BEDIENUNGSANLEITUNG AG EQ-3

Schalt-Mess-Steckdose p. 62

8.1 Commando nicht bevestigd

12 Technische gegevens

Apparaatcode:

HmIP-PSM-PE

Voedingsspanning: 230 V/50 Hz

Stroomopname 16 A max.

Statische impulsspanning: 2500 V

Beschermklasse:

1

Werkwijze: type 1

1 Homematic IP Schalt-Mess-Steckdose
1 Bedienungsanleitung

Dokumentation © 2016 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers damit diese Anleitung auch nicht auszugswise in irgendener Form reproduziert werden oder unter Verwendung elektronischer, Mechanischer oder chemischer Verfahren verwälfältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßiger überprüft und Korrekturen in der nachsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt. Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritskonnen ohne Vorankündigung vorgenommen werden.

150013 (web) Version 1.1 (01/2017)

Inhaltsverzeichnis

1 Hinweise zur Anleitung 64
2 Gefahrenhinweise 64
3 Funktion und Geräteübersicht 68
4 Allgemeine Systeminformationen 68
5 Inbetriebnahme 69

5.1 Montage und Anlernen 69

6 Bedienung. 71
7 Verhalten nach Spannungswiederkehr. 72
8 Fehlerbehebung 72

8.1 Befehl nicht bestätigt 72
8.2 Duty Cycle 73
8.3 Fehlercodes und Blinkfolgen 74

9 Wiederherstellung der Werkseinstellungen. 75
10 Allgemeine Hinweise zum Funkbetrieb 77
11 Technische Daten 77

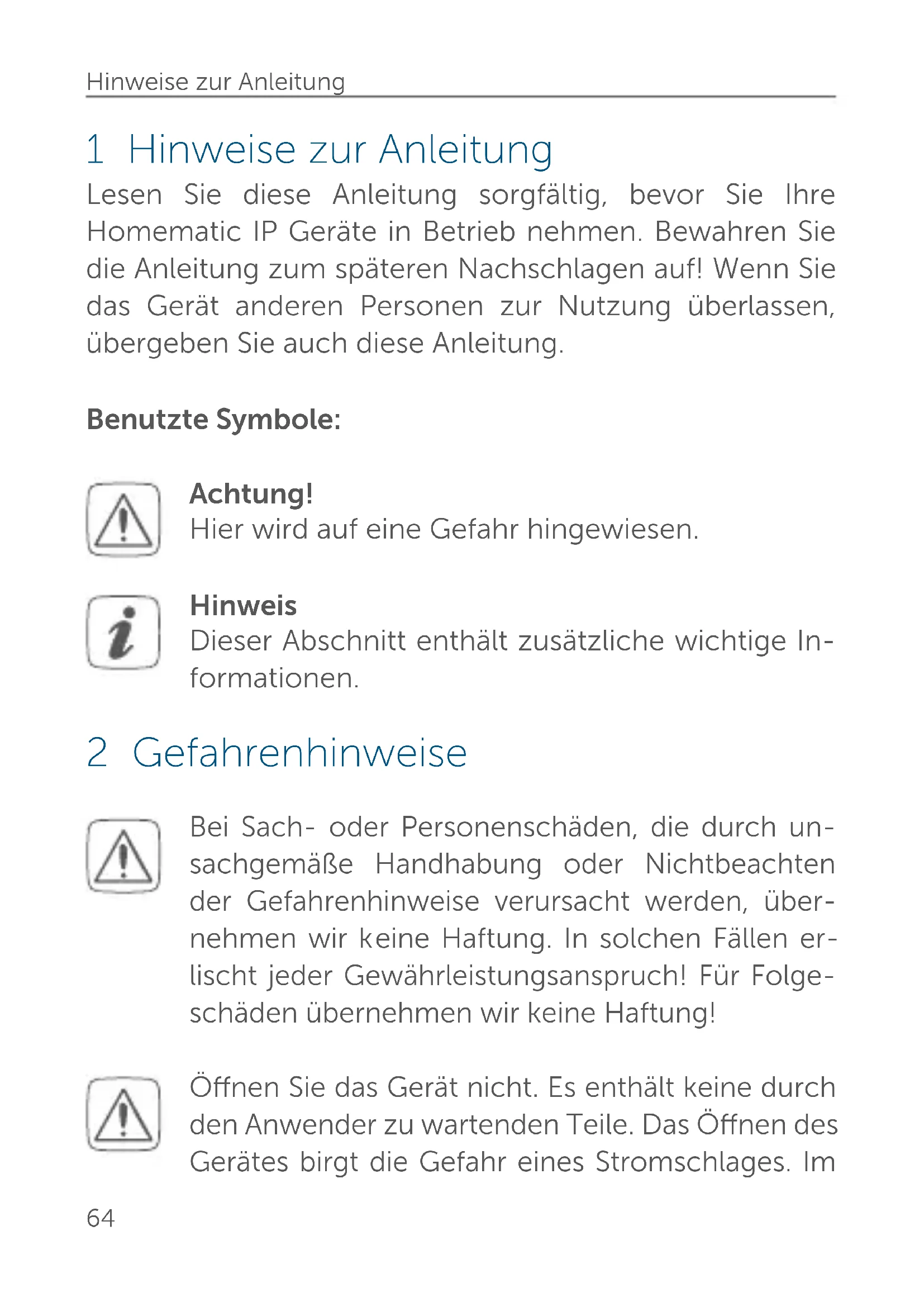

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre Homematic IP Geräte in Betrieb fühmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis

Dieser Abschnitt enthalt zusammen wichtige Informationen.

2 Gefahrenhinweise

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtend der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Öffnen Sie das Gerät nicht. Es enthalt keine durch den Anwender zu wartenden Teile. Das Öffnen des Gerätes birgt die Gefahr eines Stromschlages. Im

Fehlerfallleen Sie das Gerät von einer Fachkraft prüfen.

Verwenden Sie das Gerät nicht, wenn es von außenerkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionstörung aufweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeinstrahlung, übermöger Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu speilen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tuten, Styroporteile, etc., konnen für Kinder zu einem gefährlichen Spielzeug werden.

Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung des Relais und Art des an

zuschreibenngen Verbrauchers! Alle Lastangaben beziehen sich auf ohmsche Lasten! Belasten Sie das Gerät nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen Unfall führen.

Das Gerätarf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist das Gerät aus der Netz-Steckdose zuziehen.

Verwenden Sie das Gerät nur in fest installierten Steckdosen mit Schutzkontakten, nicht in Steckdosenleisten oder mit Verlängerungskabeln.

Schließen Sie keine Endgeräte an die Schalt-Mess-Steckdose an, deren unbeaufsichtigtes Einsatzen Brände oder andere Schäden verursachen konnten (z. B. Bügeleisen).

Ziehen Sie grundsatzlich den Stecker des Endgerätes aus der Schalt-Mess-Steckdose, bevor Sie Veränderungen am Endgerät vornehmen.

Verlegen Sie Kabel stets so, dass diese nicht zu Gefährdungen für Menschen und Haustiere führen können.

Das Gerät ist nicht zum Freischalten geeignet. Die Last ist nicht galvanisch vom Netz getrennt.

Bei Einsatz in einer Sicherheitsanwendung ist das Gerät in Verbindung mit einer USV (unterbrechungsfreien Stromversorgung) zu betreiben, um einen möglichen Netzausfall nach EN 50130-4 zu überbrücken.

Jeder andere Einsatz als der in dieser Bedienungsanleitung beschriebene ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Das Gerät ist ausschließlich für den privaten Gebrauch gedacht.

Zwischenstecker-Geräte)dürfen nicht hintereinander gesteckt werden.

Geräte mit elektronischen Netzeleilen (z. B. Fernseher oder Hochvolt-LED-Leuchtmittel) stellen keine ohmschen Lasten dar. Sie konnen Einsatz-ströme von über 100 A erzeugen. Schalten solcher Verbraucher führt zu vorzeitigem Verschleiß des Aktors.

Das Gerät ist nur für den Einsatz in wohnungs-ähnlichen Umgebungen geeignet.

3 Funktion und Geräteübersicht

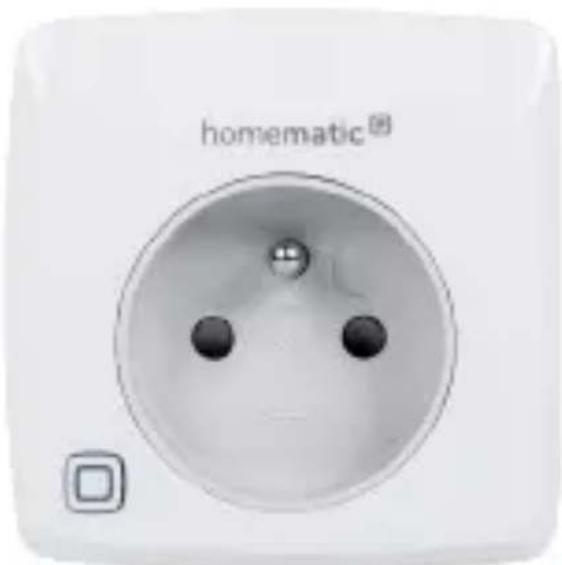

Mit der Homematic IP Schalt-Mess-Steckdose konnen Sie angeschlossene Verbraucher bequem ein- bzw. ausschalten und den Energieverbrauch sowie Spannung, Strom und Leistung dieser Geräte messen. Über die Homematic IP App konnen Sie sich den Energieverbrauch der angeschlossen Verbraucher anzeigen und deren Energiekosten (€/kWh) ermitteln setzen.

Die Schalt-Mess-Steckdose lässt sich schnell und ohne Werkzeug montieren - nach dem Einstecken in die Steckdose ist das Gerät(sofort betriebsbereit. Dank der kompakten Bauweise blockiert es keine umliegenden Steckdosen.

Das Gerät kann optional zur Reichweitenveränderung als Router genutzt werden.

Geräteübersicht (s. Abbildung 1):

(A) Systemtaste (Anlernen, Ein- und Ausschalten angeschlossener Verbraucher und LED)

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Smart-Home-Systems Homematic IP undCOMMUNIZIER über das HmIP Funkprotokoll.

Alle Homematic IP Geräte können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Welcher Funktionsumfang sich innerhalb des Homematic IP Systems im Zusammenhang mit weiteren Komponenten ergibt, entnahme den Sieitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.eQ-3.de.

5 Inbetriebnahme

5.1 Montage und Anlernen

Bittelesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Richten Sie zunachst ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im Homematic IP System nutzen zu konnen. Ausführliche Informationendazu finden Sie in der Bedienungsanleitung des Access Points.

Damit die Schalt-Mess-Steckdose in Ihr System integriert werden und mit anderen Homematic IP GerätenCOMMUNIZIEREN kann, muss sie zunachst an den Homematic IP Access Point angelernt werden.

Zum Anlernen der Schalt-Mess-Steckdose gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihr Smartphone.
  Wahlen Sie den Menüpunkt „Gerät anlernen" aus.
• Stecken Sie die Schalt-Mess-Steckdose in die gewünschte Steckdose (s. Abbildung 2).
• Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (A) kurz drücken (s. Abbildung 3).

• Das Gerät erscheint automatisch in der Homematic IP App.
• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder Scannen Sie den QR-Code. Die Gerätenummerfinden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED grün. Das Gerät ist nun einsatzbereit.

• Leuchtet die LED rot, versuchen Sie es erneut.
  Wahlen Sie die gewünschte Lösung für Ihr Gerät aus.

• Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

Nach einem erfolgreichen Anlernvorgang konnen Sie Verbraucher einfach an die Schalt-Mess-Steckdose anschließen, ein- bzw. ausschalten sowie den Energieverbrauch messen.

6 Bedienung

Nach dem Anlernen und Einstecken in eine Steckdose, stehen Ohnen einfache Bedienfunktionen direkt am Gerät zur Verfügung:

• Drücken Sie die Systemtaste (A) kurz, um angeschlossene Verbraucher ein- bzw. auszuschalten.

Unsachgemäß Verwendung oder eine bauseitig nicht intakte Installation (z. B. minderwertige bzw. defekte Stecker oder Steckdosen) konnen zu Überhitzung der Schalt-Mess-Steckdose führen. Die integrierte Temperaturüberwachung des Gerätes stellt eine Abschaltung der Last safer. Dies schützt vor Überhitzung und gewährleistet einen sicheren Betrieb. Sobald die Temperatur wieder einen unkritischen Wert erreicht hat, konnen Sie die Schalt-Mess-Steckdose erneut einschalten. Beachten Sie in jedem Fall die zulässige Umgebungstemperatur des Gerätes und halten Sie die

Installation bei Bedarf von einer Fachkraft auf mögliche Fehlerquellen überprüfen.

7 Verhalten nach Spannungswiederkehr

Nach dem Einstecken des Gerätes in eine Steckdose oder nach Wiederkehr der Netzspannung führt die Schalt-Mess-Steckdose einen Selftest/Neustart (ca. 2 Sekunden) durch. Die LED blinkt kurz orange und grün auf (LED-Testanzeige). Sollte damit ein Fehler festgestellt werden, wird these durch Blinken der LED dargestellt (s. "8.3 Fehlercodes und Blinkfolgen" auf Seite 74). Bei einem Fehler wiederholt sich dieser Vorgang und das Gerät nimmt seine eigentliche Funktion nicht auf. Sollte der Test ohne Fehler durchlaufen, sendet die Schalt-Mess-Steckdose ein Funk telegramm mit seiner Statusinformation aus.

8 Fehlerbehebung

8.1 Befehl nicht bestätig

Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. 11 Allgemeine Hinweise zum Funkbetrieb" auf Seite 77). Die fehlerhafte Übertragung kann folgende Ursachen haben:

• Empfänger nicht erreichen bar

• Empfänger kann Befehl nicht ausführren (Lastausfall, Mechanische Blockade etc.)

• Empfänger defekt

8.2 Duty Cycle

Der Duty Cycle beschreiben eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten. In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeder Gerätes 1% einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte)dürfen bei Erreichen des 1%-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100% normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funk-intensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch dreimal langes rotes Blinken der LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

8.3 Fehlercodes und Blinkfolgen

Blinkcode Bedeutung Lösung
Kurzes oranges Blinken	Funkübertragung/Sen-deversuch/ Datenüber-tragung	Warten Sie, bis die Übertragung been-det ist.
1x langes grünes Leuchten	Vorgang bestätig	Sie konnen mit der Bedienung fort-fahren.
1x langes rotes Leuchten	Vorgang fehl-geschlagen	Versuchen Sie es erneut (s. „8.1 Be-fehl nicht bestätigt" auf Seite 72).
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv	Geben Sie die letz-ten vier Ziffern der Gerätenummer zur Bestätigung ein (s. „5.1 Montage und Anlernen" auf Seite 69).
1x langes rotes Leuchten	Vorgang fehl-geschlagen oder Duty Cycle-Limit erreicht	Versuchen Sie es erneut (s. „8.1 Be- fehl nicht bestätigt" auf Seite 72 oder „8.2 Duty Cycle" auf Seite 73).
6x langes rotes Blinken	Gerät defekt Achten Sie auf die Anzeige in ihrer App oder wenden Sie sich an ihren Fachhändler.
1x oranges und 1x grünes Leuchten (nach dem Ein- stecken in eine Steckdose)	Testanzeige Nachdem die Test- anzeige erloschen ist, können Sie fortfahren.

9 Wiederherstellung der Werkseinstellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen der Schalt-Mess-Steckdose wiederherzustellen, gehen Sie wie folgt vor:

• Ziehen Sie die Schalt-Mess-Steckdose aus der Steckdose hereaus (s. Abbildung 2).
• Stecken Sie die Schalt-Mess-Steckdose wieder in die Steckdose ein und halten Sie gleichzeitig die Systemtaste (A) für 4 s gedrückt, bis die LED schnell orange zu blinken beginnnt (s. Abbildung 3).
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschreiben.

Das Gerät führt einen Neustart durch.

Wartung und Reinigung

Das Gerät ist für Sie wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät nur nach Entfernen aus der Steckdose mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeucht sein kann. Verwenden Sie zur Reinigung keine losemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden. Achten Sie darauf, dass keine Feuchtigkeit in das Geräteinnere gelangt.

10 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden konnen. Weitere Storeinflüsse konnen hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der EmpfängerSPIelen Umwelterinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, dass sich theses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finds Sie unter www.eQ-3.de.

11 Technische Daten

Geräte-Kurzbezeichnung: HmIP-PSM-PE

Versorgungsspannung: 230 V/50 Hz

Stromaufnahme: 16 A max.

Leistungsaufnahme Ruhe-

betrieb: < 0,3W

Max.Schalteistung:3680W

Lastart: ohmsche Last, ≥ 0,95 Lebenserwartung Relais/
Schaltspiele: 40000 (16 A ohmsche Last)

Messkategorie: CAT II Relais: Schließer, 1-polig, -Kontakt

Schaltertyp: unabhängig montierter Schalter Betriebsart: S1

Stehstoßspannung: 2500 V Schutzklasse: I

Wirkungsweise: Typ 1 Schutzart: IP20

Umgebungstemperatur: -10 bis +35 °C Verschmutzungsgrad: 2

Abmessungen (B x H x T): 70 x 70 x 39 mm (ohne Netzstecker)

Gewicht: 152 g
Funkfrequenz: 868,3 MHz/869,525 MHz
Empfängerkategorie: SRD category 2
Typ. Funk-Freibeldreichweite: 400 m
Duty Cycle: < 1% pro h/< 10% pro h
Temperatur der

Kugeldruckprüfung: 125 °CTemperatur derGluhdrahtprüfung: 850 °C

	Messbereich Auflösung Genaigung
Leistung 0 bis 3680 W 0,01	W 1 %	± 0,03 W*
Strom 0 bis 16 A 1 mA 1 %		± 1 mA*
Spannung 200 bis 255 V	0,1 V 0,5 %	± 0,1 V
Frequenz 40 bis 60 Hz 0,01	Hz 0,1 %	± 0,01 Hz

• Frequenzbereich: 2 Hz bis 2 kHz

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmull entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Konformitätshinweis

C E Das CE-Zeichen ist ein Freiverkehrszeichen, dass sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sichitte an ihren Fachhändler.
