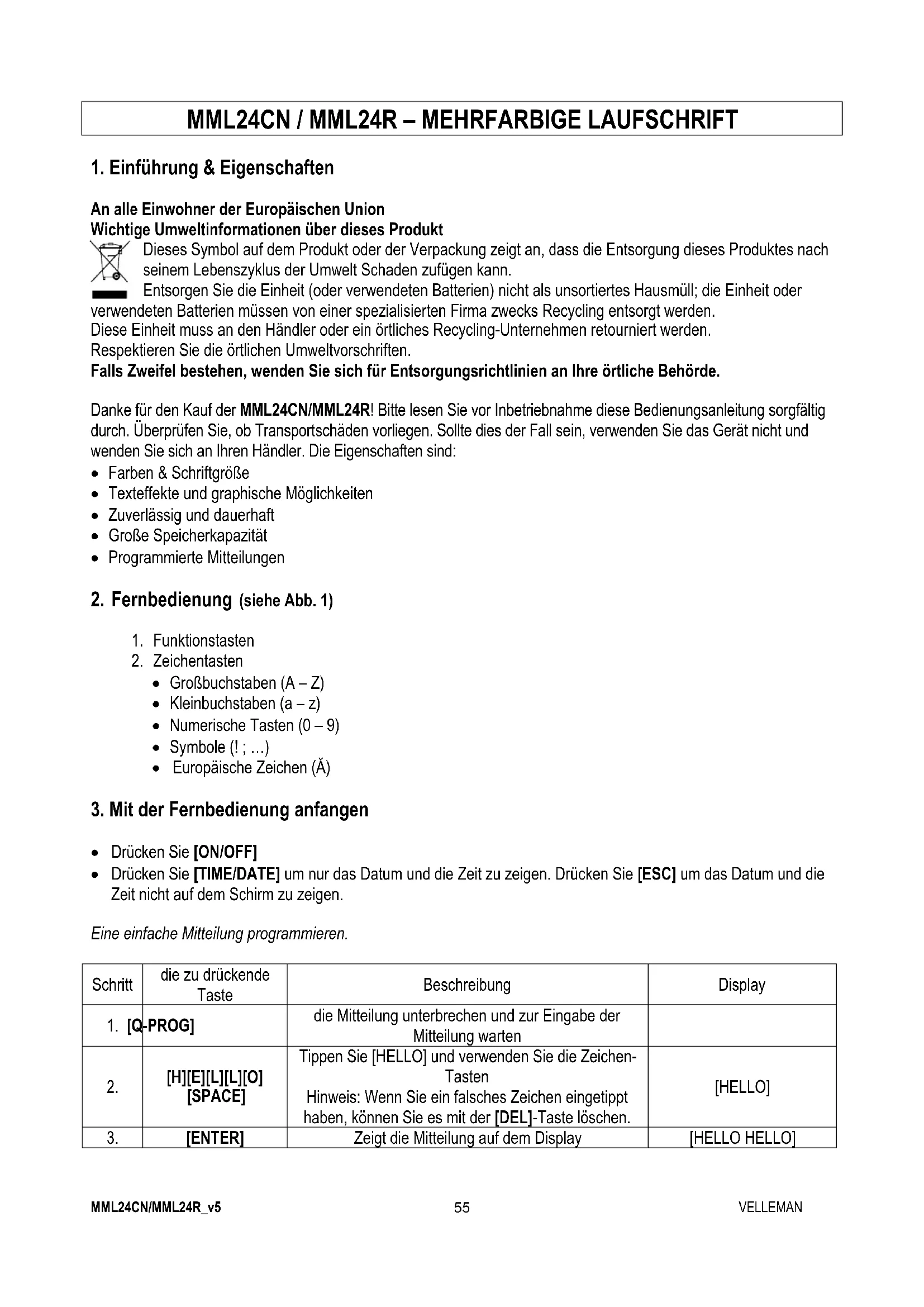

BEDIENUNGSANLEITUNG MML24CN VELLEMAN

VIELFARBIGE LAUFSCHRIFT

7.1. Systeemvereisten

1. Einführung & Eigenschaften

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Danke für den Kauf der MML24CN/MML24R! Bitte lesen Sie vor Inbetriebnahme diese Bedienungsanleitung sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler. Die Eigenschaften sind:

• Farben & Schriftgröße

• Texteffekte und graphische Möglichkeiten

• Zuverlässig und dauerhaft

• Große Speicherkapazität

• Programmierte Mitteilungen

2. Fernbedienung (siehe Abb. 1)

• Großbuchstaben (A – Z)

• Europäische Zeichen (Ă)

3. Mit der Fernbedienung anfangen

• Drücken Sie [ON/OFF]

• Drücken Sie [TIME/DATE] um nur das Datum und die Zeit zu zeigen. Drücken Sie [ESC] um das Datum und die Zeit nicht auf dem Schirm zu zeigen. Eine einfache Mitteilung programmieren. Schritt die zu drückende Taste Beschreibung Display

die Mitteilung unterbrechen und zur Eingabe der Mitteilung warten

[H][E][L][L][O] [SPACE] Tippen Sie [HELLO] und verwenden Sie die Zeichen- Tasten Hinweis: Wenn Sie ein falsches Zeichen eingetippt haben, können Sie es mit der [DEL]-Taste löschen. [HELLO]

3. [ENTER] Zeigt die Mitteilung auf dem Display [HELLO HELLO]MML24CN/MML24R_v5 VELLEMAN

4. Verschiedene Zeichen programmieren

Wiedergabe der Kleinbuchstaben, der Nummern und Symbole mit der [SHIFT]-Taste Achten Sie auf den Cursor, der in der linken Ecke erscheint immer wenn die [SHIFT]–Taste gedrückt wird.

1. Drücken Sie [Q-PROG] um die Mitteilung zu stoppen.

2. Drücken Sie [A] um das Zeichen A wiederzugeben.

3. Drücken Sie einmal [SHIFT]. Drücken Sie irgendeine Taste auf der Fernbedienung. Die Kleinbuchstaben sind

4. Drücken Sie erneut [SHIFT]. Drücken Sie irgendeine Taste auf der Fernbedienung. Die numerischen Tasten sind

5. Drücken Sie erneut [SHIFT]. Drücken Sie irgendeine Taste auf der Fernbedienung. Die grünen Zeichen sind jetzt

6. Drücken Sie erneut auf [SHIFT] um zum Großbuchstaben-Modus zurückzukehren.

BEMERKUNG: Der Großbuchstaben-Modus ist der Standardmodus wenn Sie eine Mitteilung programmieren. Wenn Sie die [SHIFT]–Taste gedrückt halten, befinden Sie sich nicht mehr im Großbuchstaben-Modus. Folgen Sie Schritt 3 bis 6 um zwischen den verschiedenen Modi zu wählen.

7. Drücken Sie [ENTER] um die Mitteilung wiederzugeben.

Darstellung von europäischen Zeichen mit der [EUROP-CHAR]-Taste

1. Drücken Sie [Q-PROG] um die Mitteilung zu stoppen.

2. Drücken Sie [A] um den Buchstaben A wiederzugeben.

3. Drücken Sie jetzt [EUROP-CHAR]. Bitte beachten Sie, dass das Zeichen jetzt ein europäisches Zeichen darstellt.

HINWEIS: Um zu den normalen Zeichen zurückzukehren, halten Sie [EUROP-CHAR] gedrückt. Drücken Sie irgendeine Taste um normale Zeichen einzutippen. Wiederholen Sie Schritt 2 und 3 wenn Sie ein europäisches Zeichen eingeben wollen.

4. Drücken Sie [ENTER] um die Mitteilung wiederzugeben.

Wiedergabe von europäischen Zeichen im Kleinbuchstaben-Modus mit [SHIFT] und [EUROP-CHAR]

1. Drücken Sie [Q-PROG] um die Mitteilung zu stoppen.

2. Drücken Sie einmal [SHIFT] um auf den Kleinbuchstaben-Modus umzuschalten.

3. Drücken Sie [C] um den Buchstaben C im Kleinbuchstaben-Modus wiederzugeben.

4. Drücken Sie jetzt [EUROP-CHAR]. Beachten Sie, dass sich das Zeichen in ein europäisches Schriftzeichen

5. Drücken Sie [ENTER] um die Mitteilung wiederzugeben.

BEMERKUNG: Sie haben die Wahl aus 64 europäischen Zeichen. Siehe Tabelle mit europäischen Schriftzeichen und den entsprechenden Zeichen im Abschnitt "Kurze Übersicht". HINWEIS: Verwenden Sie den Buchstaben G mit [EUROP-CHAR] um die griechischen Schriftzeichen zu zeigen.

5. Wichtige Optionen

Darstellung einer vorprogrammierten Mitteilung oder einer graphischen Seite. Beispiel: Eine vorprogrammierte Mitteilung auf Seite A. Schritt Taste Erklärung Schirm

1. [RUN-PAGE] die Mitteilung unterbrechen, warten auf die Seitendaten [STOP MODE]

2. [A] Wiedergabe der Seite A [PG:A]

3. [ENTER] Wiedergabe einer Mitteilung

BEMERKUNG: Es gibt 26 Seiten (A bis Z), in denen Sie Mitteilungen speichern können.MML24CN/MML24R_v5 VELLEMAN

Vorprogrammierte Mitteilungen koppeln Schritt Taste Erklärung Schirm

die Mitteilung unterbrechen, warten auf die Seitendaten [STOP MODE]

2. [A] [B] [E] Wiedergabe der Seiten A, B, E [PG:A, B, E]

3. [ENTER] Wiedergabe einer Mitteilung

Wählen einer Textfarbe oder einer anderen Schriftgröße mit [COLOR] oder [FONT]

1. Drücken Sie [Q-PROG] um die Mitteilung zu stoppen.

2. Drücken Sie [S] [U] um die Schriftzeichen wiederzugeben.

3. Drücken Sie [COLOR]. Die Schriftzeichen werden eine andere Farbe bekommen.

4. Drücken Sie erneut [COLOR] um die verschiedenen Farben zu zeigen und wählen Sie die gewünschte Farbe.

Die selektierte Farbe bleibt aktiv bis eine andere Farbe gewählt wird.

5. Drücken Sie [FONT]. Bitte beachten Sie, dass die Schriftzeichen eine andere Schriftart haben.

6. Drücken Sie erneut [FONT] um die verschiedenen Schriftgrößen wiederzugeben und wählen Sie die gewünschte

Schriftgröße. Die Schriftgröße bleibt aktiv bis eine andere gewählt wird.

7. Drücken Sie [ENTER] um die Nachricht zu zeigen.

BEMERKUNG: Siehe Tabelle mit den Farben und Schriftgrößen im Abschnitt "Kurze Übersicht".

Der Mitteilung einen Effekt hinzufügen mit [PROG]

1. Drücken Sie [PROG] um die Mitteilung zu programmieren.

2. Drücken Sie [↓] um die Seite zu bearbeiten.

3. Drücken Sie [→] um Seite A zu selektieren. Sie können bis zu 26 Seiten wählen (A bis Z).

4. Drücken Sie [↑] [↓] um die Seite zu programmieren. Der Schirm zeigt [PAG: A].

5. Drücken Sie [ENTER] um die Seite zu bearbeiten.

6. Tippen Sie ein Wort ein, drücken Sie [ENTER].

7. Drücken Sie [↑] [↓] um die verschiedenen Einblendungseffekte zu durchlaufen. Drücken Sie [ENTER] zum

8. Drücken Sie [↑] [↓] um die verschiedenen Ausblendungseffekte zu durchlaufen. Drücken Sie [ENTER] zum

9. Drücken Sie [↑] [↓] und wählen Sie das Datum und die Zeit der Darstellung. Drücken Sie [ENTER] zum

10. Drücken Sie [↑] [↓] um die Geschwindigkeit (1 bis 3) der Ein- und Ausblendungseffekte zu wählen. Drücken Sie

[ENTER] zum Bestätigen. BEMERKUNG: Sie können zwischen verschiedenen Effekten wählen. Siehe Tabelle mit Effekten und den entsprechenden Schriftzeichen im Abschnitt "Kurze Übersicht". Eine programmierte Mitteilung mit [PROG] hinzufügen

1. Drücken Sie [PROG] um die Mitteilung zu stoppen.

2. Drücken Sie [↓] [↓] um die Mitteilung zu programmieren.

3. Drücken Sie [→] um den Programmiermodus zu öffnen.

4. Drücken Sie [↑] um den Zeitpunkt einzuführen. Sie können bis zu 5 Mitteilungen programmieren auf den Seiten

A bis E. Drücken Sie [ENTER] zum Bestätigen.

5. Bestätigen und um den Monat einzugeben.

6. Wiederholen Sie Schritt 5 und geben Sie Monat, Tag, Stunde und Minute ein.

7. Wiederholen Sie, nachdem Sie mit [ENTER] bestätigt haben, Schritt 5 und 6 um die Ausblendungseffekte zu

programmieren. [*] erscheint. 8. Drücken Sie eine Taste von A bis Z um die Seite einzugeben. Drücken Sie [ENTER] zum Bestätigen.MML24CN/MML24R_v5 VELLEMAN

Stunde und Zeit anzeigen / löschen mit [TIME/DATE] oder [ESC]

1. Drücken Sie [TIME/DATE] um den Zeit/Datum-Modus zu öffnen. Datum und Zeit erscheinen abwechselnd

2. Zum Löschen, drücken Sie [ESC] und warten Sie 3 Sekunden. Die normale Mitteilung wird erneut gezeigt.

Seiten kombinieren mit [RUN-PAGE] Kombinieren Sie bis zu 26 Seiten und bilden Sie so eine lange Mitteilung. Sie müssen Ihre Mitteilungen einstellen bevor Sie diese Option selektieren.

1. Drücken Sie [RUN PAGE].

2. Drücken Sie [A to Z] und wählen Sie die “select run” Seiten. Drücken Sie [ENTER] zum Bestätigen.

3. Geben Sie die Seiten, die Sie zeigen wollen, ein z.B. [A] [B] und [C] für Seiten A, B und C.

4. Drücken Sie [ENTER] um Ihre Mitteilung zu zeigen.

Das System mit [FUNCT] rückstellen

1. Drücken Sie [FUNCT] um das Setup-Menü zu öffnen.

2. Drücken Sie [↓] um alles zu löschen. Es erscheint [Clear all Y]. Drücken Sie [ENTER] zum Bestätigen.

Die ID-Adresse eingeben mit [FUNCT]

1. Drücken Sie [FUNCT] um das Setup-Menü zu öffnen.

2. Drücken Sie [↓] [↓] und wählen Sie [ADD00].

3. Drücken Sie [→] [←] und wählen Sie das Adressenfeld.

4. Wählen Sie [↑] [↓] um die Adresse von 00 auf ZZ zu ändern.

5. Drücken Sie [ENTER] zum Bestätigen. Drücken Sie [ESC] um zum normalen Schirm zurückzukehren.

Die Helligkeit einstellen mit [FUNCT]

1. Drücken Sie [FUNCT] um das Setup-Menü zu öffnen.

2. Drücken Sie [↓] [↓] [↓] um die Funktion zu wählen.

3. Drücken Sie [→] um das Helligkeitsfeld zu wählen.

4. Regeln Sie die Helligkeit mit [↑] [↓].

5. Drücken Sie [ENTER] zum Bestätigen. Drücken Sie [ESC] um zum normalen Schirm zurückzukehren.

Die Uhr einstellen mit [FUNCT]

1. Drücken Sie [FUNCT] um das Setup-Menü zu öffnen.

2. Drücken Sie [↓] [↓] [↓] [↓] um das Jahr einzugeben.

3. Drücken Sie [→] [←] und wählen Sie das Jahrfeld.

4. Geben Sie die Jahreszahl mit [↑] [↓] ein. Drücken Sie [ENTER] zum Bestätigen.

5. Drücken Sie [↓] um auf Monat umzuschalten.

6. Wiederholen Sie Schritt 3, 4 und 5 geben Sie Monat, Tag, Stunde und Minute ein.

7. Drücken Sie [ESC] um zum normalen Schirm zurückzukehren.

7.1. Systemanforderungen

• System: Win98/WinME/WinNT/Win2000/WinXP

• CVE: Pentium 166 oder höher

• RAM: 32 MB oder höher

• Monitor: VGA oder höher

7.2. USB RS232-Umwandler Der USB RS232-Umwandler wandelt eine ISB1.1 Schnittstelle in eine RS232 serielle Schnittstelle um. Die Treiber installieren Die mitgelieferte CD-ROM enthält die Porttreiber für den Umwandler. Die Treiber stehen auf der CD-Rom unter \usb driver\WIN. Installation des Virtual COM Port Driver in Windows XP.

• Legen Sie die CD-ROM in das Laufwerk ein. Schließen Sie den Host-Computer an die MML30G mittels des USB- Kabels an.

• Windows öffnet ein “Found New Hardware Wizard” Fenster. Drücken Sie “Next >” um weiter zu gehen.

• Wählen Sie “Install from a list or specific location (advanced)” und drücken Sie “Next >”.

• Kontrollieren Sie “Include this location in the search:” und drücken Sie “Browse” um die “slabw2k.inf” driver Installationsdatei zu installieren. Die Datei steht im Verzeichnis “F:\usb driver\WIN”. Drücken Sie “Next” wenn diese selektiert ist.

• Drücken Sie “Finish” um die Installation der USB-Treiber zu beenden. USB RS232 -Umwandler serielle Schnittstelle Nachdem Sie den Treiber installiert haben, klicken Sie “Start/Settings/Control Panel/System/Device Manage”. Ein USB-Port erscheint als COM-Port im Device Manager. Der USB RS232-Umwandler verwendet normalerweise den niedrigsten verfügbaren COM-Port, z.B. wenn Ports 1 bis 3 belegt sind, dann verwendet der USB RS232-Umwandler COM 4. Der USB RS232-Umwandler funktioniert wie ein normaler COM-Port. Der Umwandler unterstützt serielle Aufgaben in Win32 Communications API. Den zugewiesenen COM-Port aktualisieren Wenn der USB RS232-Umwandler einem hohen Port, z.B. COM 8 zugewiesen ist, und die Applikation diesen nicht unterstützt, dann werden Sie den Port aktualisieren müssen. Im Device Manager, doppelklicken Sie “CP2101 USB to UART Bridge Controller (COM 8)” unter “Ports (COM & LPT). Wählen Sie “Port Settings”. Klicken Sie die Taste "Advanced…” und wählen Sie einen niedrigeren Port (z.B. COM 2), der die Applikation unterstützt. Klicken Sie die Taste “OK”. Der Port wurde COM 2 zugewiesen. 7.3. Die Software installieren Legen Sie die CD-Rom in das Laufwerk ein. Die CD wird automatisch gelesen. Der erste Schirm erscheint. Klicken Sie “Install” um die Applikation zu installieren, klicken Sie “Read Me” um die Systemanforderungen zu lesen und klicken Sie “Exit” um die Applikation zu verlassen. Um die Software zu installieren, klicken Sie "Install" und "Continue" um weiter zu gehen. Klicken Sie “Browse” in “Destination Folder” um die Adressendatei zu selektieren. Das System steht standardmäßig auf C:\Program Files\New Sign”. Klicken Sie “Next” um weiter zu gehen. Wählen Sie “Next” um mit der Installation anzufangen und die Dateien auf die Festplatte Ihres Computers zu kopieren. Wählen Sie “Cancel” wenn Sie das Installationsverfahren verlassen wollen oder drücken Sie “Back” um die Adressendatei zu ändern. Klicken Sie nach der Installation auf "Finish". Ein Symbol für die Verknüpfung erscheint auf dem Desktop Ihres Computers. Das Programm erzeugt automatisch eine neue Adressendatei. Wenn Sie das System entfernen wollen, doppelklicken Sie “Unwise.exe” in “Programs\New Sign”. Wählen Sie “Automatic” und klicken Sie “Next”. Das Programm entfernt automatisch die Applikation.MML24CN/MML24R_v5 VELLEMAN

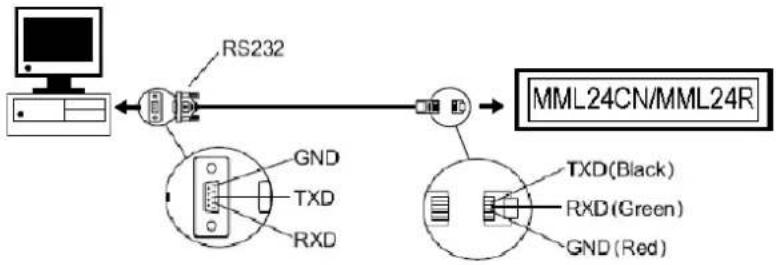

• Schleißen Sie den RJ45-Stecker an den RJ45- Eingang des Gerätes an.

• Schließen Sie den 9-poligen Anschluss an den zugewiesenen Port des Computers an. Die Kommunikation mit der Laufschrift funktioniert nicht wenn sich der 9-polige Anschluss nicht im richtigen Port befindet. 7.5. Der Schirm Tastenleiste

Öffnet ein neues Fenster Öffnet eine bestehende Datei Speichert die aktuelle Mitteilung aus dem Mitteilungsfenster. Schneidet den markierten Text und setzt ihn auf das Klemmbrett. Kopiert den markierten Text und setzt ihn auf das Klemmbrett. Klebt den Inhalt auf das Klemmbrett. Sendet eine Mitteilung aus dem Mitteilungsfenster an die Laufschrift. Sendet die Mitteilung über LAN. Die Menüleiste File (Datei) New öffnet ein neues Fenster Open öffnet eine bestehende Datei Save speichert die aktuelle Datei Set Comm das Konfigurieren der Kommunikationseinstellungen Exit das Programm verlassen Menüleiste Tastenleiste Mitteilungsfenster ZeichenanzahlMML24CN/MML24R_v5 VELLEMAN

Edit (bearbeiten) Cut Schneidet den markierten Text und setzt ihn auf das Klemmbrett Copy Kopiert den markierten Text und setzt ihn auf das Klemmbrett Paste Klebt den Inhalt auf das Klemmbrett Delete entfernt den markierten Inhalt aus dem Mitteilungsfenster Commands (Befehle) Leading wie eine Mitteilung auf dem Schirm erscheinen wird Display Effect Darstellung der Mitteilung Display Time wie lange die Mitteilung erscheinen wird Speed Geschwindigkeit der Einblendungs- und Ausblendungseffekte Closing wie die Mitteilung verschwindet Special gibt TIME (Zeit), DATE (Datum) en BEEP (Piepston) ein European (europäisch)

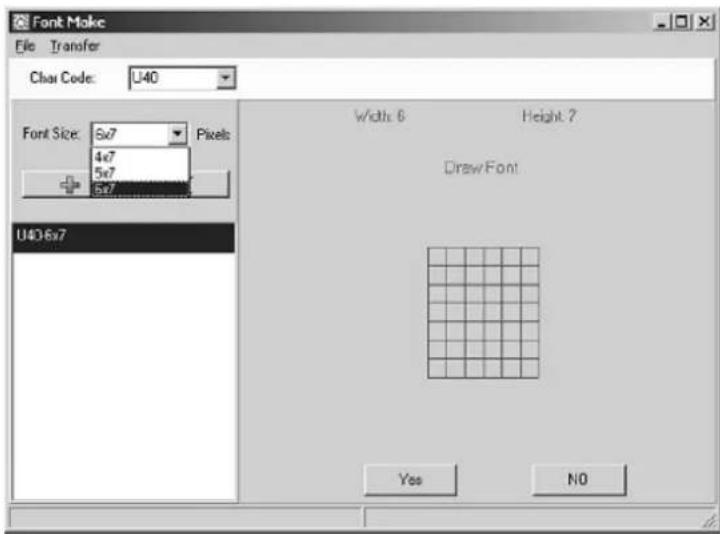

User Font Make Wählen Sie den Zeichencode (siehe Tabelle oben) und wählen Sie die Zeichengröße. Klicken Sie um das Objekt dem Fenster hinzuzufügen. Wählen Sie das Objekt um die Schriftart zu zeichnen. Klicken Sie [TRANSFER] [TRANSFER TO SIGN] um die Schriftart der Laufschrift zu aktualisieren. Klicken Sie [FILE] [SAVE FONT] zum Speichern.

Erneut die standardmäßige Schriftart einstellen Stellt die oben erwähnten europäischen Zeichen erneut ein (für Laufschrift und Software). Font (Schriftart) Wählen Sie ein der Schriftarten, europäisch oder griechisch.MML24CN/MML24R_v5 VELLEMAN

Color (Farbe) Wählen Sie eine der möglichen Farben. Bmp Graphics Edit Graphic… bearbeiten und speichern Sie persönliche graphische Mitteilungen und fügen Sie diese in das Mitteilungsfenster ein. Siehe “BMP Graphic Editor”. Functions (Funktionen) Send Message sendet den aktuellen Text aus dem Mitteilungsfenster an die Laufschrift. Wählen Sie die ID (einstellbar in “Set ID…”) der Laufschrift bevor Sie die Mitteilung versenden. Wählen Sie auch an welche Seite Sie die Mitteilung senden werden. Es gibt insgesamt 26 Seiten. Run Page Darstellung einer bestimmten Seite Links Pages to Run kuppeln Sie verschiedene Seiten, z.B. tippen Sie in A, B en C um Seiten A, B und C zu zeigen. Set ID Einstellen der ID der Laufschrift Bemerkung: ID00 wird für alle Schilder verwendet. Wenn Sie verschiedene Laufschriften verwenden, müssen Sie die verschiedenen Schilder an ein Netz anschließen, z.B. von ID01 bis ID05. So können Sie eine spezifische Mitteilung an verschiedene Schilder senden, indem Sie die individuelle ID-Nummer eingeben. Verwenden Sie ID00 um eine Mitteilung an alle Laufschriften zu schicken. Set Clock Einstellung Datum/Zeit Set Brightness Einstellung der Helligkeit der Mitteilung in 4 Niveaus Display by Schedule eine Mitteilung planen Delete Page eine bestimmte Seite löschen Delete Schedule löscht alle geplanten Mitteilungen in der Schedule Tabelle Delete all löscht alle Mitteilungen 7.6. Konfiguration der Software

• Gehen Sie nach “File”, “SetComm”.

• Wählen Sie den COM Port.

• Klicken Sie “OK” wenn die Einstellungen eingegeben sind. 7.7. Eine Mitteilung senden Verwenden Sie das Symbol “Send Message” um eine Mitteilung an die Laufschrift zu senden.

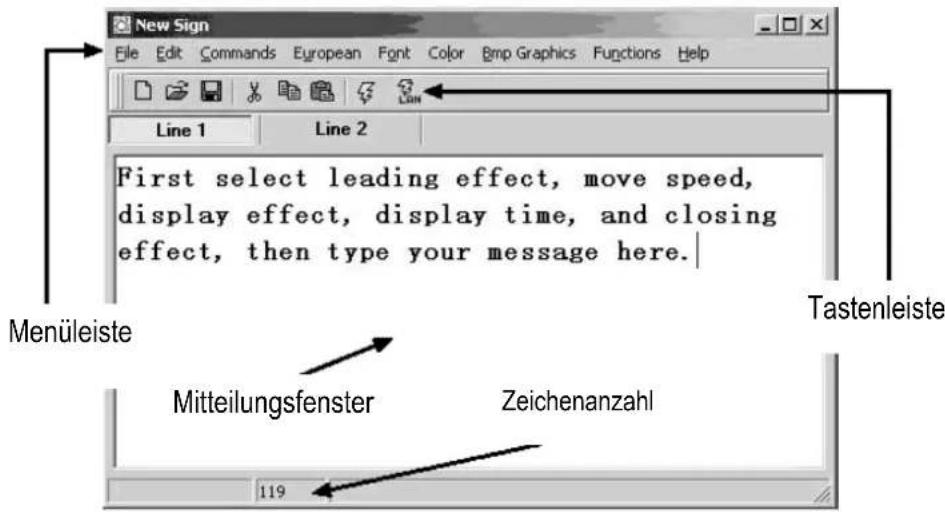

• Tippen Sie in dem Mitteilungsfenster eine Mitteilung, z.B. “WELCOME”.

• Klicken Sie das Symbol in der Tastenleiste um das Mitteilungsfenster zu zeigen.

• Geben Sie die ID der Laufschrift ein und wählen Sie die Seite, an die Sie die Mitteilung senden wollen. Seiten A bis Z sind verfügbar. Jede Seite kann verwendet werden um eine andere Mitteilung zu speichern.

• Klicken Sie “OK” um die Mitteilung an die Laufschrift zu schicken. Versuchen Sie nochmals wenn die Laufschrift die Mitteilung nicht empfangen hat. 7.8. BMP Graphic Editor Verwenden Sie dieses Fenster um graphische Mitteilungen zu entwerfen. Zum Öffnen dieses Fensters, klicken Sie “Bmp Graphics” in der Menüleiste und klicken Sie nachher “Edit Graphics” in der Menüleiste.MML24CN/MML24R_v5 VELLEMAN

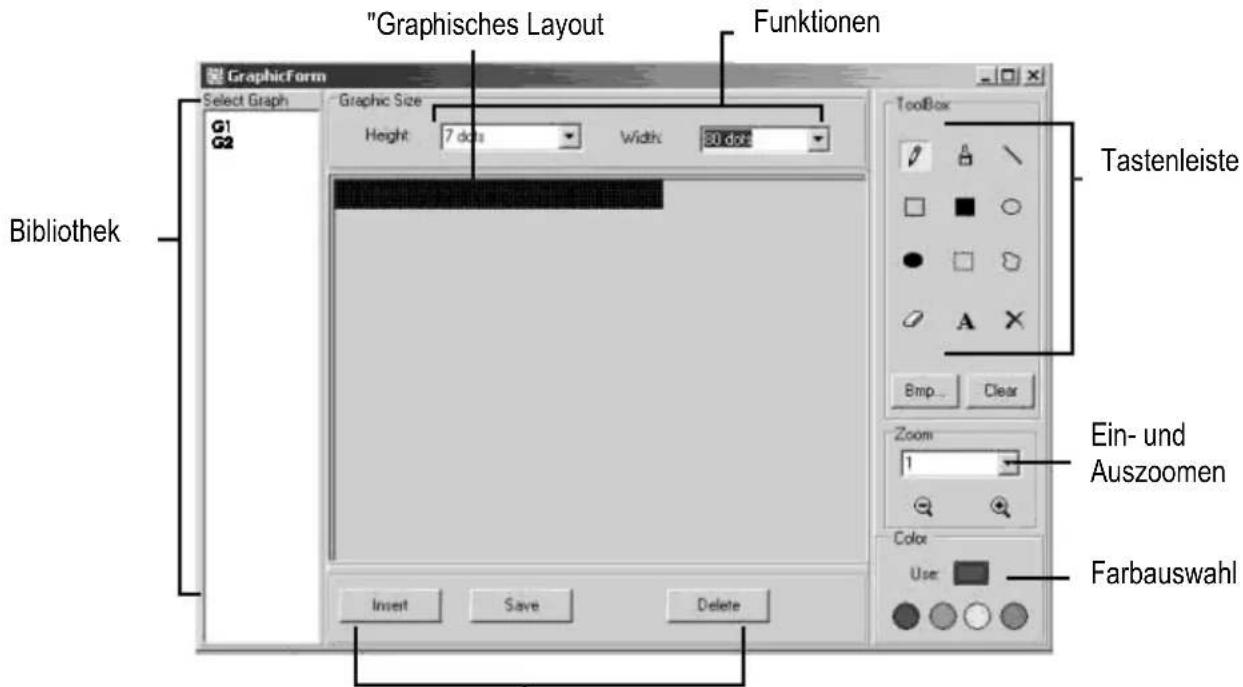

Wählen Sie ein graphisches Fenster, indem Sie auf irgendeine Abbildung in der Liste “Select Graphic” klicken. Sie können max. 16 graphische Seiten speichern. Farbauswahl Wählen Sie eine der 4 Farben um eine neue oder bestehende Graphische Datei zu bearbeiten.

Funktion graphisches Layout Save speichert die aktuelle Datei aus dem "Graphischen Layout". Delete löscht eine graphische Datei aus der Bibliothek. Insert fügt die aktuelle graphische Abbildung aus dem Graphischen Layout Ihrer Mitteilung hinzu. Tastenleiste

Pen Tool: klicken Sie dieses Symbol und bringen Sie die Maus zum "Graphischen Layout". Halten Sie die linke Maustaste gedrückt und bewegen Sie die Maus um aus freier Hand zu zeichnen. Brush Tool: Klicken Sie dieses Symbol und bringen Sie die Maus zum "Graphischen Layout". Halten Sie die linke Maustaste gedrückt und bewegen Sie die Maus um diese Funktion zu verwenden. Line Tool: Klicken Sie dieses Symbol und bringen Sie die Maus zu dem Anfangspunkt der Linie. Halten Sie die linke Maustaste gedrückt während Sie die Maus zum Endpunkt der Linie bringen. Lassen Sie die Maustaste los. Outline Rectangle Tool: Klicken Sie dieses Symbol. Wählen Sie den Anfangspunkt, indem Sie den Cursor bewegen und die linke Maustaste gedrückt halten. Bringen Sie die Maus zum Endpunkt und lassen Sie die Taste los. Rectangle Tool: Siehe Outline Rectangle Tool. Outline Ellipse Tool: Siehe Outline Rectangle Tool. Ellipse Tool: Siehe Outline Rectangle Tool. Bibliothek Funktion grapische Daten "Gra

out Funktionen Tastenleiste Farbauswahl Ein- und Auszoomen Farben: schwarz, rot, grün, gelb Aktuelle FarbeMML24CN/MML24R_v5 VELLEMAN

Pointer Tool: Klicken Sie hier. Wählen Sie "Graphisches Layout", indem Sie die linke Taste gedrückt halten. Das selektierte Gebiet wird rund. Sie können dieses Stück bewegen, indem Sie die linke Maustaste an der gewünschten Stelle gedrückt halten. Lassen Sie die Maustaste los. Drücken Sie die rechte Maustaste zum Blockieren. Polygon Pointer Tool: siehe Pointer Tool. Erase Tool: Klicken Sie dieses Symbol. Halten Sie die linke Maustaste gedrückt um das gewünschte Gebiet zu löschen. Clear Tool: Klicken Sie hier und wählen Sie die Farbe. Bringen Sie den Cursor zum "Grapischen Layout" und klicken Sie die linke Maustaste. Das ganze selektierte Gebiet bekommt dieselbe Farbe. Text Tool: Klicken Sie hier. Bringen Sie den Cursor zum "Grapischen Layout". Klicken Sie die linke Maustaste und tippen Sie Ihren Text ein. Sie können den Text schneiden und kleben, Schriftarten- und Farben selektieren. Klicken Sie OK zum Beenden. Bewegen Sie den Text, indem Sie das Textfach bewegen. Clear Function: Klicken Sie hier mit der linken Maustaste um das "graphische Layout' zu löschen. Bmp File Function: Klicken Sie hier mit der linken Maustaste um BMP-Dateien zu exportieren und zu importieren.

Ein- und Auszoomen Wählen Sie Zoom von 1 bis 8, von klein nach groß.

7.9. LAN-Kommunikation Wie funktioniert es? Das Display wird an den seriellen COM-Port eines LAN-Computers, den wir “R eceiver Slave Computer” (RSC) nennen, angeschlossen. Den Computer, der die Mitteilungen an die Laufschrift sendet, nennen wir "Transmitting Master Computer” (TMC). Auf dem TMC wird die Steuersoftware installiert. Sie brauchen keine Software auf dem RSC zu installieren. Nachher installieren Sie einen “Generic / Text Only” Druckertreiber auf dem RSC, den Sie mit dem TMC teilen. Nach der Installation und dem Aufstellen einer Mitteilung, klicken Sie einfach auf “Send Via Network” und es erscheint ein “PRINT”-Dialogfensterdialoogvenster. Wählen Sie den “Generic / Text Only” Drucker und klicken “OK”. Ihre Mitteilung wird versendet. Konfiguration des RSC Druckertreibers

• Klicken Sie “Start”, “Settings” und “Printer”. Das “PRINT” Dialogfenster erscheint.

• Doppelklicken Sie auf das Symbol “Add Printer”. Das “Add Printer Wizard” Fenster erscheint.

• Klicken Sie “Next”. Wählen "Local Printer" und klicken Sie erneut auf "Next”.

• Unter “Manufacturers”, suchen Sie nach “Generic” und klicken Sie “Next”. Wenn “A driver is already installed to this printer”, erscheint, selektieren Sie dann “Keep existing driver” und klicken Sie “Next”.

• Wählen Sie den Port auf dem RSC, an den das Display angeschlossen ist und klicken Sie “Next”.

• Unter “Printer Name”, tippen Sie den gewünschten Namen (min. 12 Zeichen) des Display Printer Driver ein. Wählen Sie jetzt “No” um den Drucker als Standarddrucker einzustellen und klicken Sie “Next”.

• Klicken Sie “Finish” um die Einstellung zu ergänzen. Legen Sie die CD in das geeignete Laufwerk ein und drücken Sie “OK”.

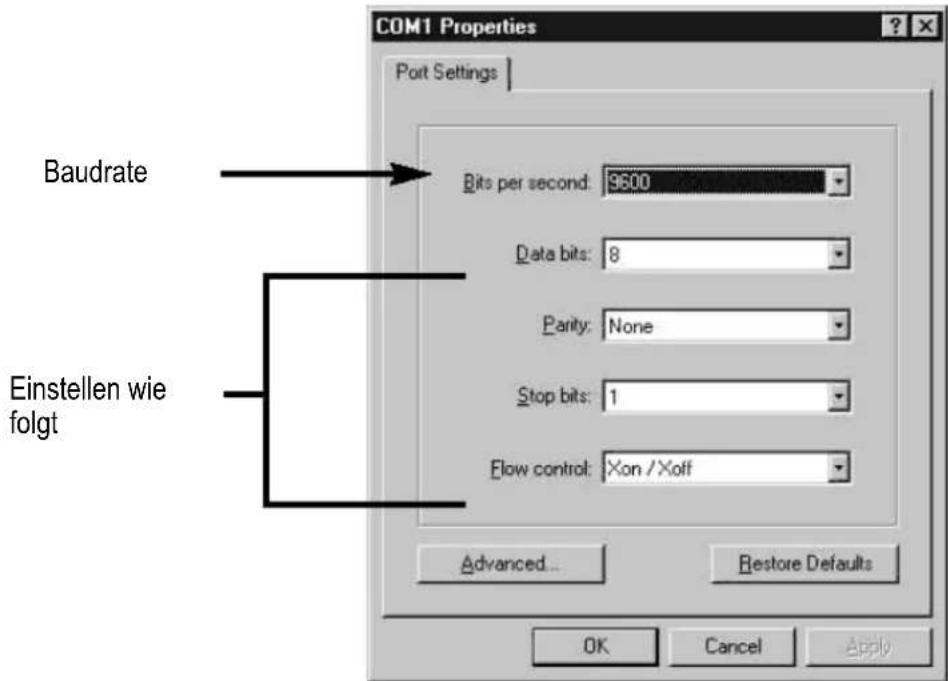

• Selektieren Sie den Drucker, den Sie soeben installiert haben. Gehen Sie nach “File” und klicken Sie “Properties”.

• Klicken Sie “Details” und klicken Sie nachher auf “Port Settings”.

• Sorgen Sie dafür, dass die Einstellungen wie folgt eingegeben werden. Klicken Sie “OK” wenn Sie fertig sind.MML24CN/MML24R_v5 VELLEMAN

• Klicken Sie “Sharing” und nachher auf “Shared As”. Im Fach “Share Name”, tippen Sie “Printer Name”, den Printernamen, den Sie schon mal benutzt haben. Geben Sie eventuell ein Passwort ein.

• Die Konfiguration des RSC ist jetzt vollständig. Die Konfiguration des TMC-Druckertreibers

• Klicken Sie “Start”, “Settings” und “Printer”. Ein “PRINT” Dialogfenster erscheint.

• Doppelklicken Sie das Symbol “Add Printer”. Das Fenster “Add Printer Wizard” erscheint.

• Klicken Sie “Next”. Wählen Sie “Network Printer” und klicken Sie “Next”.

• Wählen Sie dann “No” um ab “MS DOS based programs” zu drucken. Klicken Sie “Browse”.

• Doppelklicken Sie den Namen des RSC im Netzwerk und selektieren Sie den “Display Printer Driver”.

• Klicken Sie “OK” und nachher auf “Next”.

• Unter “Printer Name”, tippen Sie den eher verwendeten “Printer Name” (Druckernamen).

• Wählen Sie “No” um den Drucker als Standarddrucker einzustellen und klicken Sie “Next”.

• Klicken Sie “Finish” um die Konfiguration zu ergänzen. Legen Sie die CD in das richtige Laufwerk ein und drücken Sie “OK”.

• Der TMC-Druckertreiber ist jetzt konfiguriert. Eine Mitteilung über LAN versenden

• Starten Sie die Software und kreieren Sie Ihre Mitteilung.

• Klicken Sie für “Send via Network”. Geben Sie die “Sign ID Number” (ID-Nummer der Laufschrift) und die “Page Number” (Seitennummer) ein und klicken Sie “OK”.

• Wählen Sie den “Display Printer Driver” aus der Liste “Printer Name” und klicken Sie “OK”.

Tabelle mit Farbcodes (MML24CN: A → J; MML24R: A + D) Buchstabe Vordergrundfarbe Hintergrundfarbe A rot schwarz B grün schwarz C gelb schwarz Einstellen wie folgt BaudrateMML24CN/MML24R_v5 VELLEMAN

D schwarz rot E schwarz grün F schwarz gelb G rot grün H grün rot I rot/gelb/grün schwarz J willkürlich schwarz Tabelle mit Schriftgrößen Wählen Sie eine Schriftgröße und drücken Sie [FONT] um zwischen den verschiedenen Schrifttypen zu wechseln. Buchstabe Schriftgröße A normal (5 x 7) B Fett (6 x 7) D Schmal (4 x 7) Tabelle mit europäischen Schriftzeichen Um ein europäisches Schriftzeichen zu zeigen, drücken Sie den entsprechenden Buchstaben. Drücken Sie dann auf [EUROP-CHAR] bis das gewünschte europäische Schriftzeichen erscheint. Drücken Sie nachher auf irgendeinen Buchstaben um Ihre Mitteilung zu ergänzen. Buchstabe “PPER CASE” Vordergrundfarbe Buchstabe in “OWER CASE” Hintergrundfarbe A Ã Â Á À Ä Å Æ a ã â á à ä å æ B ß c Ç C Ç e é ê è ë D Đ i í ì î ï E É Ê È Ë n Ñ I Ï Î Ì Í o ó ô ò ö õ ø N Ñ p Þ O Ö Ó Ò Ô Õ Ø u ú ù û ü P Þ y ÿ ŷ U Ú Ü Û Ù Y Ÿ Ŷ Tabelle mit speziellen Effekten Nachdem Sie Ihre Mitteilung eingetippt haben, wählen Sie einen Ein- und Ausblendungseffekt. Buchstabe Typ Effekt Umschreibung A L, T Immediate Mitteilung erscheint sofort B L, T X Open Mitteilung erscheint in der Mitte und geht nach den 4 Ecken C L, T Curtain Up Mitteilung überspringt eine Zeile von unten nach oben D L, T Curtain Down Mitteilung überspringt eine Zeile von oben nach unten E L, T Scroll Left Mitteilung scrollt von rechts nach links F L, T Scroll Right Mitteilung scrollt von links nach rechts G L, T V Open Mitteilung erscheint in der Mitte und geht nach den zwei oberen Ecken. H L, T V Close Mitteilung schließt sich nach der Mitte I L, T Scroll Up Mitteilung scrollt von unten nach oben J L, T Scroll Down Mitteilung scrollt von oben nach unten K L, T Hold Der vorige Schirm wird blockiertMML24CN/MML24R_v5 VELLEMAN

L L Snow die Pixel fallen, häufen sich und bilden so die Mitteilung M L Twinkle leere Zeile rollt über dem Schirm N L Block Move Ein Block von 8 Pixeln bewegt sich über dem Schrim von links nach rechts P L Random Willkürliche Pixel bilden die Mitteilung Q L Pen Writing Hello World R L Pen Writing Welcome L = Einblendungseffekt (wie die Mitteilung erscheint) T = Ausblendungseffekt (wie die Mitteilung verschwindet ) Displayeffekt A normal B blinken C Lied 1 abspielen D Lied 2 abspielen E Lied 3 abspielen Geschwindigkeit A schnell B medium 1 C medium 2 D langsam Piepston-Dauer A kurz B medium 1 C medium 2 D lang Darstellungszeit 0.5s ~ 13s Datumformat DD/MM/JJ Zeitformat hh/mm

• Kann ich verschiedene Laufschriften mit einem zentralen System steuern? Stellen Sie verschiedene ID-Adressen ein. Die Software erlaubt Ihnen, bis zu 255 Laufschriften zu steuern.

• Wie entferne ich die Demomitteilung? Die Demomitteilung ist permanent in der Laufschrift programmiert und erscheint automatisch wenn keine Mitteilung programmiert ist, Wenn Sie eine Mitteilung auf einer Seite programmieren, wird die Demomitteilung nicht mehr erscheinen.

• Wieviel Text kann ich pro Mitteilung eingeben? Sie können bis zu 210 Zeichen pro Seite eingeben. Es gibt 26 Seiten und 16 graphische Seiten.

• Wird die Mitteilung gelöscht wenn ich das Gerät vom Netz trenne? Nein, es gibt eine eingebaute Batterie.MML24CN/MML24R_v5 VELLEMAN

• Wenn ich die Laufschrift vom Netz trenne, werden die Zeit- und Datumseinstellungen gelöscht. Warum? Die Batterie der CVE ist schwach. Ersetzen Sie die Batterie durch eine Batterie mit derselben Leistung.

• Ich habe die Laufschrift an das Netz angeschlossen und es passiert nichts. Trennen Sie die Laufschrift und schließen Sie sie erneut an. Sorgen Sie dafür, dass das Netzgerät richtig angeschlossen ist. Versuchen Sie eine andere Steckdose oder stellen Sie das System zurück.

• Die Laufschrift zeigt keine Mitteilung nach dem Einstellen einer programmierten Mitteilung. Löschen Sie die programmierte Mitteilung und stellen Sie das System zurück.

• Die Software kommuniziert nicht mit der Laufschrift. Siehe "Setup" und "eine Mitteilung senden". Verlängern Sie das 9-polige Anschlusskabel nicht mit einem anderen Kabel.

• Ich bekomme eine “Open COM Error” Fehlermeldung. Das bedeutet, dass der Port, den Sie zugewiesen haben, nicht verfügbar ist oder durch eine andere interne Applikation verwendet wird. Nehmen Sie die Bedienungsanleitung Ihres Computers zur Hand oder wenden Sie sich an den Hersteller.

• Mein Laptop-Computer hat keine COM-Ports und unterstützt nur USB-Geräte. Manche neuen Laptops haben keine COM-Ports und unterstützen nur USB-Geräte (siehe Bedienungsanleitung des Laptops). Sie brauchen einen seriellen Adapter um die verfügbaren USB-Ports in funktionierende COM-Ports umzuwandeln. Velleman kann das Funktionieren der Laufschrift mit Ihrem Laptop-Computer nicht gewährleisten wegen anderer, vom Anwender installierter Applikationen und verschiedener Zusatzgeräte. Wenden Sie sich an den Hersteller Ihres Laptops wenn Sie Fragen über die Installation haben.

10. Technische Daten

Schriftzeichen 7 x 120 Punkte (5mm) Displaygröße 910 x 55mm Pixelgröße 7.62mm Darstellungszeit 0.5 bis 13s Sichtabstand 40m Betrachtungswinkel 160° Stromversorgung 100-24VAC ~ 12VDC / 2.5A (Netzgerät mitgelief.) (MML24R) 100~240VAC ~ 24VDC / 1.5A (Netzgerät mitgelief.) (MML24CN) Stromverbrauch max. 30W Abmessungen 1100 x 100 x 45mm Gewicht 2.2kg Betriebstemperatur -5°C bis +50°C Feuchtigkeitsgrad 20% bis 90% Für mehr Informationen zu diesem Produkt, siehe www.velleman.eu. Alle Änderungen vorbehalten.MML24CN/MML24R_v5 VELLEMAN

Velleman® Service- und Qualitätsgarantie Velleman® hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt seine Produkte in über 85 Ländern. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglicht ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die regelmäßig ausgewechselt werden, wie z.B. Batterien, Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerumschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Geräts heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
