KHV94750BA - Dunstabzugshaube ZANKER - Kostenlose Bedienungsanleitung

Marke	Zanker
Modell	KHV94750BA
Produkttyp	Dekorative Dunstabzugshaube
Verwendung	Haushalt
Mindestabstand Kochfeld	650 mm
Durchmesser Abluftrohr	120 mm
Anzahl Geschwindigkeiten	3 + Intensivstufe zeitgesteuert (5 Minuten)
Bedienung	Touch-Bedienung
Beleuchtung	Tastgesteuert, maximale Helligkeit
Abschaltverzögerung	Ja, 5 Minuten
Fettfilter	Spülmaschinenfest, Reinigung alle 2 Monate
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate
Reinigung der Dunstabzugshaube	Feuchtes Tuch und neutrales Flüssigwaschmittel
Sicherheit	Nicht flambieren, kein offenes Feuer, heiße Teile während des Betriebs
Installation	Wandmontage, erfordert Abluftrohr nach außen
Stromversorgung	Siehe Typenschild (220-240 V typisch)
Ersatzteile	Fett- und Kohlefilter, Beleuchtungsbirnen (Kundendienst kontaktieren)

Häufig gestellte Fragen - KHV94750BA ZANKER

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Sicherheitsabstand zwischen Kochfeld und Dunstabzugshaube beträgt mindestens 650 mm. Allerdings muss bei Gasherden, falls die Anweisungen einen größeren Abstand vorschreiben, dieser eingehalten werden.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten alle 2 Betriebsmonate (oder häufiger bei intensiver Nutzung) gereinigt werden. Sie sind spülmaschinenfest. Verwenden Sie ein normales Programm mit handelsüblichem Reinigungsmittel.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss alle 4 Betriebsmonate ausgetauscht werden, häufiger bei besonders intensiver Nutzung.

Wie verwende ich die Intensivfunktion?

Drücken Sie kurz die Taste D, um die dritte Geschwindigkeit zu starten. Ein zweites Drücken startet die zeitgesteuerte Intensivstufe, die 5 Minuten dauert, danach schaltet sich die Haube automatisch aus. Zum Deaktivieren des Intensivmodus drücken Sie erneut die Taste D.

Wie aktiviere ich die verzögerte Ausschaltung (Delay)?

Die verzögerte Ausschaltung von 5 Minuten wird durch langes Drücken der Delay-Taste aktiviert. Das Geschwindigkeitssymbol blinkt dann. Zum Deaktivieren drücken Sie die Geschwindigkeitstaste oder schalten Sie den Motor aus.

Was tun, wenn die Tasten nicht reagieren?

Überprüfen Sie, ob die Haube ordnungsgemäß mit Strom versorgt wird. Reinigen Sie die Touch-Oberfläche mit einem feuchten Tuch, um Fett zu entfernen. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich die Haube über einem Gasherd installieren?

Ja, aber der Mindestabstand von 650 mm muss eingehalten werden, es sei denn, der Hersteller des Herdes schreibt einen größeren Abstand vor. Sie müssen auch eine ausreichende Belüftung des Raumes sicherstellen, um ein Zurückströmen der Abgase zu vermeiden.

Wie ersetze ich die Beleuchtung der Haube?

Der Austausch der Glühlampe sollte von einem Fachmann durchgeführt werden. Kontaktieren Sie den Kundendienst, um eine passende Glühlampe zu erhalten und den Austausch durchführen zu lassen.

Kann die Haube im Umluftbetrieb verwendet werden?

Die Anleitung gibt eine Installation mit Abluftrohr nach außen an. Für den Umluftbetrieb müsste ein Umluftkit hinzugefügt werden (nicht erwähnt). Fragen Sie den Kundendienst, um die Kompatibilität zu prüfen.

Wie reinige ich die Außenseite der Haube?

Verwenden Sie ein feuchtes Tuch und ein neutrales Flüssigwaschmittel. Vermeiden Sie scheuernde oder ätzende Produkte, die die Oberfläche beschädigen könnten. Trennen Sie die Haube vor der Reinigung immer vom Stromnetz.

BEDIENUNGSANLEITUNG KHV94750BA ZANKER

DE Dunstabzugshaube Gebrauchsanleitung 5

DE Empfehlungen und hinweise

• These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, da Beschreibung bestimmter Merkmale für das vorliegende nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlherfte Installation oder fals Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine M können auch niedriger insta werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube ents
  Fur Geräte der Klasse I kontrolliert werden, ob das hälliche Versorgungsnetz korre geerdet ist. Die Absaughabaemet mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum befinden dem Abzug auch nicht mit Strom betriebene Geräte (zum Be Gasgeräte) eingesetzt werden muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhörd wird. Die Küche muss eine direkte

Öffnung nach Außen aufweisen, damit ein ausreichender Luftaus-tausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte einigesetzt wird, davon der Unterdruck im Raum 0,04 mbar ni Geräterschreiben, damit die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel mussen durch den Hersteller oder vom Kundenstehienst ausgewechselt werden, damit{jedes Risiko ausgeschlossen wird.
• Falls die Montageanweisungen ob dedie gasbetriebene Kochmulde fereinen großeren Abstand vorschreiben, als der oben angegebene. muss diese Vorgabe befolgt werden. Es sind samlliche Abluftvorrichtifen zu beachten.

muster for die Abzugshaube geeig- nete Schrauben und Kleinteile krt verwenden.

Achtung: werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

Die Abzugshaube mittels zweipolgem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gepie brauch entwickelt, um Kochdünste zu beseitigen.
Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden. Ist Unter der eingeschalteten Haube

keine offenen Flammen benutzen.

Die Flamme so regulieren, sie nicht über den Boden des Kochgeschirrs hinausrecht.
Fritteusen mussen während Gebrauchs ständig überwach werden: überhitztes Öl konnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
Kinder ab 8 Jahren und Personen mit eingeschränkten physischen sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerät gehen, es sei dess von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigungsa- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführrt werden.
- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heißt werden.

Wartung

Das Symbol am Produkt ode auf der Verpackung weist hin, dass das Gerät nicht normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädlich Auswirkungen auf Umwelt und

Gesundheit zu vermeiden. Weidasse Informationen zum Recycling theses Produktes konnen bei der zuständigen Behörde, der örtlichen des Abfallbeseitigung oder bei dem händler, der das Gerät verkauf hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss these ausgeschaltet und spannungsgemacht werden.

n, Die Filter stets nach den angehengebenen Intervallen reinigen oder auswechseln (Brandgefahr).

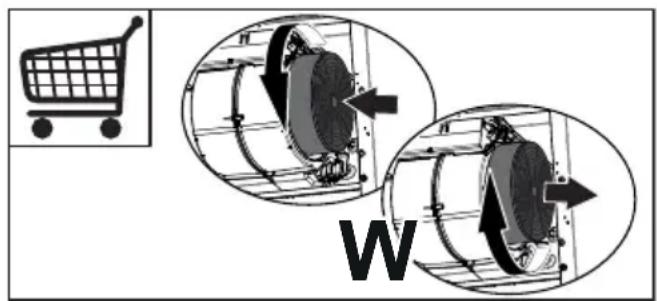

• Der Aktivkohlefilter ist weder umaschbar, noch regenerbar werden und muss bei normalem Betrieb zirkaalle4 Monate oder auch ofter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

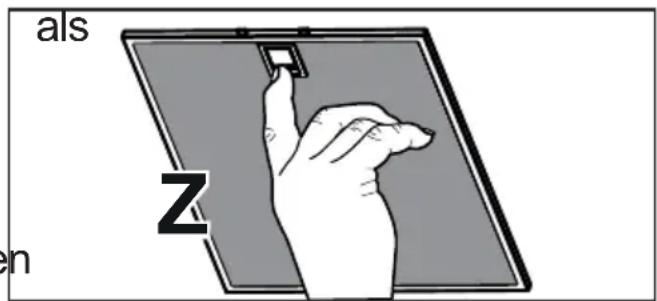

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und konne in der Spulmaschine gespütter werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Bedienelemente

※	1	2	3i
A	B	C	D

Taste Funktion
A	Schaltet die Beleuchtung mit kurzem Drucken der Taste bei maximaler Intensität ein/aus. Von jeder triebsgeschwindigkeit aus aktivierbar.
	DelayVervollständigt die Beseitigung Restgerüchen. Kann bei jeder Betriebsgeschwindigkeit aktiviert werden. Mit anhaltendem Drucken wird das um 5 Minuten verzögerte, automatische Abschalten aktiviert. Wenn aktiviert, blinkt die Ikone des schwindigkeit. Wird durch Betätiger der Taste für Geschwindigkeit und Abschalten des Motors deaktiviert.
B	Kurzes Drucken. Schaltet den Ab-saugmotor bei der ersten Geschwin-digkeitsstufe ein und aus.
C	Kurzes Drucken. Schaltet den Ab-saugmotor bei der zweite Geschwin-digkeitsstufe ein und aus.
D	Kurzes Drucken. Schaltet den Ab-saugmotor bei der dritten Geschwin-digkeitsstufe ein. Aktiviert beim zweiten Drucken die auf 6 Minuten eingestellte INTENSIVGESCHWIN DIGKEIT, nach deren Ablauf die Absaughaube automatisch aus-schaltet. Für die Beseitigung von sehr intensiven Kochdünsten geeignet. Durch erneutes Drucken der Taste D wird die INTENSIVGESCHDIGKEIT deaktiviert und der abgestellt.

Be-

on

Ge-

sich

lotor

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
