IC 1035 - Staubsauger FAKIR - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Stielstaubsauger mit elektrischer Bürste
Marke	Fakir
Modell	IC 1035
Kategorie	Staubsauger
Akkutyp	Blei, 5 V, 4,5 Ah, wiederaufladbar bis zu 1000 Zyklen
Erstladezeit	Ca. 24 Stunden
Saugleistung	Nicht explizit angegeben, aber motorisierte Bürste für Teppiche
Saugmodi	Hartboden (HARDFLOOR) und Teppich (CARPET)
Hauptfunktionen	Stielstaubsauger mit abnehmbarem Handstaubsauger-Gerät, motorisierte Bürste, Fugendüse, Flüssigkeitsdüse
Mitgeliefertes Zubehör	Elektrische Bürste, Fugendüse, Flüssigkeitsdüse, große Flüssigkeitsdüse
Behälterkapazität	Beutel (Typ nicht angegeben, Original-FAKIR-Beutel verwenden)
Laufzeit	Nicht angegeben, aber Akku 4,5 Ah
Abmessungen (ca.)	Höhe über Teleskoprohr verstellbar; Breite der Bürste nicht angegeben
Gewicht	Nicht angegeben
Wartung	Filter nach jedem Gebrauch leeren, Filter und Düse mit mildem Reinigungsmittel reinigen, Bürstenwalze regelmäßig reinigen
Riemenwechsel	Möglich, erfordert Abschrauben des Bürstengehäuses
Akkuwechsel	Möglich, Akku austauschbar, recycelbar
Sicherheit	Automatische Abschaltung in vertikaler Position; keine heißen, brennbaren oder giftigen Stoffe saugen; nur Originalzubehör verwenden
Garantie	24 Monate für den Hausgebrauch, 12 Monate für den gewerblichen Gebrauch (ab Kaufdatum)
Ladegerät-Stromversorgung	Netzteil, Netzspannung (230 V typisch)

Häufig gestellte Fragen - IC 1035 FAKIR

Wie lange muss der Fakir IC 1035 vor dem ersten Gebrauch aufgeladen werden?

Es wird empfohlen, den Akku vor dem ersten Gebrauch etwa 24 Stunden zu laden, da er nur teilweise geladen ist.

Wie verwende ich den Staubsauger auf Hartboden und Teppich?

Verwenden Sie die Position HARDFLOOR des Schalters für Hartböden (nur der Akkustaubsauger läuft) und die Position CARPET für Teppiche (die elektrische Bürste wird ebenfalls aktiviert).

Kann ich den Staubsauger als Handstaubsauger verwenden?

Ja, drücken Sie die Entriegelungstaste, um den Akkustaubsauger von der Basiseinheit zu lösen. Sie können dann die Fugendüse für schwer zugängliche Stellen verwenden.

Wie sauge ich Flüssigkeiten mit dem Fakir IC 1035?

Leeren Sie vor dem Saugen von Flüssigkeiten den Beutel und stecken Sie die Spezial-Flüssigkeitsdüse in die Saugdüse. Dies erleichtert das Aufsaugen von Flüssigkeiten.

Wie reinige ich den Filter des Staubsaugers?

Drücken Sie die Entriegelungstaste und ziehen Sie die Saugdüse ab. Nehmen Sie den Filter heraus, schütteln Sie ihn aus, und waschen Sie ihn bei Bedarf mit einem milden Reinigungsmittel. Stellen Sie sicher, dass er vollständig trocken ist, bevor Sie ihn wieder einsetzen.

Wie reinige ich die Bürstenwalze?

Schalten Sie das Gerät aus. Entfernen Sie die elektrische Bürste von der Basiseinheit, nehmen Sie die Abdeckung ab, heben Sie die Walze an beiden Enden an und entfernen Sie Haare, Fasern oder Fäden mit einer Schere oder einem Messer. Reinigen Sie auch den Antriebsriemen.

Wie ersetze ich den Antriebsriemen der Bürste?

Entfernen Sie die Abdeckung des Bürstengehäuses (5 Schrauben darunter). Ersetzen Sie den Riemen und achten Sie darauf, dass er korrekt auf dem Motorritzel sitzt, bevor Sie die Abdeckung wieder festschrauben.

Wie ersetze ich den Akku?

Lassen Sie das Gerät eingeschaltet, bis der Akku vollständig entladen ist. Drücken Sie die Arretierungen nach hinten, nehmen Sie die Abdeckung des Batteriefachs ab, trennen Sie die Steckverbindungen (achten Sie auf die Polarität: rot = Pluspol, schwarz = Minuspol) und setzen Sie den neuen Akku ein.

Was tun, wenn der Staubsauger nicht mehr funktioniert?

Überprüfen Sie, ob der Akku geladen ist und der Schalter in der richtigen Position steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Fakir-Kundendienst. Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden.

Wie lange ist die Garantiezeit für den Fakir IC 1035?

Die Garantie beträgt 24 Monate für den Hausgebrauch und 12 Monate für den gewerblichen Gebrauch, ab Kaufdatum. Sie deckt Material- oder Herstellungsfehler ab, vorausgesetzt die Nutzung erfolgt bestimmungsgemäß.

BEDIENUNGSANLEITUNG IC 1035 FAKIR

[D] Inhaltsverzeichnis

Abb. 1 Site 3

Abb. 2 - 15 Seite 26

Informationen für ihre Sicherheit und Entsorgungshinweise Seite 4

Gerätebeschreibung / Vor Inbetriebnahme / Laden Seite 5

Inbetriebnahme / Nach dem Gebrauch Seite 6

Filterwechsel, Reinigung der Bürstenwalze Seite 7

Wechsel von Antriebsriemen und Akku Seite 7

Garantie Section 24

1 Gerätebeschreibung - Product description

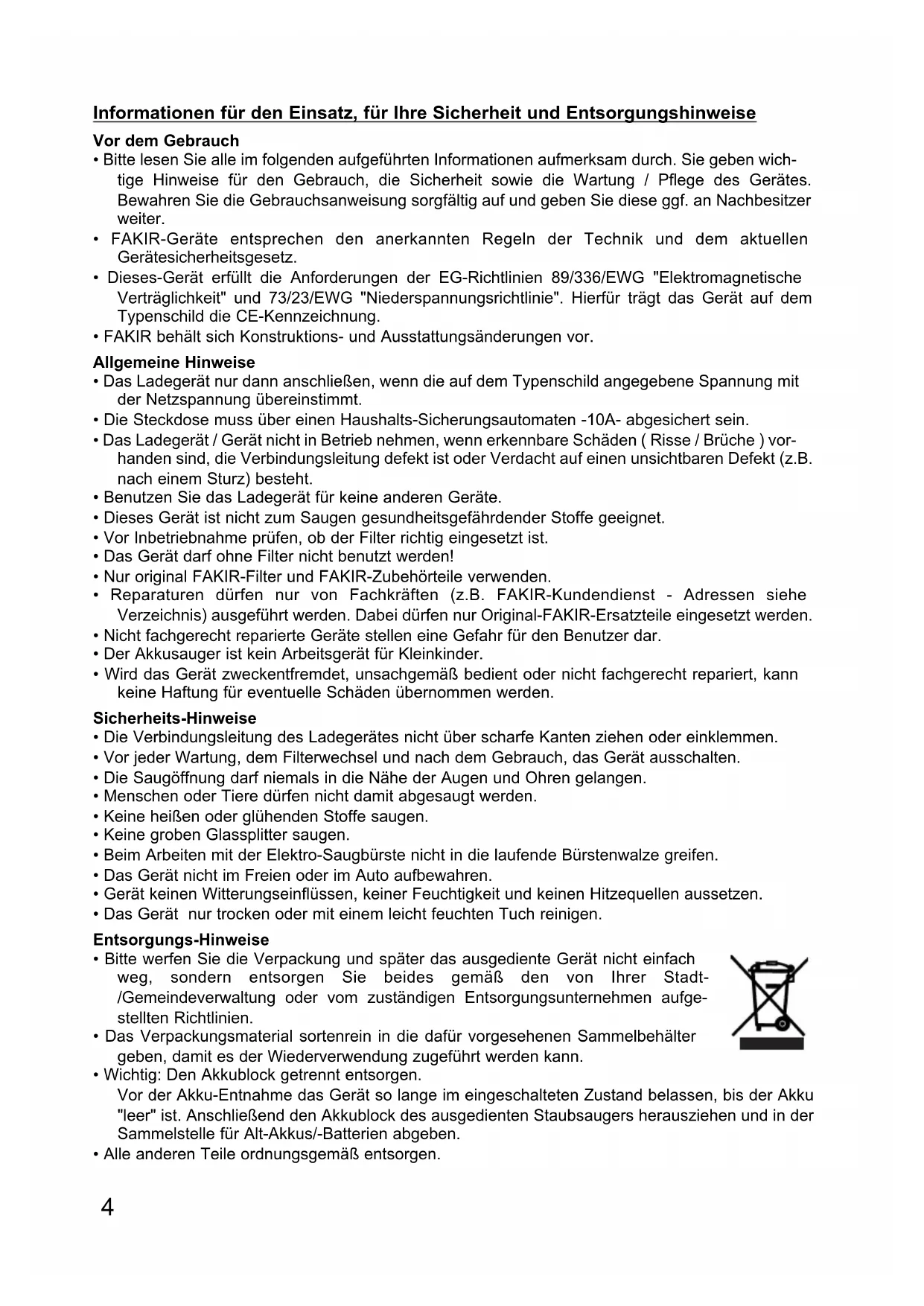

Informationen für den Einsatz, für ihre Sicherheit und Entsorgungshinweise

Vor dem Gebrauch

-itte lessen Sie alle im folgenden aufgeführten Informationen aufmerksam durch. Sie geben wichtige Hinweise fur den Gebrauch, die Sicherheit sowie die Wartung / Pflege des Gerätes. Bewahren Sie die Gebrauchsanweisung sorgfältig auf und geben Sie diese ggf. an Nachbesitzer weiter.
- FAKIR-Geräte entsprechen den anerkannten Regeln der Technik und dem aktuellen Gerätesicherheitsgesetz.
- Dieses-Gerät erfüllt die Anforderungen der EG-Richtlinien 89/336/EWG "Elektromagnetische Verträglichkeit" und 73/23/EWG "Niederspannungsrichtlinie". Hierfür tragt das Gerät auf dem Typenschild die CE-Kennzeichnung.
- FAKIR besteht sich Konstruktions- und Ausstattungsänderungen vor.

Allgemeine Hinweise

• Das Ladegerät nur dann anschließen, wenn die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
  Die Steckdose muss über einen Haushalts-Sicherungsautomaten -10A- abgesichert sein.
• Das Ladegerät / Gerät nicht in Betriebnehmen, wenn erkennbare Schäden (Risse / Brüche) vorhanden sind, die Verbindungsleitung defekt ist oder Verdacht auf einen unsichtbaren Defekt (z.B. nach einem Sturz) besteht.
• Benutzen Sie das Ladegerät für keine anderen Geräte.
• Dieses Gerät ist nicht zum Saugen gesundheitsgeführder Stoffe geeignet.
• Vor Inbetriebnahme prufen, ob der Filter richtig eingesetzt ist.
• Das Gerätarf ohne Filter nicht benutzt werden!
• Nur original FAKIR-Filter und FAKIR-Zubehörteile verwenden.
• Reparaturen dürfen nur von Fachkräften (z.B. FAKIR-Kundendienst - Adressen siehe Verzeichnis) ausgeführrt werden. Dabei dürfen nur Original-FAKIR-Ersatzteile eingesetzt werden.
• Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar.
• Der Akkusauger ist kein Arbeitsgerät für Kleinkinder.
• Wird das Gerät zweckentfremdet, unsachgemäß bedient oder nicht fachgerecht repariert, kann keine Haftung für eventuelle Schäden übernommen werden.

Sicherheits-Hinweise

• Die Verbindungsleitung des Ladegerates nicht über scharfe Kanten ziehen oder einklommen.
• Vor jeder Wartung, dem Filterwechsel und nach dem Gebrauch, das Gerät ausschalten.
• Die Saugöffnung darf niemals in die Nähe der Augen und Ohren gelangen.
• Menschen oder Tiere)durfen nicht damit abgesaugt werden.
• Keine bereits oder gluhenden Stoffe saugen.
  Keine groben Glassplitter saugen.
• Beim Arbeitsen mit der Elektro-Saugbürste nicht in die laufende Bürstenwalze greifen.
• Das Gerät nicht im Freien oder im Auto aufbewahren.
• Gerät keinen Witterungseinfüssen, keiner Feuchtigkeit und keinen Hitzequellen aussetzen.
• Das Gerät nur trocken oder mit einem leicht feuchten Tuch reinigen.

Entsorgungs-Hinweise

-itte werfen Sie die Verpackung und später das ausgediente Gerät nicht einfach weg, sondern entsorgen Sie beides gemäß den von ihrer Stadt/Gemeindeverwaltung oder vom zuständigen Entsorgungsunternehmen aufgestelltten Richtlinien.
- Das Verpackungsmaterial sortenrein in die damit vorgesehenen Sammelbehälter geben, damit es der Wiederverwendung zugeführrt werden kann.
Wichtig: Den Akkublock getrennt entsorgen.

Vor der Akku-Entnahme das Gerät so lange im eingeschalteten Zustand belassen, bis der Akku "leer" ist. Anschließlich den Akkublock des ausgeldenten Staubsaugers Herausziehen und in der Sammelstelle für Alt-Akkus/-Batterien abgeben.

• Alle anderen Teile ordnungsgemäß entsorgen.

Gerätebeschreibung

A Netz-/Ladeteil I Aufhänge-Schlaufe
B Ladestecker K Handstiel, hohenverstellbar
C Ladebuchse L Auslöseknopf Akkusauger
D EIN/AUS-Schalter M Basiseinheit
E Auslösetaste für Saugdüse N Akkusauger
F Saugdüse O Fugendüse
G Elektro-Saugbürste, groß P Wassersaugdüse Klein
H Abdeckung, abnehmbar Q Wassersaugduse große

Vor Inbetriebnahme

Elektro-Saugbürste in die Basiseinheit einstecken, bis die seitlichen Auslöseknöpfe hörbar einrasten. Zum Abnehmer beiden Auslöseknöpfe drücken und die Elektro-Saugbürste nach vorneziehen.

Der Handstiel kann auf die gewünschte Arbeitshöhe eingestellt werden. Handgriff durch Drehen nach links (entgegen dem Uhrzeigersinn) lösen, auf die gewünschte Längeziehen und durch Drehen nach rechts (im Uhrzeigersinn) wieder sichern.

Akkusauger mit der Saugduse nach unten in die Basisinheit einsetzen und bis zum hörbaren Einrasten nach hinten drücken. Zum Herausnehmen die Auslösetaste drucken und den Akkusauger am Griff nach vorne abnehmer.

Die Basiseinheit kann mit dem ausgezogenen Handstiel leicht manovriert, während die Elektro-Saugbürste fest auf dem Boden bleibt. Der Akkusauger bleibt im aufrechten Stand selbständig stehen und erhöglich so auch Arbeitspausen oder das Aufladen des Akkus, ohne das Gerät an eine Wand o.a. stellen zu müssen.

Laden

Der Bleiakku (Nennspannung 6 V - Ladekapazität max.4,5 Ah) des Akkusaugers wurde nur teilweise geladen und muss vor Gebrauch ca. 24 Stunden nachgeladen werden.

Steen Sie den Ladstecker in die Ladebuchse am Akkusauger und das Netz-/Ladeteil in eine Steckdose. Die Erwärung des Gerätes während des Aufladens ist normal.

Es ist ratsam, den Akkusauger nach jedem längeren Gebrauch nachzuladen, damit er voll aufgeladen und für den{nachsten Einsatz bereit ist.

Vermeiden Sie eine totale Entleerung des Akkus. Er konnte dadurch Schadennehmen und die maximale Ladekapazität verringn, d.h. die Laufzeit verkurzen.

Hinweis : Der EIN / AUS-Schalter muss während des Ladens ausgeschaltet sein.

Inbetriebnahme

Der EIN / AUS-Schalter hat 3 Positionen:

OFF = Akkusauger ausgeschaltet
HARDFLOOR = Akkusauger eingeschaltet zum Saugen auf Hartböden und glatten Oberflächen
CARPET = Akkusauger und Elektro-Saugbürste eingeschaltet zum Saugen auf Textilböden etc.

Anwendung als Bodensauger

Akkusauger + Basiseinheit mit Handstiel + Elektro-Saugbürste

Saugen auf Hartböden: Nur Akkusauger einschalten

Saugen auf Textilböden: Elektro-Saumbürste zuschalten, sie besitzt einen eigenen Antriebsmotor, der die Bürstenwalze kraftvoll rotieren lasst und den Schmutz aus dem Flor des Textilbodens lost.

Anwendung als Handsauger

Auszisetaste drucken und den Akkusauger aus der Basiseinheit entfernen.

5 a

Die Fugendüse erleichtert das Aufsaugen von Schmutz aus tiefen Ritzen in Polstermöbeln, Ecken, Bodenleisten oder anderen schwer erreichbaren Stellen.

Die Fugendüse mit dem breiten Ende bis zum Anschlag in die Öffnung der Saugdüse stecken.

5b

Nach dem Gebrauch kann sie im separaten Zubehör-Depot in der Basisinheit aufbewahrt werden.

6

Bevor Sie Flüssigkeiten oder nassen Schmutz aufsagen, ist der Filter zu entleeren und die Wassersaugduse - diese ermöglich das Aufsagen von Flüssigkeiten - in die Ansaugöffnung der Saugduse einzuschiben.

Nach dem Gebrauch

7

Es empfehlts sich, den Filter nach jedem Saugen zu entleeren.

Entnehmen des Filters

8

Drücken Sie dazu die Auslösetaste undziehen Sie die Saugduse nach unten schwenkend ab.

Entfernen Sie den Filter aus der Saugduse.

9

Schütteln Sie den Staub und Schmutz der Saugdüse und des Filters in einen Abfallbehälter.

10

Bei stärkerer Verschmutzung des Filters und der Saugdüse können Sie diese mit einem milden Reinigungsmittel waschen. Versichern Sie sich, daß vor erneutem Gebrauch Filter und Saugdüse vollkommen trocken sind.

Einsetzen des Filters

Setzen Sie den Filter in die Saugdüse ein und stecken Sie die Saugdüse wieder auf das Motorteil, bis es spürbar einrastet. Ihr Akkusauger ist nun wieder betriebsbereit.

Filterwechsel

Reinigung der Bürstenwalzen AusechseIn der Antriebsriemen

Um eine hohe Leistungsfähigkeit der Elektro-Saugbürste zu erhalten, sollenn Sie regelmäß Haare, Fasern, Faden etc. von den Bürstenwalzen und, falls erforderlich auch von den Antriebsriemen entfernen.

Schalten Sie den Akkusauger immer aus, bevor Sie mit der Reinigung beginnen.

11

Entfernen Sie die Elektro-Saugbürste von der Basiseinheit.

12

Ziehen Sie die Arretierungsschieber an beiden Seiten der Elektro-Saugbürste gleichzeitig nach vorne und entfern den Sie die vordere Abdeckung des Gehäuses.

13

Bürstenwalze an beiden Enden festhalten, zusammen mit den Lagern hoch haben und seitlich aus dem Antriebsriemenziehen.

Nach der Reinigung Antriebsriemen auflegen, Bürstenwalze mit Lager wieder passgenau einsetzen, Abdeckung aufsetzen und arretieren.

Hinweis:

Vor dem Auswechseln des Antriebsriemens ist die wichtere Gehäuseabdeckung zu entfernen, dazu die 4 Schrauben an der Unterseite der Elektro-Saugbürste losen. Vor dem Zusammenhangschauben darauf auf achtenden, daß der neue Antriebsriemen richtig über dem Antriebsritzel des Motors liegt.

Wechseln des Akkus

Der Akkusauger ist mit einem auswechselbaren und recyclingfähigen Akkublock ausgestattet. Diese kann bis zu ca. 1000-mal aufgeladen werden. Danach bzw. bei einem früherem Defekt ist der Akkublock in einer Sammelstelle für Alt-Akkus /-Batterien zum ordnungsgemäßen Entsorgen abzugeben.

Vor der Akku-Entnahme das Gerät so lange im eingeschalteten Zustand belassen, bis der Akku "leer" ist.

14

Die beiden Arretierungsriegel nach hinten schiben und Batteriefachdeckel nach oben abnehmer.

15

Akkublock Herausnehmen und die beiden Steckverbindungen losen.

Neuen Akkublock anschließen und auf richtige Polarität achten:

Plus-Pol = rotes Kabel an rot markierten Anschluß Minus-Pol = schwarzes Kabel

Beim Einsetzen des Akkublocks in das Motorgehäuse zuerst die Seite mit den Anschlussleitungen einsetzen.

Für these Gerat leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir verpflichten uns, das Gerät bei unfreier Einsendung an uns oder an eine der Fakir-Kundendienstwerk-stätten kostenlos in Stand zu setzen, wenn es infolge nachweislicher Material- oder Montagefehler innerhalb von 24 Monaten (bei gewerbllicher Nutzung oder gleich zu setzender Beanspruchung innerhalb von 12 Monaten) ab Kaufdatum gerechnet, schadhaft und gemeldet worden ist. Voraussetzung für die Garantiepflicht ist eine sachgemäß Behandlung des Gerätes.
2. Teile, die einer natürlichen Abnutzung unterliegen, fallen nicht unter Garantie.
3. Der Garantieanspruch erlischt, wenn Eingriffe oder Reparaturen von Personen vorgenommen werden, die hierzu von uns nicht autorisiert sind. Ferner)dufen weder fremde Ersatz- oder Zubehörteile eingebaut werden.
4. Die Garantieleistung besteht vorzugsweise in der Instandsetzung bzw. im Austausch der defekten Teile. Reparaturen am Aufstellungsourt können nur für stationär betriebene Großgeräte verlangt werden. Zum Nachweis der Garantieansprüche ist die Rechnung oder Kassenquittung des Handlers mit Kaufdatum beizufügen.
5. Sofern eine Reparatur erfolglos war und der Schaden bzw. Mangel auch nach einer Nachbesserung nicht beseitigt werden kann, wird das Gerät durch ein gleichwertiges ersetzt. Ist weder eine Reparatur noch ein Ersatz möglich, besteht das Recht auf Rückgabe des Gerätes und Erstattung des Kaufpreises. Im Falle eines Umtauschs oder Erstattung des Kaufpreises kann für die Zeit des Gebrauchs eine Nutzungs-anrechnung geltend gemacht werden.
6. Garantieleistungen bewirken keine Veränderung der Garantiefrist und setzen auch keine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

Gültig ab 1. Januar 2002

GUARANTEE

Fakir-Hausgeräte GmbH

D-71657 Vaihingen / Enz · Postfach 14 80

D-71665 Vaihingen / Enz·Industriestraße 6

Telefon ( 07042 ) 912- 0 · Telefax ( 07042 ) 5612

Internet: http://www.fakir.de · E-Mail: [e-mail]
