BEDIENUNGSANLEITUNG FHE 550 B2 FLORABEST

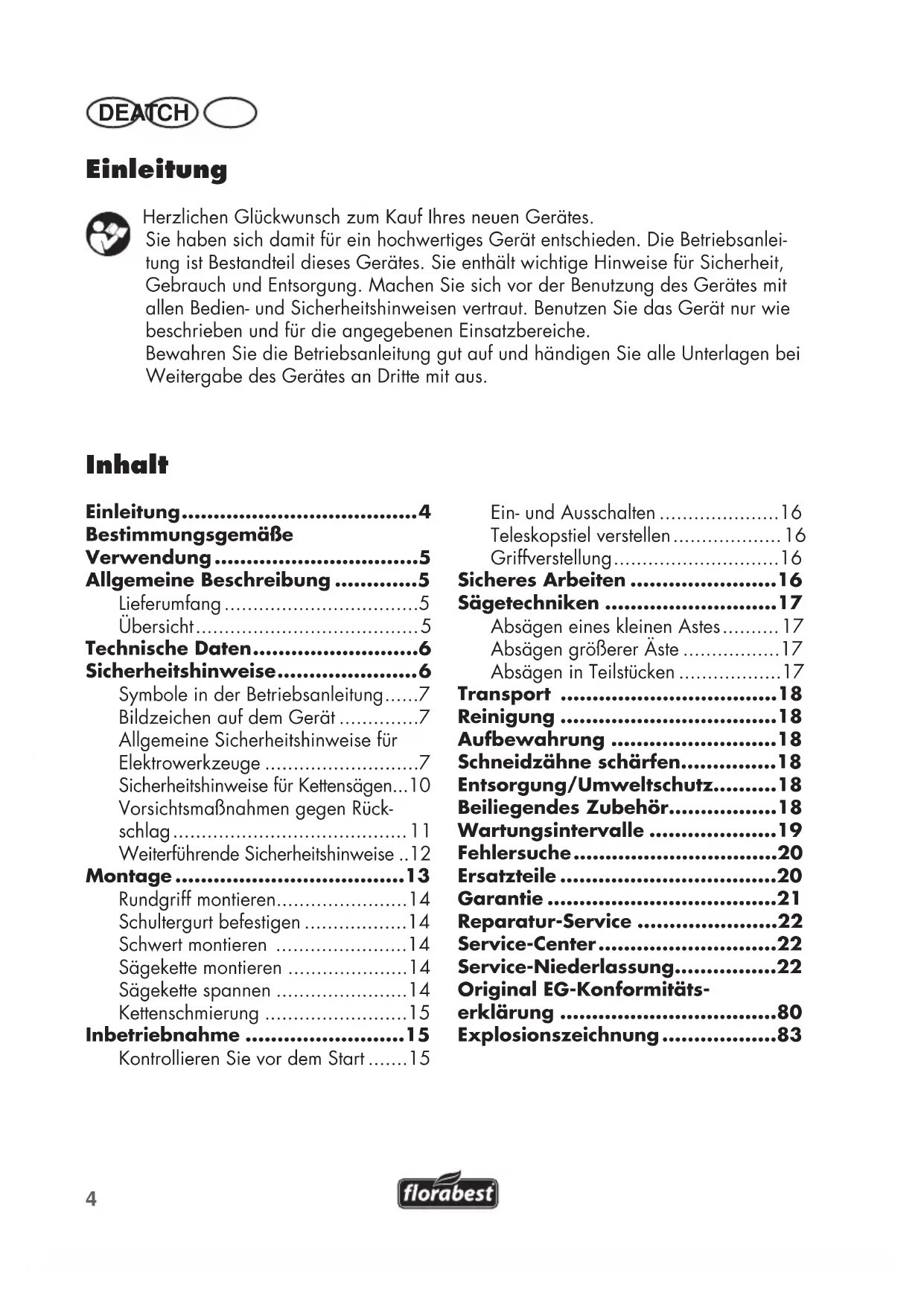

• DE AT CH Inhalt Einleitung p. 4
• Bestimmungsgemäße Verwendung p. 5
• Allgemeine Beschreibung p. 5
• Lieferumfang p. 5
• Übersicht p. 5
• Technische Daten p. 6
• Sicherheitshinweise p. 6
• Symbole in der Betriebsanleitung p. 7
• Bildzeichen auf dem Gerät p. 7
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 7
• Sicherheitshinweise für Kettensägen p. 10
• Vorsichtsmaßnahmen gegen Rück- schlag p. 11
• Weiterführende Sicherheitshinweise p. 12
• Montage p. 13
• Rundgriff montieren p. 14
• Schultergurt befestigen p. 14
• Schwert montieren p. 14
• Sägekette montieren p. 14
• Sägekette spannen p. 14
• Kettenschmierung p. 15
• Inbetriebnahme p. 15
• Kontrollieren Sie vor dem Start p. 15
• Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die Betriebsanlei- tung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Ein- und Ausschalten p. 16
• Teleskopstiel verstellen p. 16
• Griffverstellung p. 16
• Sicheres Arbeiten p. 16
• Sägetechniken p. 17

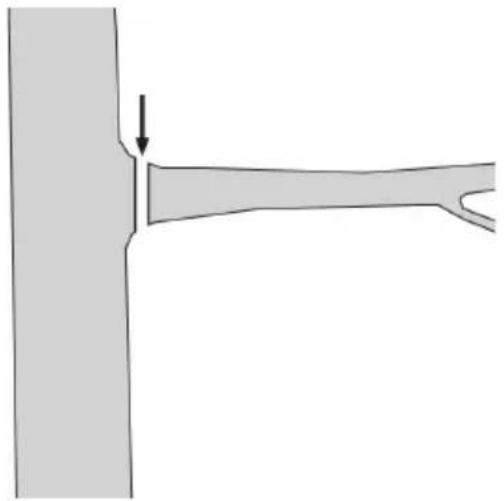

• Absägen eines kleinen Astes p. 17
• Absägen größerer Äste p. 17

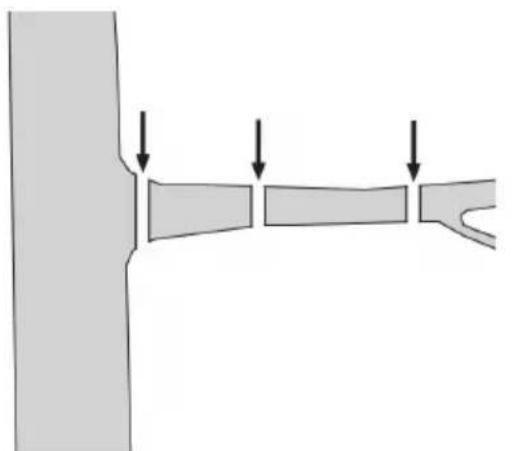

• Absägen in Teilstücken p. 17
• Transport p. 18
• Reinigung p. 18
• Aufbewahrung p. 18
• Schneidzähne schärfen p. 18
• Entsorgung/Umweltschutz p. 18
• Beiliegendes Zubehör p. 18
• Wartungsintervalle p. 19
• Fehlersuche p. 20
• Ersatzteile p. 20
• Garantie p. 21
• Reparatur-Service p. 22
• Service-Center p. 22
• Service-Niederlassung p. 22
• Original EG-Konformitäts- erklärung p. 80
• Explosionszeichnung DE AT CH Bestimmungsgemäße Verwendung Der Hochentaster ist für Entastungsarbeiten von Ästen an Bäumen vorgesehen. Er ist nicht für umfangreiche Sägearbeiten, Baumfällungen und Schneiden von Materia- lien wie Mauerwerk, Kunststoff oder Lebens- mittel konstruiert. Jugendliche ab 16 Jahren dürfen den Hoch- entaster nur unter Aufsicht eines Erwachse- nen benutzen. Achten Sie unbedingt auf eine sichere Stand- position, um Unfälle zu vermeiden. Das Gerät ist nicht für die Nutzung durch Personen bestimmt, die eingeschränkte phy- sische, sensorische oder geistige Fähigkeiten besitzen. Das gilt grundsätzlich auch für Kin- der. Das Gerät ist nicht für den gewerblichen Einsatz konstruiert. Nationale Vorschriften können den Einsatz des Gerätes einschränken. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Allgemeine Beschreibung Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ord- nungsgemäß. - Hochentaster - Schwert - Sägekette - Kettenradabdeckung - Schwertschutzhülle - Schultergurt - Rundgriff - 60 ml Bio-Kettenöl - Innensechskantschlüssel - Betriebsanleitung Übersicht Die Abbildung der wichtigsten Funktionsteile nden Sie auf der vorderen und hinteren Ausklappsei- te. 1 Sägekette 2 Schwert (Kettenführungschiene) 3 Krallenanschlag 4 Schwertbefestigungsschraube 5 Kettenspanner 6 Kettenradabdeckung 7 Gegenhalter 8 Drehstern (nicht sichtbar) 9 verstellbarer Handgriff 10 Ein-/Ausschalter 11 Einschaltsperre (nicht sichtbar) 12 Schultergurt 13 Tragöse (für Schultergurtbefesti- gung) 14 Rundgriff 15 Schnellverschluss (für Teleskopstiel) 15a Hebel 15b Innensechskantschraube 16 Schwertführung 17 Ölaususskanal 18 Kettenrad 19 Gewinde 20 Bohrung im Schwert 21 Kettenspannstift 22 Sichtfenster Ölstand 23 Öltankdeckel 24 Schwertschutzhülle 25 60 ml Bio-Kettenöl 26 Innensechskantschlüssel6 DE AT CH Technische Daten Hochentaster p. 835
• FHE 550 B2 Nenneingangsspannung p. 230
• V~, 50 Hz Leistungsaufnahme p. 550
• W Max. Drehzahl der Spindel min p. 6100

Max. zulässige Drehzahl......... 8000 min

Schutzklasse .................................... II Schutzart........................................ IP20 Kettengeschwindigkeit ...... max. 10,8 m/s Gewicht ohne Schwert und Kette ........ ca. 3,9 kg mit Schwert und Kette ........... ca. 4,4 kg Inhalt Öltank................................70 cm

=3,0 dB(A) Schallleistungspegel (L

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge- währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elektrowerkzeugs mit einem anderen verwendet werden.Der angegebene Schwingungsemissi-onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemis-sionswert kann sich während der tatsächlichen Benutzung des Elekt-rowerkzeugs von dem Angabewert unterscheiden, abhängig von der t und Weise, in der das Elektro werkzeug verwendet wird. Es besteht die Notwendigkeit, Si-cherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Ausset zung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Be triebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar ein geschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Dieser Abschnitt behandelt die grundlegen-den Sicherheitsvorschriften bei der Arbeit mit dem Hochentaster Ein Hochentaster ist ein gefährli-ches Gerät, das bei falscher oder nachlässiger Benutzung ernsthafte oder sogar tödliche Verletzungen verursachen kann. Beachten Sie da her zu Ihrer Sicherheit und der Si-cherheit anderer stets nachfolgende Sicherheitshinweise und fragen Sie bei Unsicherheiten einen Fachmann um Rat.7 DE AT CH Symbole in der Betriebsanleitung Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden. Gebotszeichen (anstelle des Ausru- fungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Ge- rät. Bildzeichen auf dem Gerät Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit dem Hoch- entaster und lassen Sie sich Funktion, Wirkungsweise und Sägetechniken von einem Fachmann erklären. Lesen und beachten Sie die zum Ge- rät gehörende Betriebsanleitung! Setzen Sie das Gerät nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umge- bung betrieben werden. Verletzungsgefahr durch wegge- schleuderte Teile! Umstehende Personen von dem Ge- rät fernhalten. Ziehen Sie sofort den Stecker, wenn das Netzkabel beschädigt, verwickelt oder durchtrennt wurde und wenn das Gerät auch nur für kurze Dauer unbeaufsichtigt liegengelassen wird. Tragen Sie persönliche Schutzaus- rüstung. Tragen Sie grundsätzlich Schutzbrille oder einen Gesichts- schutz, Schutzhelm und Gehörschutz. Wir empfehlen das Tragen von Gehörschutzkapseln mit einem SNR- Wert von 28 dB oder mehr. Tragen Sie schnittsichere Handschu- he. Tragen Sie rutschfeste Sicherheits- schuhe. 10 m Lebensgefahr durch Stromschlag ! Halten Sie sich mindestens 10 m von Überlandleitungen fern. Garantierter Schallleistungspegel Schutzklasse II Elektrogeräte gehören nicht in den Hausmüll Die Tankfüllung reicht für ca.10 Minu- ten Dauerbetrieb aus. Allgemeine Sicherheitshinwei- se für Elektrowerkzeuge Bevor Sie mit dem Hochentaster ar- beiten, machen Sie sich mit allen Be- dienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät. Lassen Sie sich Funktion, Wirkungsweise, Säge- techniken und Personenschutzausrüs- tung von einem erfahrenen Anwen- der oder Fachmann erklären.8 DE AT CH RESTRISIKEN Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeigneter Ge- hörschutz getragen wird. c) Gesundheitsschäden, die aus Hand- Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum ver- wendet wird oder nicht ordnungsgemäß geführt und gewartet wird. WARNUNG! Lesen Sie alle Si- cherheitshinweise und Anwei- sungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netz- kabel) und auf akkubetriebene Elektrowerk- zeuge (ohne Netzkabel). Arbeitsplatzsicherheit:

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord- nung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektro- werkzeug nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benut- zung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit: Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Der Anschlussstecker des Elektro- werkzeuges muss in die Steck- dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutz- geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- werkzeug erhöht das Risiko eines elektri- schen Schlages.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Gerätetei- len. Beschädigte oder verwickelte Kabel9 DE AT CH erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerk- zeug im Freien arbeiten, verwen- den Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Ver- längerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektro- werkzeuges in feuchter Um- gebung nicht vermeidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz ei- nes Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

• Schließen Sie das Gerät nach Möglich- keit nur an eine Steckdose mit Fehler- strom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Wenn ein Ersatz der Anschlussleitung er- forderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden. Sicherheit von Personen: Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerk- zeug, wenn Sie müde sind oder unter Einuss von Drogen, Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzaus- rüstung und immer eine Schutz- brille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsich- tigte Inbetriebnahme. Verge- wissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversor- gung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge- schaltet an die Stromversorgung an- schließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein- schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Verwendung und Behandlung des Elektrowerkzeuges:

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit10 DE AT CH das dafür bestimmte Elektro- werkzeug. Mit dem passenden Elek- trowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe- reich.

• Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteein- stellungen vornehmen, Zubehör- teile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese An- weisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klem- men, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun- gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für ande- re als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Inspizieren Sie die zu schneidende Fläche sorgfältig und beseitigen Sie alle Drähte oder sonstigen Fremdkörper. Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Ket- tensägen

• Halten Sie bei laufender Säge alle Körperteile von der Säge- kette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

• Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinte- ren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeits- haltung erhöht das Risiko von Verletzun- gen und darf nicht angewendet werden.

• Tragen Sie Schutzbrille und Gehör- schutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße11 DE AT CH wird empfohlen. Passende Schutzklei- dung mindert die Verletzungsgefahr durch umheriegendes Spanmaterial und zufälli- ges Berühren der Sägekette.

• Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum be- steht Verletzungsgefahr.

• Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standächen wie auf einer Leiter können zum Verlust des Gleichge- wichtes oder zum Verlust der Kontrolle über die Kettensäge führen.

• Rechnen Sie beim Schneiden ei- nes unter Spannung stehenden Astes damit, dass dieser zurück- federt. Wenn die Spannung in den Holzfasern freikommt, kann der gespann- te Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Ketten- säge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahr- scheinlichkeit einer versehentlichen Berüh- rung mit der laufenden Sägekette.

• Befolgen Sie die Anweisungen für die Schmierung, die Ketten- spannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder rei- ßen oder das Rückschlagrisiko erhöhen.

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.

• Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Bauma- terialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

• Halten Sie das Elektrowerkzeug nur an den isolierten Griffä- chen, da die Sägekette in Berüh- rung mit verborgenen Strom- leitungen oder dem Netzkabel des Gerätes kommen kann. Der Kontakt der Sägekette mit einer span- nungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Vorsichtsmaßnahmen gegen Rückschlag Achtung Rückschlag! Achten Sie beim Arbeiten auf Rückschlag des Gerätes. Es besteht Verletzungsgefahr. Sie ver- meiden Rückschläge durch Vorsicht und richt ige Sägetechnik.

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Ge- genstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (s. Abb. b).

• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer uner- warteten nach hinten gerichteten Reakti- on führen, bei der die Führungsschiene nach oben und in Richtung der Bedien- person geschlagen wird (s. Abb. a).

• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.

• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elekt- rowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend be- schrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stel- lung, in der Sie den Rückschlag- kräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in uner- warteten Situationen ermöglicht.

• Verwenden Sie stets vom Her- steller vorgeschriebene Ersatz- schienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rück- schlag führen.

• Halten Sie sich an die Anwei- sungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegren- zer erhöhen die Neigung zu Rückschlag.

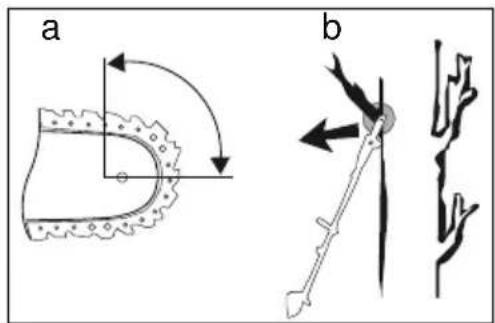

• Sägen Sie nicht mit der Schwert- spitze (siehe Abb. b). Es besteht Rückschlagsgefahr.

• Sorgen Sie dafür, dass keine Gegenstände am Boden liegen, über die Sie stolpern können. Weiterführende Sicherheits- hinweise

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht ent- sprechende Anschlussleitungen dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung oder Durchschneiden des13 DE AT CH Netzkabels sofort den Stecker aus der Steckdose.

• Halten Sie das Gerät, die Schneidgarni- tur und die Schwertschutzhülle in einem guten Gebrauchszustand, um Verletzun- gen vorzubeugen.

• Arbeiten Sie nicht mit einem beschä- digten, unvollständigen oder ohne Zustimmung des Herstellers geänderten Gerätes. Benutzen Sie das Gerät nie mit defekter Schutzausrüstung. Benutzen Sie das Gerät nicht bei defektem Ein-/Aus- schalter. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere das Schwert und die Kette. Prüfen Sie nach Fallenlassen das Gerät auf signikante Schäden oder Defekte.

• Starten Sie das Gerät nie, bevor Schwert, Sägekette und Kettenradabde- ckung korrekt montiert sind.

• Vergewissern Sie sich, dass das Gerät beim Starten und während der Arbeit nicht mit dem Erdboden, Steinen, Draht oder anderen Fremdkörpern in Berüh- rung kommt. Schalten Sie den Hochen- taster aus, bevor Sie ihn absetzen.

• Das Gerät ist für einen zweihändigen Betrieb ausgelegt. Arbeiten Sie niemals einhändig.

• Achten Sie beim Sägen auf einen siche- ren Stand. Arbeiten Sie nicht auf einer Leiter, im Baum oder unstabilen Stand- orten. Benutzen Sie den mitgelieferten Tragegurt. Seien Sie beim Arbeiten im Gefälle sehr vorsichtig. Sie könnten das Gleichgewicht verlieren.

• Führen Sie das Netzkabel grundsätzlich hinter der Bedienungsperson. Das Netz- kabel muss immer nach hinten von dem Hochentaster wegführen.

• Achten Sie beim Standortwechsel dar- auf, dass das Gerät ausgeschaltet ist und der Finger nicht den Ein-/Ausschalter berührt. Tragen Sie das Gerät mit nach hinten gerichteter Kette und Schwert. Bringen Sie für den Transport die Schwertschutzhülle an.

• Setzen Sie bei jedem Schnitt den Krallen- anschlag fest an und beginnen Sie erst dann mit dem Sägen.

• Seien Sie beim Sägen kleiner Büsche und Äste äußerst vorsichtig. Das dünne Astwerk kann sich in der Säge verfan- gen und in Ihre Richtung schlagen oder Sie aus dem Gleichgewicht bringen.

• Schneiden Sie kein am Boden liegendes Holz.

• Achten Sie beim Sägen eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Span- nung des Holzes plötzlich nachlässt. Es besteht Verletzungsgefahr.

• Versuchen Sie nicht im Falle eines Ver- kantens oder Einklemmens der Schneid- garnitur im Astwerk das Gerät durch Gewaltanwendung zu befreien. Schalten Sie das Gerät sofort aus und erst nach Entfernen der Blockade wieder ein. Es besteht Verletzungsgefahr! Montage

• Ziehen Sie vor allen Arbeiten am Hoch- entaster den Stecker.

• Tragen Sie Schutzhandschuhe.

• Führen Sie nur Arbeiten aus, die Sie sich selbst zutrauen.

• Bei Unsicherheiten wenden Sie sich an einen Fachmann oder direkt an unseren Service. Vor Inbetriebnahme des Hochentasters müssen Sie: - den Rundgriff montieren - den Schultergurt befestigen - Schwert und Sägekette montieren - die Sägekette spannen - Kettenöl einfüllen14 DE AT CH Rundgriff montieren Der Innensechskantschlüssel ( 26) bendet sich in seiner Halterung am Schnellverschluss

1. Setzen Sie den Rundgriff (14)

an gewünschter Position auf den Teleskopstiel.

2. Setzen Sie den Gegenhalter (7)

auf den Teleskopstiel.

3. Verschrauben Sie den Rundgriff

(14) und den Gegenhalter (7) mit- einander.

4. Durch leichtes Lösen der beiden

Schrauben können Sie die Höhe oder den Haltewinkel des Rund- griffes (14) durch Verschieben bzw. Drehen anpassen und die Schrauben wieder fest anziehen. Schultergurt befestigen Befestigen Sie den Karabinerhaken des Schultergurtes (12) an der Tragö- se (13) am Teleskopstiel des Gerätes. Schwert montieren Legen Sie das Schwert (2) mit der mittigen Längsfräsung über die mitti- ge Schwertführung (16). Montieren Sie die Sägekette. Sägekette montieren

1. Legen Sie die Sägekette (1) so

aus, dass die angeschrägten Schnittkanten der Kettenglieder im Uhrzeigersinn ausgerichtet sind.

2. Setzen Sie die Sägekette (1) in

die Nut des Schwertes (2) und auf das Kettenrad (18).

3. Zur Erleichterung der Montage po-

sitionieren Sie den Kettenspannstift (21) durch Drehen des Kettenspan- ners (5) bis zum Anschlag in Rich- tung Schwertbefestigungsschraube (4).

4. Setzen Sie die Kettenradabde-

ckung (6) auf und verschrauben Sie die Schwertbefestigung (4).

5. Die Schwertbefestigungsschraube

(4) ist lediglich mit leichter Hand- kraft anzuziehen. Die Bohrung (20) im Schwert (2) ist die Aufnahme des Kettenspann- stiftes (21). Das Gewinde (19) ist die Aufnah- me für die Schwertbefestigungs- schraube (4). Achten Sie auf die Positionierung des Kettenspannstiftes (21) in der Boh- rung (20) im Schwert (2). Der Ketten- spannstift (21) muss vollständig in die Bohrung (20) eintauchen. Sägekette spannen Die Spannung der Sägekette (1) ist wichtig für Ihre Sicherheit und die Funktion des Hoch- entasters. Eine richtig gespannte Sägekette (1) erhöht die Lebensdauer Ihres Gerätes.

• Die Sägekette (1) ist richtig gespannt, wenn sie sich ohne durchzuhängen mit der Hand (Schutzhandschuhe tragen) um das Schwert (2) ziehen lässt.

• Beim Ziehen an der Sägekette (1) mit 9N (ca. 1 kg) Zugkraft sollten Sägekette (1) und Schwert (2) nicht mehr als 2mm Abstand haben.

1. Drehen Sie die Schwertbefestigungs-

schraube (4) gegen den Uhrzeigersinn, um das Schwert (2) leicht zu lösen.

2. Die Spannung der Sägekette (1) regulie-15

DE AT CH ren Sie über den Kettenspanner (5).

3. Drehen Sie den Kettenspanner (5) im

Uhrzeigersinn, um die Spannung zu er- höhen.

4. Entsprechend können Sie durch eine

Drehung gegen den Uhrzeigersinn die Spannung der Sägekette (1) zurückneh- men.

5. Drehen Sie die Schwertbefestigungs-

schraube (4) im Uhrzeigersinn, um das Schwert (2) wieder zu befestigen. Bei neu gespannten Sägeketten (1) ist die Kettenspannung nochmals nach kur- zer Betriebszeit nachzustellen. Prüfen Sie vor jeder Nutzung des Hochentasters die Kettenspannung. Kettenschmierung Schalten Sie immer das Gerät ab und lassen Sie den Motor abkühlen, bevor Sie Kettenöl einfüllen. Durch Überlaufen von Öl besteht Brandgefahr. Schwert (2) und Sägekette (1) dürfen nie ohne Öl sein. Bei Nichtbeach- tung entsteht ein erhöhter Verschleiß an Schwert (2) und Sägekette (1). Der Hochentaster ist mit einer Öl-Automatik ausgestattet. Sobald der Motor läuft, ießt das Öl zum Schwert (2). Die Tankfüllung reicht für ca.10 Mi- nuten Dauerbetrieb aus. Kontrollieren Sie rechtzeitig den Ölstand. Kettenöl einfüllen:

• Kontrollieren Sie regelmäßig den Öl- stand im Sichtfenster (22) und füllen Sie rechtzeitig Öl nach.

• Verwenden Sie Grizzly Bio-Kettenöl, das Zusätze zur Her absetzung von Reibung und Abnutzung enthält. Sie können es über unser Service-Center bestellen (sie- he Adresse Seite 22).

• Wenn Grizzly Bio-Kettenöl nicht zur Verfügung steht, verwenden Sie Ketten- schmieröl mit geringem Anteil an Haftzu- sätzen.

1. Schrauben Sie den Öltankdeckel (23) ab

und füllen Sie das Kettenöl in den Tank.

2. Wischen Sie eventuell verschüttetes Öl

ab und schließen Sie den Öltankdeckel (23) wieder. Beachten Sie, dass die Säge nachölen kann. Inbetriebnahme Beachten Sie länderspezische und kommunale Vorschriften. Arbeiten Sie nicht mit dem Hochen- taster während allgemein üblicher oder vorgeschriebener Ruhezeiten. Kontrollieren Sie vor dem Start

• die Spannung der Sägekette (1)

• alle Muttern und Schrauben auf festen Sitz

• Entfernen Sie erst vor dem Start die Schwertschutzhülle (24)

• Stellen Sie sich die Arbeitslänge des Te- leskopstieles vor Einschalten des Gerätes ein.

• Achten Sie auf Ihre eigene Schutzklei- dung.

• Überprüfen Sie Ihren sicheren Stand.

• Überprüfen Sie Ihr Arbeitsumfeld.16 DE AT CH Ein- und Ausschalten

1. Legen Sie den Schultergurt (12) an.

Stellen Sie die Gurtlänge so ein, dass sich die Tragöse (13) auf Höhe der Hüfte bendet.

2. Schließen Sie das Gerät an einen Netz-

anschluss mit der auf dem Typenschild angegebenen Netzspannung an.

3. Halten Sie das Gerät entspannt und si-

4. Betätigen Sie die Einschaltsperre (11)

und schalten Sie das Gerät mit dem Ein-/Ausschalter (10) ein. Eine arretierbare Dauerbetriebsstellung ist aus Sicherheitsgründen nicht möglich.

5. Wenn Sie den Ein-/Ausschalter (10)

loslassen, schaltet sich das Gerät wieder ab. Eine geringe Restmenge an Kettenöl kann nach Beendigung des Betriebes am Gerät austreten. Teleskopstiel verstellen Der Teleskopstiel kann stufenlos über den Schnellverschluss (15) verstellt werden.

1. Klappen Sie den Hebel (15a)

entsprechend der Abbildung nach vorne und Sie können die Stiel- länge durch Schieben und Ziehen verändern.

2. Klappen Sie den Hebel (15a) wie-

der zurück und xieren Sie damit die gewünschte Arbeitslänge des Teleskopstieles.

3. Wenn Sich der Hebel (15a)

lockert, ziehen Sie die Innensechs- kantschraube (15b) mit Hilfe des Innensechskantschlüssels (26) fest. Griffverstellung

1. Öffnen Sie den Drehstern (8) und

schieben Sie den Handgriff (9) auf die gewünschte Position.

2. Befestigen Sie den Drehstern (8)

wieder. Sicheres Arbeiten

• Halten Sie das Gerät, die Schneidgarni- tur und die Schwertschutzhülle in einem guten Gebrauchszustand, um Verletzun- gen vorzubeugen.

• Prüfen Sie nach Fallenlassen das Gerät auf signikante Schäden oder Defekte.

• Beachten Sie den vorgeschriebenen Arbeitswinkel 60°±10°, um ein sicheres Arbeiten zu gewährleisten.

• Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz.

• Lassen Sie sich nicht zu einem unüber- legten Schnitt verleiten. Das könnte Sie selbst und andere gefährden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Wechseln Sie regelmäßig Ihre Arbeits- position. Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benut- zungsdauer verringern.17 DE AT CH Absägen eines kleinen Astes Setzen Sie Ihren Sägeschnitt von oben nach unten, wie nebenstehend abgebildet. Achten Sie auf ein vorzeitiges Durchbre- chen des Astes, falls Sie sich mit der Grö- ße und dem Gewicht verschätzt haben. Achten Sie grundsätzlich auf das herabfal- lende Schnittgut. Absägen größerer Äste Wählen Sie bei größeren Ästen zum kont- rollierten Absägen zuerst einen Entlastungs- schnitt (s. Abb. a). Dieser wird von unten ausgeführt. Sägen Sie im unteren Drittel des Astes ei- nen Einschnitt ein. Der eigentliche Ablängungsschnitt (s. Abb. b) erfolgt wieder von oben in möglichst ei- ner Linie mit dem ersten Schnitt, um diesen zu treffen. Absägen in Teilstücken Für große bzw. lange Äste ist ein Absägen in Teilstücken zu empfehlen. Nur so können Sie die Einschlagstelle des Schnittgutes sicher beeinussen. Räumen Sie die bereits abgelängten Teilstü- cke am Boden aus Ihrem Standbereich. Sägetechniken Beachten Sie grundsätzlich die Gefahr von zurückschlagenden Ästen.18 DE AT CH Transport

• Benutzen Sie beim Transport die Schwertschutzhülle ( 24).

• Achten Sie darauf, das Gerät beim Tra- gen nicht einzuschalten. Reinigung

• Benutzen Sie keine Lösungsmittel oder Benzin. Ein trockener Lappen oder eine leichte Seifenlauge reichen aus.

• Wischen Sie die Sägekette (1) nur tro- cken ab. Aufbewahrung

• Reinigen Sie das Gerät vor der Aufbe- wahrung.

• Bringen Sie die Schwertschutzhülle (

• Der Lagerort muss frostfrei und trocken sein.

• Setzen Sie das Gerät nicht über einen längeren Zeitraum direkter Sonnenein- strahlung aus.

• Der Lagerort darf für Kinder nicht zu- gänglich sein. Schneidzähne schärfen Das Nachschärfen einer Sägekette über- lassen Sie einem Fachmann oder gehen entsprechend der Betriebsanleitung Ihres Sä- gekettenschärfgerätes vor. Das Nachschärfen einer Sägekette bedarf einiger Übung. Im Zweifel ist der Austausch der Sägekette vor- zuziehen. Entsorgung/Umwelt- schutz Entsorgen Sie Altöl umweltgerecht - geben Sie es an einer Entsorgungsstelle ab. Schüt- ten Sie Altöl nicht in die Kanalisation oder in den Abuss. Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Elektrogeräte gehören nicht in den Hausmüll. Entleeren Sie den Öltank sorgfältig und ge- ben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metall- teile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt wer- den. Fragen Sie hierzu unser Service-Center. Beiliegendes Zubehör 12 Schultergurt 24 Schwertschutzhülle 25 60 ml Grizzly Bio-Kettenöl 26 Innensechskantschlüssel19 DE AT CH Geräteteil Aktion Vor jedem Gebrauch Nach jedem Ge- brauch Komplettes Gerät Zustand prüfen, beschädigte Teile bei Be- darf ersetzen

Zugängliche Schrauben und Muttern nachziehen

18) prüfen, bei Bedarf ersetzen

prüfen, bei Bedarf nachschleifen oder erset- zen

reinigen (bei längerem Nichtgebrauch ölen)

reinigen (bei längerem Nichtgebrauch ölen)

Öltank prüfen, bei Bedarf nachfüllen

Wartungsintervalle Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung wird die Lebensdauer verlängert. Sie erreichen zu- dem optimale Schnittleistungen und vermeiden Unfälle.20 DE AT CH Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Haussicherung spricht an Steckdose, Netzkabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann, Haussicherung prüfen, Ein-/Ausschalter (

Reparatur durch Kundendienst Kohlebürsten abgenutzt Motor defekt Schlechte Schneid- leistung Sägekette (

Sägekette richtig montieren Sägekette (

Schneidzähne schärfen oder neue Kette aufziehen Kettenspannung ungenügend Kettenspannung überprüfen Säge läuft schwer, Kette (

Kettenspannung ungenügend Kettenspannung überprüfen Kette (

heiß, Rauchentwick- lung beim Sägen, Verfärbung des Schwertes Zu wenig Kettenöl Ölstand prüfen und ggf. Kettenöl nachfüllen,Öl-Automatik prüfen und ggf. Ölaususskanal ( 17) reinigen oder Reparatur durch Kundendienst Teleskopstiel lässt sich nicht feststellen Innensechskantschraube ( 15b) am Schnellverschluss (

• Innensechskantschraube ( 15b) anziehen Ersatzteile Die nachfolgenden Ersatzteile können Sie über das Service-Center bestellen (siehe Sei- te 22). Geben Sie bitte bei Ihrer Bestellung den Maschinentyp und die Nummer des Ersatzteiles an. Oregon Ersatz-Sägekette p. 3009
• 1400 Oregon Ersatzschwert p. 3010
• 0100 Bio-Kettenöl 1 l p. 3023
• 0001 Bio-Kettenöl 5 l 0002 Sollten weitere Ersatzteile erforderlich sein, entnehmen Sie die Teilenummer bitte der Explosionszeichnung. Die Oregon Ersatz-Sägekette darf nur in Verbindung mit dem zugehörigen Oregon- Schwert und der dafür zu- gelassenen Kettensäge ver- wendet werden. Es besteht Verletzungsgefahr. Zubehör kann online unter www.grizzly.biz/shop bestellt werden.21 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garan- tie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kauf- datum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres- Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemel- det werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlie- ferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Schwert, Kette, Kettenrad, Kohlebürsten) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Be- triebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs- anleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch be- stimmt. Bei missbräuchlicher und unsachge- mäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autori- sierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: p. 3023

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN12345) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Betriebsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zu-22 DE AT CH Service-Center Service Deutschland Tel.: 01805772033 (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) E-Mail: grizzly@lidl.de IAN 79061 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: grizzly@lidl.at IAN 79061 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 79061 Service- Niederlassung Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kon- taktieren Sie zunächst das oben genannte Service-Center. Grizzly Gartengeräte GmbH & CO KG Kundenservice Georgenhäuser Str. 1 64409 Messel Homepage: www.grizzly.biz A.S.A. Marina AG Postfach Nr. 406 6906 Lugano Cassarate

nächst die nachfolgend benannte Servi- ceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

Am Gewerbepark 2 D-64823 Groß-Umstadt
