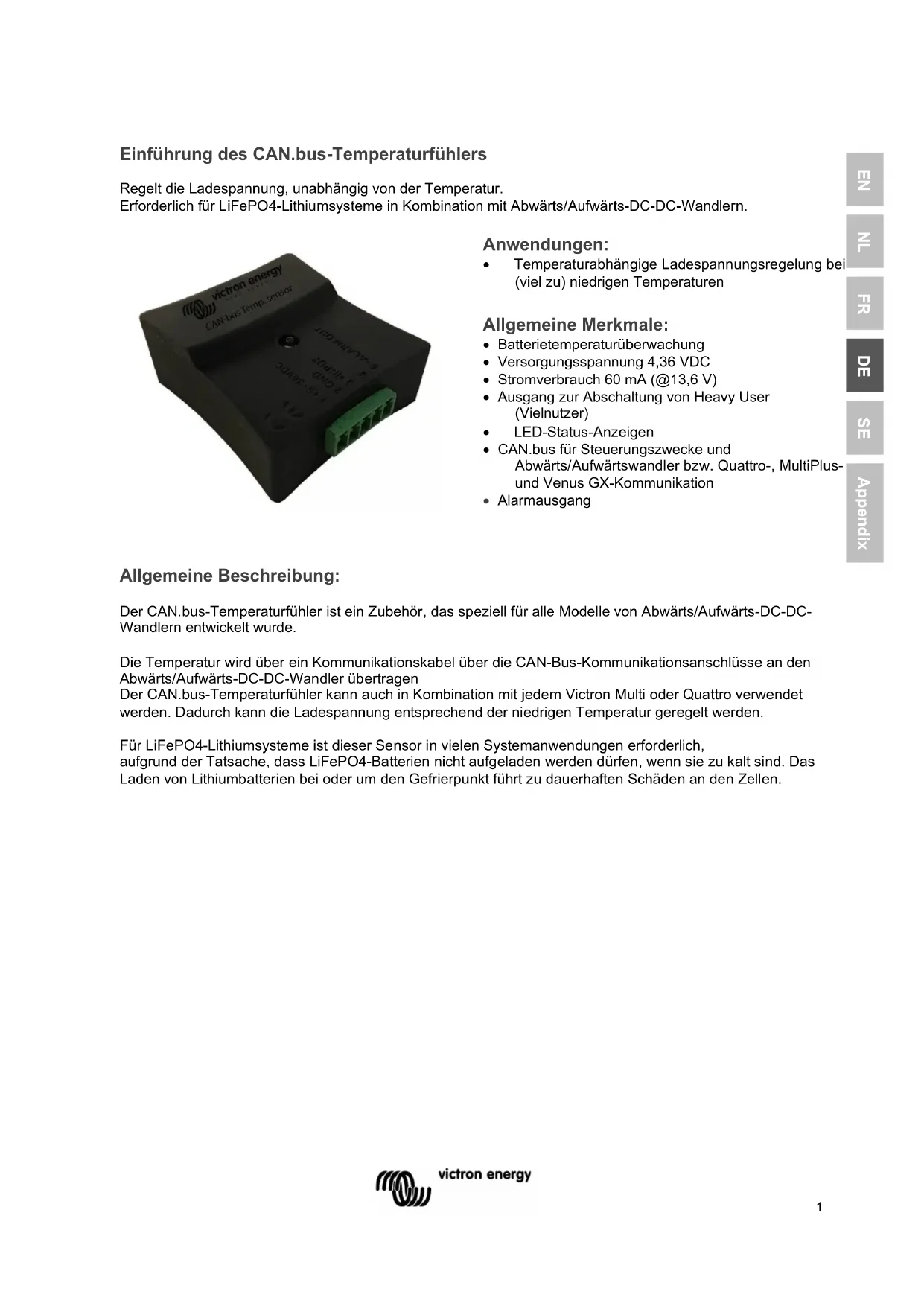

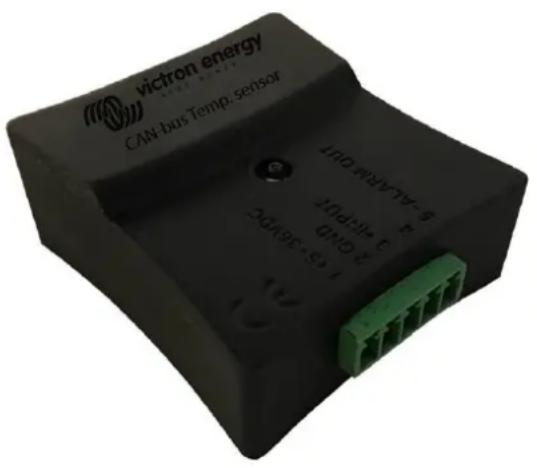

Einführung des CAN.bus-Temperaturfühlers

Regelt die Ladespannung, unabhängig von der Temperatur.

Erforderlich für LiFePO4-Lithiumsysteme in Kombination mit Abwärts/Aufwärts-DC-DC-Wandlern.

victron energy CAN-bus Temp. sensor 5-5 ALARM OUT 2-5 CAMP 3-5 ACVDC 1-5-34-4000

Anwendungen:

- Temperaturabhängige Ladespannungsregelung bei (viel zu) niedrigen Temperaturen

Allgemeine Merkmale:

• Batterietemperaturüberwachung
  • Versorgungsspannung 4,36 VDC
  • Stromverbrauch 60 mA (@13,6 V)
• Ausgang zur Abschaltung von Heavy User (Vielnutzer)
  • LED-Status-Anzeigen
• CAN.bus für Steuerungszwecke und Abwärts/Aufwärtswandler bzw. Quattro-, MultiPlus- und Venus GX-Kommunikation
• Alarmausgang

Allgemeine Beschreibung:

Der CAN.bus-Temperaturfühler ist ein Zubehör, das speziell für alle Modelle von Abwärts/Aufwärts-DC-DC-Wandlern entwickelt wurde.

Die Temperatur wird über ein Kommunikationskabel über die CAN-Bus-Kommunikationsanschlüsse an den Abwärts/Aufwärts-DC-DC-Wandler übertragen

Der CAN.bus-Temperaturfühler kann auch in Kombination mit jedem Victron Multi oder Quattro verwendet werden. Dadurch kann die Ladespannung entsprechend der niedrigen Temperatur geregelt werden.

Für LiFePO4-Lithiumsysteme ist dieser Sensor in vielen Systemanwendungen erforderlich, aufgrund der Tatsache, dass LiFePO4-Batterien nicht aufgeladen werden dürfen, wenn sie zu kalt sind. Das Laden von Lithiumbatterien bei oder um den Gefrierpunkt führt zu dauerhaften Schäden an den Zellen.

Warnhinweise

Lesen Sie vor dem Installieren und der Inbetriebnahme des Gerätes sorgfältig dieses Handbuch.

Bewahren Sie das Handbuch sicher auf und geben Sie es gegebenenfalls an einen neuen Nutzer des Gerätes weiter!

Erläuterung der verwendeten Symbole

GEFAHR!

Sicherheitshinweis:

Die Nichteinhaltung kann zu ernsthaften

Verletzungen bis hin zum Tod führen.

WARNHINWEIS!

Sicherheitshinweis:

Die Nichteinhaltung kann zu ernsthaften

Verletzungen

bis hin zum Tod führen.

ACHTUNG!

Durch Nichtbefolgen kann Eigentum beschädigt

und die

Funktion des Geräts beeinträchtigt werden.

ANLEITUNG

Zusätzliche Informationen zum Betrieb des

Geräts.

Allgemeine Sicherheitshinweise

Der Hersteller kann in folgenden Fällen nicht haftbar gemacht werden:

• Fehler bei der Montage oder beim Anschließen
• Beschädigungen des Geräts durch mechanisches Einwirken oder Überspannung
• Bautechnische Veränderungen am Gerät ohne vorherige ausdrückliche Genehmigung durch den Hersteller
• Eine nicht im Handbuch vorgesehene, zweckentfremdet Nutzung
  Beachten Sie zu Ihrer eigenen Sicherheit, dass bei der Installation und Benutzung von Elektrogeräten stets das Risiko eines elektrischen Schlages, eines Brandes oder einer Verletzung besteht!

Allgemeine Sicherheitshinweise

	GEFAHR!Im Falle eines Brandes ist ein spezifisch für Elektrobrände geeigneter Feuerlöscher zu verwenden. Sorgen Sie dafür, dass ein solcher im Gebäude stets griffbereit ist und verwenden Sie ihn ordnungsgemäß.
	WARNHINWEIS!Verwenden Sie das Gerät nicht anders als hier beschrieben.Achten Sie darauf, dass sich die Plus-(+) und Minus-(-) Pole niemals berühren.Unterbrechen Sie in folgenden Fällen die Verbindung zur Batterie:- bei der Durchführung von Reinigungs- und Wartungsaufgaben- beim Ersetzen einer Sicherung (nur durch Fachpersonal)Bei der Demontage des Produkts:– alle Anschlüsse trennen– sicherstellen, dass alle Ein- und Ausgänge spannungsfrei sindIst ein Produkt oder ein Anschlusskabel offensichtlich beschädigt, darf das Gerät nicht in Betrieb genommen werden.Sollte das Anschlusskabel dieses Gerätes beschädigt sein, muss es von einem Fachmann ersetzt werden.Reparaturen an diesem Gerät dürfen nur durch den Hersteller vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können beträchtliche Gefahren darstellen.Das Produkt darf nicht durch Kinder, Personen mit unzureichenden körperlichen, sensorischen und mentalen Fähigkeiten oder Personen mit unzulänglicher Erfahrung und mangelnden Kenntnissen bedient werden. Der Nutzer sollte sich die Gefahren, die die Nutzung des Geräts mit sich bringt, bewusst machen.Elektrogeräte sind kein Spielzeug. Lagern und benutzen Sie das Gerät deshalb außerhalb der Reichweite von Kindern und stellen Sie sicher, dass Kinder nicht damit spielen.
	ACHTUNG!Überprüfen Sie vor Inbetriebnahme, dass die eingestellte Spannung am Gerät der Systemspannung der vorhandenen Stromversorgung entspricht.Sorgen Sie dafür, dass andere Objekte keinen Kurzschluss an den Geräteanschlüssen verursachen können.Lagern Sie das Produkt an einem trockenen und Kühlen Ort.

Sicherheitsvorkehrungen bei der Montage des Produkts

	GEFAHR!Montieren Sie das Gerät niemals an gas- oder staubexplosionsgefährdeten Orten.
	WARNHINWEIS!Achten Sie auf Sie darauf, dass das Produkt fest montiert ist!Es darf nicht herunterfallen und auch keinen Kontakt zu umliegenden Objekten haben.
	ACHTUNG!Setzen Sie das Produkt keinen Wärmequellen (wie Sonneneinstrahlung, Heizung, etc.) aus.Vermeiden Sie ein zusätzliches Erhitzen des Produkts.Installieren Sie das Produkt an einem trockenen und spritzwassergeschützten Ort.

Sicherheitsvorkehrungen an den Elektroanschlüssen des Produkts

	GEFAHR!Lebensgefahr durch Stromschlag!Sorgen Sie dafür, dass jemand in der Nähe ist, wenn Sie an der Elektrik arbeiten, um gegebenenfalls Hilfe zu holen.Bei Installationsarbeiten auf Booten: Eine unsachgemäße Installation von Elektrogeräten auf Booten kann zu Korrosionsschäden am Boot führen. Lassen Sie das Gerät nur durch einen Fachmann anschließen.
	WARNHINWEIS!Achten Sie auf einen ausreichenden Kabeldurchmesser.Montieren Sie die Kabel so, dass sie nicht durch Türen oder die Motorhaube beschädigt werden können. Defekte Kabel können lebensgefährlich sein und müssen ersetzt werden.Sorgen Sie bei der Installation der Kabel dafür, dass niemand darüber stolpem kann und dass die Kabel nicht beschädigt werden können.
	ACHTUNG!Wenn Kabel durch Blechwände oder andere Öffnungen mit scharfen Kanten geleitet werden müssen verwenden Sie Kabelschläuche.Verlegen Sie ein AC- und DC-Kabel nicht zusammen im gleichen Kabelschlauch.Dehnen Sie die Kabelschläuche nicht und knicken Sie sie nicht ab.Befestigen Sie die Kabel mit den ordnungsgemäßen Materialien und Werkzeugen.Niemals an den Kabeln ziehen. Verwenden Sie Kabel mit der entsprechenden Länge und dem der Länge entsprechenden Durchmesser.

Sichere Verwendung des Produkts

WARNHINWEIS!Sofern das Produkt in Räumen mit Blei-Säure-Batterien verwendet wird, sollten diese Räume gut belüftet sein. Diese Batterien setzen explosives Wasserstoffgas frei, das durch elektrischen Funkenflug leicht entzündlich ist.ACHTUNG!Dieses Gerät darf nicht verwendet werden:- in einer salzhaltigen, feuchten oder Nassen Umgebung- in der Nähe von aggressiven Dämpfen- in der Nähe von entflammbaren Materialien- in explosionsgefährdeten UmgebungenÜberprüfen Sie vor der Nutzung, ob die Kabel und Anschlüsse trocken sind.Unterbrechen Sie vor Arbeiten am Gerät stets zunächst die Stromversorgung.An Teilen des Geräts können auch nach der Stromkreisunterbrechung noch Spannungen anliegen.Trennen Sie die Kabel nicht ab, wenn das Produkt noch in Betrieb ist.

ACHTUNG!Achten Sie darauf, dass das Produkt nicht abgedeckt oder an einem zu engen Ort installiert wird.Sorgen Sie für eine ausreichende Belüftung.

Sicherheitshinweise beim Umgang mit den Batterien

WARNHINWEIS!Batterien können scharfe und ätzende Säuren enthalten. Vermeiden Sie sämtlichen Kontakt mit den Batterieflüssigkeiten. Waschen Sie bei Hautkontakt die betreffenden Stellen mit Wasser ab. Suchen Sie bei Verletzungen durch die Batteriesäuren stets einen Arzt auf.ACHTUNG!Nehmen Sie vor Arbeiten an Batterien sämtliche metallischen Objekte wie Uhren oder Ringe ab.Blei-Säure-Batterien können Kurzschluss-Ströme verursachen, die zu ernsten Verbrennungen führen können.Explosionsgefahr!Tragen Sie bei Arbeiten an Batterien stets Schutzbrille und Sicherheitskleidung. Berühren Sie während Sie an den Batterien arbeiten nicht Ihre Augen.Rauchen Sie nicht und achten Sie darauf, dass in der Nähe des Motors oder der Batterie keine Funken gebildet werden können.Versuchen Sie nicht, gefrorene oder defekte Batterien aufzuladen. Sollte eine Batterie gefroren sein, bringen Sie sie an einen frostfreien Raum und warten Sie, bis sie die Umgebungstemperatur erreicht hat. Beginnen Sie erst dann mit dem Ladevorgang.

ACHTUNG!Nur aufladbare Batterien (Akkus) verwenden.Achten Sie darauf, dass die Kabel einen ausreichenden Durchmesser haben.Bringen Sie am Pluskabel eine Sicherung an.Achten Sie darauf, dass keine metallischen Teile auf die Batterie fallen können. Dadurch können Funken gebildet oder die Batterie oder andere elektrische Teile kurzgeschlossen werden.Achten Sie beim Anschließen auf die richtige Polarität.Bitte beachten Sie die Anweisungen in den jeweiligen Hersteller-Handbüchern zu der Batterie und dem Gerät.Wenn die Batterie entfernt werden muss, trennen Sie immer zunächst den Erdungsanschluss. Trennen Sie dann die anderen Verbindungen und alle Verbraucheranschlüsse von der Batterie, bevor Sie diese herausnehmen.

Anschluss

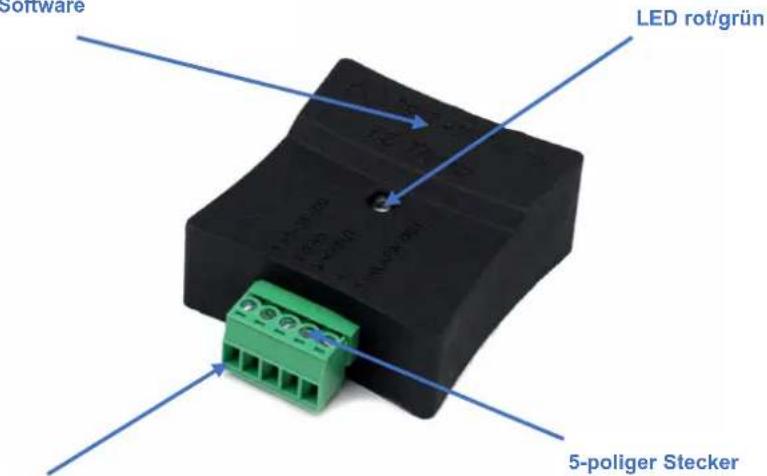

CAN-Bus-Anschluss zur Einstellung der Temperaturschwelle mit Hilfe der TSConfig-Software

Software LED rot/grün 5-poliger Stecker

Pol 1

Anschlüsse auf 5-poligem Stecker

Pol 1 + 12/24 V-Einspeisung (Hinweis: Pol 1 nicht gleichzeitig mit dem CAN-Bus-Kabel verwenden!!!)
Pol 2 GND/Min/Erde
Pol 3 + Eingang (keine Funktion)
Pol 4 (keine Funktion)
Pol 5 - geschalteter Ausgang an Erde/GND, aktiv im Falle eines Temperaturalarms

LED Anzeigen
LED-Farbe	LED-Anzeige	Statusanzeige
Grün	Grün 1 Sek., danach rot	Inbetriebnahme
	Grüne LED blinkt 1 x alle 4 Sekunden	Die Temperatur liegt über dem eingestellten Schwellenwert
	Grüne LED blinkt 3 x	Der CAN-Bus-Temperaturfühler hat einen neuen Schwellenwert von der 800/1600
Rot / Grün	Ein kurzer roter Blitz, gefolgt von 3 x grün	CAN-Bus-Anschluss
Rot	Ein langer roter Blitz (1 Sekunde)	Stand-Alone-Modus, keine CAN-Bus-Verbindung
	Rote LED blinkt 3 x alle 4 Sekunden	Der CAN-Bus-Temperaturfühler hat (noch) keinen gültigen Schwellenwert
	Rote LED leuchtet 1 Sekunde lang auf	Die Temperatur hat den eingestellten Schwellenwert erreicht (Alarmstatus aktiv)
	Rote LED blinkt 1 x alle 4 Sekunden	Die Temperatur hat den eingestellten Schwellenwert erreicht

Technische Spezifikation
Maße	57,6 x 40 x 15,8 mm (LxBxH) (inkl. Anschlüsse)
Gewicht	12 Gramm
Versorgungsspannung	4,36 VDC
Stromverbrauch	60 mA (bei 13,6 V)
Alarmausgang (Pol 5)	350 mA Offener Anschluss (schaltet auf GND/Erde)

Installation

Wichtig!

Grundeinstellungen

Wenn das Gerät zum ersten Mal verwendet wird, müssen die folgenden Grundeinstellungen vorgenommen werden:

Programmierung des Schwellenwertes

• Schließen Sie den CAN-Bus-Temperaturfühler über das CAN-Bus-Kabel an einen 800 C/1600 an.
• Kreuzen Sie das Kontrollkästchen 80 an und geben Sie die gewünschten Parameter ein
• Klicken Sie auf „Alle Einstellungen an den Wandler senden“
• Nicht mehr als 4 Sekunden später blinkt die grüne LED auf dem CAN-Bus-Temperaturfühler dreimal zur Bestätigung

Nach dem Einschalten des 800 C/1600 oder nach einem Zurücksetzen dauert es nicht mehr als 4 Sekunden, bevor der CAN-Bus-Temperaturfühler eine CAN-Nachricht an den Wandler sendet. Bis zum Empfang einer Nachricht können die Worte "kein Signal" im TSConfig-Monitorfenster angezeigt werden.

Falls die Verbindung zum CAN-Bus-Temperaturfühler verloren geht (aufgrund eines Kabelbruchs), zeigt der 800 C/1600

spätestens 12 Sekunden danach "kein Signal" an. Falls dies geschieht, wird die am 800 C/1600 programmierte Temperaturschwelle nicht verwendet zur Begrenzung der Ladespannung.

Monitor

1 Input voltage:

13.7 V

3 Output voltage:

6,5 V

4 Output current:

0 A

5 Temperature pcb:

23 ℃

Einstellung des CAN-Bus-Temperaturfühlers als eigenständiges Modul

Wenn der CAN-Bus-Temperaturfühler als eigenständiges Modul verwendet wird, muss zunächst ein Temperatur-(Alarm-)Schwellenwert programmiert werden.

Die Programmierung eines Schwellenwertes kann nur mit einem 800 C/1600 und der TSConfig-Software durchgeführt werden.

Alarm

Wenn die Temperatur den Schwellenwert erreicht hat (= Wandler aus), wird der Wandler abgeschaltet (das Einschalten wird blockiert).

Die Blockierung wird erst aufgehoben, wenn die Temperatur über einen Zeitraum von 5 Minuten über die Alarmschwelle gestiegen ist.

VE.Bus BMS VE.Bus VE MultiPlus VE Lithium BMS Battery TS Temp 12345 Tsense

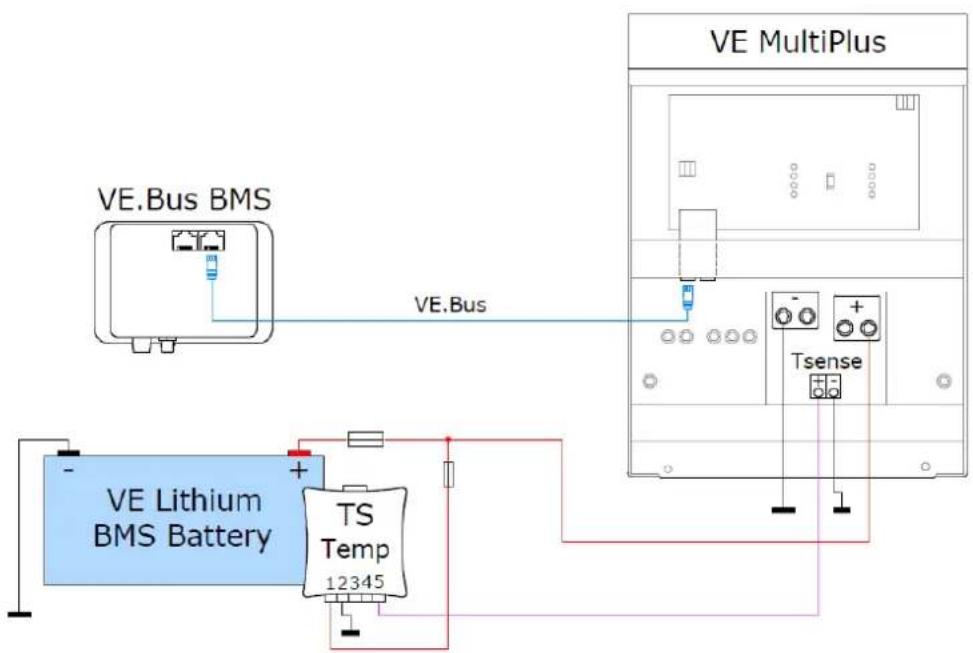

CAN-Bus-Temperaturfühler mit einem Quattro oder MultiPlus und einer Victron Lithium-BMS-Batterie
MultiPlus-Ladestromregelung, wenn die Temperatur zu niedrig ist

Alternator B+ Starter Battery TS CANbus TS DC-DC Charge Disconnect VE.Bus BMS TS Temp VE Lithium BMS Battery

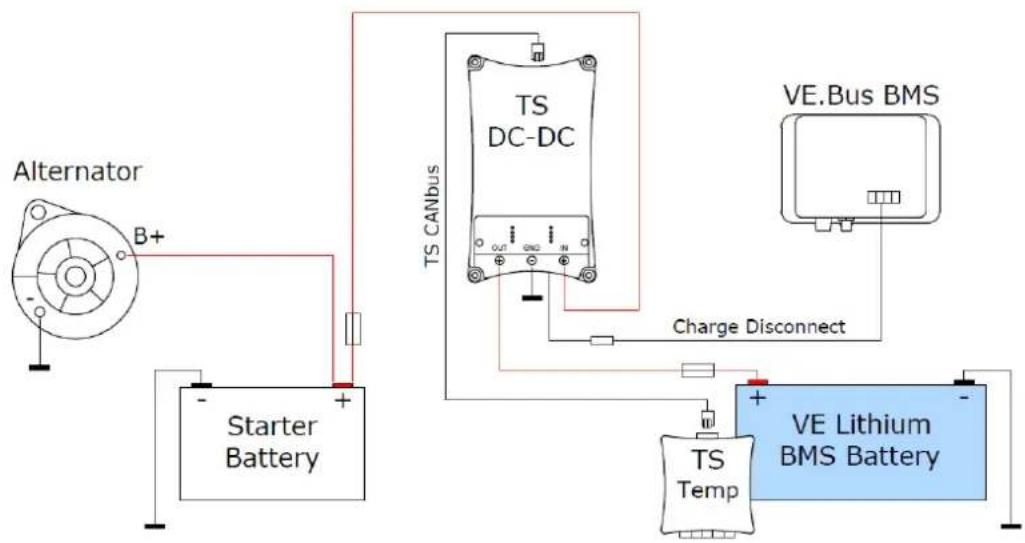

CAN-Bus-Temperaturfühler mit einem Abwärts/Aufwärtswandler und einer Victron Lithium-BMS-Batterie
Abwärts-Boost-Wandler-Ladespannungsregler, wenn die Temperatur zu niedrig ist

Stift 4 (ingen funktion)
