BEDIENUNGSANLEITUNG BS 410 Connect MEDISANA

• Diese Waage ist nicht geeignet für Menschen mit Herzschrittmachern oder anderen medizinischen Implantaten. Bei Zuckerkrankheit oder anderen medizinischen/körperlichen Einschränkungen kann die Angabe des Körperfettes ungenau sein. Gleiches gilt auch für sehr sportlich trainierte Menschen.

• Dieses Gerät ist für Schwangere nicht geeignet!

• Die Waage ist für den Hausgebrauch gefertigt. Sie ist nicht für den gewerblichen Einsatz in Kran- kenhäusern oder sonstigen medizinischen Einrichtungen bestimmt.

• Platzieren Sie die Waage an einem Ort, an dem weder extreme Temperaturen noch extreme Luft- feuchtigkeit auftreten. Halten Sie die Waage von Wasser fern.

• Stellen Sie die Waage niemals auf einen unebenen Untergrund. Steigen Sie niemals nur auf eine Ecke der Waage. Stellen Sie sich beim Wiegen nicht auf eine Seite und nicht auf den Rand der Waage.

• Besteigen Sie die Waage niemals mit nassen Füßen. Besteigen Sie die Waage niemals mit Socken.

• Die Waage hat einen Messbereich bis zu 180 kg, 396 lb, 28 st. Überladen Sie die Waage nicht, das könnte zu einem dauerhaften Schaden an ihr führen.

Gehen Sie vorsichtig mit der Waage um. Vermeiden Sie Schläge und Erschütterungen der Waage. Las- sen Sie sie nicht fallen und lassen Sie nichts darauf fallen.

• Im Falle von Störungen reparieren Sie das Gerät nicht selbst, da dadurch jeglicher Garantieanspruch erlischt. Lassen Sie Reparaturen nur von autorisierten Servicestellen durchführen.

• Kinder dürfen nicht mit dem Gerät spielen.

WARNUNG! Achten Sie darauf, dass die Verpackungsfolien nicht in die Hände von Kindern gelangen! Es besteht Erstickungsgefahr. Batterien von Kindern fernhalten! Batterien nicht auseinandernehmen! Nicht wiederaufladen! Nicht kurzschließen! Nicht ins Feuer werfen. Sollte eine Batterie verschluckt wor- den sein, ist sofort ein Arzt aufzusuchen! 2 Lieferumfang

• 1 MEDISANA Körper-Analysewaage BS 410 CONNECT

• 4 x 1,5 V Batterien (Typ AAA) • 1 Gebrauchsanweisung

Batterie einsetzen/wechseln Bevor Sie Ihre digitale Waage in Betrieb nehmen, legen Sie die vier beigefügten 1,5 V-Batterien (Typ AAA) in das Gerät ein. Öffnen Sie dazu das Batteriefach

auf der Unterseite des Gerätes und setzen Sie die Batterien ein. Achten Sie dabei auf die Polarität. Wechseln Sie die Batterie aus, wenn das Batteriewechsel-Symbol "LO" im Display

erscheint oder wenn im Display nichts angezeigt wird, nachdem Sie das Gerät betreten haben. 4 Gewichtseinheit ändern Sie können sich Ihr Gewicht in Kilogramm (kg), Pfund (lb) oder Stone (st) anzeigen lassen. Schalten Sie die Waage ein. Sobald im Display "0.0" angezeigt wird, wählen Sie durch Drücken der ▲-Taste

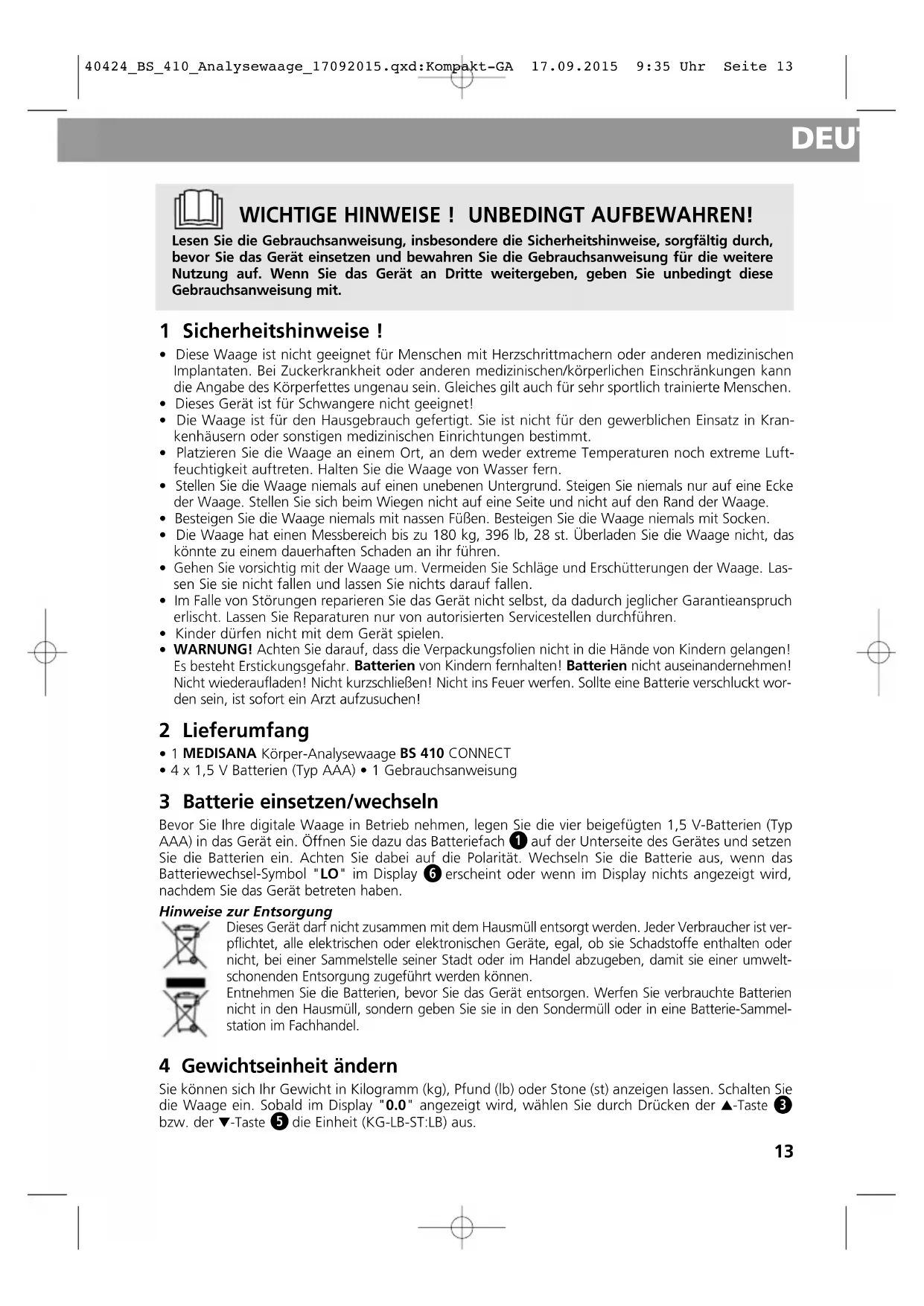

die Einheit (KG-LB-ST:LB) aus. WICHTIGE HINWEISE ! UNBEDINGT AUFBEWAHREN! Lesen Sie die Gebrauchsanweisung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie die Gebrauchsanweisung für die weitere Nutzung auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie unbedingt diese Gebrauchsanweisung mit. Hinweise zur Entsorgung Dieses Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden. Jeder Verbraucher ist ver- pflichtet, alle elektrischen oder elektronischen Geräte, egal, ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Stadt oder im Handel abzugeben, damit sie einer umwelt- schonenden Entsorgung zugeführt werden können. Entnehmen Sie die Batterien, bevor Sie das Gerät entsorgen. Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie sie in den Sondermüll oder in eine Batterie-Sammel- station im Fachhandel. DEUTSCHDEUTSCH 40424_BS_410_Analysewaage_17092015.qxd:Kompakt-GA 17.09.2015 9:35 Uhr Seite 135 Einfache Gewichtsmessung mit der „Step-On“-Funktion

1. Achten Sie darauf, dass die Waage auf festem und ebenem Boden steht. Wenn Sie sich wiegen

möchten, die Waage aber unmittelbar zuvor bewegt haben, müssen Sie die Waage zunächst initia-lisieren. Drücken Sie hierzu mit dem Fuß kurz die Mitte der Waagenoberfläche. Im Display erscheint "0.0 kg". Wenn sich die Waage abgeschaltet hat, ist sie für die“step-on”-Funktion bereit. Wurde die Waage vorher nicht bewegt, entfällt dieser Vorgang.

2. Steigen Sie auf die Waage und bleiben Sie ruhig stehen. Das Gerät schaltet sich automatisch ein

und im Display wird kurz "0.0 kg" angezeigt.3. Ihr Gewicht wird gemessen, blinkt zweimal und wird anschließend fest angezeigt.4. Steigen Sie von der Waage. Die Waage schaltet sich nach ca. 10 Sek. automatisch aus. 6 Persönliche Daten programmieren Die Waage kann die Daten (Geschlecht, Größe, Alter) von 8 Personen + Gästemodus (P0): wiegen,messen und ausgenommen P 0 speichern. Die Waage hat voreingestellte Werte. Diese Werte sind:kg, Frau, 25 Jahre, 165 cm.1. Drücken Sie die SET-Taste , um die Waage einzuschalten. Im Display blinkt der Speicherplatz.

2. Nun können Sie durch Drücken der ▲-Taste

bzw. ▼-Taste den gewünschten Speicher-platz für ihr Benutzerprofil (0 - 8) auswählen.3. Drücken Sie die SET-Taste , um die Einstellung zu speichern. Im Display beginnt das Symbolfür das Geschlecht zu blinken.= Mann = Frau = Mann/Athlete = Frau/Athletin

4. Stellen Sie Ihr Geschlecht ein, indem Sie mit der ▲-Taste

bzw. ▼-Taste das entsprechen-de Symbol im Display auswählen.5. Drücken Sie die SET-Taste , um die Einstellung zu speichern. Die voreingestellte Körpergrößebeginnt im Display zu blinken.

6. Stellen Sie nun mit der ▲-Taste

bzw. ▼-Taste Ihre Körpergröße ein.7. Drücken Sie die SET-Taste , um die Einstellung zu speichern. Das voreingestellte Alter beginntim Display zu blinken.

8. Stellen Sie mit der ▲-Taste

bzw. ▼-Taste Ihr Alter ein.9. Drücken Sie die SET-Taste , um die Einstellung zu speichern.

10. Der Einstellungsvorgang ist jetzt abgeschlossen. Im Display wird "0.0" anzeigt.

7 Wiegen und Messen des Körperfettwertes, Wassergehaltes

1. Drücken Sie die SET-Taste

, um die Waage einzuschalten. Im Display blinkt der Speicherplatz.

2. Durch Drücken der ▲-Taste-

bzw. ▼-Taste wählen Sie Ihren persönlichen Speicherplatz (0 - 8).3. Ihre gespeicherten persönlichen Daten werden angezeigt.

4. Warten Sie, bis "0.0" im Display erscheint. Steigen Sie barfuß auf die Waage und bleiben Sie ruhig

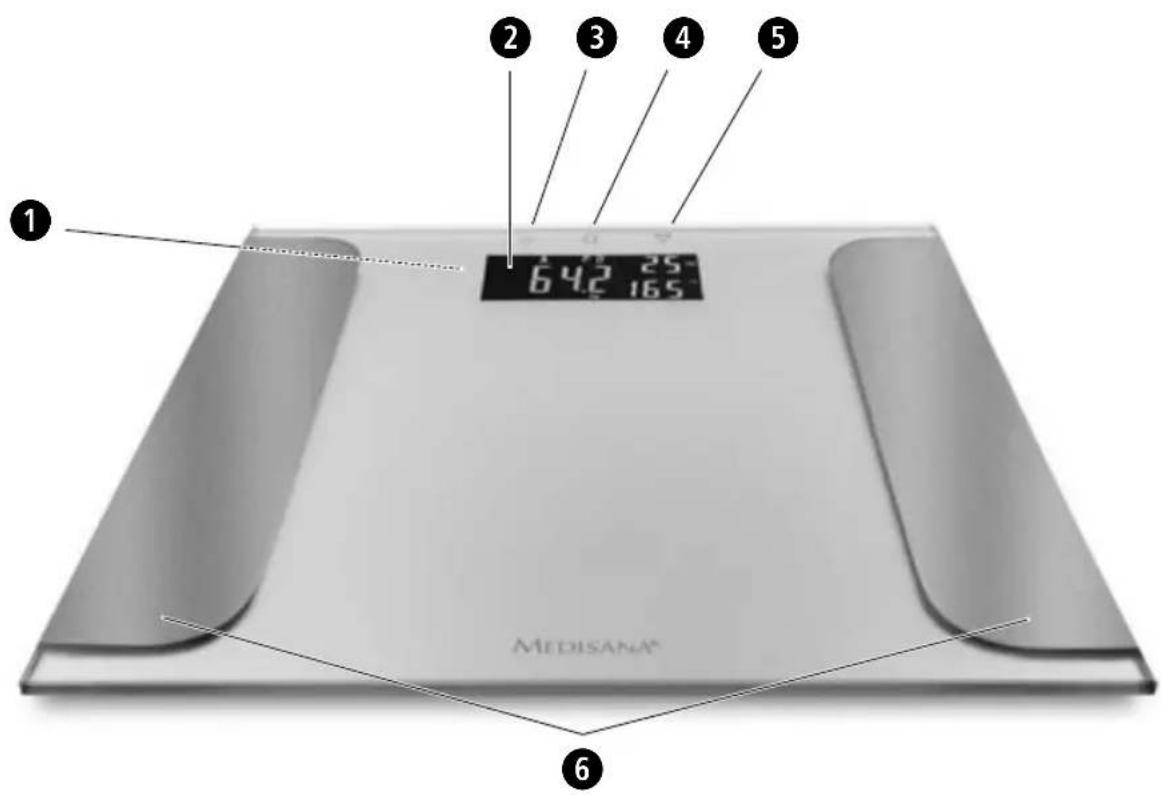

stehen. Platzieren Sie Ihre Füße auf den Elektroden . Zunächst wird das Gewicht angezeigt.

5. Im Display werden zunächst die gemessenen Werte für Körperfett und Körperwasser angezeigt.

Danach wechselt die Anzeige zu den Werten von kcal-Bedarf (BMR), Muskelmasse, Knochenmasse.Die Anzeigenfolge der gemessenen Werte wiederholt sich noch dreimal. Danach schaltet sich dieWaage automatisch ab. Steigen Sie von der Waage. HINWEIS: Die Daten der Tabellen sind nur zur Orientierung. Wenn Sie Fragen zu Ihrem Körper-fettanteil und Ihrer Gesundheit haben, besprechen Sie diese mit Ihrem Arzt. Bereich des Körperfettanteils in % DEUTSCH

DEUTSCH Alter 6-15 16-3031-6061-80 Mann (%) gering normal hoch sehr hoch3.0-13.0 13.1-17.4 27.5-25.6 25.7-50 3.0-13,6 13.7-18.0 18.1-26.4 26.5-50 3.0-14.0 14.1-18.6 18.7-27.0 27.1-503.0-14.4 14.5-19.0 19.1-28 28.1-50 Frau (%) gering normal hoch sehr hoch3.0-16.0 16.1-21.0 21.1-29.6 29.7-50 3.0-16,4 16.5-22.0 22.1-30.4 30.5-50 3.0-17.0 17.1-22.4 22.5-31.4 31.5-503.0-17.6 17.7-23.0 23.1-32 32.1-50 HINWEIS: Automatische Benutzerauswahl anhand des zuletzt gemessenen Gewichts.Stellen Sie sich barfuss auf die Waage. Diese wählt Ihren Speicherplatz automatisch aus und beginntanschließend mit einer neuen Messung. DEUTSCH

DEUTSCH 40424_BS_410_Analysewaage_17092015.qxd:Kompakt-GA 17.09.2015 9:35 Uhr Seite 14DEUTSCH 8 Bluetooth Funktionen des Körperfettwertes, A) Verbinden Sie Ihre Waage mit dem Smartphone* Bitte nehmen Sie wie unter Punkt 6 „Persönliche Daten programmieren“ beschrieben die persönli- chen Einstellungen an der Waage vor. Die Waage und das Smartphone müssen per Bluetooth

/Bluetooth Smart miteinander verbunden werden. Installieren Sie die aktuelle VitaDock+ App undbefolgen Sie die folgenden aufgeführten Schritte. Hinweis: Gästemodus P 0 - keine Datenspeicherung, keine Bluetooth-Verbindung.

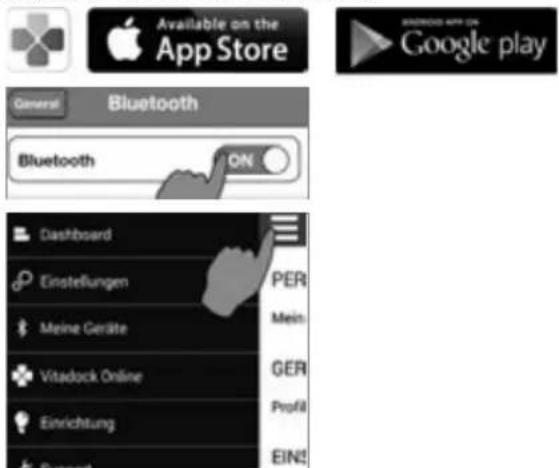

1. Gratisdownload der VitaDock+ App im AppStore oder Google Play Store.2. Aktivieren Sie Bluetooth

auf Ihrem iOS- oder Android-Gerät.3. Starten Sie die App. Stellen Sie sicher, dasseine stabile Verbindung zum Internetbesteht (3G oder WLAN). Melden Sie sichnun mit Ihrem VitaDock Onlinekonto an. Sofern Sie noch kein eigenes Konto besitzen,können Sie sich jetzt kostenlos bei VitaDockOnline registrieren.

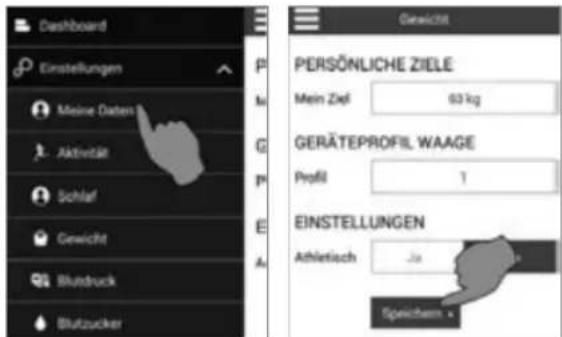

4. Tippen Sie in der App auf das Symbol “Ξ”

oben (Abb. rechts), um in die Einstellungender App zu gelangen.5. Wählen Sie “Einstellungen” und dann“Meine Daten”. Geben Sie Ihre persönli-chen Einstellungen ein und drücken Sieanschließend auf “Speichern”. Sie gelangenwieder ins Startmenü.

6. Tippen Sie erneut auf das Symbol “Ξ” oben

links, wählen Sie nun ”Einstellungen” unddann ”Gewicht” und geben Sie hier dieInformationen ein. Klicken Sie anschließendauf “Speichern”. WICHTIG: Geben Sie ein persönliches Zielgewicht ein. Zudem muss das ausgewählte Profil in der App mit der Waage übereinstimmen (vgl. Punkt 6).7. Nun wählen Sie oben rechts das Symbol

Sie gelangen in das Menü “Meine Geräte”.8. Für den Verbindungsaufbau zwischenSmartphone/Tablet und Waage drücken Siedie SET Taste der Waage und wählen SieIhren Speicherplatz aus, den Sie in Schritt 6definiert haben. Stellen Sie sich barfuß(ohne Socken und dergleichen) auf dieWaage und führen Sie eine vollständigeMessung durch (wird durch einen Pieptonam Ende bestätigt).9. Die Waage erscheint nach dem Piepton in dem Menü “Meine Geräte” in der App (Abb. oben).

10. Wählen Sie nun den blau hinterlegten Button “Verbinden” neben dem der angezeigten Waage

“Medisana Analysewaage” aus.Hinweis:Wurde die Waage bereits mit Ihrem Mobilgerät verbunden, so ist der Button grün hinterlegt. DEUTSCH

iOS: iPhone 4S und neuer, iPad 3 undneuer. Android: Geräte, die Google-Android-Version 4.3 und die Bluetooth

4.0 Technologie unterstützen.

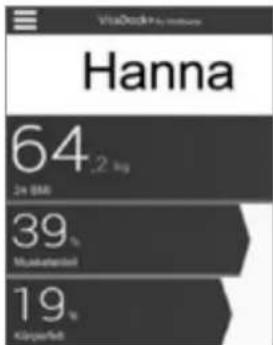

40424_BS_410_Analysewaage_17092015.qxd:Kompakt-GA 17.09.2015 9:36 Uhr Seite 1511. Die Messdaten werden automatisch an dieVitaDock+ App übertragen und gespeichert.Hinweis: Wenn die Messdaten nicht in dieApp übertragen wurden, wiederholen Siedie Messung.Hinweis: Für eine Synchronisierung derWaage mit der App ist eine stabile Verbin-dung zum Intenet notwendig. B) Gewichtsmessung mit Ihrem Smartphone und der VitaDock+ App 1. Starten Sie die App.2. Stellen Sie sich auf die Waage und führenSie barfuß eine vollständige Messung durch(wird durch einen Piepton am Endebestätigt).3. Im Display werden folgende Messwerte(Abb. rechts) angezeigt: • Gewicht• Anteil an Körperfett• Anteil an Körperwasser• Anteil an Muskelmasse• Knochengewicht• BMR (Kalorienbedarf)4. Nun wählen Sie in der App oben rechts dasSymbol “ ”. Wählen Sie den grün hinter-legten Button “Verbinden” neben der ange-zeigten Waage “Medisana Analysewaage”.5. Die Messdaten werden automatisch an dieApp übertragen und gespeichert.In der App wird zusätzlich der BMI Wertangezeigt (Abb. rechts).Im Zuge kontinuierlicher Produktoptimierung behalten wir uns vor, die VitaDock+ App regelmäßig zuaktualisieren. Wir empfehlen Ihnen daher, von Zeit zu Zeit ein Update vorzunehmen. Die aufgeführten Abbildungen dienen lediglich als Referenz. 9 Fehlermeldungen ERR = Die Waage ist überladen. LO = Die Batterie ist schwach und muss ersetzt werden. Sollte Ihre Personenwaage nicht wunschgemäß funktionieren, prüfen Sie Folgendes, bevor Sie sich mitder Servicestelle in Verbindung setzen.• Prüfen Sie, ob Sie die Batterie korrekt eingelegt haben. • Prüfen Sie, ob Sie die richtige Gewichtsein-heit ausgewählt haben. • Prüfen Sie, ob die Waage frei auf einem festen und ebenen Untergrund steht.Sie darf nicht an eine Wand oder sonstigen Gegenstand anstoßen. • Wiederholen Sie das Wiegen. 10 Reinigung und Pflege Verwenden Sie nie aggressive Reinigungsmittel oder starke Bürsten. Reinigen Sie die Personenwaage nur miteinem weichen, leicht angefeuchteten Tuch. Verwenden Sie keinesfalls scharfe Reinigungsmittel oder Alkohol.In das Gerät darf kein Wasser eindringen. Benutzen Sie das Gerät erst wieder, wenn es völlig trocken ist. DEUTSCH

DEUTSCH 40424_BS_410_Analysewaage_17092015.qxd:Kompakt-GA 17.09.2015 9:36 Uhr Seite 1617 DEUTSCH 11 Technische Daten Name und Modell : MEDISANA Körperanalysewaage BS 410 CONNECT Spannungsversorgung : 6 V= , 4 x 1,5 V Batterien (Typ AAA) Anzeigesystem : Digitale Anzeige Speicher : für 8 Personen + Gästemodus P0 Messbereich : bis zu 180 kg, 396 lb oder 28 st Messabweichung : max. ± 1 % Körperfettanteil : 3 - 50 % in 0,1 % Schritten Körperwasseranteil : 20 - 75 % in 0,1 % Schritten Muskelmasseanteil : 20 - 75 % in 0,1 % Schritten Knochengehalt : 0,5 - 8 kg in 0,1 kg Schritten Teilung : 100 g, 0.2 lb oder 1/4 st Autom. Abschaltung : nach ca. 10 Sek. Abmessungen (LxBxH) : ca. 319 x 319 x 22 mm Gewicht : ca. 1,7 kg Artikel Nr. : 40424 EAN-Nummer : 40 15588 40424 5 Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor. Die jeweils aktuelle Fassung dieser Gebrauchsanweisung finden Sie unter www.medisana.com 12 Garantie- und Reperaturbedingungen Bitte wenden Sie sich im Garantiefall an Ihr Fachgeschäft oder direkt an die Servicestelle. Sollten Sie das Gerät einschicken müssen, geben Sie bitte den Defekt an und legen eine Kopie der Kaufquittung bei. Es gelten dabei die folgenden Garantiebedingungen:

1. Auf Medisana Produkte wird ab Verkaufsdatum eine Garantie für drei Jahre gewährt. Das Verkaufs-

datum ist im Garantiefall durch die Kaufquittung oder Rechnung nachzuweisen.

Mängel infolge von Material- oder Fertigungsfehlern werden innerhalb der Garantiezeit kostenlos beseitigt.

3. Durch eine Garantieleistung tritt keine Verlängerung der Garantiezeit, weder für das Gerät noch für aus-

gewechselte Bauteile, ein.

4. Von der Garantie ausgeschlossen sind:

a. alle Schäden, die durch unsachgemäße Behandlung, z.B. durch Nichtbeachtung der Gebrauchsanlei- tung, entstanden sind. b. Schäden, die auf Instandsetzung oder Eingriffe durch den Käufer oder unbefugte Dritte zurückzu- führen sind. c. Transportschäden, die auf dem Weg vom Hersteller zum Verbraucher oder bei der Einsendung an den Kundendienst entstanden sind. d. Zubehörteile, die einer normalen Abnutzung unterliegen (z.B. Batterien).

5. Eine Haftung für mittelbare oder unmittelbare Folgeschäden, die durch das Gerät verursacht werden, ist

auch dann ausgeschlossen, wenn der Schaden an dem Gerät als ein Garantiefall anerkannt wird. MEDISANA AG Jagenbergstraße 19 41468 NEUSS DEUTSCHLAND E-Mail: info@medisana.de Internet: www.medisana.

MEDISANA Servicecenter Feuerbach KG Corneliusstraße 75 40215 Düsseldorf Tel.: 0211-38 10 07 (Mo-Do: 9-13 Uhr + 14-17 Uhr, Fr: 9-13 Uhr) Fax: 0211-37 04 97 E-Mail: medisana@t-online.de Internet: www.medisana-service.de Im Servicefall, für Zubehör und Ersatzteile wenden Sie sich bitte an: DEUTSCH
