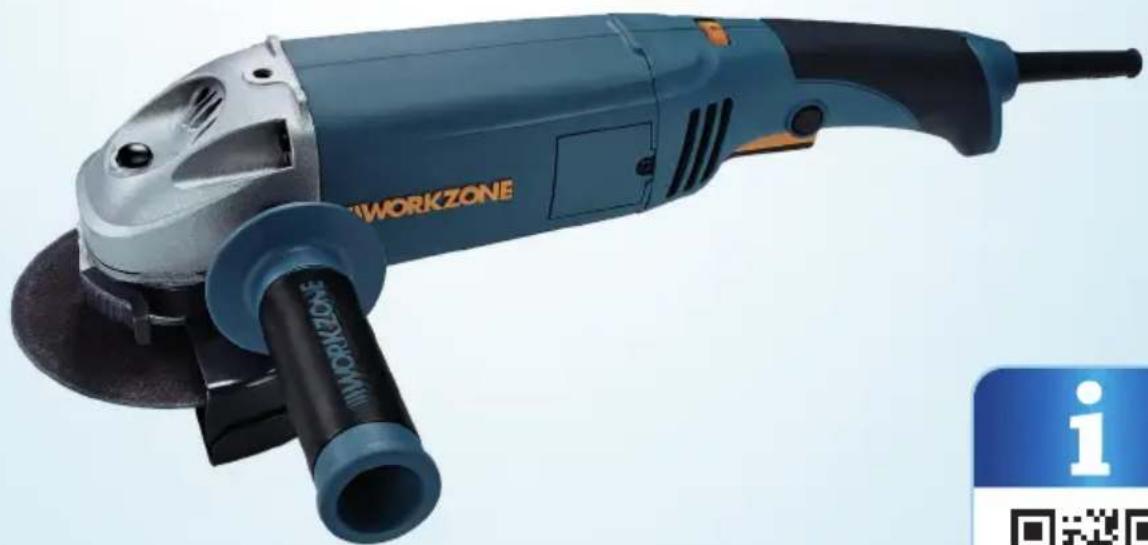

BEDIENUNGSANLEITUNG 93549 Workzone

Deutsch.....Seite 06

Français.....Page 31

Italiano .......Pages 57

Mit QR-Codes Schnell und einfach ans Ziel

Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellensuchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.

Was sind QR-Codes?

QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispelsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

Ihr Vorteil: Kein bisheriges Eintippen von Internet-Adressen oder Kontaktdaten!

Und so Goes

Zum Scannen des QR-Codes benötigen Sie ledigious ein Smartphone, einen installierten QR-Code Reader sowie eine Internet-Verbindung*. Einen QR-Code Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones.

Jetzt ausprobieren

Scannen Sie einfach mit ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über ihr neu erworbenes Aldi-Produkt.*

Ihr Aldi Serviceportal

Alle oben genannten Informationen erhalten Sie auch im Internet über das Aldi Serviceportal unter www.aldi-service.ch.

Inhaltsverzeichnis

Übersicht. 4

Verwendung 5

Lieferumfang/Geräteteile 6

Allgemeine Informationen 7

Bedienungsanleitung lesen und aufbewahrenen 7

Symbolerklarung 7

Sicherheit 9

Bestimmungsgemäßer Gebrauch 9

Sicherheitshinweise 9

Spezielle Sicherheitshinweise für Elektrowinkelschleifer 12

Winkelschleifer und Lieferumfang prufen 19

Montage. 20

Zusatzgriff montieren 20

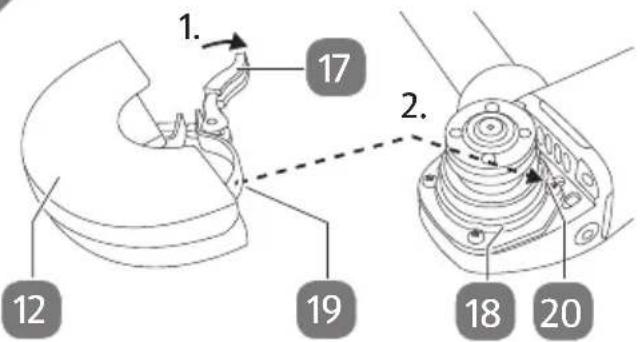

Schutzvorrichtung montieren 20

Schleifscheiben montieren 21

Bedienung 23

Schutzvorrichtung einstellen 23

Winkelschleifer ein- und ausschalten 23

Drehzahl auswahlen 24

Trennschleifen von Metall 24

Grobschleifen 24

Reinigung und Wartung 25

Aufbewährung 26

Problembehebung 26

Technische Daten 28

Entsorgung 29

Verpackung entsorgen 29

Winkelschleifer entsorgen 29

Konformitätserklung 30

Garantiekarte 83

Garantiebedingungen. 84

A

B

C

D

E

Lieferumfang/Geräteile

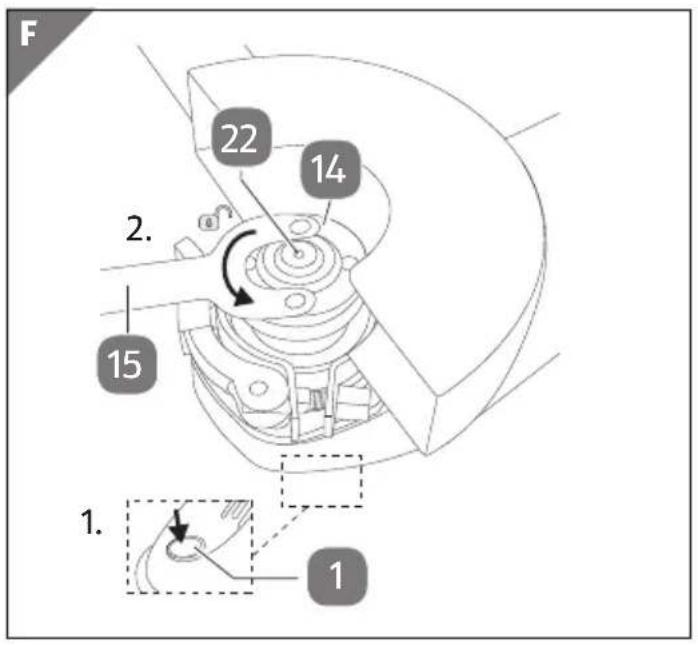

Spindelverriegelungstaste
2 Getriebekopf
3 Montagebohrung
4 Drehzahlwahlrad
5 Hauptgriff
6 Netzkabel
7 Sicherheitsspere
8 Ein/Aus-Schalter
9 Lüftungsschlitze
10 Kohlebürstenabdeckung

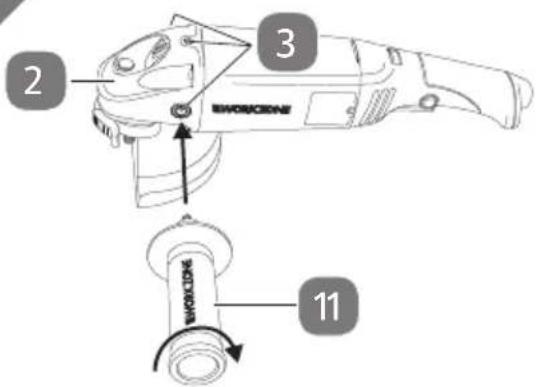

11Zusatzgriff

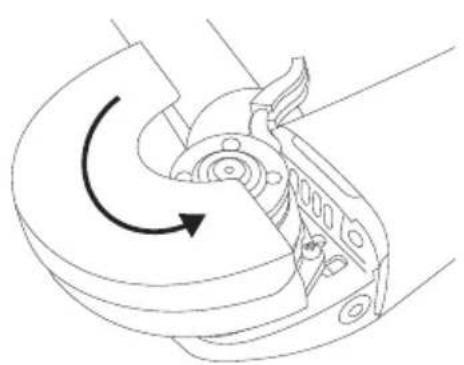

12 Schutzvorrichtung

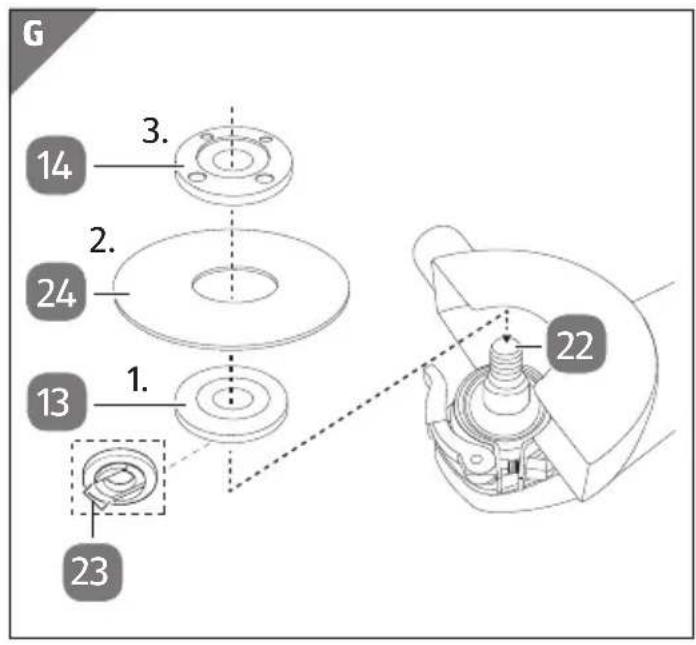

13 Stutzflansch
14 Spannflansch
15 Schraubenschlüssel
16 Kohlebürste

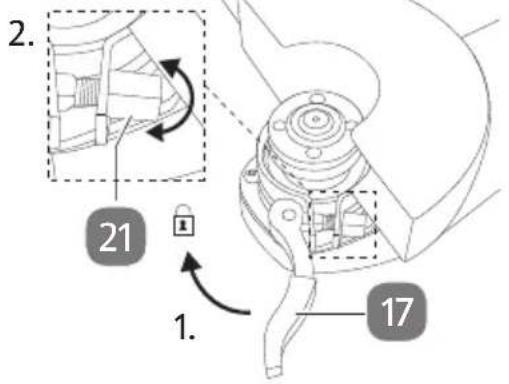

17 Klemmhebel
18 Spindelmanschette
19 Montageführung
20 Aussparung
21 Mutter
22 Spindel
23 Nut
24 Scheibe (nicht im Lieferumfang enthalten)
25 Flanschwölbung

Allgemeine Informationen

Bedienungsanleitunglesen und aufbewahren

These Bedienungsanleitung gehört zu diesen Winkelschleifer. Sie enthalt wichtige Informationen zur Benutzung und Pflege.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Winkelschleifer verwenden. Dies gilt insbesondere für die Sicherheitshinwei-

se. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Winkelschleifers führen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze.

Bewahren Sie die Bedienungsanleitung zur späteren Nutzung auf. Wenn Sie den Winkelschleifer an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Symbolerklarung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Winkelschleifer oder auf der Verpackung verwendet.

GEFAHR!

WARNING!

VORSICHT!

HINWEIS!

Dieses Signalsymbol/-wort bezeichnete eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

Dieses Signalsymbol/-wort bezeichnete eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit geringem Risiko, die, wenn sie nicht vermieden wird, leichte oder moderate Verletzungen zur Folge haben kann.

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol weist auf hilfreiche Zusatzinformationen zur Montage oder Bedienung hin.

Konformitätserklarung (siehe Kapitel „Konformitätserklarung“): Mit diesen Symbol gekennzeichne Produkte erfüllen die Anforderungen der geltenden Europäischen Richtlinien.

Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesen Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktssicherheitsgesetzes (ProdSG).

Warning! Stromschlaggefahr.

Gehorschutzlagen.

Sicherheitsbrillelagen.

Atemschutzmaskeragen.

Sicherheitshandschuhelagen.

Feste, rutschfeste Sicherheitsschuhelagen.

Winkelschleifer ausschalten, Netzstecker aus der Steckdoseziehen und den Winkelschleifer abkühlen halten, bevor Sie die Schleifscheibe montieren oder wechseln oder bevor Sie den Winkelschleifer reinigen, lagern oder transportieren.

Die Spindelverriegelungstaste erst berühren, wenn sie vollständig still steht und die Maschine von der Stromversorgung getrennt wurde.

Nicht zum Nassschleifen geeignet.

Die Drehzahl des Winkelschleifers ist elektronisch einstellbar.

Das Symbol gibt an, dass die Bauart des Produkts der KLASSE II entspricht (doppelte Isolierung). Ein Sicherheitsanschluss an die elektrische Erdung (Masse) ist nicht erforderlich.

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Winkelschleifer ist ausschließlich zum Schruppschleifen und Trennschleifen mit entsprechenden Schleifkörpern an Stein, Keramik, Metall und Stahl, z. B. Rohren konzipiert. Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für gewerbliche Anwendungen geeignet.

Verwenden Sie den Winkelschleifer nicht zum Polieren, Sandpapierschleifen oder für den Einsatz mit Drahtbürsten bestimmt. Führren Sie keine Arbeiten an weichen Materialien wie Holz, holzahnlichen Materialien, weichen Metallen wie Aluminium und Blei durch.

Der Winkelschleifer muss mit der Schutzhaube ausgerüstet werden. Die Schutzhaube ist im Lieferumfang inbegriffen.

Der Winkelschleiferarfur den Trockenschliffohne den Zusatz von Wasser oder anderen Kuhlflüssigkeiten verwendet werden und fur die Bearbeitung von gesundheitsschädlichen Materialien eingesetzt werden.

Verwenden Sie den Winkelschleifer nur wie in dieser Bedienungsanleitung beschreiben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschaden oder)sogar zu Personenschaden führen.Der Winkelschleifer ist nicht als Spielzeug fur Kinder geeignet.

Der Hersteller oder Handler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch besteht sind.

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warning! Lesen Sie alle Sicherheitseinweise und Anweisungen!

Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlagen, Bränden und/oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen zur künftigen Referenz an einem sicheren Ort auf!

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf Elektrowerkzeuge, die mit Netzstrom (über ein Netzkabel) betrieben werden, sowie auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Sicherheit am Arbeitsplatz

a. Halten Sie ihren Arbeitsbereich sauber, und sorgen Sie für eine gute Beleuchtung. Unordentliche oder schlecht ausgeleuchtete Arbeitsbereiche können zu Unfallen führen.

b. Arbeiten Sie mit dem Gerät nicht in potenziell explosionsgeführdeten Umgebungen, beispelsweise in Umgebungen mit entzündlichen Flüssigkeiten, Gasen oder Stäuben. Elektrowerkzeuge erzeugen Funken, durch die Stäube oder Dämpfe entzündet werden können.
c. Halten Sie Kinder und andere Personen während des Gebrauchs des Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

a. Der Stecker am Gerät muss in die Steckdose passen. Der Stecker darf in keins-ter Weise modifiziert werden. Verwenden Sie für Geräte mit Schutzerding keinen Adapterstecker. Nicht modifizierte Stecker und passende Steckdose reduzieren die Stromschlaggefahr.
b. Vermeiden Sie das Berühren geerdeter Oberflächen wie Rohre, Heizungen, Öfen und Kühlschränke mit einem Körperteil. Wenn Ihr Körper geerdet ist, besteht erhöhte Stromschlaggefahr.
c. Halten Sie den Winkelschleifer von Regen oder Feuchtigkeit fern. Wenn Wasser in ein Elektrogerät eindringt, besteht erhöhte Stromschlaggefahr.
d. Verwenden Sie das Kabel nicht zu einem anderen als dem bestimmen Zweck, z. B. zum Tragen des Winkelschleifers, zum Aufhängen des Winkelschleifers oder zum Ziehen des Steckers aus der Steckdose. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Geräteilen fern. Durch beschädigte oder verwickelte Kabel besteht erhöhte Stromschlaggefahr.
e. Verwenden Sie bei Arbeiten mit einem Elektrowerkzeug im Freien stets Verlängerungskabel, die für den Außenbereich zugelassen sind. Durch die Verwendung eines für Außenarbeiten geeigneten Verlängerungskabels reduziert sich die Stromschlaggefahr.
f. Verwenden Sie eine Fehlerstromschutzeinrichtung (Fl-Schalter), wenn sich das Arbeitsmen mit einem Elektrowerkzeug in einer feuchten Umgebung nicht vermeiden{lsst. Durch die Verwendung eines Fl-Schalters reduziert sich die Stromschlaggefahr.

Persönliche Sicherheit

a. Bleiben Sie immer aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie immer vorsichtig vor. Verwenden Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei Verwendung des Geräts kann ein Moment der Unachtsamkeit zu schweren Verletzungen führen.
b. Tragen Sie persönliche Schutzausrüstung und stets eine Schutzbrille. Die Verletzungsgefahr wird durch das Tragen einer persönlichen Schutzausrüstung, die für den Typ des verwendeten Elektrowerkzeugs und die ausgeführten Arbeiten geeignet ist, reduziert. Dazu zahlen beispielsweise eine

Atomschutzmaske, rutschfeste Sicherheitsschuhe, ein Schutzhelm oder ein Gehorschutz.

c. Vermeiden Sie den unbeabsichtigten Betrieb des Geräts. Überprüfen Sie, ob das Elektrowerkzeug ausgeschaltet ist, bevor vor Sie den Stecker in die Steckdose stecken, es aufnehmen oder/TRagen. Wenn Sie das Gerät/TRagen, während sich Ihr Finger auf dem EIN/AUS-Schalter befindet, können Unfälle verursacht werden.
d. Entfernen Sie vor dem Einschalten des Geräts alle Richtwerkzeuge oder Schraubenschlüssel. An den rotierenden Teilen des Winkelschleifers belassene Werkzeuge können Verletzungen verursichen.
e. Vermeiden Sie unnaturliche Körperhaltungen. Achten Sie stets auf einen sicheren Stand und Ihr Gleichgewicht. Dadurch konnen Sie das Gerät unter nicht vorhersehbaren Umständen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.
g. Wenn Staubabsaugungs- und Auffangvorrichtungen angeschlossen sind, stellen Sie unbedingt sicher, dass diese ordnungsgemäß angebracht sind und korrekt verwendet werden. Durch die Verwendung dieser Vorrichtungen reduziert sich die von Staub ausgegehende Gefahr.

Verwendung von und Umgang mit Elektrowerkzeugen

a. Überlasten Sie das Gerät nicht. Verwenden Sie immer ein Elektrowerkzeug, das für die jeweiligen Arbeiten konzipiert ist. Durch die Verwendung des richtigen Elektrowerkzeugs können Sie sicherer arbeiten und bessere Ergebnisse erzielen.
b. Verwenden Sie das Elektrowerkzeug nicht, wenn der Netzschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- und ausschaltenlässt, ist gefährlich und muss repariert werden.
c. Ziehen Sie den Stecker aus der Steckdose, und/oder entfern den Akku, bevor Sie Einstellungen am Elektrowerkzeug vornehmen, die Schleifscheibe wechseln oder das Elektrowerkzeug wegräumen. Durch diese Vorsichtsmaßnahme soll verhindert werden, dass das Elektrowerkzeug unbeabsichtigt eingeschaltet wird.
d. Wenn das Elektrowerkzeug nicht verwendet wird, stellen Sie immer sicher, dass es für Kinder unzugänglich ist. Lassen Sie das Gerät nicht von Personen benutzen, die sich damit nicht auskennen oder die die Anweisungen und Hinweise nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen verwendet werden.

e. Prufen Sie das Gerät sorgfällig. Überprüfen Sie, ob die beweglichen Teile ordnungsgemäß Funktionieren und sich frei bewegen. Überprüfen Sie, ob Teile so stark beschädigt sind, dass sie die Funktion des Geräts nachteilig beeinträchtigen. Lassen Sie beschädigte Teile reparieren, bevor Sie das Gerät verwenden. Viele Unfälle sind auf schlecht gepflegte Elektrowerkzeuge zusammen.
f. Halten Sie Schneidwerkzeuge sauber und scharf. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen nicht so leicht und{lassen sich better kontrollieren.
g. Verwenden Sie das Elektrowerkzeug, das Zubehör, die montierten Werkzeuge usw. gemäß diesen Anweisungen und Hinweisen und gemäß den für diesen bestimmten Geräteotyp ausgarbeiteten Bestimmungen. Berücksichtigten Sie auch die Arbeitsbedingungen und die jeweilige Aufgabe. Die Verwendung von Elektrowerkzeugen für andere Zwecke als die Vorgesehenen kann zu gefährlichen Situationen führen.

Service

a. Lassen Sie das Gerät nur in einem Service-Center oder von qualifiziertem Fachpersonal und nur mit Originalteilen des Herstellers reparieren. Dadurch wird sichergestellt, dass die Verwendung des Geräts safer bleibt.

Spezielle Sicherheitshinweise für Elektrowinkelschleifer Allgemeine Sicherheitshinweise zum Schleifen und Trennschleifen

a. Dieses Elektrowerkzeug ist für die Verwendung als Maschine zum Schleifen und Trennschleifen konzipiert. Beachten Sie alle Sicherheitshinweise, Anweisungen, Informationen in Abbildungen und andere bereitgestellte Informationen zu dieser Gemät. Wenn Sie die folgenden Hinweise nicht befolgen, kann dies zu elektrischen Schlägen, Bränden und/oder schweren Verletzungen führen.
b. Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursichen.
c. Verwenden Sie kein Zubehör, das nicht ausdrücklich vom Hersteller für diesen Elektrowerkzeug empfohlen wird. Selfest wenn Sie das Zubehör an Ihrlem Elektrowerkzeug montieren können, ist die sichere Verwendung dadurch nicht gewährleistet.
d. Stellen Sie sicher, dass die Spindeldrehzahl des Elektrowerkzeugs die vom Hersteller angegebene, maximal zulässige Drehzahl der Schleifscheibe nicht übersteigt. Schleifscheiben, die sich Schneller drehen als mit der Nenndrehzahl, können brechen und auseinander fliegen.

e. Der Außendurchmesser und die Stärke der Schleifscheibe müssen den Spezifikationen des Elektrowerkzeugs entsprechen. Schleifscheiben mit inkompatiblen Abmessungen können nicht angemessen geschichert oder kontrolliert werden.

f. Schleifscheiben, Flansche, Schleifplatten und andere Zubehör müssen an die Schleifspindel des Elektrowerkzeugs passen. Nicht exakt auf die Schleifspindel des Elektrowerkzeugs passendes Zubehör dreht sich ungleichmäßig, vibriert betrachtlich und kann zum Verlust der Kontrolle führen.

g. Verwenden Sie kein beschädigtes Zubehör. Überprüfen Sie das Zubehör, z. B. Schleifscheiben, vor jeder Verwendung auf Absplitterungen und Risse. Überprüfen Sie Schleifplatten auf Risse, Verschleiß oder starke Abnutzung, und überprüfen Sie Drahtbürsten auf lockere oder beschädigte Drähte. Wenn das Elektrowerkzeug oder Zubehör herunterfällt, überprüfen Sie es auf Beschädigungen, oder verwenden Sie nicht beschädigtes Zubehör. Wenn Sie das Zubehör überprüft und montiert haben, halten Sie sich und andere Personen in Ihrer Höhe von der Höhe des sich drehenden Werkzeugs fern, und setzen Sie das Gerät eine Minute lang mit voller Drehzahl laufen. Beschädigtes Zubehör bricht am früfigsten während these Testzeitaums.

h. Tragen Sie persönliche Schutzausrüstung. Tragen Sie je nach Anwendungssitu- ation einen Gesichtsvollschutz oder eine Schutzbrille. Tragen Sie, sofern ange-messen, einen Gehörschutz, Sicherheitshandschuhe oder eine Spezialschürze, die keine Schleif- oder Arbeitsstückfragmente aufhalten kann. Die Augen müssen vor umher fliegenden Stücken geschützt werden, die bei verschieden Vorgängen entstehen. Die Atemschutzmasken müssen den beim jeweiligen Vorgang erzeugten Staub filtern können. Eine langere Lärmaussetzung kann Gehörschädigungen verursichen.

i. Wenn sich andere Personen in der Höhe befinden, stellen Sie safer, dass sie einen sicheren Abstand von ihrem Arbeitsbereich halten. Personen, die ihren Arbeitsbereich betreten, müssen persönliche Schutzausrüstung/TRagen. Fragmente des Werkstücks oder beschädigte Einsätze können durch die Luft geschleudert werden, und es kann auch außerhalb des direkten Arbeitsbereichs zu Verletzungen kommt.

j. Halten Sie das Elektrowerkzeug an den isolierten Grifflächen fest, wenn Sie Arbeiten durchführren, bei denen die Gefahr besteht, dass die Schleifscheibe auf verborgene Stromkabel oder das Netzkabel des Elektrowerkzeugs trifft. Der Kontakt mit Strom führenden Kabeln kann dazu führen, dass Metallteile des Elektrowerkzeugs unter Spannung stehen und einen Stromschlag verursichen.

k. Halten Sie das Netzkabel von sich drehenden Schleifscheiben fern. Wenn Sie die Kontrolle verlieren, kann das Kabel durchtrennt werden oder hangen bleiben, und ihre Hand oder Ihr Arm * 己 nnte in die sich drehende Scheibe gelangen.

I. Legen Sie das Elektrowerkzeug niemals ab, bevor es vollständig still steht. Die sich drehende Schleifscheibe kann die Ablagefläche berühren, und Sie

könnten die Kontrolle über das Elektrowerkzeug verlieren.

m. Lassen Sie das Gerät nicht eingeschaltet, während Sie es an ihrer Seite,tragen.
Ohre Kleidung konnte sich durch unbeabsichtigten Kontakt mit der rotierenden
Schleifscheibe verfangen, und das Elektrowerkzeug konnte sich in ihren Körper
ziehen.

n. Reinigen Sie regelmäßig die Entlüftungen des Elektrowerkzeugs.

Das Motergeblasezieht Staub in das Gehäuse, und eine übermäßige Ansammlung von Metallstaub kann zu elektrischen Gefährdungen führen.

1. Verwenden Sie das Elektrowerkzeug nicht in der Höhe von entzündlichen
   Materialien. These Materialien können sich durch Funken entzünden.
   p. Verwenden Sie kein Zubehör, für das flüssige Kühlmittel benötigt werden.

Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem Stromschlag führen.

Rückschlag und zugehörige Warnungen

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtigung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

a. Halten Sie das Elektrowerkzeug gut fest, und positionieren Sie Körper und Arme so, dass Sie die Kontrolle über jegliche Rückschlagkräfte gehalten konnen. Verwenden Sie, sofern vorhanden, immer den Zusammengriff, um möglichst optimal die Kontrolle über die Rückschlagkräfte oder Drehmomentgegenwirkung während des Anlaufens zu gehalten. Durch das Treffen von angemessen- den Sicherheitsvorkehrungen kann der Benutzer die Kontrolle über Rückschlag und Drehmomentgegenwirkung gehalten.
b. Halten Sie die Hande von sich drehenden Schleifscheiben fern. Im Falle eines Rückschlags kann die Schleifscheibe über ihre Handziehen.
c. Halten Sie den Körper aus dem Bereich fern, in den sich das Elektrowerkzeug im Falle eines Rückschlags bewegt. Der Rückschlag bewegt das Elektrowerkzeug in die gegenüberliegende Richtung der Schleifscheibenbewegung am Anschlagspunkt.

d. Seien Sie besonderss vorsichtig, wenn Sie an Ecken, scharfen Kanten usw. arbeiten. Verhindern Sie, dass das Zubehör springt und anstört. Ecken, scharfe Kanten oder Sprünge tendieren dazu, dass die Schleifscheibe anstört und führen so zum Verlust der Kontrolle oder zu einem Rückschlag.
e. Verwenden Sie kein Ketten- oder gezähntes Sageblatt. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Zusätzliche Sicherheitshinweise zum Schleifen und Trennschleifen

a. Verwenden Sie ausschließlich Schleifwerkzeuge, die für Ihr Elektrowerkzeug empfohlen werden, sowie die Schutzabdeckung für solche Werkzeuge. Schleifwerkzeuge, die nicht für das Elektrowerkzeug konzipiert sind, weisen möglicherweise keine angemessene Abschirmung auf und sind daher nicht sicher.
b. Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstögliche Teil des Schleifkörpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzüden konnten, zu schützen.
d. Schleifwerkzeuge)dürfen nur für die empfohlenen Anwendungen verwendet werden. Schleifen Sie beispielsweise nie mit der Seitenfläche einer Trennschleifscheibe. Trennschleifscheiben sind zum Entfernen von Material mit der Scheibenkante vorgesehen. Durch die Ausübung von Seitenkräften auf这点es Schleifwerkzeug kann es brechen.
e. Verwenden Sie immer unbeschädigte Scheibenflansche der richtigen Höhe und Form für die von Ihnen gewährte Schleifscheibe. Geeignete Flansche geben der Schleifscheibe Halt und reduzieren dadurch die Möglichkeit eines Scheibenbruchs. Flansche für Trennschleifscheiben konnen sich von den Flanschen für andere Schleifscheiben unterscheiden.
f. Verwenden Sie keine verschlissenen Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für große Elektrowerkzeuge sind nicht für die höhere Drehzahl kleinerer Elektrowerkzeuge konzipiert und können brechen.

Zusätzliche Sicherheitshinweise zum Trennschleifen

a. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führn Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b. Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe.

Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

c. Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
d. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Großwerkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und bzw sowohl in der Höhe des Trennschnits als auch an der Kante.
f. Seien Sie besonderss vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Sicherheitshinweise für gebundene Schleifkörper

Schleifkörper sind zerbrechtlich, sowie schlag- und stoßempfindlich. Deshalb sind beim Umgang mit diesen besondere Maßnahmen erforderlich:

a. Lassen Sie Schleifkörper nicht fallen und setzen Sie diese keinen Erschüttungen aus.
b. Verwenden Sie keine heruntergefallenen oder beschädigten Schleifkörper.
c. Vermeiden Sie Beschädigungen an der Aufnahmebohrung.
d. Setzen Sie Schleifkörper keiner Belastung aus, legen und stellen Sie nichts darauf.
e. Lagern Sie Schleifkörper flach oder hochkant an einem trockenen, frostfrei Ort.
f. Bewahren Sie Schleifkörper nach Möglichkeit in der Originalverpackung oder in speziellen Behältern/Regalen auf.

Zusätzliche Sicherheitshinweise für Elektrowerkzeuge

a. Befestigen Sie diesen Produkt niemals an einem Schraubstock oder einer Werkbank, um es als stationäre Elektrowerkzeug einzusetzen. Dies kann zu ernsthaften Verletzungen führen.
b. Führer Sie nur solche Arbeiten mit und an dem Elektrowerkzeug aus, die in dieser Bedienungsanleitung beschreiben werden. Dies gilt insbesondere für

Wartungs- und Reparaturarbeiten. Wenden Sie sich für darüber hinaus gehende Arbeitsen stets an eine qualifizierte Fachkraft.

c. Verwenden Sie geeignete Suchgeräte oder Fragen Sie eine qualifizierte Fachkraft um Rat, um versteckte Versorgungsleitungen aufzuspären. Der Kontakt mit elektrischen Leitungen führt zu Feuer und Stromschlag. Beschädigte Gasleitungen können Explosionen verursichen.
d. Schalten Sie das Produkt umgehend aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die zu Rückschlag führen können. Einsatzwerkzeuge blockieren, wenn das Produkt überlastet ist oder im Werkstück verhakt.
e. Halten Sie das Produkt während der Arbeit stets mit beiden Händen fest und achten Sie auf sicheren Stand.
f. Sichern Sie das Werkstück. Nur Werkstücke, die mit Klemmen oder Schraubzwingen fixiert sind, sind ausreichend gesichert.
g. Warten Sie, bis das Einsatzwerkzeug zum Stillstand gekommen ist, bevor Sie diesen ablegen. Andernfalls kann das Einsatzwerkzeug verklemmen oder Sie können die Kontrolle über das Produkt verlieren.

Zusätzliche Sicherheitshinweise - Einsatz von Verlängerungskabeln

a. Stellen Sie beim Einsatz von Verlängerungskabeln sicher, dass diese den elektrischen Eigenschaften und technischen Anforderungen des Produkts entsprechen.
b. Verwenden Sie nur Verlängerungskabel, die mit gültigen Sicherheitsbestimmungen übereinstimmen.
c. Benutzen Sie im Außenbereich nur Verlängerungskabel, die für den Einsatz im Freien geeignet sind, sofern zulässig.
d. Wickeln Sie Verlängerungskabel von einer Kabeltrommel immer vollständig ab, um eine Überhitzung zu vermeiden.
e. Führn Sie Verlängerungskabel immer vom Produkt weg.

Vibrations- und Gerauschminderung

Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Gerauschauswirkungen zu reduzieren.

Die folgenden Maßnahmen halten, vibrations- und geräuschbedingte Risiken zu {.
mindern:

a. Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschreiben.
b. Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist.
c. Verwenden Sie die richtigen Einsatzwerkzeuge für these Produkt und stellen Sie

sicher, dass diese einwandfrei sind.

d. Halten Sie das Produkt safer an den Handgriffen/Grifflächen fest.
e. Warten Sie das Produkt entsprechend dieser Bedienungsanleitung und sorgen Sie für ausreichende Schmierung (wenn anwendbar).
f. Planen Sie ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteil ist.

Verhalten im Notfall

Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung these Products vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden.

a. Seien Sie bei der Nutzung these Products immer aufmerksam, damit Sie Gefahren früherzeitig erkennen und handeln können. Rasches Einschreiben kann schwere Verletzungen und Sachsäden vermeiden.
b. Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und trennen Sie es von der Stromversorgung. Lassen Sie thesevon einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betriebnehmen.

Restrisiken

Auch wenn Sie diesen Produkt vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieser Produkte unter anderem auftreten:

a. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird.
b. Verletzungen und Sachschäden, verursacht durch herumschleudernde Einsatzwerkzeuge, die aufgrund von plötzlicher Beschädigung, Verschleiß oder nicht ordnungsgemäßer Anbringung unerwartet aus/von dem Produkt geschleudert werden.

WARNING!

Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringgen, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird!

GEFAHR!

Stromschlaggefahr!

Eine defekte Elektroinstallation oder zu hohe Netzspannung kann einen Stromschlag verursachen.

• Schließen Sie den Winkelschleifer nur an eine Wechselstromversorgung (AC) an. Stellen Sie safer, dass die Spannung mit den Spannungsangaben auf dem Gerät übereinstimmt. Der Winkelschleifer muss mit (230V, 50Hz) Wechselstrom (AC) betrieben werden.
• Verwenden Sie den Winkelschleifer nicht, wenn er defekt ist oder andere sightbare Schäden aufweist.
• Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
• Tauchen Sie weder den Netzstecker noch den Winkelschleifer in Wasser. Fassen Sie den Netzstecker nie mit nassen Handen an. Wenn der Winkelschleifer feucht oder nass geworden ist,ziehen Sie sofort den Netzstecker.

Winkelschleifer und Lieferumfang prüfen

WARNING!

Erstickungsgefahr!

Wenn Kinder mit der Verpackungsfolie spielien, konnen sie sich darin verfangen und ersticken.

• Lassen Sie Kinder nicht mit der Verpackungsfolie speiten.

• Nehmen Sie den Winkelschleifer aus der Verpackung, und prufen Sie, ob der Winkelschleifer oder Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Winkelschleifer nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

• Vergewissern Sie sich, dass der gesamte Lieferumfang vorhanden ist (siehe Abb. A).

Montage

GEFAHR!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation kann zu Stromschlagen führen.

• Ziehen Sie immer den Netzstecker, bevor Sie den Winkelschleifer zusammenbauen.

▲WARNUNG!

Verletzungsgefahr!

Eine fehlerhafter Installation oder Benutzung kann zu Verletzungen führen.

• Betreiben Sie den Winkelschleifer niemals ohne den Zusammengriff.

Zusatzgriff montieren

Schrauben Sie den Zusammengriff 11 in eine der Montagebohrungen 3 (links, rechts oder Mitte) am Getriebekopf 2 (siehe Abb. B).

Schutzvorrichtung montieren

▲WARNUNG!

Verletzungsgefahr!

Eine fehlerhafter Installation oder Benutzung kann zu Verletzungen führen.

• Betreiben Sie den Winkelschleifer niemals ohne die Schutzvorbachtung.

• Montieren Sie die Schutzvorrichtung immer so, dass ihre Öffnung vom Benutzer weg zeigt.

• Stellen Sie sicher, dass der Klemmhebel 17 geöffnet ist (siehe Schritt 1 in Abb. C).

• Setzen Sie die Schutzvorrichtung 12 auf die Spindelmanschette 18, und richten Sie die Montageführung 19 der Schutzvorrichtung an der Aussparung 20 der Spindelmanschette aus (siehe Schritt 2 in Abb. C).

• Drehen Sie die Schutzvorrichtung gegen den Uhrzeigersinn (siehe Abb. D).

• Wahrend die Öffnung der Schutzvorrichtung vom Benutzer weg zeigt, schreiben Sie den Klemmhebel der Schutzvorrichtung (siehe Schritt 1 in Abb. E).

Lösen Sie bei Bedarf die Mutter 21 am Klemmhebel, wenn sich der Klemmhebel nicht problemlos schreibenlässt (siehe Schritt 2 in Abb. E).

1. Ziehen Sie die Mutter am Klemmhebel fest, sodass die Schutzvorrichtung sichere verriegelt ist.

Wenn Sie die Schutzvorrichtung abnehmer oder wechseln möchten, führen Sie die Schritte zur Montage der Schutzvorrichtung in umgekehrter Reihenfolge aus.

Schleifscheiben montieren

VORSICHT!

Verletzungsgefahr!

Eine fehlerhafter Installation oder Benutzung kann zu Verletzungen führen.

• Die Schleifscheiben können nach dem Gebrauch besteht sein. Um Verletzungen wie Verbrennungen zu vermeiden, tragen Sie Sicherheitshandschuhe, oder setzen Sie die Scheiben abkühlen, bevor Sie sie berühren.
• Stellen Sie vor dem Montieren oder Wechseln der Scheiben sicher, dass der Winkelschleifer vollständig zum Stillstand gekommen ist.

HINWEIS!

Beschädigungsgefahr!

Wenn Sie den Winkelschleifer nicht ordnungsgemäß verwenden, können Sieihn beschädigen.

• Verwenden Sie immer Zubehör, das für die jeweiligen Arbeiten konzipiert ist. Verwenden Sie beiselsweise nie eine Trennschleifscheibe zum Schleifen.
• Stellen Sie sicher, dass die Spezifikationen der verwendeten Schleifscheiben die Anforderungen des Winkelschleifers erfüllen.
• Stellen Sie sicher, dass die verwendeten Schleifscheiben unbeschädigt sind.

Richtiges Zubehör verwenden

Im Lieferumfang des Winkelschleifers ist kein Zubehör (z. B. Trennschleifscheiben oder Schleifscheiben) enthalten. Stellen Sie safer, dass das verwendete Zubehör den Maximaldurchmesser von 125 mm nicht überschreitet.

1. Halten Sie die Spindelverriegelungstaste 1 gedrückt (siehe Schritt 1 in Abb. F), und drehen Sie dann die Spindel 22, bis sie einrastet.
2. Losen Sie bei gedrückter Verriegelungstaste mithilfe des Schraubenschlusses 15 den Spannflansch 14, und entfernen Sie sie von der Spindel (siehe Schritt 2 in Abb. F). Lassen Sie dann die Spindelverriegelungstaste los.
3. Stellen Sie sicher, dass die Nut 23 am Stützflansch 13 nach unter zeigt. Setzen Sie den Stützflansch wieder auf die Spindel, und stellen Sie sicher, dass er ordnungsgemäß eingerastet ist (siehe Schritt 1 in Abb. G).
4. Montieren Sie eine Scheibe 24 (nicht im Lieferumfang enthalten) an der Spindel (siehe Schritt 2 in Abb. G).

Stellen Sie sicher, dass die Drehrichtigung der Scheibe mit der des Winkelschleifers übereinstimmt und dass die Scheibe ordnungsgemäß an der Spindel eingerastet ist. Die empfohlenen Spezifikationen für Trennschleifscheiben und Schleifscheiben lauten wie folgt:

Trennschleifscheibe zum Trennschleifen von Metall (Stärke: 3 mm)
Typ 41 Flache	Trennschleifscheibe
Typ 42 Trennschleifscheibe mit Kröpfung
Schleifscheibe zum Schleifen von Metall (Stärke: 6 mm)
Typ 27 Schleifscheibe mit Kröpfung (flach)
Typ 28 Schleifscheibe mit Kröpfung (nach unten abgewinkelt)

1. Montieren Sie den Spannflansch 14 an der Spindel (siehe Schritt 3 in Abb. G). Montieren Sie je nach Stärke der Schleifscheibe den Spannflansch an der Spindel, sodass die Flanschwölbung 25 nach oben oder nach unter zeigt:

2. Montieren Sie bei Schleifscheiben mit einer Stärke von 6 mm den Spannflansch so, dass die Flanschwölbung nach unten zeigt (siehe Teil 1 in Abb. H).

3. Montieren Sie bei Zubehör mit einer Stärke von 3 mm den Spannflansch so, dass die Flanschwölbung nach oben zeigt (siehe Teil 2 in Abb. H).

4. Drücken Sie die Spindelverriegelungstaste, und drehen Sie die Spindel, bis sie einrastet.

5. Ziehen Sie den Spannflansch bei gedrückter Spindelverriegelungstaste mithilfe des Schraubenschlüssels fest. Lassen Sie dann die Spindelverriegelungstaste los. Wenden Sie beim Festziehen des Spannflanschs keine übermäßige Kraft an. Andernfalls kann die Schleifscheibe beschädigt werden.

6. Drehen Sie das Zubehör, um sicherzustellen, dass es sich frei bewegt und nicht an die Schutzvorrichtung oder an andere Teile schrammt.

Wenn Sie eine Scheibe wechseln oder entfernen möchten, entfernen Sie den Spannflansch und anschließend die Scheibe von der Spindel. Montieren Sie dann eine neue Scheibe, und bringen Sie danach den Spannflansch wieder an der Spindel an.

Bedienung

Schutzvorrichtung einstellen

Schutz durch die Schutzvorrichtung

Stellen Sie bei Bedarf den Betrieb des Winkelschleifers ein, um die Position der Schutzvorrichtung für bestmöglichen Schutz einzustellen.

1. Öffnen Sie den Klemmhebel 17 der Schutzvorrichtung 12.
2. Drehen Sie die Schutzvorrichtung, sodass der freiliegende Teil des Zubehörsmöglichstweit von Ihrer Hand am Zusammengriff 11 entfernt ist.
3. Sichern Sie die Schutzvorrichtung, indem Sie den Klemmhebel schlieben.

Winkelschleifer ein- und ausschalten

HINWEIS!

Beschädigungsgefahr!

Wenn Sie den Winkelschleifer nicht ordnungsgemas verwenden, können Sieihn beschadigen.

• Schalten Sie den winkelschleifer nicht ein oder aus, wenn er das Werkstück berührt.
• Sichern Sie das Werkstück, sodass es während des Betriebs nicht durch den Winkelschleifer verschoben wird.
• Versuchen Sie nie, den Winkelschleifer mit der Spindelverriegungstaste anzuhalten.

• Legen Sie den Winkelschleifer erst ab, nachdem die rotierende Schleifscheibe vollständig zum Stillstand gekommen ist.

• Halten Sie die Sicherheitsspere 7 gedrückt.

• Drücken Sie auf den Ein/Aus-Schalter 8, um den Winkelschleifer einzuschalten.
• Lassen Sie die Sicherheitsspere los.
• Lassen Sie den Ein/Aus-Schalter los, um den Winkelschleifer auszuschalten.

Drehzahl auswahlen

Drehen Sie am Drehzahlwährad 4, um die Drehzahl des Winkelschleifers einzustellen (1-6, MAX). Wenn Sie "MAX" auswahlen, ist die maximale Drehzahl eingestellt.

Trennschleifen von Metall

VORSICHT!

Verletzungsgefahr!

Fragments des Werkstücks oder der Schleifscheibe können mit sehr hoher Geschwindigkeit durch die Luft geschleudert werden.

• Üben Sie keinen Seitendruck auf die Trennschleifscheibe aus, da sie sich sonst biegen und infolgedessen durchbrechen kann.

VORSICHT!

Verletzungsgefahr!

Metall wird bei der Bearbeitung extrem heiss und kann sehr scharfe Grate aufweisen.

• Lassen Sie das bearbeitete Werkstück vor dem Anfassen auskühlen und berühren Sie es nur mit Handschuhen.

• Halten Sie den Winkelschleifer so, dass sich die Trennschleifscheibe im 90^ -Winkel zum Werkstück befindet (siehe Schritt 1 in Abb. I).

• Bewegen Sie den Winkelschleifer langsam und gleichmäßig an der Trennschleiflinie entlang, indem Sie den Winkelschleifer in einem Winkel von 30^ bis 45^ zum Werkstück halten (siehe Schritt 2 in Abb. I).

Der Winkelschleifer muss immer mit einer Aufwärtsbewegung betrieben werden. Andernfalls kann der Winkelschleifer unkontrolliert aus dem Schnitt bewegt werden.

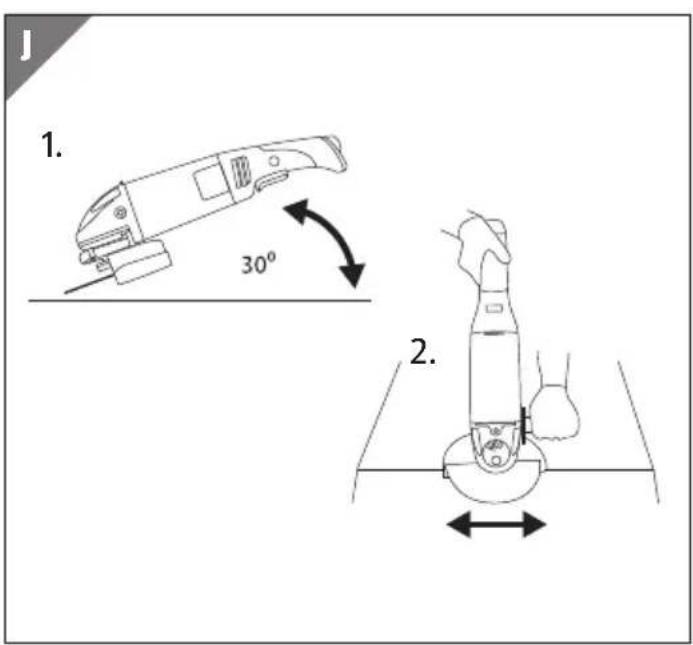

Grobschleifen

1. Halten Sie den Winkelschleifer so, dass sich die Schleifscheibe in einem Winkel von bis zu 30^ zum Werkstück befindet (siehe Schritt 1 in Abb. J).
2. Bewegen Sie den Winkelschleifer langsam und gleichmäßig über das Werkstück (siehe Schritt 2 in Abb. J). Üben Sie keinen Druck auf die Schleifscheibe aus. Dies führt ledigious dazu, dass der Motor des Winkelschleifers überlastet wird, dass sich der Schleifvorgang verzögt und dass die Schleifscheibe beschädigt wird.

Reinigung und Wartung

GEFAHR!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation kann zu Stromschlagen führen.
- Ziehen Sie immer den Netzstecker, bevor Sie den Winkelschleifer reinigen.

HINWEIS!

Beschädigungsgefahr!

Wenn Sie den Winkelschleifer nicht ordnungsgemäß reinigen, können Sieihn beschädigen.

• Die Kohlebürsten dürfen nur durch qualifizierte Fachkräfte gewechselt werden.
• Verwenden Sie keine aggressiven Reinigungsmittel, scharfe oder metallische Reinigungsutensilien wie Messer, harte Spachtel und dergleichen. Die Oberflächen des Winkelschleifers konnten dadurch beschädigt werden.
• Stellen Sie sicher, dass kein Wasser in das Gehäuse des Winkelschleifers gelangt.

• Versuchen Sie nie, den Winkelschleifer zu reinigen, indem Sieihn in Wasser tauchen.

• Reinigen Sie den Winkelschleifer mit einem feuchten Tuch, und trocknen Sieihn mit einem sauberen Tuch gründlich ab. Verwenden Sie bei Bedarf ein mildes Reinigungsmittel, um hartnäckige Flecken zu entfernen.

• Verwenden Sie eine weiche Bürste, um die Lüftungsschlitze 9 von Staub oder Schmutz zu befren.
• Überprüfen Sie regelmäßig den Zustand des Stützflanschs 13, des Spannflanschs 14 und der Scheiben 24. Verwenden Sie den Winkelschleifer nicht, wenn Sie einen Schaden daran festgestellt haben. Lassen Sie die betroffenen Teile wechseln, bevor Sie den Winkelschleifer erneut verwenden.
• Lassen Sie die Kohlebürsten 16 nur im Service-Center oder in einem akkreditierten Reparatur-Center für elektrische Geräte wechseln.

Aufbewahrung

HINWEIS!

Beschädigungsgefahr!

Wenn Sie den Winkelschleifer nicht ordnungsgemäß lagern, konnen Sieihn beschädigen.

-Bewahren Sie den Winkelschleifer in einer sauberen, trocken- nen und frostfrei Umgebung auf.
- Schützen Sie den Winkelschleifer vor direktem Sonnenlicht.

• Stellen Sie vor der Aufbewährung sicher, dass der Winkelschleifer und das Zubehör vollständig trocken sind.
• Stellen Sie sicher, dass das Netzkabel des Winkelschleifers nicht verknotet oder geknicht ist.
• Halten Sie den Winkelschleifer und das Zubehör von Kindern fern.

Problebehebung

HINWEIS!

Beschädigungsgefahr!

Wenn Sie den Winkelschleifer nicht ordnungsgemas verwenden, können Sieihn beschaden.

• Öffnen Sie nicht das Gehäuse des Winkelschleifers. Bei eigenhändig durchgeführten Reparaturen oder falscher Bedienung verfallen jegliche Gewährleistungs- und Haftungsansprüche.

Einige Probleme werden möglicherweise durch geringfügige Störungen verursacht, die Sie selbst begeben können. Befolgen Sie dazu die Anweisungen in der folgenden Tabelle. Soltte sich das Problem damit nicht begeben setzen, wenden Sie sich an den Kundendienst. Reparieren Sie den Winkelschleifer nicht selbst.

Problem mögliche	Ursache Lösung
Der Winkelschleifer startet nicht.	Der Winkelschleifer ist nicht richtig mit der Steckdose verbunden.	Stellen Sie sichere, dass der Netzstecker des Winkelschleifers ordnungsgemäß mit einer Steckdose verbunden ist.
	Das Netzkabel oder der Netzstecker ist defekt.	Lassen Sie das Kabel oder den Stecker von einem qualifizierten Fachmann überprüfen und reparieren.
Der Winkelschleifer arbeitet nicht mit der erwarteten Effektivität.	Wenn Sie ein Verlängerungskabel verwenden, ist es möglicherweise zu lang, oder die Kapazität ist zu gering.	Verwenden Sie ein geeignetes Verlängerungskabel.
	Die Spannung der Stromversorgung (z. B. Generator) ist zu schwach.	Schreiben Sie den Winkelschlei-fer an eine geeignete Stromver-sorgung an.
	Die Lufthungsschlitze sind blockiert.	Befreien Sie die Lufthungsschlitze von Staub.
Die Arbeitsergebnisse sind unbefriedigend.	Die Schleifscheibe ist verschlissen.	Wechseln Sie die Schleifscheibe.
	Die Schleifscheibe ist für den vorgesehenen Zweck nicht geeignet.	Verwenden Sie eine geeignete Schleifscheibe.
Während des Betriebstreten starke Vibrationen oder ungewöhnliche Geräuschene auf.	Die Schleifscheibe ist verschlissen.	Wechseln Sie die Schleifscheibe.
	Der Spannflansch ist nicht fest angezogen.	Ziehen Sie Spannflansch fest an.
Der Winkelschleifer überhitzt.	Die Lufthungsschlitze sind blockiert.	Befreien Sie die Lufthungsschlitze von Staub.
	Die Kapazität des Winkelschleifers wird übersritten.	Verwenden Sie den Winkel-schleifer nur wie in der Bedie-nungsanleitung beschrieben.
Während des Betriebs werden zu了许多 Funktion erzeugt.	Die Kohlebürsten sind verschlissen.	Wenden Sie sich an das Service-Center oder an ein akkrediertes Reparatur-Center für elektrische Geräte, um die Kohlebürsten zu wechseln.
Der Motor des Winkelschleifers laufwährend des Betriebs unnormal.	Der Motor des Winkelschleifers ist zu stark verschmutzt.	Wenden Sie sich zur Wartung an das Service-Center oder an ein akkrediertes Reparatur-Center für elektrische Geräte.

Technische Daten

Produktbeschreibung: Winkelschleifer

Modell: 93549

Artikelnummer: 93549

Eingangsspannung: 230V 50 Hz

Nennleistung: 1200 W

Drehzahl: 3000-11000 min

Max. Schleifscheibendurchmesser: 125 mm

Spindelgewinde: M14

Schutzklasse: II

Abmessungen: etwa 38 × 8 × 10 cm

Gewicht:etta 2,53kg

Gerauschemission

Schalldruckpegel L_pA : 89 dB (A)

Schalleistungspegel L_WA 100 dB (A)

Unsicherheit K_pA, K_WA : 3 dB (A)

Vibration: 6,280m / s^2

Unsicherheit K: 1,5 m/s²

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Stellen Sie safer, dass recyclingfähige Materialien in Übereinstimmung mit den lokalen Entsorgungsbestimmungen entsorgt werden.

Winkelschleifer entsorgen

Altgeräte)dürfen nicht über den Hausmüll entsorgt werden!

Sollte das Gerä einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen, beispielsweise bei einer Sammelstelle seiner Gemeinde/seines Stadtbezirks. Dadurch wird sichergestellt, dass Altgeräte fachgerecht entsorgt und negative Auswirkungen auf die Umwelt vermieden werden. Daher sind elektrische Geräte mit dem nebenstehenden Symbol gekennzeichnet.

Konformitätserklärung

Sehr geehrter Kunde!

Die Hofer/Aldi Garantie bietet Ihnenweitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht:

Garantiezeit: 3 Jahre ab Kaufdatum

6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus)

Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe

Keine Transportkosten

Hotline: Kostenfreie Hotline

TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich Telefonisch, per Mail oder Fax an unsere Hotline. So können wir Ihnen bei eventuellen Bedienungsfehlern halten.

Um die Garantie in Anspruch zunehmen, senden Sie uns:

• zusammen mit dem defekten Produkt den Original-Kassenbon und die vollständig ausgeführte Garantiekarte.
  das Produkt mit allen Bestandteilen des Lieferumfangs.

Die Garantie gilt nicht bei Schaden durch:

• Unfall oder unvorhergesehene Ereignisse (z. B. Blitz, Wasser, Feuer, etc.).
• unsachgemeße Benutzung oder Transport.
• Missachtung der Sicherheits- und Wartungsvorschriften.
• sonstige unsachgemäß Bearbeitung oder Veränderung.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit an der Servicestelle Reparaturen kostenpflichtig durchführten zu laussen. Falls die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sind, werden Sie vorher verständigt.

Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschrankt. Die Garantiezeit kann nur verlangert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteilagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschreiben sind, gelten die gesetzlich vorgeschreibenben Mindestbedingungen. Das Serviceunternehmen und der Verkäufe übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Kunden gespeicherte Daten oder Einstellungen.

Conditions de garantie

Cher client!

Article-Nr./No ref./Cod. art.: 93549

08/2016

JAHRE GARANTIE ANS GARANTIE ANNI GARANZIA
