BEDIENUNGSANLEITUNG MP9942S SCHEPPACH

Rasenmäher Originalbetriebsanleitung 7-18

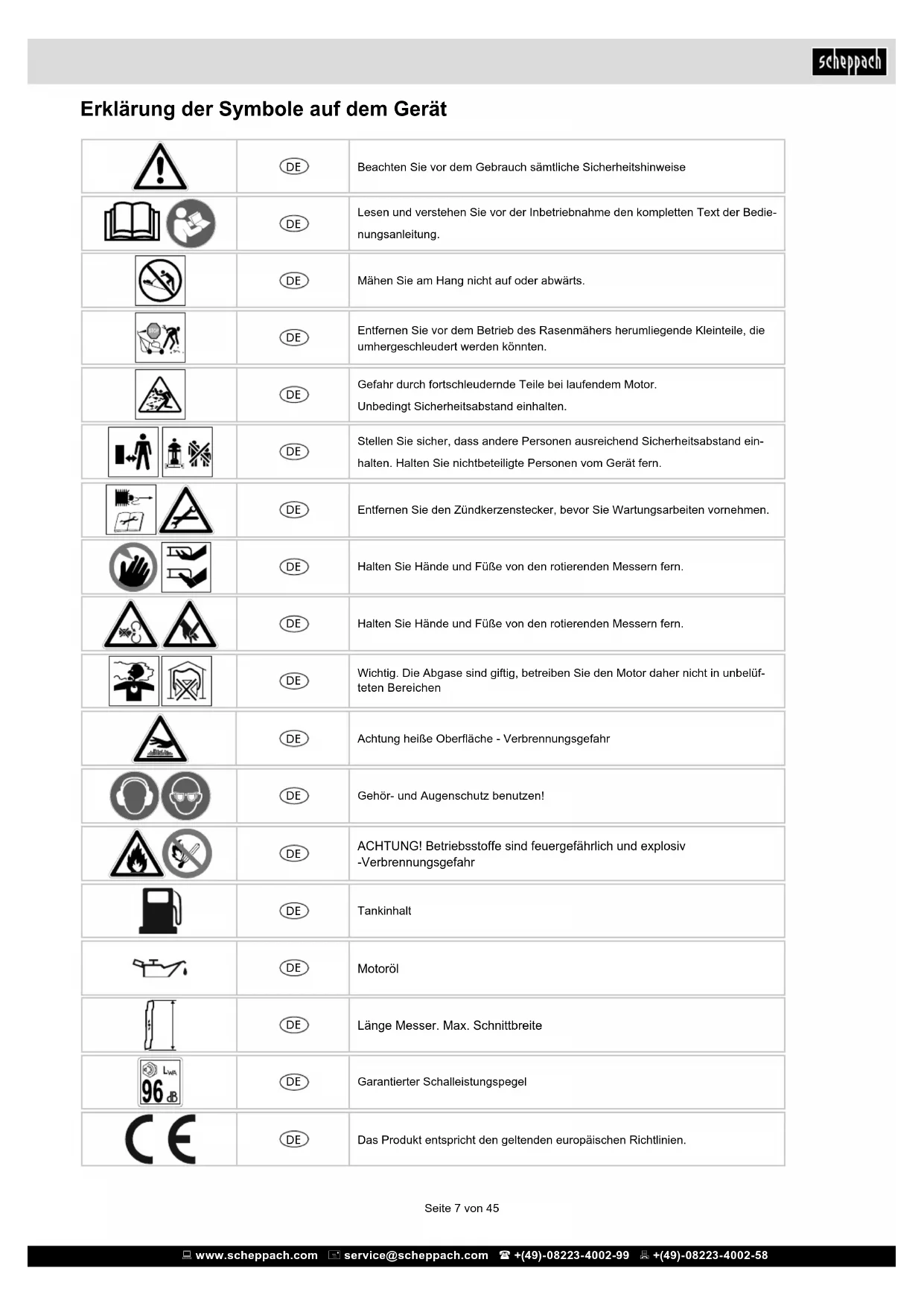

Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise

Gefahr durch fortschleudernde Teile bei laufendem Motor. Unbedingt Sicherheitsabstand einhalten.

Entfernen Sie vor dem Betrieb des Rasenmähers herumliegende Kleinteile, die umhergeschleudert werden könnten.

Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedie- nungsanleitung.

Mähen Sie am Hang nicht auf oder abwärts.

Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand ein- halten. Halten Sie nichtbeteiligte Personen vom Gerät fern.

Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen.

Halten Sie Hände und Füße von den rotierenden Messern fern.

Wichtig. Die Abgase sind giftig, betreiben Sie den Motor daher nicht in unbelüf- teten Bereichen

Achtung heiße Oberäche - Verbrennungsgefahr

Gehör- und Augenschutz benutzen!

ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv -Verbrennungsgefahr

Halten Sie Hände und Füße von den rotierenden Messern fern.

Länge Messer. Max. Schnittbreite

Garantierter Schalleistungspegel

Das Produkt entspricht den geltenden europäischen Richtlinien.Seite 8 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 Inhaltsverzeichnis: Seite:

Gerätebeschreibung 9

Bestimmungsgemäße Verwendung 10

Sicherheitshinweise 10

Vor Inbetriebnahme 12

Wartung und Reinigung 15

Entsorgung und Wiederverwertung 17

Konformitätserklärung 47

2. Gerätebeschreibung

4. Oberer Schubbügel

5. Schnellspannhebel

14. Radhöhenverstellung

a 2 x Rundkopfschraube M8 b 6 x Beilagscheibe c 2 x Kunststoffmutter d 2 x Kunststoffsternmutter e 2 x Rundkopfschraube M8 f 2 x Kunststoffmutter g 2 x Fixierungsscheiben

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- die nungs anweisung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Er satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnum- mern so wie Typ und Baujahr des Gerätes an. m Achtung! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeu- teln, Folien und Kleinteilen spielen! m GEFAHR Es besteht Verschluckungs- und Erstickungs- gefahr!

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz teilen,

• nicht bestimmungsgemäßer Verwendung, Beachten Sie: 1 Lesen Sie vor der Montage und vor Inbetriebnah- me den ge samten Text der Bedienungsanleitung durch. 2 Diese Bedienungsanleitung soll es Ihnen erleich- tern, Ihr Gerät kennenzulernen und dessen bestim- mungsgemäßen Einsatzmöglichkeiten zu nutzen. 3 Die Bedienungsanleitung enthält wichtige Hin- weise, wie Sie mit dem Gerät sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdau- er des Gerätes erhöhen. 4 Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Gerätes geltenden Vorschriften Ihres Landes beachten. 5 Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtig- keit, bei dem Gerät auf. Sie muss von jeder Bedie- nungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbun- denen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. 6 Neben den in dieser Bedienungsanleitung enthal- tenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb baugleicher Geräte allgemein anerkannten techni- schen Regeln zu beachten.Seite 10 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58

• Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeitswerk- zeuge und Werkzeugsätze jeglicher Art verwendet werden. m WARNUNG Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

5. Sicherheitshinweise

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: m Außerdem enthält die Betriebsanleitung andere wich- tige Textstellen, die durch das Wort "ACHTUNG!" gekennzeichnet sind. m GEFAHR Bei Nichtbeachtung dieser Anweisung besteht höchs- te Lebensgefahr bzw. die Gefahr lebensgefährlicher Verletzungen. m WARNUNG Bei Nichtbeachtung dieser Anweisung besteht Le- bensgefahr bzw. die Gefahr schwerer Verletzungen. m VORSICHT Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittlere Verletzungsgefahr. m HINWEIS Bei Nichtbeachtung dieser Anweisung besteht die Gefahr einer Beschädigung des Gerätes oder ande- ren Sachwerten. m Achtung! Beim Benutzen von Geräten müssen einige Sicher- heitsvorkehrungen eingehalten werden, um Verlet- zungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungs- anleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Wer das Gerät nicht benutzen darf:

• Kinder und anderen Personen, die die Gebrauchs- anweisung nicht kennen (Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen)

• Personen die unter Alkohol-, Drogen-, Medikamen-

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG- Maschinenricht linie. Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.

• Die Bedienungsperson ist im Arbeitsbereich ge- genüber Dritten verantwortlich.

• Die Maschine ist zur Bedienung durch eine Person konzipiert.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsan- leitung benutzen!

• Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

• Die Sicherheits-, Arbeits- und Wartungsvorschrif- ten des Herstellers sowie die in den technischen Daten angege benen Abmessungen müssen eingehalten werden.

• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits- technische Re geln müssen beachtet werden.

• Die Maschine darf nur von sachkundigen Per- sonen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unter- richtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Original- Werkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultieren- de Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

• Das Gerät darf nicht für den gewerblichen, hand- werklichen oder industriellen Gebrauch eingesetzt werden.

• Wenn Sie nicht sicher sind, ob eine Arbeitsbedin- gung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

• Der Benzin Rasenmäher ist für die private Be- nutzung im Haus- und Hobbygarten geeignet. Als Rasenmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pege von Gras oder Rasenächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstät- ten sowie nicht in der Land- und Forstwirtschaft. Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht zu folgenden Arbeiten eingesetzt werden: zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepanzungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Hecken- abschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel.Seite 11 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 licher Beleuchtung. Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.

• Der Gebrauch des Rasenmähers bei Gewitter ist verboten - Blitzschlaggefahr!

• Achten Sie immer auf einen guten Stand an Hän- gen.

• Führen Sie die Maschine nur im Schritttempo

• Bei Maschinen auf Rädern gilt: Mähen Sie quer zum Hang, niemals auf- oder abwärts.

• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Mähen Sie nicht an übermäßig steilen Hängen Seien Sie besonders vorsichtig, wenn Sie den Ra- senmäher umkehren oder ihn zu sich heranziehen.

• Halten Sie das Schneidmesser an, wenn der Rasenmäher angekippt werden muß, bei einem Transport über andere Flächen als Gras und wenn der Rasenmäher von und zu der zu mähenden Flä- che bewegt wird.

• Benutzen Sie den Rasenmäher niemals mit be- schädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen z.B. Prallbleche und/oder Grasfangeinrichtungen.

• Ändern Sie nicht die Regeleinstellungen des Mo- tors oder überdrehen Sie ihn nicht.

• Lösen Sie die Motorbremse, bevor Sie den Motor starten.

• Starten Sie den Motor mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausrei- chenden Abstand der Füße zu dem Schneidmesser.

• Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muß bei dem Vorgang angeho- ben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

• Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung.

• Heben Sie oder tragen Sie niemals einen Rasen- mäher mit laufendem Motor.

• Stellen Sie den Motor ab und ziehen Sie den Zünd- kerzenstecker ab: - bevor Sie Blockierungen lösen oder Verstop- fungen im Auswurfkanal beseitigen. - bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchführen. - wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch bevor Sie erneut starten und mit dem Rasenmä- her arbeiten. Falls der Rasenmäher anfängt un- gewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

• Stellen Sie den Motor ab: - wenn Sie sich vom Rasenmäher entfernen - bevor Sie nachtanken.

• Ein Betreiben der Maschine mit übermäßiger Ge- schwindigkeit kann die Unfallgefahr erhöhen.

• Seien Sie vorsichtig bei Einstellarbeiten an der Maschine und vermeiden Sie ein Einklemmen von Fingern zwischen dem sich bewegenden Schneid- werkzeug und starren Geräteteilen

• Seien Sie besonders vorsichtig beim Mähen auf nachgebenden Böden, an nahegelegenen Müllhal- den, Gräben und Deichen. teneinuss stehen, müde oder krank sind Sicherheitshinweise für handgeführte Rasenmäher Hinweise

• Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Einstellungen und dem richtigen Gebrauch der Maschine vertraut.

• Erlauben Sie niemals Kindern oder anderen Per- sonen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestim- mungen können das Mindestalter des Benutzers festlegen.

• Mähen Sie niemals während andere Personen, insbesondere Kinder oder Tiere, in der Nähe sind. Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Falls Sie das Gerät an andere Personen überge- ben sollten, händigen Sie diese Bedienungsanlei- tung bitte mit aus.

• Während des Mähens sind immer festes Schuh- werk und lange Hosen zu tragen. Mähen Sie nicht barfuß oder in leichten Sandalen.

• Überprüfen Sie das Gelände, auf dem die Maschi- ne eingesetzt wird, und entfernen Sie alle Gegen- stände, die erfasst und weggeschleudert werden können. m WARNUNG Benzin ist hochgradig entammbar:

• Bewahren Sie Benzin nur in den dafür vorgese- henen Behältern auf

• Tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorganges

• Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißem Mäher darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzin- verschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzin- dämpfe verüchtigt haben.

• Aus Sicherheitsgründen sind Benzintank und an- dere Tankverschlüsse bei Beschädigung auszutau- schen.

• Niemals Benzin in der Nähe einer Funkenquelle aufbewahren. Verwenden Sie immer einen geprüf- ten Kanister. Halten Sie Benzin von Kindern fern.

• Ersetzen Sie defekte Schalldämpfer

• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befesti- gungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden.

• Bei Geräten mit mehreren Messern beachten Sie, dass durch das Drehen eines Messers andere Messer zu drehen beginnen können. Handhabung

• Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.

• Mähen Sie nur bei Tageslicht oder bei guter künst-Seite 12 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58

7. Vor Inbetriebnahme

Zusammenbau der Komponenten. Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hin- weise beachtet werden. Hinweis! Beim Zusammenbau und für Wartungsarbeiten benö- tigen Sie folgendes zusätzliches Werkzeug, das nicht im Lieferumfang enthalten ist:

• eine Ölauffangwanne ach (für Ölwechsel)

• einen Messbecher 1 Liter (Öl / Benzinfest)

• einen Benzinkanister ( 5 Liter sind ausreichend für ca. 6 Betriebsstunden)

• einen Trichter (passend zum Benzineinfüllstutzen des Tanks)

• Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tankstelle)

• eine Benzin Absaugpumpe (Plastikausführung, in Baumärkten erhältlich)

• eine Ölkanne mit Handpumpe (in Baumärkten erhältlich)

1. Rasenmäher und Anbauteile aus Verpackung neh-

men und überprüfen ob alle Teile vorhanden sind.

2. Unteren Schubbügel mit je zwei Schrauben (a, e),

2 Beilagscheiben (b), 1 Kunststoffmuttern (c) und 1 Kunststoffsternmuttern (d) an beiden Seiten des Mähers festschrauben. Achten Sie dabei darauf, dass die Seilzüge, die später befestigt werden, nicht im Weg sind (Abb.2-3).

3. Oberen Schubbügel am unteren Schubbügel mit

je einem Schnellspannhebel (5), einer Fixierungs- scheibe (g), einer Beilagscheibe (b) und einer Kunsstoffmutter (f) an beiden Seiten festschrauben (Abb.4-5). Beachten Sie die korrekte Ausrichtung der Fixierungsscheiben des Schnellspannhebels, damit die Schnellspannfunktion erhalten bleibt.

4. Den Griff des Startseilzuges (17) am dafür vorge-

sehenen Haken wie in Abb. 6 gezeigt einhängen.

5. Die Seilzüge mit den beiliegenden Kabelclips (18)

(Abb.7) am Schubbügel xieren.

6. Grasfangkorb (16) - aufklappen und die Kunststoff-

clips am Rahmen einrasten. (Abb. 8)

7. Mähen mit Grasfangkorb:

Auswurfklappe (15) mit einer Hand anheben und den Grasfangkorb (16) wie in Abb.9 gezeigt ein- hängen.

Grasfangkorb (16), falls angebracht abnehmen und Mulcheinsatz (19) wie in Abb. 10-12 darge- stellt einlegen. Einstellen der Schnitthöhe m Achtung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Motor und abgezoge- nem Zündkerzenstecker vorgenommen werden. Restgefahren und Schutzmaßnahmen Vernachlässigung ergonomischer Grundsätze Nachlässiger Gebrauch persönlicher Schutz- ausrüstung (PSA) Nachlässiger Gebrauch oder Weglassen persönli- chen Schutzausrüstung können zu schweren Verlet- zungen führen. – Vorgeschriebene Schutzausrüstung tragen. Menschliches Verhalten, Fehlverhalten – Stets bei allen Arbeiten voll konzentriert sein. m Restgefahr - Kann nie ausgeschlossen werden. Gefährdung durch Lärm Gehörschädigungen Längeres ungeschütztes Arbeiten mit dem Gerät kann zu Gehörschädigungen führen. – Grundsätzlich einen Gehörschutz tragen. Verhalten im Notfall Bei einem eventuell eintretenden Unfall leiten Sie die entsprechend notwendigen Erste-Hilfe- Maßnahmen ein und fordern Sie schnellstmöglich qualizierte ärztliche Hilfe an.

MP99-42S Technische Daten Motortyp 4 Taktmotor/ luftgekühlt Hubraum: 99 cm

Arbeitsdrehzahl 3000 U/min Kraftstoff Normalbenzin/Bleifrei max. 5% Bioethanol Tankinhalt 600 cm

Schnitthöhenverstellung

Inhalt Auffangkorb 40 l Schnittbreite 42 cm Gewicht 22,2 kg Leistung in kW 1,5 Technische Änderungen vorbehalten! Information zur Geräuschentwicklung nach den einschlägigen Normen gemessen: Schalldruck L

= 80 dB(A) Messunsicherheit K

= 3 dB(A) Schallleistung L

= 93,6 dB(A) Messunsicherheit K

= 2 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vibration A

= 1,5 m/s 2Seite 13 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 Beachte: Der Motor ist auf die Schnittgeschwindig- keit für Gras, und Grasauswurf in den Fangkorb und für eine lange Motor-Lebenszeit ausgelegt

• Überprüfen Sie den Ölstand.

• Öffnen Sie den Tankdeckel und füllen den Ben- zintank (6) bis zum unterem Punkt des Tankein- füllstutzen mit ca. 0,6 Liter Benzin. Verwenden Sie zum Befüllen einen Trichter und Maßbehälter. Überfüllen Sie den Tank nicht. Verwenden Sie frischen, sauberen unverbleiten Kraftstoff. Mischen Sie keinesfalls Öl mit Benzin. Erwerben Sie Kraftstoff in Mengen, die innerhalb von 30 Ta- gen verbraucht werden können, um so die Frische des Kraftstoffs zu garantieren. Beachte: Verwenden Sie bleifreies Normalbenzin mit max. 5% Bioethanolanteil. m WARNUNG Verwenden Sie immer nur einen Sicherheitsben- zinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Entfernen Sie jegliche Öl- oder Benzinreste Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abküh- len. Motor starten (Abb. 14)

• Vergewissern Sie sich, dass das Zündkabel an der Zündkerze angeschlossen ist.

• Stehen Sie hinter dem Motormäher. Eine Hand drückt den Motorbremshebel (3) zum Handgriff, die andere Hand soll am Startseilzug sein.

• Den Motor mit dem Startseilzug (17) starten. Hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) herausziehen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet haben, nochmals am Griff anziehen.

• Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie das Gerät zum ersten Mal verwenden. Dies ist ein normaler Vorgang. Beachte: Leichterer Start bei kälteren Temperatu- ren durch drücken des Primertasters (Abb. 15, 8). Nur bei kalter Maschine nutzen! m Achtung!

• Den Startseilzug nicht zurückschleudern lassen.

• Achtung: Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederho- len. Motor abschalten:

• Um den Motor abzustellen, den Motorbremshebel los (3) und warten Sie bis das Messer still steht.

• Ziehen Sie den Zündkerzenstecker von der Zünd- kerze (10) ab, um unbeabsichtigtes starten des Motors zu vermeiden.

• Überprüfen sie vor dem erneuten Anlassen den Seilzug der Motorbremse. Kontrollieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder beschädigtes Abstellseil muss ausgewechselt werden. Vor dem Mähen Wichtige Hinweise:

• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die Schneidwerkzeuge nicht stumpf und Ihre Befesti- gungsmittel nicht beschädigt sind.

• Ersetzen Sie stumpfe und/oder beschädigte Schneidwerkzeuge gegebenenfalls im ganzen Satz, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Zündkerzen- stecker abziehen.

• Die Einstellung der Schnitthöhe erfolgt mit der Radhöhenverstellung (Abb. 13/ Pos.14). Es können 5 verschiedene Schnitthöhen eingestellt werden.

• Ziehen Sie den Einstellhebel nach außen und stel- len Sie die gewünschte Schnitthöhe ein. Der Hebel rastet in der gewünschten Position ein (Abb. 13).

m Achtung! Der Motor wird ohne Öl ausgeliefert. Vor Inbetrieb- nahme daher unbedingt Öl einfüllen. Verwenden Sie hierzu normales Mehrbereichsöl (SAE 30/10W30). Der Ölstand im Motor muss vor jedem Mähen überprüft werden. Ebenfalls muss Benzin eingefüllt werden, da auch dieses nicht im Auslieferzustand enthalten ist.

• Um ein ungewolltes Starten des Rasenmähers zu vermeiden, ist dieser mit einer Motorbremse aus- gestattet (Abb.1, Pos. 3), welche betätigt werden muss, bevor der Rasenmäher gestartet wird. Beim Loslassen des Motorbremshebels muss dieser in die Ausgangsposition zurückkehren und der Motor wird automatisch abgestellt.

• Ziehen Sie den Motorbremshebel (3) und ziehen Sie kräftig am Startseilzug (17). (Abb. 14) ACHTUNG: Das Schneidmesser rotiert auch bei gelöstem Motorbremshebel sobald man am Startseilzug zieht. Achten Sie darauf das sich keine Körper-/Fremdteile im Gefahrenbereich des Schneidmessers benden.

• Bevor Sie mit dem Rasenmähen beginnen, sollten Sie diesen Vorgang einige Male durchführen, um sicher zu gehen, dass alles korrekt funktioniert. m WARNUNG Jedesmal wenn Sie irgendwelche Einstell- und/ oder Reparaturarbeiten an Ihrem Rasenmäher vornehmen müssen, warten Sie, bis sich das Messer nicht mehr dreht. Stellen Sie vor jeder Einstell-, Wartungs- und Reparaturarbeit den Motor ab und ziehen Sie den Zündkerzenstecker. Nutzung des Antriebs:

• Motorbremse (3): Verwenden Sie den Hebel, um den Motor abzustellen. Wenn Sie den Hebel loslassen, stoppen Motor und Schneidemesser automatisch.

• Vor dem eigentlichen Mähen, sollten Sie den Start-/ Stophebel mehrmals überprüfen. Vergewissern Sie sich, dass das Zugseil leichtgängig ist. Warnhinweis: Das Schneidemesser rotiert, wenn der Motor gestartet wird. Wichtig: Vor dem Starten des Motors bewegen Sie die Motorbremse mehrmals, um zu prüfen, ob das Stopseil auch gut funktioniert.Seite 14 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 den, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bleiben. Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Abla- gerungen erschweren den Startvorgang, beeinträch- tigen die Schnittqualität und den Grasauswurf. An Hängen ist die Schneidbahn quer zum Hang zu le- gen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlän- ge. Führen Sie mehrere Durchgänge aus, so dass maximal 4cm Rasen auf einmal abgetragen wird. Bevor irgendeine Kontrolle des Messers durchgeführt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befes- tigt, in gutem Zustand und gut geschliffen ist. Schlei- fen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung bendliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls dieses beschädigt ist muss es ausgewechselt werden. Hinweise zum Mähen:

• Achten Sie auf feste Gegenstände. Der Rasen- mäher könnte beschädigt werden oder es könnten Verletzungen entstehen.

• Ein heißer Motor, Auspuff oder Antrieb kann Ver- brennungen verursachen. Also nicht berühren.

• Bei Hängen oder steil abfallendem Gelände vor- sichtig mähen.

• Mähen Sie nur bei ausreichenden Lichtverhältnissen.

• Überprüfen Sie den Mäher, das Messer und die anderen Teile, wenn Sie in einen Fremdkörper gefahren sind oder wenn das Gerät stärker als normal vibriert.

• Machen Sie keine Einstellungsänderungen oder Reparaturen ohne den Motor vorher abzustellen. Ziehen Sie den Zündkabelstecker.

• Auf oder in der Nähe einer Straße achten Sie auf den Straßenverkehr. Halten Sie den Grasauswurf von der Straße fern.

• Vermeiden Sie Stellen, bei denen die Räder nicht mehr greifen oder das Mähen unsicher ist. Vor einer Rückwärtsbewegung vergewissern Sie sich, ob nicht kleine Kinder hinter Ihnen sind.

• In dichtem, hohen Gras stellen Sie die höchste Schnittstufe ein und mähen Sie langsamer. Vor dem Entfernen von Gras oder sonstigen Verstop- fungen, stellen Sie den Motor ab und lösen Sie das Zündkabel.

• Entfernen Sie niemals Teile, die der Sicherheit dienen.

• Füllen Sie niemals Benzin ein, wenn der Motor noch heiß ist oder läuft Entleeren des Grasfangkorbs Der Fangkorb (16) verfügt über eine Füllstandsanzei-

• Ziehen Sie sich richtig an. Tragen Sie festes Schuhwerk und keine Sandalen oder Turnschuhe.

• Überprüfen Sie das Schneidemesser. Ein Messer, das verbogen oder sonst wie beschädigt ist, muss gegen ein Originalmesser ausgetauscht werden.

• Füllen Sie den Benzintank im Freien auf. Benutzen sie einen Einfülltrichter und einen Meßbehälter. Wischen Sie übergelaufenes Benzin weg.

• Lesen und beachten Sie die Betriebsanleitung und auch die Hinweise bezüglich des Motors und der Zusatzgeräte. Heben Sie die Anleitung auch für die anderen Benutzer des Gerätes zugänglich auf.

• Auspuffgase sind gefährlich. Lassen Sie den Motor nur im Freien an.

• Vergewissern Sie sich, dass alle Sicherheitsein- richtungen vorhanden sind und auch gut funktio- nieren.

• Das Gerät sollte nur von einer Person bedient werden, die auch dazu geeignet ist.

• Das Mähen von nassem Gras kann gefährlich sein. Mähen Sie Gras möglichst trocken.

• Weisen Sie andere Personen oder Kinder an, sich vom Mäher entfernt aufzuhalten.

• Mähen Sie niemals bei schlechten Sichtverhältnissen.

• Heben Sie herumliegende, lose Gegenstände vor dem Mähen vom Boden auf. Hinweise zum richtigen Mähen m Achtung! Öffnen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Das umlaufende Messer kann zu Verletzungen führen. Befestigen Sie die Auswurfklappe und den Grasfang- korb immer sorgfältig. Beim Entfernen vorher den Motor ausschalten. Der durch die Führungsholme gegebene Sicherheits- abstand zwischen Messergehäuse und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungs- änderungen an Böschungen und Hängen ist beson- dere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, grifgen Sohlen und lange Hosen. Mähen Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Rasen- mäher aus Sicherheitsgründen nicht gemäht werden. Üben Sie besondere Vorsicht beim Rückwärtsbewe- gen und beim Ziehen des Rasenmähers. Stolperge- fahr! Mulchen Beim Mulchen wird das Schnittgut im geschlosse- nen Mähergehäuse zerkleinert und auf dem Rasen wieder verteilt. Eine Grasaufnahme und Entsorgung entfällt. m HINWEIS! Mulchen ist nur bei relativ kurzem Rasen möglich. Um die Mulchfunktion zu nutzen, hängen Sie den Fangkorb (16) aus und schieben Sie den Mulchad- apter (Abb.10-12 / 19) in die Auswurföffnung und schließen Sie die Auswurfklappe (15). Das Mähen Nur mit scharfen, einwandfreien Messern schnei-Seite 15 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 des Gerätes unverändert zu garantieren.

• Sorgen Sie dafür dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit. Reinigen Sie den Grasfangkorb regelmäßig mit Wasser und lassen Sie ihn gut trocknen.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

• Bei längerer Lagerung oder Wartung den Kraft- stofftank entleeren.Dies sollte im Freien mit einer Benzin-Absaugpumpe (in Baumärkten erhältlich) erfolgen. m WARNUNG Arbeiten Sie nie bei laufendem Motor an stromfüh- renden Teilen der Zündanlage oder berühren diese. Ziehen Sie vor allen Wartungs- und Pegearbeiten den Zündkerzenstecker von der Zündkerze ab. Füh- ren Sie niemals irgendwelche Arbeiten am laufenden Gerät durch. Arbeiten die in dieser Bedienungsanlei- tung nicht beschrieben werden, sollten nur bei einer autorisierten Fachwerkstatt durchgeführt werden. Reinigung Nach jedem Gebrauch sollte der Mäher gründlich gereinigt werden. Besonders die Unterseite und die Messeraufnahme. Dazu kippen Sie den Rasenmäher auf die linke Seite (gegenüber Öleinfüllstutzen). Hinweis: Bevor Sie den Rasenmäher auf die Seite kippen, entleeren Sie den Kraftstofftank mit einer Benzinabsaugpumpe vollständig. Der Rasenmäher darf nicht über 90 Grad gekippt werden. Am leichtes- ten entfernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Grasreste und Schmutz können zu einer Beeinträchtigung des Mähbetriebes führen. Kontrollieren Sie, ob der Grasauswurfkanal frei von Grasresten ist und entfernen diese bei Bedarf. Reinigen Sie den Mäher niemals mit einem Wasserstrahl oder Hochdruckreiniger. Der Motor soll trocken bleiben. Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden. Radachsen und Radnaben

• Sollten einmal pro Saison gereinigt und leicht eingefettet werden. Messer Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schärfen, aus- wuchten und montieren. Um ein optimales Arbeits- ergebnis zu erzielen, wird empfohlen das Messer einmal im Jahr überprüfen zu lassen. Wechseln des Messers (Abb.17) Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Tragen Sie beim Messerwechsel Handschuhe um Schnittverletzungen zu vermeiden. Niemals ein anderes Messer einbauen.

• Leeren Sie den Benzintank, bevor Sie die Klinge entfernen.

• Entfernen Sie die Schraube, um die Klinge zu ersetzen.

• Setzen Sie wieder alles so ein wie in Abb. 17. Befestigen Sie die Schraube ordnungsgemäß. ge (Abb. 16). Diese wird durch den Luftstrom den der Mäher im Betrieb erzeugt geöffnet. Fällt die Klappe (Abb. 16) während des Mähens zu, ist der Fangkorb (16) voll und sollte geleert werden. Für eine ein- wandfreie Funktion der Füllstandanzeige müssen die Löcher unter der Klappe immer sauber und durchläs- sig sein. Sobald während des Mähens Grasreste liegen blei- ben oder sich die Klappe nicht mehr öffnet muss der Fangkorb entleert werden. m WARNUNG Vor dem Abnehmen des Fangkorbs den Motor ab- stellen und den Stillstand des Schneidwerkzeugs abwarten. Zum Abnehmen des Fangkorbs (16) mit einer Hand die Auswurfklappe (15) anheben, mit der anderen Hand den Fangkorb (16) am Tragegriff herausneh- men (Abb.16). Der Sicherheitsvorschrift entspre- chend fällt die Auswurfklappe (15) beim Aushän- gen des Fangkorbs zu und verschließt die hintere Auswurföffnung. Bleiben dabei Grasreste in der Öffnung hängen, so ist es für ein leichteres Starten des Motors zweck- mäßig, den Rasenmäher um etwa 1m zurückzu- ziehen. Schnittgutreste im Mähergehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen. Zur Gewährleistung eines guten Aufsammelns müs- sen der Fangkorb (16) und besonders das Luftgitter von innen nach der Benutzung gereinigt werden. Fangkorb (16) nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug einhängen. Auswurfklappe (15) mit einer Hand anheben und mit der anderen Hand den Fangkorb (16) am Handgriff halten und von oben einhängen. (Abb. 9) Nach dem Mähen

• Den Motor immer zuerst abkühlen lassen, bevor man den Rasenmäher in einem geschlossenen Raum abstellt. Entfernen Sie Gras, Laub, Schmiere und Öl vor dem Einlagern. Keine anderen Gegenstände auf dem Mäher ablagern.

• Kontrollieren Sie vor erneutem Gebrauch alle Schrauben und Muttern. Gelockerte Schrauben sind fest zu ziehen.

• Entleeren Sie den Grasfangkorb (16) vor dem erneuten Gebrauch.

• Lösen Sie den Zündkerzenstecker, um unerlaubten Gebrauch zu verhindern.

• Achten Sie darauf, dass der Mäher nicht neben ei- ner Gefahrenquelle abgestellt wird. Das Austreten von Gas kann zu Explosionen führen.

• Es dürfen nur Originalteile oder solche vom Her- steller genehmigte Teile bei Reparaturen verwen- det werden (siehe Adresse der Garantieurkunde).

• Bei längerem Nichtgebrauch des Mähers, den Ben- zintank mit einer Benzinabsaugpumpe entleeren.

• Ölen und warten Sie das Gerät

9. Wartung und Reinigung

• Regelmäßige, sorgfältige Instandhaltung ist not- wendig, um die Sicherheitsniveau und die LeistungSeite 16 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58

• Entfernen Sie das Messer und das Getriebegehäu- se indem Sie die Schrauben herauslösen.

• Reinigen Sie die Elemente des Getriebes und die Keilriemen ein- bis zweimal im Jahr mit einer Bürs- te oder Druckluft.

• Bringen Sie das Getriebegehäuse und das Messer wieder mit Schrauben an. Pege und Einstellung der Seilzüge Die Seilzüge öfters einölen und auf Leichtgängigkeit überprüfen. Wartung des Luftlters (Abb. 20) Verschmutzte Luftlter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmä- ßige Kontrolle ist daher unerlässlich. Der Luftlter sollte alle 25 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftlter öfters zu überprüfen. Nehmen Sie die Luftlterabdeckung ab und ent- fernen Sie den Schwammlter. Ersetzen Sie den Luftlter um zu vermeiden, dass Gegenstände in den Lufteinlass hineinfallen (Abb. 20). Achtung: Luftlter nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Luftlter nur mit Druckluft oder durch Ausklopfen reinigen. Wartung der Zündkerze (Abb. 21) Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürs- te. Danach die Zündkerze alle 50 Betriebsstunden warten. Ziehen Sie den Zündkerzenstecker mit einer Dreh- bewegung ab. Entfernen Sie die Zündkerze (10) mit einem Zündkerzenschlüssel. Stellen Sie unter Verwendung einer Fühlerlehre den Abstand auf 0,75 mm (0,030“) ein. Bringen Sie die Zündkerze (10) wieder an und achten Sie darauf, dass Sie diese nicht zu fest ziehen. Reparatur Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsge- fährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren. Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet die durch unsachgemäße Repa- raturen oder durch Nichtverwendung von Originaler- satzteilen verursacht werden. Beauftragen sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile. Betriebszeiten Beachten Sie bitte die gesetzlichen Bestim- mungen, zur Regelung der Betriebszeiten von Rasenmähern,welche örtlich unterschiedlich sein können. Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beach- ten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden müssen. Ersatzteilbestellung Befestigungsdrehkraft beträgt 45Nm. Ersetzen Sie auch die Schraube der Klinge, wenn Sie die Klinge ersetzen. Beschädigte Messer Sollte das Messer trotz aller Vorsicht mit einem Hindernis in Berührung gekommen sein, sofort Motor abstellen und Zündkerzenstecker abziehen. Mäher seitlich kippen und Messer auf Beschädigung überprüfen. Beschädigte oder verbogene Messer müssen ausgewechselt werden. Niemals ein ver- bogenes Messer wieder geradebiegen. Niemals mit einem verbogenen oder stark abgenutzten Messer arbeiten, dies verursacht Vibrationen und kann weite- re Beschädigungen am Mäher zur Folge haben. m Achtung! Beim Arbeiten mit einem beschädig- ten Messer besteht Verletzungsgefahr. Messer nachschleifen Die Messerschneiden können mit einer Metallfeile nachgeschärft werden. Um eine Unwucht zu vermei- den sollte das Schleifen nur von einer autorisierten Fachwerkstatt durchgeführt werden. Ölstandskontrolle m Achtung! Motor niemals ohne oder mit zuwe- nig Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Nur Motorenöl SAE 30/10W30 verwenden. Kontrolle des Ölstandes (Abb. 18):

• Rasenmäher auf eine ebene, gerade Fläche stellen.

• Den Ölmeßstab (12) durch Linksdrehung ab- schrauben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben.

• Messstab herausziehen und in waagrechter Stel- lung den Ölstand ablesen. Der Ölstand muss sich zwischen max und min des Ölmessstabes (12) benden. Ölwechsel

• Der Motorölwechsel sollte jährlich vor Saisonbe- ginn bei betriebswarmen und ausgeschaltetem Motor durchgeführt werden.

• Nur Motoröl (SAE 30/10W30) verwenden.

• Leeren Sie den Benzintank (mit einer Benzinab- saugpumpe)

• Platzieren sie eine ache Ölauffangwanne (min. 1 Liter Volumen) vor dem Rasenmäher.

• Ölmessstab herausschrauben und den Mäher soweit kippen bis das gesamte Öl in die Auffang- wanne abgelaufen ist.

• Danach das frische Motoröl bis zur oberen Mar- kierung des Ölmessstabes einfüllen (ca. 0,45), überfüllen Sie das Gerät nicht.

• Achtung! Ölmessstab zum Prüfen des Ölstandes nicht einschrauben, sondern nur bis zum Gewinde einstecken. Das Altöl muss gemäß den geltenden Bestimmungen entsorgt werden. Reinigen der Riemen (Fig. 17, 19) Nur bei angetriebenen RasenmäherSeite 17 von 45 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58 Die Verpackung schützt das Gerät vor Transport- schäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycel- bar. Das Rückführen der Verpackung in den Materi- alkreislauf spart Rohstoffe und verringert das Abfal- laufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Es besteht Erstickungsge- fahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermül- lentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Artikelnummer des Gerätes

• Bewahren Sie den Rasenmäher niemals mit Ben- zin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.

• Lassen Sie den Motor abkühlen, bevor Sie den Ra- senmäher in geschlossenen Räumen abstellen.

• Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff und den Bereich um den Kraftstofftank frei von Gras, Blättern oder austretendem Fett (Öl). Vorbereitung für das Einlagern des Rasenmähers Warnhinweis: Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

• Entleeren Sie den Benzintank mit einer Benzinab- saugpumpe.

• Starten Sie den Motor und lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist .

• Machen Sie nach jeder Saison einen Ölwechsel. Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.

• Entfernen Sie die Zündkerze vom Zylinderkopf.

• Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder.

• Ziehen Sie den Startergriff langsam, so dass das Öl den Zylinder innen schützt.

• Schrauben Sie die Zündkerze wieder ein.

• Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.

• Reinigen Sie das ganze Gerät, um die Lackfarbe zu schützen.

• Bewahren Sie das Gerät an einem gutgelüfteten Platz oder Ort auf. Vorbereitung des Rasenmähers für den Transport (Abb. 22)

• Entleeren Sie den Benzintank mit einer Benzinab- saugpumpe.

• Lassen Sie den Motor solange laufen bis das restli- che Benzin verbraucht ist.

• Entleeren Sie das Motoröl vom warmen Motor.

• Entfernen Sie den Zündkerzenstecker von der Zündkerze.

• Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.

• Hängen Sie den Startseilzug (17) am Haken aus. Lösen Sie die Schnellspannhebel (5) und klappen den oberen Schubbügel nach unten. Beachten Sie dabei, dass beim Umklappen die Seilzüge nicht geknickt werden.

• Wickeln Sie einige Lagen Wellpappe zwischen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden.

11. Entsorgung und Wiederverwertung

Fehlersuche Die Tabelle zeigt mögliche Fehler, deren mögliche Ursache und Möglichkeiten zur Abhilfe. Sollten Sie das Problem trotzdem nicht beseitigen können, ziehen Sie eine Fachkraft zu Rate. m VORSICHT! Zuerst den Motor abschalten und das Zündkabel ziehen, bevor Inspektionen oder Justierungen vorgenommen werden. m VORSICHT! Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, denken Sie daran, dass der Auspuff und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden. Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzin- frei an die Servicestation gesendet werden müssen. Störung Mögliche Ursache Abhilfe Unruhiger Lauf, starkes vibrieren des Gerätes - Schrauben lose - Messerbefestigung lose - Messer unwuchtig - Schrauben prüfen - Messerbefestigung prüfen - Messer ersetzen Motor läuft nicht - Motorbremshebel nicht gedrückt - Gashebel falsche Stellung - Zündkerze defekt - Kraftstofftank leer - verschmutzter Kraftstoff - kalte Umgebung - Motor defekt - Motorbremshebel drücken - Einstellung prüfen - Zündkerze erneuern - Kraftstoff einfüllen - Benzintank leeren und mit sauberem Krafstoff befüllen - Primertaste drücken - Autorisierten Kundendienst aufsuchen Motor läuft unruhig - Luftlter verschmutzt - Zündkerze verschmutzt - Luftlter reinigen - Zündkerze reinigen Rasen wird gelb, Schnitt unregelmäßig - Messer ist unscharf - Schnitthöhe zu gering- - Messer schärfen - richtige Höhe einstellen Grasauswurf ist unsauber - Schnitthöhe zu niedrig - Messer abgenutzt - Fangkorb verstopft - Höhe einstellen - Messer austauschen - Fangkorb ausleeren oder Verstopfung lösen Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile* Zündkerze, Riemen, Filter, Messer
