BEDIENUNGSANLEITUNG Prestige Duo 8504 FAKIR

der-feine Unterschied

Gebrauchsanleitung

Informationen fur Ihr Sicherheit und Entsorgungshinweise Seite 4 - 5

Technische Daten Seite 5

Grundausstattung Seite 6

Verwendung mit Wasserfilter-Box Seite 7 - 8

Verwendung mit Vliesfilter-Box Seite 9 - 10

Inbetriebnahme Seite 11 - 12

Nach dem Gebrauch Seite 13 - 14

Bestellung von Filter und Zubehör Seite 15

Table of contents

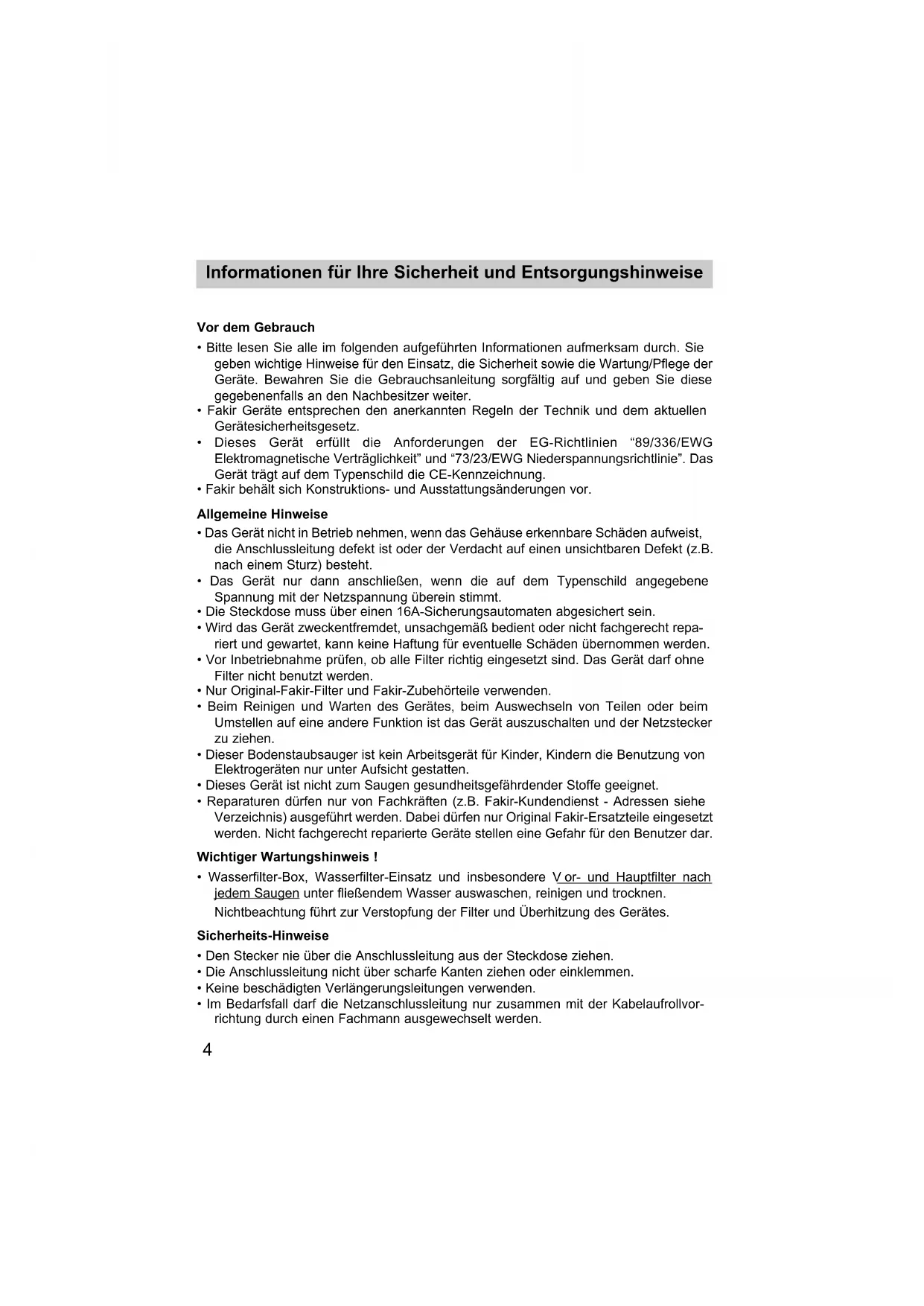

Informationen für ihre Sicherheit und Entsorgungshinweise

Vor dem Gebrauch

-itte lessen Sie alle im folgenden aufgeführten Informationen aufmerksam durch. Sie geben wichtige Hinweise für den Einsatz, die Sicherheit sowie die Wartung/Pflege der Geräte. Bewahren Sie die Gebrauchsanleitung sorgfähig auf und geben Sie diese gegebenenfalls an den Nachbesitzer weiter.
- Fakir Geräte entsprechen den anerkannten Regeln der Technik und dem aktuellen Gerätesicherheitsgesetz.
- Dieses Gerät erfüllt die Anforderungen der EG-Richtlinien "89/336/EWG Elektromagnetische Verträglichkeit" und "73/23/EWG Niederspannungsrichtlinie". Das Gerätträgt auf dem Typenschild die CE-Kennzeichnung.
Fakir behält sich Konstruktions- und Ausstattungsänderungen vor.

Allgemeine Hinweise

• Das Gerät nicht in Betrieb besteht, wenn das Gehäuse erkennbare Schäden aufweist, die Anschlussleitung defekt ist oder der Verdacht auf einen unsichtbaren Defekt (z.B. nach einem Sturz) besteht.
• Das Gerät nur dann anschließen, wenn die auf dem Typenschild angegebene Spannung mit der Netzspannung überein stimmt.
• Die Steckdose muss über einen 16A-Sicherungsautomaten abgesichert sein.
• Wird das Gerät zweckentfremdet, unsachgemäß bedient oder nicht fachgerecht repariert und gewartet, kann keine Haftung für eventuelle Schäden übernommen werden.
• Vor Inbetriebnahme prüfen, ob alle Filter richtig eingesetzt sind. Das Gerätarf ohne Filter nicht benutzt werden.
• Nur Original-Fakir-Filter und Fakir-Zubehörteile verwenden.
• Beim Reinigen und Warten des Gerätes, beim Auswechseln von Teilen oder beim Umstellen auf eine andere Funktion ist das Gerät auszuschalten und der Netzstecker zuziehen.
• Dieser Bodenstaubsauger ist kein Arbeitsgerät für Kinder, Kindern die Benutzung von Elektrogeräten nur unter Aufsicht gestatten.
• Dieses Gerät ist nicht zum Saugen gesundheitsgeführrender Stoffe geeignet.
• Reparaturen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst - Adressen siehe Verzeichnis) ausgeführten werden. Dabei dürfen nur Original Fakir-Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar.

Wichtiger Wartungshinweis!

• Wasserfilter-Box, Wasserfilter-Einsatz und insbesondere Vor- und Hauptfilter nach jedem Saugen unter fließendem Wasser auswassen, reinigen und trocknen. Nichtbeachtung führt zur Verstopfung der Filter und Überhitzung des Gerätes.

Sicherheits-Hinweise

• Den Stecker nie über die Anschlussleitung aus der Steckdoseziehen.
  Die Anschlussleitung nicht über scharfe Kanten ziehen oder einklemmen.
• Keine beschädigten Verlägerungsleitungen verwenden.
• Im Bedarfsfallarf die Netzanschlussleitung nur zusammen mit der Kabelaufrollvorrichtung durch einen Fachmann ausgewechselt werden.

Informationen für ihre Sicherheit und Entsorgungshinweise

• Vor jeder Wartung, Reinigung, dem Filterwechsel und nach dem Gebrauch das Gerät ausschalten und den Netzsteckerziehen.
• Düsen und Rohr-Enden dürfen niemals in die Höhe von Augen und Ohren gelangen.
• Das Gerät ist nur zur Trockenreinigung zu verwenden - nicht zum Nass-Saugen und Saugen im Freien. Menschen oder Tiere dürfen mit dem Gerät nicht abgesaugt werden. Der Hersteller haftet nicht für evtl. Schäden, die durch nicht bestimmungsgemäßigen Gebrauch oder falsche Bedienung verursacht werden.
• Keine freißen oder glühenden Stoffe saugen.
• Keine groben Glassplitter saugen.
• Keine Lösungsmittel, explosible Flüssigkeiten und Gase saugen.
• Beim Arbeitsen mit Turbo-Saugbürste nicht in die laufende Bürstenwalze greifen.
• Das Gerät nicht im Freien aufbewahren.
• Gerät keinen Witterungseinflüssen, keiner Feuchtigkeit und keinen Hitzequellen aussetzen.
• Das Gerät nur trocken oder mit einem leicht feuchten Tuch reinigen. Dabei)dufen die stromfuhrenden Teile (Schalter, Stecker, Elektronik etc.) nicht mit Wasser in Berührung kommt.

Entsorgungs-Hinweise

-itte werfen Sie die Verpackung, die gefullten Filter und später das ausgediente Gerat nicht einfach weg, sondern entsorgen Sie alles gemäß den von ihrer Stadt/Gemeindeverwaltung oder vom zuständigen Entsorgungsunternehmen aufgestelltten Richtlinien.
- Das Verpackungsmaterial sortenrein in die damit vorgesehenen Sammelbehälter geben, damit es der Wiederverwendung zugeführrt werden kann.
- Das ausgediente Gerät bei der darauf vorgesehenen Sammelstelle abgeben.

Technische Daten

Nennspannung 230 V AC / 50 Hz

Leistung IEC / max. 1300 / 1500 W

Schutzklasse II

MaBe ca. 48× 36× 30cm

Gewicht ca. 8,5 kg

Gehäusefarbe silber

Grundausstattung

1 Saugschlauch 11 Fugendüse
2 Tragegriff 12 Teleskoprohr
3 Elektronische Leistungssteuerung
4 Umschaltung Saugen-Blasen
5 Wasserfilter-Box 15 Hartbodendüse
6 Fußtaste für Kabelautomatik
7 Dusenhalterung - Parkstellung
8 Zubehor-Depot (fur Pos. 9+11+13)
9 Möbelbürste
10 Handgriff und Saugregler

Sonderzubehör

13 Polsterduse
14 Bodensaugduse

16 Vliesfilter-Box
17 Vorfilter
18 Staubfilterbeutel (Micro-Vlies)
19 Messbecher
20 Antischaummittel

21 Turbo-Saugbürste

Verwendung mit Wasserfilter-Box

Die Wasserfilter-Box steht aus dem abnehmbaren Behalterdeckel, dem Wasserfiltereinsatz mit Vorund Hauptfilter sowie dem Wasserbehälter.

(1) Zuerst den Saugschlauch nach Drucken der Arretierung hers aus ziehen.

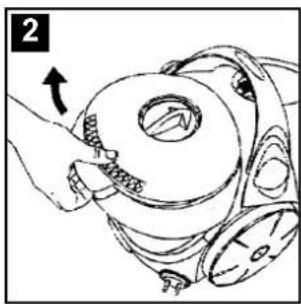

(2) Behalterdeckel an der hinteren Lasche hoch ziehen und abnehmer.

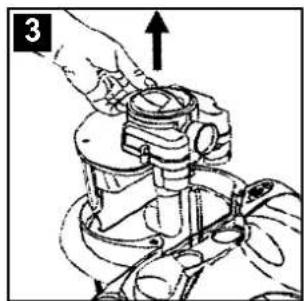

(3) Wasserfiltereinsatz nach oben aus dem Behälter herausziehen.

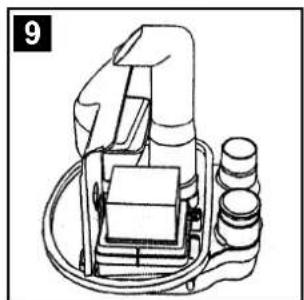

- (4-9) Prüfen, ob Vorfilter und Hauptfilter richtig eingesetzt sind.

Nach dem Hochklappendes Vorfilters muss die Schwarze Seite des Hauptfilters sightbar sein.

Achtung:

Wasserfilter-Box und Wasserfilter-Einsatz können erst nach Entfernen des Saugschlauchs aus dem Gerät genommen werden.

Verwendung mit Wasserfilter-Box

(10) Wasserbehälter mit Hilfe des Messbechers bis zur aufgezeichneten Linie MAX mit Wasser befüllen.

Dies entspricht dann einer Menge von ca. 0,6 Liter.

Bei Bedarf ca. 5-10 ml Antischaummittel in das Wasser geben.

Achtung:

Wasser nur bis zur vorgegebenen Füllstandslinie MAX einfluen.

Gröbere Wassermen gen führen zu unkontrolliertem Wasser-austritt und zu Verstopfungen des Filtersystems.

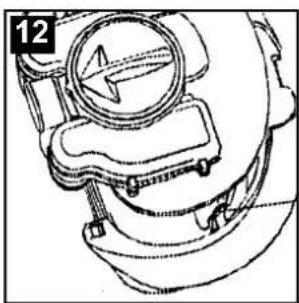

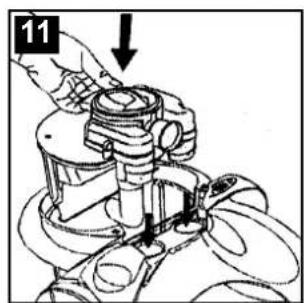

(11-12) Wasserfiltereinsatz wieder passgenau in den Wasserbehälter einsetzen und darauf auf die seitlichen Führungen achten.

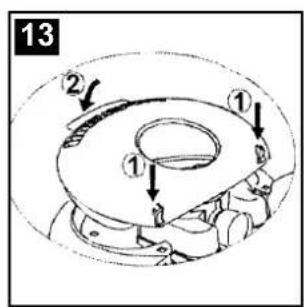

(13) Behalterdeckel zuerst hinten mit den beiden Nasen in die entsprchende Aussparungen im Behälter einsetzen und dann vorne nach unten drucken bis er einrastet.
(14) Saugschlauch in die Öffnung bis zum hörbaren Einrasten schieben.

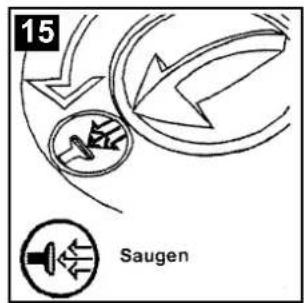

(15) Umschalter auf Position Saugen stellen.

Verwendung mit Vliesfilter-Box

Die Vliesfilter-Box besteht aus dem abnehmbaren Behalterdeckel, dem aufklappbaren Filtereinsatz mit Filterkorb, Staubfilterbeutel (Vliesfilter) und waschbaren Motorschutzfilter sowie dem Staub-Behalter.

(16) Zuerst den Saugschlauch nach Drucken der Arretierung hers aus ziehen.

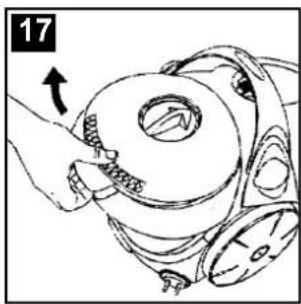

(17) Behalterdeckel an der hinteren Lasche hoch ziehen und abnehmer.

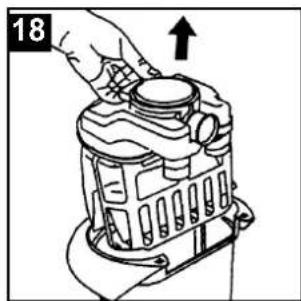

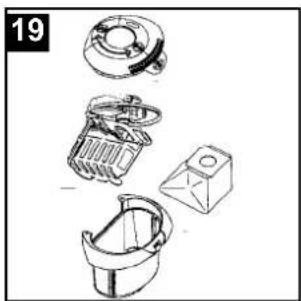

(18-19) Den kompletten Filtereinsatz herausheiten und ...

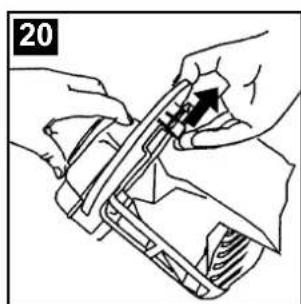

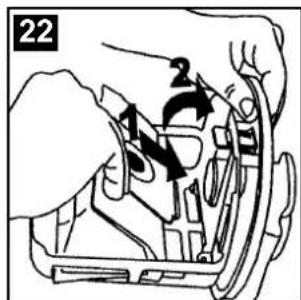

(20-23)...prufen,ob Staubfilterbeutel (Vliesfilter) ...

Verwendung mit Vliesfilter-Box

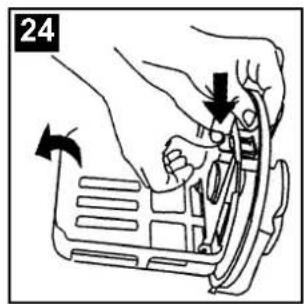

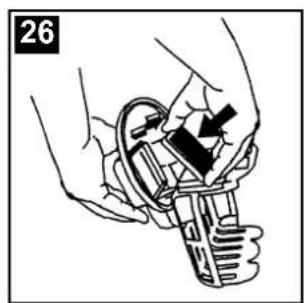

(24-26)...und Motorschutzfilterrichtig eingesetzt sind.

(27-28) Filtereinsatz wieder passgenau in den Staub-Behalter einsetzen und darauf auf die seitlichen Führungen achten.

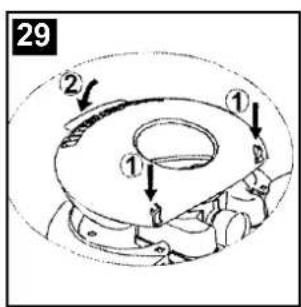

(29) Behalterdeckel zuerst hinten mit den beiden Nasen in die entsprchen de Aussparungen im Behälter einsetzen und dann vorne nach unter drucken bis er einrastet.

Wasserfilter-Box aus dem Gerätnehmen und Vliesfilter-Box einsetzen.

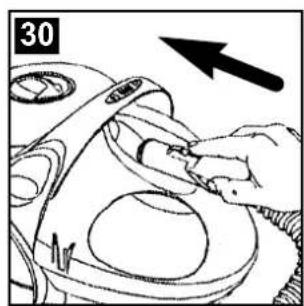

(30) Saugschlauch in die Öffnung bis zum hörbaren Einrasten schieben.

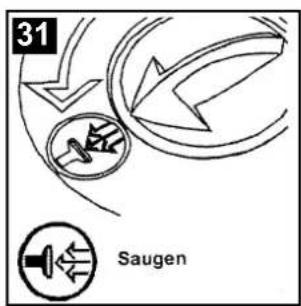

(31) Umschalter auf Position Saugen stellen.

Inbetriebnahme

(32) Netzkabel auf die erforderliche Länge Herausziehen und an eine Steckdose anschließen.
(33) Gerat durch Drucken der Ein-Aus-Taste einschalten.

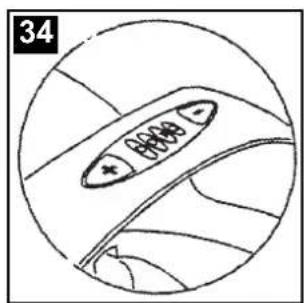

(34) Mit der Plus-Taste (+) und der Minus-Taste (-) am Tracefgriff wird die Saugkraft elektronisch in vier Stufen eingestellt und durch LED-Leuchten angezeigt. Beim Einschalten des Gerätes stellt die Elektronik automatisch die höchste Leistungsstufe ein.
(35) Regulierung der Saugleistung: max. = Schieber vorne (Öffnung zu) min. = Schieber hinter (Öffnung sicht

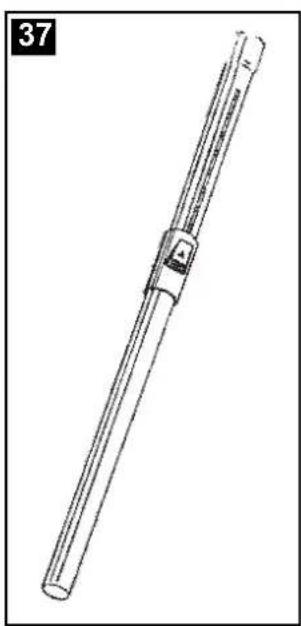

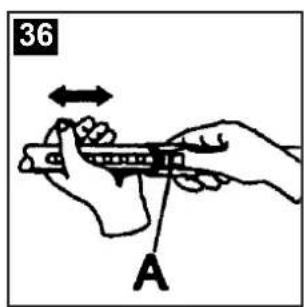

(36-37) Teleskoprohr auf die gewünschte Länge einstellen: Schieber nach hinten ziehen und halten, Rohr herausziehen, Schieber loslüssen und Rohrposition einrasten halten.
(38) Umschaltbare Bodensaugdüse für Teppiche und Hartfußboden: Teppichboden = Borstenleiste eingezogen Hartfußboden = Borstenleiste ausgefahren

Inbetriebnahme

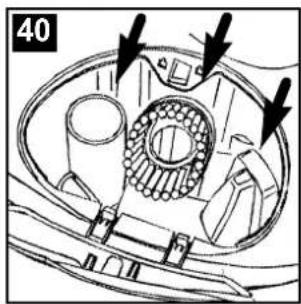

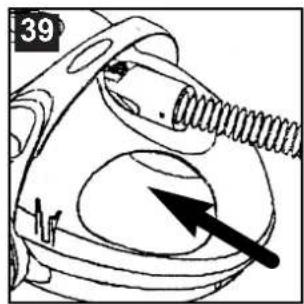

(39-41) Im seitlichen Zubehör-Depot befinden sich Möbelbürste, Fugendüse und Polsterdüse, die nach Öffnen des Deckels entnommen werden konnen.

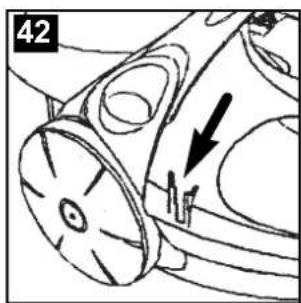

(42) Dusenhalterung / Parkstellung: Bei Arbeitspausen kann das komplette Saugrohr an der Seite des Gerätes abgestellt werden. Befestigungsliste an der Bodensaugduse in die Offnung schiben.

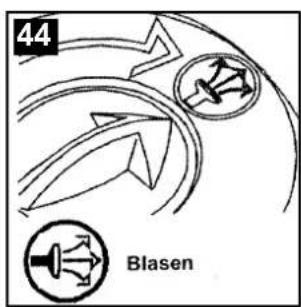

• (43-44) Umschalter: Position Saugenfür alle Saugarbeiten auf Teppichund Hartfußboden. In der Position Blasen wird die Abluft aus dem Saugschlauch geblasen, z.B. um Laub von Terasse / Balkon zu entfernen etc..

(A) Hartbodendüse zum Saugen und Reinigen von Böden wie Fliesen, Stein, Parkett etc.

(B)Vom Saugstrom ange-trieben,burstet die Turbo-Saugburste den Schmutz aus dem Teppichlor und saugt ihn具有良好 ab.

Nach dem Gebrauch

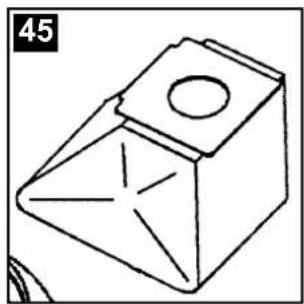

(45) Wechsel von: Staubbeutel (Vliesfilter) und Motorschutzfilter in der Vliesfilter-Box.

Der Motorschutzfilter ist ein Dauerfilter und kann bei Verschmutzung in lau-warmen Wasser mit mil-den Reinigungsmittel gewaschen werden. Nur trocken wieder einsetzen.

siehe Seiten 8-9

Abb. 16-29.

(46) Wechsel von: Hauptfilter und Vorfilter in der Waserfilter-Box

sieheSeiten6-7

Abb. 1-9 und 11-13

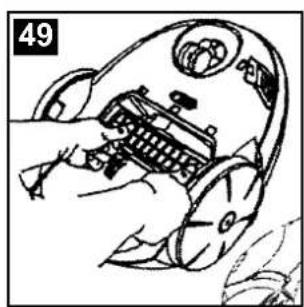

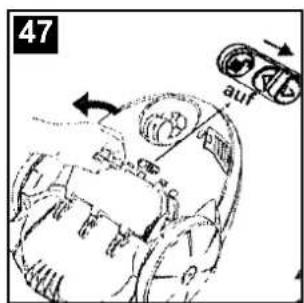

• (47-50) Wechsel von: HEPA-(Schwebstoff)-Filter

Der HEPA-Filter sollte nach ca. 6 Monaten - langstens aber nach einem Jahr - erneuert werden.

Hierzu das Fach an der Geräteunterseite öffnen, den alten Filter entnehmen und den neuen Filter passgenau einlagen. Fach verschreiben und arretieren.

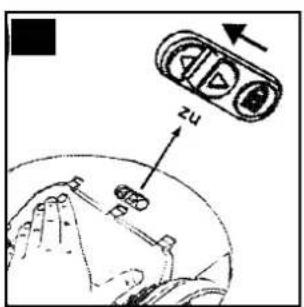

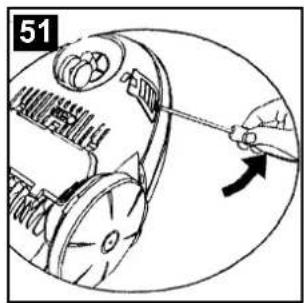

• (51-54) Wechsel von: Motor-Abluftfilter

Die Abluft des Motorkuhl-systems wird durch einen separaten Dauerfilter gereinigt, der bei Verschmutzung in lauwarmen Wasser mit einem milden

Nach dem Gebrauch

Reinigungsmittel gewaschen werden kann. Nur trocken wieder einsetzen.

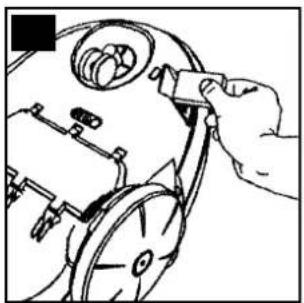

Filterfach Offnen, hierzu einen Schraubendrecher in die zur Geräte Oberseite liegenden Öffnung einstecken und durch eine Abwärtsbewegung (Richtung Geräteunterseite) die Abdeckung entriegeln.

Dauerfilter heraus behmen und reinigen.

Den neuen bzw. gereinigten Filter wieder einsetzen und Filterfach bis zum horbaren Einrastenverschieben.

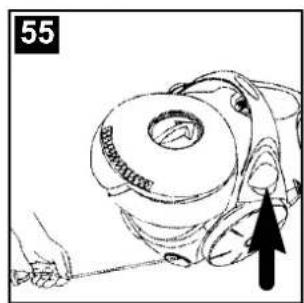

(55) Durch Druck auf die Taste mit dem Steckersymbol spult das Kabel selbstig darüber.

Bitte Taste nur betätigten, wenn der Stecker aus der Steckdose genommen wurde.

(56) Wasserfilter-Box nach jedem Saugen entleeren und reinigen.

Bestellung von Filtern und Zubehör

Bezeichnung Inhalt Bestell-Nr.

Hauptfilter (Wasserfilter-Box) 1 Stück 20 22 095

HEPA-Filter (Gerat) 1 Stuck 20 22 085

Motorschutzfilter (Vliesfilter-Box) 1 Stück 20 22 086

Vliesfilter-Packung (Vliesfilter-Box) 4 Vliesfilter

+1 Motorschutzfilter 20 22 804

Vorfilter (Wasserfilter-Box) 1 Stuck 20 22 096

Bodensaugduse 1 Stuck 20 18 830

Fugendüse 1 Stück 20 18 851

Hartbodendüse 1 Stuck 20 18 880

Möbelbürste 1 Stück 20 18 852

Polsterduse 1Stuck2018870

Saugschlauch kpl. 1 Stuck 20 22 360

Teleskoprohr 1 Stuck 20 18 840

Turbo-Saugbürste 1 Stuck 20 18 820

Verwendung mit Wasserfilter-Box

Informationen für ihre Sicherheit und Entsorgungshinweise

Hauptfilter und Vorfilter in der Waserfilter-Box

Fakir-Werk GmbH & Co. KG

D-71657 Vaihingen / Enz·Postfach 14 80

D-71665 Vaihingen / Enz·Industriestraße 6

Telefon [phone]·Telefax (07042) 5612

Internet: http://www.fakir.de E-Mail: [e-mail]
