BEDIENUNGSANLEITUNG 5010100A Eurolite

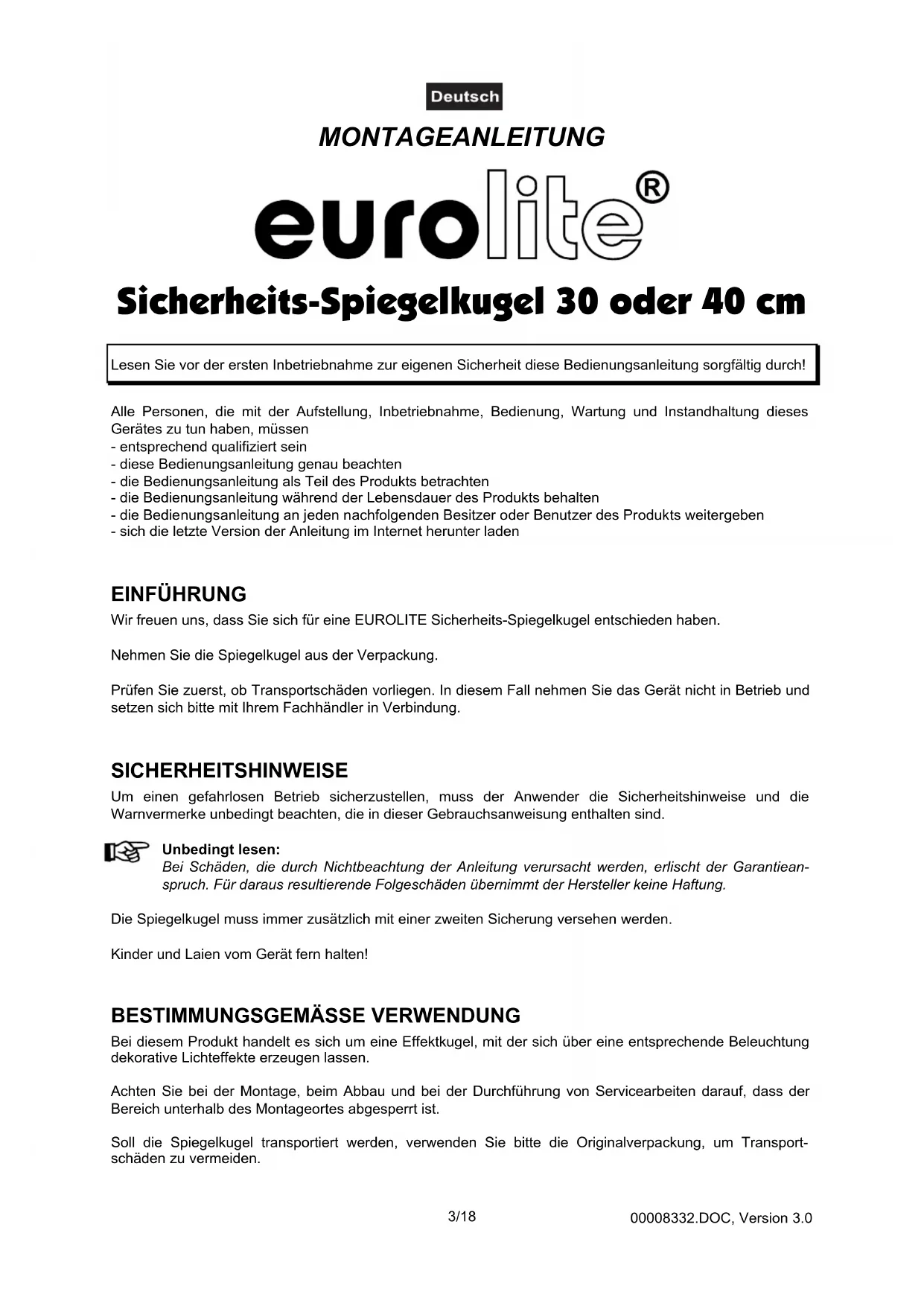

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Produkt handelt es sich um eine Effektkugel, mit der sich über eine entsprechende Beleuchtung dekorative Lichteffekte erzeugen lassen. Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Soll die Spiegelkugel transportiert werden, verwenden Sie bitte die Originalverpackung, um Transport- schäden zu vermeiden.00008332.DOC, Version 3.0 4/18 Wird die Spiegelkugel anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu

chäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Abstürzen verbunden.

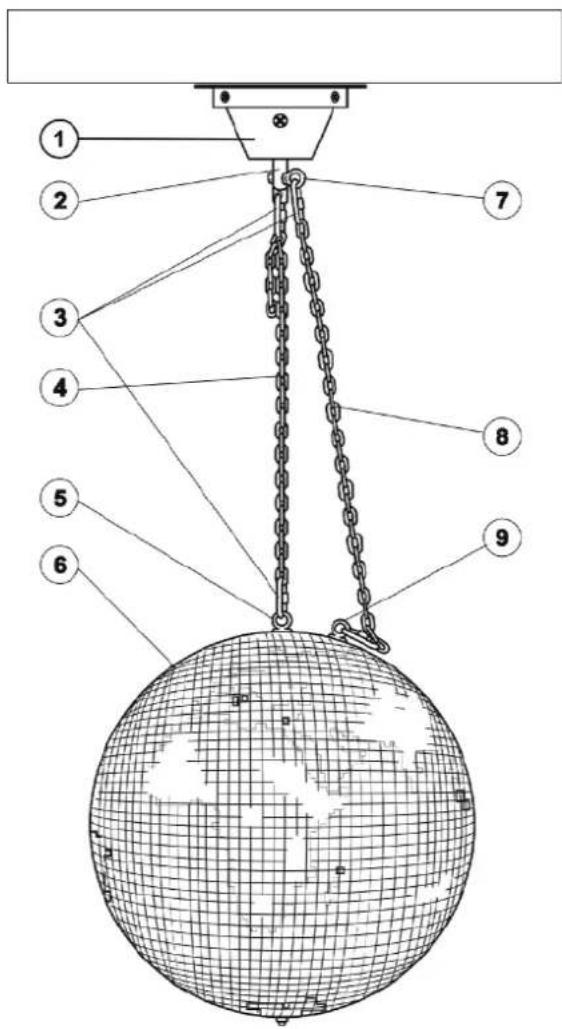

(1) Spiegelkugelmotor (2) Motorachse (3) Schraubkettenglied (4) Spiegelkugelkette (5) Befestigungsöse (6) Spiegelkugel (7) Fangsicherung (8) Sicherungskette (9) Fangsicherung INSTALLATION LEBENSGEFAHR! BeiderInstallationsindinsbesonderedieBestimmungenderBGVC1(vormalsVBG70) undDINVDE0711-217zubeachten! DieInstallationdarfnurvomautorisiertenFachhan- delausgeführtwerden! Die Aufhängevorrichtungen der Spiegelkugel muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.00008332.DOC, Version 3.0 5/18 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Die Spiegelkugel sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und der Spiegelkugel. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Die Spiegelkugel muss außerhalb des Handbereichs von Personen installiert werden. Achtung: Spiegelkugeln können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie die Kugel NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens 30/40 kg Punktbelastung (30/40 cm) aushalten kann. Für die Spiegelkugel 30/40 cm darf ausschließlich der EUROLITE MD-1515 Sicherheits-Drehmotor, Best.- Nr. 50301300 oder ein sicherheitstechnisch mindestens gleichwertiger Motor verwendet werden. Die Spiegelkugel muss über eine geeignete Aufhängung (siehe oben) mit dem Motor verbunden werden. Dazu empfehlen wir die Kette für Spiegelkugel bis 40 cm, 33 cm, Best.-Nr. 50301600 oder Kette für Spiegelkugel bis 40 cm, 100 cm, Best.-Nr. 50301605. Die Spiegelkugel muss über eine geeignete Sicherungskette gesichert werden. Diese Kette muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 12-fache der Nutzlast aushalten kann Als Aufhängungsmaterial dürfen niemals scheuernde Materialien wie z. B. Stahlseile verwendet werden, um eine Abnützung aufgrund der hohen Reibung zu verhindern. Die Länge der verwendeten Kette darf niemals 100 cm überschreiten. Befestigen Sie die Lastkette mit dem Schraubkettenglied an der Befestigungsöse der Spiegelkugel und ziehen Sie die Feststellmutter gut fest. Hängen Sie das vierte Glied der Lastkette mit der Spiegelkugel in dem Schraubkettenglied am Motor ein und ziehen Sie die Feststellmutter gut fest. Sichern Sie die Spiegelkugel bei Überkopfmontage immer mit einer Sicherungskette, die mindestens für das 12-fache Gewicht der Installation ausgelegt ist. Die Sicherungskette muss etwas länger als die verwendete Spiegelkugelkette sein. Hängen Sie die Sicherungskette in der Fangsicherung an der Spiegelkugel und in der Fangsicherung am Motor ein. Achten Sie darauf, dass die Rotation der Spiegelkugel nicht durch Dekorationsteile etc. abgebremst oder unterbrochen wird. Achten Sie darauf, dass niemals Seitenkräfte auf die Installation einwirken können.00008332.DOC, Version 3.0 6/18 Überprüfen Sie in regelmäßigen Abständen, ob sich die Aufhängevorrichtung (z. B. Schäkel, Schraub- karabiner oder Schraubkettenglieder) oder Kettenglieder der Kette Verformungen aufweisen. In einem solchen Fall hängen Sie die Spiegelkugel bitte sofort ab. LEBENSGEFAHR! VordererstenInbetriebnahmemussdieEinrichtungdurcheinenSachverständigengeprüftwerden!

REINIGUNG UND WARTUNG

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:

1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht

2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen

3) Mechanisch bewegte Teile wie Achsen, Ösen u. Ä. dürfen keinerlei Verschleißspuren zeigen (z.B.

Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchtig drehen.

4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse

Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Artikel: 5010040A 5010100A Durchmesser: 30 cm 40 cm Gewicht: ca. 2 kg ca. 4 kg Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
