Pilot Chronograph 3880 - Uhr IWC - Kostenlose Bedienungsanleitung

Produkttyp	Armbanduhr
Marke	IWC
Modell	Pilot Chronograph 3880 (Top Gun)
Uhrwerk	Mechanisches Automatikwerk, Gangreserve ~68 h
Funktionen	Stunden, Minuten, Sekunden, Datum, Flyback-Chronograph, Additionszeitmessung
Gehäuse	Stahl, Doppelgehäuse (weichmagnetischer Eisenkern), Durchmesser ~46 mm, Höhe ~15 mm
Glas	Saphirglas, Härte 9 Mohs, druckfest bei Höhenunterschieden
Wasserdichtigkeit	6 bar (theoretisch 60 Meter, statisch getestet)
Krone	Verschraubt, 3 Positionen: Aufzug, Datumseinstellung, Zeiteinstellung
Gewicht	Ca. 150 g (Metallband) oder 110 g (Textil-/Lederband)
Armband	Leder, Textil oder Kautschuk (je nach Version), austauschbar
Energieversorgung	Automatischer oder manueller Aufzug über die Krone
Pflege und Reinigung	Längeren Kontakt mit Wasser, Fetten, Lösungsmitteln vermeiden; mit weichem Tuch reinigen; alle 5 Jahre bei IWC warten lassen
Sicherheit	Verschraubte Krone für Wasserdichtigkeit; antimagnetisches Gehäuse; kratzfestes Saphirglas
Ersatzteile und Reparierbarkeit	Über den IWC-Kundendienst oder autorisierte Händler
Garantie	Gültig unter der Bedingung regelmäßiger Wartung durch eine autorisierte IWC-Servicestelle
Allgemeine Informationen	Schweizer Fertigung, Handbuchveröffentlichung: Oktober 2011

Häufig gestellte Fragen - Pilot Chronograph 3880 IWC

Wie stelle ich das Datum an der IWC Pilot Chronograph 3880 ein?

Schrauben Sie die Krone auf und ziehen Sie sie in Position 1. Drehen Sie sie nach rechts, um das Datum vorzustellen. Vermeiden Sie Korrekturen zwischen 20 und 2 Uhr, da das Uhrwerk das Datum in diesem Zeitraum automatisch wechselt.

Wie nutze ich die Flyback-Funktion des Chronographen?

Während der Chronograph läuft, drücken Sie den Rückstellknopf (9) ganz durch. Die Zeiger kehren auf Null zurück und eine neue Zeitmessung beginnt, sobald Sie loslassen. Dies ermöglicht einen sofortigen Start, ohne anhalten und dann auf Null setzen zu müssen.

Wie hoch ist die Gangreserve der IWC Pilot Chronograph 3880?

Die Uhr hat eine Gangreserve von etwa 68 Stunden nach vollständigem Aufzug. Das Automatikwerk lädt sich in beide Drehrichtungen auf.

Wie ziehe ich die Uhr manuell auf?

Schrauben Sie die Krone in Position 0 (Aufzug) auf. Drehen Sie sie etwa 20 Mal, um das Werk aufzuziehen. Sie können die Uhr auch durch Tragen automatisch aufziehen.

Was tun, wenn die Uhr stehen bleibt?

Ziehen Sie die Krone manuell etwa 20 Umdrehungen auf. Wenn sie nicht wieder anläuft, prüfen Sie, ob die Krone in Position 0 ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten IWC-Händler.

Wie wechsle ich das Armband der Uhr?

Das Armband lässt sich dank eines Stegsystems leicht wechseln. Verwenden Sie ein geeignetes Werkzeug, um den Steg zu entfernen. Vermeiden Sie Kratzer am Gehäuse. Für ein optimales Ergebnis lassen Sie es von einem IWC-Spezialisten machen.

Ist die IWC Pilot Chronograph 3880 wasserdicht?

Ja, sie ist bis zu 6 bar (etwa 60 Meter unter statischen Bedingungen) wasserdicht. Die metrischen Angaben entsprechen jedoch nicht der tatsächlichen Tauchtiefe. Die Krone muss verschraubt sein (Position X), um die Wasserdichtigkeit zu gewährleisten.

Wie stelle ich die Uhrzeit präzise ein?

Ziehen Sie die Krone in Position 2, um das Uhrwerk anzuhalten. Stellen Sie die Zeiger ein, indem Sie einige Minuten über die gewünschte Zeit hinaus gehen und dann genau auf den Strich zurückdrehen. Setzen Sie die Krone in Position 0 zurück, um neu zu starten. Verwenden Sie ein genaues Zeitsignal zur Synchronisation.

Wie funktioniert die verschraubte Krone?

Die verschraubte Krone schützt vor Wassereintritt. Zum Entriegeln drehen Sie sie nach links (gegen den Uhrzeigersinn). Sie gelangt in Position 0 (Aufzug). Zum Wiederverschrauben drücken Sie die Krone und drehen sie nach rechts bis zum Anschlag. Tragen Sie die Uhr niemals mit entriegelter Krone.

Wann sollte die IWC-Uhr gewartet werden?

IWC empfiehlt eine Wartung alle 5 Jahre, um Genauigkeit und Wasserdichtigkeit zu erhalten. Nach jedem Öffnen (z.B. Batteriewechsel oder Reparatur) ist eine Dichtigkeitsprüfung erforderlich. Wenden Sie sich an einen autorisierten IWC-Händler oder den Kundendienst in Schaffhausen.

BEDIENUNGSANLEITUNG Pilot Chronograph 3880 IWC

—Willkommen im kleinen Kreis der Leute,

die von ihrer Uhr genau genommen noch etwas mehr verlangen, als dass sie ganz genau geht. Freude an der Uhr ist mehr als Freude an der genauen Zeit. Es ist die Begeisterung für eine verblüffende Idee. Für das Zusammenspiel von Präzision und Phantasie. Von Zeit und Zeitlosigkeit. Von Grenzen und Unendlichkeit. Von Gesetzen, an die sich alle Welt zu halten hat, und von Geschmack, den man niemandem vorschreiben kann. Wir nehmen uns deshalb seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz genau gehen soll, sondern von der mit jedem Augenblick auch die Faszination handwerklicher Meisterleistungen ausgeht durch neue Erfindungen technischer, materieller oder formaler Natur, selbst wenn sie im kleinsten Detail stecken, das vielleicht nicht einmal sichtbar ist. Ein schönes neues Beispiel dieser IWC-Tradition ist hiermit in Ihrem Besitz: Wir möchten Ihnen hierzu von Herzen gratulieren, verbunden mit den besten Wünschen für eine Zeit mit Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben kann – als hier.

Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekunden sowie das Datum. Mit dem integrierten Chronographen messen Sie jede Zeitspanne in Sekunden und Minuten. Die Stoppzeiten können addiert werden. Das mechanische Uhrwerk mit automatischem Aufzug hat eine Gangreserve nach dem Voll aufzug von ca. 68 Stunden. Die Schwungmasse zieht die Uhr in beide Drehrichtungen durch den IWC-Doppelklinkenaufzug auf. Ihre Fliegeruhr Chronograph TOP GUN/Fliegeruhr Chronograph TOP GUN Miramar ist wasserdicht 6 bar und geschützt durch ein Saphirglas des Härtegrades 9 nach Mohs, das bei Unterdruck, wie er z. B. bei Druckabfall in extremen Flughöhen auftritt, sicher im Gehäuse festgehalten wird. Ihre IWC-Uhr besitzt ein doppeltes Gehäuse. Das Weicheisen-Innengehäuse gewährleistet Schutz gegen Magnetfelder. Damit diese aussergewöhnliche Uhr ihre zukünftigen Aufgaben erfüllen kann, müssen Sie die wenigen, wichtigen Bedienungshinweise unbedingt beachten.

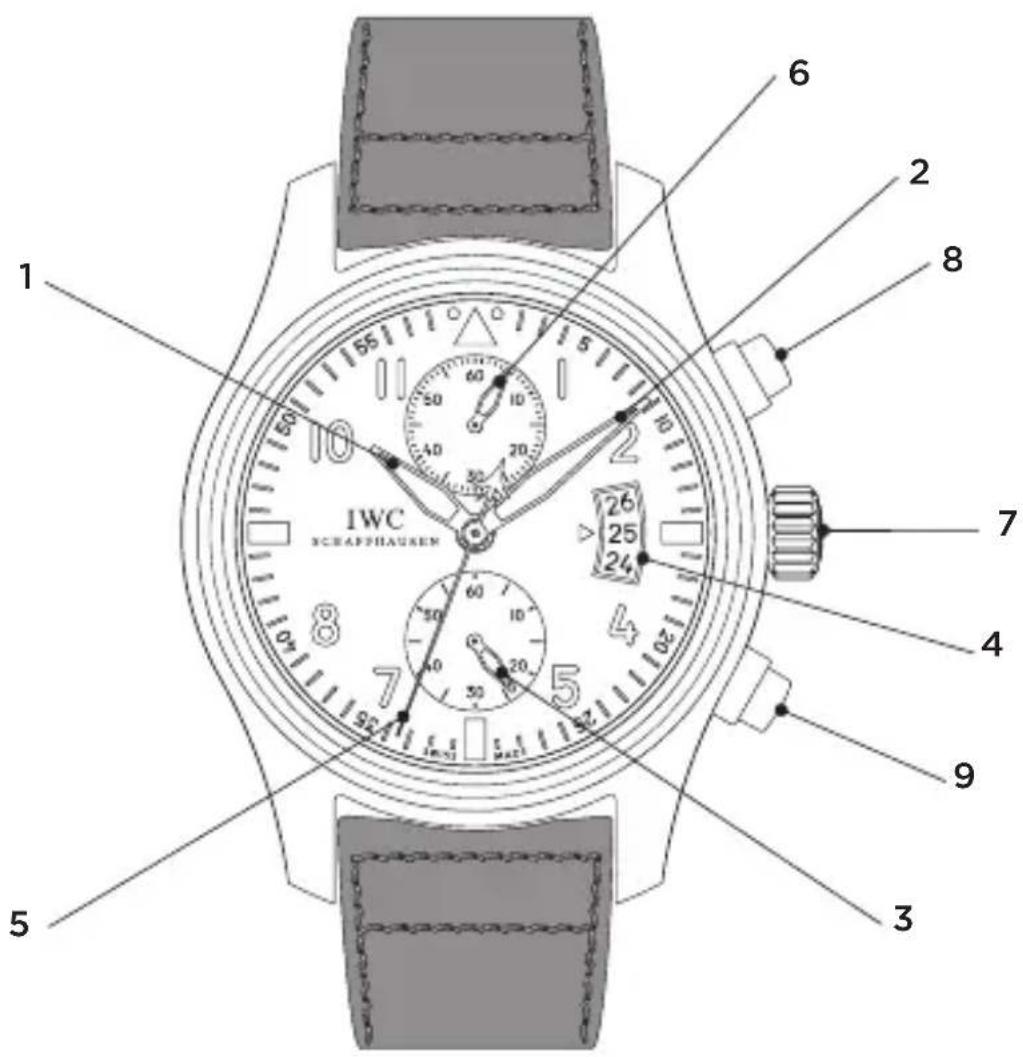

1 2 6 2 8 7 4 9 3 5 IWC SCHAFFHAUSSEN 50 20 26 25 24 5 30 10 65 11 10 20 10 20 10 50 50 50 50 50 50 50 50

1 Stundenzeiger
2 Minutenzeiger
3 kleiner Sekundenzeiger
4 Datumsanzeige
5 Sekundenstoppzeiger

Minutenzähler 6

verschraubte Krone 7

Start-Stopp-Drücker 8

Rückstell- und Flyback- 9

drücker

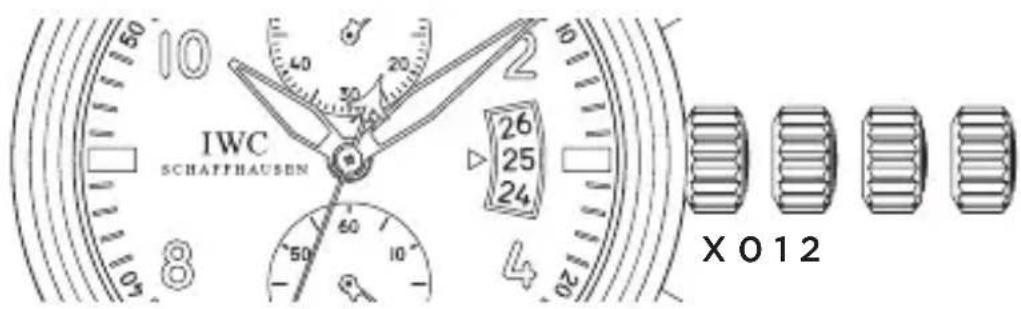

DIE FUNKTIONEN DER KRONE

IWC SCHAFFHAUSEN X 012

x - Normalstellung (verschraubt)

0 - Aufzugsstellung

1 - Datumseinstellung

2 - Zeiteinstellung

DIE NORMALSTELLUNG

Diese Uhr besitzt eine verschraubte Krone. Die Verschraubung (Normalstellung, Position X) verhindert ein unbeabsichtigtes Verstellen der Uhrzeit oder des Datums, und das Uhrengehäuse ist dadurch zusätzlich gegen eindringendes Wasser geschützt. Zum Entsichern wird die Krone durch Linksdrehen losgeschraubt und befindet sich dann automatisch in Position 0, der Aufzugsstellung. Durch Drücken der Krone in Position X und gleichzeitiges Rechtsdrehen wird sie wieder festgeschraubt und gesichert.

DIE AUFZUGSSTELLUNG

In der Aufzugsstellung (Position 0) können Sie das automatische Uhrwerk auch von Hand aufziehen. Zum Ingangsetzen des Werkes genügen wenige Umdrehungen der Krone. Wir empfehlen jedoch, die Uhr durch ca. 20 Umdrehungen der Krone aufzuziehen, da dann die maximale Ganggenauigkeit gewährleistet ist.

DIE DATUMSEINSTELLUNG

Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von Hand auf den ersten Tag des Folgemonats einstellen. Lösen Sie dazu die verschraubte Krone und ziehen Sie diese in Position 1. Durch Rechtsdrehen können Sie nun das Datum verstellen (Direktschaltung). In der Zeit zwischen 20 und 2 Uhr dürfen Sie keine Schnellkorrektur vornehmen, da in dieser Zeit das Datum automatisch vom Uhrwerk weitergeschaltet wird.

DIE ZEITEINSTELLUNG

Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60 angehalten wird. Bewegen Sie nun den Minutenzeiger einige Minutenstriche über die einzustellende Zeit hinaus. Positionieren Sie anschliessend den Minutenzeiger durch eine leichte Rückwärtsbewegung exakt über den einzustellenden Minutenstrich. Durch diese Vorgehensweise wird sichergestellt, dass sich beim Starten des Uhrwerkes der Minutenzeiger ohne Verzögerung fortbewegt. Zum Starten des Sekundenzeigers drücken Sie die Krone wieder in Position 0. Bitte beachten Sie bei der Zeiteinstellung die Datumsschaltung, die jeweils um Mitternacht (24 Uhr) erfolgt. Sollte diese Schaltung schon um 12 Uhr mittags erfolgt sein, müssen Sie die Zeiger um 12 Stunden vorwärtsdrehen.

Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasser-dicht, die Krone muss aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).

DAS RICHTIGE EINSTELLEN IHRER UHR

Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:

• Entsichern Sie die Krone durch Linksdrehen.
• Ziehen Sie das Uhrwerk auf (ca. 20 Umdrehungen der Krone).
• Ziehen Sie die Krone in Position 1.
• Durch Rechtsdrehen der Krone schaltet die Datumsanzeige schrittweise. Stellen Sie das gestrige Datum ein.
• Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60 angehalten wird.
• Drehen Sie die Zeiger so lange vorwärts, bis die Datumsanzeige auf den heutigen Tag schaltet. Die Zeiger stehen jetzt zwischen 0 und 1 Uhr morgens.
• Nun stellen Sie die Zeiger vorwärts auf die genaue Uhrzeit; am Nachmittag müssen die Zeiger nochmals über 12 Uhr (Mittag) hinausgedreht werden.
• Zum Starten des Uhrwerkes drücken Sie die Krone wieder in Position 0.
• Drücken Sie nun die Krone in Position X und sichern Sie diese durch gleichzeitiges Rechtsdrehen.

Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasser-dicht, die Krone muss aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).

DAS ZEITABLESEN BEI DUNKELHEIT

Das Zifferblatt sowie der Stunden- und Minutenzeiger Ihrer Uhr sind mit Leuchtelementen versehen, die auch bei völliger Dunkelheit ein einwandfreies Ablesen der Zeit ermöglichen. Als Orientierungshilfe dient das markante Dreieck bei 12 Uhr.

DAS ABLESEN DES CHRONOGRAPHEN

Sekundenstoppzeiger: Am Rand des Zifferblattes befindet sich die Einteilung für den zentralen Sekundenstoppzeiger.

Minutenzähler: Auf dem Hilfszifferblatt bei 12 Uhr befindet sich die 60-Minuten-Einteilung mit kontinuierlich laufendem Zeiger. Der Minutenzähler kann wie die normale analoge Zeitanzeige abgele- sen werden, d. h. eine Umdrehung des Minutenzählers entspricht 60 Minuten.

DIE BEDIENUNG DES CHRONOGRAPHEN

Start: Sie starten den Chronographen durch Betätigen des Start-Stopp-Drückers.

Flyback: Bei laufendem Chronographen kann sofort eine neue Messung gestartet werden. Dazu betätigen Sie bei laufendem Chronographen den Rückstell- und Flybackdrücker vollständig bis zum Anschlag. Beide Chronographenzeiger werden zurückgestellt, und eine neue Messung wird sofort gestartet, sobald der Drücker losgelassen wird.

Stopp: Sie stoppen den laufenden Chronographen durch Betätigen des Start-Stopp-Drückers.

Rückstellung: Betätigen Sie den Rückstell- und Flybackdrücker vollständig bis zum Anschlag. Dabei werden beide Chronographenzeiger in die Nullstellung zurückversetzt.

Additionszeitmessung: Sie können die Stoppzeiten addieren, indem Sie nach der ersten Messung anstelle des Rückstell- und Flybackdrückers nochmals den Start-Stopp-Drücker betätigen.

DIE WASSERDICHTHEIT

Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und nicht in Metern. Meterangaben, wie sie sonst häufig in der Uhren industrie zur Angabe der Wasserdichtheit verwendet werden, können aufgrund der oftmals verwendeten Testverfahren nicht mit der Tiefe eines Tauchganges gleichgesetzt werden. Meter angaben lassen deshalb auch keine Rückschlüsse auf die tatsächlichen Gebrauchsmöglichkeiten bei Feuchtigkeit, Nässe und im bzw. unter Wasser zu. Gebrauchsempfehlungen im Zusammen hang mit der Wasserdichtheit Ihrer Uhr finden Sie im Internet unter www.iwc.com/water-resistance. Gerne informiert Sie auch Ihr autorisierter IWC-Fachhändler (Official Agent).

Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen, muss diese mindestens einmal jährlich durch eine IWC-Servicestelle geprüft werden. Eine solche Prüfung muss auch nach aussergewöhnlichen Belastungen durchgeführt werden. Werden diese Prüfungen nicht ordnungsgemäss durchgeführt oder wird die Uhr von nicht autorisierten Personen geöffnet, so lehnt IWC jegliche Garantie- oder Haftungsansprüche ab.

Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss Ihr autorisierter IWC-Fachhändler (Official Agent) wieder eine Wasserdichtheitsprüfung durchführen.

HINWEIS

Wenn Ihre Uhr mit einem Armband aus Leder, Textil oder Kautschuk mit Leder- bzw. Textilinlay versehen ist, vermeiden Sie den Kontakt Ihres hochwertigen Armbandes mit Wasser, öligen Stoffen, Lösungs- und Reinigungsmitteln oder kosmetischen Produkten. Auf diese Weise können Sie Verfärbungen und einer schnellen Alterung des Materials vorbeugen.

DER SERVICE AN IHRER FLIEGERUHR CHRONOGRAPH TOP GUN/ FLIEGERUHR CHRONOGRAPH TOP GUN MIRAMAR

Alle Bestandteile dieser Uhr sind aus bestem Material gefertigt. Trotzdem unterliegen einige Teile einer natürlichen Abnutzung. Wichtig ist vor allem, dass die Abnutzungsstellen immer optimal geölt sind und dass die Verschmutzung des Öles durch metallischen Abrieb rechtzeitig beseitigt wird. Wir empfehlen deshalb, an Ihrer Uhr ca. alle fünf Jahre einen Unterhaltsservice durchführen zu lassen. Wenden Sie sich dazu an einen autorisierten IWC-Fachhändler (Official Agent) oder direkt an den IWC-Kundendienst in Schaffhausen.

Stand: Oktober 2011. Technische Änderungen vorbehalten.
