Produkttyp	Flüssigbrennstoff-Mobilheizgerät
Marke	Qlima
Modell	SRE3230C
Abmessungen (B x T x H)	371 x 294 x 429 mm
Gewicht	8,1 kg
Stromversorgung	230 V ~ 50 Hz
Nennleistung	2040 W (170 g/h)
Maximale Heizleistung	3000 W (250 g/h)
Minimale Heizleistung	1080 W (90 g/h)
Stromverbrauch (Zündung)	335 W
Stromverbrauch (Dauerbetrieb)	78 – 123 W
Fassungsvermögen des abnehmbaren Tanks	5 Liter
Betriebsdauer	16 bis 44 Stunden
Empfohlener Brennstoff	Flüssigbrennstoff für Mobilheizgeräte (gemäß französischen Verordnungen vom 18.07.2002 und 25.06.2010), z.B. Qlima Premium Quality Fuels
Mindestraumvolumen	48 m³ (20 m²)
Geräuschpegel	28 – 35 dB
Sicherheit	Automatische Abschaltung nach 36h, Kindersicherung, CO2-Überwachung, Antischocksystem, Luftmangelschutz
Hauptfunktionen	Elektrische Zündung, Temperatureinstellung (5-26°C), programmierbare Zeitschaltuhr, Sparmodus SAVE
Wartung	Reinigung des Lüfterfilters und des Brennstofffilters
Mitgeliefertes Zubehör	Transportverschluss, Handpumpe
Garantie	4 Jahre gegen Herstellungsfehler

Häufig gestellte Fragen - SRE3230C QLIMA

Wie schalte ich das Gerät richtig ein?

Drücken Sie die Taste ON/OFF (21). Das Gerät startet nach ca. 45 Sekunden. Verwenden Sie niemals Streichhölzer oder ein Feuerzeug. Prüfen Sie über das Sichtfenster, ob die Flamme blau ist.

Welchen Brennstoff für den SRE3230C verwenden?

Verwenden Sie ausschließlich einen Flüssigbrennstoff für Mobilheizgeräte gemäß den französischen Verordnungen vom 18.07.2002 und 25.06.2010, wie z.B. Qlima Premium Quality Fuels. Die Verwendung eines anderen Brennstoffs führt zum Garantieverlust und birgt Risiken.

Was bedeutet der Code E01 auf dem Display?

Der Code E01 zeigt an, dass das Antischocksystem einen Stoß oder eine Erschütterung (Erdbeben der Stärke ≥5) erkannt hat. Prüfen Sie auf Schäden oder Lecks, drücken Sie dann erneut ON/OFF zum Neustart.

Wie reinige ich den Brennstofffilter?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Entfernen Sie den abnehmbaren Tank und nehmen Sie den Brennstofffilter heraus. Reinigen Sie ihn mit frischem Brennstoff oder einem Druckluftstrahler (niemals mit Wasser). Setzen Sie ihn nach dem Trocknen wieder ein.

Wie aktiviere ich den Sparmodus SAVE?

Drücken Sie die Taste SAVE (2). Die Kontrollleuchte leuchtet. Diese Funktion schaltet das Gerät aus, wenn die Raumtemperatur 3°C über der eingestellten Temperatur liegt, und schaltet es automatisch wieder ein, wenn sie sinkt. Ideal zur Reduzierung des Verbrauchs.

Wie lange hält der Tank?

Die Betriebsdauer variiert von 16 Stunden (bei maximaler Einstellung) bis 44 Stunden (bei minimaler Einstellung), abhängig von der Leistungseinstellung. Der Tank hat ein Fassungsvermögen von 5 Litern.

Wie programmiere ich die Zeitschaltuhr (Timer)?

Stellen Sie zunächst die aktuelle Uhrzeit ein (Kap. C). Drücken Sie dann die Taste Mode, bis 'Timer set' blinkt. Verwenden Sie die Tasten ▲/▼, um die gewünschte Einschaltzeit auszuwählen. Drücken Sie ON/OFF und dann die Taste Minuteur zur Bestätigung.

Was tun bei Brennstoffleck?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Nehmen Sie verschütteten Brennstoff mit einem Tuch auf. Prüfen Sie, ob der Tankverschluss fest verschlossen ist. Wenn das Leck von einem verformten Tank stammt, ersetzen Sie ihn. Kontaktieren Sie ggf. Ihren Händler.

Kann ich dieses Gerät im Badezimmer verwenden?

Nein, die Verwendung dieses Heizgeräts in unmittelbarer Nähe einer Badewanne, Dusche oder eines Schwimmbeckens ist verboten. Das Gerät ist nicht für Feuchträume ausgelegt (außer das Typenschild weist IPX4 aus, was hier nicht der Fall ist).

Wie lagere ich das Gerät am Saisonende?

Lassen Sie das Gerät den gesamten Brennstoff verbrauchen, bis es von selbst stoppt. Ziehen Sie den Netzstecker. Entleeren Sie die Tanks (abnehmbar und fest) mit der Pumpe. Reinigen Sie den Filter. Lagern Sie es an einem trockenen und staubgeschützten Ort, idealerweise in der Originalverpackung.

BEDIENUNGSANLEITUNG SRE3230C QLIMA

• Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei denn, dies erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.
• Transportieren Sie den Ofen nicht, wenn er brennt oder noch heiß ist. In diesem Fall auch keine Wartungsarbeiten durchführen.
• Stellen Sie den Kaminofen so auf, dass er sich mit der Vorderseite mindestens 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls darauf, dass der Raum über dem Kaminofen frei ist.
• Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es stark zieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Benutzen Sie den Kaminofen nicht in unmittelbarer Umgebung einer Badewanne, Dusche oder eines Swimmingpools. Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen. Bei längerer Abwesenheit (z.B. Urlaub) den Stecker aus der Steckdose ziehen. Lagern und transportieren Sie den Brennstoff ausschließlich in den dafür bestimmten Tanks und Kanistern.
• Achten Sie darauf, dass der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
• Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten könnten (zum Beispiel Auspuffgase oder Farbdämpfe). Das Gitter des Kaminofens wird heiß. Der Kaminofen darf nicht abgedeckt werden (Brandgefahr).
• Achten Sie immer auf ausreichende Ventilation.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.
• Kinder sollen nicht mit dem Gerät spielen.
• Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführt werden.

GEFAHR

• Tauchen Sie das Gerät nicht in Wasser ein und lassen Sie kein Wasser eindringen.
• Öffnen Sie das Gerät niemals: Hierdurch könnten Sie einen elektrischen Schlag erleiden.

WARNUNG

Das Gerät muss gemäß den örtlich geltenden Vorschriften, Richtlinien und Normen installiert werden. - Kontrollieren Sie, bevor Sie das Gerät anschließen, ob die auf dem Typenschild angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt. Das Gerät ist für Netzspannungen von ~230 V geeignet. - Wenn das Netzkabel beschädigt ist, müssen Sie es zur Vorbeugung von Gefahr von einer anerkannten Kundendienststelle oder von entsprechend befugten Personen auswechseln lassen. - Bringen Sie das Gerät zur Inspektion oder Reparatur grundsätzlich zu einer vom Hersteller anerkannten Kundendienststelle. - Reparaturen durch Unbefugte können zu extrem gefährlichen Situationen für den Benutzer führen. - Versuchen Sie nicht selbst, das Gerät zu reparieren, denn dadurch würde die Garantie ungültig. Sorgen Sie dafür, dass das Netzkabel nicht in die Nähe von heißen Flächen gelangt. - Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

• Der Stecker muss jederzeit zugänglich sein.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts. Das Gerät darf nicht direkt unter einer Steckdose aufgestellt werden. Das Gerät darf nicht abgedeckt werden, anderenfalls besteht Überhitzungsgefahr.
• Verwenden Sie den Heizer nicht in der unmittelbaren Umgebung von einem Badezimmer oder Schwimmbecken. Das Gerät muss in einem ausreichenden Abstand von Badewanne oder Dusche aufgestellt werden, so dass die Schalter und Regler des Geräts nicht von der Badewanne oder der Dusche aus betätigt werden können.
• Kinder unter 3 Jahren dürfen sich dem Produkt nicht nähern, wenn sie nicht unter ständiger Beaufsichtigung stehen.
• Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur ein- und ausschalten, wenn dasselbe gemäß den üblichen Gebrauchsvorschriften installiert und positioniert ist und sie beaufsichtigt und angemessen über die richtige und sichere Benutzung unterrichtet worden sind und die Gefährlichkeit desselben begriffen haben.
• Kinder zwischen 3 und 8 Jahren dürfen das Produkt nicht anschließen, regulieren, reinigen oder Wartungsvorgänge durchführen.
• ACHTUNG: Einige Geräteteile können sehr heiß werden und Verbrennungen verursachen. In Anwesenheit von Kindern oder schutzbedürftigen Personen besondere Vorsicht walten lassen.

ACHTUNG

• Wenn das Gerät einen ungewöhnlichen Geruch oder ein nicht normales Geräusch erzeugt, müssen Sie es sofort ausschalten und den Stecker aus der Steckdose ziehen. Bringen Sie das Gerät zu einer anerkannten Kundendienststelle.
• Schalten Sie das Gerät aus und ziehen Sie den Stecker den Anweisungen in der Anleitung entsprechend aus der Steckdose, bevor Sie das Gerät bewegen oder reinigen. Sorgen Sie dafür, dass das Gerät und das Netzkabel immer außerhalb der Reichweite von Babys und Kleinkindern sind (mindestens einen Meter).
• Benutzen Sie das Gerät nicht an feuchten Orten oder in der Nähe von Wasser, es sei denn, das Gerät fällt in die Schutzklasse IPX4 (siehe das Typenschild). Nur Geräte der Schutzklasse IPX4 sind für diese Bedingungen ausgelegt.
• Benutzen Sie das Gerät nicht an Orten, an denen die Luftfeuchtigkeit mehr als 95 % beträgt.
• Setzen Sie das Gerät nicht extremer Hitze oder Kälte oder direkter Sonneneinstrahlung aus. Benutzen Sie das Gerät nicht im Freien.
• Halten Sie das Gerät nicht schräg und bewegen Sie es nicht, während es in Betrieb ist.
• Benutzen Sie keine Verlängerungsschnüre oder mehrfache Adapter.
• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Betrieb ist.

Tipps für sichere Verwendung

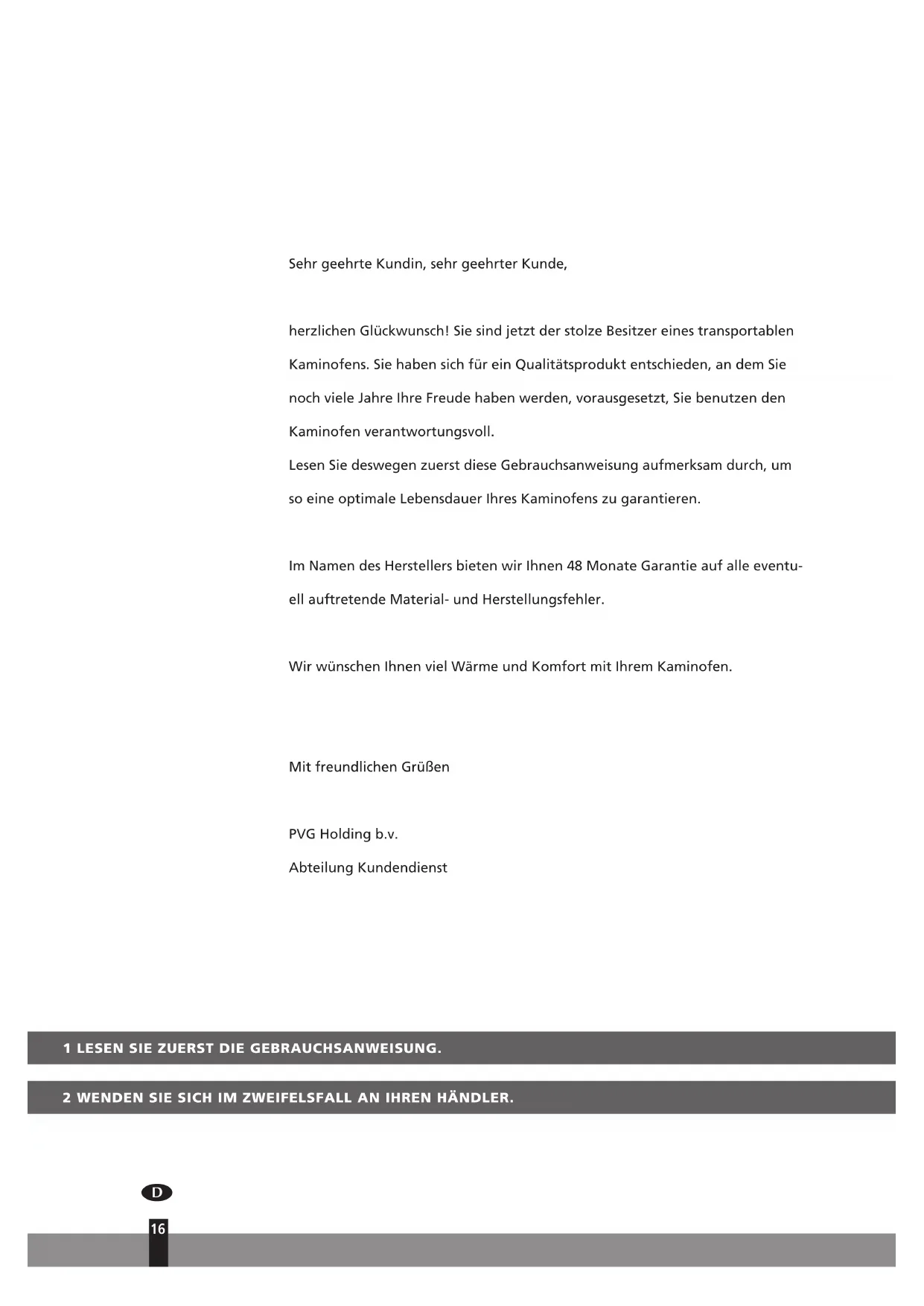

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines transportablen Kaminofens. Sie haben sich für ein Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.

Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres Kaminofens zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 48 Monate Garantie auf alle eventuell auftretende Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Kaminofen.

Mit freundlichen Grüßen

PVG Holding b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

BENUTZUNG KURZ ZUSAMMENGEFASST

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihres Kaminofens ausgeführt werden müssen. Detaillierte Beschreibungen der Handlungen enthält die GEBRAUCHSANWEISUNG (Seite 19 ff).

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A). 2 Füllen Sie den Brennstofftank (siehe Kapitel B, Abb. C-F). 3 Stecken Sie den Stecker in die Steckdose. 4 Starten Sie den Kaminofen über die ON/OFF-Taste (siehe Kapitel D). 5 Verändern Sie wenn nötig die gewünschte Temperatur über die Einstelltasten (siehe Kapitel E). 6 Schalten Sie den Kaminofen über die ON/OFF-Taste aus.

Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehälters ausgeschaltet werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.

• Sorgen Sie immer dafür, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen darauf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammen befindet (siehe Kapitel B). Das erste Mal wird Ihr Kaminofen während des Brennens noch kurz 'neu' riechen. Lagern Sie alle Brennstoffbehälter mit Originaldeckel und Versiegelung kühl und dunkel.
• Wenn Sie Qlima Premium Quality Fuels benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
• Brennstoff altert. Beginnen Sie jede Heizsaison mit neuem Brennstoff.
• Wenn Sie zwischen den einzelnen Sorten Marken wechseln, müssen Sie den Kaminofen erst vollständig leer brennen lassen.

mit

WICHTIGE EINZELTEILE

Anzeige 2 Betriebsfunktionen 3 Deckel Brennstofftank 4 Öltank Metallverschluss 6 Brennstofffilter Ölplatte 8 Flammensichtfenster Warmluftabzugsöffnung 10 Lufteinlassöffnung 1 Sicherheitsschutz Ventilatorfilter 13 Stecker 14 Schnur 15 Kindersicherung 16 Warnleuchte niedriger Ölstand 17 Kurzzeitmessenanzeige (grün) 18 Timer-Taste 19 Mode-Taste 20 Reguliertasten Temperatur / Zeit Ein / Ausschaltungstaste (Anzeige leuchtet rot auf) SAVE-Taste

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND VENTILIEREN

Dieses Heizgerät ist mit einem System zur Kontrolle der Luftbeschaffenheit ausgerüstet. Wird der Raum unzureichend belüftet oder das Heizgerät in einem zu kleinen Raum eingesetzt, schaltet sich das Heizgerät automatisch ab. Um eine komfortable und sichere Beheizung zu erreichen, sorgen Sie für eine ausreichende Belüftung. Hinweis: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Tür oder ein Fenster einen Spalt offen zu halten, wenn das Heizgerät in Betrieb ist.

Lesen Sie vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden. Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen sicher, ohne zusätzliche Ventilation, betreiben zu können. Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muss dafür gesorgt werden, dass immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend belüftet und gut entlüftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50 cm² haben). Änderungen am Sicherheitssystem sind unzulässig und würden die Garantie einer einwandfreien Funktion des Luftführers nicht machen. Wenden Sie sich im Zweifelsfall an Ihren Händler.

Speziell für Frankreich: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie Ihren Händler. Die Adressen unserer Händler finden Sie auf unserer Website. Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.

Speziell für Großbritannien: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Volkswagen, auf Booten und in Fahrerhäusern zu benutzen.
• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belüfteten Räumen (die Mindestmaße für zu beheizende Räume entnehmen Sie der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1000 m zu benutzen.
• Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen. Wenn diese Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sich rechtzeitig nach den entsprechenden Vorschriften.

DER RICHTIGE BRENNSTOFF

Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität wie Qlima Premium Quality Fuels entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

▷ erhöhte Störungsanfälligkeit, unvollständige Verbrennung ▷ verkürzte Lebensdauer des Kaminofens, Rauch und/oder Geruch, Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderen als hochwertigem wasserfreiem Petroleum fällt nicht unter die Garantie.

Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den richtigen Brennstoff für Ihren Kaminofen.

GEBRAUCHSANWEISUNG

A DIE INSTALLATION DES KAMINOFENS

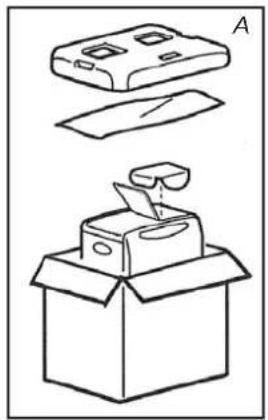

1. Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit. Außer dem Kaminofen muss Folgendes vorhanden sein: eine Syphonpumpe, diese Gebrauchsanweisung, ein Transportverschluss.

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2. Öffnen Sie den Deckel des Öltanks und entfernen Sie das Stückchen Karton. 3. Befüllen Sie den Öltank wie in Kapitel B beschrieben. 4. Der Boden muss stabil und waagerecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagerecht steht. Versuchen Sie nicht, durch Unterlage von Büchern oder Ähnlichem den Stand zu korrigieren. 5. Benutzen Sie den horizontalen Schutz ①, dann wird die Lufteinlassöffnung nicht von Gardinen blockiert (Abb. B). 6. Stecken Sie den Stecker in die Steckdose (230 Volt - AC/50 Hz) und stellen Sie die aktuelle Uhrzeit über die Einstelltasten ein (siehe Kapitel C). Ihr Kaminofen ist jetzt betriebsbereit.

B DAS BEFÜLLEN MIT BRENNSTOFF

Füllen Sie den Öltank an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

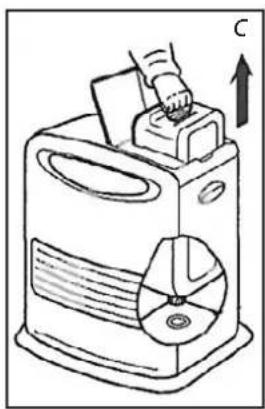

1. Der Kaminofen sollte ausgeschaltet sein. 2. Öffnen Sie den Deckel und ziehen Sie den Öltank aus dem Kaminofen (Abb. C). Achtung: Der Tank kann kurz nachtropfen. Stellen Sie den Öltank ab (Tankverschluss nach oben, Griff auf dem Boden) und entnehmen Sie den Tankverschluss. 3. Entnehmen Sie den Metallverschluss. 4. Füllen Sie den Öltank mit einer Brennstoffpumpe (siehe Gebrauchsanweisung Brennstoffpumpe). Dabei ist darauf zu achten, dass der Kanister höher steht als der Öltank (Abb. E). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Öltanks. 5. Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Öltanks (Abb. F). Wenn Sie sehen, dass der Tank fast voll ist, stellen Sie den Füllvorgang ein. Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird). 6. Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister

zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluss wieder sorgfältig auf den Tank. Wischen Sie eventuell verschütteten Brennstoff weg. Prüfen Sie, ob Öl herausleckt, indem Sie den Öltank über Kopf halten.

7 Kontrollieren Sie, ob der Tankverschluss gerade sitzt und fest angezogen ist. Setzen Sie den Öltank wieder in den Kaminofen ein (Tankverschluss nach unten). Schließen Sie den Deckel.

• Nach dem Einsetzen des Öltanks das Heizgerät nicht schütteln oder bewegen.
• Achten Sie darauf, dass Sie beim Auftanken nicht den Deckel beschädigen. Eine Verformung des Deckels könnte Leckagen verursachen.

8 Ihr Kaminofen ist jetzt betriebsbereit.

ZEITEINSTELLUNG

Stellen Sie die Zeit ein, wenn Uhr oder Kurzzeitmesser zum Betrieb benutzt werden. Das Einstellen ist sogar möglich, während das Heizgerät in Betrieb ist.

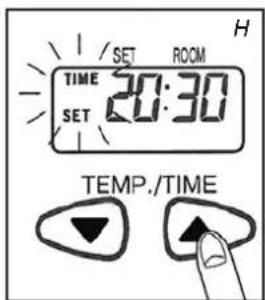

1 Drücken Sie die Mode-Taste für die Zeiteinstellung. Die Zeiteinstellungsanzeige „Time Set“ und die Uhrzeit blinken (Abb. G). 2 Drücken Sie die Tasten (▲) oder (▼), um die Zeit einzustellen. Die Uhranzeige zeigt die Zahlen 0:00–23:59 an. Drücken Sie (▲) für vorwärts und (▼) für rückwärts. Jede Betätigung verändert die Zeit um eine Minute. Wenn Sie den Knopf ununterbrochen drücken, verändert sich die Zeitanzeige schnell um 10 Minuten (Abb. H). 3 Drücken Sie die Mode-Taste, um die Timerfunktion zu aktivieren (siehe Kapitel F). 4 Drücken Sie die Mode-Taste für die Uhranzeige (Abb. I).

Wenn der Stecker aus der Steckdose gezogen wurde (oder bei Stromausfall), muss die Zeit erneut eingestellt werden.

DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Belüftung.

Starten Sie den Kaminofen immer mit der ON/OFF-Taste 21. Benutzen Sie niemals Streichhölzer oder ein Feuerzeug.

1 Drücken Sie die ON/OFF-Taste. Die ON-Anzeige erleuchtet, und die festgesetzte Temperatur und Zimmertemperatur werden angezeigt. Die Zimmertemperatur wird ab 1 °C und höher angezeigt. Wenn sie unter 0 °C ist, zeigt die Anzeige „Lo“ an. Die Entzündung erfolgt in etwa 45 Sekunden. 2 Sehen Sie nach der Flamme. Überprüfen Sie hin und wieder die Flamme durch das Flammensichtfenster.

Normale Verbrennung:

Anormale Verbrennung:

Die Flamme ist gelb und blau. In solchem Fall sollen angemessene Maßnahmen ergriffen werden.

Dieses Heizgerät kann nicht länger als 36 Stunden ununterbrochen funktionieren und wird sich selbst nach 36 Stunden abschalten, sogar wenn man den Tank nachgefüllt hat.

E TEMPERATUREINSTELLUNG

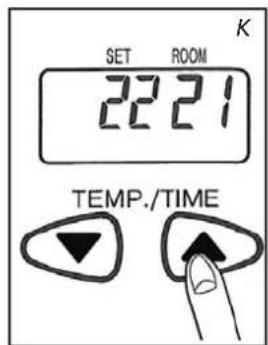

Sie können die eingestellte Temperatur nur verändern, wenn der Kaminofen eingeschaltet ist (Abb. K). Hierzu benutzen Sie die Einstelltasten. Drücken Sie den (▲) Knopf, um die festgesetzte Temperatur zu steigern. Drücken Sie den (▼) Knopf, um die festgesetzte Temperatur zu senken. Bei jeder Betätigung des Temperatur-/Zeiteinstellungsknopfes verändert sich die festgesetzte Temperatur um 1°C. Sie können die Temperatur auf minimal 5°C und maximal 26°C einstellen.

• Wenn das Gerät in einem relativ kleinen oder hitzeisolierten Raum benutzt wird, oder die Außentemperatur relativ hoch ist, kann die von Ihnen festgesetzte Temperatur überschritten werden. In dem Falle schalten Sie das Heizgerät ab. Die angezeigte Zimmertemperatur ist die Durchschnittstemperatur im Raum. Es besteht die Möglichkeit, dass sie nicht immer mit der Temperaturlesung eines Thermometers übereinstimmt.

F DIE BENUTZUNG DER ZEITSCHALTUHR (TIMER)

Mit Hilfe der Zeitschaltuhr kann der Kaminofen zu einem vorprogrammierten Zeitpunkt automatisch eingeschaltet werden. Um die Zeitschaltuhr programmieren zu können, muss die aktuelle Uhrzeit eingestellt (siehe Kapitel C) und der Kaminofen ausgeschaltet sein.

Sie gehen wie folgt vor:

1. Überprüfen Sie, ob die Uhr stimmt (siehe Kapitel C). 2. Drücken Sie die Mode-Taste für die Kurzzeitmesseranzeige. Die Zeiteinstellungsanzeige Timer Set blinkt. Das Uhrlämpchen ist an. Fig. L. 3. Drücken Sie den Temperatur-/Zeiteinstellungsknopf (▼) oder (▲), um die Startzeit des Kurzzeitmessers festzulegen. Drücken Sie (▲), um die angezeigte Zeit vorzustellen, und (▼), um sie zurückzustellen. Jede Betätigung verändert die angezeigte Zeit um 1 Minute. Wenn ununterbrochen gedrückt wird, verändert sich die Anzeige um 10 Minuten (Abb. M). 4. Drücken Sie die ON/OFF-Taste, um das Heizgerät zu aktivieren (die Anzeige erleuchtet). Während der Benutzung ist das Drücken nicht nötig. 5. Drücken Sie den Kurzzeitmesserknopf 18. Die On-Anzeige erlöscht, die Kurzzeitmesseranzeige erleuchtet und somit ist der Kurzzeitmesser eingestellt. Fig. N.

Achten Sie darauf, nicht die ON/OFF-Taste zu betätigen, nachdem Sie den Kurzzeitmesser eingestellt haben, sonst wird er zurückgestellt. 6. Das Heizgerät stellt sich um die festgesetzte Zeit ein.

• Um den Kurzzeitmesser zu widerrufen, drücken Sie die ON/OFF-Taste (Kurzzeitmessanzeige erlöscht).
• Im Falle eines Stromausfalles stellen Sie Uhrzeit und Kurzzeitmesser neu ein.
• Im Falle eines Erdbebens erscheint Code E01 im Display. Fehler zurücksetzen und wiederholen Sie den Vorgang ab Schritt 4, um den Timer einzustellen.

DAS AUSSCHALTEN DES KAMINOFENS

Die ON/OFF-Taste betätigen. Das rote Licht blinkt für etwa 8 Sekunden und das Heizgerät schaltet sich ab. Versichern Sie sich immer, dass die Flamme erloschen ist.

Weil der Ventilator noch für 3 Minuten in Bewegung bleibt nach dem Ausschalten des Kaminofens, um das Innere abzukühlen, nicht den Stecker herausziehen. Wenn das Heizgerät durch Herausziehen des Steckers gestoppt wird, oder der Stecker sofort nach Abschalten herausgezogen wird, kann es zu Funktionsstörungen kommen.

H PROBLEMLÖSUNG

Die Anzeichen in der Liste unten sind keine Versagen. Überprüfen Sie bitte zuerst die Liste.

	Anzeichen Ursache
Wenn das Gerät zündet	Problemvolles Zünden	Das Gerät braucht etwa 45 Sekunden zum Zünden. Es besteht etwas Zeit für den Flüssigbrennstoff um in der Öl-leitung in Umlauf zu gelangen. Zündung zwei oder drei währendohlen.
	Bzzzz Geräush	Strom-Entladungsgeräusch, nicht annormal
	Weiter Rauch	Das kann vorkommen, wenn das vergaste Petroleum nicht ausreichend um den Brenner zirkuliert. Nicht annormal.
Während das Gerät in oder außer Betrieb ist	Beim ersten Gebrauch raucht und stinkt es	Hitzebestandige Farbe brennt. Das hört etwa nach einer Stun- de auf. Zimmer extra ventilie- ren.
	Das Zimmer wärmt sich nicht auf, obwohl die Temperatur sehr hoch eingestellt ist.	Wenn das Zimmer zu groß ist.
	Die Farbe der Flamme wechselt zu rosa oder orange.	Das ist die Reaktion von sehr feuchte oder salzhaltige Raum- luft oder mit denen Verunreini- gungen
	Das Zimmer kühlt sich nicht ab, obwohl die Temperatur niedrig eingestellt ist.	Wenn das Gerät in einem klei- nen oder hitzeisoliertem Raum benutzt wird, oder wenn die Außentemperatur relativ warm ist. Betrieb stoppen.
	Die angezeigte Temperatur stimmt nicht mit der Tempera- turlesung des Thermometers überein.	Die angezeigte Zimmertempe- ratur ist die Durchschnittstem- peratur im Raum.
	Kleines, zerspringendes Ge- rausch während des Benutzens oder kurz nach abstellen.	Das Geräusch wird gehört, wenn Metal sich ausdehnt oder zusammenzieht. Nicht annormal.
	Klickendes Geräusch etwa 8 Se- kunden nachdem Gerät stoppt.	Das Geräusch wird beim stop- pen gehört. Nicht annormal.

DIE FUNKTION DES INFORMATIONSDISPLAYS

Das Informations-Display 1 zeigt nicht nur die (eingestellte) Zeit und Temperatur an (Kapitel C, E und F), sondern meldet Ihnen auch eventuelle Störungen. Über den jeweiligen Code auf dem Display erhalten Sie die notwendigen Informationen:

Code Information	Auszuführende Handlung
Time----	Das Gerät hat sich wegen Stromausfall oder lockerer Anschluss automatisch ausgeschelt.	Stromausfall oder Anschluss wiederherstellen. ON / OFF-Taste 2 erneut betätigten.
E01	Ein Erdbeben (Ausmaß 5 oder stärker), starkes Zittern oder rein Schock hat das Gerät automatisch gestoppt.	Versichern Sie sich, dass nichts brennbares in der Höhe des Geräts befindet, nichts beschädigt ist, es keine Leckage von Brennstoff gibt. ON / OFF-Taste 3 erneut betätigten.
E02E03	Das Gerät hat wegen Fehl- zündung oder Ansammlung von Wasser und Staub auf dem Ölfilter und der Ölplatte automatisch gestoppt.	Entfernen Sie Wasser und Staub von der Ölplatte. Reinigen Sie den Brennstofffilter (Kapitel M) dann ON / OFF-Taste 4 erneut betätigten.
E07	Hohe Zimmertemperatur hat Heizgerät ausgeschaltet (Sicherheitssystem für hohe Zimmertemperatur hat gearbeitet).	Ventilieren Sie das Zimmer. Lassen Sie das Heizgerät abkühlen, dann ON - OFF-Taste 5 erneut betätigten.
FilterE09Filter	Das Heizgerät hat sich aut-matisch ausgeschaltet weil die Warmluftabzugsöffnung, die Luftinlassoöffnung oder der Ventilatorfilter blockiert wurde oder mit Staub ver-stopf war (Das Überheiz-Ver-hütungssystem hat gearbeitet).	Entfernen Sie Hindernisse von der Warmluftabzugsöffnung. Reinigen Sie der Ventilator-filter (siehe Kapitel M). Dann ON/OFF-Taste 6 erneute drücken. Wenn sich das Problem, mit den oben beschrieben Maßnahmen, nicht lost, so wenden Sie sichitte an Ihrem Handler.
E13	Das Gerät wurde in einem geschlossenen Raum benutzt und hat sich automatisch aus-geschaltet (Sicherheitssystem für unvollständige Verbren-nung hat gearbeitet).	Lüften Sie den Raum, dann ON / OFF - Taste 7 erneut betätigten. Versichern Sie sich dass ausreichend ventiliert wird.
E17	Anstieg der CO2-Konzentrati-on im Zimmer hat Heizungs-bedienung angehalten	Lüften Sie den Raum, dann ON / OFF - Taste 8 erneut betätigten.
ON Anzeigeblinkt, Errleuchtet auf	Das Heizgerät hat sich automatisch ausgeschaltet, weil der ON / OFF - Taste ununterbrochen betätigtemurd.	Entfernen Sie die Hindernisse um die Bedienungstasta-tur. Stecken Sie den Stecker erneut in der Steckdose. On / OFF - Taste 9 erneut betäti-gen.
F00 - F30	Versagen. Heizgerät bestehtigt Wartung.	Notieren Sie die Mendungen und setzen Sie sich mit ihrem Handler in Verbindung.
Anzeichen Ursachen	Maßnahmen
Nicht anschaltbar	Kindersicherung ist eingestellt	Kindersicherung ausschalten
Ölanzeige Goes nicht aus	Kein Petroleum im Tank Brennstofftank füllen
	Öltank ist verformt	Wechseln Sie den Tank mit einem neuen Tank aus.
	Schmutzpartikel, Staub und Wasser im Ölfilter oder auf der Ölplatte	Reinigen Sie die Ölplatte und den Brennstofffilter.
Kraftverlust	Ölanzeige blinkt
	Ölanzeige blinkt Brennstofftank füllen
	Verdorbenes oder unreines Petroleum wurde verwendet	Entfernen Sie das Petroleum aus dem Öltank und der Ölplatte, reinigen dann beide mit reinem Petroleum.
Anormale Verbrennung	Verdorbenes oder unreiner Petroleum wurde verwendet
	Ungenügende Ventilation Ausreichend lüssen
	Staub auf dem Ventilatorfilter Reinigen Sie den Ventilatorfilter
Schlechter Geruch	Verdorbenes oder unreines Petroleum wurde verwendet	Entfernen Sie das Petroleum aus dem Öltank und der Ölplatte, reinigen dann beide mit reinem Petroleum.
	Kein Petroleum im Tank Brennstofftank füllen
	Petroleum verschüttet oder ein Leck.	Nicht weiterverwenden und mit Händler in Verbindung setzen.
Ölleckage	Heizgerät wurde mit Öl im Gehäuse transportiert.
	Unreines Petroleum wurde verwendet

Bei Störungen, die nicht in dieser Tabelle aufgelistet sind und/oder wenn sich das Problem nicht lösen lässt mit den oben beschriebenen Maßnahmen, so wenden Sie sich bitte an ihren Händler.

AUTOMATISCHE ABSCHALTUNG

Der Ofen ist mit einem Sicherheitssystem ausgestattet, das für eine automatische Abschaltung des Ofens sorgt, wenn dieser 36 Stunden ohne Unterbrechung in Betrieb war. Wenn Sie den Ofen wieder in Betrieb nehmen möchten, drücken Sie die ON/OFF-Taste (siehe dazu Kapitel D).

KINDERSICHERUNG

Die Kindersicherung können Sie benutzen, um zu verhindern, dass ein Kind versehentlich die Einstellung des Kaminofens verändert. Während des Brennens kann der Kaminofen dann nur noch ausgeschaltet werden. Wenn der Kaminofen bereits ausgeschaltet ist, verhindert die aktivierte Kindersicherung auch, dass der Ofen versehentlich eingeschaltet wird. Sie aktivieren die Kindersicherung dadurch, dass Sie die betreffende Taste länger als 3 Sekunden gedrückt halten bis ein hoher Piepton ertönt. Die Kontroll-Lampe CHILD-LOCK leuchtet auf (Abb. O) um anzuzeigen, dass die Kindersicherung eingeschaltet ist. Um diese wieder auszuschalten, drücken Sie erneut länger als 3 Sekunden auf die Taste CHILD-LOCK bis ein hoher Piepton ertönt.

J DIE RICHTIGE BENUTZUNG DER "SAVE" FUNKTION

Mit der "SAVE"-Funktion können Sie die Temperatur begrenzen. Wenn diese Funktion eingeschaltet ist, wird sich der Kaminofen automatisch ausschalten, wenn die Zimmertemperatur 3°C über der eingestellten Temperatur liegt. Fällt die Zimmertemperatur danach wieder auf die eingestellte Temperatur, schaltet sich der Kaminofen wieder automatisch ein.

Sie aktivieren die Einstellung "SAVE" durch Betätigung der betreffenden Taste. Die Kontroll-Lampe SAVE leuchtet auf. Durch nochmaliges Betätigen der Taste SAVE schalten Sie die Funktion wieder aus.

Auch ohne die Einstellung "SAVE" sorgt Ihr Kaminofen dafür, dass die eingestellte Temperatur annähernd beibehalten wird, und zwar durch Anpassung der Heizkapazität.

"SAVE" ist eine Einstellung, die Sie zum Beispiel benutzen können, wenn Sie nicht im Raum anwesend sind oder um den Raum frostfrei zu halten.

Brennstofffilter

K DIE BRENNSTOFFANZEIGE "OIL"

Wenn die Brennstoffanzeige "OIL" auf dem Display erscheint und ein kurzer hoher Ton ertönt, ist der Tank fast leer. Das Gerät stellt sich automatisch auf den niedrigsten Brennerstand um für etwa 80 Minuten. Der Öltank muss nachgefüllt werden.

• Sie holen den Brennstoffbehälter aus dem Ofen und füllen ihn mit neuem Brennstoff nach (außerhalb des Wohnbereiches in einer sicheren Umgebung) (Siehe Kapitel B).

Bei weiterer Benutzung wird sich der Tank leeren. Die Anzeige zeigt "E03" an und das Heizgerät schaltet sich automatisch ab (Abb. Q).

Füllen Sie den Tank und warten Sie einige Minuten. Drücken Sie die ON/OFF-Taste 21.

L DIE KONTROLL-LAMPE VENT

Bei unzureichender Belüftung im Raum erscheint im Display E17 und das Heizgerät hält automatisch an. Wird dieses Signal gegeben, sollen Sie für eine bessere Belüftung des Raums sorgen (z. B. indem Sie eine Tür oder ein Fenster etwas weiter öffnen). Wenn für eine ausreichende Belüftung des Raums gesorgt worden ist (z. B. indem Sie eine Tür oder ein Fenster etwas weiter öffnen), kann das Heizgerät wieder eingeschaltet werden mit der ON/OFF-Taste 21.

M WARTUNG

Bevor Sie Wartungsarbeiten ausführen, muss der Kaminofen ausgeschaltet und abgekühlt sein. Ziehen Sie den Stecker aus der Steckdose. Ihr Kaminofen benötigt kaum Wartung. Wöchentlich sollten Sie den Brennstofffilter, den Ventilatorfilter und das Gitter mit einem feuchten Tuch reinigen.

Reinigen Sie das Ventilatorfilter:

1. Drücken Sie die Hebel oben nach links und rechts. Ziehen Sie das Filter 1 cm zu sich. Bewegen Sie das Filter nach oben, damit die zwei unteren Befestigungspunkte lose werden. 2. Reinigen Sie den Ventilator und den Ventilatorfilter mit einem Staubsauger oder mit einer Bürste.

3. Setzen Sie den Ventilatorfilter wieder an.

Den Brennstofffilter reinigen:

1 Nehmen Sie den Öltank aus dem Kaminofen und entfernen Sie den Brennstofffilter. Dieser kann etwas nachtropfen. Halten Sie ein Tuch bereit. 2 Klopfen Sie den umgedrehten Brennstofffilter auf einem harten Untergrund aus, um so den Schmutz zu entfernen. (Niemals mit Wasser reinigen!) 3 Setzen Sie den Brennstofffilter wieder ein.

Kein Alkohol oder Verdünner zum Reinigen verwenden, das könnte Feuer verursachen. Wischen Sie Schmutz mit einem schwachen, synthetischen Reinigungsmittel ab.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an Ihren Händler.

Wenn das Stromkabel beschädigt ist, darf nur ein anerkannter Elektro-Installateur das Kabel mit einem Typ H05 VV-F austauschen.

LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu lassen und staubfrei zu lagern, vorzugsweise in der Originalverpackung. Übrig gebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr benutzen. Entfernen Sie das GPCeLum aus dem Öltank und der Ölplatte (Abb. U). Falls noch Öl im Kanister übrig bleibt, schütten Sie diesen nicht weg, sondern entsorgen Sie ihn laut den örtlichen Vorschriften für chemischen Kleinabfall.

Beginnen Sie jede neue Heizsaison auf jeden Fall mit neuem Brennstoff. Beachten Sie wieder diese Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.

Transportverschluss

TRANSPORT

Um zu verhindern, dass der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Kaminofen abkühlen. 2 Nehmen Sie den Öltank aus dem Kaminofen und entfernen Sie den Brennstofffilter. Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Öltank außerhalb des Kaminofens aufbewahren. 3 Entleeren Sie den fest eingebauten Brennstoffbehälter (Abb. U). 4 Setzen Sie den Transportdeckel ein. 5 Den Kaminofen immer aufrecht transportieren.

Entleeren Sie den fest eingebauten Brennstoffbehälter vor dem Transport oder falls ein falscher oder verunreinigter Brennstoff verwendet wurde, mit einer Brennstoffpumpe. Entfernen Sie zunächst den Brennstofffilter und setzen Sie dann die Brennstoffpumpe in den leeren, fest eingebauten Brennstoffbehälter. Gehen Sie bereits so vor, wenn der Brennstoffbehälter Wasser enthält.

D

TECHNISCHE DATEN

	SRE 3230 C SRE 3330	C SRE 3531 C
Zündung Elektrisch
Brennstoff Petroleum
Kapazität (kW)* 3.0 3.0 3.1
Geeigneter Raum (m3)** 48-120 48-120	0 50-120
Brennstoffverbrauch (Ltr/Std)* 0.313 0.323	313 0.323
Brennstoffverbrauch (g/Std)* 250 250	258
Brenndauer pro Tank (Std)* 16 16 15,5
Inhalt Brennstofftank (Liter)	5
Gewicht (kg)	8.1
Abmessungen (mm) (einschließlich Bodenplatte)	Breite 371
	Tiefe 294
	Höhe 429
Zubehor	Transportverschluß, Syphonpumper
Netzspannung	230V - AC 50 Hz
Stromverbrauch:
Zündung	335W
Im Dauerbetrieb	78-123W
Überwachung der Belüftungsqualität (Luftaustausch): Direktmessung des CO2-Werts (NDIR-CO2-Sensor).

• Bei Einstellung auf maximalem Stand** Angegebene Werte sind Richtwerte

Q GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Kaminofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regel:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusiv Folgeschäden, werden nicht anerkannt. 2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie. 3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführt wurden. 4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Syphonpumpe, fallen nicht unter die Garantie. Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden. Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann sogar gefährlich sein.* Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zu lesen. Finden Sie darin keine Lösung, geben Sie den Kaminofen ihrem Händler zur Reparatur.

Kaere kunde

INDENDE TÄNDER FOR KAMINEN

SORG ALTID FOR TILSTRAEKKELIG VENTILATION

Rengor braendstoffiltet:

B POLTTOAINEEN TÄYTTÖ

HET GEBRUIK IN HOOFDLIJNEN

E INSTELLEN VAN DE GEKOZEN TEMPERATUUR
