SRE3230C - Ogrzewanie QLIMA - Bezpłatna instrukcja obsługi

Typ produktu	Ogrzewacz mobilny na paliwo ciekłe
Marka	Qlima
Model	SRE3230C
Wymiary (dł. x szer. x wys.)	371 x 294 x 429 mm
Waga	8,1 kg
Zasilanie elektryczne	230 V ~ 50 Hz
Moc nominalna	2040 W (170 g/h)
Maksymalna moc grzewcza	3000 W (250 g/h)
Minimalna moc grzewcza	1080 W (90 g/h)
Pobór mocy (zapłon)	335 W
Pobór mocy (ciągły)	78 – 123 W
Pojemność zbiornika wyjmowanego	5 litrów
Czas pracy	16 do 44 godzin
Zalecane paliwo	Paliwo ciekłe do ogrzewaczy mobilnych (rozporządzenia z 18/07/2002 i 25/06/2010), np. Qlima Premium Quality Fuels
Minimalna objętość pomieszczenia	48 m³ (20 m²)
Poziom hałasu	28 – 35 dB
Bezpieczeństwo	Automatyczne wyłączenie po 36h, blokada dziecięca, kontrola CO2, system antywstrząsowy, zabezpieczenie przed brakiem powietrza
Funkcje główne	Zapłon elektryczny, regulacja temperatury (5-26°C), programowalny timer, tryb ekonomiczny SAVE
Konserwacja	Czyszczenie filtra wentylatora i filtra paliwa
Akcesoria w zestawie	Zaślepka transportowa, pompka ręczna
Gwarancja	4 lata na wady produkcyjne

Często zadawane pytania - SRE3230C QLIMA

Jak prawidłowo włączyć urządzenie?

Naciśnij przycisk ON/OFF (21). Urządzenie uruchamia się po około 45 sekundach. Nigdy nie używaj zapałek ani zapalniczki. Sprawdź, czy płomień jest niebieski przez okno kontrolne.

Jakiego paliwa używać do SRE3230C?

Używaj wyłącznie paliwa ciekłego do ogrzewaczy mobilnych zgodnego z francuskimi rozporządzeniami z 18/07/2002 i 25/06/2010, takiego jak Qlima Premium Quality Fuels. Użycie innego paliwa unieważnia gwarancję i stwarza zagrożenie.

Co oznacza kod E01 na wyświetlaczu?

Kod E01 oznacza, że system antywstrząsowy wykrył uderzenie lub wstrząs (trzęsienie ziemi o magnitudzie ≥5). Sprawdź, czy nie ma uszkodzeń ani wycieków, a następnie naciśnij ponownie ON/OFF, aby uruchomić ponownie.

Jak wyczyścić filtr paliwa?

Wyłącz i pozostaw urządzenie do ostygnięcia. Wyjmij zbiornik, a następnie wyciągnij filtr paliwa. Wyczyść go nowym paliwem lub sprężonym powietrzem (nigdy wodą). Po wysuszeniu włóż go z powrotem.

Jak włączyć funkcję ekonomiczną SAVE?

Naciśnij przycisk SAVE (2). Zapali się kontrolka. Ta funkcja wyłącza urządzenie, gdy temperatura otoczenia przekroczy ustawioną temperaturę o 3°C, a następnie włącza je automatycznie, gdy spadnie. Idealne do zmniejszenia zużycia.

Jaki jest czas pracy zbiornika?

Czas pracy wynosi od 16 godzin (przy maksymalnej mocy) do 44 godzin (przy minimalnej mocy), w zależności od ustawienia. Zbiornik ma pojemność 5 litrów.

Jak zaprogramować timer?

Najpierw ustaw aktualną godzinę (rozdz. C). Następnie naciskaj przycisk Mode, aż zacznie migać 'Timer set'. Użyj przycisków ▲/▼, aby wybrać żądaną godzinę włączenia. Naciśnij ON/OFF, a następnie przycisk Minuteur, aby zatwierdzić.

Co zrobić w przypadku wycieku paliwa?

Natychmiast wyłącz urządzenie i odłącz je od zasilania. Wchłoń rozlane paliwo szmatką. Sprawdź, czy korek zbiornika jest dobrze zamknięty. Jeśli wyciek pochodzi z uszkodzonego zbiornika, wymień go. W razie potrzeby skontaktuj się ze sprzedawcą.

Czy mogę używać tego urządzenia w łazience?

Nie, zabronione jest używanie tego grzejnika w bezpośrednim sąsiedztwie wanny, prysznica lub basenu. Urządzenie nie jest przeznaczone do wilgotnych pomieszczeń (chyba że tabliczka znamionowa wskazuje IPX4, co tutaj nie ma miejsca).

Jak przechowywać urządzenie po sezonie?

Pozwól urządzeniu wypalić całe paliwo, aż samo się wyłączy. Odłącz je. Opróżnij zbiorniki (wyjmowany i stały) za pomocą pompki. Wyczyść filtr. Przechowuj w suchym i wolnym od kurzu miejscu, najlepiej w oryginalnym opakowaniu.

INSTRUKCJA OBSŁUGI SRE3230C QLIMA

Zawsze zwracaj uwagę na fakt, że w pomieszczeniu znajduje się włączony grzejnik. - Nie przenoś włączonego lub gorącego grzejnika. Nie dolewaj również w takich warunkach paliwa ani nie przeprowadzaj napraw lub konserwacji. Umieść grzejnik w odległości co najmniej 1,5 metra od ściany, zasłon lub firanek i mebli. - Nie należy używać grzejnika w pomieszczeniach o dużym zakurzeniu ani w miejscach, gdzie jest duży przeciąg. W obydwu przypadkach nie uzyskasz optymalnego spalania. Ponadto nie należy nigdy używać grzejnika w pomieszczeniach wilgotnych, jak na przykład w łazience lub w pobliżu basenu bądź prysznica. Wyłączaj grzejnik przy wyjściu z domu oraz przy udawaniu się na spoczynek. Jeżeli opuszczasz dom na dłuższy okres czasu (np. wyjeżdżając na urlop) wyjmij wtyczkę z gniazdka sieciowego. Paliwo należy transportować oraz przechowywać wyłącznie w przeznaczonych do tego celu pojemnikach i kanistrach. - Nie wolno dopuścić do tego, aby paliwo wystawione było na działanie wysokiej temperatury bądź znacznych różnic termicznych. Paliwo należy zawsze przechowywać w chłodnym, suchym i ciemnym miejscu (światło słoneczne powoduje obniżenie jego jakości). - Nigdy nie używaj grzejnika w miejscach, w których mogą występować szkodliwe gazy lub opary (np. samochodowe gazy spalinowe lub opary farby). Pamiętaj o tym, że kratka znajdująca się z przodu obudowy grzejnika mocno się nagrzewa. Dlatego nie wolno go niczym przykrywać (z uwagi na niebezpieczeństwo pożaru). Pamiętaj zawsze o odpowiedniej wentylacji. - Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby urządzenie to nie było obsługiwane przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo, bądź osoby nieposiadające wystarczającej w tym celu wiedzy lub umiejętności. Jest to dozwolone tylko pod nadzorem oraz zgodnie ze wskazówkami udzielonymi przez osobę odpowiedzialną za bezpieczeństwo tych niepełnosprawnych. - Tego urządzenia mogą używać dzieci w wieku powyżej 8 lat oraz osoby o mniejszych zdolnościach fizycznych, czuciowych bądź umysłowych, a także osoby niedoświadczone ani nieposiadające wiedzy, jeśli robią to pod nadzorem albo otrzymały instrukcje na temat użycia urządzenia w bezpieczny sposób oraz rozumieją związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i obsługa przez dzieci nie mogą odbywać się bez nadzoru.

NIEBEZPIECZEŃSTWO

• W żadnym wypadku nie wolno dopuścić do kontaktu urządzenia z wodą, tzn. nie należy go nigdy moczyć lub zanurzać w wodzie.
• Nie wolno otwierać samodzielnie obudowy urządzenia, gdyż może to spowodować porażenie prądem elektrycznym.

OSTRZEŻENIE

• Instalacja tego urządzenia musi odbyć się w całkowitej zgodzie z krajowymi normami i przepisami dotyczącymi instalacji elektrycznych.
• Przed instalacją i uruchomieniem urządzenia należy sprawdzić, czy napięcie sieci zasilającej zgadza się z parametrami wskazanymi dla tego typu na tabliczce znamionowej.
• Urządzenie przystosowane jest do przyłączenia do sieci zasilającej o napięciu 230 V.
• Jeżeli przystaw zasilający jest uszkodzony i zaistnieje potrzeba wymiany go na nowy, czynność tę należy zlecić fachowcowi z autoryzowanego serwisu lub innemu upoważnionemu fachowcowi.
• Ewentualne naprawy lub przegląd konserwacyjny należy zlecić wyłącznie fachowcowi z autoryzowanego serwisu naprawczego.
• Przeprowadzanie naprawy na własną rękę może doprowadzić do powstania bardzo groźnych sytuacji zagrażających zdrowiu i życiu użytkownika.
• Nie wolno przeprowadzać samodzielnie jakichkolwiek napraw urządzenia, gdyż może to spowodować utratę gwarancji.
• Przewód zasilający powinien znajdować się z dala od urządzeń grzewczych lub gorącego podłoża.
• Należy też zwrócić uwagę na to, aby dzieci nie miały bezpośredniego dostępu do urządzenia i nie wolno pozostawiać ich bez nadzoru w pobliżu urządzenia, gdy jest ono uruchomione. Wtyczka przewodu zasilającego musi być zawsze łatwo dostępna.
• Nie wolno wkładać żadnych obcych przedmiotów do otworów w urządzeniu.
• Nie należy ustawiać urządzenia bezpośrednio pod stałym gniazdkiem sieciowym.
• Nigdy nie należy przykrywać urządzenia, gdyż grozi to przegrzaniem i może doprowadzić do pożaru.
• Nie używać pieca w bezpośrednim otoczeniu wanny, prysznica czy basenu.
• Grzejnik należy zainstalować w taki sposób, aby osoba znajdująca się w wannie nie mogła dotknąć wyłączników i pokręteł.
• Dzieci w wieku poniżej 3 lat nie powinny się znajdować w pobliżu urządzenia, chyba że pod stałym nadzorem.
• Dzieci w wieku od 3 do 8 lat mogą włączać/wyłączać urządzenie, pod warunkiem że zostało ono umieszczone i zainstalowane w normalnej pozycji działania oraz są pod nadzorem albo otrzymały instrukcje dotyczące bezpiecznej obsługi urządzenia i zdają sobie sprawę z zagrożeń.
• Dzieci w wieku od 3 do 8 lat nie powinny podłączać do sieci, regulować i czyścić urządzenia ani wykonywać konserwacji użytkowej.
• UWAGA - Niektóre elementy produktu mogą być bardzo gorące i powodować oparzenia. Należy zwracać szczególną uwagę w miejscu, w którym przebywają dzieci i osoby potrzebujące wsparcia.

UWAGA

• W przypadku, gdy z urządzenia wydobywa się dziwny zapach lub nienormalny dźwięk, należy je natychmiast wyłączyć i odłączyć od źródła zasilania. W celu ewentualnej naprawy urządzenia należy dostarczyć do autoryzowanego serwisu naprawczego.
• Przed przystąpieniem do czyszczenia urządzenia lub przemieszczania go należy najpierw wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.
• Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby dzieci nie miały bezpośredniego dostępu do urządzenia oraz do przewodu zasilającego (zachować odległość co najmniej 1 metra).
• Nie umieszczać urządzenia w wilgotnych lub zawierających parę wodną pomieszczeniach. Dozwolone jest to tylko w przypadku urządzeń należących do klasy ochrony IPX4 (zobacz: tabliczka znamionowa). Wyłącznie urządzenia należące do klasy ochrony IPX4 nadają się do eksploatacji w opisanych powyżej warunkach.
• Nie używać urządzenia w pomieszczeniach o wysokiej wilgotności przekraczającej 95%.
• Nie narażać urządzenia na bezpośrednie działanie promieni słonecznych lub wysokich temperatur.
• Nie używać urządzenia na zewnątrz budynku. Podczas eksploatacji urządzenia nie przechylać go ani nie przemieszczać.
• Do przyłączenia urządzenia do sieci nie używać przedłużacza lub wielofunkcyjnego adaptera.
• Jeżeli nie używasz urządzenia, wyjmij wtyczkę z gniazdka sieciowego.

ZALECENIA DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA

Serdecznie gratulujemy Państwu zakupu naszego grzejnika. Nabyli Państwo urządzenie najwyższej jakości, z którego będziecie mieli pożytek przez wiele lat.

Tak będzie, oczywiście, o ile będą Państwo używać go we właściwy sposób.

Dlatego prosimy o zapoznanie się z treścią niniejszej instrukcji obsługi, która pomoże Państwu uzyskać optymalną trwałość grzejnika.

Zakupiony przez Państwa grzejnik posiada 48-miesięczną gwarancję na wszelkie usterki materiałowe oraz fabryczne.

Życzymy Państwu wiele ciepła i komfortu z grzejnikiem.

Z poważaniem,

PVG Holding B.V.

Dział Obsługi Klienta

1 PRZED PIERWSZYM UŻYCIEM PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI.

2 W RAZIE WĄTPLIWOŚCI SKONTAKTOWAĆ SIĘ Z DEALEREM.

OGÓLNE WSKAZÓWKI DOTYCZĄCE OBSŁUGI

Poniżej znajdziecie Państwo główne kroki, które należy podjąć, aby korzystać z grzejnika Qlima. Więcej szczegółów znajduje się w INSTRUKCJI OBSŁUGI (od str. 127).

1 Usunąć całe opakowanie (zob. Rozdział A, rys. A). 2 Napełnić paliwem zbiornik wymienny (zob. Rozdział B, rys. C-F). 3 Włożyć wtyczkę przewodu sieciowego do kontaktu. 4 Uruchomić grzejnik naciskając przycisk ON/OFF (zob. Rozdział D). 5 Jeżeli to konieczne, ustawić pożądaną temperaturę za pomocą przycisków regulacyjnych (zob. Rozdział E). 6 Wyłączyć grzejnik naciskając przycisk ON/OFF 1

A W ramach ochrony przeciwpożarowej zbiornik można napełniać albo wtedy, gdy piecyk grzewczy zostanie wyłączony, albo w innym pomieszczeniu niż to, gdzie on jest ustawiony.

• Dopilnować, aby zbiornik został prawidłowo zamknięty, po napełnieniu w bezpiecznej odległości od wszystkich źródeł ciepła i otwartego ognia (patrz Rozdział B).
• Wszystkie pojemniki z paliwem przechowywać zakręcone oryginalnymi nakrętkami, z włożonymi uszczelkami, w chłodnym i ciemnym miejscu.
• Paliwo starzeje się. Przed każdym sezonem grzewczym należy zaopatrzyć się w nowe paliwo.
• Stosując Qlima Premium Quality Fuels jako paliwo do ogrzewania zapewnisz sobie paliwo dobrej jakości.
• Przed zmianą gatunku i/lub rodzaju paliwa należy upewnić się, że nasz przenośny piecyk grzewczy został całkowicie opróżniony z paliwa używanego wcześniej.
• Przy pierwszym użyciu grzejnik będzie wydzielał charakterystyczny 'nowy' zapach.

ISTOTNE CZĘŚCI

1 Wyświetlacz informacyjny 2 Klawisze do obsługi 3 Pokrywa komory na zbiornik 4 Wymienny zbiornik 5 Metalowa zatyczka 6 Filtr paliwa 7 Stały zbiornik 8 Lampka kontrolna płomienia 9 Kratka nawiewu ciepłego powietrza 10 Dopływ powietrza 11 Palaok ochronny 12 Filtr wentylatora 13 Wtyczka 14 Przewód przyłączeniowy 15 Przycisk zabezpieczenia przed dziećmi 16 Lampka sygnalizująca niski poziom paliwa 17 Zielona lampka kontrolna programatora czasowego 18 Przycisk programatora 19 Klawisz wybierania trybu 20 Przycisk ustawiania temperatury/czasu 21 Przycisk włączania/wyłączania (wyłączone czerwona lampka kontrolna) 22 Przycisk SAVE

JAK UŻYWAĆ GRZEJNIKA

ZAPEWNIĆ ODPOWIEDNIĄ WENTYLACJĘ

Grzejnik jest wyposażony w system kontroli jakości powietrza. W przypadku niewystarczającej wentylacji w pomieszczeniu lub używania grzejnika w pomieszczeniu, które jest za małe, grzejnik automatycznie się wyłączy. W celu wygodnego i bezpiecznego ogrzewania pomieszczenia należy zapewnić odpowiednią wentylację. Uwaga: Aby zapobiec nieoczekiwanemu wyłączeniu, zaleca się otworzyć drzwi lub okno na czas używania grzejnika.

Prosimy przeczytać niniejszy podręcznik użytkownika przed użyciem urządzenia i zachować go na przyszłość. Niniejsze urządzenia są zainstalowane tylko wtedy, gdy spełniają lokalne/krajowe przepisy prawne, rozporządzenia i normy. Produkt ten przeznaczony jest do użytku jako ogrzewacz w domach mieszkalnych i nadaje się do użytku tylko w suchych miejscach, w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu.

Niezależnie od modelu, zawsze należy się upewnić, że piecyk grzewczy używany jest w wystarczająco dużym pomieszczeniu, umożliwiającym bezpieczne jego stosowanie, bez dodatkowej wentylacji. Jeśli pomieszczenie jest mniejsze niż jest to wymagane, zawsze trzeba lekko otworzyć drzwi lub okno (zapewniając otwarcie równe około 2,5 cm). Ważne jest, aby każde pomieszczenie, w którym używany jest piecyk, miało wystarczający dopływ i wypływ powietrza (obydwa otwory muszą mieć przekrój poprzeczny minimum 50 cm²). Niedozwolone są żadne modyfikacje układu zabezpieczającego, gdyż skutkują one unieważnieniem gwarancji, ponieważ mogą spowodować, że sonda powietrza nie będzie pracowała prawidłowo. W razie wątpliwości prosimy skonsultować się z dealerem.

Uwagi dotyczące stosowania we Francji: Twój piecyk grzewczy został zaprojektowany do pracy wyłącznie na paliwie dla przenośnych piecyków na paliwo ciekłe zgodnie z Rozporządzeniami z dnia 18-07-2002 i 25-06-2010. Użycie innych paliw jest zabronione. Prosimy zapytać dealera o adresy punktów sprzedaży lub poszukać ich na naszej stronie internetowej. Przenośny piecyk na paliwo ciekłe ma pełnić rolę grzejnika dodatkowego, a nie być stałym źródłem ciepła.

Uwagi dotyczące stosowania w Zjednoczonym Królestwie: Używać tylko nafty klasy C1 według normy BS2869; Części 2, lub paliwa równoważnego.

Aby prawidłowo używać piecyka grzewczego, użytkownik musi przestrzegać następujących instrukcji:

NIE WOLNO

• używać przenośnego piecyka na paliwo ciekłe w przyczepach turystycznych, kabinach łodzi i pojazdów;
• używać przenośnego piecyka na paliwo ciekłe w pomieszczeniach niedostatecznie wentylowanych (prosimy sprawdzić w tabeli parametrów technicznych, jakie są minimalne wymiary pomieszczenia do ogrzewania), pomieszczeniach podziemnych i / lub znajdujących się na wysokości powyżej 1000 metrów;
• modyfikować wyposażenia zabezpieczającego.

Zastosowanie tego typu ogrzewania w pomieszczeniach publicznych wymaga wcześniejszego pozwolenia władz. Należy uzyskać wcześniej odpowiednie informacje.

ODPOWIEDNIE PALIWO

Do grzejnika należy stosować czyste, bezwodne paliwo wysokiej jakości, jak Qlima Premium Quality Fuels. Tylko to paliwo zapewni czyste, optymalne spalanie. Słabe jakościowo paliwo może spowodować:

▷ zwiększone ryzyko zakłóceń pracy grzejnika ▷ niepełne spalanie skrócenie żywotności grzejnika ▷ dym i/ lub nieprzyjemną woń ▷ nalot na kratce lub obudowie grzejnika

Uszkodzenia i/lub usterki piecyka grzewczego powstałe na skutek użycia paliwa innego niż wysokiej jakości czysta nafta, wolna od wody, nie są objęte gwarancją.

Informację dotyczącą wyboru właściwego paliwa do grzejnika mogą Państwo uzyskać u dealera prowadzącego sprzedaż naszych urządzeń.

Jedynie odpowiednie paliwo zapewnia bezpieczne, wydajne i wygodne korzystanie z grzejnika.

Korek transportowy włożony jest luźno do pudełka, w którym znajduje się grzejnik. Jest on niezbędny do bezproblemowego przewozu lub przenoszenia grzejnika po użyciu. Nie zgubić!

PL

INSTRUKCJA OBSŁUGI

I INSTALACJA GRZEJNIKA

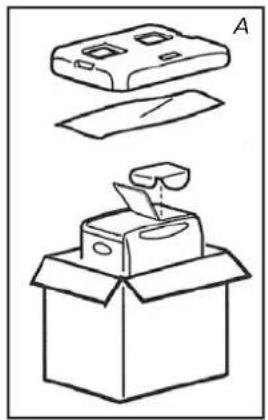

1. Ostrożnie wyjąć grzejnik z opakowania i sprawdzić zawartość. Poza grzejnikiem w opakowaniu muszą znajdować się:

ręczna pompka paliwa, korek transportowy, niniejsza instrukcja obsługi.

Pudło oraz inne części opakowania prosimy zachować (rys. A) w celu przechowywania lub transportu grzejnika.

2. Otworzyć pokrywę wymiennego zbiornika paliwa 3 i usunąć kawałek kartonu. 3. Napełnić zbiornik wymienny zgodnie ze wskazówkami zawartymi w rozdziale 4. 4. Podłoga, na której ustawiamy grzejnik, musi być twarda, równa i dobrze wypoziomowana. Jeżeli podłoga nie jest równa, to wówczas grzejnik należy postawić w innym, lepiej wypoziomowanym miejscu. W żadnym wypadku nie należy korygować nierówności podłoża poprzez podkładanie książek lub innych przedmiotów. 5. Używać poziomego pałąka ochronnego ①, aby zabezpieczyć przedmioty wentylatora przed zasłonami (rys. B). 6. Umieścić wtyczkę 18 w gniazdku sieciowym (220/230 V - AC/50 Hz) i ustawić właściwy czas za pomocą przycisków regulacyjnych (zob. rozdział C). 7. Grzejnik jest teraz gotowy do użytku.

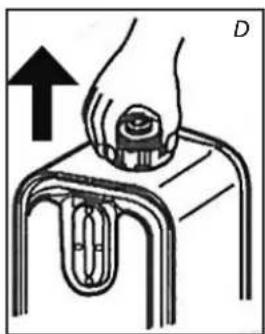

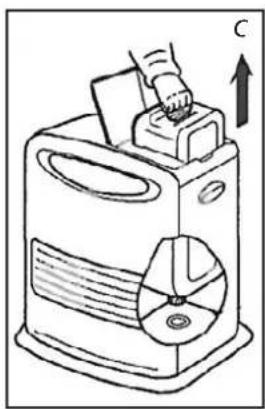

B WLEWANIE PALIWA

Wyjmowany zbiornik paliwa napełniać w odpowiednim miejscu, ponieważ zawsze może nastąpić rozlanie. Należy postępować według poniższej procedury:

1. Upewnić się, czy grzejnik jest wyłączony. 2. Otwórz górną pokrywę i wyjmij zbiornik z piecyka grzewczego (Rys. C). Uwaga: Ze zbiornika może wycieknąć kilka kropli. Postaw zbiornik (z nakrętką skierowaną do góry, a uchwytem do podłoża) i odkręć nakrętkę wlewu paliwa. 3. Zdjąć metalową nakrętkę. Łatwo ją otworzyć, trzymając zewnętrzną część (rys. D). 4. Napełnij wyjmowany zbiornik za pomocą pompki paliwa (patrz instrukcja obsługi pompki paliwa). Upewnij się, że znajduje się ona wyżej niż wyjęty zbiornik (Rys. E). Włóż karbowany wąż do wlotu wyjętego zbiornika paliwa. 5. Podczas napełniania zbiornika obserwuj wskaźnik poziomu paliwa (Rys. F). Zatrzymaj napełnianie, gdy wskaźnik pokaże, że zbiornik jest pełny. Nigdy nie napełniaj zbiornika całkowicie, szczególnie wtedy, gdy paliwo jest bardzo zimne (paliwo zwiększa objętość, gdy się nagrzewa).

6. Pozwól, aby paliwo, które pozostało w pompce, spłynęło z powrotem do kanistra, i ostrożnie wyjmij pompkę. Starannie załóż nakrętkę z powrotem na wlot zbiornika. Zetrzyj wszelkie ślady rozlanego paliwa. 7. Sprawdzić, czy nakrętka zbiornika jest równo i dokładnie dokręcona. Zbiornik umieść ponownie w grzejniku (nakrętka w dół). Zamknąć pokrywę zbiornika.

• Nie przestawiać grzejnika po ponownym umieszczeniu zbiornika.
• Uważać, aby nie uszkodzić końcówki podczas uzupełniania zbiornika. Uszkodzenie końcówki może doprowadzić do wycieku paliwa.

8. Ponownie włączyć grzejnik.

C USTAWIANIE CZASU

Ustawić czas, aby używać grzejnika jako zegara albo w przypadku używania programatora czasu. Można nawet ustawić czas, gdy grzejnik jest włączony.

1 Nacisnąć klawisz wybierania trybu w celu ustawienia czasu (rys. G). Na wyświetlaczu miga czas ustawiony oraz czas. 2 Nacisnąć przyciski (▼) albo (▲), aby ustawić czas. Czas pojawia się na wyświetlaczu w formie cyfr od 00:00 do 23:59. Nacisnąć przycisk (▲), aby przejść dalej oraz przycisk (▼), aby się cofnąć. Za każdym razem po naciśnięciu któregoś z tych 2 przycisków czas będzie się zmieniał co minutę. Czas na wyświetlaczu będzie się zmieniał co dziesięć minut, jeśli przycisk będzie cały czas przyciskany (rys. H). 3 Ponownie nacisnąć klawisz wybierania trybu 9, aby aktywować funkcję programatora. Zob. rozdział F. 4 Nacisnąć klawisz wybierania trybu 19, aby wyświetlić czas (rys. I). Jeśli czas nie jest ustawiony, na wyświetlaczu pojawia się ---

Programator musi zostać ponownie ustawiony po przerwie w dopływie prądu albo po wyjęciu wtyczki z gniazdka.

D WŁĄCZANIE GRZEJNIKA

Przy pierwszym użyciu nowy grzejnik może przez krótki czas wydzielać charakterystyczną woń, w związku z tym należy zadbać o dodatkową wentylację pomieszczenia.

W celu włączenia grzejnika należy nacisnąć przycisk ON/OFF 21. Nie wolno zapalać grzejnika za pomocą zapałek lub zapalniczki.

1 Nacisnąć przycisk ON/OFF

Zaświeci się lampka kontrolna zapłonu: wyświetli się zadana temperatura oraz temperatura otoczenia (rys. J). Wyświetlana jest temperatura powyżej 1°C. Jeśli temperatura wynosi poniżej 0°C, wyświetla się komunikat „Lo”. Uruchomienie trwa około 45 sekund.

2 Normalne spalanie:

• Płomienie są niskie
• Kratka palnika powinna stać się czerwona

Nienormalne spalanie:

• Płomień jest żółty i wysoki. W takim przypadku zastosować odpowiednie środki.

Ten grzejnik nie może być włączony bez przerwy przez okres dłuższy niż 36 godzin. Po 36 godzinach wyłącza się automatycznie, nawet jeśli w tym czasie zbiornik został ponownie napełniony.

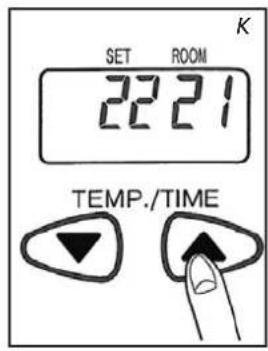

E USTAWIANIE ZADANEJ TEMPERATURY

Jeżeli grzejnik jest włączony, aby zmienić zadaną temperaturę, używać przycisków regulacyjnych (rys. K). Aby zwiększyć temperaturę, naciskać przycisk A. Aby zmniejszyć temperaturę, naciskać przycisk ∇. Po każdorazowym naciśnięciu przycisku regulacyjnego temperatura zmienia się o 1°C. Temperatura może być ustawiona na minimalnie 5°C i maksymalnie 26°C.

• Jeżeli grzejnik jest używany w małym pomieszczeniu, dobrze izolowanym, albo gdy temperatura zewnętrzna jest stosunkowo wysoka, wówczas temperatura otoczenia może być wyższa niż zadana temperatura. W takim przypadku należy wyłączyć grzejnik.
• Wyświetlana temperatura to średnia temperatura otoczenia. Może ona nie odpowiadać temperaturze mierzonej termometrem.

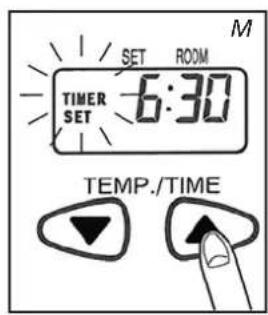

F KORZYSTANIE Z PROGRAMATORA CZASU TIMER

Programator czasu umożliwia automatyczne uruchomienie grzejnika o uprzednio ustalonej porze. W celu ustawienia programatora należy najpierw ustawić na nim prawidłowy czas (zob. rozdział C) oraz wyłączyć grzejnik. Następnie należy:

1 Sprawdzić, czy czas jest właściwie ustawiony (zob. rozdział C). 2 Naciskać przycisk wybierania (rys. L) aż na wyświetlaczu pojawią się Timer i Set. 3 Nacisnąć przyciski (▼) albo (▲), aby ustawić zadany czas aktywacji grzejnika. Nacisnąć przycisk (▲), aby przejść dalej oraz przycisk (▼), aby się cofnąć. Za każdym razem po naciśnięciu któregoś z tych 2 przycisków czas będzie się zmieniał co minutę. Czas na wyświetlaczu będzie się zmieniał co dziesięć minut, jeśli przycisk będzie cały czas przyciskany (rys. M). 4 Nacisnąć przyciski ON / OFF ①, aby włączyć grzejnik (zaświeci się lampka kontrolna). Nie trzeba naciskać tego przycisku, jeśli grzejnik jest włączony. 5 Nacisnąć przycisk programatora 18. Lampka kontrolna wyłączy się. Lampka kontrolna czasu zaświeci się i programator będzie ustawiony.

Uważać, aby nie nacisnąć przycisku ON / OFF po ustawieniu programatora, ponieważ zostanie on wyzerowany. 6 Grzejnik włączy się w wybranym czasie.

• Aby anulować programator, nacisnąć przycisk ON / OFF (lampka kontrolna programatora wyłączy się).
• Po przerwie w dopływie prądu ponownie ustawić programator.
• W przypadku trzęsienia ziemi albo wstrząsów na wyświetlaczu pojawi się kod E01. Wyzerować błąd i powtórzyć czynności od punktu 4. w celu ponownego ustawienia programatora.

G WYŁĄCZANIE GRZEJNIKA

1 Nacisnąć przycisk ON / OFF 2. Czerwona lampka będzie migać przez około 8 sekund i grzejnik się wyłączy. Zawsze należy upewnić się, że płomień zgaśnie.

Po wyłączeniu wentylator nadal działa przez około 3 minuty w celu schłodzenia wnętrza grzejnika. Jeżeli prąd zostanie odłączony wcześniej, mogą wystąpić niekontrolowane symptomy (wydzielanie się dymu, zapachu itd.).

H W RAZIE PROBLEMÓW

Wymienione wyżej symptomy nie są usterkami ani nieprawidłowościami. Sprawdzić na liście.

	Symptomy Przyczyny
Podczas uru-chamiania	Włączanie jest mozolne.	Wȩczanie trwa okola 45 sekund. Po napelnieniu zbiornika należy odczekać,źpaliwo dojdzie do stało zbiornika. Powtórzyc zapłon 2 albo 3 razy.
	Trzeszczenia	Dźwięk ten jest wytwarzany przy bez elektryczny zapłon.
	Biały dym	Mość są polawic, sąeli paliwo nie przechodzi odpo-wiednio przy bez palnik.
W czasie wȩczania albo wymiarczania	Dym alboNieprzyjemny za-pach przy pierwszym uzyciu.	Nagrzewa są farba och-ronna. Wkróte przestanie. Dokladynie przemietrzyć po-mieszczenie.
	Temperatura otoczenia nie wzrasta, a zȩdana tempera-tura jest wyźsa.	Pomieszczenie jest zbyt duź.
	Plomień pali są na czerwono.	Powietrze wewétrzne jest wilgotne albo sologne, sądź jest zbyt zanieczyszczone.
	Temperatura otoczenia nie maleje, a zȩdana temperatura jest niźsa.	Grzejnik jest uzywany w malym, izolowanym pomies-zczeniu albo temperatura zewétrzna jest stosunkowy wysoka. Wymiarczy graczejnik.
	Pokazana temperatura otoc-zenia nie jest takama, jak wskazuje termometr.	Dochodzi do tego, poniewaNczy wymiwtlana temperatura otoczenia wskazuje srednia temperaturé w pomieszczeniu.
	Słychać niewielkie uderzenia w trakcie dzialania grzejnika albo natychmiast po是我的o wymiarczeniu.	To sąȩk rozszerzajćego są metalu.
	Hałas,trwajćy 8 sekund po wymiarczeniu.	Dźwić tykania: sąȩwymiwtlano w trakcie chłodzenia są grzejnika.

Wyświetlacz informacyjny ① wskazuje nie tylko (zaprogramowany) czas oraz temperaturę (rozdziały C, E i F), ale również sygnalizuje ewentualne zakłócenia w pracy grzejnika. Kod na wyświetlaczu informuje o następujących sytuacjach:

Kod Informacja	Działanie
Time ----	Grzejnik zostal automatyczne wylączony na skutek przerwy w dopływie prȩdu albo niedrawidlowego podłęczenia.	Ponownie podȩczyć do prȩdu albo przyworćci polączenie. Ponownie nacisnám klawisz ON / OFF 21.
E01	Trzeseniae ziemi (o sile 5 lubość), mocne drgania albo wstrzaste spowoduja, ze grzejnik są automatyczne wylączy. (Zadziałal system zabeepieczajcy przydzwirciech).	Upewnić są, ze w poplbru grzejnika nie ma zędnych materiały palnych ani wycieków paliwa. Ponownie nacisnám klawisz ON / OFF 21.
E02 E03	Grzejnik zostal automatyczne wylączony po usterce podczas wylączania, na skutek obecnosci wody są py'u w filtrze paliwa albo w stały zbiorniku.	Usunność wode i py'u ze stało zbiornika. Wyczyśćc filtr paliwa (zob. rozdziel M). Ponownie nacisnám przycisck ON / OFF 21.
E07	Wzrost temperatury otoczenia spowodowy wylączenie są grzejnika. (Zadziałal mechanizm monitoringu tempe-raturity).	Wywietrzyć pomieszczenie. Pozostawic grzejnik do ostynycie. Ponownie nacisnám przycisck ON / OFF 21.
Filter E09	Grzejnik zostal automatyczne wylączony, poniewaN strumuń cieplęgo powietrza, wentylator albo filtr wn-tylatora jest zablokownik sądź coś przeszkadz w是我的 fungcjonowaniu. (Zadziałal system zabeepieczajcy przydrezgrzaniem).	Usunność przeszkody znejduźcie są przy otworze wentylatora. Wyczyśćc filtr wentylatora (zob. rozdziel M). Ponownie nacisnám przycisck 11. Jeźeli po zastosowaniu powyźyszychŚrodków problem znowu są pijawi, naleź spezkontaktowej z dealerem.
E13	Grzejnik zostal automatyczne wylączony w zamkiétrym pomieszczeniu. (Zadziałal system zabeepieczajcy przydreznlym spalaniem).	Wywietrzyć pomieszczenie i po-nownie nacisnám przycisck ON / OFF 21. Upewnić są, ze pomieszczenie zostalo odpowiednio przywietrzone.
E17	Grzejnik zostal wylączony na skutek zwiększonego stȩzenia CO2. (Zadziałal mechanism monitoringujiang sądź powie-trza).	Wywietrzyć pomieszczenie i po-nownie nacisnám przycisck ON / OFF 21. Upewnić są, ze pomieszczenie zostalo odpowiednio przywietrzone.
Miga lampka kontrlna ON.Świeci są lampka Err	Grzejnik zostal automatyczne wylączony, poniewaN przycisck ON / OFF by caly czas wciśniety albo zablokowania.	Usunność przyszatkowa wokol przyciskowej na wyświetlaczu. Wyczyśćc filtr wentylatora (zob. rozbziel M). Ponownie nacisnám przycisck ON/OFF 21.
F00-F30	Slabe funkcjonowanie. Grzejnik wymaga konserwacje.	Zanotłowość komunikaty pojawiazepie są na wyświetlaczu i wylączyć grzejnik. Skontaktowej są z dealerem.
Symptoms Przycznych Środki, jakie nalewy		zastosownik
Grzejnik są nie wȩczna.	Wȩczna są lampka kontrlna zabeepieczenia przy dęjeśćmi	Wymietycki zabezmiecie przymdzieciemi
Lampka kontrolna paliwaNie dzilaţa	Zbiornik jest pusty Napelnić zbiornik
	Zbiornik jest uszkodzony Wymiienić zbiornik
	Częsteczki brudu, pyłu albo wody na filtrze i/lub w stały zbiorniku.	Wymietycki stalty zbiornik i filtr paliwa.
Strata mocy	Lampka kontrolna paliwa miga
	Lampka kontrolna paliwa miga	Napelnić zbiornik
	Uzyto paliwa sąbej jakosci. Usança paliwo z obu zbiorników, nastepnie przy bezplukać przy uzyciu wȩsciwo go paliwa.
Nienormalne spalanie	Słaba wentylacja Regularnie wietrzyć
	Kurz na filtrze wentylatora Wymietycki filtr wentylatora
Nieprzyjemne zapachy	Uzyto paliwa sąbej jakosci.	Uznęc piwalo z obu zbiorników, nastepnie przy bezplukać przy uzyciu wȩsciwo go paliwa.
	Brak paliwa w zbiorniku Napelnić zbiornik
	Wyciek paliwa albo rozlane paliwo
Wyciek paliwa	Poruszać grzejnikiem, zbiornik nie jest pusty	Wiecej nie uzywać i skont⁺tawkość z dealerem.
	Uzyto paliwa sąbej jakosci.

W przypadku wadliwego działania nieujętego powyżej i/lub gdy usterka będzie występować dalej, mimo podjęcia środków zaradczych opisanych powyżej, należy skontaktować się z dealerem.

AUTOMATYCZNE WYŁĄCZANIE SIĘ

Grzejnik zaopatrzony jest w system zabezpieczenia, którego zadaniem jest automatyczne wyłączenie grzejnika po upływie 36 godzin nieprzerwanego działania. Jeżeli chcesz ponownie uruchomić grzejnik, należy wcisnąć przycisk ON/OFF (zob. rozdział D).

ZABEZPIECZENIE PRZED DZIEĆMI

Aby zapobiec przypadkowym zmianom zaprogramowanych ustawień grzejnika przez dzieci, dostępne jest zabezpieczenie przed dziećmi. Gdy grzejnik jest włączony, a równocześnie uruchomiony jest mechanizm zabezpieczający, to grzejnik można wówczas jedynie wyłączyć, ponieważ wszystkie inne funkcje są zablokowane. Jeżeli grzejnik jest wyłączony, to zabezpieczenie przed dziećmi uniemożliwia z kolei przypadkowe włączenie grzejnika. Aktywacja zabezpieczenia przed dziećmi możliwa jest poprzez naciśnięcie i przytrzymanie odpowiedniego przycisku CHILDLOCK ⑤ przez 3 sekundy. Zapalenie się lampki kontrolnej CHILDLOCK na wyświetlaczu informacyjnym (rys. O) potwierdza uruchomienie zabezpieczenia przed dziećmi. Dezaktywacja zabezpieczenia przed dziećmi możliwa jest poprzez naciśnięcie i przytrzymanie przycisku CHILDLOCK ⑤ przez 3 sekundy.

J WŁAŚCIWE WYKORZYSTANIE FUNKCJI OSZCZĘDNOŚCIOWEJ "SAVE"

Funkcja "SAVE" pozwala na ograniczenie temperatury. Po jej uruchomieniu grzejnik wyłączy się automatycznie, gdy uzyskana temperatura pomieszczenia przekroczy o 3°C temperaturę, która została zaprogramowana. Kiedy temperatura pomieszczenia ponownie wróci do zaprogramowanego poziomu, grzejnik uruchomi się samoczynnie. Uruchomienie funkcji "SAVE" polega na wciśnięciu odpowiedniego przycisku. Potwierdza to zapalenie się lampki kontrolnej SAVE. Ponowne naciśnięcie przycisku SAVE powoduje wyłączenie tej funkcji.

Także bez aktywacji funkcji "SAVE" twój grzejnik zapewnia utrzymanie poziomu zaprogramowanej temperatury poprzez dostosowanie swej wydajności cieplnej. "SAVE" jest ustawieniem ekonomicznym, które możesz wykorzystać, kiedy np. nie przebywasz w danym pomieszczeniu lub chcesz pomieszczenie zabezpieczyć przed zamarznięciem.

K WSKAŹNIK "OIL"

Jeżeli zapala się lampka kontrolna wskazująca niski poziom paliwa w połączeniu z krótkim dźwiękiem, oznacza to, że zbiornik paliwa jest pusty. Grzejnik będzie automatycznie działać na najniższym poziomie przez około 80 minut. Należy ponownie napełnić zbiornik paliwa.

Wyjąć z grzejnika wyjmowany zbiornik i napełnić go nowym paliwem (w bezpiecznym miejscu, poza pomieszczeniem) (zob. Rozdział B).

Jeżeli nie zostaną podjęte żadne działania, zbiornik paliwa zostanie opróżniony, a na wyświetlaczu pojawi się kod „E 03" (rys. Q). Grzejnik został automatycznie wyłączony.

Aby ponownie włączyć grzejnik, należy napełnić zbiornik i odczekać kilka minut. Następnie nacisnąć przycisk ON/OFF 21.

Filtr paliwa

L SPRAWDZANIE JAKOŚCI POWIETRZA

Jeżeli pomieszczenie jest nieodpowiednio wietrzone, zaświeci się lampka kontrolna E17, a grzejnik wyłączy się automatycznie. Zaraz po usłyszeniu tego sygnału należy wywietrzyć pomieszczenie (np. otwierając drzwi albo okno). Po odpowiednim wywietrzeniu pomieszczenia (np. przy otwartych drzwiach albo oknie) można włączyć grzejnik, naciskając przycisk ON/OFF.

M KONSERWACJA

Przed przystąpieniem do czynności konserwacyjnych grzejnik należy najpierw wyłączyć i pozostawić do całkowitego ostygnięcia. Następnie wyjąć wtyczkę z gniazdka sieciowego.

Wyczyścić filtr wentylatora:

1. Nacisnąć przyciski u góry po lewej i prawej stronie. Pociągnąć filtr do siebie 1 cm. Podnieść filtr, tak aby dwa dolne punkty mocujące zostały zwolnione. 2. Wyczyścić wentylator. 3. Wymienić wentylator.

Wyczyścić filtr paliwa:

1. Wyjąć z grzejnika wymienny zbiornik paliwa 4 i usunąć z niego filtr paliwa (rys. S). Może z niego kapać, więc dobrze jest mieć pod ręką ściereczkę. 2. Uderzając filtrem odwróconym do góry dnem o twardą powierzchnię, usunąć nagromadzone w nim zanieczyszczenia. (Nigdy nie czyścić filtra wodą!) 3. Ponownie umieścić filtr paliwa w grzejniku.

W celu uniknięcia trudnych do usunięcia plam radzimy na bieżąco usuwać kurz i zanieczyszczenia wilgotną ściereczką.

Do czyszczenia grzejnika nie używać alkoholu ani rozpuszczalników: niebezpieczeństwo pożaru. Mocno zanieczyszczone elementy wyczyścić przy użyciu syntetycznego środka czyszczącego.

Nie wyjmować żadnych części składowych grzejnika. Jeżeli naprawa grzejnika okaże się konieczna, należy skontaktować się z dealerem.

W przypadku uszkodzenia elektrycznego przewodu zasilającego pozostawić jego wymianę monterowi z autoryzowanego serwisu naprawczego. Wymienić na przewód typu H05 V-F.

N PRZECHOWYWANIE (KONIEC SEZONU GRZEWCZEGO)

Po zakończeniu sezonu grzewczego grzejnik należy przechowywać w suchym i wolnym od kurzu miejscu, najlepiej w oryginalnym opakowaniu. Ponieważ niewykorzystane paliwo nie nadaje się do użytku w następnym sezonie grzewczym, zalecamy, aby całkowicie je wypalić. Jeżeli pomimo to pozostanie resztka paliwa, to nie wolno go wylewać, tylko usunąć postępując przy tym zgodnie z lokalnymi przepisami dotyczącymi usuwania odpadów chemicznych. Nowy sezon grzewczy należy zawsze rozpoczynać z zapasem świeżego paliwa, a przy uruchamianiu grzejnika postępować zgodnie z instrukcją obsługi.

TRANSPORT

Aby w czasie transportu grzejnika nie dopuścić do wycieku paliwa, należy przestrzegać następujących zaleceń:

1. Pozostawić grzejnik do zupełnego wystygnięcia. 2. Wyjąć wymienny zbiornik paliwa 4 z obudowy grzejnika i usunąć filtr paliwa. Może być potrzebna pod ręką ściereczka. Wymienny zbiornik oraz filtr paliwa przechowywać poza grzejnikiem. 3. Opróżnić stały zbiornik paliwa (rys. U). 4. Założyć zakrętkę do transportu. 5. Grzejnik przemieszczać zawsze w pozycji pionowej.

Zakrętka do transportu

Zbiornik stały należy opróżnić za pomocą pompki paliwa przed transportem lub w przypadku niewłaściwego lub zanieczyszczonego paliwa. Najpierw wyjmij filtr paliwa, a następnie włóż pompkę paliwa i opróżnij zbiornik stały. W przypadku, gdy w zbiorniku paliwa znajdzie się woda, postępować według tej samej procedury.

P PARAMETRY TECHNICZNE

	SRE 3230 C SRE 3330	C SRE 3531 C
Zapłon elektryczr
Paliwo nafta
Moc grzewcza (kW)* 3.0 3.0 3.1
Kubatura poomieszczenia (m3)** 48-120	48-120 50-120
Zuźycie paliwa (l/godz)* 0.313 0.313 0.323
Zuźycie paliwa (g/godz)* 250 250 258
Czas spelania zawartosci zbiornika (godz.)*	16 16 15,5
Zawartosci zbiornika (litry) 5
Waga (kg)	8.1
Wymiary (mm) (z plęta)dennagwczne)	szerokość 371
	glebokość 294
	wysokość 429
Akcesoria	korek transportowy, ryacja pompka paliwa
Napiȩcie sieciowe	230V - AC 50 Hz
Zuźycie energii elektrycznej:
Zapłon	335W
Praca piąga	78-123W
Monitorowanie jakosci wentyłowania (odświeżanje powietrza): Bezpośredni pomiar poziomu CO2 (NDIR czujnik CO2).

• przy maksymalnym stopniu ogrzewania ** Dane orientacyjne

Oznakowanie CE jest zgodne ze standardami zgodności EN 60-335 część 1 (1995) i EN 50-165 (08/97).

Q WARUNKI GWARANCJI

Grzejnik objęty jest 48 miesięczną gwarancją od dnia zakupu. W tym okresie wszelkie usterki materiałowe i fabryczne podlegają bezpłatnej naprawie. Obowiązują przy tym następujące warunki gwarancji:

1. Wszystkie dodatkowe roszczenia - w tym roszczenia odszkodowania z tytułu ewentualnie poniesionych strat, ze stratami pośrednimi włącznie - nie będą honorowane. Ewentualna naprawa lub wymiana części w okresie ważności gwarancji nie powoduje jej przedłużenia. 3. Gwarancja przestaje obowiązywać, jeżeli w grzejniku dokonano zmian, zamontowano inne niż oryginalne części zamienne, lub jeżeli naprawy grzejnika dokonała strona trzecia. 4. Części ulegające normalnemu zużyciu, jak pompka paliwa, nie podlegają gwarancji. Gwarancja ważna jest jedynie za okazaniem oryginalnego, opatrzonego datą dowodu zakupu, na którym nie naniesiono żadnych poprawek. Gwarancja jest nieważna w przypadku uszkodzeń powstałych w wyniku czynności niezgodnych z instrukcją obsługi, zaniedbania lub używania niewłaściwego lub starego paliwa. Niewłaściwe paliwo może być wręcz niebezpieczne. 7. Koszty i ryzyko związane z transportem grzejnika lub wysyłką części zamiennych ponosi nabywca.

Uważne przeczytanie instrukcji obsługi pozwala często uniknąć niepotrzebnych kosztów. Jeżeli mimo wszystko nie pomoże to rozwiązać podstawowego problemu, grzejnik należy oddać do naprawy autoryzowanemu dealerowi.

• W grzejniku opalanym łatwopalną substancją może dojść na przykład do spalania niekontrolowanego, z płomieniami wydobywającymi się na zewnątrz. W takim przypadku nie wolno przenosić grzejnika, lecz natychmiast go wyłączyć. W sytuacjach zagrożenia można użyć gaśnicy typu B: to znaczy gaśnicy śniegowej lub proszkowej.
