BEDIENUNGSANLEITUNG X470 Gaming Plus MSI

Danke, dass Sie das MSI® X470 GAMING PLUS Motherboard gewählt haben. Diese Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klichen Sie auf die URL, um diese Videoanleitung mit Ihrrem Browser auf Ihrrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrrem Handy, um die URL zu öffnen.

Présentation rapide

Wenn Sie einen CPU-Kühler mit Schraubenbefestigung einsetzen, folgen Sieitte den Anweisungen unter um das Retention-Modul zu entfernen und den Kühler zu installieren.

Sicherheitshinweis 2
Spezifikationen 3
Rückseite E/A 8

LAN Port LED Zustandstabelle 8
Konfiguration der Audioanschlüsse 8
Realtek HD Audio Manager 9

Ubersicht der Komponenten 11

CPU Sockel 12
DIMM Steckplätze 13
PCI_E1~6:PCIe Erweiterungssteckplätze 14
M2_1~2: M.2 Steckplatze [Key M] 16
SATA1~6: SATA 6Gb/s Anschlasse 17
JLPT1: Parallele Schnittstelle 17
CPU_PWR1, CPU_PWR2, ATX_PWR1: Stromanschlüsse 18
JUSB1~2: USB 2.0 Anschlisse 19
JUSB3~4: USB 3.1 Gen1 Anschlisse 19
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter 20
JAUD1: Audioanschluss des Frontpanels 21
JCI1:Gehäusekontaktanschluss 21
JFP1, JFP2: Frontpanel-Anschlisse 22

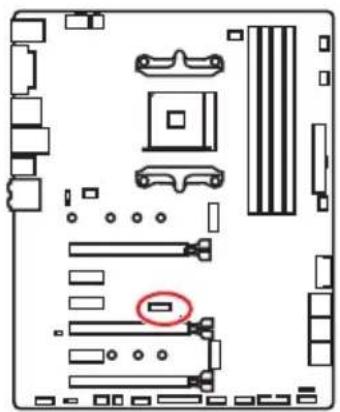

JTPM1: TPM Anschluss 22
JCOM1: Serieller Anschluss 23
JRGB1, JRGB2: RGB LED Anschlisse 23

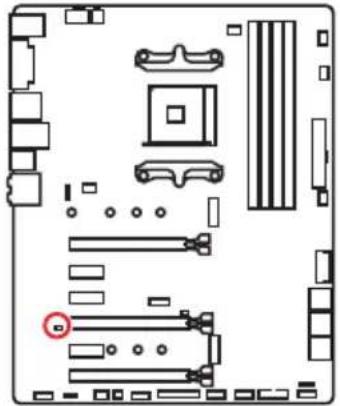

JBAT1: Clear CMOS Steckbrücke (Reset BIOS) 24
CLR_CMOS1: Clear CMOS Taste 24

BIOS Setup 25

Öffnen des BIOS Settings. 25
Reset des BIOS 26
Aktualisierung des BIOS 26

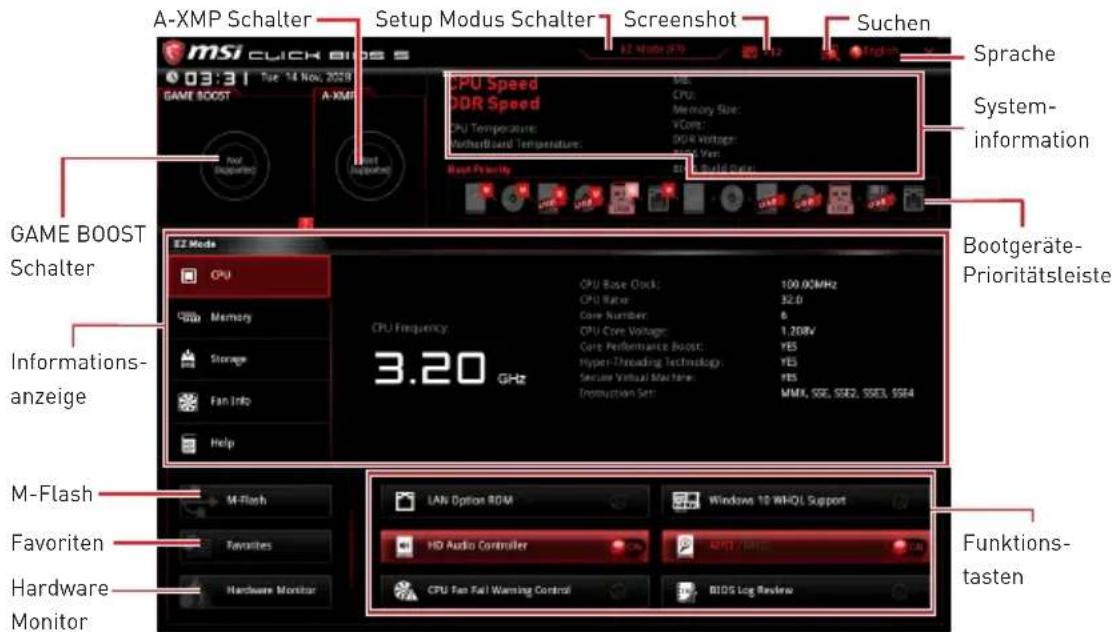

EZ Modus 27
Erweiterter Modus 29
OC Menu 30

Softwarebeschreibung 35

Installation von Windows 10 35
Installation von Treibern 35
Installation von Utilities 35

Sicherheitshinweis

Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sieitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen.

• Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erKENnt eine Komponente nicht oder startet nicht.

• Halten Sie das Motherboard nur an den Rändern fest, und verhindern Sie die Berührung der sensiblen Komponenten.

• Um eine Beschädigung der Komponenten durch elektrostatische Entladung (ESD) zu vermeiden, sollenn Sie eines elektrostatischen Armbands während der Handhabung des Motherboards tragen. Wenn kein elektrostatischen Handgelenkband vorhanden ist, sollenn Sie ihre staticische Elektrizität ableiten, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard anfassen.

• Bewahren Sie das Motherboard in einer elektrostatice Abschirmung oder einem Antistatiktuch auf, wenn das Motherboard nicht installiert ist.

• Überprüfen Sie vor dem Einschalten des Computers, dass sich keine losen Schrauben und andere Bauteile auf dem Motherboard oder im Computergehäuse befinden.

-itte starten Sie den Computer nicht,behor die Installation abgeschlossen ist.Dies konto permanente Schaden an den Komponenten sowie zu das Verletzung des Benutzers verursachen.

• Sollten Sie Hilfe bei der Installation benötigen, wenden Sie sichitte an einen zertifizierten Computer-Techniker.

• Schalten Sie die Stromversorgung aus undziehen Sie das das Stromkabel ab, bzw. Sie jegliche Computer-Komponente ein- und ausbauen.

• Bewahren Sie die Bedienungsanleitung als künftige Referenz auf.

• Halten Sie das Motherboard von Feuchtigkeit fern.

-itte stellen Sie sicherr,dass ihre Netzspannung den Hinweisen auf dem Netzteil vor Anschluss des Netzteils an die Steckdose entspricht.

• Verlegen Sie das Netzkabel so, dass niemand versehentlich daraufuf treten kann. Stellen Sie nichts auf dem Netzkabel ab.

• Alle Achtungs- und Warnhinweise auf dem Motherboard müssen befolgt werden.

• Falls einer der folgenden Umstände eintritt, halten Sieitte das Motherboard von Kundendienstpersonal prufen:

Flüssigkeit ist in dem Computer eingedrungen.
Das Motherboard wurde Feuchtigkeit ausgesetzt.

• Das Motherboard Funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschreiben bedieren.

Das Motherboard ist heruntergefallen und beschädigt.
Das Motherboard weist offensichtlich Zeichen eines Schadens auf.

• Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60^ herrschen - das Motherboard kann in thisem Fall Schadennehmen.

Spezifikationen

Fortsetzung auf der nachsten Seite

CPU	Unterstützt AMD® Ryzen™ Desktop-Prozessoren und AMD® A-Series/Athlon™ Prozessoren für Sockel AM4
Chipsatz	AMD® X470 Chipsatz
Speicher	4x DDR4 Speicherplätze, aufrüstbar bis 64GBUnterstützt DDR4 1866/ 2133/ 2400/ 2667 Mhz durch JEDEC, und 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466 Mhz durch A-XMP OC MODE*Dual-Kanal-SpeicherarchitekturUnterstützt non-ECC UDIMM-SpeicherUnterstützt ECC UDIMM-Speicher* A-Series/Athlon™ Prozessoren unterstützen bis zu 2400 MHz. Die unterstützen Freqenz des Speichers ist entsprechlich je nach dem installierten Prozessor. Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com.
Erweiterung-anschlüsse	2x PCIe 3.0 x16-Steckplätze (PCIE_1, PCIE_4)Ry2eDesktop-Prozessoren unterstützt x16/x0, x8/x8 ModusRy2eDesktop-Prozessoren mit Radeon Vega Grafikkarten und A-Serie/Athlon™ Prozessoren unterstützt x8/x0 Modus1x PCIe 2.0 x16-Steckplatz (PCIE_6, unterstützen x4 Modus3x PCIe 2.0 x1-Steckplätze* Der PCIe_E6 Steckplatz wird nicht zur Verfügung, wenn Sie eine M.2 PCIe SSD im M2_2-Steckplatz installieren.
Onboard-Grafik	1x DVI-D Anschluss, Unterstützung einer maximalen Auflösung von 1920x1200@60Hz*Ry2eDesktop-Prozessorenmit Radeon Vega Grafikkarten und A-Series/Athlon™ Prozessoren unterstützt* Die Grübe des gemeinsamen Speichers ist auf 2048 MB begrenzt.
Multi-GPU	Ry2eDesktop-ProzessorenUnterstützt die 3-Wege AMDCrossFire™ TechnologieRy2eDesktop-Prozessoren mit Radeon Vega Grafikkarten und A-Serie/Athlon™ ProzessorenUnterstützt die 3-Wege AMDCrossFire™ Technologie
LAN 1x Realtek	8111H Gigabit LAN Controller

Fortsetzung der vorherigen Seite

Aufbewährung	6x SATA 6Gb/s ports (aus dem AMD70 Chips)2x M.2 Anschlüsse (Key M)*M2_1 Steckplatz (aus dem AMDProzessor) unterstütztPCIe 3.0 x4 (Ryzen™ Desktop-Prozessoren) oder PCIe3.0 x2 (A-Serie/ Athlon™ Prozessoren) 2242/ 2260 /2280/22110 SpeicherveräteM2_2 Steckplatz (aus dem AMD470 Chips) unterstützenPCIe 2.0 x4 and SATA 6Gb/s 2242/ 2260 /2280Speicherveräte* Der SATA1 Steckplatz wird nicht zur Verfügung stehen, wenn Sie eine SATA M.2SSD im M2_2 Steckplatz installieren.* Der PCI_E6 Steckplatz wird nicht zur Verfügung stehen, wenn Sie eine PCIe M.2SSD im M2_2 Steckplatz installieren.
RAID	AMD® X470 ChipsUnterstützt RAID 0, RAID 1 und RAID 10 für SATASpeicherveräte
USB	ASMedASM1143 Chips2x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Typ-AAnschlüsse an der rückseiteigen AnschlussleisteAMD470 Chips4x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse steherdurch die internen USB Anschluss zur Verfugung6x USB 2.0 (High-speed USB) ports (2 Typ-A Anschlussan der rückseiteigen Anschlussleiste, 4 Anschlüsse stehen durch die internen USB Anschluss zur Verfugung)AMCPU4x USB 3.1 Gen1 (SuperSpeed USB) Typ-A Anschlussan der rückseiteigen Anschlussleiste
Audio	RealtekLC892 Codec7.1-Kanal-HD-AudioUnterstützt S/PDIF-Ausgang

Fortsetzung auf der{nachsten Seite

Fortsetzung der vorherigen Seite

Hintere Ein-/ und Ausgänge	1x PS/2 Tastatur/ Maus-Combo-Anschluss 2x USB 2.0 Typ-A Anschlüsse 1x DVI-D Anschluss 1x HDMI4 Anschluss 4x USB 3.1 Gen1 Typ-A Anschlüsse 1x LAN (RJ45) Anschluss 2x USB 3.1 Gen2 Typ-A Anschlüsse 5x OFC Audiobuchsen 1x Optischer S/PDIF-Ausbgang
Interne Anschlüsse	1x 24-poliger ATX Stromanschluss 1x 8-poliger ATX 12 V Stromanschluss 1x 4-poliger ATX 12 V Stromanschluss 6x SATA 6Gb/s Anschlüsse 2x USB 2.0 Anschlüsse (unterstützt zusätzliche 4 USB 2.0 -Ports) 2x USB 3.1 Gen1 Anschlüsse (unterstützt zusätzliche 4 USB 3.1 Gen1-Ports) 1x 4-poliger CPU-Lüfter-Anschluss 1x 4-poliger PUMP-Lüfter-Anschluss (unterstützt bis zu 2A) 4x 4-polige System-Lüfter-Anschlüsse 1x Serieller Anschluss 1x Parallele Schnittstelle 2x 5050 RGB LED Streifen 12V Anschlüsse 1x TPM Anschluss 1x Audioanschluss des Frontpanels 2x System-Panel-Anschlüsse 1x Gehäusekontaktschalter 1x Clear CMOS Steckbrücke 1x Clear CMOS Taste
E/A Anschluss NUVOTON NCT6795D Controller Chip

Fortsetzung auf der{nachsten Seite

Fortsetzung der vorherigen Seite

Hardware Monitor	• CPU/System Temperaturerfassung • CPU/System Geschwindigkeitserfassung • CPU/System Lüfterdrehzahlregelung
Fromfaktor	• ATX Fromfaktor • 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm)
BIOS Funktionen	• 1x 128 Mb Flash • UEFI AMI BIOS • ACPI 6.1, SM BIOS 2.8 • Mahrsprachenunterstützung
Software	• Treiber • APP MANAGER • COMMAND CENTER • LIVE UPDATE 6 • MYSTIC LIGHT • SUPER CHARGER • GAMING APP • RAMDISK • X-BOOST • SMART TOOL • Nahimic Audio • Open Broadcaster Software (OBS) • Nordinternet Security Solution • Google Chroma Google Toolbar, Google Drive • CPU-Z MSI GAMING

Fortsetzung auf der{nachsten Seite

Fortsetzung der vorherigen Seite

Besondere Funktionen

• Audio • Audio Boost • Voice Boost • Nahimic 2.5 • Speicherung • Turbo M.2 • Lüfter • Pump-Lüfter • Smart-Lüftersteuerung • LED • Mystic Light • Mystic Light Extension • Mystic Light SYNC • EZ DEBUG LED • Schutz • PCI-E Steel Armor • Leistung • Multi GPU-CrossFire Technologie • DDR4 Boost • GAME Boost • X-Boost • A-XMP • Stabilität • 7000+ Quality Test • VR • VR Ready • Gamer-Erfahrungen • RAMDisk • BIOS • Click BIOS 5 • Zertifizierung • GAMING Certified

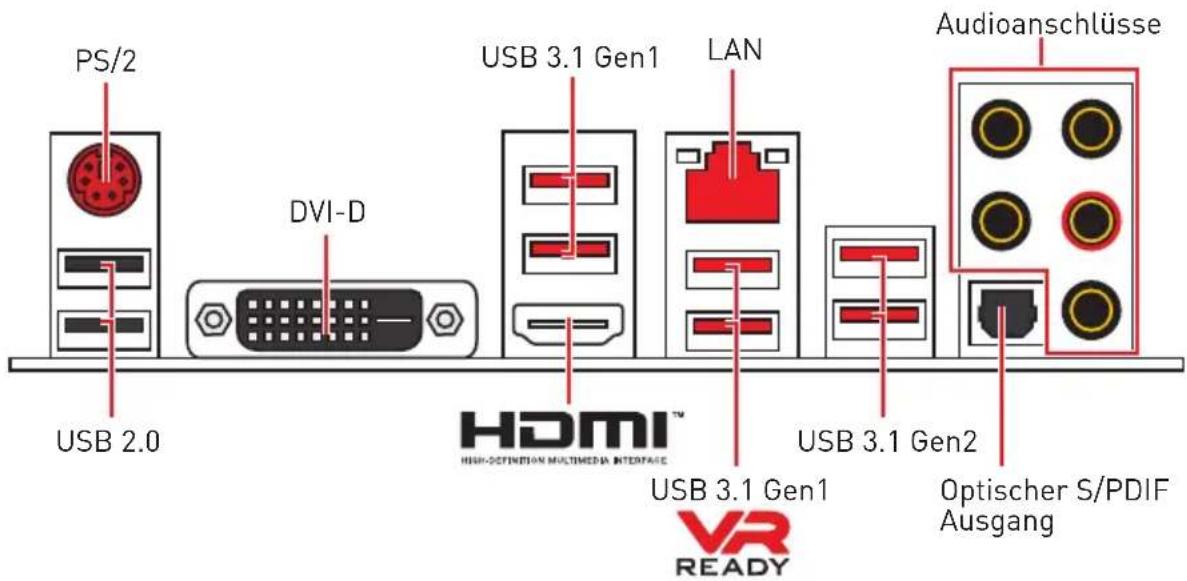

Rückseite E/A

LAN Port LED Zustandstabelle

Verbindung/ Aktivität LED		Geschwindigkeit LED
Zustand Bezeichnung		Zustand Bezeichnung
Aus Keine Verbindung		Aus 10 Mbps-Verbindung
Gelb Verbindung		Grün 100 Mbps-Verbindung
Blinkt Datenaktivität		Orange 1 Gbps-Verbindung

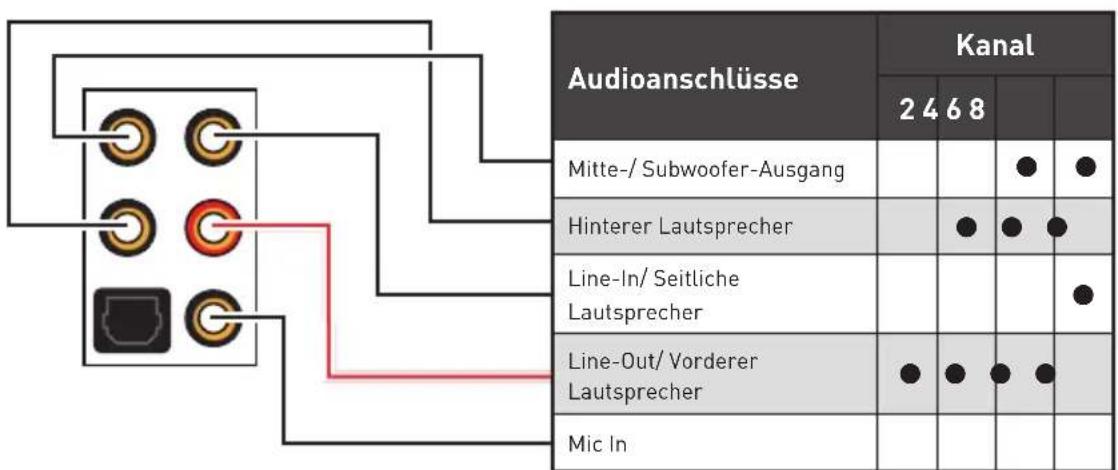

Konfiguration der Audioanschlüsse

[·: verbindet, Blank: leer]

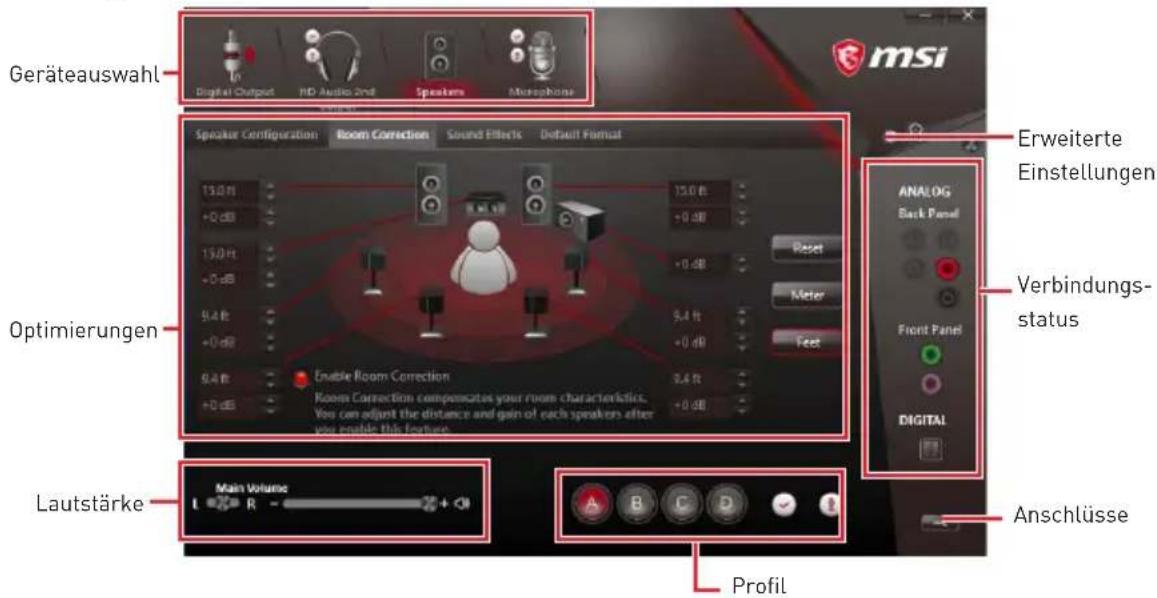

Realtek HD Audio Manager

Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klichen Sie doppelt auf diesen Symbol, um das Programm zu starten.

• Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet.
• Optimierungen - Die Vielfalt an Optionen bietet eine komplette Anleitung von erwarteten Sound-Effekt für beiden Ausgangs- und Eingangsvorrichtung.
• Lautstärke - Steuert die Lautstärke und die Balance-Einstellung der Laufsprecher, die im Front-Panel oder auf der Rückseite des PCs eingesteckt sind.
• Profil - Ermöglicht die Umschaltung zwischen den Profilen.
• Erweiterte Einstellungen - Ermöglicht die zeitgleiche Verwendung von zwei Audiostreams.
• Verbindungsstatus - Bildet die angeschlossenen Render- und Capture-Geräte ab.
• Anschlüsse - Konfiguriert die Anschlussinstellungen.

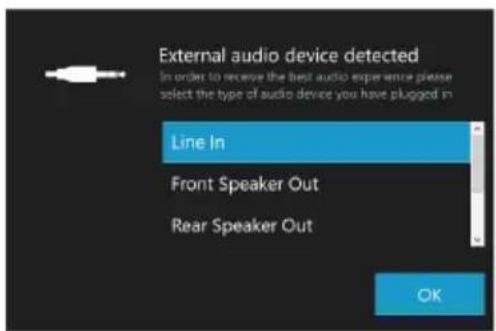

Auto Popup-Dialog

Nach dem Anschluss eines Audio-Klinkensteckers erscheint ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.

Jede Buchse entspricht thisem Wert der Grundeinstellung, wie es auf den nachsten Seiten gezeigt wird.

Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon

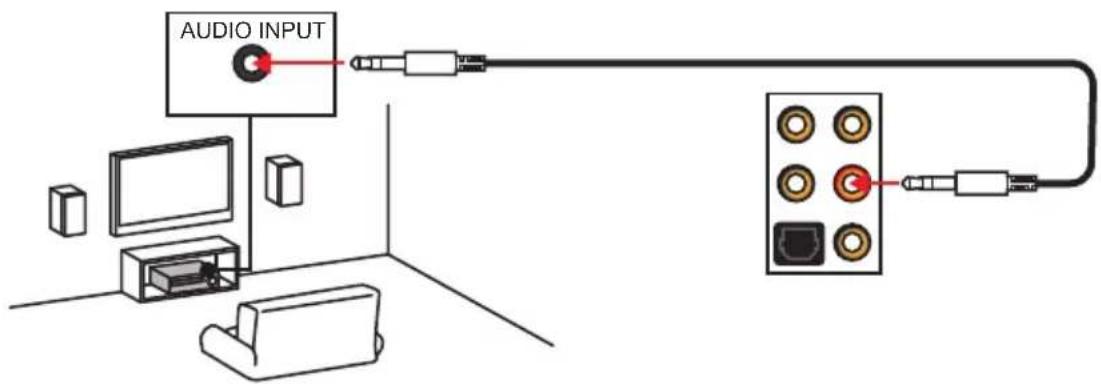

Audiobuchsen für Stereo-Lautsprecher

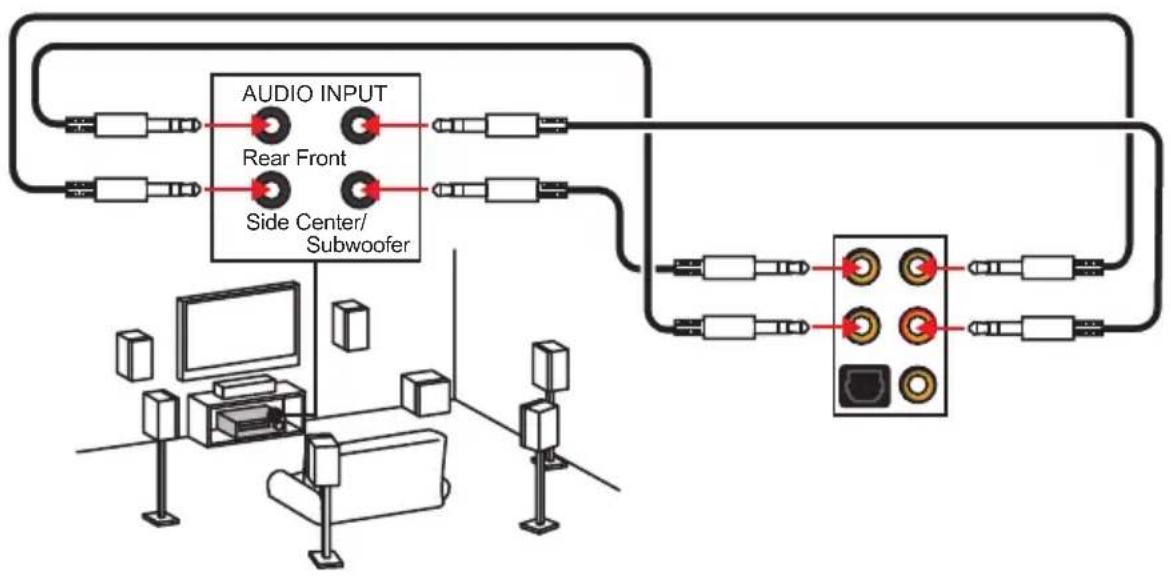

Audiobuchsen für 7.1 Kanal Anlage

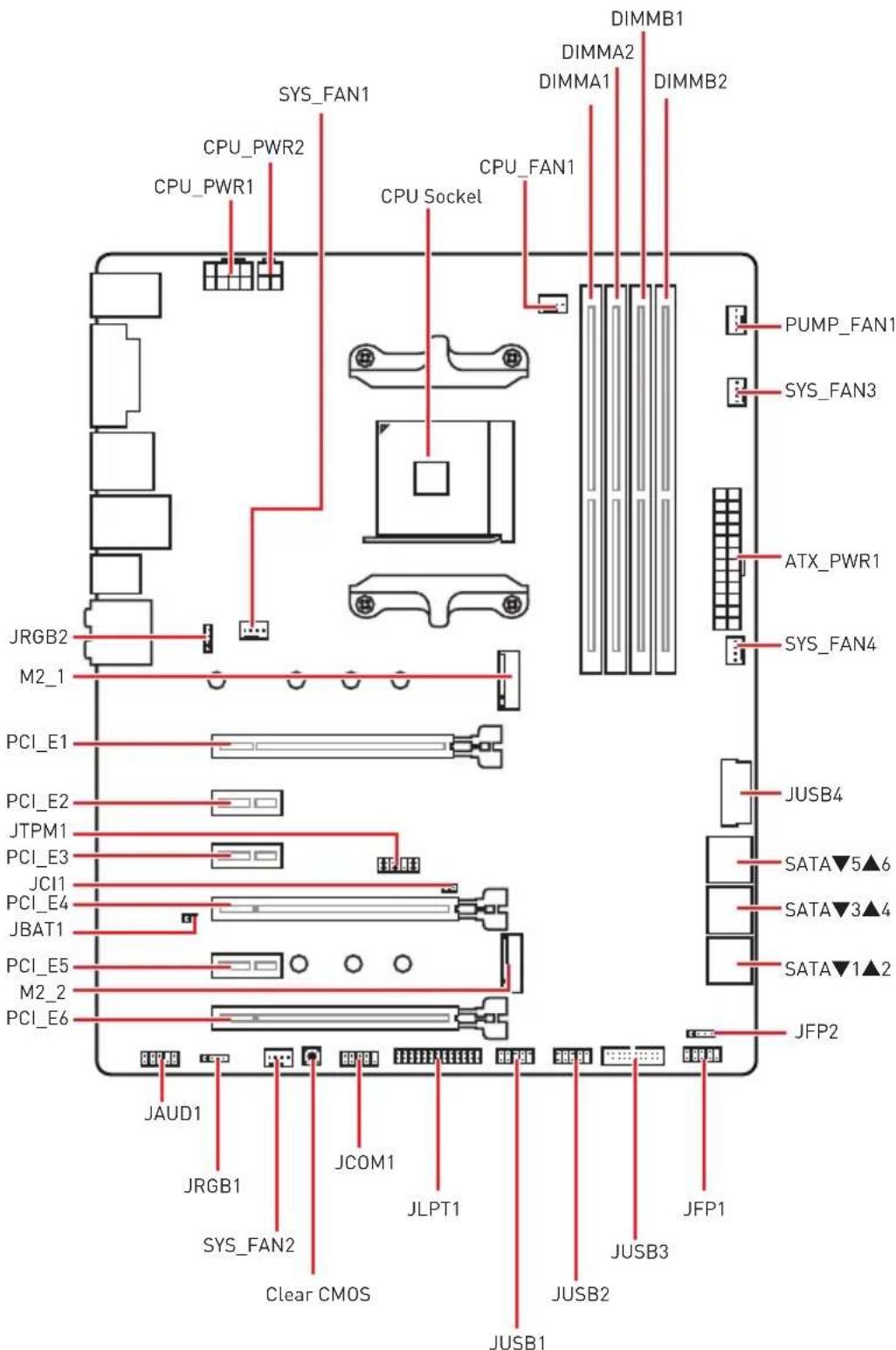

Übersicht der Komponenten

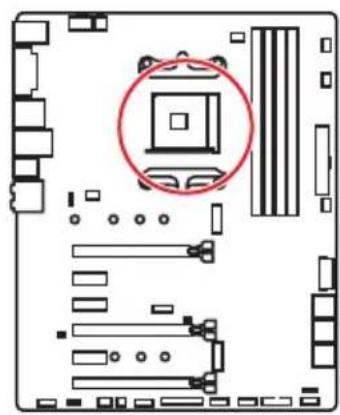

CPU Sockel

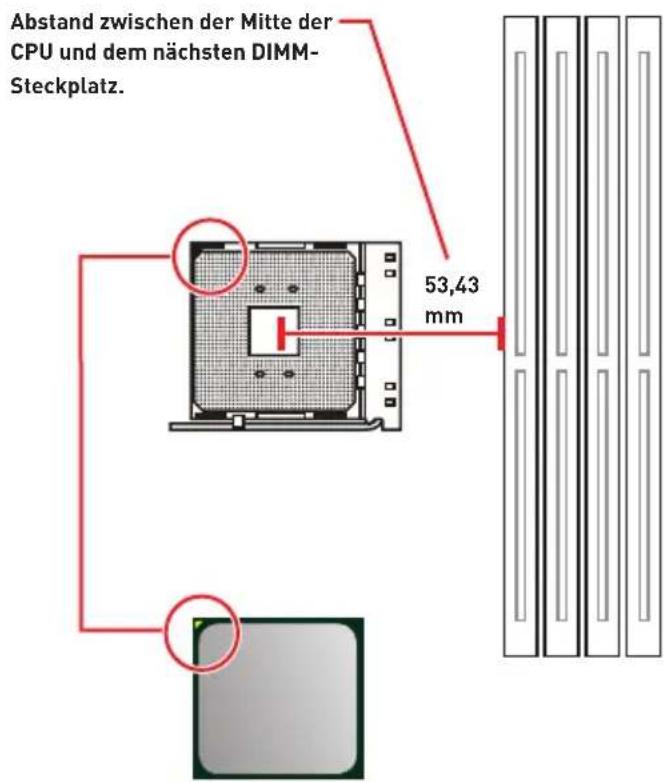

Erklärung zur AM4 CPU

Die Oberseite der AM4 CPU hat ein gelbes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins.

Wichtig

Bei einem Wechsel der CPU sollte aufgrund der AM4-Prozessorarchitektur die Systemkonfiguration gelöscht und das BIOS auf die Standardwerte zurückgesetzt werden.

Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen.

Wenn Sie die CPU einbauen, denken sieitte daran einen CPU-Kuhler zu installieren. Ein CPU-Kuhkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten.

Stellen Sie sicher, dass Ihr Kuhlkörper eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionseweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Stellen Sie safer, dass eine gleichmäßige Schicht thermischer Paste oder thermischen Tapes zwischen der CPU und dem Kühlkörper vorhanden ist, um die Wärmeableitung zu erhöhen.

Verwenden Sieitte die Installationsanweisung des Kuhlkorpers/Kuhlers,falls Sie eine seperate CPU oder einen Kuhlkorper/Kuhler erworben haben.

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützen. Stellen Sie jedochitte sichere, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommt. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie fur die Schaden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.

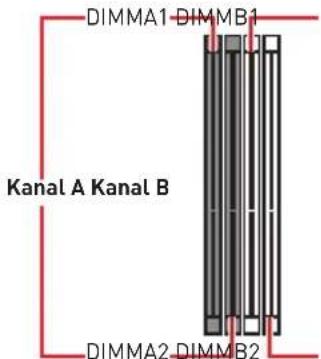

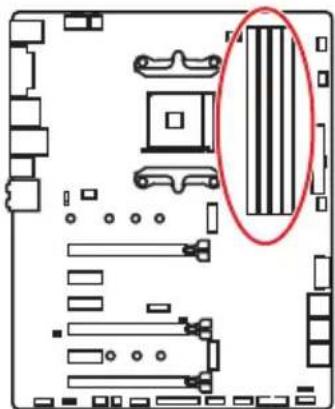

DIMM Steckplatze

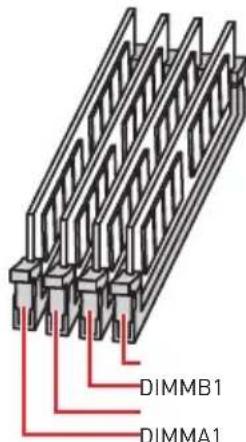

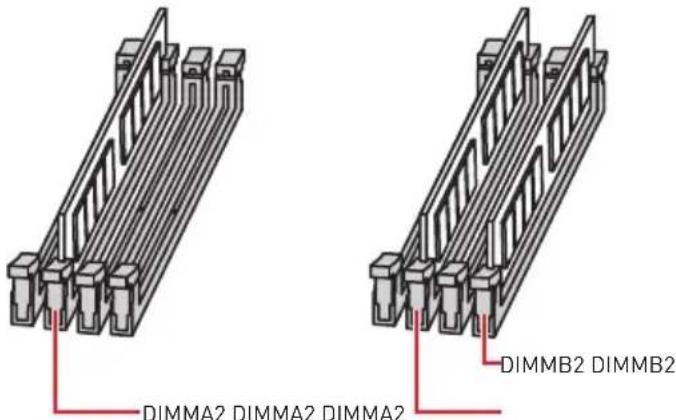

Mehrere Grafikkarten Einbauempfehlung

Wichtig

Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA2 zuerst.

Aufgrund der Chipsatzourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die große der installierten Speicherkapazität.

Basierend auf der Prozessorspezifikation wird eine Speicherspannung unter 1,35 Volt vorgeschlagen, um der Prozessor zu schützen.

Einige Speichermodule konnen beim Übertakten auf einer niedrigeren Frequenz arbeiten, als der festgelegte Wert - abhängig von dem SPD (Serial Presence Detect). Stellen Sie im BIOS-Setup mit DRAM Frequency! die Speicherfrequenz ein, wenn Sie mit der festgelegten oder einer hohenen Speicherfrequenz arbeiten möchten.

Es wird empfohlen, ein effizienteres Speicherkuhlsystem bei einer Vollbestückung des DIMMs oder beim Übertakten zu verwenden.

Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule sind abhängig von der installierten CPU und den installierten Geräten.

Speichermodule konnen auf Basis der officielle Spezifikation der AM4 CPU/ Speicher-Controller mit einer niedrigeren Freqenz unter dem Standardzustand arbeiten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com.

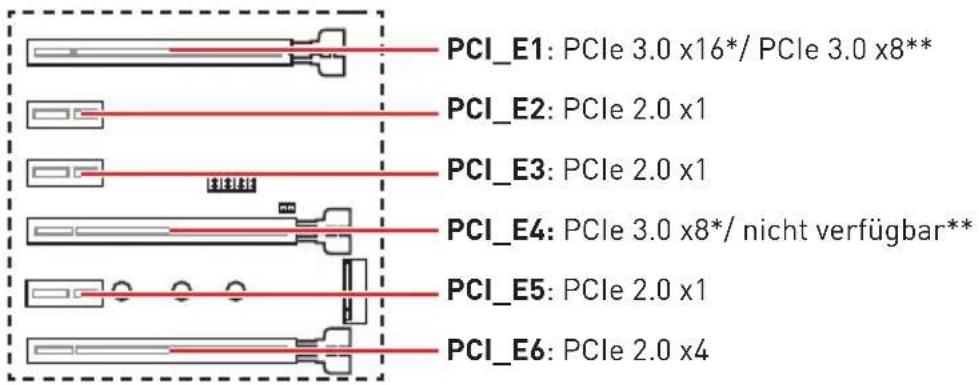

PCI_E1~6: PCIe Erweiterungssteckplätze

Für Ryzen™ Desktop-Prozessoren
* Für Ryzen™ Desktop-Prozessoren mit Radeon Vega Grafikkarte & A-Serie/Athlon™ Prozessoren

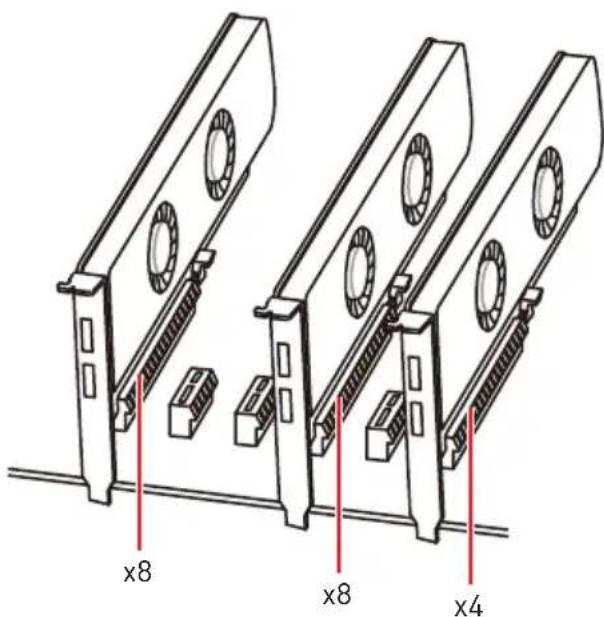

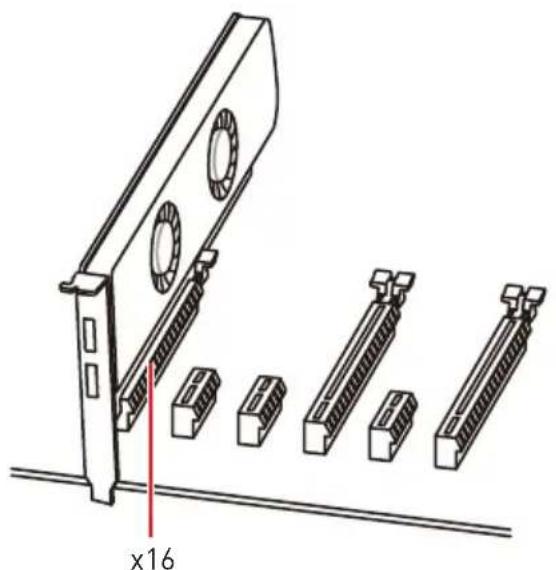

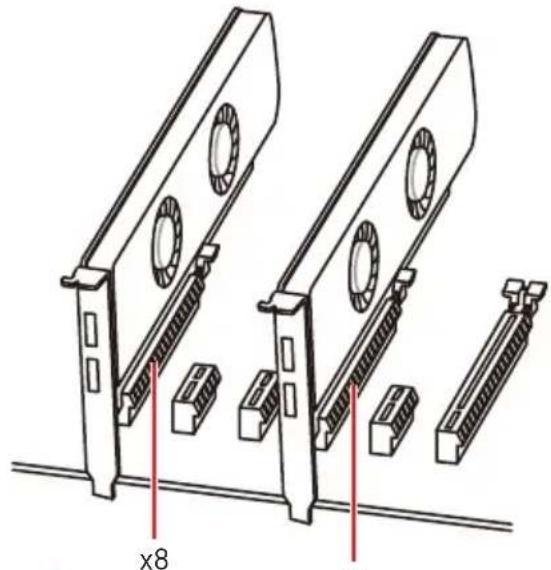

Mehrere Grafikkarten Einbauempfehlung (Ryzen™ Serie Prozessoren)

Wichtig

Wenn Sie eine große und schwere Grafikkarte einbauen,benotigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht tragt und eine Verformung des Steckplatzes vermeidet.

Für die Installation einer einzeln PCle x16 Erweiterungskarte mit optimaler Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden.

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose Herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sieitte auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.

Tabelle der PCIe Bandbreiten Für Ryzen Desktop-Prozessoren

Steckplatz Einzel 2-Wege
PCI_E1 (CPU) Gen 3.0	x 16* Gen 3.0 x 8*
PCI_E2 (PCH) Gen 2.0	x 1 Gen 2.0 x 1
PCI_E3 (PCH) Gen 2.0	x 1 Gen 2.0 x 1
PCI_E4 (CPU) — Gen 3.0 x 8*
PCI_E5 (PCH) Gen 2.0	x 1 Gen 2.0 x 1
PCI_E6 (PCH) Gen 2.0	x 4 — Gen 2.0 x 4 —
M2_1 (CPU) Gen 3.0 x	4 Gen 3.0 x 4
M2_2 (PCH) — Gen	2.0 x 4 — Gen 2.0 x 4

[notverfugbar，*:Grafikkarte]

Für Ryzen™ Desktop-Prozessoren mit Radeon Vega Grafikkarte & A-Serie/Athlon™ Prozessoren

Stockplatz Einzel
PCI_E1 (CPU) Gen 3.0 x 8*
PCI_E2 (PCH)	Gen 2.0 x 1
PCI_E3 (PCH)	Gen 2.0 x 1
PCI_E4 (CPU)	—
PCI_E5 (PCH)	Gen 2.0 x 1
PCI_E6 (PCH)	Gen 2.0 x 4	—
M2_1 (CPU)	Gen 3.0 x 2**/ Gen 3.0 x 4***
M2_2 (PCH)	—	Gen 2.0 x 4

(—: nicht verfügbar, : Grafikkarte, : Für A-Serie/Athlon™ Prozessoren, **: Für Ryzen™ Desktop-Prozessoren mit Radeon Vega Grafikkarte)

!Wichtig

Der PCI_E6 Steckplatz wird nicht zur Verfügung, wenn Sie eine M.2 PCIe M.2 SSD im M2_2-Steckplatz installieren.

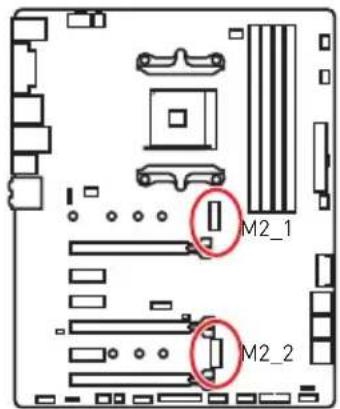

M2_1~2: M.2 Steckplatze (Key M)

Wichtig

Der SATA1 Steckplatz wird nicht zur Verfügung, wenn Sie eine SATA M.2 SSD in M2_2 slot.

Der PCI_E6 Steckplatz wird nicht zur Verfügung, wenn Sie eine PCIe M.2 SSD in M2_2 slot.

Der M2_1 Steckplatz unterszt nur den PCIe Modus.

Video-Demonstration

In diesen Video erfolnen Sie, wie Sie die M.2 SSD installieren. http://youtu.be/JCTFABytrYA

Installation einer M.2 SSD

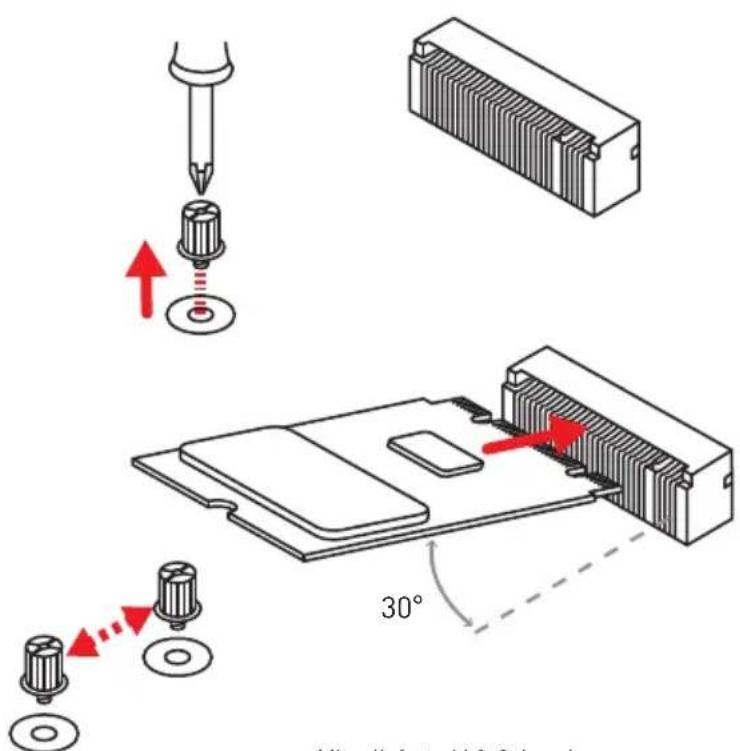

1. Losen Sie die M.2-Schraube aus dem Motherboard.
2. Platzieren Sie die M.2-Schraube an der geeigneten Position für ihre M.2 SSD.
3. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.

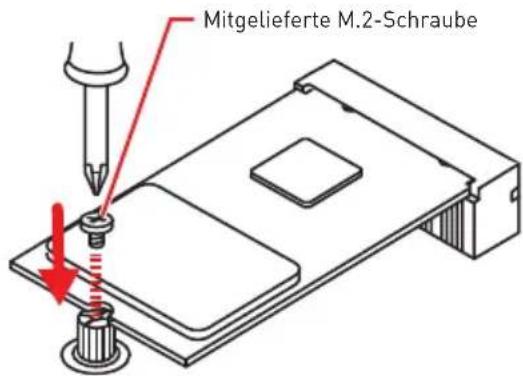

4. Schrauben Sie die M.2-SSD mit der mitgelieferten M.2-Schraube fest.

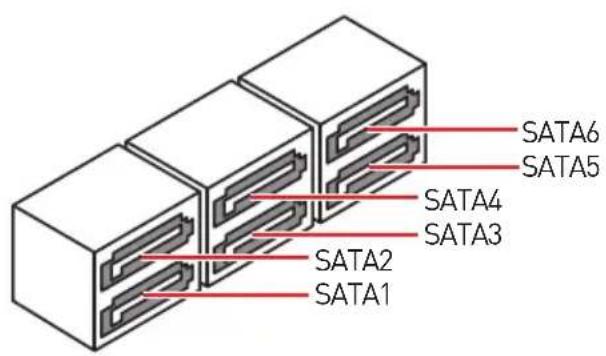

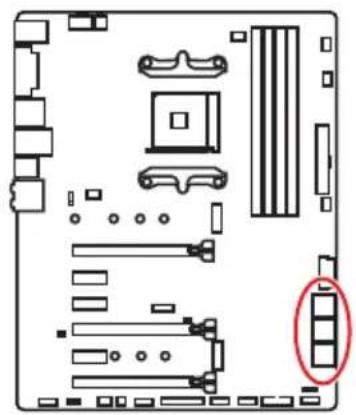

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden.

Wichtig

Der SATA1 Steckplatz wird nicht zur Verfügung, wenn Sie eine SATA M.2 SSD im M2_2 -Steckplatz installieren.

Knicken Sie das SATA-Kabel nicht in einem 90^ Winkel. Datenverlust konnte die Folge sein.

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Motherboard einstecken.

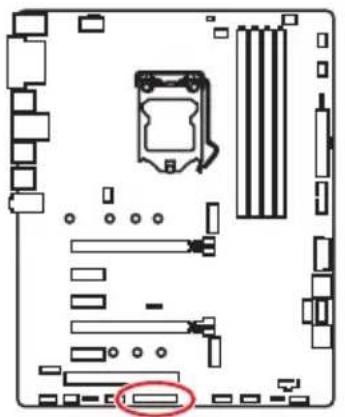

JLPT1: Parallele Schnittstelle

Mit dieser Schnittstelle können Sie das optionale parallele Schnittstelle mit dem Einbausatze verbinden.

2 1 26 25
1	RSTB# 2 AFD# 3 PRND0
4	ERR# 5 PRND1 6 PIN#
7	PRND2 8	LPT_SLIN# 9 PRND3
10	Ground	11	PRND4	12	Ground
13	PRND5	14	Ground	15	PRND6
16	Ground	17	PRND7	18	Ground
19	ACK# 20 Ground	21	BUSY
22	Ground	23	PE	24	Ground
25	SLCT	26	No Pin

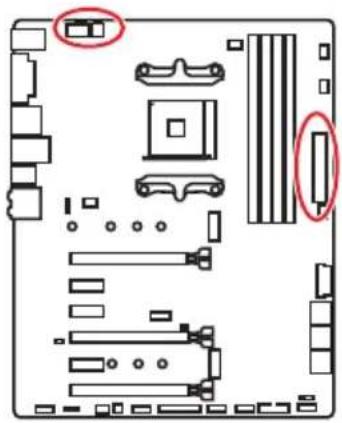

CPU_PWR1, CPU_PWR2, ATX_PWR1: Stromanschlüsse

Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.

8 4 5 CPU_PWR1
1 Ground 5	+12V
2 Ground 6	+12V
3 Ground 7	+12V
4 Ground 8	+12V

CPU_PWR2
1 Ground 3	+12V
2 Ground 4	+12V

12 24 ATX_PWR1 13	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5V SB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

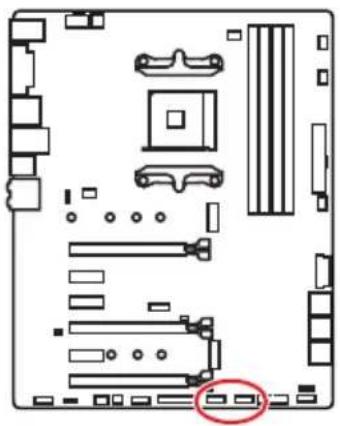

! Wichtig

Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

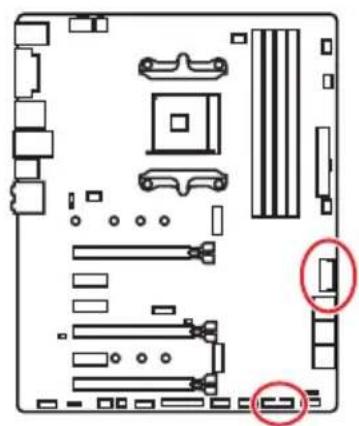

Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel verbinden.

2 10 1 9
1	VCC	2	VCC
3 USB0-4	USB1-
5	USB0+6		USB1+
7 Ground 8	Ground
9	No Pin	10	NC

Wichtig

-itte beachten Sie, dass Sie die mit VCC (Stromfuhrende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden,müssen, ansonsten kann es zu Schaden kommt.

• Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bereits die MSI® SUPER CHARGER Software.

Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel verbinden.

Bitte beachten Sie, dass Sie die mit „Stromführung Leitung“ und „Erdleitung“ bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schaden kommt.

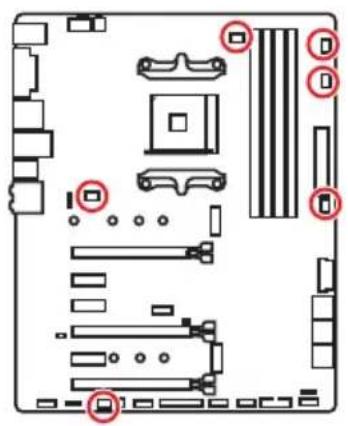

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter

These Anschlüsse konnen im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modusieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmten die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, lauft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. Folgen Sie den folgenden Anweisungen, um den PWM- oder DC-Modus auszuwahlen.

üfteranschluss des Standard-Auto-Modus

Lüfteranschluss des Standard-PWM-Modus

Lüfteranschluss des Standard-DC-Modus

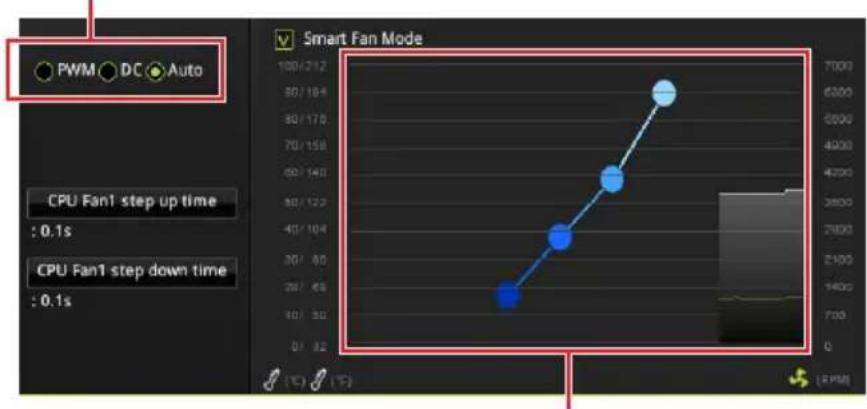

Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl

Sie können unter BIOS > HARDWARE MONITOR zwischen dem PWM- und DC-Modus umschalten und die Lüfterdrehzahländern.

Wahlen Sie den PWM- oder DC-Modus aus

Die Gradientenkpunkte des Lüfterverlaufes erlauben die Anpassung der Lüfterdrehzahl in Abhängigkeit von der CPU-Temperatur.

Wichtig

Überprüfen Sie die ordnungsgemäß Funktion der Lüfter nach dem Umschalten des PWM-/DC-Modus.

Pin-Belegung der Lüfteranschlüsse

Pin-Belegung des PWM-Modus
1 G	round 2 +12V
3 S	sense 4 Speed Control		Signal

Pin-Belegung des DC-Modus
1	Ground 2 Voltage	Control
3	Sense 4 NC

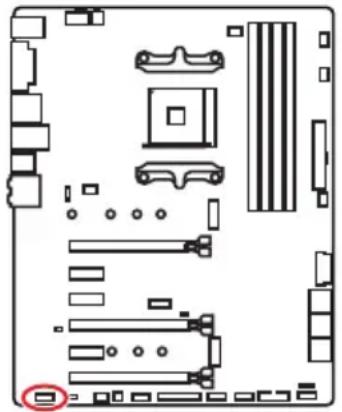

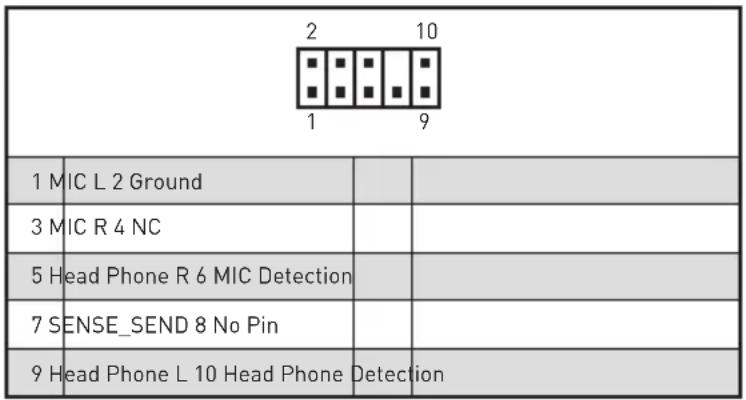

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermittelcht den Anschluss von Audiobuchsen eines Frontpanels.

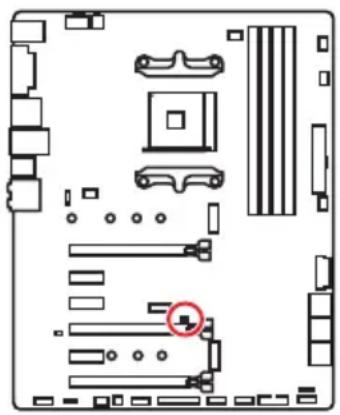

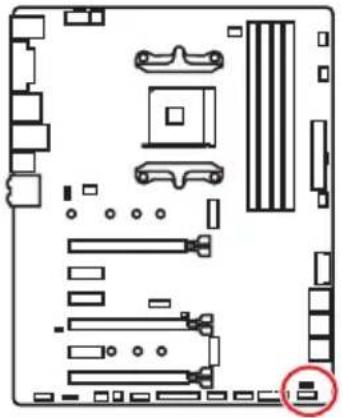

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden.

Normal

[Standardwert]

Lose den

Gehäuseingriff aus

Gehäusekontakt-DetECTOR verwenden

1. Schlieben Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an.
2. Schlieben Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > Settings > Security > Chassis Intrusion Configuration.
4. Stellen Sie Chassis Intrusion auf Enabled.
5. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwahlen.
6. Bei eingeschaltetem Computer wird eine Warnmeldung auf dem Bildschirm angezeigt, wenn die Gehäuseabdeckung wieder geöffnet wird.

Gehäusekontakt-Warningszurücksetzen

1. Gehen Sie zu BIOS > Settings > Security > Chassis Intrusion Configuration.
2. Stellen Sie Chassis Intrusion auf Reset.
3. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwahlen.

These Anschlussverbinden die Schalter und LEDs des Frontpanels.

JFP1
2	10
1	9
1 H	DD LED + 2		Power LED +
3 H	DD LED - 4		Power LED -
5	Reset Switch 6 Power	Switch
7	Reset Switch 8 Power	Switch
9	Reserved	10	No Pin

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sieitte dem TPM Plattform Handbuch.

2 14 1 13
1 LPC Clock 2 3V Standby power
3 LPC Reset 4 3.3V Power
5 LPC address & data pin0 6 Serial IRQ
7 LPC address & data pin1 8 5V Power
9 LPC address & data pin2 10 No Pin
11 LPC address & data pin3 12 Ground
13 LPC Frame 14 Ground

JCOM1: Serieller Anschluss

Mit diesen Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden.

2 10 1 9
1	D 2 SIN
3	OUT 4 DTR
5	Ground 6 DSR
7	RTS 8	CTS
9	RI 10	No	Pin

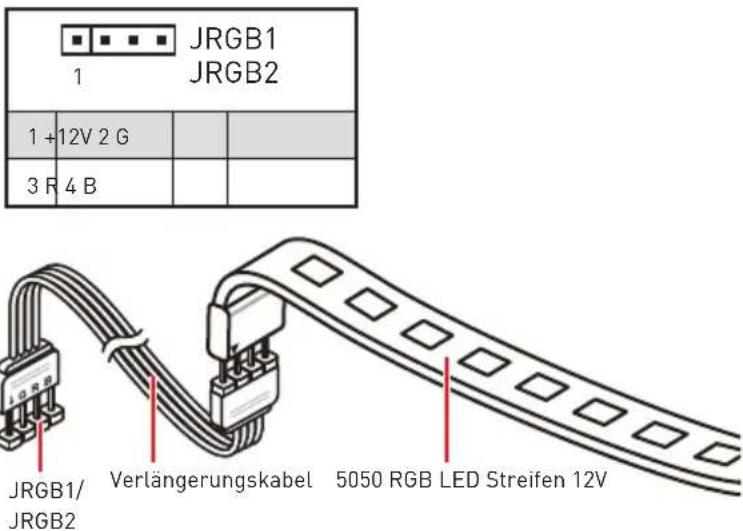

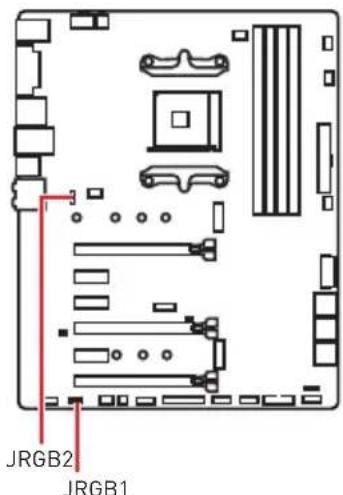

Mit diesen JRGB1/JRGB2-Anschluss können Sie den 5050 RGB-LED-Streifen (12 V) und AMD CPU cooler mit RGB LED anschließen.

Wichtig

Dieser JRGB1/JRGB2-Anschluss unterstützen die 5050 RGB LED -Streifen (12V/G/R/B) mit der maximalen Leistung von 3 A (12 V).

Beachten Sieitte, dass die Lange des LED-Streifens maximal 2 Meter betragen darf um eine Verdunkelung der LED zu verhindern.

Schalten Sie die Stromversorgung aus undziehen Sie das Netzkabel ab,bevor Sie die RGB-LED-Streifen ein- und ausbauen.

Bitte verwenden Sie die Msl-Software zur Steuerung des LED-Leuchtstreifens.

JBAT1: Clear CMOS Steckbrücke (Reset BIOS)

Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsvorsorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfigurationlöschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.

Daten beibehalten (Standardwert)

CMOS-Daten
loschen/ Reset
des BIOS

Rücksetzen des BIOS auf Standardwerte

1. Schalten Sie den Computer ab undziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden kurzzuschlieben.
3. Entfernen Sie die Steckbrücke von JBAT1.
4. Stecken Sie das Kabel Ihres Computers in die Steckdose hinein und schalten Sie den Computer ein.

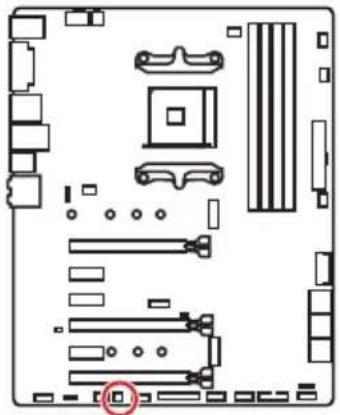

CLR_CMOS1: Clear CMOS Taste

Schalten Sie den Computer aus. Halten Sie die Taste „Clear CMOS“ für 5-10 Sekunden gedrückt, um das BIOS auf die Standardwerte zurückzusetzen.

Clear CMOS Taste

BIOS Setup

Die Standardeinstellungen bieten die optimale Leistung für die Systemstätigkeit unter Normalbedingungen. Sie sollen immer die Standardeinstellungen gehalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse.

Wichtig

BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollen den demnach nur als Anhaltspunkte dieren. Für eine Beschreibung der BIOS Funktionen rufen Sie die HELP Informationstafel aus.

Die Bilder in thisem Kapitel stellen lediglich Referenzen dar und können von dem von Ihnen erworbenen Produkt abweichen.

Öffnen des BIOS Settings

Während des BOOT-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint.

Funktionstasten

F1: Allgemeine Hilfe
F2: Hinzufügen/Entfernen eines Favoritenpunkts
F3: Öffnen des Favoriten Menüs
F4: Öffnen des Menüs CPU-Spezifikationen
F5: Öffnen des Memory-Z Menüs
F6: Laden der ursprünglichen Setup-Standardwerte
F7: Wechselt zwischen dem Erweiterten-Modus und EZ-Modus
F8: OC-Profil wird vom USB-Stick geladen
F9: OC-Profil wird auf einem USB-Stick gespeichert
F10: Speichern oder Zurücksetzen der Änderungen*
F12:Macht einen Screenshot und speichert auf einen FAT/FAT32-USB-Laufwerk.

Strg+F: Öffnet die Suchseite

• Beim Drücken der F10 Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wahlen Sie Yes, um die Wahl zu bestätigten, oder No, um die derzeitige Einstellung beizubehalten.

Reset des BIOS

Sie können die Werkseinstellung wieder herstellen, um bestimmte Probleme zu losen. Es gibt verschiedene Möglichkeit, um das BIOS zurückzusetzen:

• Öffnen Sie das BIOS und drücken Sie F6, um optimierten Einstellungen zu laden.
• Schlieben Sie die Clear CMOS Taste an das Motherboard an.

Wichtig

Bitte lessen Sie für Informationen zum BIOS-Reset im Bereich „Clear CMOS Taste" nach.

Aktualisierung des BIOS

Aktualisierung des BIOS mit dem M-FLASH-Programm

Vorbereitung:

Laden Sieitte die neuste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash-Laufwerk.

BIOS-Aktualisierungsschritte:

1. Schlieben das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
2. Drücken Sie während des POST-Vorgangs die Taste .
3. Klichen Sie auf Yes (Ja), um das System neu zu starten. Rufen Sie den Flash-Modus auf.
4. Wahlen Sie die BIOS-Datei zur Durchführung des BIOS-Aktualisierungsprozesses aus.
5. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

Aktualisierung des BIOS mit Live Update 6

Vorbereitung:

Stellen Sie sicher, dass zuvor die LAN-Treiber installiert wurden und eine Internetverbindung eingerichtet ist.

BIOS-Aktualisierungsschritte:

1. Installieren und starten Sie .MSI LIVE UPDATE 6".
2. Wahlen Sie BIOS Update aus.
3. Klichen Sie auf die Scan Taste.
4. Klichen Sie auf diesen Download-Icon, um die neueste BIOS-Datei zu laden und zu installieren.
5. Klichen Sie auf Next (Weiter) und wahlen Sie In Windows Mode aus. Und klichen dann auf Next (Weiter) und Start (Starten), um das BIOS-Update zu starten.
6. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

EZ Modus

Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS-Einstellungen aneigen zu halten, aktivieren Sieitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7.

• GAME BOOST Schalter - Klichen Sie den Schalter, um GAME BOOST für OC zu wechseln.

Wichtig

Bitteändern Sie keine Werte im OC Menu und laden Sie keine Standardwerte während GAME BOOST aktiviert ist, um die optimale Leistung und Stabilität des Systems zu gewährleisten.

• A-XMP Schalter (optional) - Klichen Sie auf den inneren Kreis, um den A-XMP. Schalter zu aktivieren/deaktivieren. Drehen Sie den äußerten Kreis, um ein Speicherprofil zu wahlen. Diese Schalter steht nur zur Verfügung, wenn die installierten Speichermodule diese Funktion unterstützen.

• Setup Modus Schalter -Mit dieser Registerkarte oder der F7-Taste können Sie zwischen dem Erweiterten-Modus und EZ-Modus wechseln.

• Screenshot - Wahlen Sie diese Registerkarte oder betätigten Sie die F12-Taste, um einen Screenshot zu machen und auf einen FAT/FAT32-USB-Laufwerk zu speichern.

• Suchen - Klichen Sie auf diese Registerkarte oder die Strg+F Taste um die Suchseite anzuzeigen. Mit der Funktion konnen Sie durch Eingabe eines Suchbegriffs nach BIOS-Einträgen suchen. Bewegen Sie den Mauszeiger über einen freien Bereich und klichen Sie mit der rechten Maustaste, um die Suchsite zu schreiben.

Wichtig

Auf der Suchseite stehen nur die F6-, F10- und F12-Funktionstasten zur Verfugung.

• Sprache - Hier können Sie die Sprache der BIOS-Einstellungen auswahlen.

• Systeminformationen - Diese zeigt CPU/ DDR-Frequency, CPU/ MB-Temperatur, MB/ CPU-Typ, Speicherkapazität, CPU/ DDR-Spannung, BIOS-Version und Erstellungs-Datum.

• Boot-Geräte Prioritätsleiste - Sie können die Gerätesymbole verschiben, um die Startreihenfolge zu ändern. Die Bootreihenfolge sind mit "hoch"(links) bis "niedrig" (rechts) bezeichnet.

• Informationsanzeige - Klichen Sie auf die Schaltfläche CPU, Memory, Storage, Fan Info und Help auf der linken Seite, um die jeweiligen Informationen anzuzeigen.
• Funktionstasten - Aktivieren oder deaktivieren Sie LAN Option ROM, HD Audio Controller, Window 10 WHQL Support, AHCI, RAID, CPU Fan Fail Warning Control und BIOS Log Review durch Anklicken der zugehörigen Schaltfläche.

! Wichtig

Während des Windows Setup-Vorgangs benötigen Sie den RAID-Treiber, den Sie auf der MSI-Treiber-CD finden.

Sie konnen das MSI SMART TOOL verwenden, um das Windows® 7/8.1/10- Installationslaufwerk mit dem RAID-Treiber zu erstellen.
Wenn ihr M.2 SSD RAID-Volumen als Windows-Startvolumen eingestellt ist und Sie das RAID-Volumen im UEFI BIOSlöschen, ist Ihr System nicht mehr bootfähig.
- M-Flash - Ein Klick auf diese Schaltfläche öffnet M-Flash mit dem Sie das BIOS mit einem USB-Flash-Laufwerk aktualisieren.
- Hardware Monitor - Ein Klick auf diese Schaltfläche öffnet das Menu des Hardware Monitor mit dem Sie die Lüfterdrehzahl in Prozent manuell steuern.
- Favoriten - Drücken Sie die F3-Taste, um das Favoriten-MENU aufzurufen. Hier können Sie ihre persönliches BIOS-MENU erstellen, in dem Sie die früig verwendeten oder favorisierten BIOS-Einstellungsoptionen auswahlen können.

• Default HomePage - Über diese Option können Sie ein BIOS-Menu (zum Beispiel: Einstellungen, Übertaktung, usw.) als BIOS Homepage auswahlen.

• Favoriten 1~5 - Hier können Sie die früig erwendeten oder favorisierten BIOS-Einstellungsoptionen auf einer Seite hinzufügen.

• Um ein BIOS-Punkte zu einer Favoritenseite hinzufügen (Lieblingseinstellung 1~5)

• Sie können die Maus nicht nur über einen Eintrag im BIOS-MENU sondern auch auf der Suchseite bewegen.

• Klichen Sie mit der rechten Maustaste oder drücken Sie die Taste F2.
• Wahlen Sie die gewünschte Seite aus und klichen Sie auf OK.

Um ein BIOS-Punkte von Favoritenseite zu Löschen

1. Bewegen Sie die Maus über einen BIOS-Eintrag auf einer Favoritenseite (Favoriten 1~5)
2. Klichen Sie mit der rechten Maustaste oder drücken Sie die Taste F2.
3. Wahlen Sie Delete aus und klichen Sie auf OK.

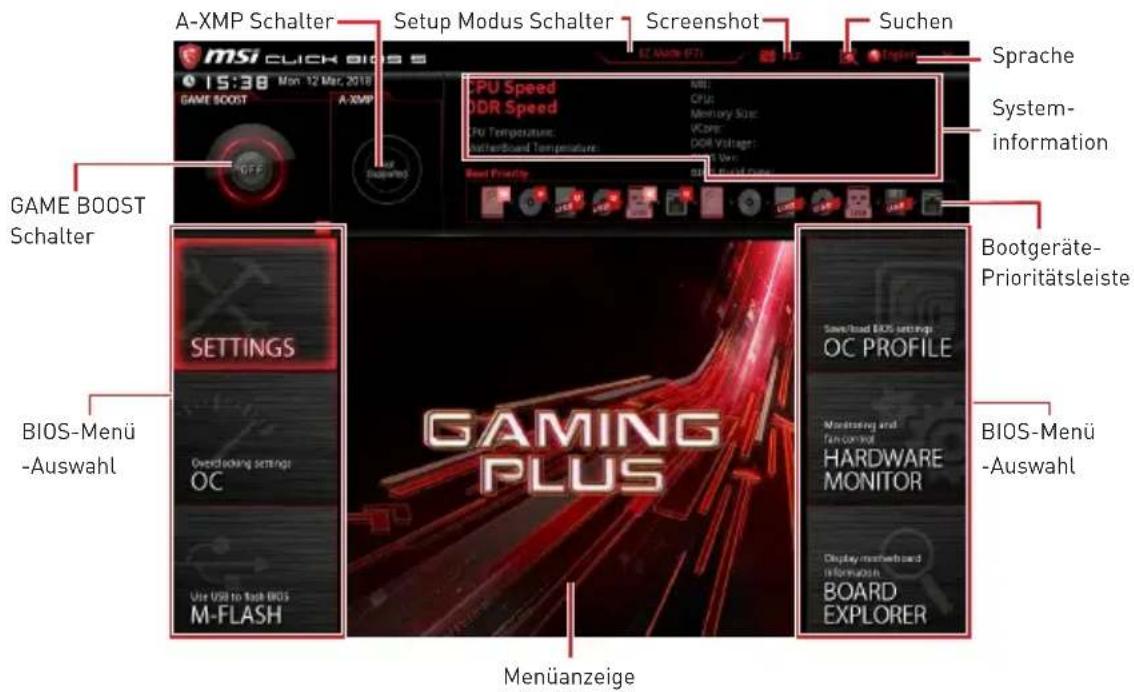

Erweiterter Modus

Drücken Sie den Setup Modus Schalter oder die Funktionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln.

• GAME BOOST Schalter/ Setup Modus Schalter/ Screenshots/ Sprache/ Systeminformation/ Boot-Geräte Prioritätsleiste - Finden Sie die Informationen in den Beschreibungen der EZ Modus-Abschnitt.

• BIOS-MENU-Ausb Wahl - Die folgenden Optionen stehen zur Verfügung.

• SETTINGS - Mit diesen Menu können Sie die Parameter für Chipsatz, Boot-Geräte angegeben.

• OC - Hier können Sie die Frequenz und Spannung anpassen. Die Erhöhung der Frequenz kann eine bessere Leistung erreichen.
• M-FLASH - M-Flash erlaubt es, das BIOS mit einem USB-Flash-Laufwerk zuactualisieren.
• OC PROFILE - In diesen Menu werden die verschiedene Overclocking-Profile gespeichert.
• HARDWARE MONITOR - Hier können Sie die Geschwindigkeiten der Lüfter anpassen und die Spannungen des Systems überwachen.

• BOARD EXPLORER - Zeigt Ihrn Informationen über Geräte an, die an das Mainboard angeschlossen sind.

• Menuanzeige - Dieser Bereich ermittelicht die Konfiguration von BIOS Einstellungen.

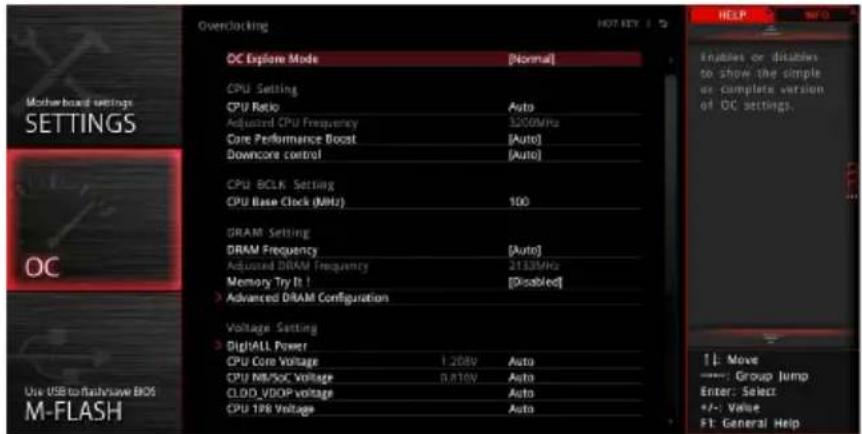

OC Menu

In diesen Menu können Benutzer das BIOS anpassen und das Mainboard übertakten.itte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollenn Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.

Wichtig

Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen.

Eine erfolgreiche Übertaktung ist nicht gewährleistet. Die Anwendung von Übertaktungsmaßnahmen kann zu Verlust der Garantie oder zur Beschädigung der Hardware führen.

Falls Sie sich mit der Übertaktung nicht auskennen, empfehlen wir für einfaches Übertakten die GAME BOOST Funktion.

Die BIOS-Funktionen im OC Menu werden abhängig von dem Prozessor variieren.

OC Explore Mode [Normal]

Aktivieren oder deaktivieren Sie die Funktion, um die normale oder Expertenversion des OC-Einstellungen anzuzeigen.

[Normal] Bietet normale Übertaktungseinstellungen im BIOS-Setup.

[Expert] Bietet die erweiterten Übertaktungseinstellungen für den erfahrenen Benutzer, welche die Einstellungen im BIOS-Setup konfigurieren wollen.

Hinweis: Wir verwenden * als Symbol für die Übertaktungseinstellungen des Erweiterten Modus.

CPU Ratio [Auto]

Legen Sie den CPU-Multiplikator fest, um die CPU-Taktfrequenzen zu bestimmen. Diese Option kann nur geändert werden, wenn der Prozessor diese Funktion unterstützt.

Core Performance Boost [Auto]

Aktiviert oder Deaktiviert die Core Performance Boost (CPB). Diese Option entscheidt nur, wenn die CPU die Funktion unterstützt.

Downcore Control [Auto] (optional)

Legt die Anzahl der verwendeten CPU-Kerne fest. Diese Option erscheint nur, wenn die CPU die Funktion unterstützt.

A-XMP [Disabled]

Aktivieren Sie die A-XMP Funktion oder wahlen Sie ein Profil des Speichermodulus aus, um den Speicher zu übertakten. Diese Option entscheidt nur, wenn die installierten Speichermodule/ das installierte Motherboard diese Funktion unterstützen.

Setzen Sie die DRAM Frequenz.itte beachten Sie, dass ein zuverlassiges Übertaktungsverhalten nicht garantiert werden kann.

Memory Try It ! [Disabled]

Die Option „Memory Try It!“ dient der Verbesserung der Speicherkompatibilität oder auch der Speicherleistung durch die Auswahl der optimierten Speicher-Voreinstellungen.

Konfiguriert die Anzahl der Wiederholungen mit dem gesetzten Speicherprofil. Wenn die Übertaktung des Speichers erfolglos ist, wird diese Einstellung auf [5] gesetzt. Damit kann das System 5 mal mit der gleichen übertakteten Konfiguration neustarten. Wenn die Übertaktung jedesmal fehlgeschlagen ist, setzt das System die Einstellungen auf die Werkseinstellung zurück.

Advanced DRAM Configuration (optional)

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Der Anwenden kann die Speicher-Timing für jeder Kanal des Speichers einstellen. Das System konnte nach dem Ändern der Speicher-Timings instabil werden oder nicht mehr booten. Wenn Instabilität auftritt, Löschen Sieitte die CMOS-Daten und stellen Sie die Standardeinstellungen wieder her. (Lesen Sieitte den Abschnitt „Clear CMOS Steckbrücke/ Tastes optional")", um die CMOS-Daten zu Löschen, und die Standardeinstellungen auf das BIOS zu laden.)

DigitALL Power

1. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Steuert die digitale CPU PWM.

CPU Loadline Calibration Control [Auto]

Die CPU-Spannung verringert proportional zur CPU-Belastung. Höheres Loadline-Calibration konnten eine höhere Spannung und einen hohenen Übertaktungswert besteht, auch einen Temperaturanstieg der CPU und VRM verursichen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

CPU Over Voltage Protection [Auto]

Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Sicherheit und kann das System beschädigen.

CPU Under Voltage Protection [Auto]

Legen Sie die Spannungsgrenze für den CPU-Unterspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhehere Spannung bietet weniger Schutz und kann das System beschädigen.

CPU Over Current Protection [Auto]

Legen Sie den aktuellen Grenzwert für den CPU-Überstromschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

[Auto] These Einstellungen werden vom BIOS automatisch konfiguriert.

[Enhanced] Erweitert die Begrenzung des Speicher-Überstromschutz.

CPU Switching Frequency [Auto]

Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die CPU Core-Spannung und den Ripple Bereich zu stabilisieren. Die Erhöhung der PWM Arbeitsgeschwindigkeit verursachen höhere Temperatur der MOSFET. So stellen Sieitte sichere, dass sie eine ausreichende Kuhlung fur MOSFET besitzen, bevor Sie den Wert erhöhen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS dieser Einstellungen automatisch konfigurieren.

CPU VRM Over Temperature Protection [Auto]

Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf CPU VRM. Die CPU-Frequency kann gedrosselt werden, wenn CPU VRM über die Temperaturgrenze erhöht. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen konfigurieren.

CPU Power Duty Control [Thermal Balance]

• Legen Sie den Strom der jedem VRM Phase und die thermischen Bedingungen von jeder Phase-Komponente fest.

[Thermal Balance] wahrthermisches Gleichgewicht der VRM-Phase.

[Current Balance] wahrt die Strom-Gleichgewicht der VRM-Phase.

CPU NB Loadline Calibration Control [Auto]

Die CPU-NB-Spannung verringgert proportional zur CPU-NB-Belastung. Höheres Loadline-Calibration konnten eine höhere Spannung und einen hohenen Übertaktungswert besteht, auch einen Temperaturanstieg verursachen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

CPU NB Over Current Protection [Auto]

Legen Sie die Spannungsgrenze für den CPU-NB-Überspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Sicherheit und kann das System beschädigen.

CPU NB Switching Frequency [Auto]

Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die CPU-NB-Spannung und den Ripple Bereich zu stabilisieren. Die Erhöhung der PWM Arbeitsgeschwindigkeit verursachen höhere Temperatur der MOSFET. So stellen Sieitte sichere, dass sie eine ausreichende Kuhlung fur MOSFET besitzen, bevor Sie den Wert erhöhen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

CPU NB Power Duty Control [Thermal Balance]

Legen Sie den Strom der jeder CPU-NB-VRM Phase und die thermischen Bedingungen von jeder Phase-Komponente fest.

[Thermal Balance] wahrt thermisches Gleichgewicht der VRM-Phase.

[Current Balance] wahrtdie Strom-Gleichgewicht der VRM-Phase.

VR 12VIN OCP Expander [Auto]

Erweitert die Begrenzung des VR-Überstromschutzes mit 12 V Eingangsspannung. Dies kann aufgrund erhöhter Toleranz einen geringeren Schutz bedeuten.itte passen Sie deshalb den Strom sorgfältig an, um Beschädigungen des CPU/VR MOS zu vermeiden. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS these Einstellungen automatisch konfigurieren.

Erlaubt das Einstellen der CPU-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie konnen es manuell einstellen.

Erlaubt das Einstellen der DRAM-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie konnen es manuell einstellen.

Memory Changed Detect [Enabled]*

Aktiviert/Deaktiviert die Systemwarnmeldung beim Booten, wenn die CPU oder der Hauptspeicher ersetzt wurde.

[Enabled] Das System zeigt eine Warnmeldung beim Systemstart und ladt die Default-Einstellungen für neue Geräte.

[Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS-Einstellungen.

CPU Specifications

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen der installierten CPU an. Zu diesen Informationen gelangen Sie, indem Sie die Taste [F4] drücken. Nur Anzeige.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die wichtigsten Eigenschaften der installierten CPU an.

MEMORY-Z

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken.

DIMMx Memory SPD

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des verwendeten Speichers an. Nur Anzeige.

CPU Features

Drucken Sie die Eingabetaste , um das Untermenü aufzurufen.

Simultaneous Multi-Threading [Enabled] (optional)

Aktiviert oder deaktiviert das AMD Simultaneous Multi-Threading. Diese Option entscheidt nur, wenn die installierte CPU die Technologie unterstützt.

Global C-state Control [Enabled] (optional)

Aktiviert oder deaktiviert die IO-basierten C-States und DF C-States.

Opcache Control [Auto] (optional)

Aktiviert oder deaktiviert die Opaque-Funkiton. Opaque speichert die letzte dekodierte Anweisung um die Dekodierzeit bei wiederholten Anweisungen zu verringern. Zusätzlich kann es die CPU-Leistung erhöhen und den Stromverbrauch leicht reduzieren.

IOMMU Mode (optional)

Hier können Sie den IOMMU (I/O Memory Management Unit) für I/O-Virtualisierung aktivieren/deaktivieren.

Spread Spectrum (optional)

These Funktion reduziert die EMI (Electromagnetic Interference) durch Modulation Taktgenerator erzeugten Impulse.

[Enabled] Aktiviert die Spread-Spectrum-Funktion, um die elektromagnetische Wechselwirkung zu verringn.

[Disabled] Steigert die Übertaktungs-Fähigkeiten des CPU-Grundtakts.

Wichtig

Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahren Sie die gewünschte Bandbreite zur Reduktion der EMI.
Je größter Spread Spectrum Wert ist, besoin großer nimmt der EMI ab, und das System wird weniger stabil.itte befragen Sie ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da)soga eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrierten zu bringen.

Relaxed EDC throttling reduziert die Zeit, in der der Prozessor gedrosselt wird. the cores.

[Auto] Empfehlung von AMD

[Enabled] Reduziert die Zeit, in der der Prozessor gedrosselt wird.

[Disabled] Der spezifische EDC-Drosselschutz ist aktiviert.

AMD Cool'n'Quiet [Enabled]

Die Cool'n' Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.

SVM Mode [Disabled]

Aktiviert oder deaktiviert den AMD SVM (Secure Virtual Machine) Modus.

BIOS PSP Support [Enabled] (optional)

Aktiviert oder deaktiviert die Funktion BIOS PSP Support. Es steuert den PSP-Unterpunkt einschließlich C2P/ P2C-Mailbox, Secure-S3 und fTPM-Support.

Erlaubt den Energiespar-Modus für die CPU wenn sich alle Kerne im Zustand non-CO befinden. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.

Softwarebeschreibung

Installation von Windows® 10

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows 10 Disk in das optisches Laufwerk.
3. Drucken Sie die Taste Restart auf dem Computergehäuse.
4. Drücken Sie die F11-Taste während des POST-Vorgangs (Power-On Self Test), um das Bootmenu zu öffnen.
5. Wahlen Sie das optische Laufwerk aus dem Bootmenu.
6. Wenn eine entsprechende Meldung Press any key to boot from CD or DVD... angezeigt wird, drücken Sie eine beliebige Taste.
7. Folgen Sie den Anweisungen auf dem Bildschirm, um das Dienstprogramm „Windows® 10“ zu installieren.

Installation von Treibern

1. Starten Sie ihren Computer mit Windows 10.
2. Legen Sie die MSI Treiber Disk in das optisches Laufwerk.
3. Der Installer wird automatisch entscheidt und findet und findsie die benotigten Treiber in die Liste.
4. Klichen Sie auf Install.
5. Die Software-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordet, den Computer neu zu starten.
6. Klichen Sie auf OK zum Beenden.
7. Starten Sie ihren Computer neu.

Installation von Utilities

Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben.

1. Legen Sie die MSI Treiber Disk in das optisches Laufwerk.
2. Der Installer wird automatisch erscheint.
3. Klichen Sie auf Utilities.
4. Wahlen Sie die Dienstprogramme, die installiert werden soll.
5. Klicken Sie die Taste Install.
6. Die Utilities-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordet, den Computer neu zu starten.
7. Klichen Sie auf OK zum Beenden.
8. Starten Sie ihren Computer neu.

Anmerkung

Table des matieres

Hinweis von MSl zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte)dürfen Elektro- und Elektronik- Altgeräte nicht mehr alsCOMMUNAE Abfälle entsorgt werden.MSI hat europaweit verschidene Sammelund Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen.itte entsorgen Sie theseS Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in ihrer Nare.

FRANÇAIS
