| Produkttyp | Elektrische Kühlbox mit Peltier-Effekt |
| Marke | Mobicool |
| Modell | V26 ACDC |
| Stromversorgung | 12 V Gleichstrom (Zigarettenanzünder) oder 24 V Gleichstrom (über optionalen Transformator) oder 230 V Wechselstrom |
| Kühltechnologie | Peltier-Effekt mit Wärmeabfuhr durch Lüfter |
| Betriebsarten (230 V) | ECO (Energiesparmodus) und MAX (Maximale Leistung) |
| Heizfunktion | Optional mit Zusatzausrüstung „Heizgerät“ (bis 65 °C) |
| Batterieschutz | ABS aktivierbar (Schutz vor Tiefentladung) |
| Kapazität | Ca. 26 Liter (je nach Modellbezeichnung) |
| Gewicht | Ca. 4 bis 5 kg (Schätzung, nicht angegeben) |
| Abmessungen (L x B x H) | Nicht angegeben |
| Gleichstromanschluss | Anschlusskabel mit Zigarettenanzünderstecker für 12 V / 24 V |
| Wechselstromanschluss | Anschlusskabel 230 V |
| Reinigung und Pflege | Innen und außen mit einem feuchten Tuch reinigen; nicht in Wasser eintauchen |
| Sicherheit | Fehlerstromschutzschalter für den Einsatz auf Booten empfohlen; bei Beschädigung nicht verwenden; Reparatur durch qualifiziertes Personal |
| Zubehör | Transformator 24 V DC/DC, Isolierdeckel, Flaschenfachdeckel, zusätzliche Taschen, Heizgerät |
| Mobiler Einsatz | Geeignet für Auto, Boot, Wohnmobil; vor Regen schützen |
| Entsorgung (Lebensende) | Örtliche Recyclingvorschriften beachten |
Häufig gestellte Fragen - V26 ACDC Mobicool
Benutzerfragen zu V26 ACDC Mobicool
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch V26 ACDC - Mobicool und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. V26 ACDC von der Marke Mobicool.
BEDIENUNGSANLEITUNG V26 ACDC Mobicool
Bittelesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter.
Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs-gemäßigen Gebrauch oder falsche Bedienung verursacht werden.

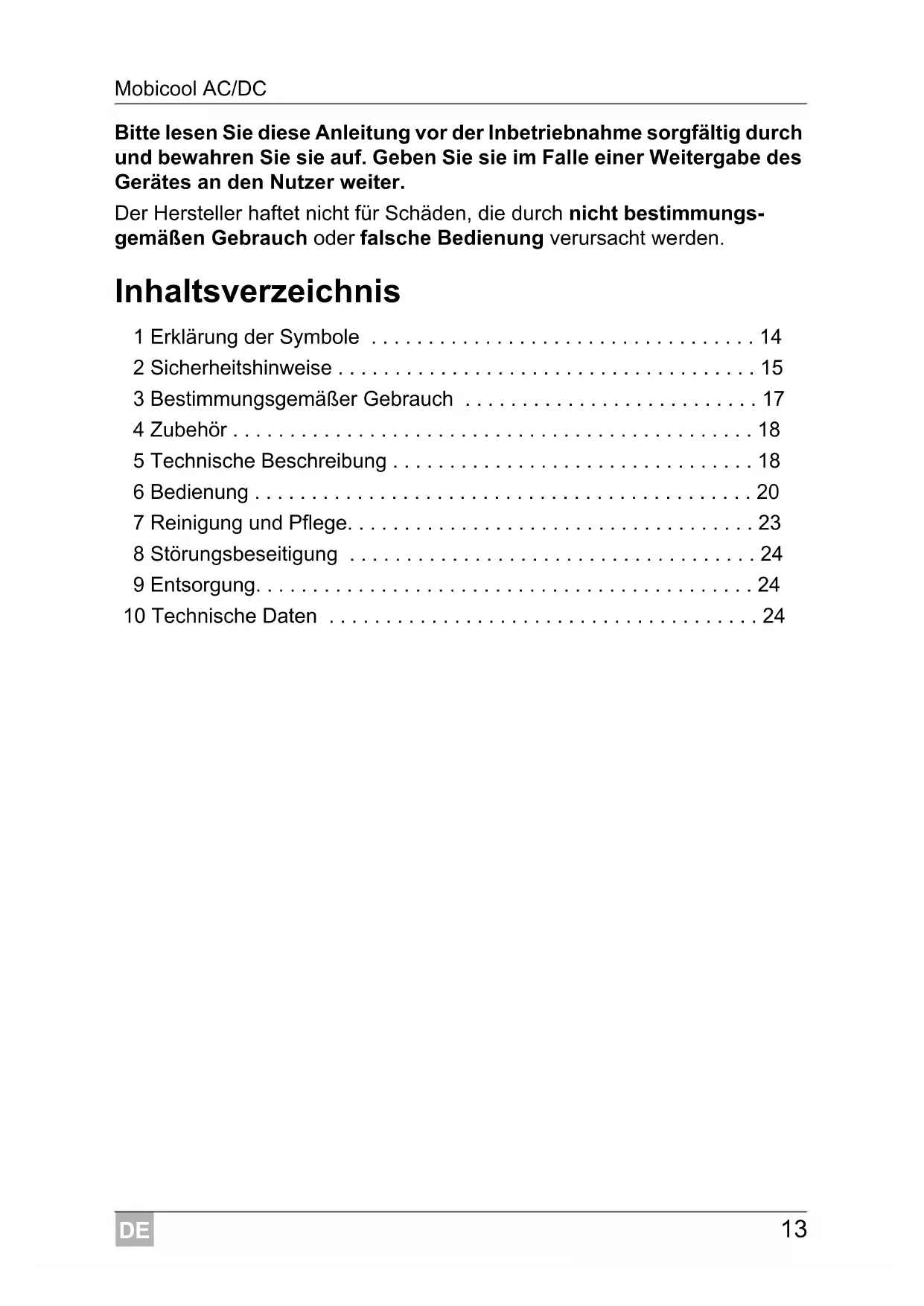

Inhaltsverzeichnis
1 Erklärung der Symbole 14
2 Sicherheitshinweise 15
3 Bestimmungsgemäßer Gebrauch 17
4 Zubehor 18
5 Technische Beschreibung 18
6 Bedienung 20
7 Reinigung und Pflege. 23
8 Störungsbeseitigung 24
9 Entsorgung. 24
10 Technische Daten 24
1 Erklärung der Symbole
GEFAHR!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.
WARNING!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
Handlung: Dieses Symbol zeigt Ohnen, dass Sie etwas tun,müssen. Die erforderlichen Handlungen werden Schritt fur Schritt beschreiben.
Dieses Symbol beschreiben das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in thisem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3".
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
GEFAHR!
- Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt damit, dass ihre Stromversorgung über einen Fl-Schalter abgesichert ist.
WARNING!
- Wenn das Gerät sichtbare Beschädigungen aufweist, * dürfen Sie es nicht in Betrieb fühmen.
- Reparaturen an thisem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
- Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollen den deses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen.
- Elektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.
- Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
- Wenn das Anschlusskabel theses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Lagern Sie keine explosionsfähigen Substanzen wie z. B. Spruhdosen mit Treibgas im Gerät.
VORSICHT!
- Trennen Sie das Gerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch
- Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.
ACHTUNG!
- Schließen Sie das Gerät nur wie folgt an:
- mit dem DC-Anschlusskabel an die DC-Bordsteckdose (z. B. Zigarettenanzünder) im Fahrzeug
- oder mit dem 230-V-Anschlusskabel an das 230-V-Wechselstromnetz
- Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
- Das Kuhlgerät ist nicht geeignet für den Transport atzender oder Lösungsmittelhaltiger Stoffe.
- Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.
- Wenn das Kuhlgerät an der DC-Steckdose angeschlossen ist: Klemmen Sie Ihr Kuhlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnelladegerät anschließen.
- Wenn das Kuhlgerät an der DC-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kuhlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.
2.2 Sicherheit beim Betrieb des Gerätes
GEFAHR!
- Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.
VORSICHT!
- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.
ACHTUNG!
- Benutzen Sie keine elektrischen Geräte innerhalb des Kühler-gerätes, außer wenn diese Geräte vom Hersteller davon empfehlen werden.
-
Stellen Sie das Gerät nicht in der Höhe von offenen Flammena oder anderen Wärmequellen (Heizung, starke Sonnen-einstrahlung, Gasöfen usw.) ab.
-
Überhitzungsgefahr!
Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie damit, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständen stehen, sodass die Luft zirkulieren kann.
- Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.
- Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
- Tauchen Sie das Gerät nie in Wasser.
Schützen Sie das Gerät und die Kabel vor Hitze und Nasse.
3 Bestimmungsgemäßer Gebrauch
Das Kuhlgerät eignet sich zum Kühlen von Lebensmitteln.
Das Kuhlgerät ist für den Hausgebrauch und ähnliche Anwendungsbereiche vorgesehen wie zum Beispiel
- in Personalkuchen von Läden, Büros und anderen Arbeitsbereichen
in der Landwirtschaft
vonGastensinHotels,MotelsoderanderenUnterkunften
in Fruhstücks pensionen - im Catering und ähnlichen Großhandelsanwendungen
Mit der Zusammenstattung „Wärmen“ kann das Gerät auch wärmen.
Das Gerät ist ausgelegt für den Betrieb an:
- einer DC-Bordnetzsteckdose eines Autos (z. B. Zigarettenanzünder), Boots oder Wohnmobils (siehe Spannungsangabe auf dem Typenschild)
an einem 230-V-Wechselstromnetz
Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerätarf keinem Regen ausgesetzt werden.
VORSICHT! Gesundheitsgefahr!
Prufen Sieitte,ob die Kuhlleistung des Gerates den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.
4 Zubehör
Als Zubehör erhältlich (nicht im Lieferumfang enthalten):
Bezeichnung Beschreibung
Y24 24/12 DC/DC Wandler
zum Anschluss des 12-V----Kuhlgerätes an 24 V---
5 Technische Beschreibung
Das Kuhlgerät ist für den mobilen Einsatz geeignet. Es kann Waren abkühlen bzw. kuhl halten oder (bei Zusatzausstattung „Wärmen“) auf max. 65^ erwärmen bzw. warm halten.
Die Kuhlung ist eine verschleibfreie Peltierkuhlung mit Wärmeabfuhr durch einen Lüfter.
Wenn das Kuhlgerät an einem 230-V-Wechselstromnetz angeschlossen ist, kann es in zwei verschiedenen Betriebsarten verwendet werden:
- ECO-Modus: das Kuhlgerät verbraucht weniger Energie
- MAX-Modus: das Kuhlgerät erreicht die maximale Kuhlleistung
Die gewünschte Kuhlleistung wird mit dem Kuhlleistungsregler eingestellt:
Um die Kühlleistung zu erhöhen, drehen Sie den Kühlleistungsregler im Uhrzeigersinn.
Für die maximale Kuhlleistung drehen Sie den Kuhlleistungsregler bis zum Anschlag im Uhrzeigersinn (Position „max").
Um die Kühlleistung zu verringern, drehen Sie den Kühlleistungsregler gegen den Uhrzeigersinn.
Um das Kuhlgerät auszuschalten, drehen Sie den Kuhlleistungsregler bis zum Anschlag gegen den Uhrzeigersinn (Position „off").
Wenn das Kuhlgerät an der DC-Steckdose angeschlossen ist, kann die Kuhl-leistung nicht eingestellt werden. Das Kuhlgerät kühlt dann maximal herunter.
5.1 Mögliche Zusatzausstattung
Dieses Gerät ist in verschiedene Ausführungen erhältlich. Die von Ihnen erworbene Ausführung kann dazu folgende Zusatzausstattungen haben:
- Wärmen
Der Inhalt Ihres Kuhlgerätes kann auf max. 65^ erwartt bzw. warm gehalten werden.
ABS (aktivierbarer Batterieschutz)
Ein im Gerät integrierter zuschaltbarer Batteriewächter schützt ihre Fahrzeugbatterie vor zu tiefer Entladung.
Isolierdeckel
Der leichtere Isolierdeckel kann als Transportalternative zum Aggregatdeckel verwendet werden. Beachten Sie, dass der Isolierdeckel nicht kühlt.
- Flaschenluke
Eine einzelnige Getränkeflasche kann über die Flaschenluke entnommen werden.
- Zusätzliche Taschen
Zusätzliche Taschen außen dienen als weitere Staumogglichkeit. Beachten Sie, dass hierin aufbewahrte Gegenstände nicht gekühlt werden.
6 Bedienung
VORSICHT! Gesundheitsgefahr!
Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.
ACHTUNG! Beschädigungsgefahr!
- Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kuhlgerät befinden, die auf die gewährte Temperatur gekühlt oder (bei Zusatzausstattung „Wärmen“) erwartt werden dürfen.
- Achten Sie daraufuf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch konnen die Glasbehälter zerstört werden.
- Achten Sie darauf, dass das Kuhlgerät gut beluftet wird, damit die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet. Insbesondere)dürfen die Lüftungsöffnungen nicht abgedeckt werden.
HINWEIS
- Bevor Sie das neue Kuhlgerät in Betriebnehmen, sollen den Sie es aus hygienischen Gründeninnen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege" auf Seite 23).
- Ein paar Wassertropfen konnen sich im Inneren des Kuhlgerätes absetzen, wenn es längerere Zeit gekühlt hat. Dies ist normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert, wenn die Temperatur im Kuhlgerät abkühlt. Das Kuhlgerät ist nicht defekt. Wischen Sie es ggf. mit einem trockenen Tuch aus.
HINWEIS fur Kuhlgeräte mit umlegbarem Griff
Wenn der Griff nach halten umgelegt ist oder das Kuhlgerät getragen wird, ist der Deckel verschlossen. Sie konnen den Deckel nur offen, wenn der Griff nach vorne umgelegt ist.
6.1 Tipps zum Energiesparen
- Wahlen Sie einen gut belufteten und vor Sonnenstrahlen geschützten Einsatzzort.
- Wenn Sie eine erhöhte Energieeffizienz und eine begrenzte Kühlleistung für das Kuhlgerät einrichten wollen, nutzen Sie den ECO-Modus des Kuhlgerätes.
- Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kuhl halten.
- Öffnen Sie das Kuhlgerät nicht haufter als notig.
- Lassen Sie das Kuhlgerät nicht länger offen als notig.
- Entnehmen Sie einzelnige Getränkeflaschen durch die Flaschenluke, wenn vorhanden.
6.2 Kuhlgerät im DC-Betrieb verwenden
Stellen Sie das Kuhlgerät auf eine feste Unterlage.
Schließen Sie das DC-Anschlusskabel an den Zigarettenanzünder oder die DC-Steckdose im Fahrzeug an.
Kuhlgerät ohne Zusatzausstattung „Wärmen“
✓Das Kuhlgerät startet mit dem Kühlen des Innenraums.
Wenn Sie das Kuhlgerät außer Betriebnehmen,ziehen Sie den Anschlussstecker Heraus.
Kuhlgerät mit Zusammenstattung „Wärmen“
Schieben Sie den Schalter am Bedienpanel in die Position „HOT" (Wärmen) oder „COLD" (Kühlen), um das Kühlgerrat einzuschalten.
√Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebsmodus an:
Betriebsanzeige Betriebsmodus
rot Wärmen
grun Kuhlen
✓Das Kuhlgerät startet mit dem Kühlen bzw. Aufwärmen des Innenraums.
Wenn Sie das Kuhlgerät außer Betriebnehmen,
-schieben Sie den Schalter am Bedienpanel von der Position ,HOT" (Wärmen) oder ,COLD" (Kühlen) in die Position ,OFF",
- ziehen Sie den Anschlussstecker hersaus.
6.3 Kuhlgerät im AC-Betrieb verwenden
Stellen Sie das Kuhlgerät auf eine feste Unterlage.
Schließen Sie das 230-V-Anschlusskabel an die Wechselspannung an.
Drehen Sie den Kuhlleistungsregler in die gewünschte Stellung.
Bei Zusatzausstattung „ABS“: Schalten Sie den Batteriewächter aus (Position „OFF").
Kuhlgerät ohne Zusammenstattung „Wärmen“
✓Das Kuhlgerät startet mit dem Kühlen des Innenraums.
Wenn Sie das Kuhlgerät außer Betriebnehmen, drehen Sie den Kuhlleistungsregler in die Position „OFF".
Kuhlgerät mit Zusammenstattung „Wärmen“
Schieben Sie den Schalter am Bedienpanel in die Position „HOT" (Wärmen) oder „COLD" (Kühlen), um das Kühlgerrat einzuschalten.
√Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebsmodus an:
Betriebsanzeige Betriebsmodus
rot Wärmen
grun Kuhlen
✓Das Kuhlgerät startet mit dem Kühlen bzw. Aufwärmen des Innenraums.
Wenn Sie das Kuhlgerät außer Betriebnehmen, schiben Sie den Schalter am Bedienpanel von der Position „HOT" (Wärmen) oder „COLD" (Kühlen) in die Position „OFF".
6.4 An Zigarettenanzünder anschließen
HINWEIS
Wenn Sie das Kuhlgerät an den Zigarettenanzünder Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird.
7 Reinigung und Pflege
WARNING!
Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.
ACHTUNG! Beschädigungsgefahr!
- Reinigen Sie das Kuhlgerät niemals unter fließen dem Wasser oder gar im Spülwasser.
- Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kuhlgerät beschädigen können.
Reinigen Sie das Gerätinnen und außen gelegentlich mit einem feuchten Tuch.
Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehen de Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt.
8 Störungsbeseitigung
| Störung Mögliche Ursache Lösungsvorschlag | ||
| Ihr Gerät faktioniert nicht (Stecker ist einge- steckt). | An der DC-Steckdose (Zigarettenanzünder) im Fahrzeug liegt keine Spannung an. | In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat. |
| Die Wechselspannungs- Steckdose führt keine Spannung. | Versuchen Sie es an einer anderen Steckdose. | |
| Der Innenläfter oder das Kühlelement ist defekt. | Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. | |
| Betrieb an der DC-Steck- dose (Zigarettenanzün- der): Die Zündung ist einge- schaltet, und die Box Funktioniert nicht. | Die Fassung der DC- Steckdose ist ver- schmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge. | Wenn Ihr Kühlgerätstecker in der DC-Steckdosenfassung sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut. |
| Die Sicherung des DC-Steckers ist durch- gebrannt. | Tauschen Sie die Sicherung des DC-Steckers durch eine gleichwertige Sicherung aus. | |
| Die Fahrzeug-Siche- rung ist durchgebrannt. | Tauschen Sie die Fahrzeug-Sicherung der DC-Steckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu ihrem KFZ). | |
9 E n t s o r g u
Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Wenn Sie das Produkt endgültig außer Betriebnehmen, informieren Sie sichitte beim nachsten Recyclingcenter oder bei Ihrhem Fachhändler über die zutreffenden Entsorgungsvorschriften.
10 Technische Daten
Die technischen Daten finden Sie auf dem Typenschild und in der Tabelle, Seite 122.
