BEDIENUNGSANLEITUNG KMMBT204 KENWOOD

DIGITAL-MEDIA-RECEIVER BEDIENUNGSANLEITUNG

RÉGLAGES D’AFFICHAGE

VOR DER INBETRIEBNAHME

Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die als Warnung und Vorsicht gekennzeichneten Hinweise in dieser Anleitung lesen und beachten.

Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf. WARNUNG

Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt. Vorsicht Lautstärkeeinstellung:

Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.

Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden. Allgemeines:

Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.

Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.

Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

Die USB-Kennung ist auf dem Hauptgerät angegeben. Zum Betrachten nehmen Sie die Frontblende ab. ( 3)

Je nach dem Typ des Fahrzeugs wird die Antenne automatisch ausgeschoben, wenn Sie die Einheit mit angeschlossenem Antennensteuerkabel ( 28) einschalten. Schalten Sie beim Parken in einem Bereich mit niedriger Decke die Einheit aus oder stellen Sie die Quelle auf STANDBY. Wie Sie diese Anleitung lesen

Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des erläutert.

Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im [FUNCTION] -Menü wählen. ( 5)

[XX] zeigt die gewählten Punkte an.

( XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind. INHALT

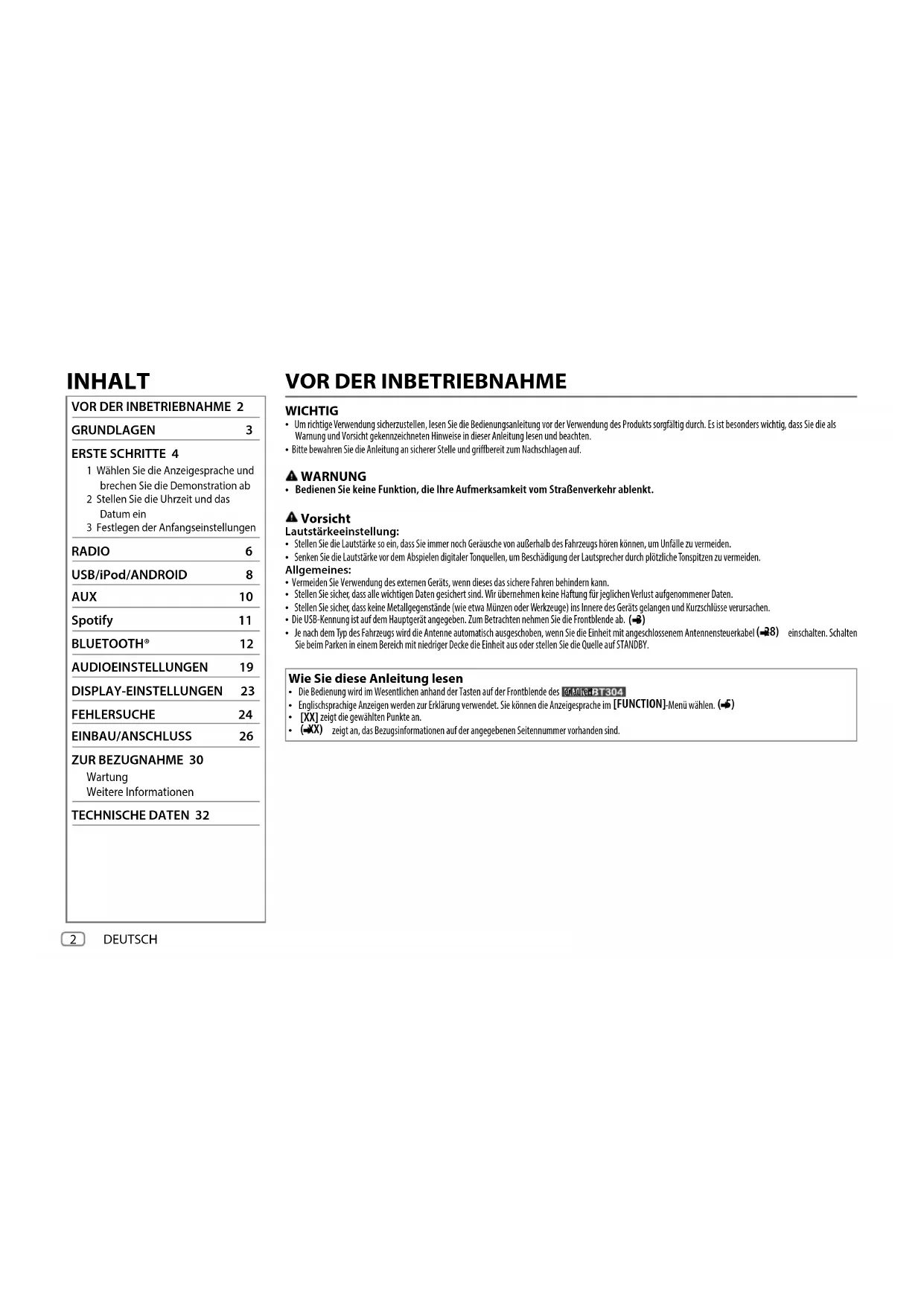

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN 3 ERSTE SCHRITTE 4 1 Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab 2 Stellen Sie die Uhrzeit und das Datum ein 3 Festlegen der Anfangseinstellungen RADIO 6 USB/iPod/ANDROID 8 AUX 10 Spotify 11 BLUETOOTH® 12 AUDIOEINSTELLUNGEN 19 DISPLAY-EINSTELLUNGEN 23 FEHLERSUCHE 24 EINBAU/ANSCHLUSS 26 ZUR BEZUGNAHME 30 Wartung Weitere Informationen TECHNISCHE DATEN 32 JS_KWD_KMM_BT304_EN_GE.indd 2JS_KWD_KMM_BT304_EN_GE.indd 2 2/8/2017 4:13:33 PM2/8/2017 4:13:33 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) GRUNDLAGEN Zum Auf der Frontblende Einschalten Drücken Sie .

Zum Ausschalten halten Sie die Taste gedrückt. Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler. Quelle auswählen Drücken Sie wiederholt. Ändern der Display-Information Drücken Sie DISP wiederholt. ( 31) Frontblende Rücksetzen Anbringen Abnehmen Lautstärke-Regler Abnehmen-Taste Für / : Blinkt wenn die Einheit auf Suchstatus schaltet. Bei

Leuchtet beim Herstellen der Bluetooth- Verbindung auf. ( 12) Nehmen Sie einen Reset am Gerät innerhalb von 5 Sekunden nach dem Abnehmen der Frontblende vor. JS_KWD_KMM_BT304_EN_GE.indd 3JS_KWD_KMM_BT304_EN_GE.indd 3 2/8/2017 4:13:34 PM2/8/2017 4:13:34 PM4 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Stellen Sie die Uhrzeit und das Datum ein

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK] , und drücken Sie dann den Regler. Zum Einstellen der Uhr 3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCKADJUST] , und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stunde Minute 5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCKFORMAT] , und drücken Sie dann den Regler. 6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H] , und drücken Sie dann den Regler. Zum Einstellen des Datums 7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATEFORMAT] , und drücken Sie dann den Regler. 8 Drehen Sie den Lautstärke-Regler zum Wählen von [DD/MM/YY] oder [MM/DD/YY] , und drücken Sie dann den Regler. 9 Drehen Sie den Lautstärke-Regler zum Wählen von [DATESET] , und drücken Sie dann den Regler. 10 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag Monat Jahr oder Monat Tag Jahr 11 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Festlegen der Anfangseinstellungen

Drücken Sie wiederholt, um auf STANDBY zu schalten. 2 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 3 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands ( 5)

und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab Beim ersten Einschalten des Geräts (oder wenn [FACTORY RESET] auf [YES]

gestellt ist), erscheint Folgendes im Display: “SEL LANGUAGE”

“PRESS” “VOLUME KNOB”

1 Drehen Sie den Lautstärke-Regler zum Wählen von [ENG] (Englisch), [RUS] (Russisch) oder [SPA] (Spanisch), und drücken Sie dann den Regler. [ENG] ist für das ursprüngliche Setup gewählt. Dann erscheint folgendes in der Anzeige: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt. 3 Drücken Sie den Lautstärke-Regler erneut. “DEMO OFF” erscheint. Danach zeigt das Display den gewählten Übergangstyp: “2-WAY X ’ OVER” oder “3-WAY X ’ OVER”

Zum Ändern des Übergangstyps siehe “Übergangstyp ändern”. ( 6) ERSTE SCHRITTE

SUB-W : Wählt, ob hintere Lautsprecher oder ein Subwoofer an die Line-Out- Buchsen an der Rückseite angeschlossen sind (über einen externen Verstärker). ( 29) DISPLAY EASY MENU (Für / ) Bei Eingabe von [FUNCTION]

:Die Beleuchtung von ZONE 1 wechselt auf weiße Farbe um.; OFF :Die Beleuchtung von ZONE 1 verbleibt als Farbe von [ [COLOR SELECT]

Die Beleuchtung von ZONE 2 wechselt auf hellblaue Farbe um, wenn Sie [FUNCTION] eingeben, ungeachtet der Stellung von [EASY MENU]

Siehe Abbildung auf Seite 23 zur Zonenidentifikation. TUNER SETTING PRESET TYPE NORMAL :Speichert einen Sender für jede Sendespeichertaste in jedem Frequenzband (FM1/FM2/FM3/MW/LW).; MIX :Speichert einen Sender für jede Sendespeichertaste ungeachtet des Frequenzbands. SYSTEM KEY BEEP*

:Aktiviert den Tastenberührungston.; OFF :Deaktiviert. SOURCE SELECT SPOTIFY SRC

:Aktiviert Sie SPOTIFY in der Quellenwahl.; OFF :Deaktiviert. ( 11) BUILT-IN AUX

:Aktiviert Sie AUX in der Quellenwahl.; OFF :Deaktiviert. ( 10) P-OFF WAIT Nur zutreffend, wenn der Demonstrationsmodus ausgeschaltet ist. Stellt die Zeitdauer ein, bis das Gerät automatisch ausschaltet (im Standby-Modus), um Batteriestrom zu sparen. 20M : 20 Minutes ; 40M : 40 Minutes ; 60M : 60Minutes;

:Hebt auf ERSTE SCHRITTE

UPDATE SYSTEM F/W UP xxxx YES :Startet die Aktualisierung der Firmware.;

:Hebt auf (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie <www.kenwood.com/cs/ce/>.

:Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender).;

:Hebt auf CLOCK CLOCK DISPLAY

:Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird.; OFF :Hebt auf. ENGLISH Wählen Sie die Anzeigesprache für das [FUNCTION] -Menü und die Musik- Information, wo zutreffend. Als Standard ist [ENGLISH] ausgewählt.

Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist. JS_KWD_KMM_BT304_EN_GE.indd 5JS_KWD_KMM_BT304_EN_GE.indd 5 2/8/2017 4:13:35 PM2/8/2017 4:13:35 PM6 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Suche nach einem Sender

Drücken Sie wiederholt zum Wählen von RADIO. 2 Drücken Sie wiederholt, um FM1/FM2/FM3/MW/LW zu wählen. 3 Drücken Sie S/T, um einen Sender zu suchen.

Zum Ändern des Suchverfahrens für S/T : Drücken Sie wiederholt. AUTO1 : Sucht automatisch nach einem Sender. AUTO2 : Suchen Sie nach einem Festsender. MANUAL : Sucht manuell nach einem Sender.

Zum Speichern eines Senders : Halten Sie eine der Zifferntasten (

Zum Auswählen eines gespeicherten Senders : Drücken Sie eine der Zifferntasten (

Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands ( 7)

und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . RADIO Übergangstyp ändern

Drücken Sie wiederholt, um auf STANDBY zu schalten. 2 Die Zifferntasten 4 und 5 gedrückt halten, um auf Übergangswahl zu schalten. Der aktuelle Übergangstyp erscheint. 3 Drehen Sie den Lautstärke-Regler zum Wählen von “2WAY” oder “3WAY”, und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen von “YES” oder “NO”, und drücken Sie dann den Regler. Der gewählte Übergangstyp erscheint.

Zum Abbrechen halten Sie gedrückt.

Zum Anpassen der gewählten Übergangseinstellungen ( 20, 21)

Vorsicht Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher. ( 28,29) Wenn Sie einen falschen Typ wählen:

Die Lautsprecher können beschädigt werden.

Der Ausgangstonpegel kann sehr hoch oder niedrig sein. ERSTE SCHRITTE JS_KWD_KMM_BT304_EN_GE.indd 6JS_KWD_KMM_BT304_EN_GE.indd 6 2/8/2017 4:13:35 PM2/8/2017 4:13:35 PMDEUTSCH

: Sucht nur Sender mit gutem Empfang. ; OFF : Hebt auf.

Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen. AUTO MEMORY YES :Beginnt automatisch die Speicherung von 6 Sendern mit gutem Empfang.;

Nur wählbar, wenn [NORMAL] für [PRESETTYPE] gewählt ist. ( 5) MONO SET

:Verbessern Sie den FM (UKW)-Empfang (aber der Stereoeffekt kann verloren gehen).; OFF :Hebt auf.

: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; OFF :Hebt auf. REGIONAL ON : Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”-Steuerung.; OFF :Hebt auf.

: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist.; OFF :Hebt auf. TI ON :Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI” leuchtet auf).; OFF :Hebt auf. PTY SEARCH

Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps (siehe Folgendes), und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache ( ENGLISH

GERMAN ), und drücken Sie dann den Regler.

zum Starten des Suchlaufs. CLOCK TIMESYNC

:Synchronisiert die Zeit des Geräts mit der Radio Data System-Senderzeit.; OFF :Hebt auf. Verfügbarer Programmtyp für [PTY SEARCH] SPEECH

OTHERM (Musik), JAZZ

FOLKM (Musik) Das Gerät sucht den Programmtyp, der unter [SPEECH] oder [MUSIC] kategorisiert ist, wenn gewählt.

[PTYSEARCH] ist nur wählbar, wenn der Wellenbereich FM1/FM2/FM3 ist.

Wenn die Lautstärke während des Empfangs von Verkehrsinformationen oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Wird die Verkehrsfunk-Funktion oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen. RADIO JS_KWD_KMM_BT304_EN_GE.indd 7JS_KWD_KMM_BT304_EN_GE.indd 7 2/8/2017 4:13:36 PM2/8/2017 4:13:36 PM8 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) USB/iPod/ANDROID Starten Sie die Wiedergabe Die Quelle schaltet automatisch um, und die Wiedergabe startet.

Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie

Vorspulen/Rückspulen

Halten Sie S/T gedrückt. Auswählen einer Datei Drücken Sie S/T. Auswählen eines Ordners

Drücken Sie / . Wiederholte Wiedergabe

Drücken Sie wiederholt. FILE REPEAT

REPEAT OFF : iPod oder ANDROID Zufallswiedergabe

Drücken Sie wiederholt. FOLDER RANDOM

RANDOM OFF : MP3/WMA/AAC/WAV/FLAC-Datei, iPod oder ANDROID Halten Sie die gedrückt, um ALLRANDOM zu wählen.

Wenn ein Android-Gerät angeschlossen wird, wird “Press [VIEW] to install KENWOOD MUSIC PLAY APP” angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der KENWOOD MUSIC PLAY-Anwendung auf Ihrem Android-Gerät installieren. Für die neueste Information besuchen Sie <www.kenwood.com/cs/ce/>.

Bei ANDROID: Trifft nur zu, wenn [BROWSE MODE] gewählt ist. ( 9)

Dies funktioniert nicht bei iPod/ANDROID.

Bei iPod/ANDROID: Trifft nur zu, wenn [MODEOFF]

[BROWSE MODE] gewählt ist. ( 9) USB-Eingangsterminal CA-U1EX (max.: 500mA) (optionales Zubehörteil) USB Kabel

(im Handel erhältlich) KCA-iP102/KCA-iP103 (optionales Zubehör)

oder Zubehör von iPod/iPhone

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) USB/iPod/ANDROID Wählen Sie den Steuermodus Während iPod USB als Quelle gewählt ist, drücken Sie 5 wiederholt. MODE ON : Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause, Datei-Überspringen, Vorspulen oder Zurückspulen von Dateien von dieser Einheit steuern. MODE OFF : Steuern Sie den iPod von dieser Einheit. Während ANDROID als Quelle gewählt ist, drücken Sie 5 wiederholt. BROWSE MODE : Steuern Sie das Android-Gerät von dieser Einheit über die im Android- Gerät installierte Anwendung KENWOOD MUSIC PLAY. HAND MODE : Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause und Datei-Überspringen von dieser Einheit steuern. Wählen Sie das Musiklaufwerk Während USB als Quelle gewählt ist, drücken Sie 5 wiederholt. Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).

Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken. Hören Sie TuneIn Radio/TuneIn Radio Pro/Aupeo Beim Hören von TuneIn Radio, TuneIn Radio Pro oder Aupeo schließen Sie das iPod/ iPhone am USB-Eingang des Geräts an.

Das Gerät gibt den Ton von diesen Anwendungen aus. Auswählen einer Datei aus einem Ordner/einer Liste Beim iPod/ANDROID nur gültig, wenn [MODEOFF]

[BROWSE MODE] gewählt ist. 1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. Schnellsuche (gilt nur für USB und ANDROID-Quelle) Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen. Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen. Suchlauf überspringen (gilt nur für iPod USB und ANDROID-Quelle) Drücken Sie S/T, um mit einem vorgegebenen Überspringen- Suchverhältnis zu suchen. ( 10, [SKIPSEARCH])

gedrückt gehalten wird, wird Suchlauf mit einem Verhältnis von 10

ausgeführt. Alphabetische Suche (gilt nur für iPod USB und ANDROID-Quelle) Sie können eine Datei anhand des Anfangsbuchstabens suchen. Für iPod USB-Quelle 1 Drehen Sie den Lautstärke-Regler schnell für Zeichensuche. 2 Drehen Sie den Lautstärke-Regler zum Wählen des Buchstabens.

”, um ein anderes Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 zu suchen. 3 Drücken Sie S/T, um auf die Eingabeposition umzuschalten.

• Sie können bis zu 3 Zeichen eingeben. 4 Drücken Sie den Lautstärke-Regler zum Starten der Suche. Für ANDROID-Quelle 1 Drücken Sie / , um auf Zeichensuche zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen des Buchstabens. ^A^ : Großbuchstaben (A bis Z) _A_ : Kleinbuchstaben (a bis z)

Andere Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 3 Drücken Sie den Lautstärke-Regler zum Starten der Suche.

Zum Zurückkehren zum Grundordner/ersten Datei/Top-Menü drücken

(Gilt nicht für BT AUDIO-Quelle.)

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Zum Abbrechen halten Sie gedrückt. JS_KWD_KMM_BT304_EN_GE.indd 9JS_KWD_KMM_BT304_EN_GE.indd 9 2/8/2017 4:13:36 PM2/8/2017 4:13:36 PM10 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) USB/iPod/ANDROID Einstellungen zur Verwendung der KENWOOD Remote-Anwendung KENWOOD Remote-Anwendung ist darauf ausgelegt, die Bedienung des KENWOOD Auto-Receivers vom iPhone/iPod (über USB-Eingang). Vorbereitung: Installieren Sie vor dem Verbinden die neueste Version der KENWOOD Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie <www.kenwood.com/cs/ce/>. Für / können Sie die Einstellungen auch auf gleiche Weise vornehmen wie bei Verbindung über Bluetooth. ( 18) Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

USB MUSICDRIVE DRIVECHANGE :Das nächste Laufwerk ( [DRIVE 1] bis [DRIVE 4] ) wird automatisch gewählt, und die Wiedergabe startet. Wiederholen Sie Schritt

, um die folgenden Laufwerke zu wählen. SKIPSEARCH 0.5%

10% : Beim Hören einer iPod USB- oder ANDROID-Quelle wird das Überspringen-Suchverhältnis für alle Dateien gewählt. Vorbereitung: Wählen Sie [ON] für [BUILT-IN AUX] für [SOURCE SELECT]

( 5) Beginnen Sie zu hören

Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

2 Drücken Sie wiederholt zum Wählen von AUX. 3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe. Den AUX-Namen einstellen Beim Hören eines am Gerät angeschlossenen tragbaren Audioplayer... 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [SYSTEM] , und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [AUXNAME SET] , und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. AUX (Standard)/ DVD

5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . AUX Auxiliary-Eingabebuchse Tragbarer Audioplayer 3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich) JS_KWD_KMM_BT304_EN_GE.indd 10JS_KWD_KMM_BT304_EN_GE.indd 10 2/8/2017 4:13:36 PM2/8/2017 4:13:36 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Spotify Vorbereitung: Installieren Sie die neueste Version der Spotify-Anwendung auf Ihrem Gerät (iPhone/ iPod touch), erstellen Sie ein Konto und melden sich bei Spotify an.

Wählen Sie [ON] für [SPOTIFYSRC]

( 5) Beginnen Sie zu hören

Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät. 2 Schließen Sie Ihr Gerät an die USB-Eingangsbuchse an.

3 Drücken Sie wiederholt zum Wählen von SPOTIFY. Die Sendung beginnt automatisch. Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie

Einen Track überspringen Drücken Sie

/T. Daumen nach oben oder Daumen nach unten

Drücken Sie / . Starten Sie das Radio Halten Sie 5 gedrückt. Wiederholte Wiedergabe*

Drücken Sie wiederholt. REPEAT ALL

Drücken Sie wiederholt.*

Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Nur für Premium-Konto-Anwender verfügbar.

Diese Funktion steht nur für Tracks im Radio zur Verfügung. Wenn Daumen nach unten gewählt ist, wird der aktuelle Track übersprungen.

Nicht für die Tracks in der Playlist verfügbar. Bevorzugte Song-Information speichern Während des Hörens von Radio mit Spotify... Halten Sie den Lautstärke-Regler gedrückt. “SAVED” erscheint, und die Informationen werden in “Your Music (Ihre Musik)” oder “Your Library (Ihre Bibliothek)” in Ihrem Spotify-Konto gespeichert. Zum Rücknehmen der Speicherung wiederholen Sie das gleiche Verfahren. “REMOVED” erscheint, und die Informationen werden von “Your Music (Ihre Musik)” oder “Your Library (Ihre Bibliothek)” in Ihrem Spotify-Konto entfernt. Suchen Sie nach einem Song oder Sender

Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Listentyps, und drücken Sie dann den Regler. Die angezeigten Listentypen unterscheiden sich je nach der von Spotify gesendeten Information. 3 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Songs oder Senders. 4 Drücken Sie den Lautstärke-Regler zum Bestätigen. Sie können die Liste schnell durchsuchen, indem Sie den Lautstärke-Regler schnell drehen. Zum Abbrechen halten Sie gedrückt. USB-Eingangsterminal KCA-iP102/KCA-iP103 (optionales Zubehör)

oder Zubehör von iPod/iPhone

Erweiterte Audio-Codierung (AAC) Schließen das Mikrofon an BLUETOOTH® (für / ) Stellen Sie den Mikrofonwinkel ein Sichern Sie das Kabel mit Kabelklemmen (nicht mitgeliefert), wenn erforderlich. Mikrofoneingangsbuchse Mikrofon (mitgeliefert) Geräterückseite Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts

Drücken Sie , um die Einheit einzuschalten. 2 Suchen und wählen Sie den Modellnamen dieser Einheit (KMM-BT3**/KMM-BT2**) auf dem Bluetooth-Gerät. “PAIRING” “PASS XXXXXX” Gerätename “PRESS” “VOLUME KNOB” erscheint im Display.

• Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben. 3 Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs. “PAIRING OK” erscheint, wenn das Pairing fertig ist. Wenn der Pairing-Vorgang ausgeführt ist, wird die Bluetooth-Verbindung automatisch hergestellt.

: Die Anzeige “BT1” und/oder “BT2” auf der Frontblende leuchtet auf.

: “BT1” und/oder “BT2” im Displayfenster leuchtet auf.

Diese Einheit unterstützt Secure Simple Pairing (SSP).

Bis zu fünf Geräte können insgesamt registriert (gepairt) werden.

Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, 16, [DEVICE DELETE]

Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. ( 17)

Manche Bluetooth-Geräte können nicht in der Lage sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an.

Weitere Information siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

Die Position der Mikrofoneingangsbuchse finden Sie auf Seite 29. JS_KWD_KMM_BT304_EN_GE.indd 12JS_KWD_KMM_BT304_EN_GE.indd 12 2/8/2017 4:13:36 PM2/8/2017 4:13:36 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® (für / ) Auto Pairing Wenn Sie Ihr iPhone/iPod touch/Android-Gerät an den USB-Eingang anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert. Drücken Sie den Lautstärke-Regler einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben. Automatische Pairing-Anforderung wird nur aktiviert, wenn:

Die Bluetooth-Funktion des angeschlossenen Geräts eingeschaltet ist.

[AUTO PAIRING] auf [ON] gestellt ist. ( 16)

Die KENWOOD MUSIC PLAY-Anwendung wird auf dem Android-Gerät ( 8) installiert, und [BROWSEMODE] wird gewählt. ( 9) BLUETOOTH — Handy Empfangen Sie einen Ruf Wenn ein Ruf empfangen wird:

: ZONE 2 leuchtet in grüner Farbe auf und blinkt.

Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist. ( 14) Während eines Rufs:

: ZONE 1 leuchtet entsprechend den für [DISPLAY] ( 23) und ZONE 2 vorgenommenen Einstellungen in grüner Farbe auf.

Falls Sie das Gerät ausschalten oder die Frontblende abnehmen, wird die Bluetooth- Verbindung getrennt. Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar. Zum Auf der Frontblende Erster ankommender Anrufe... Nehmen Sie einen Ruf entgegen Drücken Sie oder den Lautstärke- Regler oder eine der Zifferntasten ( 1bis 6). Weisen Sie einen Ruf ab Drücken Sie

Einen Anruf beenden Drücken Sie

JS_KWD_KMM_BT304_EN_GE.indd 13JS_KWD_KMM_BT304_EN_GE.indd 13 2/8/2017 4:13:37 PM2/8/2017 4:13:37 PM14 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® (für / ) Zum Auf der Frontblende Während des Sprechens beim ersten ankommenden Anruf... Einen anderen ankommenden Anruf entgegennehmen und den aktuellen Anruf halten Drücken Sie

Einen anderen ankommenden Anruf abweisen Drücken Sie

Bei zwei aktiven Anrufen... Aktuellen Anruf beenden und gehaltenen Anruf aktivieren Drücken Sie

Umschalten zwischen aktuellem Anruf und gehaltenem Anruf Drücken Sie

Stellen Sie die Telefonlautstärke ein [00] bis [35] (Standard: [15]

Drehen Sie den Lautstärke-Regler während eines Anrufs.

Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen. Umschalten zwischen Freisprech- und Privatgespräch-Modi Drücken Sie während eines Anrufs.

Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein. Verbessern Sie die Sprachqualität Während am Telefon gesprochen wird... 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

MIC GAIN –10 bis +10

):Die Empfindlichkeit des Mikrofons nimmt mit höherer Zahl zu. NR LEVEL –5 bis

):Passen Sie den Rauschunterdrückungspegel an, bis das geringste Rauschen bei einem Telefongespräch gehört wird. ECHO CANCEL

):Passen Sie die Verzögerungszeit für die Echo-Löschung an, bis das letzte Echo bei einem Telefongespräch gehört wird. Nehmen Sie die Einstellungen zum Empfang eines Anrufs vor

Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

:Die Einheit nimmt den ankommenden Ruf automatisch innerhalb der gewählten Zeit entgegen (in Sekunden).; OFF :Hebt auf. BATT/SIGNAL* (Für ) AUTO :Zeigt die Stärke der Batterie und des Signals, wenn die Einheit ein Bluetooth- Gerät erkennt und das Bluetooth-Gerät verbunden ist.; OFF :Hebt auf.

Funktionalität hängt von dem Typ der verwendeten Telefone ab. JS_KWD_KMM_BT304_EN_GE.indd 14JS_KWD_KMM_BT304_EN_GE.indd 14 2/8/2017 4:13:37 PM2/8/2017 4:13:37 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) PHONE BOOK (Nur gültig, wenn das Telefon PBAP unterstützt.)

Drehen Sie den Lautstärke-Regler schnell, um auf alphabetische Suche zu schalten (wenn das Telefonbuch viele Kontakte enthält). Das erste Menü (ABCDEFGHIJK) erscheint.

• Um zum anderen Menü (LMNOPQRSTUV oder WXYZ1

) zu gehen, drücken Sie

• Um den gewünschten ersten Buchstaben zu wählen, drehen Sie den Lautstärke- Regler oder drücken Sie S/T , und drücken Sie anschließend den Knopf. Wählen Sie “1” für Suche mit Nummern und wählen Sie “

” für Suche mit Symbolen.

Drehen Sie den Lautstärke-Regler zum Wählen eines Namens, und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Wählen einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen.

Das Telefonbuch des angeschlossenen Telefons wird automatisch beim Pairing zur Einheit übertragen.

Kontakte werden in die folgenden Kategorien unterteilt: HOME, OFFICE, MOBILE, OTHER, GENERAL oder HM (Heim), OF (Büro), MO (mobil), OT (andere), GE (allgemein)

Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anzeigen. (Buchstaben mit Akzentzeichen wie “Ú” werden als “U” angezeigt.) NUMBER DIAL

Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer (0 bis 9) oder eines Zeichens (

Drücken Sie S/T , um die Eingabeposition zu verschieben. Wiederholen Sie Schritt

, bis die Eingabe der Telefonnummer beendet ist.

Drücken Sie den Lautstärke-Regler zum Anrufen. VOICE Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. ( 16, Einen Ruf mit Spracherkennung tätigen) BATT LOW

:Zeigt die Batteriestärke. NO SIGNAL

:Zeigt die Stärke des momentan empfangenen Signals.

Funktionalität hängt von dem Typ der verwendeten Telefone ab. Tätigen Sie einen Ruf Sie können einen Ruf von der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat. 1 Drücken Sie , um auf Bluetooth-Modus zu schalten. "(Name des ersten Geräts)" erscheint.

• Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie erneut, um auf das andere Telefon umzuschalten. "(Name des zweiten Geräts)" erscheint. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . CALL HISTORY (Nur gültig, wenn das Telefon PBAP unterstützt.)

Drücken Sie den Lautstärke-Regler zum Wählen eines Namens oder einer Telefonnummer.

: “INCOMING”, “OUTGOING” oder “MISSED” erscheint im unteren Teil des Displays, um den vorherigen Rufstatus zu zeigen.

: “I” zeigt einen empfangenen Anruf an, “O” zeigt einen getätigten Anruf an, “M” zeigt einen verpassten Anruf an.

• Drücken Sie DISP , um die Anzeigekategorie (NUMBER oder NAME) umzuschalten.

• “NO DATA” erscheint, wenn kein aufgezeichneter Verlauf vorhanden ist.

Drücken Sie den Lautstärke-Regler zum Anrufen. BLUETOOTH® (für / ) JS_KWD_KMM_BT304_EN_GE.indd 15JS_KWD_KMM_BT304_EN_GE.indd 15 2/8/2017 4:13:37 PM2/8/2017 4:13:37 PM16 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Einen Ruf mit Spracherkennung tätigen

Halten Sie gedrückt, um die Spracherkennung auf dem angeschlossenen Telefon zu aktivieren. 2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern.

Unterstützte Spracherkennungsmerkmale können sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.

Diese Einheit unterstützt auch die Funktion “intelligenter persönlicher Assistent” des iPhone. Einstellungen im Speicher Speichern Sie einen Kontakt im Speicher Sie können bis zu 6 Kontakte unter den Nummerntasten (

) speichern. 1 Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CALL HISTORY]

[PHONE BOOK] oder [NUMBER DIAL] , und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer. Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler zur Anzeige der Telefonnummer. 4 Halten Sie eine der Zifferntasten (1bis 6) gedrückt. “STORED” wird angezeigt, wenn der Kontakt gespeichert ist. Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [NUMBER DIAL]

und speichern Sie eine leere Nummer. Einen Ruf aus dem Speicher tätigen

Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drücken Sie eine der Zifferntasten (1bis 6). 3 Drücken Sie den Lautstärke-Regler zum Anrufen. “NO MEMORY” erscheint, wenn kein Kontakt gespeichert ist. Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

BT MODE PHONE SELECT Wählt das Telefon oder Audiogerät zum Anschließen oder Abtrennen.

” erscheint vor dem Gerätenamen, wenn angeschlossen.

” erscheint vor dem aktuellen Wiedergabe-Audiogerät.

Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit anschließen. AUDIO SELECT DEVICE DELETE

Drehen Sie den Lautstärke-Regler zum Wählen eines Geräts zum Löschen, und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Wählen von [YES] oder [NO] , und drücken Sie dann den Regler.

(0000) Ändert den PIN-Code (bis zu 6 Stellen).

Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer.

, um die Eingabeposition zu verschieben. Wiederholen Sie Schritt

, bis die Eingabe des PIN-Codes beendet ist.

Drücken Sie den Lautstärke-Regler zum Bestätigen. RECONNECT ON :Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der Reichweite ist.; OFF :Hebt auf.

:Die Einheit führt automatisch Pairing mit dem unterstützten Bluetooth-Gerät aus (iPhone/iPod touch/Android-Gerät), wenn sie über die USB-Eingangsklemme verbunden wird.Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ; OFF :Hebt auf. INITIALIZE YES :Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.).;

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Bluetooth-Testmodus Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth-Gerät und der Einheit prüfen.

Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist. 1 Halten Sie gedrückt. Die Meldung “PLEASE PAIR YOUR PHONE PIN 0000” erscheint. 2 Suchen und wählen Sie den Modellnamen dieser Einheit (KMM-BT3 **/KMM-BT2**) auf dem Bluetooth-Gerät. 3 Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen. “TESTING” blinkt im Display. Das Konnektivitätsergebnis (OK oder NG) erscheint nach dem Test. PAIRING: Pairing-Status HF CNT: Hands-Free Profile (HFP) Kompatibilität AUD CNT: Advanced Audio Distribution Profile (A2DP) Kompatibilität PB DL: Phonebook Access Profile (PBAP) Kompatibilität Zum Beenden des Testmodus halten Sie gedrückt, um das Gerät auszuschalten. Audioplayer über Bluetooth

Drücken Sie wiederholt zum Wählen von BTAUDIO. 2 Bedienen Sie den Bluetooth-Audioplayer zum Starten der Wiedergabe. Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie

Wählen Sie die Gruppe oder den Ordner Drücken Sie

Reverse-/Vorwärts-Überspringen Drücken Sie S/T. Vorspulen/Rückspule Halten Sie S/T gedrückt. Wiederholte Wiedergabe Drücken Sie wiederholt. ALLREPEAT

REPEATOFF Zufallswiedergabe Halten Sie die gedrückt, um ALLRANDOM

Drücken Sie , um RANDOMOFF zu wählen. Auswählen einer Datei aus einem Ordner/einer Liste Siehe “Auswählen einer Datei aus einem Ordner/einer Liste” auf Seite 9. Umschalten zwischen angeschlossenen Bluetooth- Audiogeräten Drücken Sie

Durch Drücken der “Play”-Taste am angeschlossenen Gerät selber wird ebenfalls die Tonausgabe vom Gerät umgeschaltet. Die Bedienungen und Displayanzeigen unterscheiden möglicherweise sich je nach Verfügbarkeit auf dem angeschlossenen Gerät. BLUETOOTH — Audio Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth- Audiogeräten herstellen und zwischen diesen Geräten umschalten. BLUETOOTH® (für / ) JS_KWD_KMM_BT304_EN_GE.indd 17JS_KWD_KMM_BT304_EN_GE.indd 17 2/8/2017 4:13:38 PM2/8/2017 4:13:38 PM18 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Einstellungen zur Verwendung der KENWOOD Remote-Anwendung KENWOOD Remote-Anwendung ist darauf ausgelegt, die Bedienung des KENWOOD Auto-Receivers vom iPhone/iPod (über Bluetooth oder über USB-Eingang) oder Android- Smartphone (über Bluetooth) auszuführen. Vorbereitung: Installieren Sie vor dem Verbinden die neueste Version der KENWOOD Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie <www.kenwood.com/cs/ce/>. 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

REMOTE APP SELECT Wählen Sie das Gerät (IOS oder ANDROID), das die Anwendung ausführen soll. IOS YES :Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod, das die Anwendung ausführen soll.;

:Hebt auf. Wenn IOS gewählt ist, wählen Sie iPod BT Quelle (oder iPod USB, wenn Ihr iPhone/iPod über USB- Eingang angeschlossen ist) zum Aktivieren der Anwendung.

Die Konnektivität der Anwendung wird unterbrochen oder abgetrennt, wenn: – Sie von der iPod BT-Quelle auf eine andere Wiedergabequelle umschalten, die über den USB- Eingang angeschlossen ist. – Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten. ANDROID YES :Wählt das Android-Smartphone zur Verwendung der Anwendung über Bluetooth.;

: Hebt auf. ANDROID LIST *:Wählt das Android-Smartphone zur Verwendung aus der Liste.

Wird nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist. STATUS Zeigt den Status des gewählten Geräts. IOS CONNECTED : Sie können die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod verwenden.

: Kein IOS-Gerät ist zur Verwendung der Anwendung angeschlossen. ANDROID CONNECTED : Sie können die Anwendung mit dem über Bluetooth angeschlossenen Android-Smartphone verwenden.

ANDROID NOT CONNECTED

: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen. Hören von iPhone/iPod über Bluetooth Sie können die Titel auf dem iPhone/iPod über Bluetooth auf dieser Einheit hören. Drücken Sie wiederholt zum Wählen von iPodBT.

Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USB- Eingang bedienen. ( 8)

Wenn Sie ein iPhone/iPod an den USB-Eingang anschließen, während Sie die iPod BT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie , um iPod BT zu wählen wenn das Gerät immer noch über Bluetooth angeschlossen ist. BLUETOOTH® (für / ) JS_KWD_KMM_BT304_EN_GE.indd 18JS_KWD_KMM_BT304_EN_GE.indd 18 2/8/2017 4:13:38 PM2/8/2017 4:13:38 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) AUDIOEINSTELLUNGEN Während des Hörens einer Tonquelle... 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. (Für ) Drücken Sie AUD , um direkt auf [AUDIO CONTROL] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Standard:

LEVEL 0 ): Stellt den Subwoofer-Ausgangspegel ein. MANUAL EQ Die Klangelemente (Frequenzpegel, Klangpegel, Q-Faktor) werden in jeder Auswahl vorgewählt.

LEVEL 0 ):Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.) BASS EXTEND

: Schaltet den erweiterten Bass ein. ; OFF : Hebt auf. 100HZ

16KHZ LEVEL –9 bis LEVEL +9

LEVEL 0 ):Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.) Q FACTOR 1.35

:Den Qualitätsfaktor einstellen.

USER : Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wählen Sie [USER] , um die in [MANUAL EQ] vorgenommenen Einstellungen zu verwenden.)

Wählt Ihren bevorzugten Bass-Boost-Pegel.; OFF :Hebt auf. BLUETOOTH® (für / ) Internetradio über Bluetooth Sie können Spotify auf dem iPhone/iPod/Android-Gerät über Bluetooth auf dieser Einheit hören.

Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist. Spotify hören Vorbereitung: Wählen Sie [ON] für [SPOTIFY SRC]

( 5) 1 Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät. 2 Verbinden Sie Ihr Gerät über Bluetooth-Verbindung. ( 12) 3 Drücken Sie wiederholt, um SPOTIFY (für iPhone/ iPod) oder SPOTIFY BT (für Android-Gerät) zu wählen. Die Quelle wird umgeschaltet, und die Sendung startet automatisch.

Sie können das Spotify auf gleiche Weise wie Spotify über USB-Eingang bedienen. ( 11) JS_KWD_KMM_BT304_EN_GE.indd 19JS_KWD_KMM_BT304_EN_GE.indd 19 2/8/2017 4:13:38 PM2/8/2017 4:13:38 PM20 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) AUDIOEINSTELLUNGEN LOUDNESS LEVEL1

LV2 :Wählt Ihre bevorzugten niedrigen und hohen Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten.; OFF :Hebt auf.

:Schaltet den Subwoofer-Ausgang ein.; OFF :Hebt auf. FADER (Gilt nicht, wenn 3-Wege-Übergang gewählt ist.) R15 bis F15

):Stellt die Balance zwischen hinterem und vorderem Lautsprecherausgang ein. BALANCE L15 bis R15

):Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein. VOLUME OFFSET –15 bis

):Nehmen Sie die Voreinstellung des Lautstärkepegels jeder Quelle vor. (Vor der Einstellung wählen Sie eine anzupassende Quelle aus.) SOUND EFFECT SOUND RECNSTR (Klangrekonstruktion) (Gilt nicht für RADIO-Quelle und AUX-Quelle.)

:Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden.; OFF :Hebt auf. SPACE ENHANCE (Gilt nicht für RADIO-Quelle.) SMALL

LRG :Erlaubt virtuelle Verbesserung des Klangraums.; OFF :Hebt auf.

LV3 :Lässt den Klang virtuell realistischer wirken.; OFF :Hebt auf.

:Stellt die von den Lautsprechern gehörte Klangposition virtuell ein.; OFF :Hebt auf.

: Hebt die Frequenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern.; OFF :Hebt auf. SPEAKER SIZE Je nach dem gewählten Übergangstyp ( 6) , 2-Wege-Übergang oder 3-Wege-Übergang werden die Einstellpunkte gezeigt. ( 21) Als Standard ist der 2-Wege-Übergangstyp gewählt. X’OVER DTA SETTINGS Für Einstellungen, 22, Einstellungen der digitalen Zeitanpassung

: Für 2-Wege-Übergang: [SUB-W LEVEL]

[SUBWOOFER SET] ist nur wählbar, wenn [SWITCH PREOUT] auf [SUB-W] gestellt ist. ( 5)

[SUB-W LEVEL] ist nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist. Übergangseinstellungen Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege- Übergang und 3-Wege-Übergang gezeigt. SPEAKER SIZE Wählt entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung.

Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen.

Wenn 2-Wege-Übergang gewählt ist und [NONE] für [TWEETER] von [FRONT]

[REAR] und [SUBWOOFER] für [SPEAKER SIZE] gewählt ist, steht die Einstellung [X ‘ OVER] des Lautsprechers nicht zur Verfügung.

Wenn 3-Wege-Übergang gewählt ist, wenn [NONE] für [WOOFER] von [SPEAKER SIZE] gewählt ist, steht die Einstellung [X’OVER] von [WOOFER] nicht zur Verfügung. X ‘ OVER

[LPFFRQ] : Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter). Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet.

Passt die Stellt die Übergangsflanke an. Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist.

[PHASE]: Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht.

Passt die Ausgangslautstärke des gewählten Lautsprechers an. JS_KWD_KMM_BT304_EN_GE.indd 20JS_KWD_KMM_BT304_EN_GE.indd 20 2/8/2017 4:13:38 PM2/8/2017 4:13:38 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) AUDIOEINSTELLUNGEN Einstellpunkte für 2-Wege-Übergang SPEAKER SIZE FRONT SIZE 8CM

NONE (nicht angeschlossen) REAR 8CM

NONE (nicht angeschlossen)

(Siehe FRONT HPF -Einstellungen oben.)

Einstellpunkte für 3-Wege-Übergang SPEAKER SIZE TWEETER SMALL

NONE (nicht angeschlossen)

Für : Nur wählbar, wenn [SWITCH PREOUT] auf [SUB-W] gestellt ist. ( 5)

Nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist. ( 20) JS_KWD_KMM_BT304_EN_GE.indd 21JS_KWD_KMM_BT304_EN_GE.indd 21 2/8/2017 4:13:38 PM2/8/2017 4:13:38 PM22 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Einstellungen der digitalen Zeitanpassung Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen.

Für die weitere Informationen, Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS]. DTA SETTINGS POSITION Wählt Ihre Hörposition (Bezugspunkt). ALL :Keine Kompensation; FRONT RIGHT : Vorderer rechter Sitz; FRONT LEFT :Vorderer linker Sitz; FRONT ALL :Vorderer Sitz

[FRONT ALL] wird nur angezeigt, wenn

gewählt ist. ( 6) DISTANCE 0CM bis 610CM :Stellen Sie den auszugleichenden Abstand fein ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus.) GAIN –8DB bis 0DB :Nehmen Sie Anpassung der Ausgangslautstärke des gewählten Lautsprechers vor. (Bevor Sie eine Einstellung vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus.)

:Setzt die Einstellungen ( [DISTANCE] und [GAIN] ) der gewählten [POSITION] auf Standardwerte zurück.;

:Hebt auf. CAR SETTINGS Identifizieren Sie Ihren Fahrzeugtyp und die Lage der hinteren Lautsprecher, um die Anpassung für [DTA SETTINGS] vorzunehmen.

MINIVAN(LONG) :Wählt den Typ des Fahrzeugs.; OFF : Keine Kompensation. R-SP LOCATION Wählt die Lage der hinteren Lautsprecher in Ihrem Fahrzeug, um den weitesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt).

REAR DECK :Nur wählbar, wenn [CAR TYPE] als [OFF]

3RD ROW :Nur wählbar, wenn [CAR TYPE] als [MINIVAN] oder [MINIVAN(LONG)] gewählt ist. AUDIOEINSTELLUNGEN

Bevor Sie eine Einstellung für [DISTANCE] und [GAIN] von [DTA SETTINGS] vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus: Wenn 2-Wege-Übergang gewählt ist: FRONT LEFT

SUBWOOFER – Sie können nur [REAR LEFT]

[REAR RIGHT] und [SUBWOOFER] wählen, wenn eine andere Einstellung als [NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. ( 21) Wenn 3-Wege-Übergang gewählt ist: TWEETER LEFT

WOOFER – Sie können nur [WOOFER] wählen, wenn eine andere Einstellung als [NONE] für [WOOFER] unter [SPEAKERSIZE] gewählt ist. ( 21)

[R-SP LOCATION] unter [CAR SETTINGS] ist nur wählbar, wenn: – 2-Wege-Übergang gewählt ist. ( 6) – Eine andere Einstellung als [NONE] ist für [REAR] unter [SPEAKER SIZE] gewählt. ( 21) Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS] Wenn Sie den Abstand von der Mitte der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die Verzögerungszeit automatisch berechnet und eingestellt.

Bestimmen Sie die Mitte der momentan eingestellten Hörposition als Bezugspunkt.

Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechern.

Berechnen Sie die Unterschiede zwischen dem Abstand des am weitesten entfernten Lautsprechers (hinteren Lautsprechers) und anderen Lautsprechern.

Stellen Sie den in Schritt

für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein.

Stellen Sie [GAIN] für einzelne Lautsprecher ein. Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist JS_KWD_KMM_BT304_EN_GE.indd 22JS_KWD_KMM_BT304_EN_GE.indd 22 2/8/2017 4:13:39 PM2/8/2017 4:13:39 PMDEUTSCH

DISPLAY COLOR SELECT (Für / ) Wählen Sie die Farbe für ALL ZONE

ZONE 1 und ZONE 2 getrennt.

Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.)

Wählen Sie eine Farbe für die gewählte Zone. INITIAL COLOR

Sie können Ihre eigene Farbe erzeugen, indem Sie

wählen. Die erzeugte Farbe kann unter

Drücken Sie den Lautstärke-Regler, um auf Detail-Farbabstimmung zu schalten.

) zum Anpassen zu wählen.

Drehen Sie den Lautstärke-Regler, um den Pegel einzustellen (

), und drücken Sie dann den Regler. DIMMER Blenden Sie die Beleuchtung ab.

:Die Abblendung ist eingeschaltet.; OFF :Hebt auf. DIMMER TIME :Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.

Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON] , und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [OFF] , und drücken Sie dann den Regler. (Standard: [ON]

Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.)

: Wählen Sie Ihre bevorzugte Helligkeitsstufe für die gewählte Zone. TEXTSCROLL AUTO

ONCE :Wählt automatisches Scrollen der Displayinformationen, oder einmaliges Scrollen.; OFF :Hebt auf.

ORANGERED DISPLAY-EINSTELLUNGEN Stellen Sie die Abblendung ein Halten Sie DISP gedrückt, um die Abblendung ein- und auszuschalten.

Wenn Sie [DIMMER TIME] eingestellt haben, wird diese Einstellung gelöscht, wenn Sie diese Taste drücken und gedrückt halten. Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . Zonen-Identifikation für Farb- und Helligkeitseinstellungen Zonen-Identifikation für Helligkeitseinstellungen JS_KWD_KMM_BT304_EN_GE.indd 23JS_KWD_KMM_BT304_EN_GE.indd 23 2/8/2017 4:13:39 PM2/8/2017 4:13:39 PM24 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) FEHLERSUCHE Symptom Abhilfe Allgemeines Es wird kein Ton gehört.

Die Lautstärke auf den optimalen Pegel einstellen.

Prüfen Sie die Kabel und Verbindungen.

“MISWIRING CHECK WIRING THEN

PWR ON” erscheint. Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.

“PROTECTING SEND SERVICE”

erscheint. Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.

Es wird kein Ton gehört.

Einheit schaltet nicht ein.

Die im Display gezeigte Information ist falsch. Reinigen Sie die Anschlüsse. ( 30) Das Gerät funktioniert überhaupt nicht. Setzen Sie das Gerät zurück. ( 3) Radio

Der Radioempfang ist schlecht.

Statikrauschen beim Radiohören. Schließen Sie das Antennenkabel fest an. USB/iPod “READING” blinkt weiter. Verwenden Sie nicht zu viele Hierarchie-Ebenen oder Ordner. Verflossene Spielzeit ist nicht richtig. Dies liegt daran, wie die Dateien aufgezeichnet sind. “LOADING” erscheint, wenn Sie durch Drücken von auf den Suchmodus schalten. Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauern, wiederholen Sie den Vorgang später. Richtige Zeichen werden nicht angezeigt (z.B. Albumname).

Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.

Je nach der Anzeigesprache, die Sie gewählt haben ( 5)

können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden. “NA FILE” Achten Sie darauf, dass der Datenträger unterstützte Audiodateien enthält. ( 30) Symptom Abhilfe USB/iPod “NO DEVICE” Schließen Sie ein USB-Gerät an und schalten Sie die Quelle erneut zu USB um. “COPY PRO” Eine kopiergeschützte Datei wird wiedergegeben. “UNSUPPORTED DEVICE” erscheint.

Prüfen Sie, ob das angeschlossene Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateisysteme die unterstützten Formate haben. ( 30)

Bringen Sie das Gerät wieder an. “UNRESPONSIVE DEVICE” erscheint Stellen Sie sicher, dass das Gerät nicht eine Fehlfunktion aufweist, und bringen Sie das Gerät wieder an.

“USB HUB IS NOT SUPPORTED”

erscheint. Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.

Die Quelle wechselt nicht auf “USB” um, wenn Sie ein USB- Gerät anschließen, während Sie eine andere Quelle hören.

“USB ERROR” appears Der USB-Anschluss nimmt mehr Leistung auf als das Designlimit vorgibt. Schalten Sie die Stromversorgung aus und trennen Sie das USB-Gerät ab. Schalten Sie dann die Stromversorgung wieder ein und schließen Sie das USB-Gerät erneut an. Wenn dies das Problem nicht behebt, schalten Sie die Stromversorgung aus und wieder ein (oder setzen Sie die Einheit zurück), bevor Sie das USB-Gerät durch ein anderes ersetzen. “NO MUSIC” Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthält. “iPod ERROR”

Erneutes Anschließen des iPod.

Setzen Sie den iPod erneut zurück. ANDROID

Bei Wiedergabe wird kein Ton gehört.

Ton wird nur vom Android- Gerät ausgegeben.

Verbinden Sie das Android-Gerät neu.

Während der [HAND MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.

Während der [HAND MODE] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.

Starten Sie das Android-Gerät neu.

Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. ( 30) JS_KWD_KMM_BT304_EN_GE.indd 24JS_KWD_KMM_BT304_EN_GE.indd 24 2/8/2017 4:13:39 PM2/8/2017 4:13:39 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Symptom Abhilfe ANDROID Bei [BROWSE MODE] ist Wiedergabe unmöglich.

Stellen Sie sicher, dass KENWOOD MUSIC PLAY APP im Android-Gerät installiert ist. ( 8)

Schließen Sie das Android-Gerät erneut an und wählen Sie den geeigneten Steuermodus.

Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [BROWSE MODE]

( 30) “NO DEVICE” oder “READING” blinkt weiter.

Schalten Sie die Entwickler-Optionen am Android-Gerät aus.

Verbinden Sie das Android-Gerät neu.

Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [BROWSE MODE]

( 30) Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf. Schalten Sie den Stromsparmodus am Android-Gerät aus. “ANDROID ERROR”/“NADEVICE”

Verbinden Sie das Android-Gerät neu.

Starten Sie das Android-Gerät neu. Spotify “DISCONNECTED” USB ist vom Kopfgerät getrennt. Bitte stellen Sie sicher, dass das Gerät richtig über USB angeschlossen ist. “CONNECTING”

Angeschlossen über den USB-Eingang: Das Gerät stillt die Verbindung zur Kopfgerät her. Bitte warten.

Angeschlossen über Bluetooth: Die Bluetooth-Verbindung ist getrennt. Bitte prüfen Sie, ob die Bluetooth-Verbindung und stellen Sie sicher, dass das Gerät und die Einheit gekoppelt und verbunden sind. “CHECK APP” Die Spotify-Anwendung ist nicht richtig verbunden, oder der Benutzer ist nicht angemeldet. Beenden Sie die Spotify-Anwendung und starten Sie sie neu, und melden Sie sich dann bei Ihrem Spotify-Konto an. FEHLERSUCHE Symptom Abhilfe Bluetooth® (für / ) Kein Bluetooth-Gerät ist erkannt.

Suchen Sie erneut vom Bluetooth-Gerät.

Setzen Sie das Gerät zurück. ( 3) Bluetooth-Pairing kann nicht ausgeführt werden.

Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingegeben haben.

Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. ( 12) Echo oder Rauschen wird während eines Telefongesprächs gehört.

Justieren Sie die Mikrofoneinheit-Position. ( 12)

Prüfen Sie die [ECHO CANCEL] -Einstellung. ( 14) Die Telefon-Tonqualität ist schlecht.

Verringern Sie den Abstand zwischen der Einheit und dem Bluetooth- Gerät.

Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird. Sprach-Rufmethode ist nicht erfolgreich.

Verwenden Sie die Sprach-Rufmethode in einer ruhigeren Umgebung.

Verringern Sie den Abstand zum Mikrofon, während Sie den Namen sprechen.

Stellen Sie sicher, dass die gleiche Stimme wie für die Sprach-Kennung registriert verwendet wird. Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.

Verringern Sie den Abstand zwischen dem Gerät und dem Bluetooth- Audioplayer.

Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen.

Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen. Der angeschlossene Bluetooth- Audioplayer kann nicht gesteuert werden.

Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/ Video Remote Control Profile (AVRCP) unterstützt. (Siehe auch Bedienungsanleitung Ihres Audioplayers.)

Trennen Sie den Bluetooth-Player ab und schließen ihn erneut an. JS_KWD_KMM_BT304_EN_GE.indd 25JS_KWD_KMM_BT304_EN_GE.indd 25 2/8/2017 4:13:39 PM2/8/2017 4:13:39 PM26 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Symptom Abhilfe Bluetooth® (für / ) “DEVICE FULL” Die Anzahl registrierter Geräte hat den Höchstwert erreicht. Löschen Sie unbenötigte Geräte und wiederholen Sie den Vorgang. ( 16, DEVICEDELETE) “N/A VOICE TAG” Stellen Sie sicher, dass die gleiche Stimme wie für die Sprach-Kennung registriert verwendet wird. “NOT SUPPORT” Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem oder die Telefonbuch-Übertragung. “NO ENTRY”/“NO PAIR” Kein registriertes Gerät ist über Bluetooth angeschlossen/gefunden. “ERROR” Wiederholen Sie die Bedienung. Wenn “ERROR” erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützt. “NO INFO”/“NO DATA” Das Bluetooth-Gerät kann nicht die Kontaktinformationen erhalten.

“BT ERROR” Setzen Sie die Einheit zurück und probieren Sie den Vorgang erneut. Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den Kundendienst. “SWITCHING NG” Die angeschlossene Telefone unterstützen möglicherweise nicht die Telefon-Umschalten-Funktion. (Für ) Stummschaltung beim Empfang eines Telefonanrufs Schließen Sie die MUTE-Leitung an Ihr Telefon mit einem im Handel erhältlichen Telefonzubehör an. ( 28) Wenn ein Anruf ankommt, wird “CALL” angezeigt. (Die Audiowiedergabe wird unterbrochen.)

Um die Audioanlage auch während eines Anrufs zu hören, drücken Sie . “CALL” verschwindet und die Wiedergabe vom Audiosystem wird fortgesetzt. Wenn der Anruf endet, verschwindet “CALL”. (Die Audiowiedergabe wird fortgesetzt.)

FEHLERSUCHE EINBAU/ANSCHLUSS

Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.

Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.

Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.

Zum Verhindern von Kurzschlüssen: – Isolieren Sie nicht angeschlossene Kabel mit Vinylband. – Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird. – Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen. Vorsicht

Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.

Verbinden Sie nicht die

-Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.

Montieren Sie das Gerät mit einem Winkel von weniger als 30°.

Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.

Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.

Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.

Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße. JS_KWD_KMM_BT304_EN_GE.indd 26JS_KWD_KMM_BT304_EN_GE.indd 26 2/8/2017 4:13:40 PM2/8/2017 4:13:40 PMDEUTSCH

Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den

-Klemme der Autobatterie ab.

Schließen Sie die Kabel richtig an. Siehe Verdrahtungsanschluss. ( 28)

Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe Einbau der Einheit (Einbau im Armaturenbrett).

-Klemme der Autobatterie an.

Drücken Sie zum Einschalten.

Nehmen Sie die Frontblende ab und setzen Sie das Gerät innerhalb von 5 Sekunden zurück. ( 3) Führen Sie die erforderliche Verkabelung aus. ( 28) Armaturenbrett Ihres Autos Biegen Sie die entsprechenden Metalllaschen, um die Einbauhalterung sicher festzuhalten. Entfernen der Einheit

Nehmen Sie die Frontblende ab.

Nehmen Sie den Frontrahmen ab.

Setzen Sie die Ausziehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie in der Abbildung gezeigt. Einbau der Einheit (Einbau im Armaturenbrett) Haken auf der Oberseite Richten Sie den Frontrahmen vor dem Anbringen aus, wie in der Abbildung gezeigt. Teileliste für den Einbau (A) Frontblende (B) Frontrahmen EINBAU/ANSCHLUSS (C) Einbauhalterung (D) Kabelbaum (E) Ausziehschlüssel JS_KWD_KMM_BT304_EN_GE.indd 27JS_KWD_KMM_BT304_EN_GE.indd 27 2/8/2017 4:13:40 PM2/8/2017 4:13:40 PM28 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

REMOTE CONTSTEERING WHEELREMOTE INPUTP. CONTANT CONT

MUTE Sicherung (10 A) Antennenanschluss Blau/Weiß*

(Stromsteuerungskabel/ Antennensteuerungskabel) Hellblau/Gelb (Lekungs- Fernbedienungskabel) Bei Verwendung des optionalen Leistungsverstärkers entweder einen Anschluss an den Stromsteuerungsanschluss oder an den Antennensteuerungsanschluss des Fahrzeugs durchführen Braun (Stummschaltungs- Steuerkabel) Beziehen Sie sich hinsichtlich des Anschlusses an das Kenwood-Navigationssystem auf die Bedienungsanleitung des betreffenden Geräts (Für

An den geerdeten Anschluss anschließen, während das Telefon klingelt oder während Sie einen Anruf erledigen. ( 26) Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen. Zum Lenkrad-Fernbedienungsadapter Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden. EINBAU/ANSCHLUSS Stift Farbe und Funktion (für ISO-Anschlüsse) A4 Gelb

Batterie A5 Blau/Weiß*

Stromsteuerung A7 Rot

Zündung (ACC) A8 Schwarz

Erdungsanschluss (Masse)

Hinterer Lautsprecher (rechts) Für 3-Wege-Übergang: Hochtöner (rechts)

Vorderer Lautsprecher (rechts) Für 3-Wege-Übergang: Mitteltöner (rechts)

Vorderer Lautsprecher (links) Für 3-Wege-Übergang: Mitteltöner (links)

Hinterer Lautsprecher (links) Für 3-Wege-Übergang: Hochtöner (links)

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat: Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten. Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt. GerätFahrzeug A7 (Rot) Zündkabel (Rot) A4 (Gelb) Standardverkabelung Batteriekabel (Gelb) Gelb (A4) Rot (Zündkabel) Rot (A7) Gelb (Batteriekabel) ISO-Anschlüsse Verdrahtungsanschluss HINWEIS: Der Gesamtausgang für den blauen/weißen Draht (*

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Hinterer/Vorderer/Subwoofer-Ausgang Für 3-Wege-Übergang: Hochtöner/Mitteltöner/Tieftöner-Ausgang (Für

Mikrofoneingangsbuchse ( 12) EINBAU/ANSCHLUSS Anschließen der externen Komponenten Hinterer/Subwoofer-Ausgang Für 3-Wege-Übergang: Tieftöner-Ausgang

JS_KWD_KMM_BT304_EN_GE.indd 29JS_KWD_KMM_BT304_EN_GE.indd 29 2/8/2017 4:13:40 PM2/8/2017 4:13:40 PM30 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ZUR BEZUGNAHME Wartung Reinigung des Geräts Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber. Reinigung des Steckverbinders Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen. Weitere Informationen Bei: – Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel – KENWOOD-Originalanwendung – Jegliche neuesten Informationen Besuchen Sie <www.kenwood.com/cs/ce/>. Abspielbare Dateien

Abspielbare Audiodatei für USB-Massenspeichergerät: MP3(.mp3), WMA(.wma), AAC(.aac), AAC(. m4a), WAV (.wav), FLAC (.flac)

Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32 Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.

Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie <www. kenwood.com/cs/ce/audiofiles>. Wissenswertes über USB-Geräte

Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.

Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.

Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5A erkennen. Anschluss (an der Rückseite der Frontblende) Wissenswertes über iPod/iPhone

Sie können den iPod nicht bedienen, wenn “KENWOOD” oder “ ” auf dem iPod angezeigt wird.

Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar. Wissenswertes über Android-Geräte

Diese Einheit unterstützt Android OS 4.1 und höher.

Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.

Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang. Wissenwertes über Spotify

Spotify-Anwendung unterstützt: – iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 oder höher) – iPod touch (5th und 6th generation) – Android OS 4.0.3 oder höher

Spotify ist ein Dritter Dienstanbieter, deshalb bleiben unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle der Dienste können unverfügbar werden.

Bestimmte Funktionen von Spotify können nicht von dieser Einheit bedient werden.

Bezüglich Fragen zur Verwendung der Anwendung wenden Sie sich bitte an Spotify bei <www.spotify.com>. Wissenwertes über Bluetooth

Je nach Bluetooth-Version des Geräts lassen sich manche Bluetooth-Geräte möglicherweise nicht an diese Einheit anschließen.

Diese Einheit arbeitet u.U. nicht mit bestimmten Bluetooth-Geräten.

Die Signalbedingungen sind je nach Umgebung unterschiedlich. JS_KWD_KMM_BT304_EN_GE.indd 30JS_KWD_KMM_BT304_EN_GE.indd 30 2/8/2017 4:13:40 PM2/8/2017 4:13:40 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ZUR BEZUGNAHME Ändern der Display-Information Jedesmal, wenn Sie DISP drücken, wechselt die Anzeige-Information.

Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint “NO TEXT”, “NO INFO” oder andere Information (z.B. Sendername, Spielzeit). Quellenname Display-Information

STANDBY Quellenname (Datum/Uhrzeit)* Quellenname Uhrzeit (zurück zum Anfang) RADIO Frequenz (Datum/Uhrzeit)* Frequenz Uhrzeit (zurück zum Anfang) (Nur für Radio Data System-FM (UKW)-Sender) Sendername (Datum/Uhrzeit)* Radiotext (Datum/Uhrzeit)* Radiotext+ (R.TEXT+) Songtitel (Interpret) Songtitel (Datum/Uhrzeit)* Frequenz (Datum/Uhrzeit)* (zurück zum Anfang) (Nur für Radio Data System-FM (UKW)-Sender) Sendername Radiotext Radiotext+ Titel/Interpret Frequenz Uhrzeit (zurück zum Anfang) USB (Für MP3/WMA/AAC/WAV/FLAC-Datei) Songtitel (Interpret) Songtitel (Albumtitel) Songtitel (Datum/Uhrzeit)* Dateiname (Ordnername) Dateiname (Datum/Uhrzeit)* Spielzeit (Datum/Uhrzeit)* (zurück zum Anfang) (Für MP3/WMA/AAC/WAV/FLAC-Datei) Songtitel /Interpret Albumtitel/Interpret Ordnername Dateiname Spielzeit Uhrzeit (zurück zum Anfang) iPod USB/iPodBT oder ANDROID Wenn [MODE OFF]

[BROWSE MODE] ausgewählt ist ( 9)

Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit)* Spielzeit (Datum/ Uhrzeit)* (zurück zum Anfang) Wenn [MODE OFF]

[BROWSE MODE] ausgewählt ist ( 9)

Songtitel/Interpret Albumtitel/Interpret Spielzeit Uhrzeit (zurück zum Anfang) SPOTIFY/SPOTIFY BT Kontexttitel (Datum/Uhrzeit)* Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit)* Spielzeit (Datum/Uhrzeit)* (zurück zum Anfang) Kontexttitel Songtitel Interpretenname Albumname Spielzeit Uhrzeit (zurück zum Anfang) BT AUDIO (Für

Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit)* Spielzeit (Datum/ Uhrzeit)* (zurück zum Anfang) Songtitel/Interpret Albumtitel/Interpret Spielzeit Uhrzeit (zurück zum Anfang) AUX Quellenname (Datum/Uhrzeit)* Quellenname Uhrzeit (zurück zum Anfang)

: Die Batterie- und Signalstärke des Bluetooth-Geräts werden angezeigt, wen [BATT/SIGNAL] auf [AUTO] gestellt ist. ( 14) JS_KWD_KMM_BT304_EN_GE.indd 31JS_KWD_KMM_BT304_EN_GE.indd 31 2/8/2017 4:13:40 PM2/8/2017 4:13:40 PM32 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Bluetooth (für

(AM) Frequenzbereich 531kHz — 1611kHz (9kHz-Abstimmschritte) Empfindlichkeit (Rauschabstand = 20dB) 28,2V

(AM) Frequenzbereich 153kHz — 279kHz (9kHz-Abstimmschritte) Empfindlichkeit (Rauschabstand = 20dB) 50V USB USB Standard USB1.1, USB2.0 Höchstgeschwindigkeit Dateisystem FAT12/16/32 Maximaler Versorgungsstrom DC 5 V 1,5A Frequenzgang (±1 dB) 20Hz — 20kHz Signal-Rauschabstand (1 kHz) 105 dB Dynamikbereich 90dB Kanaltrennung 85dB MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3 WMA-Decodierung Unterstützt Windows Media Audio AAC-Decodierung AAC-LC “.aac”, “.m4a”-Dateien WAV-Decodierung Linear PCM FLAC-Decodierung FLAC-Datei (Bis zu 96kHz/24Bit) TECHNISCHE DATEN JS_KWD_KMM_BT304_EN_GE.indd 32JS_KWD_KMM_BT304_EN_GE.indd 32 2/8/2017 4:13:43 PM2/8/2017 4:13:43 PMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) TECHNISCHE DATEN Auxiliary Frequenzgang (±3 dB) 20Hz — 20kHz Maximaler Spannungseingang 1 000mV Eingangsimpedanz 30kΩ Allgemeines Betriebsspannung 14,4 V (10,5 V — 16 V zulässig) Maximale Stromaufnahme 10A Betriebstemperaturbereich –10°C — +60°C Einbaumaße (B × H × T) 182mm×53mm×100mm Nettogewicht (einschließlich Frontrahmen, Einbauhalterung) 0,6kg Änderungen ohne Vorankündigung bleiben vorbehalten JS_KWD_KMM_BT304_EN_GE.indd 33JS_KWD_KMM_BT304_EN_GE.indd 33 2/8/2017 4:13:43 PM2/8/2017 4:13:43 PMData Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm)
