BEDIENUNGSANLEITUNG 86203 UNOLD

Bedienungsanleitung Modell 86203

Stand: März 2015 /nr

Copyright ©

Mannheimer StraBe 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0) 6205/94 18-12

E-Mail [e-mail]

Internet www.unold.de

UNOLD

UNOLD

Care + Style

UNOLD

Fan + Heat

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86203

Technische Daten 8

Symbolerklarung. 8

Für Ihre Sicherheit. 8

Kippschutz. 12

Derideale Standort 12

Vor dem ersten Benutzen 12

In Betriebnehmen. 13

Oszillations-Funktion/Schwenkfungtion.....13

Reinigen und Pflogen 14

Überhitzungsschutz 14

Garantiebestimmungen 15

Entsorgung / Umweltschutz 15

Informationen fur den Fachhandel. 15

Service-Adressen 16

Technische gegevens 31

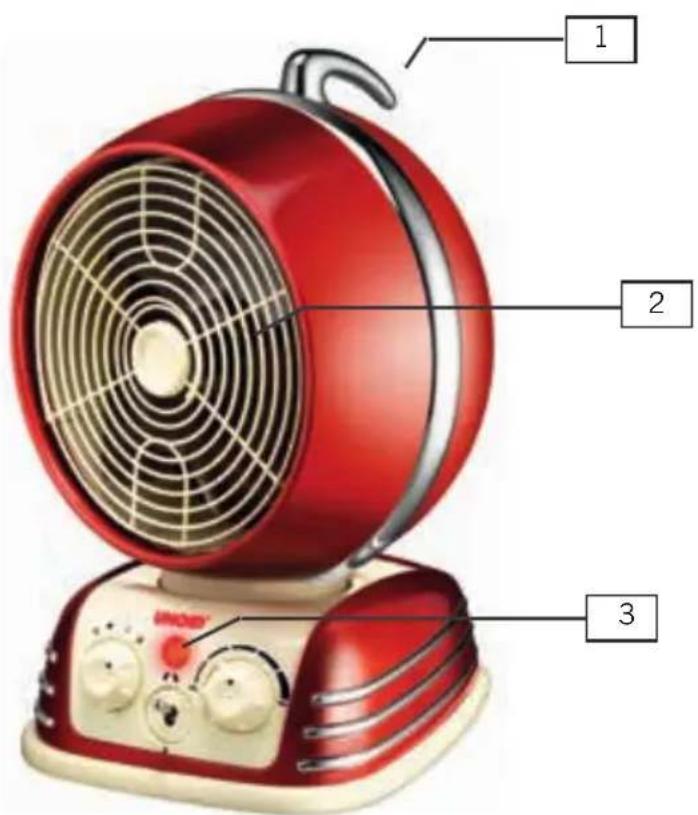

IHR NEUER HEIZLÜFTER

D Ab Seite 8

1 Tragegriff
2 Luftauslass
3 Kontrollleuche

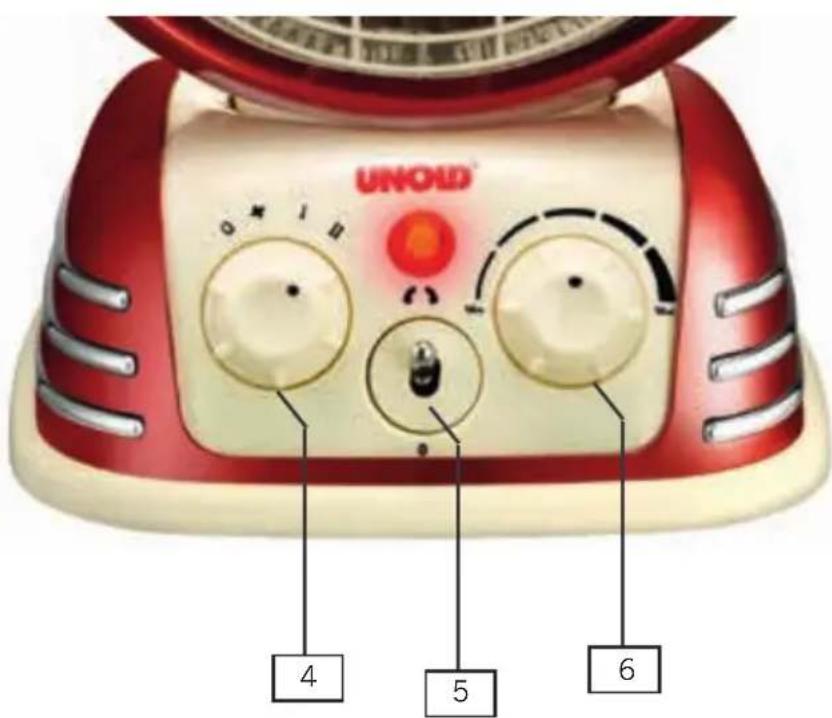

4 Funktion-Schalter
5 Schalter für Oszillation
6 Thermostat-Schalter

GB Page 17

BEDIENUNGSPANLEITUNG MODELL 86203

TECHNISCHE DATEN

Leistung: 2.000 Watt, 220-240 V~, 50 Hz (Stufe I: 1.000 W, Stufe II: 2.000 W)

MaBe: Ca. 22,2 x 22,5 x 30,2 cm

Zuleitung: Ca. 180 cm

Gewicht: Ca. 1,78 kg

Material: Kunststoff

Schutzklasse: II

Ausstattung: 4fach-Funktions-Schalter für Ventilation/Aus/Warmluft/HeiBluft, Thermostat-Schalter mit stufenloser Temperaturregelung, Überhitzungsschutz, Kippschutz, 90^ - Oszillationsfunktion (Schwenkfunktion), praktischer Tragegriff

Zubehor: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sichziehen konnen oder zu Schaden am Gerät führen.

Dieses Symbol weist Sie auf eine eventuelle Verbrennungsgefahr hin. Gehen Sie hier immer weiterethers achtsam vor.

Dieses Symbol weist daraufhin, dass das Gerät nicht mit Gegenständen abgedeckt werden harf.

FÜR IHRE SICHERHEIT

Bitte lessen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Allgemeine Sicherheitshinweise

1. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich

des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Das Gerät ist kein Spielzeug. Das Säubern und die Wartung des Geräts dürfen von Kindern nur unter Aufsicht durchgeführt werden.

1. Kinder unter 3 Jahren sollen den Gerät fernbleiben

oder durchgehend beaufsichtigt werden.

1. Kinder zwischen 3 und 8 Jahren sollen den das Gerät nur dann ein- und ausschalten, wenn es sich in seiner vorgesehenen normalen Bedienungsposition befindet, sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder zwischen 3 und 8 Jahren sollen den das Gerät weder anschließen noch bedieren, saubern oder warten.
2. VORSICHT - Teile desses Produkts konnen sehr heißt werden und Verbrennungen verursachen! Seien Sie bei Anwesenheit von Kindern und gefährdeten Personen besonderss vorsichtig.
3. Kinder sollen den beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speien.
4. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.
5. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.
6. Dieses Gerätarf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betriebenen werden.
7. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüss

sigkeiten ein - es besteht Lebensgebung!

1. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!
2. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungs-zwecke bestimmt, z. B.

Teekuchen in Gesahf ten, Buros oder sonstigen Arbeitsstätten,
zur Verwendung durch Gaste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,
in Privatpensionen oder Ferienhäusern.

1. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels oder anderer Teile senden Sie das Gerät oder die Zuleitungitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemeße Reparaturen konnen zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.
2. Wenn die Anschlussleitung desses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt

werden, um Gefährdungen zu vermeiden.

1. Das Gerätarf nicht mit Zubehör anderer Hersteller oder Marken benutzt werden, um Schäden zu vermeiden.
2. Nach Gebrauch sowie vom dem Reinigen den Netzstecker aus der Steckdoseziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.
3. Wir übernehmen keine Haftung für Schäden, die durch falsche Bedienung, Stromausfall, Frostschäden durch schlechte Wärmeisolierung oder für die jeweilige Raumgroße falsch gewählte Heizleistung entstehen.

Sicherheitshinweise zum Aufstell-len und Betrieb des Gerätes

1. Das Gerät ist nur für trockene, geschlossene Räume geeignet.
2. Betreiben Sie das Gerät nicht in Garagen, Holzschuppen oder ähnlichen Räumen.
3. Stellen Sie das Gerät nur auf einen ebenen, wärmebeständigen Untergrund.
4. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
5. Wickeln Sie die Zuleitung nie um das Gerät, um Schäden am Kabel zu vermeiden.
6. Ziehen Sie den Netzstecker immer am Stecker aus der

Steckdose,ziehen Sie bzwini ne an der Zuleitung,um Schaden am Kabel zu vermeiden.

1. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell Herausgezogen werden kann.
2. Achten Sie darauf, die Zuleitung nicht einzuklemen oder über Ecken zuziehen, um Schaden an der Zuleitung zu vermeiden.
3. Verwenden Sie nach Mogglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabelitte vollständig ab und beachten Sie die Leistungsgrenzendes jeweiligen Kabels.
4. Das Gerät ist während und nach dem Betrieb sehr heißt, achten Sie dazu darauf auf, dass die Zuleitung nicht dieHEYen Geräteile berühren kann.
5. Stellen Sie das Gerät nicht direkt unter eine Steckdose.
6. Das Gerätarf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.
7. Berühren Sie das Gerät niem mit nassen oder feuchten Handen - Lebensgefahr durch Stromschlag!
8. Das Gerät darf aus Sicherheitsgründen nicht für fol

gende Zwecke genutzt werden:

Zum Auftauen von einge
frorenen Fahrzeugscheiben/
Heizen von Fahrzeug-Innen
raumen
In der Tierhaltung bzw.-Tier zucht
Gewerbliche Nutzung

1. Halten Sie einen ausreichenden Sicherheitsabstand (mindestens 1 Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein und sorgen Sie dazu, dass die Luft ungehindert einund ausströmen kann.
2. Verwenden Sie das Gerät nicht, um Wäsche zu trocknen - Brandgefahr.
3. Verlassen Sie nie das Haus, wenn das Gerät eingeschaltet ist.
4. Lassen Sie das Gerät nicht unbeaufsichtigt laufen.
5. Durch die austretende, bereits Luft können Verletzungen

entstehen. Halten Sie daher z. B. Kinder unbedingt vom Gerät fern.

1. Um eine Überhitzung des Gerätes auszuschreiben, dürfen nur Räume, die größter als 4 qm² sind, beheizt werden.
2. Stecken Sie keine Gegenstände in die Geräteöffnungen, es besteht die Gefahr eines Stromschlags.
3. Benutzen Sie keine leicht brennbaren Stoffe oder z. B. Sprays in der Nähe des Gerätes - Brandgefahr!
4. Bewahren Sie das Gerät, wenn es nicht genutzt wird, nur in geschlossenen, trockenen Innenräumen auf.
5. Achten Sie darauf, dass sich kein Staub im Gerät ansammelt und reinigen Sie es regelmäßig.

Das Gerät ist während und nach dem Betrieb sehr heißt - Verbrennungsgefahr!

Verwenden Sie keine Zeitschaltuhren oder andere externe Ein- und Ausschaltsysteme, um das Gerät zu betreiben. Der interne Überhitzungsschutz kann so unbeabsichtigt zurückgesetzt werden, dadurch besteht Brandgefahr.

Decken Sie das Gerät während des Betriebs nie ab, um eine Überhitzung und dadurch entstehende Brandgefahr zu vermeiden.

Nicht in der Höhe von Waschbecken, Badewannen oder anderen mit Wasser gefüllten Behältnissen betreiben. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Es besteht die Gefahr eines Stromschlages.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäß oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

KIPPSCHUTZ

Durch den Kipp-Schutz wird das Gerätsofar ausgeschaltet, sobald es z. B. durch Umkippen in eine Position gerät, die den sicheren Betrieb geghr-

det. Der Kipp-Schutz wird durch einen klinen Schalter am Boden des Gerätes gewährleistet.

DER IDEALE STANDORT

1. Halten Sie ausreichenden Sicherheitsabstand (mindestens einen Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein.
2. Das Gerätarf nur senkrecht in Betrieb genommen werden.
3. Sorgen Sie damit, dass die Luft ungehindert ein- und ausströmen kann - die Luftteinläse des Gerätes dürfen auf keinen Fall verdeckt werden.
4. Stellen Sie das Gerät nur auf einen festen, ebenen Untergrund. Nicht auf weiche Flächen (Sofa, Bett) stellen, da das Gerät umkippen kann.
5. Achten Sie außer dem darauf, das Gerät nicht auf langflorigen Teppichen oder in staubreicher Umgebung aufzustellen.
6. Das Gerätarf aus Sicherheitsgründen nicht in der Nähve von

Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.

1. Stellen Sie das Gerät nicht direkt unter eine Steckdose, und achten Sie darauf, dass die verwendete Steckdose jederzeit leicht zugänglich ist.
2. Prufen Sie, ob die Zuleitung so liegt, dass niemand darüber stolpern kann.
3. Die Zuleitung darf keine Gehäuseteile berühren, da das Kabel schmelzen könnte.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

VOR DEM ERSTEN BENUTZEN

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transport-sicherungen.
2. Prufen Sie, ob alle aufgeführten Teile vorhanden und intakt sind.
3. Beachten Sie alle Punkte, die im Kapitel „Der ideale Standort“

aufgeführrt sind, und suchen Sie einen passenden Standort aus.

1. Wenn Sie das Gerät das ersten Mal nutzen, oder es langere Zeit nicht in Betrieb war, kann es zu leichter Geruchsbildung kommt.

IN BETRIEB NEHMEN

1. Beachten Sie alle Hinweise der Sicherheitsbestimmungen.
2. Stellen Sie sicher, dass Sie einen sicheren Standort gewählt haben.
3. Stecken Sie den Stecker in eine Steckdose (220-240 V\~, 50 Hz).
4. Wahlen Sie die gewünschte Funktion am Funktion-Schalter:

Heizbetrieb

• Stufe „1“ für niedrigere Wärme (ca. 1.000 Watt)
• Stufe „2“ für mehr Wärme (ca. 2.000 Watt)

Wahlen Sie für den Heizbetrieb am Thermostat-Schalter die gewünschte Temperatur, indem Sie den Regler drehen. Der Regler ist stufenlos einstellbar. Die Kontrolleuchte zeigt den Betrieb an.

1. Das Gerät heizt solange, bis die gewünschte Temperatur erreicht ist, danach schaltet sich das Gerät aus. Sobald die Raumtemperatur unter die eingestellte Temperatur

fallt, schaltet sich das Gerät wieder ein.

Ventilatorbetrieb

Stufe „ für die Ventilator-Funktion (kühle Luft)

Achtung: Wenn das Gerät vorher auf Heizbetrieb war, ist die ausströmende Luft zunachst noch warm. Es dauert je nach vorherriger Heizleistung eine gewisse Zeit, bis das Gerät kühle Luft ventiliert. Wenn Sie die Ventilator-Funktion einstellen, müssen Sieden Thermostat-Schalter auf die hochste Position stellen.

1. Um das Gerät auszuschalten, stellen Sie den Schalter auf Position „O" undziehen Sie den Netzstecker.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

OSZILLATIONS-FUNKTION/SCHWENKFUNKTION

1. Damit ist es möglich, den Luftstrom über eine größere Fläche hinweg zu verteilen, da das Gerät in einem gewissen Radius hin- und herschwenkt.

2. Bei jeder Betriebsart kann die Oszillations-Funktion zugeschaltet werden. Drucken Sie hierfür den Schalter nach oben. Mochten Sie das Gerät in einer bestimmten

Position anhalten, betätigen Sie erneut den Schalter.

1. Schalten Sie die Oszillations-Funktion wieder aus, indem Sie auf „0“ schalten, bevor Sie das Gerät ganz ausschalten.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus.
Ziehen Sie den Stecker aus der Steckdose.

Lassen Sie das Gerät gut abkühlen.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.

2. Staub im Gerät konnen Sie entfernen, wenn Sie vorsichtig einen Staubsauger ans Luftauslassgitter halten.

3. Bewahren Sie den Heizlüfter an einem trockenen und sicheren Ort auf, umihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

ÜBERHITZUNGSSCHUTZ

1. Das Gerät ist mit einer doppelten Überhitzungsschutz-Funktion ausgestattet, der das Gerät bei übermaßiger Erwärnung über 70^ ausschaltet.
2. Wenn der Überhitzungsschutz ausgelost wurde, schalten Sierette das Gerät aus,ziehen Sie den Stecker aus der Steckdose und halten Sie das Gerät mindestens 10 Minuten abkühlen.
3. Beseitigen Sie den Ausloser des Überhitzungsschutzes (z. B. zu

viel Staub im Gerät, abgedeckte Luftauslassgitter) und behmen Sie dann das Gerät wieder in Betrieb.

1. Wenn sich das Gerät auch nach Beseitigung der Ursache nicht wieder einschaltenlässt,oder der Überhitzungsschutz ohne erkennbaren Grund einschaltet,nehmen Sieitte Kontakt mit unserem Kundenservice auf.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit behuben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sichitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sieitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freiemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entwickelte Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleib, unsachgemäß Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantiananspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden.

Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkauf oder Handler werden durch diese Garantie nicht eingeschrankt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her ge stellt. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden Dienst konnen die Nutzungsdauer des Gerätes verlangern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sieitte:

Dieses Produkt darf nicht zusammen mit dem normalen Hausmull entsorgt werden. Sie müssen diesen Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern.

Durch das separate Sammeln und Recyclen von Abfallprodukten halten Sie mit, die natürlichen Ressourcen zu schonen und stellen sich, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklart die UNOLD AG, dass sich der Heizlüfter 86203 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 11.09.2013

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

These Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.
