BEDIENUNGSANLEITUNG 86706 UNOLD

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf. Please read the following instructions and keep them on hand for later reference.

Impressum:

Bedienungsanleitung Modell 86706

Stand: März 2015 /nr

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0) 6205/94 18-12

E-Mail [e-mail]

Internet www.unold.de

UNOLD

UNOLD

Care + Style

UNOLD

Fan + Heat

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86706

Technische Daten 8

Symbolerklarung. 8

Für Ihre Sicherheit. 8

Montieren 12

Derideale Standort 14

Bedieren 14

Reinigen und Pflegen. 15

Garantiebestimmungen 16

Entsorgung / Umweltschutz 16

Informationen fur den Fachhandel. 16

Service-Adressen 17

Technische gegevens 34

IHR NEUER HEIZSTRAHLER

D Ab Seite 8

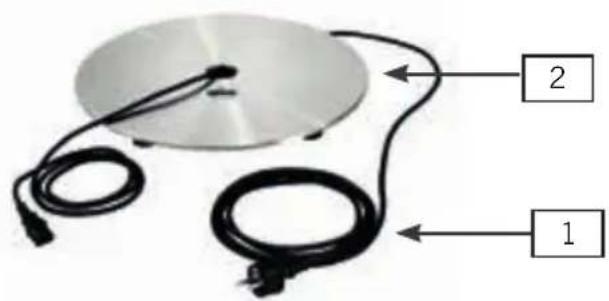

1 Zuleitung
2 Søckel

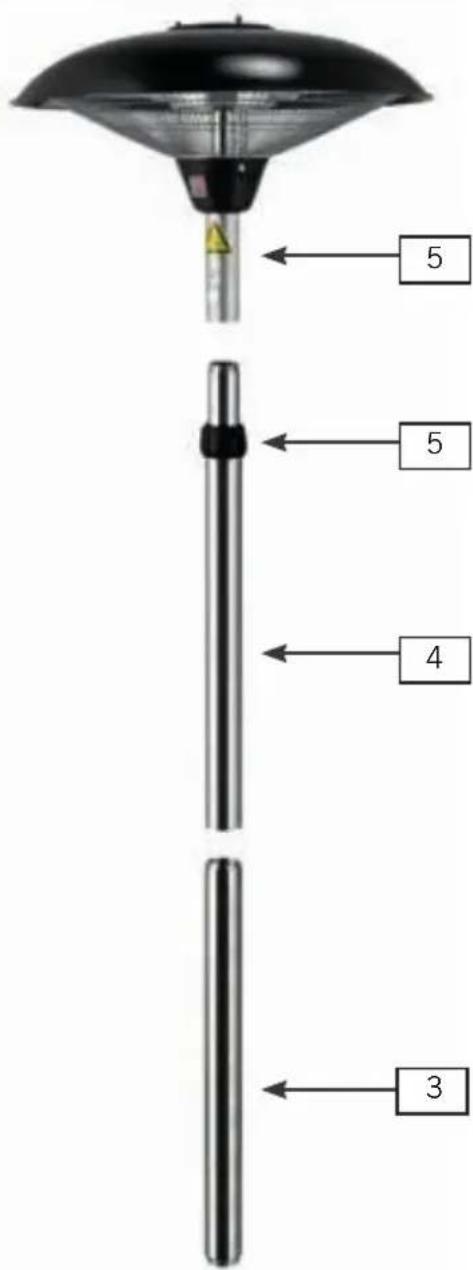

3 Uhteres Standrohr
4 Oberes Standrohr
5 Hohenverstellung Feststellring
6 Reflektor

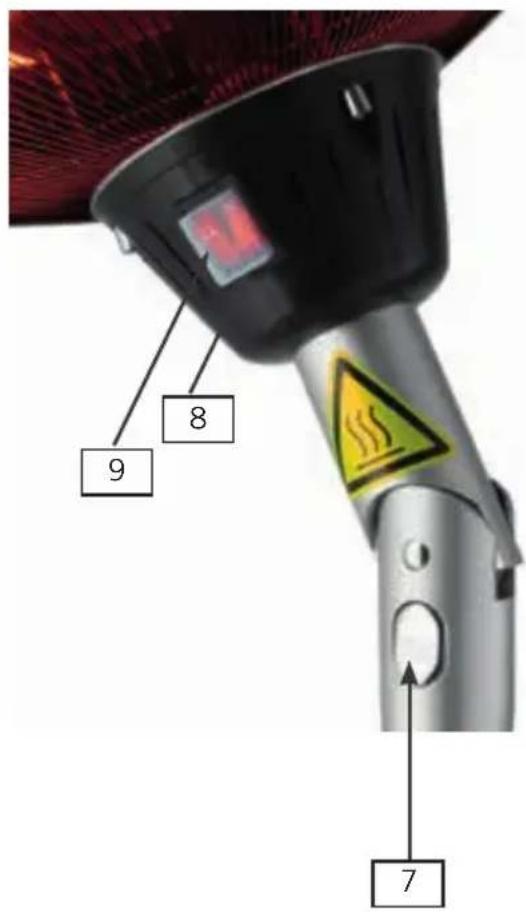

7 Khopf Neigungswinkel
8 Schalter Heizelement 1
9 Schalter Heizelement 2

GB Page 18

BEDIENUNGSPANLEITUNG MODELL 86706

TECHNISCHE DATEN

Leistung: 2.100 Watt, 220-240 V\~, 50 Hz

Maße: Ca. 58,5 x 46,0 x 208,0 cm (L/B/H)

Zuleitung: Ca. 180 cm

Gewicht: Ca. 14,4 kg

Sockel/Halterung: Edelstahl gebürstet

Schutzklasse: IP 44

Ausstattung: 3 Heizstufen, Heizelemente mit Halogen-Technologie, getrennt regelbar, stufenlos hohenverstellbar von 170 bis 208 cm, Kopf bis 30^ neigbar

Zubehor: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sichziehen konnen oder zu Schaden am Gerät führen.

Dieses Symbol weist Sie auf eine eventuelle Verbrennungsgefahr hin. Gehen Sie hier immer weiterethers achtsam vor.

Dieses Symbol weist daraufhin, dass das Gerät nicht mit Gegenständen abgedeckt werden har.

FÜR IHRE SICHERHEIT

Bitte lessen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Allgemeine Sicherheitshinweise

1. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes

unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Das Gerät ist kein Spielzeug. Das Säubern und die Wartung des Gerats dürfen von Kindern nur unter Aufsicht durchgeführt werden.

1. Kinder unter 3 Jahren sollen dem Gerät fernbleiben oder durchgehend beaufsichtigt werden.
2. Kinder zwischen 3 und 8 Jahren sollen das Gerät nur dann

ein- und ausschalten, wenn essich in seiner vorgesehenen normalen Bedienungsposition befindet, sie beaufsichtigt werden oder bezüglich dessicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder zwischen 3 und 8 Jahren sollen das Gerät weder anschließen noch bedieren, saubern oder warten.

1. VORSICHT - Teile desses Produkts konnen sehr heißt werden und Verbrennungen verursachen! Seien Sie bei Anwesenheit von Kindern und gefährdeten Personen besonderss vorsichtig.
2. Kinder sollen den beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speiten.
3. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.
4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.
5. Dieses Gerätarf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betriebenen werden.
6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein - es besteht Lebensgefahr!

7. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

8. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungs-zwecke bestimmt, z. B.

9. Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
   zur Verwendung durch Gaste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,
   in Privatpensionen oder Ferienhäusern.

10. Prufen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels oder anderer Teile senden Sie das Gerät oder die Zuleitungitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäß Reparaturen konnen zu erheblichen Gefahren fur den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

11. Das Gerätarf nicht mit Zubehör anderer Hersteller oder Marken benutzt werden, um Schäden zu vermeiden.
12. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdoseziehen. Das Gerät niemals unbeaufsichtigt setzen, wenn der Netzstecker eingesteckt ist.
13. Wir übernehmen keine Haftung für Schäden, die durch falsche Bedienung, Stromausfall, Frostschäden durch schlechte Wärmeisolierung oder für die jeweilige Raum-

groBe falsch gewählte Heizleistung entstehen.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Das Gerät ist nur für den Außenbereich oder für den Betrieb in sehr große Räumen geeignet.
2. Bei Sturm, Regen, Schneefall usw.arf das Gerat nicht im AuBenbereich genutzt werden.
3. Achten Sie darauf, dass ein ausreichender Abstand (mindestens 100 cm) zu Asten, Büssen, Gehölzen, Möbeln, Gardinen oder anderen brennbaren Gegenständen eingehalten wird. Der Abstand zur Decke muss mindestens 30 cm betragen.
4. Der Heizstrahler-Kopf muss mindestens 180 cm vom Boden entfernt sein.
5. Achten Sie darauf, nicht mit Haaren, Kopfbedeckungen usw. in die Nähe des Reflektors zu kommt: Verbrennungsgefahr!
6. Betreiben Sie das Gerät nicht in Garagen, Holzschuppen oder ähnlichen Räumen.
7. Nie in der Höhe von brennbaren Materialien wie Gas, Benzin, Farben usw. aufstellen.
8. Stellen Sie das Gerät nur auf einen ebenen, wärmebeständigen Untergrund.

9. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.

10. Wickeln Sie die Zuleitung nie um das Gerät, um Schäden am Kabel zu vermeiden.

11. Ziehen Sie den Netzstecker immer am Stecker aus der Steckdose,ziehen Sie damit an der Zuleitung,um Schaden am Kabel zu vermeiden.
12. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.
13. Achten Sie darauf, die Zuleitung nicht einzuklemen oder über Ecken zuziehen, um Schaden an der Zuleitung zu vermeiden.
14. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabelitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.

15. Ziehen Sie den Stecker aus der Steckdose

16. wenn das Gerät nicht -ein wandfrei Funktioniert
    vor jeder Reinigung des Gerätes

17. nach jedem Benutzen

18. Das Gerät ist während und nach dem Betrieb sehr heißt, achten Sie daher daraufuf, dass die Zuleitung nicht dieHEYen Geräteteile berühren kann.

19. Das Gerätarf aus Sicherheitsgründen nicht in der Nähe von Waschbecken,

Badewannen oder Wasseranschlüssen verwendet werden.

1. Berühren Sie das Gerät niem mit nassen oder feuchten Handen - Lebensgefahr durch Stromschlag!

2. Das Gerätarf aus Sicherheitsgründen nicht für folgende Zwecke genutzt werden:

Zum Auftauen von eingefrorenen Fahrzeugscheiben/Heizen von Fahrzeug-Innenraumen
In der Tierhaltung bzw.-Tier zucht Gewerblicheutzung

1. Verwenden Sie das Gerät nicht, um Wäsche zu trocknen - Brandgefahr.
2. Decken Sie das Gerät nicht mit Tuchern oder anderen Gegenständen ab.
3. Lassen Sie das Gerät nicht unbeaufsichtigt laufen.
4. Solange das Geräteingeschaltet ist,arf es nicht an einen anderen Standort gestellt wer

den. Bewegen Sie das Geräterst, wenn es ausgeschaltet ist und ausreichend abgekühltist - Verbrennungsgefahr!.

1. Durch die austretende, heiBe Luft konnen Verletzungen entstehen. Halten Sie daher z. B. Kinder unbedingt vom Gerät fern.
2. Stecken Sie keine Gegenstände in die Geräteöffnungen, es besteht die Gefahr eines Stromschlags.
3. Benutzen Sie keine leichter brennbaren Stoffe oder z. B. Sprays in der Nähe des Gerätes - Brandgefahr!
4. Bewahren Sie das Gerät, wenn es nicht genutzt wird, nur in geschlossenen, trockenen Innenräumen auf.
5. Achten Sie darauf, dass sich kein Staub im Gerät ansammelt und reinigen Sie es regelmäßig. Betreiben Sie das Gerät nicht in straubreicher Umgebung - Gefahr einer Staubexplosion!

Das Gerät ist während und nach dem Betrieb sehr heißt - Verbrennungsgefahr!

Verwenden Sie keine Zeitschaltuhren oder andere externe Ein- und Ausschalsysteme, um das Gerät zu betreiben. Der interne Überhitzungsschutz kann so unbeabsichtigt zurückgesetzt werden, dadurch besteht Brandgefahr.

Decken Sie das Gerät während des Betriebs nie ab, um eine Überhitzung und dadurch entstehende Brandgefahr zu vermeiden.

Nicht in der Nähe von Waschbecken, Badewannen, Teichen, Schwimmbecken oder anderen mit Wasser gefüllten Behältnissen betreiben.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäß oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

MONTIEREN

Wir empfehlen, den Aufbau mit zwei Personen vorzunehmen. Sie benötigen zur Montage einen Kreuzschlitz-Schraubendreher für Schrauben M4.

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern.
2. Prufen Sie, ob alle aufgeführten Teile vorhanden und intakt sind.
3. Fixieren Sie das untere Standrohr (3) am Sockel (2), indem Sie es in die Öffnung im Sockel stecken und durch Drehen des Standrohres festschrauben.
4. Führer Sie die Zuleitung (1) durch den Sockel und das unter Standrohr, so dass die Zuleitung am oberen Ende des Standrohres Herausragt
5. Achten Sie darauf, dass der Stecker für die Steckdose an der Unterseite des Sockels Herausschauen muss. Das Ende der Zuleitung, an dem die Anschlussbuchse montiert ist, muss durch die Rohre gefädelt werden.
6. Prufen Sie, ob das obere Standrohr (4) vollständig ausgezogen ist. Wenn nicht, drehen Sieitte Feststellring (5) auf, ziehen Sie das Rohr auf die komplette Große Heraus und drehen Sie den Feststellring wieder zu.
7. Fadeln Sie die Zuleitung durch das obere Standrohr. Drehen Sien nun das obere Standrohr am unteren Standrohr fest.

1. SchlieBen Sie die Zuleitungsbuchse am Reflektor (6) an. Setzen Sie dann den Reflektor vorsichtig auf das obere Standrohr. Schrauben Sie den Reflektor mit den mitgelieferten Schrauben (M4x8) fest. Nachdem Sie Stecker und Buchse verbunden haben, legen Sie die schwarze Schutzkappe um beides und verschlieBen Sie die Schutzkappe.
2. Verschieben Sie das obere Standrohr auf die gewünschte Höhe und fixieren Sie diese Höhe, indem Sie den Feststellring festdrehen. Achtung: dieser Vorgang ist nur möglich, wenn beim Aufbau Punkt 6 richtig eingehalten wurde, da ansonsten die Zuleitung im Inneren der Rohe zu kurz ist.
3. Die Zuleitung an der Sockelunterseite muss nun noch fixiert werden. Verwenden Sie hierfür die mitgelieferten Schrauben M4 x12) und die beiden Fixierplattchen. Achtung: Die Zuleitung unterhalb des Sockels muss mit dem mitgelieferten Gummimantel geschützt werden! Schrauben Sie die Fixierplattchen an der Sockelunterseite ab, entnahme sie den Gummimantel. Legen Sie den Gummimantel um die Zuleitung und fixieren Sie nun beides wieder mit den Fixierplattchen.
4. Prufen Sie, ob alle Teile richtig miteinander verbunden sind, um einen sicheren Betrieb zu gewährleisten.

DER IDEALE STANDORT

1. Das Gerät ist nur für den Außenbereich oder für den Betrieb in sehr große, gut belufteten Räumen geeignet.
2. Bei Sturm, Regen, Schneefall usw.arf das Gerat nicht im AuBenbereich genutzt werden.
3. Achten Sie darauf, dass ein ausreichender Abstand (mindestens 100 cm) zu Asten, Buschen, Gehölzen, Mobeln, Gardinen oder anderen brennbaren Gegenständen eingehalten wird.
4. Der Abstand zur Decke muss mindestens 30~cm betragen.
5. Das Gerätarf nur senkrecht in Betrieb genommen werden.
6. Stellen Sie das Gerät nur auf einen festen, ebenen Untergrund. Nicht auf weiche Flächen (Sofa, Bett) stellen, da das Gerät umkippen kann.
7. Achten Sie außer dem darauf, das Gerät nicht auf langflorigen

Teppichen oder in staubreicher Umgebung aufzustellen.

1. Das Gerät darf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen, Teichen, Schwimmbecken oder Wasseranschlussen verwendet werden.
2. Stellen Sie das Gerät nicht direkt unter eine Steckdose, und achten Sie darauf, dass die verwendete Steckdose jederzeit leicht zugänglich ist.
3. Prufen Sie, ob die Zuleitung so liegt, dass niemand darüber stolpern kann.
4. Die Zuleitungarf keine Gehäuseteile berühren, da das Kabel schmelzen konnte.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

BEDIENEN

1. Beachten Sie alle Hinweise der Sicherheitsbestimmungen.
2. Stellen Sie sicher, dass Sie einen geeigneten Standort gewählt haben.
3. Stecken Sie den Stecker in eine Steckdose (220-240 V~, 50 Hz, 13 Ampere).
4. Um den Neigungswinkel des Reflektors einzustellen, drucken Sie den silberfarbenen Knopf (7). Biegen Sie dann den Reflektor in die gewünschte Richtung (Ach

tung: der Reflextor lasst sich nur in eine Richtung neigen!), und lessen Sie den Knopf wieder los.

1. Um den Reflektor wieder in die ursprüngliche Lage zu bringen, drücken Sie den Knopf erneut, biegen Sie den Reflektor zurück und halten Sie den Knopf los. Der Knopf muss spürbar einrasten, erst dann ist der Reflektor fixiert.
2. Um die Höhe zu verstellen, verschieben Sie das obere Standrohr auf die gewünschte Höhe und

fixieren Sie diese Höhe, indem Sie den Feststellring festdrehen.

1. Am Reflektor befinden sich zwei Schalter, durch den die beiden Halogen-Heizelemente separat oder gemeinsam genutzt werden konnen:

Heizelement 1 900 Watt
Heizelement 2 1.200 Watt
Beide Heizelemente 2.100 Watt

1. Wahlen Sie die gewünschte Betriebsart und schalten Sie das Gerät an den Schaltern ein.
2. Im Verlauf der ersten paar Minuten nach dem Einsatz des Gerats konnen auf der Oberflächeder Heizelemente zwei dunkle

Punkte erscheinen. Dies ist normal und hat keinen Einfluss auf die Leistung des Geräts.

1. Wenn das Gerät nicht mehr benöttigt wird, schalten Sie das Gerät an den Schaltern auf „0" und ziehen Sie den Netzstecker.
2. Achtung: Wenn das Gerät umkippt, schaltet es sich automatisch aus.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus.
Drücken Sie hierfür beiden
Schalter auf die Position „O“
Ziehen Sie den Stecker aus der
Steckdose.
Lassen Sie das Gerät gut
abkühlen.

1. Verwenden Sie grundsatzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.
2. Sie können das Gehäuse mit einem angefeuchteten Tuch saubern. Trocknen Sie danach das

Gehäuse mit einem trockenen Tuch nach.

1. Tauchen Sie das Gerät niemals in Wasser ein.
2. Bewahren Sie den Heizstrahler an einem trockenen und sicheren Ort auf, umihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.
3. Lassen Sie das Gerät vor erneuter Inbetriebnahme vollständig trocken.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit behuben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sichitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sieitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freiemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entwickelte Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleib, unsachgemäß Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantiananspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden.

Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkauf oder Handler werden durch diese Garantie nicht eingeschrankt.

ENTSORGUNG/UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her ge stellt. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden Dienst konnen die Nutzungsdauer des Gerätes verlangern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sieitte:

Dieses Produkt darf nicht zusammen mit dem normalen Hausmull entsorgt werden. Sie müssen diesen Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern.

Durch das separate Sammeln und Recyclen von Abfallprodukten halten Sie mit, die natürlichen Ressourcen zu schonen und stellen sich, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklart die UNOLD AG, dass sich der Heizlstrahler 86706 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2013

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

These Bedienungsanleitung kann unter http://www.unold.de als pdf-Datei heruntergeladen werden.
