BEDIENUNGSANLEITUNG XL50 Luxaflex

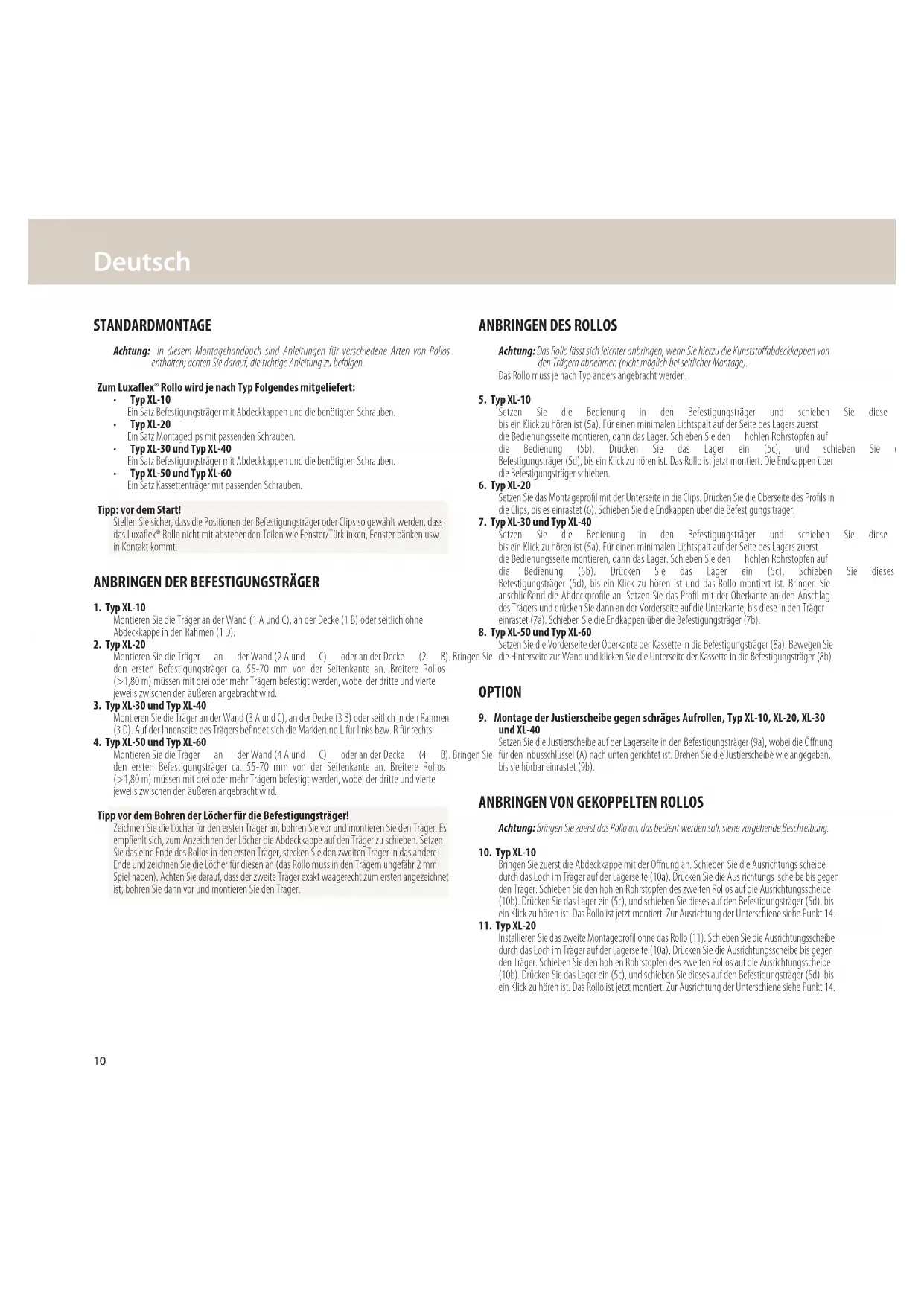

Achtung: In diesem Montagehandbuch sind Anleitungen für verschiedene Arten von Rollos enthalten; achten Sie darauf, die richtige Anleitung zu befolgen.

Zum Luxaflex® Rollo wird je nach Typ Folgendes mitgeliefert:

• Typ XL-10
  Ein Satz Befestigungsträger mit Abdeckkappen und die benötigten Schrauben.
• Typ XL-20
  Ein Satz Montageclips mit passenden Schrauben.
  • Typ XL-30 und Typ XL-40
  Ein Satz Befestigungsträger mit Abdeckkappen und die benötigten Schrauben.
  • Typ XL-50 und Typ XL-60
  Ein Satz Kassetenträger mit passenden Schrauben.

Tipp: vor dem Start!

Stellen Sie sicher, dass die Positionen der Befestigungsträger oder Clips so gewählt werden, dass das Luxaflex® Rollo nicht mit abstehenden Teilen wie Fenster/Türklinken, Fenster bänken usw. in Kontakt kommt.

ANBRINGEN DER BEFESTIGUNGSTRÄGER

1. Typ XL-10

Montieren Sie die Träger an der Wand (1 A und C), an der Decke (1 B) oder seitlich ohne Abdeckkappe in den Rahmen (1 D).

2. Typ XL-20

Montieren Sie die Träger an der Wand (2 A und C) oder an der Decke (2 B), Bringen Sie den ersten Befestigungsträger ca. 55-70 mm von der Seitenkante an. Breitere Rollos (>1,80 m) müssen mit drei oder mehr Trägern befestigt werden, wobei der dritte und vierte jeweils zwischen den äußeren angebracht wird.

3. Typ XL-30 und Typ XL-40

Montieren Sie die Träger an der Wand (3 A und C), an der Decke (3 B) oder seitlich in den Rahmen (3 D). Auf der Innenseite des Trägers befindet sich die Markierung L für links bzw. R für rechts.

4. Typ XL-50 und Typ XL-60

Monteren Sie die Träger an der Wand (4 A und C) oder an der Decke (4 B). Bringen Sie den ersten Befestigungsträger ca. 55-70 mm von der Seitenkante an. Breitere Rollos (>1,80 m) müssen mit drei oder mehr Trägern befestigt werden, wobei der dritte und vierte jeweils zwischen den äußeren angebracht wird.

Tipp vor dem Bohren der Löcher für die Befestigungsträger!

Zeichnen Sie die Löcher für den ersten Träger an, bohren Sie vor und montieren Sie den Träger. Es empfiehlt sich, zum Anzeichnen der Löcher die Abdeckkappe auf den Träger zu schieben. Seizen Sie das eine Ende des Rollos in den ersten Träger, stecken Sie den zweiten Träger in das andere Ende und zeichnen Sie die Löcher für diesen an (das Rollo muss in den Trägern ungefähr 2 mm Spiel haben). Achten Sie darauf, dass der zweite Träger exakt waagerecht zum ersten angezeichnet ist; bohren Sie dann vor und montieren Sie den Träger.

ANBRINGEN DES ROLLOS

Achtung: Das Rollo lässt sich leichter anbringen, wenn Sie hierzu die Kunststoffabdeckkappen von den Trägem abnehmen (nicht möglich bei seitlicher Montage). Das Rollo muss je nach Typ anders angebracht werden.

5. Typ XL-10

Setzen Sie die Bedienung in den Befestigungsträger und schieben Sie diese bis ein Klick zu hören ist (5a). Für einen minimalen Lichtspalt auf der Seite des Lagers zuerst die Bedienungsseite montieren, dann das Lager. Schieben Sie den hohlen Rohrstopfen auf die Bedienung (5b). Drücken Sie das Lager ein (5c), und schieben Sie Befestigungsträger (5d), bis ein Klick zu hören ist. Das Rollo ist jetzt montiert. Die Endkappen über die Befestigungsträger schieben.

6. Typ XL-20

Setzen Sie das Montageprofil mit der Unterseite in die Clips. Drücken Sie die Oberseite des Profils in die Clips, bis es einrastet (6). Schieben Sie die Endkappen über die Befestigungs träger.

7. Typ XL-30 und Typ XL-40

Setzen Sie die Bedienung in den Befestigungsträger und schieben bis ein Klick zu hören ist (5a). Für einen minimalen Lichtspalt auf der Seite des Lagers zuerst die Bedienungsseite montieren, dann das Lager. Schieben Sie den hohlen Rohrstopfen auf die Bedienung (5b). Drücken Sie das Lager ein (5c). Schieben Befestigungsträger (5d), bis ein Klick zu hören ist und das Rollo montiert ist. Bringen Sie anschließend die Abdeckprofile an. Setzen Sie das Profil mit der Oberkante an den Anschlag des Trägers und drücken Sie dann an der Vorderseite auf die Unterkante, bis diese in den Träger einrastet (7a). Schieben Sie die Endkappen über die Befestigungsträger (7b).

8. Typ XL-50 und Typ XL-60

Setzen Sie die Vorderseite der Oberkante der Kassette in die Befestigungsträger (8a). Bewegen Sie die Hinterseite zur Wand und klicken Sie die Unterseite der Kassette in die Befestigungsträger (8b).

OPTION

9. Montage der Justierscheibe gegen schräges Aufrollen, Typ XL-10, XL-20, XL-30 und XL-40

Setzen Sie die Justierscheibe auf der Lagerseite in den Befestigungsträger (9a), wobei die Öffnung für den Inbusschlüssel (A) nach unten gerichtet ist. Drehen Sie die Justierscheibe wie angegeben, bis sie hörbar einrastet (9b).

ANBRINGEN VON GEKOPPELTEN ROLLOS

Achtung: Bringen Sie zuerst das Rollo an, das bedient werden soll, siehe vorgehende Beschreibung.

10. Typ XL-10

Bringen Sie zuerst die Abdeckkappe mit der Öffnung an. Schieben Sie die Ausrichtungs scheibe durch das Loch im Träger auf der Lagerseite (10a). Drücken Sie die Ausrichtungs scheibe bis gegen den Träger. Schieben Sie den hohen Rohrstopfen des zweiten Rollos auf die Ausrichtungsscheibe (10b). Drücken Sie das Lager ein (5c), und schieben Sie dieses auf den Befestigungsträger (5d), bis ein Klick zu hören ist. Das Rollo ist jetzt montiert. Zur Ausrichtung der Unterschiede siehe Punkt 14.

11. Typ XL-20

Installieren Sie das zweite Montageprofil ohne das Rollo (11). Schieben Sie die Ausrichtungsscheibe durch das Loch im Träger auf der Lagerseite (10a). Drücken Sie die Ausrichtungsscheibe bis gegen den Träger. Schieben Sie den hohlen Rohrstopfen des zweiten Rollos auf die Ausrichtungsscheibe (10b). Drücken Sie das Lager ein (5c), und schieben Sie dieses auf den Befestigungsträger (5d), bis ein Klick zu hören ist. Das Rollo ist jetzt montiert. Zur Ausrichtung der Unterschiedene siehe Punkt 14.

12. Typ XL-30 und Typ XL-40

Schieben Sie die Ausrichtungsscheibe durch das Loch im Träger auf ersten Rollos (10a). Drücken Sie die Ausrichtungsscheibe an, bis sie in den Träger einrastet. Schieben Sie den hohlen Rohrstopfen des zweiten Rollos auf die Ausrichtungsscheibe (10b). Drücken Sie das Lager ein (5c), und schieben Sie dieses auf den Befestigungsträger (5d), bis ein Klick zu hören ist. Das Rollo ist jetzt montiert. Zur Ausrichtung der Unterschiene siehe Punkt 14. Bringen Sie anschließend die Abdeckprofile und die Endkappen wie unter Punkt 7 beschrieben an.

13. Typ XL-50 und Typ XL-60

Lassen Sie zwischen dem bedienten Rollo und dem Kassettenträger für Rollo einen Abstand von zirka 50-70 mm (13a). Installieren Sie das zweite System Rollo und ohne Kassetten-Vorderseite, Entfernen Sie hierzu die Endkappen, einen Schraubenzieher hinter die Vorderseite einer Endkappe, drehen Sie Viertelumdrehung (13b) und schieben Sie die Endkappe nach vorne. Wiederholen Sie dies auf der anderen Seite.

Entfernen Sie bei Typ XL-60 zuerst das untere Abdeckprofil, indem Sie es in Pfeilrichtung bewegen (13c). Entfernen Sie das Profil aus der Führung. Entfernen Sie dann bei Typ XL-50 und Type XL-60 das vordere Abdeckprofil. Drücken Sie das vordere Abdeckprofil nach oben (13d) und klicken Sie die Unterkante dann aus der Kassettenhalterung. Jetzt können Sie das Rollo entfernen. Stecken Sie einen Schraubenzieher zwischen den Befestigungsträger und das Lager. Drücken Sie das Lager nach innen (13c). Alternativ: Drücken Sie das Lager von der Außenseite des Befestigungsträgers ein. Ziehen Sie das Rollo nach unten heraus.

Bringen Sie anschließend das zweite System ohne Abdeckprofil un Abdeckkappe muss eine 2 mm große Öffnung zwischen Endkappe der ersten und Träger der zweiten Kassette (13f) sein. Schieben Sie die Ausrichtungsscheibe Träger auf der Lagerseite (10a). Drücken Sie die Ausrichtungsscheibe bis gegen den Träger. Schieben Sie den hohen Rohrstopfen des zweiten Rollos auf die Ausrichtungsscheibe (10b). Drücken Sie das Lager ein und schieben Sie dieses auf den Befestigungsträger, bis ein Klick zu hören ist. Das Rollo ist jetzt montiert. Zur Ausrichtung der Unterschiene siehe Punkt 14. Bringen Sie anschließend die Abdeckprofile an. Setzen Sie das Profil mit der Oberkante an den Anschlag des Trägers (7a) und drücken Sie dann auf die Vorderseite, bis die Unterkante in den Träger einrastet. Bei Typ XL-60 muss der untere Profil noch befestigt werden. Haken Sie das Profil in die Führungslippe an der Kassette ein und drücken Sie es anschließend nach oben, bis es hörbar einrastet (13g). Bringen Sie dann die Abdeckkappen wie unter Punkt 7 beschrieben an.

14. Ausrichten der gekoppelten Rollos

Zur Ausrichtung der Unterschiene das Rollo in Richtung Lager drücken (14a). Die Zähne der Ausrichtungsscheibe werden sichtbar (1). Drehen Sie die Rolle, bis die Unterschienen gleich hängen (2). Fixieren Sie das Rollo dann, indem Sie die Drehscheibe zum Ende des Lagers hin drehen (14b).

DEMONTAGE

15. Demontage des Rollos Typ XL-10

Um das Rollo zu entfernen, das Lager mit einem Schraubenzieher eindrücken (13e). Bevor die Bedienung vom Befestigungsträger abgenommen wird, mit einem Schraubenzieher oder dem Fingernagel am innenliegenden Stift der Bedienung ziehen (15). Alternativ: vorher die Abdeckkappen des Befestigungsträgers entfernen. Dann kann die Bedienung entfernt werden, indem der Knopf außen eingedrückt wird.

16. Demontage des Rollos Typ XL-20

Stecken Sie einen Schraubenzieher zwischen Montageclip und Montageprofil und drücken Sie, um die Unterkante des Profils aus dem Clip zu lösen (16).

17. Demontage des Rollos Typ XL-30 und Typ XL-40

der Schägtererlöse die endkappe vom Träger (13b). Drücken Sie die Unterkante des Profils nach oben und nehmen Sie das Profil aus den Trägern (13d). Um das Rollo zu entfernen, das Lager mit einem Schraubenzieher eindrücken (13e). Bevor die Bedienung vom Befestigungsträger abgenommen wird, mit einem Schraubenzieher oder dem Fingernagel am innenliegenden Stift der Bedienung ziehen (15). Alternativ: Die Bedienung entfernen, indem der Knopf außen eingedrückt wird.

18. Demontage des Rollos aus der Kassette Typ XL-50 und Typ XL-60

daEntlevenbundelerst die Endkappen. Stecken Sie einen Schraubenzieher hinter die Vorderseite einer offindkappe, drehen Sie diesen eine Viertelumdrehung und schieben Sie die Endkappe nach vorne StättenWiedberholen Sie dies auf der anderen Seite.

diesatfernierlöse bei Typ XL-60 zuerst das untere Abdeckprofil, indem Sie es in Pfeilrichtung bewegen. Entnehmen Sie das Profil aus der Führung.

Entfernen Sie dann bei Typ XL-50 und Type XL-60 das vordere Abdeckprofil. Drücken Sie das vordere Abdeckprofil nach oben (13d) und klicken Sie die Unterkante Kassettenhalterung. Entnehmen Sie das Rollo. Stecken Sie einen Schraubenzieher zwischen den Befestigungsträger und das Lager. Drücken Sie das Lager nach Innen (13e). Alternativ: Drücken Sie das Lager von der Außenseite des Befestigungsträgers ein. Ziehen Sie das Rollo nach unten heraus. Bevor die Bedienung vom Befestigungsträger abgenommen wird, mit einem Schrauben zieher oder dem Fingernagel am innenliegenden Stift der Bedienung ziehen (15). Alternativ: Die Bedienung entfernen, indem der Knopf außen eingedrückt wird.

19. Demontäge der Kassette Typ XL-50 und Typ XL-60

Stecken Sie einen Schraubenzieher zwischen Befestigungsträger und Kassette. Drehen Sie dasden Gebahobinzieher eine Viertelumdrehung und entnehmen Sie die Kassette (19).

WARNHINWEIS

• Kleine Kinder können durch So Zugschnüren, Ketten, Gurten und befindlichen Schnüren zum Betätigen Produktes stranguliert werden.
• Schnüre sind aus der Reichweite von Kindern zu halten, um Strangulierung und Verwicklun Der Hals eines Kindes kann in Schnüre verwick
• Betten, Kinderbetten und Möbel sind entfernt von Schnüren für Fensterabdeckungen aufzustellen.
• Schnüre dürfen nicht miteinander verknüpft werden. Es ist sicherzustellen, dass sich Schnüre nicht verwickeln und eine Schlinge bilden.
• Um das Risiko derartiger Unfälle zu verringern, die mitgelieferten Sicherheitsvorrichtungen gemäß der Montageanleitung installieren und verwenden.

Entspricht EN 13120:2009+A1:2014.
