XL40 - Rolladen Luxaflex - Kostenlose Bedienungsanleitung

Produkttyp	Rollstore
Marke	Luxaflex
Modell	XL40
Kategorie	Rollstore
Material des Rohrs	Aluminium
Bedienungstyp	Manuell (Kette oder Feder)
Abmessungen (B x H)	Variabel je nach Bestellung (typisch: 60-240 cm x 100-250 cm)
Geschätztes Gewicht	Ca. 2-3 kg
Stromversorgung	Keine (manuell)
Hauptfunktionen	Verdunkelung, Lichtregulierung, UV-Schutz
Pflege und Reinigung	Staubsaugen mit Polsterdüse oder trockenem weichem Tuch; keine Chemikalien
Kindersicherheit	Konform mit EN 13120:2009+A1:2014; integrierte Strangulationsschutzvorrichtungen (Kette mit Sicherheitsvorrichtung)
Ersatzteile	Abschlusskappen, Montagewinkel, Kupplung, Nivellierer (optional)
Reparierbarkeit	Ersatzteile verfügbar; Demontage möglich für Stoff- oder Mechanikwechsel
Montage	Wand, Decke oder seitlich; mit mitgelieferten Winkeln (Typ XL40: Winkelset mit Abdeckungen)
Storentyp	Aufrollbar mit Rückholfeder und Teleskopendstück
Im Lieferumfang enthaltenes Zubehör	Winkel, Abdeckungen, Schrauben, Anleitung
Garantie	2 Jahre (je nach Händler)

Häufig gestellte Fragen - XL40 Luxaflex

Wie installiere ich meinen Luxaflex XL40 Rollstore?

Befestigen Sie zuerst die Montagewinkel an der Wand, Decke oder seitlich. Verwenden Sie für den XL40 das mitgelieferte Winkelset. Setzen Sie die Bedienmechanik in den Winkel ein, schieben Sie sie bis zum Einrasten und stecken Sie das teleskopische Federendstück in das Rohr. Zum Schluss die Abschlussprofile und Endkappen aufstecken.

Welche Montagearten sind möglich?

Der XL40 kann an der Wand, an der Decke oder seitlich in einer Nische installiert werden. Beachten Sie die Schemata in der Anleitung zur Positionierung der Winkel.

Wie installiere ich zwei gekoppelte Stores (XL40)?

Installieren Sie zuerst den bestellten Store, dann schieben Sie die Kupplung in die Öffnung des Winkels auf der Federseite. Stecken Sie das Endstück des zweiten Stores auf die Kupplung und rasten Sie es ein. Richten Sie die unteren Schienen mit der Einstellscheibe aus.

Wie demontiere ich den XL40 Store?

Entfernen Sie zuerst die Abschlussprofile und Endkappen. Setzen Sie einen Schraubendreher zwischen das Endstück und das Aluminiumprofil, drehen Sie es um eine Vierteldrehung. Drücken Sie dann das untere Profil nach oben, um es aus den Winkeln zu lösen. Zum Entfernen der Mechanik drücken Sie den mittleren Knopf oder ziehen Sie den inneren Stift mit einem Schraubendreher heraus.

Was ist die empfohlene maximale Fallhöhe?

Die Fallhöhe ist nicht spezifiziert, aber Standardrollstores passen für Höhen bis etwa 2,50 m. Bei größerer Höhe konsultieren Sie einen Fachmann.

Wie reinige ich meinen XL40 Store?

Verwenden Sie einen Staubsauger mit weicher Bürste oder ein trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals Chemikalien oder feuchte Reinigungsmittel. Bei hartnäckigen Flecken kann ein leicht feuchtes Tuch verwendet werden, aber sofort trocknen.

Ist der XL40 Store kindersicher?

Ja, er entspricht der Norm EN 13120, die Strangulationsschutzvorrichtungen vorschreibt. Die Ketten sind mit einem Sicherheitssystem ausgestattet. Achten Sie darauf, dass Kabel außerhalb der Reichweite kleiner Kinder sind und nicht verknotet werden.

Was tun, wenn sich der Store nicht mehr richtig aufrollt?

Überprüfen Sie, ob die Rückholfeder blockiert ist. Wenn der Store demontiert ist, können Sie ihn in umgekehrter Reihenfolge wieder zusammenbauen. Andernfalls kann ein Austausch der Bedienmechanik oder die Kontaktaufnahme mit dem Kundendienst erforderlich sein.

Kann ich den Stoff des XL40 Stores austauschen?

Ja, der Stoff kann durch Demontage des Stores gewechselt werden. Entfernen Sie das Rohr, nehmen Sie den alten Stoff ab und installieren Sie den neuen, wobei Sie die Federspannung beachten. Wenn Sie sich unsicher sind, ziehen Sie einen Fachmann hinzu.

Wo finde ich Ersatzteile für den XL40?

Ersatzteile (Winkel, Endkappen, Kupplungen, Abschlussprofile) sind bei autorisierten Luxaflex-Händlern oder online erhältlich. Verwenden Sie die Modellnummer für die Bestellung.

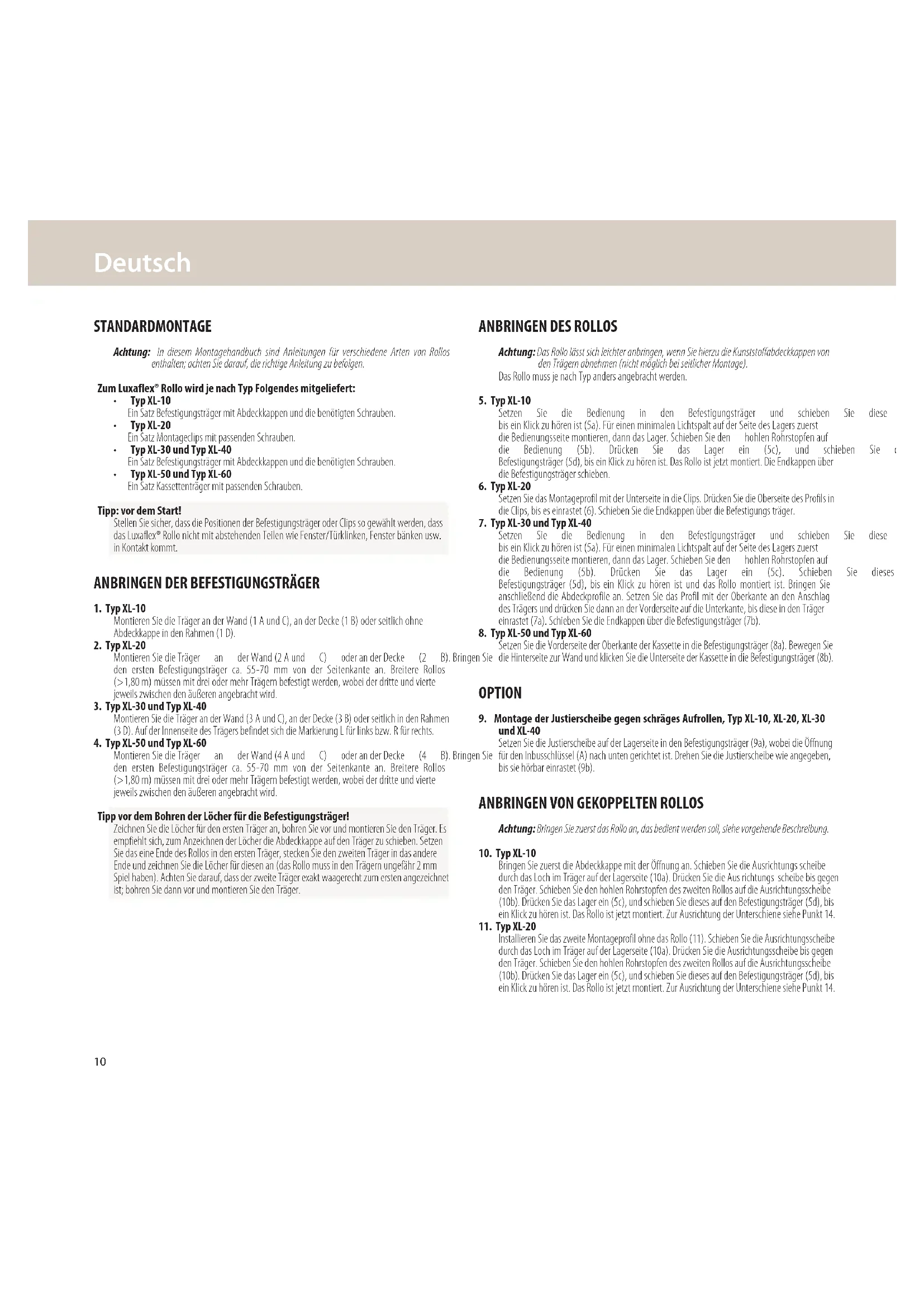

BEDIENUNGSANLEITUNG XL40 Luxaflex

Achtung: In this Montagehandbuch sind Anleitungen fur verschiedene Arten von Rolos enthalten; achen Sie darüber, die richtige Anleitung zu befolgen.

Zum Luxaflex Rollo wird je nach Typ Folgenden mitgeliefert:

Typ XL-10

Ein Satz Befestigungsträger mit Abdeckkappen und die benöttigten Schrauben.

TypXL-20

Fin Satz Montagedips mit passenden Schrauben.

Typ XL-30 und Typ XL-40

Ein Satz Befestigungsträger mit Abdeckkappen und die benöttigten Schrauben.

Typ XL-50 und Typ XL-60

Ein Salz Kassettentrager mit passenden Schrauben.

Tipp: vor dem Start!

Stellen Sie sich, dass die Positionen der Befestigungsträger oder Clips so gewählt werden, dass das Luxaflex® Rollo nicht mit abstehenden Teilen wie Fenster/Türklien, Fenster bänken usw. in Kontakt kommt.

ANBRINGEN DER BEFESTIGUNGSTRÄGER

1. Typ XL-10

Montieren Sie die Träger an der Wand (1 A und C), an der Decke (1 B) oder seitlich ohne Abdeckkappe in den Rahmen (1 D).

2. Typ XL-20

Montieren Sie die Träger an der Wand (2 A und C) oder an der Decke (2 B). Bringen Sie den ersten Befestigungsträger ca. 55-70 mm von der Seiteinkante an. Breitere Rollos (>1,80 m) müssen mit drei oder mehr Trägen befestigt werden, wobei der dritte und vierte jeweils zwischen den außeren angebracht wird. OP

3. Typ XL-30 und Typ XL-40

Montieren Sie die Träger an der Wand (3 A und C), an der Decke (3 B) oder seitlich in den Rahmen (3 D). Auf der Inneseite des Trägers befindet sich die Markierung L für links bzw. R für rechts.

4. Typ XL-50 und Typ XL-60

Monteren Sie die Träger an der Wand (4 A und C) oder an der Decke (4 B). Bringen Sie den ersten Befestigungträger ca. 55-70 mm von der Seitekante an. Breitere Rollos (>1,80 m) müssen mit drei oder mehr Trägern befestigt werden, wobei der dritte und vierte jeweils zwischen den außeren angebracht wird.

Tipp vor dem Bohren der LÖcher für die Befestigungsträger!

Zeichnen Sie die Lücher für den ersten Träger an, bohren Sie vor und montieren Sie den Träger. Es empflicht sich, zum Anzeichern der Lücher die Abdeckkappe auf den Träger zu schiben. Setzen Sie das eine Ende des Rolis in den ersten Träger, stecken Sie den zweiten Träger in das andere Ende und zeichnen Sie die Lücher für diesen an (das Rolis muss in den Trägern ungebärn 2 mm Spiel haben). Achten Sie darauf, dass der zweite Träger exakt waagerecht zum ersten angezeichnet ist; bohren Sie dann vor und montieren Sie den Träger.

ANBRINGEN DES ROLLOS

Achtung: Das Rollo lssst sich leichter anbringen, wenn Sie hierzu die Kunststoffdeckkappen von den Tragen abnehmer (nicht möglich bei seitlicher Montage). Das Rollo muss je nach Typ anders angebracht werden.

5. Typ XL-10

Setzen Sie die Bedienung in den Befestigungsträger und schiben Sie diese bis ein Klick zu horen ist (5a). Für einen minimalen Lichtspalt auf der Seite des Lagers zuerst die Bedienungsseite montieren, dann das Lager. Schiben Sie den hohlen Rohrstopfen auf die Bedienung (5b). Drücken Sie das Lager ein (5c), und schiben Sie Befestigungsträger (5d), bis ein Klick zu horen ist. Das Rolle ist jetzt montiert. Die Lndkappen über die Befestigungsträger schiben.

6. Typ XL-20

Setzen Sie das Montageprofil mit der Unterseite in die Clips. Drücken Sie die Oberseite des Profils in die Clips, bis es einrastet (6). Schreiben Sie die Endkappen über die Befestigungsträger.

7. Typ XL-30 und Typ XL-40

Setzen Sie die Bediunung in den Befestigungsträger und schieben bis ein Klick zu horen ist (Sa). Für einen minimalen Lichtspalt auf der Seite des Lagers zuerst die Bediunungsseite montieren, dann das Lager. Schieber sie den hohen Rohrstopfen auf die Bediunung (Sb). Drücken Sie das Lager ein (Sc). Schieber Befestigungsträger (5d), bis ein Klick zu horen ist und das Rollo montiert ist. Bringen Sie anschließend die Abdeckprofil an. Setzen Sie das Profil mit der Oberkante an den Anschlag des Trägers und drucken sie clann an der Vorderseite auf die Unterkante, bis diese in den Träger einrastet (7a). Schieber Sie die Endkappen über die Befestigungsträger (7b).

8. Typ XL-50 und Typ XL-60

Setzen Sie die Vorderseite der Oberkante der Kassette in die Befestigungsträger (8a). Bewegen Sie die Hinterseite zur Wand und klichen Sie die Unterverteile der Kassette in die Befestigungsträger (8b).

OPTION

9. Montage der Justierscheibe gegen schräges Aufrollen, Typ XL-10, XL-20, XL-30 und XL-40

Setten Sie die Justierscheibe auf der Lagersteine in den Befestigungsträger (9a), wobei die Öffnung für den Inbusschlussl (A) nach unter gerichtet ist. Drehen Sie die Justierscheibe wie angegeben, bis sie hörbar einstarst (9b).

ANBRINGEN VON GEKOPPELTEN ROLLOS

Achtung: Bringen Sie zuerst das Rollo an, das bedient werden soll, siehe vorgenende Beschreibung.

10. Typ XL-10

Bringen Sie zuerst die Abdeckkappe mit der Öffnung an. Sieben Sie die Ausrichtungscheibe durch das Loch im Träger auf der Lageraine (10a). Drücken Sie die Aus nichtungscheibe bis gegen den Träger. Schiben sie den honnen Rohr stopfen des zweiten Rollos auf die Ausrichtungsscheibe (10b). Drücken Sie das Lager ein (5c), und schiben Sie these auf den Befestigungsräger (5d), bis ein Klick zu horen ist. Das Rollo ist jetzt montiert. Zur Ausrichtung der Unterschiede siehe Punkt 14.

11. Typ XL-20

Installieren Sie das zweite Montageprofil ohne das Rollo (11). Schiben Sie die Ausrichtungsscheibe durch das Loch im Träger auf der Lagerasse (10a). Drucken Sie die Ausrichtungsscheibe bis gegen den Träger. Schiben Sie den hohen Rohr stopfen des zweiten Rollos auf die Ausrichtungsscheibe (10b). Drucken Sie das Lager (5c), und schiben Sie dieises auf den Befestigungsträger (5d), bis ein Klick zu horen ist. Das Rollo ist jetzt montiert. Zur Ausrichtung der Unterschiedene siehe Funkt 14.

12. Typ XL-30 und Typ XL-40

Schieben Sie die Ausrichtungsscheibe durch das Loch im Träger auf.
ersten Rollos (10a). Drucken Sie die Ausrichtungsscheibe an, bis sie in den Träger einrastet.
Schieben Sie den hohen Rohrstopfen des zweiten Rollos auf die Ausrichtungsscheibe (10b).
Drucken Sie das Lager ein (5c), und sieben Sie die ces auf den Befestigungstrager (5d), bis ein Klick zu hiren ist. Das Rollo ist jetzt montiert. Zur Ausrichtung der Unterschiede sieknt Punkt 14.
Bringen Sie anschließend die Abdeckprofil und die Endkappen wie unter Punkt 7 beschrieben an.

13. Typ XL-50 und Typ XL-60

Lassen Sie zwischen dem bedienten Rollo und dem Kassettentrager für Rollo einen Abstand von zirka 50-70 mm (13a). Installieren Sie das zweite System Rollo und ohne Kassetten-Vorderseite, Entfern den Sie hierzu die Endkappen. einen Schraubenzieher hinter die Vorderseite einer Endkappe, drehen Sie Viertelumdrehung (13b) und schiben Sie die Endkappe nach vorne. Wiederholen Sie dies auf der anderen Seite.

Entfernen Sie bei Typ XL-60 zuerst das untere Abdeckprofil, indem Sie in Pfeilrichtung bewegen (13c). Entfernen Sie das Profil aus der Fufnung. Entfernen Sie dann bei Typ XL-50 und Type XL-60 das vordere Abdeckprofil. Drucken Sie das vordere Abdeckprofil nach offen (13d) und klincken Sie die Untertante dann aus der Kassettenhalterung.Jetzt konnen Sie das Rollo entfernen. Stecken Sie einen Schraubenzieher zwischen den Befestigungstrager und das Lager.Drucken Sie das Lager nach innen (13e).
Alternativ: Drucken Sie das Lager von der AuBenseite des Befestigungstragers ein. Ziehen Sie das Rollo nach unten hereus.

Bringen Sie anschließend das zweite System ohne Abdeckprofil um Abdeckkappe muss eine 2mm große Öffnung zwischen denkappe der ersten und Trager der zweiten Kassette (13f) sein. Schieben Sie die Ausrichtungsscheibe Trager auf der Lageseite (10a). Drucken Sie die Ausrichtungsscheibe bis gegen den Trager. Schlieben Sie den hohlen Rohrstopfen des zweiten Rollos auf die Ausrichtungsscheibe (10b). Drucken Sie das Lager ein und schiben Sie die sies auf den Befestigungsräger, bis ein Klick zu horen ist. Das Rollo ist jetzt montiert. Zur Ausrichtung der Unterschiedene siehe Punkt 14. Bringen Sie anschließend die Abdeckprofil an. Setzen Sie das Profil mit der Oberkante an den Anschlag des Tragers (7a) und drucken Sie dann auf die Vorderseite, bis die Unterkante in den Trager einrastet. Bei Typ XL-60 muss der weitere Profil noch befestigt werden. Haken Sie das Profil in die Führungslippe an der Kassette ein und drucken Sie as anschließend nach oben, bis es hörbar einrastet (13g). Bringen Sie dann die Abdeckkappen wie unter Punkt 7 beschrieben an.

14. Ausrichten der gekoppelten Rollos

Zur Ausrichtung der Unterschiede das Rollo in Richtung Lager drücken (14a). Die Zähne der Ausrichtungsscheibe werden sightbar (1). Drehen Sie die Rolle, bis die Unterschieden gleich hängen (2). Fixieren Sie das Rollo dann, indem Sie die Drehscheibe zum Ende des Lagers hin drehen (14b).

DEMONTAGE

15. Demontage des Rollos Typ XL-10

Umi das Rollo zu entfernen, das Lager mit einem Schraubenzieher eindrucken (13e). Bevor die Bedienung vom Befestigungsträger abgenommen wird, mit einem Schraubenzieher oder dem Fingernagel am innemliegenden Stift der Bedienung ziehen (15).
Alternativ: vorher die Aodeckkappen des Befestigungsträgers entfernen. Dann kann die Bedienung entfern werden, indem der Knopf außer eingedruckt wird.

16. Demontage des Rollos Typ XL-20

Steenie eien Schraubenzieher Zwischen Montageclip und Montageprofil und drucken Sie, um die Unterkante des Profils aus dem Clip zu lose (16).

17. Demontage des Rolis Typ XL-30 und Typ XL-40

der Staigbene die dieckappe vom Trager (13b). Drucken Sie die Unterkante des Profils nach offen und behmen Sie das Profil aus den Trägern (13d). Um das Rollo zu entfernen, das Lager mit einem Schraubenzieher eindricken (13e). Bevor die Bediunung vom Befestigungstrager abgenommen wird, mit einem Schraubenzieher oder dem Fingernagel am innenliegenden Stift der Bedienung zichen (15). Alternativ: Die Bediunung entfernen, indem der Knopf auBen eingedruck wird.

18. Demontage des Rollos aus der Kassette Typ XL-50 und Typ XL-60

daEntefenwerB Siedemrst die Endkappen. Stecken Sie einen Schraubenziher hinter die Vorderasse einer olfremdkappe, drehen Sie diesen eine Viertelumdrehung und schieber den Si die Endkappe nach vorne St(6)Wicsholten Si das auf der anderen Seite. dieEntfernerebe bei Typ XL-60 zuerst das unter Abdeckprofil, indem Si es in Pfeilrichtung bewegen. Entchenen Si das Profil aus der Fuhnung.

Entfernen Sie dann bei Typ XL-50 und Type XL-60 das vorder Abdeckprofil. Drucken Sie das vorder Abdeckprofil nach oben (13d) und klichen Sie die Unterkante Kassettenhalterung. Entnahmen Sie das Rollo. Stecken sie einen Schraubenzicher zwischen den Befestigungstrager und das Lager. Drucken sie das Lager nach innen (13e).
Alternative: Drucken Sie das Lager von der AuBenseite des Befestigungstragers ein. Ziehen Sie das Rolto nach unter hinaus.
Bevor die Bedienung vom Befestigungstrager abgenommen wird, mit einem Schrauben zicher oder dem Fingernagel am innenliegenden Stift der Bedienung ziehen (15).
Alternative: Die Bedienung entfern, indem der Knopf auBen eingedrück wird.

19. Demonfage der Kassette Typ XL-50 und Typ XL-60

Steen Sie einen Schraubenzieher zwischen Befestigungstrager und Kassette. Drehen Sie daschen Schraubenboinlicher eine Viertelumdhreung und entnemen Sie die Kassette (19).

WARNHINWEIS

• Kleine Kinder konnen durch S Zugschniren, Ketten, Gurten und befindlichen Schniren zum Betätigtem Produkttes stranguliert werden.

• Schnüre sind aus der Reichweite von Kindern zu halten, um Strangulierung und Verwicklun Der Hals eines Kindes kann in Schnüre verwick
• Betten, Kinderbetten und Möbel sind enternt von Schnüren für Fensterabdeckungen aufzustellen.
• Schnüre)dürfen nicht miteinander verknüpf werden. Esist sicherzustellen, dass sich Schnüre nicht verwickeln und eine Schlinge bilden.
• Um das Risiko derartiger Unfälle zu verringn, die mitgelieferten Sicherheitsvorrichtungen gemäß der Montageanleitung installieren und verwenden.
  Entspricht EN 13120:2009+A1:2014.
