TV EasyFlex XL - Wandhalterung Goobay - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Flachbildschirm
Marke	Goobay
Modell	TV EasyFlex XL
Referenzen	51887 (silber), 51890 (schwarz) für Größen 23-55" ; 51901 (silber), 51902 (schwarz) für Größen 37-70"
Kompatible Bildschirmgrößen	51887/51901 : 23-55 Zoll ; 51890/51902 : 37-70 Zoll
VESA-Norm	51887/51901 : max. 400x200 mm ; 51890/51902 : max. 600x400 mm
Maximale Belastung	75 kg
Neigungswinkel	Bis zu -15°
Schwenkwinkel	0° (fest, kein Schwenken)
Wandabstand	78 mm
Abmessungen (L x H x T)	51887/51901 : 514 x 370 x 78 mm ; 51890/51902 : 810 x 505 x 78 mm
Gewicht	51887/51901 : 3,05 kg ; 51890/51902 : 3,8 kg
Farbe	Silber (51887/51901) oder Schwarz (51890/51902)
Material	Stahl
Lieferumfang	Wandhalterung (1), Wandschrauben (6), Betondübel (6), Unterlegscheiben (6), Adapterhalter links/rechts (je 1), Schrauben M5, M6, M8, Unterlegscheiben, Abstandshalter
Erforderliche Werkzeuge	Bohrmaschine, Betonbohrer 10x60 mm, Wasserwaage, Kreuzschlitzschraubendreher, Bleistift, Leitungssucher, zweite Person
Verwendungszweck	Montage von Flachbildschirmen an senkrechter Wand, nur für den Innenbereich
Garantie	2 Jahre (Neugerät)
Pflege und Reinigung	Mit trockenem Tuch reinigen; bei hartnäckigen Flecken leicht feuchtes Tuch; keine Reinigungsmittel verwenden; Winkel mit leichtem Öl schmieren
Sicherheitshinweise	Festigkeit der Wand prüfen; geeignete Dübel verwenden; Produkt nicht modifizieren; Kinder von Kleinteilen fernhalten; bei schweren Lasten zu zweit arbeiten

Häufig gestellte Fragen - TV EasyFlex XL Goobay

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, einen Betonbohrer 10 x 60 mm, eine Wasserwaage, einen Kreuzschlitzschraubendreher, einen Bleistift, einen Leitungssucher und idealerweise eine zweite Person zur Hilfe.

Wie überprüfe ich, ob meine Wand die Halterung tragen kann?

Überprüfen Sie die Dicke und Zusammensetzung der Wand. Für Beton- oder Vollsteinwände verwenden Sie die mitgelieferten Dübel. Für andere Wandtypen konsultieren Sie einen Fachmann. Verwenden Sie einen Leitungssucher, um elektrische Kabel zu vermeiden.

Was ist die maximale Belastung, die die TV-Halterung EasyFlex XL tragen kann?

Die maximale Belastung beträgt 75 kg. Stellen Sie sicher, dass Ihr Fernsehgerät dieses Gewicht nicht überschreitet.

Mein Fernseher hat eine gewölbte Rückseite, wie montiere ich ihn?

Befolgen Sie die Anweisungen für Flachbildschirme mit gewölbter Rückseite: Verwenden Sie die TV-Abstandshalter (M-G und M-H) zwischen den Adapterhaltern und dem Bildschirm, um die Krümmung auszugleichen.

Kann ich den Fernseher nach der Installation neigen?

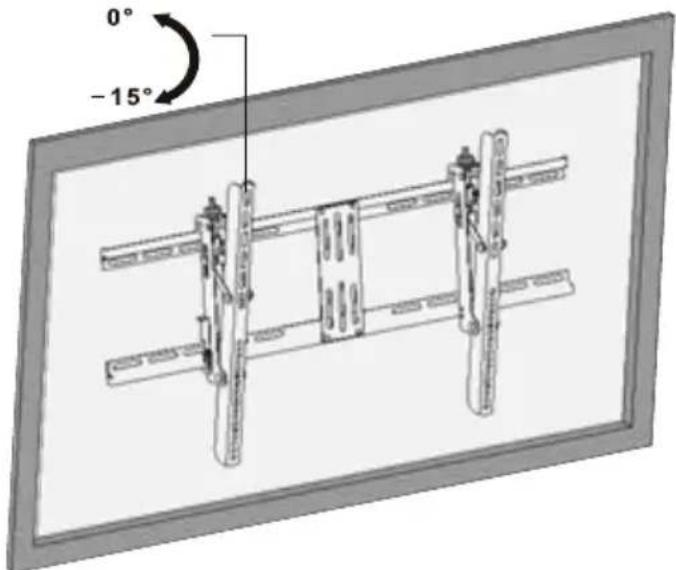

Ja, die Halterung ermöglicht eine Neigung bis zu -15° (nach unten). Seitlich schwenkbar ist sie nicht.

Welche Schrauben verwende ich zur Befestigung der Halterungen am Fernseher?

Verwenden Sie die mitgelieferten Schrauben entsprechend den Gewindeeinsätzen Ihres Fernsehgeräts: M5, M6 oder M8 in verschiedenen Längen (14, 20, 30 mm). Verwenden Sie keine zu langen Schrauben, um den Bildschirm nicht zu beschädigen.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein trockenes Tuch. Bei hartnäckigen Flecken ein leicht feuchtes Tuch. Verwenden Sie keine Reinigungsmittel. Schmieren Sie die Winkel mit leichtem Maschinenöl.

Was tun, wenn sich die Schrauben mit der Zeit lockern?

Überprüfen Sie regelmäßig die Befestigungen. Wenn Schrauben locker sind, ziehen Sie sie mäßig nach. Nicht zu fest anziehen, um das Gewinde nicht zu beschädigen.

Ist die Halterung mit meinem Sony TV (VESA 300x300) kompatibel?

Ja, die Modelle 51890/51902 akzeptieren bis zu 600x400 mm, daher ist 300x300 kompatibel. Überprüfen Sie die VESA-Norm Ihres Fernsehgeräts im Handbuch.

Wie demontiere ich den Fernseher von der Halterung?

Gehen Sie in umgekehrter Reihenfolge der Montage vor: Lösen Sie die Verschlussplatten, schieben Sie sie nach unten, heben Sie dann den Bildschirm vorsichtig mit Hilfe einer zweiten Person aus der Wandhalterung.

BEDIENUNGSANLEITUNG TV EasyFlex XL Goobay

1 Sicherheitshinweise.... 3

1.1 Allgemeines.... 3

1.2 Benutzergruppen.... 4

1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang.... 5

2.2 benötigtes Werkzeug.... 6

3 Bestimmungsgemäßer Gebrauch.... 7

3.1 Nutzungsbeschränkungen 7

4 Montage....7

4.1 Vorbereitung 7

4.2 Wandmontage 7

4.3 Flachbildschirmmontage 8

4.3.1 Flachbildschirme mit flacher Rückseite 9

4.3.2 Flachbildschirme mit gewölbter Rückseite 9

4.4 Einhängen und Sichern des Flachbildschirms 10

5 Einstellen des Flachbildschirms 11

6 Gewährleistung und Haftung 11

7 Pflege, Wartung, Lagerung und Transport 12

8 Problembehebung 13

9 Technische Daten 13

10 Informationen zum VESA-Standard 13

11 Entsorgungshinweise.... 14

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an Ihren Händler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmaterial ersticken.

Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkteile und Zubehör sicher platzie ren, installieren und transportieren.

Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.

Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schneiden.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produkteile

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.

Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und ggf. seitlich ausschwenken.

Gefahr durch Selbsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produkteile noch Zubehör!

Sachschaden durch inkompatible Produktkombinationen

Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen können Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit lassen.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.

Stabilität des Systems nach Montage regelmäßig prüfen.

1.2 Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppe
Montage, Demonta-ge, Pflege, Lage-rung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen>> Von Kindern und Personen mit eingeschränkten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte>> spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzergruppen

1.3 Warnstufen

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die kompakte und flache Bauweise unterstützt ein individuelles, platzsparendes Anbringen. Nach dem Montieren ist der Wandhalter nahezu unsichtbar. Er ist neigbar aber nicht schwenkbar.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
Wandhalter A 1
Wandschraube 6.3x55		W-A 6
Betondübel		W-B 6
Unterlegscheibe D6		W-C 6
Flachbildschirmmontage
Adapterhalterung links B 1
Adapterhalterung rechts		C 1
M5x14		M-A 4
M6x14		M-B 4

M8x20 M-C 4
M6x30		M-D 4
M8x30		M-E 4
Unterlegscheibe		M-F 4
TV-Abstandhalter		M-G 8
TV-Abstandhalter		M-H 4

Tab.2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab.3: benötigtes Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenräumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prüfen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.

Kompatibilität sicherstellen

Sachschaden durch inkompatible Produktkombinationen
ACHTUNG	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über- einstimmen oder im angegebenen Bereich liegen.

Tab.4: Kompatibilität sicherstellen

4.2 Wandmontage

Vorsicht	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
	>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwählen.
	>> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!
	>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Tab.5: Wandmontage

1. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen in der Wand befinden und beschädigen Sie diese nicht.
2. Benutzen Sie eine Wasserwaage, um die Bohrlöcher zu markieren.
3. Bohren Sie die 6 Löcher mit einem 10mm-Steinbohrer 60mm tief.
   Es müssen 4 Löcher oben und 2 Löcher gebohrt werden.
4. Stecken Sie jeweils einen Wanddübel (W-B) in die Bohrlöcher.

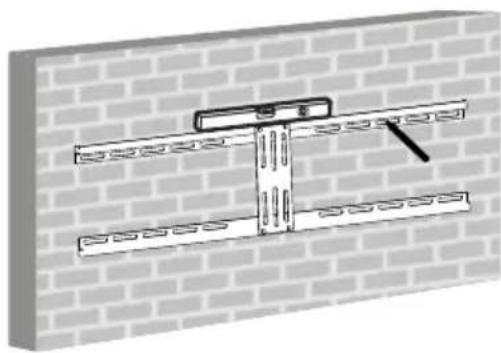

5. Bringen Sie den Wandhalter (A) mit den Wandschrauben (W-A) und den Unterlegscheiben (W-C) an.

4.3 Flachbildschirmmontage

	Verletzungsgefahr durch Stolpern und Sturz>> Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren.
	Sachschaden durch ungeeignete Vorgehensweise>> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen.>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab.6: Flachbildschirmmontage

4.3.1 Flachbildschirme mit flacher Rückseite

Fig.2: Flachbildschirme mit flacher Rückseite

1. Lehnen Sie den Flachbildschirm vertikal gegen eine weiche, großflächige Unterlage oder eine Wand und sichern Sie ihn gegen Kratzer und Umkippen.

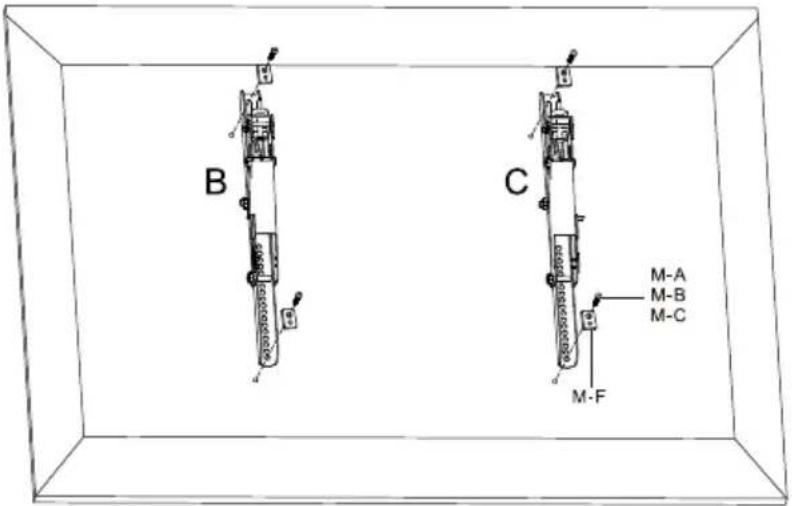

2. Montieren Sie die Adapterhalterungen (B) und (C) mit den Unterlegscheiben (M-F) und den zu Ihrem Flachbildschirm passenden Schrauben wie abgebildet jeweils an der Geräteober- und Unterseite.

Achten Sie darauf, dass sich die Langlöcher der Adapterhalterungen (B) und (C) an der Flachbildschirmoberseite befinden.

4.3.2 Flachbildschirme mit gewölbter Rückseite

Fig.3: Flachbildschirme mit gewölbter Rückseite

1. Gehen Sie bis auf folgenden Zwischenschritt vor wie in Kapitel 4.3.1 beschrieben.

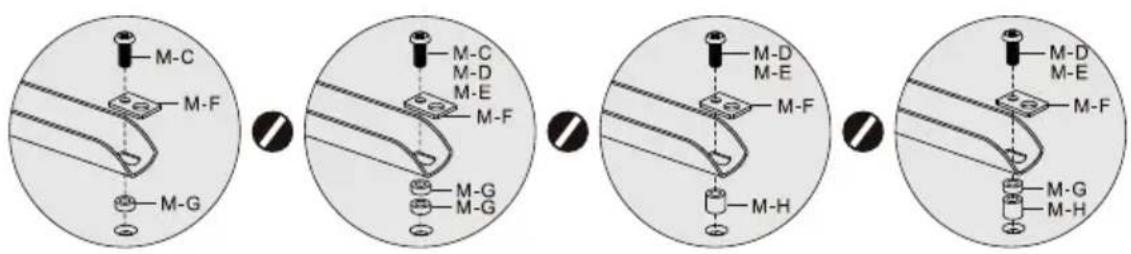

2. Montieren Sie die zu Ihrem Gerät passenden TV Abstandhalter (M-G) und/oder (M-H) wie abgebildet jeweils zwischen den Adapterhalterungen (B) / (C) und dem Flachbildschirm.

4.4 Einhängen und Sichern des Flachbildschirms

Fig.4: Einhängen und Sichern des Flachbildschirms

Fig.5: Einhängen und Sichern des Flachbildschirms

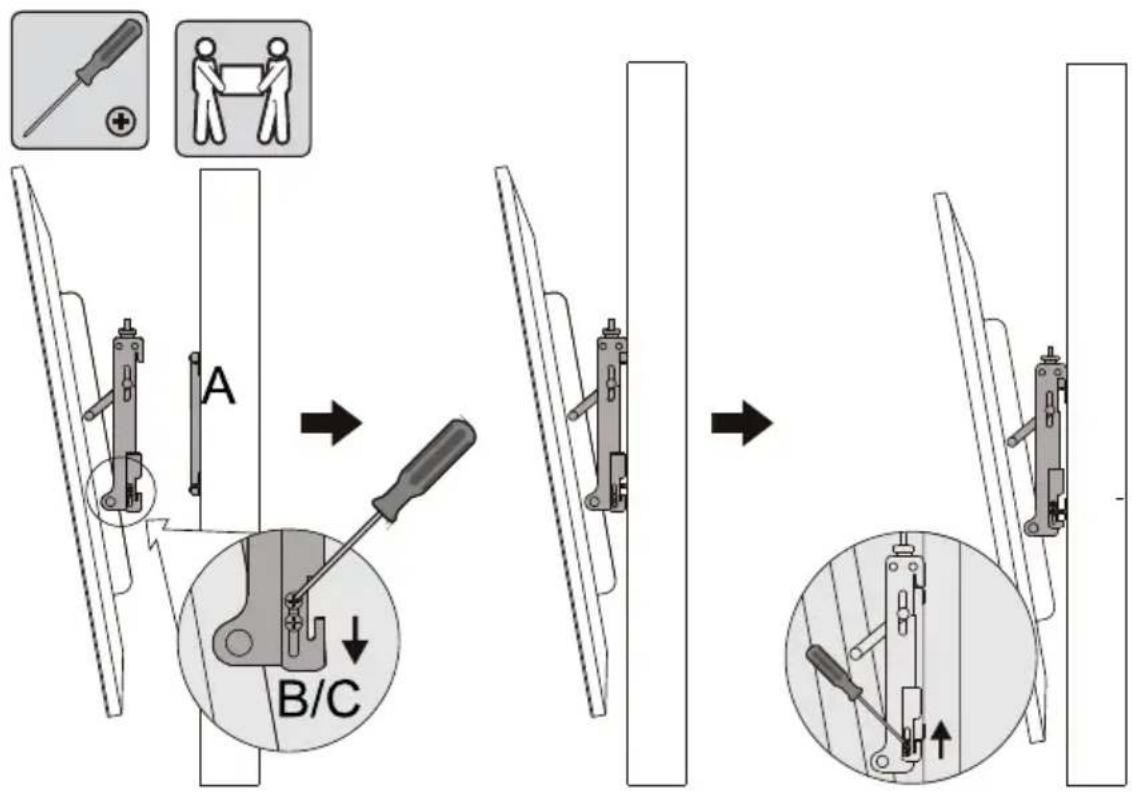

1. Lockern Sie Verschlussplatte etwas und schieben Sie sie nach unten.

2. Hängen Sie den so vorbereiteten Flachbildschirm zusammen mit einer 2. Person mit den Adapterhalterungen (B) und (C) auf den Wandhalter (A).

3. Schieben Sie die Verschlussplatte nach oben und fixieren Sie das System durch Anziehen der Schrauben beidseitig.

Ende der Montage. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor.

5 Einstellen des Flachbildschirms

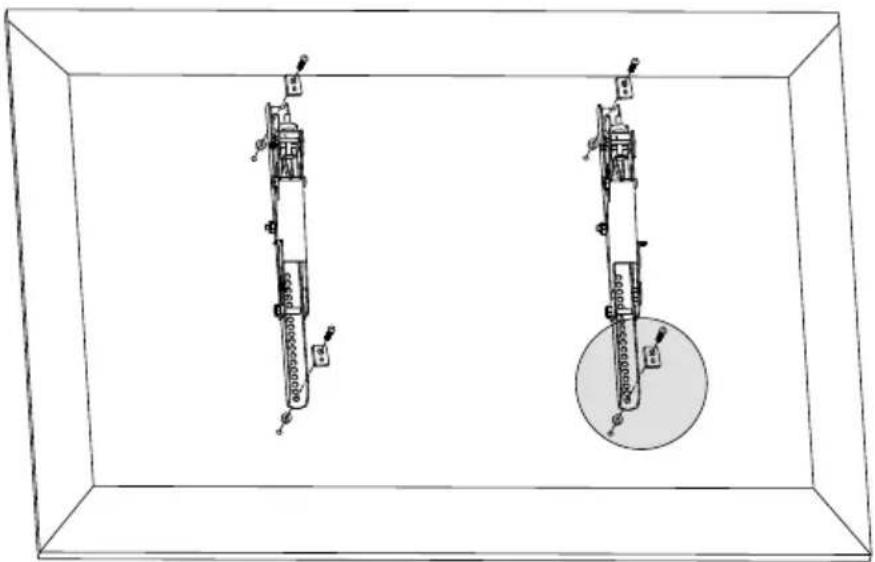

Fig.6: Einstellen des Flachbildschirms

Fig.7: Einstellen des Flachbildschirms

Richten Sie den Flachbildschirm mittels der Stellschrauben nach Bedarf vertikal aus.

Gerätekabel können aufgrund der Beweglichkeit des TV-Wandhalters nachträglich angeschlossen werden.

6 Gewährleistung und Haftung

- Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.

- Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.

- Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre

Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
- Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.

- Achten Sie beim Bewegen der Geräteteile darauf, dass Sie keine Körperteile darineinklemmen!

- Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.

- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.

- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.

- Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demon-tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zu-rückbleiben.

- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.>> Wandstärke und Material unter Putz / Tapeten prüfen.>> Fachpersonal zu Rate ziehen.
Welche Löcher müssen gebohrt werden?	>> Kapitel 4.2 lesen.
Der Wandhalter lässt sich schwer ausrichten.	>> Vorsichtig beide Stellschrauben an der Oberseite lösen.
andere Fragen >>	Händler kontaktieren.

Tab.7: Problemebehebung

9 Technische Daten

Größe Angabe Einheit
TV Größe	51887/51901: 23-5551890/51902: 37-70	“ / Zoll
VESA	51887/51901: max. 400x20051890/51902: max. 600x400	mm
Traglast max. 75 kg
Neigungswinkel	-15	°
Schwenkwinkel	+/-0	°
Wandabstand	78	mm
Farbe	51887/51890: silber51901/51902: schwarz
Maße	51887/51901: 514 x 370 x 7851890/51902: 810 x 505 x 78	mm
Gewicht	51887/51901: 3,051890/51902: 3,8	kg

Tab.8: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen

Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu. (z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungslochabstand von Flachbildschirmen

MIS-D 75x75 / 100x100mm

MIS-E 200x100 / 200x200mm

MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.9: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

BETRIEBSANLEITUNG 2

USER'S MANUAL.... 16

MODE D'EMPLOI 28

ISTRUZIONI PER L'USO 42

USER'S MANUAL

Content

*(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
