TV EasyFlex Slim L - Wandhalterung Goobay - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung
Marke	Goobay
Modell	TV EasyFlex Slim L (Ref. 63494 und 63495)
Kompatible Bildschirmgrößen	23-55 Zoll (63494) / 37-70 Zoll (63495)
Maximale VESA-Norm	400x200 mm (63494) / 800x400 mm (63495)
Maximale Belastung	75 kg
Wandabstand	45 mm
Neigungswinkel	-10° (fest, keine Schwenkfunktion)
Abmessungen (B x H x T)	470 x 270 x 45 mm (63494) / 864 x 440 x 45 mm (63495)
Gewicht	1,70 kg (63494) / 2,70 kg (63495)
Material	Stahl
Wandbefestigung	Schrauben und Dübel im Lieferumfang für Beton/Stein
Verwendung	Nur für trockene Innenräume
Lieferumfang	Wandhalterung, Schrauben, Dübel, TV-Adapter
Garantie	2 Jahre
Pflege	Mit trockenem Tuch reinigen; regelmäßig Schraubenanzug prüfen
Sicherheit	Nicht an Hohlwänden oder Gipskarton ohne geeignete Dübel installieren; Sturzgefahr
VESA-Kompatibilität	MIS-D, MIS-E, MIS-F je nach Modell
Reparierbarkeit	Wartung nur durch Fachpersonal

Häufig gestellte Fragen - TV EasyFlex Slim L Goobay

Was ist das maximale Gewicht, das diese Wandhalterung tragen kann?

Die Goobay TV EasyFlex Slim L Wandhalterung unterstützt eine maximale Last von 75 kg.

Welche Bildschirmgrößen sind kompatibel?

Für Referenz 63494: Bildschirme von 23 bis 55 Zoll; für Referenz 63495: Bildschirme von 37 bis 70 Zoll.

Wie groß ist der Abstand zwischen Wand und Bildschirm?

Der Wandabstand beträgt 45 mm, was ein sehr flaches Profil ermöglicht.

Kann der Bildschirm geneigt werden?

Ja, der Bildschirm kann bis zu -10° nach vorne geneigt werden. Er schwenkt nicht seitlich.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Wasserwaage, einen Bleistift, einen Kreuzschlitzschraubendreher, eine elektrische Bohrmaschine mit einem 10 mm Betonbohrer, einen Leitungsprüfer und eine zweite Person zur Hilfe.

Ist die Halterung für eine Gipskartonwand geeignet?

Nein, das mitgelieferte Befestigungsmaterial ist nur für Beton- oder Steinwände geeignet. Für Hohlwände müssen Sie geeignete, nicht im Lieferumfang enthaltene Dübel verwenden.

Wie pflege ich die Wandhalterung?

Reinigen Sie sie mit einem trockenen Tuch. Überprüfen Sie regelmäßig den festen Sitz aller Schrauben, insbesondere nach häufigen Bewegungen. Schmieren Sie die Gelenke leicht mit einem dünnflüssigen Maschinenöl.

Was tun, wenn der Bildschirm nicht gerade hängt?

Stellen Sie sicher, dass die Wandhalterung waagerecht montiert wurde. Nach dem Verriegeln ist die Ausrichtung nicht mehr verstellbar. Lösen Sie gegebenenfalls die Halterung, richten Sie sie aus und befestigen Sie sie erneut.

Welche VESA-Normen sind kompatibel?

Die Halterung ist kompatibel mit den VESA-Normen MIS-D (75x75 / 100x100 mm), MIS-E (200x100 mm und Varianten) und MIS-F (bis zu 800x400 mm je nach Modell).

Gibt es eine Garantie auf die Halterung?

Ja, Goobay gewährt eine Garantie von 2 Jahren auf das Produkt selbst, vorausgesetzt die Installation erfolgt gemäß den Anweisungen.

BEDIENUNGSANLEITUNG TV EasyFlex Slim L Goobay

1 Sicherheitshinweise 3

1.1 Allgemeines 3
1.2 Benutzergruppen 4
1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5
2.2 benöttiges Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 7
3.1 Nutzungsbeschränkungen 7
4 Montage 7
4.1 Vorbereitung 7
4.2 Wandmontage 8

4.3 Flachbildschirmmontage 9

4.3.1 Flachbildschirme mit flacher Rückseite 9

4.3.2 Flachbildschirme mit gewöblter Rückseite 10
4.4 Einhagen und Sichern des Flachbildschirms 10

5 Einstellen des Flachbildschirms 11
6 Gewährleistung und Haftung 12
7 Pflege, Wartung, Lagerung und Transport 12
8 Problembehebung 13
9 Technische Daten 13
10 Informationen zum VESA-Standard 14
11 Entsorgungshinweise 14

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkte und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an ihren Handler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmen Kleinteilen und Dammaterial ersticken.

Kleinteile und Dammmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungänstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkte und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiten Person halten{lassen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführten halten.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schreiben.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!
Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

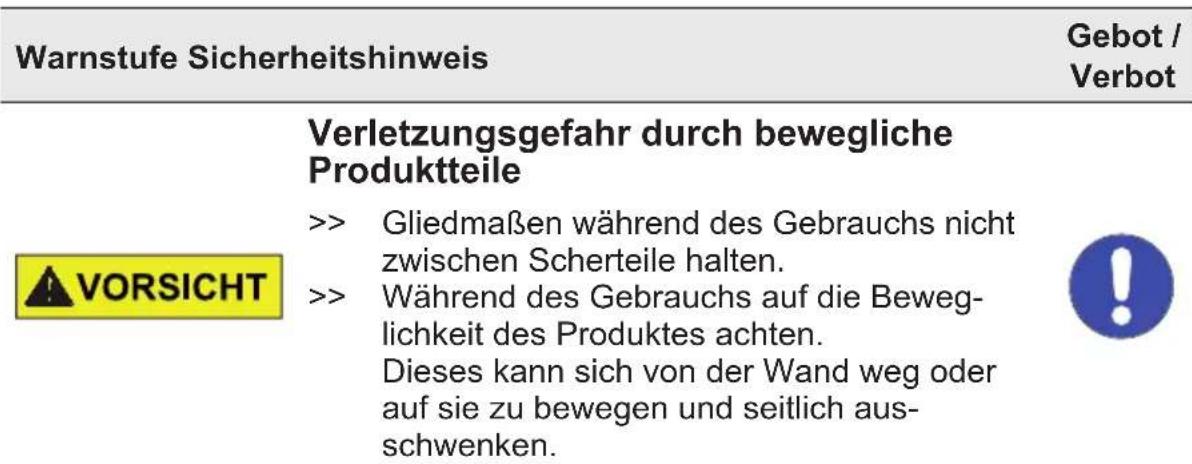

Verletzungsgefahr durch bewegliche Produkte

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und ggf seitlich ausschwenken.

Gefahr durch Selbsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

Sachschaden durch inkompatible Produkt kombinationen

Inkcompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen können Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nasse und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit halten.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
Stabilität des Systems nach Montage regelmäßig prufen.

1.2 Benutzergruppen

Aufgrund entsprechlich hoher Risiken und Gefahrenpotentiale)durfen eine Arbeitsschritte nur von geschulten Fachkräften ausgeführrt werden.

Arbeitsschritt Benutzergruppe
Montage, Demonta-ge, Pflege, Lage-rung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen
	>> Von Kindern und Personen mit eingeschrankten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte
	>> spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzgeruppen

1.3 Warnstufen

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warning vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die kompakte und flache Bauweise unterstützt ein individuelles,platzparendes Anbringen. Nach dem Montieren ist der Wandhalter nahezu unsichtbar. Er ist neigbar aber nicht schwenkbar.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
Wandhalter 63494 oder Wandhalter 63495	A	1
Wandschraube 6.3x55	W-A	63494: jeweils 4
Betondübel	W-B
Unterlegscheibe D6	W-C	63495: jeweils 6

Flachbildschirmmontage

Adapterhalterung 63494 links
oder	B	1
Adapterhalterung 63495 links

Adapterhalterung 63494 rechts	C	1
oder
Adapterhalterung 63495 rechts
M5x14	M-A 4
M6x14	M-B 4
M8x20	M-C 4
M6x30	M-D 4
M8x30	M-E 4
Unterlegscheibe	M-F 4
TV-Abstandhalter	M-G 8
TV-Abstandhalter	M-H 4

Tab. 2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher	⊕
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab. 3: benöttiges Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachsäden führen. Beachoten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenraumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prufen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Universehrheit kontrollieren.

Kompatibilität sicherstellen

Warnstufe Sicherheitshinweis

Gebot / Verbot

ACHTUNG

Sachschaden durch inkompatible Produktkombinationen

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Tab. 4: Kompatilität sicherstellen

4.2 Wandmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
A VORSICHT	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
	>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwahlen.	!
	>> Auf in der Wand liegende, stromführung Kabel oder andere Leitungen achten und diese nicht beschädigen!
	>> Nicht an Stellen mit direkter Sonnenein-strahlung bzw. starkem Licht montieren. Dies fordsert das Ermüden der Augen.

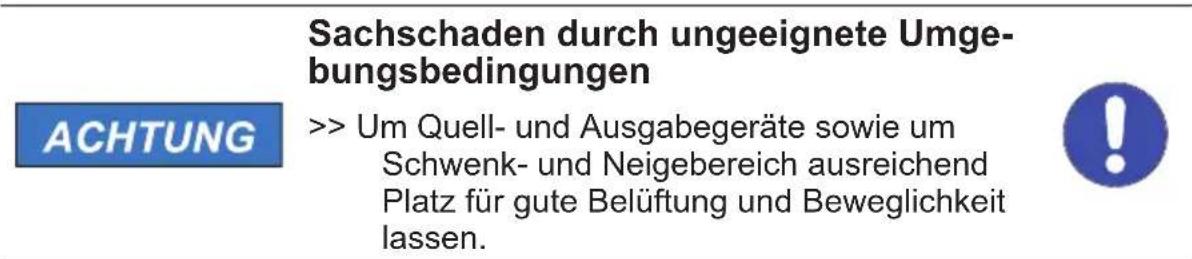

ACHTUNG	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.	!

Tab. 5: Wandmontage

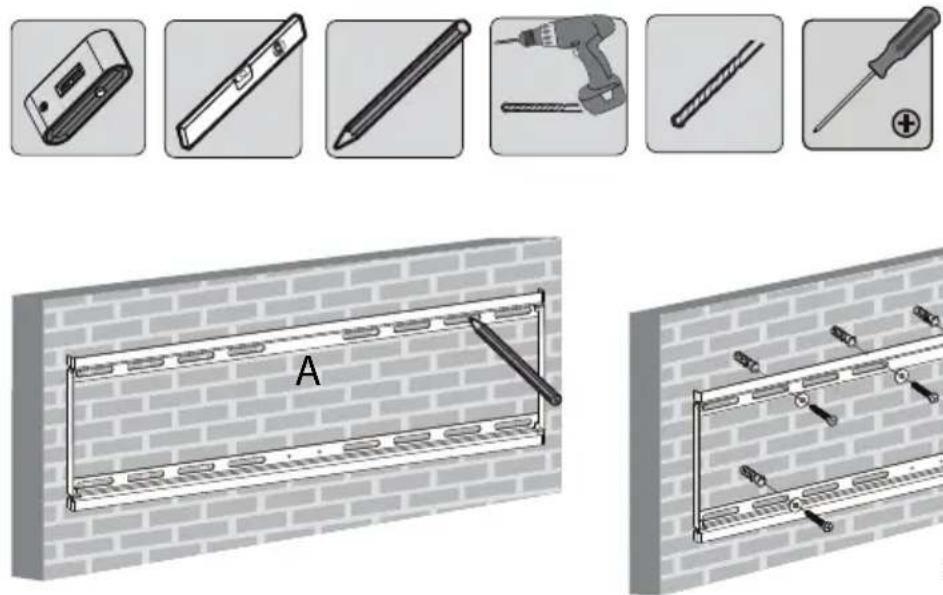

1. Prufen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen in der Wand befinden und beschädigen Sie diese nicht.
2. Benutzen Sie eine Wasserwaage, um die Bohrlocher zu markieren.
3. Bohren Sie die Löcher mit einem 10mm-Steinbohrer 60mm tief.
4. Stecken Sie jeweils einen Wandübel (W-B) in die Bohrlicher.
5. Bringen Sie den Wandhalter (A) mit den Wandschrauben (W-A) und den Unterlegscheiben (W-C) an.

4.3 Flachbildschirmmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
VORSICHT	Verletzungsgefahr durch Stolpern und Sturz
	>> Produkt, Produkteile und Zubehör sichere platzieren, installieren und transportieren.
ACHTUNG	Sachschaden durch ungeeignete Vorgensweise
	>> Beim Anziehen von Schrauben möglich Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen.
	>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab. 6: Flachbildschirmontage

4.3.1 Flachbildschirme mit flacher Rückseite

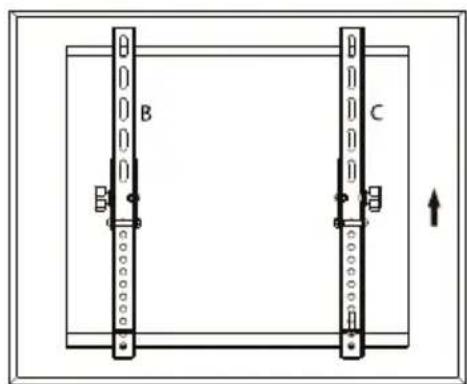

Fig. 2: Flachbildschirme mit flacher Rückseite

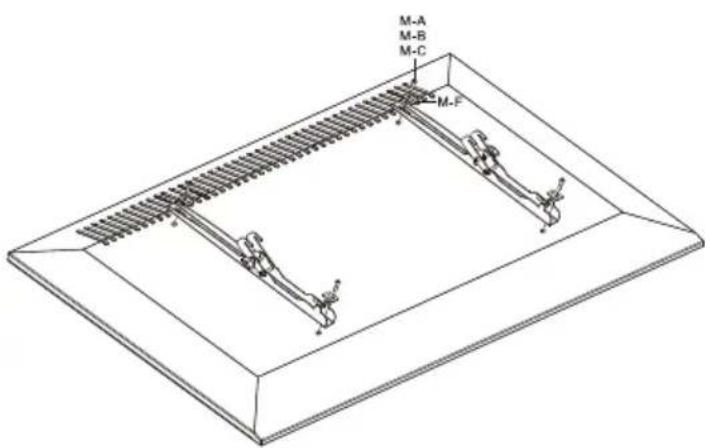

1. Lehnen Sie den Flachbildschirm vertikal gegen eine weiche, großflächige Unterlage oder eine Wand und sichern Sieihn gegen Kratzer und Umkippen.
2. Montieren Sie die Adapterhalterungen (B) und (C) mit den Unterleg-scheiben (M-F) und den zu Ihrrem Flachbildschirm passenden Schrauben wie abgebildet jeweils an der Geräteober- und Unterseite.

Achten Sie darauf, dass sich die Langlocher der Adapterhalterungen (B) und (C) an der Flachbildschirmoberseite befinden.

DE

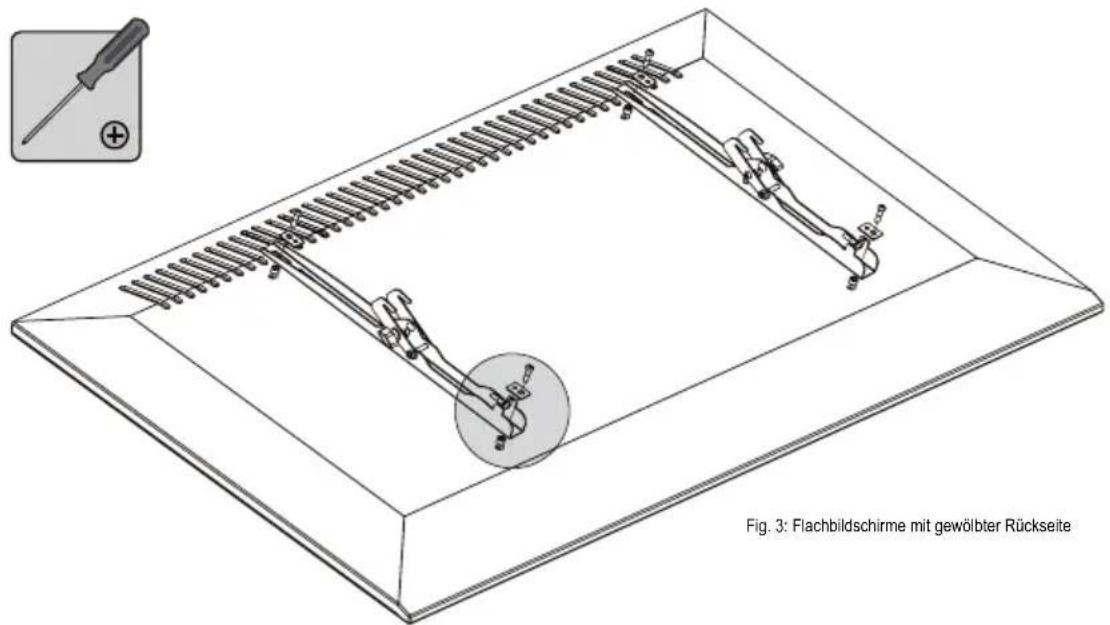

4.3.2 Flachbildschirme mit gewölbter Rückseite

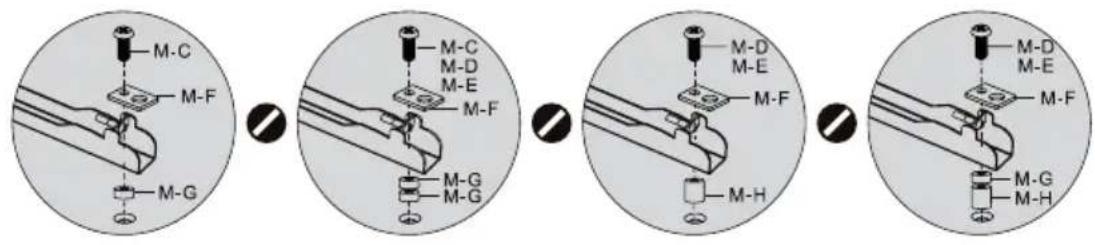

1. Gehen Sie bis auf folgenden Zwischenschritt vor wie in Kapitel 4.3.1 beschreiben.
2. Montieren Sie die zu Ihr dem Gerät passenden TV Abstandhalter (M-G) und/oder (M-H) wie abgebildet jeweils zwischen den Adapterhalterungen (B) / (C) und dem Flachbildschirm.

4.4 Einhängen und Sichern des Flachbildschirms

Warnstufe Sicherheitshinweis		Gebot / Verbot
Verletzungsgefahr durch Stolpern und Sturz
A VORSICHT	>> Produkt, Produkte teile und Zubehör sich platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person halten{laffen lassen.	!

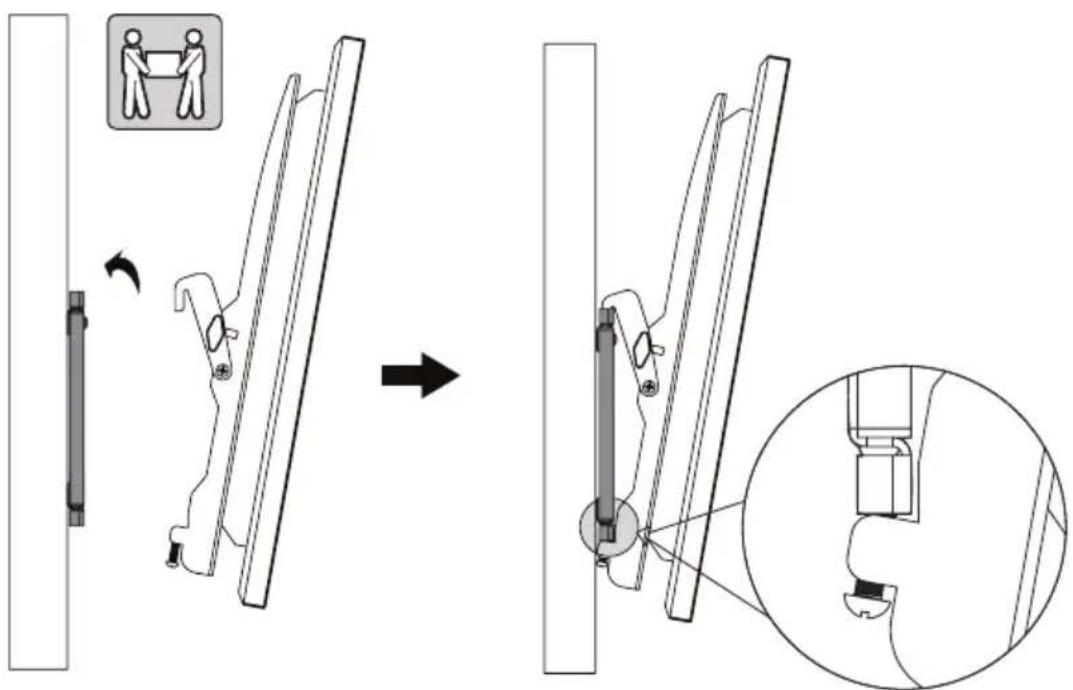

Fig. 4: Einhängen und Sichern des Flachbildschirms

Fig. 5: Einhängen und Sichern des Flachbildschirms

1. Hangen Sie denVBorbereiteten Flachbildschirm zusammen mit einer 2. Person mit den Adapterhalterungen (B) und (C) auf den Wandhalter (A).
2. Fixieren Sie das System durch die unteren Schrauben beidseitig.

Ende der Montage. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

5 Einstellen des Flachbildschirms

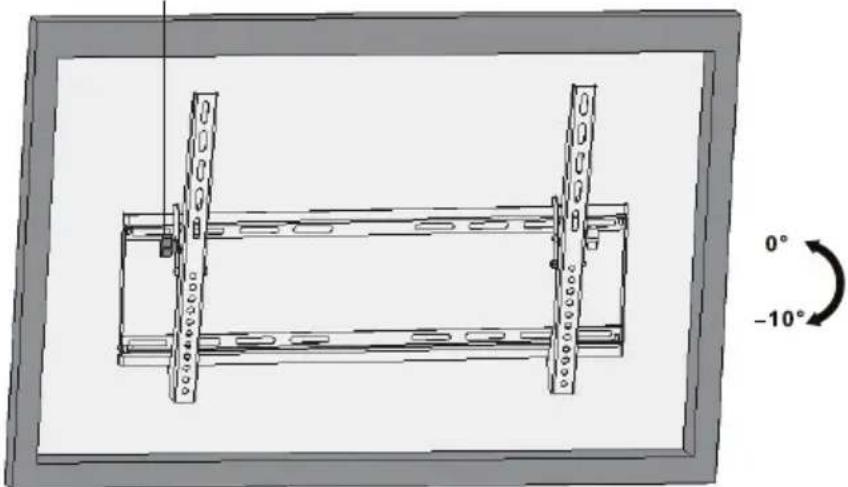

Fig. 6: Einstellen des Flachbildschirms

Fig. 7: Einstellen des Flachbildschirms

Richten Sie den Flachbildschirm mittels der beiden Stellschrauben nach Bedarf vertikal aus.

Gerätekabel konnen aufgrund der Beweglichkeit des TV-Wandhalters nachträglich angeschlossen werden.

6 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat,deckt die Gewährleistung nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemät festgestellt werden sollen, wenden Sie sichitte an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben - nur dann haben Sie Gewähr, dass auch seiten auftretende Fehler mit Sicherheit befinden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation gehalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch weniger mit Wasser angefeucht werden.
  Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
• Achten Sie beim Bewegen der Geräteile daraufuf, dass Sie keine Körperteile darin einklommen!
• Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw.Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
• Befestigungsbohrungen können sightbar bleiben, wenn das Produkt demoniert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zurückbleiben.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehbung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.
	>> Wandstarke und Material unter Putz / Tapeten prüfen.
	>> Fachpersonal zu Rateziehen.
Welche Löcher müssen geobhrt werden?	>> Kapitel 4.2 lessen.
Der Wandhalter{lösst sich schwer aussrichten.	>> Nach Einrasten nicht mehr austrichtbar.
	>> Ggf. erneut offen und optimiert einhängen.
andere Fragen >>	Händler kontaktieren.

Tab. 7: Problemebehebung

9 Technische Daten

Größe Angabe Einheit
TV GroßBe	63494: 23-55	“/Zoll”
	63495: 37-70
VESA	63494: max. 400x200	mm
	63495: max. 800x400
Traglast max. 75 kg
Neigungswinkel -10°
Schwenkwinkel +/-0°
Wandabstand 45 mm
Maße	63494: 470 x 270 x 45	mm
	63495: 864 x 440 x 45
Gewicht	63494: 1,70	kg
	63495: 2,70

Tab. 8: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrm Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu. (z.B. 300 × 300mm für Sony TVs).

VESA Klasse Befestigungsslochabstand von Flachbildschirmen
MIS-D	75x75 / 100x100mm
MIS-E	200x100 / 200x200mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab. 9: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt besteht nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos darüber. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführht, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

DE

BETRIEBSANLEITUNG 2

USER'S MANUAL 16

MODE D'EMPLOI 30

ISTRUZIONI PER L'USO 44

USER'S MANUAL

Content

*(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
