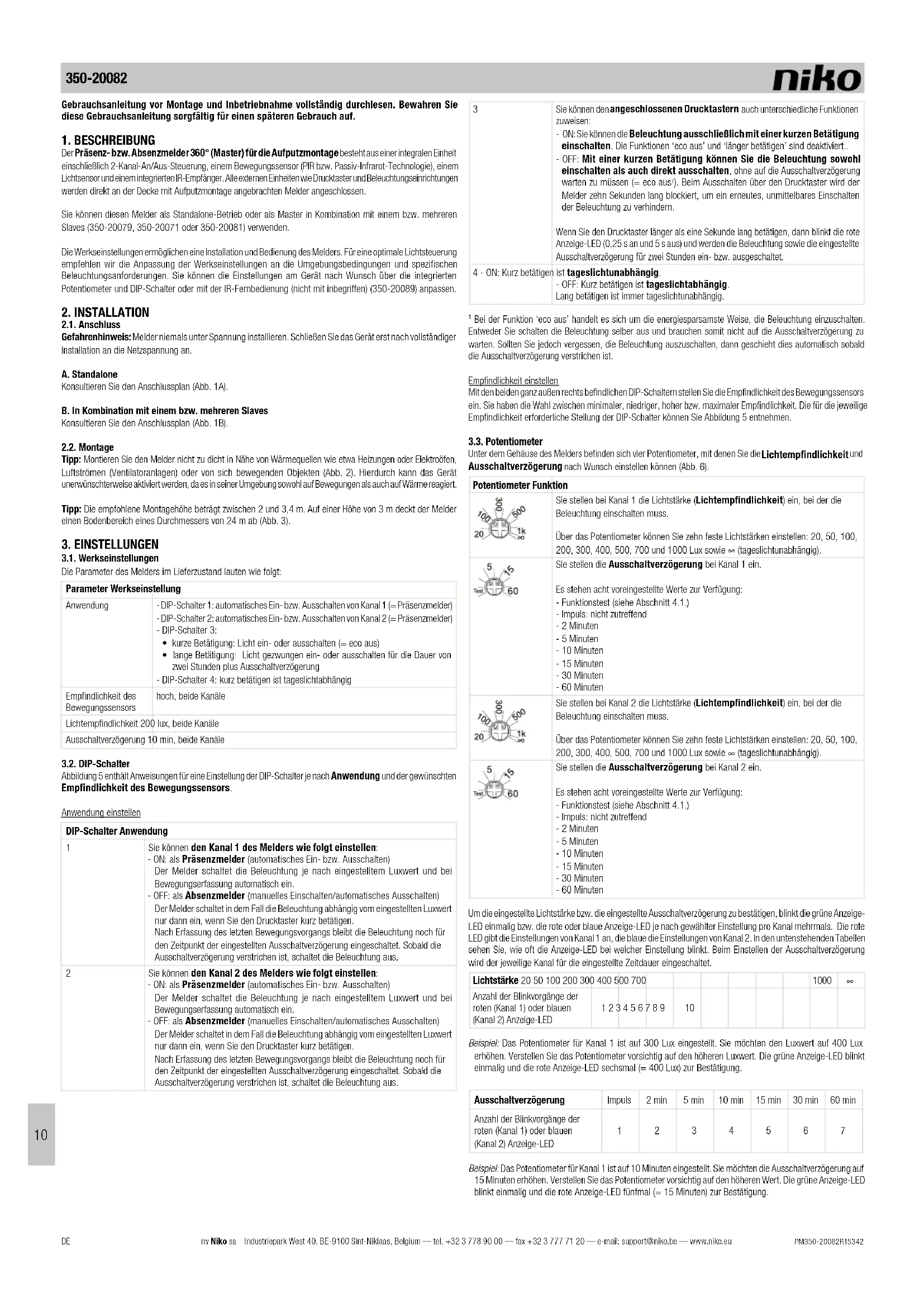

Gebrauchsanleitung vor Montage und Inbetriebnahme vollständig durchlesen. Bewahren Sie diese Gebrauchsanleitung sorgfältig für einen späteren Gebrauch auf.

1. BESCHREIBUNG

Der Prasenz- bzw. Absenzmelder 360^ (Master) für die Aufputzmontage besteht aus einer integralen Einheit einschließlich 2-Kanal-An/Aus-Steuierung, einem Bewegungssensor (PIR bzw. Passiv-Infrarot-Technologie), einem Lichtsensor und einem integrierten IR-Empfänger. Alle externer Einheiten wie Drucktaster und Beleuchtungsreinrichtungen werden direkt an der Decke mit Aufputzmontage angebrachten Melder angeschieden.

Sie konnen diesen Melder als Standalone-Betrieb oder als Master in Kombination mit einem bzw. mehreren Slaves (350-20079, 350-20071 oder 350-20081) verwenden.

Die Werkseinstellungen ermöglich eine Installation und Bedienung des Melders. Für eine optima Lichtsteuerung empfehlten wir die Anpassung der Werkseinstellungen an die Umgebungsbedingungen und spezifischen Beaufchungsanforderungen. Sie können die Einstellungen am Gerät nach Wunsch über die integrierten Potentiometer und DIP-Schafter oder mit der IR-Fernbedierung (nicht mit inbegriffen) (350-20089) anpassen.

2. INSTALLATION

2.1. Anschluss

Gefahrenhinweis: Melder niemals unter Spannung installieren. Schlieben Sie das Gerat erst nach vollständiger Installation an die Netzspannung an.

A. Standalone

Konsultieren Sie den Anschlussplan (Abb. 1A).

B. In Kombination mit einem bzw. mehreren Slaves

Konsultieren Sie den Anschlussplan (Abb. 1B).

2.2. Montage

Tipp: Montieren Die den Melder nicht zu dicht in Näre von Wärmequellen wie etwa Heizungen oder Elektrofen, Luftstromen (Ventilatoranlagen) oder von sich bewegenden Objekten (Abq. 2). Hierdurch kann das Gerät unerwunschterweise aktiviert werden, da es in saher Umgebung sowoh auf Bewegungen als auch auf Wärme reagiert.

Tipp: Die empfehlene Montagehöhe betragt zwischen 2 und 3,4 m. Auf einer Höhe von 3 mdeckt der Melder einen Bodenbereich eines Durchmessers von 24 m ab (Abb. 3).

3. EINSTELLUNGEN

3.1. Werkseinstellungen

Die Parameter des Melders im Lieferzustand lauten wie folgt:

Parameter Werkseinstellung
Anwendung	- DIP-Schalter 1: automatisches Ein- bzw. Ausschalten von Kanal 1 (= Präsenzmelder) - DIP-Schalter 2: automatisches Ein- bzw. Ausschalten von Kanal 2 (= Präsenzmelder) - DIP-Schalter 3:● kurze Betätigungs: Licht ein- oder ausschalten (= eco aus)● lange Betätigungs: Licht gezwungen ein- oder ausschalten für die Dauer von zwei Stunden plus Ausschaltverzögerung - DIP-Schalter 4: kurz betätigten ist tageslichtabhängig
Empfindlichkeit des Bewegungssensors	hoch, beide Kanäle
Lichtempfindlichkeit 200 lux, beide Kanäle
Ausschaltverzögerung 10 min, beide Kanäle

3.2. DIP-Schalter

Abbildung 5 enthalt Anweisungen für eine Einstellung der DIP-Schalter je nach Anwendung und der gewünschten Empfindlichkeit des Bewegungssensors.

Anwendung einstellen

DIP-Schalter Anwendung
1	Sie können den Canal 1 des Melders wie folgt einstellen: - ON: als Prasenzmelder (automatisches Ein- bzw. Ausschalten) Der Melder schaltet die Beleuchting je nach eingestelltem Luxwert und bei Bewegungserfassung automatisch ein. - OFF: als Absenzmelder (manuelles Einschalten/automatisches Ausschalten) Der Melder schalten in dem Fall die Beleuchting abhängig vom eingestellen Luxwert nur dann ein, wenn Sie den Drucklaster kurz betäten. Nach Erfassung des letzten Bewegungsvorgangs bleibt die Beleuchting noch für den Zeitpunkt der eingestellen Ausschaltverzögerung eingeschaßt. Sobald die Ausschaltverzögerung verstrichen ist, schalten die Beleuchting aus.
2	Sie können den Canal 2 des Melders wie folgt einstellen: - ON: als Prasenzmelder (automatisches Ein- bzw. Ausschalten) Der Melder schalten die Beleuchting je nach eingestelltem Luxwert und bei Bewegungserfassung automatisch ein. - OFF: als Absenzmelder (manuelles Einschalten/automatisches Ausschalten) Der Melder schalten in dem Fall die Beleuchting abhängig vom eingestellen Luxwert nur dann ein, wenn Sie den Drucktaster kurz betäten. Nach Erfassung des letzten Bewegungsvorgangs bleibt die Beleuchting noch für den Zeitpunkt der eingestellen Ausschaltverzögerung eingeschaßt. Sobald die Ausschaltverzögerung verstrichen ist, schalten die Beleuchting aus.

3

Sie können denangeschlossenen Drucktastern auch entsprechliche Funktionen Zunweisen: - ON: Sie können die Beleuchting ausschließlich mit einer kurzen Betätigung einschalten. Die Funktionen 'eco aus' und 'länger betätigten' sind deaktiviert.. - OFF: Mit einer kurzen Betätigungen können Sie die Beleuchting sowoh einshalten als auch direkt ausschalten, ohne auf die Ausschalterverzügerung warten zu müssen (= eco aus). Beim Ausschalten über den Drucktaster wird der Melder zehn Sekunden lang blockiert, um ein erneutes, unmittelbares Einsatz der Beleuchting zu verhindern. Wenn Sie den Drucktaster länger als eine Sekunde lang betätigten, dannblick die rote Anzeige-LED (0,25 s an und 5 s aus) und werden die Beleuchting sowie die eingestellte Ausschaltverzügerung für zwei Stunden ein- bzw. ausgeschalten.

4-ON: Kurz betätgien ist tageslichtunabhängig

OFF: Kurz betätigen ist tageslichtabhänglig

Lang betätigen ist Immer tageslichtunabhängig

¹ Bei der Funktion 'eco aus' handelt es sich um die energiesparsamste Weise, die Beleuchting einzuschalten. Entweder sie schalten die Beleuchting selbst aus und brauchen somit nicht auf die Ausschalterverzogung zu warten. Sollen Sie jedoch vergessen, die Beleuchting auszuschalten, dann geschlossen dies automatisch sobald die Ausschalterverzogung verstrichen ist.

Empfindlichkeit einstellen

Mit den beiden ganzaufen rechts befindlichen DIP-Schaitem stellen Sie die Empfindlichkeit des Bewegungssensors ein. Sie haben die Wahl zwischen minimaler, niedriger, hoher bzw. maximaler Empfindlichkeit. Die für die jeweilige Empfindlichkeit erforderliche Stellung der DIP-Schaftern konen Sie Abbildung 5 entnahme.

3.3. Potentiometer

Unter dem Gehäuse des Melders befinden sich vier Potentiometer, mit denen Sie die Lichtempfindlichkeit und Ausschaltverzögerung nach Wunsch einstellen können (Abbr. 6).

Potentiometer Funktion
20	Sie stellen bei Kanal 1 die Lichtstärke (Lichtempfindlichkeit) ein, bei der die Beleuchtung einschalten muss. Über das Potentiometer können Sie zehn feste Lichtstärken einstellen: 20, 50, 100, 200, 300, 400, 500, 700 und 1000 Lux sowie ∞ (tageslichtunabhängig).
60	Sie stellen die Ausschaltverzögerung bei Kanal 1 ein. Es stehen acht voreingestellte Werte zur Verflügung: - Funktionstest (siehe Abschnitt 4.1.) - Impuls: nicht zuteffend - 2 Minuten - 5 Minuten - 10 Minuten - 15 Minuten - 30 Minuten - 60 Minuten
100	Sie stellen bei Kanal 2 die Lichtstärke (Lichtempfindlichkeit) ein, bei der die Beleuchtung einschalten muss. Über das Potentiometer können Sie zehn feste Lichtstärken einstellen: 20, 50, 100, 200, 300, 400, 500, 700 und 1000 Lux sowie ∞ (tageslichtunabhängige).
60	Sie stellen die Ausschaltverzögerung bei Kanal 2 ein. Es stehen acht voreingestellte Werte zur Verflügung: - Funktionstest (siehe Abschnitt 4.1.) - Impuls: nicht zuteffend - 2 Minuten - 5 Minuten - 10 Minuten - 15 Minuten - 30 Minuten - 60 Minuten

Um die eingestellte Lichtstärke bzw. die eingestellte Ausschaltverzogung zu bestätigten, blinking die grüne AnzeigeLED einmalig bzw. die rote oder blau Anzeige-LED je nach gewähller Einstellung pro Kanal mehrmals. Die rote LED gibt die Einstellungen von Kanal 1 an, die blau die Einstellungen von Kanal 2. In den unterstenhenden Tabellen sie, wie oft die Anzeige-LED bei welcher Einstellung blinkt. Beim Einstellen der Ausschaltverzogierung wird der jeweilige Kanal für die eingestellte Zeitdauer eingeschättet.

Lichtstarke 20 50 100 200 300 400 500 700
Anzahl der Blinkvorgänge der roten (Kanal 1) oder blauen (Kanal 2) Anzeige-LED	1 2 3 4 5 6 7 8 9	10

Beispel: Das Potentiometer für Kanal 1 ist auf 300 Lux eingestellt. Sie mächt den Luxwert auf 400 Lux erhöhen. Verstellen Sie das Potentiometer vorschigt auf den höeren Luxwert. Die grüne Anzeige-LED blinking einmalig und die rote Anzeige-LED sechsmal (= 400 Lux) zur Bestätigung.

Ausschaltverzögerung	Impuls	2 min	5 min	10 min	15 min	30 min	60 min
Anzahl der Blinkvorgänge der roten (Kanal 1) oder blauen (Kanal 2) Anzeige-LED	1	2	3	4	5	6	7

Beisel: Das Potentiometer für Kanal 1 ist auf 10 Minuten eingesetzt. Sie möchten die Ausschalterverzogung auf 15 Minuten erhöhen. Verstellen Sie das Potentiometer vorsichtlich auf den hohen Wert. Die grüne Anzeige-LED blinking einmalig und die rote Anzeuge-LED fummal (= 15 Minuten) zur Bestätigung.

4. IR-FERNBEDIENUNG

Neben einer manuelen Einstellung über die Potentiometer und DIP-Schafter des Gerats kommen Sie auch auf die IR-Fembedienung (Abb. 7) zurückgefahren, um eine andere Anwendung auszuwahlen, einen Test auszuführen oder andere Parameter einzugegeben.

4.1. Funktionstasten

Taste Funktion
Lighter Coot	Sie schalten das Licht unabhängig von einer erfassten Bewegung und der Lichtstärke dauerhaft ein bzw. aus .
	1. Betätigten Sie um die Beleitung ein- oder auszuschalten.
	Wenn die Funktion aktiviert ist, blinking die rote Anzeige-LED (1 s ein, 10 s aus).
	2. Betätigten Sie um die Beleitung erneut ein- oder auszuschalten.
	3. Schalten Sie das Licht drei Mal kurz nachelnander auf die oben beschriebene Art oder bedieren Sie den Melder über den Drucktaster, um diesen Modus zu verlassen.
	Der Melder funktioniert wieder gemäß den ausgewählten Einstellungen. Zur Bestätigung blinking die rote Anzeige-LED einzelmalig.
Lighter Coot	Sie schalten das Licht unabhängig von einer erfassten Bewegung und der Lichtstärke dauerhaft ein bzw. aus .
	1. Betätigten Sie um die Beleitung ein- oder auszuschalten.
	Wenn die Funktion aktiviert ist, blinking die blaue Anzeige-LED (1 s ein, 10 s aus).
	2. Betätigten Sie um die Beleitung erneut ein- oder auszuschalten.
	3. Schalten Sie das Licht drei Mal kurz nachelnander auf die oben beschriebene Art oder bedieren Sie den Melder über den Drucktaster, um diesen Modus zu verlassen.
	Der Melder funktioniert darüber gemäß den ausgewählten Einstellungen. Zur Bestätigung blinking die rote Anzeige-LED einzelmalig.
LED Coot	Sie schalten die Anzeige-LED ein oder aus.
	Die grüne LED blinking einmal, wenn Sie diese Funktion aushalten und zweimal, wenn Sie diese Funktion einschalten.
Status Ch2	Bei Betätigung dieser Tasse zeigt das Gerät über die Anzeige-LED die aktuellen Einstellungen für Kanal 1 an.
	Erst blinking die grüne Anzeige-LED einzelmalig, anschließend zeigt die rote Anzeige-LED den Status an. Der ersten Blinkdurchlauf der roten Anzeige-LED zeigt die eingestellte Lichtstärke an; der zweite Blinkdurchlauf zeigt die Ausschaltverzögerung an (siehe auch die Tabellen in Abschnitt 3.3.).
	Beispiel: Kanal 1 ist eingestellt auf 300 Lux und 10 Minuten. Betätigten Sie Status Ch2 : Die grüne Anzeige-LED blinking einzelmalig und die rote Anzeige-LED blinking füllmalign (= 300 Lux). Anschließlich blinking die grüne Anzeige-LED erneut einzelmalig und die rote Anzeige-LED viermalig (= 10 min).
Status Ch2	Bei Betätigung dieser Tasse zeigt das Gerät über die Anzeige-LED die aktuellen Einstellungen für Kanal 2 an.
	Erst blinking die grüne Anzeige-LED einzelmalig, anschließend zeigt die blaue Anzeige-LED den Status an. Der ersten Blinkdurchlauf der blauen Anzeige-LED zeigt die eingestellte Lichtstärke an; der zweite Blinkdurchlauf zeigt die Ausschaltverzögerung an (siehe auch die Tabellen in Abschnitt 3.3.).
	Beispiel: Kanal 1 ist eingestellt auf 300 Lux und 10 Minuten. Betätigten Sie Status Ch2 : Die grüne Anzeige-LED blinking einzelmaligg und die blaue Anzeige-LED blinking füllmalign (= 300 Lux). Anschließend blinking die grüne Anzeige-LED erneut einzelmalig und die blaue Anzeige-LED viermalig (= 10 min).
Lighter Coot	Sie konnen den Erfassungsbereich überprüften, indem Sie den integrierten Bewegungssensor für den Funktionstest aktivieren: - Betätigten Sie innerhalb von fünf Sekunden drei Mal mit dem Gerät zu deblockieren. - Die grüne Anzeige-LED blinking zwei Mal zur Bestätigung. Das Gerät befindet sich nun im Einstellmodus. - Betätigten Sie bei Kondensat. - Beiode Kanaiere werden eingeschaftet. - Die blaue Anzeige-LED leuchtet auf, wenn Sie den Testmodus aktivieren und der Melder keine Aktivität erfasst. - Die Beleitung wird für fünf Sekunden lang eingeschaftet und die rote Anzeige-LED leuchtet eines Mal auf, wenn der Sensor Aktivität erfasst. - Wenn keine Aktivität erfasst wird und der Sensor sich noch im Testmodus befindet, leuchtet die blaue Anzeige-LED auf. - Schlieben Sie den Funktionstest, indem Sie noch mals betätgigen. - Blockieren Sie das Gerät erneut, indem Sie laedy mit dem Aktivitäten betägtigen. - Wenn Sie vergessen, den Testmodus wieder zu verlassen, Funktioniert der Melder nach fünf Minuten wieder gemäß den ausgewählten Einstellungen.
	Der Lichtsensor ist während des Funktionstests außer Funktion.
	Sie konnen den Funktionstest auch über das Potantiometer für die Ausschaltverzögerung aktivieren.

4.2. Einstelltasten

Gehen Sie wie folgt vor, um die Einstellungen des Melders zuändern:

1. Betätigen Sie innerhalb von fünf Sekunden drei Mal auf (L) um das Gerä zu deblockieren. Zur Bestätigung blinking zwei Mal die grüne Anzeige-LED. Das Gerä befindet sich nun im Einstellmodus.

2. Ändern Sie über unterstehende Tasten die Lichtstarke bzw. Ausschaltverzögerung.

3. Betätigen Sie einmalig (nach zum Erwerb um das Gerät erneut zu blockieren.

Zur Bestätigung blinkt zwei Mal die grüne Anzeige-LED. Die geänderte Einstellung wurde aktiviert und das Gerä festkioniert wieder gemäß den ausgewählten Einstellungen.

Anmerkung: Wenn Sie das Gerät nicht blockieren, geschieht dies nach zwei Minuten automatisch. Alle Änderungen werden dann automatisch gespeichert.

Taste Funktion
Dr.1	Betätigten Sie diese Taste, um den Luxwert und/or die Ausschalt-verzögerung für Kanal 1 einzustellen.
	Die rote Anzeige-LED zeitgt an, dass Sie die Einstellung ändern können.
Dr.2	Betätigten Sie diese Taste, um den Luxwert und/or die Ausschalt-verzögerung für Kanal 2 einzustellen.
	Die blaue Anzeige-LED zeitgt an, dass Sie die Einstellung ändern können.
Dr.3	- Mit diesen roten Tasten stellen Sie die gewünschte Lichtstärke (Luxwert) ein.
	- Es existieren zehn feste Luxwerte: 20, 50, 100, 200, 300, 400, 500, 700 und 1000 Lux sowie No lux (tageslichtunabhängig).
Dr.4	- Mit dieser Taste stellen Sie die im Raum aktuellvorhandene Lichtstärke als den gewürschten Einschpatpunkt der Beleuchtung ein.
	- Wenn Sie diese Taste drücken, blinking die rote Anzeige-LED einmalig und bestätigt dadurch, dass die aktuelle Lichtstarke hierfür gespeichert wird. Betrag这点e Lichtstarke nicht zwischen 20 und 1000 Lux, wird entweder der Mindestwert (20 Lux) oder der Maximalwert (1000 Lux) gespeichert.
	Greifen Sie auf diese Einstellung zurück, wenn im Raum die gewünschte Mindestlichtstarke erreicht ist. Dies ist der Zeitpunkt, an dem die Beleuchtung eingeschelt werden muss, da die Tageslichtstarke nicht mehr ausreichend ist.
Dr.5	- Mit diesen blauen Tasten stellen Sie die gewünschte Ausschaltverzögerung ein.
	- Es existieren sechs feste Werte: 2, 5, 10, 15, 30 und 60 Minuten.
Dr.6	Nicht zutreffend.
Dr.7	Wenn Sie diese Taste drücken:
	- Wird die Beleuchtung für acht Stunden lang dauerhaft eingeschaltet. In dieser Zeit können beispisswise HLK-Anlagen eingestellt werden, die an diesen Kanal angeschlossen sind
	- Blinkt die blaue Anzeige-LED (0,25 s ein und 2 s aus).
	Drucken Sie erneut diese Taste, um die Funktion auszuschalten. Die blaue Anzeige-LED blinkt nicht mehr. Sie können diese Funktion nicht über eine Drucklaste ausschalten.
Drat
Drat

5. FUNKTIONSWEISE UND BETRIEB

5.1. Inbetriebnahme

Sie dürfen den Melder erst nach dem Anschließen aller Kabel an Spannung anlagen. Nach dem Einschalten der Spannung ist der Melder erst nach circa 120 sekunden (Aufwärmeit) betriebsbereit.

Während der Aufwärmtzeit blinkt die rote Anzeige-LED. Nach Ablauf der Aufwärmtzeit blinkt die grüne Anzeige-LED zwei Mal kurz hinterinander auf.

5.2. Allgemeine Funktion

Der integrierte Lichtsensor misst ständig im Erfassungsbereich die Tageslichtstarke und vergleicht diese mit dem eigestellungen Luxwert. Dank des Lichtsensors schaht das Licht nur dann bei einer vom Melder innerhalb des Erfassungsbereichs registrierten Bewegung automatisch ein, wenn die Tageslichtstarke nicht ausreicht:

Die Beleuchting bleibt solange eingeschaltet, wie eine Bewegung und unzureichend Tageslicht im Raum erfasst werden.
- Nach Erfassung des letzten Bewegungsvorgangs bleibt das Licht noch während der eingestallen. Ausschaltverzogung (2 bis 60 Minuten) eingeschaltet. Sobald die Ausschaftverzogung verstrichen ist, schalte die Beleitung aus.
Die Beleuchtung schaltet auch automatisch aus, sobald die Tageslichtstärke ausreichend hoch ist und obwohl zu dem Zeitpunkt noch Bewegungen im Raum erfasst werden.

5.3. Erfassungsbereich

Sie konnen den Erfassungsbereich um einen zusätzlichen Melder (Slave) (350-20079, 350-20071 oder 350-20081) erweitert. Sie konnen bis zu maximal zehn Slaves an einem Master (350-20082) anschließen. Die Beleuchtung wird in Abhängigkeit zu den Master-Einstellungen geregelt. Sowohl Master als auch Slave verfügen über denselben Erfassungsbereich (Kreis eines Durchmessers von 24m ). Um eine Flüche vollständig mit mehreren Meldern zu erfassen, wird eine Überlapppung des Erfassungsbereichs von circa 30% empflogen (Abb. 8).

Wenn Sie in einem bestimmten Abschnitt Keine Bewegungserfassung wünschen bzw. wenn der Erfassungsbereich zu groß ist, dann können Sie die Linse mit der mitgeteilferten Abdeckmaske abdecken. Sie können darchur die maximale Reichweite von 24m reduzieren. Den Erfassungswinkel von 360^ können Sie in Schritten zu je 30^ verringgem.

5.4. Anwendungsbeispiele

Beispiel 1: Klassenraum

	DIP-Schalter 1	DIP-Schalter 2	DIP-Schalter 3	DIP-Schalter 4
ON				x
OFF x x x

Funktionsweises des Melders:

• Beide Kanäle Funktionieren als Absenzmeider. Sie müssen die Beleuchting einschalten, indem Sie kurz den Drucktaster betätigten (tageslichtunabhängig).
  Die Beleuchtung wird nach einer vorab eingestallen Zeit (Ausschaltverzogung) ermut automatisch ausgescheltet wenn der Meider keine Bewegung mehr im Erfassungsbereich erfasst.
• Sie haben darüber hinaus die Mogglichkeit, die Beleuchtung manuell auszuschalten ( - eco aus), ohne die Ausschaltverzogung abzuwarten.

Darüber hinaus den sie an den Drucktaster lange drucken, was sich besonders fur Situationen anbietet. In denen die Beleitung fur langere Zeit eingeschaltet (z.B. bei Prüfungen) oder ausgeschelt (z.B. während einer Filmvorhulfung) sein muss:

• Wenn Sie bei eingeschalteter Beleuchting den Drucktaster lange betätigten, wird die Beleuchting ausgeschalten. Der Melder wird solange blockiert, wie Aktivitäten erfasst werden und solange die eingestellte Ausschalterverzogung + 2 Stunden noch nicht abgelaufen ist. Anschließend Funktioniert der Melder gemäß den ausgewählten Einstellungen und die Beleuchting wird eingeschalten.
• Wenn Sie bei ausgeschalteter Beleuchting den Drucktaster lange betätigten, wird die Beleuchting eingeschaltet (unabhängig von der Tageslichtstärke). Die Beleuchting bleibt solange eingeschaltet, wie vom Bewegungsmeister Aktivitäten erfasst werden und solange die eingestellte Ausschaitverzogung + 2 Stunden noch nicht abgelaufen ist. Anschiebend wird die Beleuchting ausgeschaltet, der Melder Funktioniert gemäß den ausgewählten Einstellungen und die Beleuchting wird eingeschatet.

Die rote Anzeige-LED des Melders (0.25 s an und 5 s aus) blinking und zeigt dadurch an, dass Sie den Drucktaster lange gedruckten haben. Sie können die Funktion 'langer betätigten' zu jeder Zeitpunkt durch einen kurzen Druck des Drucktasters unterbrachten. Anschließlich wird die Belauchungingschaltet und der Melder funktioniert wieder gemäß den ausgewählten Einstellungen.

Beispiel 2: Buro mit Luflung

	DIP-Schalter 1 DIP-Schalter 2 DIP-Schalter 3 DIP-Schalter 4
ON		x
OFF x x x

Funktionswise des Melders:

• Kanal 1 Funktioniert als Absenzmelder, was bedeteit, dass die Beleuchtung eingeschelt werden muss. Indem Sie den Drucktaster kurz betätigten (tageslichtabhängig). Kanal 2 Funktioniert als Prasenzmelder, was bedeteit, dass die Lüfung automatisch eingeschelt wird.
  Die Beleuchting wird nach der vor abgebauten Zeit (Ausschaltverzogung) erneut automatisch ausgeschättet, wenn der Melder keine Aktivität mehr im Erfassungsbereich erfasst oder die Lichtstärke den eingestellten Luxwert führt Minuten lang überwritten.
• Sie können die Beleuchting immer manuell einschalten, indem Sie kurz den Drucktaster drücken. Sie haben auch die Möglichkeit, die Beleuchting manuell auszuschalten (= eco aus).

Darüber hinaus Konien Sie auch den Drucktaster lange drucken, was sich besonders fur Situationen anbietet, in denen die Beleuchting fur langere Zeit eingeschaltet (z.B. bei Prüfungen) oder ausgeschelt (z.B. während einer Filmvorführung) sein muss:

• Wenn Sie bei eingeschalteter Beleuchtung den Drucktaster lange betätigten, wird die Beleuchtung ausgeschalten. Der Melder wird solange blociert, wie Aktivitäten erfasst werden und solange die eingestellte Ausschaltverzogierung + 2 Stunden noch nicht abgelaufen ist. Anschließlich Funktioniert der Melder gemäß den ausgewählten Einstellungen und die Beleuchtung wird eingeschelt.
• Wenn Sie bei ausgeschalteter Beleuchting den Drucktaster lange betätigen, wird die Beleuchting eingeschaltet (unabhängig von der Tageslichtnahme). Die Beleuchting bleibt solange eingeschaltet, wie vom Bewegungsmelder Aktivitäten erfasst werden und solange die eingestellte Ausschaltverzogung + 2 Stücken noch nicht abgelaufen ist. Ansichobend wird die Beleuchting ausgeschaltet, der Melder Funktioniert gemäß den ausgewählten Einstellungen und die Beleuchting wird eingeschaltet.

Die rote Anzeige-LED des Melders (0.25 s an und 5 s aus) blinking und zeigt dadurch an, dass Sie den Drucktaster lange gestrück haben. Sie können die Funktion 'länger betägen' zu jeder Zeitpunkt durch einen kurzen Druck des Drucktasters unterbrachten. Anschließ wird die Beleuchting eingeschaltet und der Melder faktioniert wieder gemäß den ausgewählten Einstellungen.

Beispiel 3: Treppenhaus

	DIP-Schalter 1	DIP-Schalter 2	DIP-Schalter 3	DIP-Schalter 4
ON x x x x
OFF

Funktionswise des Prasenzmelders:

• Die Beleuchting Funktioniert als Prasenzmelder, was bedetet, dass diese automatisch eingeschaltet wird, wenn der Melder eine Aktivität im Erfassungsbereich erfasst und die Lichtstarke unter dem eingestehen Luxwert liegt.
  Die Beleuchting wird nach einer vorab eingestellten Zeit (Ausschalterverzogung) erneut automatisch ausgeschalten, wenn der Melder keine Bewegung mehr im Erfassungsbereich erfasst oder wenn die Lichtstarke den eingestallen Luxwert fift Minuten lang überschnitten hat.
• Sie können die Beleuchtung unabhängig von der Tageslichtstärke immer manuell über den Drucktaster einschalten.

6. PFLEGGE

Schmutz beeinträchtigt die Funktion des Melders. Halten Sie deswegen immer die Linse sauber und trocken. Benutzten Sie für die Linsenreinigung ein feuchtes Tuch mit Wasser und nur weniger Reinigungsmittel. Üben Sie beim Reinigen niemals Druck auf die Linse aus. Sind Linse oder andere Komponenten des Melders defekt, dann erhnen Sie Kontakt zu einem qualifizierten Elektroinstallatur auf.

1. TECHNISCHE DATEN

Abmesserungen	64,1 x 117,3 mm (HxB)
Versorgungsspannung	230 Vac ± 10%, 50 Hz
Leistungsaufnahme	0,2 W
Relaiskontakt*	Schlieber (max. 10 A), potenialfrei, Licht- und bewegungsemfpfindlich
maximale Schaltleistung*	Glühlampen (2300 W)
	230 V-Halogenlampen (2300 W)
	alle Niedarspannungs-Halogenlampen (500 VA)
	Leuchtstofflampen (unkompensiert) (1200 VA)
	Energiespartlampen (CFLi) (1200 VA)
maximale Schaltleistung*	140 μF
maximaler Einschaltspitzenstrom*	165 A/20 ms
Lichtempfindlichkeit*	20 - 1000 lux
Lichtempfindlichkeitshysterese	+ 10 %
Ausschalterverzögerung*	2 - 60 min
Montagehöhe (Abb. 3)	2 - 3,4 m
Erfassungswinkel (Abb. 3)	360°
Erfassungsbereich (Abb. 3)	kreisförming, 24 m (auf einer Höhe von 3 m)
Leitungsanschluss pro Anschlussklemma	3 x 2,5 mm²
Schutzart	IP54
Schutzklasse	Geräteklasse I
Umgebungstemperatur	-5 - +50 °C
Prüfzeichen	CE-Kennzechnung gemäß EN 60669-2-1
Zubehor	IR-Fernbedienung (350-20089)
	Präsenz- bzw. Absenzmelder 360° (Slave) (350-20079 oder eventuell auch 350-20071 oder 350-20081)

Gibt den Wert pro Kanal an, da beide Kanäle dieselben Eigenschaften besitzen.

8. WARNHINWEISE FÜR DIE INSTALLATION

Die Installationarf ausschlieBlich von einer Elektrofachkraft unter Berucksichtigung der geltenden Vorschriften ausgefHrt werden.

• Diese Gebrauchsanleitung muss dem Benutzer ausgehängt werden. Die Gebrauchsanleitung ist den Unterlagen der elektrischen Anlage beizufugen und muss auch eventuellen neuen Besitzern ausgeschängt werden. Zusätzliche Exemplare erhalten Sie über die Interneteilen von Niko oder über den Kundendienst von Niko.
• Beachten und berücksichtigten Sie bei der Installation unter anderen folgende Punkte:

die gultigen Gesetze, Normen und Richtlinien.

• den Stand der Technik zum Zeitpunkt der Installation.
• die in dieser Gebrauchsanleitung aufgeführten Anweisungen, wobei diese Gebrauchsanleitung nur
  allgemein gütige Bestimmungen enthalt, die für jeder Anlage spezifisch angewendet werden müssen.
  die allgemein anerkannten Regeln fachmännischer Arbeit.

C

Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien und Verordnungen. Die für diese Produkte zuteffende EG-Konformitäserklärung erhalten Sie gegebenenfalls unter www.niko.eu.

9. NIKO UNDERSTÜTZUNG

Bei Zweifel oder falls Sie bei einem eventuellen Defekt des Produkts noch Fragen bezüglich des Umtausches haben, dannannahsBeiKontauf auf mit dem Kuntendienst von Niko(Belgien:[phone])oder wenden sie anihen GroBhandler. Kontaktdaten und weitere informationen erhalten Si im Internet unter www.niko.eu in der Rubrik "Unterstützung und Beratung".

10. GARANTIEBEDINGUNGEN

• Der Garantiezeitraum beträgt vier Jahre ab Lieferdatum. Als Lieferdatum gilt das Rechnungsdatum zum Zeitpunkt des Kauts durch den Endverbraucher. Falls keine Rechnung mehr vorhanden ist, gift das Produktionsdatum.
• Der Endverbraucher ist verpflichtet, Niko schriftlich über einen Produktmangel innerhalb von zwei Monaten nach dessen Feststellung zu informieren.
• Im Falle eines Mangels hat der Endverbraucher nur Recht auf kostenlose Reparatur oder Ersatz des Produkts. Eine Entscheidung darüber obliegt allein Niko.
• Niko ist nicht für Mängel oder Schäden verantwortlich, die durch fehlerhafte Installation, nicht bestimmungsgemäßen oder unsachgemäßem Gebrauch, durch falsche Bedeutung, Anpassen/Ändern des Produkttes, infolge von unsachgemäßer Wartung entgen gegen den Wartungsvorschriften oder die sich aus außeren Umständen, wie beispieleweise infolge Feuchtigkeit oder Überspannung, ergeben.
  Zwingende Vorschriften der nationale Gesetzgebung bezuglich des Verkaufs von Konsumgütern und zum Verbraucherschutz haben vor den obigen Bestimmungen Vorrang in den Landern, in denen Niko direkt oder über seine Neben- oder Tochtergesellschaften, Filialen, Vertriebsstellen, Agenten oder über feste Verträter verkauft.
