BEDIENUNGSANLEITUNG PHP 500 A1 PARKSIDE

Technische gegevens Nominale spanning: 230 V

4. Sorgfältiger Umgang und Gebrauch ......................................................................Seite 20

Bedienung Vor der Inbetriebnahme ................................................................................................Seite 20 Inbetriebnahme .............................................................................................................Seite 20 Wartung und Reinigung ...............................................................................Seite 21 Service .........................................................................................................................Seite 21 Garantie .....................................................................................................................Seite 21 Entsorgung ...............................................................................................................Seite 22 Konformitätserklärung / Hersteller ....................................................Seite 22 Inhaltsverzeichnis18 DE/AT/CH Heißklebepistole PHP 500 A1 Einleitung Machen Sie sich vor der ersten Inbetrieb- nahme mit den Funktionen des Gerätes vertraut. Lesen Sie die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch Das Gerät ist zum Verkleben von Holz, Karton, Ver- packungen, PVC, Teppich, Dichtungen, Kunststoff, Leder, Keramik, Glas und Gewebe, mit Schmelzkleber geeignet. Das zu klebende Material muss sauber, trocken und fettfrei sein. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestim- mungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Netzanschluss Ladestation

Ladestation mit Gerätehalter

Hitzeschutzmantel der Düse

Netzanschluss Klebepistole

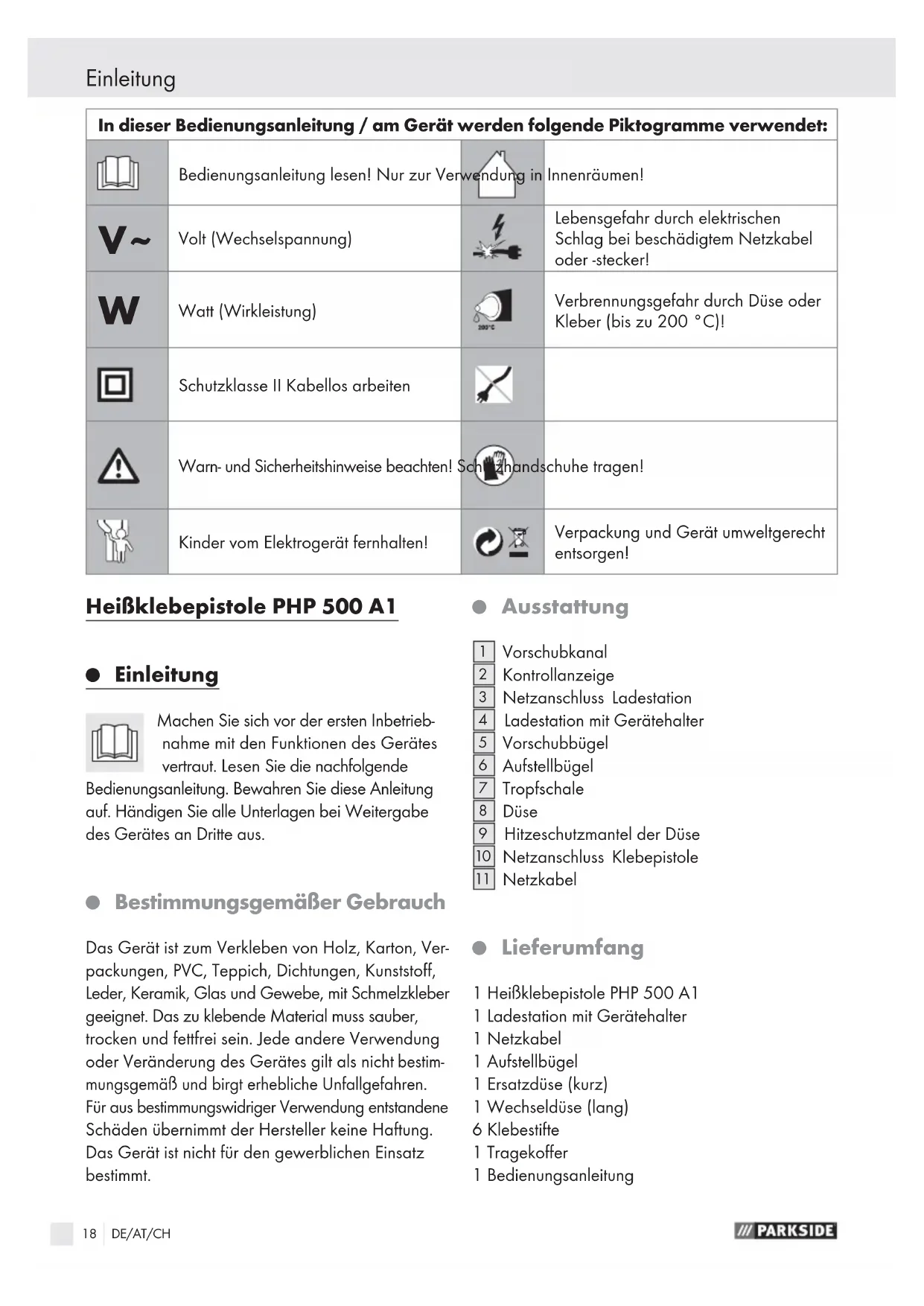

Lieferumfang 1 Heißklebepistole PHP 500 A1 1 Ladestation mit Gerätehalter 1 Netzkabel 1 Aufstellbügel 1 Ersatzdüse (kurz) 1 Wechseldüse (lang) 6 Klebestifte 1 Tragekoffer 1 Bedienungsanleitung Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Nur zur Verwendung in Innenräumen!

Volt (Wechselspannung) Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!

Watt (Wirkleistung) Verbrennungsgefahr durch Düse oder Kleber (bis zu 200 °C)! Schutzklasse II Kabellos arbeiten Warn- und Sicherheitshinweise beachten! Schutzhandschuhe tragen! Kinder vom Elektrogerät fernhalten! Verpackung und Gerät umweltgerecht entsorgen!19 DE/AT/CH

Technische Daten Netzspannung: 230 V

50 Hz Nennaufnahme: ca. 40 W (500 W) Aufheizzeit: ca. 4 Min. Schutzklasse: II / Sicherheitshinweise

CHTUNG! Sämtliche Anweisungen sind zu lesen . Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuch- tete Arbeitsbereiche können zu Unfällen führen. b) Das Gerät darf nicht feucht sein und auch nicht in feuchter Umgebung betrieben werden.

Halten Sie Kinder und andere Personen während der Benut- zung des Elektrogeräts fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder gei- stigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. ACHTUNG! Dieses Werkzeug muss auf seinen Aufstellbügel

aufgelegt werden, wenn es nicht in Gebrauch ist.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Ge- räten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektri- schen Schlages. b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektri- schen Schlages.

Zweckentfremden Sie das Kabel nicht um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten. Wird bei der Arbeit das Netzkabel beschädigt, oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzstecker ziehen. Beschädigte oder verwickelte Kabel er- höhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrogerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die An- wendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Einleitung / Sicherheitshinweise20 DE/AT/CH Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

Vermeiden Sie Verletzungs- und Brandgefahr sowie Gesundheitsgefährdungen: VERBRENNUNGSGEFAHR! Der Kleber und die Düse werden bis zu 200 °C heiß. Fassen Sie die Düse oder den Kleber nicht an. Lassen Sie den heissen Kleber nicht auf Personen oder Tiere gelangen. Bei Hautkontakt sofort die Stelle einige Minuten unter einen kalten Wasser- strahl halten. Versuchen Sie nicht den Klebstoff von der Haut zu entfernen.

4. Sorgfältiger Umgang

und Gebrauch a) Ziehen Sie den Stecker aus der Steck- dose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Gerätes. b) Bewahren Sie unbenutzte Elektrogeräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrogeräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Gerät vor Aufbewahrung voll- ständig abkühlen lassen. Die heisse Düse kann Schaden anrichten.

Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Gerä- teteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrogeräten.

Führen Sie das Netzkabel immer nach hinten vom Gerät weg.

Vor der Inbetriebnahme Klebestellen vorbereiten: Verwenden Sie keine brennbaren Lösungsmittel zum Reinigen der Klebestellen. Die Umgebungstemperatur und die zu klebenden Materialien dürfen nicht kälter als + 5 °C und nicht wärmer als + 50 °C sein. Klebestellen müssen sauber, trocken und fettfrei sein.

Rauhen Sie glatte Oberflächen vor dem Kleben an

Wärmen Sie schnell abkühlende Materialien wie z.B. Stahl zur besseren Klebhaftung etwas an. Schrauben Sie die gewünschte Düse

auf und montieren Sie den Aufstellbügel

Inbetriebnahme Kabelgebunden arbeiten:

1. Verbinden Sie das Netzkabel

mit dem Netz- anschluss der Klebepistole

(siehe Abb. F). Stecken Sie den Netzstecker in die Steckdose.

2. Klappen Sie den Aufstellbügel

vor. Stellen Sie das Gerät ab.

3. Schieben Sie eine Klebepatrone in den

4. Lassen Sie das Gerät ca. 4 Minuten aufheizen.

Das Gerät ist nun betriebsbereit. Kabellos arbeiten:

1. Verbinden Sie das Netzkabel

mit dem Netzanschluss der Ladestation

Stecken Sie den Netzstecker in die Steckdose.

2. Stecken Sie die Heißklebepistole in die

3. Schieben Sie eine Klebepatrone in den Vorschub-

4. Lassen Sie das Gerät ca. 4 Minuten aufheizen.

Das Gerät ist nun betriebsbereit.

5. Wiederholen Sie die Aufheizphase bei schwer

gängigem oder zäh flüssigem Klebstoffaustritt. Sicherheitshinweise / Bedienung21 DE/AT/CH Kleben: Drücken Sie den Vorschubbügel

, um den Fluss des Klebers den Anforderungen entspre- chend zu regulieren.

1. Tragen Sie den Kleber punktförmig auf. Tragen

Sie bei flexiblen Materialien wie z.B. Textilien den Kleber in Zickzacklinien auf.

2. Drücken Sie die beiden zu verklebenden Werk-

stücke nach dem Auftragen des Klebers sofort für ca. 30 Sekunden zusammen. Die Klebestelle ist nach ca. 5 Minuten belastbar.

3. Stellen Sie die Klebepistole zwischen Arbeits-

unterbrechungen auf dem Aufstellbügel

oder setzen Sie sie in die Ladestation

4. Entfernen Sie etwaige Kleberreste nach dem

Erkalten mit einem scharfen Messer. Klebestel- len lassen sich durch Erhitzen wieder lösen. Gerät ausschalten: Ziehen Sie den Netzstecker aus der Steckdose. Düsen wechseln:

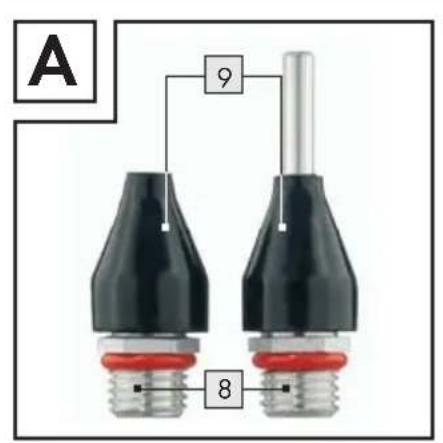

Tragen Sie Schutzhandschuhe. Heizen Sie das Gerät ca. 4 Minuten auf. Wechseln Sie die Düse

VERBRENNUNGSGEFAHR! Berühren Sie die Düse

nur am Hitzeschutzmantel

Die Düsenspitze ist heiß! Hinweis: Halten Sie das Gerät senkrecht mit der Düse nach oben, andernfalls könnte Kleber auslaufen.

Wartung und Reinigung Die Heißklebepistole ist wartungsfrei. WARNUNG! Ziehen Sie vor allen Reinigungs- arbeiten den Netzstecker aus der Steckdose. Halten Sie das Gerät stets sauber und trocken. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunst- stoff angreifen.

WARNUNG! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

WARNUNG! Lassen Sie den Austausch des Steckers oder der An- schlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbin dung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fa- brikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zer- brechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behand- lung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Bedienung / Wartung und Reinigung / Service / Garantie22 DE/AT/CH Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Schraven Service- und Dienstleistungs GmbH Tel.: + 49 (0) 180 5 008107 (0,14 € / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 € / Min.) Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com

Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklärung / Hersteller Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: EC-Niederspannungsrichtlinie (2006 / 95 / EC): EN60335-1, EN60335-2-45 Elektromagnetische Verträglichkeit (2004 / 108 / EC): EN55014, EN55014-2, EN61000-3-2, EN61000-3-3 Typ / Gerätebezeichnung: Heißklebepistole PHP 500 A1 Herstellungsjahr: 06 - 2010 Seriennummer: IAN 54325 Bochum, 30.06.2010 Hans Kompernaß - Geschäftsführer - Technische Änderungen im Sinne der Weiter entwicklung sind vorbehalten. Garantie / Entsorgung / Konformitätserklärung / Hersteller2 IAN 54325 KOMPERNASS GMBH Burgstraße 21 D-44867 Bochum
