BEDIENUNGSANLEITUNG TL20LC17 TechLine

• MODE D'EMPLOI KULLANMA KILAVUZU TL-20LC-17- 1 - Inhalt Fernbedienungstasten p. 2

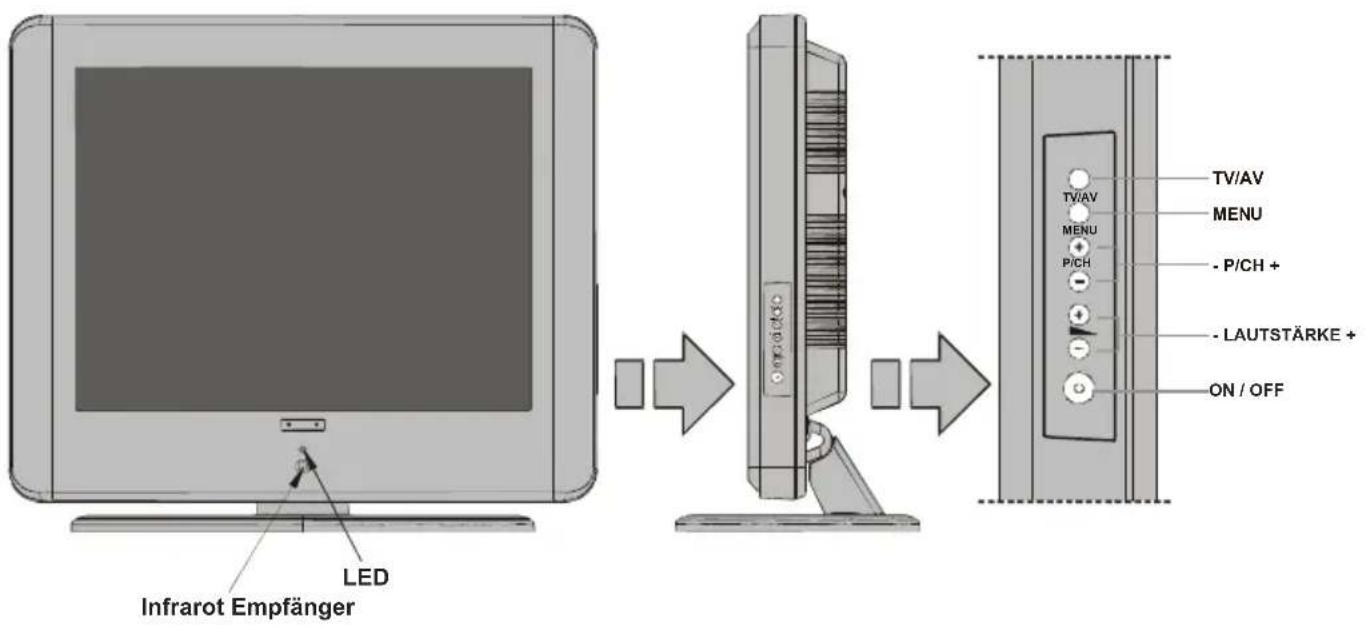

• Bedienfeldtasten am Gerät p. 3
• Vorbereitungen p. 4
• Wandmontage des TFT Fernsehgeräts4 Produktmerkmale p. 6
• Sicherheitshinweise p. 6
• Vor dem Einschalten des Fernsehgeräts9 Stromanschluss p. 9
• Anschlussmöglichkeiten an der HF-Eingangsbuchse p. 9
• Andere Geräte anschließen p. 9
• Einlegen der Batterien in die Fernbedienung p. 9
• Ein-undAusschalten des Fernsehgeräts 10 Fernsehgerät einschalten: p. 10
• Fernsehgerät ausschalten: p. 10
• Bedienung des Fernsehgeräts p. 10

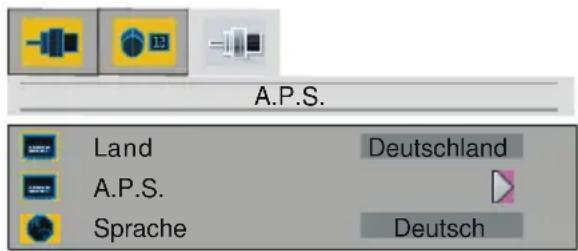

• Starten des Automatischen Programmiersystems (A.P.S.) p. 10
• Bedienung mit den Tasten der Fernbedienung p. 11
• Bedienung mit den Tasten der Fernbedienung p. 11
• Menüsystem p. 12
• Das Menü „Bild“ p. 12
• Das Menü „Audio“ p. 13
• Das Menü „Fenster“ p. 14
• Das Menü „Optionen“ p. 15

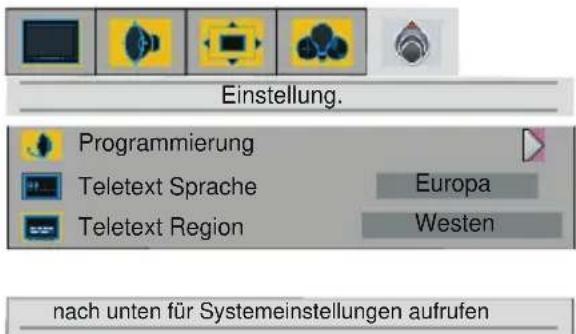

• Das Menü „Einstellungen“ p. 16
• Weitere Funktionen p. 18
• TV-Status p. 18
• Vorheriges Programm p. 19
• Tonanzeige p. 19
• Stummschalten-Anzeige p. 19
• AV-Betriebsarten p. 19
• PC-Modus p. 19
• Videotext p. 19
• Videotext aktivieren p. 19
• Videotextseite aufrufen p. 20
• Indexseite aufrufen p. 20
• Teletext zusammen mit TV-Programm anzeigen p. 20
• Doppelte Texthöhe einstellen p. 20
• „Versteckte“ Informationen zeigen p. 20
• Automatischen Seitenwechsel anhalten 20 Unterseite aufrufen p. 20
• Videotext beenden p. 21
• Uhrzeit anzeigen p. 21
• Fasttext p. 21

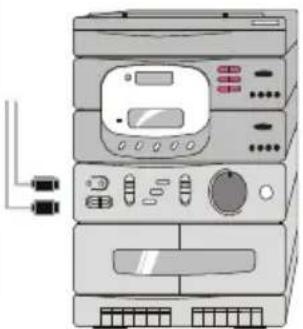

• Externe Geräte anschließen p. 21
• PC-Tonanschluss p. 21
• Über den Scart-Anschluss p. 21
• Antennenanschluss p. 21
• Decoder p. 22

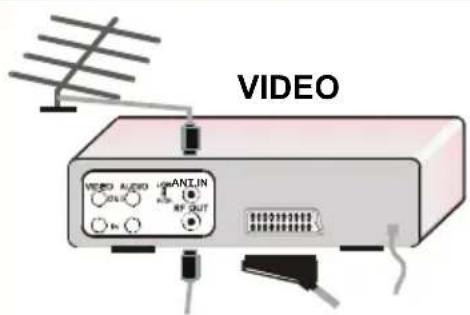

• TV und Videorecorder p. 22
• NTSC-Wiedergabe p. 22
• Testsignal des Videorecorders suchen und speichern p. 22

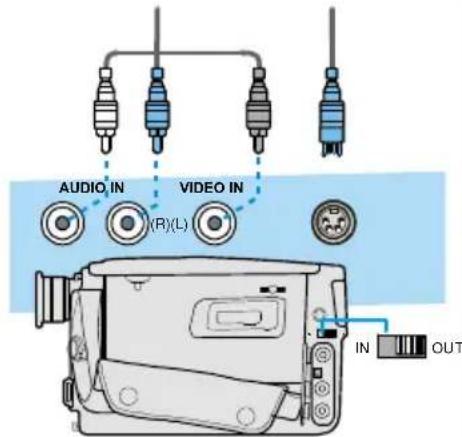

• Kamera und Camcorder p. 22
• Anschluß an den S-VHS Eingang p. 22
• Decoder am Videorecorder anschließen23 Kopfhörer anschließen p. 23
• Tipps p. 23
• Antennenanschlüsse p. 25
• Technische Daten PCEINGANGTYPISCHEBILDSCHIRMMODI26 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:211- 2 - Fernbedienungstasten = Bereitschaft = Cursor aufwärts = Cursor rechts OK = OK (Speichern) = Info p. 26

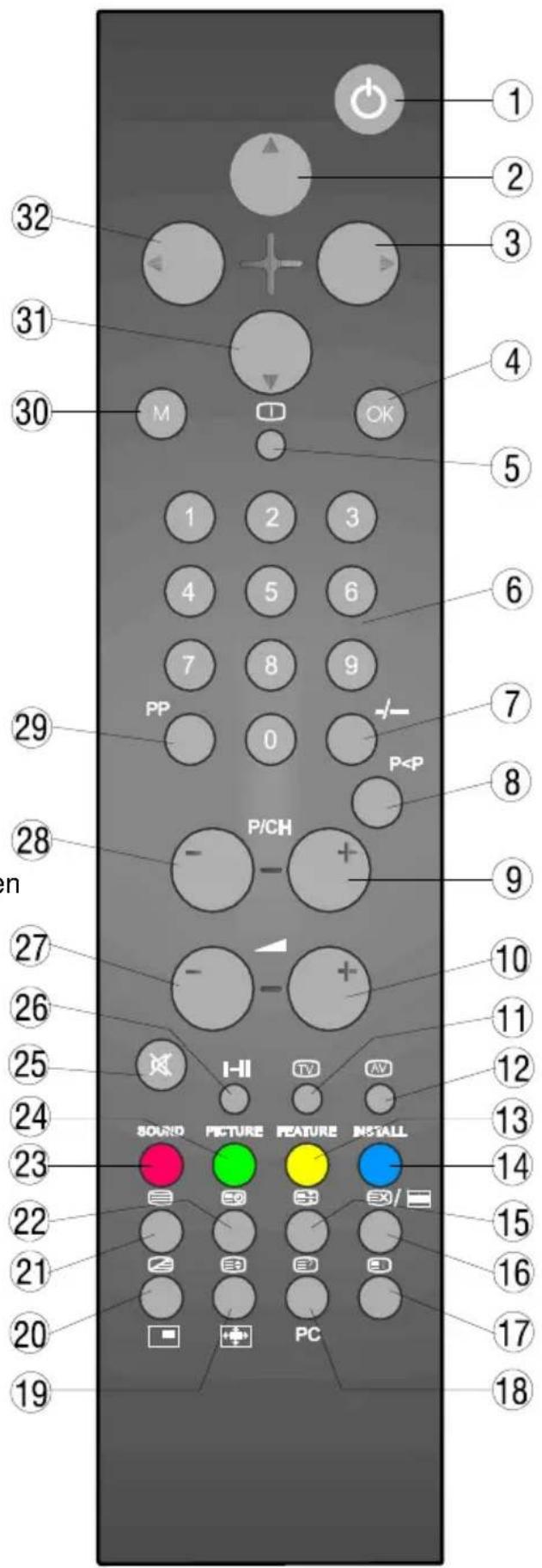

0 - 9 = Programmanwahl direkt

-/-- = Keine funktion =Voriges Programm P/CH + = Programm aufwärts + = Lautstärke erhöhen = TV / Menü verlassen = Externe Quelle (AV-1,RGB1,AV-2,SVHS,PC) Gelbe Taste Blaue Taste = Anhalten = Aktualisieren, = Keine funktion = Indexseite = Zeigen / PC = Von TV auf PC umschalten = Vergrößern, = Bildformat = Mischen, = Keine funktion = Teletext = Zeit / Unterseite Rote Taste Grüne Taste = Ton aus (Stummschalten) I-II = Mono/Stereo - Dual I-II - = Lautstärke verringern - P/CH = Programme Down = Einstellung Farbtemperatur M = Menü

= Cursor links 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:212- 3 - BedienfeldtastenamGerät OBERE FUSSABDECKUNG TV/AV MENU P/CH TV/AV MENU P/CH TV/AV MENU - P/CH + LED Infrarot Empfänger - LAUTSTÄRKE + ON / OFF 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:213- 4 - Vorbereitungen Stellen Sie den Bildschirm auf einer festen waagerechten Fläche auf (z.B. Tisch). Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Ab- stand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden. Wandmontage des TFT Fernsehgeräts

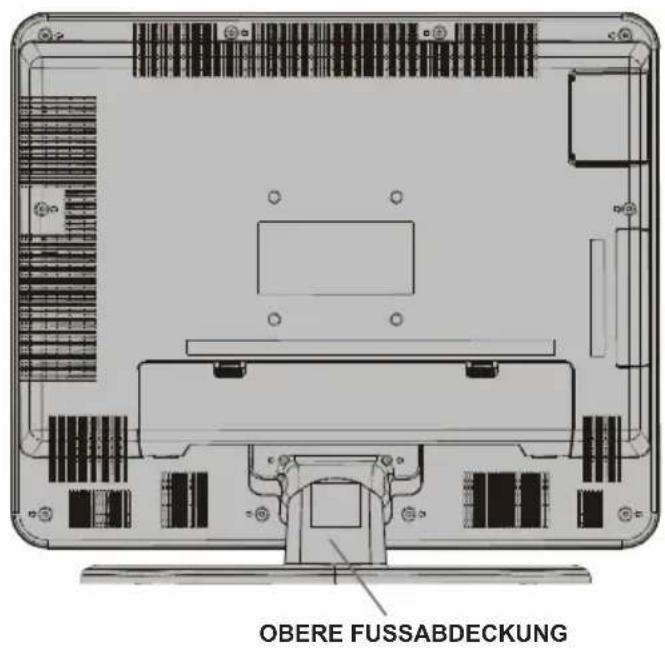

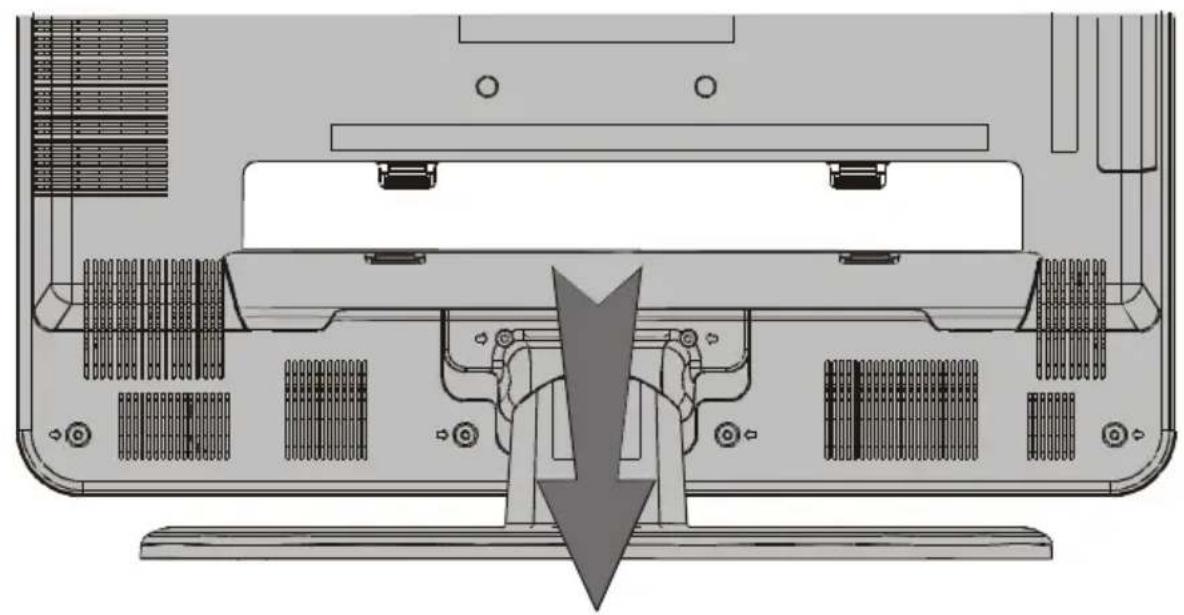

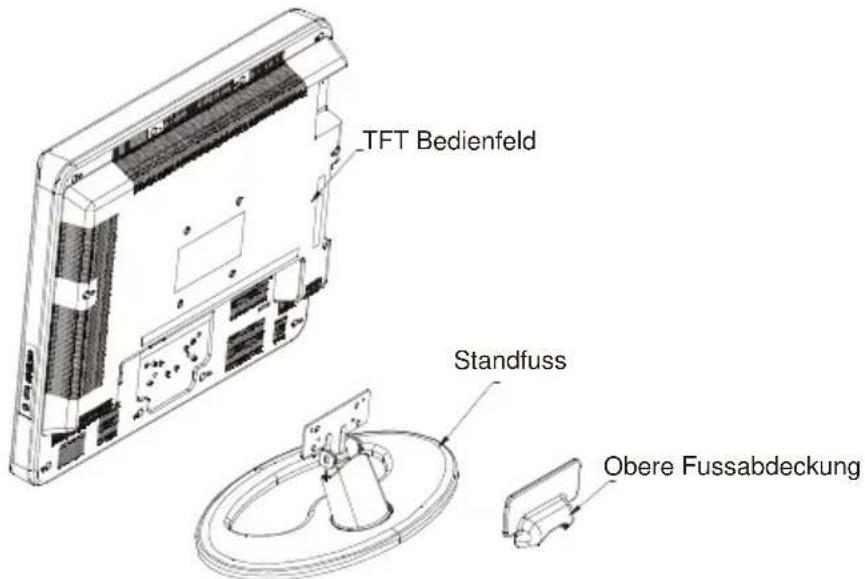

1- Um das TFT Fernsehgerät an der Wand montieren zu können, entfernen Sie zunächst den

Standfuß. Lösen und entfernen Sie die zwei Schrauben, mit denen die obere Fußabdeckung befestigt ist, und die 4 Schrauben, mit denen der Fuß am TFT-Bildschirm befestigt ist. Nehmen Sie dann den Standfuß vom TFT-Gerät ab. Standfuss Obere Fussabdeckung TFT Bedienfeld

2- Setzen Sie die 4 Aufhänger in die runden Schraubenlöcher an der Rückseite des TFT ein und

fixieren Sie sie mit 4 (M4 x 10) Schrauben am TFT-Gerät.

3- Entscheiden Sie, an welcher Stelle an der Wand Sie das TFT-Gerät anbringen wollen.

Richten Sie den Wandhalter waagerecht an der Wand aus und markieren Sie die 4 Montage- punkte mit einem Bleistift. Bohren Sie Führungslöcher für die Plastikverankerungen und befe- stigen Sie anschließend den Wandhalter mit 4 Schrauben (4 x 30).

4- Heben Sie das TFT-Gerät hoch und hängen Sie es mit den 4 Halteschrauben an der Geräte-

rückseite in die entsprechenden Löcher am Wandhalter ein. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:214- 5 - 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:215- 6 - Produktmerkmale

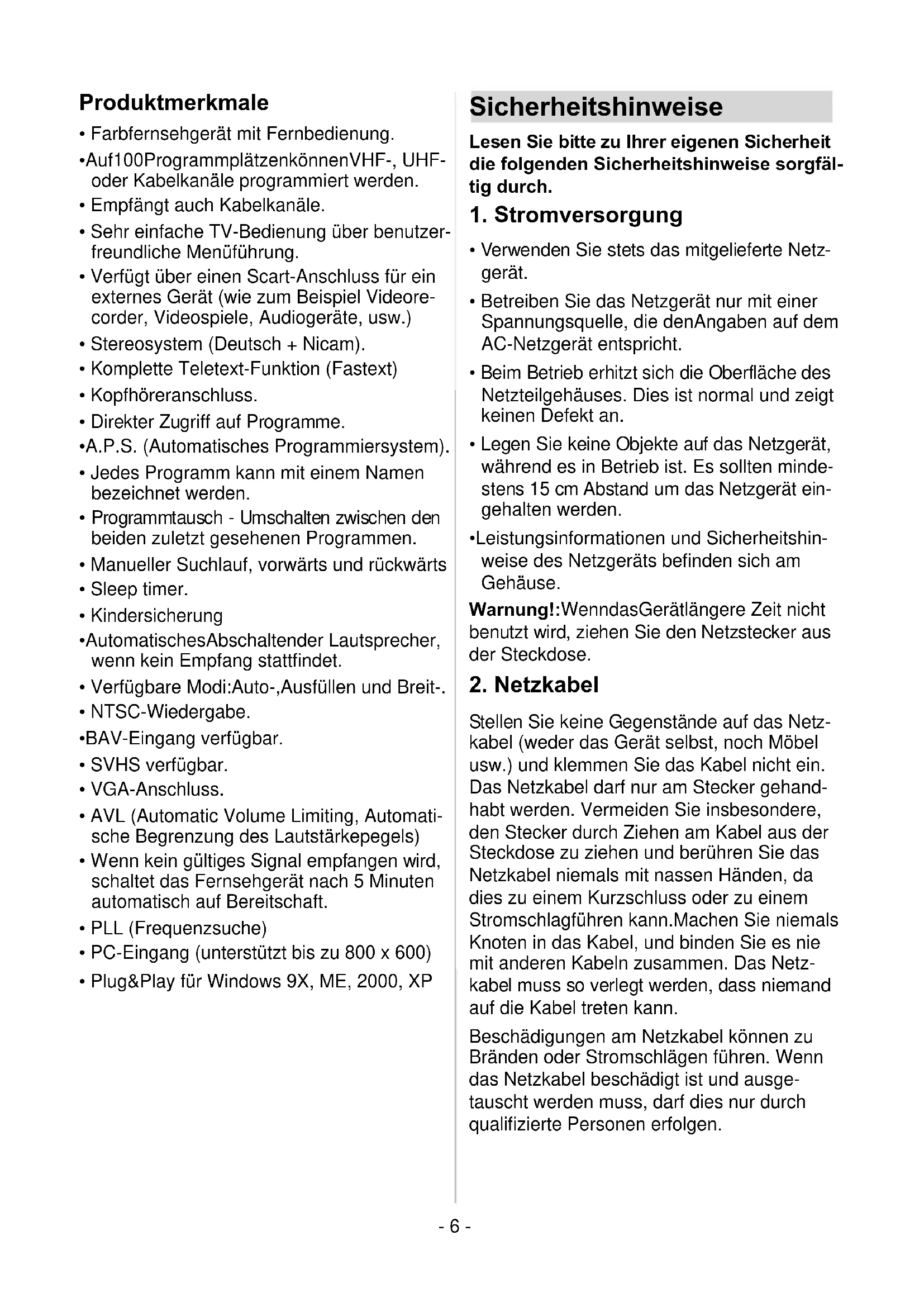

• Farbfernsehgerät mit Fernbedienung.

• Auf100ProgrammplätzenkönnenVHF-, UHF- oder Kabelkanäle programmiert werden.

• Empfängt auch Kabelkanäle.

• Sehr einfache TV-Bedienung über benutzer- freundliche Menüführung.

• Verfügt über einen Scart-Anschluss für ein externes Gerät (wie zum Beispiel Videore- corder, Videospiele, Audiogeräte, usw.)

• Stereosystem (Deutsch + Nicam).

• Komplette Teletext-Funktion (Fastext)

• Direkter Zugriff auf Programme.

• A.P.S. (Automatisches Programmiersystem).

• Jedes Programm kann mit einem Namen bezeichnet werden.

• Programmtausch - Umschalten zwischen den beiden zuletzt gesehenen Programmen.

• Manueller Suchlauf, vorwärts und rückwärts

• AutomatischesAbschaltender Lautsprecher, wenn kein Empfang stattfindet.

• Verfügbare Modi:Auto-,Ausfüllen und Breit-.

• BAV-Eingang verfügbar.

• Wenn kein gültiges Signal empfangen wird, schaltet das Fernsehgerät nach 5 Minuten automatisch auf Bereitschaft.

• PC-Eingang (unterstützt bis zu 800 x 600)

• Plug&Play für Windows 9X, ME, 2000, XP Sicherheitshinweise Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfäl- tig durch.

• Verwenden Sie stets das mitgelieferte Netz- gerät.

• Betreiben Sie das Netzgerät nur mit einer Spannungsquelle, die denAngaben auf dem AC-Netzgerät entspricht.

• Beim Betrieb erhitzt sich die Oberfläche des Netzteilgehäuses. Dies ist normal und zeigt keinen Defekt an.

• Legen Sie keine Objekte auf das Netzgerät, während es in Betrieb ist. Es sollten minde- stens 15 cm Abstand um das Netzgerät ein- gehalten werden.

• Leistungsinformationen und Sicherheitshin- weise des Netzgeräts befinden sich am Gehäuse. Warnung!:WenndasGerätlängere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose.

Stellen Sie keine Gegenstände auf das Netz- kabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehand- habt werden. Vermeiden Sie insbesondere, den Stecker durch Ziehen am Kabel aus der Steckdose zu ziehen und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlagführen kann.Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netz- kabel muss so verlegt werden, dass niemand auf die Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausge- tauscht werden muss, darf dies nur durch qualifizierte Personen erfolgen. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:216- 7 -

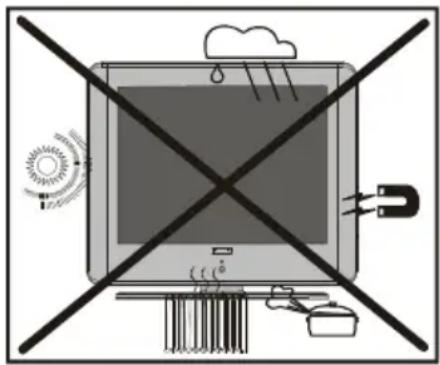

3. Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (). Achten Sie dar- auf, dass dieses Gerät niemals Regen oder sonstigem Wasser ausgesetzt ist und stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf dem Gerät ab, da dies gefährlich sein kann. Halten Sie das Gerät vor Tropf- und Spritzwasser ge- schützt. Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindrin- gen, müssen Sie den Netzstecker ziehen und das Gerät durch eine qualifizierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Ziehen Sie vor der Reinigung des Netzgeräts den Netzstecker aus der Steckdose. Verwen- den Sie keine flüssigen oder Sprühreiniger. Benutzen Sie einweichesundtrockenesTuch.

Die Schlitze und Öffnungen in der hinteren Abdeckung dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Sollten diese Öffnungen blockiert oder abge- deckt werden, kann es zu einer Überhitzung des Geräts kommen.

6. Hitze und offenes Feuer

Der Empfänger darf weder offenem Feuer noch anderen Quellen intensiver Hitze- strahlung, wie elektrischen Radiatoren, aus- gesetzt werden. Stellen Sie sicher dass keine offenen Flammen, wie z.B. angezündete Ker- zen, auf das Gerät gestellt werden.

Trennen Sie das Netzkabel von der Steckdo- se, falls es Sturm oder Gewitter gibt oder das Gerätlängere Zeitnichtbenutztwird(z.B.,wenn Sie im Urlaub sind).

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Repara- tur vornimmt, Teile verwendet, die vom Her- steller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. An- dere Teile könnten Brand, elektrische Schlä- ge oder andere Gefahren verursachen.

Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann. Anordnungen zur Abfallentsorgung:

• Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wieder- verwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen.

• Batterien, auch solche die frei von Schwer- metallen sind, dürfen nicht mit dem norma- len Haushaltsmüll entsorgt werden. Bitte entsorgen Sie Ihre Batterien auf umweltge- rechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Ge- biet gültig sind.

• Die Kaltkathoden-Leuchtstoffröhre im LCD- Panel enthält eine geringe Menge Quecksil- ber. Bitte beachten Sie die örtlichen Vorschrif- ten bei der Entsorgung. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:217- 8 - Warnung! Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsan- weisungen sicher am Boden/an der Wand befestigt werden. “ Der Netzstecker des Netzgeräts wird als Trennvorrichtung verwendet werden und muss daher leichtzugänglich gehalten wer- den. „LASSENSIEIHRGERÄTNICHTEINGESCHAL-

TET ODERIMSTANDBY-MODUS, WENN SIE

DASHAUS VERLASSEN.” “Das LCD-Panel ist ein Hochtechnologie- produkt mit etwa einer Million Dünnschicht- Transistoren,die selbst feine Bilddetails auf- lösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Bitte beachten Sie, dass dies die Leistung Ihres Produkts nicht beeinträchtigt.” Hinweise zum Betrieb des Gerätes

• Vermeiden Sie häufige Wiedergabe des glei- chen Bildes.Nach längerer Wiedergabe ei- nes statischen Inhaltes empfiehlt es sich, über mindestens die doppelte Dauer der voherigen Wiedergabe ein bewegtes Bild anzusehen.

• Vermeiden Sie häufige Wiedergabe des 4:3 Formates auf Ihrem Bildschirm. Nach län- gerer Wiedergabe eines Bildes im 4:3 For- mat empfiehlt es sich, über mindestens die doppelte Dauer der voherigen Wiedergabe ein Vollbild anzusehen.

• Teletext Inhalt, sowie OSD Einblendungen sollten nicht über lange Zeit wiedergegeben werden.

• Lassen sie das Bild nicht ohne Unterbre- chungen auf Standbild oder Pause (z.B. bei DVD-Playern) geschaltet.

• DieWiedergabe von Trailern solltenicht über längere Zeiträume erfolgen. Der Anschluss muss richtig geerdet sein. Verbinden Sie den Erdungskontakt des AC-Netzgeräts über das mitgelieferte Netzkabel mit dem Erdungskontakt der Steckdose. Wenn der mitgelieferte Stek- ker nicht in Ihre Steckdose passt, lassen Sie diese von einem Elektriker durch eine passende neue ersetzen. Schließen Sie das Erdungskabel unbedingt an 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:218- 9 - Andere Geräte anschließen WICHTIGER HINWEIS:SchaltenSiedasFern- sehgerät aus, bevor Sie andere Geräte an- schließen. Einfassungen für Außenanschlüsse sind an der hinteren und linken Seite des Fernseh- apparates. Der Anschluss anderer Geräte über den Scart-Anschluss erfolgt entspre- chend der Bedienungsanleitungen der jewei- ligen Geräte. Einlegen der Batterien in die Fernbedienung

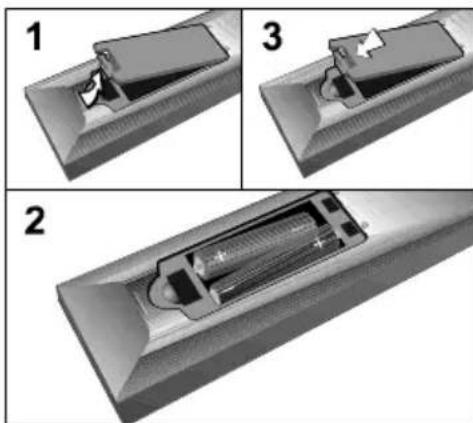

• Legen Sie die Batterien in der korrektenAus- richtung ein, wie nachfolgend abgebildet.

• Ziehen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung vorsichtig in Pfeilrichtung nach oben, und nehmen Sie diese von dem Batteriefach ab.

• Legen Sie zwei AAA (R03)-Batterien oder gleichwertige Batterien ein.

• Befestigen Sie die Batterieabdeckung wie- der auf dem Batteriefach. HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät län- gere Zeit nicht benutzt wird. Die Fern- bedienung könnte andernfalls durch aus- laufende Batterien beschädigt werden. Vor dem Einschaltendes Fernsehgeräts Stromanschluss AC adapterToPOWER

terminal WICHTIGER HINWEIS: Das Fernsehgerät ist für eine Betriebsspannung von 230V, 50 Hz Wechselstrom ausgelegt.

• Nach dem Auspacken warten Sie, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es an den Netzstrom anschließen. Anschlussmöglichkeiten an der HF- Eingangsbuchse VHF/UHF

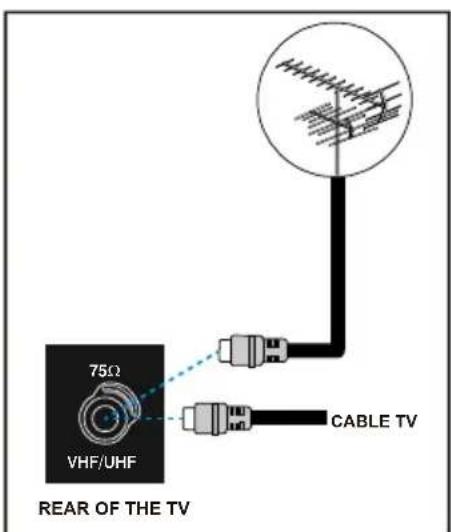

• Schließen Sie das Antennenkabel bzw. das Kabel für Kabel-TV an den HF-Anschluss an, der sich auf der Rückseite des TV-Ge- räts befindet. Schließen Sie die Kabel von den TV-Ausgängen der externen Geräte (VCR, DVB usw.) ebenfalls an diesen Anschluss an. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:219- 10 - Ein-undAusschaltendes Fernsehgeräts Fernsehgerät einschalten: Schalten Sie Ihr Fernsehgerät in zwei Schrit- ten ein:

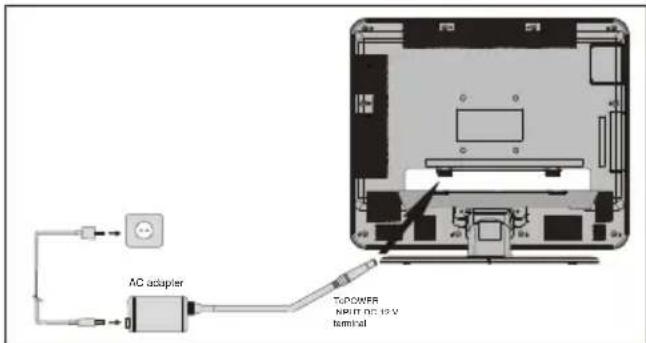

1- Schließen Sie das Netzkabel an das exter-

ne Netzteil an. Drücken Sie die Taste „

an der rechtenSeite desFernsehgeräts.Das Fernsehgerät schaltet in den Bereitschafts- modus, und die Kontrolllampe anderGeräte- front leuchtet rot.

2- Um das Gerät aus dem Bereitschafts-

modus einzuschalten: Drücken Sie entweder eine der Zifferntasten auf der Fernbedienung, um eine bestimmte Programmnummer aufzurufen, oder Drücken Sie die Taste „-P/CH“ oder „P/CH+“ an der rechten Seite des Fernsehgeräts oder drücken Sie die Taste „-P/CH“ oder „P/CH+“ auf der Fernbedienung, um das zuletzt gese- hene Programm auszuwählen. Auf beide Arten schalten Sie das Fernsehge- rät ein, und die LED leuchtet grün. Fernsehgerät ausschalten:

• Drücken Sie die Taste „ “ auf der Fernbe- dienung. Das Fernsehgerät schaltet auf Bereitschaft und statt der GRÜNEN LED leuchtet dieROTE; oder

• Drücken Sie die Taste „ “ an der rechten Seite des Fernsehgeräts. Das Gerät wird ausgeschaltet und dieGRÜNE LED erlischt. HINWEIS: Um das Fernsehgerät vollständig auszuschalten, ziehen Sie den Netzstecker aus der Steckdose. BedienungdesFernsehgeräts Sie können Ihr Fernsehgerät sowohl mit der Fernbedienung als auch mit den Tasten am Gerät bedienen. Starten des Automatischen Programmiersystems (A.P.S.) Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird das folgende Menü ange- zeigt. DasA.P.S.-System suchtundsortiert alle Kanäle, die inIhrerRegion verfügbar sind, und speichert diese auto- matisch in Ihrem Fernsehgerät. nach unten für A.P.S. A.P.S. Land A.P.S. Deutschland Sprache Deutsch Wenn Sie die A.P.S.-Funktion vor dem Start ausschalten möchten, betätigen Sie die Ta- ste „ “. Wählen Sie mit Hilfe der Tasten „ “

“ und „ “ / „ “ zuerst Sprache und Land. Dadurch wird in der A.P.S.-Funktion der Sortierungsprozess aktiviert. Um die A.P.S.- Funktion zu starten, wählen Sie mit Hilfe der Tasten „ “ / „ “ A.P.S. und drücken die Taste

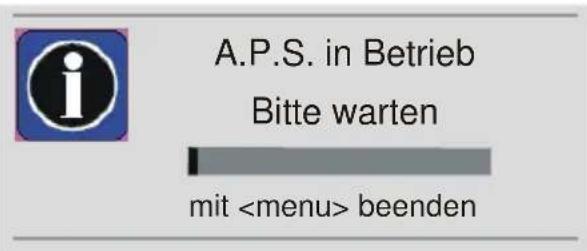

“. Folgende Warnung wird angezeigt: Erster A.P.S. Warnung Bitte überprüfen Sie das Antennenkabel <M> abbrechen <OK> starten WollenSiedieA.P.S.-Funktionabbrechen,drük- ken Sie die Taste „M“. Durch Betätigen der Taste „OK“ starten Sie die A.P.S.-Funktion und folgende Warnung wird eingeblendet: 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2110- 11 - A.P.S. in Betrieb Bitte warten mit <menu> beenden Nach Abschluss desA.P.S.-Vorgangs wird die Programmliste auf dem Bildschirm angezeigt. In der Programmliste finden Sie die Programmnummern mit den dazugehörigen Programmnamen. Bedienung mit den Tasten der Fernbedienung Die Lautstärkeregelung und Programmwahl kann von der Nahbedienungaus auf der rech- ten Seite des Gerätes getätigt werden. Lautstärkereglung Drücken Sie die Taste “- VOLUME”, um die Lautstärke zu verringern oder die Taste “VOLUME +”, um die Lautstärke zu erhöhen. Eine Lautstärkeskala (Schieberegler) wird am Bildschirm eingeblendet. Programmwahl Drücken Sie die Taste „P/CH +“, um das näch- ste Programm auszuwählen oder die Taste „- P/CH“, um das vorherige Programm auszu- wählen. Hauptmenü aufrufen Drücken Sie die Taste MENU, um das Haupt- menü aufzurufen. Im Hauptmenü wählen Sie durch Betätigen der Taste „- P/CH“ bzw. „P/CH +“ ein Untermenü und öffnen dieses durch Betätigen der Taste “- VOLUME” bzw. “VOLUME +”. AV Modus Um Ihr Fernsehgerät in den AV-Modus zu schalten, drücken Sie die Taste „TV / AV“ auf der Nahbedienung an der rechten Seite des Fernsehgeräts. Bedienung mit den Tasten der Fernbedienung Mit der Fernbedienung können Sie alle Funk- tionen Ihres Fernsehgerätssteuern. Die Funk- tionen werden zusammen mit dem Menü- system Ihres Fernsehgeräts beschrieben. Lesen Sie dazu in dem Abschnitt „Menü- system“ nach. Lautstärkereglung Drücken Sie die Taste „ +“, um die Laut- stärke zu erhöhen. Drücken Sie die Taste „- “, um die Lautstärke zu verringern. Eine Lautstärkeskala (Schieberegler) wird auf dem Bildschirm eingeblendet.

Programmwahl (Voriges oder nächstes Programm)

• Drücken Sie die Taste „- P/CH“, um das vorige Programm aufzurufen.

• Drücken Sie die Taste „P/CH +“, um das nächste Programm aufzurufen. Direkte Programmwahl: Wählen Sie mit den Zifferntasten auf der Fernbedienung eine Programmnummer zwischen 0 und 9 aus. Nach kurzer Verzö- gerung schaltet das Fernsehgerät auf das gewählte Programm.

• Bei zweistelligen Programmnummern müs- sen Sie innerhalb von 2 Sekunden nach der ersten Zifferneingabe die nächste Ziffern- taste drücken. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2111- 12 - Menüsystem Ihr Fernsehgerät ist mit einer Menüführung ausgestattet, mit deren Hilfe Sie das multi- funktionale System einfach bedienen können. Drücken Sie die Taste „M“ (MENU), um das Menüaufzurufen.DieTaste„M“hatzweiFunk- tionen: Aufrufen und Beenden des Menüs so- wie Beenden des jeweiligen Untermenüs und gleichzeitiges Aufrufen des übergeordneten Menüs. Drücken Sie die Taste „ “/„ “, um ein Menü auszuwählen und anschließend die Taste

“/„ “ zurAuswahl einerMenüoptionunddie Taste „ “/„ “, um die Menüoption aufzuru- fen. Um ein Menü zu verlassen, drücken sie die Taste „M“. Das Menü „Bild“ Wählen Sie das erste Symbol durch Betäti- gen der Taste „ “/„ “. Das Bildmenü er- scheint auf dem Bildschirm. nach unten für Eigenschaften-Einst. Helligkeit Kontrast Schärfe Farbe Bild

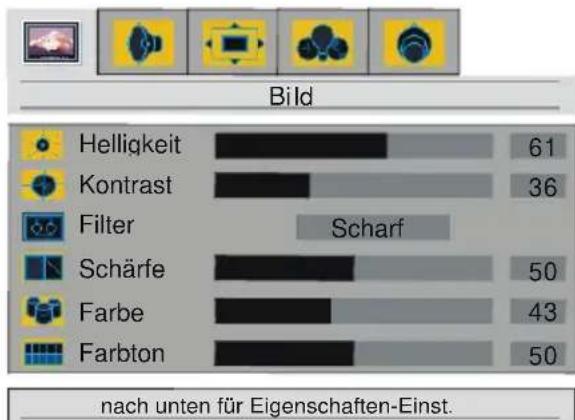

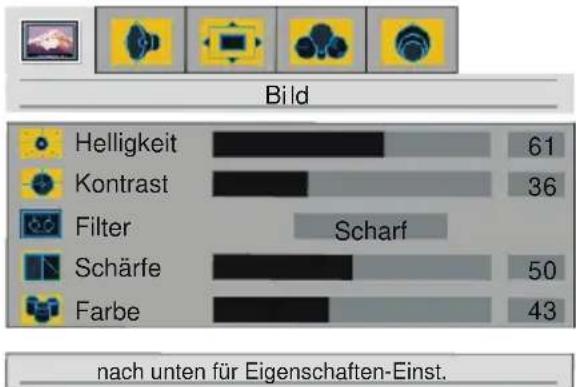

Helligkeit Drücken Sie die Taste „ “/„ “, um die Hellig- keit auszuwählen. Drücken Sie die Taste „

um die Helligkeit zu erhöhen. Drücken Sie die Taste „ “, um die Helligkeit zu verringern. Die Helligkeit kann im Bereich zwischen 0 und 100 eingestellt werden. Kontrast Drücken Sie die Taste „ “/„ “, um den Kon- trast auszuwählen.DrückenSie dieTaste„

um den Kontrast zu erhöhen. Drücken Sie die Taste „ “, um den Kontrast zu verringern. Der Kontrast kann im Bereich zwischen 0 und 100 eingestellt werden. Filter Drücken Sie die Taste „ “/„ “, um Filter aus- zuwählen. Drücken Sie die Taste „ “/„ “, um die Filtereinstellungen auf normal, scharf oder maxi. schärfe einzustellen. Diese Funk- tion ermöglicht dem Benutzer eine Änderung der Bildschärfe und damit der Details der Bild- darstellung. Schärfe Wählen Sie mit Hilfe der Taste „ “/„ “ die Option Schärfe. MitderTaste „ “ erhöhen Sie die Schärfe. Drücken Sie die Taste „ “, um die Schärfe zu verringern. Die schärfe kann im Bereich von 0 bis 100 eingestellt werden. Farbe Drücken Sie die Taste „ “/„ “, um die Farbe auszuwählen. Drücken Sie die Taste „ “, um die Farbe zu verstärken. Drücken Sie die Ta- ste „ “, um die farbe zu verringern. Die Farbe kann im Bereich von 0 bis 100 eingestellt werden. Farbton (Tint) Diese Option wird im Bildmenü angezeigt, wenn das Fernsehgerät ein NTSC-Signal empfängt. Drücken Sie die Taste „ “/„ “, um Farbton auszuwählen. Mit der Taste „ “ ver- stärken Sie den Farbton. Mit der Taste „

schwächen Sie den Farbton ab. Der Farbton kann im Bereich von 0 bis 100 eingestellt werden. Helligkeit Kontrast Schärfe Farbe Bild

nach unten für Eigenschaften-Einst. Befindet sich das Fernsehgerät im AV-Modus, müssen die Menüoptionen (Helligkeit, Kontrast, Schärfe und Farbe) angepasst werden. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2112- 13 - Beim Anschluss eines PC an das Fernsehgerät: nach unten für Eigenschaften-Einst. Helligkeit Kontrast Phase Frequenz Bild

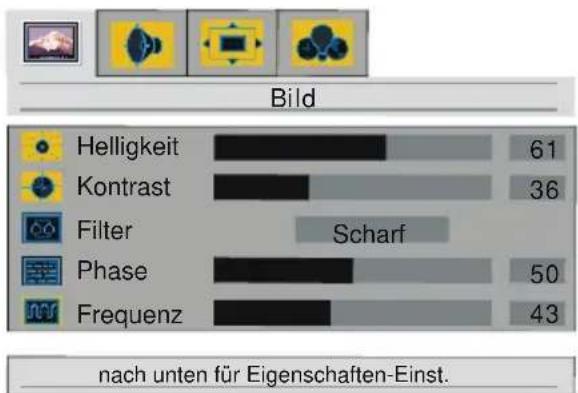

Die Optionen Helligkeit, Kontrast und Filter sind die gleichen wie im TV-Modus. Phase Die Funktion Phase ermöglicht eine Einstel- lung der Phasenlage des Bildes. Wählen Sie mit Hilfe der Taste „ “/„ “ die Opti- on Phase. Mit der Taste „ “ erhöhen Sie die Phase. Mitder Taste „ “ verringern Sie die Pha- se. Die Phaseneinstellung kann aus dem Be- reich zwischen 0 und 100 gewählt werden. Frequenz Mit Hilfe der Option Frequenz ändern Sie die horizontale Breite des Bildes, um das Bild auf den Bildschirm anzupassen. Wählen Sie mit Hilfe der Taste „ “/„ “ die Option Frequenz. Drücken Sie die Taste „

um die Frequenz zu erhöhen. Drücken Sie die Taste „ “, um die Frequenz zu verringern. Die Frequenz kann im Bereich 0 - 100 eingestellt werden. Das Menü „Audio“ Drücken Sie die Taste „ “/„ “, um das zweite Symbolauszuwählen.DasAudiomenüerscheint auf dem Bildschirm. nach unten für Toneinstellungen Lautstärke Balance erweiterte Audio Funktionen Audio AVL Ein Aus

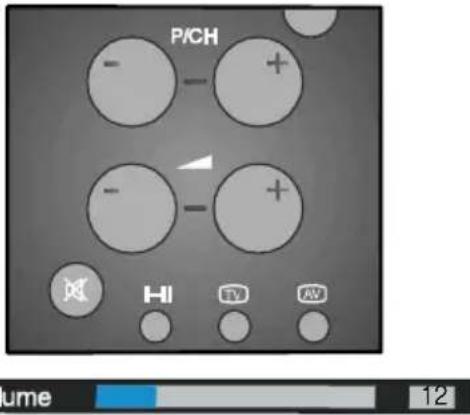

Lautstärke Drücken Sie die Taste „ “/„ “, um die Option Lautstärke auszuwählen.DrückenSie die Taste

“, um die Lautstärke zu erhöhen. Drücken Sie die Taste „ “, um die Lautstärke zu verringern. Die Lautstärke kann im Bereich zwischen 0 und 50 eingestellt werden. Balance Drücken Sie die Taste „ “/„ “, um die Option Balance auszuwählen. Drücken Sie die Taste

“, um die Balance nach rechts zu erhöhen. Drücken Sie die Taste Taste „ “, um die Balan- ce nach links zu verringen. Die Balance kann im Bereich zwischen 0 und100 eingestellt werden. AVL Die FunktionAuto-Pegel oder AVLsorgt für eine normale gleichbleibende Lautstärke. Diese Funktion ist erforderlich, um unterschiedliche Lautstärkepegel während einer Übertragung auszugleichen (z.B. Werbung ist normalerwei- se lauter als der Rest der Übertragung). Drücken Sie die Taste „ “/„ “, um die Option AVL auszuwählen. DurchBetätigenderTaste

“/„ “ setzen SieAVLauf ein, um die Funkti- on zu aktivieren bzw. auf aus, um die Funktion zu deaktivieren. erweiterte Audio Funktionen Drücken Sie die Taste „ “/„ “, um die Option erweiterte Audio Funktionen auszuwählen. Durch Betätigen der Taste „ “ gelangen Sie in die Untermenüs. Folgende Untermenüs sind in der Option „erweiterte Audio Funktio- nen“ verfügbar: Das Menü „Funktion“ Wählen Sie das erste Symbol durch Betäti- gen der Taste „ “/„ “. Das Menü „Funktion“ erscheint auf dem Bildschirm. nach unten für Eigenschaften-Einst. Klangstil Funktion Effekte Benutzer Normal 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2113- 14 - Effekte Mit Hilfe dieser Funktion schalten Sie den Ef- fekte ein oder aus. Drücken Sie die Taste „ “/„ “, um Effekte auszuwählen. Drücken Sie die Taste „ “ bzw..

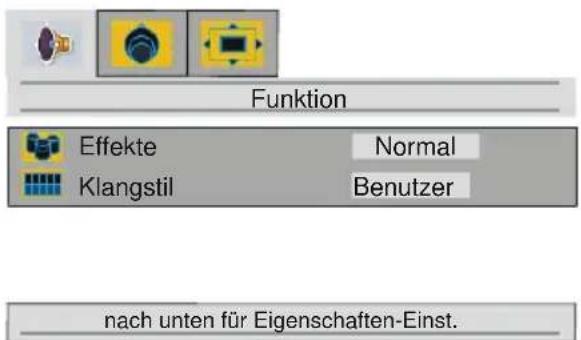

“, um „Normal“ bzw. „Erweiterte“ auszuwäh- len. DererweiterteEffektemoduswirdverwendet,um den Eindruck größerer räumlicher Tiefe von den Lautsprechern zu erzeugen. Klangstil Drücken Sie die Taste „ “/„ “, um die Option Klangstil auszuwählen. Um den Klangstil zu ändern, drücken Sie die Taste „ “ bzw. „ “. Folgende Klangarten stehen Ihnen zur Verfü- gung: Kino, Musik, Stimme und Benutzer. Ein klangstil besteht aus Equalizer- Einstellungen. Das Menü „Equalizer“ Drücken Sie die Tasten „ “/„ “, um das zwei- te Symbol auszuwählen. Das Menü „Equalizer“ erscheint auf dem Bildschirm. nach unten für Equalizer-Einst. Equalizer

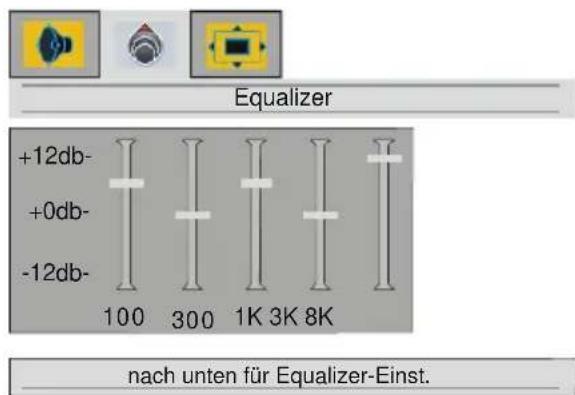

1K 3K 8K +12db- -12db- +0db- Drücken Sie die Taste „ “, um das erste Frequenzband auszuwählen.Durch Betätigen der Taste „ “/„ “ wählen Sie die anderen Frequenzbänder aus. Durch Betätigen der Taste „ “/„ “ können Sie das ausgewählte Band einstellen. DrückenSie dieTaste „ “ aufdem ersten Band, um das Menü „Equalizer“ zu verlassen. Das Menü „Kopfhörer“ Wählen Sie mit Hilfe der Taste „ “ das dritte Symbol. Das Menü „Kopfhörer“ erscheint auf dem Bildschirm. nach unten für Kopfhörer-Einst. Lautstärke Balance Kopfhörer

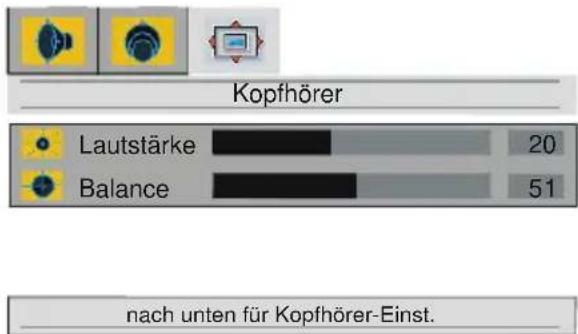

Lautstärke Drücken Sie die Taste „ “/„ “, um die Option Lautstärke auszuwählen.DrückenSie dieTaste

“, um dieLautstärkezu erhöhen. Drücken Sie die Taste „ “, um die Lautstärke zu verringern. Die Lautstärke kann im Bereich zwischen 0 und 50 eingestellt werden. Balance Drücken Sie die Taste „ “/„ “, um die Option Balance auszuwählen. Drücken Sie die Taste

“, um die Balance nach rechts zu verschie- ben. Drücken Sie die Taste Taste „ “, um die Balance nach links zu verschieben. Die Balance kann im Bereich zwischen 0 und100 eingestellt werden. Das Menü „Fenster“ Drücken Sie die Taste „ “/„ “, um das dritte Symbol auszuwählen. Das Menü „Fenster“ erscheint auf dem Bildschirm. nach unten für Fenstereinstellungen Bildformat Farbtemperatur Fenster Dynam. Farbanpass. Auto Normal EinAus Bildformat Drücken Sie die Taste „ “/„ “, um das Bild- format auszuwählen. Durch Betätigen der Ta- ste „ “/„ “ können Sie das Bildformat auf Auto, Ausfüllen undBreit einstellen. Sie können das Bildformat auch direkt mit Hil- fe der Taste „ “ verändern. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2114- 15 - Farbtemperatur Sie können die Farbtemperatur direkt mit Hil- fe der Taste „PP“ verändern. Mit dieser Option ändern Sie die Farb- temperatur des Bildes. Drücken Sie die Taste „ “/„ “, um die Option Farbtemperatur auszuwählen. Durch Betäti- gen der Taste „ “/„ “ können Sie eine der folgenden Optionen wählen: Normal, Warm undKühl. Dynam. Farbanpass. Dynam. Farbanpass. korrigiert die zu den Hautfarben gehörigen Farbsättigungen. Drücken Sie die Taste „ “/„ “, um die Option Dynam.Farbanpass.auszuwählen.DrückenSie die Taste „ “/„ “, um die dynamische Farbanpassung EIN/AUS-zuschalten. Beim Anschluss eines PC an das Fernsehgerät: nach unten für Fenstereinstellungen Bildlage H. Bildlage V. Fenster

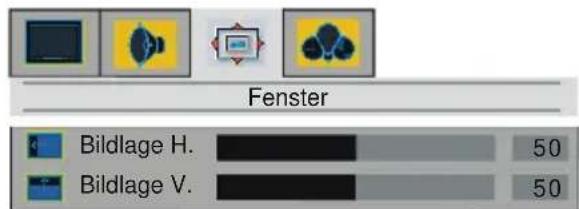

Bildlage H. Wählen Sie mit Hilfe der Taste „ “/„ “ die Option Bildlage H.Mit der Taste „ “ verschie- ben Siedie Bildlage nach rechts. Mit derTaste

“ verschieben Sie die Bildlage nach links. Die OptionBildlage H. kann in einem Bereich zwischen 0 und 100 eingestellt werden. Bildlage V. Wählen Sie mit Hilfe der Taste „ “/„ “ die Option Bildlage V. Mit der Taste „ “ verschie- ben Sie die Bildlage nach oben. Mit der Taste

“ verschieben Sie die Bildlage nach unten. Die OptionBildlage V. kann in einem Bereich zwischen 0 und 100 eingestellt werden. Das Menü „Optionen“ Drücken Sie die Taste „ “/„ “, um das vierte Symbol auszuwählen. Das Menü „Optionen“ erscheint auf dem Bildschirm. nach unten für Optionen Menühintergrund Sprache Sleeptimer Optionen Raumbeleuchtung Undurchsichtig Deutsch Normal

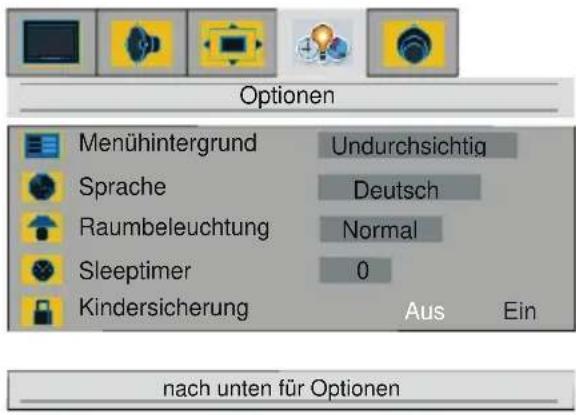

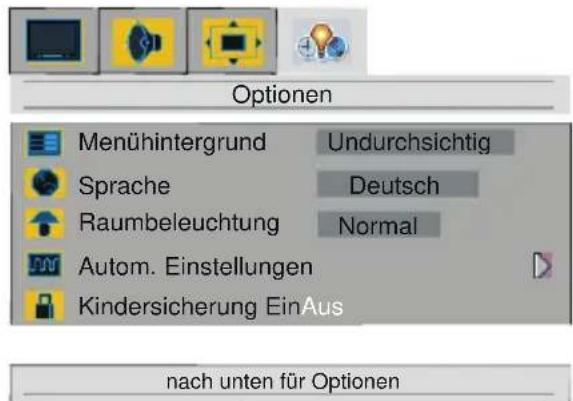

Kindersicherung EinAus Menühintergrund Wählen Sie mit Hilfe der Taste „ “/„ “ die Opti- on Menühintergrund Sie haben für den Menü- hintergrund die Wahl zwischen den Optionen Transparentbzw.Undurchsichtig.DrückenSie hierzu die Taste „

Sprache Drücken Sie die Taste „ “/„ “, um die Option Sprache auszuwählen. Wählen Sie die ge- wünschte Menüsprache mit Hilfe der Taste

Raumbeleuchtung Drücken Sie die Taste „ “/„ “, um die Option Raumbeleuchtung auszuwählen. Durch Be- tätigen der Taste „ “/„ “ können Sie eine der folgenden Optionenwählen:Normal, Hellund Spielfilm. Sleeptimer Drücken Sie die Taste „ “/„ “, um die Option Sleeptimer auszuwählen. Sie können den Sleep-timer auf 0, 5, 10, 15, ..., 115 bzw. 120 Minuteneinstellen, indem Sie die Taste„

betätigen. Mit dem Sleeptimer können Sie das Fernsehgerät so programmieren, dass er nach einem vordefinierten Zeitraum automatisch ab- schaltet. Kindersicherung Mit dieser Funktion verhindern Sie, dass Kin- der ohne Fernbedienung das Fernsehgerät einschalten, Programme wechseln oder Ein- stellungen durchführen. Wählen Sie die Option Kindersicherung mit Hilfe der Taste „ “/„ “. Mit „ “ bzw. „. „ “ kön- nen Sie die Kindersicherung auf ein bzw. aus schalten. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2115- 16 - In der Einstellung Aus kann Ihr Fernsehgerät auf herkömmliche Weise bedient werden. In der Einstellung Ein kann das Gerät nur über die Fernbedienung bedient werden. In diesem Fall sind alle Tasten an der Seite des Fern- sehgeräts außer Betrieb (mit Ausnahme des Netzschalters). Beim Anschluss eines PC an das Fernsehgerät: nach unten für Optionen Menühintergrund Sprache Autom. Einstellungen Optionen Raumbeleuchtung Undurchsichtig Deutsch Normal Kindersicherung EinAus Die Optionen Menühintergrund, Sprache und Kindersicherung sind die gleichen wie im TV-Modus. Lediglich die Option Raum- beleuchtung muss bei Aktivierung des PC- Modus auf Normal eingestellt werden. Autom. Einstellungen Drücken Sie die Taste „ “/„ “, um die Option Autom. Einstellungen auszuwählen. Nehmen Sie mit Hilfe der Taste „ “ die Einstellung vor.. Diese Funktion führt eine horizontale und verti- kale Anpassung des Bildes auf den Bildschirm durch und stellt die entsprechenden Werte für Phase und Frequenz ein. Das Menü „Einstellungen“ Drücken Sie die Taste „ “/„ “, um das fünftete Symbol auszuwählen. Das Menü “Einstellun- gen” erscheint auf dem Bildschirm. nach unten für Systemeinstellungen aufrufen Programmierung Teletext Sprache Einstellung. Teletext Region Europa Westen Das Menü „Installation“ Drücken Sie die Tasten „ “/„ “, wählen Sie “Installation” und drücken Sie die Taste „

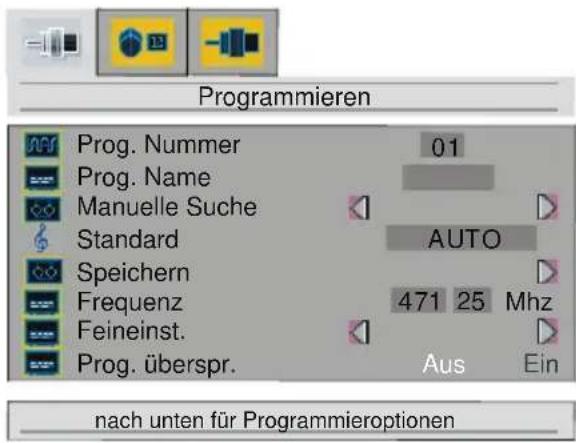

Das Menü „Installation“ erscheint auf dem Bildschirm. Programmieren nach unten für Programmieroptionen Prog. Nummer Prog. Name Standard Speichern Programmieren Manuelle Suche EinAus Frequenz . Mhz Prog. überspr. Feineinst.

Prog. Nummer Drücken Sie die Taste „ “/„ “, um die Option Prog. Nummerauszuwählen. DrückenSiedie Taste „ “, um die erste oder zweite Ziffer aus- zuwählen. Geben Sie anschließend die ge- wünschte Prog. Nummer mit Hilfe der Ziffern- tasten auf der Fernbedienung ein. Drücken Sie die Taste „ “ zum Beenden. 100 Programmspeicher zwischen 0 und 99 stehen zur Verfügung. Prog. Name Drücken Sie die Taste „ “/„ “, um die Op- tion Prog. Name auszuwählen. Programm- namen können aus maximal 5 Zeichen be- stehen. Drücken Sie die Taste „ “, um ein Zeichen auszuwählen und „ “/„ “, um es zu ändern. Nach erfolgter Eingabe des Programmnamens drücken Sie die Taste

“ zum Beenden. Manuelle Suche Drücken Sie die Taste „ “/„ “, um die Option Manuelle Suche auszuwählen.DrückenSiedie Taste„ “bzw.„ “,umdiemanuelleProgramm- suche zu starten. Drücken Sie die Taste „M“, um die manuelle Programmsuche abzubrechen. Hinweis: Wurde „Auto“ als Standard ausge- wählt, erkennt die manuelle Suche keine 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2116- 17 - SECAM L/L’-Kanäle. Für SECAM L/L’-Kanä- le muss im Menü Standard „L/L“ ausgewählt sein. Das Menü „Standard“ Drücken Sie die Taste „ “/„ “, um das Menü Standard auszuwählen. Im Menü „Standard“ stehen die Optionen AUTO, BG, I, DKoderL/L’ zur Verfügung, die Sie mit Hilfe der Taste „

“einstellenkönnen.WurdedieOptionAUTO ausgewählt, wird der Sound Standard auto- matisch eingestellt. Speichern Drücken Sie die Taste „ “/„ “, um die Option Speichern auszuwählen. Mit Hilfe der Taste

“ können Sie Programmeinstellungen Spei- chern. Eine andere Möglichkeit, eine Einstellung zu speichern ist, die ausgewählte Einstellung mit der Taste „OK“ zu bestätigen. Nach erfolgter Speicherung erscheint die Mel- dung „gespeich.“ auf dem Bildschirm. Frequenz Wählen Sie mit Hilfe der Taste „ “/„ “ die Option Frequenz.Mit Hilfe der Taste „ “ wäh- len sie die erste Ziffer und geben anschlie- ßend über die Zifferntasten der Fernbedie- nung die gewünschte Frequenz ein. Nach er- folgter Eingabe der Frequenz drücken Sie die Taste „ “ zum Beenden. Feineinst. (Feineinstellung) Wählen Sie mit Hilfe der Taste „ “/„ “ die OptionFeineinst. (Feineinstellung.) DurchBe- tätigen der Taste „ “/„ “ können Sie den Frequenzwert ändern. Prog. überspr. (Programm überspringen) Verwenden Sie diese Funktion nach Abschluss des A.P.S.-Vorgangs, um uner- wünschte Programme zu überspringen. Wählen Sie mit Hilfe der Taste „ “/„ “ die OptionProg. überspr. (Programm übersprin- gen.) Drücken Sie die Taste „ “/„ “, um die Funktion Ein-bzw. auszuschalten. Ist die Ein- stellung Ein aktiviert, kann das aktuelle Pro- gramm nicht mit Hilfe der Tasten „-P/CH“ oder „P/CH+“ aufgerufen werden. In diesem Fall kann das Programm nur durch Verwendung der Zifferntasten aufgerufen werden. Programmtabelle Drücken Sie die Tasten „ “/„ “, um das zweite Symbol auszuwählen. Die Programmtabelle er- scheint auf dem Bildschirm. nach unten z. Ändern der Kanalfolge Programmtabelle

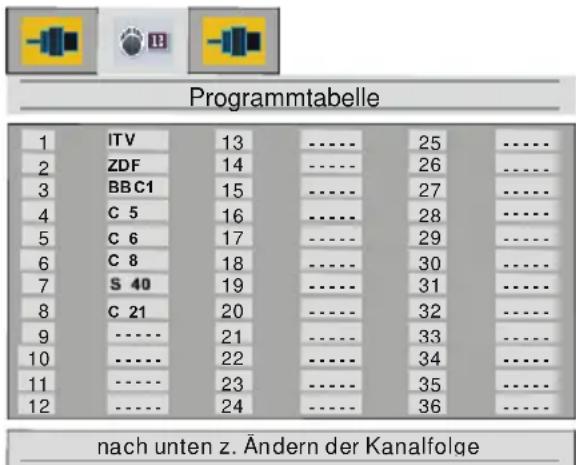

Die Programmtabelle enthält die Pro- grammnummern und die dazugehörigen Pro- gramme. Hier können Sie die Reihenfolge der Kanäle einstellen, indem SieKanäleverschieben oder löschen. Drücken Sie zunächst die Taste „

Mit Hilfe der GRÜNEN Taste können Sie ein Programm an einen anderen Programmplatz verschieben. Wählen Sie mit Hilfe der Richtungstasten ein Programm aus und drük- ken Sie anschließend die GRÜNE Taste. Wählen Sie dann ein anderes Programm und drücken Sie erneut die GRÜNE Taste. Das zuerst ausgewählte Programm wird an den Platz des als zweites ausgewählten Pro- gramms verschoben. Mit Hilfe der ROTEN Taste können sie jedes beliebige Programm löschen. A.P.S. (Automatisches Programmiersystem) Wählen Sie mit Hilfe der Taste „ “ das dritte Symbol. Das Menü „A.P.S.“ erscheint auf dem Bildschirm. nach unten für A.P.S. A.P.S. Land A.P.S. Deutschland 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2117- 18 - Land Drücken Sie die Taste „ “/„ “, um die Option Land auszuwählen. Durch Betätigen der Taste

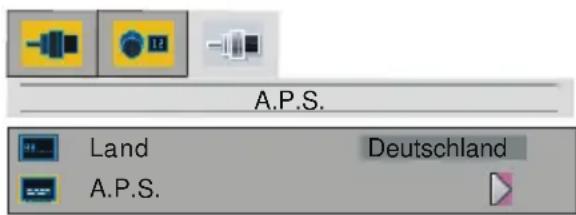

“/„ “ wählen Sie das Land aus, in dem Sie sich befinden. A.P.S. Wählen Sie mit Hilfe der Taste „ “/„ “ die Option A.P.S. Wird die Taste „ “ gedrückt, er- scheint folgende Warnung: A.P.S. Warnung Vorgespeicherte Programmewerden gelöscht<M> abbrechen <OK> starten WollenSiedieA.P.S.-Funktionabbrechen,drük- ken Sie die Taste „M“. Durch Betätigen der Taste „OK“ starten Sie die A.P.S.-Funktion und folgende Warnung wird angezeigt: A.P.S. in Betrieb Bitte warten mit < M > beenden DurchBetätigenderTaste„M“ stopptdieA.P.S.- Funktion und die Programmtabelle wird am Bildschirm eingeblendet. Nach erfolgreich abgeschlossenem A.P.S.- Vorgang wird die Programmtabelle mit allen gefundenen und zugeordneten Programmen angezeigt. Teletext Sprache Drücken Sie im Menü „Einstellungen“ die Taste

“/„ “, um die Option Teletext Sprache aus- zuwählen. Drei Optionen stehen zur Verfügung: Europa, Kyrillisch und Griechisch.

TEXTSPRACHE TEXTREGION SPRACHE

POLNISCH Kyrillisch Ost DEUTSCH SLOWENISCH TSCHECHISCH RUMÄNISCH DEUTSCH RUSSISCH LETTISCH ENGLISCH DEUTSCH ITALIENISCH FRANZÖSISCH SLOWENISCH GRIECHISCH TÜRKISCH POLNISCH DEUTSCH ESTNISCH SERBISCH KROATISCH Europa TSCHECHEI/SLOWAKEI RUMÄNISCH DEUTSCH ENGLISCH SCHWEDISCH ITALIENISCH SPANISCH TÜRKISCH PORTUGIESISCH HOLLÄNDISCH Ost WestenKyrillisch WestenOst / WestenGriechisch Teletext Region Drücken Sie im Menü „Einstellungen“ die Ta- ste “ ” / “ ”, um die Option Teletext Region auszuwählen. Zwei Optionen stehen zur Verfü- gung: Westen und Ost. WeitereFunktionen TV-Status Programmnummer, Programmname und Tonanzeige werden nach einem Programm- wechsel für die Dauer von 3 Sekunden am Bildschirm eingeblendet. P 01 Programmnummer PR 01

Programmname (5 Zeichen) Diese Anzeigen werden eingeblendet, wenn Sie mit den Zifferntasten oder mit Hilfe der Tasten „P<P“, „ “, „ “ oder „-P/CH“ / „P/ CH+“ ein neues Programm eingeben. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2118- 19 - Vorheriges Programm

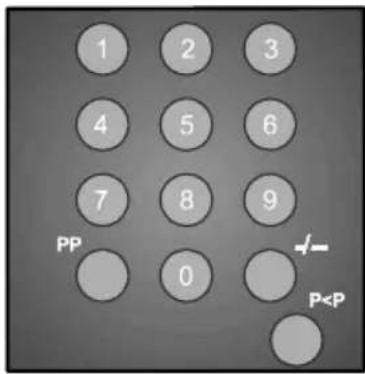

• Durch Betätigen der Taste „P<P“ (Vorheri-ges Programm) können Sie zwischen denbeiden zuletzt gesehenen Programmen um-schalten. Beispiel: Wählen Sie Programm 8. Rufen Sie anschließend Programm 2 auf. Durch Betäti-gen der Taste „P<P“ wird jetzt Programm 8angezeigt. Durch erneutes Betätigen dieser Taste wird wieder Programm 2 angezeigt und so weiter. Tonanzeige Die Taste „I-II“ wird zur Auswahl der Tonein- stellungen Mono, Stereo, Dual I oder Dual II verwendet. Mono Bei Mono-Übertragungen bzw. bei Mono-Ein-stellung in Stereo-Übertragungen. Stereo Bei Stereo-Übertragungen. Ton I Bei Zweikanalton-Übertragungen. Ton I ist als Standard eingestellt und kann über die Fernbe- dienung aufTon II umgeschaltet werden. Ton II Wenn Ton II über die Fernbedienung einge-stellt wird. Stummschalten-Anzeige Ist diese Anzeige aktiviert, wird das entspre-chende Symbol in der rechten oberen Eckedes Bildschrims eingeblendet.Um die Lautsprecher wieder einzuschalten,gibt es zwei Möglichkeiten: Betätigen Sie dieTaste „ “, um die Lautstärke wieder auf denvorherigen Wert zu setzen, oder verwendenSie die Lautstärkeregelungstasten, um dieLautstärke ausgehend vom minimalen Wertzu erhöhen. AV-Betriebsarten Mit Hilfe der Taste „ “ können Sie Ihr Fern- sehgerät in den AV-Modus umschalten (funk- tioniert nicht im Teletext-Modus). Die folgen-den AV-Modi werden durch Drücken dieserTaste nacheinander aufgerufen: AV1, RGB1,AV2, SVHS undPC.AV1 unterstützt den RGB-Modus. Um den AV-Modus zu verlassen, drücken Sie die Taste „“, die Zifferntasten oder die Ta- sten„-P/CH“ bzw. „P/CH+“. PC-Modus Drücken Sie die Taste „PC“, um direkt in den PC-Modus zu schalten.Durch Betätigen der Taste „“, „ “,„-P/CH“,„P/CH+“ oderderZifferntasten verlas-sen Sie den PC-Modus. Videotext Videotext ist ein Informationssystem, bei demTexte auf Ihrem TV-Bildschirm angezeigt wer- den.MitdemVideotext-Informationssystemkön- nen Sie sich Informationsseiten über die The- men anzeigen lassen, die Sie im Inhalts- verzeichnis (Index) finden.Im Textmodus steht die Bildschirmanzeigenicht zur Verfügung.Kontrast-, Helligkeit- und Farbreglung sind imTextmodus nicht verfügbar; Lautstärkerege-lung ist möglich. Videotext aktivieren

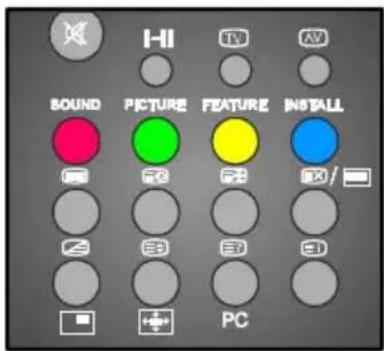

• Um Videotext zu aktivieren,wählenSieeinenTV-Sender aus, der Videotext überträgt.
• Betätigen Sie die Taste „ “. Normalerwei- se erscheint nun das Inhaltsverzeichnis (In- dex) am Bildschirm. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2119- 20 - Videotextseite aufrufen

• Geben Sie mit den Zifferntasten die Num- mer der gewünschten Videotextseite ein. Die gewählte Seitennummer wird oben links am Bildschirmangezeigt.DerVideotext-Seitenzähler sucht nun so lange, bis die ausgewählte Seite erreicht ist. Die gewünschte Seite wird am Bild- schirm angezeigt.

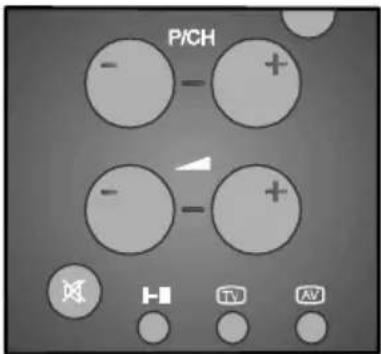

• Mit der Taste „P/CH +“ blättern Sie den Vi- deotext jeweils eine Seite weiter.

• Mit der Taste „- P/CH“ blättern Sie den Vi- deotext jeweils eine Seite zurück. Indexseite aufrufen

• Um die Seitennummer für den Index auf- zurufen (normalerweise Seite 100), drücken Sie die Taste „

Teletext zusammen mit TV- Programm anzeigen

• Drücken Sie die Taste „ “. Der Text über- lagert nun das Programm auf dem Bild- schirm.

• Drücken Sie nun die Taste „ “ erneut, um zu der Videotextseite zurückzukehren. Doppelte Texthöhe einstellen

• Drücken Sie die Taste „ “, um die obere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.

• Drücken Sie die Taste „ “ erneut, um die untere Hälfte der Seite in doppelter Schrift- höhe anzuzeigen.

• Um die gesamte Seite wieder in normaler Schrifthöhe anzuzeigen, drücken Sie noch- mals die Taste „

„Versteckte“ Informationen zeigen

• Auf Quiz- oder Spielseiten rufen Sie mit der Taste „ “ die verstecktenAntworten/ Lösun- gen auf.

• Wenn Sie die Taste „ “ nochmals drücken, sind die angezeigten Antworten wieder ver- borgen. Automatischen Seitenwechsel anhalten Die ausgewählte Videotextseite enthält möglicherweise mehr Informationen, als der Bildschirm fassen kann. Die übrigen Informationen werden nach einer Ver- zögerungszeit angezeigt.

• Drücken Sie die Taste „ “, um den auto- matischen Seitenwechsel anzuhalten.

• Drücken Sie die Taste „ “ erneut, um die nächste Seite anzuzeigen. Unterseite aufrufen Unterseiten sind Abschnitte von längeren Videotextseiten, die nur abschnittsweise am Bildschirm angezeigt werden können.

• Rufen SiediegewünschteVideotextseiteauf.

• Drücken Sie die Taste „

• Geben SiemitdenZifferntastenvierZiffernein (z.B. 0001), um die gewünschte Unterseite aufzurufen.

• Wenn die ausgewählte Unterseite nicht nach kurzer Zeit angezeigt wird, drücken Sie die Taste „ “. Das TV-Programm erscheint am Bildschirm. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2120- 21 -

• Wenn die gewählte Videotextseite aufgefun- den ist, wird die Seitennummer links oben am Bildschirm angezeigt.

• Um die gewählte Videotextseite anzuzei- gen, drücken Sie die Taste „

• Drücken Sie die Taste „

“. Der Bildschirm schaltet in den TV-Modus. Uhrzeit anzeigen

• Wenn Sie ein TV-Programm mit Videotext- Übertragung ansehen, drücken Sie die Taste „ “. Die aktuelle Uhrzeit wird mit dem Videotextsignal übertragen und auf dem Bildschirm angezeigt.

• Wenn Sie ein Programm ohne Videotext- Übertragung ansehen, werden keine Zeit- daten angezeigt.

• Für die Dauer von 10 Sekundenwird die Zeit- angabe am Bildschirm angezeigt. Wenn Sie die Anzeige abbrechen möchten, drücken Sie die Taste „

Fasttext Das Gerät unterstützt das Fasttext Videotextsystem.Wenn die Seitennumer von einer der in den Speicher eingetragen ist, wird das System nicht nach der Seite suchen; es zeigt die Seite automatisch an.

• Mit der Taste „P/CH+“ blättern Sie den Vi- deotext jeweils eine Seite weiter.

• Mit derTaste„-P/CH“blättern SiedenVideo- text jeweils eine Seite zurück. Für Fasttext Die Themenüberschrift für die Informationen ist möglicherweise farbig dargestellt.

• Betätigen Sie die entsprechende rote, grü- ne, gelbe oder blaue Farbtaste, um die ge- wünschte Seite schnell aufzurufen. Für Toptext Dies ist nur anwendbar, wenn Ihr TV-Gerät mit TOPTEXT ausgestattet ist) Der Teletext-Modus wird anhand des Über- tragungssignals automatisch eingestellt.

• Bei vorhandener Toptext-Übertragung, er- scheinen farbigeSchaltflächen in der Status- zeile.

• Wenn keine Toptext-Übertragung stattfindet, ist die Statuszeile ausgeblendet. Die Themenüberschrift für die Informationen befindet sich in einem farbigen Feld. Im Top-Modus werden die Seiten mit der Ta- ste „P/CH+“ oder „P/CH-“ vor- bzw. zurückge- blättert. Wenn keine Toptext-Übertragung bei der Anwendung dieser Befehle verfügbar ist, wird der normale Suchlauf wirksam. Bei- spielsweise erscheint Seite 100 um eins hö- her als Seite 199. ExterneGeräte anschließen Sie können eine breite Palette von Audio- und Videogeräten an Ihr Fernsehgerät anschlie- ßen. Im folgenden Anschluss-Diagramm können Sie sehen,anwelcherStellederRückseitedesFern- seh-Geräts die unterschiedlichen (optionalen) Geräte angeschlossen werden kann. PC-Tonanschluss Verbinden Sie mit einem Stereokabel den Audioausgang (Line Out) Ihres PC mit den Audioeingängen Ihres Fernsehgeräts (siehe I und J auf der nächsten Seite). Über den Scart-Anschluss Ihr Fernsehgerät ist mit einem Scart-Anschluss ausgestattet.. Externe Geräte (z.B. Videorecor- der, Decoder usw.), die über eigene Scart-An- schlüssen verfügen, schließen Sie am SCART- Eingang des Fernsehgeräts an. Wenn an den Scart-Anschlüssen ein externes Gerät angeschlossen ist, schaltet das Fern- sehgerät automatisch in denAV-Modus. Beim Anschluss eines externen Geräts an den SCART-Eingang und bei vorhandenem RGB- Signal wählen Sie RGB1 durch Betätigen der Taste „

Antennenanschluss Wenn Sie externe Geräte an Ihr Fernsehgerät anschließen möchten (z. B. Video, Decoder usw.), die nicht über Scart-Anschlüsse verfü- 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2121- 22 - gen, schließen Sie diese am Antennen- eingang des Fernsehgeräts an. Wenn der Videorecorder am Antennen- eingang angeschlossen ist, sollten Sie Pro- gramm 0 für das Videosignal verwenden. Decoder Kabelfernsehen bietet Ihnen eine große Aus- wahl an Programmen. Einige Programme sind freigegeben, andere wiederum sind gebühren- pflichtig. D.h. Sie schließen mit der Fernsehge- sellschaft, deren Programme Sie empfangen möchten, einen Vertrag ab. Diese Gesellschaft liefert Ihnen einen passenden Decoder, der die Programme entschlüsselt. Weitere Informationen erhalten Sie bei Ih- rem Händler. Lesen Sie dazu auch in dem Decoder-Handbuch nach. Decoder mit Antennenanschluss an das Fernsehgerät anschließen

• Schließen Sie das Antennenkabel an. Decoder ohne Antennenanschluss an das Fernsehgerät anschließen

• Schließen Sie den Decoder mit einem Scartkabel an den SCART 1-Eingang des Fernsehgerätes an. TV und Videorecorder

• Schließen Sie die Antennenkabel an. Sie erhalten eine bessere Bildqualität, wenn Sie das Gerät über ein Scart-Kabel an den SCART-Anschluss anschließen. NTSC-Wiedergabe Um dieseOption zu nutzen, schließen Sie den NTSC-Videorecorder

• Schließen Sie den NTSC-Videorecorder an den Scart-Anschluss auf der Rückseite des Fernsehgeräts an. oder,

• SchließenSieden NTSC-Videorecorder an die RCA-Buchsen an der rechten Seite des TV-Gerätes an. Drücken Sie anschließend die Taste „ “, um die richtige Signalquelle auszuwählen. Testsignal des Videorecorders suchen und speichern

• Ziehen Sie den Antennenstecker vom Antennenanschluss„ANT“IhresVideorecordersab.

• SchaltenSieIhrFernsehgerät ein,undschal- ten Sie den Videorecorder auf Testsignal. (Lesen Sie dazu auch die Hinweise in Ihrem Videorecorder-Handbuch.)

• Rufen Sie im Menü Einstellungen das Unter- menü Installation auf. Öffnen Sie das Unter- menü Programmieren im Menü Installation und wählen Sie die Option Manuelle Suche.

• Suchen Sie das Testsignal Ihres Videore- corders auf dieselbe Weise, in der Sie auch die TV-Signale gesucht (und gespeichert) haben. Speichern Sie das Testsignal auf Programmplatz 0.

• Wenn Sie das Testsignal gespeichert ha- ben, schließen Sie das Antennenkabel wie- der an den Antennenanschluss „ANT“ des Videorecorders an. Kamera und Camcorder Anschluss an den AV-2-Eingang Schließen Sie Ihre Kamera oder Ihren Camcorder an denAV-2 Eingang an der Rück- seite des TV-Geräts an.

• Schließen Sie Ihr Gerät an dieAV2 Eingänge VIDEO (gelb), AUDIO R (rot) und AUDIO L (weiß) an. Achten Sie darauf, dass die Far- ben der Stecker und der Eingangsbuchsen übereinstimmen. Anschlußanden S-VHS Eingang Schließen Sie Ihre Kamera oder Ihren Camcorder an den S-VHS Eingang an der Rückseite des TV-Geräts an.

• Schließen Sie Ihr S-VHS Kabel am S-VHS Ein- gangundIhreAudioKabelamAV-2Eingang an. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2122- 23 - Decoder am Videorecorder anschließen Einige Videorecorder verfügen über spezielle Scart-Anschlüsse für Decoder.

• Schließen Sie ein Scart-Kabel an den Scart- Anschluss Ihres Decoders und an den spe- ziellen Scart-Anschluss Ihres Videorecor- ders an. Lesen Sie dazu dieAngaben in dem Videorecorder-Handbuch.

• Wenn Sie Ihren Videorecorder an das Fern- sehgerät anschließen möchten, lesen die Informationen imAbschnitt „TV und Videore- corder“. Kopfhörer anschließen Verwenden Sie die Stereo-Kopfhörerbuchse an der Rückseite Ihres TV-Gerätes (von vor- ne), um Kopfhörer anzuschließen. Tipps Wandhalterung Es ist optional eine Wandhalterung für die- ses Gerät erhältlich. Bitte wenden Sie sich im Bedarfsfall an unseren Technischen Kunden- dienst PROFECTIS. Die Telefon Nummer fin- den Sie auf der letzten Seite dieser Anleitung. Bildschirmpflege Reinigen Sie den Bildschirm mit einem an- gefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bild- schirmbeschichtung nicht beschädigt wird. Schlechtes Bild Haben Sie das korrekte TV-System einge- stellt?BefindetsichIhr FernsehgerätoderIhre Antennenanlage zu nah an Lautsprechern, nicht geerdeten Audio- geräten, Neonlampen usw.? Berge oder hohe Gebäude in Ihrer Umge- bung können doppelte Konturen oder Geister- bilder verursachen. Möglicherweise lässt sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Antenne korrigieren. Sind Bild oder Videotext nicht zu erkennen? Vergewissern Sie sich, dass die richtige Fre- quenz eingestellt ist. Die Bildqualität verschlechtert sich u.U., wenn zweiPeripheriegerätegleichzeitigandas Fern- sehgerät angeschlossen sind. In diesem Fall trennen Sie eines dieser Geräte ab. Kein Bild Ist die Antenne korrekt angeschlossen? Sind die Stecker fest in die Antennenanschlüsse eingesteckt? Ist das Antennenkabel beschä- digt? Werden für den Antennenanschluß ge- eignete Stecker verwendet? Falls Sie Zweifel haben, erkundigen Sie sich bei Ihrem Händ- ler. „Kein Bild“ bedeutet, dass Ihr Fernsehgerät kein Übertragungssignal empfängt. Haben Sie auf der Fernbedienung die richtigen Ta- sten gedrückt? Versuchen Sie es erneut. Ton Sie hören keinen Ton. Haben Sie möglicher- weise den Ton mit der Taste „ “ ausgeschal- tet? Der Klang kommt nur aus einem der Laut- sprecher. Ist die Balance extrem in eine Rich- tung geregelt? Siehe Audio-Menü. Fernbedienung Ihr Fernsehgerät spricht nicht mehr auf die Fernbedienung an. Betätigen Sie die Taste

“ auf der Fernbedienung noch einmal. Möglicherweise sind die Batterien der Fern- bedienung leer. In diesem Fall können Sie das Gerät über die Tasten an der Rückseite des Fernsehgeräts bedienen. Probleme bleiben bestehen: Schalten Sie Ihr Fernsehgerät aus und an- schließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf keinen Fall selbst. 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2123- 24 - ExterneGeräte anschließen Antenneneingang AV-2 S-Video Eingang Videoeingang AUDIOEINGANG (R) AUDIOEINGANG (L)

Netzteilanschluß (12V DC) PC-EINGANG AUDIOAUSGANG (L) AUDIOAUSGANG (R) KOPFHÖRER SCART-ANSCHLUSS (AV-1)

VHF/UHF-Antenne VHF-Antenne Antennenanschlüsse Koaxialrundkabel, 75 Ohm Koaxialrundkabel, 75 Ohm Doppeladriges Flachkabel, 300-Ohm Geräterückseite Geräterückseite 01-2016-ALM-1543 UK-20 INCH PixelWorks-BACK AV-17MB18-(LG)-50101208.p65 21.05.2007, 16:2125- 26 - PCEINGANGTYPISCHEBILDSCHIRMMODI Der Bildschirm hat eine maximale Auflösung von 800 x 600, Frequenzbereich von 50-60 Hz. Die folgende Tabelle beinhaltet einige typische Video Bildschirmmodi. Frequenz Horizontalen Verticalen Hz

Modus Auflösung Die Standardauflösung des TFT-LCD Bildschirm ist 640 x 480. Deshalb ist es ratsam, als Modus 3 für die beste PC Eingang Bildschirmqualität zu wählen. Technische Daten TV-ÜBERTRAGUNGSNORM PALSECAM B/G D/K K’I/I’L/L’ EMPFANGSKANÄLE VHF (BANDI/III) UHF (BAND U) HYPERBAND KABEL-TV(S1-S20/ S21-S41) PROGRAMMSPEICHERPLÄTZE 100 PROGRAMMANZEIGE On Screen Display (Bildschirmanzeige) HF-ANTENNENANSCHLUSS 75 Ohm, asymmetrisch BETRIEBSSPANNUNG 230 V Wechselstrom, 50 Hz. AUDIO German + Nicam Stereo AUDIO-AUSGANGSLEISTUNG

RMS. ) (%10 THD) 2 x 3 LEISTUNGSAUFNAHME (W) 60 W 1,2 W (Bereitschaft) BILDSCHIRM 4:3 Bildschirm, 20.1” Bildschirmgröße ABMESSUNGEN (mm) Gewicht (kg)Mit FußOhne Fuß
