BEDIENUNGSANLEITUNG TE16 SWITEL

Schnurgebundenes Telefon

Téléphone à fil

Telefono con filo

Bedienungsanleitung 3. . . . . . . .

1 Sicherheitshinweise 4.
2 Inbetriebnahme 6.
3 Bedienelemente 9. . . . . . . . . . . . . . . .
4 Einführende Informationen 11. . . . . . . . . .
5 Einstellungen 12.
6 Bedienung 15.
7 Probleme 17.
8 Pflegehinweise. /. Garantie 18
9 Stichwortverzeichnis 19

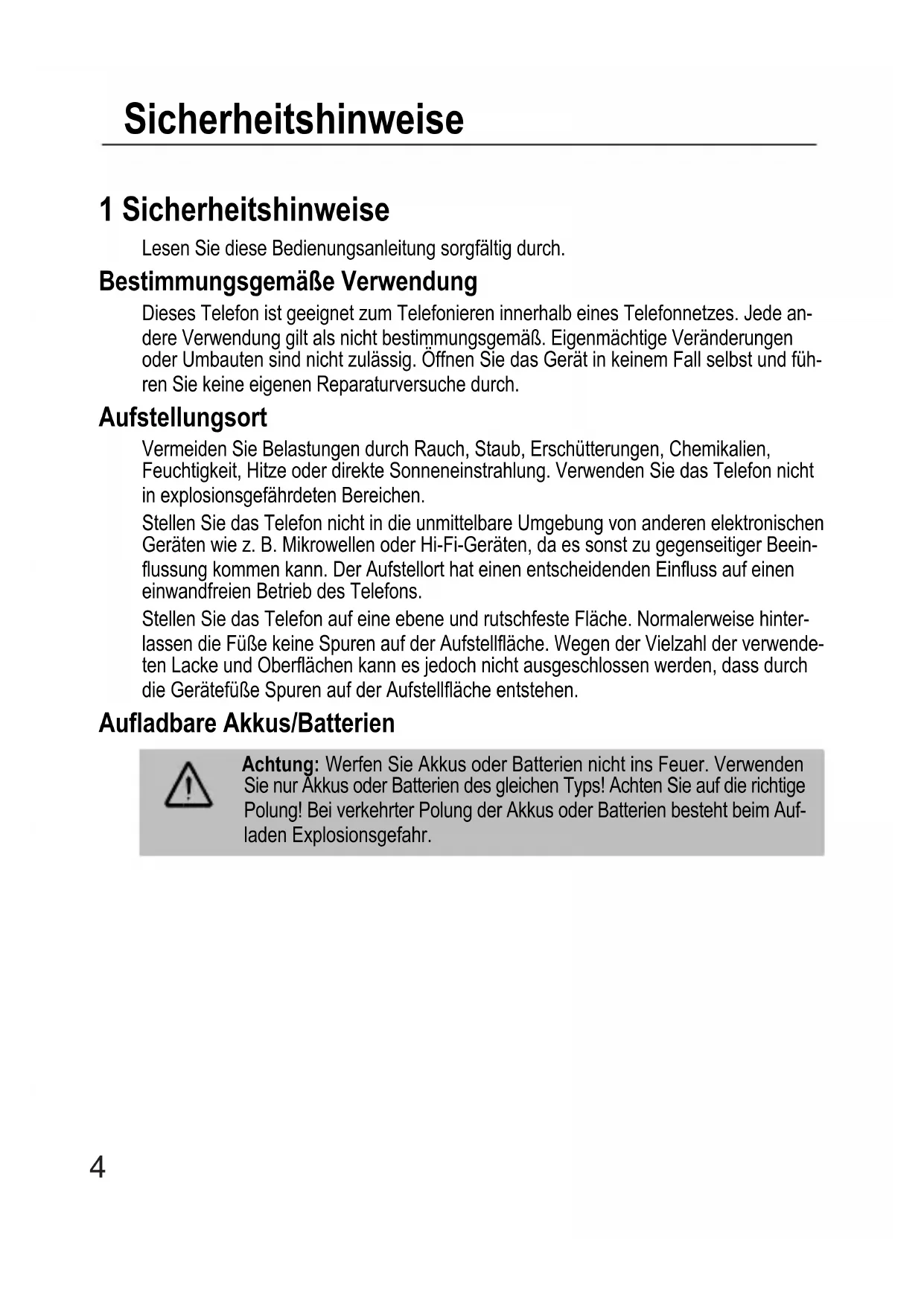

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Telefon nicht in explosionsgefährdeten Bereichen.

Stellen Sie das Telefon nicht in die unmittelbare Umgebung von anderen elektronischen Geräten wie z. B. Mikrowellen oder Hi-Fi-Geräten, da es sonst zu gegenseitiger Beeinflussung kommen kann. Der Aufstellort hat einen entscheidenden Einfluss auf einen einwandfreien Betrieb des Telefons.

Stellen Sie das Telefon auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die Füße keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden, dass durch die Gerätefüße Spuren auf der Aufstellfläche entstehen.

Aufladbare Akkus/Batterien

Achtung: Werfen Sie Akkus oder Batterien nicht ins Feuer. Verwenden Sie nur Akkus oder Batterien des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus oder Batterien besteht beim Aufladen Explosionsgefahr.

Medizinische Geräte

Achtung: Benutzen Sie das Telefon nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

• Basisgerät - Spiralkabel
• Telefonhörer - Telefonanschlusskabel
• Telefonanschlussadapter - Bedienungsanleitung

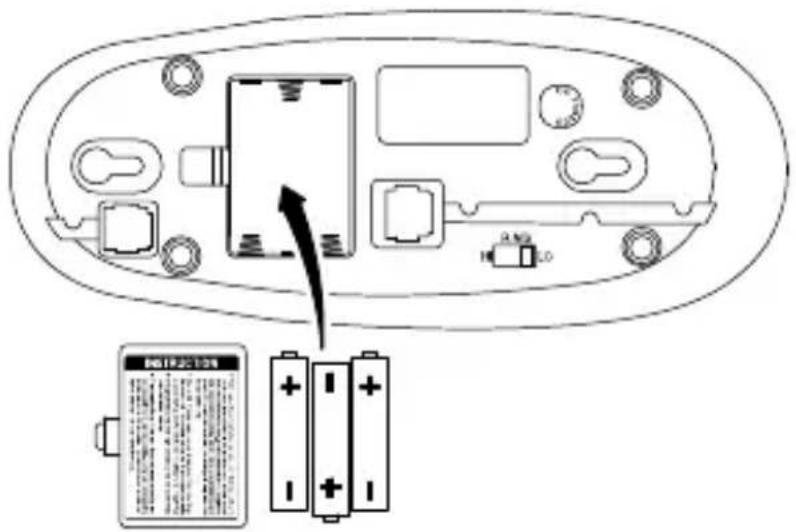

Batterien einsetzen

Die Batterien werden für die Displayanzeige des Telefons benötigt.

Bever Sie die Batterien einsetzen oder wechseln, achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist!

Das Batteriefach befindet sich auf der Unterseite Ihres Telefons (Ihres Basisgeräts). Öffnen Sie das Batteriefach und setzen Sie drei Batterien vom Typ AAA 1.5V Alkaline ein. Achten Sie auf die richtige Polung! Schließen Sie das Batteriefach.

Telefonhörer anschließen

Verwenden Sie das Spiralkabel, um den Telefonhörer mit dem Basisgerät zu verbinden. Das Spiralkabel hat zwei identische Anschlüsse; stecken Sie das eine Ende des Spiralkabels in die Spiralkabelbuchse am unteren Ende des Telefonhörers, das andere Ende des Spiralkabels in die Spiralkabelbuchse auf der Unterseite des Basisgeräts. Die Stecker rasten hörbar ein.

Telefonleitung anschließen

Stecken Sie das beiliegende Telefonanschlusskabel in die Telefonanschlussbuchse auf der Unterseite Ihres Telefons (des Basisgeräts), bis es hörbar einrastet. Das andere Ende des Telefonanschlusskabels schließen Sie an die Telefonanschlussdose an. Passen Telefonanschlusskabel und Telefonanschlussdose nicht zusammen, verwenden Sie den beiliegenden Telefonanschlussadapter oder wenden Sie sich an Ihren Netzbetreiber.

Telefonanschlussdose Telefonanschlusskabel Basisgerät Spiralkabel Telefonhörer

Datum und Uhrzeit einstellen

Datum und Uhrzeit stellen Sie über das Menü ein. Auf Seite 12 finden Sie die genaue Vorgehensweise.

Nebenstellenanlagen

Auf Seite 13 erhalten Sie weitere Informationen, falls Sie Ihr Telefon an eine Nebenstellenanlage anschließen möchten.

Wandmontage

Ihr Telefon ist zur Wandmontage geeignet. Für die Befestigung des Telefons benötigen Sie zwei Schrauben (nicht mit Lieferumfang enthalten). Bohren Sie zwei Löcher neben-einander im Abstand der vorgesehenen Aufhängungen (35 mm) und lassen Sie die Schrauben 5 mm aus der Wand herausstehen. Setzen Sie das Telefon an den Auf-hängungen auf die Schrauben und schieben Sie es etwas nach unten.

ACHTUNG: Gefahr von schweren elektrischen Schlägen.

Prüfen Sie, bevor Sie die Löcher für die Wandmontage bohren, ob in dem Bereich elektrische Leitungen verlaufen!

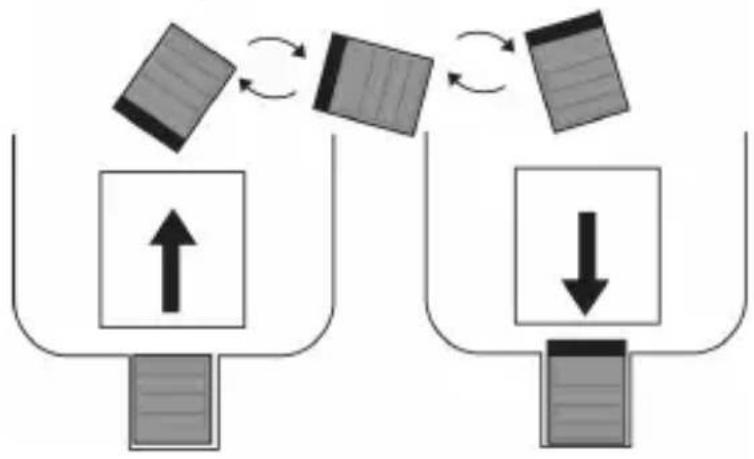

Drehen Sie den Einhängehaken in der Telefonhörerablage um, damit Sie den Telefonhörer einhängen können

3 Bedienelemente

Die Tasten werden in dieser Bedienungsanleitung nachfolgend mit vereinheitlichten umrandeten Symbolen dargestellt. Leichte Abweichungen der Tastensymbole Ihres Telefons gegenüber den hier verwendeten Tastensymbolen sind daher möglich.

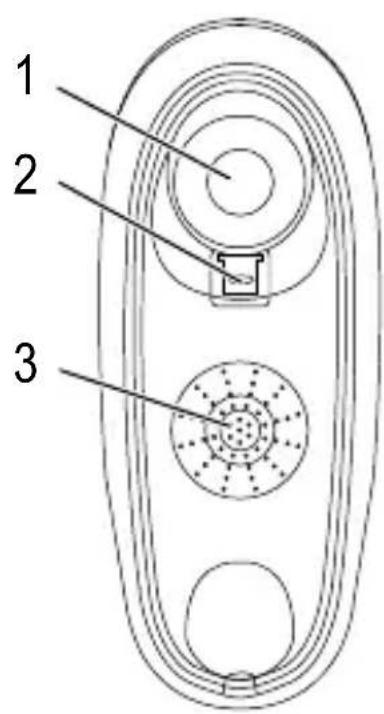

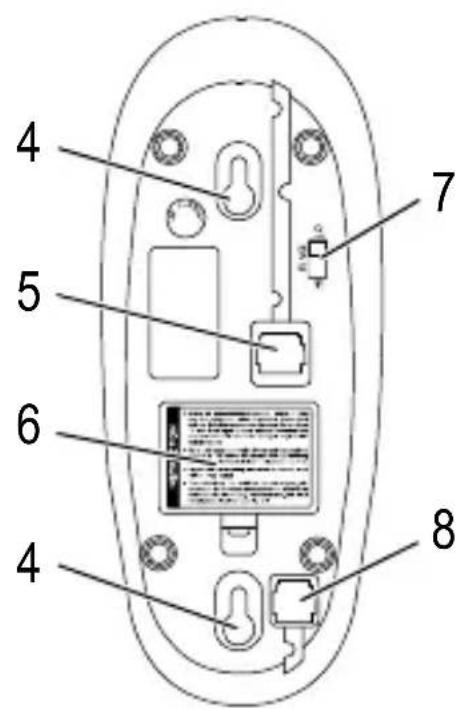

Basisgerät

1 2 3

4 5 6 4 7 8

1 Auflegekontakt
2 Höreraufhängung (bei Wandmontage)
3 Lautsprecher
4 Aufhängungen
5 Telefonanschlussbuchse
6 Batteriefachabdeckung
7 Schiebeschalter "Klingellautstärke"
8 Spiralkabelbuchse

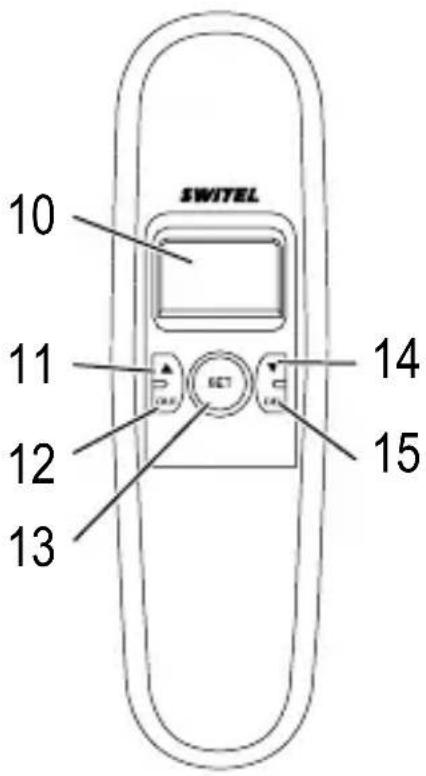

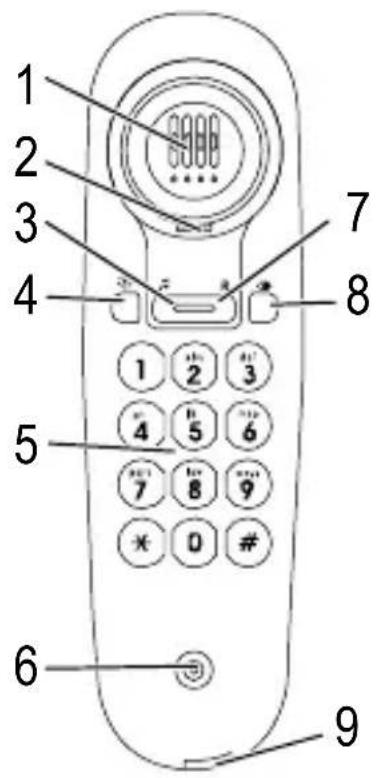

Telefonhörer

1 2 3 4 5 6 7 8 9

SWITEL 10 11 ECT 12 13 14 15

1 Lautsprecher

2 Aufnahme für Einhängehaken

3 -Taste

4 -Taste

5 Zifferntasten

6 Mikrofon

7 R-Taste

8 -Taste

9 Spiralkabelbuchse

10 Display

11 ▲-Taste

12 OUT-Taste

13 SET-Taste

14 ▼-Taste

15 DEL-Taste

4 Einführende Informationen

In diesem Kapitel finden Sie grundlegende Informationen zur Handhabung der Bedienungsanleitung.

Darstellungsweise in der Bedienungsanleitung

Darstellung Beschreibung
	Ziffern eingeben
	Telefon klingelt
	Telefonhörer abnehmen
	Telefonhörer auflegen
	Darstellung von Displaytexten

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Telefon im Bereitschaftsmodus befindet. Das Telefon ist im Bereitschaftsmodus, wenn kein Gespräch geführt wird.

5 Einstellungen

Der Telefonhörer muss für alle Einstellungen in diesem Kapitel auf dem Basisgerät aufliegen.

Datum und Uhrzeit einstellen

Gehen Sie folgendermaßen vor, um Datum und Uhrzeit einzustellen:

SET Taste drücken

▲ / ▼ SET 1 DATE SET Menüpunkt auswählen und bestätigen
▲ / ▼, SET Jahreszahl einstellen und bestätigen
▲ / ▼, SET Monate einstellen und bestätigen
▲ / ▼, SET Tag einstellen und bestätigen
▲ / ▼, SET Stunde einstellen und bestätigen
▲ / ▼, SET Minute einstellen und bestätigen

Warten Sie anschließend 12 Sekunden. Die Einstellungen werden übernommen.

Vorwahl einstellen

Sie können eine Vorwahl mit bis zu 5 Ziffern im Telefon speichern. Geht ein Anruf mit der gespeicherten Vorwahl ein, wird die Nummer im Display ohne Vorwahl angezeigt.

Gehen Sie folgendermaßen vor, um eine Vorwahl zu speichern:

SET Taste drücken

▲ / ▼ SET 2 CODE SET	Menüpunkt auswählen und bestätigen
▲ / ▼, SET	Geben Sie nacheinander die Ziffern der gewünschten Vorwahl ein und bestätigen Sie jede Eingabe mit der SET-Taste.

Sollte die von Ihnen zu speichernde Vorwahl weniger als 5 Ziffern haben, geben Sie nur die ersten Stellen ein und lassen Sie die übrigen Stellen frei.

Warten Sie anschließend 12 Sekunden. Die Einstellungen werden übernommen.

Betrieb an Nebenstellenanlagen

Amtskennzahl für Nebenstellenanlagen

Bei Nebenstellenanlagen ist es erforderlich, eine Amtskennzahl vorzuwählen, um ein Freizeichen zu bekommen. Oftmals ist die Amtskennzahl eine "0" oder eine "9". Tippen Sie zuerst diese Amtskennziffer ein und warten Sie das Freizeichen ab. Jetzt können Sie die eigentliche Rufnummer eingeben.

Sie können im Telefon eine zweistellige Amtskennzahl für Nebenstellenanlagen speichern, die jedes Mal vorgewählt wird, wenn Sie einen eingegangenen Anruf aus der Liste zurückrufen und die anzurufende Nummer mehr als 6 Ziffern hat.

Gehen Sie folgendermaßen vor, um eine Amtskennzahl für Nebenstellenanlagen zu speichern:

SET Taste drücken

Menüpunkt auswählen und bestätigen

Geben Sie nacheinander die Ziffern der gewünschten Amtskennzahl ein und bestätigen Sie jede Eingabe mit der SET-Taste.

Sollte die von Ihnen zu speichernde Amtskennzahl nur eine Ziffer haben, lassen Sie die übrige Stelle der Ziffer frei.

Warten Sie anschließend 12 Sekunden. Die Einstellungen werden übernommen.

Flash-Funktion für Nebenstellenanlagen

Ihr Telefon unterstützt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste können Sie diese Zusatzdienste nutzen. Die Flash-Zeit vom Telefon beträgt 100 mS. Zur Freischaltung von Zusatzdiensten wenden Sie sich bitte an Ihren Netzbetreiber.

Auto-IP einstellen

Wollen Sie das Telefon in ein Netzwerk für Internet-Telefonie einbinden, können Sie durch das Aktivieren dieser Funktion die IP-Adresse für das Telefon automatisch beziehen lassen.

In Europa ist die Internet-Telefonie unüblich und wird daher nicht von je- dem Internet-Provider unterstützt. Fragen Sie Ihren Internet Provider für genauere Informationen zu diesem Thema.

Um die IP-Adresse automatisch zu beziehen, gehen Sie folgendermaßen vor:

SET Taste drücken

Menüpunkt auswählen und bestätigen

Funktion ein- oder ausschalten

Wahlverfahren einstellen

Es kann sein, dass Sie keine Verbindung aufbauen können, wenn Sie das Wahlverfahren auf Impuls stellen. Europaweit ist mittlerweile das Tonwahlverfahren als Standard definiert.

Um das Wahlverfahren umzustellen, gehen Sie folgendermaßen vor:

SET Taste drücken

Menüpunkt auswählen und bestätigen

Gewünschtes Wahlverfahren auswählen und bestätigen

Warten Sie anschließend 12 Sekunden. Die Einstellungen werden übernommen.

Displaykontrast einstellen

Gehen Sie zum Einstellen des Displaykontrasts folgendermaßen vor:

SET Taste drücken

Menüpunkt auswählen und bestätigen

▲ / ▼ Gewünschten Displaykontrast einstellen

Warten Sie anschließend 12 Sekunden. Die Einstellungen werden übernommen.

6 Bedienung

Telefonieren

Anruf annehmen

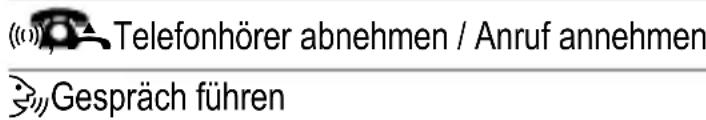

(()) Telefonhörer abnehmen / Anruf annehmen Gespräch führen

Gespräch beenden

Telefonhörer auflegen / Gespräch beenden

Anrufen

Telefonhörer abnehmen Rufnummer wählen Telefonat führen

Anruflisten

Ihr Telefon verfügt über zwei Anruflisten. Eine Liste speichert die entgangenen Anrufe, die andere speichert die fünf zuletzt gewählten Rufnummern.

Mit der ▼-Taste öffnen Sie die Liste der entgangenen Anrufe, mit der OUT-Taste öffnen Sie die Liste der getätigten Anrufe.

Blättern Sie anschließend mit den ▲ / ▼ -Tasten durch die Anrufliste.

Rufnummern aus einer Anrufliste anrufen

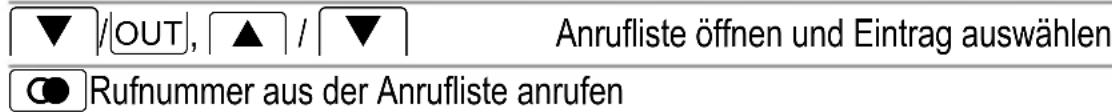

▼ /[OUT], ▲ / ▼ Anrufliste öffnen und Eintrag auswählen ●Rufnummer aus der Anrufliste anrufen

Rufnummern aus einer Anrufliste löschen

Einzelne Rufnummer löschen

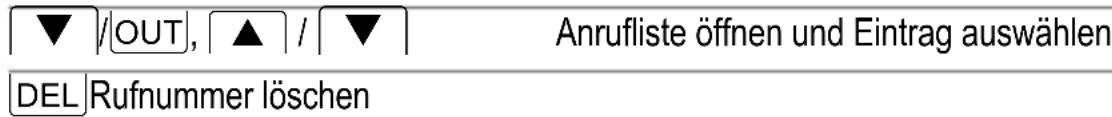

▼ /OUT, ▲ / ▼ Anrufliste öffnen und Eintrag auswählen DEL Rufnummer löschen

Alle Rufnummern löschen

3 Sek. DEL Alle Einträge löschen

Wahlwiederholung

Ihr Telefon speichert die zuletzt gewählte Rufnummer. Möchten Sie diese Rufnummer noch einmal wählen, z. B. weil der Anschluss zuvor besetzt war oder Sie niemanden erreichen konnten, nutzen Sie die Wahlwiederholung:

Telefonhörer

● Taste drücken, Verbindung herstellen

Die gespeicherte Rufnummer wird automatisch gewählt.

Anzeige der Gesprächsdauer (CLIP)

Einige Sekunden nach Beginn eines Gesprächs zeigt Ihnen das Display die aktuelle Gesprächsdauer in Minuten und Sekunden an.

Rufnummernanzeige (CLIP ^1 )

Die Rufnummernanzeige (CLIP) ist ein Zusatzdienst Ihres Netzbetreibers.

Ihr Telefon zeigt die Rufnummern im Display, wenn Ihr Netzbetreiber diesen Service anbietet. Bitte fragen Sie Ihren Netzbetreiber nach weiteren Informationen.

Wenn diese Funktion an Ihrer Telefonleitung zur Verfügung steht, wird Ihnen bereits die Rufnummer des Anrufers angezeigt, wenn das Telefon klingelt. Hat der Anrufer das Übertragen seiner Rufnummer unterdrückt, wird eine entsprechende Meldung angezeigt. Die Rufnummer kann nicht angezeigt und somit auch nicht in der Anrufliste gespeichert werden.

Einstellen der Klingeltonlautstärke

Sie können die Lautstärke des Klingelton verändern.

Bringen Sie dafür den Schiebeschalter unter dem Basisgerät in Position "LO" für einen leisen Klingelton und in Position "Hi" für einen lauten Klingelton.

Gespräch halten

Aktivieren Sie die Funktion Gespräch halten, hört Ihr Gesprächspartner eine Melodie und kann Sie nicht nicht hören.

Drücken Sie während eines Telefonats die 🎯 -Taste, um die Funktion ein-, bzw. auszuschalten.

1 CLIP: Calling Line Identification Presentation = Anzeige der Rufnummer eines Anrufers.

7 Probleme

Fragen Antworten
Kein Telefongespräch möglich -	Das Telefon ist nicht korrekt angeschlossen oder gestört. Verwenden Sie nur das mitgelieferte Telefonanschlusskabel.- Testen Sie mit einem anderen Telefon, ob Ihr Telefonanschluss in Ordnung ist.- Das Telefonanschlusskabel ist nicht eingesteckt oder es liegt ein totaler Stromausfall vor.- Wahlverfahren falsch eingestellt [IMAGE] Seite 14.
Das System reagiert nicht mehr	- Ziehen Sie kurzzeitig das Telefonkabel aus der Telefonanschlussbuchse und entfernen Sie die Batterien aus dem Basisgerät.
Die Batterien sind in kürzester Zeit leer	- Die Batterien sind leer oder defekt.
Die Rufnummernanzeige funktioniert nicht	- Die Rufnummernanzeige ist ein Zusatzdienst Ihres Netzbetreibers. Bitte fragen Sie Ihren Netzbetreiber nach weiteren Informationen.- Der Anrufer hat das Übertragen seiner Rufnummer unterdrückt.

8 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich.

Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Geräts bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen.

Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website

www.switel.com.

9 Stichwortverzeichnis

A

Amtskennzahl, 13

Anruf annehmen, 15

Anrufen, 15

Anruferliste, 15

Rufnummern aus der Anrufliste wählen, 15

B

Batterien einsetzen, 6

Bedienelemente, 9

Bedienung, 15

Bereitschaftsmodus, 11

D

Darstellungsweise, 11

Datum, 8

Displaykontrast einstellen, 14

E

Einhängehaken, 8

Einstellen der Klingeltonlaustärke, 16

F

Flashfunktion, 13

G

Garantie, 19

Gespräch beenden, 15

Gespräch halten, 16

Gesprächsdauer, 16

I

Impulswahl, 14

Inbetriebnahme, 6

K

Konformitätserklärung, 19

L

Lautstärke Rufton, 16

N

Nebenstellanlagen, 13

P

Pflegehinweise, 19

R

Rufnummern löschen, 15

S

Sicherheitshinweise, 4

Stand-by-Modus, 11

T

Telefonhörer anschließen, 7

Telefonieren, 15

Tonwahl, 14

U

Telefonleitung anschließen, 7

Uhrzeit, 8

V

Verpackungsinhalt, 6

Vorwahl einstellen, 12

W

Wahlverfahren einstellen, 14

Wahlwiederholung, 16

Wandmontage, 8

Z

Zeit und Datum, 12

Sollte die von Ihnen zu speichernde Amtskennzahl nur eine Ziffer haben, lassen Sie die übrige Stelle der Ziffer frei.

Diese Anlage entspricht der europäischen R&TTE Richtlinie.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
