MANUALE UTENTE TE16 SWITEL

Istruzioni per l'uso 38. . . . . . . .

Operating Instructions 55. . . . . .

1 Indicazioni di sicurezza 38. . . . . . . . . . .
2 Messa in funzione 40.
3 Elementi di comando 43. . . . . . . . . . . . .
4 Informazioni introduttive 45. . . . . . . . . . . .
5 Impostazioni 46.
6 Funzionamento 49.
7 Consigli per la cura/Garanzia 51. . . . . . . .
8.Problemi 52
9 Indice alfabetico 53

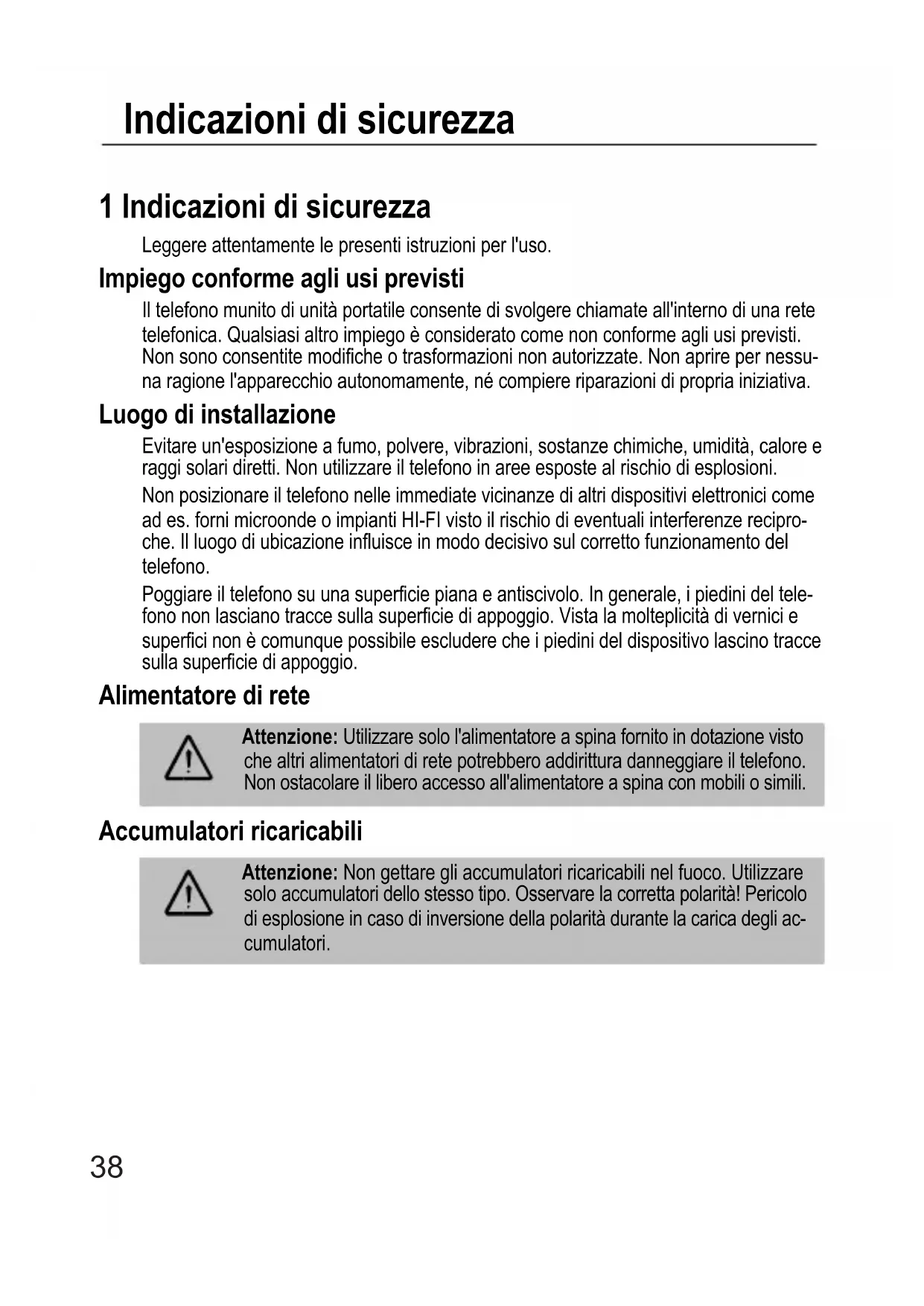

1 Indicazioni di sicurezza

Leggere attentamente le presenti istruzioni per l'uso.

Impiego conforme agli usi previsti

Il telefono munito di unità portatile consente di svolgere chiamate all'interno di una rete telefonica. Qualsiasi altro impiego è considerato come non conforme agli usi previsti. Non sono consentite modifiche o trasformazioni non autorizzate. Non aprire per nessuna ragione l'apparecchio autonomamente, né compiere riparazioni di propria iniziativa.

Luogo di installazione

Evitare un'esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore e raggi solari diretti. Non utilizzare il telefono in aree esposte al rischio di esplosioni.

Non posizionare il telefono nelle immediate vicinanze di altri dispositivi elettronici come ad es. forni microonde o impianti HI-FI visto il rischio di eventuali interferenze reciproche. Il luogo di ubicazione influisce in modo decisivo sul corretto funzionamento del telefono.

Poggiare il telefono su una superficie piana e antiscivolo. In generale, i piedini del telefono non lasciano tracce sulla superficie di appoggio. Vista la molteplicità di vernici e superfici non è comunque possibile escludere che i piedini del dispositivo lascino tracce sulla superficie di appoggio.

Alimentatore di rete

Attenzione: Utilizzare solo l'alimentatore a spina fornito in dotazione visto che altri alimentatori di rete potrebbero addirittura danneggiare il telefono. Non ostacolare il libero accesso all'alimentatore a spina con mobili o simili.

Accumulatori ricaricabili

Attenzione: Non gettare gli accumulatori ricaricabili nel fuoco. Utilizzare solo accumulatori dello stesso tipo. Osservare la corretta polarità! Pericolo di esplosione in caso di inversione della polarità durante la carica degli accumulatori.

Apparecchiature mediche

Attenzione: Non utilizzare il telefono in prossimità di apparecchiature mediche. Non è possibile escludere il rischio di possibili interferenze.

Smaltimento

Smaltire l'apparecchio consegnandolo presso uno dei punti di raccolta istituiti dalla propria società di smaltimento rifiuti comunale (ad es. centro di riciclo materiali). La legge sugli apparecchi elettrici ed elettronici prescrive ai proprietari di apparecchi esauriti la consegna di tutti gli apparecchi elettrici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziata. Il simbolo riportato qui a lato indica che non è assolutamente consentito smaltire l'apparecchio gettandolo nei rifiuti domestici!

Accumulatori e batterie possono provocare danni alla salute e all'ambiente!

Non aprire, danneggiare, ingerire o disperdere nell'ambiente accumulatori e batterie. Questi possono contenere metalli pesanti nocivi e dannosi per l'ambiente. Per legge sussiste l'obbligo di smaltire correttamente accumulatori e batterie utilizzando gli appositi contenitori di raccolta in uso presso i rivenditori di batterie. Lo smaltimento è gratuito. I simboli indicano che non è assolutamente consentito gettare accumulatori e batterie nei rifiuti domestici, consegnandoli ai fini dello smaltimento nei rispettivi punti di raccolta.

Smaltire confezioni ed imballaggi secondo quanto indicato dalle norme in vigore a livello locale.

Attenzione: Prima della messa in funzione, leggere attentamente le indicazioni di sicurezza riportate al capitolo 1.

Verificare il contenuto della confezione

La confezione include:

• Unità base - Cavo a spirale
• Ricevitore - Cavo di collegamento telefonico
• Adattatore di connessione telefonica - Istruzioni per l'uso

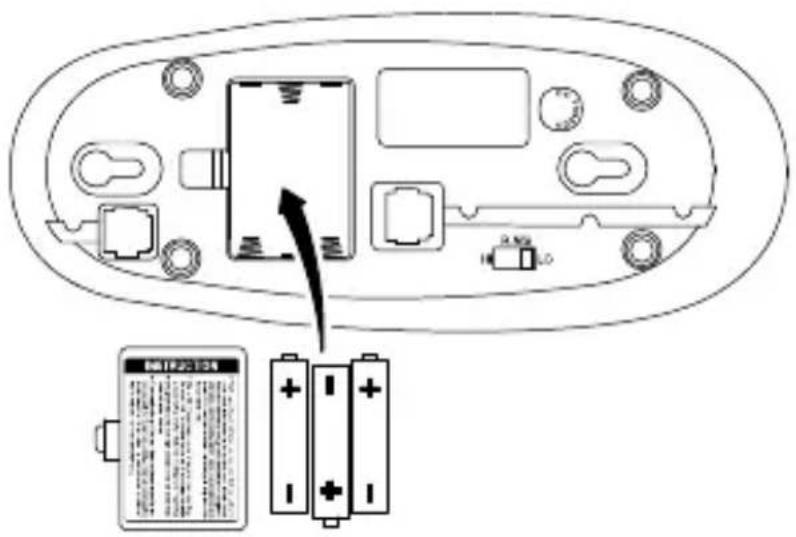

Inserimento delle batterie

Le batterie sono necessarie alle visualizzazioni e al funzionamento del display.

Assicurarsi prima di inserire o sostituire le batterie che il telefono non risulti collegato alla rete telefonica!

Il vano batterie è ubicato sul lato inferiore del telefono (della stazione base). Aprire il vano batterie e introdurre tre batterie alcaline di tipo AAA 1.5V. Osservare la corretta polarità! Chiudere il vano batterie.

Collegamento del ricevitore

Utilizzare il cavo spiralato per collegare il ricevitore alla stazione base. Il cavo spiralato presenta due estremità identiche; introdurre pertanto un'estremità del cavo nell'apposito adattatore di connessione cavo sul lato inferiore del ricevitore, l'altra estremità del cavo spiralato va invece introdotta nell'adattatore di connessione cavo sul lato inferiore dell'unità base. Se introdotti correttamente, i connettori scattano in posizione in modo udibile.

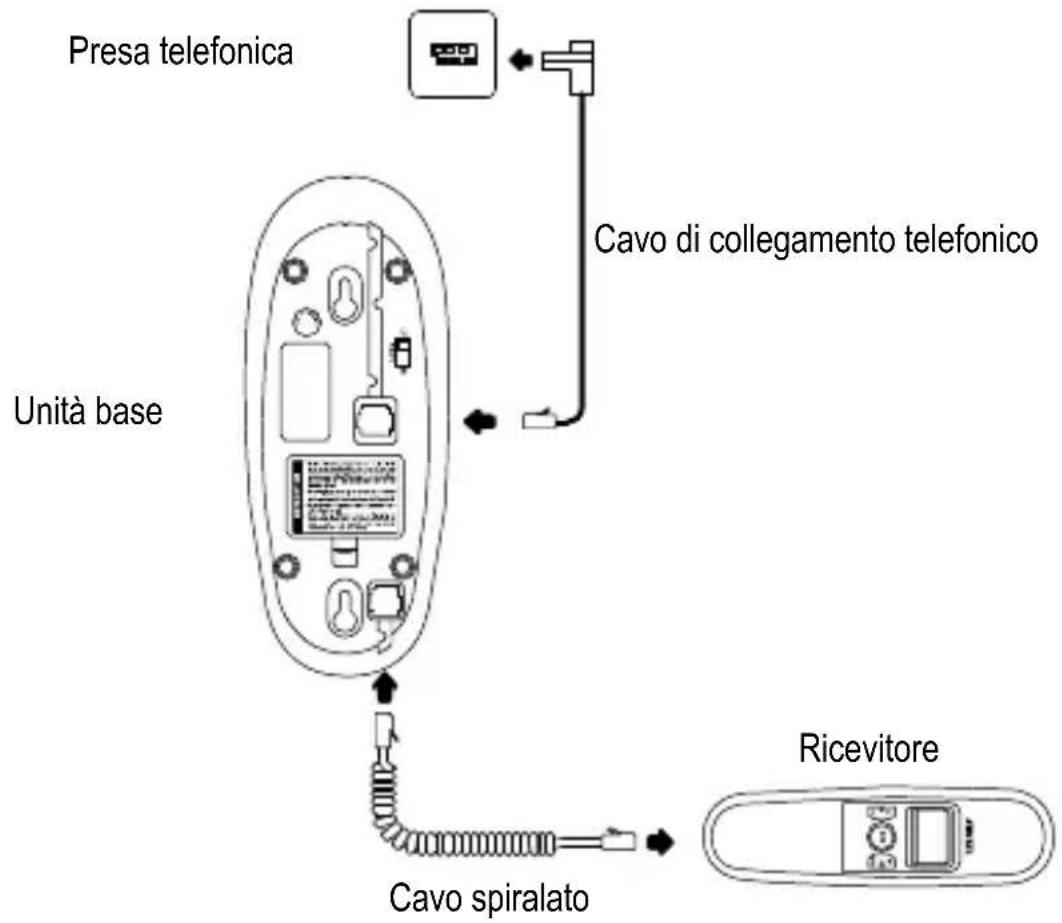

Collegamento telefonico

Introdurre il cavo di collegamento telefonico accluso nel rispettivo adattatore di connessione telefonica sul lato inferiore del telefono (della stazione base), facendolo scattare in posizione in modo udibile. Collegare l'altra estremità del cavo di collegamento telefonico alla presa telefonica.

In caso di incompatibilità tra cavo di collegamento telefonico e adattatore di connessione, utilizzare l'adattatore di connessione telefonica fornito in dotazione oppure rivolgersi al proprio gestore di rete.

Presa telefonica Cavo di collegamento telefonico Unità base Cavo spiralato Ricevitore

Impostazione di data e ora

Una voce di menu consente l'impostazione di data e ora. A pagina 46 è indicata la procedura da seguire.

Impianti telefonici interni

A pag. 47 sono riportate ulteriori informazioni riguardo l'eventuale collegamento del telefono ad un impianto telefonico interno.

Montaggio a parete

Il telefono è concepito per il montaggio a parete. Il fissaggio del telefono richiede due viti (non fornite in dotazione). Prevedere due fori uno vicino all'altro con una distanza richiesta dai dispositivi di aggancio (35 mm) e lasciare sporgere le viti di 5 mm dal muro. Introdurre quindi il telefono sui dispositivi di aggancio e spingere l'apparecchio verso sotto.

ATTENZIONE: Pericolo di scosse elettriche gravi.

Controllare prima di effettuare i fori per il montaggio a parete se l'area interessata è attraversata da linee elettriche!

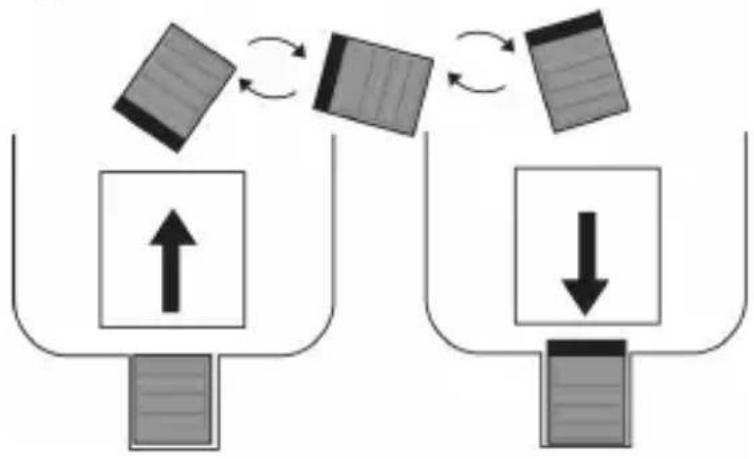

Girare i ganci di fissaggio nella superficie di appoggio del ricevitore in modo da potervi agganciare il ricevitore.

3 Elementi di comando

I tasti riportati nelle presenti istruzioni per l'uso sono raffigurati come simboli racchiusi in un riquadro. Sono possibili lievi scostamenti dei simboli dei tasti sul telefono rispetto ai simboli qui raffigurati.

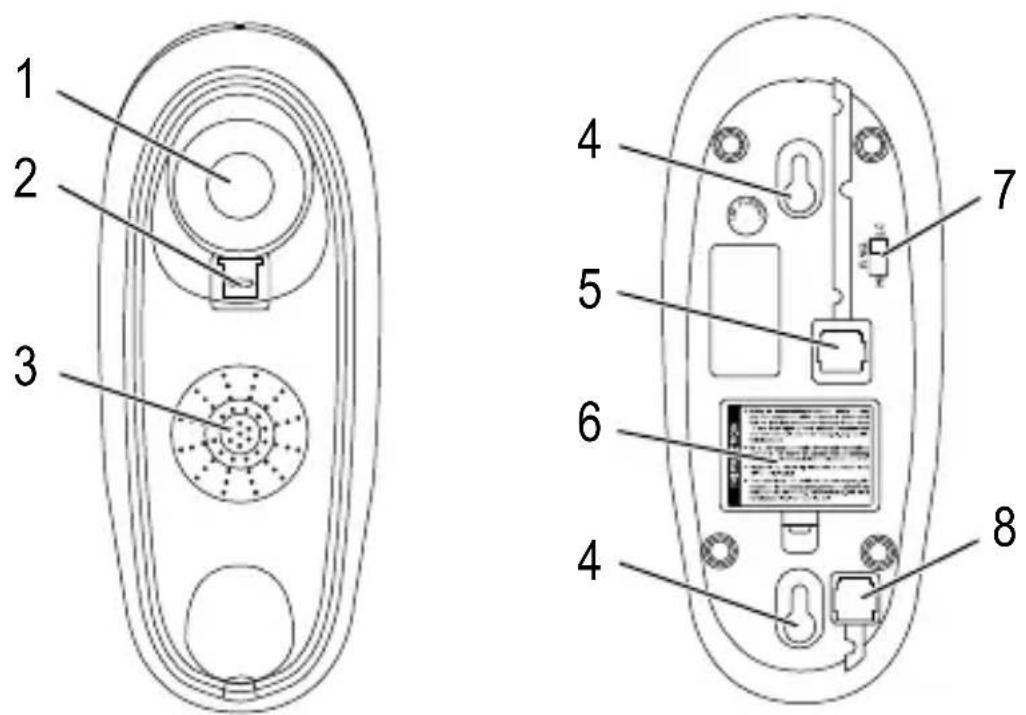

Unità base

1 Contatto di riaggancio
2 Dispositivo di aggancio ricevitore (per montaggio a parete)
3 Altoparlante
4 Dispositivi di aggancio
5 Presa telefonica
6 Coperchio del vano batterie
7 Selettore a scorrimento "Volume suoneria"
8 Adattatore di connessione cavo

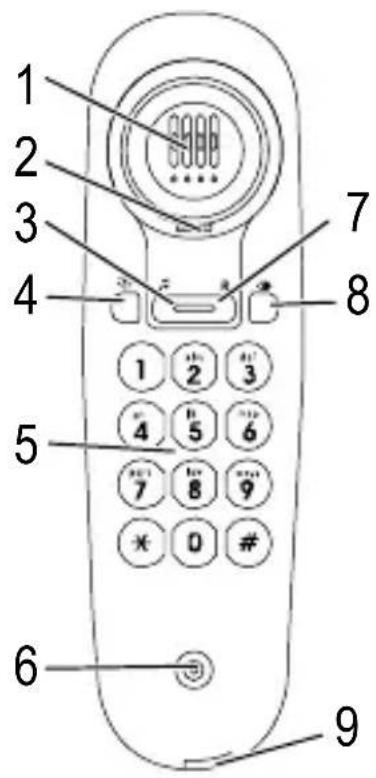

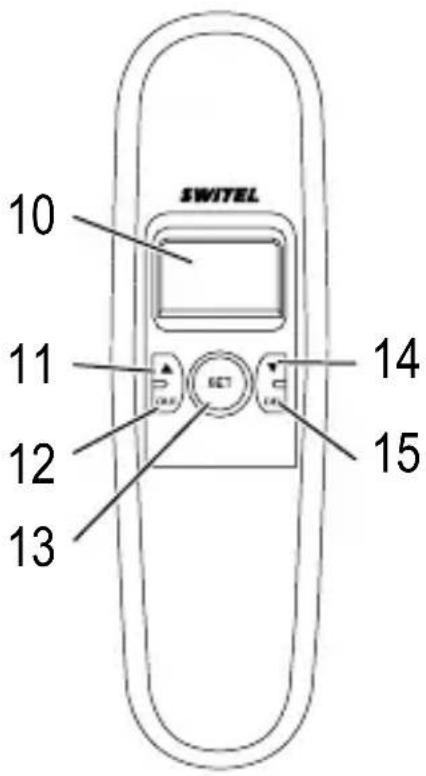

Ricevitore

1 2 3 4 5 6 7 8 9

SWITEL 10 11 ECT 12 13 14 15

1 Altoparlante
2 Alloggiamento per ganci di fissaggio
3 Tasto
4 Tasto
5 Tasti numerici
6 Microfono
7 Tasto R
8 Tasto
9 Adattatore di connessione cavo
10 Display
11 Tasto ▲
12 Tasto OUT
13 Tasto SET
14 Tasto ▼
15 Tasto DEL

4 Informazioni introduttive

Il capitolo riporta le principali informazioni sull'uso delle presenti istruzioni per l'uso. Modi di rappresentazione nelle istruzioni per l'uso

Rappresentazione Descrizione
Immettere cifre
(( )	Telefono squilla
Sollevare il ricevitore
Riagganciare il ricevitore
---End---	Visualizzazione di testi di display

Modalità di stand-by

In tutte le descrizioni del manuale d'istruzioni si considera il telefono in modalità di stand-by. Il telefono passa alla modalità di stand-by se non si svolge alcuna chiamata.

5 Impostazioni

Per tutte le impostazioni riportate nel presente manuale d'istruzione è necessario che il ricevitore risulti appoggiato sulla stazione base.

Impostazione di data e ora

Per impostare la data e l'ora, procedere come segue:

SETPremere il tasto
▲/▼	SET 1 DATE SET	Selezionare la voce di menu e confermare
▲/▼,	SET Impostare l'anno e confermare
▲/▼,	SET Impostare il mese e confermare
▲/▼,	SET Impostare il giorno e confermare
▲/▼,	SET Impostare l'ora e confermare
▲/▼,	SET Impostare i minuti e confermare

Attendere quindi 12 secondi. Le impostazioni sono assunte.

Impostazione del prefisso

Il telefono prevede la memorizzazione di un prefisso composto da fino a 5 cifre. Non appena si riceve una chiamata con il prefisso memorizzato, il numero è visualizzato sul display senza prefisso.

Per memorizzare un prefisso, procedere come segue:

SET Premere il tasto
▲ / ▼ SET 2 CODE SET	Selezionare la voce di menu e confermare
▲ / ▼, SET	Immettere una dopo l'altra le cifre del prefisso interessato e confermare l'immissione con il tasto SET.

In caso il prefisso interessato presentasse meno di 5 cifre, immettere solo le prime posizioni e lasciare quindi vuoti i rimanenti spazi.

Attendere quindi 12 secondi. Le impostazioni sono assunte.

Funzionamento in impianti telefonici interni

Numero di accesso alla rete esterna per impianti telefonici interni

In presenza di impianti telefonici interni è necessario preselezionare un numero di accesso alla rete esterna per ottenere un segnale di linea libera prima di poter compiere una telefonata. Spesso il numero di accesso alla rete esterna è uno "0" o un "9". Digitare prima il numero di accesso alla rete esterna, attendere il segnale di linea libera e procedere quindi con la selezione del numero telefonico desiderato. Il telefono consente di memorizzare un numero di accesso alla rete esterna per impianti telefonici interni composto da due cifre; il numero o prefisso è quindi preposto automaticamente ad un numero dall'elenco delle chiamate perse non appena si procede alla richiamata e purché il numero chiamato sia composto da più di 6 cifre. Per memorizzare un prefisso per impianti telefonici interni, procedere come segue:

SET	Premere il tasto
▲	/ ▼	SET 3 PCODE SET
▲	/ ▼, SET	Immettere una dopo l'altra le cifre del prefisso interessato e confermare l'immissione con il tasto SET.

Attendere quindi 12 secondi. Le impostazioni sono assunte.

Funzione flash per impianti telefonici interni

Il telefono supporta servizi addizionali messi a disposizione dal proprio gestore di rete telefonica come ad es. le funzioni di chiamata in attesa, avviso di chiamata e chiamata a conferenza. Il tasto R è possibile accedere a questi servizi addizionali. Il tempo flash del telefono corrisponde a 100 mS. Rivolgersi al proprio gestore di rete per l'abilitazione ai servizi addizionali.

Per integrare il telefono in una rete abilitata alla telefonia via internet, l'attivazione di questa funzione consente di assegnare al telefono automaticamente un indirizzo IP.

La telefonia via internet non è molto diffusa in Europa e pertanto non è necessariamente supportata da ogni provider di servizi internet. Si consiglia di rivolgersi al proprio gestore di servizi internet per ottenere maggiori informazioni a riguardo.

Impostazioni

Per assegnare automaticamente un indirizzo IP, procedere come segue:

SET Premere il tasto

Selezionare la voce di menu e confermare

Attivare o disattivare la funzione

Impostazione della procedura di selezione

Avendo impostato la procedura di selezione a impulsi, può risultare impossibile instaurare una linea di collegamento. La procedura di selezione a toni si è intanto affermata in tutta Europa come procedura standard.

Per impostare la procedura di selezione, procedere come segue:

SETPremere il tasto

Selezionare la voce di menu e confermare

Selezionare la procedura di selezione richiesta e confermare

Attendere quindi 12 secondi. Le impostazioni sono assunte.

Impostazione del contrasto di display

Per impostare il contrasto del display, procedere come segue:

SET Premere il tasto

Selezionare la voce di menu e confermare

▲ / ▼ Impoßstare il contrasto di display richiesto

Attendere quindi 12 secondi. Le impostazioni sono assunte.

6 Funzionamento

Telefonare

Ricevere una chiamata

(()) Sollevare il ricevitore / Accettare la chiamata

Condurre la telefonata

Concludere la chiamata

Riagganciare il ricevitore / Concludere la chiamata

Compiere telefonate

Sollevare il ricevitore

Comporre il numero telefonico

Condurre la telefonata

Elenchi di chiamata

Il telefono presenta due elenchi di chiamata. In un elenco sono memorizzate le chiamate perse, l'altro elenco riporta i cinque numeri telefonici chiamati per ultimo.

Con il tasto ▼ si apre l'elenco delle chiamate perse, con il tasto OUT si apre l'elenco delle chiamate effettuate.

Scorrere quindi la lista con i tasti ▲ / ▼.

Chiamata di un numero telefonico da un elenco chiamate

▼/OUT, ▲/▼

Aprire l'elenco chiamate e selezionare una voce

Chiamare un numero telefonico dall'elenco chiamate

Cancellare un numero telefonico dall'elenco chiamate

Cancellare singoli numeri di chiamata

▼/OUT, ▲/▼

Aprire l'elenco chiamate e selezionare una voce

DEL Cancellare il numero telefonico

Cancellare tutti i numeri di chiamata

▼/|OUT|Aprire l'elenco chiamate

3 Sek. DEL Cancellare tutte le chiamate

Ripetizione di chiamata

Il telefono memorizza l'ultimo numero di chiamata selezionato. Volendo selezionare questi numeri telefonici ancora una volta, ad es. perché la linea risultava precedentemente occupata o non avendo raggiunto nessuno, è possibile utilizzare la funzione ripetizione di chiamata:

Sollevare il ricevitore

Premere il tasto, instaurare il collegamento

Il numero di chiamata memorizzato è selezionato automaticamente.

Visualizzazione della durata di conversazione (CLIP)

Trascorsi alcuni secondi dall'inizio di una conversazione, sul display viene visualizzata la durata di conversazione attuale in minuti e secondi.

Visualizzazione del numero di chiamata (CLIP ^1 )

La visualizzazione del numero di chiamata (CLIP) è un servizio addizionale del proprio gestore di rete telefonica. Se il gestore di rete telefonica supporta il servizio, sul display del telefono sarà visualizzato il numero di chiamata. Per maggiori dettagli rivolgersi al proprio gestore di rete telefonica.

A condizione che il collegamento telefonico disponga di questa funzione, l'apparecchio visualizza il numero telefonico del chiamante non appena il telefono squilla. Nel caso in cui il chiamante abbia soppresso la trasmissione del proprio numero di chiamata, appare un'apposita indicazione. Se il numero di chiamata non è visualizzabile, questo non sarà memorizzato nell'elenco chiamate.

Impostazione del volume di squillo

Il volume dello squillo è modificabile a piacere.

Portare allo scopo il selettore a scorrimento sotto l'unità base in posizione "LO" per un volume di squillo basso e in posizione "Hi" per un volume di squillo alto.

Chiamata in linea

Attivando la funzione Chiamata in linea, l'interlocutore in linea sente una melodia e non invece quel che si dice in quel momento.

Premere con chiamata in corsa il tasto 🎯 per attivare o disattivare la funzione.

1 CLIP: Calling Line Identification Presentation = Visualizzazione del numero telefonico del chiamante.

7 Consigli per la cura/Garanzia

Consigli per la cura

• Pulire le superfici degli apparecchi con un panno morbido e antipelucchi.
•Non utilizzare mai detergenti o solventi.

Al di là di una occasionale pulizia dell'involucro esterno non è necessario compiere alcuna operazione di pulizia.

Garanzia

Gli apparecchi SWITEL sono costruiti e collaudati in osservanza dei processi di produzione più moderni. L'impiego di materiali selezionati e tecnologie altamente sviluppate sono garanti di una perfetta funzionalità e lunga durata in vita. La garanzia non viene considerata esecutiva qualora la causa del malfunzionamento dell'apparecchio sia riconducibile al gestore della rete telefonica oppure se questa è da attribuirsi ad un impianto telefonico interno interposto. La garanzia non si estende a batterie, accumulatori o pacchi batteria utilizzati all'interno degli apparecchi. Il periodo di garanzia ricopre 24 mesi a partire dalla data di acquisto.

Entro il periodo di garanzia si procederà all'eliminazione gratuita di tutti i guasti dovuti a difetti di materiale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell'acquirente o di terzi. Danni derivanti da un impiego o esercizio non conforme agli usi previsti, a naturale usura, a errato montaggio o errata conservazione, a collegamento o installazione impropri, dovuti a forza maggiore o ad altri influssi esterni non sono coperti da garanzia. In qualità di produttore ci riserviamo il diritto, in caso di reclami, di riparare o sostituire le parti difettose o di rimpiazzare l'apparecchio. Parti o apparecchi sostituiti passano di nostra proprietà. Sono esclusi diritti di risarcimento per danni qualora non siano dovuti a intenzione o colpa grave del costruttore.

Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il periodo di garanzia, si prega di rivolgersi esclusivamente al negozio di rivendita dell'apparecchio SWITEL assieme al relativo scontrino di acquisto. In base alle presenti disposizioni, tutti i diritti di garanzia dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. Decorso il termine di due anni dalla data di acquisto e consegna dei nostri prodotti non sarà più possibile fare valere alcun diritto di garanzia.

Dichiarazione di conformità

Questo apparecchio risponde a quanto disposto dalla Direttiva UE:

1999/5/CE Direttiva concernente le apparecchiature radio, le apparecchiature terminali di telecomunicazioni e il reciproco riconoscimento della loro conformità. La conformità della direttiva sopra indicata è confermata dal marchio CE applicato sul dispositivo.

Per la dichiarazione di conformità completa si prega di usufruire del download gratuito dal nostro sito web www.switel.com.

8 Problemi

Domande Risposte
Non è possibile condurre una chiamata telefonica	- Il telefono non è collegato correttamente oppure presenta un guasto. Utilizzare esclusivamente il ca-vo di collegamento telefonico fornito.- Provare con un altro telefono se l'allacciamento tele-fonico in questione è funzionante.- Il cavo di collegamento telefonico non è inserito op-pure si è in presenza di una caduta di corrente.- Procedura di selezione non impostata correttamente 17 pagina 48.
Il sistema non reagisce più - Estrarre brevemente il cavo telefonico dalla presa telefonica e rimuovere le battiere dall'unità base.
Le batterie si scaricano in po-chissimo tempo	- La batterie sono scariche o difettose.
La visualizzazione del numero di chiamata non funziona	- La visualizzazione del numero di chiamata è un ser-vizio addizionale offerto dal proprio gestore di rete telefonica. Per maggiori dettagli rivolgersi al proprio gestore di rete telefonica.- Il chiamante ha disattivato la trasmissione del pro-prio numero di chiamata.

9 Indice alfabetico

C

Cancellare il numero telefonico, 49

Chiamata in linea, 50

Collegamento del ricevitore, 41

Collegamento telefonico, 41

Compiere telefonate, 49

Concludere la chiamata, 49

Consigli per la cura, 51

Contenuto della confezione, 40

D

Data, 42

Data e ora, 46

Durata di conversazione, 50

E

Elementi di comando, 43

Unità base, 43

Unità portatile, 44

Elenchi di chiamata, 49

F

Funzionamento, 49

Funzione flash, 47

G

Ganci di fissaggio, 42

Garanzia, 51

|

Impianti telefonici interni, 47

Impostazione del contrasto di display, 48

Impostazione del prefisso, 46

Impostazione del volume di squillo, 50

Impostazione della procedura di selezione, 48

Indicazioni di sicurezza, 38

Inserimento delle batterie, 40

M

Messa in funzione, 40

Modalità di stand-by, Modalità di stand-by, 45

Modi di rappresentazione, 45

Montaggio a parete, 42

N

Numero di accesso alla rete esterna, 47

0

Ora, 42

R

Ricevere una chiamata, 49

Ripetizione di chiamata, 50

S

Selezionare un numero telefonico dall'elenco chiamate, 49

Selezione a impulsi, 48

Selezione a toni , 48

T

Telefonare, 49

V

Volume dello squillo, 50
