BEDIENUNGSANLEITUNG FGG 6.7 A1 FLORABEST

Bitte aufklappen Veuillez ouvrir Aprire Openklappen

Bedienungsanleitung Gasgrill FGG 6.7 A1

29.11.10 09:06Zünder

Zünder Max. Niedrig Aus Max. Niedrig Aus

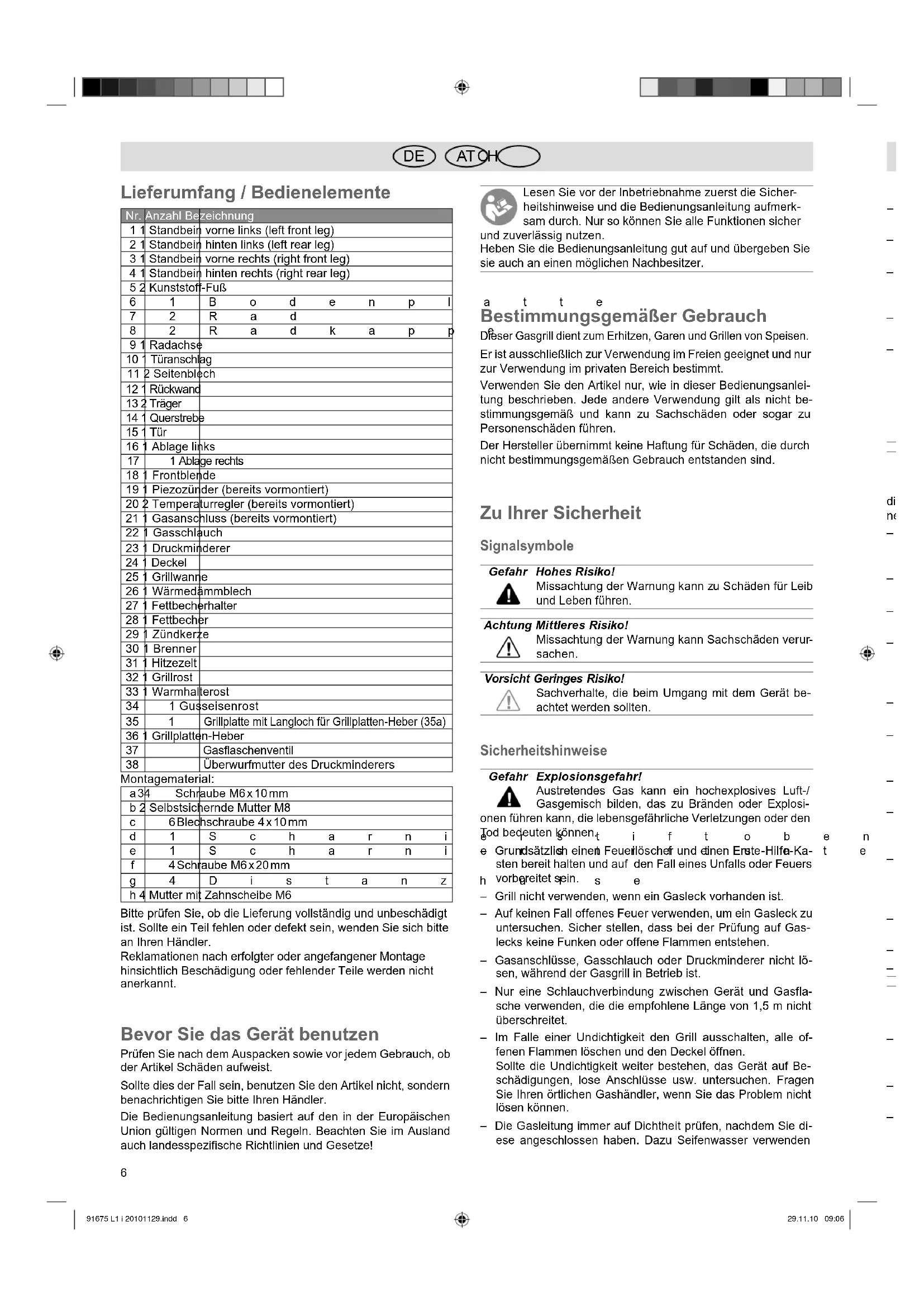

AT CH Lieferumfang / Bedienelemente Nr. Anzahl Bezeichnung 1 1 Standbein vorne links (left front leg) 2 1 Standbein hinten links (left rear leg) 3 1 Standbein vorne rechts (right front leg) 4 1 Standbein hinten rechts (right rear leg) 5 2 Kunststoff-Fuß 61Bodenplatte 72Rad 82Radkappe 9 1 Radachse 10 1 Türanschlag 11 2 Seitenblech 12 1 Rückwand 13 2 Träger 14 1 Querstrebe 15 1 Tür 16 1 Ablage links 17 1 Ablage rechts 18 1 Frontblende 19 1 Piezozünder (bereits vormontiert) 20 2 Temperaturregler (bereits vormontiert) 21 1 Gasanschluss (bereits vormontiert) 22 1 Gasschlauch 23 1 Druckminderer 24 1 Deckel 25 1 Grillwanne 26 1 Wärmedämmblech 27 1 Fettbecherhalter 28 1 Fettbecher 29 1 Zündkerze 30 1 Brenner 31 1 Hitzezelt 32 1 Grillrost 33 1 Warmhalterost 34 1 Gusseisenrost

Grillplatte mit Langloch für Grillplatten-Heber (35a) 36 1 Grillplatten-Heber 37 Gasflaschenventil 38 Überwurfmutter des Druckminderers Montagematerial: a 34 Schraube M6 x 10 mm b 2 Selbstsichernde Mutter M8 c 6 Blechschraube 4 x 10 mm d1Scharnierstift oben e1Scharnierstift unten f 4 Schraube M6 x 20 mm g4Distanzhülse h 4 Mutter mit Zahnscheibe M6 Bitte prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Sollte ein Teil fehlen oder defekt sein, wenden Sie sich bitte an Ihren Händler. Reklamationen nach erfolgter oder angefangener Montage hinsichtlich Beschädigung oder fehlender Teile werden nicht anerkannt. Bevor Sie das Gerät benutzen Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden aufweist. Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern benachrichtigen Sie bitte Ihren Händler. Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Le sen Sie vor der Inbetriebnahme zu erst die Si cher- heits hin wei se und die Bedienungsan lei tung aufmerk- sam durch. Nur so können Sie alle Funk tio nen si cher und zu ver läs sig nut zen. Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer. Bestimmungsgemäßer Gebrauch Dieser Gasgrill dient zum Erhitzen, Garen und Grillen von Speisen. Er ist ausschließlich zur Verwendung im Freien geeignet und nur zur Verwendung im privaten Bereich bestimmt. Verwenden Sie den Artikel nur, wie in dieser Bedienungsanlei- tung beschrieben. Jede andere Verwendung gilt als nicht be- stimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Zu Ihrer Sicherheit Signalsymbole Gefahr Hohes Ri si ko! Missachtung der War nung kann zu Schä den für Leib und Le ben führen. Achtung Mittleres Ri si ko! Missachtung der Warnung kann Sach schä den ver ur- sa chen. Vorsicht Geringes Risiko! Sachverhalte, die beim Umgang mit dem Gerät be- achtet wer den sollten. Sicherheitshinweise Gefahr Explosionsgefahr! Austretendes Gas kann ein hochexplosives Luft-/ Gasgemisch bilden, das zu Bränden oder Explosi- onen führen kann, die lebensgefährliche Verletzungen oder den Tod bedeuten können. – Grundsätzlich einen Feuerlöscher und einen Erste-Hilfe-Ka- sten bereit halten und auf den Fall eines Unfalls oder Feuers vorbereitet sein. – Grill nicht verwenden, wenn ein Gasleck vorhanden ist. – Auf keinen Fall offenes Feuer verwenden, um ein Gasleck zu untersuchen. Sicher stellen, dass bei der Prüfung auf Gas- lecks keine Funken oder offene Flammen entstehen. – Gasanschlüsse, Gasschlauch oder Druckminderer nicht lö- sen, während der Gasgrill in Betrieb ist. – Nur eine Schlauchverbindung zwischen Gerät und Gasfla- sche verwenden, die die empfohlene Länge von 1,5 m nicht überschreitet. – Im Falle einer Undichtigkeit den Grill ausschalten, alle of- fenen Flammen löschen und den Deckel öffnen. Sollte die Undichtigkeit weiter bestehen, das Gerät auf Be- schädigungen, lose Anschlüsse usw. untersuchen. Fragen Sie Ihren örtlichen Gashändler, wenn Sie das Problem nicht lösen können. – Die Gasleitung immer auf Dichtheit prüfen, nachdem Sie di- ese angeschlossen haben. Dazu Seifenwasser verwenden

(siehe Kapitel „Prüfung auf Gaslecks“). – Sicherstellen, dass der Gasschlauch fest montiert ist und die Schlauchverbindung stets auf der ganzen Länge zugänglich ist. – Zum Anzünden oder Wiederanzünden keinen Brennspiritus, Benzin oder ähnliche Flüssigkeiten verwenden. – Kein Benzin, Brennspiritus oder andere entzündlichen Gase oder Flüssigkeiten in der Nähe des Grills lagern oder verwen- den, wenn dieser in Betrieb ist. – Die Gasflasche niemals mit dem Druckminderer verbunden lassen, wenn dieser vom Gasschlauch getrennt ist. – Jegliche Änderungen an dem Produkt stellen eine große Si- cherheitsgefahr dar und sind verboten. Nehmen Sie selbst keine unzulässigen Eingriffe an den Reglern des Grills, an den Gasanschlüssen, Düsen, Ventilen etc. vor. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Proble- men am Gasgrill an die Servicestelle oder an einen Fach- mann Ihres örtlichen Gasverkäufers. Gefahr Brand- / Explosions- / Vergiftungsgefahr! Defekte Gasflaschen oder falscher Umgang mit Gas- flaschen kann zu Bränden oder Explosionen führen, die lebensgefährliche Verletzungen oder den Tod bedeuten kön- nen. Ausströmendes Gas kann zu Vergiftungen führen. – Eine eingebeulte oder rostige Gasflasche kann gefährlich sein und muss ausgetauscht werden. Keine Gasflasche mit defektem Flaschenventil verwenden. – Bedienungs- und Sicherheitshinweise der Gasflasche lesen und befolgen. – Niemals die Gaszufuhr ohne geeigneten Druckminderer an den Gasgrill anschließen. – Die Gasflasche grundsätzlich neben oder hinter den Grill auf eine ebene, feste Standfläche stellen. Die Gasflasche niemals in den Schrank unter dem Grill stel- len. – Die Gasflasche nicht neben Wärmequellen stellen, auch di- rekte Sonneneinstrahlung verhindern. – Sicher stellen, dass beim Auswechseln der Gasflasche kei- ne Zündquellen wie z.B. Feuer, brennende Zigaretten, offene Flammen etc. in der Nähe sind. – Nach dem Grillen immer Gasflasche zudrehen und Grill aus- schalten. –Die Gasflasche immer stehend, niemals liegend in einem gut belüfteten Bereich und nicht unter Erdgleiche (z.B. im Keller) lagern. – Darauf achten, dass der Gasschlauch nicht geknickt wird, und die Gaszufuhr somit beeinträchtigt ist. Der Gasschlauch darf nicht unter Spannung stehen und nicht mit heißen Teilen des Grills oder Gegenständen in Berührung kommen. – Sicher stellen, dass die unteren Belüftungsöffnungen der Wanne frei liegen. – Niemals die Einstellung des Druckminderers verändern. – Niemals vom Hersteller versiegelte Bauteile öffnen. Gefahr Brandgefahr! Der Grill wird während des Betriebs sehr heiß und kann Brände entfachen. – Grill so aufstellen, dass er mindestens 1 m entfernt von leicht entzündlichen Materialien wie z.B. Markisen, Holzterras sen und -balkonen steht. – Grill auf einer ebenen, festen Fläche windgeschützt aufstel- len und nur im windgeschützten Bereich betreiben. – Stromkabel und Gaszuführungsschläuche fern von heißen Flächen halten. – Nie mehr als 50% der Grillfläche mit Grillschalen oder ähn- lichen bedecken, da diese die Hitze nach unten reflektieren. Es kann sonst zu Überhitzungen kommen. – Grill während des Betriebs nicht transportieren. – Weder brennbare (z.B. Holzkohle) noch nicht brennbare Stoffe in die Wanne füllen. – Den Gasbrenner keinesfalls mit Gegenständen abdecken. Niemals Flüssigkeiten (z.B. Wasser) in die Wanne einfüllen. – Einige Nahrungsmittel erzeugen brennbare Fette und Säfte. Grill regelmäßig reinigen, am besten nach jedem Gebrauch. Gefahr Verbrennungsgefahr! Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschl. Kinder) mit eingeschränkten phy- sischen, sen so ri schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. – Diesen Personenkreis auf die Gefahren des Geräts hinwei- sen und durch eine für ihre Sicherheit zuständige Person be- aufsichtigen. – Kinder und Haustiere vom Gerät fernhalten. Der Grill wird während des Betriebs sehr heiß, sodass jeder Kontakt damit zu schwersten Verbrennungen führen kann. – Zum Öffnen des Deckels und zum Grillen immer Grill- oder Küchenhandschuhe tragen. – Keine heißen Teile des Grills berühren. Grilldeckel nur am Griff öffnen und schließen. – Keine Kleidung mit weiten Ärmeln tragen. – Vor dem Zünden des Brenners immer den Deckel des Grills öffnen. Es kann sonst beim Öffnen zu einer Stichflamme kommen. – Grill vor dem Reinigen bzw. Wegstellen vollständig abkühlen lassen. Gefahr Vergiftungsgefahr! Beim Betrieb des Gasgrills bildet sich Kohlen- monoxyd. Dieses Gas ist geruchlos und kann in ge- schlossenen Räumen tödlich sein! – Grill ausschließlich im Freien betreiben. Gefahr Gefahren für Kinder! Kinder können sich beim Spielen in der Verpackungs- folie verfangen und darin ersticken. – Lassen Sie Kinder nicht mit den Verpackungsfolien spielen. – Achten Sie darauf, dass Kinder keine kleinen Montageteile in den Mund nehmen. Sie könnten die Teile verschlucken und daran ersticken. Gefahr Verletzungsgefahr! Am Grill und an den Einzelteilen befinden sich zum Teil scharfe Kanten. – Mit den Einzelteilen des Grills vorsichtig umgehen, damit Unfälle bzw. Verletzungen während des Aufbaus und des Betriebes vermieden werden. Gegebenenfalls Schutzhand- schuhe tragen. – Den Grill nicht in der Nähe von Eingängen oder viel be- gangenen Zonen aufstellen. – Während des Grillens immer größte Sorgfalt ausüben. Bei Ab- lenkung können Sie die Kontrolle über das Gerät verlieren. – Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Das Produkt nicht benutzen, wenn Sie unkon- zentriert oder müde sind bzw. unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch des Produktes kann zu ernsthaften Verletzungen führen. 91675 L1 i 20101129.indd 7 91675 L1 i 20101129.indd 7

AT CH Montage Vorbereitung Gefahr Verletzungsgefahr! Die Nichtbeachtung der Anweisungen kann zu Pro- blemen und Gefahren bei der Verwendung des Gas- grills führen. – Tragen Sie zum Schutz gegen scharfe Kanten ggf. Schutz- handschuhe. – Befolgen Sie alle hier aufgeführten Montageanweisungen.

1. Lesen Sie sich die Montageanweisungen zunächst vollstän-

2. Arbeiten Sie gegebenenfalls zu zweit.

3. Nehmen Sie sich ausreichend Zeit für die Montage und

schaffen Sie eine ebene Arbeitsfläche von zwei bis drei Quadratmetern.

4. Legen Sie sich das benötigte Werkzeug in Griffweite. Even-

tuell sind Kleinteile wie etwa Griffe bereits vormontiert. Benötigtes Werkzeug 1 x Zange 1 x Kreuzschlitzschraubendreher 1 x 10er, 13er, 14er und 17er Maulschlüssel Grill zusammenbauen

1. Zu Abb. 1: Ziehen Sie die 2 Kunststoff-Füße (5) von den

beiden rechten Standbeinen ab. Achten Sie auf die Bohrungen in den Standbeinen und stecken Sie die 4 Standbeine an den vorgegebenen Positi- onen von oben durch die Bodenplatte (6). Schrauben Sie die Standbeine mit je einer Schraube M6 x 10 mm (a) an der Bodenplatte fest. Stecken Sie die Kunststoff-Füße (5) anschließend wieder von unten auf.

2. Zu Abb. 2: Stecken Sie die Radachse (9) durch die Boh-

rungen der linken Standbeine (1) und (2). Schieben Sie auf jede Achsseite ein Rad (7) auf die Achse (hervorstehende Radnabe innen). Verschrauben Sie beide Räder mithilfe eines 13er Steck- oder Maulschlüssels mit den selbstsichernden Muttern M8 (b). Halten Sie die Achse dabei mit einer Zange fest. Stecken Sie die Radkappen (8) auf.

Schrauben Sie den Türanschlag (10) mit 2 Blech- schrauben 4 x 10 mm am rechten vorderen Standbein fest.

4. Zu Abb. 4: Montieren Sie die beiden Seitenbleche (11) mit

je 4 Schrauben M6 x 10 mm (a) an die Standbeine.

5. Zu Abb. 5: Montieren Sie die Rückwand (12) mit 4 Schrau-

ben M6 x 10 mm (a) an die Standbeine.

6. Zu Abb. 6: Montieren Sie beide Träger (13) mit je 2 Schrau-

ben M6 x 10 mm (a) an die Standbeine.

7. Zu Abb. 7: Montieren Sie die Querstrebe (14) mit 2 Schrau-

ben M6 x 10 mm (a) an die Standbeine. Achtung: Die Gewindebohrung muss sich links unten befinden.

8. Zu Abb. 8: Schrauben Sie den untere Scharnierstift (e) in

die Bodenplatte. Hängen Sie die Tür (15) unten ein und schrauben Sie sie mit dem oberen Scharnierstift (d) an der Querstrebe (14) fest.

9. Zu Abb. 9: Montieren Sie die Ablagen (16) und (17) mit je 4

Schrauben M6 x 10 mm (a) an die Standbeine. Achtung: Die Ablage links (16) (ohne Griff) gehört auf die Seite mit den Rädern.

10. Zu Abb. 10: Montieren Sie die Frontblende (18) mit 4

Schrauben M6 x 10 mm (a) an die Standbeine.

11. Zu Abb. 11: Entfernen Sie die Schutzkappe vom Gas-

anschluss (21) und schrauben Sie ein Ende des Gas- schlauchs (22) daran fest (Linksgewinde). Verwenden Sie keine zusätzliche Dichtung! Ziehen Sie die Überwurfmutter des Gasschlauchs mit einem 17er Maulschlüssel fest an; halten Sie den Gasanschluss dabei mit einer Zange oder einem zweiten 17er Schlüssel fest. Schrauben Sie das andere Ende des Gasschlauchs (22) mithilfe eines 17er Maulschlüssels fest an den mitgeliefer- ten Druckminderer (23) an.

12. Zu Abb. 12: Schrauben Sie das Wärmedämmblech (26)

mit 2 Blechschrauben 4 x 10 mm (c) außen an die Grillwan- ne (25).

13. Zu Abb. 13: Montieren Sie die Grillwanne (25) auf die

Träger (13). Verwenden Sie dazu 4 Distanzhülsen (g) sowie 4 Schrauben M6 x 20 mm (f) und 4 Muttern (h). Die Distanzhülsen müssen sich zwischen den Trägern und der Grillwanne befinden.

14. Zu Abb. 14: Führen Sie den Fettbecherhalter (27) durch

das hintere, mittlere Loch der Grillwanne. Klemmen Sie den Fettbecher (28) in den Halter ein. Beim Grillen sammelt sich überschüssiges Fett im Grillboden und läuft in den Fettbecher.

15. Zu Abb. 15: Schrauben Sie die Zündkerze (29) aus der

Zündbox heraus. Schrauben Sie die Zündkerze zusammen mit der Zündbox im mittleren Loch der Grillwanne fest. Ziehen Sie die Mut- tern mit einem 14er Schlüssel an. Stecken Sie das Zündkabel auf den Piezozünder (19).

16. Zu Abb. 16: Stecken Sie den Brenner (30) von oben mit

den Rohren nach unten durch die beiden großen Öff- nungen in der Wanne. Achtung: Die Düsen der Temperaturregler müssen in die Rohr enden des Brenners hineinragen. Die Rohrenden sitzen lose über den Düsen. Dieser Luftspalt ist gewünscht! Schrauben Sie die Brennerfüße mit 2 Blechschrauben 4 x 10 mm (c) am Boden der Grillwanne fest.

Legen Sie das Hitzezelt (31) auf die an der linken und rechten Wand der Grillwanne herausragenden Schrauben.

18. Zu Abb. 18: Legen Sie den Grillrost (32) auf die Halter in

19. Zu Abb. 19: Stecken Sie den Warmhalterost (33) in die

Bohrungen am Deckel und klemmen Sie die beiden Träger in die Bohrungen der Grillwanne. Der Warmhalterost wird nun beim Öffnen und Schließen des Deckels automatisch nach oben bzw. nach unten bewegt.

20. Zu Abb. 20 und 21: Alternativ zum Grillrost (32) können

Sie auch den Gusseisenrost (34) und die Grillplatte (35) verwenden. Die Grillplatte ist von beiden Seiten benutzbar. Achten Sie aber in jedem Fall darauf, dass sich bei der Grillplatte das Langloch (35a) vorne befindet. Es dient zum Herausnehmen mit dem Grillplatten-Heber (36). Grill aufstellen Achtung Beschädigungsgefahr! Während des Gebrauchs können sich die Verschrau- bungen allmählich lockern und die Stabilität des Grills beeinträchtigen. – Prüfen Sie die Festigkeit der Schrauben vor jedem Gebrauch. Ziehen Sie ggf. alle Schrauben noch einmal nach, um einen festen Stand zu gewährleisten.

1. Stellen Sie den Grill vor dem Gebrauch auf einem ebenen,

festen Untergrund im Freien auf.

2. Waschen Sie Grillrost und die Grillplatte vor dem Gebrauch

mit warmem Spülwasser ab.

3. Stellen Sie die Gasflasche neben oder hinter den Grill, kei-

nesfalls in den Schrank unter dem Grill.

4. Prüfen Sie die Gasflasche und die Anschlüsse auf Dichtheit

(siehe Kapitel „Prüfung auf Gaslecks“).

5. Untersuchen Sie den Brenner des Grills auf Verstopfungen,

falls Sie den Grill nach längerer Pause wieder benutzen. Gasflasche anschließen Für den Betrieb dieses Grills benötigen Sie eine handelsübliche 5 kg oder 11 kg Flasche Propan- bzw. Butangas. Hinweis: Gasflasche und Gasschlauch haben Linksgewinde! Tauschen Sie den Schlauch ggf. aus, falls nationale Anforderungen bestehen. Gefahr Brand- / Explosions- / Vergiftungsgefahr! Austretendes Gas kann ein hochexplosives Luft-/ Gasgemisch bilden, das zu Bränden oder Explosi- onen führen kann, die lebensgefährliche Verletzungen oder den Tod bedeuten können. – Die Gaszufuhr niemals ohne einen für den länderspezi- fischen Druck geeigneten Druckminderer an den Gasgrill anschließen. – Nur eine Schlauchverbindung zwischen Gerät und Gasfla- sche verwenden, die die empfohlene Länge von 1,5 m nicht überschreitet. – Sicherstellen, dass der Gasschlauch fest montiert ist und die Schlauchverbindung stets auf der ganzen Länge zugänglich ist.

1. Drehen Sie beide Temperaturregler (20) in die Position (Aus).

2. Stellen Sie sicher, dass das Gasflaschenventil (37) zuge-

3. Schrauben Sie die Sicherheitskappe vom Flaschenventilge-

4. Überprüfen Sie das Vorhandensein und den ordnungsge-

mäßen Zustand der Dichtung des Flaschenventilgewindes. Verwenden Sie keine zusätzlichen Dichtungen!

5. Schrauben Sie die Überwurfmutter (38) des Druckmin-

derers (23) gegen den Uhrzeigersinn (Linksgewinde) auf das Flaschenventilgewinde und ziehen Sie sie von Hand fest an. Verwenden Sie kein Werkzeug, da hierdurch die Flaschenventil-Dichtung beschädigt werden kann und somit die Dichtigkeit nicht mehr gewährleistet wäre.

6. Verlegen Sie den Gasschlauch ohne Knicke und Verdre-

7. Überprüfen Sie alle Anschlüsse auf Gaslecks (siehe Kapitel

„Prüfung auf Gaslecks“). Prüfung auf Gaslecks

1. Drehen Sie beide Temperaturregler (20) in die Position (Aus).

2. Öffnen Sie das Gasflaschenventil (37).

3. Reiben Sie alle Anschlussverschraubungen und den Gas-

schlauch mit Seifenwasser ein. Sollten sich Bläschen bilden, ist ein Anschluss locker oder der Gasschlauch rissig und darf nicht mehr verwendet werden. Nehmen Sie den Grill nicht in Betrieb, sondern schließen Sie sofort das Flaschenventil an der Gasflasche.

4. Überprüfen Sie die Anschlussverschraubungen und ziehen

Sie die Muttern ggf. fester an. Wiederholen Sie dann die Prüfung.

5. Wenn das Gasleck noch immer besteht, benutzen Sie den

Grill auf keinen Fall, sondern wenden Sie sich an unseren Kundendienst. Die Kontaktdaten finden Sie im Kapitel „In- verkehrbringer“.

6. Schließen Sie das Flaschenventil, wenn Sie den Grill nicht

brauchen. Einschalten / Anzünden Gefahr Explosionsgefahr! Lesen Sie zunächst die nachfolgenden Anweisun gen zum Einschalten/Anzünden und alle Warn- und Si- cherheitshinweise durch, bevor Sie den Grill anzünden. – Prüfen Sie den Grill auf Risse, Einschnitte oder andere Be- schädigungen, bevor Sie ihn verwenden. – Verwenden Sie den Grill nicht mehr, wenn der Gasschlauch beschädigt oder porös ist. – Öffnen Sie den Deckel des Grills, bevor Sie den Brenner zün- den. Es kann sonst zu einer explosiven Entflammung kom- men, die schwere körperliche Verletzungen oder den Tod verursachen kann. Zündsystem – Anzünden mit Piezozünder

1. Öffnen Sie den Deckel.

2. Öffnen Sie das Gasflaschenventil (37).

Beugen Sie sich nicht über die Grillfläche.

3. Drücken Sie einen Temperaturregler am Grill, halten Sie ihn

gedrückt und drehen Sie ihn dabei in die Position der gro- ßen Flamme (Max).

4. Drücken Sie den Piezozünder (19) mehrere Male.

Sie hören dabei ein Klicken. 91675 L1 i 20101129.indd 9 91675 L1 i 20101129.indd 9

5. Wenn der Brenner gezündet hat, drehen Sie ggf. auch den

anderen Temperaturregler auf die Position der großen Flam-

(max). Der zweite Brenner zündet automatisch. Wichtig! Wenn sich der Brenner nicht entzündet, drücken Sie den Temperaturregler und drehen ihn komplett auf (Aus) . Drehen Sie auch das Flaschenventil der Gasflasche zu. Warten Sie 3 Minuten und wiederholen Sie entweder den Vorgang, oder zünden Sie den Bren- ner konventionell an (siehe Kapitel “Konventionelles Anzünden mit Streichholz“, nachfolgend). Konventionelles Anzünden mit Streichholz Gefahr Verbrennungsgefahr! Zünden Sie den Grill niemals mit einem Streichholz von oben an, sondern immer von unten.

1. Öffnen Sie den Deckel.

2. Öffnen Sie das Gasflaschenventil (37).

Beugen Sie sich nicht über die Grillfläche.

3. Drücken Sie einen Temperaturregler (20) am Grill, halten

Sie ihn gedrückt und drehen ihn dabei in die Position der großen Flamme (Max).

4. Stecken Sie ein brennendes, handelsübliches Kaminstreich-

holz (extra lang) von unten durch das große Loch in der Grillwanne in die Nähe des Brenners.

5. Wiederholen Sie den Vorgang beim zweiten Brenner.

Vorheizen / Regeln der Flamme

• Heizen Sie den Grill für 10 bis 15 Minuten in höchster Stel- lung auf, bevor Sie grillen. Lassen Sie den Deckel währenddessen geschlossen.

• Durch Drehen der Temperaturregler (20) in die Richtung „Mi- nimum“ können Sie die Leistung bzw. die Hitze reduzieren. Energiespartipps:

• Halten Sie den Deckel nicht zu lange offen.

• Schalten Sie den Grill aus, sobald Sie mit dem Grillen fertig sind.

• Heizen Sie den Grill nur für 10 bis 15 Minuten auf.

• Heizen Sie den Grill nicht länger als empfoh len auf.

• Stellen Sie den Brenner nicht höher als erforderlich ein. Ausschalten

• Drehen Sie zunächst das Flaschenventil an der Gasflasche zu, um das verbleibende Gas zu verbrennen. Drücken und drehen Sie dann die Temperaturregler (20) in die Position (Aus).

• Trennen Sie nach dem Gebrauch nur im Freien die Gasfla- sche vom Grill! Wartung und Reinigung Ihr Grill ist aus hochwertigen Materialien gefertigt. Um die Ober- flächen zu reinigen und zu pflegen, beachten Sie bitte die fol- genden Hinweise: Gefahr Verbrennungsgefahr! Lassen Sie den Grill vollständig abkühlen, bevor Sie ihn reinigen. Gefahr Gesundheitsgefahr! Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind gesundheitsschädlich und dürfen nicht mit Lebensmitteln in Berührung kommen. Achtung Beschädigungsgefahr! Verwenden sie keine starken oder schleifenden Lö- semittel oder Scheuerpads, da diese die Oberflächen angreifen und Scheuerspuren hinterlassen. Geben Sie den Gusseisenrost (34) und die Grillplatte (35) nicht in den Geschirrspüler, da das Material sonst Rost ansetzen würde.

• Reinigen Sie den Grill regelmäßig, am besten nach jedem Gebrauch.

• Schalten Sie den Grill nach dem Grillen für 10 bis 15 Minuten ohne Grillgut ein. Dadurch werden Fettreste vom Grillrost ge- brannt. Lassen Sie den Grill danach vollständig abkühlen.

• Entfernen Sie lose Ablagerungen mit einem nassen Schwamm.

• Nehmen Sie den Gusseisenrost (34) und die Grillplatte (35) mithilfe des Grillplatten-Hebers (36) heraus. Nutzen Sie hier- für das Langloch (35a) im vorderen Bereich der Grillplatte.

• Reinigen Sie Roste, Innen- und Oberflächen generell mit warmen Seifenwasser.

• Verwenden Sie ein weiches, sauberes Tuch zum Trocknen. Zerkratzen Sie die Oberflächen nicht beim Trockenreiben.

• Fetten Sie den Gusseisenrost (34) und die Grillplatte (35) nach dem Abwaschen mit etwas Speiseöl ein, um Rostbil- dung zu verhindern.

• Stellen Sie sicher, dass die Brenneröffnungen und Düsen nicht beschädigt werden, wenn Sie diese reinigen.

• Prüfen Sie regelmäßig, ob der Brenner frei von Insekten ist, die das Gassystem und damit die Gaszufuhr verstopfen könnten. Prüfen Sie dahingehend auch alle anderen Be- reiche. Unter Umständen können sich z.B. Spinnen in den Rohren einnisten.

• Ziehen Sie alle Schrauben vor jedem Gebrauch regelmäßig nach, um jederzeit einen festen Stand des Grills zu gewähr- leisten. Aufbewahrung

• Die Gasflasche immer stehend, niemals liegend in einem gut belüfteten Bereich und nicht unter Erdgleiche (z.B. im Keller) lagern.

• Lagern Sie den Gasgrill trocken und staubfrei.

• Decken Sie den Grill mit einer Plane ab.

• Prüfen Sie alle Bauteile vor der nächsten Inbetriebnahme, und ziehen Sie ggf. die Schrauben nach.

Hilfe bei Störungen Die folgenden Hinweise sollen Ihnen helfen, Störungen zu be- seitigen. Sollte dies nicht gelingen, wenden Sie sich bitte an die Servicestelle der Fa. Tepro (siehe Kapitel „Inverkehrbringer“). Problem Ursache Lösung Gasgeruch. Undichte Gas- verbindung. Sofort die Gasflasche zudre- hen. Gaszufuhr prüfen (siehe Kapitel „Prüfung auf Gas- lecks“). Ggf. an den Gasver- käufer oder an die Servicestel- le der Fa. Tepro wenden. Brenner zündet nicht. Gasflasche ist leer. Gasflasche durch eine volle ersetzen. Flaschenventil ist geschlos- sen. Flaschenventil an der Gasfla- sche öffnen. Brenner entwickelt keine Leistung. Brenner ist verschmutzt. Brenner reinigen (siehe Kapitel „Wartung und Reinigung“). Starkes Aufflam- men und Brennen auf dem Hitzezelt. Hitzezelt stark verschmutzt. Hitzezelt vollständig abkühlen lassen, dann reinigen. Grillgut sehr fettig oder mariniert. Alu-Grillschalen verwenden. Temperatur zu niedrig. Grill nicht vorgeheizt. Grill 5 - 10 Min. vorheizen. Starke Zugluft. Grill an einem möglichst wind- stillen Bereich aufstellen. Entsorgung Die Verpackung besteht aus umweltfreundlichen Mate- rialien, die Sie über die örtlichen Recyclingstellen ent- sorgen können. Werfen Sie den Grill keinesfalls in den normalen Hausmüll! Entsorgen Sie den Grill über einen zugelassenen Ent- sorgungsbetrieb oder über Ihre kommunale Entsor- gungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsor- gungseinrichtung in Verbindung. Technische Daten Produkt: Art. Nr. 3200, Gasgrill FGG 6.7 A1 Gewicht: 27,5 kg Verbrauch: 478 g/h Gesamtmaβe: (BxTxH) ca. 125 x 55 x 107 cm Leistung: ca. 6,7 kW max. Grillfläche: 53,5 x 33,5 cm Brenner: aluminierter Doppelbrenner Gasart: Flüssiggas (Butan/Propan) Zündung: Piezo-Zündung Gasflasche: 5 kg / 11 kg Flüssiggasflasche Düse: 0,78 mm, gekennzeichnet mit 0.78 Eingestellt für: Flüssiggas Anschlussdruck: 50 mbar Gerätekategorie: I 3B/P (50) Geräteart: A

Hinweis zur Konformitätserklärung Dieses Produkt erfüllt die geltenden europäischen und natio- nalen Richtlinien. Dies wird durch die CE Kennzeichnung bestä- tigt (entsprechende Erklärungen sind beim Hersteller hinterlegt). Garantie Sie haben einen qualitativ hochwertigen Grill gekauft. TEPRO GARTEN GmbH garantiert für ihre Grills im Rahmen ihrer Ga- rantiebedingungen, bei normaler, freizeitmäßiger und nicht gewerblicher Nutzung für 36 (sechsunddreißig) Monate ab Kaufdatum für alle Teile hinsichtlich Fehlerhaftigkeit und Verar- beitungsfehler. Von der Garantie ausgenommen sind alle Verschleißteile, wie z.B. Grillroste und Brenner. Alle anderen Kosten wie Arbeitszeit, Transport, Fracht und Verpackung gehen im Garantiefall zu La- sten des Käufers. Der Vertreiber behält sich das Recht vor, evtl. entstandene Ko- sten selbst zu tragen oder an den Käufer weiter zu berechnen. Diese Garantie schließt nicht das Versagen oder Benutzer- schwierigkeiten mit ein, die durch mutwillige Beschädigung, Mißbrauch, Veränderung, falsche Anwendung, unvorsichtige Benutzung, Abnutzung, falsche Montage oder schlechte War- tung entstanden sind. Service Bei technischen Fragen wenden Sie sich bitte an den Service. Dieses Produkt wurde sorgfältig hergestellt und verpackt. Sollte es dennoch einmal Grund zur Beanstandung geben, helfen Ih- nen unsere Mitarbeiter gerne weiter. Unter der untenstehenden Service - Rufnummer können Sie uns persönlich erreichen. Technische Änderungen und Druckfehler vorbehalten. Inverkehrbringer Tepro Garten GmbH Carl-Zeiss-Strasse 8/4 D-63322 Rödermark Telefon: + 49 (0) 6074 8931 0 Telefax: + 49 (0) 6074 8931 11 Email: info@tepro-gmbh.de oder backoffice@tepro-gmbh.de Web: www.tepro-gmbh.de 91675 L1 i 20101129.indd 11 91675 L1 i 20101129.indd 11
