BEDIENUNGSANLEITUNG Kraftstation 10006741 Klarfit

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Erwerb Ihres Klarfit Gerätes. Lesen Sie alle Hinweise sorgfältig durch und befolgen Sie sie, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung.

Wichtige Sicherheitshinweise

• Lesen Sie sich diese Bedienungsanleitung vor dem Aufbauen und Benutzten des Gerätes aufmerksam durch. Ein{sicherer und effektiver Gebrauch des Gerätes kann nur erzielt werden, wenn das Gerät ordnungsgemäß aufgebaut, gepflegt und benutzt wird. Stellen Sie safer, dass sãmtliche Personen, die diesen Gerät nutzen, über die Warnungen und Sicherheitshinweise informiert sind.
• Bevor Sie das Training mit diesen Gerät aufnehmen, sollen den Sie einen Arzt aufsuchen und sich auf physische oder gesundheitliche Einschränkungen, die einen sicheren und effizienten Umgang mit dieser Trainingsgerät verhindern können, untersuchen halten. Falls Sie Medikamente mit Auswirkungen auf Blutdruck, Herzschlag oder Cholesterinspiegel einheiten, ist die Konsultation eines Arztes vor dem Training dringed notwendig.
• Achten Sie auf die Signale Ihres Körpers. Falsches oder übermöiges Training kann gesundheitsschädlich sein. Beenden Sie umgehend das Training wenn Sie folgende Symptome feststellen: Schmerzen / Engegefuhl in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Anzeichen leichter Benommenheit, Schwindel oder Übelkeit. Falls Sie irgende dieser Symptome an sich feststellen sollen den Sie einen Arzt aufsuchen, bevor Sie das Training fortsetzen.
• Stellen Sie das Gerät auf eine trockene und ebene Oberfläche.
• Stellen Sie vor jedem Training sicher, dassSAMTliche Schrauben und Befestigungen ordnungsgemäß festgezogen sind.
  Die Sicherheit des Gerätes kann nur gewährleistet werden, wenn das Gerät regelmäßig gepflegt und auf etwaige Schäden oder Abnutzungsserscheinungen untersucht wird.
• Nutzen Sie das Gerät ausschließlich wie vorgesehen. Sollten Sie beim Aufbau oder bei der Kontrolle defekte Komponenten entdecken oder sollen den Sie während des Trainings ungewöhnliche Gerausche am Gerät feststellen, beenden Sie umgehend das Training. Nutzen Sie das gerät erst wieder nach dem das Problem identifiziert und gelöst wurde.
• Tragen Sie angemessene Kleidung bei Benutzung des Gerätes. Vermeiden Sie weite Kleidung, die sich am Gerät verfangen können und die ihre Bewegungsfreiheit einschränken können.
  Das Gerat wurd gemaB EN957 getested und zertifiziert und ist fur den hauslichen Gebrauch freigegeben.
• Das Gerät ist nicht für therapeutischen Einsatz geeignet.
• Seien Sie vorsichtig beim Anheiten oder Bewegen des Gerätes. Verwenden Sie Rücken schonende Hebetechniken und holen Sie sich Unterstützung beim Bewegen des Gerätes.

Kleine Objekte/Verpackungsteile: Bewahren Sie die keine Objekte (z.B. Schrauben und anderes Montagematerial) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden konnen. Lassen Sie keine Kinder nicht mit Folie speiten. Es besteht Erstickungsgefahr!

Bestimmungsgemäß Gebrauch: Dieses Gerät dient zum körperlichen Muskeltraining durch mechanische Bewegung von Gewichten.

Es ist ausschließlich für diesen Zweck bestimmt und damit nur zu dieser Zweck verwendet werden. Es damit nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen

Transport des Gerätes:itte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.

Reinigung der äußerten Oberfläche: Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen konnen die Oberflächen beschädigt werden.

Teile - Übersicht
1 x12 x3 3 x14 M12x75 + Mutter + Unterlegscheiben	M10x75 + Mutter + Unterlegscheiben	M10x70 + Mutter + Unterlegscheiben
4 x3 5 x4 6 x2 M10x65 + Unterlegscheibe M10x25 + Mutter + Unterlegscheiben M10x20 + Unterlegscheibe
7 x2 8 x4 9 x6 M8x65 + Unterlegscheibe M8x45 + Unterlegscheibe M8x20 + Unterlegscheiben
10 x6 11 x6 12 x5 Fuß-Kappe 50mm Buchse/Kappe Kappe 50mm
13 x2 14 x4 15 x4 Kappe 45mm Kappe 38mm Kappe 60x30mm
16 x15 17 x1 18 x2 Kappe Ø25mm	Gummiabdeckung Ø25mm	Gummiabdeckung Ø25 x 65mm

Teile - Übersicht

19x320x321x2

Feder-Clip

Zwischen-Scheibe 25mm Griff

22x8 23x2 24x1

Schaum-Rolle

Dreieckiger Griff Einstell-Bolzen

25x2 26x2 27x2

Sicherheitshaken

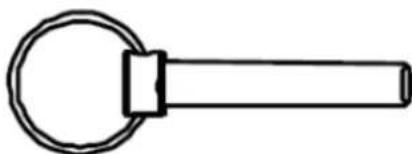

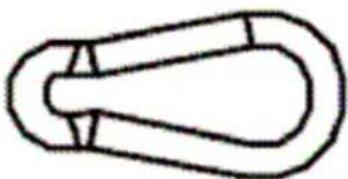

Pin Karabiner-Haken

28x1

Flaschenzugrolle + Buchsen

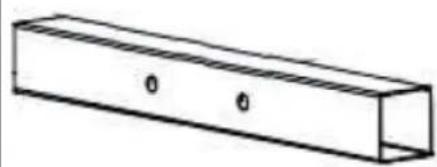

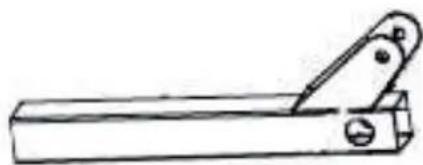

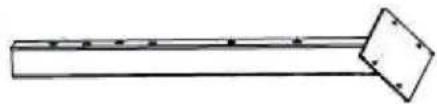

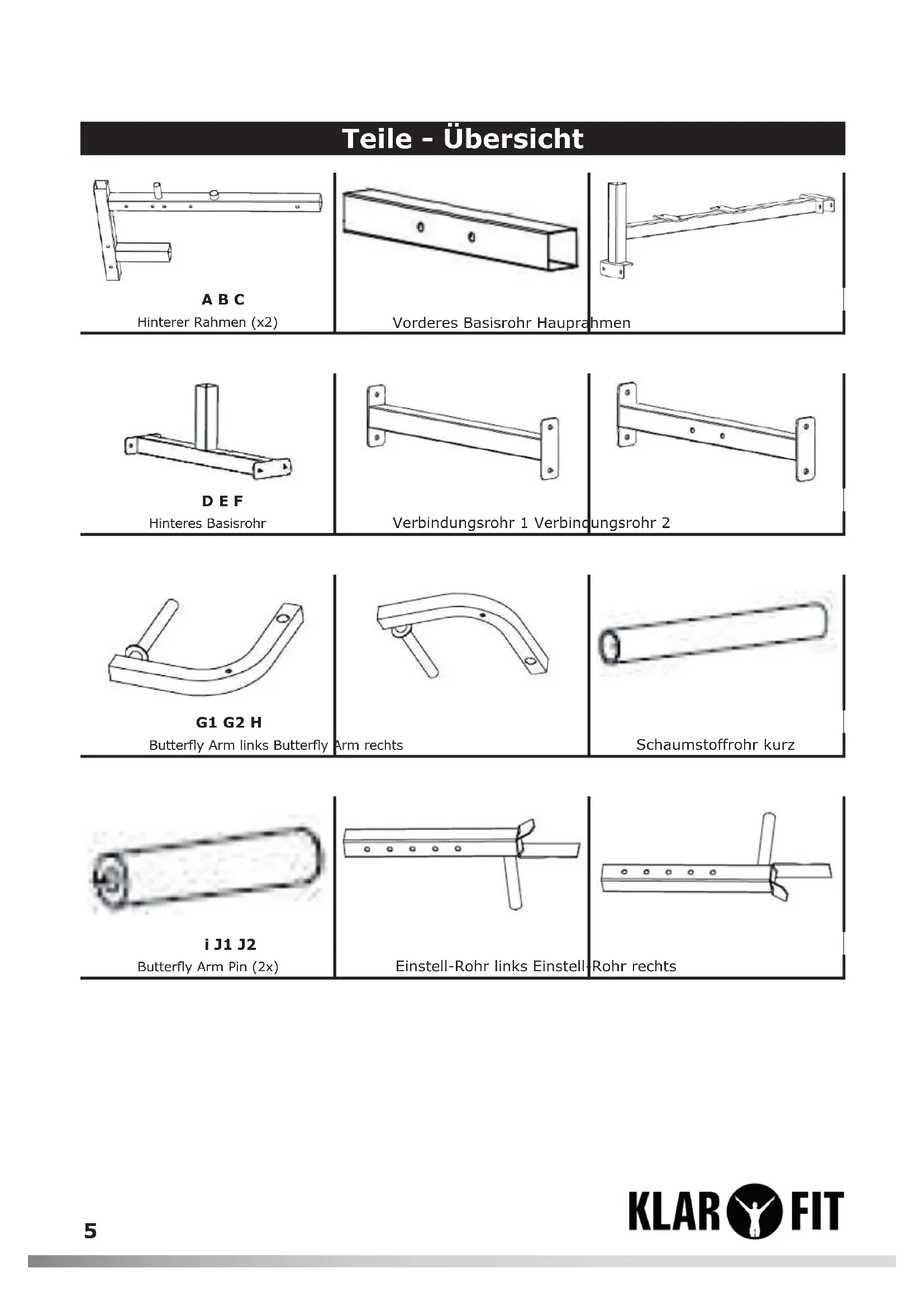

Teile - Übersicht

ABC

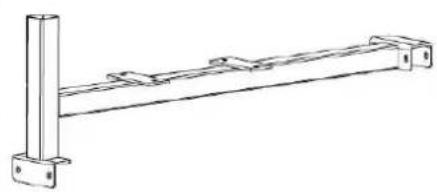

Hinterer Rahmen (x2)

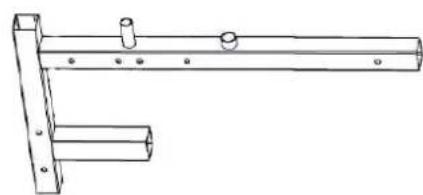

Vorderes Basisrohr Hauprahmen

DEF

Hinteres Basisrohr

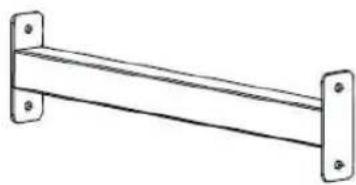

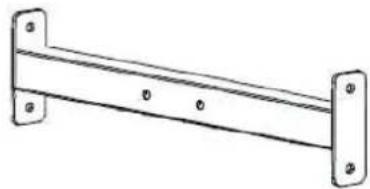

Verbindungsrohr 1 Verbindungsrohr 2

G1 G2 H

Butterfly Arm links Butterfly Arm rechts

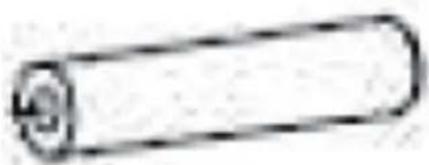

Schaumstoffrohr kurz

iJ1J2

Butterfly Arm Pin (2x)

Einstell-Rohr links Einstell

Rohr rechts

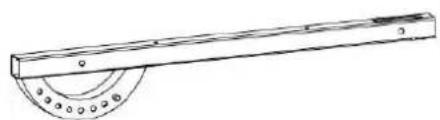

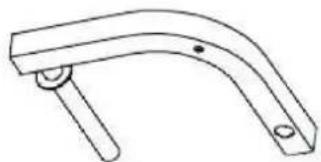

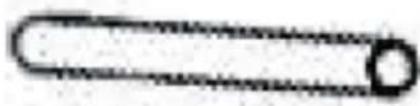

Teile - Übersicht

KLM

Sitzgestell

Rückenlehn-Gestell Sitz Rahmen

NOP

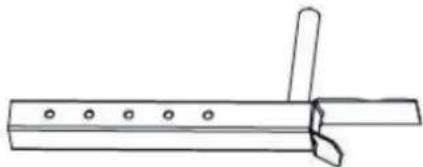

Leg Extension Gestell

Curl Gestell Hantelablage

QRS

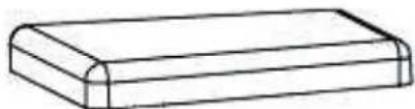

Schaumschlauch (x3) Sitz-Polster

Rücken-Polster

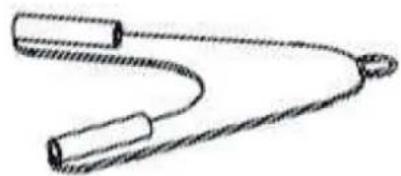

TUV

Arm-Ablage

Schulterablage Kabelzug

(900mm)

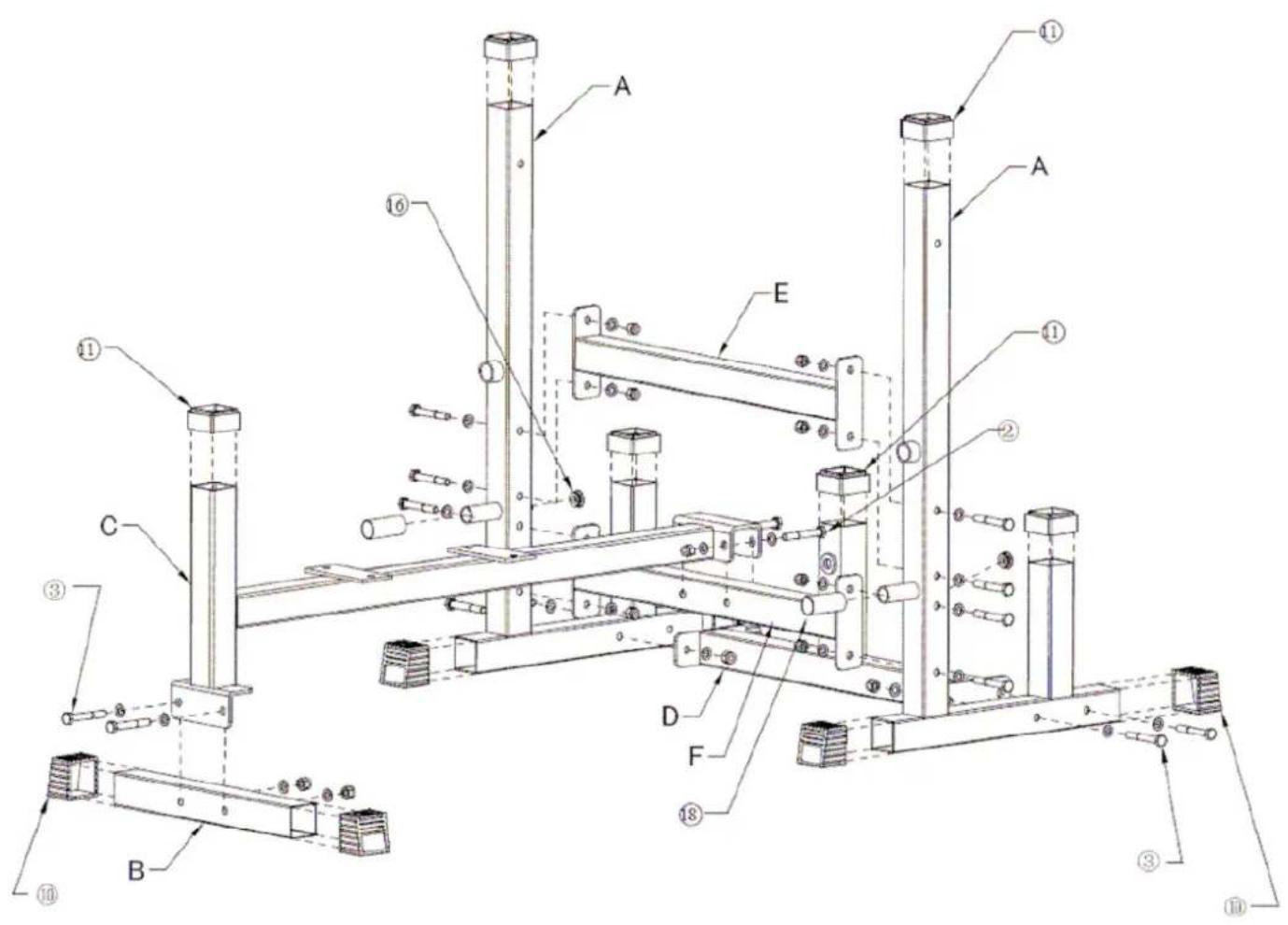

Aufbau - Schritt 1

• Bringen Sie die Fuß-Kappen (10), die Buchse (11) und die Gummiaibdeckung (18) an Teil A an.
• Bringen Sie auch an B zwei Fuß-Kappen an.
  Installieres Sie eine Buchse (11) an C und D.
• Verschrauben Sie mit 14x M10x70 (3) - inkl. Unterlegscheiben und Muttern - und 2x M10x75 (2).

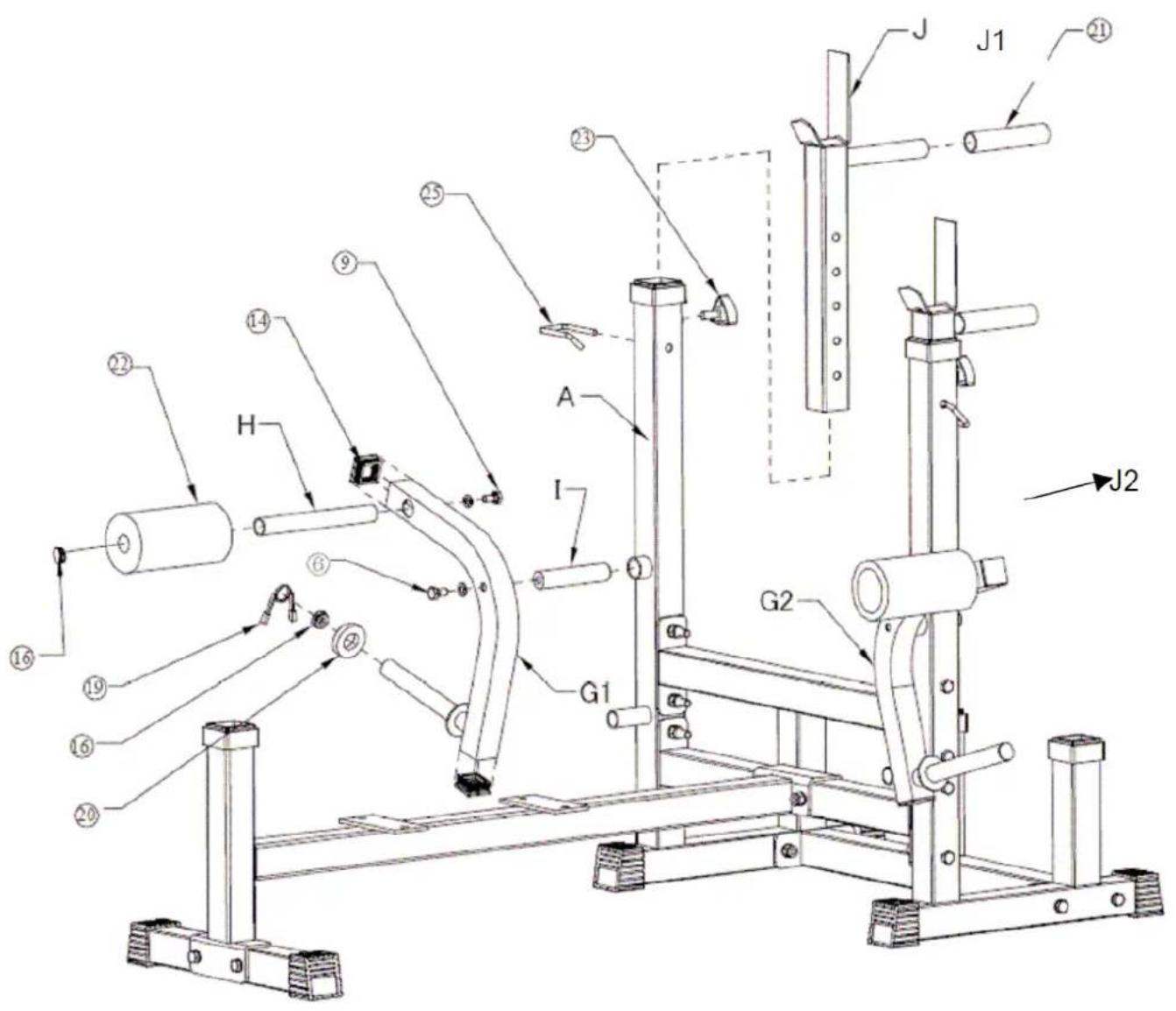

Aufbau - Schritt 2

• Stecken Sie zwei 38mm-Kappen (14), einen 25mm-Kappe (16) und einen Feder-Clip (19) an G1 und G2.
• Installieren Sie H und i an G1 und G2. Nutzen Sie eine M8x20-Schraube (9) und eine M10x20-Schraube (6).
• Bringen Sie eine 25mm-Kappe (16) und 2 Schaum-Rollen (22) an H an.
• Montieren Sie zwei Griffe (21) an J1 und J2.
• Installieren Sie J1/J2 an A, mittels einem Sicherheitshaken (25) und einem der dreieckigen Griffe (23).

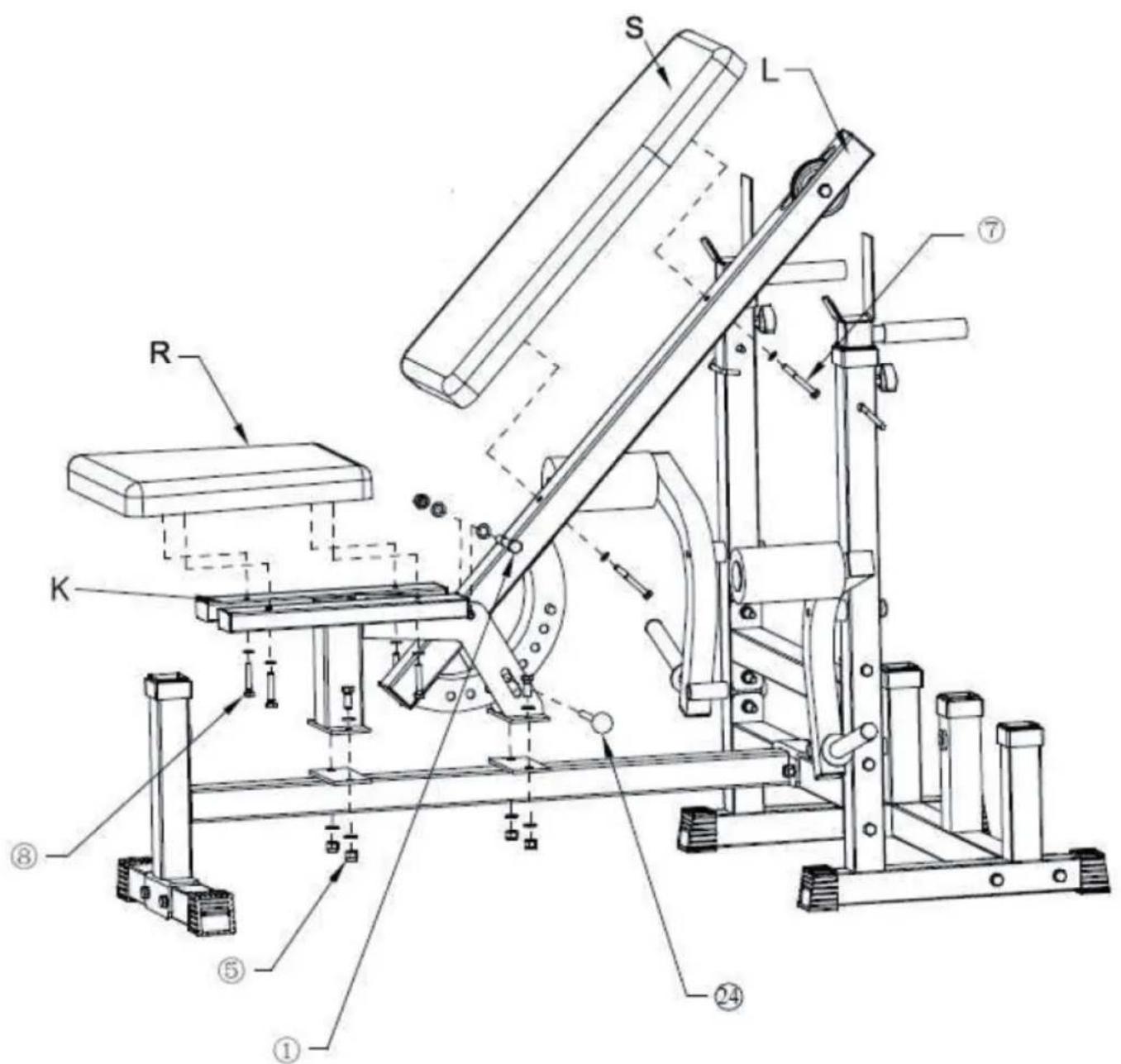

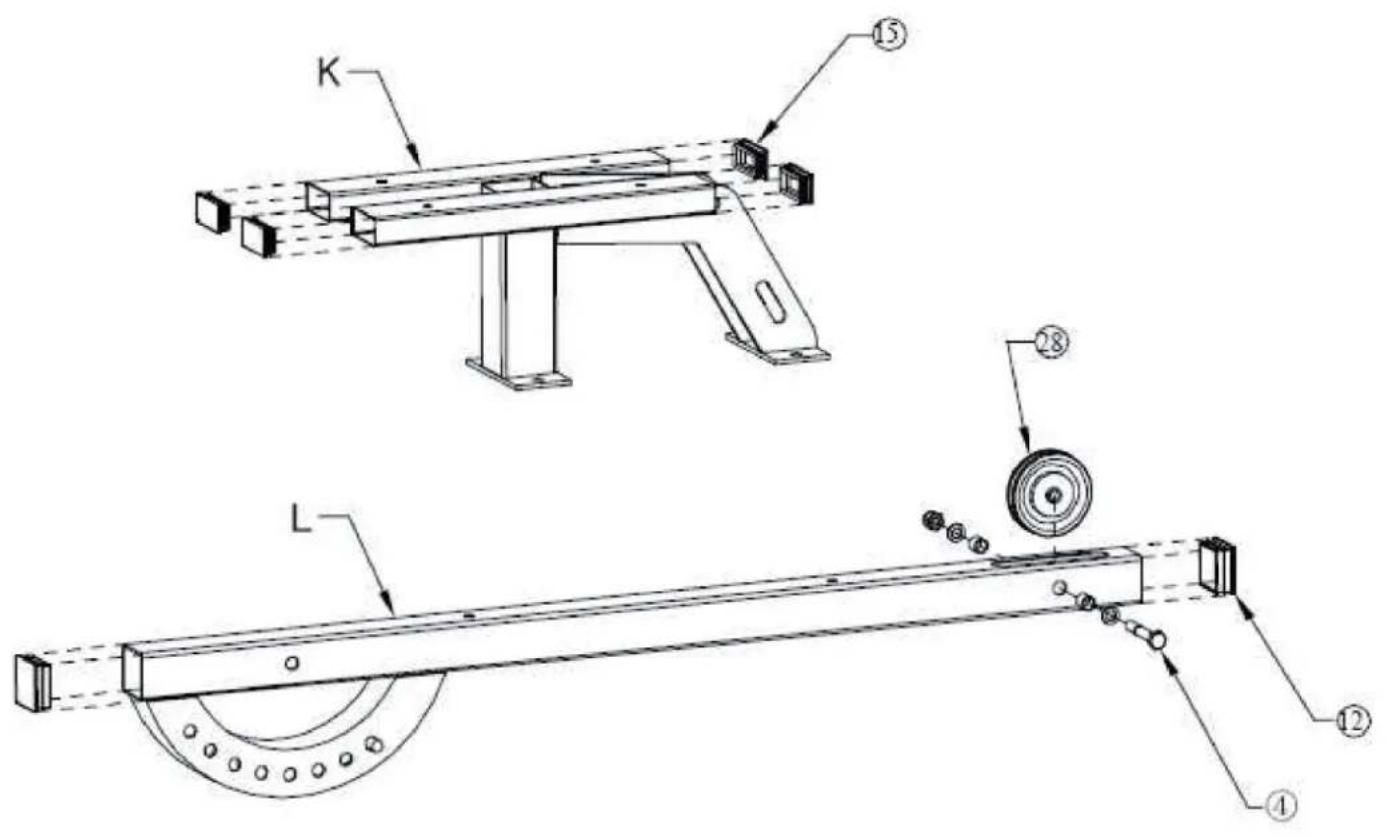

Aufbau - Schritt 3

• Stecken Sie vier 60 × 30 ~mm -Kappen (15) an K an.
• Bringen Sie zwei 50x50mm-Kappen (12) an, sowie die Flaschenzug-Rolle (28) mit einer M10x65-Schraube (4), Unterlegscheiben und Mutter.

• Bringen Sie das Sitzpolster (R) an K an. Nutzen Sie vier M8x45-Schrauben (8).
• Bringen Sie die Rückenlehne (S) an L an. Verschrauben Sie mit zwei M8x65-Schrauben (7).
• Montieren Sie L und K mit vier M10x25-Schrauben (5), einer M12x75-Schraube (1) und dem Einstell-Bolzen (24).

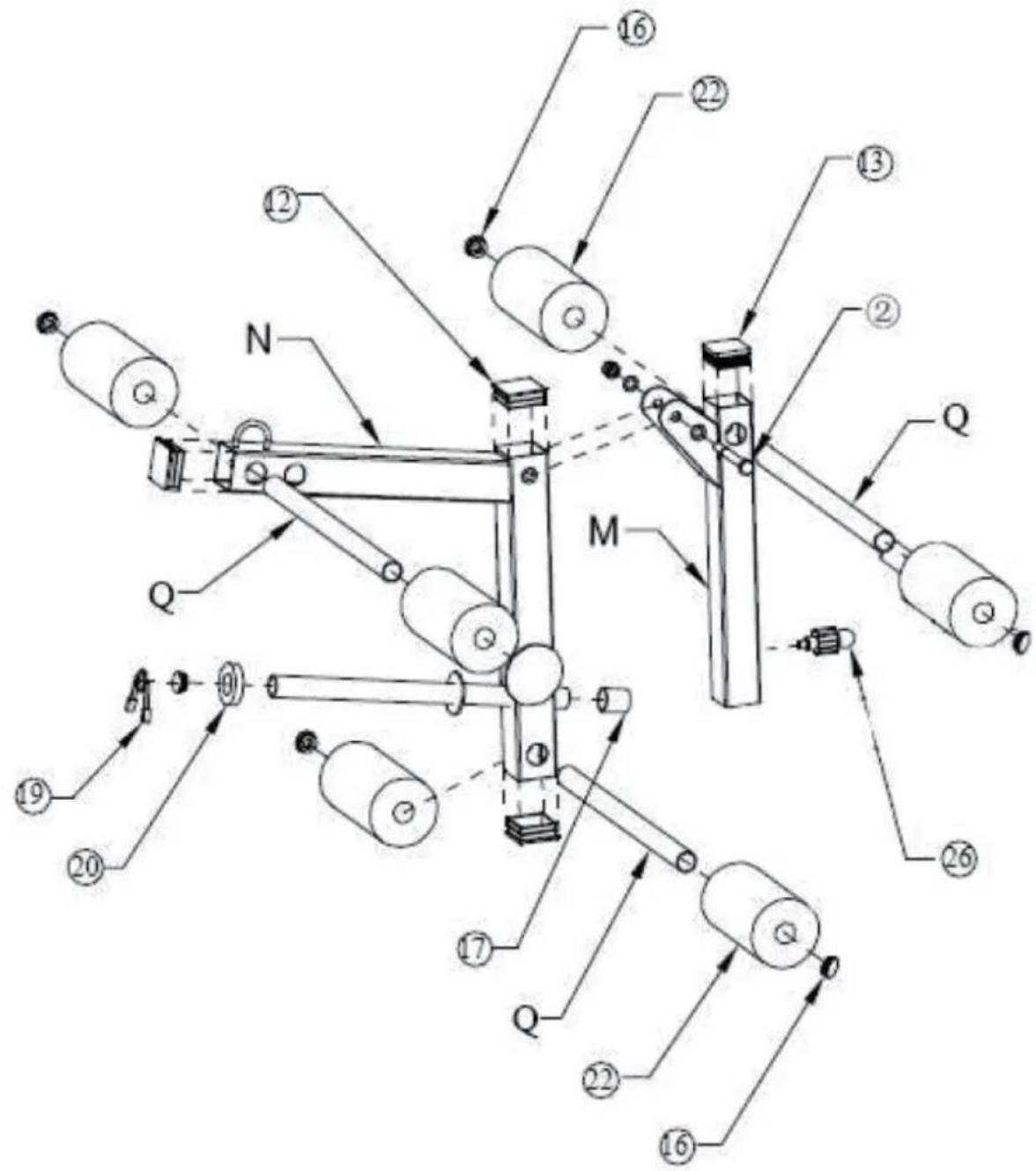

Aufbau - Schritt 5

• Schieben Sie Q und M ein und bringen Sie zwei Schaum-Rollen (22) und Ø25mm-Kappen (16) an, sowie eine 45x45mm-Kappe (13).
• Bringen Sie noch zwei Stück Q mit Schaum-Rollen (22) sowie fünf 025mm-Kappen (16) an.
  Montieren Sie M und N mit einer M10x75-Schraube (2).
• Montieren Sie M im Hauptteil und stellen Sie die Höhe mit dem Pin (26) ein.).

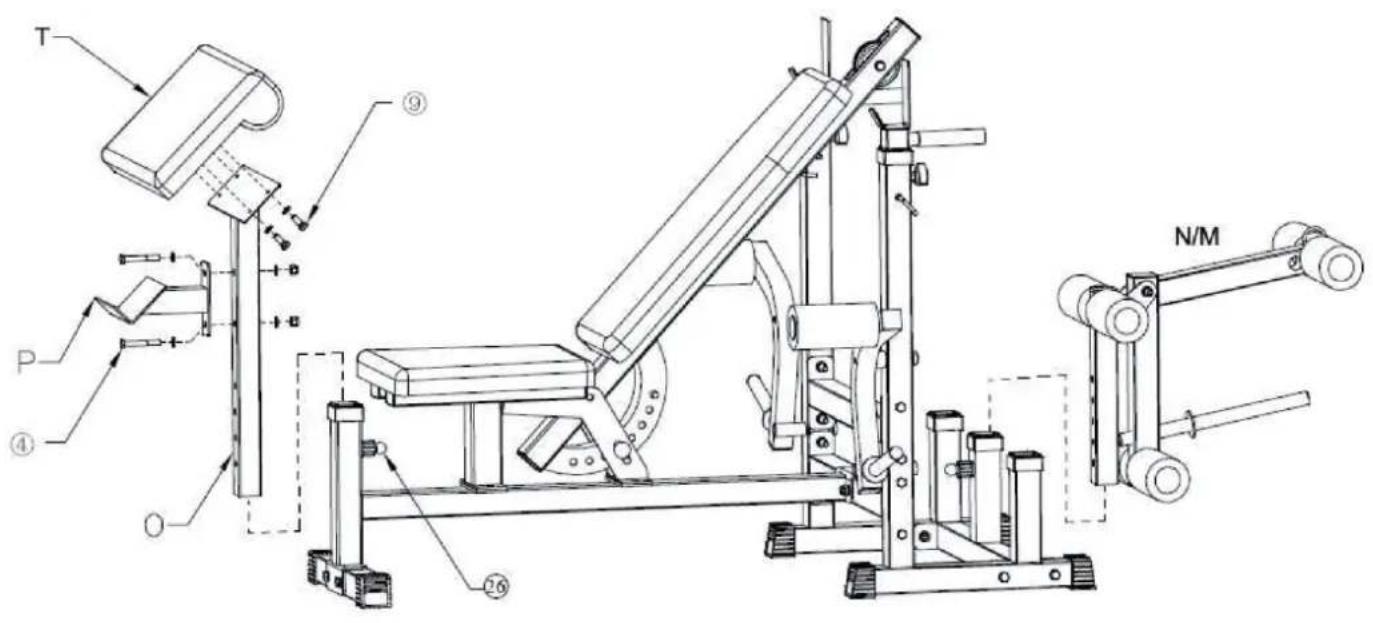

Aufbau - Schritt 6

Montieren Sie P und T an O. Fixieren Sie mit zwei M10x65-Schrauben (4) und vier M8x20-Schrauben (9).
- Stellen Sie die Höhe mit dem Pin (26) ein, nachdem Sie O eingesetzt haben.

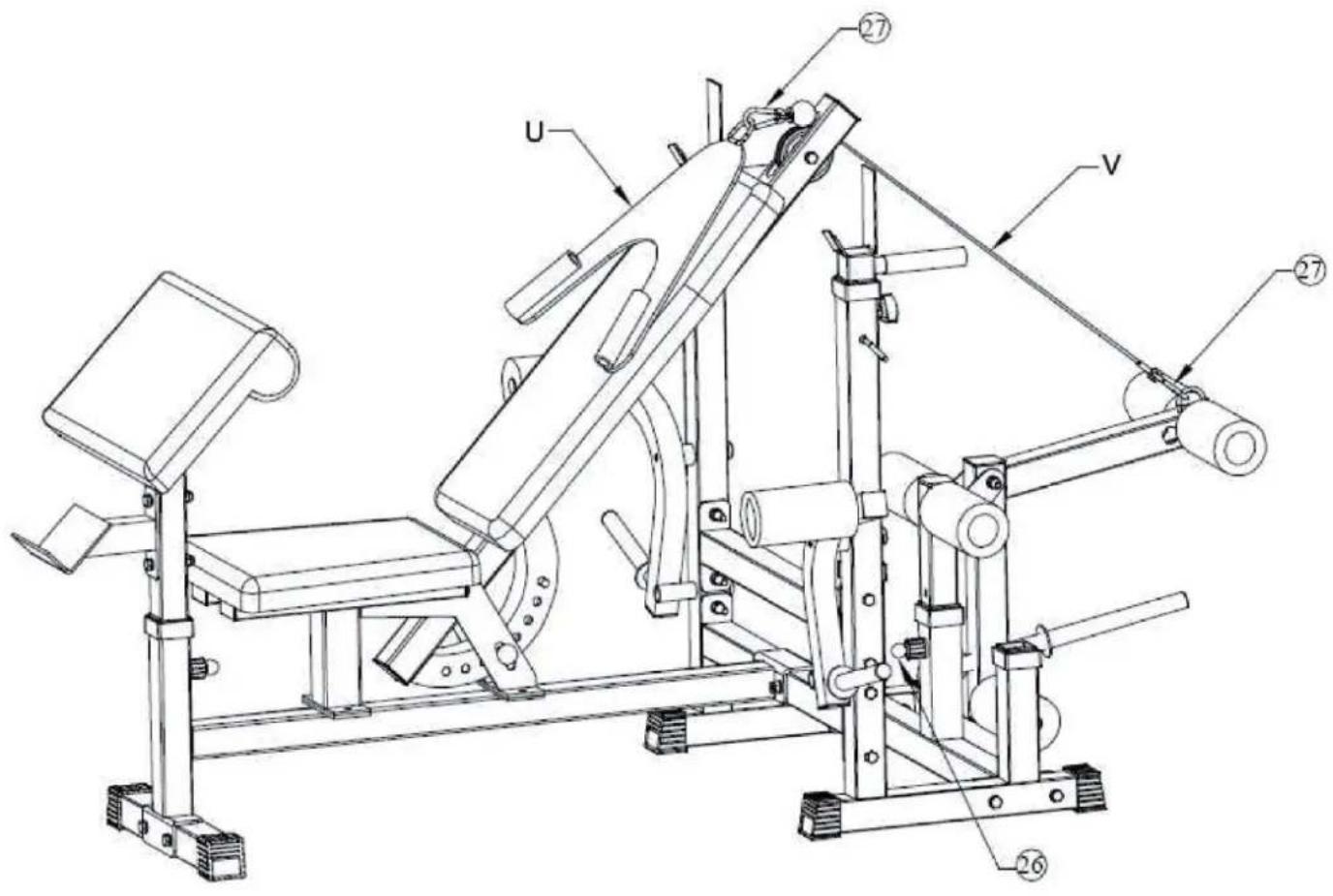

Aufbau - Schritt 7

• Um den Kabelzug zu Installieren
  Fixieren Sie zunachst die Karabinerhaken (27) an den Enden des Kabels (V). Diese müssen die Schulterstütze (U) mit dem Kabel (V) verbinden.
• Stellen Sie den Winkel der Rückenlehne nun mit dem Pin (26) ein.

Hersteller

CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
