BEDIENUNGSANLEITUNG GS200RG move Laserworld

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Ray Technologies GmbH

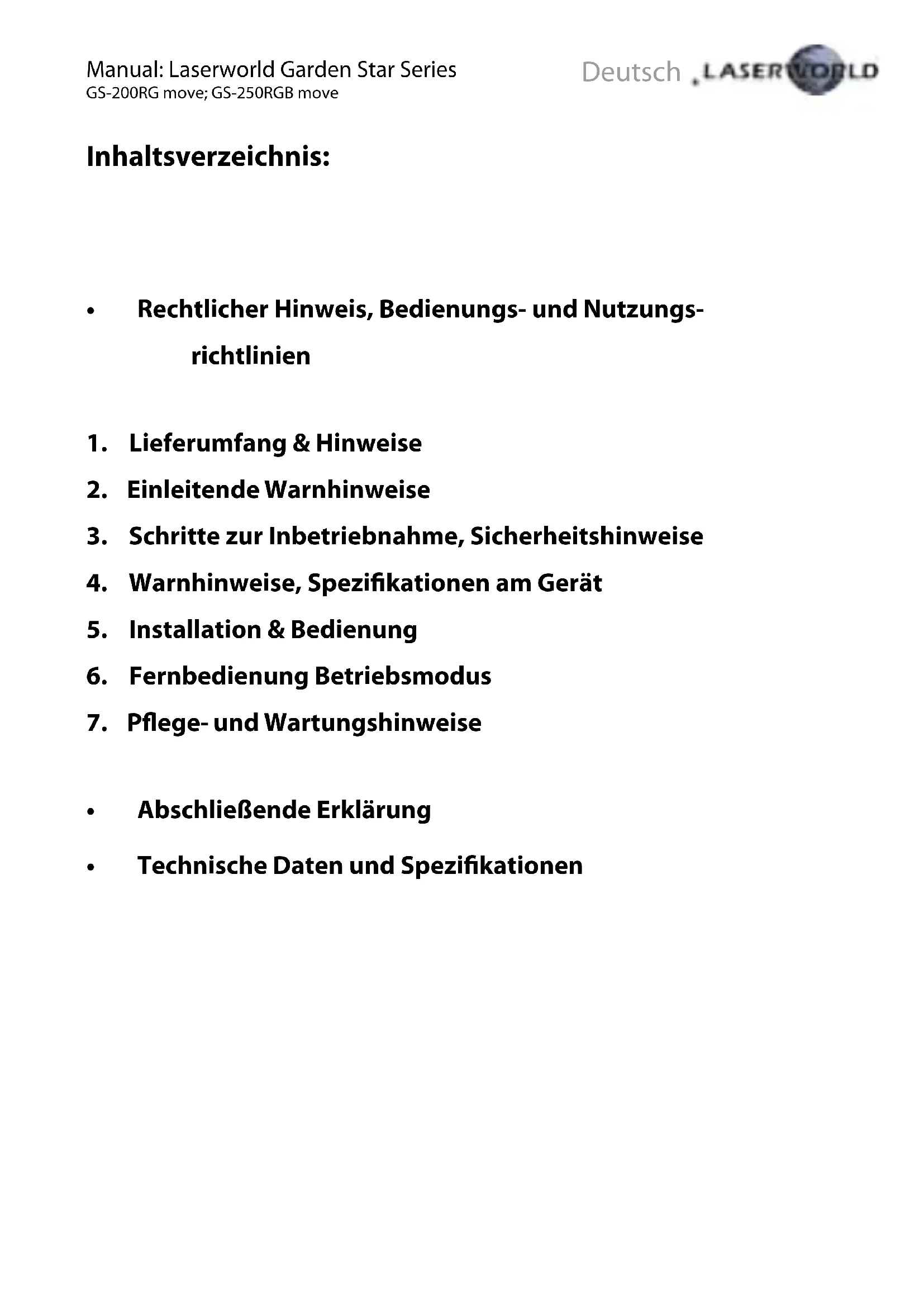

- Rechtlicher Hinweis, Bedienungs- und Nutzungs- richtlinien

1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Warnhinweise, Spezifikationen am Gerät
5. Installation & Bedienung
6. Fernbedienung Betriebsmodus
7. Pflege- und Wartungshinweise

• Abschließende Erklärung
• Technische Daten und Spezifikationen

Deutsch - Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert.

Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden.

Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter.

Bitte beachten Sie, dass die Systeme der Laserworld Garden Star Series ausschließlich für den privaten Gebrauch bestimmt sind. Wenn im öffentlichen Raum betrieben, für Klasse 3R weitere Richtlinien greifen können und nicht von Kindern oder Jugendlichen bedient werden dürfen, da die Laserworld Garden Series kein Spielzeug darstellt.

Folgende Normen können bei gewerblichen und/oder öffentlichen Anwendungen dieses Geräts in Deutschland Anwendung finden: OStrV, DGUV Vorschrift 11 (früher: BGV-B2), DGUV Info 203-036-2004-10 und Info 203-037-2007-01 (früher: BGI 5007 und BGI 832)

Generell gilt die DIN EN 60825-1 bzw. IEC 60825-1

Die jeweils geltenden nationalen Normen und Richtlinien sind grundsätzlich zu berücksichtigen.

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, dem Netzteil oder am Stromkabel vorliegen.
3. Niemals direkt in den austretenden Laserstrahl des Effektlasers blicken.
4. Das System ist nach Schutzklasse IP65 staubdicht und gegen kurzzeitiges Untertauchen geschützt. Das System darf nicht dauerhaft unter Wasser betrieben werden.

3. Schritte zur Inbetriebnahme, Sicherheitshinweise:

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben in dieser Anleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Die Installation muss gemäß der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.
4. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen!
5. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kon-

denswasser kann zu Schäden am Gerät führen.
6. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe.
7. Temperaturbereich: -35°C to +40°C.
8. Beim Betrieb des Lasers unter -25^ C kann sich die Ausgangsleistung des Lasers reduzieren, bei unter -35^ C könnte der Betrieb ggf. ausfallen. Dies stellt keinen Mangel dar, sondern ist physikalisch bedingt.
9. Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet.

1. Das Gerät nicht öffnen! In dem Gerät befinden sich keine Komponenten, die durch den Anwender getauscht werden könnten. Gefahr durch Laserstrahlen!

4. Warnhinweise, Funkfernbedienung und Spezifikationen am Gerät

Warnhinweise auf der Vorderseite Laserstrahlung! Nicht dem Strahl aussetzen. Laseraustrittsfenster Warnung Produktname Laserstrahlung! Nicht dem Strahl aussetzen. 3R (DIN EN 60825-1: 2015-07) Laseraustrittsfenster Hinweise am Gehäuse ProduktionsjahrLeistung Year: 2017 P = <5mW (IEC 60825-1:2015-07) λ = 445 - 655nm power: DC 12V / 1000mA Laserworld Garden Star GS-250RGB move Modelltyp Wellenlänge Stromversorgung RoHS

Hersteller / Hinweise des Herstellers auf der Rückseite

ACHTUNG:

Anleitung beachten!

WARNING:

Hinweis auf der Fernbedienung

Batterie nicht verschlucken, Gefahr einer chemischen Verbrennung

Die mit diesem Gerät gelieferte Fernbedienung enthält eine Knopfzelle als Batterie. Ein Verschlucken der Knopfzelle kann in nur 2 Stunden

zu ernsthaften inneren Verbrennungen und damit zum Tod führen!

Neue sowie gebrauchte Batterien sind von Kindern fernzuhalten. Geräte, bei denen das Batteriefach nicht sicher geschlossen werden

kann, dürfen nicht weiter verwendet werden und sind von Kindern fernzuhalten.

Bei Verdacht auf verschluckte oder in sonstige Körperöffnungen eingeführte Knopfzellen ist umgehend ein Arzt aufzusuchen.

5. Installation & Bedienung

1. Wählen Sie für den Effektlaser einen geeigneten Platz im Innen- oder Außenbereich.

Installation:

• Verbinden Sie beide Winkelemente mit Hilfe der Schraube.
• Schrauben Sie den Winkel auf das Gewinde an der Unterseite der Lasereinheit. Achten Sie darauf, den Winkel nur handfest anzuziehen, um das Gewinde nicht auszureißen.

• Schrauben Sie den Erdspieß an das andere Ende des Winkels und stellen Sie sicher, den Erdspieß nur handfest anzuziehen.

• Verbinden Sie das Netzteil mit dem Gerätekabel und schrauben Sie es fest. Anschließend verbinden Sie das Netzteil mit der Stromversorgung.

• Ihr Effektlaser startet unmittelbar mit der Projektion.
• Trennen Sie das Gerät von der Stromversorgung, um den Effektlaser auszuschalten.

6. Fernbedienung Betriebsmodus

An-/ Aus-Knopf Farbwechsel Strobo: schneller Drehung: schneller Drehung: langsamer Betriebsmodus Strobo: langsamer Timer Funktion

An- / Aus-Knopf:

Die Fernbedienung, die mit dem Laserworld Garden Star Laser geliefert wird, hat einen roten „An-/Aus-Knopf“ am linken oberen Rand. Wird auf diesen Knopf gedrückt, startet das Gerät sofort. Das Gerät führt die Funktion aus, die als letztes vor Ausschalten des Gerätes aktiviert wurde. Drückt man erneut den roten Knopf, geht das Gerät aus und es erfolgt keine Ausgabe. Wenngleich der Laser durch Betätigen des „An-/Aus-Knopfes“ heruntergefahren wird, ist es notwendig, das Gerät vom Strom zu nehmen, wenn das Gerät nicht angeschalten ist.

Timer Funktion:

Mit der Zeitfunktion kann der Laser je nach ausgewählter Zeit ausgeschalten werden. Nach 1, 2, 3, 4, 5 oder 6 Stunden schaltet sich das Gerät automatisch ab, wenn der jeweilige Knopf gedrückt wurde. Wird eine entsprechende Zeitspanne ausgewählt, wiederholt diese sich um die selbe Frequenz nach 24 Stunden. Direkt nach Betätigen der jeweiligen Zeitangabe sollte die Ausgabe kurz aufblinken. Wird der Knopf ein weiteres Mal gedrückt, wird die Auswahl aufgehoben.

Rotation:

Mit der Rotation ist es möglich, die Effekte schneller und langsamer drehen zu lassen. Um die Geschwindigkeit der Effektdrehung einzustellen, gibt es zwei Tasten auf der Fernbedienung des Geräts. Mit der „Rotation +“ Taste kann die Geschwindigkeit der Drehung erhöht werden. Mit der „Rotation -“ Taste kann die Rotationsgeschwindigkeit bis zum unbewegten Bild verringert werden.

Flash:

Um die Geschwindigkeit der Blink-Funktion einzustellen, gibt es zwei Knöpfe auf der Fernbedienung, die in der Lieferung des Lasers mitgeliefert wird. Mit dem „Flash+“ Knopf kann der Effekt beschleunigt, mit dem „Flash -“ hingegen verlangsamt werden.

Wird der „Flash -“ Knopf mehrere Male betätigt, verlangsamt sich das Blinken immer mehr, bis es schließlich stoppt.

Modus:

In der Mitte der Fernbedienung befindet sich eine Taste, auf der „MODE“ steht. Mittels Tastendruck kann durch die verschiedenen Betriebsmodi geschalten werden. Der Showlaser startet immer in einem Demo-Modus mit leichter Rotation, bei dem alle verfügbaren Farbmodi durchgewechselt werden können.

Farbe und Farbeinstellung

Wie auf dem Bild illustriert, befindet sich in der rechten oberen Ecke eine grüne Taste zum Farbwechsel, auf der „COLOR“ steht. Mittels Tastendruck kann durch die verschiedenen Farbmodi geschalten werden. Es ist möglich, einzelne Farben strahlen zu lassen, wie nur grün, blau oder rot. Der Laserworld GS-200RG move kann die Effekte in grün, rot sowie rot-grün darstellen. Laserworld GS-250RGB kann die Effekte in grün, rot, blau, rot-grün, rot-blau, grün-blau, sowie RGB (rot, grün und blau) darstellen.

7. Pflege- und Wartungshinweise

- Das Gerät nicht schnell hintereinander an- und ausschalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann.

- Beim Transport jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.

- Trennen Sie das Gerät von der Stromversorgung wenn es nicht benutzt wird.

• Die Geräte der Garden Serie sind nicht für den professionellen Einsatz konzipiert.

- Für Schäden am Gerät, die durch unsachgemäße Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen, besteht kein Gewährleistungsanspruch.

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.

Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.

Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie aus- chließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

CH-8574 Lengwil

Schweiz

Sitz der Gesellschaft:

8574 Lengwil / Schweiz

Firmennummer: CH-440.3.020.548-6

Verwaltungsrat: Martin Werner

MWSt. Nummer Schweiz: 683 180

UID: CHE-113.954.889

UST-IdNr: DE258030001

WEEE-Reg.-No.: DE 90759352

www.laserworld.com

[e-mail]

Vertreter in der EU gemäß EMVG:

Ray Technologies GmbH

Geschäftsführer: Martin Werner

Mühlbachweg 2

83626 Valley / Deutschland

C€
