BEDIENUNGSANLEITUNG GTPM05 GlobalTronics

Batterieentsorgung 34

Technische gegevens 36

Meetnauwkeurigheid 37

Weergavedur: bis 9.999 h 59'

Meetnauwkeurigheid

Geen elektronische schakeling

Vielen Dank fur Ihr Vertrauen! 80
Bevor Sie das Gerät benutzen. 80
Bestimmungsgemäter Gebrauch 81
Sicherheitshinweise 82
Batteriehinweise. 85
Symbolerklarungen 87
Inbetriebnahme. 87
Batteriewechsel 88
Articlebeschreibung 90
LCD-Display. 91
Funktionsübersicht 92
Vorbereitung. 93
Uhrzeit einstellen 93
12h / 24 h Anzeige. 94
Preis pro kWh einstellen 94
Preis fur Nachtstrom eingeben. 96
Messung durchfuhren 100
Abrufen der Messwerte 101
Messwerte loschen 102
Verbrauchshistorie. 103

7879

Weitere Funktionen (fur Profis) 104
Uberlast. 104
Leistungsfaktor 105
Problembehebung 107
Ungewohnliche Anzeige im Display. 107
Reinigung 108
Umweltschutz 109
Batterieentsorgung. 109
Altgeräteentsorgung. 110
Verpackung 110
Technische Daten 111
Messgenauigkeit 112
Konformitätserklung 113

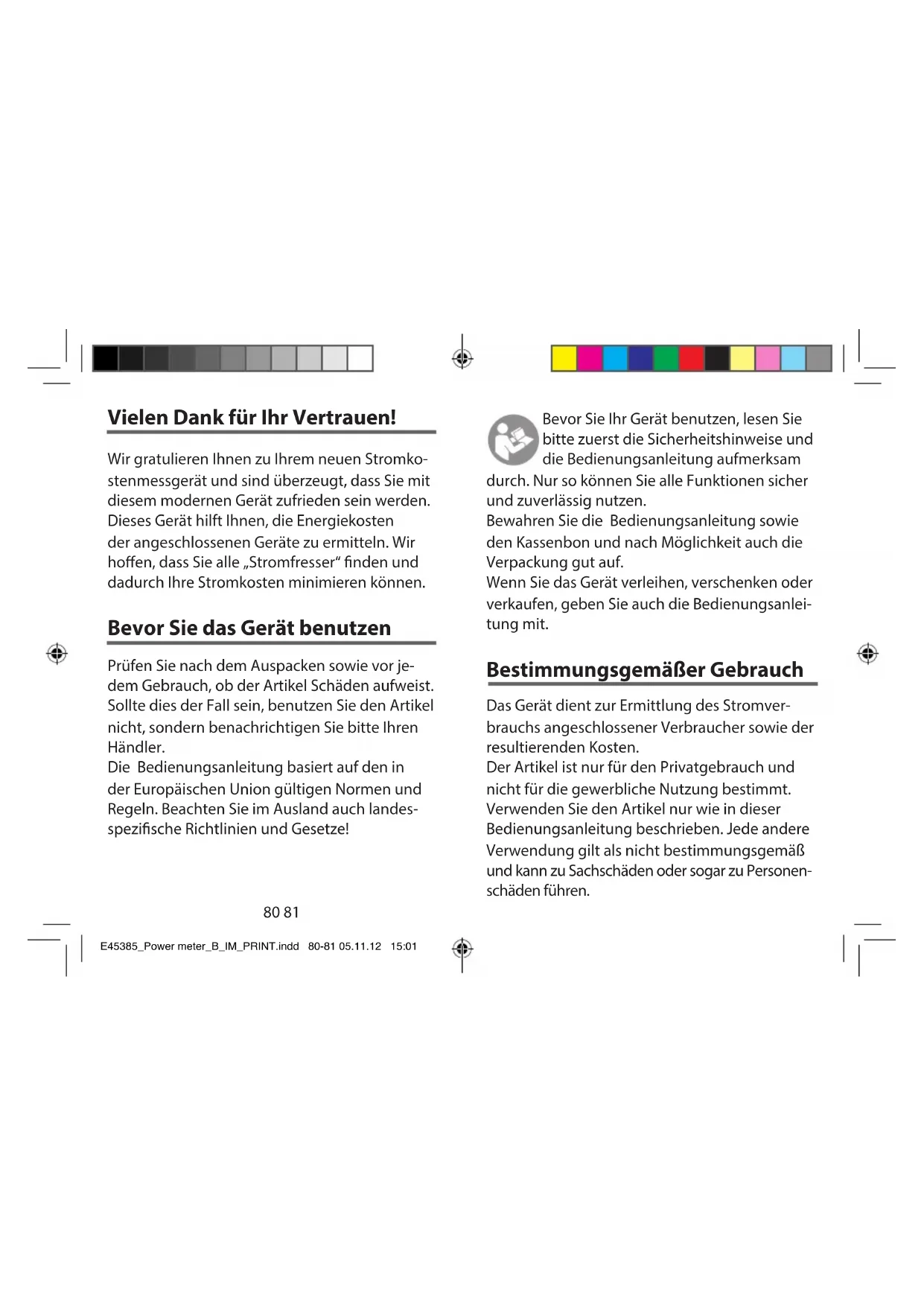

Vielen Dank für Ihr Vertrauen!

Wir gratulieren Ihnen zu ihrem neuen Stromkostenmessgerät und sind überzeugt, dass Sie mit diesen modernen Gerät zufrieden sein werden. Dieses Gerät hilft Ihnen, die Energiekosten der angeschlossenen Geräte zu ermitteln. Wir hoffen, dass Sie alle „Stromfresser"finden und dadurch ihre Stromkosten minimieren können.

Bevor Sie das Gerät benutzen

Prufen Sie nach dem Auspacken sowie vor jeder Gebrauch, ob der Antikel Schaden aufweist. Solle dies der Fall sein, benutzen Sie den Antikel nicht, sondern benachrichtigen Sieitte ihren Handler.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!

Bevor Sie Ihr Gerät benutzen,esen Sieitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam

durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Bewahren Sie die Bedienungsanleitung sowie den Kassenbon und nach Möglichkeit auch die Verpackung gut auf.

Wenn Sie das Gerät verleihen, verschenken oder verkaufen, geben Sie auch die Bedienungsanleitung mit.

Bestimmungsgemäßer Gebrauch

Das Gerät dient zur Ermittlung des Stromverbrauchs angeschlossener Verbraucher sowie der resultierenden Kosten.

Der Artikel ist nur für den Privatgebrauch und nicht für die gewerbliche Nutzung bestimmt.

Verwenden Sie den Anteil nur wie in dieser Bedienungsanleitung beschreiben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachscha den oder soccer zu Personenschaden führen.

Der Hersteller übernimmt keine Haftung für Schaden, die durch nicht bestimmungsgemäß Gebrauch besteht sind.

Sicherheitshinweise

Bevor Sie Ihr Stromkostenmessgerät in Betrieb besteht, beachten Sie folgende Punkte:
Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen.

Das Gerät ist ausschließlich für 230 V~, 50 Hz Wechselspannung geeignet.
- Schlieben Sie das Gerät nur an einer ordnungsgemäß installierten und abgesicherten 230 V Schutzkontaktsteckdose an.
- Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder der Netzstecker defekt ist.
- Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen,

unsachgemäß Anschluss oder falscher Bedienung sind Haftungs- und Garantiansprüche ausgeschlossen.

• Verwenden Sie das Gerät nur in trockenen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Freien.
  Das Gerätarf nicht mit Tropf- oder Spritzwasser bzw. anderen Flüssigkeiten in Berührung kommt.
• Halten Sie einen Mindestabstand zu Feuchtquellen wie Waschbecken o. Å. von einem Meter.
• Fassen Sie das Gerät niemals mit feuchten Händen an.
• Greifen Sie niemals nach einem Elektrogerät, wenn es ins Wasser gefallen ist. Trennen Sie das Gerät in so einem Fall sofort vom Netz.
• Nehmen Sie keine Änderungen am Gerät vor.
• Stecken Sie nicht mehrere Stromkostenmessgeräte hintereinander bzw. verbinden Sie das Gerät nicht mit ähnlichen Geräten.
• Decken Sie das Gerät nicht ab, es besteht Überhitzungsgefahr.

Wenn Sie das Gerät nicht benutzen, oder wenn eine Störung auftritt,ziehen Sie es aus der Steckdose.

Gefahren für Kinder!

Kinder erkennen Gefahren möglich nicht oder untersätzen sie.

• Halten Sie Verpackungsbeutel und -folien von Babys und Kleinkindern fern. Es besteht Erstickungsgefahr!
• Dieses Gerät ist nicht davon bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Beaufsichtigen Sie Kinder und bewahren Sie das Gerät außerhalb deren Reichweite auf, um sicherzustellen, dass sie nicht mit dem Gerät speien. Unsachgemäßer Gebrauch bedeutet Stromschlaggefahr!

Batteriehinweise

Das Stromkostenmessgerät wird mit 2 Batterien (Knopfzellen) des Typs LR44 bzw. AG13 bestückt (diese Batterien sind im Lieferumfang enthalten).

Verwenden Sie nur den hier angegebenen Batterietyp, um Gefahren durch Brand und Explosion zu vermeiden.

• Niemals versuchen, Batterien aufzuladen.

• Batterien nicht ins Feuer werfen, nicht kurzschreiben oder auseinandernehmen! Explosionsgefahr!

• Batterien von Kindern fernhalten. Sofort einen Arzt aufsuchen, wenn eine Batterie verschluckt wurde.

• Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!
• Batterien keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern oder in direkter Sonnenstrahlung! Erhöhte Auslaufgefahr!
• Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen

Arzt aufsuchen.

• Nur Batterien des gleichen Typs einsetzen, keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander verwenden.
• Immer beiden Batterien gleichzeitig austauschen.
• Batterie- und Gerätekontakte vor dem Einlagen bei Bedarf reinigen.

Symbolerklarungen

Folgende Symbole finden Sie auf dem Gerät:

	Nur in geschlossenen Räumen verwenden.
CAT II 300 V	Das Messgerät ist zugelassen für Stromkreise, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind.
	Hinweis zur Entsorgung von Altgeräten (siehe Seite 110).

Inbetriebnahme

Die Batterien sind bei der Lieferung des Gerätes bereits eingelegt. Aktivieren Sie diese, indem Sie den Isolationsstreifen im Batteriefach entfernen. Verfahren Sie zum Öffnen der Batteriefaches wie im folgenden Abschnitt beschreiben.

Batteriewechsel

1. Ziehen Sie das Gerät aus der Steckdose heraus.

1. Drücken Sie die beiden seitlichen Rastfedern des Batteriefaches gleichzeitig zusammen undziehen Sie das Batteriefach aus dem Gerät heraus.
2. Entnehmen Sie die verbrauchten Batterien und entsorgen Sie diese bei einer Sammelstelle für Altbatterien.
3. Setzen Sie 2 neue Batterien (1,5 V Knopfzellen, Typ LR44/AG13) in das Batteriefach ein. Achten Sie beim Einlagen auf die richtige Polarität (+/-), wie auf dem Boden des Batteriefaches abgebildet.

8889

E45385PowermeterB_IM_PRINT.indd 88-8905.11.12 15:01

1. Stecken Sie das Batteriefach mit den beiden Kontaktfedern in die Schlitze des Gerätes und drücken Sie es bis zum Einrasten zu.

Hinweise:

Achtung: Beim Herausnehmen der Batterien werden alle Einstellungen auf Werkseinstellungen zurückgesetzt und müssen anschließend neue eingeben werden; Messergebnisse bleiben aber gespeichert!

Das Batteriefach lasst sich nur in einer Richtung in das Gerät einsetzen, achten Sie auf die Gehäusekontur.

Das Batteriefach muss vor Wiederinbetriebnahme vollständig eingesetzt sein.

Falls Sie das Gerät für längerere Zeit nicht benutzen, entnehmer Sie die Batterien aus dem Gerät, um ein vorzeitiges Entleeren zu vermeiden.

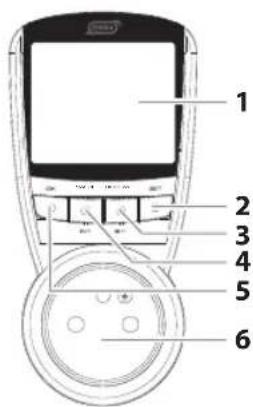

Articlebeschreibung

1 LCD-Display für Messwerte, Zeit und Kosten
2 SET: EingabeModus für Uhrzeit und Strompreise
3 DISPLAYM/Zeit, Kosten oder Verbrauch anzeigen
4 VALUEH/+:
verschiedene
Messwerteanzeigen
5 OK: Eingabe speichern / Strompreis und Überlastungswerte eingeben
6 Steckdose mit integrierter Kindersicherung. Beim Einstecken des Steckers beiden Steckerstifte gleichzeitig einfahren.

LCD-Display

7 Anzeigebereich für Spannung, Strom, Leistung, Frequenz, Leistungsfaktor und Überlast.
8 Anzeigebereich für Uhrzeit, Betriebszeit, Kosten, Energieverbrauch und Währung
9 Graphische Dargeststellung des Energieverbrauchs in den letzten 7 Tagen.

Funktionsübersicht

Tasten OK VALUE DISPLAY SET
Eingaben spei-chern; 12h/24h Anzeige wählten	V	®	Uhrzeit einstellen
-	A	kWh TOTAL	-
Eingaben speichern; Werte anzeigen	AMAX	COST kWh	Stromkosten/ kWh eingeben
-	W	COST TOTAL	-
-	WMAX	TIME TOTAL	-
Eingaben speichern	AOVERLOAD		Überlast- grenzen eingeben
- Hz -
-	cos phi		-

Tasten VALUE H/+ bzw. DISPLAY M/ - wiederholt drücken, um Messwerte und Anzeigen abzurufen. Einstellungen können nur geändert werden, wenn die entsprechenden Werte im Display angezeigt werden (hier grau hinterlegt). Dazu Taste SET 3 Sekunden lang gedrückt halten.

92 93

Vorbereitung

Um reine Messungen (ohne Kostenrechnung) durchzufahren, konnen Sie thesek Kapitel überspringen und sofort auf Seite 100 fortfahren.

Uhrzeit einstellen

1. Taste DISPLAY M/ - so oft drücken, bis im Display angezeigt wird.

1. Taste SET 3 Sekunden lang drücken. Die Zeitanzeige blinkt.
2. Stunden mit Taste VALUE H/+ einstellen
3. Minuten mit Taste DISPLAY M/ - einstellen.
4. Sekunden mit Taste SET auf Null setzen.
5. Eingabe mit Taste OK beenden und speichern.

12h/24h Anzeige

1. Taste DISPLAY M/ - so oft drucken, bis im Display angezeigt wird.
2. Taste OK drucken, um 12 h oder 24 h Anzeige einzustellen.

(Bei 12h-Anzeige: PM = nachmittags).

Preis pro kWh einstellen

1. Taste DISPLAY M/ - so oft drücken, bis im Display COST kWh angezeigt wird.

1. Taste SET 3 Sekunden lang drucken. Die Stelle der Euro-Anzeige blinkt. Geben Sie jetzt den Strompreis je Kilowattstunde ein. Falls Sie Nachtstrom beziehen, geben Sie zuerst den Preis für den Tagtarif ein.

1. Eurobetrag mit den Tasten VALUE H/+ oder DISPLAY M/- einstellen.
2. Taste SET drucken. Die erstige Stelle der Cent-Anzeige blinkt.

1. Centbetrag mit den Tasten VALUE H/+ oder DISPLAY M/- einstellen.
2. Die weiteren Stellen der Cent-Anzeige auf die gleiche Weise einstehen (Beispiel: 0.285 = 28.5 Cent).

1. Eingabe mit Taste OK beenden und speichern.
2. Wenn Sie nur über einen Einpreistarif (kein Nachtstrom) verfügen, ist die Preis eingabe hiermit abgeschlossen und Sie konnen mit der Taste DISPLAYM/- in die anderen Menü wechseln.

Preis für Nachtstrom eingeben

1. Taste OK drucken.

Im Display werden 4 Striche angezeigt. Dies bedeutet, dass kein zweiter Preis für Nachtstrom berücksichtigt wird.

96 97

1. Taste VALUE H/+ drücken, um einen Preis für Nachtstrom eingeben zu konnen. Das Display sieht nun so aus:

1. Taste SET 3 Sekunden lang drucken. Die Stelle der Euro-Anzeige für den günstigen Nachtarif blinkt.

1. Den Preis für den Nachttarif wie zuvor beschrieben eingeben (Pkt. 3 - 7).

1. Nach der Preiseingabe noch einmal Taste OK drücken. Im Display wird nun Zeit angezeigt. Geben Sie hier die Uhrzeit ein, ab der der teure Tagstrom berechnet wird.

1. Taste SET ca. 3 Sekunden lang gedrück
   halten.
   Die Zeitanzeige blinkt.
2. Stunden mit Taste VALUE H/+, Minuten mit Taste DISPLAYM/-einstellen.

3. Zum Speichern Taste OK drucken.

4. Taste OK noch einmal drücken, um die Zeit einzustellen, ab der Sie den preiswerten Nachtstrom beziehen.

1. Taste SET ca. 3 Sekunden lang gedrück
   halten.
   Die Zeitanzeige blinkt.
2. Die Zeit eingeben, ab der der Nacht-tarif berechnet wird (Stunden mit Taste VALUE H/+, Minutes mit Taste DISPLAY M/- einstellen).

1. Eingabe mit Taste OK speichern.
   21.Mit der Taste OK konnen Sie die eingestellten

Werte kontrollieren. Es werden nacheinander angezeigt: Preis Tag - Preis Nacht - Zeit Tagtarif - Zeit Nachtarif.

1. Mit der Taste DISPLAY M/ - einen anderen Bereich einstellen (z.B. die Uhrzeit).

Messung durchfuhren

Nachdem Sie die Uhrzeit und den Strompreis eingestellt haben, können Sie mit den Messungen starten.

1. Schlieben Sie das Gerät an eine ordnungsgemäß installierte und abgesicherte 230 V Steckdose an.
2. Schlieben Sie nun den Verbraucher bzw. die Verbraucher (über eine Mehrfachsteckleiste) an das Stromkostenmessgerät an. Beachten Sieitte, dass die Gesamtleistung der angeschlossenen Verbraucher 3680 Watt nicht übersteigen darf.

Abrufen der Messwerte

Um aktuelle Messwerte abzurufen, drücken Sie wiederholt die Taste VALUEH/+ Folgende Werte werden angezeigt:

• V (Netzspannung)
  A (zurzeit flieBender Strom)
  A MAX(Strom Maximalwert)
• W (aufgenommene Leistung)
  W MAX(aufgen. Leistung Maximalwert)
• A OVERLOAD/ W OVERLOAD (Strom Überlastwert / aufgen. Leistung Überlastwert)
• Hz (Netzfrequency)
  cosphi (Leistungsfaktor cosφ)

100 101

Um Langzeitmessergebnisse abzurufen, drucken Sie wiederholt die Taste DISPLAY M/-. Folgende Werte werden angezeigt:

.

(aktuelle Uhrzeit)

kWh

TOTAL

(Gesamtverbrauch in kWh)

kWh

COST

(Preise einer kWh)

COST

TOTAL

(Gesamtkosten in €)

TIME

TOTAL

(gesamte Messzeit)

Messwerte Löschen

Bei Bedarf konnen Sie die Werte für Gesamtverbrauch (kWh), gesamte Messzeit und die Gesamtkosten durch Drucken und Halten der Taste OK löschen:

1. Taste VALUE H/+ so oft drücken, bis im Display Strom (A) angezeigt wird.
2. Taste OK so lange gedrück halten, bis das Gerät einen Signalton ausgibt. Alle Werte sind damit gelöscht.

102 103

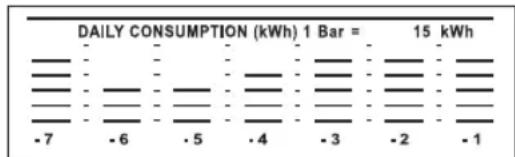

Verbrauchshistorie

Ihr Stromkostenmessgerät zeichnet den Ener-gieverbrauch der angeschlossenen Geräte über einen Zeitraum von 7 Tagen auf. Er wird unter im LCD-Display graphisch dargestellt, wobei jeder Spalte für einen Tag stehen (-1 = gestern, -7 = vor einerWoche).

Die einzelnen Balken in den Spalten repreSENTieren die verbrauchten kWh. Je nach Verbrauchändert sich die Skalierung, sodass jeder Balken entweder 1, 2, 5, 10 oder 15 kWh entspricht.

Weitere Funktionen (für Profis)

Uberlast

Überlastwerte einstellen

Mit dieser Funktion konnen Sie festlegen, bei welchem Stromwert (16 A max.) oder bei welcher Leistung (3680 W max.) das Gerät eine Überlastwarnung ausgegeben soll.
Wird einer der Überlastwerte übersritten, wird im Display OVERLOAD blinkend angezeigt und das Gerät sendet einen Warnton.

1. Taste VALUE H/+ so oft drucken, bis im Display OVERLOAD angezeigt wird.
2. Taste SET ca. 3 Sekunden lang gedrück halten. Im Display blinkt entweder ein A für Ampere oder ein W für Watt.
3. Mit den Tasten VALUE H/+ oder DISPLAY M/–konnen Sie zwischen A und W wechseln.
4. Taste SET erneut drücken. Die erstige Stelle der Anzeige blinkt.
5. Gewünschten Wert mit den Tasten VALUEH/+ oder DISPLAYM/- einstellen.

1. Mit Taste SET zur{nachsten Stelle wechseln und diese auf die gleiche Weise einstellen.
2. Eingabe zum Schluss mit Taste OK speichern.

Überlastwerte Löschen

1. Taste VALUE H/+ so oft drücken, bis im Display Maximalstrom Amax oder Maximalleistung Wmax angezeigt wird.
2. Taste OK so lange gedrückt halten, bis das Gerät einen Signalon ausgibt. Der entsprechende Überlastwert ist damit gelöscht.

Leistungsfaktor

Die aufgenommene Leistung eines Verbrauchers in W errechnet sich aus dem Strom in A multipliziert mit der Spannung in V durch folgende Formel: P[W] = U[V] * I[A] Beim Auftreten kapazitiver oder induktiver Verbraucher tritt allerdings eine Phasenverschiebung zwischen dem Verlauf von Strom und Spannung auf, d.h. der Stromverlauf eilt dem Spanningsverlauf nach oder umgekehrt.

Mit dem Phasenwinkel erhält man das Verhältnis zwischen Wirkleistung, Blindleistung und Scheinleistung.

Die Blindleistung sorgt damit, dass sich bei einer Spule oder einem Elektromotor ein magnetisches Feld bildet. Die Energie der Blindleistung wird zunachst im Magnetfeld gespeichert, jedoch mit jedem periodischen Abbau des magnetischen Feldes wieder ins Netz zurückgespeist.

Dementsprechend ergibt sich dann für die Leistung folgende Formel unter Berücksichtigung der Effektivwerte U und I:

$$ p = U * I * \cos \varphi - U * I * \cos (2 \omega t + \varphi) $$

Der Ausdruck enthalt

• einen zeitunabhängigen Summanden, die Wirkleistung P = U * I * ,
• einen zeitlich mit doppelter Frequenz und der Amplitude S = U * I schwingenden Summanden, dessen Mittelwert gleich Null ist. Die große S nennt man die Scheinleistung.

Problembehebung

Ungewöhnliche Anzeige im Display

Sollte das Display eine ungewöhnliche Anzeige darstellen oder auf die Bedienung der Knöpfen nicht reagieren, muss eine Initialisierung vorgenommen werden.

1. Gerät aus der Steckdoseziehen.
2. Die Batterien kurz Herausnahmen und anschließend wieder einsetzen wie auf Seite 88 beschrieben.

Achtung: Durch das Herausnehmen der Batterien werden alle Einstellungen auf Werkseinstellungen zurückgesetzt und müssen anschließend neu eingebehen werden.

Reinigung

Stromschlaggefahr!

• Das Stromkostenmessgeräst stets vom Stromnetz trennen, wenn es gereinigt werden soll.
• Das Gerätarf nicht gespüt oder in Flüssigkeitengetaucht werden.

Benutzen Sie zum Reinigen ein weiches, trockenes Tuch.

Umweltschutz

Batterieentsorgung

Batterien und Akkus)durfen nicht in den Hausmull!

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben.

Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführrt werden.

Batterien und Akkus, die Schadstoffe enthalten sind durch diesen Zeichen und durch chemische Symbole gekennzeichnet

(Cd für Cadmium, Hg für Quecksilber, Pb für Blei).

Altgeräteentsorgung

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Altgeräte)dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet,

Altgeräte getrennt vom Hausmüll, z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit oberstehendem Symbol gekennzeichnet.

Verpackung

Entsorgen Sie nicht mehr benöttigte Verpackungsmaterialien umweltgerecht und sortenrein in den darauf bereitgestelltten Sammelbehältern.

110111

Technische Daten

Ein-/Ausgangsspannung: 230V 50 Hz

Stromaufnahme: max. 16 A

Spannungsmessbereich: 190 V - 270 V

Strommessbereich: 0,01 A - 19,999 A

Leistungsmessbereich: 1 W - 3680 W

Frequenzanzeige: 46 - 65 Hz

Auflosung: 0,5 W

Verbrauchsmessung: 0,00 - 9.999,99 kWh

Anzeigedauer: bis 9.999 h 59'

Messgenauigkeit

Volt: ± 3% des Messwertes 1) 2) 3)

Leistungsfaktor: ± 0,1% des gemessenen Leistungsfaktors 0,7 = < = < 1,0^2)4)

1) Frequenz: 46-65 Hz
2) Messung bei normaler Raumtemperatur
3) Klirrfaktor von Spannung / Strom < 15%
4) Messstrom > = 1.00A / sinusfornig. Frequenz = 50~Hz

Keine elektronische Schaltung

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Konformitätserklarung

Die Konformität des Produktes mit den gesetzlich vorgeschrieben Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

112 113

Garantievoorwaarden
