BEDIENUNGSANLEITUNG DD 14.41 5 Toolcraft

Originalbetriebsanleitung

Akku-Bohrschrauber DD

Best.-Nr. 1414013 (Typ „14,4 V“)

Best.-Nr. 1414014 (Typ „,18 V") Seite 2 - 19

Item No. 1414013 (Typ „14,4 V“)

Item No. 1414014 (Typ „,18 V") Page 20 - 39

Bestelnr. 1414013 (Typ „14,4 V“)

Bestelnr. 1414014 (Typ „,18 V") Pagina 56 - 73

Seite

1. Einführung 3
2. Symbol-Erklärung 4
3. Bestimmungsgemäß Verwendung 5
4. Lieferumfang 5
5. Sicherheitshinweise 6

a) Allgemein 6
b) Ladegerät/Netzkabel/Netzspannung 7
c) Akku. 8
d) Betrieb des Akku-Bohrschraubers 9

1. Bedienelemente 11
2. Akku aufladen 12
3. Bedienung 13

a) Akku in den Akku-Bohrschrauber entnehmen/einsetzen 13
b) Werkzeug in das Schnellspannbohrfutter einsetzen/entnehmen 13
c) Drehrichtungsumschafter (mit Einschalsperre). 13

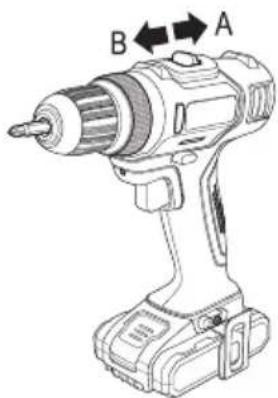

d) Schiebeschalter fur Zweigang-Getriebe 14

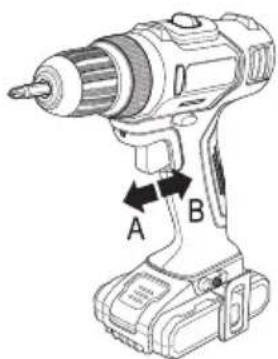

e) Ein-/Ausschalter mit Drehzahlregelung 14

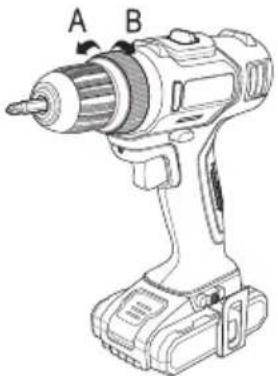

f) Einstellung für Drehmoment 15

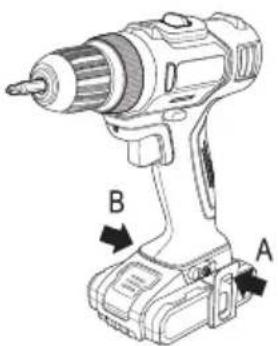

g)Gurtelclip 15

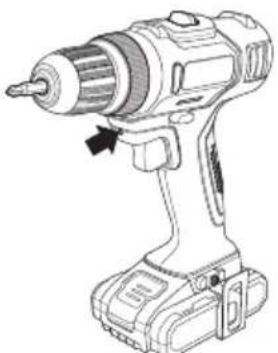

h)LED. 15
i) Überlastungsschutz 15

1. Behebung von Störungen 16
2. Wartung und Reinigung 17
3. Entsorgung 17

a) Allgemein 17
b) Batterien und Akkus. 17

1. Konformitätserklung (DOC) 18
2. Technische Daten 18

a) Allgemein 18
b) Akku-Bohrschrauber. 18
c) Akku. 19
d) Ladegerät 19

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesese Produkte.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie这点es Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Symbol-Erklärung

Das Blitzsymbol wird verwendet, wenn Gefahr für ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das Pfeil-Symbol steht fur spezielle Tipps und Bedienhinweise.

Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden.

Verwenden Sie einen Gehorschutz.

Verwenden Sie eine Staubmaske.

Verwenden Sie eine Schutzbrille.

Das Produkt ist in Schutzklasse II aufgebaut (verständte oder doppelte Isolierung zwischen Netzstromkreis und Ausgangsspannung; Schutzisolierung)

Beahten Sie die Bedienungsanleitung!

3. Bestimmungsgemäß Verwendung

Das Produkt ist vorgesehen für das Eindreten und Lösen von Schrauben und zum Bohren in Holz, Kunststoffen und Metallen. Dazu sind jeweils geeignete Schraubereinsätze (Bits) bzw. Bohrer zu verwenden. Das Produkt verfügt über eine weitere LED zur Beleuchtung der Arbeits-Position während des Schraub-/Bohrvorgangs.

Das Produkt wird durch einen wechselbaren Li-Ion-Akku betrieben; dieser lasst sich über ein mitgeliefertes Ladegerät aufladen.

Das Ladegerät ist zum Betrieb an der Netzspannung vorgesehen (100 - 240 V/AC, 50/60 Hz).

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten!

Lesen Sie die Bedienungsanleitung sorgfältig und aufmerksam durch, bewahren Sie sie für späteres Nachschlagen auf. Geben das Produkt nur zusammen mit dieser Original-Betriebsanleitung an Dritte weiter.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung theses Produktes, außerdem ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden!

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

4. Lieferumfang

• Akku-Bohrschrauber
• Ladegerät
  Li-Ion Akkupack
  Doppelbit (PH2/SL5.5)
• Aufbewahrungskoffer
  Bedienungsanleitung

Aktuelle Bedienungsanleitungen:

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Sicherheitshinweise

Sieitte vor Inbetriebnahme die komplette Anleitung durch, sie enthalt wichtige Hinweise zum korrekten Betrieb. Bei Schaden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

a) Allgemein

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
• Wartungs-, Einstellungen- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführten werden. Es sind keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Das Produkt darf nur an einer Stelle aufgestellt, betriebenen oder gelagert werden, an der es für Kinder nicht erreichbar ist.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
• Lassen Sie andere Personen, die diese Anleitung nicht vollständig gelesen und verstanden haben, nicht mit dem Produkt arbeiten.
• Das Produkt (Akku-Bohrschrauber, Akku, Ladegerät) darf nicht feucht oder nass werden. Dabei besteht nicht nur die Gefahr der Zerstörung des Produkts, sondern auch Lebensgefahr durch einen elektrischen Schlag!
• Der Akku-Bohrschauber und das Ladegerät dürfen nie mit feuchten oder nassen Händen angefasst werden, Gefahr eines lebensgefährlichen elektrischen Schlages!
• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann Kondenswasser entstehen. Dadurch könnte das Produkt beschädigt werden. Beim Ladegerät besteht zusammenlich Lebensgefahr durch elektrischen Schlag!

Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommt, bevor Sie es verwenden bzw. das Ladegerät mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern.

• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pflanzen, in die unmittelbare Höhe des Produkts. Flüssigkeiten konnten ins Gehäuseinnere gelangen und damit die elektrische Sicherheit beeinträchtigen. Außen dem bereits Höchste Gefahr eines Brandes oder eines Lebensgeführlichen elektrischen Schlages!

Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose allpolig ab (z.B. Sicherungsautomat abschalten, anschließend Fl-Schutzschalter abschalten) und trennen Sie danach das Ladegerät von der Netzsteckdose; entfern den Akku aus dem Akku-Bohrschrauber. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Stellen Sie keine offen Brandquellen, wie brennende Kerzen, auf dem Gerät oder in dessen Nähe ab.

• Stellen bzw. legen Sie den Akku-Bohrschrauber, das Ladegerät oder den Akku niemals ohne ausrechenenden Schutz auf wertvolle Möbeloberflächen.

• Betreiben Sie das Produkt niemalsiben oder in der Naze von entzündlichen Flüssigkeiten oder Gasen, Luft-/Gas-Gemischen (Benzindampfe) oder leicht entzündlichen Feststoffen. Durch Betrieb des Produkts konnen Funken entstehen, Explosionsgefahr!

• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

In Schulen, Ausbildungseinrichtungen, Hobby- und Selfthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden!
- Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringen Höhe wird es beschädigt.
- Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollenen sich Fragen ergebn, die nicht im Laufe der Bedienungsanleitung abgekliart werden, so setzen Sie sich mit uns oder einem anderen Fachmann in Verbindung.

b) Ladegerät/Netzkabel/Netzspannung

• Verwenden Sie das Ladegerät ausschließlich zum Aufladen des mitgelieferten Akkus (oder eines entsprechend baugleichen Ersatzakkus). Laden Sie niemals andere Akkus oder nicht wiederaufladbare Batterien! Es besteht hochste Gefahr eines Brandes oder einer Explosion!

• Der Aufbau des Ladegerats entspricht der Schutzklasse II.

• Verwenden Sie zur Spannungs-/Stromversorgung des Ladegerats nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes. Prufen Sie vor dem Anschluss, ob die Anschlusswerte am Typenschild des Ladegerats mit denen ihrer Hausstromversorgung übereinstimmen.

• Die Netzsteckdose, in die das Netzkabel für das Ladegerät eingesteckt wird, muss leicht zugänglich sein.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose. Benutzen Sie das Netzkabel nicht zum Aufhängen des Ladegerats.
• Wahlen Sie für das Ladegerät einen stabilen, ebenen, sauberen und ausreichend große Standort. Stellen Sie das Ladegerät niemals auf eine brennbare Fläche (z.B. Teppich, Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage.
• Decken Sie das Ladegerät niemals ab. Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge).
• Stellen Sie das Ladegerät nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen. Andernfalls sind Kratzspuren, Druckstellen oder Verfährungen möglich.
• Stellen Sie keine Gegenstände auf das Netzkabel oder Ladegerät. Schützen Sie das Netzkabel vorscharen Kanten.

Vermeiden Sie den Betrieb in unmittelbarer Höhe von starken magnetischen oder elektronikischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.

• Das Ladegerätarf nur an einer solchen Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichen ist.
• Wenn Sie mit dem Ladegerät oder dem Akku arbeiten,/TRagen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.a). Durch einen Kurzschluss besteht Brand-und Explosionsgefasrt.

• Das Ladegerätarf nur in trockenen, geschlossenen Innenraumen betrieben werden. Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie das Ladegerätfem von Staub und Schmutz.

• Schlieben Sie die Kontakte des Ladegerats niemals kurz.

• Das Ladegerätarf nicht feucht oder nass werden, andernfalls besteht Lebensgefahr durch einen elektrischen Schlag!

Stellen Sie auch keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pflanzen, in die unmittelbare Nähe des Ladegerats.

Wenn Flüssigkeiten ins Ladegerät gelangen, wird das Ladegerät zerstört, außer dem besteht hochste Gefahr eines Brandes und eines Lebensgeführlichen elektrischen Schlages!

Wenn das Ladegerät feucht oder nass geworden ist oder Beschädigungen aufweist (z.B. Gehäuse oder Netzkabel), so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an der das Ladegerät angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter abschalten).

Ziehen Sie erst danach den Netzstecker des Ladegerats aus der Netzsteckdose. Trennen Sie den Akku vom Ladegerät. Betreiben Sie das Ladegerät nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• Laden Sie einen Akku niemals unbeaufsichtigt.

c) Akku

• Der Akku ist kein Spielzeug. Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.
• Der Akku darf niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Brand- und Explosionsgefahr!
• Ein ausgelaufener oder beschädigter Akku kann bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.
• Der Akkuarf nicht feucht oder nass werden; schützen Sie den Akku auch vor Kälte, Hitze und Sonnen-einstrahlung. Wird dies nicht beachtet, so verringert sich nicht nur die Lebensdauer des Akkus, sondern er kann auch beschädigt werden. Außer dem besteht in Extremfällen Explosionsgefahr!
• Da sich sowohl das Ladegerät als auch der angeschlossene Akku während des Ladevorgangs erwartmt, ist es erforderlich, auf eine ausreichende Belüfung zu achten. Decken Sie das Ladegerät und den Akkua niemals ab!
• Der Akku passt nur in einer Orientierung in das Ladegerät. Setzen Sie den Akku niemals mit Gewalt in das Ladegerät ein.

n der Akku aufgeladen ist, so behmen Sie ein aus dem Ladegerät hers aus und trennen Sie das Ladegerät anschließend von der Netzspannung.

• Laden Sie den Akku nicht, wenn er noch heißt ist (z.B. verursacht durch den Betrieb im Akku-Bohrschrauber). Lassen Sie den Akku zuerst auf Zimmertemperatur abkühlen, bevor Sie hin wieder aufladen.
• Laden Sie niemals einen beschädigten, ausgelaufenen oder verformten Akku. Dies kann zu einem Brand oder einer Explosion führen! Entsorgen Sie einen solchen unbrauchbar gewordenen Akku umweltgereicht, verwenden Sieihn nicht mehr.
• Laden Sie den Akku etwa alle 3 Monate nach, da es andernfalls durch die Selfstentladung zu einer sog. Tiefentladung kommt kann, wodurch der Akku unbrauchbar wird.
• Verwenden Sie als Ersatzakku für den Akku-Bohrschrauber ausschließlich den vom Hersteller angebotenen Ersatzakku. Beim Einsatz anderer Akkus kann der Akku-Bohrschrauber beschädigt werden, außer dem besteht Brand- und Explosionsgefahr durch einen ungeeigneten Akku.

d) Betrieb des Akku-Bohrschraubers

• Halten Sie ihren Arbeitsplatz sauber. Achten Sie auf eine gute Beleuchtung am Arbeitsplatz. Unordnung am Arbeitsplatz oder schlechte Beleuchtung können zu Unfällen führen. Halten Sie Kinder vom Arbeitsbereich fern! Sorgen Sie für eine gute Belüfung des Arbeitsplatzes.
• Benutzen Sie das Produkt nur, wenn ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Mödigkeit, Alkohol- oder Medikamenten-Einfluss kann zu Unfälle und Verletzungen führen.
• Durch rotierende Teile konnen Haare oder Kleidungsteile eingedreht werden, Verletzungsgefahr! Verwenden Sie deshalb bei langen Haaren z.B. ein Haarnetz, tragen Sie beim Arbeiten eng anliegende Kleidung.
• Fassen Sie niemals das sich drehende Bohrfutter an, fassen Sie nicht in den sich drehenden Bohrer hinein. Verletzungsgefahr!
• Überprüfen Sie den Akku-Bohrschrauber und den eingesetzten Akku vor jeder Benutzung auf Beschädigungen. Falls Sie Beschädigungen feststellen, erhmen Sie das Gerät nicht in Betrieb, sondern halten Sie es von einem Fachmann überprüfen.
• Der Drehrichtigungschafter ist aus Sicherheitsgründen vor dem Einsetzen bzw. Entfernen von Bohrern oder Bits in Mittelstellung zu bringen. In dieser Stellung wird der Antrieb blockiert (Einschalsperre).
• Verwenden Sie den Akku-Bohrschauber nur zum Hinein- oder Herausdrehen von Schrauben, zum Bohren von Lochern bzw. ähnlichen Arbeiten. Der Akku-Bohrschauber darf nicht für andere Verwendungszwecke eingesetzt werden (z.B. Anmischen von Mörtel, Antrieb von anderen Geräten/Maschinen/Werkzeugen usw.).
• Sichern Sie das Werkstück gegen Verrutschen oder Verdrehen. Verwenden Sie beispielsweise einen Schraubstock für Bohrarbeiten.
• Sorgen Sie für einen sicheren Stand beim Arbeiten, verwenden Sie beispelsweise eine geeignete stabi-le Leiter.
• Beim Bohren oder beim Eindrehen von Schrauben ist darauf zu achtenden, dass keine Strom-, Gas- oder Wasserleitungen beschädigt werden! Bei Stromleitungen besteht Lebensgefahr durch einen elektrischen Schlag; bei Gasleitungen besteht Brand- und Explosionsgefahr! Bei Wasserleitungen entstehen außerdem hohe Sachschäden.

Sie nimals an unter Spannung stehenden Teilen. Beim Arbeitsen in der Nähe von elektrischen Leitungen o.ä. acht den sie immer auf einen geeigneten Berührungsschutz.

• Überlasten Sie Elektrogeräte nicht. Verwenden Sie Elektrogeräte nur für die Arbeiten, für die sie bestimmt sind. Beispielsweise darf der Akku-Bohrschrauber nicht zum Anrühren von Mörtel verwendet werden.
• Belasten Sie den Akku-Bohrschrauber nie soweit, dass der Antrieb zum Stillstand kommt. Hierbei kann sowohl der Motor als auch das Getriebe beschädigt werden. Außen dem entstehen durch ein Blockieren des Antriebs sehr hohe Strome, wodurch der Akku und die Leistungselektronik im Akku-Bohrschrauber überlastet wird.
• Stecken Sie keine Gegenstände in die Lüftungsöffnungen des Akku-Bohrschraubers. Achten Sie außer dem darauf, dass kein Bohrstaub oder Metallspane in die Lüftungsöffnungen gelamt. Hierbei kann es zu einem Kurzschluss kommt, außer dem besteht Brand- und Explosionsgefahr durch den Akku!
• Abhängig von der Tätigkeit beim Umgang mit dem Akku-Bohrschrauber ist eine Schutzbrille, eine Staubmaske sowie ein Gehörschutz zu tragen, ggf. auch ein Schutzhelm (z.B. beim Überkopf-Arbeiten). Annernfalls bestehen diverse Verletzungsgefahren!

• Stäube von diversen Materialien konnen gesundheitsschädlich sein und zu allergischen Reaktionen, Erkrankungen der Atemwege oder gar Krebs führen (z.B. asbesthaltiges Material -这点es darf nur vom Fachmann be-/verarbeitet werden).

• Beachten Sie die in Ihrm Land gültigen Vorschriften z.B. zu Arbeitsschutzmaßnahmen.

• Halten Sie den Akku-Bohrschrauber richtig fest. Durch einen plottlichen Stopp des Antriebs (z.B. wenn ein Bohrer sich verhakt) überträgt sich das Drehmoment auf den Akku-Bohrschrauber selbst, er verdrecht sich seitlich. Dadurch besteht die Gefahr, dass Ihnen der Akku-Bohrschrauber aus der Hand fällt, Verletzungsgefahr!
  Schalten Sie den Akku-Bohrschrauber(sofort aus, wenn der Antrieb blockiert (z.B. wenn ein Bohrer in einem Werkstück verkantet).

• Bevor Sie den Akku-Bohrschrauber ablegen oder auf einer Oberfläche abstellen, warten Sie, bis der Antrieb vollständig zum Stillstand gekommen ist.
• Der Akku-Bohrschrauber verfügbar über eine helle LED-Beleuchtung, die automatisch beim Betätigten des Ein-/Ausschalters aktiviert wird.

Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blichen! Nicht direkt oder mit optischen Instrumenten betrachten! Gefahr von Augenschäden!

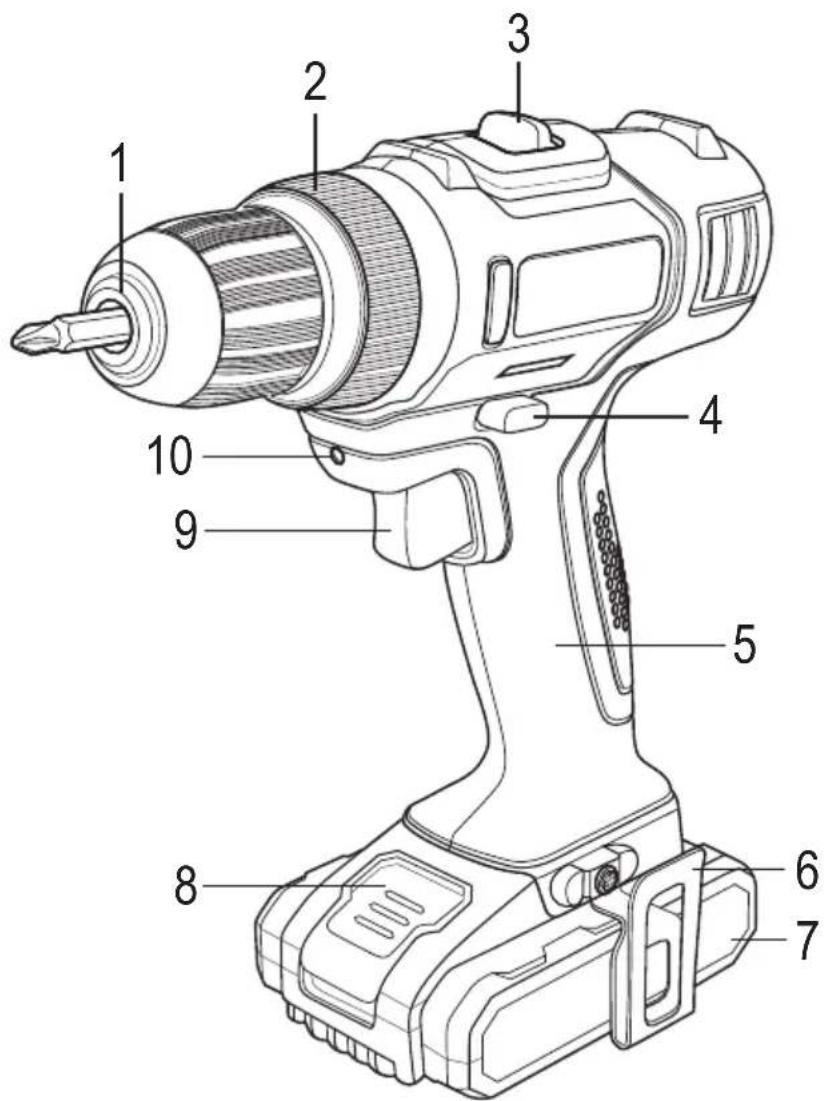

6. Bedienelemente

1 Schnellspannbohrfutter
2 Einstellung für Drehmoment
3 Schiebeschalter für Gangwahl des Zweigang-Getriebes
4 Drehrichtungsumschafter, auf beiden Seiten des Akku-Bohrschraubers (in der Mittelstellung ist der Antrieb blockiert, Einschltersperre)
5 Griffstuck
6 Gurtelclip (auf beiden Seiten des Akku-Bohrschraubers montierbar)
7 Akku (Abbildung zeigt kleinen Akku von Best.-Nr. 1414013)
8 Entriegelungstaste zum Entnehmen des Akkus aus dem Akku-Bohrschrauber
9 Ein-/Ausschalter mit integrierter Drehzahlregelung
10 WeiSe LED fur Arbeitsplatzbeleuchtung

7. Akku aufladen

Beachten Sie das Kapitel „Sicherheitshinweise".

Der Akku muss aufgeladen werden, wenn sich der Antrieb ohne Belastung nur noch sehr langsam bewegt oder wenn der Antrieb stoppt und die LED (10) blinkt.

Laden Sie den Akku außerdem alle 3 Monate auf, wenn Sie den Akku-Bohrschrauber nicht benötigen. Andernfalls kann es zu einer Tiefentladung kommt, was den Akku dauerhaft beschädigt.

Der Akku ist bei Lieferung des Produkts leer und muss vor der Erstinbetriebnahme aufgeladen werden.

Gehen Sie zum Aufladen des Akkus wie folgt vor:

• Verbinden Sie das Ladegerät mit der Netzspannung. Die grüne LED leuchtet auf.
• Nehmen Sie den Akku aus dem Akku-Bohrschrauber Heraus. Halten Sie hierzu die Entriegelungstaste (8) gedrückt undziehen Sie den Akku nach vorne Heraus.
• Stecken Sie den Akku in korrekter Orientierung (nur eine ist möglich) in den entsprechenden Einschub des Ladegerats (wenden Sie keine Gewalt an!). Der Ladevorgang beginnt automatisch, wenn das Ladegerät den Akku erkannt hat. Die grüne LED erlischt und die rote Lade-LED leuchtet dauerhaft.

Wenn die grüne LED blinkt, wurde der Übertemperaturschutz ausgelöst. Entnehmen Sie den Akku aus dem Ladegerät und trennen Sie das Ladegerät von der Netzspannung. Lassen Sie Akku und Ladegerät vollständig abkühlen. Starten Sie dann den Ladevorgang erneut.

Wenn die rote LED blinkt, hat das Ladegerät den Akku als defekt erkannt. Entnehmen Sie den Akku aus dem Ladegerät und trennen Sie das Ladegerät von der Netzspannung. Kontrollieren Sie die Anschlusskontakte von Akku und Ladegerät und starten Sie dann den Ladevorgang nochmals. Sollte die rote LED wieder blinken, so ist der Akku defekt und muss ausgetauscht werden.

• Bei voll aufgeladenem Akku erlischt die rote Lade-LED und die grüne LED leuchtet auf (Akku ist voll geladen). Abhängig vom Akkuzustand beträgt die Ladedauer ca. 1 Stunde.
• Entnahmen Sie den Akku direkt nach dem Ende des Ladevorgangs aus dem Ladegerät.
• Trennen Sie das Ladegerät von der Netzspannung,ziehen Sie den Netzstecker aus der Netzsteckdose.
• Bringen Sie den Drehrrichtungsumschafter (4) in Mittelstellung, so dass der Antrieb blockiert ist.
• Stecken Sie den Akku in den Akku-Bohrschrauber ein, bis er einrastet.

8. Bedienung

a) Akku in den Akku-Bohrschrauber entnehmen/einsetzen

Zum Entnehmen des Akkus aus dem Akku-Bohrschrauber halten Sie die Entriegelungstaste (8) gedrückt; ziehen Sie den Akku nach vorne Heraus.
Zum Einsetzen des Akkus ist dieser in richtiger Orientierung in die Akkuhalterung am Akku-Bohrschrauber einzustecken, bis er einrastet.

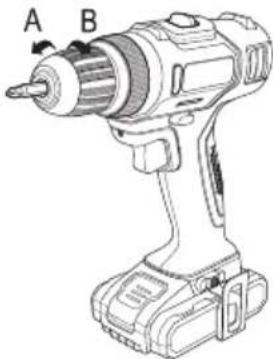

b) Werkzeug in das Schnellspannbohrfutter einsetzen/entnehmen

• Bringen Sie den Drehrrichtungsumschafter (4) in die Mittelstellung, so dass der Ein-/Ausschafter (9) blockiert ist.
• Offnen Sie das Schnellspannbohrfutter, in dem Sie es (von vorne gesehen) nach links entgegen dem Uhrzeigersinn drehen (A).
• Stecken Sie das gewünschte Werkzeug (in der Abbildung ein Kreuzschlitz-Bit) in das Bohrfutter. Der Durchmesser muss min. 1 mm betragen, maximal sind 10 mm möglich.
• Drehen Sie das Schnellspannbohrfutter fest, indem Sie es (von vorne gesehen) nach rechts im Uhrzeigersinn drehen (B).

Damit das Werkzeug (z.B. ein Bohrer) fest im Schnellspannbohrfutter fixiert ist, sollte diese mindestens 1 cm tief eingesetzt sein (z.B. keine Bohrer). Bohrer mit einem größeren Durchmesser sollen den tiefer im Schnellspannbohrfutter eingesteckt sein, damit sie sicher fixiert werden können.

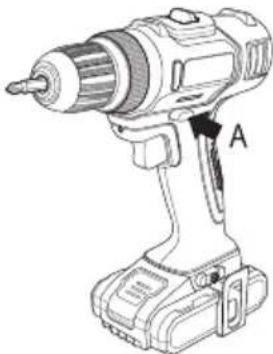

c) Drehrichtungsumschafter (mit Einschalsperre)

Uber den Drehrichtungsumschalter (4) kann die Drehrichtung zwischen links und rechts umgeschaltet werden.

Ein Doppelpfeil auf dem Drehrrichtungsumschafter (seitlich links (A) und rechts (nicht im Bild zu sehen) auf dem Akku-Bohrschrauber) zeigt die Drehrrichtung an:

Drehrichtung nach links gegen den Uhrzeigersinn (von hinten gesehen), zum Lösen von Schrauben

Drehrichtung nach rechts im Uhrzeigersinn (von hinten gesehen), zum Festdrehen von Schrauben oder zum Bohren von Lochern

Je nachdem, ob LÖcher gebohr werden sollen oder ob eine Schraube hinein- oder hersausgedreht werden soll, ist die entsprechende Drehrichtung zu wahlen.

In der Mittelstellung blockiert der Drehrichtungsumschafter den Ein-/Ausschalter und damit den Motor im Akku-Bohrschrauber.

Bei einem Werkzeugwechsel, einer Wartung oder Reinigung sowie bei einem Transport oder Aufbewährung muss der Ein-/Ausschalter aus Sicherheitsgründen mit dem Drehrrichtungsumschafter (4) blockiert werden. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr!

Schalten Sie die Drehrichtigung nur dann um, wenn der Antrieb des Akku-Bohr-schraubers vollständig zum Stillstand gekommen ist! Andernfalls konnte der Antrieb beschädigt werden.

d) Schiebeschalter für Zweigang-Getriebe

Auf der Oberseite des Akku-Bohrschraubers befindet sich der Schiebeschalter (3) für die Auswahl der beiden Gänge des integrierten Zweigang-Getriebes.

A 1. Gang, niedrige Drehzahl (0 - 350 U/min), hohes Drehmoment
B 2. Gang, hohe Drehzahl (0 - 1350 U/min), niedriges Drehmoment

Der Schiebeschalter für die Auswahl der beiden Gänge darf nur dann betätig werden, wenn der Antrieb des Akku-Bohrschraubers vollständig zum Stillstand gekommen ist! Andernfalls konnte der Antrieb beschädigt werden.

Wenn sich einer der Gänge beim Betätigten des Schiebeschalters nicht einlegen退还st, so stehen möglicherweise die Antriebszahnräder ungünstig zueinander.

Betätigten Sie in thisem Fall leicht den Ein-/Ausschalter, damit sich die Zahn-räder ein kleines Stück weiterbewegen. Anschließlich soll das Betätigten des Schiebeschalters möglich sein.

e) Ein-/Ausschalter mit Drehzahlregelung

Damit sich der Ein-/Ausschalter (9) betätigten{lösst, darf der Drehrichtigungsumschalter (4) nicht in der Mittelstellung stehen (in dieser Stellung ist der Ein-/Ausschalter blockiert!).

Die Drehzahl des Antriebs ist davon abhängig, wie welt der Ein-/Ausschalter (9) durchgegrück wird (B). Dadurch kann die Geschwindigkeit stufenlos vom Stillstand bis zur Maximalrehzahl geregelt werden.

Beim Loslassen (A) des Ein-/Ausschalters wird der Antrieb bis zum Stillstand abgebremst ("Drehstopp").

Beim Betätigten des Ein-/Ausschalters (9) wird automatisch die LED (10) aktiviert, um eine Beleuchtung der Arbeitsposition zu erhögblichen.

Wenn these LED blinkt und der Antrieb stoppt, ist der Akku leer und muss wieder aufgeladen werden.

Bei einem Werkzeugwechsel, einer Wartung oder Reinigung sowie bei einem Transport oder Aufbewährung muss der Ein-/Ausschalter aus Sicherheitsgründen mit dem Drehrichtungsumschafter (4) blockiert werden. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr!

f) Einstellung für Drehmoment

Durch Drehen am Drehmoment-Einstellung (2) kann das gewünschte Drehmoment eingestellt werden, ab dem die Rutschkapplung einsetzt. Dadurch wird ein Überdrehen z.B. beim Eindrehen einer Schraube verhindert; die Schraube schließt bündig mit der Werkstoff-Oberfläche ab, wenn die Drehmomeinstellung entsprechend gewählt wird.

Der Drehmoment-Einstellung verfügt über 19 verschiedene Stellungen. Bei 18 davon ist die Rutschkapplung aktiv, bei der Stellung mit dem Bohrersymbol ist die Rutschkapplung deaktiviert (ideal zum Bohren von Löchern).

Niedriger Einstellwert: Weiche Werkstoffe, keine Schrauben

Hoher Einstellwert: Harte Werkstoffe, große Schrauben

Bohrer-Symbol: Rutschkupplung deaktiviert

Beim Herausdrehen von Schrauben sollte eine höhere Einstellung gewählt werden bzw. die Einstellung für „Bohren" (Bohrer-Symbol).

g) Gurtelclip

Über den Gürtelclip kann der Akku-Bohrschrauber in Arbeitspausen oder für den Transport an einem geeigneten Gürtel eingehängt werden.

Falls gewünscht,{lsst sich der Gurtelclip an der linken (A) oder rechten (B)Seite des Akku-Bohrschraubers montieren. Sie konnen den Gurtelclip auch komplett entfern.

Verwenden Sie den Gürtelclip niemals bei hochwertigen und teuren Gürteln. Durch die Metallkanten des Gürtelclips sind Kratzspuren oder Beschädigungen des Gürtels möglich.

h) LED

Beim Betätigten des Ein-/Ausschalters (9) wird automatisch die LED (10) aktiviert, um eine Beleuchtung der Arbeitsposition zu erhögen.

Wenn these LED blinkt und der Antrieb stoppt, ist der Akku leer und muss wieder aufgeladen werden.

i) Überlastungsschutz

Bei Überlastung halt der Motor an. Schalten Sie den Akku-Bohrschrauber aus und warten Sie, bis sich das Gerät ausreichend abgekühlt hat, bevor Sie es wieder benutzen.

Bei Überschreitung der internen Akku-Temperatur von +75^ schaltet die Elektronik das Elektrowerkzeug ab. Schalten Sie den Akku-Bohrschrauber aus und warten Sie, bis sich das Gerät ausreichend abgekühlt hat, bevor Sie es wieder benutzen.

9. Behebung von Störungen

Mit dem Akku-Bohrschauber haben Sie ein Produkt erworben, welche nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommt. Deshalb möchten wir Ohnen hier beschreiben, wie Sie möglich e Störungen beheben konnen.

Beachten Sie unbedingt sãmtliche Sicherheitshinweise dieser Bedienungsanleitung!

Problem Lösungshilfe
Keine Funktion. • Ist der Akku leer?	• Ist der Akku richtig eingesetzt und eingerastet? • Mölicherweise wurde der Überlast- oder Übertemperaturschutz ausgelöst. Schalten Sie den Akku-Bohrschrauber aus und warten Sie, bis sich das Gerät abgekühlt hat, bevor Sie es wieder benutzen.
Ein-/Ausschalter{lösst sich nicht drücken.	• In der Mittelstellung des Drehrichtigungsumschalters ist der Ein-/Ausschalter aus Sicherheitsgründen blockiert. Betätigten Sie den Drehrichtigungsumschalter, so dass er nicht in der Mittelstellung liegt.
Beim Bohren ist kein Bohrfortschritt sightbar; der Bohrer dringt nicht in das Werkstück ein.	• Kontrollieren Sie die Drehrichtigung des Bohrs, schalten sie den Drehrichtigungsumschalter in die andere Position. • Verwenden Sie einen neuen, scharfen Bohrer. • Verwenden Sie einen Bohrer, der für das Material, in das Sie ein Loch bohren wollen, geeignet ist (Holz-/Metalbohrer).
Beim Lösen oder beim Festschauben einer Schraube bzw. beim Bohren rattert der Akku-Bohrschrauber.	• Verstellen Sie den Drehmoment-Einstellung, so dass für das Festschauben ein höheres Drehmoment zur Verfügung stehen. • Beim Bohren von Lächern ist mit dem Drehmoment-Einstellung die Stellung mit dem Bohrer-Symbol zu wahren.
Das Bohrfutter dreht sich zu langsam oder zu Schnell.	• Kontrollieren Sie die Einstellung des Schiebeschalters für das Zweigang-Getriebe.
Das Bohrfutter dreht sich, der Bohrer (oder ein Bit zum Schrauben) jedoch nicht (Werkzeug rutsch durch).	• Kontrollieren Sie, ob das Bohrfutter festgedreht ist. • Der Klemmbereich des Bohfutters reicht nicht. Stecken Sie das Werkzeug tiefer in das Bohrfutter.
Die LED auf der Vorderseite des Akku-Bohr-schraubers blinkt, der Motor dreht sich nicht.	• Der Akku ist leer. Laden Sie den Akku wieder auf oder setzen Sie einen baugleichen Ersatzakku ein.

10. Wartung und Reinigung

• Es sind keine für Sie zu wartenden Teile in dem Produkt enthalten, öffnen/zerlegen Sie es deshalb niemals. Eine Wartung oder Reparatur und ein damit verbundenes öffnen des Produktsarf nur von einem Fachmann bzw. einer dazu geeigneten Fachwerkstatt durchgeführt werden.
• Vor einer Wartung oder Reinigung ist zuerst der Akku aus dem Akku-Bohrschrauber zu entfernen. Das Ladegerät ist von der Netzspannung zu trennen, siehen Sie den Netzstecker aus der Netzsteckdose.
• Eine sorgfällige Reinigung erhält die Funktionsfähigkeit des Produkts, damit Sie large Freude damit haben. Ein gutter Handwerker achtet auf sein Werkzeug!

Entfernen Sie Staub mit einem sauberen langhaarigen Pinsel und einem Staubsauger. Staub kann auch mit Druckluft entwickelten werden.

Für eine Reinigung der Außenseite des Produkts genugt ein trockenes, sauberes und fusselfreies Tuch.

Verwenden Sie keine aggressiven Reinigungsmittel oder Chemikalien. Ungeeignete Reinigungsmittel konnen Verfärbungen auf der Kunststoff-Oberfläche verursachen oder die Beschriftung beschädigen. Verwenden Sie auch niemals Scheuermittel, Alkohol, Benzin, Spiritus oder ähnliche Flüssigkeiten zur Reinigung!

11. Entsorgung

a) Allgemein

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entzogen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

en Sie den Akku vom Akku-Bohrschrauber ab und entsorgen Sie diesen getrennt vom Produkt.

b) Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde, unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

12. Konformitätserklung (DOC)

Hiermit erklart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass these Produkt der Richtlinie 2014/53/EU entspricht.

2006/42/EC; EN 6074-1: 2009+A11:2010; EN 60745-2-1: 2010; EN 60745-2-2: 2010

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads

Wahlen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend konnen Sie die EU-Konformitätserklärung im PDF-Format herunterlagen.

13. Technische Daten

a) Allgemein

Best.-Nr. 1414013 1414014
Umgebungsbedingungen	Temperatur: 0 °C bis +40 °C, Luftfeuche: 0% bis 80% relativ, nicht kondensierend

b) Akku-Bohrschrauber

Best.-Nr. 1414013 1414014
Nennspannung 14,4 V/DC 18		V/DC
Werkzeugaufnahme Schnellspannbohrfutter, 1 - 10 mm
Getriebeart Zweigang-Getriebe
Leerlaufdrehzahl 1. Gang: 0 - 350 U/min2. Gang: 0 - 1350 U/min			1. Gang: 0 - 400 U/min2. Gang: 0 - 1400 U/min
Drehmomentstufen 19 (davon)		18 mit Rutschkupplung)
Max. Drehmoment		30 Nm	40 Nm
Max. Bohrdurchmesser		Holz: 28 mmStahl: 10 mm	Holz: 35 mmStahl: 10 mm
Schalldruckpegel LpA		78 dB(A)	71,6 dB(A)
Schalleistungspegel LwA		89 dB(A)	82,6 dB(A)
KpA & KwA		3 dB(A)	3 dB(A)
Vibrations-gesamtmess-wertermittlung gemäßEN60745	Bohren in Metall	Vibrationsemissionswert ah=1,909 m/s2Unsicherheit K=1,5 m/s2	Vibrationsemissionswert ah= 2,6 m/s2Unsicherheit K=1,5 m / s2
	Schrauben	Vibrationsemissionswert ah=1,444 m/s2Unsicherheit K=1,5 m/s2	Vibrationsemissionswert ah=11,4 m/s2Unsicherheit K=1,5 m / s2
Abmessungen (L x B x H)		200 x 85 x 213 mm	205 x 75 x 212 mm
Gewicht		0,98 kg (ohne Akku)1,28 kg (mit Akku)	1,05 kg (ohne Akku)1,36 kg (mit Akku)

Achtung!

Der Gerauschpegel beim Arbeiten kann 80 dB(A) überschreiben. Tragen Sie einen geeigneten Gehorschutz.

Der in dieser Anleitung angegebene Schwingungspegel ist nach einem in EN 60745 genormten Messverfahren ermittelt worden und kann für den Vergleich von Elektrowerkzeugen verwendet werden. Er dient auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel representiert die hauptsächlichen Anwendungen des Elektrowerkzeug. Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwirkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingerungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsabläufe.

c) Akku

Best.-Nr. 1414013 1414014
Akkutyp Li-Ion
Nennspannung 14,4 V 18 V
Kapazität 1,5 Ah 2,0 Ah

d) Ladegerät

Best.-Nr. 1414013 1414014
Betriebsspannung	100 - 240 V/AC, 50/60 Hz
Leistungsaufnahme	78 W	78 W
Ausgangsspannung	14,4 - 20,0 V/DC	14,4 - 20,0 V/DC
Ladestrom	3,0 A	3,0 A
Ladedauer	ca. 1 h
Schutzklasse	II

Suisse: www.conrad.ch

www.biz-conrad.ch

2. Explication des symboles

13. Technische gegevens

a) Algemeen
