BEDIENUNGSANLEITUNG H 24MLE Würth

A.WirthGnoh & Cao, KG Reinhold-Worth-Straße 12-17 74633 Kurzbasel [e-mail] www.wurich.com

Nachruck auch auszugswabzur mit Genenzugung.

MVWOSW-014170H/12

Gndlulmualnolfnap

Witberer an der Riehner Pundusandere gge, hvee nne idn Ouaanr

sargd nare aee rernnngg oae mnnnne eonrnrnnn

Bnssnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne

Krrnntnntnne bne nnnn ne 1nne Hnnnnn nnrnnn rnrnnn ng

Art. 5708 200 X

Art.5708201X

Art.5708 202X

Originalbetriebscnlertung
(a)
E Induioe dles an jinidj nainmert opinal
③

1
m = 311 ;
Traduicao de origina do manua de funconamento
Vetaling van de origine geannlscnawitng
Overseitee of den originale beteningsvejding
Original drhnsrks laveretelse
Aaknnnne

C
Mneppaamrnyanoc0nnay
Orirnl 1eim nua-zurun gevrn
n Themaocn in orgne najinbukck
Azeredet cemeltei 0mrotorfoordtso
Pn
Pssd: pgsnne hns wodu na obshu
Inducers nncuurce exaustre cngnab
1

T

Orgunlssusprnncsloep
O Originalnauojmos instukcios vinios
Bspalatajias inerkejas orignolo kopija
Pepaaopnana pyxosopnoa

DE 7…10
GB 11…14
15..18
FR 19…22
ES 23…26
PT 27…30
NL 31…34
DK 35…38
NO 39…42
F 43…46
SE 47…50
GR 51...54
TR 55...58
PL 59…62
HU 63…66
CZ 67…70
SK 71…74
RO 75…78
SI 79...82
BG 83...86
EE 87…90
LT 91...94
L 95.98
RU 99...102

DE

Zu Ihrer Sicherheit

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständiglesen und die darin enthaltenen Anweisungen strikt befolgen.

Sicherheitshinweise für Hämmer

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.

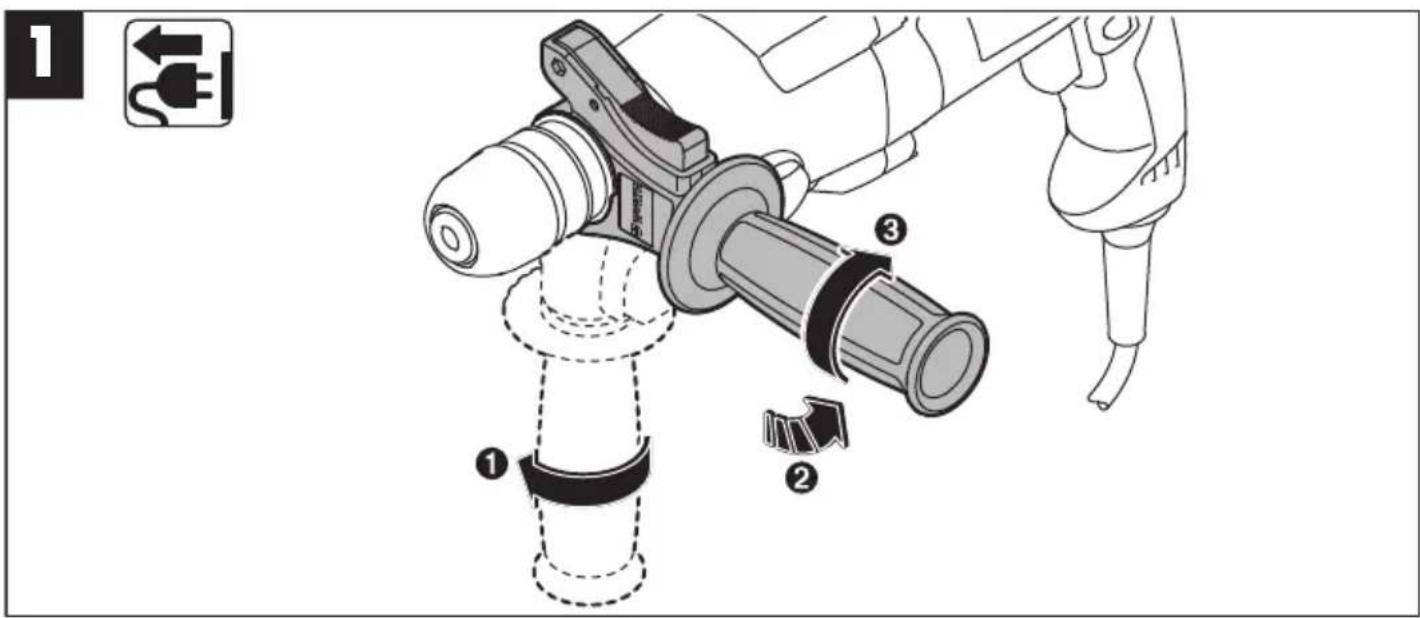

Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsfährenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung oder Schraubstock gehaltenes Werkstück ist{sicherer gehalten als in Ihr Hand.
Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonderss gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während dem Arbeitsen beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Nur Original Würth Zubehör verwenden!

Gerätekennwerte

Bohrhammer H 22-SLE H 24-MLE H 24-MLS

Artikelnummer 5708 200 X 5708 201 X 5708 202 X Nennaufnahmeleistung 700 W 750 W 750 W Schlagzahl bei Nenndrehzahl 0-4500 min Einzelschlagstärke entsprechend EPTA-Procedure 05/2009 2,2 J 2,4 J 2,4 J Nenndrehzahl 0-1250 min Werkzeugaufnahme SDJ Durchmesser Spindelhals 4J Bohrdurchmesser max. - Beton 22 - Mauerwerk (mit Hohlbohrkrone) 68 - Stahl 13 - Holz 30 Gewicht 2 Schutzklasse

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff.

Für Schaden bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

Fragen zum Elektrowerkzeug und seiner Anwendung beantwortet Ihnen in Deutschland die Produkt- und Anwendungsberatung unter

Tel.: [phone] (14 Cent/min).

Symbole

	Lesen Sie alle Sicherheitshinweise und Anweisungen
	Achtung
	Ziehen Sie vor allen Arbeiten am Elek-trowerkzeug den Netzstecker aus der Steckdose.

Inbetriebnahme

Betriebsart einstellen

Mit dem Schlag-/Drehstopp-Schalter 1 wahlen Sie die Betriebsart des Elektrowerkzeugs.

Drücken Sie zum Wechsel der Betriebsart die Entregelungstaste und drehen Sie den Schlag-/Drehstopp-Schalter 1 in die gewünschte Position, bis er hörbar einrastet.

Hinweis: Andern Sie die Betriebsart nur bei ausgeschalteten Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschadigt werden.

TIS	Position zum Hammerboh-ren in Beton oder Stein
Ü	Position zum Bohren ohne Schlag in Holz, Metall, Kera-mik und Kunststoff
(H 24-MLE H 24-MLS)	Position zum Verstellen der Meißelposition In dieser Position rastet der Schlag-/Drehstopp-Schalter 1 nicht ein.
(T H 24-MLE H 24-MLS)	Position zum Meißeln

Staubabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähbehindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleutenbearbeitet werden.

• Sorgen Sie für gute Belüfung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihr dem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Sollte das Elektrowerkzeug trotz sorgfälliger Herstellungs- und Prüferfahren einmal ausfallen, ist die Reparatur von einem Würth masterSERVICE ausführten zu laßen. In Deutschland erreichen Sie den Würth masterSERVICE kostenlos unter Tel. 0800-WMASTER (0800-9627837), in Österreich unter Tel. [phone].

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die Artikelnummer laut Typenschild des Elektrowerkzeuges an.

Die aktuelle Ersatzteilliste these Elektrowerkzeuges kann im Internet unter

" http://www.wuerth.com/partsmanager" aufgerufen oder von der nachstgelegenen Würth Niederlassung angefordert werden.

Gewährleistung

Für these Würth Elektrowerkzeug bieten wir eine Gewährleistung gemäß den gesetzlichen/landerspezifischen Bestimmungen ab Kaufdatum (Nachweis durch Rechnung oder Lieferchein). Entstandene Schäden werden durch Ersatzlieferung oder Reparatur beseitigt.

Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Behandlung zurückzuführen sind, werden von der Gewährleistung ausgeschlossen.

Beanstandungen konnen nur anerkannt werden, wenn Sie das Elektrowerkzeug unzerlegt einer Würth Niederlassung, Ihrwürth Außendienstmitarbeiter oder einer Würth autorisierten Kundendienstelle für Elektrowerkzeuge und Druckluftwerkzeuge übergeben.

Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführten werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge

getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Gerausch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schaldruckpegel 89 dB(A); Schalleistungspegel 100 dB(A). Unsicherheit K = 3 dB.

Gehorschutzragen!

Schwingungsgesamtwerte (Vektorsumme dreier R ichtungen) ermittelt entsprechend EN 60745: Hammerbohren in Beton: Schwingungsemissionswert a_h = 13,3m / s^2 ,Unsicherheit K = 1,5m / s^2 MeiBeln: Schwingungsemissionswert a_h = 11,6m / s^2 ,Unsicherheit K = 1,5m / s^2

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschalte ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.

Konformitätserklärgung (€

Wir erklären in alleiniger Verantwortung, dass thesee Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2004/108/EG.

Technische Unterlagen bei:

A. Würth GmbH & Co. KG,

Reinhold-Wurth-Straße 12-17,

74653 Kunzelsau

T.Klenk

A. Kräutle

General Manager

General Manager

Kunzelsau: 01.08.2012

Änderungen vorbehalten.
