Produkttyp	Laminiergerät
Marke	Olympia
Modell	A 8250 C
Maximales Laminierformat	DIN A3 (330 mm Breite)
Taschenstärke	80 bis 250 µm
Maximale Dokumentenstärke	0,8 mm
Laminiergeschwindigkeit	0,8 m/min
Stromversorgung	220-240 V, 50 Hz
Stromverbrauch	5,5 A
Abmessungen (L x B x H)	541 x 213 x 139 mm
Gewicht	ca. 6,7 kg
Aufheizzeit	ca. 4 bis 6 Minuten
Laminiersystem	4 Heizwalzen (Hot-Roller)
Anzahl Walzen	4 Transportwalzen
LED-Anzeigen	Power (rot), Ready (grün)
Dickenregulierung	Mit Auf/Ab-Tasten (80 bis 250 µm)
Rückwärtsfunktion	Ja, Taste REV
Automatische Abschaltung bei Überhitzung	Ja
Garantie	24 Monate
Pflege	Reinigung der Walzen mit gefaltetem Papier; Gehäuse mit milder Seife
Sicherheit	Überlastschutz; keine Kaltlaminierfolien verwenden

Häufig gestellte Fragen - A 8250 C OLYMPIA

Welche Folientypen kann ich mit dem Laminiergerät Olympia A 8250 C verwenden?

Verwenden Sie ausschließlich Heißlaminierfolien mit einer Stärke zwischen 80 und 250 µm. Verwenden Sie niemals Folien, die für die Kaltlaminierung vorgesehen sind.

Welches Maximalformat kann ich laminieren?

Das maximale Format ist DIN A3 (330 mm Breite). Das Laminiergerät verarbeitet Dokumente bis zu 0,8 mm Stärke.

Wie lange dauert das Aufheizen des Geräts?

Die Aufheizzeit beträgt ca. 4 bis 6 Minuten. Die grüne LED Ready leuchtet auf, wenn die Betriebstemperatur erreicht ist.

Wie behebe ich einen Folienstau?

Drücken Sie die REV-Taste (Rückwärts) auf dem Bedienfeld. Die Folie tritt durch den Einführschlitz wieder aus. Reinigen Sie anschließend die Walzen mit einem gefalteten Blatt Papier.

Kann ich feuchte Dokumente oder Metallgegenstände laminieren?

Nein, die Dokumente müssen trocken sein. Metallgegenstände können nicht laminiert werden, da sie das Gerät beschädigen würden.

Wie reinige ich das Laminiergerät?

Für die Walzen führen Sie ein gefaltetes Blatt Papier in den Einführschlitz ein, um Kleberückstände zu entfernen. Das Gehäuse kann mit einem feuchten Tuch und milder Seife gereinigt werden. Trennen Sie das Gerät vor der Reinigung immer vom Netz.

Was tun, wenn die rote Power-LED nicht leuchtet?

Überprüfen Sie, ob der Hauptschalter auf der Rückseite des Geräts und der Ein-/Ausschalter auf dem Bedienfeld auf ON stehen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich das Laminiergerät kontinuierlich betreiben?

Es wird empfohlen, das Gerät nicht länger als 2 Stunden ununterbrochen zu betreiben. Lassen Sie es nach längerem Gebrauch mindestens 30 Minuten abkühlen.

Wie lange beträgt die Garantiezeit für das Olympia A 8250 C?

Die Garantie beträgt 24 Monate ab Kaufdatum. Bewahren Sie den Kassenbon und die Originalverpackung auf. Bei Reklamationen wenden Sie sich an die Hotline unter 0180 5 007514.

Wie erziele ich ein perfektes Laminierergebnis?

Stellen Sie sicher, dass die Folie gerade eingeführt wird, die geschlossene Seite zuerst. Lassen Sie einen Rand von 3 bis 5 mm zwischen dem Dokument und dem Folienrand. Nach dem Laminieren können Sie das Dokument unter einem Buch glatt drücken.

BEDIENUNGSANLEITUNG A 8250 C OLYMPIA

DE AT CH Laminiergerät
GB IE CY Laminator
FR BE CH Plastifieuse
ES Aparato laminador
ITCH Plastificatrice
NL BE Lamineerapparaat
cz Laminátor

Olympia Business Systems Vertriebs GmbH Weg zum Wasserwerk 10 ♦ D-45525 Hattingen http://www.olympia-vertrieb.de (20.07.2009)

Deutsch DE AT CH

Wichtige Sicherheitsanweisungen....5

Wichtige Hinweise 6

Haftungsausschluss....6

Bestimmungsgemäße Verwendung 7

Leistungsmerkmale....7

Bedienelemente....8

Bedienung....9

Folienstau beheben 10

Pflege und Reinigung 10

Fehlerbehebung....11

Entsorgungshinweis....11

Garantie 12

English GB IE CY

Important Safety Information 13

Important Information....14

Technische gegevens....47

Bedieningselementen 48

Bediening 49

Vastgelopen folie losmaken....50

Konformitätserklärung / Declaration of Conformity....61

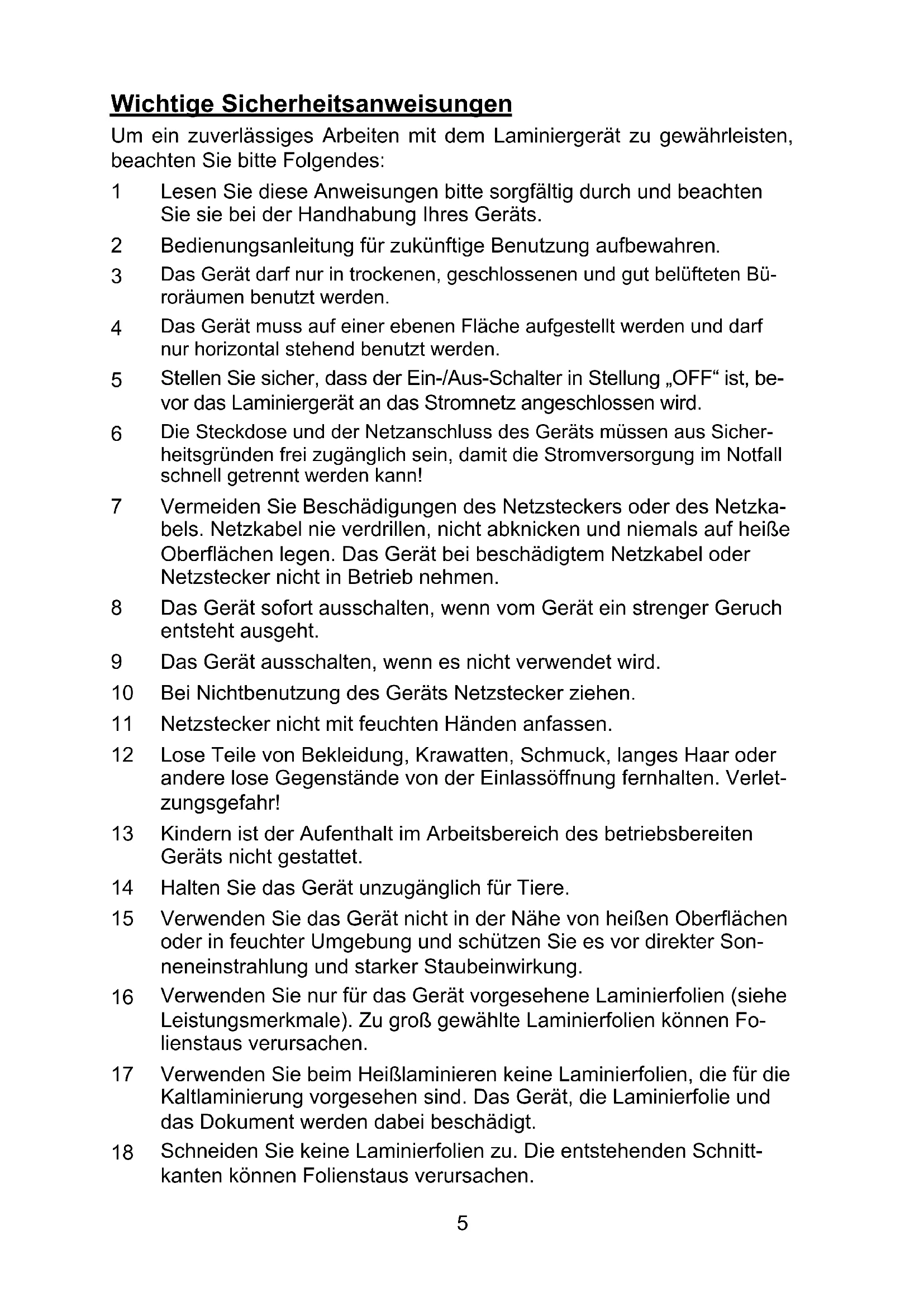

Wichtige Sicherheitsanweisungen

Um ein zuverlässiges Arbeiten mit dem Laminiergerät zu gewährleisten, beachten Sie bitte Folgendes:

1 Lesen Sie diese Anweisungen bitte sorgfältig durch und beachten Sie sie bei der Handhabung Ihres Geräts.
2 Bedienungsanleitung für zukünftige Benutzung aufbewahren.
3 Das Gerät darf nur in trockenen, geschlossenen und gut belüfteten Büroräumen benutzt werden.
4 Das Gerät muss auf einer ebenen Fläche aufgestellt werden und darf nur horizontal stehend benutzt werden.
5 Stellen Sie sicher, dass der Ein-/Aus-Schalter in Stellung „OFF“ ist, bevor das Laminiergerät an das Stromnetz angeschlossen wird.
6 Die Steckdose und der Netzanschluss des Geräts müssen aus Sicherheitsgründen frei zugänglich sein, damit die Stromversorgung im Notfall schnell getrennt werden kann!
7 Vermeiden Sie Beschädigungen des Netzsteckers oder des Netzkabels. Netzkabel nie verdrillen, nicht abknicken und niemals auf heiße Oberflächen legen. Das Gerät bei beschädigtem Netzkabel oder Netzstecker nicht in Betrieb nehmen.
8 Das Gerät sofort ausschalten, wenn vom Gerät ein strenger Geruch entsteht ausgeht.
9 Das Gerät ausschalten, wenn es nicht verwendet wird.
10 Bei Nichtbenutzung des Geräts Netzstecker ziehen.
11 Netzstecker nicht mit feuchten Händen anfassen.
12 Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände von der Einlassöffnung fernhalten. Verletzungsgefahr!
13 Kindern ist der Aufenthalt im Arbeitsbereich des betriebsbereiten Geräts nicht gestattet.
14 Halten Sie das Gerät unzugänglich für Tiere.
15 Verwenden Sie das Gerät nicht in der Nähe von heißen Oberflächen oder in feuchter Umgebung und schützen Sie es vor direkter Sonneneinstrahlung und starker Staubeinwirkung.
16 Verwenden Sie nur für das Gerät vorgesehene Laminierfolien (siehe Leistungsmerkmale). Zu groß gewählte Laminierfolien können Folienstaus verursachen.
17 Verwenden Sie beim Heißlaminieren keine Laminierfolien, die für die Kaltlaminierung vorgesehen sind. Das Gerät, die Laminierfolie und das Dokument werden dabei beschädigt.
18 Schneiden Sie keine Laminierfolien zu. Die entstehenden Schnittkanten können Folienstaus verursachen.

19 Verwenden Sie keine verschmutzten Laminierfolien. Reinigen Sie diese ggf. zuvor mit einem weichen leicht feuchten Tuch.
20 Metallische Gegenstände können nicht laminiert werden.
21 Laminieren Sie mit diesem Gerät keine hitzeempfindlichen Materialien, wie z. B. Thermopapier.
22 Beim Laminieren von feuchten Dokumenten erzielen Sie schlechte Laminierergebnisse.
23 Zwischen jedem Laminiervorgang müssen mindestens 15 Sekunden Pause liegen.
24 Betreiben Sie das Gerät nicht länger als zwei Stunden am Stück. Lassen Sie das Gerät danach mindestens 30 Minuten abkühlen.
25 Transportieren Sie nur ein abgekühltes Gerät.
26 Fassen Sie nicht auf heiße Teile des Geräts. Verbrennungsgefahr! Vorsicht auch im Umgang mit der laminierten Folie. Sie ist sehr heiß!
27 Vor dem Reinigen des Geräts das Gerät immer erst ausschalten und dann den Netzstecker ziehen. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.

Wichtige Hinweise

Wenn sehr weiche Materialien (wie z. B. Servietten) oder kleine Formate laminiert werden sollen, dann empfehlen wir zur Vermeidung von möglichen Staus das Laminiergut zusätzlich in ein gefaltetes Blatt Papier zu legen. Dieses muss mit der Knickkante voran in das Laminiergerät eingeführt werden.

Ausweise und Dokumente können ihre Gültigkeit verlieren, wenn sie lami-niert werden, weil die Dokumentenechtheit anschließend nicht mehr über-prüfbar ist.

Falls Sie das Laminiergerät an andere Personen weitergeben, legen Sie bitte immer diese Gebrauchsanweisung dazu.

Haftungsausschluss

Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und ggf. dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus diesem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produkts ohne vorherige Ankündigung jederzeit zu ändern.

Bestimmungsgemäße Verwendung

Mit diesem Laminiergerät können Heißlaminierfolien mit einer Dicke von 80 bis 250 µm und einer maximalen Größe von DIN A3 bearbeitet werden. Damit können Bilder, Karten, Dokumente, Papier usw. von max. 0,8 mm Dicke und einem Gewicht von 70 bis 80 g/m² laminiert werden.

Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Leistungsmerkmale

Schutz und Veredelung für Ihre Dokumente.

Laminiert Fotos, Dokumente, Grafiken usw. bis Größe DIN A3.

Das Gerät arbeitet mit 4 Heizwalzen, hat eine schnelle Aufwärmzeit und la- miniert ohne Träger.

• 2 LED-Lampen zeigen die Betriebszustände an
- Automatische Abschaltung bei Überhitzung
- Hochwertiges Heizsystem verhindert Schlieren- und Blasenbildung
- Aufwärmzeit nur ca. 4 - 6 Minuten
- Abkühlzeit auf Zimmertemperatur ca. 30 Minuten
- Folienstärke von mindestens 80 µm und maximal 250 µm

Laminiersystem: Hot-Roller Technik, 4 Transportwalzen

Maximale Laminierbreite: 330 mm

Maximale Laminierdicke: 0,8 mm

Laminiergeschwindigkeit: 0,8 m/min

Spannungsversorgung: 220 - 240 Volt / 50 Hz

Stromaufnahme: 5,5 A

Abmessungen (L x B x H): 541 x 213 x 139 mm

Gewicht: ca. 6,7 kg

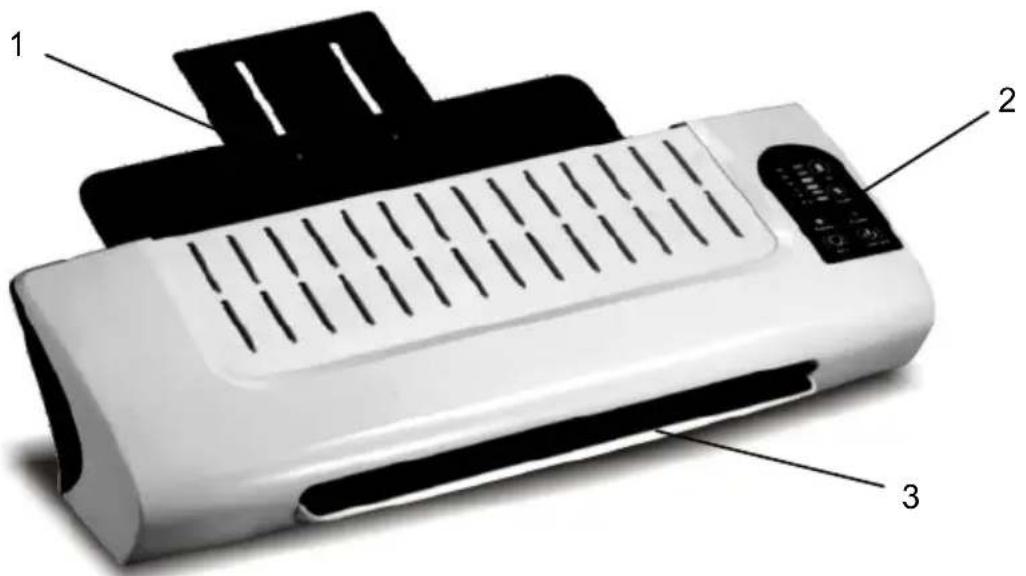

1 2 3

1 Folienausgang

2 Bedienfeld

3 Einführschlitz

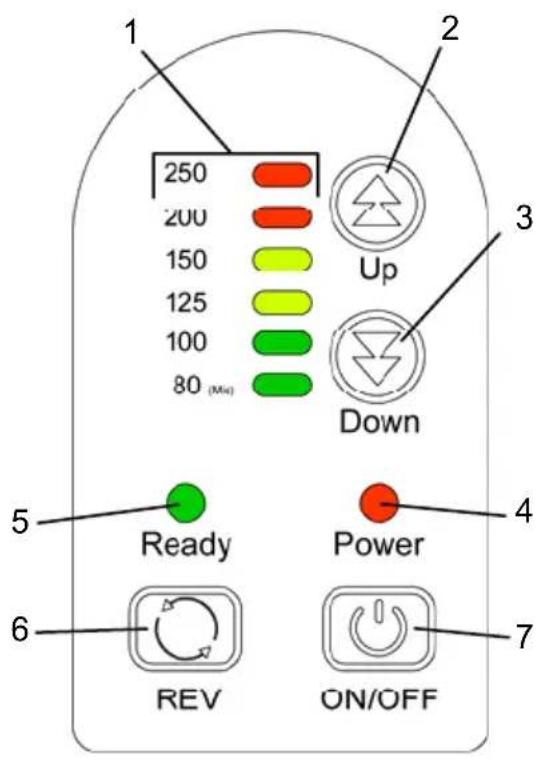

1 250 200 150 125 100 80 (Mio) Up Down 3 5 Ready Power 6 REV ON/OFF 4 7

1 Anzeige für Foliendicke
2 Aufwärtstaste
3 Abwärtstaste
4 Rote LED: Gerät ist eingeschaltet.
5 Grüne LED: Gerät ist betriebsbereit.
6 Taste für Rückwärtslauf
7 Ein-/Aus-Schalter

Bedienung

1. Schließen Sie das Stromkabel an eine gut zugängliche Standardsteck-dose an.

Achtung: Prüfen Sie, ob die Spannungsangabe des Geräts mit der Ihres Stromnetzes übereinstimmt (220 - 240 V / 50 Hz).

1. Schalten Sie den Netzschalter auf der Geräterückseite und den Ein-/Aus-Schalter (ON/OFF) auf dem Bedienfeld ein.
2. Der Antriebsmotor für die Transportwalzen läuft an, die rote LED (Power) leuchtet und die Aufwärmphase beginnt.
3. Nach 4-6 Minuten ist die korrekte Betriebstemperatur erreicht und die grüne LED (Ready) leuchtet.
4. Stellen Sie über die Auf- und Abwärtstasten die Foliendicke der Laminierfolie ein, welche Sie verwenden wollen.

Hinweis: Verwenden Sie nur Laminierfolien von mindestens 80 m und maximal 250 m.

1. Legen Sie das Laminiergut so in die Laminierfolie ein, dass auf jeder Seite etwa 3 - 5 mm Abstand vom Folienrand vorhanden ist.

Achtung: Verwenden Sie ausschließlich Heißlaminierfolien.

1. Führen Sie die Laminierfolie zusammen mit dem Laminiergut in den Einführschlitz des Laminiergeräts ein. Die geschlossene Seite der Folie ist hierbei zuerst einzuschieben. Die Folie samt Inhalt wird automatisch eingezogen und verschweißt.

Hinweis: Um ein Falten der Laminierfolie zu vermeiden, darf die offene Seite der Laminierfolie niemals zuerst in den Einführschlitz einführt werden.

Achtung: Die austretende Folie ist nach dem Laminieren sehr heiß und weich. Daher mit dem laminierten Produkt vorsichtig umgehen.

Hinweis: Zum Ebnen kann das laminierte Produkt mit einem Buch oder einem anderen schweren, ebenen Gegenstand glatt gepresst werden.

Hinweis: Bei anhaltender Nutzung des Geräts kann es vorkommen, dass die blaue LED zwischenzeitig leuchtet, sobald das Gerät nachheizt. Die Qualität des Laminiervorgangs wird dadurch jedoch nicht beeinflusst.

Folienstau beheben

Dieses Laminiergerät ist mit einer Taste für Rückwärtslauf (REV) ausgerüstet, um Folienstaus schnell wieder beheben zu können.

1. Beim Blockieren der Folie die Rücklauftaste REV betätigen.
2. Die gestaute Folie löst sich und kommt vorne am Einführschlitz heraus.
3. Danach muss das Gerät wahrscheinlich mehrmals, wie unter Abschnitt „Pflege und Reinigung“ beschrieben, gereinigt werden.
4. Falls sich Folienstaus ständig wiederholen oder sich gestaute Folie nicht mehr aus dem Laminiergerät ziehen lässt, wenden Sie sich bitte an unsere Hotline (siehe Garantie).

Pflege und Reinigung

Ablagerungen und Klebereste an den Transportwalzen können das Lami- nierergebnis beeinflussen. Darum müssen die Transportwalzen regelmäßig nach der Benutzung gereinigt werden:

Hierzu ein gefaltetes Blatt Papier in den Einführschlitz einführen. Klebereste werden vom austretenden Papier mitgenommen. Den Vorgang mehrmals wiederholen.

Vor dem feuchten Reinigen des Geräts immer den Netzstecker ziehen. Falls erforderlich, kann das Gehäuse mit einem in milder Seife und klarem Wasser getränkten Tuch gereinigt werden. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.

Fehlerbehebung

Fehler	Lösungen
Rote LED (POWER) leuchtet nichtGerät reagiert nicht	Prüfen Sie, ob der Netzschalter an der Rückseite des Geräts eingeschaltet wurde. Ferner prüfen Sie, ob der Einschalter auf dem Bedienfeld ebenfalls eingeschaltet ist.Falls der Fehler nicht behoben wurde, wenden Sie sich an unsere Hotline.
FolienstauPrüfen Sie die Größeder verwendeten Laminierfolie.Benutzen Sie nur Laminierfolien in der angegebenen Größe.Stellen Sie sicher, dass die Laminierfolie gerade in das Gerät eingeführt wurde.Um den Stau zu beheben, folgen Sie den Anweisungen unter Abschnitt „Folienstau beheben“.
Laminierte Folie ist nicht vollständig durchsichtig	Laminieren Sie dieselbe Folie erneut, um das Laminierergebnis zu verbessern.

Die Konformität mit den

EU-Richtlinien wird durch das

CE-Zeichen bestätigt.

Entsorgungshinweis

Das nebenstehende Symbol bedeutet, dass dieses Produkt nach der Lebenszeit zu einem für den Endanwender verfügbaren Rücknahme- oder getrenntem Sammelsystem zurückgebracht werden muss. Dieses Symbol gilt nur in den Staaten der EWR. EWR = Europäischer Wirtschaftsraum, welcher die EU Mitgliedstaaten plus den Staaten Norwegen, Island und Liechtenstein umfasst.

Garantie

Bitte unbedingt aufbewahren!

Liebe Kundin, Lieber Kunde,

wir freuen uns, dass Sie sich für das Olympia Laminiergerät A 8250 C entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514 (0,14 € / Minute)

Oft kann unser Fachpersonal telefonisch helfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Servicecenter Hattingen Weg zum Wasserwerk 10 45525 Hattingen

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen Ihre Olympia Business Systems Vertriebs GmbH

Important Safety Information

Weg zum Wasserwerk 10

45525 Hattingen

Yours faithfully Olympia Business Systems Vertriebs GmbH

Servicecenter Hattingen Weg zum Wasserwerk 10 D45525 Hattingen

Weg zum Wasserwerk 10

45525 Hattingen

Weg zum Wasserwerk 10

45525 Hattingen

Servicecenter Hattingen Weg zum Wasserwerk 10 45525 Hattingen (D)

Weg zum Wasserwerk 10

45525 Hattingen

Konformitätserklärung / Declaration of Conformity

Olympia A 8250 C

D Der Hersteller erklärt hiermit, dass das Gerät mit den Bestimmungen der Richtlinien und Normen übereinstimmt:

OLYMPIA Business Systems Vertriebs GmbH

Weg zum Wasserwerk 10

45525 Hattingen

Phone: 0 23 24 / 68 01-0

Fax: 0 23 24 / 68 01-99

E-Mail: [e-mail]

Hattingen, Juli 2009

Ort, Datum

Name und Unterschrift

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein. Wir behalten uns inhaltliche und technische Änderungen vor.
