BEDIENUNGSANLEITUNG HC451220EB AEG-ELECTROLUX

4.4 Automatisch opwarmen

9. TECHNISCHE INFORMATIE

Model HC451220EB Prod.Nr. 941 560 805 00

Typ 55 FED 01 AU 220 - 240 V 50 - 60 Hz

Model HC451220EB Prod.Nr. 941 560 805 00

Typ 55 FED 01 AU 220 - 240 V 50 - 60 Hz

Ser.Nr. ..... 3,7 kW

AEG

Cooking zones power

Model HC451220EB Prod.Nr. 941 560 805 00

Typ 55 FED 01 AU 220 - 240 V 50 - 60 Hz

Ser.Nr. ..... 3,7 kW

AEG

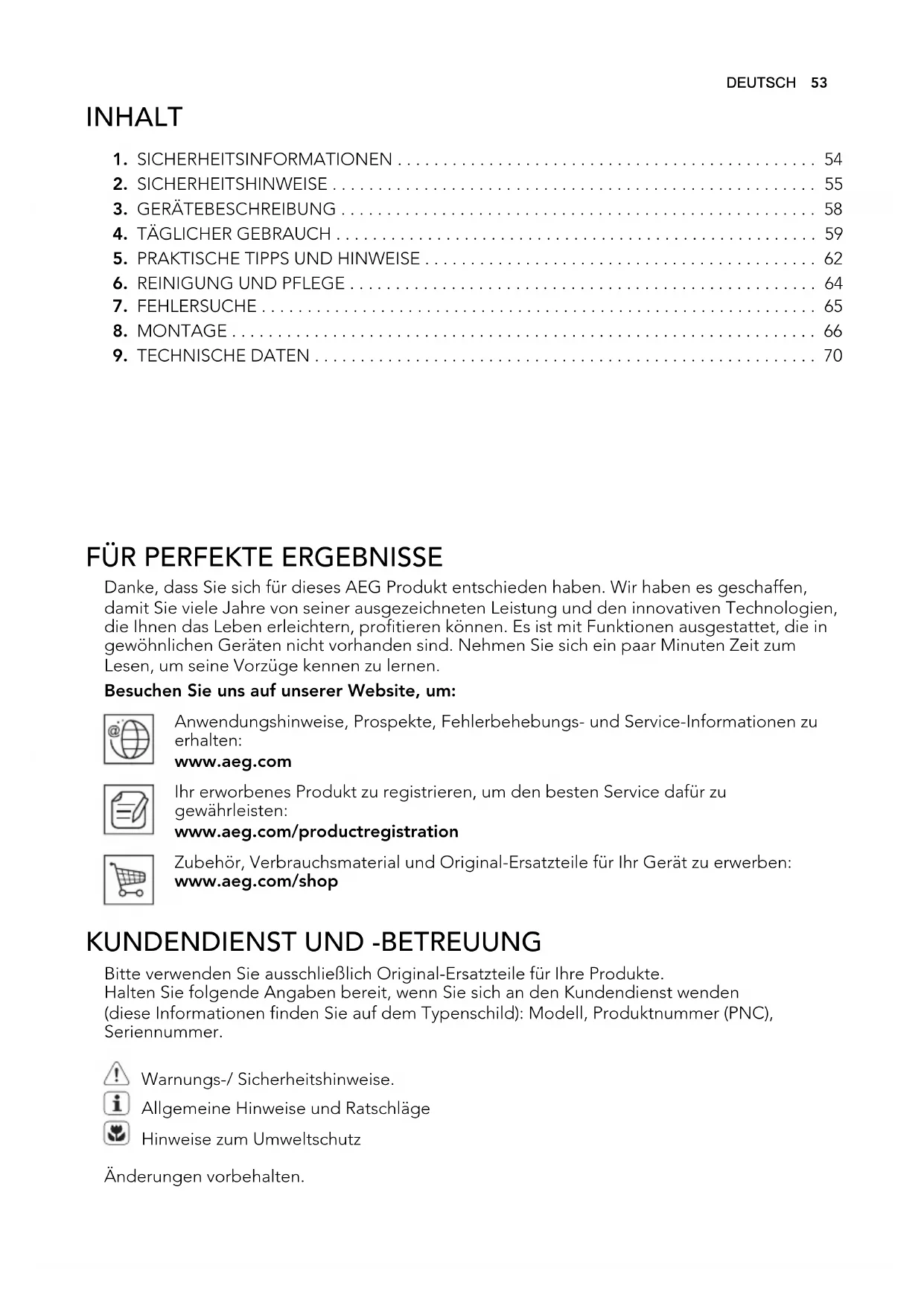

1. SICHERHEITSINFORMATIONEN 54
2. SICHERHEITSHINWEISE 55
3. GERÄTEBESCHREIBUNG 58
4. TÄGLICHER GEBRAUCH 59
5. PRAKTISCHE TIPPS UND HINWEISE 62
6. REINIGUNG UND PFLEGE 64
7. FEHLERSUCHE 65
8. MONTAGE....66
9. TECHNISCHE DATEN 70

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNUNG!

Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!
• Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.

2. SICHERHEITSHINWEISE

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Achten Sie darauf, dass zwischen der Arbeitsplatte und der Gerätefrontseite ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands

entstehen, sind von der Garantie ausgenommen.

- Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.

• Das Gerät muss geerdet sein.

- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.

- Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netz-kabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.

- Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

- Kabel zugentlasten.

- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.

- Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

- Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen

aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

2.2 Gebrauch

WARNUNG!

Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

- Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

- Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.

- Schalten Sie die Kochzonen nach je- dem Gebrauch aus. Verlassen Sie sich nicht auf die Topferkennung.

- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

- Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.

- Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

- Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.

WARNUNG!

Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  • Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei

niedrigeren Temperaturen als frisches Öl einen Brand verursachen.

- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.

• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

2.4 Entsorgung

WARNUNG!

Verletzungs- oder Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden Sie sich an die zuständige kommunale Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

2.3 Reinigung und Pflege

WARNUNG!

Das Gerät könnte beschädigt werden.

3. GERÄTEBESCHREIBUNG

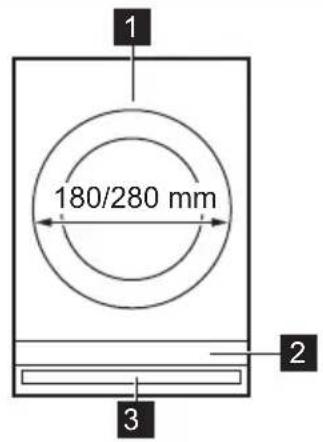

3.1 Allgemeine Übersicht

1 180/280 mm 2 3

1 Induktionskochzone
2 Glasleiste
3 Bedienfeld

3.2 Bedienfeldanordnung

32 4 5 6 88 14 STOP + GO - + 0 3 5 8 10 14 P 11

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die eingeschalteten Funktionen.

Sensorfeld Funktion
1	➊	Ein- und Ausschalten des Geräts.
2		Verriegelung/Entriegelung des Bedienfelds.
3	Timer-Anzeige Anzeige der Zeit in Minuten.
4		Zeigt an, dass der Garzeitmesser eingeschaltet ist.
5		Zeigt an, dass der Kurzzeitmesser oder der Kurzzeitwecker eingeschaltet sind.
6	Anzeige der Kochstufe Zeigt die Kochstufe an.
7	P	Einschalten der Power-Funktion.
8	Die Bedienleiste Einstellen der Kochstufe.
9	+/-	Erhöhen oder Verringern der Zeit.
10		Einstellen der Uhrfunktion.
11	STOP+GO	Ein- und Ausschalten der Funktion STOP+GO.

3.3 Anzeige der Kochstufen

Anzeige Beschreibung
0	Die Kochzone ist ausgeschaltet.
1 - 14	Die Kochzone ist eingeschaltet.
u	Die Funktion Warmhalten/ STOP ist eingeschaltet.
A	Die Ankochautomatik ist eingeschaltet.
P	Die Power-Funktion ist eingeschaltet.
E + Zahl	Eine Störung ist aufgetreten.
≡ / ∅	OptiHeat Control (3-stufige Restwärmeanzeige): Weitergaren/Warmhalten/Restwärme.
L	Die Sperre/Kindersicherung ist aktiviert.
F	Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone.
-	Die Abschaltautomatik ist aktiviert.

3.4 OptiHeat Control (Restwärmeanzeige, 3-stufig)

WARNUNG!

Es besteht Verbrennungsgefahr durch Restwärme!

OptiHeat Control zeigt die Restwärme-stufe an. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

4. TÄGLICHER GEBRAUCH

4.1 Ein- und Ausschalten

Berühren Sie 1 Sekunde lang Ⓐum das Gerät ein- oder auszuschalten.

4.2 Abschaltautomatik

Mit dieser Funktion wird das Gerät in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet (☐).

• Nach dem Einschalten des Geräts wird keine Kochstufe gewählt.

• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt einige Male und das Gerät schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

• Das Gerät wird zu heiß (z. B. durch einen leergekochten Topf). Bevor Sie das Gerät erneut verwenden können, muss die Kochzone abgekühlt sein.
• Sie verwenden ungeeignetes Kochgeschirr. Das Symbol leuchtet und die

Kochzone wird automatisch nach 2 Minuten ausgeschaltet.

• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer gewissen Zeit leuchtet das Symbol ☐ auf und das Gerät wird ausgeschaltet. Siehe unten.
• Verhältnis zwischen der Kochstufe und den Zeiten der Abschaltautomatik:

• 📊, 📞 -36 Stunden
• 4 - 7 - 5 Stunden
• 8 - 9 - 4 Stunden
• 10 - 14 1,5 Stunden

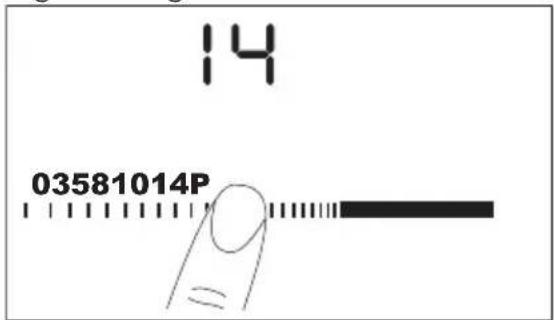

4.3 Kochstufe

Berühren Sie auf der Einstellskala die gewünschte Kochstufe. Fahren Sie mit dem Finger entlang der Skala, um die Einstellung zu ändern. Nehmen Sie den Finger erst von der Skala, wenn die richtige Kochstufe eingestellt ist. Das Display zeigt die eingestellte Kochstufe an.

14 03581014P

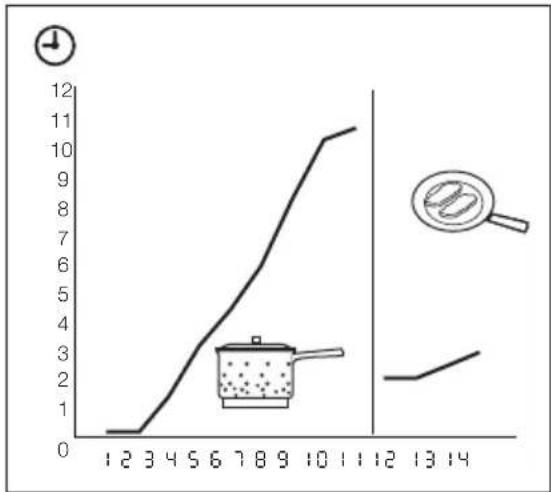

4.4 Ankochautomatik

Bei Verwendung der Ankochautomatik lässt sich die erforderliche Kochstufen-einstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe (siehe Diagramm) eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet. So schalten Sie die Ankochautomatik für eine Kochzone ein:

1. Berühren Sie R erscheint auf dem Display).
2. Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 3 Sekunden leuchtet auf dem Display. Ändern Sie die Kochstufe, um die Funktion abzuschalten.

4.5 Ein-/Ausschalten der Power-Funktion

Die Power-Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Die Power-Funktion wird für höchstens 10 Minuten aktiviert. Danach schaltet die Induktionskochzone automatisch auf Kochstufe 14 zurück. Berühren Sie zum Einschalten P, Aeuchtet auf. Berühren Sie zum Abschalten der Funktion eine der Kochstufen von 1-14.

4.6 Timer

Sie können die Timerfunktion mit auswählen.

Der Kurzzeitmesser

Mit dem Kurzzeitmesser stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll. Nach Ablauf der eingestellten Zeit wird die Kochzone automatisch ausgeschaltet.

Die Auswahl des Kurzzeitmessers ist möglich, wenn die Kochzone eingeschaltet und die Kochstufe eingestellt sind.

Wenn diese Funktion aktiviert ist, leuchtet 🔒 auf.

- Einschalten des Kurzzeitmessers: Berühren Sie + am Timer, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Anzeige der Kochzone langsam blinkt, wird die Zeit heruntergezählt.

• So wird die Restzeit angezeigt: Berühren Sie ⚠ wiederholt, bis Langezeigt wird. Im Display wird die Restzeit angezeigt.
• Ändern des Kurzzeitmessers: Berühren Sie ⏻ wiederholt, bis ♠ aufleuchtet, und berühren Sie dann + oder -
• Ausschalten des Kurzzeitmessers: Berühren Sie ⏻ wiederholt, bis ♠aufleuchtet, und berühren Sie dann —. Die Restzeit wird auf 00 heruntergezählt.

Nach Ablauf der eingestellten Zeit er- tönt ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.

- So schalten Sie den Signalton aus: Berühren Sie ⏻

Der Garzeitmesser

Mithilfe des Garzeitmessers kann kontrolliert werden, wie lange eine Kochzone in Betrieb ist.

• Wenn diese Funktion aktiviert ist, wird angezeigt.
• Einschalten des Garzeitmessers:

Berühren Sie ⏻.

Das Symbol 🏠 erlischt und ⓣ leuchtet auf.

• So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist: berühren Sie wiederholt ⏻, bis ⏻ angezeigt wird. Das Display zeigt die Einschaltdauer der Kochzone an.
• Ausschalten des Garzeitmessers: Berühren Sie 🙏 wiederholt, bis 🚫 aufleuchtet, und berühren Sie dann + . Das Symbol 🚫 erlischt und 🖱 leuchtet auf.
• Zurücksetzen des Garzeitmessers: Berühren Sie — . Die Zeit wird auf 00 heruntergezählt.

Wenn zwei Uhrfunktionen gleichzeitig in Betrieb sind, wird im Display zuerst der Garzeitmesser angezeigt.

Kurzzeitwecker.

Wenn die Kochzonen nicht in Betrieb sind, können Sie den Timer als Kurzzeitwecker verwenden. Berühren Sie 1 Berühren Sie 2 oder des Timers, um die Dauer einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signal und 3 blinkt.

- Ausschalten des Signaltons: Berühren Sie 🔊

4.7 STOP+GO

Mit der Funktion STOP werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe „Warmhalten“ (☐) geschaltet.

Ist STOP +GO aktiviert, lässt sich die Kochstufe nicht ändern.

Die Funktion +_GO unterbricht nicht die Timer-Funktion.

- Berühren Sie zur Aktivierung dieser Funktion STOP + GO. Das Symbol Leuchtet.

- Berühren Sie zur Deaktivierung der Funktion STOP + GO. Die zuvor ausgewählte Kochstufe wird eingestellt.

4.8 Verriegelung

Das Bedienfeld kann mit Ausnahme von ① verriegelt werden. So wird verhindert, dass die Kochstufe versehentlich geändert wird.

Stellen Sie zuerst die Kochstufe ein.

Berühren Sie zum Einstellen der Funktion. Das Symbol wird 4 Sekunden lang angezeigt.

Der Timer bleibt eingeschaltet.

Berühren Sie zum Ausschalten der Funktion. Die zuvor ausgewählte Kochstufe wird eingestellt.

Diese Funktion wird deaktiviert, sobald das Gerät ausgeschaltet wird.

4.9 Kindersicherung

Mit dieser Funktion wird ein versehentliches Bedienen des Kochfelds verhindert.

Einschalten der Kindersicherung

- Schalten Sie das Kochfeld mit ① ein. Stellen Sie keine Kochstufe ein.

• Berühren Sie 4 Sekunden lang ☐. Das Symbol ☐ leuchtet auf.
• Schalten Sie das Kochfeld mit ① aus.

Ausschalten der Kindersicherung

- Schalten Sie das Kochfeld mit ① ein. Stellen Sie keine Kochstufe ein. Berühren Sie 4 Sekunden lang □. Das Symbol □ leuchtet auf.

• Schalten Sie das Kochfeld mit ① aus.

Kindersicherung für einen einzelnen Kochvorgang außer Kraft setzen

- Das Kochfeld mit ① einschalten. Das Symbol ② leuchtet auf.

- Berühren Sie 4 Sekunden lang Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt benutzt werden.

- Nachdem das Kochfeld mit ① ausgeschaltet wurde, ist die Kindersicherung wieder aktiv.

Berühren Sie ① 3 Sekunden lang. Die Anzeigen leuchten auf und erlöschen. Berühren Sie ② 3 Sekunden lang. ③ leuchtet und der Signalton ist aktiviert. Berühren Sie +, ④ leuchtet auf, der Signalton ist deaktiviert. Haben Sie den Signalton deaktiviert, ertönt er nur in folgenden Fällen:

• Bei der Berührung von ①.
• Bei Ablauf des Kurzzeitweckers.
• Bei Ablauf des Kurzzeitmessers.
  • Das Bedienfeld ist bedeckt.

Aktivieren des Signaltons

Schalten Sie das Gerät aus. Berühren Sie ① 3 Sekunden lang. Die Anzeigen leuchten auf und erlöschen. Berühren Sie ② 3 Sekunden lang. ③ leuchtet, da der Signalton deaktiviert ist. Berühren Sie +, ④ leuchtet. Der Signalton ist aktiviert.

4.10 OffSound Control (Aktivierung und Deaktivierung des Signaltons)

Deaktivieren des Signaltons

Schalten Sie das Gerät aus.

5. PRAKTISCHE TIPPS UND HINWEISE

Benutzen Sie für die Induktions-Kochzonen nur geeignetes Kochgeschirr.

5.1 Kochgeschirr für Induktionskochzonen

Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

Materialien

• Geeignet: Gusseisen, Stahl, emailierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktions-Kochfelder, wenn...

• ... eine geringe Wassermenge darin auf einer Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell zu kochen beginnt.
• ... ein Magnet vom Geschirrboden angezogen wird.

Der Boden des Kochgeschirrs sollte so dick und plan wie möglich sein.

5.2 Betriebsgeräusche

Wenn Sie folgendes Geräusch hören:

• Prasseln: besteht das Kochgeschirr aus verschiedenen Materialien (Sandwichkonstruktion).
• Pfeifen: nutzen Sie eine oder mehrere Kochzonen mit hohen Leistungen, und das Kochgeschirr besteht aus verschiedenen Materialien (Sandwichkonstruktion).
• Summen: nutzen Sie eine oder mehrere Kochzonen mit hohen Leistungen.
• Klicken: es erfolgen elektronische Schaltvorgänge.
• Zischen, Surren: das Gebläse ist in Betrieb.

Die beschriebenen Geräusche sind normal und weisen nicht auf einen Defekt hin.

5.3 Energie sparendes Kochen

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.

5.4 Öko Timer (Eco-Timer)

Um Energie zu sparen, schaltet sich die Kochzonenheizung vor dem Signal des Kurzzeitmessers ab. Die Reduzierung der Wärmeleistung hängt von der Kochstufe und der Gardauer ab.

5.5 Anwendungsbeispiele zum Kochen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear.

Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an.

Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Kochstu-fe	Verwendung: Zeit Tipps Nennleis- tungsaufnahme
1	Zum Warmhalten von Speisen	Nach Be-darf	Benutzen Sie einen Deckel	3 %
1 - 3	Sauce Hollandaise, schmelzen: Butter, Schokolade, Gelatine	5 - 25 Min. Ab und zu umrühren 3 – 8 %
1 - 3	Stocken: Luftiges Omelett, gebackene Eier	10 - 40 Min. Mit Deckel garen 3 – 8 %
3 - 5	Köcheln von Reis und Milchgerichten, Erhit- zen von Fertiggerich- ten	25 - 50 Min. Mindestens doppel- te Menge Flüssigkeit zum Reis geben, Milchgerichte zwi- schendurch umrüh- ren		8 – 13 %
5 - 7	Dünsten von Gemüse, Fisch, Fleisch	20 - 45 Min. Einige Esslöffel Flüss- sigkeit hinzugeben		13 – 18 %
Kochstu-fe	Verwendung: Zeit Tipps Nennleis-			tungsauf-nahme
7 - 9	Dampfgaren von Kar-toffeln	20 - 60 Min.	Max. 1⁄4 l Wasser für 750 g Kartoffeln ver-wenden	18 – 25 %
7 - 9	Kochen größerer Spei-semengen, Eintopfge-richte und Suppen	60 - 150 Min.	Bis zu 3 l Flüssigkeit plus Zutaten	18 – 25 %
9 - 12	Bei geringer Hitze an-braten: Schnitzel, Cor-don bleu, Koteletts, Frikadellen, Bratwürs-te, Leber, Mehlschwit-ze, Eier, Pfannkuchen, Donuts	Nach Be-darf	Nach der Hälfte der Zeit wenden	25 – 45 %
12 - 13	Bei starker Hitze an-braten: Rösti, Lenden-stücke, Steaks	5 - 15 Min.	Nach der Hälfte der Zeit wenden	45 – 64 %
14	Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes fri-tes			100 %
P	Aufkochen großer Mengen Wasser. Die Power-Manage-ment-Funktion ist eingeschaltet.

6. REINIGUNG UND PFLEGE

Reinigen Sie das Gerät nach jedem Gebrauch.

Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

WARNUNG!

Scharfe Gegenstände und scheuernde Reinigungsmittel können das Gerät beschädigen.

Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahl- oder Hochdruckreiniger.

Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts nicht.

So entfernen Sie Verschmutzungen:

1. – Sofort entfernen: geschmolzener Kunststoff, Plastikfolie, zuckerhalti-

ge Lebensmittel. Andernfalls können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsscha- ber für Glas. Den Reinigungsscha- ber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

- Entfernen, nachdem sich das Gerät ausreichend abgekühlt hat: Kalk- und Wasserränder, Fett-spritzer, metallisch schimmernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

1. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.
2. Am Ende das Gerät mit einem trockenen Tuch abreiben.

WARNUNG!

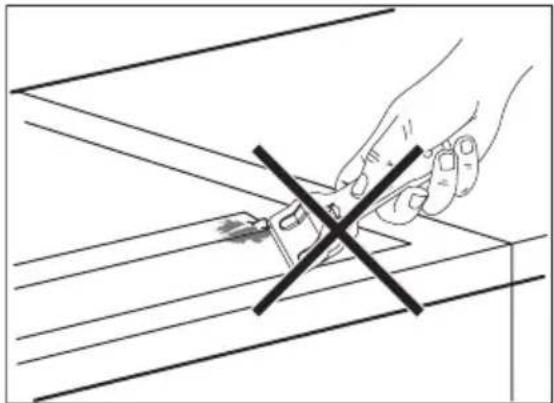

Glasleiste

- Verwenden Sie keinen Schaber oder scharfe Objekte zur Reinigung der Glasleiste und des Zwischenraums zwischen ihr und der Glaskeramik. Die Glasleiste ist mit der Glaskeramikplatte verbunden.

- Stellen Sie keine Töpfe auf die Glasleiste.

- Stellen Sie sicher, dass die Pfannen und Töpfe die Glasleiste nicht berühren.

7. FEHLERSUCHE

Problem Mögliche Ursache und Abhilfe
Das Gerät kann nicht eingeschaltet oder bedient werden.	Zwei oder mehr Sensorfelder wurden gleichzeitig berührt. Berühren Sie nur ein einzelnes Sensorfeld.Wasser- oder Fettspritzer befinden sich auf dem Bedienfeld. Reinigen Sie das Bedienfeld.Schalten Sie das Gerät erneut ein und stellen Sie innerhalb von 7 Sekunden die Kochstufe ein.Die Kindersicherung, die Tastensperre oder STOP +GO ist eingeschaltet. Siehe Kapitel „Täglicher Gebrauch“.
Wird das Gerät ausgeschaltet, ist ein Signalton zu hören.	Mindestens ein Sensorfeld wurde bedeckt. Entfernen Sie den Gegenstand von den Sensorfeldern.
Die Restwärmeanzeige funktioniert nicht.	Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war. Sollte die Kochzone eigentlich heiß sein, wenden Sie sich bitte an Ihren Kundendienst.
Die Kochstufe schaltet zwischen zwei Kochstufen um.	Die Power-Management-Funktion ist eingeschaltet. Siehe den Abschnitt „Power-Management“.
Ein Signal ertönt und das Gerät schaltet sich ein und wieder aus. Nach 5 Sekunden ertönt ein weiteres Signal.	Sie haben Bedeckt. Entfernen Sie den Gegenstand vom Sensorfeld.
leuchtet auf.F leuchtet auf.	Die Abschaltautomatik hat ausgelöst. Schalten Sie das Gerät aus und wieder ein.Es befindet sich kein Kochgeschirr auf der Kochzone. Stellen Sie Kochgeschirr auf die Kochzone.Ungeeignetes Kochgeschirr. Verwenden Sie geeignetes Kochgeschirr.Der Durchmesser des Kochgeschirrbodens ist für die Kochzone zu klein. Benutzen Sie eine kleinere Kochzone.
E und eine Zahl leuchten auf.	Im Gerät ist ein Fehler aufgetreten.Trennen Sie das Gerät eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. WennErneut aufleuchtet, benachrichtigen Sie den Kundendienst.
EY leuchtet auf.	Im Gerät ist ein Fehler aufgetreten, da ein Kochgeschirr leer gekocht ist. Der Überhitzungsschutz der eingeschalteten Kochzone hat ausgelöst. Die Abschaltautomatik hat ausgelöst.Schalten Sie das Gerät aus. Entfernen Sie das heiße Kochgeschirr. Schalten Sie nach ca. 30 Sekunden die Kochzone wieder ein.E4sollte erlöschen, die Restwärmeanzeige kann jedoch noch leuchten. Lassen Sie das Kochgeschirr abkühlen und überprüfen Sie es anhand der Angaben im Abschnitt „Kochgeschirr für Induktionskochzonen“.
Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren.	Der Signalton ist ausgeschaltet.Schalten Sie den Signalton ein (siehe „Einschalten des Signaltons“).

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Typenschild, den dreistelligen Code für die Glaskeramik (befindet sich in der Ecke des Kochfelds) und die angezeigte Fehlermeldung an.

Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

8. MONTAGE

WARNUNG!

Siehe Sicherheitshinweise.

Vor der Montage

Notieren Sie vor der Montage des Geräts alle Daten, die Sie unten auf dem

Typenschild finden. Das Typenschild befindet sich unten am Gerätegehäuse.

• Modell ....
• Produktnummer (PNC)
• Seriennummer ......

8.1 Einbaugeräte

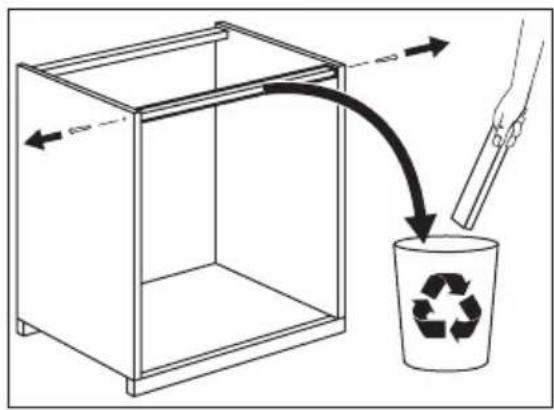

- Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

8.2 Anschlusskabel

• Das Gerät wird mit dem Anschlusskabel geliefert.
• Ein beschädigtes Netzkabel muss durch ein entsprechendes Spezialkabel (Typ H05BB-F Tmax 90 °C oder höher) ersetzt werden. Wenden Sie sich an den Kundendienst.

8.3 Anbringen der Dichtung.

- Reinigen Sie die Arbeitsplatte im Ausschnittbereich.

- Kleben Sie das mitgelieferte Dichtungsband umlaufend auf der Unterseite des Geräts entlang des äußeren Randes der Glaskeramikscheibe auf. Dehnen Sie es nicht. Die Schnittstelle muss in der Mitte einer Seite liegen. Wenn Sie es zuschneiden (geben Sie einige mm hinzu), drücken Sie die beiden Enden zusammen.

Wenn Sie den Zubehörrahmen C-FRAME verwenden, lesen Sie zuerst die mit dem Rahmen mitgelieferte Anleitung, bevor Sie das Gerät montieren.

8.4 Montage

• Dichten Sie den Spalt zwischen der Arbeitsplatte und der Glaskeramik mit Silikon ab.
• Geben Sie etwas Seifenlauge auf das Silikon.

- Entfernen Sie das überschüssige Silikon mit einem Schaber.

8.5 Montage von mehr als einem Gerät

Mitgelieferte Teile: Verbindungsleiste(n), hitzebeständiges Silikon, Gummi-profil, Dichtungsstreifen.

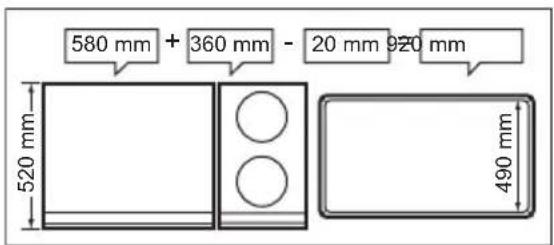

580 mm + 360 mm - 20 mm 920 mm 520 mm 490 mm

Montage von mehr als einem Gerät

Verwenden Sie nur spezielles, hitzebeständiges Silikon.

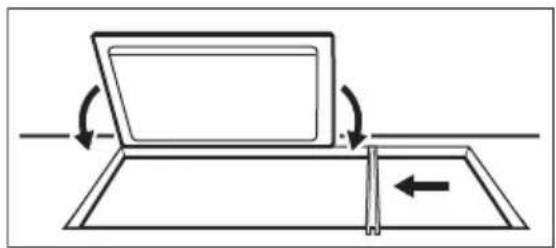

Arbeitsplattenausschnitt

Abstand zur Wand: min. 50 mm Tiefe: 490 mm

Breite: Addieren Sie die Breiten aller einzubauenden Geräte und subtrahieren Sie 20 mm (siehe auch „Übersicht über alle Gerätebreiten“).

1. Legen Sie den Arbeitsplattenausschnitt fest und sägen Sie ihn aus.
2. Legen Sie die Geräte nacheinander mit der Rückseite nach oben auf eine weiche Fläche, zum Beispiel eine Decke.

1. Kleben Sie den Dichtungsstreifen umlaufend auf der Unterseite des Geräts entlang des äußeren Randes der Glaskeramik auf.
2. Schrauben Sie die Befestigungsplatten locker in die entsprechenden Öffnungen im Schutzkasten ein.
3. Setzen Sie das erste Gerät in den Arbeitsplattenausschnitt ein. Setzen Sie die Verbindungsleiste in den Ausschnitt und drücken Sie diese bis zur Hälfte der Breite gegen das Gerät.
4. Drehen Sie die Befestigungsplatten von unterhalb der Arbeitsplatte locker und auf der Verbindungsleiste ein.
5. Setzen Sie das nächste Gerät in den Arbeitsplattenausschnitt ein. Stellen Sie sicher, dass die Vorderkanten der Geräte auf der gleichen Höhe sind.
6. Ziehen Sie die Schrauben der Befestigungsplatte/Haltegreifer an.
7. Dichten Sie den Spalt zwischen der Arbeitsplatte und den Geräten sowie den Spalt zwischen den Geräten mit Silikon ab.
8. Geben Sie etwas Seifenlauge auf das Silikon.
9. Drücken Sie das Gummiprofil kraftvoll gegen die Glaskeramik und führen Sie es langsam um den Ausschnitt.
10. Berühren Sie das Silikon nicht, bevor es ausgehärtet ist. Dies kann einen Tag dauern.
11. Entfernen Sie das überschüssige Silikon vorsichtig mit einer Rasierklinge.
12. Reinigen Sie die Glaskeramikoberfläche.

9. TECHNISCHE DATEN

Model HC451220EB Prod.Nr. 941 560 805 00

Typ 55 FED 01 AU 220 - 240 V 50 - 60 Hz

Kochzone Nennleistung (höchste Kochstufe) [W]	Power-Funktion eingeschaltet [W]	Max. Ein-schaltdauer der Power-Funktion [Min.]	Min. Kochgeschirrdurch-messer [mm]
Mitte vorn — 180/280 mm	1800/3500 W 2800/3700 W 5 145

10. UMWELTTIPPS

Recyceln Sie Materialien mit dem

Symbol ⚙. Entsorgen Sie die

Verpackung in den entsprechenden

Recyclingbehältern.

Recyceln Sie zum Umwelt- und

Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie

Geräte mit diesem Symbol ✉ nicht

mit dem Hausmüll. Bringen Sie das

Gerät zu Ihrer örtlichen Sammelstelle

oder wenden Sie sich an Ihr

Gemeindeamt.

CE
