PXY801DW4E - Herd BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Herd
Marke	Bosch
Modell	PXY801DW4E
Stromversorgung	Elektrisch (Kochfeld)
Art des Kochfelds	Induktion (kabelloser Temperatursensor)
Kabelloser Temperatursensor	Ja, mit CR2032 Batterie
Anzahl der Kochzonen	Nicht angegeben, aber mit Assistenzfunktionen kompatibel
Hauptfunktionen	Assistiertes Kochen mit Temperatursensor, Warmhalten, automatische Abschaltung
Silikon-Patch	Inklusive, zur Befestigung des Sensors am Topf
Sensor-Batterie	CR2032, austauschbar
Reinigung des Sensors	Feuchtes Tuch, nicht ins Wasser tauchen
Reinigung des Patches	Spülmaschinengeeignet
Sensorfenster	Mit weichem Tuch oder Wattestäbchen und Glasreiniger reinigen
Sicherheit - Kinder	Nicht mit dem Gerät spielen, Reinigung durch Kinder ab 8 Jahren unter Aufsicht
Sicherheit - Magnetismus	Mindestabstand von 10 cm für Träger elektronischer Implantate
Sicherheit - Temperatur	Sensor nach dem Kochen entfernen, nicht der Hitze aussetzen
Ersatzteile verfügbar	Temperatursensor (HEZ39050), Silikon-Patch (00577921)
Konformität	Richtlinie RED 2014/53/EU
Verwendungszweck	Haushalt, Zubereitung von Speisen und Getränken

Häufig gestellte Fragen - PXY801DW4E BOSCH

Wie klebe ich den Silikon-Patch auf den Topf?

Reinigen und entfetten Sie die Stelle mit Alkohol. Entfernen Sie die Schutzfolie vom Patch, kleben Sie ihn mit der beigelegten Schablone auf die Außenseite des Topfes. Drücken Sie die gesamte Fläche gut an und lassen Sie ihn 1 Stunde aushärten, bevor Sie den Topf verwenden.

Wie ersetze ich die Batterie des Temperatursensors?

Entfernen Sie die Silikonabdeckung an der Unterseite des Sensors, schrauben Sie die beiden Schrauben heraus, öffnen Sie das Gehäuse. Ersetzen Sie die alte Batterie durch eine neue CR2032-Batterie unter Beachtung der Polarität. Schließen und schrauben Sie wieder zu, setzen Sie dann die Abdeckung wieder auf.

Ist der Temperatursensor mit allen Töpfen kompatibel?

Ja, unter der Bedingung, dass der Silikon-Patch auf den Topf geklebt wird. Der Patch dient als Halterung für den Sensor. Für die ersten Verwendungen kleben Sie den Patch auf den ausgewählten Topf.

Wie reinige ich den kabellosen Temperatursensor?

Reinigen Sie den Sensor nur mit einem feuchten Tuch. Tauchen Sie ihn niemals ins Wasser, geben Sie ihn nicht in die Spülmaschine und vermeiden Sie scheuernde Reinigungsmittel.

Wie reinige ich das Sensorfenster?

Verwenden Sie ein weiches Tuch oder ein Wattestäbchen mit Glasreiniger, um Schmutz und Fettspritzer zu entfernen. Berühren Sie das Fenster nicht mit den Fingern und verwenden Sie keinen scheuernden Schwamm.

Kann der Silikon-Patch in die Spülmaschine?

Ja, der Silikon-Patch ist spülmaschinengeeignet. Reinigen und trocknen Sie ihn, bevor Sie ihn auf den Sensor kleben. Vermeiden Sie jedoch, den Topf mit dem Patch zu lange im Reinigungsmittel zu lassen.

Welche Sicherheitsvorkehrungen sollte ich mit dem Sensor treffen?

Der Sensor enthält eine Batterie und ist magnetisch. Personen mit elektronischen Implantaten sollten einen Mindestabstand von 10 cm einhalten. Entfernen Sie den Sensor nach dem Kochen und bewahren Sie ihn fern von Wärmequellen auf.

Wie verwende ich den Temperatursensor zum Kochen?

Setzen Sie den Sensor auf den auf den Topf geklebten Silikon-Patch. Stellen Sie sicher, dass die ausgewählte Kochzone zum Topf passt. Der Sensor überträgt die Temperatur an das Kochfeld für assistiertes Kochen. Konsultieren Sie das Kapitel "Kochassistenzfunktionen" der Anleitung.

Wo kann ich Ersatzteile wie den Sensor oder die Patches kaufen?

Die Teile sind im Fachhandel oder beim Bosch-Kundendienst erhältlich. Referenzen: Silikon-Patch (00577921) und Sensor + Patches (HEZ39050). Sie können auch auf www.bosch-eshop.com bestellen.

Was tun, wenn der Sensor nicht angeht?

Die Batterie ist wahrscheinlich leer. Ersetzen Sie sie durch eine hochwertige CR2032-Batterie. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG PXY801DW4E BOSCH

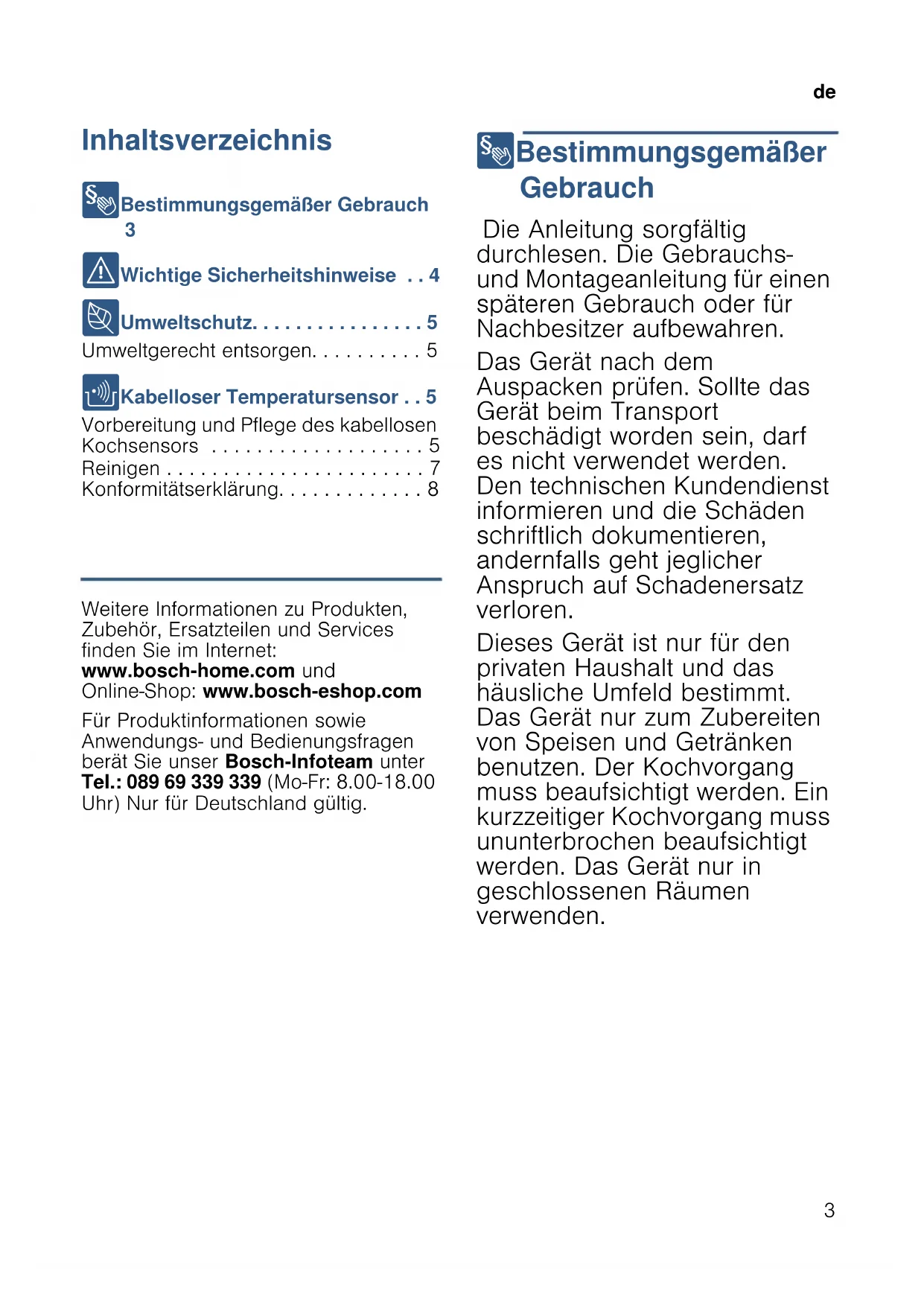

de Gebrauchsanleitung. 3

en Instruction manual 8

Bestimmungsgemäßer Gebrauch 3

Wichtige Sicherheitshinweise . . 4

Umweltschutz. 5

Umweltgerecht entsorgen. 5

Kabelloser Temperatursensor . . 5

Vorbereitung und Pflege des kabellosen Kochsensors 5

Reinigen 7

Konformitätserklarung. 8

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet:

www.bosch-home.com und Online-Shop: www.bosch-eshop.com

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unser Bosch-Infoteam unter

Tel.: [phone] (Mo-Fr: 8.00-18.00

Uhr) Nur für Deutschland gültig.

Bestimmungsgemäßer Gebrauch

Die Anleitung sorgfältig durchlesen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Sollte das Gerät beim Transport beschädigt worden sein, darf es nicht verwendet werden. Den technischen Kundendienst informieren und die Schäden schriftlich dokumentieren, andernfalls gehen jeglicher Anspruch auf Schadenersatz verloren.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss ununterbrochen beaufsichtigt werden. Das Gerät nur in geschlossenen Räumen verwenden.

de

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstehen haben.

Kinder)durfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgehufht werden, es sei dann, sie sind 8 Jahre und alter und werden beaufsichtigt.

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.

Wichtige

Sicherheitshinweise

Warning Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder niem mit Verpackungsmaterialen playen halten.

Warning

Gefahr durch Magnetismus!

Der kabellose

Temperatursensor ist magnetisch. Die magnetischen Elemente können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen beschädigen. Träger von elektronischen Implantaten sollen den daher den Temperatursensor nicht in den Taschen ihrer Kleidung mit führen und in Bezug auf ihren Herzschrittmacher oder ein ähnliches medizinisches Gerät einen Mindestabstand von 10 cm einhalten.

Warning

Verletzungsgefahr!

Der kabellose

Temperatursensor ist mit einer Batterie ausgestattet, die beschädigt werden kann, wenn sie hohen Temperaturen ausgesetzt wird. Den Sensor vom Kochgeschirr erhmen und fern von jeglicher Wärmequelle aufbewahren.

Der Temperatursensor kann beim Entfernen vom Kochtopf sehr heiß sein. Zum Abnehmer Kuchenhandschuhe oder ein Kuchentuch verwenden.

Umweltschutz

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Der kabellose Kochsensor ist mit einer Batterie ausgestattet. Entsorgen Sie die verbrauchte Batterie umweltgerecht.

Kabelloser

Temperatarsensor

Für detailierte Angaben siehe Kapitel "Kochassistenzfunktionen" in der Gebrauchsanleitung für das Kochfeld. Lesen Sie die Anleitung durch.

Vorbereitung und Pflege des kabellosen Kochsensors

In this Abschnitt erhalten Sie folgende Informationen:

Aufkleben des Silikonpatches
Verwendung des kabellosen Temperatursensors
Auswechseln der Batterie

Temperatursensor und Silikonpatches
erhalten Sie im Fachhandel oder über unseren technischen Kundendienst.
Geben Sie die entsprechende Referenznummer an.

00577921 Set mit 5 Siliconpatches

HEZ39050 Temperatursensor und Set mit 5 Silikonpatches

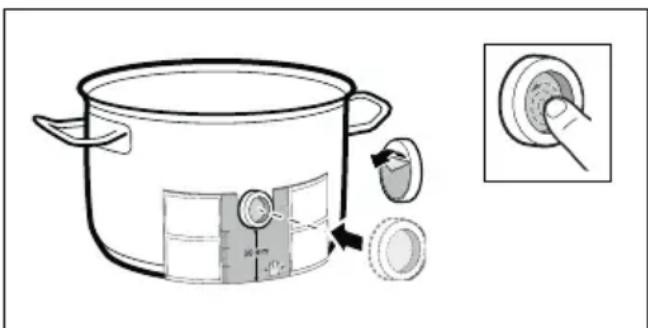

Aufkleben des Silikonpatches

Der Silikonpatch fixiert den Temperatursensor am Kochgeschirr.

Wird ein Topf zum ersten Mal mit den Kochfunktionen verwendet, muss der Silikonpatch direkt auf thisem Topf angebracht werden. Wichtig dazu:

1. Die Klebestelle am Topf muss fettfrei sein. Den Topf reinigen, gut abtrocknen und die Klebestelle z. B. mit Spiritus abreiben.
2. Die Schutzfolie vom Silikonpatch entfernen. Mithilfe der mitgelieferten Schablone den Silikonpatch in entsprechender Höhe auBen auf den Topf kleben.

1. Die gesamte Oberfläche des Silikonpatches andrücken, auch den inneren Bereich. Der Klebstoff besteht zur korrekten Aushärtung 1 Stunde. Den Topf während dieser Zeit nicht benutzen oder reinigen.

Hinweise

Den Topf mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.

de

Solletse sich der Silikonpatch abliesen, muss ein neuer verwendet werden.

Kabellosen Kochsensor anbringen

Den Temperatursensor so am Silikonpatch anbringen, dass er sich perfect anpasst.

Hinweise

Sicherstellen, dass der Silikonpatch vollständig trocken ist, bevor der Temperatursensor eingesetzt wird.
Das Kochgeschirr so aufstellen, dass der Temperatursensor zur seitlichen Außenfläche des Kochfeldes zeigt.
Der Temperatursensorarfndichtauf einanderesheiBesKochgeschirr ausgerichtetwerden,um eine Überhitzung zu vermeiden.
Entfernen Sie nach dem Garen den Temperatursensor vom Topf. Bewahren Sieihn an einem sauberen, sicheren Ort und nicht in der Nähe von Wärmequellen auf.

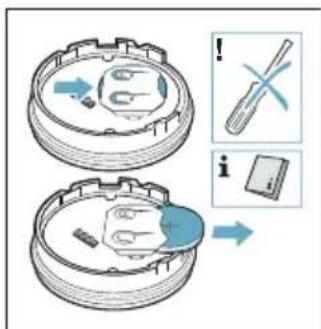

Auswechseln der Batterie

Leuchtet der Kochsensor nicht auf, wenn das Symbol gedrückt wurde, hat sich die Batterie entladen.

Auswechseln der Batterie:

1. Die Silikonabdeckung vom Gehäuseunterteil des Kochsensors abziehen und die beiden Schrauben mit einem Schraubendreher entfernen.

1. Den Verschluss des Kochsensors öffnen. Die Batterie aus dem Gehäuseunterteil Herausnahmen und eine neue Batterie einsetzen (dabei auf die richtige Ausrichtung der Batteriepole achten).

Achtung!

Zum Entfernen der Batterie keine Gegenstände aus Metall verwenden. Die Batterieanschlusspunkte nicht berühren.

1. Den Verschluss des Kochsensors schlieben (die Aussparungen für die Schrauben am Verschluss müssen sich mit den Vertiefungen am Gehäuseunterteil decken). Die Schrauben mit einem Schraubenzieher anziehen.

1. Die Silikonabdeckung wieder am Gehäuseunterteil des Kochsensors anbringen.

Hinweis:

Ausschließlich hochwertige Batterien des Typs CR2032 verwenden, um eine langere Lebensdauer zu gewährleisten.

Reinigen

Kochsensor

Reinigen Sie den Kochsensor mit einem feuchten Tuch. Niemals in der Geschirrspulmaschine reinigen. Nicht ins Wasser tauchen und nicht unter flieBendem Wasser reinigen.

Entfernen Sie den Kochsensor nach dem Kochen vom Kochtopf. Bewahren Sieihn an einem sauberen, sicheren Ort, beispielsweise in der Verpackung und nicht in der Nae von Wärmequellen auf.

Silikonpatch

Vor dem Anbringen am Kochsensor reinigen und abtrocknen. Für die Spulmaschine geeignet.

Hinweis: Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.

Fenster des Temperatursensors

Das Sensorfenster muss immer sauber und trocken sein. Gehen Sie wie folgt vor:

Regelmäßig die Verschmutzungen und Fettspritzer entfern.
Zur Reinigung einen weichen Lappen oder Wattestabchen und Fensterputzmittel verwenden.

Hinweise

• Verwenden Sie keine kratzenden Reinigungsmittel wie Scheuerschwämme und Scheuerbürsten oder Reinigungsmilch.
  ■ Berühren Sie das Sensorfenster nicht mit den Fingern. Es konnte verschmutzt werden oder verkratzen.

Konformitätserklarung

Hiermit erklart Robert Bosch
Hausgeräte GmbH, dass das Gerät mit der Funktion kabelloser
Temperatursensor den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU entspricht.

Eine ausfuhrliche RED Konformitätserklarung findsim Internet unter www.bosch-home.com auf der Produktseite ihres Gerates bei den zusätzlichen Dokumenten.

Die Logos und die Marke Bluetooth® sind eingetragene Warenzeichen und Eigentum von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Robert Bosch Hausgeräte GmbH erfolgt unter Lizenz. Alle anderen Marken und Markennamen sind Eigentum der jeweiligen Firmen.
