BEDIENUNGSANLEITUNG HDC9190BX SAMSUNG

HDC9247BX - HC9247BX

I CAPPA ASPIRANTE - Istruzioni per l'uso
D DUNSTABZUGSHAUBE - Gebrauchsanweisung
E CAMPANA EXTRACTORA - Manual de utilización
F HOTTE DE CUISINE - Notice d'utilisation
GB COOKER HOOD - User instructions
NL AFZUIGKAP - Gebruiksaanwijzing
P COIFA ASPIRANTE - Manual do usuário

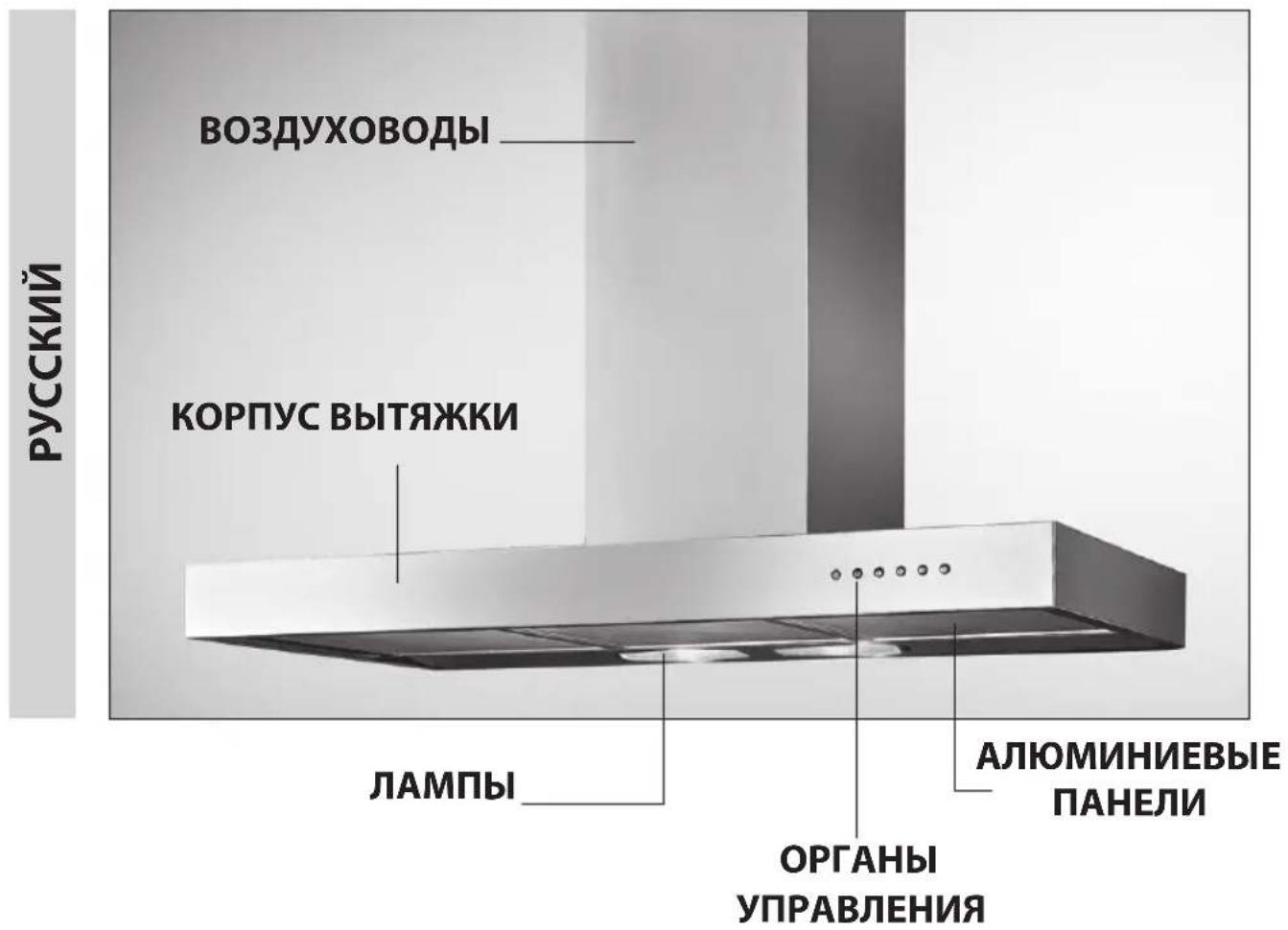

RUS КУХОННАЯ ВЫТЯЖКА - Руководство пользователя
PL OKAP ZASYSAJACY - instrukcja obsługi
H PÁRAELSZÍVÓ - Használati útmutató
SK ODSÁVAČ PÁR - Návod na použitie
CZ ODSAVAČ PAR - Návod k použití

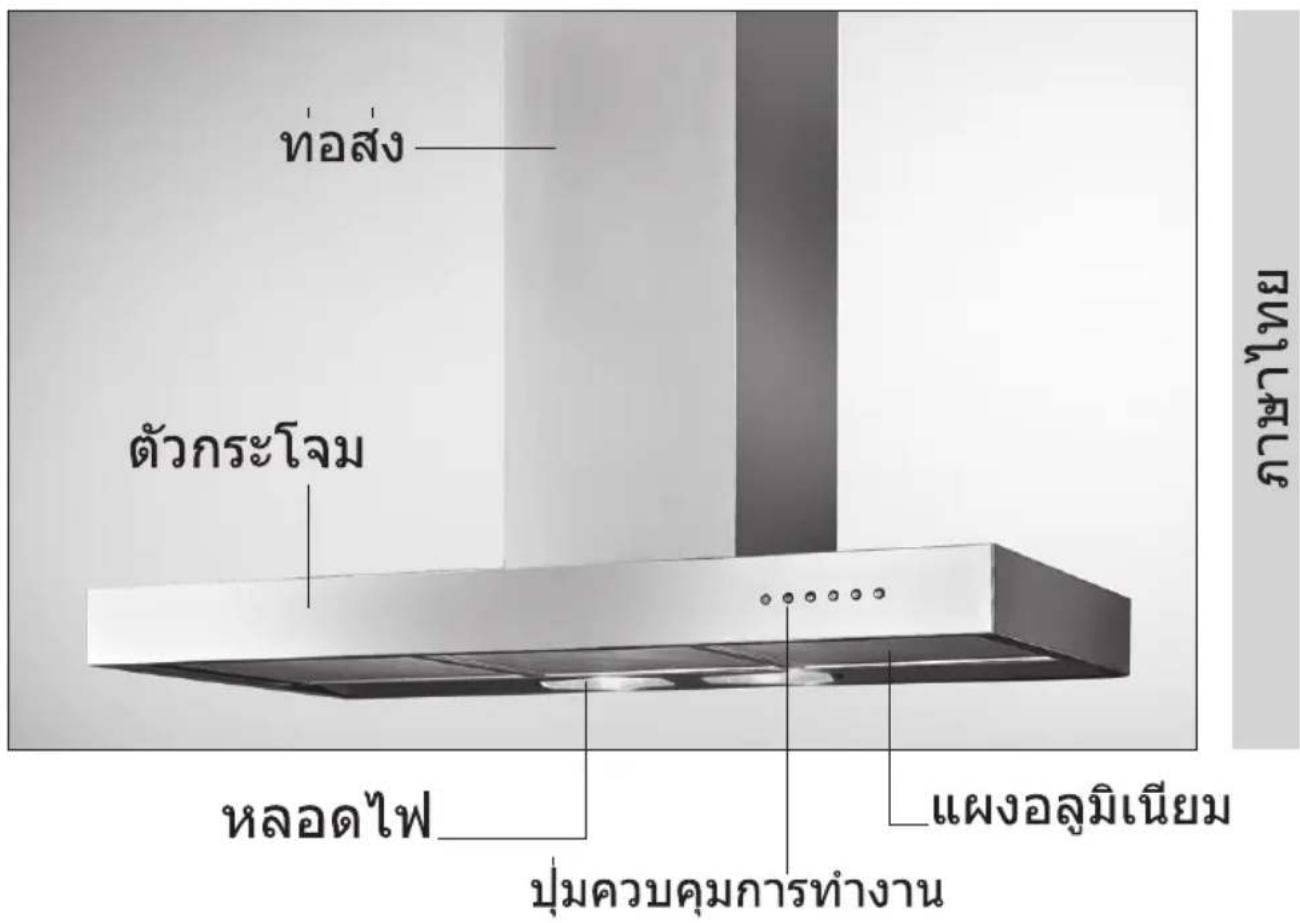

ไทย เครื่องดูดควัน - คำแนะนำในการใช้งาน

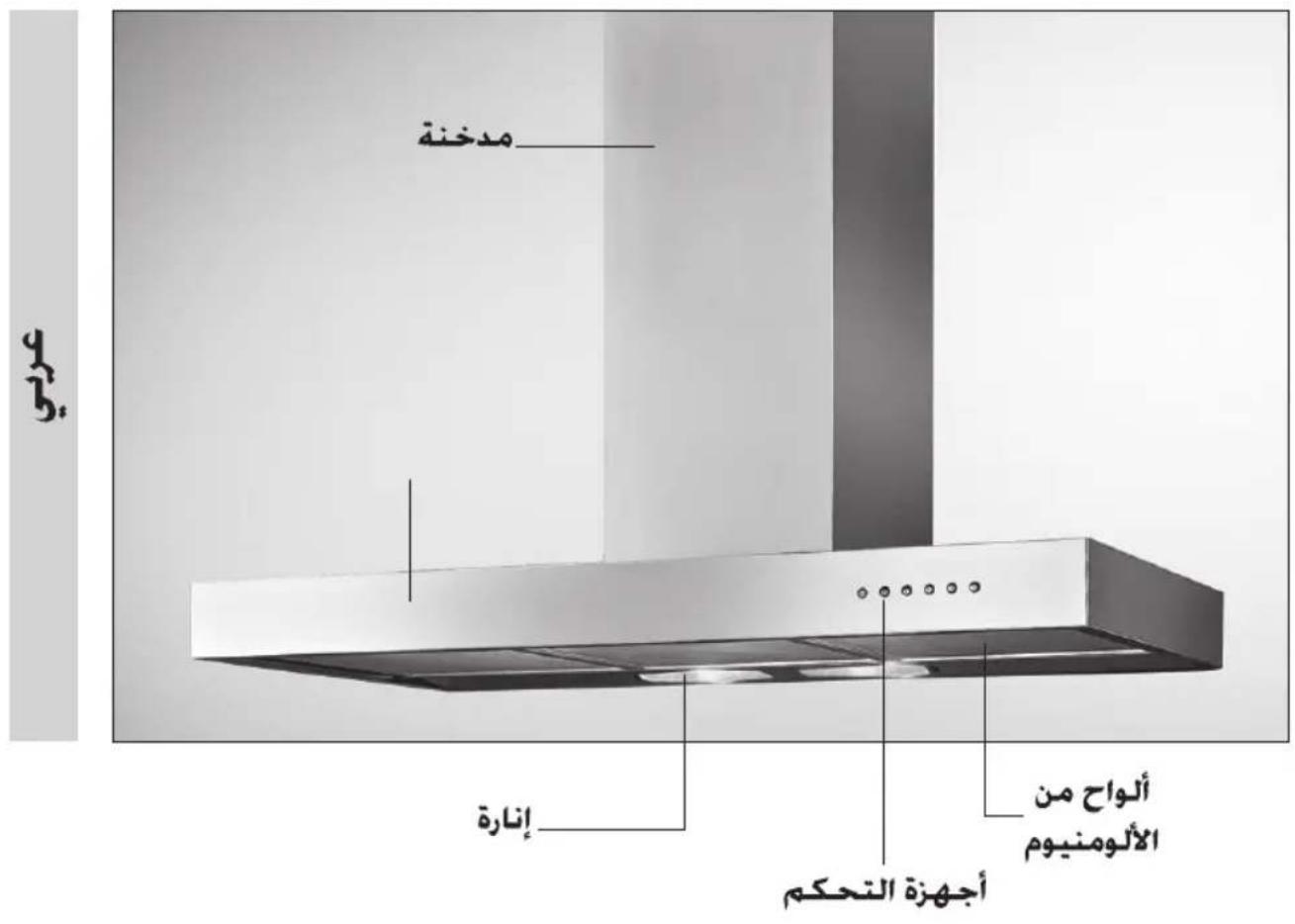

AR قلنسوة ماصّة - تعليمات الاستعمال

Fig.2
Fig.4

HDC9247BX - HC9247BX

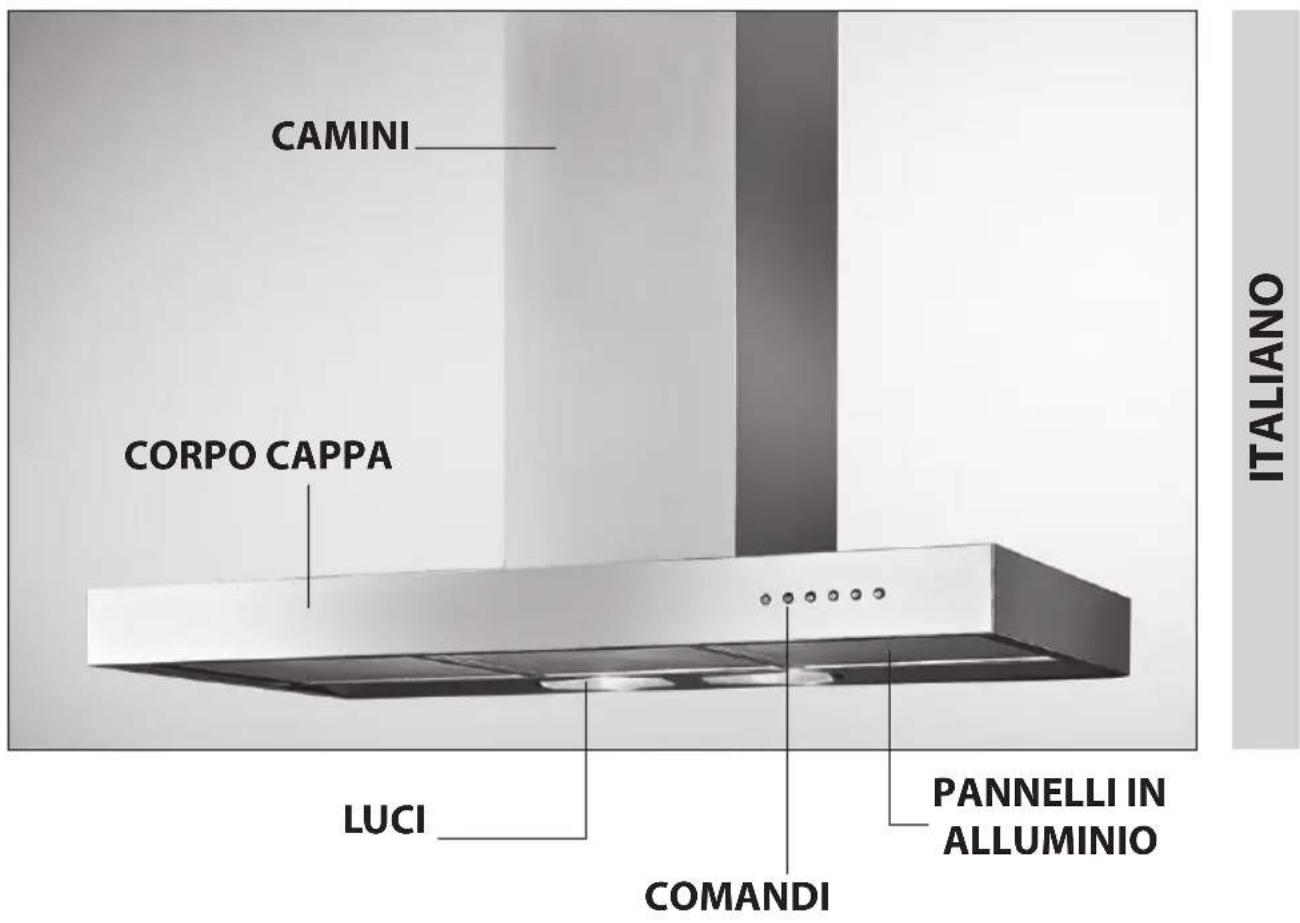

CAMINI CORPO CAPPA LUCI COMANDI PANNELLI IN ALLUMINIO ITALIANO

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

Technische Spezifikationen

KÜCHENABZUGSHAUBE

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

DEUTSCH

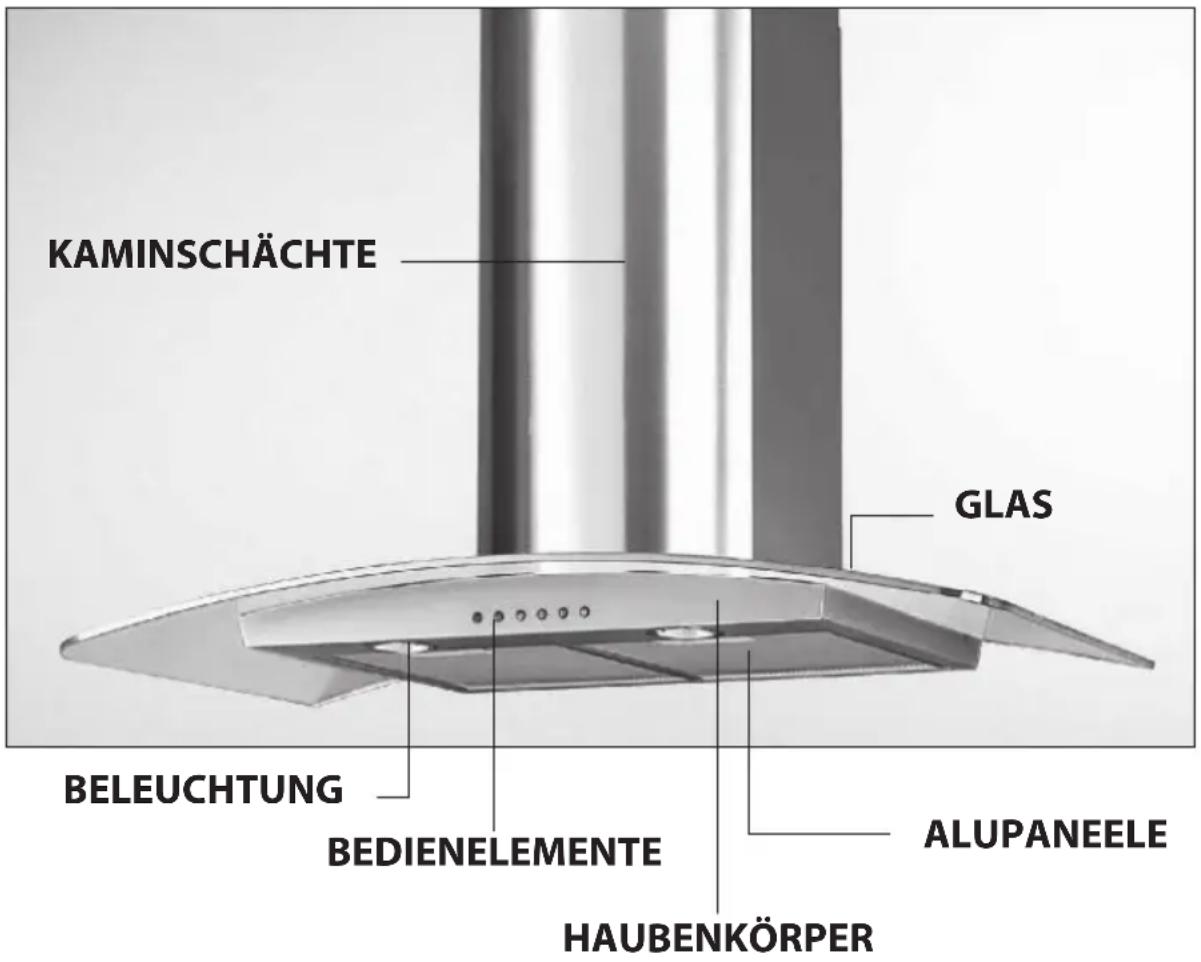

KAMINSCHÄCHTE GLAS BELEUCHTUNG BEDIENELEMENTE HAUBENKÖRPER ALUPANEELE

HC6347BG - HC9347BG

HDC6347BG - HDC9347BG

Saugleistung (m3/h): 470

Spannungsversorgung: 220-240 V \~ 50 Hz

Motorleistungsaufnahme: 1x230 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W

HC6390BG - HC9390BG

HDC6390BG - HDC9390BG

Saugleistung (m3/h): 900

Spannungsversorgung: 220-240 V \~ 50 Hz

Motorleistungsaufnahme: 1x250 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W

Technische Spezifikationen

KÜCHENABZUGSHAUBE

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX

KAMINSCHÄCHTE HAUBENKÖRPER BELEUCHTUNG ALUPANEELE BEDIENELEMENTE DEUTSCH

HC6147BX - HC9147BX

HDC6147BX - HDC9147BX

Saugleistung (m3/h): 470

Spannungsversorgung: 220-240 V \~ 50 Hz

Motorleistungsaufnahme: 1x230 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W

HC6190BX - HC9190BX

Saugleistung (m3/h): 900

Spannungsversorgung: 220-240 V \~ 50 Hz

Motorleistungsaufnahme: 1x250 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W

Technische Spezifikationen

KÜCHENABZUGSHAUBE

HDC6247BX - HC6247BX

HDC9247BX - HC9247BX

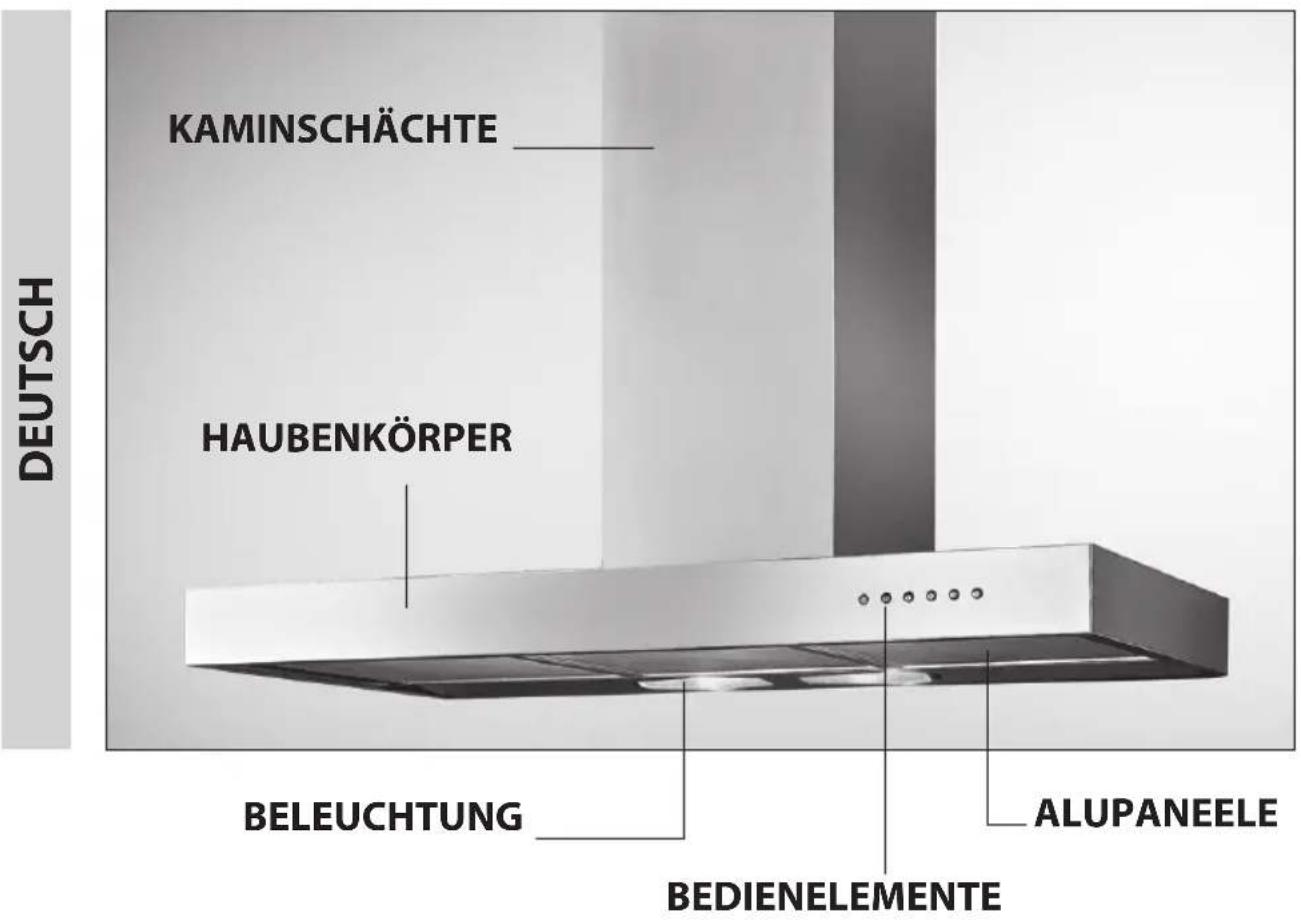

KAMINSCHÄCHTE HAUBENKÖRPER BELEUCHTUNG ALUPANEELE BEDIENELEMENTE DEUTSCH

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

Saugleistung (m3/h): 470

Spannungsversorgung: 220-240 V \~ 50 Hz

Motorleistungsaufnahme: 1x230 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W

ALLGEMEINES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A).

SICHERHEITSHINWEISE

Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

- Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker.

- Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches

- Kabel oder mit einem speziellen Bausatz - zu ersetzen.

Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugs-haube in Betrieb ist.

B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.

C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.

D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.

E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.

F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen.

G) Das Gerät sollte nicht von kleinen Kindern oder Personen benutzt werden, welche Beaufsichtigung benötigen.

H) Kleine Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

L) Es besteht Brandgefahr, wenn die Reinigung nicht

entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol ☒ sagt aus, dass dieses Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

• Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Leitung

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist.

Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

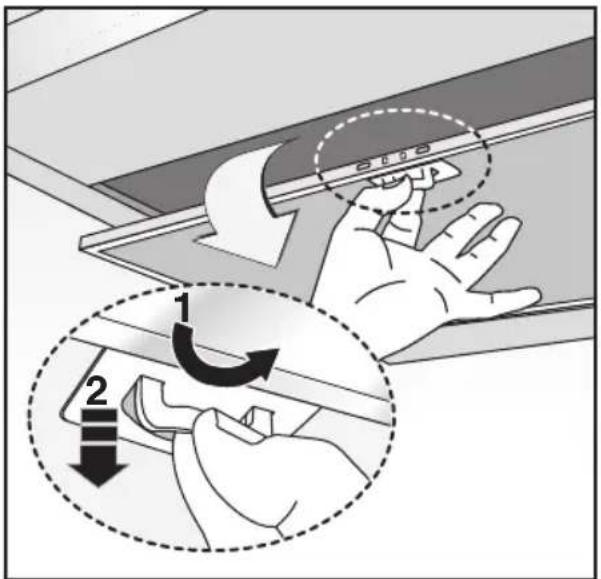

- Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben läßt (Abb.5).

Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

- Es empfiehlt sich der Einsatz eines Abluftrohres, das einen Durchmesser von 150 mm aufweist. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

• Befestigung an der wand

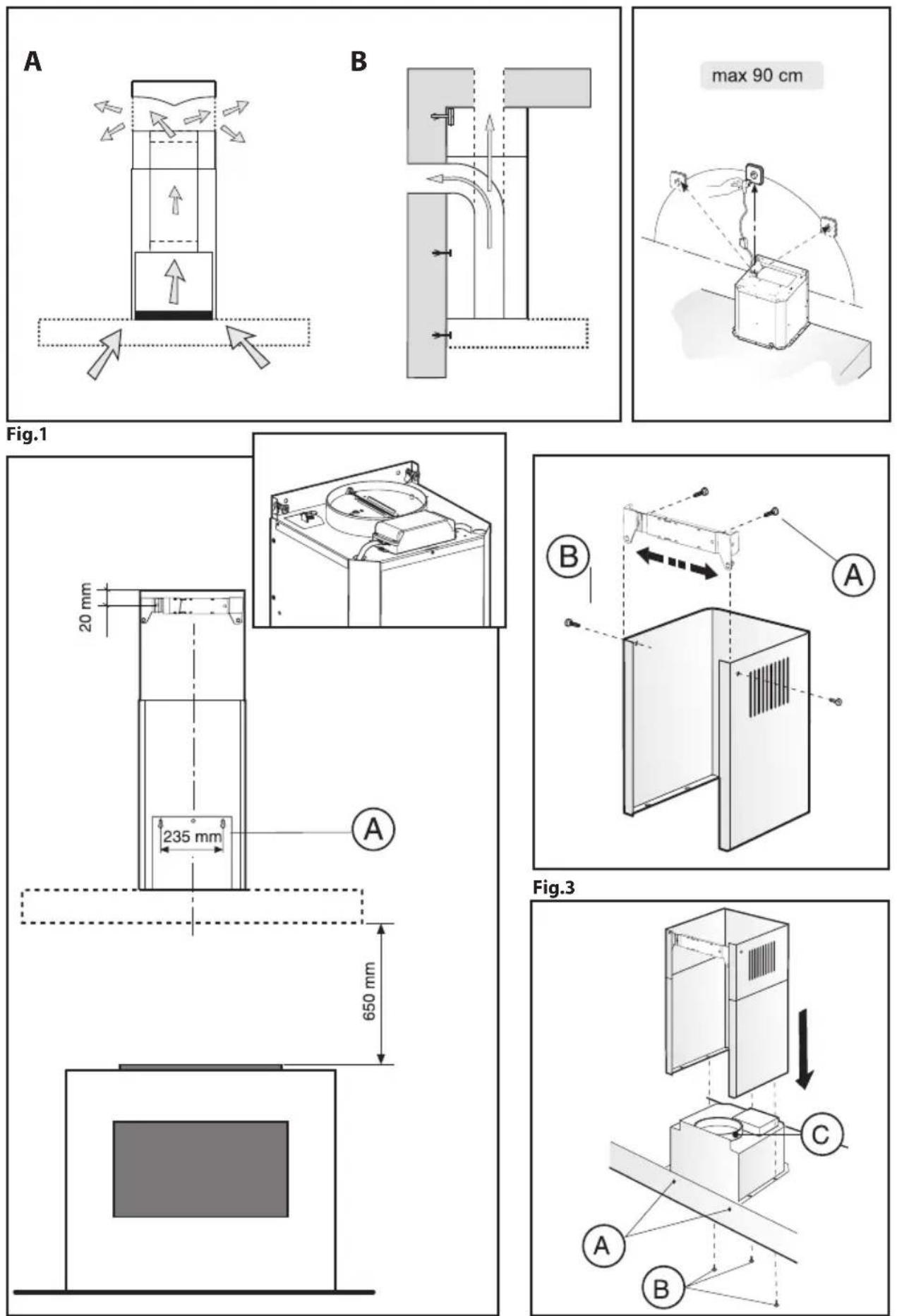

Unter Einhaltung der angegebenen Maße die Löcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränken ausrichten.

Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen.

Für die verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

- Befestigung der teleskopischen, schmückenden anschlusstücke

Ziehen Sie zum Abnehmen der Schutzfolie vom Kamin Handschuhe an und achten Sie darauf, dass er keine Kratzer erhält. (Abb. 7).

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlußstücks verlegen. Falls Ihr Gerät in Aspirationsversion oder Version mit äußerem Motor zu installieren ist, das Luftaustrittsloch vorbereiten.

Die Breite des Haltebügels des oberen Anschlußstücks einstellen (Abb.3). Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, daß er mit der Abzugshaube ausgerichtet ist und die in Abb. 2 angegebene Entfernung von der Decke einhalten.

Mittels eines Anschlußrohrs den Flansch C mit dem Luftaustrittsloch verbinden (Abb.4).

Das obere Anschlußstück in das untere Anschlußstück stecken. Das untere Anschlußstück anhand der mitgelieferten Schrauben B an der Abzugshaube (Abb.4) befestigen, das obere Anschlußstück bis zum Bügel ausziehen und anhand der Schrauben B (Abb.3) befestigen.

Zur Verwandlung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Händler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen.

- Filtrationsversion

Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegen den Anweisungen Bezug nehmen. Wurde das Kit nicht mitgeliefert, beim Händler als Zubehör bestellen. Die Aktivkohlenfilter sind am Aspirationsaggregat im Inneren der Abzugshaube anzubringen (Abb.6).

BENUTZUNG UND WARTUNG

Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

- Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.

- Um der Brandgefahr vorzubeugen, müssen maximal alle 2

Monate die Fettfilter gewaschen werden. Das geht auch mit der Spülmaschine.

- Nach einigen Waschgängen können Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

- Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettfilters ab.

- Reinigen Sie die Haube innen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.

• Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

Austausch der Halogenlampen (Abb. 8).

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit n Händen an.

• Bedienung: (Abb.9) der beleuchtung die

SimboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT

G = MOTORKONTROLLEUCHTE

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

HDC9247BX - HC9247BX

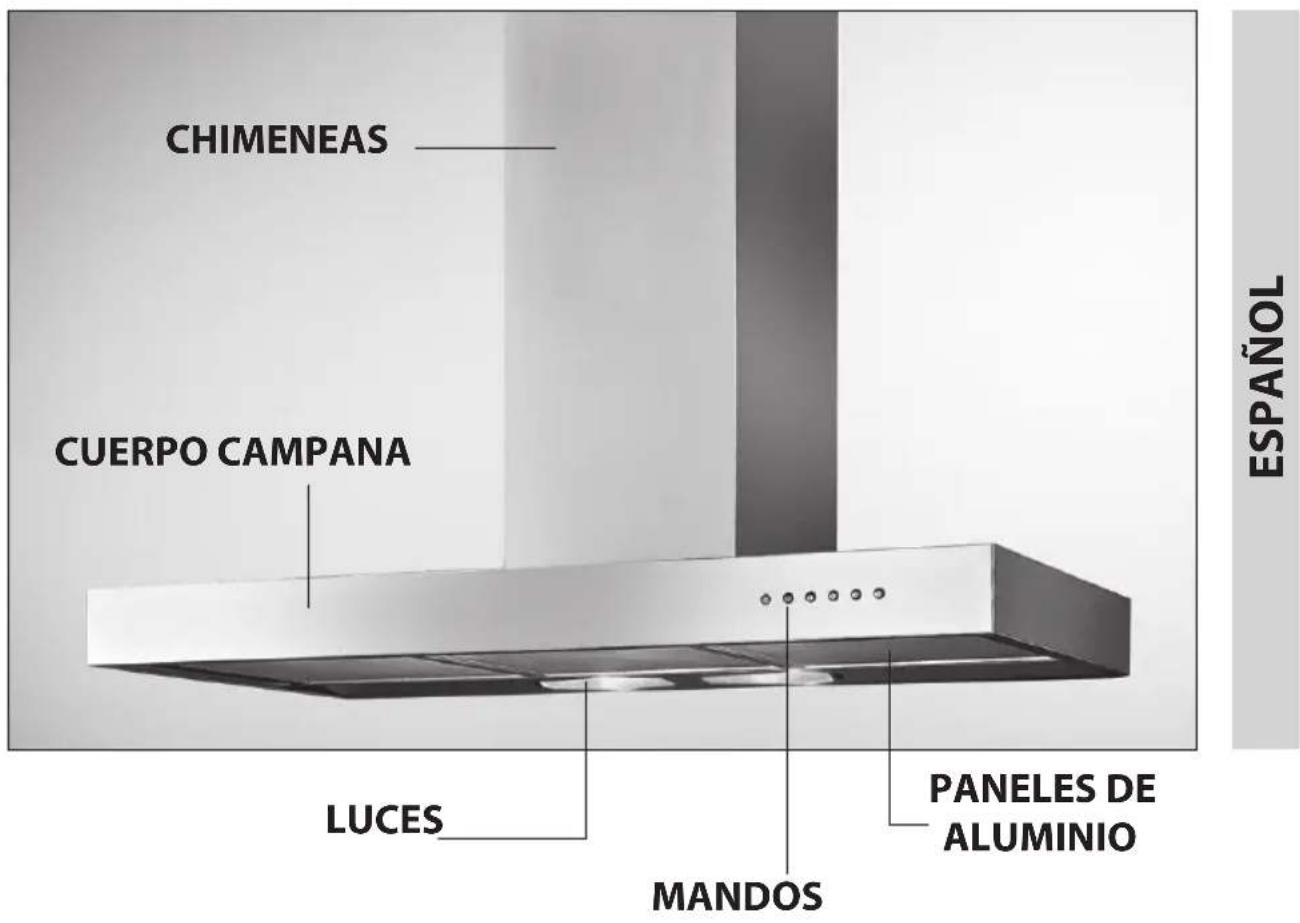

CHIMENEAS CUERPO CAMPANA LUCES MANDOS PANELES DE ALUMINIO ESPAÑOL

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

HDC9247BX - HC9247BX

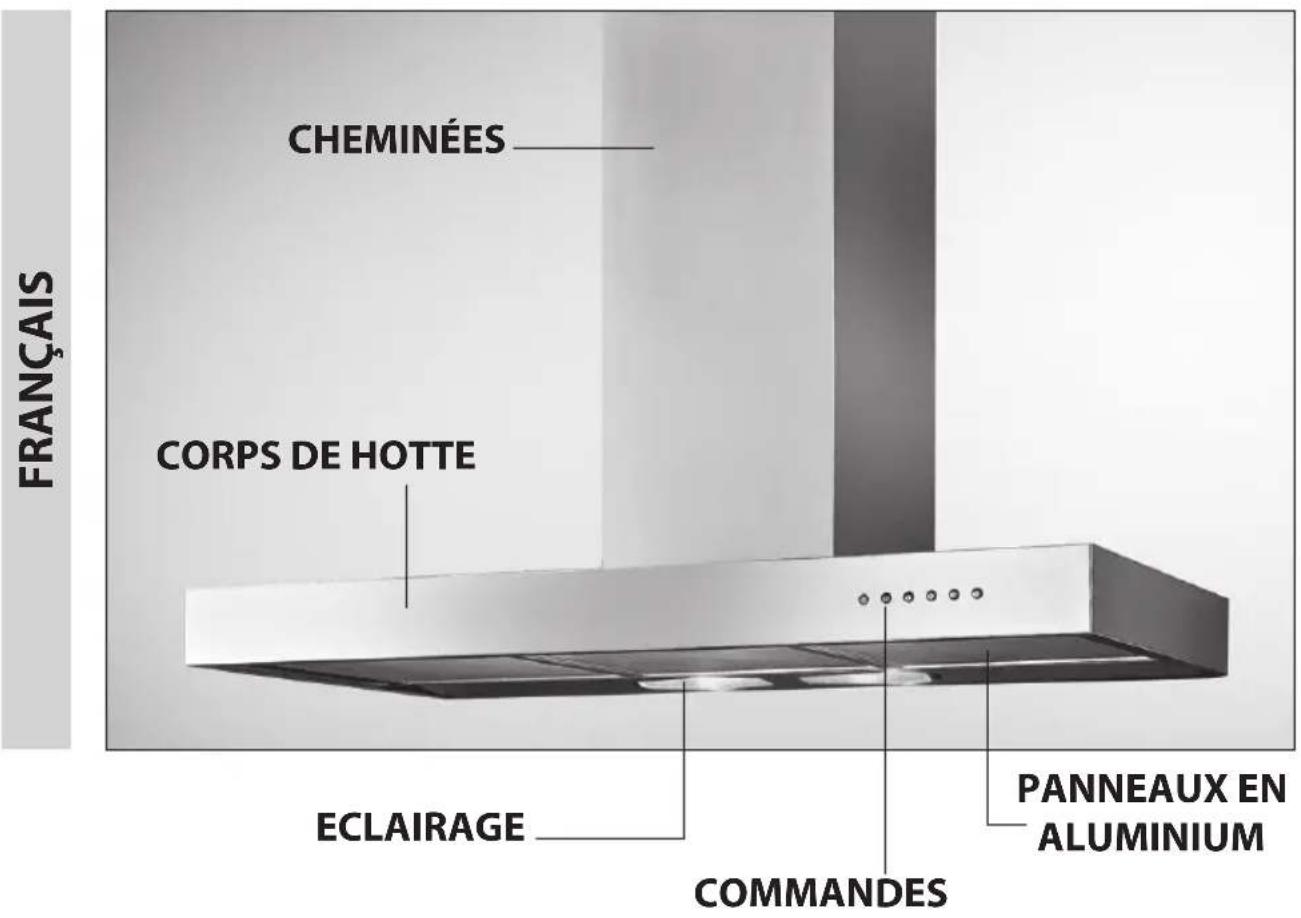

FRANÇAIS CHEMINÉES CORPS DE HOTTE ECLAIRAGE COMMANDES PANNEAUX EN ALUMINIUM

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

HDC9247BX - HC9247BX

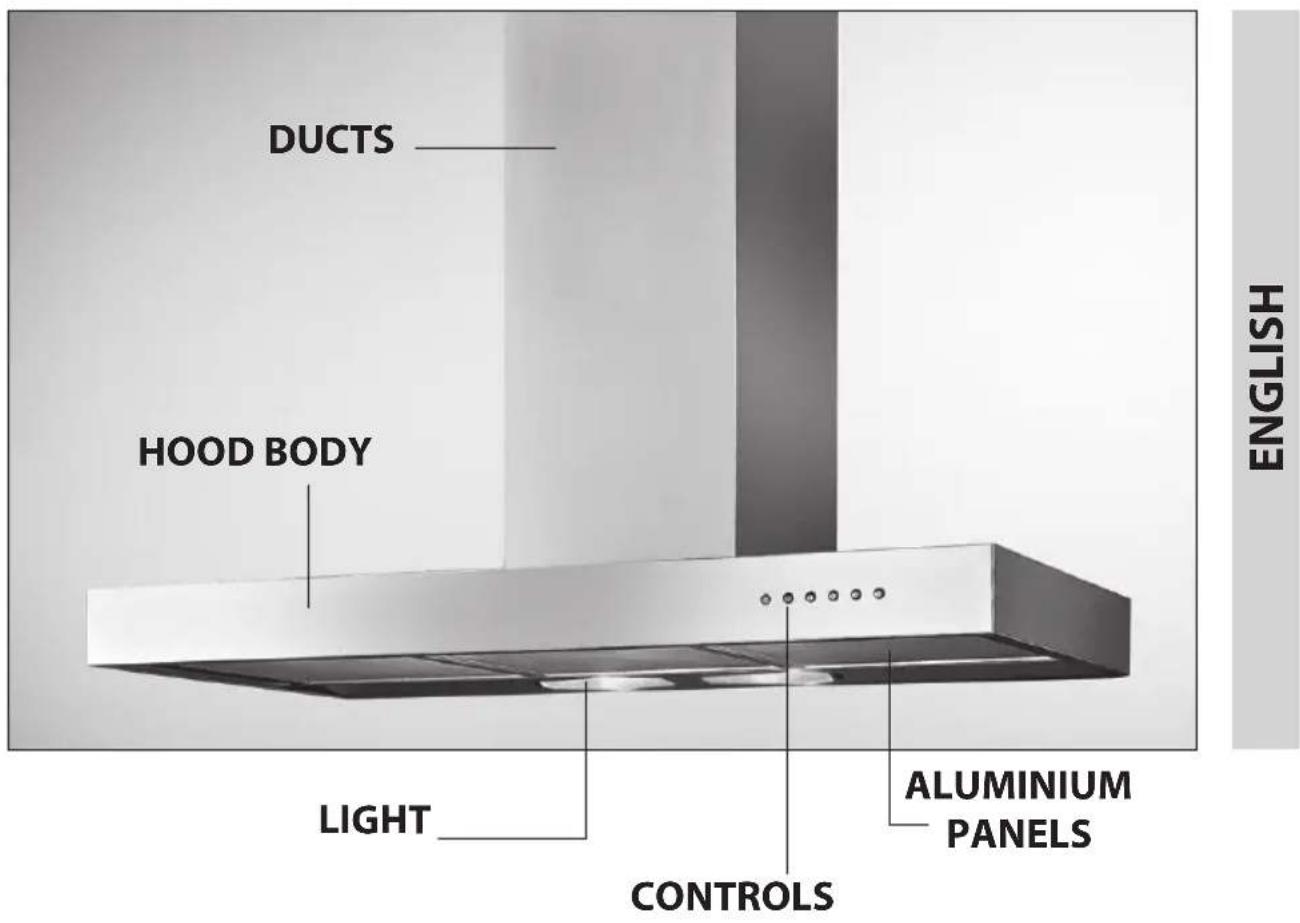

DUCTS HOOD BODY LIGHT CONTROLS ALUMINIUM PANELS ENGLISH

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

Technische Eigenschappen

AFZUIGKAP VOOR KEUKEN

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

NEDERLANDS

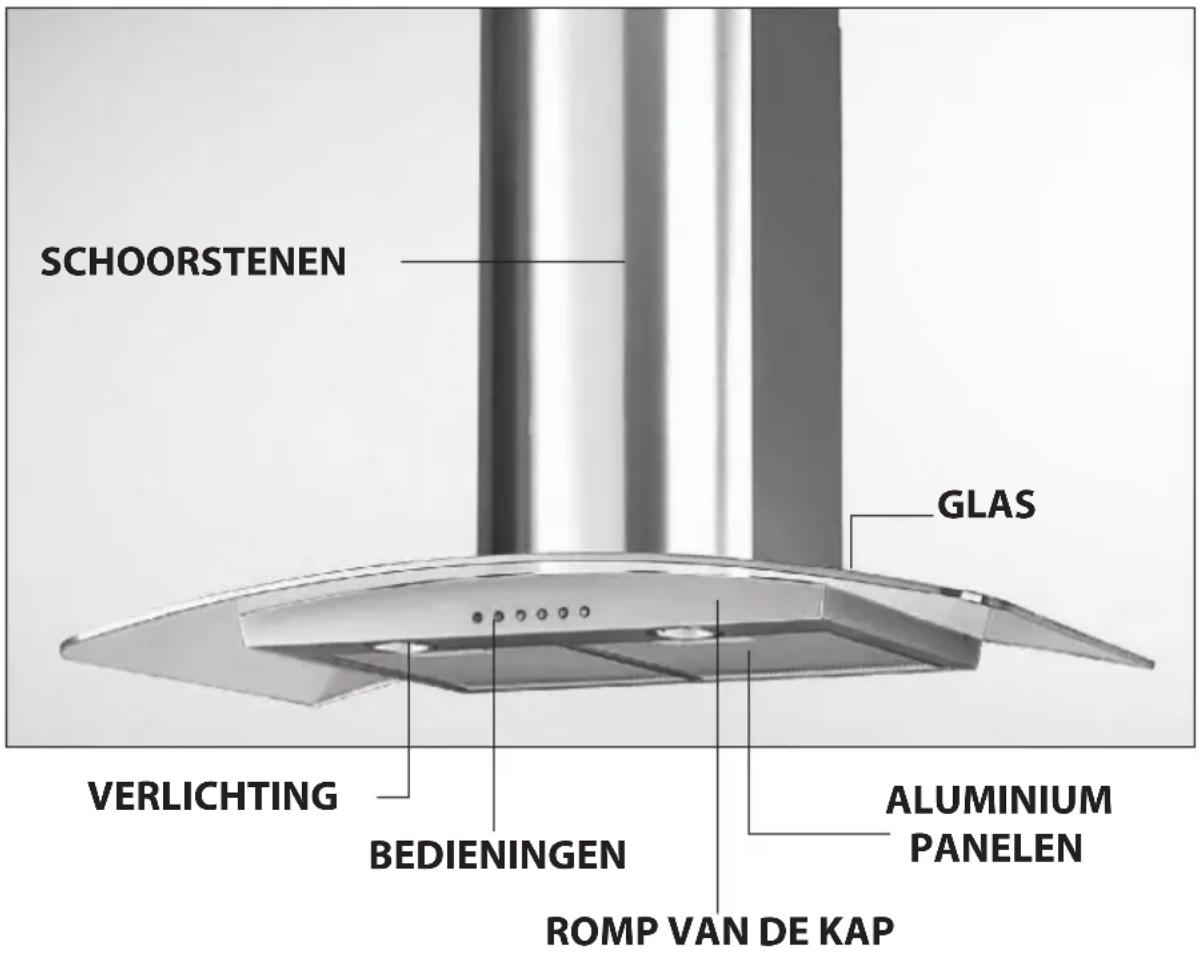

SCHOORSTENEN GLAS VERLICHTING BEDIENINGEN ROMP VAN DE KAP ALUMINIUM PANELEN

HC6347BG - HC9347BG

HDC6347BG - HDC9347BG

Afzuigvermogen (m3/h): 470

Voltage: 220-240V \~ 50Hz

Technische Eigenschappen

AFZUIGKAP VOOR KEUKEN

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX

Technische Eigenschappen

AFZUIGKAP VOOR KEUKEN

HDC6247BX - HC6247BX

HDC9247BX - HC9247BX

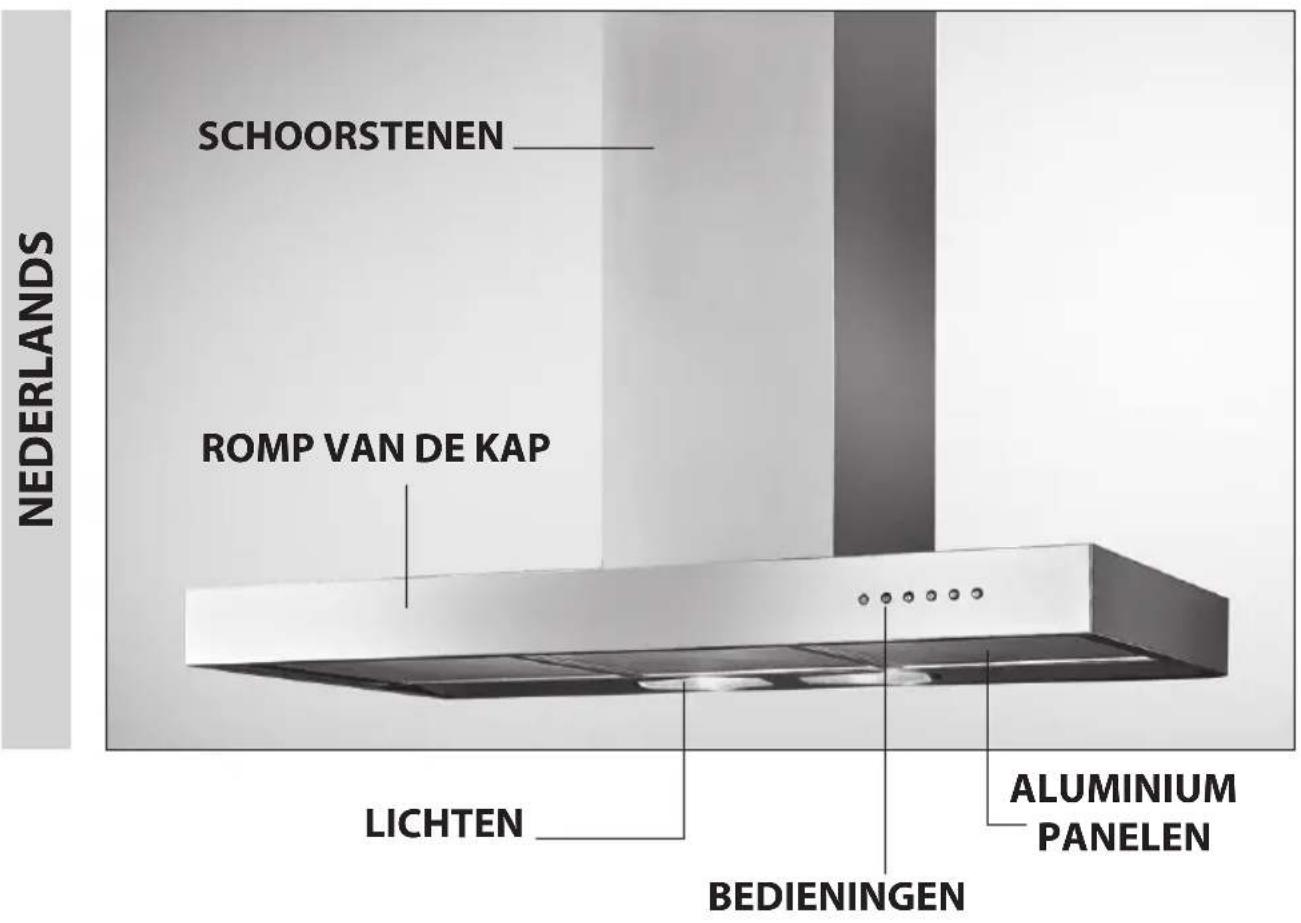

SCHOORSTENEN ROMP VAN DE KAP LICHTEN BEDIENINGEN ALUMINIUM PANELEN NEDERLANDS

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

Afzuigvermogen (m3/h): 470

Voltage: 220-240V \~ 50Hz

HDC9247BX - HC9247BX

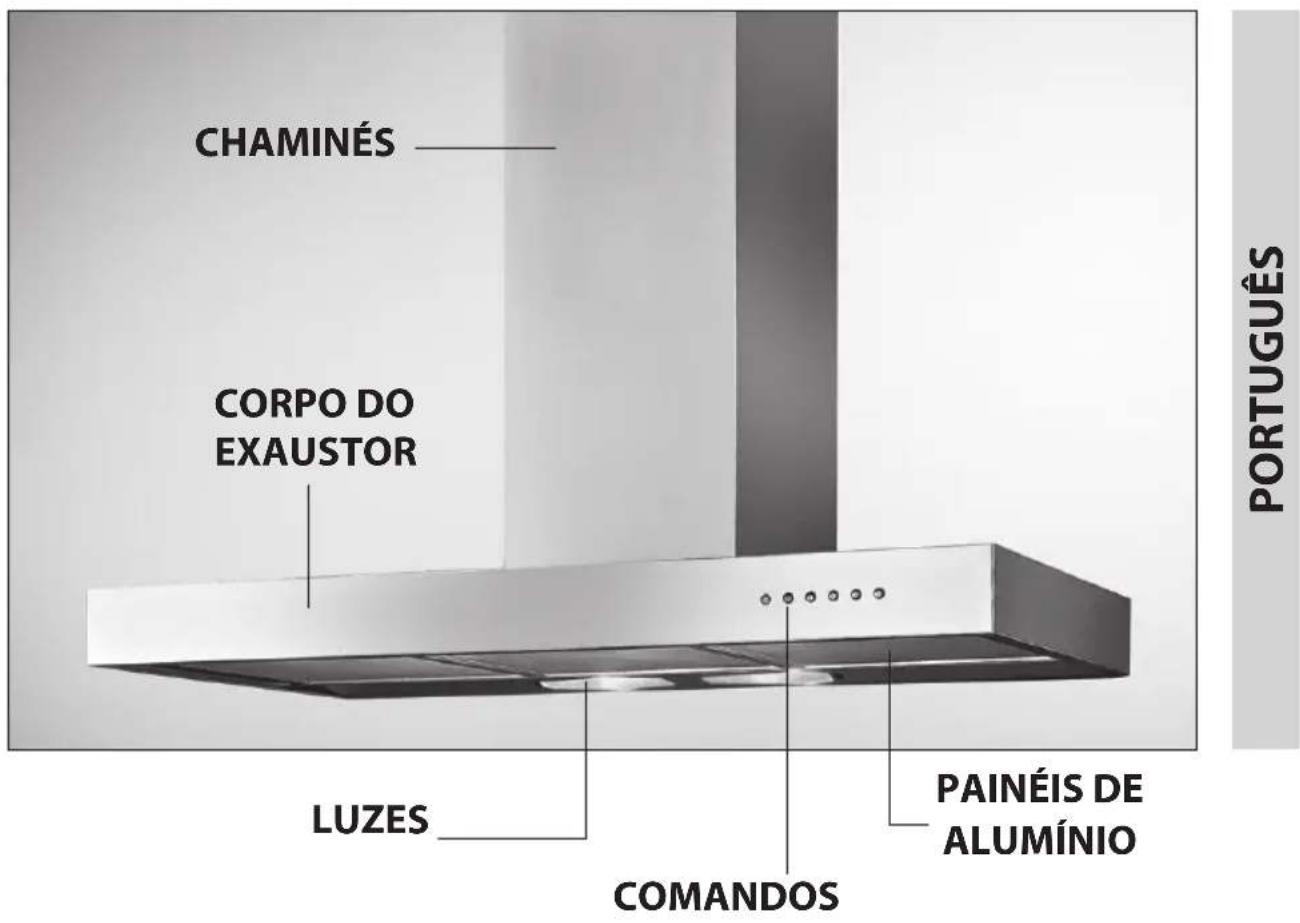

CHAMINÉS CORPO DO EXAUSTOR LUZES PAINÉIS DE ALUMÍNIO COMANDOS PORTUGUÊS

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

HDC9247BX - HC9247BX

HDC6247BX - HDC9247BX

HDC9247BX - HC9247BX

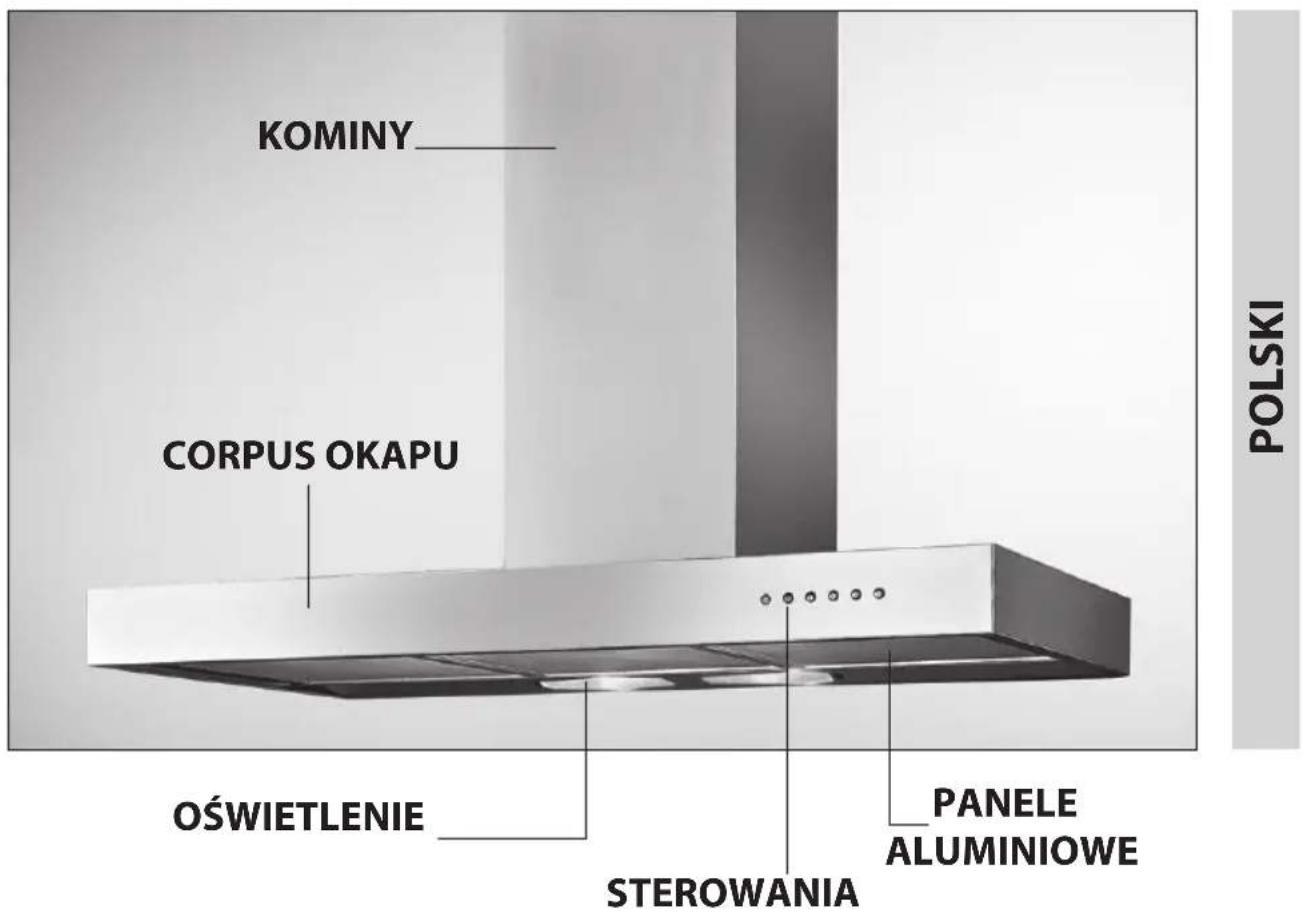

KOMINY CORPUS OKAPU OŚWIETLENIE STEROWANIA PANELE ALUMINIOWE POLSKI

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

Moc ssania (m3/godz): 470

Woltarz: 220-240V \~ 50Hz

HDC9247BX - HC9247BX

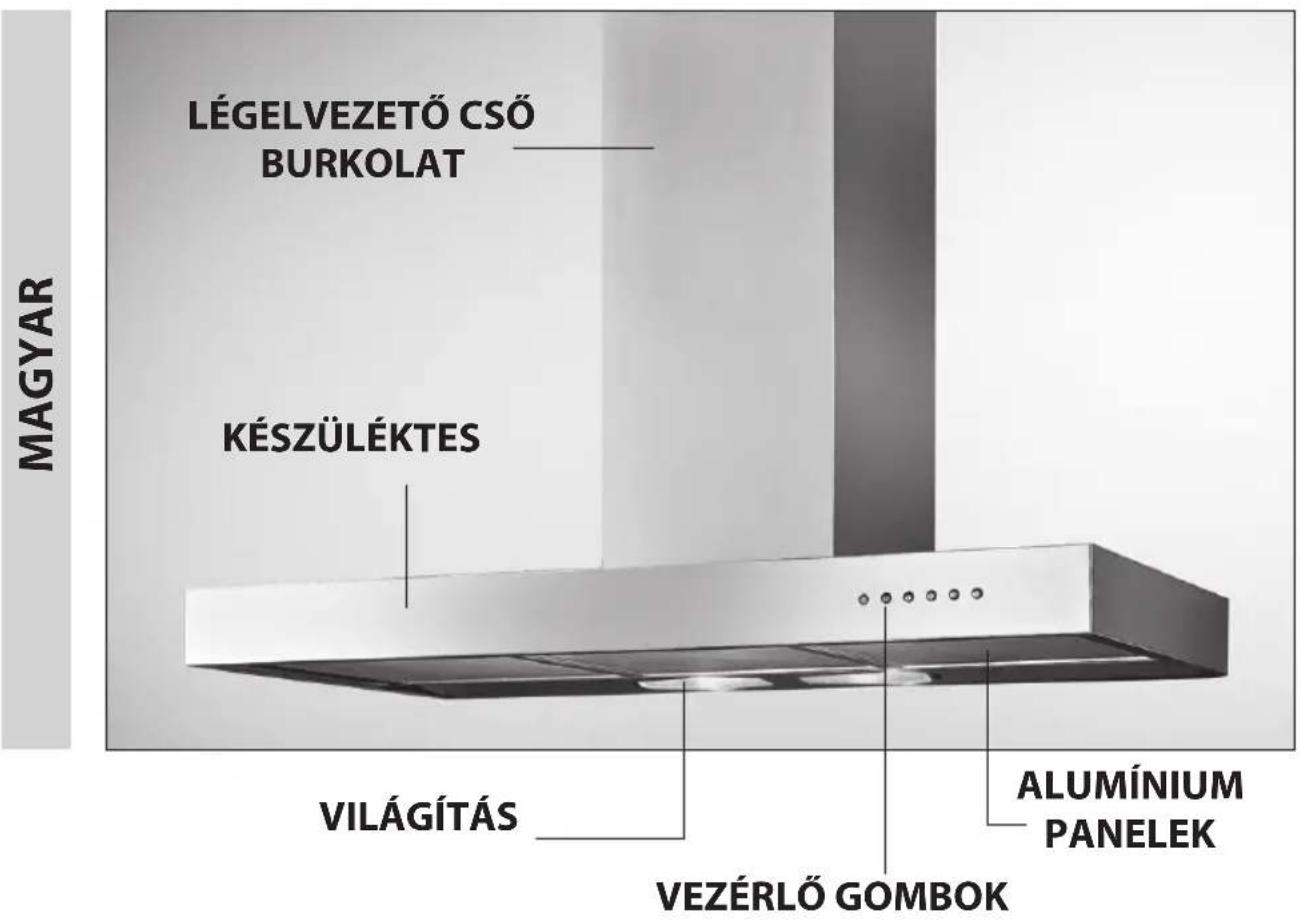

LÉGELVEZETŐ CSŐ BURKOLAT KÉSZÜLÉKTES VILÁGÍTÁS VEZÉRLŐ GOMBOK ALUMÍNIUM PANELEK MAGYAR

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

HDC9247BX - HC9247BX

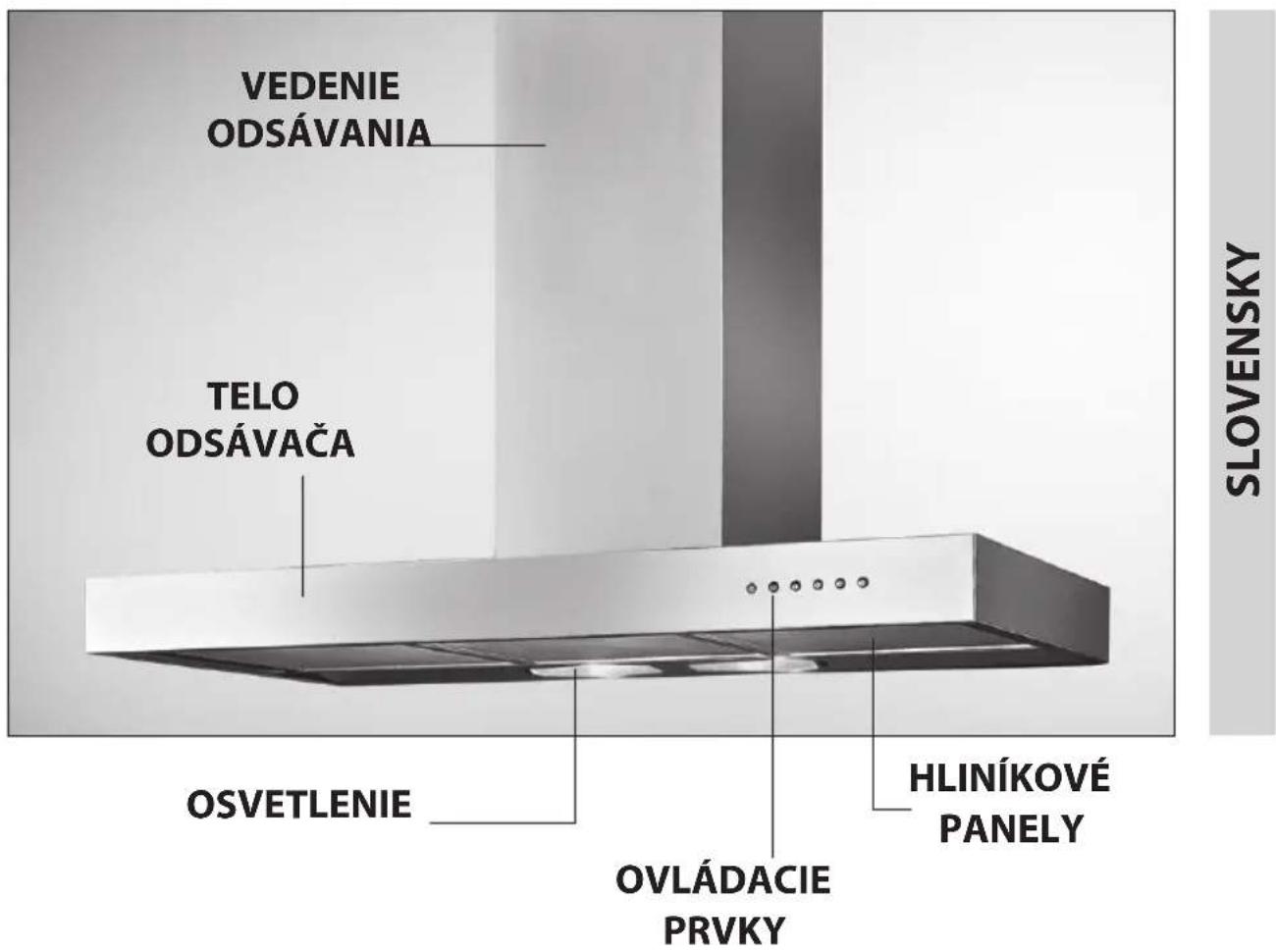

VEDENIE ODSÁVANIA TELO ODSÁVAČA OSVETLENIE OVLÁDACIE PRVKY HLINÍKOVÉ PANELY SLOVENSKY

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

HDC9247BX - HC9247BX

ČESKY VEDENÍ ODSÁVÁNÍ TĚLO ODSAVAČE OSVĚTLENÍ OVLÁDACÍ PRVKY HLINÍKOVÉ PANELY

HC6247BX - HC9247BX

HDC6247BX - HDC9247BX

HDC9247BX - HC9247BX

HDC6247BX - HDC9247BX

HDC9247BX - HC9247BX

HDC6247BX - HDC9247BX
