Produkttyp	Multifunktionale Kraftstation (Home Gym)
Abmessungen (L x B x H)	180 x 107 x 200 cm
Maximales Benutzergewicht	120 kg
Maximale Gewichtsbelastung	45 kg (8 Platten à 5,6 kg)
Hauptmaterial	Stahlrohr mit 50 mm Durchmesser
Anzahl der Übungen	30 Möglichkeiten
Enthaltene Übungen	Latissimuszug, Bizepscurls, Brustpresse, Beinbeuger, Butterfly, Seilübungen
Ersatzteile verfügbar	Ja, Referenzen 9986 und 99861
Zertifizierung	EN 957-1 und -2, Klasse H (Hausgebrauch)
Stromversorgung	Keine (mechanisches Gerät)
Pflege und Reinigung	Mit einem weichen Tuch und einem milden Reinigungsmittel reinigen. Regelmäßig den festen Sitz der Schrauben überprüfen.
Sicherheitshinweise	Auf ebenem und trockenem Boden verwenden. Kinder nicht unbeaufsichtigt lassen. Vor dem Training einen Arzt konsultieren.

Häufig gestellte Fragen - SP 10 Christopeit

Was ist das maximale Gewicht, das das Gerät unterstützt?

Das Gerät unterstützt ein maximales Benutzergewicht von 120 kg.

Welche Übungen kann ich mit dem Christopeit SP 10 durchführen?

Das SP 10 ermöglicht 30 verschiedene Übungen, darunter Latissimuszug, Bizepscurls, Brustpresse, Beinbeuger, Butterfly und verschiedene Seilübungen.

Was ist die maximale Gewichtsbelastung des Gewichtsstapels?

Der Gewichtsstapel besteht aus 8 Platten zu je 5,6 kg, also insgesamt 45 kg.

Wie pflege und reinige ich das Gerät?

Verwenden Sie ein weiches Tuch und ein mildes Reinigungsmittel. Überprüfen Sie regelmäßig den festen Sitz aller Schrauben und Muttern.

Benötigt das Gerät eine Stromversorgung?

Nein, das Christopeit SP 10 ist ein rein mechanisches Gerät ohne Strombedarf.

Was sind die Abmessungen des Geräts?

Die Abmessungen sind 180 cm Länge, 107 cm Breite und 200 cm Höhe.

Kann ich Ersatzteile bestellen?

Ja, Ersatzteile sind unter den Referenzen 9986 und 99861 erhältlich. Kontaktieren Sie den Christopeit-Kundendienst.

Wie stelle ich den Widerstand ein?

Der Widerstand wird eingestellt, indem der Keil (38) in die Gewichtsscheibenstange eingeführt wird, um die Anzahl der Gewichtsplatten auszuwählen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Stellen Sie das Gerät auf eine ebene und trockene Oberfläche. Tragen Sie geeignete Kleidung und konsultieren Sie vor Beginn eines Trainingsprogramms einen Arzt.

Ist das Gerät für Anfänger geeignet?

Ja, das SP 10 ist sowohl für Anfänger als auch für Fortgeschrittene geeignet. Beginnen Sie mit leichten Gewichten und befolgen Sie die Trainingsempfehlungen im Handbuch.

BEDIENUNGSANLEITUNG SP 10 Christopeit

Montage- und Bedienungsanleitung für Bestell-Nr.

9986 - (Silber)

GB

99861 - (Schwarz)

1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2

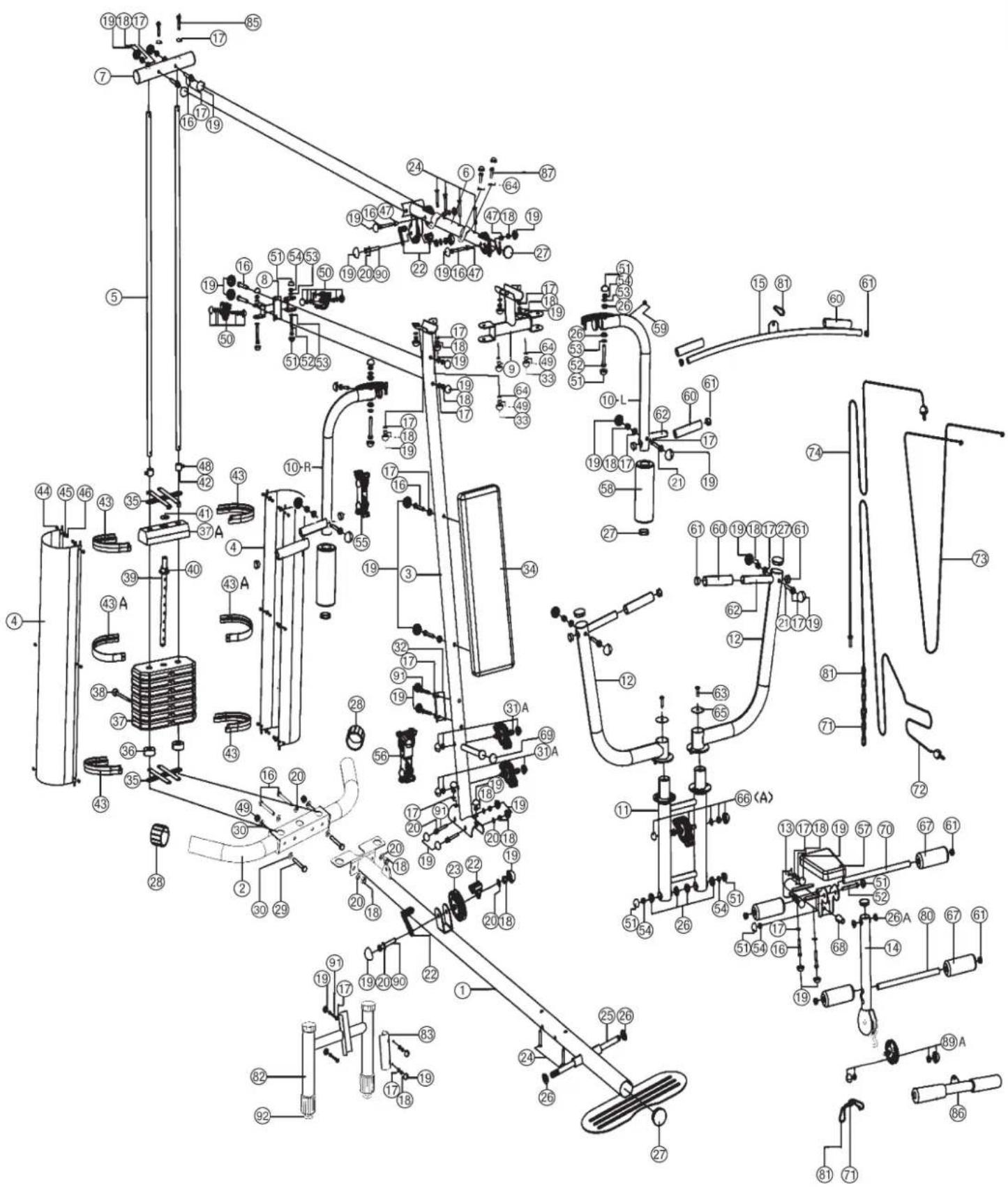

2. Einzelteileübersicht Seite 3
3. Stückliste Seite 4 - 5
4. Montageanleitung mit Explosionsdarstellungen Seite 6 - 14
5. Trainingsanleitung Seite 14
6. Garantiebestimmungen Seite 14

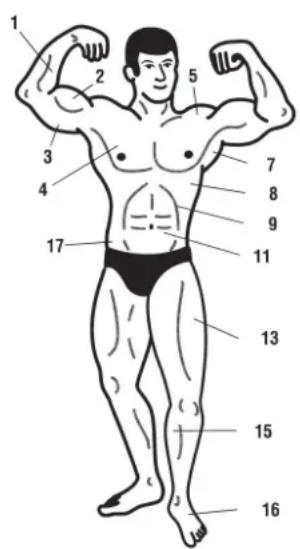

7. Trainingsbezeichnung Seite 15 - 16

Sehr geehrte Kundin, sehr geehrter Kunde!

Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Ihnen viel Vergnügen damit.

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung.

Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Mit freundlichem Gruß,

Top-Sports Gilles GmbH

GB

Contents

F

Sommaire

Page 29

NL

Inhoudsopgave

Pagina 41

Wichtige Empfehlungen und Sicherheitshinweise

Unsere Produkte sind grundsätzlich TÜV-GS geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet Sie aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Bauen Sie das Gerät genau nach der Montageanleitung auf und verwenden Sie nur die für den Aufbau des Gerätes beigefügten und in der Stückliste aufgeführten, gerätespezifischen Einzelteile. Kontrollieren Sie vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit der Kartonverpackung anhand der Stückliste der Montage- und Bedienungsanleitung.

2. Überprüfen Sie vor der ersten Benutzung und in regelmäßigen Abständen den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen, damit der sichere Betriebszustand Ihres Trainingsgerätes jederzeit gewährleistet ist.

3. Stellen Sie das Gerät an einem trockenen, ebenen Ort auf und schützen es vor Nässe und Feuchtigkeit. Sofern Sie den Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches schützen wollen, empfehlen wir Ihnen eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät zu legen.

4. Tragen Sie immer Trainingskleidung und Schuhe, die für ein Fitness-Training geeignet sind, wenn Sie auf dem Gerät trainieren. Die Kleidung muß so beschaffen sein, daß diese nicht aufgrund Ihrer Form (z.B. Länge) während des Trainings irgendwo hängen bleiben kann. Die Schuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.

5. Entfernen Sie alle Gegenstände in einem Umfeld von 2 Metern um das Gerät, bevor Sie mit dem Training beginnen.

6. Grundsätzlich sollten Sie sich vor der Aufnahme eines gezielten Trainings Ihren Arzt konsultieren. Der kann Ihnen definitiv sagen, welcher Belastung (Puls, Watt, Trainingsdauer u.s.w.) Sie sich maximal aussetzen sollten, und Ihnen auch im Bezug auf die richtige Körperhaltung beim Training, Ihr Trainingsziel und Ernährungsfragen genaue Auskünfte geben.

Es ist zu beachten, daß das Gerät nicht für therapeutische Zwecke geeignet ist. Trainieren Sie nie nach schweren Mahlzeiten.

1. Trainieren Sie nur auf dem Gerät, wenn es einwandfrei funktioniert. Verwenden Sie für eine eventuelle Reparatur nur Original-Ersatzteile.

2. Wenn es nicht ausdrücklich in der Anleitung genannt wird, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden.

3. Wenn Sie Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome verspüren, unterbrechen Sie das Training und wenden sich an Ihren Arzt.

4. Generell gilt, daß Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten bzw. unterwiesenen Personen benutzt werden.

5. Personen wie Kinder, Invaliden und behinderte Menschen sollten das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen.

6. Achten Sie darauf, daß Sie und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.

7. Beachten Sie bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition.

8. Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete eigene Werkzeuge.

9. Entsorgen Sie im Sinne der Umwelt die Verpackung und ggf. zu einem späteren Zeitpunkt auszutauschende Teile (alle Einzelteile des Gerätes) nur in entsprechend dafür vorgesehene Sammelbehälter oder geben diese bei geeigneten Sammelstellen ab.

10. Dieses Gerät ist gemäss der EN 957 -1 und -2 „H, Heimbereich“ geprüft und zertifiziert worden. Die zulässige maximale Belastung (=Körpergewicht) ist auf 120 kg festgelegt worden.

Stückliste-Ersatzteilliste Fitness-Station SP 10 Order No. 9986, 99861

Technische Daten: Stand: 01.07.2012

Komplett-Work-Out auf kleinstem Raum

• über 30 Übungsmöglichkeiten

• separates Bankdrückmodul

• separates Butterflymodul

• Latissimus- und Curlstange

- Beincurler

• Verschiedene Seilzugübungen

• Metall Trittplatte für Curl- Übungen im Stehen

• 8 Steckgewichte a ca. 5,6 kg = 45 kg Steckgewichte

• Stahlrohrrahmen mit 50 mm ∅

• Geeignet bis zu einem Körpergewicht von max. 120 kg

Stellmaße: ca. L 146 x B 106 x H 191 cm

Kontrollieren Sie bitte nach Öffnen der Verpackung, ob sich alle Teile in ordnungsgemäßem Zustand befinden. Ist dies der Fall, können Sie mit dem Zusammenbau beginnen.

Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Adresse: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

0

5

10

15

20

25

30

35

40

50

60

70

80

90

100 mm

Abbildungs-Nr.	Bezeichnung Abmessung Menge Montiert an ET-	Nummer	ET-Nummer
		mm	Stück	Abbildungs Nr.	9986
1	Grundrahmen		1	2+3	33-9986-01-SI
2	Hinterer Fuß		1	1	33-9986-02-SI
3	Stützrohr		1	1+6	33-9986-03-SI
4	Gewichtsverkleidung		2	43	33-9986-04-SI
5	Gewichtsführungsstange		2	2+7	33-9986-05-SI
6	Latissimusrohr		1	3+7	33-9986-06-SI
7	Endrohr		1	5+6	33-9986-07-SI
8	Seilrollenhalter		1	3	33-9986-08-SI
9	Butterflyarmaufnahme		1	6	33-9986-09-SI
10L	Butterflyarm Links		1	9	33-9986-10-SI
10R	Butterflyarm Rechts		1	9	33-9986-11-SI
11	Bankdrück Aufnahme		1	25	33-9986-12-SI
12	Bankdrückarm		2	11	33-9986-13-SI
13	Sitzrahmen		1	3	33-9986-27-SI
14	Beincurler		1	13	33-9986-15-SI
15	Latissimusstange		1	81	33-9986-16-SI
16	Schraube	M10x65	12	2+6+7+8+34+57	39-9982
17	Unterlegscheibe gebogen	10//22	36	16+21+24+76+77+91	39-10233-CR
18	Mutter	M 10	30	16+21+24+76+77+90+91	39-9981-VC
19	Kappe	für M10	72	16+18+21+24+76+77	36-9986-03-BT
20	Unterlegscheibe	10//20	33	16+21+24+76+77	39-9989-CR
21	Schraube	M10x60	4	10+12	39-10149
22	Seilführung		22	23	36-9986-48-BT
23	Seilrolle		11	1+3+8+11+55+56	36-9986-05-BT
23A	Seilrolle		3	6+14	36-9986-44-BT
24	Schlossschraube	M10x60	6	1+6	39-10248
25	Achse		1	1	33-9986-17-SI
26	Stahllager	∅ 12	10	1+10+11	36-9986-06-BT
26A	Stahllager	∅ 12	2	14	36-9986-46-BT
27	Rundstopfen	∅ 50	12	1+6+7+10-12+14	36-9986-07-BT
28	Fußkappe	10//28	2	2	36-9986-08-BT
29	Schraube	M8x60	2	2	39-10436
30	Unterlegscheibe	8//19	4	29	39-9962-CR
31A	Seilrolleneinheit		2	3	36-9986-09-BT
32	Verstärkungsplatte 1		1	3	33-9986-18-SI
33	Kappe	für M8	4	29	36-9986-43-BT
34	Rückenpolster		1	3	36-9986101-BT
35	Aufnahme für Nr. 4		2	4+5	33-9986-19-SI
36	Gummidämpfer		2	5	36-9986-10-BT
37	Gewichtsplatte		7	5	36-9986-11-BT
37A	Gewichtsplatte		1	39	36-9986-47-BT
38	Sicherungsstift		1	39	36-9986-12-BT
39	Gewichtsschlitten		1	74	33-9986-20-SI
40	Gewichtsschlittenaufnahme		1	39	33-9986-21-SI
41	Unterlegscheibe	13/45	1	37a	36-9986-13-BT
42	Befestigung für Nr. 35		2	5	36-9986-14-BT
43	Stabilisierung für Nr. 4		4	4	36-9986-15-BT
43a	Stabilisierung für Nr. 4		2	4	36-9986-16-BT
44	Schraube	M6x15	12	4+43	39-9860

Abbildungs-Nr. mm Stück Abbildungs Nr. 9986 99861
	Bezeichnung Abmessung Menge	Montiert an ET-Nummer ET-Nummer
45	Unterlegscheibe	6//12	12	44	39-10007-CR	39-10007-CR
46	Mutter	M6	12	44	39-9816-VC	39-9816-VC
47	Distanztück		4	6	36-9986-17-BT	36-9986-17-BT
48	Kreuzschlitzschraube	3,5x15	2	42	39-9909	39-9909
49	Mutter	M8	6	29+87	39-10031	39-10031
50	Seilrollenaufnahme		2	8	36-9986-18-BT	33-9986117-SW
51	Schraubenkappe	für M12	12	52+54	36-9986-19-BT	36-9986-19-BT
52	Schraube	M12x85	10	8+10+13	39-10316-SW	39-10316-SW
53	Unterlegscheibe	12//24	8	52	39-10062	39-10062
54	Mutter	M12	7	25+52	39-9986	39-9986
55	Doppelseilrollenhalter		1	72+74	36-9986-20-BT	33-9986120-SW
56	Doppelseilrollenhalter versetzt		1	72+73	36-9986-21-BT	33-9986127-SW
57	Sitzpolster		1	13	36-9986102-BT	36-9986102-BT
58	Armpolster		2	10	36-9986-22-BT	36-9986-22-BT
59	Stopfen		2	10L+10R	36-9986-51-BT	36-9986-51-BT
60	Griffüberzug		8	15+62+86	36-9986-49-BT	36-9986-49-BT
61	Stopfen	∅ 25	16	15+62+70+80+86	39-10146	39-10146
62	Handgriff	∅ 25	4	10+12	33-9986-22-SI	33-9986122-SW
63	Innensechskantschraube	M8x25	2	11	39-10455	39-10455
64	Unterlegscheibe	8//16	10	87	39-9962-CR	39-9962-CR
65	Unterlegscheibe	8,5//50	2	63	39-10500	39-10500
66A	Seilrolleneinheit		1	11	36-9986-24-BT	36-9986-24-BT
67	Beinpolyster		4	70+80	36-9986106-BT	36-9986106-BT
68	Gummidämpfer		1	13	36-9986-26-BT	36-9986-26-BT
69	Gummidämpfer		1	3	36-9986-27-BT	36-9986-27-BT
70	Rundpolsteraufnahme 1		1	13	33-9986-23-SI	33-9986123-SW
71	Kette	9 + 3	2	72+81	36-9986-28-BT	36-9986-28-BT

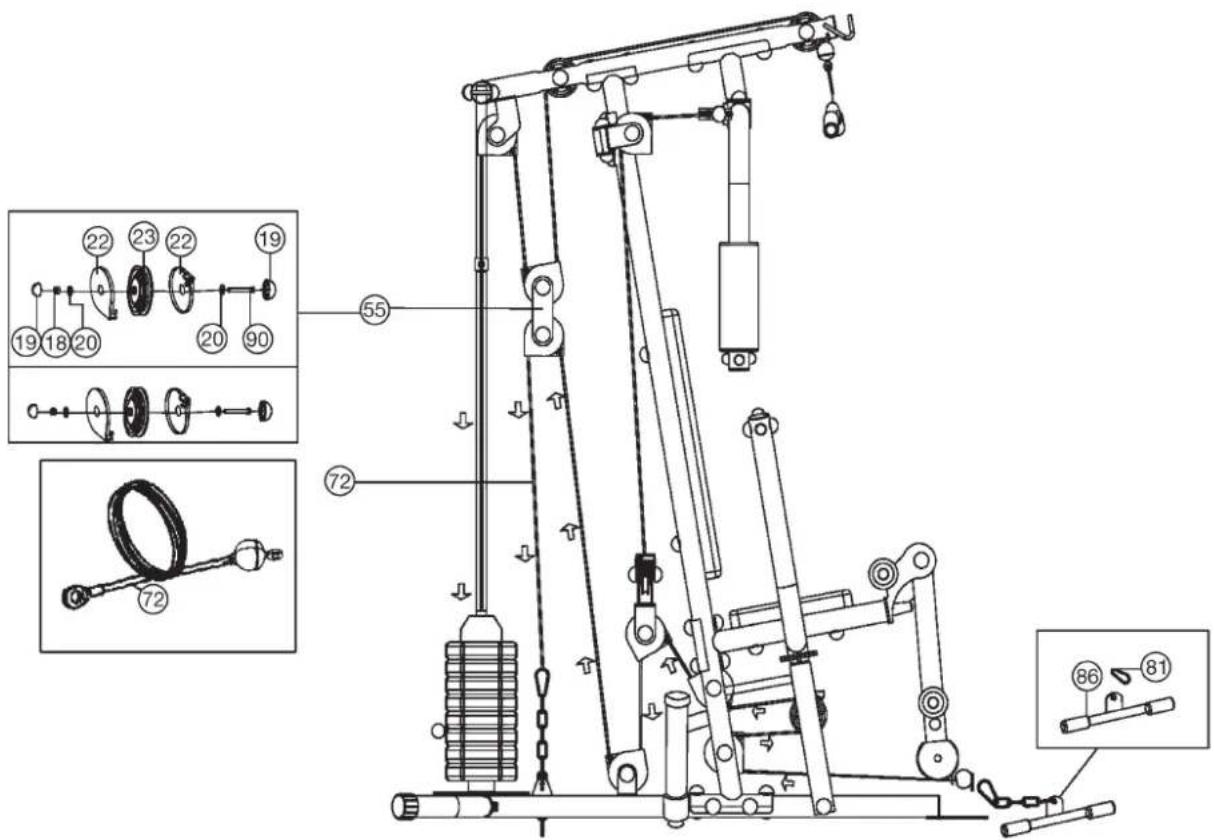

72	Seil 1 für Beincurler	3840mm	1	1+14+11+56+71	36-9986-29-BT	36-9986-29-BT
73	Seil 2 für Butterfly	2790mm	1	10+56	36-9986-30-BT	36-9986-30-BT
74	Seil 3 für Latissimus	3120mm	1	6+39+55	36-9986-31-BT	36-9986-31-BT
75	Unterlegscheibe		6	76+77	39-9991	39-9991
76	Schraube	M10 x 95	2	3	39-10451-CR	39-10451-CR
77	Schraube	M10 x 100	1	11	39-10452-CR	39-10452-CR
78	Distanztstück		3	76+77	36-9986-33-BT	36-9986-33-BT
80	Rundpolsteraufnahme 2		1	14	33-9986-24-SI	33-9986124-SW
81	Karabinerhaken		5	15+71+86	39-9822	39-9822
82	Stabilisierung		1	3	33-9986-25-SI	33-9986125-SW
83	Verstärkungsplatte 2		1	3	33-9986-26-SI	33-9986126-SW
85	Schraube	M10x25	2	7	39-10052	39-10052
86	Curlstange		1	81	36-9986-36-BT	36-9986-36-BT
87	Schraube	M8x20	4	3+6+9	39-10041	39-10041
88	Montageanleitung		1		36-9986-50-BT	36-9986-50-BT
89A	Seilrolleneinheit		1	14	36-9986-38-BT	36-9986-38-BT
90	Schraube	M10x45	9	1+6+50+55+56+89A	39-10131-CR	39-10131-CR
91	Schraube	M10x70	6	3+82	39-10148	39-10148
92	Gummidämpfer		2	82	36-9986-45-BT	36-9986-45-BT
93	Werkzeugset		1		36-9986-39-BT	36-9986-39-BT

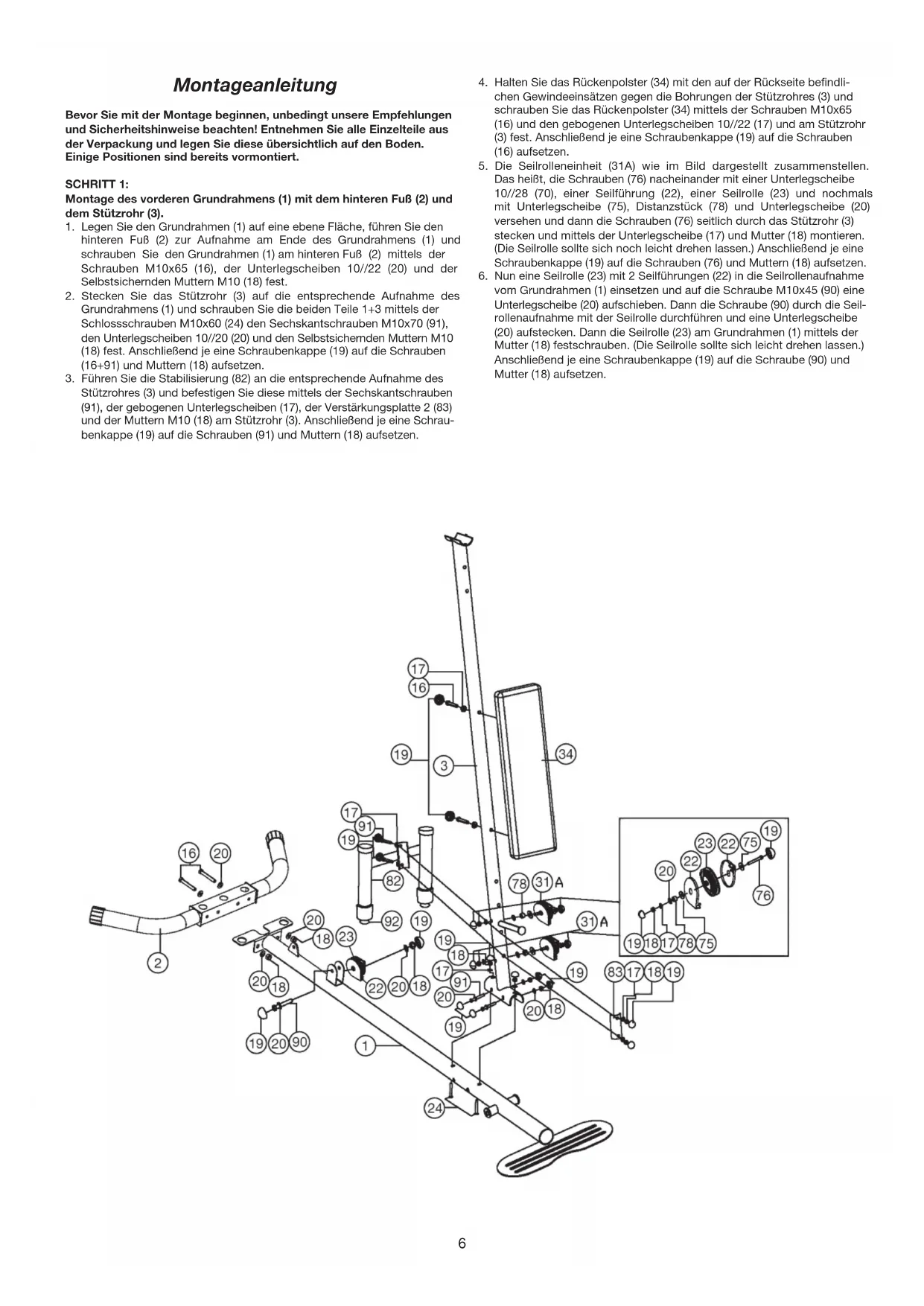

Montageanleitung

Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitshinweise beachten! Entnehmen Sie alle Einzelteile aus der Verpackung und legen Sie diese übersichtlich auf den Boden. Einige Positionen sind bereits vormontiert.

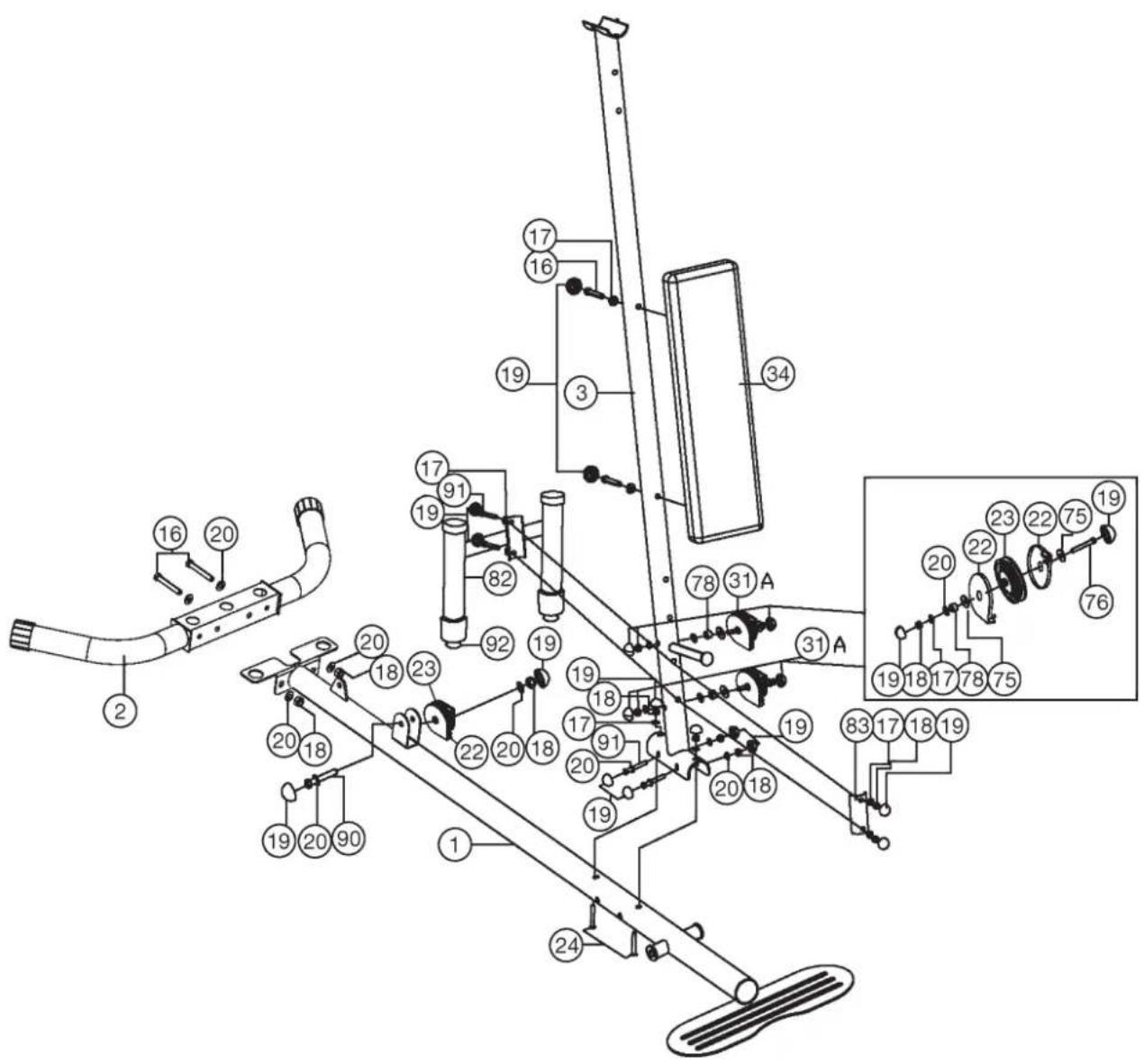

SCHRITT 1:

Montage des vorderen Grundrahmens (1) mit dem hinteren Fuß (2) und dem Stützrohr (3).

1. Legen Sie den Grundrahmen (1) auf eine ebene Fläche, führen Sie den hinteren Fuß (2) zur Aufnahme am Ende des Grundrahmens (1) und schrauben Sie den Grundrahmen (1) am hinteren Fuß (2) mittels der Schrauben M10x65 (16), der Unterlegscheiben 10//22 (20) und der Selbstsichernden Muttern M10 (18) fest.
2. Stecken Sie das Stützrohr (3) auf die entsprechende Aufnahme des Grundrahmens (1) und schrauben Sie die beiden Teile 1+3 mittels der Schlossschrauben M10x60 (24) den Sechskantschrauben M10x70 (91), den Unterlegscheiben 10//20 (20) und den Selbstsichernden Muttern M10 (18) fest. Anschließend je eine Schraubenkappe (19) auf die Schrauben (16+91) und Muttern (18) aufsetzen.

3. Führen Sie die Stabilisierung (82) an die entsprechende Aufnahme des Stützrohres (3) und befestigen Sie diese mittels der Sechskantschrauben (91), der gebogenen Unterlegscheiben (17), der Verstärkungsplatte 2 (83) und der Muttern M10 (18) am Stützrohr (3). Anschließend je eine Schraubenkappe (19) auf die Schrauben (91) und Muttern (18) aufsetzen.

4. Halten Sie das Rückenpolster (34) mit den auf der Rückseite befindlichen Gewindeeinsätzen gegen die Bohrungen der Stützrohres (3) und schrauben Sie das Rückenpolster (34) mittels der Schrauben M10x65 (16) und den gebogenen Unterlegscheiben 10//22 (17) und am Stützrohr (3) fest. Anschließend je eine Schraubenkappe (19) auf die Schrauben (16) aufsetzen.

5. Die Seilrolleneinheit (31A) wie im Bild dargestellt zusammenstellen. Das heißt, die Schrauben (76) nacheinander mit einer Unterlegscheibe 10//28 (70), einer Seilführung (22), einer Seilrolle (23) und nochmals mit Unterlegscheibe (75), Distanzstück (78) und Unterlegscheibe (20) versehen und dann die Schrauben (76) seitlich durch das Stützrohr (3) stecken und mittels der Unterlegscheibe (17) und Mutter (18) montieren. (Die Seilrolle sollte sich noch leicht drehen lassen.) Anschließend je eine Schraubenkappe (19) auf die Schrauben (76) und Muttern (18) aufsetzen.
6. Nun eine Seilrolle (23) mit 2 Seilführungen (22) in die Seilrollenaufnahme vom Grundrahmen (1) einsetzen und auf die Schraube M10x45 (90) eine Unterlegscheibe (20) aufschieben. Dann die Schraube (90) durch die Seilrollenaufnahme mit der Seilrolle durchführen und eine Unterlegscheibe (20) aufstecken. Dann die Seilrolle (23) am Grundrahmen (1) mittels der Mutter (18) festschrauben. (Die Seilrolle sollte sich leicht drehen lassen.) Anschließend je eine Schraubenkappe (19) auf die Schraube (90) und Mutter (18) aufsetzen.

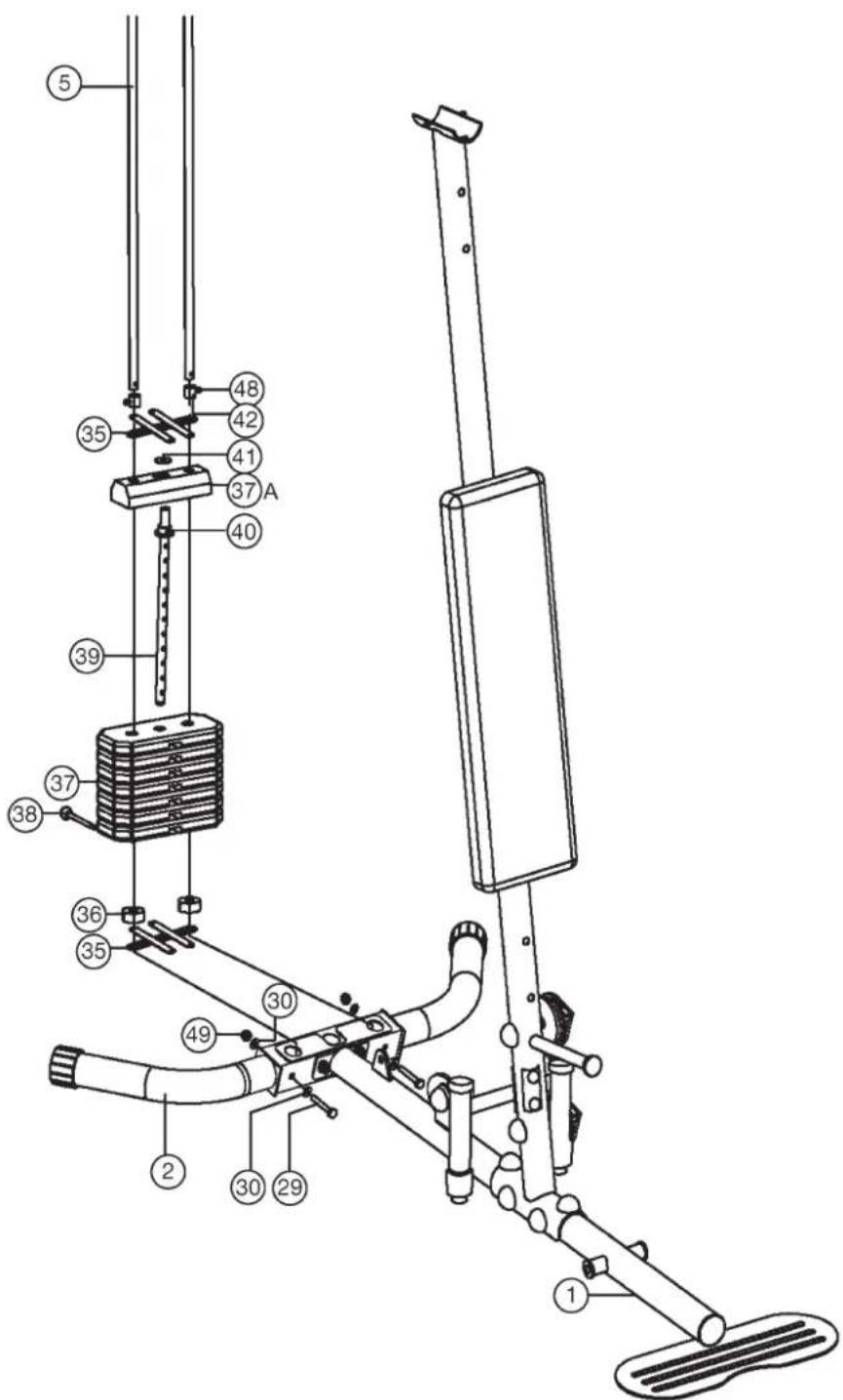

Montage der Gewichtsplatten (37+40) und den Führungsrohren (5).

1. Stecken Sie die Führungsrohre (5) in richtiger Position in die Aufnahme des hinteren Fußes (2) und sichern sie die Führungsrohre (5) mittels der Schrauben M8x60 (29), der Unterlegscheiben 8//19 (30) und der Selbstsichernden Muttern M8 (49).
2. Schieben Sie über die Führungsrohre (5) eine Gewichtsverkleidungsaufnahme (35).
3. Schieben Sie dann jeweils einen Gummidämpfer (36) über die Führungs- rohre (5) auf.

4. Schieben Sie danach über die Führungsrohre (5) die 7 Gewichtsplatten (37) wie in der nebenstehenden Zeichnung dargestellt auf.

5. Stecken Sie den Gewichtsschlitten (39) mit eingestecktem Kunststoffring und Zylinderstift (40) in das Gewichtspaket (37) ein und schieben Sie anschließend die kleinere Gewichtsplatte (37A) auf.

6. Schieben Sie nun noch die zweite Gewichtsverkleidungsaufnahme (35) und die Befestigungen (42) über die Führungsrohre (5) und legen Sie die große Unterlegscheibe (41) auf das Gewicht (37A) mittig auf.
7. Der passende Sicherungsstift (38) dient zur Einstellung der Gewichtsbelastung. Stecken Sie diesen in gewünschter Position bis in den Gewichtsschlitten (39) ein.
   (Je höher der Sicherungsstift (38) eingesteckt wird, desto niedriger ist die Gewichtsbelastung.)

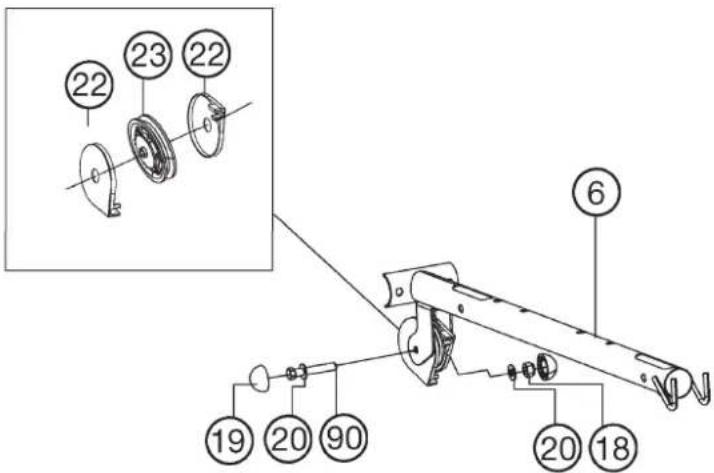

Montage der Latissimusrohres (6) und des Endrohres (7).

1. Setzen Sie das Endrohr (7) passend auf die oberen Enden der Führungs- rohre (5) auf und schrauben Sie das Endrohr (7) mittels der Schrauben M10x25 (85) und der gebogenen Unterlegscheiben 10//22 (17) an den Führungsrohren fest. (Achten Sie bei der Montage auf die Flucht der Bohrungen).

2. Die Seilrolle (23) mit 2 Seilführungen (22) in die Seilrollenaufnahme vom Latissimusrohr (6) einsetzen und auf die Schraube M10x45 (90) eine Unterlegscheibe (20) aufschieben. Dann die Schraube (90) durch die Seilrollenaufnahme mit der Seilrolle (23) durchführen und eine Unterlegscheibe (20) aufstecken. Dann die Seilrolle (23) am Latissimusrohr (6) mittels der Mutter (18) festschrauben. (Die Seilrolle sollte sich leicht drehen lassen.) Anschließend je eine Schraubenkappe (19) auf die Schraube (90) und Mutter (18) aufsetzen.

3. Führen Sie das hintere Ende des Latissimusrohres (6) zum Endrohr (7) und befestigen Sie die beide Teile mittels der Sechskantschrauben M10x65 (16), der gebogenen Unterlegscheiben10//22 (17) und der Muttern M10 (18). Anschließend je eine Schraubenkappe (19) auf die Schrauben (16+87) und Muttern (18) aufsetzen.

4. Legen Sie das Latissimusrohr (6) passend auf das Stützrohr (3) auf und schrauben sie das Latissimusrohr (6) mittels der Schrauben M8x20 (87), der Schrauben M10x65 (24), der Unterlegscheiben (17+64) der Muttern (18+49) an der Metallasche und am Stützrohr (3) fest. (Bauteile können auf Spannung stehen; evtl. durch etwas Lösen der Schrauben (85) anpassen).

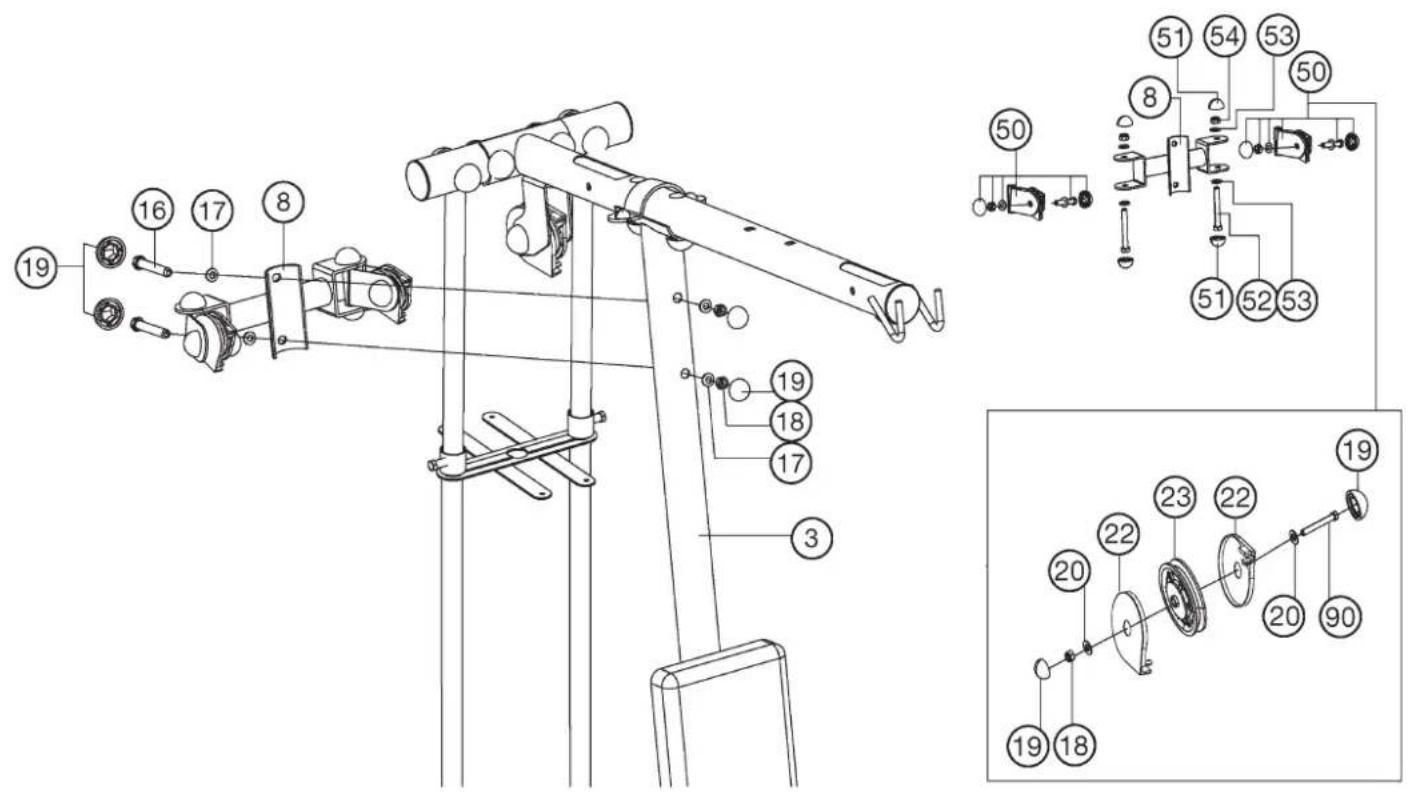

SCHRITT 4: Montage des Seilrollenhalters (8) und der Seilrollenaufnahmen (50) am Stützrohr (3).

1. Führen Sie die Seilrollenhalterung (8) zur entsprechenden Aufnahme oben am Stützrohr (3) und schrauben Sie diese mittels der Sechskantschrauben M10x65 (16), der gebogenen Unterlegscheiben 10//22 (17) und der Muttern M10 (18) fest. Anschließend je eine Schraubenkappe (19) auf die Schrauben (16) und Muttern (18) aufsetzen.

2. Schrauben Sie nun die Seilrollenaufnahmen (50) an der Seilrollenhalterung (8) mittels der Schrauben M12x85 (52), der Unterlegscheiben 12//24 (53) und der Mutter M12 (54) fest. Anschließend je eine Schraubenkappe (51) auf die Schrauben (52) und Muttern (54) aufsetzen.

3. Die Seilrollen (23) mit 2 Seilführungen (22) in die Seilrollenaufnahmen (50 einsetzen und auf die Schraube M10x45 (90) eine Unterlegscheibe (20) aufschieben. Dann die Schraube (21) durch die Seilrollenaufnahme (50) mit der Seilrolle (23) durchführen und eine Unterlegscheibe (20) aufstekken. Dann die Seilrolle (23) an der Seilrollenaufnahmen (50) mittels der Mutter (18) festschrauben. (Die Seilrolle sollte sich leicht drehen lassen.) Anschließend je eine Schraubenkappe (19) auf die Schraube (90) und Mutter (18) aufsetzen.

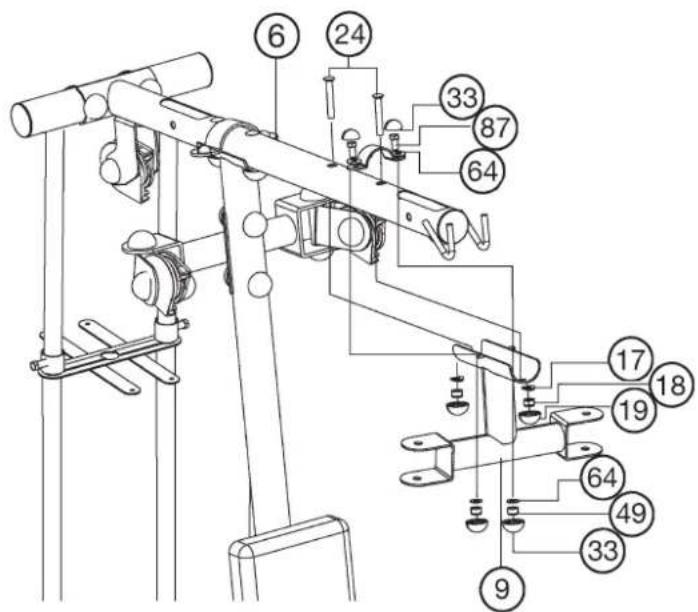

SCHRITT 5: Montage der Butterflyaufnahme (9) und der Butterflyarme (10L+10R).

1. Legen Sie die Butterflyaufnahme (9) passend an das Latissimusrohr (6) an und schrauben sie die Butterflyaufnahme (9) mittels der Schrauben M8x20 (87), der Schrauben M10x60 (24), der Unterlegscheiben (17+64) der Muttern (18+49) an der Metallasche und am Latissimusrohr (6) fest. Anschließend je eine Schraubenkappe (33) auf die Schrauben (87) und Muttern (18+49) aufsetzen.
2. Schieben Sie mit Hilfe von etwas Seifenflüssigkeit die Armpolster (58) auf die Butterflyarme L &R (10L+10R) auf.
3. Stecken sie die Butterflyarme L & R (10L+10R) in Richtiger Position in die entsprechende Butterflyaufnahme (9) und schrauben Sie diese mittels der Schrauben M12x85 (52), der Unterlegscheiben 12//24 (53) und der Mutter M12 (54) fest. Anschließend je eine Schraubenkappe (51) auf die Schrauben (52) und Muttern (54) aufsetzen.
4. Schrauben Sie in die Butterflyarme (10L+10R) die Handgriffe (62) mittels der Sechskantschrauben M10x60 (21), der gebogenen Unterlegscheiben 10//22 (17) und der Muttern M10 (18) fest. Anschließend je eine Schraubenkappe (19) auf die Schrauben (21) und Muttern (18) aufsetzen.

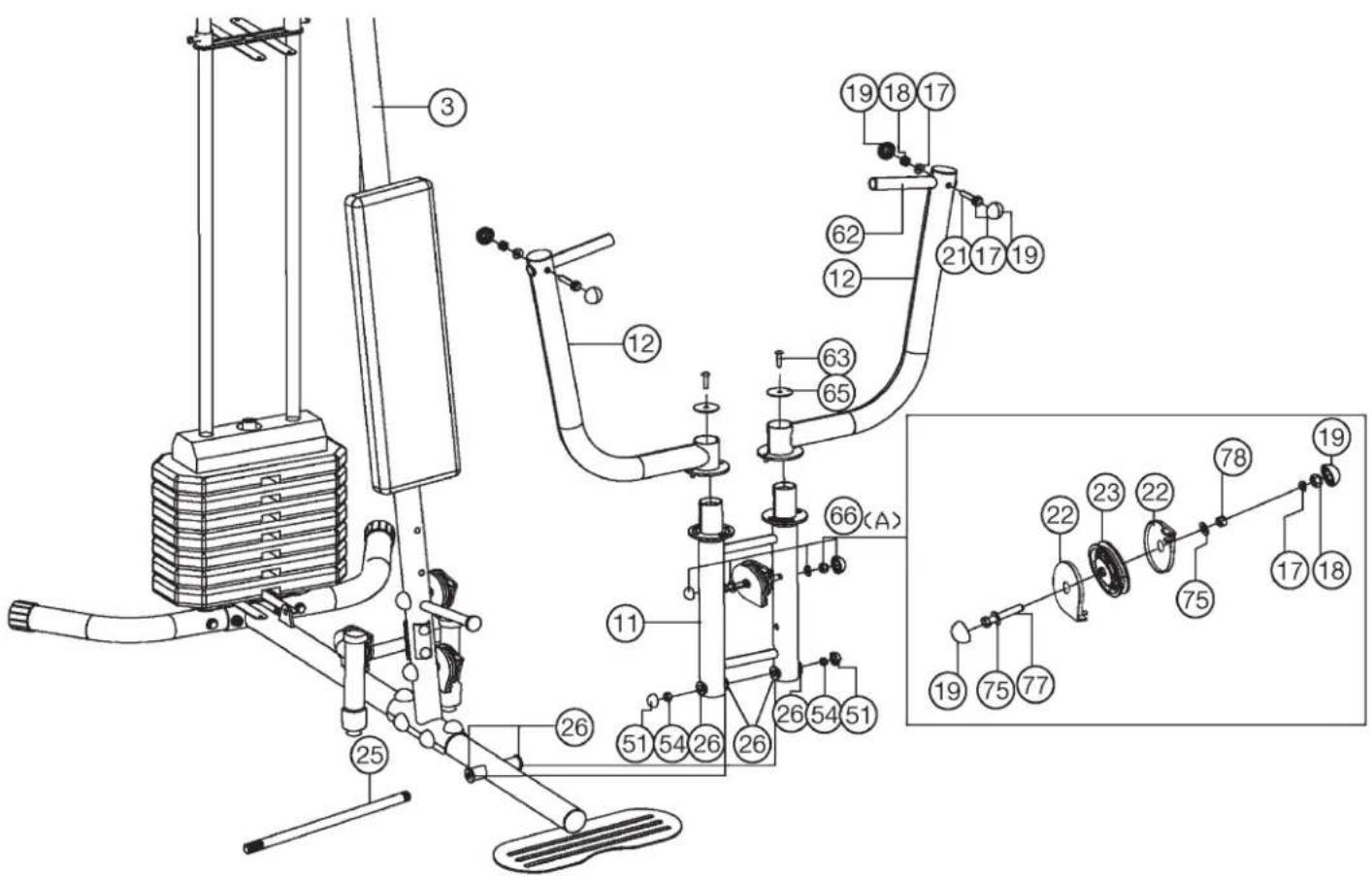

Montage der Bankdrückaufnahme (11) und der Bankdrückarme (12).

1. Führen Sie die Bankdrückaufnahme (11) zur entsprechenden Aufnahme am Grundrahmen (1) und schieben Sie die Achse (25) durch die Bankdrückaufnahme (11) und den Grundrahmen (1) hindurch. Sichern Sie die Achse (25) auf beiden Seiten mit den Muttern (54) und setzen Sie eine Schraubenkappe (51) auf die Muttern auf.

2. Stecken Sie die Bankdrückarme (12) auf die Bankdrückaufnahme (11) in entsprechender Position auf und befestigen Sie diese mittels der Schrauben (63), der Unterlegscheiben (65).

3. Schrauben Sie in die Bankdrückarme (12) die Handgriffe (62) mittels der Sechskantschrauben M10x60 (21), der gebogenen Unterlegscheiben 10//22 (17) und der Muttern M10 (18) fest. Anschließend je eine Schraubenkappe (19) auf die Schrauben (21) und Muttern (18) aufsetzen.

4. Die Seilrolleneinheit (66A) wie im Bild dargestellt zusammenstellen. Das heißt, die Schraube M10x100 (77) mit einer Unterlegscheibe 10//28 (75), einer Seilführung (22), der Seilrolle (23) und nochmals einer Seilführung (22), Unterlegscheibe (75) und dem Distanzstück (78) versehen und dann seitlich durch die Bankdrückaufnahme (11) durchstecken. Dann eine Unterlegscheibe 10/22 (17), aufschieben und mittels und Mutter (18) montieren. (Die Seilrolle sollte sich noch leicht drehen lassen.) Anschließend je eine Schraubenkappe (19) auf die Schraube (77) und Mutter (18) aufsetzen.

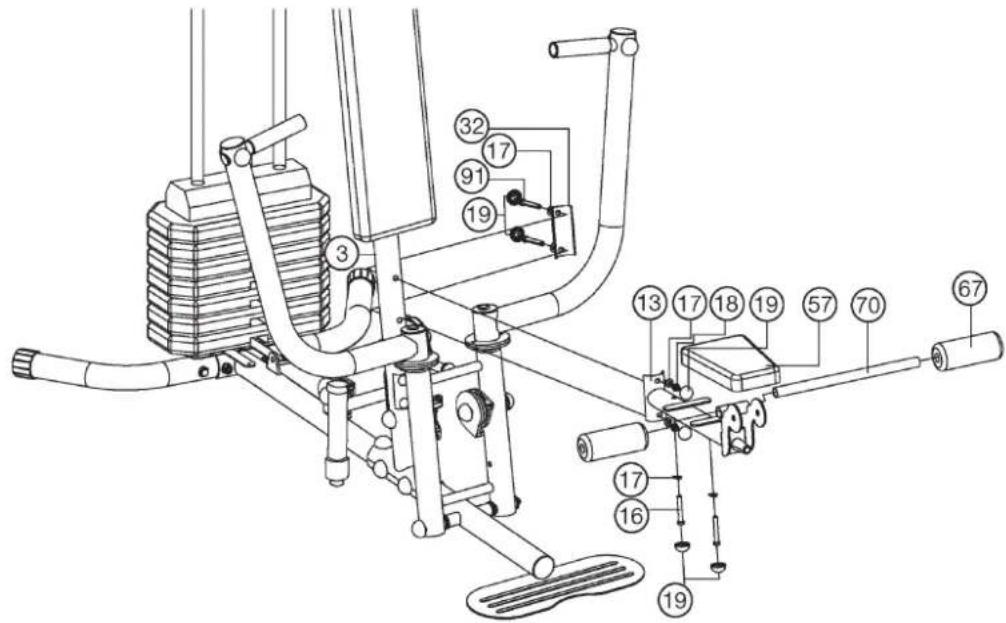

SCHRITT 7: Montage des Sitzrahmens (13), der Rundpolsteraufnahme 1 (70) und des Sitzpolsters (57).

1. Legen Sie das Sitzpolster (57) mit den auf der Rückseite befindlichen Gewindeeinsätzen auf die Bohrungen des Sitzrahmens (13) und schrauben Sie dieses mittels der Schrauben M10x65 (16) und den Unterlegscheiben 10//22 (17) fest.

2. Schieben Sie die Rundpolsteraufnahme (70) in die Aufnahme des Sitzrahmens (13) mittig ein und schieben Sie beidseitig auf die Rundpolsteraufnahme (70) die Rundpolster (67) auf.

3. Führen Sie den Sitzrahmen (13) zur entsprechenden Aufnahme am Stützrohr (3) und schrauben Sie diese mittels der Sechskantschrauben M10x70 (91), der gebogenen Unterlegscheiben (17) der Verstärkungsplatte 1 (32) und der Muttern M10 (18) fest. Anschließend je eine Schraubenkappe (19) auf die Schrauben (16+91) und Muttern (18) aufsetzen.

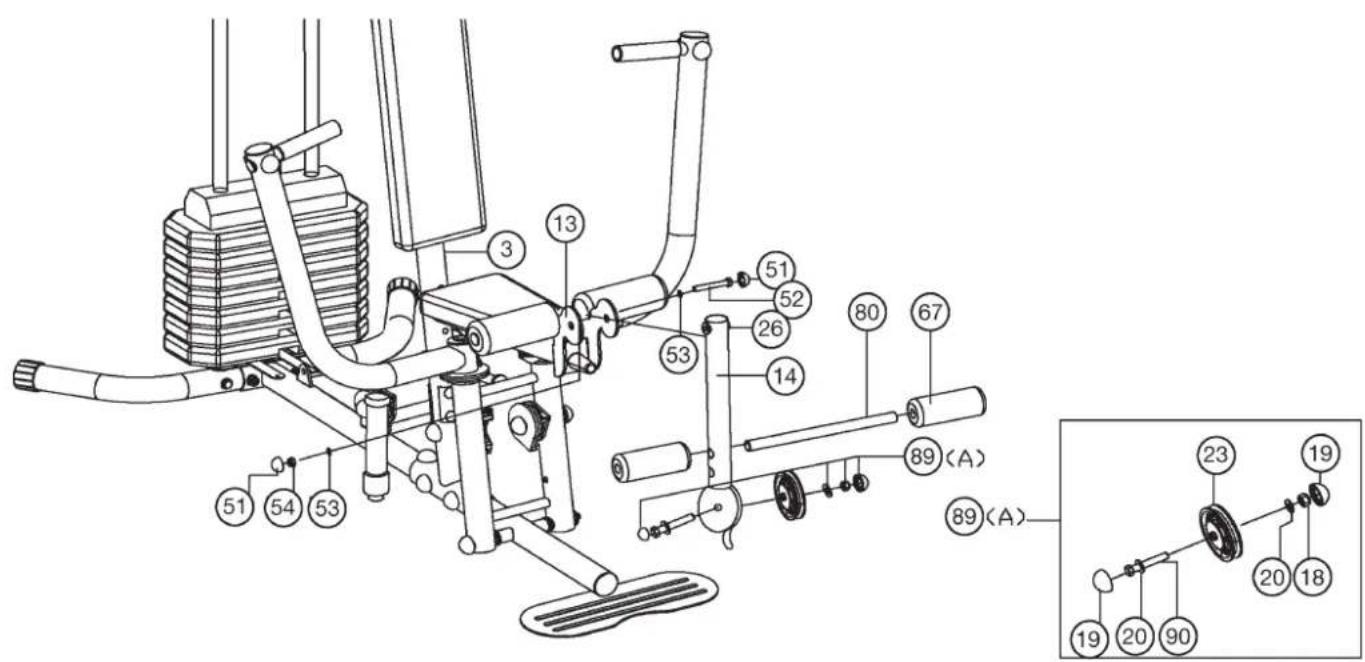

SCHRITT 8: Montage des Beincurlers (14) und der Rundpolsteraufnahme 2 (80).

1. Montieren Sie den Gummidämpfer (68) an entsprechender Stelle am Sitzrahmen (13). Setzen Sie den Beincurler (15) mit den eingelegten Stahllagern (26) in die entsprechende Aufnahme am Sitzrahmen (13) ein und schrauben Sie diese mittels der Schraube M12x85 (52) und der Selbstsichernden Mutter M12 (54) nur so fest, dass sich der Beincurler (14) noch leicht drehen lässt. Anschließend je eine Schraubenkappe (51) auf die Schraube (52) und Mutter (54) aufsetzen.

2. Schieben Sie die Rundpolsteraufnahme 2 (80) in die gewünschte Aufnahme des Beincurlers (14) mittig ein und schieben Sie beidseitig jeweils ein Rundpolster (67) auf.

3. Die Seilrolleneinheit (89A) wie im Bild dargestellt zusammenstellen. Das heißt, die Schraube M10x45 (90) mit einer Unterlegscheibe 10//20 (20) versehen und dann durch die Seilrollenaufnahme des Beincurlers (14) mit eingesteckter Seilrolle (23A) stecken und mittels der Unterlegscheibe (20) und Mutter (18) montieren. (Die Seilrolle sollte sich noch leicht dreher lassen.) Anschließend je eine Schraubenkappe (19) auf die Schraube (90) und Mutter (18) aufsetzen.

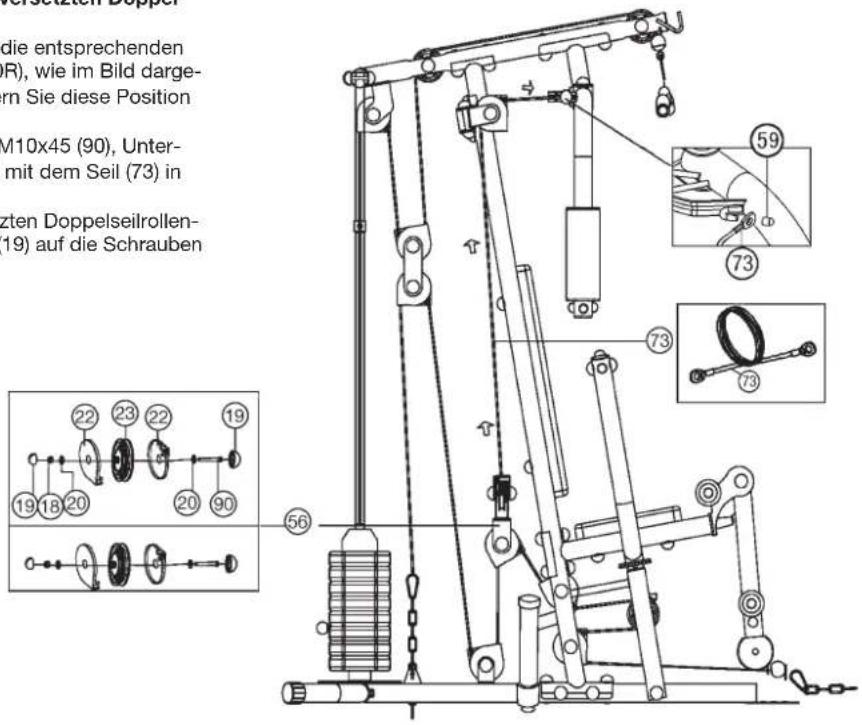

Montage des Seiles für den Butterfly (73) mit dem versetzten Doppelseilrollenhalter (56).

1. Hängen Sie die beiden Seilenden vom Seil (73) an die entsprechenden Haken am rechten und linken Butterflyarm (10L+10R), wie im Bild dargestellt hinter dem Stützrohr (3) geführt ein und sichern Sie diese Position mittels der Stopfen (59).
2. Montieren Sie eine Seilrolle (23) mit der Schraube M10x45 (90), Unterlegscheibe (20), Seilführungen (22) und Mutter (18) mit dem Seil (73) in den versetzten Doppelseilrollenhalter (56) ein.
3. Anschließend die zweite Seirolle (23) in den versetzten Doppelseilrollenhalter (56) montieren und je eine Schraubenkappe (19) auf die Schrauben (90) und Muttern (18) aufsetzen

Versetzten Dopper die entsprechenden (OR), wie im Bild darge- rn Sie diese Position M10x45 (90), Unter- mit dem Seil (73) in zten Doppelseirollen- (19) auf die Schrauben 56 22 23 22 19 19 18 20 20 90 59 73 73 56

SCHRITT 10:

Montage des Seiles für den Beincurler (72) mit dem Doppelseilrollenhalter (55).

1. Montieren Sie zwei Seilrollen (23) mit den Schrauben M10x45 (90), Unterlegscheiben (20), Seilführungen (22) und Muttern (18) in den Doppelseilrollenhalter (55) ein. (Die Seilrollen sollte sich noch leicht drehen lassen.) Anschließend je eine Schraubenkappe (19) auf die Schrauben (90) und Muttern (18) aufsetzen.
2. Führen Sie das Seil (72) mit der Öse zuerst, angefangen vom Beincurler, wie im Bild dargestellt über die einzelnen Seilrollen und verbinden Sie das Seilende mittels Karabinerhaken (81) und Kette (71) am Grundrahmen.
3. Befestigen Sie die Curlstange (86) an dem Seil (73) mittels der Kette (71) und den Karabinerhaken (81). (Für Beincurl-Übungen sollte die Kette mit der Curlstange ausgehängt werden.)

Montage des Seiles für den Latissimus (74) mit dem Doppelseilrollenhalter (55).

1. Führen Sie das Seil (74) mit der Schraube zuerst, angefangen vom Latissimusrohr, wie im Bild dargestellt über die einzelnen Seilrollen und verschrauben Sie das Seilende fest mit dem Gewichtsschlitten. Bei dieser Montage müssen gleichzeitig die beiden Seilrollen (23A) mit der Schraube M10x65 (16), den Distanztücken (47) und Muttern (18) mit dem Seil (74) in das Latissimusrohr montiert werden. Dazu die Distanztücke (47) von außen in die Bohrungen des Latissimusrohres (6) einstecken.

(Hinweis: Um das Seilsystem später evtl. nach zu spannen kann der Karabinerhaken (81) in einer tieferen Position der Kette (71) eingehängt werden oder die Seilschraube (74) tiefer in den Gewichtsschlitten (39) eingedreht werden.)

1. Befestigen Sie die Latissimusstange (15) an dem Seil (74) mittels des Karabinerhakens (81). (Die Latissimusstange (15) kann auf der vorne an dem Latissimusrohr (6) befindlichen Latissimusstangen-Aufnahme abgelegt werden.

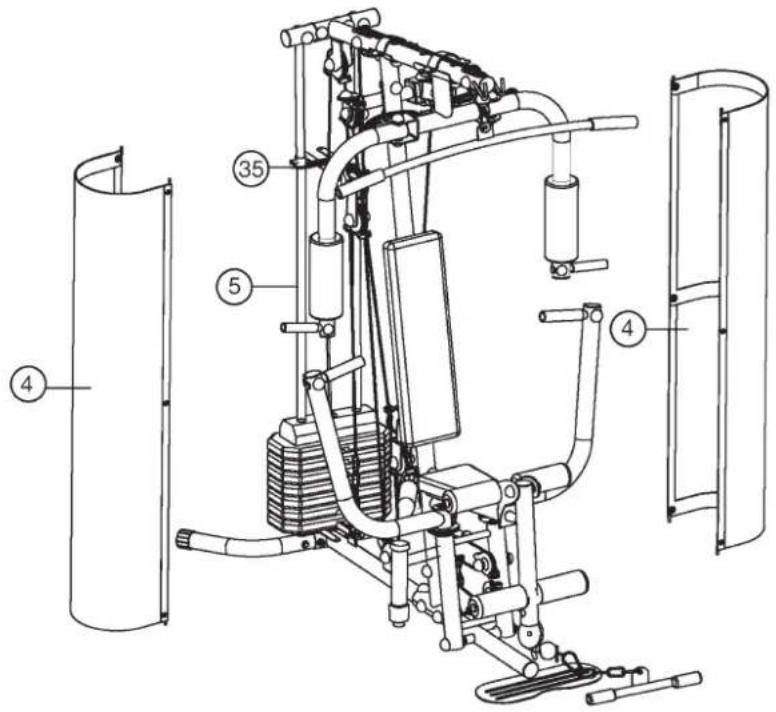

Montage der Gewichtsverkleidungen (4) mit den Stabilisierungen (43+43a).

1. Stecken Sie die Stabilisatoren (43) an Ober- und Unterseite der Gewichtsverkleidungen (4) auf und montieren Sie die mittleren Stabilisatoren (43a) mittels der Schrauben M6x15 (44), der Unterlegscheiben 6//12 (45) und der Muttern M6 (46) an den Gewichtsverkleidungen (4) fest.
2. Führen Sie die Gewichtsverkleidungen (4) zu den Gewichtsverkleidungsaufnahmen (35) und schrauben Sie mittels der Schrauben M6x15 (44), der

Unterlegscheiben 6//12 (45) und der Muttern M6 (46) die Stabilisatoren (43) mit den Gewichtsverkleidungen (4) zusammen an den Aufnahmen (35) fest.

1. Anschließend die Befestigungen (42) direkt über der oberen Gewichtsverkleidungsaufnahme (35) mittels der Schraube 3,5 x 15 (48) festsetzen.

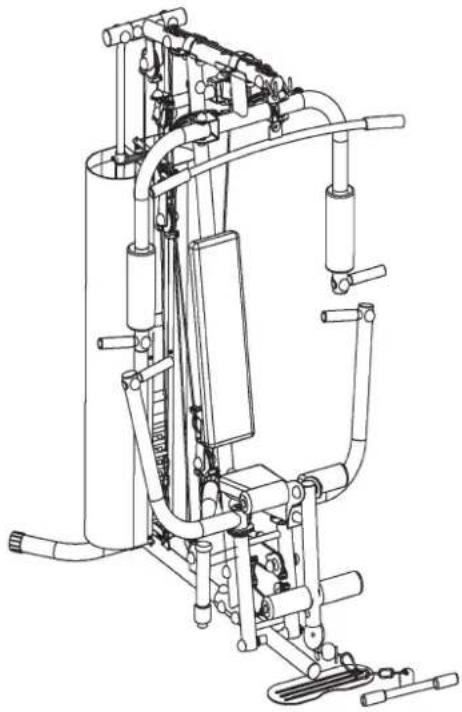

Alle Verschraubungen, Einrastungen und Seile auf ordnungsgemäße Montage und Funktion prüfen.

Wenn alles in Ordnung ist, können Sie sich mit Ihrem Trainingsgerät erst einmal mit leichten Gewichtsbelastungen vertraut machen.

Auflegen der Gewichte je nach Anforderung:

Das Gerät ist bis max. 46 kg Belastung geeignet.

Absichern der Gewichte:

Ob ein oder mehrere Gewichte aufgelegt sind: Die Gewichte müssen immer gegen Herunterfallen gesichert sein. Das geschieht mit dem Sicherungsstift (38).

Garantiebestimmungen

Die Garantie beginnt mit dem Rechnungs- bzw. Auslieferdatum und beträgt 24 Monate.

Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt. Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen.

Dieses Gerät ist nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung hat eine Garantieverkürzung zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Retournierung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden.

1. Intensität

Die Stufe der körperlichen Belastung beim Training muss den Punkt der normalen Belastung um mindestens 30% überschreiten, ohne dabei den Punkt der Atemlosigkeit und/oder der Erschöpfung zu erreichen. Ein Richtwert für ein effektives Training ist dabei der Puls. Dieser sollte in der Anfangsphase nicht an den Maximalpuls heran kommen und bei einem fortgeschrittenem Training zwischen 70% und 85% des Maximalpulses liegen. (Ermittlung und Berechnung siehe Tabelle und Formel). Wählen Sie ein Gewicht zur Bestimmung der Intensität, das Sie max. 15 mal bewältigen können. Somit erreichen Sie ein Muskelwachstum (Hypertrophie). Wählen Sie ein Gewicht zur Bestimmung der Intensität, das Sie max.7 mal bewältigen können und Sie erreichen max. Muskelwachstum (Maximalkraft). Wählen Sie ein Gewicht zur Bestimmung der Intensität, das Sie max.25 mal bewältigen können und Sie erreichen Kraftausdauer. Trainieren Sie in 3 bis 5 Sätzen pro Muskelgruppe, wobei die Hauptmuskelgruppen immer intensiver trainiert werden müssen, da die Hilfsmuskeln sowieso immer mit trainiert werden und schneller ermüden. Zur Unterstützung verwenden Sie ein Puls – Kontroll – Messgerät, dass Sie Fachhandel – Sanitätshandel bekommen.

Ergometer haben eine Computeranzeige in der der Puls angezeigt wird. Steigern sie die Intensität zu Beginn des Trainings langsam und orientieren sich an Ihrem Maximalpuls. Verändern Sie Ihr Training nach ca. 6 Wochen und erhöhen entweder leicht das Gewicht oder die Wiederholungszahl um einen neuen Trainingsreiz zu erlangen und um eine Steigerung zu erfahren, gerade für Anfänger ist darauf zu achten, dass der Anpassungsprozess nicht zu schnell gesteigert wird. Fortgeschrittene und Geübte, sollten die Parameter oder Felder Kraftausdauer – Hypertrophie – Maximalkraft in Reihenfolge einhalten, da sich hier die Anpassungsprozesse und Steigerungen langsamer einstellen.

2. Häufigkeit

Experten empfehlen die Kombination einer gesundheitsbewussten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muss. Um die eigene körperliche Verfassung zu erhalten ist ein Training von 2 mal pro Woche erforderlich. Um seine Kondition zu verbessern und sein Körpergewicht zu steigern, benötigt man mindestens drei Trainingseinheiten pro Woche. Um maximale Erfolge zu erzielen benötigt man mindestens 5 Trainingseinheiten pro Woche und die entsprechenden Ruhephasen zur Regeneration, sowie eine ausgewogene Ernährung die ein Muskelwachstim zulässt.

3. Gestaltung des Trainings

Jede Trainingseinheit sollte aus drei Phasen bestehen:

Aufwärmphase – Trainingsphase – Abkühlphase

In der Aufwärmphase soll die Muskulatur auf das Training vorbereitet werden, desweitern soll die Körpertemperatur um ein bis eineinhalb Grad erhöht werden, damit der Körper auf Belastungen eingestimmt wird. Die Aufwärmphase richtet sich je nach Trainingsziel und dauert ca. 5 bis 15 Min.

Danach sollte das eigentliche Training erfolgen. Beginnen Sie mit ca. 30% Ihres Trainingsgewichtes und trainieren sie damit die ersten 3 Sätze, danach steigern Sie sich zu Ihrem eigentlichem Trainingsgewicht.

In der Abkühlphase sollten Sie leichte Dehnübungen durchführen, um Zerrungen und Blutstau zu vermeiden. Diese sollte je nach Trainingsintensität 5 bis 10 Minuten dauern.

4. Motivation

Der Schlüssel für ein erfolgreiches Training ist ein regelmäßiges Training mit kontinuierlicher langsamer Steigerung. Sie sollten sich einen festen Zeitpunkt und ausreichend Zeit pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur im guten körperlichen Zustand, nie im erschöpftem und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Schritt für Schritt feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel näher kommen. Hierbei werden Anfänger schneller Erfolge zu verzeichnen haben, als Fortgeschrittene, da bei Ihnen die Anpassungsprozesse schneller eintreten und sich Muskel schneller bildet. Stimmen Sie sich auf Ihr Training ein und lenken Sie sich auch während des Trainings nicht ab z.B. Fernseher oder Zeitschriften, sondern nutzen Sie die Pausen um sich zu erholen.

Das erste Training findet im Kopf statt!

Trainingsanleitung Anfänger:

Kraftausdauer – Hypertrophie – Kraftausdauer – Hypertrophie – Maximalkraft – Kraftausdauer

Als Beispiel des Trainingsbeginns

Trainingssätze 3 - Wiederholungen 20 bis 25 - Pausen zwischen den Sätzen 30 Sek

Zu trainierende Muskelgruppen pro Training max. 3 bis 5 z.B. Großer Brustmuskel – Trizeps – Schulter oder Latissimus – Bizeps – Bauch

Trainingsanleitung für Fortgeschrittene:

Hypertrophie – Maximalkraft – Hypertrophie – Kraftausdauer – Hypertrophie – Maximalkraft

Als Beispiel des Trainingsbeginns

Trainingssätze 5 – Wiederholungen 10 – Pausen zwischen den Sätzen 60 Sek Zu trainierende Muskelgruppen pro Training 4 z.B. Brust – Trizeps – Bauch – Beine oder Latissimus – Bizeps – Deltamuskel – Stepper

Trainieren sie z.B. an folgenden Tagen – Montag – Mittwoch – Freitag – Sonntag – Dienstag Donnerstag – Samstag – Montag .....

Bewegungsausführung:

Hypertrophie: bewältigen Sie das Gewicht in 1 Sek aufwärts / senken Sie das Gewicht 3 Sek lang abwärts

Maximalkraft: bewältigen Sie das Gewicht explosiv nach oben / senken Sie das Gewicht 2-3 Sek lang abwärts

Kraftausdauer: bewältigen Sie das Gewicht 2 Sek lang nach oben / senken Sie das Gewicht 2 Sek lang abwärts

Griffvarianten Körperhaltungen

• Untergriff Grundstellung - Füße parallel bis Hüft - Schulterbreit
• Obergriff Bauch und Gesäß fest angespannt
• Neutralgriff Schultern leicht nach hinten gebeugt Kopf in Verlängerung der Wirbelsäule Blick frei gerade aus

Schrittstellung Sitzposition

Füße Hüft bis Schulterbreit Beine leicht geöffnet

Knie leicht gebeugt Füße senkrecht unter den Knien

Becken gerade Becken leicht gekippt

Bauch und Gesäß fest angespannt Brustkorb aufrecht

Brustkorb leicht erhoben Kopf in Verlängerung der Wirbelsäule Blick frei gerade aus

Blick frei gerade aus

Die vollständige Trainingsanleitung mit über 30 Übungsbeispielen finden Sie in unserem Downloadbereich unter www.christopeit-sport.com

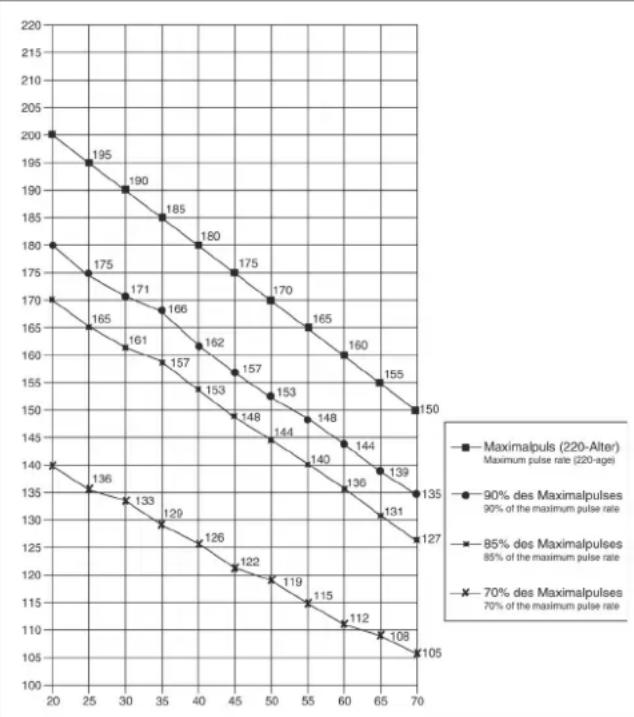

Berechnungsformeln: Maximalpuls = 220 - Alter
90% des Maximalpuls = (220 - Alter) x 0,9
85% des Maximalpuls = (220 - Alter) x 0,85
70% des Maximalpuls = (220 - Alter) x 0,7

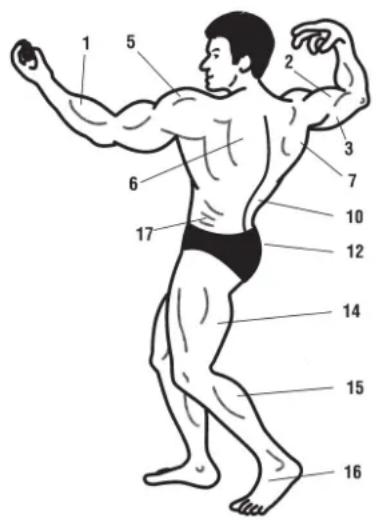

Übersicht der Muskeln:

1 2 3 4 5 7 8 9 11 13 15 16

1 5 2 3 6 7 10 12 14 15 16 17

Vor dem Training sollten Sie den Körper durch gezielte leichte Übungen mit Gewichten aufwärmen.

Dehnübungen sowie gymnastische Übungen sollten Sie erst nach dem Training durchführen um den Muskeltonus wieder zu verringern und um eine bessere Regeneration zu erlangen. Desweiteren sollten Sie die Hinweise und Sicherheitsempfehlungen in der Montage- und Bedienungsanleitung beachten.

Die Übungen sollten so aufeinander abgestimmt sein, dass zwischen den einzelnen Sätzen, je nach Trainingswunsch (Hypertrophie – Maximalkrafttraining – Kraftausdauer) eine Pause von jeweils – (60Sek - 120Sek – 30Sek) eingelegt wird.

Überschätzen Sie sich nicht und wählen Sie Ihre Gewichte nach Ihrer körperlichen Verfassung.

Steigern Sie sich langsam und trainieren Sie, vor allen Dingen als Anfänger, nie bis zur Schmerzgrenze.

1. Unterarmstrecker
   2.Bizeps
   3.Trizeps
2. Brustmuskel
   5.Deltamuskel
   6.Kapuzenmuskel
3. Breiter Rückenmuskel
   8.Sägemuskel
   9.Schräge Bauchmuskulatur
   10.Unterer Rückenmuskel
   11.Glatter Bauchmuskel
4. Gesäßmuskulatur
   13-14.Quadrizeps Femoris (Großer Beinmuskel)
   15.Wadenmuskel
   16.Fußspannmuskel
   17.Hüftmuskel

Wählen Sie die Übungseinheiten nach den Abbildungen, Ihrem körperlichen Bedarf und den Möglichkeiten des zur Verfügung stehenden Gerätes aus.

Eine Mindesttrainingsdauer von 45 bis 60Min und je nach Verfassung ist zu empfehlen. Wählen Sie Ihre Trainingstage vorher sorgfältig aus (Mo – Mi – Fr) und bereiten Sie sich auch von der Einstellung her gut darauf vor. 3 Trainingstage pro Woche sind sehr zu empfehlen.

Somit erfahren Sie eine körperliche und muskuläre Steigerung. Desweiteren ist die Atmung von entscheidender Bedeutung, beim Training mit Gewichten sollten Sie bei Belastung ausatmen z.B. beim Stemmen und Drücken von Lasten. Bei Entlastung immer einatmen. Achten Sie auf eine richtige Körperhaltung um Verletzungen zu vermeiden. Führen Sie nach dem Training ein Cooldown durch, um die Muskeln wieder zu entspannen, dazu nehmen Sie Dehnübungen der trainierten Muskelgruppen vor.

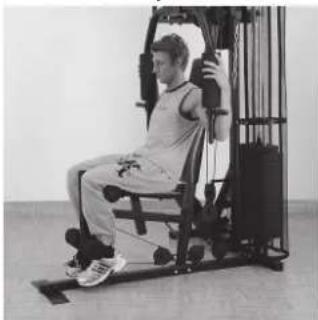

Übung 1

Beinstrecker, Leg extension

Extension des jambes, Beenstrekken

Top-Sports Gilles GmbH

Top-Sports Gilles GmbH

Stellmaße: ca. L 146 x B 106 x H 191 cm

Adresse: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 2051 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

0

5

10

15

20

25

30

35

40

50

60

70

80

90

100 mm

Schéma Désignation Dimensions Quantité Monté sur		Numéro ET Numéro ET
n°	en mm	Unités	schéma n°		9986	99861
1	Châssis		1	2+3	33-9986-01-SI	33-9986101-SW
2	Pied arrière		1	1	33-9986-02-SI	33-9986102-SW
3	Support central		1	1+6	33-9986-03-SI	33-9986103-SW
4	L'enveloppe des poids		2	43	33-9986-04-SI	33-9986104-SW
5	Barres de guidage		2	2+7	33-9986-05-SI	33-9986105-SW
6	Poutre transvers. Supérieure		1	3+7	33-9986-06-SI	33-9986106-SW
7	Tube d'embout		1	5+6	33-9986-07-SI	33-9986107-SW
8	Le support de poulie		1	3	33-9986-08-SI	33-9986108-SW
9	Le support a bras de papillon		1	6	33-9986-09-SI	33-9986109-SW
10L	Le bras a papillon gauche		1	9	33-9986-10-SI	33-9986110-SW
10R	Le bras a papillon droite		1	9	33-9986-11-SI	33-9986111-SW
11	Support de l'appui de pression		1	25	33-9986-12-SI	33-9986112-SW
12	Bras de l'appui de pression		2	11	33-9986-13-SI	33-9986113-SW
13	Le cadre du support siège		1	3	33-9986-27-SI	33-9986114-SW
14	Le bigoudi de jambes		1	13	33-9986-15-SI	33-9986115-SW
15	Barre de latissimus		1	81	33-9986-16-SI	33-9986116-SW
16	Vis	M10 x 65	12	2+6+7+8+34+57	39-9982	39-9982
17	Rondelle intercalaire	10//22	36	16+21+24+76+77+91	39-10233-CR	39-10233-CR
18	Ecrou	M 10	30	16+21+24+76+77+90+91	39-9981-VC	39-9981-VC
19	Ecrou à chapeau	pour M10	72	16+18+21+24+76+77	36-9986-03-BT	36-9986-03-BT
20	Rondelle	10//20	33	16+21+24+76+77	39-9989-CR	39-9989-CR
21	Vis	M10x60	4	10+12	39-10149	39-10149
22	Glissoire de câble		22	23	36-9986-48-BT	36-9986-48-BT
23	Poulie		11	1+3+8+11+55+56	36-9986-05-BT	36-9986-05-BT
23A	Poulie		3	6+14	36-9986-44-BT	36-9986-44-BT
24	Vis à tête bombée et collet carré	M10x60	6	1+6	39-10248	39-10248
25	Axe		1	1	33-9986-17-SI	33-9986-17-SI
26	Roulement en acier	∅ 12	10	1+10+11	36-9986-06-BT	36-9986-06-BT
26A	Roulement en acier	∅ 12	2	14	36-9986-46-BT	36-9986-46-BT
27	L'amortisseur plastique	∅ 50	12	1+6+7+10-12+14	36-9986-07-BT	36-9986-07-BT
28	L'amortisseur plastique	10//28	2	2	36-9986-08-BT	36-9986-08-BT
29	Vis	M8x60	2	2	39-10436	39-10436
30	Rondelle	8//19	4	29	39-9962-CR	39-9962-CR
31A	Poulie de barrage		2	3	36-9986-09-BT	36-9986-09-BT
32	Le plateau de courbure		1	3	33-9986-18-SI	33-9986-18-SI
33	Ecrou de chapeau	pour M8	4	29	36-9986-43-BT	36-9986-43-BT
34	Support rembourré		1	3	36-9986101-BT	36-9986101-BT
35	Etrier de serrage de l'enveloppe des poids		2	4+5	33-9986-19-SI	33-9986119-SW
36	L'amortisseur caoutchouc		2	5	36-9986-10-BT	36-9986-10-BT
37	Barre de bigoudi		7	5	36-9986-11-BT	36-9986-11-BT
37A	Barre de bigoudi		1	39	36-9986-47-BT	36-9986-47-BT
38	La cale		1	39	36-9986-12-BT	36-9986-12-BT
39	La barre de disque de poids		1	74	33-9986-20-SI	33-9986-20-SI
40	Le premier poids		1	39	33-9986-21-SI	33-9986-21-SI
41	Grande rondelle	13/45	1	37a	36-9986-13-BT	36-9986-13-BT
42	Tube pour caler		2	5	36-9986-14-BT	36-9986-14-BT
43	Support de l'enveloppe des poids		4	4	36-9986-15-BT	36-9986103-BT
Schéma Désignation Dimensions Quantité Monté sur Numéro ET Numéro ET
n° en mm	Unités schéma n° 9986 99861
43a	Support de l'enveloppe des poids		2	4	36-9986-16-BT	36-9986104-BT
44	Vis	M6x15	12	4+43	39-9860	39-9860
45	Rondelle	6//12	12	44	39-10007-CR	39-10007-CR
46	Ecrou	M6	12	44	39-9816-VC	39-9816-VC
47	Roulement		4	6	36-9986-17-BT	36-9986-17-BT
48	Vis	3,5x15	2	42	39-9909	39-9909
49	Ecrou	M8	6	29+87	39-10031	39-10031
50	La cale de poulie		2	8	36-9986-18-BT	33-9986117-SW
51	Ecrou à chapeau	pour M12	12	52+54	36-9986-19-BT	36-9986-19-BT
52	Vis	M12x85	10	8+10+13	39-10316-SW	39-10316-SW
53	Roulement	12//24	8	52	39-10062	39-10062
54	Ecrou	M12	7	25+52	39-9986	39-9986
55	Support double de poulie		1	72+74	36-9986-20-BT	33-9986120-SW
56	Support double de poulie 90°		1	72+73	36-9986-21-BT	33-9986127-SW
57	Siège		1	13	36-9986102-BT	36-9986102-BT
58	Caoutchouc de mousse		2	10	36-9986-22-BT	36-9986-22-BT
59	Bouchon		2	10L+10R	36-9986-51-BT	36-9986-51-BT
60	Caoutchouc de mousse		8	15+62+86	36-9986-49-BT	36-9986-49-BT
61	Bouchon	∅ 25	16	15+62+70+80+86	39-10146	39-10146
62	Tube ronde	∅ 25	4	10+12	33-9986-22-SI	33-9986122-SW
63	Vis hexagonale interne	M8x25	2	11	39-10455	39-10455
64	Rondelle	8//16	10	87	39-9962-CR	39-9962-CR
65	Rondelle	8,5//50	2	63	39-10500	39-10500
66A	Poulie de barrage		1	11	36-9986-24-BT	36-9986-24-BT
67	Caoutchouc de mousse		4	70+80	36-9986106-BT	36-9986106-BT
68	Bouchon en caoutchouc		1	13	36-9986-26-BT	36-9986-26-BT
69	Garniture en caoutchouc		1	3	36-9986-27-BT	36-9986-27-BT
70	Tube ronde		1	13	33-9986-23-SI	33-9986123-SW
71	Chaîne	9 + 3	2	72+81	36-9986-28-BT	36-9986-28-BT
72	Câble 1 courbure de bras	3840mm	1	1+14+11+56+71	36-9986-29-BT	36-9986-29-BT
73	Câble 2 papillon	2790mm	1	10+56	36-9986-30-BT	36-9986-30-BT
74	Câble 3 latissimus	3120mm	1	6+39+55	36-9986-31-BT	36-9986-31-BT
75	Rondelle	10//28	6	76+77	39-9991	39-9991
76	Vis	M10 x 95	2	3	39-10451-CR	39-10451-CR
77	Vis	M10 x 100	1	11	39-10452-CR	39-10452-CR
78	Roulement		3	76+77	36-9986-33-BT	36-9986-33-BT
80	Tube ronde courte		1	14	33-9986-24-SI	33-9986124-SW
81	Ecrou moleté		5	15+71+86	39-9822	39-9822
82	Pied central		1	3	33-9986-25-SI	33-9986125-SW
83	Le plateau de courbure		1	3	33-9986-26-SI	33-9986126-SW
85	Boulon	M10x25	2	7	39-10052	39-10052
86	Barre de bigoudi		1	81	36-9986-36-BT	36-9986-36-BT
87	Boulon	M8x20	4	3+6+9	39-10041	39-10041
88	Manuel d'instruction et de montage		1		36-9986-50-BT	36-9986-50-BT
89A	Poulie de barrage		1	14	36-9986-38-BT	36-9986-38-BT
90	Vis	M10x45	9	1+6+50+55+56+89A	39-10131-CR	39-10131-CR
91	Vis	M10x70	6	3+82	39-10148	39-10148
92	Bouchon en caoutchouc		2	82	36-9986-45-BT	36-9986-45-BT
93	Boite a outils		1		36-9986-39-BT	36-9986-39-BT

Top Sport Gilles GmbH

Adres: Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Telefon: [phone] - 6 06 70

Telefax: +49 (0) 20 51 - 6 06 74 4

e-mail: [e-mail]

www.christopeit-sport.com

0

5

10

15

20

25

30

35

40

50

60

70

80

90

100 mm

Afbeeldings-	Beschrijving Afmetingen Aantal Gemonteerd aan ET-nummer ET-nummer
	nr.	mm	stuks	afbeeldingsnr.	9986	99861
1	Centrale vloersteun		1	2+3	33-9986-01-SI	33-9986101-SW
2	Achtersteun		1	1	33-9986-02-SI	33-9986102-SW
3	Middensteun		1	1+6	33-9986-03-SI	33-9986103-SW
4	Afschermplaat voor gewichten		2	43	33-9986-04-SI	33-9986104-SW
5	Geleidingslatten		2	2+7	33-9986-05-SI	33-9986105-SW
6	Bovenste dwarsligger		1	3+7	33-9986-06-SI	33-9986106-SW
7	Sluitbuis		1	5+6	33-9986-07-SI	33-9986107-SW
8	Draaischijfhouder		1	3	33-9986-08-SI	33-9986108-SW
9	Vlinderarmhouder		1	6	33-9986-09-SI	33-9986109-SW
10L	Linker vlinderarm		1	9	33-9986-10-SI	33-9986110-SW
10R	Rechter vlinderarm		1	9	33-9986-11-SI	33-9986111-SW
11	Bankdrukhouder		1	25	33-9986-12-SI	33-9986112-SW
12	Bankdrukarm		2	11	33-9986-13-SI	33-9986113-SW
13	Zitsteun		1	3	33-9986-27-SI	33-9986114-SW
14	Beenbuiger		1	13	33-9986-15-SI	33-9986115-SW
15	Latissimuslat		1	81	33-9986-16-SI	33-9986116-SW
16	Schroef	M10x65	12	2+6+7+8+34+57	39-9982	39-9982
17	Gebogen tussenligger	10//22	36	16+21+24+76+77+91	39-10233-CR	39-10233-CR
18	Moer	M 10	30	16+21+24+76+77+90+91	39-9981-VC	39-9981-VC
19	Dop	Voor M10	72	16+18+21+24+76+77	36-9986-03-BT	36-9986-03-BT
20	Tussenligger	10//20	33	16+21+24+76+77	39-9989-CR	39-9989-CR
21	Schroef	M10x60	4	10+12	39-10149	39-10149
22	Kabelgeleider		22	23	36-9986-48-BT	36-9986-48-BT
23	Draaischijf		11	1+3+8+11+55+56	36-9986-05-BT	36-9986-05-BT
23A	Draaischijf		3	6+14	36-9986-44-BT	36-9986-44-BT
24	Slotbout	M10x60	6	1+6	39-10248	39-10248
25	As		1	1	33-9986-17-SI	33-9986-17-SI
26	Metalen lager	∅ 12	10	1+10+11	36-9986-06-BT	36-9986-06-BT
26A	Metalen lager	∅ 12	2	14	36-9986-46-BT	36-9986-46-BT
27	Plastic stopper	∅ 50	12	1+6+7+10-12+14	36-9986-07-BT	36-9986-07-BT
28	Plastic stopper	10//28	2	2	36-9986-08-BT	36-9986-08-BT
29	Schroef	M8x60	2	2	39-10436	39-10436
30	Tussenligger	8//19	4	29	39-9962-CR	39-9962-CR
31A	Draaischijfblok		2	3	36-9986-09-BT	36-9986-09-BT
32	Gebogen plaatje		1	3	33-9986-18-SI	33-9986118-SW
33	Dop	Voor M8	4	29	36-9986-43-BT	36-9986-43-BT
34	Rugkussen		1	3	36-9986101-BT	36-9986101-BT
35	Beugel voor afschermplaat voor gewichten		2	4+5	33-9986-19-SI	33-9986119-SW
36	Rubberen buffer		2	5	36-9986-10-BT	36-9986-10-BT
37	Gewichtsplaten		7	5	36-9986-11-BT	36-9986-11-BT
37A	Gewichtsplaten		1	39	36-9986-47-BT	36-9986-47-BT
38	Afsluitpin		1	39	36-9986-12-BT	36-9986-12-BT
39	Gewichtschijfstang		1	74	33-9986-20-SI	33-9986-20-SI
40	Bovenste gewicht		1	39	33-9986-21-SI	33-9986-21-SI
41	Grote tussenligger	13/45	1	37a	36-9986-13-BT	36-9986-13-BT
42	Bevestigingsstang		2	5	36-9986-14-BT	36-9986-14-BT
43	Steen voor afschermplaat gewichten		4	4	36-9986-15-BT	36-9986103-BT
43a	Steen voor afschermplaat gewichten		2	4	36-9986-16-BT	36-9986104-BT
44	Schroef	M6x15	12	4+43	39-9860	39-9860
Afbeeldings- nr. mm stuks afbeeldingsnr. 9986 99861
45	Tussenligger	6//12	12	44	39-10007-CR	39-10007-CR
46	Moer	M6	12	44	39-9816-VC	39-9816-VC
47	Buslager		4	6	36-9986-17-BT	36-9986-17-BT
48	Schroef	3,5x15	2	42	39-9909	39-9909
49	Moer	M8	6	29+87	39-10031	39-10031
50	Draaischijfbeugel		2	8	36-9986-18-BT	33-9986117-SW
51	Dop	Voor M12	12	52+54	36-9986-19-BT	36-9986-19-BT
52	Schroef	M12x85	10	8+10+13	39-10316-SW	39-10316-SW
53	Tussenligger	12//24	8	52	39-10062	39-10062
54	Moer	M12	7	25+52	39-9986	39-9986
55	Dubbele draaischijfhouder		1	72+74	36-9986-20-BT	33-9986120-SW
56	Dubbele draaischijfhouder 90°		1	72+73	36-9986-21-BT	33-9986127-SW
57	Zitkussen		1	13	36-9986102-BT	36-9986102-BT
58	Schuimrubberen steun		2	10	36-9986-22-BT	36-9986-22-BT
59	Dop		2	10L+10R	36-9986-51-BT	36-9986-51-BT
60	Schuimrubber		8	15+62+86	36-9986-49-BT	36-9986-49-BT
61	Dop	∅ 25	16	15+62+70+80+86	39-10146	39-10146
62	Ronde stang	∅ 25	4	10+12	33-9986-22-SI	33-9986122-SW
63	Binnenste hexagonale schroef	M8x25	2	11	39-10455	39-10455
64	Tussenligger	8//16	10	87	39-9962-CR	39-9962-CR
65	Tussenligger	8,5//50	2	63	39-10500	39-10500
66A	Draaischijfblok		1	11	36-9986-24-BT	36-9986-24-BT
67	Schuimrubberen steunen		4	70+80	36-9986106-BT	36-9986106-BT
68	Rubberen stopper		1	13	36-9986-26-BT	36-9986-26-BT
69	Rubberen kussen		1	3	36-9986-27-BT	36-9986-27-BT
70	Ronde stang		1	13	33-9986-23-SI	33-9986123-SW
71	Ketting	9 + 3	2	72+81	36-9986-28-BT	36-9986-28-BT
72	Kabel 1 beenbuiger	3840mm	1	1+14+11+56+71	36-9986-29-BT	36-9986-29-BT
73	Kabel 2 vlinder	2790mm	1	10+56	36-9986-30-BT	36-9986-30-BT
74	Kabel 3 latissimus	3120mm	1	6+39+55	36-9986-31-BT	36-9986-31-BT
75	Tussenligger	10//28	6	76+77	39-9991	39-9991
76	Schroef	M10 x 95	2	3	39-10451-CR	39-10451-CR
77	Schroef	M10 x 100	1	11	39-10452-CR	39-10452-CR
78	Lager		3	76+77	36-9986-33-BT	36-9986-33-BT
80	Korte ronde stang		1	14	33-9986-24-SI	33-9986124-SW
81	Pal		5	15+71+86	39-9822	39-9822
82	Middenvoet		1	3	33-9986-25-SI	33-9986125-SW
83	Gebogen plaatje		1	3	33-9986-26-SI	33-9986126-SW
85	Bout	M10x25	2	7	39-10052	39-10052
86	Buiglat		1	81	36-9986-36-BT	36-9986-36-BT
87	Bout	M8x20	4	3+6+9	39-10041	39-10041
88	Instructie voor montage				36-9986-50-BT	36-9986-50-BT
89A	Draaischijfblok		1	14	36-9986-38-BT	36-9986-38-BT
90	Schroef	M10x45	9	1+6+50+55+56+89A	39-10131-CR	39-10131-CR
91	Schroef	M10x70	6	3+82	39-10148	39-10148
92	Rubberen stopper		2	82	36-9986-45-BT	36-9986-45-BT
93	Gereedschapset		1		36-9986-39-BT	36-9986-39-BT

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

4. Motivatie
