BEDIENUNGSANLEITUNG LSI 77 IBERNA

(alleen sommige modellen)

(alleen sommige modellen)

Onderkorf (fig. 3)

A=Pan
B = Grote pan
C = Frituun
D = Dekse
E=Borden
F=Bestek
G = Ovenschalen

Sicherheitsvorschriften	Seite 66
Installation und Inbetriebnahme	Seite 67
Tür öffnen	Seite 69
Wasserenthärter	Seite 70
Oberkorb verstehen	Seite 72
Geschirr einordnen	Seite 73
Oberkorbsprülen	Seite 77
Informationen für Laborteils	Seite 78

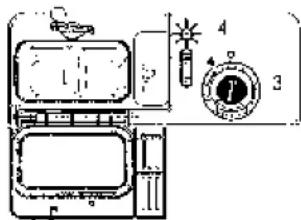

Spülmittel und Klarsprüfer eingefüllen	Seite 78
Filterreinigung	Seite 80
Praktische Hinweise	Seite 81
Wartung und Pflege	Seite 82
Fehlersuche	Seite 84

Sicherheitsvorschriften

Lesen Sie bitte die Anweisungen thises Heftes aufmerksam durch. Es enthalt wichtige Hinweise zur sicheren Installation, zur Bedierung, zur Pflege und zur optimalen Verwendung der Spulmaschine.

Bewahren Sie das Heft zu einer späteren Nutzung sorgfältig auf.

Für den Gebrauch eines jeder elektrischen Haushaltsgerätes mussen eine Reihe von elementaren Sicherheitsvorschriften beachtet werden.
Beherzigen Sie vor allam:

• Vergewissen Sie sich vor der Inbetriebnahme, daß die Aufstell- und Anschlußanweisungen bei der Installation beschäftigt wurden

• Veränderungen in der Verkabelung oder im Anschluß führen nur vom Fachmann vorgenommen werden

• Kinder können die Gefahren, die von Elektrogeräten ausgehen, nicht erkennen. Sorgen Sie davon, daß sie nicht unbeaufsichtigt am Gerät herumspielen

-Elektrische GroBerge sollen möglichst nicht an Verlangerungen oder Mehrfachsteckdosen angeschlossen werden

• Den Netzstecker niemals am Kabel aus der Steckdoseziehen, sondern am Stecker selbst

Vergewissern Sie sich, daß das Gerät das Netzkabel nicht einklammert oder verknickt.

• Ist in Ihr Wohnung ein System zur Wasserenthartung vorhanden, so brauchen Sie kein Salz in den Wasserentharter der Spulmaschine zu geben

Die Spulmaschine ist zum Spullen von Kuchengeraten und Geschirr vogesehen. Mit Benzin, Lack, Stahl- oder Elsenresten verschmutzte Gegenstände, sowie Werkzeuge, die mit atzenden Chemikalien, Säuren oder alkalischen Substanzen in Berührung gekommen sind, gehören nicht in die Spulmaschine

• W enn das Gerätomal ausgewidmet hat, entsorgen Sie esitte ordnungsgemäß über ihren Fachhändler oder die communaalen Entsorgungsseinrichtungen

• Dieses Gerät ist mit recyclebaren Materialien hergestellt und kann umweitfreundlich entsorgt werden.

• Schalten Sie das Gerät im Falle von Störungen oder Fehlfungtionen aus, zieren Sie den Netzstecker und schlieben Sie die Wasserzufuhr.

• Das Wasser, das im Gerät stehen bleibt, ist zum Trinken nicht geeignet.

• Stützen Sie sich oder setzen Sie sich nimals auf die offene Tür, da das Geräte umkippen könnte.

• Bessere Spüllerergebnisse beim Besteck erzielen Sie, wenn Sie das Besteck mit den Griffen nach untern in den Besteckkorb stellen. Um das Verletzungsrisiko durch Messor oder spitzes Besteck zu reduzieren, können Sie jedoch das Besteck auch mit den Griffen nach oben einordnen.

• Falls das Netzkabel ersetzt werden sollen, wenden Sie sich sieben an den zuständigen Technischen Kundendienst.

Dieses Gerat ist nur zum hauslichen Gebrauch bestimmt.

Unternehmens Sie nichts auf eigene Faust! Benachrichtigen Sie unseren Kundendienst!

Wenden Si sich immer an den Kundendienst. Nur so konnen Sie sichere sein, daß Original-Austauschteile verwendet werden.

Bitte beachten Sie diese Regel n sorgfältig, dann die Nichtbeachtung kann die Sicherheit des Gerätes beeinträchtigen.

INSTALLATION (Technische Anweisungen)

Vergessen Sie nicht, nach dem Auspacken die Höhe des Gerätes zu regularieren.

Die ordnungsgemäß Funktion des Gerätes ist von einem möglicher geraden Stand abhängig. Eventuelle Unnehmerheiten konnen über die Stellüfe ausgegliedchen werden. Die Neigung des Gerätes soll nicht mehr als 2 Grad betragen.

Sollte es erforderlich werden, das Gerät nach dem Auspacken manuell zu bewegen, greifen Sie für den Transport keinesfalls unter die Tür. Gehen Sie vor, wie in der Abb. gezelt:

Offnen sie die Tür einen Spalt und haben Sie das Geräf an, Indem Sie unter den oberen Maschinenrand fassen.

Wichtig! Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, daß die Luftelnlässe am Boden des Gerätes nicht verstoptt werden.

Bitte stellen Sie bisher, daß der Netzstecker auch nach der Installation zuganglich ist.

Vorkontrolten

Das Gerat entspricht den Sicherheitsnormen. Es ist mit einem Schuko- Stecker mit Erdung versehen.

These Schutzmaßnahme ist nur dann wirkungsvoll, wenn auch die Elektroinstallation im Hause eine einwandfrei Erdung hat.

Ist die Elektroninstallation nicht, oder nur unzureichend geerdet, kann auf den Metall-Teilen des Gerätes Elektrizität spürbar sein.

Bitten hren Sie unbedingt vor Inbetriebnahme des Gerates folgende Kontrollen durch:

1. Prufen Sie, ob die Steckdose wirksam geerdet ist.

2. Prüfen Sie, ob die Elektroinstallation einwandfrei ist und der Leistung des Gerätes entspricht.

Das Gerat entspricht den europäischen Richtlinien 89/336/ECC, 73/23/ECC und deren nachtraglichen Änderungen.

Wasseranschluß

Die Anordunung der Schläuche für den Zu- und Ablauf des Wassers kann wahlweise nach rechts oder links erfolgen.

Der Geschirrspulier kann nach Bedarf sowohl an einem Kalt- als auch an einem Warmwasseranschlu angeschlossen werden. Die Temperatur des Warmwassers darf 60^ nicht überschnitten.

Der Wasserdruck muß zwischen 0,08 MPa und 0,8 MPa liegen.

Sollte er unter dem angegebenen Mindestdruck liegen, bitten Sie ihren Kundendienst um Rat.

Am oberen Ende des Zulaufschauches sollen ein Abspernhahn angebracht sein, damit die Maschine bei Nichtgebrahm vom Wassernetz getrennt werden kann (Abb. 1) Der Geschirrspulier wird mit einem Zulaufschauch mit 3/4 Gewindering geleitet (Abb. 2). Sollete der Zulaufschauch verlangert werden, bestehen Sie den 1,5 m langen Veränderungsschauch Art.-Nr. 9225014.1

Der Zulauschfchauf "A" muß auf den Wasserhann "B" mit 3/4 Gewindering aufgeschraubt werden. Achten Sie darauf, daß das Gewinde fest angezogen wird.

Falls das Zulaufwasser sehr kalkhaltig ist, empfehlen wir, beim Kundendienst einen zusätzlichen Filter Antikel 9226085 anzufordern. Der Filter "D" wird zwischen dem Absperhahn "B" und dem Wasserschlauch "A" eingesetzt und darüber so, daß die Gummidichtung "C" dazwischen liegt (Abb. 3). Wird das Gerat an einem neuen oder an einem seit längerer Zeit nicht mehr gebrauchten Wasseranschlü angeschlossen, so sollen das Wasser weniger Minuten abflieben, bevörder der Zulaufschauch angeschlossen wird. Somit wird verhindert, daß Sand-oder Rostpartikel den Wasserfilter verstopen.

Anschluß an den Wasserablauf

Das Schlauchende in dem festen Ablauf befestigen. Der Schlaucharf nicht geknicht werden, damit der Wasserablauf nicht verhindert wird (Abb. 4). Das Innendurchmesser des Ablaufrohres muß mindestens 4 cm betragen und bei einer Höhe von mindestens 40 cm liegen. Es wird empfehlen, einen Siphon zu verwenden (Abb. 4 x).

Falls erfordlich kann der Ablaufschaucht bis zu 2,6 m verlangert werden, wobei die Höhe vom Boden mindestens 85 cm betragen muß. Bei Bedarf bestellen Sie den Verlängerungsschaucht Art.-Nr. 9269214 und das dazugehörige Verbindungsstück Art.-Nr. 9264427. Das gebogene Schlauchende kann auch am Spülbeckenrand eingehart werden. Achten Sie darauf, daß der Schlauch nicht im Wasser getaucht wird, um einen Rücklauf des Wassers beim Spulen zu verhindern (Abb. 4 y). Soll das Gerät untergebaut werden, muß der Krümmer des Ablaufschauches direkt unter der Arbeitsplatte an der hochstmögliche Stelle angebracht werden (Abb. 4 z).

Überprüften Sie bei der Installation, daß weder der Zu- noch der Abkaufschauch geknicht sind. Für Gerate mit Waterblock erkundige Sie sichibeitte by Ihrem GIAS-Kundendienst, da keine handelsübliche Veränderung benutz werden kann.

68

Wie man die Geschirrspulautomaten den modernen Kuchen anpassen kann

Beistellen

Der Geschirrspulautomat wird mit der Normhöse - 85 cm hergestellt und kann ah der modernen Kuchenmöbel gleicher Höhe angebaut werden.

Um das Gerät gemeinschaft auszurichten, regulieren Sie die Stellübe. Die Abdeckplatte ist eine understandsfähige Arbeitsplatte aus Kunststoff. Sie ist hitzebestandig und kratzfest, fleckenabstossend und keinlich abwachbar (Abb. 5).

Die Arbeitsplatte ist in der Tiefe bis zu 25mm in jeweils 5 mm Abschnitten zu vier verschiedenen Plänen.

Dazu werden die zwei hinteren Schrauben gelost und in der gewünschten Position wieder verschaubt (Abb. 6).

Unterbauen

Die obere Arbeitsfläche des Geschirpspliers kann ganz abgenommen werden, wodurch sich die Höhe auf 82 cm reduziert (Ab. 7).

Lösen Sie die beiden hinteren Schrauben (Abb. 6). Gemäß den internationalen Normen kann die Spulautomat somit einwandfrei unterergebnut werden.

Dekorfähig (nur bei einigen Modellen)

Die Dekorrahmen möglich den Verwendung von Dekorplatten bis zu 5 mm. Dicke, mit folgenden MaBen:

Breite 591 mm ± 1

Höhe 597 mm ± 1

69

ÖffnenderTür

Ziehen Sie die Grifmulde nach oben.
Solleh sie die Tür während des Spulvorganges öffnen oder geöffnet werden, unterbricht eine elektrische Sicherung automatisch alle Funktionen des Gerätes. Dennoch sollenn Sie darauf auf achten, daß die Tür geschlossen blebt, während der Geschirrrspüler arbeitet.

Schlieben der Tür

Schieben Sie zunachst die Geschirrkörbe ganz in die Maschine.

Verschem Sie sich, daß die Rotation der beiden Sprüharme nicht durch das Geschirrgut blockiert wird.

Schlieben Sie danach die Tur, die Sie durch leichten Druck verriegeln konnen.

Wasserenthärter

Das Wasser enthalt kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und freiliche Ablagerungen.

Hehoder der Anteil dieser Salzverbindungen im Wasser ist,esto hoder ist der Hartegrad des Wassers.

Ihr Gerais ist mit einer Wasserenthaltungsanlage ausgestattet, die unter Einsatz spezieller regenerender Spulmaschinensalze "weiches", d.h. kalkfreies Wasser für jeder Spülgang liefert. Der Entharter kann Wasser bis zu 60^ (französische Härtegrade) bzw. 33^ (deutsche Härtegrade) aufbereiten und laßt sich in 5 entsprechenden Stufen einstellen.

Auskunft über die Wasserhärte Ihrès Wohngebieten erhalten Sie jederzeit bei ihrer zuständigem Wasserwerk.

Enthärtereinstellung am Salzbehälter

In der nachfolgenden Tabelle finden Sie die Enthärtereinstellungen entsprechend den verschiedenen Härtegraden des Wasser.

Stufe	Wasser-häte	Wasser-häte	Verwendung von regen. Salzen	Einstellung des Enthärters	Anzahl Spülgänge ca.
	°fH Franz. Härtegrade	°dH deutsche Härtegrade
0	0-9	0-5	NEIN	NEIN
1	10-30	6-16	JA	Pos. N.1	50
2	31-40	17-22	JA	Pos. N.2	40
3	41-50	23-27	JA	Pos. N.3	30
4	51-60	28-33	JA	Pos. N.4	20

• Der Entharter ist werkseitig auf der Stufe 2 eingestellt und damit den Bedürnfüssen der ersten Haushalte entsprichend.

Wenn Ihr Wasser in den unter 0 genommen Härtebereich fällt, brauchen Sie weder regenerierende Salze zu verwenden, noch andere Einstellungen vorzunehmen, das Wasser ausreichend “weich” ist.

Regulieren Sie den Wasserenthärter je nach Härlestufe Ihres Wassers wie folgt:
- nehmen Sie den unteren Geschirrkorb Heraus und entfernen Sie den Schraubverschluss des Salzbehalters im Boden des Gerätes (Abb. A "1")
- drehen Sie mit Hilfe eines Schraubenziehers oder eines Messers den Wahlschalter auf die gewünschte Position.

Achtung: Für Geräte mit elektronischer Programmiereinheit vergleichen Sieotide beigeufige Programmtabelle.

Einfüllen des Salzes

Ihr Geschirrspüler ist mit einem Enthärter ausgerüstet, der dem Wasser den Kalk entzieht, der sonst zu Verkrustungen oder Beschädigungen des Gerätes führt.

Der Filter des Enthärters muß mit einem Spezialsalz zur Entkalkung von Spulmaschinen versorgt werden.

Andere Salze enthalten unlosliche Anteile, die mit der Zeit die Funktion des Wasserenthärters beeinträchtigen können.

Zum Einfelden des Salzes drehen Sie den Verschluss des im Boden des Gerätes befindlichen Salzbehalters auf.

Während des Nachflens wird ein weniger Wasser überlaufen, fällen Sie weiter Salz nach, bis der Behälter wieder ganzt aufgefüllt ist und vermischen Sie damit das Gemisch mit einem Löfel. Im Anschluß an das Nachflüssen des Salzes müssen Salzreste vom Gewinde entmet werden. Danach Verschlusskappe wieder zudrehen.

Wenn Sie die Spulmaschine nicht sondern wieder benutzten, aktivieren Sieitte einmal das Vorspulprogramm mit klarem Wasser, damit die übergelaufene Salzlosung aus dem Gerat gespuit wird.

Der Behalter fãt ca. 1,5 - 1,8 kg Salz. Um das Gerät effizient zu nutzen, muß der Salzbehälter regelmägig, je nach Einstellung der Enthärteranlage früiger oder seitener, nachgeführten werden.

Wichtig: Nur bei der Installation des Gerätes muß nach dem vollständigen Aufüllen des Salzbehalters solange Wasser zugegeben werden, bis der Behälter überläuft.

Salz-Nachfullahzeige

Einige Modèle sind mit Salzkontrollanzeigen versehen. Diese Anzeige kann auf zwei Arten gezehen:

• elektrische Kontrollanzeige auf dem Bedienfeld, leuchtet auf, wenn der Salzbehälter nachgefüllt werden muß;
  Verschlußschraube mit beweglichem grünen Kontrollanzeiger; dieser bleibt sightbar, solange die Salzlösung zum Regenerieren des Enthärters ausreichend ist. Wenn sich die grüne Anzeigenfläne in der Verschlußschraube senkt, muß Salz nachgeführten werden.

Andere Modelle werden mit Blindstopfen ausgestellt. In dieser Fall muß das Salzniveau regelmäßig kontrolliert und je nach Einstellung der Enthärteranlage bei Bedarf nachgeführt werden.

Wichtig: Weilliche Ablagerungen auf Ihr Geschirm sind generell ein Zeichen für fehlendes Salz.

Einstellung der Höhe des oberen Geschirrkorbes

(nur bei einigen Modellen)

Teller zwischen 27 cm und 31 cm Durchmesser werden in den unteren Geschirrkorb eingeordnet. Hierzu muß der Geschirrkorb folgendermaßen bis zur hochsten Position verstellt werden (Bezüglich des Models):

Type“A”：

1) Drehen Sie die vorderen Stopper "A" nach außen;
2) Ziehen Sie den Geschirrkorb hereaus und schiben Sie him in die oberste Position wieder ein;
3) Bringen Sie die Stopper wieder in die ursprüngliche Position zurück.
In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen können nicht nach offen geklappt werden.

Type "B":

1) Den oberen Korb herausziehen;
2) Dann den Korb an beiden Seiten halten und hochziehen (Abb. 1).

In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen können nicht nach offen geklappt werden.

VERSTELLUNG IN DIE UNTERE POSITION:

1) Den Korb an beiden Seiten halten und leicht nach oben ziehen (Abb. 2a);
2) Dann langsam den Korb in die korrekte Position führen (Abb. 2b).

N. B.: NIEMALS DEN KORB NUR AUF EINER SEITE VERSTELLEN! (Abb. 3).

Achtung: Wir empfehlen den Korb im leeren Zustand zu verstellen!

72

Einordnen des Geschirrs

Allgemeines

Um stets optimale Spülergebnisse zu erzielen, ist es ratsam, vorab großere Speisereste (Knochen, Zahnstocher, Fleisch- und. Gemüsereste, Obstkerne) vom Geschirr zu entfern, da sie sich sonst im Filter, im Wasserablauf oder in den Sprüharmen festsetzen und so zu einer Reduzierung der Reinigungssqualität führen konnen.
Das Geschirr braucht nicht vorgispelt zu werden.

Durch starkes Braten oder angebrannte Speisereste stark verkrustete Töfe und Pfaffen solten vor dem eigentlichen Spülvorgang vorgeweicht werden.

Beladen des oberen Geschirrkorbes

Die klappbaren Geschirrablagen des oberen Geschirrkorbes ermöglichene eine flexible Nutzung des Raumangebots. Waagerecht gestellt finden Tee- und Kaffeetassen, lange Messer und Schöpfkellen auf ihren Platz. An den Rändern der Ablage konnen Kelchgläser eingehängt werden. Unterhalb der Ablage konnen Sie Gläser, Tassen, Untertassen und Desserteller in den Geschirrkorb einordnen. Stellen Sie die bewegliche Ablage senkrecht, so passen flache und tiefe Teller in den oberen Korb. Die letzteren sortieren Sieitte immer so ein, daß sie mit den Innenseiten nach vorne zeigen. Achten Sie auch darauf, daß zwischen den Tellenm immer soviel Platz bleibt, daß das Wasser die gesamte Flächre erreichen kann.

Um den Innenaum optimal zu nutzen, sortieren Sie die Teller nach Form und Durchmesser. Sie konnen die Teller in nur einer Reihe (Abbildung 1) oder auch in zwei Reihen (Abbildung 2) einsortieren. Größere Teller mit einem Durchmesser ab 270 mm sind leicht genegt, mit der Innenseite nach vorne zeigend, in den Korb einzustellen. Im oberen Geschirrkorb kann auch Spulgut wie Salatschusseln und Plastikbehälter Platz finden. Sie sollen jedoch durch den Druck der Wasserstrahlen bewegt werden konnen. Der obere Geschirrkorb bietet alle Eigenschaften, die zu einer möglichest flexiblen Nutzung erforderlich sind. Sie konnen ihn in zwei Reihen mit bis zu 24 Tellen bestücken, oder mit Glasern in 5 Reihen mit bis zu 30 Stück je Spulgang oder natürlich auch mit gemischtem Spulgut.

Beladen des unteren Geschirrkorbes

Im unteren Korb konnen Sie Topfe, Pfannen, Suppenschusseln, Servierplatten, Salatschusseln, Deckel, flache und tiefe Teller und Kellen unterbringen. Stellen Sie das Besteck mit den Griffen nach unten in den darauf vorgesehenen Plastikbehalter, der dann in den unteren Geschirrkorb gestellt wird. Achten Sie darauf, daß das Besteck die Rotation der Spruharme nicht hindert.

1

2

3

Die normale Befüllung der Geschirrkörbe.
ersehen Sieitte aus den Abbildungen1,2
und 3.

oberer Geschirrkorb (Abb. 1)

A = tiefe Teller
B = flache Teller
C = Dessertteller
D = Untertassen
E = Tassen
F=Glaser

oberer Geschirrkorb (Abb. 2)

A = tiefe Teller
B = flache Teller
C- Dessertteller
D = Untertassen
E = Tassen
F = Kelchgläser
G=Glaser
H = Besteckkorb

unterer Geschirrkorb (Abb. 3)

A = mittlere Töpfe
B-groBeTopfe
C = Pfannen
D = Deckel
E = Suppenschüsseln
F = Bestek
G = Bratpfannen, Kasserollen

Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimes Späulergebnis.

74

Beladung von 12 Normgedecken gemäß (Norm EN 50242)

Das korrekte Anordnen des Geschirrs ersehen Sieitte fur den oberen Geschirrkorb aus der Abbildung 4, fur den unteren Geschirrkorb aus der Abbildung 5, und fur den Besteckkorb aus der Abbildung 6.

oberer Geschirrkorb (Abb. 4)

A=5+5+2Glaser
B=12Untertassen
C=4+4+4Tassen
D = Kleine Schalen
E = Mittlere Schalen
F = GroBe Schalen
G=1+1 Gabeln
H=1+1Servierlöfel
=3+3+3+3 Dessertloffel
L=3+3+3+3Teeloffelchen

unterer Geschirrkorb (Abb. 5)

M=8+4tiefeTeller
N = 11 + 1 flache Teller
0 = 12 Dessertteller
P = Servierplatten
Q = Bestek

Besteckkorb (Abb.6)

Die beiden heruntergelassenen Halteklappen bieten Platz für jeweils 6 + 6 Messer (R); das restliche Besteck wird in die übrigen Fächer mit den Griffen nach unter so verteilt, daß nicht mehr als zwei gleiche Besteckteile in dasselbe Fach eingeordnet werden.

Besteckkorb ohne halteklappen

Das restliche Besteck so vertellen, daß nicht mehr als zwei gleiche Besteckteile in dasselbe Fach eingeordnet werden.

75

7

8

Achtung (Abb. 7)

DerunterKorbhatvorne2Halterungen fur Teller,diechnellundeinfachfur die BeladungmitgroßerTeilen（z.B.Pfannen, Salatschusseln...）verstellwertendwerkn. (Nurbei einigen Modellen)

DIESHE HALTERUNGEN LASSEN SICH WIE FOLGT VERSTellen:

1) Die Halterung leicht hochziehen und dann in die korrekte Position herunterlassen;
2) Die Halterung in die senkrechte Position hochziehen.

Besteckkorb (Abb. 8)

Der Besteckkorb besteht aus zwei trennbaren Teilen und bietet somit verschiedene Beladungsmöglichkeiten.

Die beiden Teile setzen sich durch entgegenegasetzes Auselinanderschieben trennen. Durch Inelinanderschieben der beiden Hälften wird der Besteckkorb wieder zusammengeführt.

Bei einigen Modellen ist der Besteckkorb nicht mit den schwenkbaren Halteklappen ausgestellt.

Sparspulprogramm 1/2-Beladung Oberkorb (nur bei einigen Modellen)

Gemischte Beladung 1/2 (Abb.1)

A = Glaser
B = Tassen
C-tiete Teller
-
D= nachener
E = Dessertfelter
F = Untertassen
G-Top
H- Daeckel
1-Btanna
F1nne
L=mittengroSe
M = Kleine Schäle

Standardbeladung 1/2 (Abb.2)

A=6Glaser
B=5+1Tassen
C-Savviertaller
C
D=0deleTefel
E = 6 flache feller
F=6 Dessertteller
G=6 Untertassen
H-mittelgroBe Schale
1. Kleine-Schultz

Das Besteck wird in den dazu vorgesehenen Besteckkorb im unteren Geschirrkorb eingeordnet.

Sparspulprogramm 1/2-Beladung Unterkorb (nur bei einigen Modellen)

unterer Geschirrkorb (Abb. 3)

A = mittlere Topfe
B=groBeToppfe
C-Pfannen
D-Deckel
E-Suppanschusso
E-Banck
G = Bratofannen, Kasserollen

Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimales Spulierergebnis.

unterer Geschirrkorb (Abb. 4)

M=8+4tiefeteller
N=11+1 flache Teller
0-12Dassertellor
0=12 Desseltener B. Sonstigeblatt
P=Servielplatten
Q = Bestock

Informationen für Normtests Normprogramm allgemein

(siehe Programmtabelle)

Spulmittel und Klarspüler einfllen Spulmittel einfllen

Spulmittel furs Spulen mit der Hand eigen sich nicht fur die Spulmaschine, da wichtige Bestandteile fehlen, die fur beste Spulsergebnisse notwendig sind. Außer dem beeinträchtigen sie den korrekten Betrieb der Spulmaschine.

Normales Spulen

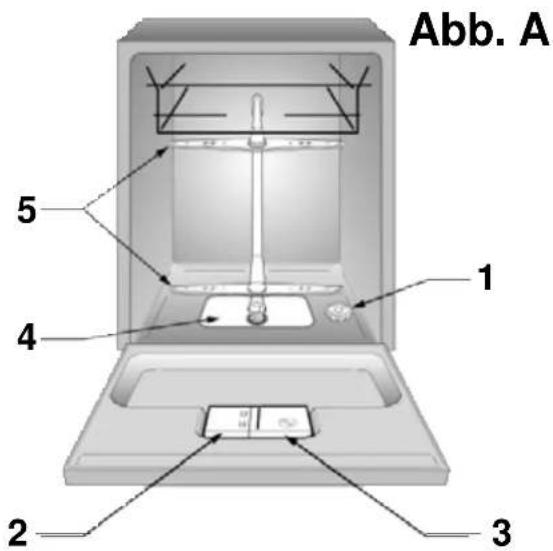

Der Spulmitelbehalter befindet sich im Turinernen (Abb. A "2"). Zum Öffnen des Deckels reicht ein leichter Druck auf dem Verschlußhaken. Am Ende eines jeder Spulgangs bleibt der Deckel geöffnet und ist somit sofort wieder betriebsbereit. Die Spulmiteldosis kann je nach Art und Verschmutzungsgrad des Geschirrs varieren. Empfohlen wird eine Menge zwischen 20 und 30 gr Spulmitel, das in die Spulmitelkammer (1) für den Hauptspülgang eingefällt wird.

Nach dem Einfellen schlieben Sie den Deckel des Spulmittelbehalters.

Bitte bechten Sie auch die Dosierungs-anweisungen des Spülmitelherstellers auf der Verpackung. Eine unzureichende Menge beeinträchtigt das Spülergebnis, und eine zu

hohe Dosierung bedeutet nur Verschwendung - das Resultat wird dadurch nicht verbessert.

Eine richtige Dosierung ist zudem ein wichtiger Beitrag zum Umweltschutz.

Spulen mit vorherigem Einweichen (nur bei einigen Modellen)

Falls Sie das Intensiv-Spulprogramm verwenden, müssen Sie zusätzlich einen Eßlöfelf Spulmittel in die Spulmittelkammer für den Vorsprüng (2) geben.

VOLL LEER
dunkel

hell

Klarspulmittel einfllen

In der Innertür rechts vom Spümlittelbehälter befindet sich der Klarspūmlittelbehälter, der 130 ml Inhalt fällt. (Abb. A "3").

Drehen Sie den Schraubverschluss (3) gegen den Uhrzeitigersinn und fühlen Sie den Klarspulier bis zur Markierung MAX ein. Drehen Sie dann den Schraubverschluss wieder zu. Die bereits Menge des Klarspulers wird beim letzten Spulen automatisch zugegeben, ein voller Behalter reicht für mehrere Male. Das Klarspulmittel erleichtert die Trocknung des Geschirrs und vermeidet die Bildung von Flecken und matten Ablagerungen.

Benutzen Sie nur Klarspulmittel für Geschirrspulautomaten. Das Niveau des Klarspulmittels kann durch die Fülldstandanzeigekontrolliert werden, die zwischen Spulmittelbehälter und Schraubverschluß liegt (4).

Regulierung der Klarspulmitteldosis 1 bis 6

Die Regulierungsscheibe liegt unter dem Verschluss (3) und kann mit Hilfe einer Münne gestreht werden. Die empfohlene Position ist 3. Der Kalkgehalt des Wassers kann zu Ablagerungen auf den Heizstäben führen und so das Trocknen beeinträchtigen. Wenn das Geschirr gestreiftiert erschinen soll, so ist eine niedrigere Position zu wahren und wenn es Flecken oder weiß Spuren aufweist, so wähle man eine höhere Position.

Filterreinigung

Das Filtersystem (Abb. A "4") besteht aus:

• dem zentralen Filterkorb zum Auffangen von groben Teilchen
• der Sieblatte zum ständigen Filter des Spüllwassers
• dem Mikrofilter unterhalb der Siebplatte, der auch die Kleinsten Schmutzpartikelchen auffängt und so eine optime Spülung garantiert.

Um stets Beste Spülergebnisse zu erzielen, ist es ratsam, das Filtersystem vor jeder Benutzung zu kontrollieren und zu reinigen. Der Filtersatz lafst sich durch Drehen gegen den Uhrzeigersinnicht hersausziehen (Abb. 1). Der zentrale Filterkorb ist hersausnehmbar, um die Reinigung zu errelichtern (Abb. 2). Ziehen Sie schließlich die Sieplatte aus der Bodenwanne herself wie in der Abb. 3 erschnittlich. Spülen Sie alle Teile gründlich unter flieBendem Wasser und reinigen Sie diese eventuell mit einer Bürste.

Dank des selbstinigenden Mikrofilters ist die Wartung reduziert, und die Überprüfung der Filteranlage braucht nur alle 14 Tage vorgenommen zu werden. Trotzem ist es anzuraten, nach jeder Benutzung zu kontrollieren, ob der zentrale Filtersatz und die Sieblatte nicht verstopt sind.

Achtung: Versichert Sie sich nach der Reinigung der Filter, daß sie untereinander richtig befasst sind und daß die Siebplatte bereits in der Bodenwanne eingesetzt ist. Achten Sie darauf, den Filtrereinsatz im Uhrzeigersinn in die Siebplatte wieder sorgfältig einzuführen. Ein ungenaues Einsetzen des Filtersatzes kann den Betrieb der Maschine beeinträchtigen.

Wichtig: Benutzen Sie die Spulmaschineniemals ohne Filter.

Praktische Hinweise

Programmwahl

Diese Geschirrspulmaschine bietet eine breite. Auswahn an verschiedenen Spulprogrammen für jeder Art von Geschirr und Verschmutzungsgrad.itte wahlen Sie das entsprachende Programm aus der mitgelieferten Programm-Tabelle aus.

Nach dem Programmende ist es empfehlenswert, erst den unteren Geschirrkorb hersuzuziehen, damit keine Wassertropfen vom oberen zum unteren Korb herabtropfen. Bleibt das Geschirn nach dem Spüln noch eine gewisse Zeit im Gerät, sollte die Tür einen Spalt geöffnet werden.

Das Trockenergebnis wird so verbessert.

Hinweise zum SPAREN

1) Um zu spare, sollte die Spulmaschine immer komplett befüllt werden, bevor gesplit wird. Das Geschirr wird jeweils nach dem Essen in die Spulmaschine gefüllt, bis diese voll ist. Eventuell kann zwischen den Beladungen ein KALTES VORSPULPROGRAMM durchschnitt führender, um die grössten Speisereste einzuweichen und zu entfernen.

2) Bei nicht sehr verschutztem Geschirr oder nicht voller Ladung wahren Sie das SPAR-PROGRAMM.

Hinweise zur Optimierung der SPÜLERGEBNISSE

1) Töpfe und andere Geschirr mit der Innenseite nach unten einordnen.

2) Vermeiden Sie das Aufeinanderstapeln und ordnen Sie das Geschirr möglichst in den darauf vorgesehenen Ladebereichen. Eine korrekte Beladung verbessert das Spilergebnis

3) Um optimale Spülresultate zu erhalten, sind erst die gröbsten Speisereste (z.B. Knochen, Gräten, Fleisch- oder Gemüsereste, Kaffeesatz, Obstschalen oder- kerne, Zigarettenasche usw.) zu entfern, da sonst die Abflüßöffnung und die Düsen der Sprüharme verstopt werden konnten.

4) Kontrollieren Sie, ob sich nach dem Geschirreinfüllen die Spruharme frei drehen lassen.

5) Töppe und andere große Geschirrt mit mehr hartnackigen oder angebrannten Speiseresten erst mit Wasser und Spülmittel einweichen.

6) Beim Spulen von Silber ist folgenden zu beachten:

a) unmittelbar der Benutzung vorspulen, vor allem bei fetten Speiseresten (Maionnaine. Eier. Fisch usw.)

b) Silbergeschirr nicht mit Spulmittel betraufeln

c) Kontakt mit anderen Metallen vermeiden.

1) Soltte die Tur weltend des Programmablaufs zur weiteren Beladung geöffnet werden, drucken sie immer zuerst die EIN/AUS-Taste. Das Programm dar er 3 Minuten nach dem SchlieBen der Tur wieder gestartet werden.

Spulmaschinenfestes Geschirr

Nicht alle Geschirranten eigen sich zum Spullen in einer Spulmaschine. So davon z.B. Geschirtte aus Kunststoff, Besteck mit Holz- oder Kunststoffgriffen, Töppe mit Holzgriffen, Geschirr aus Aluminium, Bleikristall oder verbleitem Glas nur dann in die Maschine eingefüllt werden, wenn sie spulmaschinenfest sind.

Bei manchen Geschirrarten kann das Dekor nach hauftergem Gebrauch verblassen. Vergewissen Sie sich, daß das Dekor spulmaschinenfest ist, indem sie erst ein Geschirrtteil eine Male in der Maschine spulen und es dann mit den übrigen Tellen auf seine Farbechtheit vergleichen.

Spullen Sie Silberbesteck nicht zusammen mit Stahlbesteck, um eine chemische Reaktion der beiden Metalle zu vermeiden.

WICHTIG

Beim Kauf von neuem Geschirr vergewissem Sie sich immer, daß es spulmaschinenfest ist.

Ausbere Reinigung und Pflege

Das Gehäuse kann mit Lackpolitur (nicht kratzend) gereinigt werden.

Der Innenbehälter bedarf keiner besonderen Reinigung.

Kalk oder Speisereste werden durch einen Spülgang im Feinprogramm entertnet, indem ein Glas Weinessig zugeführ wird.

Sollte das Geschirr trotz regelmäßiger Reinigung der Filter schlechte Spulergebnisse aufweisen, überprüften Sie, daß die Spruharme (Abb. A 5) nicht von Schmutzpartikel verstopt sind. Sollte dies nicht der Fall sein, reinigen Sie die Spruharme wie folgt:

Um den oberen Sprüharm abzunehmen, drehen Sieihn bis zur Stop-Position, die durch einen Pfeil gekennzeichnet ist (Abb. 1b). Drucken Sie den Sprüharm nach oben und drehen Sieihn gleichzeitig im Uhrzeitigersinn (Abb. 1). Um den Sprüharm wieder zu montieren, wiederholen Sie den Vorgang, drehen Sieihn damit jedoch gegen den Uhrzeitigersinn.

Der untere Spruhrarm laBt sich durch einfaches Ziehen nach oben abnehmer (Abb. 2)

• Spulen Sie die Sprüharme unter fließendem Wasser und befreien Sie diese von Speiseresten und sonstigen Rückständen.
• Danach montieren Sie die beiden Spruharme in das Gerät. Achten Sie beim oberen Spruham darauf, daß er bis zur Stop-Position gedreht wird und schrauben sieihn fest.

Die Wasserheizung aus Edelstahl kann mit der Zeit eine andere Farbe annehmen. Dadurch wird die Funktion nicht beeinträchtigt.

Die Spülkammer und Innentür ist ebenfalls aus Edelstahl.

Sollten hieran Oxidationserscheinungen auftreten, so sind diese z.B. durch eisenhaltiges Wasser hervorgerufen.

Die Flecken sind mit handelsüblichen Edelstahl-Reinigern zu entfernen (keine Stahlwolle benutzen).

LÄNGERE NICTBENUTZUNG

Wenn die Spulmaschine langere Zeit unbenutz bleiben soll, empfehlen wir das folgende Vorgehen:

1. Um Fettreste zu entfernen, ein Spulprogramm ohne Geschir aber mit Spulmittel laufen lessen.
2. Stecker aus der Steckdoseziehen.
3. Wasserhahn schlieBen.
4. Klarspulmittelbehälter füllen.
5. Tur ein weniger öffnen.
6. Halten Sie das Innengehause immer sauber.
7. Steht das Gerät in einem Raum mit Temperatur unter 0^ , so kann das Restwasser in den Schläuchen gefrierten. In dieser Fall sollte zuerst die Raumtemperatur erhöht und die Spülmaschine erst nach 24 Stunden in Betrieb gesetzt werden.

Wichtig:

Eine reibungslose Funktion kann nur bei genauer Einhaltung der Bedienungsanleitung und ordentlicher Wartung gewährleistet werden. Es kann keine Garantie für Defekte übernommen werden, die auf einer Nichtbeachtung der Anweisungen für Bedierung oder Wartung beruhen.

Fehlersuche

Kleine Störungen selbst beheben!

Achtung - Solte Ihr Geschirrspüler einmal nicht zu ihrer Zufriedenheit arbeiten, kontrollieren Sie die folgenden Punkte, bevor Sie den Kundendienst rufen:

FEHLER GRUND FEHLER-BESEITIGUNG

1 - Die Programme Funktionieren nicht	Stocker nicht richtig in der Stöckdose	Stecker in die Steckdose
	Ein/Aus-Taste nicht gedrück	Ein/Aus-Taste betätigten
	Kein Strom vorhenden	Kontrollieren
	Sicherung defekt	Kontrollieren
	Tür nicht fest verschlossen	Tür schließen
2 - Es lauft kein Wasser ein	Siehe Gründe 1)	Kontrollieren
	Wasserhahn geschlossen	Wasserhahn öffnen
	Programmwähler nicht richtig eingestellt	Programmwähler einzelnen
	Der Zulaufschauch ist geknicht	Knicke beseitigten
	Der Filter des Zulaufschauches ist verstopft	Filter reinigen
3 -Das Wasser lauft nicht ab	Filter verstoptiert oder verschmutzt	Filter sāubern
	Ablaufschauch geknicht	Knick oder Biegung aus dem Ablaufschauch entfern
	Die Veränderung des Ablaufschauchs ist nicht ordnungsgemäß angebracht	Achten Sie auf einen korrenden Anschüß des Ablaufschauches
	Keine Entlüfung des Ablaufanschlusses in der Wand	Wenden Sie sich an einen Fachmann
4 - Wasser lauft ständig ein	Ablaufschauch zu tief	Ablaufschauch mindedtens 40 cm über dem Boden anbringen
5 - Man hört nicht, daß sich die Sprüharme drehen	Übermäßig Spülmittel-Zugabe	Weniger Spülmittel zugeben
	Ein Stück des Spülguts blockiert den Sprüharm	Kontrollieren
	Filterplatte oder Filter stark verschutzt	Filterplatte und Filter sāubern

FEHLER GRUND FEHLER-BESEITIGUNG

6 -Bei den elektronischen Geräten ohne Display: Die Leuchten "eco" und "1" blinking und das Signal ertönt	Der Wasserhahn ist gesPERT	Schalten Sie das Gerät aus. Öffnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.
7 -Bei den elektronischen Geräten mit Display: "E1" wird angezeigt und das Signal ertönt	Der Wasserhahn ist gesPERT.	Schalten Sie das Gerät aus. Öffnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.
8 -Das Spüglich wird nur zum Teil gesplüt	Siehe Grunde 5)	Kontrolieren
	Das Geschirr ist zu dicht angeordnet	Geschirr richtig anordnen
	Das Ende des Ablaufschlauches liegt im Wasser	Der Ablaufschlauch darf nicht im Wasser liegen
	Spümlittel ist nicht richtig doslert, verklumpt oder hart	Dosis erhöhen u. ggf. neues Spümlittel benutzen
	Der Deckel des Saizbehälter ist nicht richtig geschlossen	Deckel festschrauben
	Das gewähnte Spüglichprogramm ist nicht angemessen	Wählten Sie ein intensiveres Programm
	Geschirr im unteren Korb ist nicht gesplüt	Taste 1/2 zürückrückreten
9 -Weitere Flecken auf dem Spüglich	Wasseralanders hart	Klarsprücher kontrollieren bzw. regulieren
10 - Spümlittel wird nicht ganz eingspüt	Spümlittel verklumpt oder feucht	Andere oder trockenes Spümlittel verwenden (Spümlittel an einem trockenen Ort aufbewahren)
	Netzwasserdruck wegen Fremd-ablagerungen zu niedrig	Reinigen des im Zulaufschauch vorhandenen Filters
11 - Geräusche während des Spülgangs	Das Geschirr klappert	Geschirr richtig anordnen
	Sprüharme klappern gegen das Geschirr	Geschirr richtig anordnen
12 - Geschirr wird nicht richtig trocken	Keine Lüfung	Tür am Ende des Spügangs offen{lassen, um die natürliche Trocknung zu forderm

Läßt sich der Fehler nicht beheweben, wenden Sie sichitte an den Technischen Kundendienst. Geben Sietherebowas Maschinenmodell laut Typerschild (im oberen Bereich der Innertür) oder Garantieschein an, um eine schnefte und effektive Hilde zu ermöglich.

Indices

Wir schreiben die Haftung für alle evil. Druckfleih aus. Kleinerer Änderungen und technische Weiterentwicklungen im Detail vorhabten.
