BEDIENUNGSANLEITUNG BO05208E BOMPANI

wir danken Ihnen für die Wahl unseres Produktes.

Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät anschließen und benutzen. Die Kenntnis der Funktionsweise wird Ihnen bei der korrekten und sicheren Bedienung helfen. Die Gebrauchsanweisungen enthalten neben den technischen Daten des Waschautomaten viele nützliche Hinweise zum optimalen Gebrauch der Maschine.

Falls Sie die Maschine weiterverkaufen denken Sie daran, dem neuen Besitzer auch diese Gebrauchsanweisung mitzugeben.

INHALTSVERZEICHNIS

HINWEISE FÜR DEN BENUTZER 26-27

BESCHREIBUNG DES WASCHAUTOMATEN 27

INSTALLING THE MACHINE 28-30

• Auspacken und Entfernen der Transportsicherungen 28
  • Ausrichten der Maschine 29
• Wasseranschluss 29
• Elektroanschluss 30

GEBRAUCH DER MASCHINE 30-32

• Vor dem Gebrauch 30
- Waschmittel 31
- Fleckenentfernung 32
• Internationale Pflegekennzeichen 32

WARTUNG 33-34

• Reinigung der Maschine 33
• Reinigung des Filters 33
• Beseitigung von Funktionsstörungen 34

MODELL:

SERIENNUMMER:

KAUFDATUM:

HINWEISE FÜR DEN BENUTZER

Das Gerät ist als Haushaltswaschmaschine einzusetzen, jede anderweitige Nutzung ist unsachgemäß und folglich gefährlich.
Jede Veränderung oder sonstige Manipulierung des Gerätes kann den Benutzer gefährden und Schäden an der Maschine verursachen.
Das Gerät hat ein beträchtliches Gewicht. Beim Verstellen müssen daher besondere Sicherheitsmaßnahmen getroffen werden.
Das Gerät darf nur von Erwachsenen benutzt werden.
Jede Veränderung der Wasser- oder Stromversorgung muss von Fachpersonal durchgeführt werden.
Beim Aufstellen des Gerätes darauf achten, dass das Stromkabel nicht verdreht oder gequetscht wird und für eventuelle Eingriffe problem-

los zugänglich ist.

Vor dem Einschalten des Waschautomaten das gesamte Verpackungsmaterial und die Transportsicherungen entfernen, weil andernfalls die Maschine und der Aufstellraum schwere Schäden erleiden können.
Wenn die Waschmaschine auf Teppichboden aufgestellt wird, muss auf einen ausreichenden Bodenabstand geachtet werden, damit die korrekte Luftzirkulation gewährleistet wird.
Der Waschautomat darf nicht überfüllt werden.
Während des Betriebs des Waschautomaten jeden Kontakt mit dem aus dem Ablaufschlauch austretenden Wasser vermeiden, da dieses sehr hohe Temperaturen haben kann. Auch die Glasscheibe des Einfüllfensters kann sich während des Betriebs erhitzen und sollte daher nicht berührt werden.

Waschen Sie nur für Maschinenwäsche geeignete Gewebe. Im Zweifelsfall die Herstellerhinweise am Etikett der Wäschestücke beachten (siehe "Pfl egekennzeichen").
Vor dem Einlegen von Kleidungsstücken in die Waschmaschine alle Taschen leeren. Harte oder spitze Gegenstände, wie beispielsweise Münzen, Nadeln, Nägel, Schrauben oder Steine können schwere Schäden verursachen.
In der Maschine dürfen keine Kleidungsstücke mit benzinhaltigen Verschmutzungen gewaschen werden. Falls die Flecken mit verdampfenden Mitteln entfernt wurden, müssen diese vor dem Einfüllen in die Waschmaschine vollkommen verdampft sein.
Keine Waschmittel für Handwäsche verwenden, da deren

Den Stecker des Waschautomaten auf keinen Fall mit nassen Händen ein- oder ausstecken.

Die Waschmaschine muss an eine vorschriftsmäßig geerdete Steckdose angeschlossen werden.

Die Verwendung von Verlängerungskabeln oder Mehrfachsteckern zum Anschließen der Maschine ist verboten.

Das Gerät darf nicht Witterungseinfl üssen ausgesetzt werden.

Am Ende des Waschgangs sorgt eine Sicherung dafür, dass das Einfüllfenster erst nach ungefähr 3 Minuten geöffnet werden kann, damit ungewolltes Öffnen verhindert wird.
NB: bei den elektronischen Modellen öffnet das Einfüllfenster bei Einschalten der Kontrolllampe "End".

Vor Revisionen oder Reinigung der Maschine den Stecker aus der Steckdose nehmen.

Beim Ausstecken des Kabels aus der Steckdose nicht am Kabel selbst, sondern am Stecker ziehen.

Nach dem Waschen empfi ehlt es sich, den Stecker auszustecken und den Wasserhahn zu schließen.

HINWEISE FÜR DEN BENUTZER

starke Schaumentwicklung die Innenteile des Waschautomaten beschädigen könnte.

Nach dem Waschen von Läufern, Decken oder anderen langfaserigen Geweben den Filter herausnehmen und gegebenenfalls reinigen.
Wir empfehlen das Einfüllfenster nach dem Waschen geöffnet zu lassen.
Bei Funktionsstörungen auf keinen Fall versuchen, das Gerät selbst zu reparieren. Unsachgemäße Reparaturen können schwere Schäden verursachen und lassen außerdem den Gewährleistungsanspruch verfallen.
Das Gerät darf ausschließlich von dem autorisierten Personal der Kundendienststellen und unter Verwendung von Originalersatzeilen repariert werden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses Pro-

dukt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

DER HERSTELLER HAF- TET NICHT FÜR INFOLGE DER NICHEINHALTUNG DER SICHERHEITSVOR- SCHRIFTEN UND DER GE- BRAUCHSANWEISUNGEN ENTSTEHENDE SCHÄDEN.

BESCHREIBUNG DES WASCHAUTOMATEN

Die Waschmaschine ist ein Elektro-Haushaltsgerät, das jede Art von Gewebe wäscht.

Die Struktur besteht aus Blechplatten, die so behandelt und lackiert sind, dass ihre ästhetischen Vorzüge über lange Zeit hin unverändert erhalten bleiben.
Der Motor und alle Bewegungsteile wurden so konzipiert und realisiert, dass maximale Laufruhe garantiert werden kann.
Die praktische, geräumige Trommel aus Edelstahl schont die Wäsche und garantiert hohe Waschqualität.

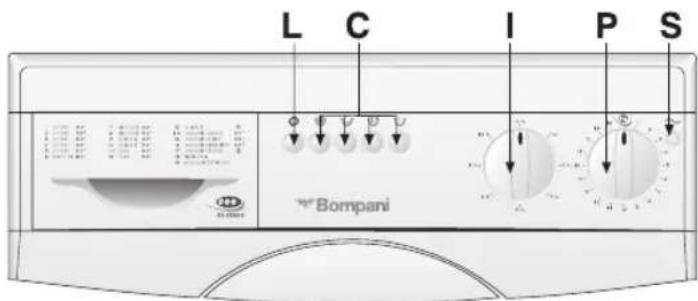

Am Bedienfeld befinden sich alle Bedienelemente zur ein-

fachen Anwahl aller gewünschten Wasch- und Trockenprogramme (siehe Bedienfeld und Programmtabelle).
Das große Einfüllfenster erleichtert das Einlegen und Entnehmen der Wäsche.

Die außerordentliche Stabilität der Maschine ist das Ergebnis ständiger Forschungen hinsichtlich der Gewichtsverteilung von sich bewegenden Massen.

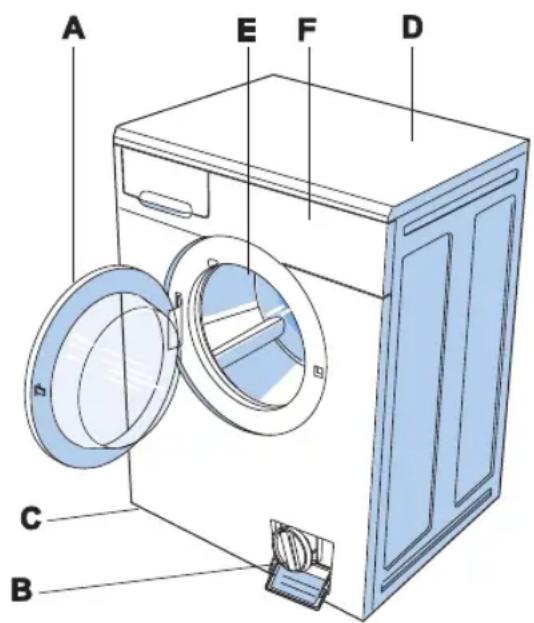

A E F D C B

A - Einfüllfenster
B - Filter
C - Verstellbare Füße
D - Arbeitsplatte
E - Trommel
F - Bedienfeld

INSTALLIERUNG DES WASCHAUTOMATEN

Die Installierung muss durch geschultes Personal entsprechend der vom Hersteller gegebenen Anweisungen ausgeführt werden; eine unsachgemäße Installierung kann Personen und Sachschäden verursachen.

Das Gerät kann überall dort aufgestellt werden, wo die Raumtemperatur 3°C nicht unterschreitet. Achten Sie darauf, dass Kabel und Schläuche an der Rückseite des Gerätes nicht gequetscht werden.

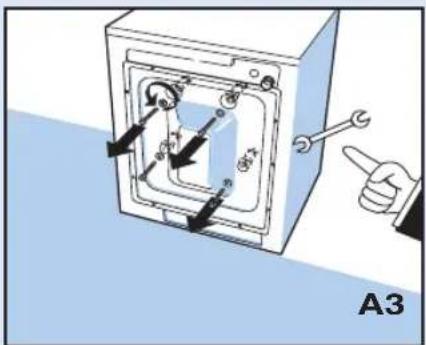

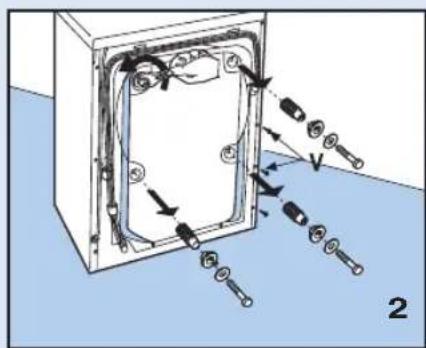

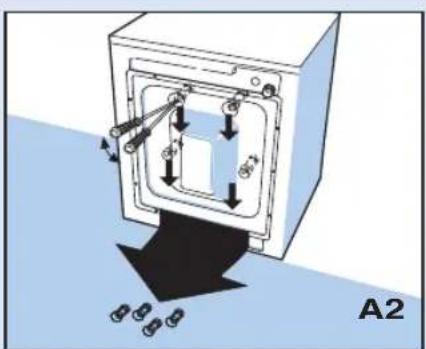

Für den Transport wird die Schwinggruppe des Gerätes mit 4 Transportsicherungen und Schrauben fixiert. Vor Inbetriebnahme des Waschautomaten die Transportsicherungen und Schrauben entfernen und für eventuelle zukünftige Umzüge aufbewahren.

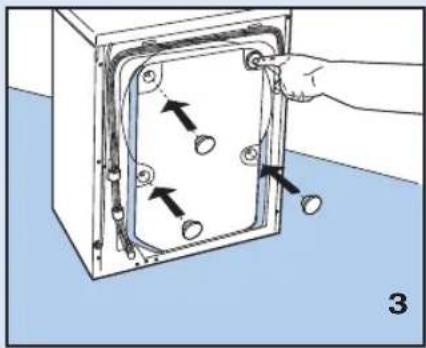

Die Löcher mit den entsprechenden Stöpseln verschließen, die Sie im Plastikbeutel mit der Dokumentation fi nden.

Für den Transport wird die Schwinggruppe des Gerätes mit 4 Transportsicherungen und Schrauben fixiert. Vor Inbetriebnahme des Waschautomaten die Transportsicherungen und Schrauben mit Hilfe eines Schraubenschlüssels entfernen.

Einen Schraubenzieher in die Löcher einführen und die 4 Transportsicherungen aus Plastik entfernen, wie in der Abbildung gezeigt.

INSTALLIERUNG DES WASCHAUTOMATEN

AUSRICHTEN DER MASCHINE

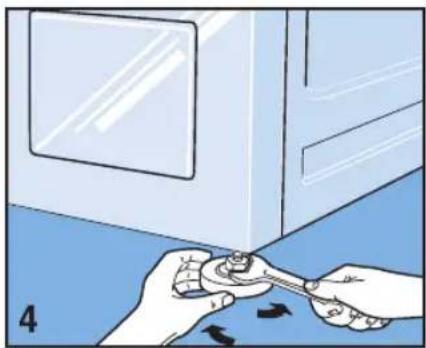

Nachdem die Maschine an einem geeigneten Ort aufgestellt wurde, muss sie mit Hilfe der verstellbaren Füße (Abb. 4) perfekt gerade ausgerichtet werden. Zum Schluss die Kontermuttern festschrauben.

Wenn die Maschine nicht perfekt gerade ausgerichtet ist, wird ihre Stabilität beeinträchtigt, bei Betrieb entsteht ein lautes Geräusch und sie kann Schaden erleiden.

Wenn die Waschmaschine auf Teppichboden aufgestellt wird, muss auf einen ausreichenden Bodenabstand geachtet werden, damit die korrekte Luftzirkulation gewährleistet wird.

Vom Aufstellen der Maschine in frostgefährdeten Räumen wird abgeraten.

WASSERANSCHLUSS

Der Druck der Wasserleitung soll 0,05 bis 1,00 MPa (0,5 - 10 Bar) betragen.
Vor dem Anschließen den Hahn öffnen und eine gewisse Menge Wasser fließen lassen, damit die Rohre durchgespült und von etwaigen Verunreinigungen, wie Sand, Rost, usw. befreit werden (dies ist besonders wichtig, wenn die Maschine lange Zeit nicht gebraucht wurde, oder wenn sie an eine neue Wasserleitung angeschlossen wird).

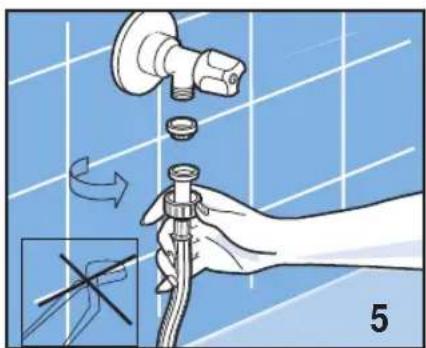

Der Wasserzulaufschlauch muss an einen Kaltwasserhahn mit 3/4" Gewinde angeschlossen werden.
Zwischen Hahn und Schlauch die mitgelieferte Filterdichtung installieren und von Hand fest anziehen (Abb. 5).

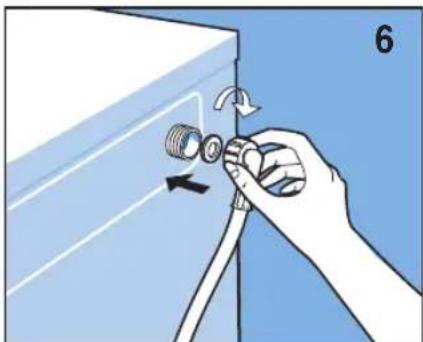

Wasserschlauch an die Wa-

N.B. Den neuen dem Gerät beiliegenden Schlauch benutzen und keinesfalls den alten Schlauch

Während des Waschgangs muss der Wasserhahn vollkommen geöffnet sein.
Der Wasserablaufschlauch muss auf einer Höhe von 60 cm bis 90 cm vom Boden positioniert werden (Abb. 7).
Wenn das Wasser direkt in die Abwasserleitung ab-

A MIN. 60 CM MAX.90 CM 7

file3,widcastfreieEnde

des Wasserablaufschlauchs in diese Leitung gesteckt, deren Innendurchmesser mindestens 40 mm betragen muss.

Der Ablaufschlauch darf auf keinen Fall luftdicht angeschlossen werden, damit keine Luft in den Siphon dringt und folglich Wasser ausläuft.

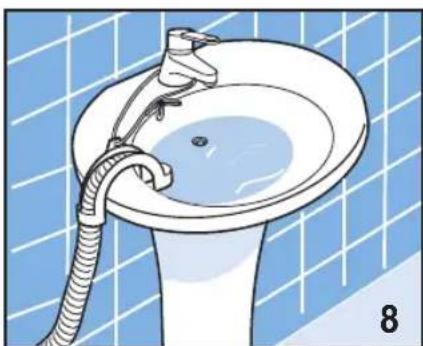

Soll das Wasser in ein Waschbecken oder ähnliches geleitet werden, muss die Kurve am freien Ende des Wasserablaufschlauchs mit dem mitgelieferten Bügel gesichert werden. Dann den Schlauch am Waschbeckenrand einhängen und den Bügel fixieren, damit der Schlauch nicht abrutschen kann (Abb. 8). Darauf achten, dass der Ablauf des Waschbeckens sauber ist, damit das Wasser frei abließen kann.

INSTALLIERUNG DES WASCHAUTOMATEN

ELEKTROANSCHLUSS

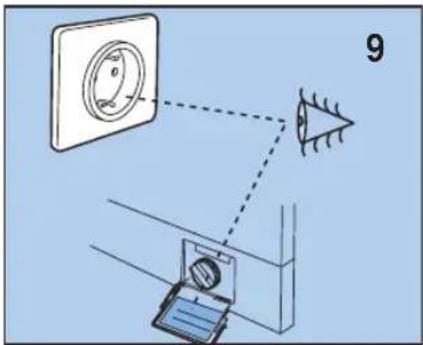

Überprüfen Sie, ob die am Typenschild an der Innenseite der Filterklappe angegebene Spannung mit der Ihres Stromnetzes übereinstimmt (Abb. 9).
Schutzschalter, Stromkabel und Steckdose müssen für die maximale Leistung der Maschine ausgelegt sein, die am Typenschild angegeben ist.
Nach der Installation muss

9

die Stromversorgung oder die Unterbrechung der Stromversorgung durch einen zweipoligen Schalter gewährleistet sein.

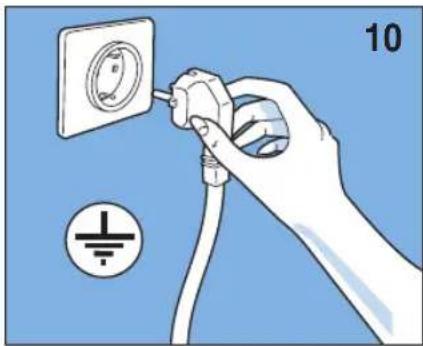

Die für den Anschluss der Maschine bestimmte Steck-dose muss vorschriftsmäßig geerdet sein. Im gegenteiligen Fall haftet der Hersteller nicht für eventuelle Unfälle (Abb. 10).
- Falls die betreffende Steck-

dose defekt oder ungeeignet ist, muss sie von einem Elektriker ausgewechselt werden.

Der Anschluss der Maschine mittels Verlängerungskabeln oder Mehrfachsteckdosen ist verboten.
Während der Wartung der Maschine muss der Stecker ausgesteckt sein.
Den Stecker des Waschautomaten auf keinen Fall mit nassen Händen ein- oder ausstecken.
■ Falls das Kabel beschädigt sein sollte, ist der Kundendi- enst hinzuziehen.
Stellen Sie die Waschmaschine so auf, dass das Kabel problemlos zugänglich ist, damit es im Bedarfsfall ausgesteckt werden kann.

GEBRAUCH DER MASCHINE

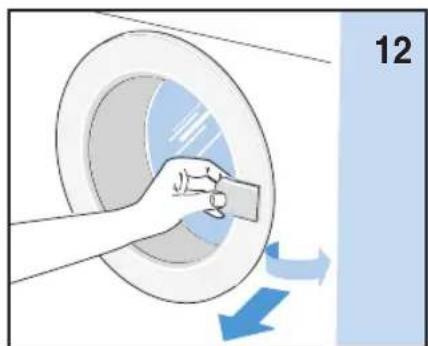

VOR DEM GEBRAUCH

Achtung: Bevor erstmals mit der Maschine gewaschen wird, einen kurzen Waschgang ohne Wäsche durchführen.

Dadurch wird die einwandfreie Funktion des Waschautomaten geprüft und die Trommel gespült.

Vor jedem Waschgang:

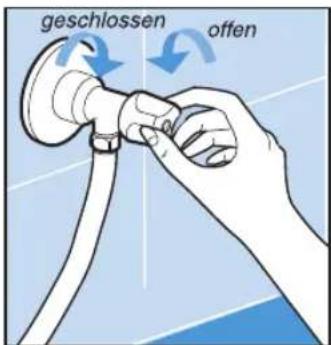

Kontrollieren, ob die Wasseranschlüsse in Ordnung sind, der Ablaufschlauch korrekt angebracht (siehe Wasse-

geschlossen offen

11

ranschluss) und der Hahn geöffnet ist.

Mit trockenen Händen den Stecker in die Steckdose stecken.
Die Wäsche nach Gewebeart sortieren (siehe Pfl egekennzeichen).
Sicherstellen, dass sich keine Fremdkörper in den Taschen der Kleidungsstücke befinden, welche die Wäsche, die

Maschine oder den Filter beschädigen könnten.

GEBRAUCH DER MASCHINE

WASCHMITTEL

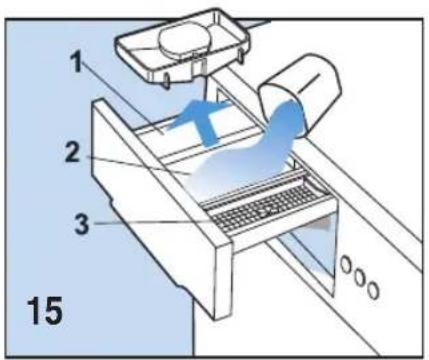

Die Waschmaschine ist mit einer Waschmittelschublade mit drei Kammern ausgestattet.

1 Kammer für Waschpulver für Vorwäsche oder Einweichen (1)
2Kammer für Waschpulver für Hauptwäsche (2)
Kammer für Weichspülen, Parfümieren, Stärken oder Bleichen (3).

Verwenden Sie ein Waschmittel mit gebremster Schaumentwicklung und Weichspüler (wo erforderlich) für Waschautomaten. Die jeweiligen Mengen sind auf den Packungen der Waschmittel angegeben.

NB: Geben Sie nicht zuviel Waschmittel in die Kammer, weil sonst viel Schaum entsteht und das Waschergebnis beeinträchtigt wird.

Zu wenig Waschmittel kann ebenfalls das Waschergebnis beeinträchtigen.

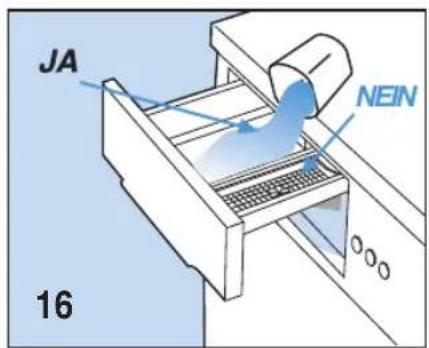

NB: Beim Einfüllen des Waschmittels darauf achten, dass dieses nicht in die Kammer für Weichspüler gelangt, da sonst mit Schaum gespült wird und weiße Flecken auf der Wäsche zurückbleiben können. Sollte hingegen Weichspüler in die Waschmittelkammer gelangen, könnte die Waschkraft beeinträchtigt werden.

1 2 3 15

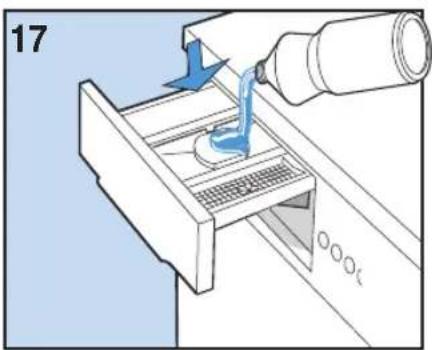

N.B: Wenn Flüssigwaschmittel verwendet werden (empfehlenswert für Programme ohne Vorwäsche), muss dazu der spezielle Behälter (falls vorgesehen) oder die Trennwand in die mittlere Einspülkammer "2" eingesetzt werden (wie seitlich abgebildet), Abb. 17/18,: Dann das Flüssigwaschmittel bis zur Höchststandmarkierung einfüllen.

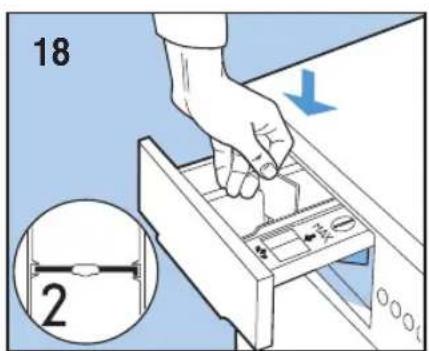

Die mitgelieferte Trennwand korrekt in die speziellen Führungen einsetzen (Abb.18).

Bevor erneut Waschpulver verwendet wird, muss der Behälter oder die Trennwand für Flüssigwaschmittel wieder entfernt werden.

Vor Waschbeginn die Einspülkammer schließen.

ACHTUNG: Die Einspülkammer nicht während des Betriebs der Maschine entfernen, weil sonst Wasser austreten kann.

17 000t

18 2

GEBRAUCH DER MASCHINE

FLECKENENTFERNUNG

Bestimmte Flecken können allein durch Waschen in der Waschmaschine nicht beseitigt werden. Bevor irgendwelche Flecken behandelt werden, muss an einer unsichtbaren Stelle ausprobiert werden, ob das Gewebe farbecht ist. Flecken immer vom Rand ausgehend zur Mitte hin bearbeiten, damit keine Ränder entstehen. Nachstehend geben wir einige Ratschläge zur Entfernung von Flecken.

● WACHS: Das Wachs vorsichtig mit einem Messer mit abgerundeter Spitze abschaben und den Stoff anschließend zwischen zwei saugfähige Bögen Papier legen und mit dem heißen Bügeleisen das restliche Wachs entfernen.
● KUGELSCHREIBER UND FILZSTIFT: Mit einem weichen, mit Äthylalkohol getränkten Tuch vorsichtig betupfen, damit der Fleck nicht vergrößert wird.
- STOCKFLECKEN UND SCHIMMEL: Sofern da Gewebe bleichmittelfest ist, einen Waschzyklus durchführen, wobei das Bleichmittel in die spezielle Kammer eingefüllt wird (siehe Tabelle der Waschprogramme). Andernfalls die Schmutzstellen mit 10%igem Wasserstoff-

peroxid anfeuchten und 10 bis 15 Minuten einwirken lassen.

● LEICHTE VERBRENNUNGEN: wie für Stockflecken und Schimmel beschrieben vorgehen.
- ROST: Einen Rostfleckenentferner nach Gebrauchsanweisung benutzen.
● KAUGUMMI: Das Gewebe energisch mit Eiswürfeln abreiben und danach mit einem mit Azeton angefeuchteten Lappen nachreiben.
s● LACK: Lackflecken nicht vollständig trocknen lassen, sondern unverzüglich mit dem auf der Packung angegebenen Lösemittel (z.B. Wasser, Terpentin, Trichloräthylen) behandeln, mit Seifenwasser auswaschen und spülen.

● LIPPENSTIFT: Flecken auf Baumwolle oder Wolle mit Äther behandeln; für Seide
B ÜG E L E I S E N - Trichloräthylen verwenden.
● NAGELLACK: die befleckte Seite auf saugfähiges Papier legen und die andere Seite mit Azeton anfeuchten. Das Papier häufig wechseln und weitermachen, bis der Fleck vollständig entfernt ist.
● SCHLAMM ODER TEER: den Fleck mit etwas frischer Butter einreiben, einwirken lassen und danach mit Terpentinöl waschen.
● GRAS: Vorsichtig einseifen und mit verdünntem Bleichmittel behandeln. Bei Wolle hat sich 90%iger Alkohol bewährt.
- BLUT: in kaltem Salzwasser einweichen und anschließend mit Waschseife waschen.

INTERNATIONALE PFLEGEKENNZEICHEN

Um für jedes Wäschestück das richtige Programm wählen zu können, sollten Sie sich die Kennzeichen auf dem Herstelleretikett ansehen. Die folgende Tabelle soll Ihnen beim Lesen der Symbole behilfl ich sein.

	Normale Wäsche	Bügeltemperatur bis 200°	Ausgebreitet trocknen
	Schonwäsche	Bügeltemperatur bis 150°	Aufgehängt trocknen
	Waschtemperatur bis 95°	Bügeltemperatur bis 100°	Auf Kleiderbügel trocknen
	Waschtemperatur bis 60°	Nicht bügeln	Im Trockner bei normaler Temperatur trocknen
	Waschtemperatur bis 40°	Chemische Reinigung mit Lösemittel	Im Trockner bei niedriger Temperatur trocknen
	Waschtemperatur bis 30°	Chemische Reinigung nur mit Benzin, reinem Alkohol und R113
	Handwäsche	Chemische Reinigung nur mit Perchlorat, Benzin, reinem Alkohol, R111 und R113	Nicht im Trockner trocknen
	Nicht Waschen	Nicht chemisch reinigen
	In kaltem Wasser bleichen
	Nicht bleichen

WARTUNG

Die Waschmaschine ist so konstruiert, dass sie keine besondere Wartung erfordert, und muss lediglich regelmäßig gereinigt werden. Vor dem Reinigen der Maschine den Stecker aus der Steckdose nehmen und den Wasserhahn schließen.

REINIGUNG DES WASCHAUTOMATEN

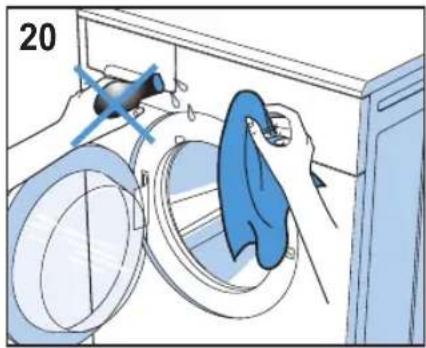

Die Außenstruktur und die Plastikteile der Waschmaschine dürfen ausschließlich mit einem weichen feuchten Tuch gereinigt werden.

ACHTUNG!! Für die Reinigung des Waschautomaten keinesfalls chemische Substanzen, scheuernde Mittel, Alkohol, Seife, Benzin oder andere Lösemittel verwenden, da diese das Gerät beschädigen können. (Abb.20)

Nach der Arbeit das Einfüllfenster einige Zeit geöffnet lassen, damit die Gummiteile trocknen können. Die Waschmittelkammern müssen regelmäßig gesäubert werden. Dazu die Kammern herausziehen und unter Fließendwasser waschen(Abb. 2(Abb. 20/A). Anschließend die Kammern wieder einsetzen.

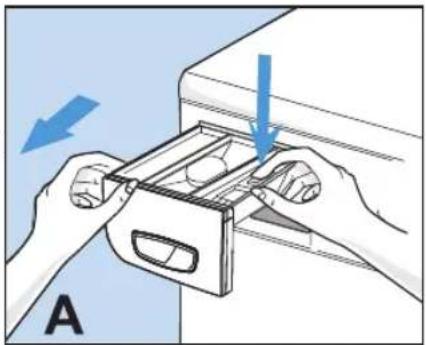

- Ist auf der Kammer für das Weichspülmittel "3" die Aufschrift "PUSH" zu

• die Waschmittels öffnen;
• mit der rechten Hand auf die mit "PUSH" beschriftete Stelle drücken und mit der anderen Hand die Schublade herausziehen .(Abb. A).

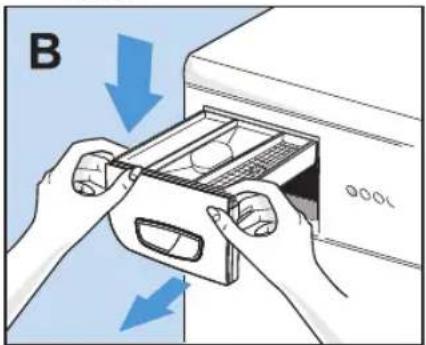

• Ist auf der Kammer für das Weichspülmittel "3" die Aufschrift "PUSH" nicht zu sehen:

B 1000

• die Waschmittelschublade öffnen ;
• mit beiden Händen ergreifen und leicht nach unten drücken; die Schublade herausziehen (Abb. B).

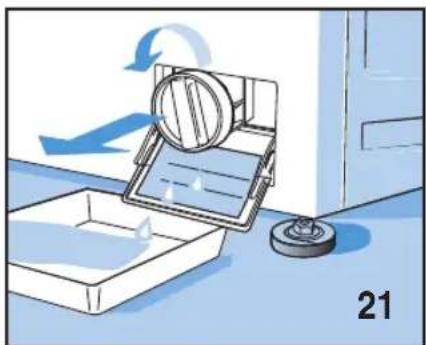

REINIGUNG DES FILTERS

ACHTUNG! Vor Reinigen des Filters muss sichergestellt werden, dass die Maschine leer ist. Den Filter nicht ausbauen, während die Waschmaschine funktioniert oder Wasser enthält.

Ein Wischtuch bereitlegen oder ein niedriges Gefäß unter die Filterklappe stellen, um das noch in der Maschine verbliebene Wasser aufzufangen. Die Filterklappe öffnen und den Filter nach links drehen und herausnehmen (Abb. 21).

Der Filter muss regelmäßig gerei-

nigt werden.

Den Filter unter Fließendwasser ausspülen und alle Rückstände entfernen. Den Filter im Uhrzeigersinn wieder einschrauben und kontrollieren, ob er perfekt schließt.

WARTUNG

BESEITIGUNG VON FUNKTIONSSTÖRUNGEN

Bevor Sie sich bei einer Funktionsstörung an den Kundendienst wenden, sollten Sie prüfen, ob deren Ursache unter den nachstehenden Fällen zu finden ist.

Die Maschine funktioniert nicht (Kontrolllampen ausgeschaltet)

- Prüfen Sie, ob:

1) Spannung vorhanden ist

2) Der Stecker richtig eingesteckt ist

3) Die Ein/Aus-Taste gedrückt, oder der Programmschalter eingeschaltet, das heißt herausgezogen ist.

Die Maschine funktioniert nicht (Kontrolllampen eingeschaltet)

- Prüfen Sie, ob:

1) Der Programmschalter auf das gewünschte Programm gestellt ist

2) Das Einfüllfenster korrekt geschlossen ist

3) Die Starttaste gedrückt ist (nur bei elektronischen Modellen)

4) Den folgenden Absatz "Kein Wasserzulauf" beachten.

Kein Wasserzulauf

- Prüfen Sie, ob:

1) Die Leitungen Wasser führen

2) Der Wasserzulaufschlauch an die Maschine angeschlossen ist

3) Der Wasserhahn geöffnet ist

4) Der Filter versto Fall das Gerät vom Netz trennen und den Filter reinigen.

Die Maschine füllt und entleert ständig Wasser

- Prüfen Sie, ob:

1) Der Ablaufschlauch auf der richtigen Höhe angebracht ist (60-90 cm)

2) Das Ende des Ablaufschlauchs nicht in Wasser eingetaucht ist.

Die Maschine pumpt das Wasser nicht ab und schleudert nicht

- Prüfen Sie, ob:

1) Der Ablaufschlauch richtig angeschlossen ist

2) Der Ablaufschlauch nicht geknickt ist

3) Der Ablauffi Iter nicht verschlossen ist

4) Die Schleuderfunktion nicht ausgeschlossen ist

5) Die Funktion Stopp mit Wasser (Knitterschutz) nicht eingestellt ist.

Die Maschine vibriert und läuft geräuschvoll

- Prüfen Sie, ob:

1) Alle Transportsicherungen entfernt wurden

2) Die Maschine perfekt gerade aufgestellt ist

3) Große Wäschestücke, wie Bettlaken, Tischtücher, usw. nicht gleichmäßig in der Trommel verteilt sind.

Das Einfüllfenster lässt sich nicht öffnen

1) Die Wartezeit von 3 Minuten nach Ende des Waschgangs, oder bei elektronischen Maschinen das Einschalten der LED

p f t"Endet abwantend i es e m

Die Wäsche ist mangelhaft geschleudert

- Prüfen Sie, ob:

1) Die Wäsche gleichmäßig in der Trommel verteilt ist

2) Die richtige Sch gewählt wurde.

Der Betrieb der Maschine wird unterbrochen

- Prüfen Sie, ob:

1) Die Stromversorgung ausgefallen ist.

Das Waschmittel wird nicht vollständig eingespült

- Prüfen Sie, ob:

1) Der Wasserhahn geöffnet ist

2) Der Filter zwischen Wasserhahn und Zulaufschlauch verschmutzt ist.

Die Wäsche wird nicht richtig sauber

- Prüfen Sie, ob:

1) Zuviel Wäsche in die Trommel gefüllt wurde

2) Eine ausreichende Menge Waschmittel benutzt wurde

3) Das passende Waschprogramm gewählt wurde.

Die Wäsche ist eingegangen oder verblasst

- Prüfen Sie, ob:

1) Das passende Waschprogramm gewählt wurde

2) Die richtige Waschtemperatur eingestellt wurde.

Die Maschine trocknet nicht (nur bei Waschtrockner)

- Prüfen Sie, ob:

1) Der Wasserhahn geöffnet ist

2) Der Ablauffilter sauber ist

3) Die Waschmaschine eingeschaltet ist (Betriebs-Kontrolllampe eingeschaltet)

4) Der Programmschalter auf einen

e u der e Programms charitel mit dem Symbol für Trocknen gestellt ist

5) Der Wahlschalter für die Trockenzeit nicht auf "0" gestellt ist

6) Die Taste für 1/2 Füllung gedrückt ist

7) Die Taste für "Schleuderausschluss" nicht gedrückt ist.

Falls Ihre Maschine trotz dieser Kontrollen weiterhin nicht funktionieren sollte, wenden Sie sich an das nächstgelegene Kundendienstzentrum.

Geben Sie dabei bitte das Modelle, die Seriennummer und die Art der Störung an. Die Geräte-daten fi nden Sie an der Innenseite der Filterklappe.

Diese Angaben erlauben dem Techniker des Kundendienstzentrums die erforderlichen Ersatzteile zu besorgen und die Reparatur schnell und effi zient durchzuführen.

FRANÇAIS

Cher Client,

HAUPTSÄCHLICHE FUNKTIONEN DER WASCHMASCHINE

MODELLO: BO05208 E - BO05209 E

C Sonderfunktionstasten

I Schalter für Startverzögerung

L Starttaste

P Programm- und Temperaturwähler

S Kontrolllampe

GEBRAUCH DER WASCHMASCHINE

WASCHGANG:

(mit diesen Operationen führt die Waschmaschine den programmierten Waschgang aus)

1. Das Einfüllfensters öffnen.
2. Die Wäsche in die Trommel einlegen und das Einfüllfenster wieder verschließen.

Achtung: Die Waschmaschine darf nicht überfüllt werden. Stark Wasser absorbierende Teile, wie zum Beispiel Teppiche, sollten nicht in der Maschine gewaschen werden.

1. In die Einsp schäumendes Waschpulver und Weichspüler für

Waschautomaten einfüllen (siehe Kapitel "VERWENDUNG DER WASCHMITTEL")

1. Das Waschmittelfach so verschließen, dass es sich während des Betriebs der Waschmaschine nicht lösen kann, weil sonst Wasser austreten könnte.
2. Den Program das für das zu waschende Gewebe passende Programm und die Temperatur verstellen (siehe: "PROGRAMMTABELLEN").

3. Die Tasten (C) der gewünschten Funktionen selektieren (siehe "SONDERFUNKTIONEN").

4. Im Bedarfsfall den Drehknopf (I) verstellen (siehe "STARTVERZÖGERUNG").

5. Die Taste (L) drücken, um den Waschgang zu starten (siehe "STARTTASTE").
6. Nach der Wäsche den Programmwähler (P) auf "STOPP" verstellen.
7. Das Einfüllfenster öffnen und die Wäsche herausnehmen.
8. Mit trockenen Händen den Gerätestecker ausstecken.
9. Den Wasserhahn schließen. n i g

STARTVERZÖGERUNG

0 h. 10 h. 8 h. 6 h. 4 h. 3 h. 2 h.

Die Maschine verfügt über eine Startverzögerung, mit der der Waschgang um bis 10 Stunden verzögert werden kann. Die Zahl der Stunden kann durch Verstellen des Drehknopfzeigers auf die gewünschte Verzögerung

programmiert werden. Die Taste für Start drücken; das Blinken der Kontrolllampe zeigt an, dass die Funktion aktiviert ist.

Die Kontrolllampe leuchtet bleibend, wenn die programmierte Wartezeit für die "STARTVERZÖGERUNG" abgelaufen ist, und die Maschine automatisch den Waschgang beginnt.

Unwuchtkontrollsystem der Schleuderfüllung:

Diese Waschmaschine ist mit einem speziellen

elektronischen Kontrollsystem ausgestattet, welches die Wäsche optimal in der Trommel verteilt. Dieses System sorgt vor jedem Schleudergang dafür, dass die Wäsche so gleichmäßig wie möglich in der Trommel verteilt wird. Falls die Wäsche unregelmäßig verteilt ist, wird die Geschwindigkeit des letzten Schleudergangs aus Sicherheitsgründen vermindert, und bei starker Unwucht ganz ausgelassen.

GEBRAUCH DER WASCHMASCHINE

STARTTASTE:

Nachdem alle unter den Punkten 1 bis 8 des Absatzes "WASCHGANG" beschriebenen Operationen ausgeführt worden sind, wird durch Drücken dieser Taste der Waschgang gestartet. Die entsprechende LED schaltet sich nach 2-3 Sekunden ein, wodurch angezeigt wird, dass das Einfüllfenster verriegelt ist und das Programm begonnen hat.

KONTROLLLAMPE:

Die Kontrolllampe bleibt aus, wenn sich der Programmwähler auf der Position STOPP befindet. Während des Programmablaufs ist die Kontrolllampe bleibend eingeschaltet.

Am Ende des Programms oder während der STARTVERZÖGERUNG blinkt die Kontrolllampe langsam.

Mit der Stopp-Funktion wird die Waschmaschine zurückgesetzt. Wenn während eines Waschgangs das Programm aus irgendeinem Grund verändert werden soll, oder wenn ein vergessenes Wäschestück in die Trommel eingelegt werden soll, den Programmwähler einfach auf die Position "STOPP" stellen, auf das neue Programm verstellen und die Taste für "START" drücken.

Achtung: Dieser Vorgang sollte nur wenn unbedingt notwendig durchgeführt werden, und nur wenn das betreffende Programm seit nicht mehr als 3 Minuten begonnen hat. Bevor das Einfüllfenster nach einem Reset geöffnet werden kann, müssen 2 Minuten für seine Entriegelung abgewartet werden.

SONDERFUNKTIONEN

VORWÄSCHE:

Durch Drücken dieser Taste wird eine Kurzwäsche mit einer Höchsttemperatur von 40°C eingestellt, die ungefähr 10 Minuten dauert.

Diese Funktion ist nur nutzbar mit den Programmen "BAUMWOLLE, SYNTHETIKGEWEBE un DAILY".

NB: Wird diese Option genutzt, muss Waschmittel auch in die Einspülkammer für Vorwäsche eingefüllt werden.

ENERGISCHE WÄSCHE:

Wenn diese Taste gedrückt wird, erfolgt der Waschgang bei der eingestellten Temperatur, dauert aber länger. Diese Funktion ist möglich bei den Programmen "BAUMWOLLE" und "SYNTHETIKGEWEBE".

ZUSÄTZLICHER SPÜLGANG:

Die Waschmaschine wurde für möglichst niedrigen Wasserverbrauch konzipiert. In Gebieten mit sehr weichem

Wasser, oder wenn Sie nach Ablauf des Waschgangs Waschmittelrückstände bemerken, kann durch Drücken dieser Taste ein zusätzlicher Spülgang ausgelöst werden.

SCHLEUDERAUSSCHL USS:

Mit dieser Funktion erfolgt ein Waschgang ohne Schleudern.

NB: Die Nutzung der Sonderfunktionen hängen vom gewählten Programm ab, und wenn eine solche Funktion nicht mit dem Programm kompatibel ist, kann diese Taste auch nicht aktiviert werden (siehe PROGRAMMTABELLE).

PROGRAMMTABELLEN

PROGRAM-MWÄHLER	BETRIEBSTEMPERATUREN	PFLEGEE TIKETT	GEWEBEARTEN	Waschmittelkammern	AKTIVIERTE TASTEN
1 BAUMWOLLE	90°		Stark verschmutzte Weißwäsche aus Baumwolle, auch mit organischen Flecken.
2 BAUMWOLLE	75°		Für Bettwäsche, Oberhemden, Tischwäsche, Handtücher aus strapazierfähigem Gewebe und stark verschmutzt
3 BAUMWOLLE*	60°		Für Oberhemden, Tischwäsche, Handtücher aus strapazierfähigem Gewebe, normal verschmutzt.
4 BAUMWOLLE	40°		Strapazierfähige Weiß- und Buntwäsche, stark verschmutzt
5 BAUMWOLLE	30°		Nicht farbechte Buntwäsche leicht verschmutzte Wäsche
6 SYNTHETIKGEWEBE	60°		Farbechte Synthetikgewebe, stark verschmutzt
7 SYNTHETIKGEWEBE	40°		Nicht farbechte Synthetikgewebe, leicht verschmutzt
8 SYNTHETIKGEWEBE	30°		Nicht farbechte Synthetikgewebe, leicht verschmutzt
9 FEINWÄSCHE	40°		Empfindliche Baumwollgewebe, Viskose und empfindliche Mischgewebe	U2	○	○	○	●
10 FEINWÄSCHE	30°		Empfindliche Baumwollgewebe, Viskose und empfindliche Mischgewebe		○	○	○	●
11 WOLLE***	40°		Waschmaschinenfeste Wolle		○	○	○	○
12 WOLLE	30°		Waschmaschinenfeste Wolle		○	○	○	●
13 WOLLEFEINWÄSCHE	KALTWÄSCHE		Waschmaschinenfeste Wolle und Seide		○	○	○	●
14 HANDWÄSCHE	30°		Handwaschbare Gewebe		○	○	○	●
15 KURZWÄSCHE	35°		Kurzprogramm von 35-40 Minuten für leicht verschmutzte empfindliche Baumwollgewebe, Viskose, empfindliche Mischgewebe		○	○	○	●
16 TÄGLICHEWÄSCHE	40°		Tägliche Wäsche empfindlicher Baumwollgewebe, empfindlicher Buntwäsche, leicht verschmutzt

AKTIVIERTE FUNKTION

DEAKTIVIERTE FUNKTION

WAHLWEISE BEI GEDRÜCKTER TASTE FÜR VORWÄSCHE

* Bezugsprogramm für die Energieklassifizierung in Übereinstimmung mit der Norm EN 60456

Mit selektierter Taste "Energie"

*** Das Programm "Wollwaschgang" dieser Waschmaschine wurde von Woolmark zum Waschen von Kleidungsstücken aus Wolle mit dem Pflegehinweis "Maschinenwaschbar" der Marke The Woolmark Company zugelassen. Die eingenähten Pflegehinweise und die Anweisungen des Herstellers der Waschmaschine befolgen. M0402-M0403-M0404-M0405.

DE

PROGRAMMTABELLEN

PROGRAM-MWÄHLER	BETRIEBSTEMPERATUREN	PFLEGEE TIKETT	GEWEBEARTEN	Waschmittelkammern	AKTIVIERTE TASTEN
17 KALTWÄSCHE	KALTWÄSCHE	——	Feinwäsche
18 SPÜLEN	——	——	Zum Spülen und Auffrischen der Wäsche
19 ABPUMPEN UNDSCHLEUDERN	——	——	Abpumpen und Endschleudern

AKTIVIERTE FUNKTION DEAKTIVIERTE FUNKTION

TECHNOLOGIE "EASY LOGIC" TECHNOLOGIE "EASY

Diese elektronischen Waschmaschinen sind mit einem System mit der Bezeichnung "EASY LOGIC" ausgestattet, welches die Menge der in die Trommel eingefüllten Wäsche automatisch erkennt, die Wassermenge entsprechend reguliert und die Waschdauer vermindert, wodurch Wasser,

Zeit und Energie eingespart werden können. Falls weniger Wäsche als die empfohlene Höchstfüllmenge (siehe Tabelle der technischen Merkmale) gewaschen werden soll, wird die Wassermenge jeweils um 2 Liter pro Kilogramm weniger Wäsche verringert. Bei halben Füllungen oder

noch geringeren Wäsemengen führt die Maschine automatisch einen Spülgang weniger als üblich aus.

NB: Die Funktion "EASY LOGIC" ist nur bei Programmen für Baumwolle aktiv.

TECHNISCHE CHARAKTERISTIKEN

MODELL →		BO05208 E - BO05209 E
Abmessungen:	Breite cm:	59.5
	Höhe cm:	85.0
	Tiefe cm:	55.0
Empfohlene max. Füllmenge:		5,0 Kg
		2,5 Kg
		1,0 Kg
Max. Schleuderdrehzahl: (U/min)		500
Wasserdruck		min. 0,05 MPa - max. 1 MPa
Max. Leistungsaufnahme / Elektroanschluss		siehe Typenschild

ANMERKUNGEN
