BEDIENUNGSANLEITUNG WA 6012 A+ Exquisit

GEBRAUCHSANWEISUNG
VOLLAUTOMATISCHE WASCHMASCHINEN

MANUEL D'EXPLOITATION MACHINE A LAYER AUTOMATIQUE

Sehr geehrter Käufer!

These Gebrauchsanweisung beschreibt technische Besonderheiten unserer vollautomatischen Waschmaschine für den Haushaltsgebrauch, sie enthalt alle nötigen Informationen über ihren Betrieb, nützliche Ratschläge furs Waschen. Um die Waschmaschine richtig und sicher zu benutzen, sollen den These Gebrauchsanweisung vor dem Anschluss und der Inbetriebnahme gründlich lesen.

Heben Sie diese Gebrauchsanweisung über die gesamte Nutzungsdauer der Waschmaschine auf.

1 ALLGEMEINE ANGABEN

Die Waschmaschine ist zum Waschen von Textilien mit Verwendung von synthetischen Waschmitteln mit geringer Schaumbildung, sowie furs Spulen und Schleudern der Wäsche in haushaltsüblichen Mengen bestimmt. Alle Schritte zur Behandlung der Wäsche erfolgen vollautomatisch nach dem vorgewählten Programm.

Die Waschmaschine ist nur für den Haushaltsgebrauch bestimmt. Eine gewerbliche Nutzung (in Restaurants, Cafés, Büros, Kindergäten, Krankenhäusern etc.) ist unzulässig.

Die wichtigen Teile der Maschine sind der Abbildung 1 zu entnahmen.

Die Maschine ist unter folgenden Bedingungen zu betreiben:

— Umgebungstemperatur von 25 ± 10^ C und relative Feuchtigkeit von hochstens 75 %
— Wasserleitungsdruck zwischen 0,05 und 1 MPa;
— Einphasenwechselstromnetz mit der Freqenz von 50 ± 1 Hz;
— bei Spannung von 230 V.

ACHTUNG! Ein Herabsinken der Umgebungstemperatur unterhalb von 0^ kann zum Einfrieren von Wasser in der Maschine führen und diese Außer Betrieb setzen.

Die wichtigen technischen Daten der Maschine sind der Tabelle 1 zu entnahmen.

Der Hersteller besteht sich das Recht, die Konstruktion zu verbessern und Änderungen an ihr vorzunehmen, während die wichtigsten technischen Daten unverändert bleiben.

Nach dem Transport bei der Umgebungstemperatur von unterhalb 0^ muss man die Waschmaschine vor dem Anschluss ans Stromnetz für mindestens 24 Stunden bei Raumtemperatur stehen给你们.

ACHTUNG! Der Hersteller (der Handler) haftet nicht (auch nicht während der Garantiefrist) für Fehler und Schäden an der Waschmaschine, die infolge falscher Handhabung oder Lagerung oder durch die Einwirkung higherer Gewalt entstanden sind (Brand, Naturkatastrophe u. ä.).

2 BESCHREIBUNG DER WASCHMASCHINE

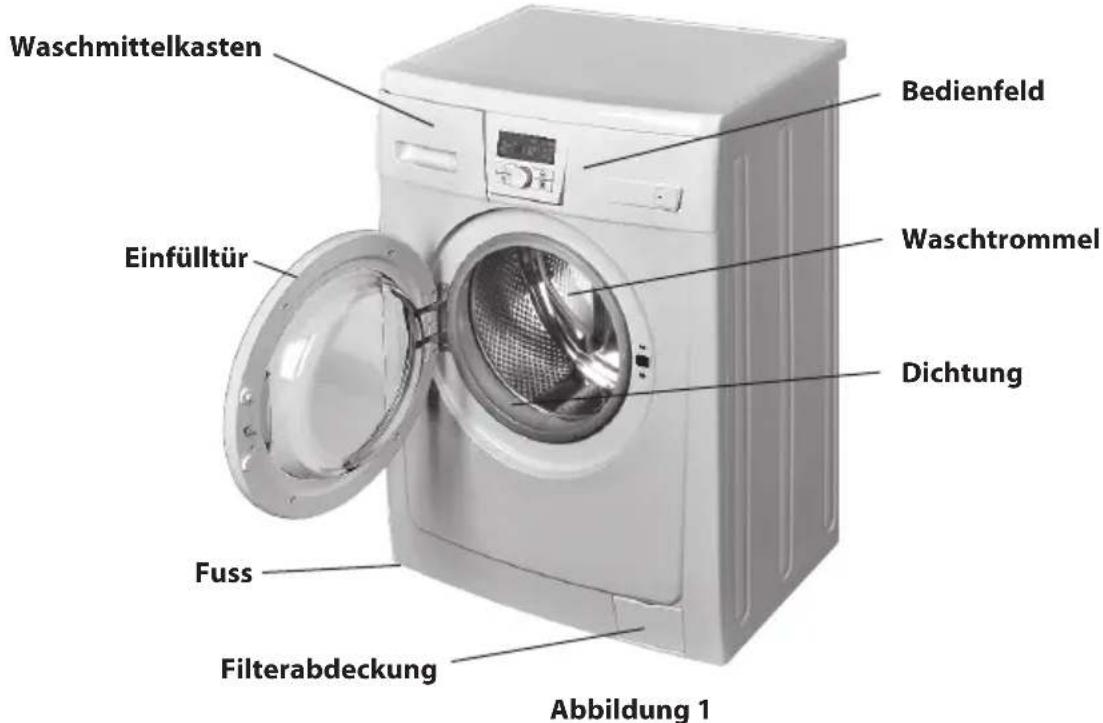

Die wichtigen Teile der Waschmaschine sind auf Abb. 1 zu setzen. Das Bedienfeld mit den Bedienelementen ist auf der Abbildung 2 dargestellt.

Das Einschalten der Waschmaschine erfolgt durch das Drucken auf die EIN/AUS-Taste (Abb. 2, 3).

Die Auswahl des Waschprogramms erfolgt mit dem Programmwahlschalter (Drehdruckschalter) in zwei Schritten:

— Zuerst durch das Drehen im Uhrzeitigersinn bis zum gewünschten Waschprogramm;
— Danach zur Bestätigung durch Drücken in Achesnrichtung, d.h. seitlich links oder rechts.

ACHTUNG! Wenn die Steuerelemente der Waschmaschine geblockt sind (der Indikatbuchtet auf dem Bildschirm), schalten Sie die Funktion "Kindersicherung" aus.

Auf dem Display des Bedienfeldes (Abb. 2, 3) werden die ausgewählten Waschparameter angezeigt.

Die Waschmaschine erlaubt eine Startzeitvorwahr im Bereich der Zeitanzeige in der Display zone F (Abb. 3).

Zusätzliche Funktionen werden bei Bedarf durch das Drücken der Programmwahlschalters (Abb. 3) eingestellt.

Nach dem Drücken des START/PAUSE-Knopfes (Abb. 2) leuchtet die Anzeige auf dem Knopf auf, die Einfülltür wird verriegelt und die Maschine beginnt im gewährten Programm zu arbeiten. Die Waschmaschine verfügbar über eine Tonanzeige. Ein Signalton begleitet den Beginn und das Ende des Waschganges, er ertont auch wenn falsche Zusatzfunktionen gewählt oder wenn versehentlich Tasten während des Waschganges gedrückt werden.

Die Waschmaschine verfügt über ein elektronisches Kontrollsystem, das für die gleichmäßige Verteilung der Wäsche in der Waschtrommel vor jedem Schleudern sorgt, damit erhöhte Vibrationen und Gerauschpegel vermieden werden.

Die Einfülltür verfügbar über eine Kindersicherung gegenüber das Schließen bei unbefugtem Einschalten des Gerätes.

Tabelle 1 Technisch Daten fur Haushaltwaschmaschinen gemäß EU-Richtlinie 1061/2010.

Handelsmarke Exquisit
Modell WA 6012 A+ WA 6014 A+
Energieeffizienzklasse1		A+ A+
Waschwirkungsklasse		A	A
Schleudereffizienzklasse2		B	B
Energieverbrauch [kW·h/annum]3		196 196
Wasserverbrauch [l/annum]3		10340 10340
Verbrauch pro Zyklus [kW·h/l], Programmdauer [min.]	Baumwolle 60°C	1,07 kW·h / 50 l, 146 min.
	Baumwolle 60°C 1/2	0,85 kW·h / 45 l, 141 min.
	Baumwolle 40°C 1/2	0,55 kW·h / 45 l, 86 min.
Restfeuchte [%]	Baumwolle 60°C	52 47
	Baumwolle 60°C 1/2	53 47
	Baumwolle 40°C 1/2	53 47
Verbrauch im Standby & Aus Modus [W]		1,00 / 0,50 1,00 / 0,50
Schleuderzahlumdrehung max. [1/min]		1200 1400
Füllmenge Baumwolle max. [kg]		6,0 6,0
Wasserdruck [MPa]		0,05 - 1,0 0,05 - 1,0
Spannung/Frequenz [V/Hz]		230 / 50 230 / 50
Anschlusswert [W]		2100 2100
Abmessungen [H/B/T mm]		846x596x556	846x596x556
Gewicht unverpackt [kg]		64 65
Luftschallemission: Waschen / Schleudern [dB(A)]		59 / 75	59 / 78

1 A + + + (hochste Effizienz) bis D (geringste Effizienz).
2 A(höchste Effizienz) bis G (geringste Effizienz).
3 Auf der Grundlage von 220 Standard-Waschzyklen pro Jahr für 60^ & 40^ Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. "Baumwolle 60^ " und "Baumwolle 40^ " sind die Standard-Waschprogramme auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen. Diese Programme sind zur Reinigung normal verschmutzer Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten. Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustemperatur abweichen.

Waschmittelkasten Display START/PAUSE-Knopf

Programmwahlschalter Abbildung 2 - Bedienfeld

DISPLAY

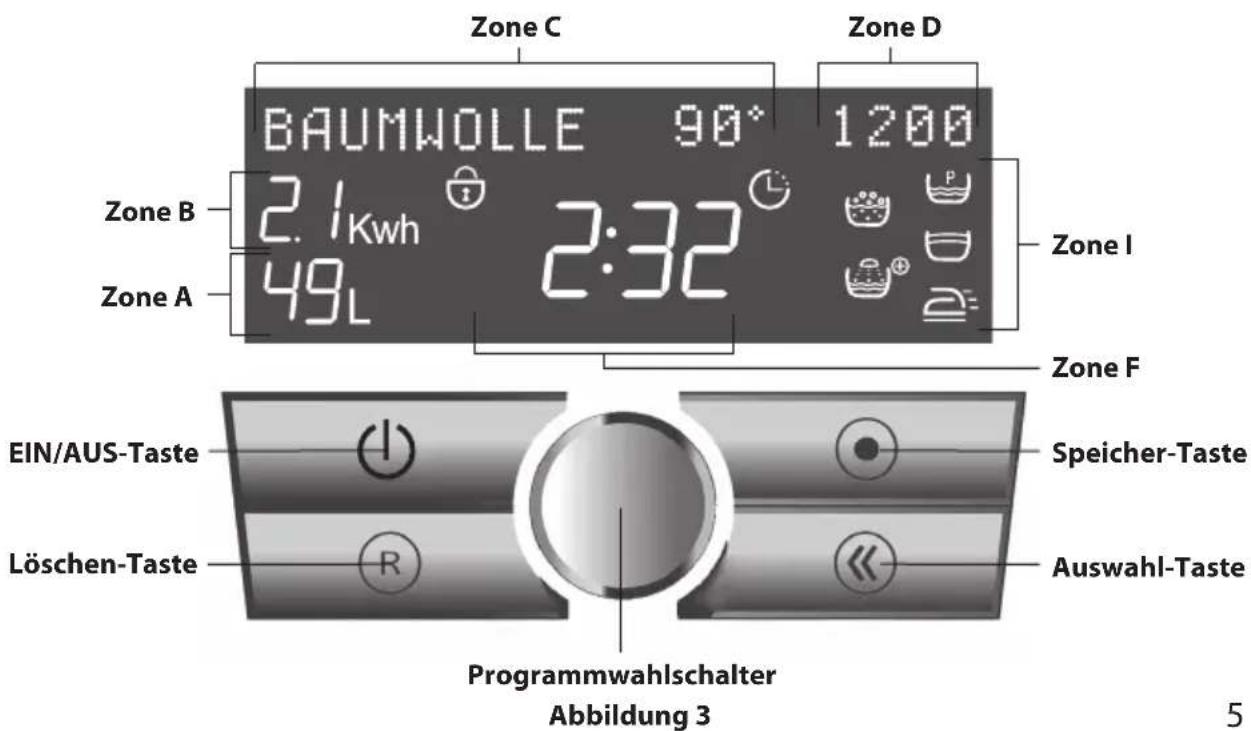

Auf dem Display (Abb. 3) befinden sich folgende Zonen:

A-Anzeige des Wasserverbrauchs;
B-Anzeige des Stromverbrauchs;
C-Anzeige des Waschprogramms und der Temperatur;
D-Anzeige der Umdrehungsgeschwindigkeit beim Schleudern;

I-Anzeige von Zusatzfunktionen;

F-Zeitanzeige.

Auf dem Display der Waschmaschine wird das in der Tabelle 3 angegebenes Waschprogramm und seine wichtigsten Parameter angezeigt. Die Auswahl der Waschparameter wird mit ihrem Blinken auf dem Display begleitet. Das Blinken hört nach der Bestätigung des ausgewählten Parameters durch Drücken des Programmwahlschalters in Achenrichtung oder der Taste («).

AUSWAHL DER DISPLAY-SPRACHE

Nach dem ersten Einschalten der Maschine ist die Sprache der Textinformation am Display auszuwahlen. Zur Auswahl ist die Taste zu drücken und während 2 Sekunden zu halten, damit wird die laufende Sprachvariante der Textinformation angezeigt. Durch Drehen des Programmwahlschalters wird die erforderliche Sprache ausgewählt (FRANCAIS, ENGLISH, DEUTSCH, NETHERLANDS) und die Wahl durch Drucken des Programmwahlschalters in Achtsrichtung bestätigt. Die ausgewählte Sprache der Textinformation bleibt beim erneuten Einschalten erhalten.

PROGRAMMWAHL

Die Wahl des Waschprogramms erfolgt mithilfe des Programmwahlschalters (Abb. 2, 3), der sich in beiden Richtungen drehen lassst - im Uhrzeigersinn und gegen den Uhrzeigersinn.

DE

Nach dem Einschalten der Maschine leuchtet das Programm „BAUMWOLLE 60 °C 1200 rpm" auf. Beim Drehen des Programmwahlschalters im Uhrzeitigersinn in der Zone C leuchten die Benennungen von Waschprogrammen auf. Für die Bestätigung dden Programmwahlschalter in Achesnrichtung drücken.

TEMPERATURWAHL

Die Waschmaschine erlaubt das Einstellen der Waschtemperatur unterhalb des maximalen zulässigen Wertes, der vom Waschprogramm vorgesehen ist, entsprechend den Empfehlungen der Waschmittelhersteller.

Bei der Wahl eines Waschprogramms beginnnt in der Zone C der Temperaturenwert in Celsiusgrad zu blinken. Beim Drehen des Programmwahlschalters verändert sich der Temperaturenwert vom maximalen bis zum minimalen Wert „KALT" mit dem Intervall von 10^ . Nach der Wahl des nötigen Waschprogramms den Programmwahlschalters drücken – ein Tonsignal ertört und der Temperaturenwert hört auf zu blinken. Gleichzeitig mit der Wahl der Temperatur werden die Anzeigen von Dauer der Wäsche, Strom- und Wasserverbrauch geändert.

AUSWAHL DER UMDREHUNGSSZAHL BEIM SCHLEUDERN

Bei der Wahl der Waschtemperatur erlaubt die Waschmaschine das Einstellen der Umdrehungsgeschwindigkeit beim Schleudern unterhalb des maximalen zulässigen Wertes, der vom Waschprogramm vorgesehen ist. Nach der Bestätigung der Waschtemperatur beginnt in der Zone D (Abb. 3) der maximale Wert für die Umdrehungsgeschwindigkeit beim Schleudern zu blinken. Für die Änderung der Umdrehungszahl den Programmwahlschalters drehen — die Werte für Umdrehungszahl werden nach einander angezeigt, vom maximalen (abhängig vom Modell und Waschprogramm - Tabellen 1 und 4) bis zur minimalen — «0» (ohne Schleudern) mit Intervall von 200 Um./min.

Nach der Wahl der nötigen Umdrehungsgeschwindigkeit den Programmwahlschalters drücken – ein Tonsignal ertönt und die Umdrehungsgeschwindigkeit hört auf zu blinken. Gleichzeitig mit der Wahl der Umdrehungszahl werden die Anzeigen von Dauer der Wäsche, Strom- und Wasserverbrauch geändert.

ACHTUNG! Die Umdrehungszahl beim Schleudern zwischen den Hauptvorgängen ist nicht regelbar und hangt vom gewählten Waschprogramm ab.

ZUSATZFUNKTIONEN DER MASCHINE

Das Einschalten der Zusatzfunktionen hangt vom Waschprogramm ab, siehe Tabelle 3 (wenn die gewährte Funktion mit dem gewählten Programm nicht kompatibel ist, leuchtet die Anzeige nicht auf).

In der Zone I werden folgende Bezeichnungen von Zusammenfunktionen angezeigt:

• Einweichen, - Vorwäische, - Stopp mit Wasser in der Waschtrommel, - Leichtes Bögeln, - Zusätzliches Spulen, - Kindersicherung, - Startzeitverwahl.

Auswahl der Zusatzfunktionen erfolgt nach Auswahl der Umdrehungsgeschwindigkeit beim Schleudern - entsprechend der Abbildung 3 blinkt in der Zone I eins von den Symbolen der Zusatzfunktionen. Durch Drehen des Programmwahlschalters erfolgt der Übergang von einer Zusatzfungtion zu der anderen. Nach Auswahl der Zusatzfungtion den Programmwahlschalters drucken - das Blinken hört auf.

Jedes Drücken des Programmwahlschalters wird mit einem Tonsignal begleitet. Gleichzeitig mit der Wahl der Zusatzfunktion werden die Anzeigen von Dauer der Wäsche, Strom- und Wasserverbrauch geändert.

Einweichen 153urs Waschen von stark verschmutzter Kleidung aus Baumwolle vorgesehen. Bei Verwendung dieser Funktion werden die Wäschestücks zusätzlich für die Zeit bis 2 Stunden im Wasser eingeweicht und danach dem Hauptwaschgang unterzogen. Bei Wahl dieser Funktion wird die Funktion der Vorwäsche eingeschaltet - zwei entsprechende Anzeigen blinken. Einweichen erfolgt nach der Vorwäsche, damit beginnt die Anzeige von Einweichen zu blinken.

Beim Abschalten von dieser Funktion, wird die Einweichzeit verkürzt und die Maschine beginnnt nach den ausgewählten Programm zu arbeiten.

Vorwäsche ist fürs Waschen von stark verschmutzter Kleidung aus Baumwolle vorgesehen.

Bei Verwendung dieser Funktion werden die Wäschestrecke zusätzlich mit Waschmittel bei der Temperatur von 30^ gewaschen, was für ein sicheres Entfernen von Flecken beim Hauptwaschgang sorgt.

Stopp mit Wasser in der Waschtrommel. Diese Funktion kommt zum Einsatz beim Waschen von Wäschestücken aus feinem Gewebe, damit sie nicht zerknittern.

Bei der Auswahl von dieser Funktion stoppt die Maschine automatisch nach dem letzten Spülen ohne abzupumpen.

Leichtes Bögeln sört für geringeres Knittern der Kleidung beim Waschen und Schleudern und ein leichteres nachfolgenden Bögeln. Die Verwendung dieser Funktion sört für schonendes Waschen und behutsames Schleudern mit minimaler Faltenbildung nach dem Waschen.

Zusätzliches Spullen Ist vorgesehen furs Waschen von Kinderbekleidung, oder Wäsche von Menschen, die allergisch gegen Waschmittel sind, oder furs Waschen in sehr weichem Wasser, bei dem das Waschmittel ungenügend ausgespüt wird. Beim Einschalten these Programms wird zum Waschprogramm ein weiterer Spülvorgang hinzugeführ.

Kindersicherung beegt unbefugtem Benutzen der Waschmaschine durch Kinder vor. Bei der Wahl von dieser Funktion werden alle Knöpfe der Bedientafel, außer der ① - Taste blockiert. Die Aktivierung der Funktion erfolgt vor dem Beginn des Waschvorgangs oder während dessen.

Die Funktion wird durch Drehen oder Drucken des Programmwahlschalters oder durch gleichzeitiges Drucken des Programmwahlschalters und der -aste eingeschaltet - auf dem Display erscheint die Anzeige nach dem Beenden des Waschvorganges blinkt die Anzeige, das bedeutet, dass die Waschmaschine nicht abgeschelt werden darf. Furs Abschalten der Zusammenhangtion nochmals gleichzeitig den Programmwahlschalter und die -aste für 3 Sekunden drucken - auf dem Display erlischt die Anzeige

Für die Aktivierung der Startzeitvorwahl das Symbol auf dem Display wahren. In der Zone F erscheidt die maximale mögliche Verzögerung des Waschbeginns von 24 Stunden (,24:H^ ) . Durch Drehen des Programmwahlschalters im Uhrzeigersinn oder gegen den Uhrzeigersinnändert sich die voreingestellte Zeit um jeweils eine Stunde (,1:H^ ) . Wenn keine Startzeit vorgegeben wurde, beginnt der Waschvorgang unmittelbar nach dem der START/PAUSE-Knopf gedrückt wird.

ÄNDERUNG DER PARAMETER

Für die Änderung der eingegebenen Waschparameter ist es nötig:

— die Taste (R) während 3 Sekunden drucken;
— durch Drücken des Programmwahlschalters den Parameter wahlen und durchs Drehen des Programmwahlschalters den notigen Parameter eingeben;
— für die Fixierung des Parameters den Programmwahlschalters drücken.

SPEICHERN VON PARAMETERN

Vor dem Drücken des START/PAUSE-Knopfes setzen sich die ausgewählten Waschparameter speichern. Die Waschmaschine ist mit vier Speicherabteilungen vorgesehen – eine für jeder Stoffart: Baumwolle, Kunstfaser und Feinwäsche und Wolle.

Zum Speichern der Waschparameter ist es nötig:

— das Programm und die Waschparameter wahlen;
die Taste drucken;
die Taste drucken.

Bei der nachsten Wahl des Programms werden die gespeicherten Parameter angezeigt, die man bei Notwendigkeit ändern kann.

KINDERSICHERUNG DER EINFÜLLTÜR

Das Blockieren der Fültlür beegt unbefugtem Benutzen der Waschmaschine vor, z.B. durch Kinder. Zum Blockieren der Tur ist die Schraube (Abb. 4) mit einem Schraubenzieher oder ähnlichem Gegenstand im Uhrzeigersinn bis zum Anschlag zu drehen - die Schraube wird herausgedreht und verhindert so das Schlieben der Tur. Zur Aufhebung der Blockierung vor dem Waschen führen Sie diese Handgriffe in umgekehrter Reihenfolge durch.

3 VORBEREITUNGEN ZUR INBETRIEBNAHME

VORBEREITUNGEN ZUM AUFSTELLEN

ACHTUNG! Um Schäden an der Waschmaschine zu vermeiden,arf sie beim Verschieben nicht an Waschmittelkasten, an der Fülltür oder an der Dichtung entsprechend der Abbildung 1 angepackt werden.

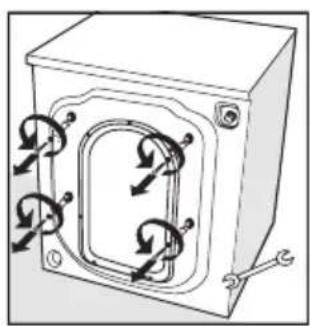

Fur den Transport wird die Waschtrommel mit Transportsicherungen mit Speizstücken festgehalten. Mit einem Schraubenschlussel werden diese vier Transportschrauben herausgeschraubt und dann die

DE

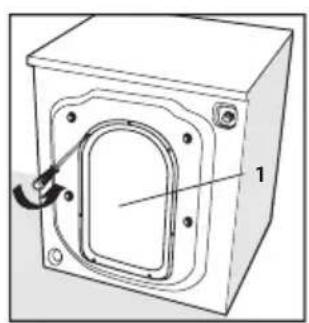

Spreizstücke entfernt (Abb. 5). Wenn die Spreizstücke im Inneren der Waschmaschine bleiben und es unmöglich ist, sie zu entfern ist die Rückwand (Abb. 6) mit einem Kreuzschlitzschraubenzieher abzunehmen und die Spreizstücke zu entfernen. Danach ist die Rückwand zurückzumontieren. Die Öffnungen sind mit Plastikverschlusskappen zu verschlieben. Die Schrauben und die Spreizstücke sind für den eventuellen Transport in der Zukunft aufzubewahren.

Es ist VERBOTEN die Waschmaschine mit unsverschlossenen Öffnungen für die Spreizstücke an der Rückwand des Gehäuses zu betreiben.

AUFSTELLEN DER MASCHINE

Die Waschmaschine ist auf festem, ebenen und trockenem Untergrund aufzustellen.

Weicher Bodenbelag (Teppich, Polyurethanschaumstoff etc.) ist ungeeignet, weil er die Vibrationen verstarkt und die Luftung der Waschmaschine behindert.

Auf dem Holzboden ist die Waschmaschine aufzustellen, wenn man vorher auf dem Boden eine Holzplatte von mind. 15mm Stärke fest anbringt. Für sicheren Stand der Waschmaschine im Betrieb wird es empfohlen, sie in der Ecke eines Raums aufzustellen.

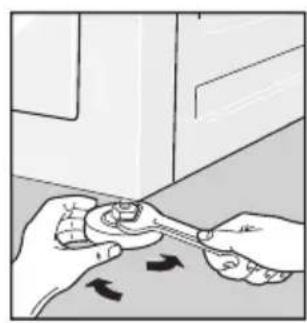

Die Waschmaschine ist mithilfe einer Wasserwaage waagerecht auszurichten, indem man die regelbaren Fübe hereaus- oder hineinschraubt: mithilfe eines Schraubenschlüssels sind die Gegenmuttern an den Füben zu losen, die Höhe der Fübe ist einzustellen, danach sind die Gegenmuttern wieder zuziehen (Abb. 7). Falsche Ausrichtung der Waschmaschine in der Waagerechten und ungenügendes Zuziehen der Gegenmuttern kann später zu Vibrationen und erhöhtem Gerauschpegel beim Betrieb der Waschmaschine führen.

ANSCHLUSS AN STROMLEITUNG

ACHTUNG! Die Waschmaschine muss geerdet sein.

Erdungsanweisung

Das Gerät muss geerdet werden. Bei Störungen oder Ausfall des Gerätes vermindert die Erdung die Stromschlaggefahr durch Herstellen eines Pfades mit gingstem Stromwiderstand. Das Netzkabel these Gerätes verfügbar über einen Erdleiter und einen Stecker mit Erdung. Der Stecker muss mit einer den örtlichen Vorschriften entsprechend installierte und geerdete Netzsteckdose verbunden werden.

Elektrische Anschlüsse

Alle elektrischen Anschlusses müssen von einem Fachmann und unter Beachtung der Herstellervorschriften sowie der ortlichen Sicherheitsvorschriften ausgeführct werden.

Angaben über Spannung, Leistungsaufnahme und Absicherung s. Technische Daten.

Der Anschlussarf nur über eine vorschriftsmäßig installierte und geerdete Schutzkontakt- Steckdose erfolgen. Die Erdung ist gesetzlich vorgeschrieben. Der Hersteller leht jeder Verantwortung fur eventuelle Schaden an Personen, Haustieren oder Sachen ab, die infolge Nichtbeachtung der o.g. Vorschriften entstehen.

Keine Mehrfachstecker oder Verlängerungskabel verwenden. Der Zugriff zum Netzstecker muss nach der Installation jederzeit gewährleistet sein oder es muss möglich sein, die Netztrennung über einen zweipoligen Schalter zu erreichen. Die Waschmaschine nicht in Betriebnehmen, wenn sie während des Transportes beschädigt wurde. In thisem Fall den Kundendienst benachrichtigen. Austausch des Netzkabels nur durch

EinfuelltuerSchraube

Abbildung 5
Abbildung 6Abbildung 4 Abbildung 7

den Kundendienst vornehmen setzen. Die Waschmaschine nur im Haushalt und für den angegebenen Zweck verwenden.

Schalten Sie das Gerät ein, indem Sie den Netzstecker in die Steckdose stecken.

ACHTUNG! Der Hersteller (Verkauf) haftet nicht für die Gesundheits- oder Vermögensschädigung, wenn diese durch Nichteinhaltung der angegebenen Forderungen des Anschlusses verursucht wurde.

ANSCHLUSS AN WASSER-UND ABWASSERLEITUNGEN

Die Waschmaschine ist nur an Kaltwasserleitungen durch einen Wasserschlauch mit der 34 Zoll Schraubverbindung anzuschreiben.

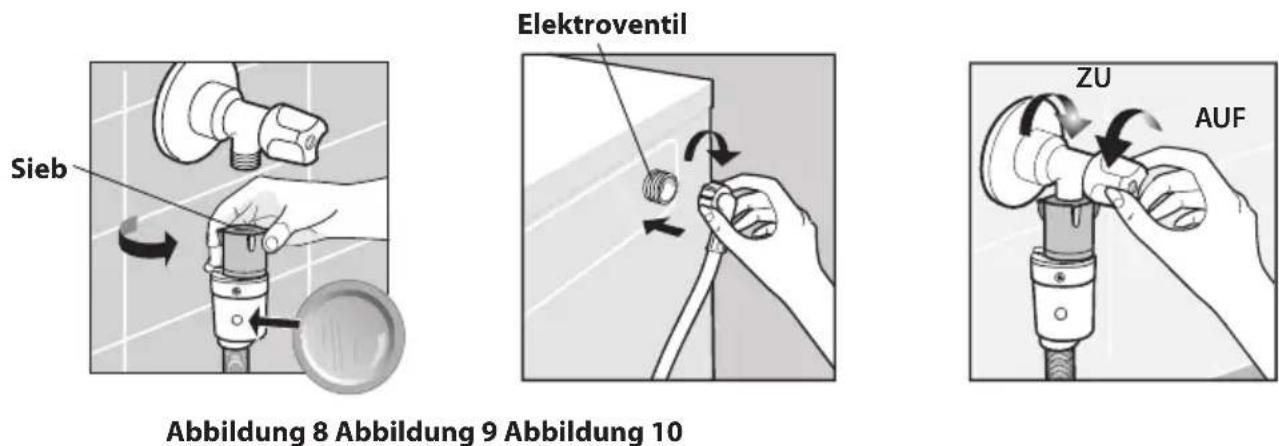

Vor dem Anschluss der Waschmaschine an die Wasserleitung ist der Wasserhahn zu öffnen, damit evtl. durch Sand und Rost verunreinigtes Wasser abfließen kann.

In Waschmaschine ist der Wassereinfüllschlauch mit einem Schutzsystem «Aquastop» ausgerüstet. Vor dem Anschluss den Wassereinfüllschlauch prufen: im Spezialfenster (Abb. 8) müssen Sie gelb-orange Farbe sehen, ist die Farbe rot, so ist der Schlauch nicht Funktionsfähig. Der Wassereinfüllschlauch ist an die Verschraubung am Wasserhahn (Abb. 8) und an das Elektroventil der Waschmaschine (Abb. 9) anzuschreiben.

ACHTUNG! Nicht den Schlauch mit «Aquastop»-System ins Wasser tauchen.

Während des Waschvorgangs muss der Wasserhahn voll aufgedreht sein (Abb. 10).

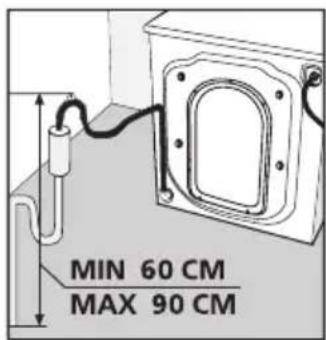

Der Abflussschlauch (Abb. 11) muss einen Abstand zwischen 60 und 90cm zum Boden haben. Wenn diese Bedingung nicht eingehalten wird, Funktioniert die Waschmaschine nicht.

Um das Abwasser direkt in die Kanalisation abzuleiten, wird der Abflussschlauch über dem Siphon ans Abflussrohr mit einem Innendurchmesser von mindestens 40mm angeschlossen, damit kein Einsaugen von Abwasser in die Waschmaschine passiert.

Der Abflussschlauch kann unmittelbar an den Siphon angeschlossen werden (Abb. 12), wenn dieser über einen entsprechenden Anschluss verfügt.

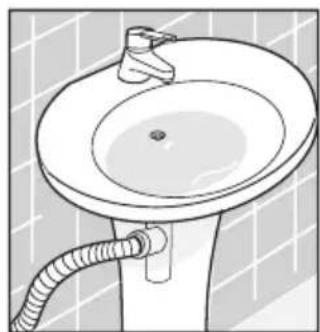

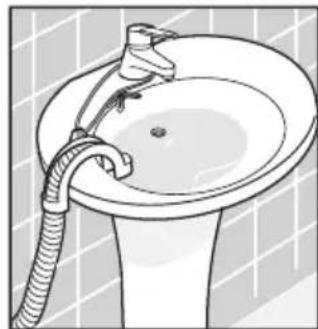

Beim Ableiten des Abwassers ins Waschbecken oder in die Badewanne (Abb. 13) muss der Abflussschlauch am Biegepunkt mit einer speziellen mitgelieferten Halterung festgeklemmt werden. Der Schlaucharf nicht ins Wasser eingetaucht sein.

ACHTUNG! Die Schläuche für Wasserzuführ und für den Abfluss darüber nach dem Anschluss an die Wasser- und Abflussleitungen nicht geknicht oder zusammengedrückt sein.

Nach dem die Waschmaschine an die Wasser- und Abflussleitungen angeschlossen wurde, müssen die Anschlussstellen auf Lecksicherheit überprüft werden - die Anschlussstellen müssen trocken sein.

4 BETRIEB DER WASCHMASCHINE

ERSTER WASCHGANG

Jede Waschmaschine durchläuft einen Test beim Hersteller, deshalb kann in der Waschmaschine geringe Menge Wasser sein. Zur Innenreinigung der Waschmaschine und um diesen Restwasser zu entfernen, wird der ersten Waschgang ohne Wäsche durchgeführt.

Für den ersten Waschgang ist der Programmdrehknopf in die Stellung „Baumwolle" und Temperatur von 90^ zu bringen.

ACHTUNG! Für den ersten Waschvorgang ist ins Fach 2 des Waschmittelkastens (Abb. 14) die Hälfte der üblichen Menge an Waschmittel gemäß den Herstellerangaben zur maximalen Einfüllmenge einzufullen.

DE

VORBEREITEN UND EINFÜLLEN DER WÄSCHE

Vor dem Waschen ist es notwendig:

Die Wäische und Kleidungsstücke zu sortieren, Weißwäsche ist von Buntwäsche zu trennen;

Die zu waschenden Stücke nach Stoffarten zu trennen, indem man die Symbole auf ihren Etiketten beachtet;

• Sicherzustellen, dass die Taschen geleert, gerissene Stelle zugenaht, ReiBverschlusse, Gurtel, Schnallen und Hacken geschlossen sind, schwerbehandelbare Flecken sind vorher zu entfern;

— Sandkorner sind aus der Kleidung (Taschen, Umschläge) zu entfernen;

— Wäschestücke mit Applikationen sind auf die linke Seite zu kehren.

ACHTUNG! Metallgegenstände (Münzen, Buroklammern) die versehentlich in die Waschmaschine geraten, können zu Schäden an der Dichtung und dem Kunststoffbehälter führen.

Kleinere Wäschestücke (Socken, Taschentücher etc.), sowie Feinwäsche (Feinstrumpfhosen, Strümpfe etc.) sind vor dem Waschen in ein spezielles Netz oder Kissenbezug zu legen.

BHs mit Verschlüssen, die waschmaschinengeeignet sind, sollen im speziellen Netz gewaschen werden, weil sonst die Verschlüsse durch die Öffnungen in der Waschtrommel ins Maschineninnere gelangen und zum Ausfall der Waschmaschine führen können.

Vor dem Waschen von Sportschuhe ist es notwendig:

— die Schnürsenkel rauszunehmen;

— Sandkorner zu entfernen und die Schuhe zu waschen.

ACHTUNG! Es wird nicht empfohlen die Sportschuhe aus Echtleder, Sämischleder und Nubukleder zu waschen.

Überprüfen Sie, dass sich keine Fremdgegenstände oder Haustiere in der Waschtrommel befinden.

Füllen Sie die Wäische in die Waschtrommel ein. Um bessere Waschergebnisse zu erzielen, empfehlen wir, größere und Kleinere Sachen zusammen zu waschen.

ACHTUNG! Bei ungleichmäßiger Verteilung der Wäsche in der Trommel verringgert sich die Schleudergeschwindigkeit oder es wird gar kein Schleudern durchgeführt (die Funktion bleibt abgeschaltet).

Es ist VERBOTEN, die Waschmaschine ausschließlich mit Wäschestücken mit besonderen großer Wasseraufnahmeigkeit zu befüssen (Frotteetücher, Bademantel, Laufer u. ä.), damit keine Überladung auftritt.

ACHTUNG! Schlieben Sie die Einfüllt für bis sie spürbar einrastet (entsprechend muss die Kindersicherung abgeriegelt sein). Es damit keine Wäsche zwischen der Tür und der Dichtung eingeklemmt sein.

BETRIEBSWEISE

Überprüfen Sie, ob die Wasserschläuche richtig angeschlossen sind.

Wenn die Waschmaschine lange Zeit nicht betrieben wurde, ist das Wasser aus dem Zulaufschlauch zu entfernen, indem man die Mutter lost und den Schlauch vom Wasserhahn trennt. Danach ist der Zulaufschlauch wieder anzuschlieben.

Öffnen Sie den Wasserhahn.

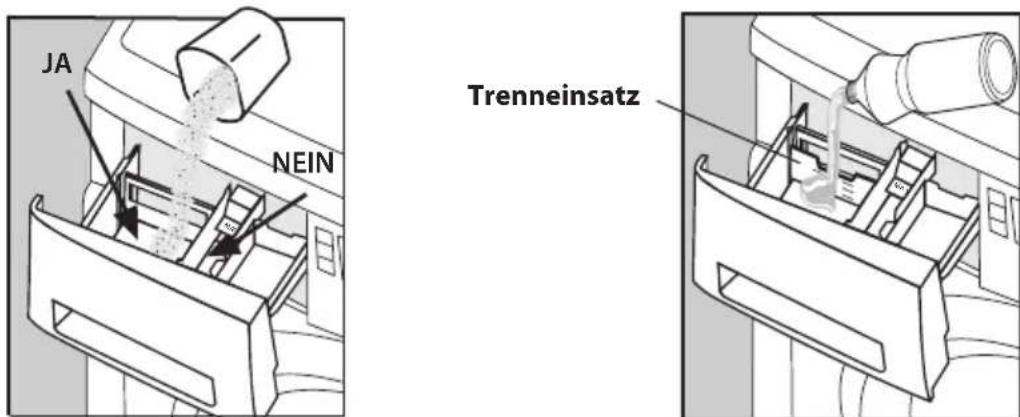

In das entsprechende Fach des Waschmittelkastens ist das Waschmittel und ggf. weitere Mittel einzufullen. Schließen Sie den Waschmittelkasten.

Stecken Sie den Stecker in die Steckdose.

Zum Einschalten der Waschmaschine drücken Sie den Programmknopf Wahlen Sie das Waschprogramm. In den Anzeigefeldern werden die Hauptparameter des Programms angezeigt (maximale Werte für die Waschtemperatur und die Schleudergeschwindigkeit, Wasser- und Stromverbrauch, Dauer des Waschvorganges).

Abbildung 11

Abbildung 12 Abbildung 13

Bei Bedarf können Zusatzfunktionen und die passende Waschtemperatur und Schleudergeschwindigkeit ausgewählt werden.

Die Anzeige der Dauer des Waschvorganges auf dem Display ist ein Mittelwert und wird von der elektronischen Steuerung während des Waschvorganges an die tatsächlichen Gegebenheiten angepaßt.

ACHTUNG! Es wird eine Nichtübereinstimmung in der Anzeige der Zeit des Ablaufes des Waschvorganges mit der tatsächlichen Zeit zugelassen.

Für den Start des Waschvorganges im gewählten Programm ist der START/PAUSE-Knopf zu drücken - die Leucht am Knopf leuchtet auf, ein Signalton ertont. Die Einfülltür schnappt ein. Ist die Einfülltür nicht ganz geschlossen, so erscheint auf den Display die Anzeige „OFFENE TÜR" - der Waschvorgang startet nicht.

Wenn die Startzeitvorwahl eingestellt wurde, blinkt auf den Display in der Zone F die Zeitangabe, die sich um jeweils eine Stunde reduziert, und in der Zone I die Anzeige. Nach Ablauf der voreingestellen Zeit erlischt die Anzeige, die Waschmaschine beginnnt mit dem eingestellen Waschprogramm zu arbeiten und in der Zone F wird die verbleibende Waschzeit angezeigt.

Während des Waschvorganges wird jeder 5 s auf dem Display der Name des ausgewählten Programms und eine von Hauptwachoperationen, die momentan ausgeführrt wird (VORWÄSCHE, EINWEICHEN, SPÜLLEN, STOP MIT WASSER; SCHLEUDERN, PROGRAMMENDE) angezeigt.

ACHTUNG! Es wird nicht empfohlen während des Waschvorganges, wenn die Maschine mit Wasser gefüllt wird, die Wasserleitung zu benutzen. Durch Druckschwankungen in der Wasserleitung kann die Wassermenge überschüssig oder ungenügend sein.

Nach dem Ende des letzten Waschprogrammabschnitts wird die Einfülltür abgescheltet – dann ertönt fünfmal ein dreifacher Signatlon im Abstand von einer Minute. Auf dem Display leuchtet die Anzeige „PR-GRAMMENDE" auf, die Leuchte auf dem START/PAUSE-Knopf erlischt.

Nach dem Waschen ist der die Taste zu drucken, die Maschine schaltet ab. Ziehen Sie danach den Stromstecker aus der Steckdose und schlieben Sie den Wasserhahn.

Öffnen Sie die Einfülltür und entnehmer Sie die Wäsche.

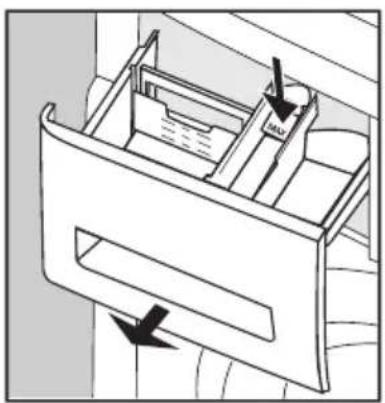

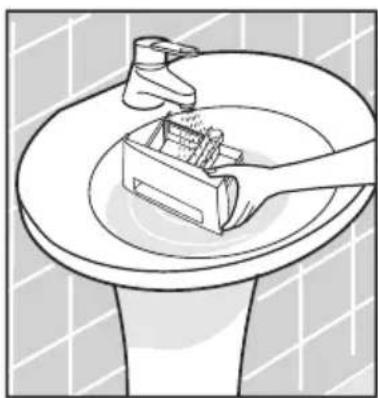

Ziehen Sie den Waschmittelkasten leicht hereaus und setzen Sie die Einfülltür leicht offen, bis die Innenteile der Waschmaschine trocken sind. Um unangenehme Gerüche im Inneren zu vermeiden sollen die Tur bis zum nachsten Waschen leicht geöffnet bleiben. Wir empfehlen, die Kindersicherung wieder einzusetzen.

ACHTUNG! Stromausfall während des Waschvorganges hat keine Auswirkung auf das weitere Arbeiten der Waschmaschine: nachdem die Stromversorgung wieder hergestellt ist, setzt die Maschine ihre Arbeit an der Stelle fort, an der sie unterbrochen wurde.

PROGRAMMÄNDERUNG

Um das zuvor ausgesuchte Programm zuändern ist der die Taste (R) während 3 s bis zum Ertönen des dreifachten Signals zu halten. Die Waschmaschine schaltet sich ab und das laufende Programm wird zurückgesetzt. Neustart.

Man sollte die Waschmittelmenge im Waschmittelkasten überprüfen und bei Bedarf Waschmittel aufzufullen.

Bei Bedarf die Einfülltür aufzumachen: die Taste « zu drücken und das Programm „ABLAUF" auszuwahlen.

Wenn die Waschmaschine angehalten werden muss, ohne das Programm zu ändern (z.B. um mehr Wäsche in die Trommel einzufällen), halten Sie den START/PAUSE-Knopf für 2 Sekunden gedrückt – bis die Leuche im Knopf zu blinken anfängt und ein Signalton ertönt. Die Zeitanzeige im Display hält an und nach etwa 2 Minuten wird die Einfülltur entriegelt.

Bei den Waschprogrammen „FEINWÄSCHE“, „WOLLE“, „HANDWÄSCHE“, „KOMBI“ ist es unwilling die Waschmaschine anzuhalten, weil ein Waschvorgang mit großer Wassermenge vorgesehen ist – die Anzeige leuchtet nicht und die Verriegelung wird nicht abgeschaltet.

Bei Bedarf die Einfülltür während des Ablaufes von diesen Programmen aufzumachen, ist es notwendig den Wasserablauf durchzuführen: damit die Taste zu drücken und das Programm „ABLAUF" auszuwahlen.

ACHTUNG! Machen Sie die Einfülltür nicht auf, wenn sich das Wasserniveau visuell durch das Türglas feststellen{lss.

5 EMPFEHLUNGEN UND RATSCHLAGE

Verwendung von synthetischen Waschmitteln (SWM)

Die Waschmaschine hat einen Waschmittelkasten (Abb. 14). Der Kasten hat drei Fächer, die mit Zahlen und Symbolen gekennzeichnet sind:

DE

1 - für die Vorwässe, für Bleichmittel;

2 - für den Hauptwaschgang;

— für Sondermittel (Konditionierer, Weichspüler, Stärkemittel, Duftstoffe).

Furs Waschen sind SWM, Bleichmittel und Konditionierer zu verwenden, die für Maschinenwäsche bestimmt sind, die Herstellerangaben sind zu befolgen.

ACHTUNG! Der Einsatz von gel-artigen Bleichmitteln wird nicht empfohlen.

Die Dosierung von SWM ist unter Berücksichtigung des Gewichts, des Verschmutzungsgrades und der Wasserhärte zu berechnen.

ACHTUNG! Eine Überdosierung von SWM, sowie Verwendung von SWM für Handwäsche kann zu starker Schaumbildung führen, die die Waschqualität reduziert und zum Ausfall der Waschmaschine führen können.

Wenn Sie flüssige Waschmittel verwenden, ist der Trenneinsatz ins Fach 2 (Abb. 14, 16) einzusetzen und das Waschmittel gemäß den Messstrichen einzufullen.

In WA 6012 A+, WA 6014 A+ muss an der Stirnseite des Trenneinsatzes 200, 150, 100, 50.

Beim Einsetzen ins Fach 2 des Waschmittelkastens muss der Trenneinsatz frei in die unterste Stellung gelangen.

Be der Verwendung von pulverartigen Waschmitteln aus dem Fach fur den Haptwaschgang 2 (Abb. 14)

ziehen Sie den Einsatz hereaus. Achten Sie daraufuf, dass das Waschmittel nicht in das Sonderfach gelangt, weil dies zur Schaumbildung beim Spulen führt und sich dadurch weiß Flecken auf den gewaschenen Sachen bilden.

TrenneinsatzWaschpietelkasten

1—fur die Vorwäsche, fur Bleichmittel;
2 — für den Hauptwaschgang;

fur Sondermittel (Konditionierer, Weichspuler, Stärkemittel, Duftstoffe).

Abbildung 14
Abbildung 15 Abbildung 16

Wenn Sie flüssige Waschmittel verwenden, ist der Trenneinsatz ins Fach 2 (Abb. 16) einzusetzen und das Waschmittel gemäß den Messstrichen einzufullen.

Bei der Wahl der Zusatzfunktion, das Waschmittel ins Fach 1 (Abb. 14) eingefültt. Wenn Sie flüssige Waschmittel verwenden, sind diese unmittelbar vor dem Waschvorgang einzufullen.

Eine Überdosierung von flüssigen Waschmitteln im Fach über den MAX-Strich hinaus), sowie ein Überschwuppen in andere Fächer verschlechtert die Waschqualität.

Bei der Wahl des Programms (Fleckentfernung) werden die Bleichmittel ins Fach 1 eingefüllt (Abb.14) und das Bleichen erfolgt direkt nach dem Hauptwachgang.

ACHTUNG! Wenn Sie Bleichmittel verwenden, ist die Verwendung der Zusammenarbeitung Vorwässche unzulässig.

Um die Waschqualität zu steigern und der Bildung von Kalkablagerungen beim Waschen mit Wasser mit dem Härtewert von Il oder Ill vorzubeugen, wird empfohlen, besoin Waschmittel auch Wasserenthärter zu verwenden. Er ist dem Waschmittel im Fach 2 (Abb.16) gemäß Herstellerangaben beizumischen.

Die Wasserhärte wird anhand der Tabelle 2 bestimmt. Informationen zu Wasserhärte konnen Sie bei Ihr hem lokalen Wasserwerk beziehen.

Vor dem Beginn des Waschvorganges ist der Waschmittelkasten zu schreiben.

Es ist VERBOTEN während des Waschvorganges den Waschmittelkasten Herauszuziehen, damit keine Spritzer entstehen und kein Wasser auslauft.

ENTFERNEN VON EINIGEN FLECKENARTEN

Manche FleckenLANsichnichtbeim normalen Waschen in der Waschmaschine entfernen.Sie werden.
daher vor dem Waschen per Hand entfert.Das erfolgt zunachst an verdeckten Stellen,man fangt zuerst am Fleckenrand an und arbeitet sich langsam zur Mitte durch,damit keine Schlieren entstehen.Hier sind Vorschlage zum Entfernen von einigen Fleckenarten.

Wachs wird mit einem abgerundeten Gegenstand abgeschabt, ohne den Stoff zu beschädigen. Danach liegt man das Kleidungsstück zwischen zwei Blatt Löschpapier und bugelt die Stelle mit einem bereits Bügeleisen.

Flecken vom Kugelschreiber und Filzstiften sind mit einem im Spiritus getränkten Lappen zu entfernen. Achten Sie daraufauf, dass sich der Fleck nicht ausbreitet.

Schimmelflecken entfernt man beim Waschen, indem man Bleichmittel ins Bleichmittelfach einfüllt (Abb.15), wenn der Stoff bleichmittelbeständig ist. Ansonsten wird die verschmutzte Stelle mit einer 10% -en Wasserstoffperoxydösung angefeuchtet und für 16 Minuten liegen gelassen.

Leichte Brandflecken vom Bügeleisen werden wie Schimmelflecken behandelt.

Rostflecken werden mit speziellen Rostfleckenentferner behandelt. Halten Sie sich damit an die Herstellerangaben.

Um Kaugummireste zu entfernen reiben Sie den Stoff mit Eis ein, und reinigen Sie ihn mit einem in Azeton getränkten Baumwolllappen.

Farbflecken sind nach ihrem Eintrocknen zu entfernen. Die verschmutzte Fläche wird mit dem Lösungsmittel behandelt, das auf der Verpackung der Farbe angegeben ist (wie z.B. Wasser, Terpentin, Trichloräthen), eingeseift und ausgespüt.

Lippenstiftflecken auf Baumwolle oder Wolle werden mit Ather behandelt, Flecken auf Seide - mit Trichloräthen.

Um Fingernagellack zu entfernen, legen Sie ein Blatt Löschpapier auf die verschmutzte Stelle und feuchten Sie den Fleck von der anderen Seite mit Azeton an. Der Stoff wird so oft mit Azeton angefeucht und das Löschpapier ausgewechtselt, bis der Fleck weg ist.

Auf Pflanzenöl- oder Harzflecken wird für eine Zeit Butter aufgetragen und anschließend mit Terpentin abgewashen.

Tabelle 2

Waschen Maximale Waschtemperatur 40 °C	Maximale Waschtemperatur 30 °C	30 °C
Feinwäsche	Handwäsche
Maximale Waschtemperatur 95 °C	Kein Waschen
Maximale Waschtemperatur 60 °C

DE

Grasflecken sind mit einem verdünnten Bleichmittel einzuseifen. Auf Wolle{lassen sie sich mit 90% -em Spiritus gut entfernen.

Stoffe mit Blutflecken sind in kaltem gesalzenem Wasser einzuweichen, und danach mit Haushaltseife zu waschen.

INTERNATIONALE SYMBOLE FÜR TEXTILIENPFLEGE

Die Hersteller kennzeichen die Pflegehinweise für ihre Textilien auf dem Etikett. Die Bedeutung dieser Symbole ist der Tabelle 2 zu entnahmen.

Bei der Wahl des Waschprogramms und der Waschtemperatur sollen man auf diese Symbole achten, damit die Kleidung beim Waschen nicht eingeht und nicht abfürbt.

6 WASCHPROGRAMME

ACHTUNG! Um Waschmittel und Strom zu sparen und um die Umweltverschmutzung zu vermeiden achten Sie bei der Programmwahl auf die Stoffart und den Verschmutzungsgrad wie in Tabelle 3 aufgeführrt.

7 WARTUNG UND PFLEGE DER WASCHMASCHINE

Die Waschmaschine ist ein Haushaltsgerät, das keiner besonderen technischen Wartung bedarf, sie ist so konstruiert, dass ihre Wartung mit nur weniger Handgriffen erfolgen kann.

DIE REINIGUNG DER MASCHINE

ACHTUNG! Vor der Reinigung der Maschine unterbrechen Sie die Stromversorgung und schlieben den Wasserhahn.

Die Reinigung der Maschine muss regelmäßiger erfolgen. Die Außenflächen, Teile aus Kunststoff und Gummi sind nur mit einem feuchten Tuch abzwischen.

ACHTUNG! Entfernen Sie die Ablagerung von Fremdpartikel an der Dichtung der Einfülltür.

Esist VERBOTEN fur die Reinigung der Waschmaschine chemische Mittel, Scheuermittel, Spiritus, Seife, Benzin und sonstige Lösungsmittel zu verwenden, weil sie sie Maschine beschädigen konnen.

Der Waschmittelkasten ist regelmäßig zu spulen. Dazu ziehen sie den Waschmittelkasten heraus, drückenicht auf die Kappe in der Zeigerrichtung undziehen den Kasten aus der Waschmaschine hersus (Abb. 17).

Der Trenneinsatz, die Kappen, das Bleichmittelfach (Abb. 14) sind herauszunehmen und die Innen- und Außenflächen mit einem warmen Wasserstrahl sorgfältig durchzuspullen. Spulen Sie den Waschmittelkasten (Abb. 18) aus. Setzen Sie die herausgenommen Kleinteile wieder ein und stecken Sie den Kasten in die Maschine zurück.

Wenn zusammen mit der Wäsche rostende Gegenstände in die Waschmaschine gelangen, konnten sich auf der Waschtrommel Rostflecken bilden, die ggf. mit für Edelstahl geeigneten Rostentfernern zu behandeln sind.

REINIGUNG DER WASSERSIEBE

Das Sieb zwischen dem Zulaufschlauch und dem Wasserhahn (Abb. 8), sowie das Sieb in der Verschraubung des Elektroventils (Abb. 20) sind fürs Aufhalten von mechanischen Verunreinigungen (Sandkorner, Metallspann

Elektroventil Sieb

Tabelle 3 - Waschprogramme

Program name	Wasch-temperatur			Schleuderrehzahl, (rpm)			Energiee-rbrauch, kWh	Wasserver-brauch	Wäsche-menge	Programm-dauer, min.*	Waschmittelkammer
	max	min	standart max	min standard	III								*
BAUMWOLLE	90 °C	KLT	60 °C	1200114002	0	1200114002	40°C: 0,5560°C: 0.8590°C: 1.07	50 6,0	143		○	●	○
KUNSTFASER	60 °C	KLT	40 °C	1000112002	0	1200114002	0,4 40 3,0	82 X				●	○
FEINWÄSCHES	40 °C	KLT	30 °C	400 0	400 0	3 60 3,0	52 X					●	○
WOLLE	40 °C	KLT	30 °C	400 0	400 0	3 85 1,5	48 X					●	○
HANDWÄSCHES	30 °C	KLT	30 °C	80014002	0	80014002	0,3 60 1,5	62 X				●	○
SCHNELLWÄ.	30 °C	KLT	30 °C		0		0,2 30 3,0	43 X	X			●
MISCHWÄ.	40 °C	KLT	40 °C	400	0 40 0,3 60	6,0 57 X						●	○
INTENSIV	60 °C	KLT	60 °C	1200114002	0	1200114002	0,9 70 6,0	164	X			●	○
FLECKEN	40 °C	KLT	30 °C	1200114002	0	1200114002	0,4 60 6,0	92			○	●	○
SPORTBEKL.	30 °C	KLT	30 °C	1200114002	0	1200114002	0,2 30 3,0	78 X				●	○
SPORTSCHUHE	30 °C	KLT	30 °C	1000	0	1000	0,06	25	2 paar	59	X	●	○
SPÜLEN	—	—	—	1200114002	0	1200114002	0,06	40 6,0	43 X			●	○
ABPUMPEN	—	—	—	—	—	—			6,0	3	X	X	X
SCHLEUDERN	—	—	—	1200114002	—	1200114002	0,1	0		11	X	X	X
FEINSCHLEU.	—	—	—	800110002	—	800110002	0,1	—		5	X	X	X
1Beim Modell WA 6012 A+● - Einfüllkammer befüllen.Beim Modell WA 6014 A+● Einfüllkammer je nach Funktion und falls gewünscht befüllen.X - Einfüllkammer nicht befüllen.
"Baumwolle 60°C" und "Baumwolle 40°C" sind die Standard-Waschprogramme, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen. Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten. Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustemperatur abweichen.Die an der Zeitanzeige angegebene Waschdauer wurde unter Laborbedingungen bestimmt. Sie kann während des Betriebs der Maschine differieren (höher oder geringer sein) je nach Temperatur und Druck des Leitungsswassers, der Masse der eingefällten Wäsche, Gewebotyp, Spannungswert im Stromnetz usw.

DE

u. a.) bestimmt. Die Siebe sollen mindestens einmal im Jahr gereinigt werden.

Um die Siebe zu reinigen ist wie folgt vorzugehen:

— Schrauben Sie den Zulaufschlauch vom Wasserhahn ab (Abb. 8), wobei die Schraube gegen den Uhrzeigesinn gedreht wird;

— Schrauben Sie den Zulaufschlauch von der Verschraubung am Elektroventil der Maschine ab (Abb. 19);
— Nehmen Sie das Sieb aus der Verschraubung am Elektroventil mithilfe einer Pinzette oder einer Zange heraus (Abb. 19);
Entfernen Sie die Ablagerungen aus den Sieben, reinigen Sie diese mit einer Bürste und spulen Sie sie Siebe mit flieBendem Wasser durch.

Die Siebe sind nach der Reinigung in den Zulaufschlauch und die Verschraubung am Elektroventil in umgekehrter Reihenfolge einzusetzen. Schlieben Sie den Zulaufschlauch an und überprüfen Sie die Wasserdichtigkeit der Anschlußstellen - die Anschlußstellen müssen beim Betrieb der Waschmaschine trocken bleiben.

FREMDKÖRPERFALLE

Bevor man die Fremdkörpersfalle reinigt, soll überprüft werden, ob sich noch Wasser in der Waschtrommel befindet.

Die Fremdkörperfalle sollte mindestens einmal im Monat und nach dem Waschen von Rauhware gereinigt werden.

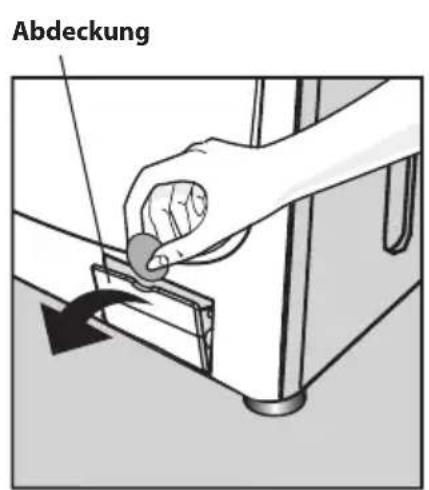

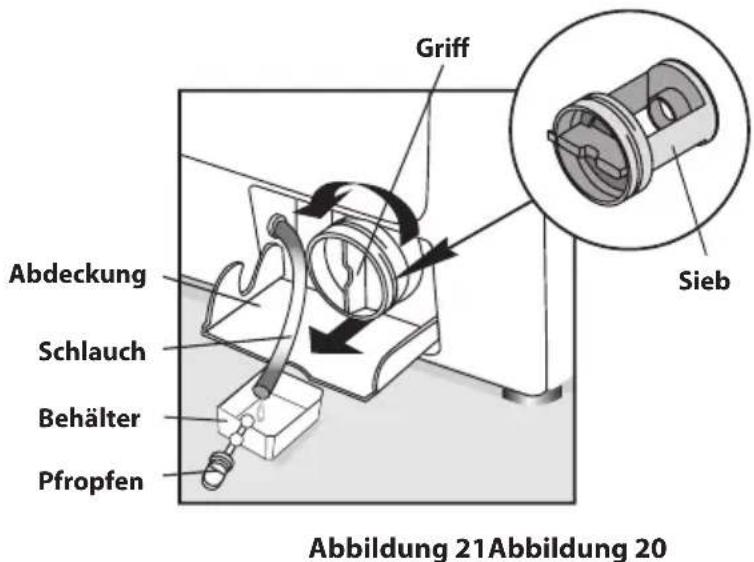

Vor dem Reinigen ist das Restwasser in der Fremdkörperfalle zu entfernen. Öffnen Sie die Abdeckung (Abb. 20) mit einem Schraubenzieher, einer Münze oder anderen geeignetem Gegenstand. Ziehen Sie den Schlauch (Abb. 21) aus der Maschine und stellen Sie einen Wasserauffangbehälter auf. Ziehen Sie den Pfropfen aus dem Schlauch und halten Sie das Wasser in den Behälter ablaufen. Drehen Sie den Griff gegen den Uhrzeigersinn (Abb. 21) undziehen Sie die Fremdkörperfalle hereaus.

ACHTUNG! Bei der Drehung des Griffs ist es möglich, dass das Restwasser ausflieBt.

Die Fremdkorperfalle unter fliebendem Wasser zu spulen.

Setzen Sie den Pfropfen in den Schlauch und die Fremdkörperfalle in die Waschmaschine in umgekehrter Reihenfolge wieder ein. Überprüfen Sie den richtigen Sitz der Fremdkörperfalle und das Einrasten in der Arbeitsstellung. Schließen Sie die Abdeckung.

8 SICHERHEITSVORSCHRIFTEN

Die Waschmaschine ist ein elektrisches Gerät, deshalb bei der Nutzung allgemeine Sicherheitsvorschriften beachten.

Nach dem Stromschlagsicherheitsgrad gehört die Waschmaschine zu Klasse 1.

Vor dem Anschluss der Waschmaschine ans Stromnetz ist das Stromkabel visuell auf Beschädigungen zu überprüfen. Das Kabelarf nicht geknicht oder eingeklemmt sein.

Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienst erhältlich sind.

Die Maschine ist nicht zur Benutzung durch Personen (einschließlich Kinder) vorgesehen, die über verminderte physische, sensorische oder geistige Fähigkeiten oder über unzureichende Erfahrungen und Wissen verfügen, falls diese Personen nicht unter Aufsicht stehen bzw. keine Anweisungen durch für deren

Sicherheit verantwortliche Personen erhalten.

Lassen Sie nicht zu, dass Kinder die Maschine zum Spielen benutzen.

Bei Verschieben und Transport der Waschmaschine sind Sicherheitsvorkehrungen vorzunehmen, weil sie ein großes Gewicht hat.

ACHTUNG! Benutzen Sie die Waschmaschine nicht als Untersatz, Sockel u. a.

Es ist VERBOTEN die Waschmaschine im freien aufzustellen, wo sie direkt der Witterung ausgesetzt ist.

Esist VERBOTEN die Waschmaschine ohne Kunststoffstopfen gemäß zu betreiben.

Beim Anschluss zur Wasserversorgung nur einen neuen Einfüllschlauch benutzen.

Eine Benutzung durch Kinder ist VERBOTEN.

Es ist VERBOTEN in der Waschmaschine Lösungsmittelhaltige Stoffe zu verwenden, da dies eine Explosionsgefahr bedeutet.

Während des Waschvorgangs sollte man das Glas der Einfülltur nicht berühren, das es sich aufwärmt und eine Verbrennung verursachen könnte.

Nach dem Ende des Waschvorganges ist der Drehknopf zur Programmwahl in die Stellung (Abb. 3) zu bringen, die Waschmaschine vom Stromnetz zu trennen, indem man den Stecker aus der Steckdosezieht, und der Wasserhahn zu schlieben.

Um Stromschlag- und Brandgefahr auszuschreiben ist es VERBOTEN:

Die Waschmaschine an Stromleitungen anzuschreiben, die über keinen intakten Überspannungsschutz verfügen;

— Für den Anschluss der Waschmaschine eine Steckdose ohne Erdung zu verwenden;

• Für den Anschluss an Stromleitungen Adapter, Mehrfachstecker (mit zwei und mehr Steckplätzen) und Verläufigungskabel zu verwenden;

— Den Stecker mit nassen Händen einzustecken und zuziehen;

Die Waschmaschine in Betrieb mit nassen Händen zu berühren;

Die Waschmaschine mit einem Wasserstrahl zu reinigen;

— Beim Trennen vom Stromnetz am Stromkabel zuziehen;

Die Reparaturen selbständig durchzuführen und Änderungen an der Konstruktion und an der Strom- und Wasserversorgung vorzunehmen, was zu ernsthaften Schäden an der Maschine und Verlust der Gewährleistungsansprüche führen kann. Die Reparatur soll nur durch einer qualifizierten Fachkraft des Kundendienstes durchgeführt werden;

Die Waschmaschine ohne Plastikverschlusskappen, die gemass Kapitel 4 eingebaut sind, zu betreiben.

Bei Maschinenschaden oder -Störung unterbrechen Sie die Strom- und Wasserzufuhr und rufen Sie den Kundendienstfachmann.

Im Brandfall unterbrechen Sie sofort die die Strom- und Wasserzufuhr und rufen Sie Feuerwehr an.

Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.

WARNING

Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nimit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch Stromschlag!

• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steck-dose.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, * dürfen Sie das Gerät nicht mehr benutzen.
• Ausser den in dieser Bedienungsanleitung beschrieben Reinigungs- und Wartungsarbeiten)duren keine Eingriffe am Gerat vorgenommen werden.

9 ENTSORGUNG VON GERÄTEN

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

DE

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass these Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführrt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils ortlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an ihre ortliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

Kinder konnen Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und halten Sie Kinder nicht mit dem Gerät speilen.

Entferen Sie den Netzstecker und zerstoren ev. vorhandene Verriegelungen und Schnappschlösser.

10 ENTSORGUNG

Die Verpackung ist 100% wieder verwertbar und ist mit dem Recyclingsymbol gekennzeichnet. Halten sie sich an die jeweils geltenden ortlichen Verordnungen hinsichtlich der Entsorgung des Verpackungsmaterials.

WARNING

Verpackungsteile (z. B. Folien, Styropor) konnen für Kinder gefährlich sein.

Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.

11 KUNDENDIENST

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sieitte den Kundendienst. Führn Sie in thisem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kosten ist.

Zuständige Kundendienstadresses:

DEUTSCHLAND,

SCHWEIZ und

ÖSTERREICH

EGSGmbH

Dieselstrasse 1

33397 Rietberg/DEUTSCHLAND

Kundentelefon fur Deutschland: 0 2944 9716-791

Kundentelefon fur die Schweiz: [phone]

Kundentelefon fur Österreich: 0820 200 170

Mobilnetz abweichend, anbieterabhängig

aus dem österreichischen Festnetz 0.14 Euro/min,

Telefax: [phone]

E-Mail:[e-mail]

Internet: www.egs-gmbh.de

Bitte geben Sie unbedingt an:

Vollständige Anschrift und Telefon-Nr.
- Modell-Nr., Batch, Seriennummer und EAN-Nr.
These Angaben sind auf dem Typenschild, das sich in der Filterabdeckung befindet.
- Fehlerbeschreibung.

12 GARANTIEBEDINGUNGEN

Allgemeine

Als Käfer eines Exquisit - Gerätes stehen Ohnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihr hem Handlcr zu. Zusatzlich raimen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie lauft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Wahrend den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschafts-nutzung durch mehrere Haushalte beträgt, die Garantie 12 Monate. In den weiteren 18 Monaten ist der Käfer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlangert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemäß Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedienungen, Glas-, Lack- oder E-mailleschäden und evtl. Farbunterschiede, sowie defekte Gluhlampen. Wir erbringen auch dann keine Leistungen, wenn - ohne unsere besondere, schriftliche Genehmigung - von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfrei, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt fur Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedienungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahr- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sichitte an unseren Kundendienst, siehe Kapitel 11.

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Straasse 8, 41564 Kaarst-Holzbüttgen / DEUTSCHLAND

13 CE-KONFORMITÄTSERKLÄRUNG

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE-Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

Technische Änderungen vorbehalten

FR

Chers acheteurs!

1 ALGEMENE INLICHTINGEN

Indien nodig können de gekozene wasparameters als volgt worden veranderd:

GEBRUIK VAN SYNTHETISCHE WASMIDDELEN (SWM)
