BEDIENUNGSANLEITUNG S 3200 E Wolf Garten

de Originalbetriebsanleitung - 6

en Original operating instructions - 10

2x	1x	1x	1x	2x	2x	1x

A 1. 2.

B 1. -9cm- 2.

C a b a b

D click 25 cm

1 Sicherheitsbügel
2 Ein-/ Ausschalter
3 Kabelzugentlastung
4 Schutzklappe
5 Grasfangkorb
6 Schnitthöheneinstellung

GB

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Inhalt

Sicherheitshinweise 6

Montage 7

Betrieb 7

Wartung 8

Ersatzteile 9

Beseitigung von Störungen 9

Garantie 9

Sicherheitshinweise

Bedeutung der Symbole

Warnung! Vor Inbetrieb- nahme die Gebrauchsan- weisung lesen!

Dritte aus dem Gefahren- bereich fernhalten!

Vorsicht! - Scharfe Schneidmesser - vor Wartungsarbeiten und bei Beschädigung der Leitung den Stecker aus dem Netz entfernen!

Anschluss- kabel vom Schneidwerk- zeug fern- halten!

Allgemeine Hinweise

• Dieser Rasenmäher ist für die Pflege von Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf der Rasenmäher nicht für andere Zwecke eingesetzt werden.
• Mähen Sie niemals, wenn Personen, besonders Kin der und Tiere, in der Nähe sind.
• Mähen Sie nur bei entsprechenden Lichtverhältnissen.

Vor dem Mähen

●Mähen Sie nur in festem Schuhwerk und langer Hose.
●Mähen Sie nie barfuß oder in Sandalen.
- Überprüfen Sie das Gelände, auf dem der Mäher eingesetzt wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.
●Das Anschlusskabel und die am Gerät außen installierte Leitung auf Beschädigung und Alterung (Brüchigkeit) untersuchen. Nur in einwandfreiem Zustand benutzen.
- Überprüfen Sie die Grasfangeinrichtung auf Verschleiß und Verformungen.
- Überprüfen Sie die Schutzklappe auf Brüchigkeit und fest en Sitz.

• Prüf en Sie (Sichtprüfung), ob die Schneidwerkzeuge und ihre Befestigungsmittel stumpf oder beschädigt sind.
• Ersetzen Sie stumpfe oder beschädigte Schneidwerkze uge im ganzen Satz, um keine Unwucht zu erzeugen (siehe „Wartung“, Seite 8).

Kabel

Achtung! Stromschlag durch Kabelschaden

Wenn das Kabel durchtrennt oder beschädigt wird, löst nicht immer die Sicherung aus.

• Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.
• Beschädigtes Kabel komplett austauschen. Es ist verboten, das Kabel mit Isolierband zu flicken.

- Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführen.

• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen.
  ●Kabel nicht durch Türritze oder Fensterspalten quetschen.
  ●Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des Schalthebels am Führungsholm).

• Verwenden Sie ausschließlich Verlängerungskabel mit einem Mindest-Querschnitt von 3 x 1,5 mm ^2 und einer max. Länge von 25 m:

• wenn Gummischlauchleitungen, dann nicht leichter als Typ HO 7 RN-F

• wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteckdose, Anschluss einer Teichpumpe oder Lagerung im Freien).

●Die Kabel müssen spritzwassergeschützt sein.

Beim Mähen

• Kippen Sie das Gerät nicht, wenn Sie den Motor einschalten, es sei denn, das Gerät muss beim Anlassen gekippt werden. Wenn dies der Fall ist, kippen Sie das Gerät nicht mehr als unbedingt notwendig ist und heben nur den Teil an, der vom Benutzer entfernt ist. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
  ●Halten Sie den durch das Griffgestänge gegebenen Sicherheitsabstand ein.

● Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
- Achten Sie auf sicheren Stand. Nie laufen, ruhig vorwärts gehen.
●Mähen an Abhangstellen:

• Immer quer zum Gefälle mähen, nicht auf- und abwärts
  — Besondere Vorsicht beim Richtungswechsel
  — Mähen Sie nicht an steilen Abhängen

- Seien Sie besonders vorsichtig, wenn Sie rückwärts Mähe n und den Mäher zu sich ziehen.

● Schalten Sie den Mäher ab, wenn Sie ihn kippen oder transportieren, z. B. von-/ zum Rasen oder über Wege.
●Vorsicht, nicht an laufende Schneiden greifen.
- Stellen Sie sich nicht vor die Grasauswurföffnung.
- Bevor Sie den Mäher aufheben oder wegtragen, schalten Sie den Motor ab und warten Sie, bis die Schneidwerkzeuge zum Stillstand gekommen sind.
- Verstellen Sie die Schnitthöhe nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug.
- Öffnen Sie die Schutzklappe nie, wenn der Motor noch läuft.
●Vor dem Abnehmen der Grasfangvorrichtung: Motor abstellen und den Stillstand des Schneidwerkzeuges abwarten. Nach der Entleerung Grasfangvorrichtung sorgfältig befestigen.
- Nie mit laufendem Motor über Kies fahren – Steinschlag!
- Wenn möglich, mähen Sie nicht in nassem Gras.
- Unter folgenden Umständen muss das Gerät abgeschaltet, der Netzstecker gezogen werden und das Gerät stehen:

– beim Verlassen des Mähers
- um ein blockiertes Messer frei zu machen
— um das Gerät zu überprüfen, zu reinigen oder daran zu arbeiten

• wenn ein Fremdkörper getroffen wurde (Überzeugen Sie sich erst, ob Mäher oder Schneidwerkzeuge beschädigt worden sind. Beseitigen Sie dann zunächst die Beschädigung).
• wenn der Mäher durch Unwucht stark vibriert (sofort abschalten und Ursache suchen).
• wenn die Anschlussleitung während des Gebrauchs beschädigt wird.

Wartung

Achtung! Rotierendes Messer

Vor allen Wartungs- und Reinigungsarbeiten:

●Netzstecker ziehe n.
●Ni cht an laufende Schneiden greifen.

• Alle sichtbaren Befestigungsschrauben und Muttern, besonders die des Messerbalkens, regelmäßig auf festen Sitz prüfen und nachziehen.
• Stellen Sie den Mäher nicht in feuchten Räumen ab.
• Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile.
• Nur WOLF-Garten Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Mäher den Sicherheitsbestimmungen entspricht.

Entsorgung

Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Montage

Griffgestänge

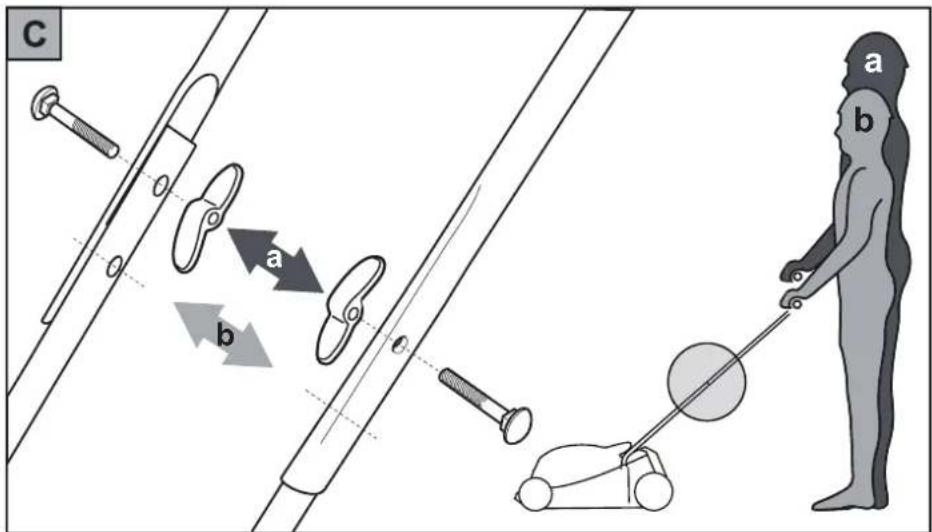

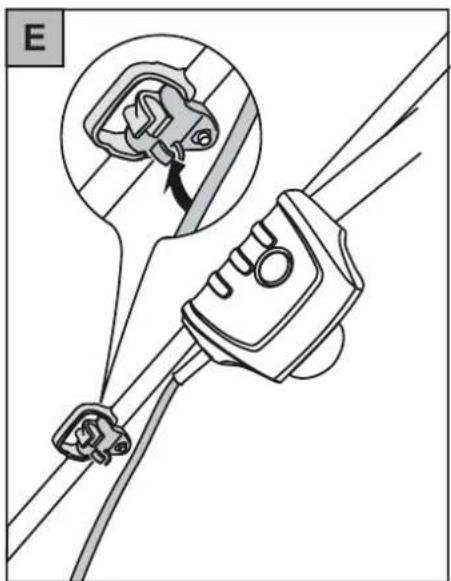

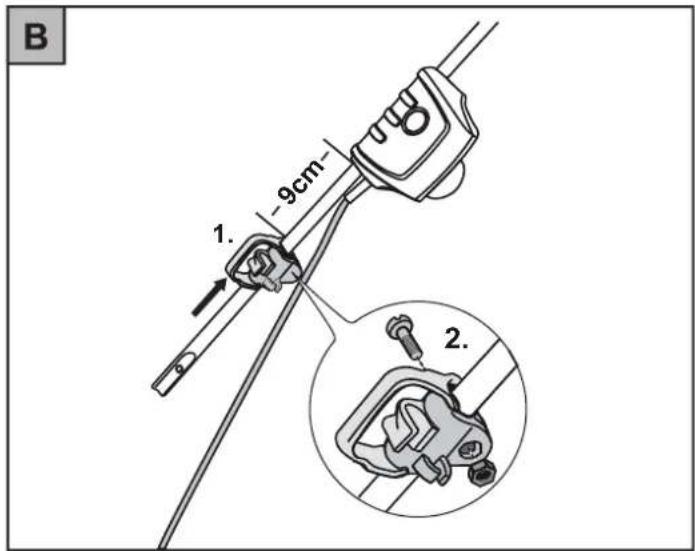

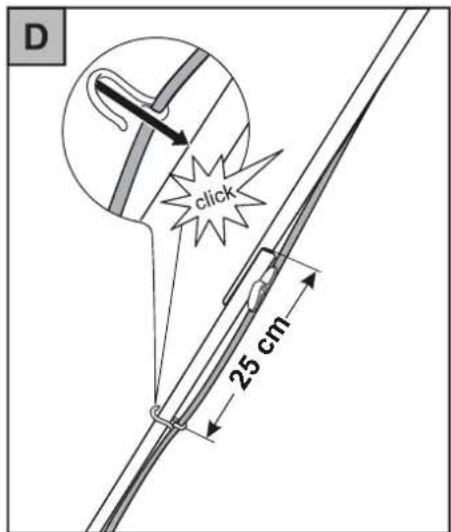

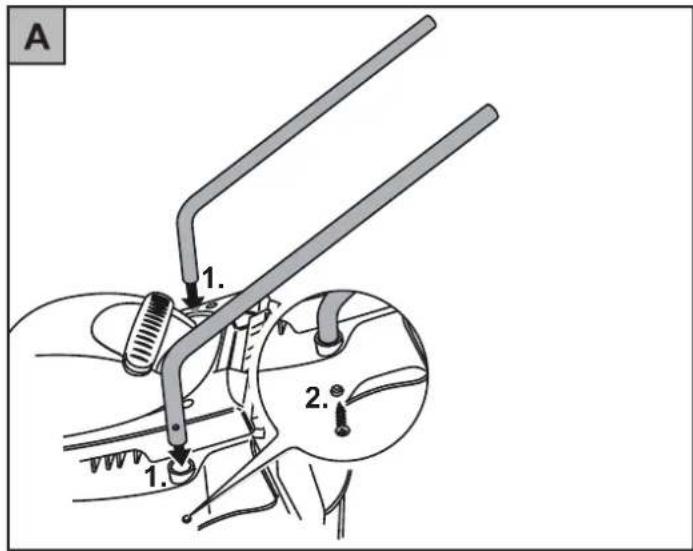

befestigen B C D E

Vorsicht!

Beim Zusammenlegen oder Ausklappen des Griffgestänges kann das Kabel beschädigt werden.

• Achten Sie darauf, das Kabel nicht zu knicken.
  ●Montage gemäß Abbildungen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Fangkorb montieren F

●Montage gemäß Abbildungen.

Schnitthöhe einstellen G

Achtung! Rotierendes Messer

Arbeiten/Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
●Motor ausschalten und Netzstecker ziehen.

1. Ziehen Sie die Räder nach vorne
2. Lassen Sie die Räder in der gewünschten Position einrasten.

Achten Sie darauf, dass sich die Räder alle in der gleichen Schnitthöheinstellung befinden.

Schnitthöhe – Graszustand

Mähen Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen. Bei feuchtem und hohem Rasen eventuell mit höherer Schnitthöhe mähen (60 mm).

Fangkorb einhängen H J

Achtung! Rotierendes Messer

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.

- Fangkorb erst dann einhängen, wenn Ihre Füße in sicherem Abstand zum Schneidwerkzeug sind.

1. Heben Sie die Schutzklappe an . H
2. Hängen Sie den Fangkorb mit Haken in die Aussparungen im Chassis (siehe Pfeile) J
3. Legen Sie die Schutzklappe auf.

Kabel in die Zugentlastung führen K

- Bitte führen Sie das Kabel in die Zugentlastung.

Anschluss an die Steckdose (230 Volt, 50 Hz)

●Das Gerät nur an Steckdosen anschließen, die mit einer 16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert sind.

Hinweis: Fehlerstromschutzeinrichtung

Diese Schutzeinrichtungen schützen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmten Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.
• Für Alt-Installationen gibt es Nachrüstsätze. Sprechen Sie mit einer Elektro-Fachkraft.

Mäher ein-/ausschalten

• Mäher auf ebener Fläche einschalten.
• Nicht im hohen Gras – hier notfalls kippen . L

Motor ein M

1. Drücken Sie den Knopf (1) und halten diesen.
2. Ziehen Sie den Bügel (2) an.
3. Lassen Sie den Knopf (1) los.

Motor aus M

●Geben Sie den Bügel frei.

Fangkorb entleeren

Der Fangkorb nimmt kein Gras mehr auf, wenn hinter dem Gerät geschnittenes Gras liegen bleibt.

Achtung! Rotierendes Messer

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.

●Fangkorb entleeren.
●Vor dem Starten eventuelle Verstopfungen im Mähraum beseitigen.

Tipps zum Mähen

• Damit keine Rasenstreifen entstehen, müssen sich die Schneidbahnen immer um einige Zentimeter überdecken N
• Legen Sie das Kabel stets sicher auf Terrasse, Wege oder das bereits geschnittene Gras.

Wartung

Allgemein

Achtung! Rotierendes Messer

Vor allen Wartungs- und Reinigungsarbeiten:

●Netzstecker ziehen.
●Nicht an laufende Schneiden greifen.

Reinigung

• Reinigen Sie nach jedem Mähen den Mäher mit einem Handfeger.
  ●Spritzen Sie den Mäher keinesfalls mit Wasser ab.

Lagerung im Winter

• Führen Sie nach jeder Mähsaison eine gründliche Reinigung an Ihrem Mäher durch.
  ●Lassen Sie Ihren Mäher im Herbst von einer WOLF-Garten-Kundendienstwerkstatt kontrollieren.
  ●Lagern Sie den Mäher im trockenen Raum.

Messerbalken 0

- Bei allen Arbeiten an Kupplung und Messerbalken zunächst den Netzstecker ziehen und Schutzhandschuhe tragen.

Achtung!

Lassen Sie alle Arbeiten am Messer von einer Fachwerkstatt durchführen.

• Im Anschluss an sämtliche Arbeiten an Kupplung und Messerbalken ist eine Isolationsprüfung gemäß der gültigen Normen durchzuführen.
• Durch Nachschleifen des Messers kann eine Unwucht entstehen. Daher ist eine Unwuchtprüfung entsprechend den Sicherheitsbestimmungen durchzuführen.
• Um den Messerbalken wechseln zu können, ist ein Drehmomentschlüssel 13 mm zwingend erforderlich. Anzugsmoment der Schrauben: 15 Nm.

●Nur WOLF-Garten Original-Ersatzteile verwenden.

Ersatzteile

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung
WG742-04355 Vi 32 D Messerbalken 32 cm
WG742-04359 Vi 38 D Messerbalken 38 cm

Beseitigung von Störungen

Problem Mögliche Ursache		Abhilfe
Unruhiger Lauf, starkes Vibrieren des Gerätes	Messer schadhaftMesser in der Befestigung gelöstHaus-Sicherung schadhaftKabelschaden:Achtung! Stromschlag durch KabelschadenWenn das Kabel durchtrennt oder beschädigt wird, löst nicht immer die Sicherung aus.Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.Beschädigtes Kabel komplett austauschen. Es ist verboten, das Kabel mit Isolierband zu flicken.	WOLF-Garten Service WerkstattWOLF-Garten Service Werkstatt
Motor läuft nicht
Schlechte Mäh-/Fangleistung	Messer stumpfFangkorb verstopftNicht angepasste Schnitthöhe	WOLF-Garten Service Werkstattsiehe Seite 8 (Fangkorb entleeren)siehe Seite 7 (Schnitthöhe einstellen)

Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen.
Achtung: Mäher vor jeder Prüfung oder vor Arbeiten am Messer abstellen und Netzstecker ziehen.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.

WOLF-Garten ist eine Marke der Stanley Black & Decker Outdoor GmbH WOLF-Garten is a trademark of Stanley Black & Decker Outdoor GmbH

Wiesenstraße 9 • 66129 Saarbrücken • Germany

Fon/Phone [phone] • Fax [phone]

www.WOLF-Garten.com • [e-mail]
