PMR1100 - Walkie-Talkies Rocktrail - Kostenlose Bedienungsanleitung

Produkttyp	Walkie-Talkie PMR (Personal Mobile Radio)
Marke	Rocktrail
Modell	PMR1100
Anzahl Kanäle	8
CTCSS-Codes	38
Frequenzband	446,00625 MHz bis 446,09375 MHz
Maximale Reichweite	8 km im freien Gelände
Sendeleistung	≤ 500 mW ERP
Modulation	FM, F3E
Kanalabstand	12,5 kHz
Stromversorgung	Aufladbarer NiMH-Akku (enthalten) oder 3 AAA-Batterien (nicht enthalten)
Abmessungen (Sendeempfänger mit Antenne)	59 x 155 x 30 mm
Gewicht (mit Akku)	127 g
Betriebstemperatur	-20°C bis 55°C
Schutzklasse	IPX2 (geschützt gegen senkrecht fallendes Regenwasser)
Hauptfunktionen	VOX, Babyfon, Anrufton, Kanal-Scan, Doppel-Scan, Tastensperre, Hintergrundbeleuchtung, Auto-Abschaltung, Timer, Roger-Beep
Enthaltenes Zubehör	2 Sendeempfänger, 2 Gürtelclips, 1 Ladeschale, 1 Netzadapter, 2 NiMH-Akkus, 2 Ohrstöpsel mit Mikrofon und PTT-Taste, Bedienungsanleitung
Akku-Ladezeit	Ca. 12 bis 14 Stunden auf der Ladeschale
Kompatibilität	Kostenlose Nutzung ohne Lizenz im PMR446-Band

Häufig gestellte Fragen - PMR1100 Rocktrail

Wie wechsle ich den Kanal am PMR1100?

Drücken Sie einmal die Menütaste (5). Die Kanalnummer blinkt. Verwenden Sie ▲ oder ▼, um einen anderen Kanal (1 bis 8) auszuwählen, und drücken Sie dann die PTT-Taste (13), um zu bestätigen. Beide Geräte müssen auf demselben Kanal sein, um zu kommunizieren.

Wie aktiviere ich die Babyfon-Funktion?

Drücken Sie dreimal die Menütaste (5). Das BABY-Symbol erscheint. Drücken Sie ▲ zum Aktivieren, dann wählen Sie die Empfindlichkeit (1 bis 3) mit ▲/▼. Bestätigen Sie mit PTT. Ein Gerät sendet im VOX-Modus, das andere empfängt auf demselben Kanal und CTCSS-Code.

Wie lade ich den Akku des Walkie-Talkies?

Setzen Sie die Sendeempfänger auf die angeschlossene Ladeschale. Die rote LED zeigt den Ladevorgang an. Die Ladezeit beträgt ca. 12 bis 14 Stunden. Überschreiten Sie diese Zeit nicht, um die Akkulaufzeit nicht zu verkürzen. AAA-Batterien können nicht in der Ladeschale geladen werden.

Was ist die maximale Reichweite des PMR1100?

Die maximale Reichweite beträgt 8 km im freien Gelände ohne Hindernisse. In der Praxis kann sie durch Gebäude, Bäume oder Fahrzeuge verringert werden. Die tatsächliche Reichweite hängt von der Umgebung ab.

Wie verwende ich die VOX-Funktion (sprachgesteuerte Sendung)?

Drücken Sie fünfmal auf Menü (5). Das VOX-Symbol erscheint. Drücken Sie ▲ zum Aktivieren, dann wählen Sie die Empfindlichkeit (1 bis 3) mit ▲/▼. Bestätigen Sie mit PTT. Das PMR sendet automatisch, wenn es Ihre Stimme erkennt. Deaktivieren Sie es, indem Sie "OF" auswählen.

Was tun, wenn die Walkie-Talkies nicht kommunizieren?

Stellen Sie sicher, dass beide Geräte eingeschaltet sind, auf demselben Kanal und demselben CTCSS-Code eingestellt sind (siehe Seite 18). Achten Sie darauf, dass die PTT-Taste beim Senden gedrückt ist. Versuchen Sie, sich zu nähern oder den Kanal zu wechseln, um Störungen zu vermeiden.

Wie reinige ich das PMR1100?

Schalten Sie das Gerät vor der Reinigung aus. Verwenden Sie ein weiches, leicht feuchtes Tuch. Keine Reinigungsmittel oder Lösungsmittel verwenden. Wenn das Gerät nass wird, schalten Sie es aus, entfernen Sie den Akku, wischen Sie das Fach ab und lassen Sie es 24 Stunden trocknen, bevor Sie es wieder verwenden.

Wie lange hält der Akku?

Die Betriebsdauer hängt von der Nutzung ab (Senden, Empfangen, Bereitschaft). Mit einem vollständig geladenen NiMH-Akku kann sie bei mäßiger Nutzung mehrere Tage betragen. Die Akkuanzeige zeigt den Ladestand an. Laden Sie auf, wenn der Akku leer ist.

Wie verwende ich den CTCSS-Code zum Filtern von Kommunikation?

Drücken Sie zweimal die Menütaste (5). Der CTCSS-Code blinkt. Verwenden Sie ▲/▼, um einen Code von 1 bis 38 auszuwählen, oder wählen Sie 0 zum Deaktivieren. Bestätigen Sie mit PTT. Geräte mit demselben Kanal und Code können einander hören, andere werden ignoriert.

Ist das PMR1100 wasserdicht?

Es ist gegen senkrecht fallendes Regenwasser geschützt (IPX2), darf aber nicht in Wasser getaucht werden. Vermeiden Sie Spritzwasser und übermäßige Feuchtigkeit. Wenn das Gerät nass wird, trocknen Sie es sorgfältig ab.

BEDIENUNGSANLEITUNG PMR1100 Rocktrail

PMR Sprechfunkgeräte-Set

DE PMR Sprechfunkgeräte-Set
AT Bedienungsanleitung und
CH Serviceinformationen
FR Set talkie walkie PMR
CH Manuel d'utilisation et informations sur les services
IT Set ricetrasmittenti PMR
CH Istruzioni per l'uso e informationi di servizio
NL PMR portofoon set

Inhaltsverzeichnis....1

1. Wichtige Sicherheitshinweise ....2

1.1 Reinigung 6
1.2 Reparatur und Pflege 6

1. Einführung....7
2. Lieferumfang....8
3. Inbetriebnahme....9

4.1 Gürtelhalter anbringen....9
4.2 Gürtelhalter abnehmen....9
4.3 Akku/Batterien einlegen....10
4.4 Akku herausnehmen....11
4.5 Ladestation vorbereiten....11
4.6 Akku aufladen....12
4.7 Akku-/Batteriezustandsanzeige....13
4.8 Vorderseite des Sprechfunkgerätes 13
4.9 Anzeigen am LCD-Display 14

1. Erste Schritte 15

5.1 Sprechfunkgerät ein-/ausschalten....15
5.2 Lautstärke einstellen....15
5.3 Erste Funkverbindung 16

1. Erweiterte Bedienung ....17

6.1 Funktionstaste 17
6.2 Anderen Kanal einstellen 17
6.3 Selektivruf - CTCSS (Continuous Tone Coded Squelch System)....18
6.4 Kanal überwachen....18
6.5 Babyfon 18
6.6 Rufton....20
6.7 Automatisch senden bei Geräuschen (VOX) 20
6.8 Rauschsperre 21
6.9 Kanalsuchlauf....21
6.10 Zweikanalsuchlauf 22
6.11 Ausschalt-Timer (Stromsparfunktion)....22
6.12 Tastenton....23
6.13 Stoppuhr....23
6.14 Quittungston ein/aus....23
6.15 Tastensperre 24
6.16 Display-Hintergrundbeleuchtung 24
6.17 Tätigkeiten nach Gebrauch 24

1. Ohrhörer-Anschlussbuchse 25
2. Problemlösung....26
3. Technische Daten 27
4. Entsorgung von Altgeräten und Verpackungsmaterialien 28
5. Garantiehinweise 29
6. Konformitätserklärung....30

1. Wichtige Sicherheitshinweise

Hinweis zum Gebrauch dieser Bedienungsanleitung

Vor der ersten Verwendung des Produktes lesen Sie die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie dieses Handbuch sorgfältig für zukünftige Nachschlagezwecke an einem sicheren Ort auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund Nichtbeachtung dieser Bedienungsanleitung, nicht bestimmungsgemäßer Verwendung, eigenmächtiger Umbauten usw.

Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Dieses Symbol weist Sie auf die Gefahr möglicher Gehörschäden hin.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereit gestellt.

Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten.

Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.

Betriebsumgebung

• Stellen Sie die Ladestation auf eine feste, ebene Oberfläche, und stellen Sie keine (schweren) Gegenstände auf die Ladestation oder die Sprechfunkgeräte.
• Betriebstemperatur und Betriebsluftfeuchtigkeit: -20 °C bis 55 °C, max. 85% rel. Feuchte

Achten Sie darauf, dass

- immer eine ausreichende Belüftung gewährleistet ist (stellen Sie die Ladestation nicht in Regale), und lassen Sie mindestens 10 cm Abstand zu allen Seiten;

• keine direkten Wärmequellen (z.B. Heizungen) auf die Ladestation wirken;
• kein direktes Sonnenlicht oder starkes Kunstlicht auf die Ladestation trifft;
• der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und die Ladestation nicht in der Nähe von Wasser betrieben wird, insbesondere darf sie niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben die Ladestation);

- keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben der Ladestation stehen;

- keine Fremdkörper eindringen;

- die Ladestation oder die Sprechfunkgeräte keinen starken Temperaturschwankungen ausgesetzt werden, da sonst Luftfeuchtigkeit kondensieren kann;

Wenn Sie das Produkt nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.

Akkus und Batterien

• Legen Sie Batterien stets polrichtig ein. Versuchen Sie nicht, herkömmliche Batterien wieder aufzuladen und werfen Sie Batterien niemals ins Feuer. Bei unsachgemäßer Handhabung besteht Explosionsgefahr.
• Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät über längere Zeit nicht benutzen.
  • Halten Sie Batterien außerhalb der Reichweite von Kleinkindern.

Vorsicht beim Umgang mit Kabeln

- Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst. Fassen Sie das Steckernetzteil niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen. Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen. Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Verlegen Sie Kabel unfallsicher. Vermeiden Sie Stolperfallen.
- Versuchen Sie nicht, das Gehäuse der Ladestation oder der Sprechfunkgeräte zu öffnen. Dabei würde Ihr Garantieanspruch verfallen.

Verbrennungsgefahr

• Berühren Sie die Antenne niemals, wenn die Antennenisolierung beschädigt ist. Eine Berührung der Antenne mit der Haut kann während des Sendens zu kleinen Verbrennungen führen.
• Batterien und Akkus können Sachschäden und Verbrennungen verursachen, wenn leitende Materialien wie Schmuck, Schlüssel oder Ketten die Kontakte berühren. Das leitende Material kann einen elektrischen Stromkreis bilden (Kurzschluss) und sich stark erhitzen. Handhaben Sie Akkus und Batterien vorsichtig. Insbesondere, wenn Sie diese in einer Tasche, einem Geldbeutel oder einem anderen Behälter mit metallenen Objekten aufbewahren.

Verletzungsgefahr

• Positionieren Sie Ihr Gerät nicht vor oder über dem Airbag Ihres Kraftfahrzeugs. Airbags blasen sich mit großer Wucht auf. Bei einem Unfall kann es sein, dass das Funkgerät mit großer Kraft durch das Auto geschleudert wird und dabei Insassen des Fahrzeugs verletzt.
• Halten Sie mit dem Sprechfunkgerät einen Abstand von mindestens 15 cm zu Herzschrittmachern.
• Schalten Sie Ihr Sprechfunkgerät aus, falls Interferenzen mit medizinischen Geräten auftreten.

Explosionsgefahr

• Tauschen Sie die Batterien niemals in einer potenziell explosionsgefährdeten Umgebung aus. Während des Einsetzens oder Entfernens der Batterien bzw. Akkus kann es zu einem Funkenschlag kommen, der eine Explosion auslöst.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich in einer explosionsgefährdeten Umgebung befinden. Ein Funkenschlag in solchen Gebieten kann eine Explosion oder Brände verursachen. Außerdem kann er zu Verletzungen und sogar zum Tode führen.

Explosionsgefährdete Bereiche sind oft, aber nicht immer eindeutig ausgewiesen. Dazu zählen Tankbereiche, wie z.B. unter Deck bei Schiffen, Kraftstoffüberführungen oder Kraftstoffaufbewahrungsbereiche, Bereiche, in denen die Luft Chemikalien oder Teilchen enthält, wie zum Beispiel Getreide, Staub oder Metallpulver. Alle anderen Bereiche, in denen Sie normalerweise angewiesen werden Ihren Kraftfahrzeugmotor abzuschalten.

- Werfen Sie Batterien bzw. Akkus niemals ins Feuer, da sie explodieren können.

Bestimmungsgemäßer Gebrauch

• Dies ist ein Gerät der Unterhaltungselektronik. Es darf nicht in tropischen Klimaregionen genutzt werden. Es dürfen nur Anschlusskabel und externe Geräte verwendet werden, die sicherheitstechnisch und hinsichtlich elektromagnetischer Verträglichkeit und Abschirmqualität dem vorliegenden Gerät entsprechen.
• Dieses Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards.

Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. Benutzen Sie nur das vom Hersteller angegebene Zubehör.

• Wenn Sie das Gerät nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten.
• In einigen Ländern ist es verboten Ihr Sprechfunkgerät während des Steuerns eines Fahrzeugs zu benutzen. In diesem Fall stoppen Sie Ihr Fahrzeug neben der Straße, bevor Sie es benutzen.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich an Bord eines Flugzeugs befinden und entsprechende Anweisungen erhalten. Die Benutzung des Geräts muss entsprechend den Bestimmungen der Fluglinie oder den Anweisungen der Besatzung erfolgen.
• Schalten Sie Ihr Gerät überall dort aus, wo Aushänge es von Ihnen verlangen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise Geräte, die empfindlich auf Hochfrequenzeinstrahlung reagieren.
• Modifikationen an der Antenne bzw. am Funkgerät können die Gerätespezifizierung verändern und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außerdem das Funkgerät beschädigen.

Berühren Sie die Antenne während einer Übertragung nicht, da dadurch die Reichweite beeinflusst wird.

Gefahren durch Lärmbelästigung

- Vorsicht beim Verwenden des mitgelieferten Ohrhörers. Längeres Hören kann bei voller Lautstärke zu Hörschäden des Benutzers führen.

Kinder und Personen mit Einschränkungen

- Lassen Sie Kinder oder Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen.

• Halten Sie die Batterien von Kleinkindern fern. Bei Verschlucken besteht Erstickungs- und Vergiftungsgefahr.
• Halten Sie auch die Verpackungsfolien fern. Es besteht Erstickungsgefahr.

1.1 Reinigung

• Um das Produkt zu reinigen, trennen Sie es vom Stromnetz und wischen Sie es mit einem weichen, leicht angefeuchteten Tuch ab. Verwenden Sie keine Reinigungs- oder Lösungsmittel oder gar Verdünner, da sie in das Gehäuse gelangen und dauerhafte Schäden verursachen können.
• Reinigen Sie die Batteriekontakte von Zeit zu Zeit mit einem trockenen, flusenfreien Tuch.
• Sollte ein Funkgerät nass werden, schalten Sie es umgehend aus und entnehmen die Akkus bzw. Batterien. Wischen Sie das Innere des Batteriefachs mit einem weichen Tuch trocken. Lassen Sie das Batteriefach 24 Stunden lang geöffnet, damit die eingedrungene Feuchtigkeit verdunsten kann. Nehmen Sie das Gerät erst wieder in Betrieb, nachdem es vollständig getrocknet ist.

1.2 Reparatur und Pflege

Reparaturarbeiten sind erforderlich, wenn das Produkt beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Produktes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, entfernen Sie die Ladestation sofort vom Stromnetz bzw. nehmen die Akkus/Batterien aus dem Sprechfunkgerät. In diesen Fällen darf das Produkt nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse, das Gerät könnte beschädigt werden. Reinigen Sie das Produkt nur mit einem sauberen, trockenen Tuch.

Führen Sie keine eigenhändigen Reparaturarbeiten durch!

Hinweis zur CE-Konformitätserklärung

Dieses Gerät wurde hinsichtlich Übereinstimmung aller relevanten Vorschriften der RTT&E-Richtlinie 1999/5/EC geprüft. Die Konformitätserklärung finden Sie auch am Ende dieser Bedienungsanleitung. Das CE-Zeichen ist im Batteriefach der Sprechfunkgeräte sowie auf der Unterseite der Ladestation zu finden.

2. Einführung

Vielen Dank, dass Sie sich für ein Produkt von Rocktrail entschieden haben.

Ihr PMR-1100 besteht aus zwei Sprechfunkgeräten mit einer maximalen Reichweite von 8 km. Der Betrieb dieser Sprechfunkgeräte ist kostenlos, d.h. Sie müssen keine weiteren Gebühren für den Gebrauch entrichten. Für die Kommunikation zwischen den beiden Sprechfunkgeräten stehen 8 verschiedene Kanäle zur Verfügung. Sie dürfen in jedem Land verwendet werden, wo der Betrieb gestattet ist. Die Sprechfunkgeräte sind gegen leichten Regen geschützt.

Anwendungsbeispiele

Sie können Ihre Funkgeräte überall dort verwenden, wo Sie mit anderen Personen kommunizieren müssen – geschäftlich oder privat. Beispielsweise können Sie mit Mitarbeitern auf dem Firmengelände in Kontakt bleiben oder die Verbindung zu Ihren Kindern im Garten halten. Sofern Sie einen freien und störungsfreier Funkkanal gefunden haben, ist Ihre Kommunikation nur noch durch geografische Hindernisse und die maximale Reichweite begrenzt.

3. Lieferumfang

Nehmen Sie alle vorhandenen Geräte und Zubehörteile aus der Verpackung, und überprüfen Sie, ob alle Komponenten vollständig und unbeschädigt sind:

• 2 Sprechfunkgeräte PMR-1100
- 2 Gürtelhalter
- 1 Ladestation
• 1 Netzteil
- 2 NiMH-Akkupacks
• 2 Ohrhörer mit Mikrofon und PTT-Taste
• Bedienungsanleitung mit Serviceinformationen

Entfernen Sie die Schutzfolie von den Displays (3) der beiden Funkgeräte. Greifen Sie dazu mit dem Fingernagel unter die Lasche, die sich oben links an der Folie befindet. Heben Sie die Lasche an, und ziehen Sie die Folie ab.

Verwahren Sie das Verpackungsmaterial, falls Sie das Produkt einmal verschicken oder transportieren müssen.

4. Inbetriebnahme

Lesen Sie sich vor der Inbetriebnahme die Sicherheitshinweise ab Seite 2 aufmerksam und vollständig durch.

4.1 Gürtelhalter anbringen

1. Um den Gürtelhalter am Gerät anzubringen, schieben Sie die am Gürtelhalter befindliche Nase in das Loch auf der Rückseite des Gerätes. Der Gürtelhalter muss hörbar einrasten.

4.2 Gürtelhalter abnehmen

Um den Akku einzulegen oder herauszunehmen, müssen Sie den Gürtelhalter entfernen.

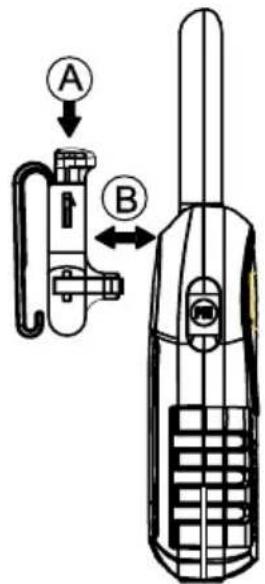

1. Um den Gürtelhalter vom Gerät zu entfernen, drücken Sie oben auf den Gürtelhalter (A), um die Verriegelung freizugeben, und ziehen den Gürtelhalter vom Gerät ab (B).

4.3 Akku / Batterien einlegen

1. Entfernen Sie den Gürtelhalter (siehe Seite 9, Gürtelhalter abnehmen)

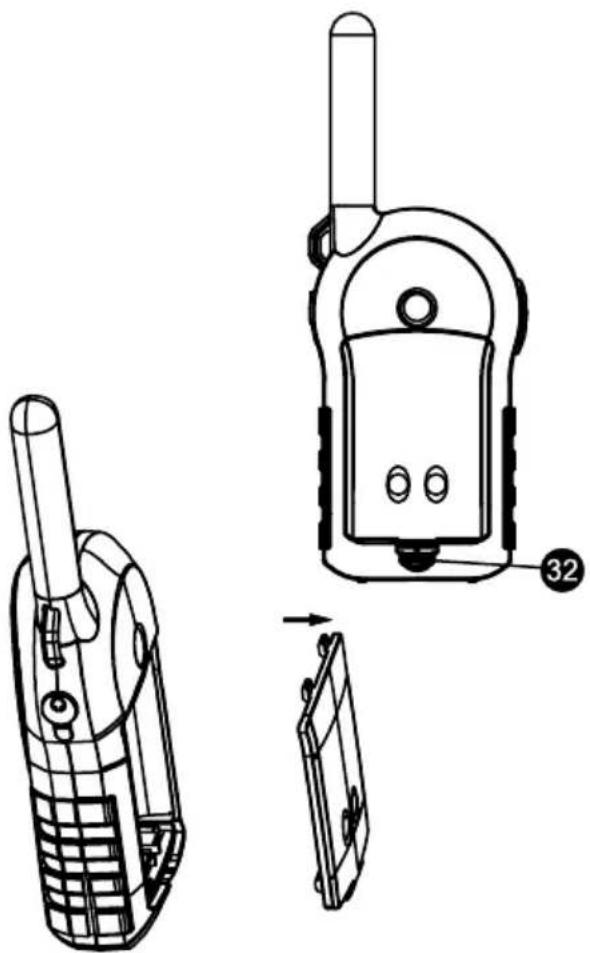

   .2. Drücken Sie die Lasche (32) der Akkufachabdeckung nach oben, und nehmen Sie die Abdeckung ab.

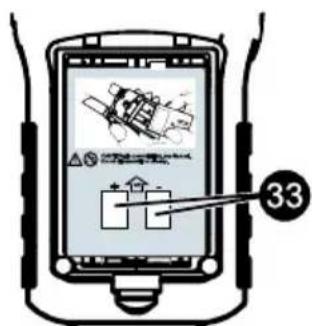

1. Legen Sie die Akkus entsprechend der auf dem Akku und im Batteriefach angegebenen Polarität ein. Die beiden Kontaktstreifen (33) müssen nach außen zeigen, und der über den Kontaktstreifen befindliche Pfeil „UP“ muss nach oben weisen.

Alternativ dazu können Sie drei herkömmliche Alkalibatterien der Größe „AAA“ (oder sogar Akkus der Größe „AAA“) einlegen. Achten Sie auch hier auf die im Batteriefach angegebene Polarität.

1. Schließen Sie das Batteriefach. Setzen Sie die Abdeckung zuerst mit den an der Oberseite befindlichen Nasen in die entsprechenden Aussparungen am Gehäuse des Funkgerätes ein, und klappen Sie die Abdeckung herunter, bis sie einrastet. Bringen Sie den Gürtelhalter wieder an (siehe Seite 9, Gürtelhalter anbringen).

4.4 Akku herausnehmen

Wenn Sie das Funkgerät mit herkömmlichen Alkalibatterien betreiben möchten, müssen Sie den eingelegten Akku herausnehmen. Gehen Sie dazu folgendermaßen vor:

1. Entfernen Sie den Gürtelhalter (siehe Seite 9, Gürtelhalter abnehmen).
2. Drücken Sie die Lasche (32) der Akkufachabdeckung nach oben (siehe Seite 10), und nehmen Sie die Abdeckung ab.
3. Greifen Sie mit dem Fingernagel unter die oben rechts am Akku befindliche Kunststoffnase (weiß), und ziehen Sie den Akku heraus.

4.5 Ladestation vorbereiten

1. Stellen Sie die Ladestation auf eine stabile Oberfläche.
2. Schließen Sie das Kabel des Steckernetzteils an die Stromeingangsbuchse (31) der Ladestation an.
3. Verbinden Sie das Steckernetzteil mit einer stromführenden Netzsteckdose.

Vorsicht!

Achten Sie darauf, dass sich die Netzsteckdose in Reichweite befindet und gut zugänglich ist, damit Sie im Notfall das Steckernetzteil schnell aus der Netzsteckdose ziehen können. Anderenfalls können Kurzschlüsse oder Brände entstehen.

4.6 Akku aufladen

Laden Sie die Akkus der beiden Sprechfunkgeräte vollständig auf, bevor Sie die Geräte in Betrieb nehmen. Der Ladevorgang dauert ca. 12-14 Stunden.

Wenn der Akku in das Sprechfunkgerät eingelegt ist (siehe Seite 10), können Sie ihn mit der Ladestation aufladen.

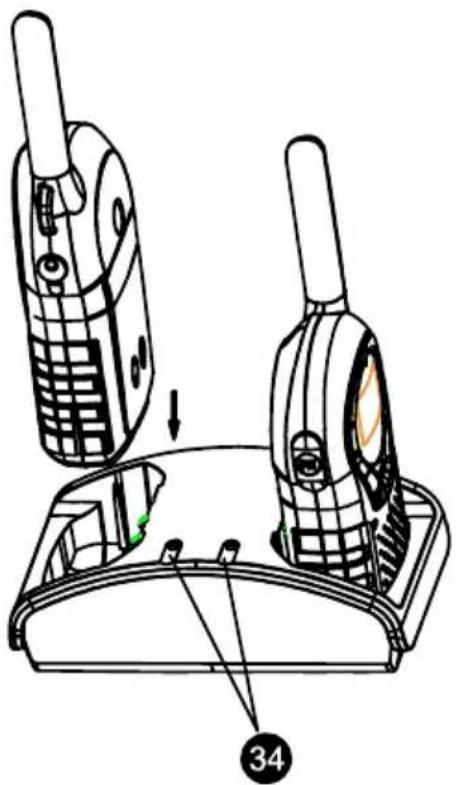

1. Setzen Sie die beiden Sprechfunkgeräte auf die Ladestation (siehe die folgende Abbildung).
2. Die Ladeanzeige (34) auf der Oberseite der Ladestation leuchtet rot, wenn das Sprechfunkgerät richtig eingesetzt wurde und sein Akku geladen wird.

34

Im Display (3) erscheint keine Anzeige, wenn der Akku aufgeladen ist.

Wenn Sie ein Funkgerät mit optionalen Akkus der Größe „AAA“ betreiben, können diese Akkus nicht mit der Ladestation aufgeladen werden. Hierzu benötigen Sie ein optionales Ladegerät für AAA-Akkus.

Achtung! Akku nicht überladen!

Die Ladestation liefert einen zeitlich konstanten Ladestrom. Aus diesem Grund sollten Sie das Sprechfunkgerät nach ca. 12 Stunden von der Ladestation nehmen. Anderenfalls könnte die Lebensdauer des Akkus beeinträchtigt werden.

4.7 Akku-/Batteriezustandsanzeige

Der Ladepegel des Akkus bzw. der Batterien wird bei eingeschaltetem Sprechfunkgerät durch die Anzahl der Balken im Batteriesymbol (15) im Display (3) angezeigt.

8:38 SQL

Akku voll

Akku 2/3 voll

Akku 1/3 voll

Akku leer

Ist der Akku bzw. sind die Batterien nahezu erschöpft, ertönt ein akustisches Signal.

4.8 Vorderseite des Sprechfunkgerätes

Siehe die Abbildung auf der ausklappbaren Umschlagseite.

1	Sende-LED-AnzeigeLeuchtet, wenn die PTT-Taste gedrückt wird und das Gerät sendet.
2	Antenne
3	Display
4	Ohrhörerbuchse (hinter Schutzabdeckung)
5	Funktionstaste ➔Öffnet das Einrichtungsmenü.
6	Taste Abwärts ▼Zum Verringern der Lautstärke.Zum Auswählen der vorigen Menüoption.
7	Taste für Selektivruf ➔
8	Lautsprecher
9	Taste ➔ (Kanalüberwachung/Suche)
10	Mikrofon
11	Taste Aufwärts ▲Zum Erhöhen der Lautstärke.Zum Auswählen der folgenden Menüoption.
12	Tastensperre ➔
13	PTT-TasteDrücken Sie diese Taste, um zu sprechen.
14	EIN/AUS-Taste ➔

4.9 Anzeigen am LCD-Display

Siehe die Abbildung auf der ausklappbaren Umschlagseite.

15	Akkuladepegel
16	EmpfangssymbolWird beim Empfang angezeigt.
17	SendesymbolWird beim Senden angezeigt.
18	Babyfonsymbol
19	VOX-Symbol
20	CTCSS-Code
21	Anruftonsymbol
22	Stoppuhrsymbol
23	Symbol für automatisches Ausschalten (Stromsparfunktion)
24	Quittungstonsymbol
25	Lautstärkensymbol
26	Tastensperrensymbol
27	Rauschsperre
28	Selektivrufsymbol
29	a. Symbol für Kanalsuchlaufb. Symbol für Zweikanalsuchlauf
30	Kanalnummer / Lautstärkepegel

5. Erste Schritte

Um über zwei oder mehr Sprechfunkgeräte kommunizieren zu können, müssen diese auf denselben Kanal und CTCSS-Code eingestellt sein. Außerdem müssen Sie sich in Reichweite befinden (max. 8 km im freien Gelände).

Die Funkverbindung wird über unverschlüsselte Kanäle hergestellt, d.h. dass auch andere Personen, die ein Funkgerät oder einen Empfänger für den eingestellten Kanal besitzen, Ihr Gespräch mithören können. Es stehen maximal 8 Kanäle zur Auswahl.

Vorsicht! Lesen Sie sich vor der Inbetriebnahme die Sicherheitshinweise ab Seite 2 aufmerksam und vollständig durch. Anderenfalls besteht die Gefahr von Sach- oder Personenschäden.

5.1 Sprechfunkgerät ein-/ausschalten

So schalten Sie das Sprechfunkgerät ein

1. Halten Sie die Taste ⏻ (14) mindestens 2 Sekunden lang gedrückt. Es ertönt ein akustisches Signal, und im Display wird der aktuell eingestellte Kanal angezeigt.

Das Gerät befindet sich immer auf Empfang, sofern es eingeschaltet ist und nicht sendet.

So schalten Sie das Sprechfunkgerät aus

1. Halten Sie die Taste ⏻ (14) mindestens 2 Sekunden lang gedrückt. Es ertönt ein akustisches Signal, und das Display erlischt.

5.2 Lautstärke einstellen

16 VOL

1. Drücken Sie die Taste ▲ (11), um die Lautstärke zu erhöhen. Dabei wird der Lautstärkepegel (zwischen 1 und 16) angezeigt.
2. Drücken Sie die Taste ▼ (6), um die Lautstärke zu verringern.

5.3 Erste Funkverbindung

Damit andere Personen Ihre Durchsage empfangen können, müssen Sie beide Sprechfunkgeräte auf denselben Kanal und denselben CTCSS-Code einstellen (siehe Seiten 17 und 18). Bei der ersten Inbetriebnahme sind Kanal 1 und CTCSS-Code 1 auf beiden Sprechfunkgeräten voreingestellt.

Baby VOX 8:38 SQL

1. Drücken Sie die PTT-Taste (13), und halten Sie sie gedrückt. Am Display erscheint das Sendesymbol, das Gerät beginnt zu senden, und Sie können in das Mikrofon sprechen.
   Alle Sprechfunkgeräte, die auf denselben Kanal eingestellt sind und sich in Reichweite befinden, können Ihre Durchsage hören.
2. Lassen Sie die PTT-Taste (13) los, wenn Sie mit Ihrer Durchsage fertig sind.
3. Hören Sie sich die Antwort der Gegenstation an.
4. Bevor Sie wiederum Antworten können, müssen Sie warten, bis die Gegenstation mit dem Sprechen fertig ist. Falls Sie den Quittungston aktiviert haben (siehe Seite 23), sendet das Funkgerät beim Loslassen der PTT-Taste (13) ein Tonsignal. Um zu Antworten, halten Sie wieder die PTT-Taste (13) gedrückt und sprechen in das Mikrofon.

• Drücken 2 oder mehr Benutzer die PTT-Taste (13) gleichzeitig, wird der Empfänger nur das stärkste Signal empfangen bzw. beide Signale überlagern sich, und es kommt zu Störungen. Daher sollten Sie die PTT-Taste (13) nur betätigen, wenn der Kanal frei ist.
• Achten Sie immer auf die maximale Reichweite.
• Halten Sie das Funkgerät mit der Antenne nach oben und das Mikrofon beim Sprechen ca. 10 cm vom Mund entfernt.
• Die maximale Sendezeit ist auf 1 Minute begrenzt. Bei längeren Durchsagen müssen Sie ggf. die PTT-Taste (13) loslassen und erneut drücken, um weitersprechen zu können.

6. Erweiterte Bedienung

6.1 Funktionstaste

Über die Funktionstaste (5) können Sie Ihr Sprechfunkgerät an Ihre persönlichen Bedürfnisse anpassen. In der folgenden Tabelle sind die verschiedenen Funktionen zusammengefasst. Eine Beschreibung dieser Funktionen finden Sie auf der angegebenen Seite.

Funktionstaste	Funktion Detaillierte Beschreibung
Einmal drücken Kanal wechseln Siehe Seite 17
Zweimal drücken CTCSS-Ton wechseln (Selektivruf) Siehe Seite 18
Dreimal drücken Babyfon Siehe Seite 18
Viermal drücken Rufton Siehe Seite 20
Fünfmal drücken Empfindlichkeit für sprachgesteuerte Sendefunktion (VOX)		Siehe Seite 20
Sechsmal drücken	Pegel für Rauschsperre Siehe Seite 21
Siebenmal drücken	Zweikanalsuchlauf Siehe Seite 22
Achtmal drücken Stromsparfunktion (automatisch ausschalten)		Siehe Seite 22
Neunmal drücken	Tastenton ein/aus	Siehe Seite 23
Zehnmal drücken	Stoppuhr	Siehe Seite 23
Elfmal drücken	Quittungston ein/aus	Siehe Seite 23

Wird während der Einstellung 5 Sekunden lang keine Taste betätigt, werden die Änderungen übernommen, und kehrt das Gerät in den Empfangsmodus zurück.

6.2 Anderen Kanal einstellen

Wenn Sie einen anderen Kanal einstellen, müssen Sie dies stets auf beiden Sprechfunkgeräten tun, damit Sie sich mit der Gegenstelle unterhalten können.

1. Drücken Sie die Taste → (5) einmal. Am Display blinkt die aktuelle Kanalnummer.
2. Drücken Sie die Tasten ▲ bzw. ▼, um einen anderen Kanal einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

6.3 Selektivruf - CTCSS (Continuous Tone Coded Squelch System)

Der zweistellige CTCSS-Code ist ein Tonsignal, das das Sprechfunkgerät übermittelt. Zwei Teilnehmer, die denselben Kanal und denselben CTCSS-Code eingestellt haben, können sich gegenseitig hören. Sie können keine anderen Teilnehmer auf diesem Kanal hören, es sei denn, andere Sprechfunkgeräte verwenden ebenfalls diesen CTCSS-Code. Ihr PMR-1100 unterstützt 38 CTCSS-Codes.

8:38 BGL VOLAPO

1. Drücken Sie die Taste (5) zweimal. Am Display blinkt der aktuelle CTCSS-Code.
2. Drücken Sie die Tasten ▲ bzw. ▼, um einen anderen Code einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

• Jedes andere Sprechfunkgerät, das auf den gleichen Kanal und CTCSS-Code eingestellt ist, kann Ihr Gespräch empfangen und mithören.
• Um die CTCSS-Funktion auszuschalten, wählen Sie den Code „0“.

6.4 Kanal überwachen

Sie können im aktuellen Kanal nach schwächeren Signalen suchen. Verwenden Sie dazu die Funktion „Kanal überwachen“.

1. Halten Sie die Taste 📄 (9) gedrückt, um die Kanalüberwachung zu aktivieren.
2. Lassen Sie die Taste (9) los, um die Kanalüberwachung zu beenden.

6.5 Babylon

Sie können Ihr Funkgeräte-Set als Babyfon einsetzen. Dabei überträgt das eine Funkgerät ein Signal, wenn das Baby weint oder ein anderes Geräusch im Raum erkannt wird (VOX). Dieses Sprechfunkgerät selbst empfängt dann keine Signale mehr, um den Schlaf Ihres Babys nicht zu stören.

Um das Signal vom Baby-Sender empfangen zu können, müssen Sie das zweite Sprechfunkgerät auf denselben Kanal und CTCSS-Code einstellen (siehe Seiten 17 und 18).

Bei aktiviertem Babyfon sind die meisten Funktionen des Sprechfunkgerätes (außer Tastensperre, Menü und Ein-/Ausschalten) nicht verfügbar. Sie müssen die Babyfonfunktion deaktivieren, um die anderen Funktionen wieder bedienen zu können.

So aktivieren Sie den Babyfonsender:

Baby 3

1. Drücken Sie die Taste (3) dreimal. Am Display blinkt die aktuelle Vox-Empfindlichkeit. Außerdem leuchtet das BABY-Symbol (18).
2. Drücken Sie die Taste ▲, um die Babyfonfunktion zu aktivieren.
3. Drücken Sie die Tasten ▲ bzw. ▼, um eine andere Empfindlichkeit einzustellen. Die Empfindlichkeit kann auf Werte zwischen 1 (niedrig) und 3 (hoch) eingestellt werden.
4. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

So deaktivieren Sie den Babyfonsender:

Baby OF

1. Drücken Sie die Taste (3) dreimal. Am Display blinkt die aktuelle Vox-Empfindlichkeit. Außerdem leuchtet das BABY-Symbol (18).
2. Drücken Sie die Taste ▼, um die Babyfonfunktion zu deaktivieren. Am Display erscheint die Anzeige „OF“.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

Ist bei aktiviertem Babyfon versehentlich ein Ohrhörer angeschlossen, drücken Sie die PTT-Taste am Ohrhörer, um das Babyfon auszuschalten.

6.6 Rufton

Der Rufton ist ein Tonsignal, das andere Teilnehmer darauf hinweist, dass Sie eine Durchsage machen möchten. Ihr PMR-1100 unterstützt 10 Ruftöne.

Rufton einstellen

1. Drücken Sie die Taste (5) viermal. Am Display leuchtet das Symbol ♩.
2. Drücken Sie die Tasten ▲ bzw. ▼, um einen anderen Rufton einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.
4. Um den Rufton komplett auszuschalten, wählen Sie „OF“

Rufton übermitteln

1. Drücken Sie die Taste (7). Daraufhin wird der Rufton über den aktuellen Kanal übertragen.

6.7 Automatisch senden bei Geräuschen (VOX)

Diese Funktion arbeitet ähnlich wie die Freisprecheinrichtung Ihres Handys. Das Sprechfunkgerät schaltet auf Senden um, sobald es Ihre Stimme (oder ein anderes Geräusch in Ihrer Umgebung) erkennt. So können Sie Ihre Durchsage machen, ohne die PTT-Taste (13) zu betätigen. Wenn Sie sich in einer lauten oder windigen Umgebung befinden, sollten Sie diese Funktion nicht verwenden.

1. Drücken Sie die Taste (5) fünfmal. Am Display blinkt die aktuelle Vox-Empfindlichkeit. Außerdem leuchtet das VOX-Symbol (19).
2. Drücken Sie die Taste ▲, um die VOX-Funktion zu aktivieren.
3. Drücken Sie die Tasten ▲ bzw. ▼, um eine andere Empfindlichkeit einzustellen. Die Empfindlichkeit kann auf Werte zwischen 1 (niedrig) und 3 (hoch) eingestellt werden. Wählen Sie den Wert „OF“, wird die VOX-Funktion deaktiviert.
4. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

• Wenn Sie bei aktivierter VOX-Funktion die PTT-Taste (13) drücken, wird diese deaktiviert.
• Wenn Sie bei aktivierter VOX-Funktion einen der mitgelieferten Ohrhörer an das Sprechfunkgerät anschließen (siehe Seite 25), wird die VOX-Funktion deaktiviert.

6.8 Rauschsperre

Mit der einstellbaren Rauschsperre können Sie die Empfangsempfindlichkeit Ihres Sprechfunkgeräts anpassen. Signale oberhalb des eingestellten Pegels (Grenzwertes) werden empfangen, Signale unterhalb des Pegels unterdrückt, Sie können den Pegel der Rauschsperre absenken, um schwächere Signale zu empfangen. Es werden 4 Stufen unterstützt: Stufe 1 ist die niedrigste Rauschsperre und dient zum Empfang sehr schwacher Signale. Stufe 4 ist die restriktivste: Sie empfangen nur sehr starke Signale. Störungen von schwächeren Sendern werden ausgeblendet.

4 == SQL

1. Drücken Sie die Taste (5) sechsmal. Am Display blinkt der aktuelle Pegel der Rauschsperre.
2. Drücken Sie die Tasten ▲ bzw. ▼, um einen anderen Pegel einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

Bei einem niedrigen Pegel (hohe Empfindlichkeit) ist es normal, dass im Hintergrund ab und zu Störgeräusche zu hören sind.

6.9 Kanalsuchlauf

Der Kanalsuchlauf durchsucht in einer Endlosschleife alle Kanäle nach aktiven Sendern.

Baby VOX 6 -- SQL

1. Drücken Sie die Taste (9) um den Kanalsuchlauf zu starten. Daraufhin leuchtet das Symbol des Kanalsuchlauf (29) auf.
2. Wurde auf einem der Kanäle ein Signal gefunden, drücken Sie die PTT-Taste (13), um den Kanalsuchlauf zu unterbrechen und auf dem aktiven Kanal kommunizieren zu können. Anderenfalls wird der Suchlauf nach 5 Sekunden wieder aufgenommen.
3. Drücken Sie die Taste ▲ bzw. ▼, um den aktuellen Kanal zu überspringen und den Suchlauf fortzusetzen.
4. Drücken Sie die Taste 📂 (9) erneut, um den Kanalsuchlauf zu beenden.

Wenn Sie den Kanalsuchlauf starten und den CTCSS-Code „0" eingestellt haben, sucht Ihr Sprechfunkgerät nach allen verfügbaren Signalen (mit oder ohne CTCSS-Code).

Wenn Sie den Kanalsuchlauf starten und einen der CTCSS-Codes 1 bis 38 eingestellt haben, sucht Ihr Sprechfunkgerät nur nach Signalen mit CTCSS-Code. Sender, die keinen CTCSS-Code ausstrahlen, werden ignoriert.

6.10 Zweikanalsuchlauf

Normalerweise ist Ihr Sprechfunkgerät immer nur auf einem Kanal (ggf. mit CTCSS-Code) empfangsbereit. Der Zweikanalsuchlauf dient zur Überwachung eines zweiten Kanals mit CTCSS-Code. Wird auf dem zweiten Kanal ein Sender empfangen, können Sie innerhalb von 5 Sekunden die PTT-Taste (13) drücken, um die Durchsage zu beantworten.

So aktivieren Sie den Zweikanalsuchlauf:

5:32 BOL TO VOLAPO

1. Drücken Sie die Taste →(5) siebenmal. Am Display erscheint das Symbol für den Zweikanalsuchlauf D.
2. Drücken Sie die Tasten ▲ bzw. ▼, um den zweiten Kanal einzustellen, den Sie überwachen möchten.
3. Drücken Sie die Taste →, um den ausgewählten Kanal zu bestätigen und die Auswahl für den CTCSS-Code anzuzeigen.
4. Drücken Sie die Tasten ▲ bzw. ▼, um den CTCSS-Code einzustellen.
5. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

So deaktivieren Sie den Zweikanalsuchlauf:

OF OF

1. Drücken Sie die Taste (5) siebenmal.
2. Drücken Sie die Tasten ▲ bzw. ▼, bis der Wert „OF" angezeigt wird.

6.11 Ausschalt-Timer (Stromsparfunktion)

Wenn Sie den Ausschalt-Timer aktiviert haben, schaltet sich das Sprechfunkgerät automatisch nach der eingestellten Zeit aus.

12 hr APO

1. Drücken Sie die Taste (5) achtmal. Am Display blinkt die aktuelle Wartezeit zum Ausschalten.
2. Drücken Sie die Tasten ▲ bzw. ▼, um eine andere Wartezeit einzustellen.
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

Sie können eine Wartezeit zwischen 1 und 12 Stunden einstellen. Wenn Sie z.B. zu Arbeitsbeginn „8“ einstellen, schaltet sich das Sprechfunkgerät bei Feierabend automatisch aus. Oder wählen Sie den Wert „OF“, um die Stromsparfunktion zu deaktivieren.

6.12 Tastenton

Normalerweise hören Sie ein akustisches Signal, wenn Sie eine Taste betätigen.

1. Drücken Sie die Taste (8) neunmal. Am Display blinkt die aktuelle Tastentoneinstellung.
2. Drücken Sie die Tasten ▲ bzw. ▼, um den Tastenton ein(„ON“) oder auszuschalten („OF“).
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

6.13 Stoppuhr

Ihr PMR-1100hat besitzt eine Stoppuhrfunktion zur Zeitmessung (Minuten: Sekunden).

00:00 00:00 BOL VOLAPO

1. Drücken Sie die Taste (5) zehnmal. Am Display wird der Zeitzähler angezeigt.
2. Drücken Sie die Taste ▲, um die Zeitmessung zu starten.
3. Drücken Sie die Taste ▲ noch einmal, um die Zeitmessung vorübergehend anzuhalten. Der Zeitzähler läuft im Hintergrund weiter. Drücken Sie die Taste ▲ erneut, um mit der Zeitmessung fortzufahren.
4. Drücken Sie bei angehaltener Zeitmessung die Taste ▼, um den Zeitzähler zurückzusetzen.

Sie müssen die Messung nach dem Aktivieren der Funktion bzw. dem Zurücksetzen des Zeitzählers innerhalb von 5 Sekunden starten. Anderenfalls kehrt das Gerät auf Empfang zurück.

6.14 Quittungston ein/aus

Wenn Sie nach dem Senden die PTT-Taste (13) loslassen, wird ein Quittungston gesendet, um das Ende der Durchsage zu bestätigen. Sie können diesen Quittungston bei Bedarf deaktivieren.

ON Baby VOX VOLAPO

1. Drücken Sie die Taste (5) elfmal. Am Display blinkt die aktuelle Quittungstoneinstellung.
2. Drücken Sie die Tasten ▲ bzw. ▼, um den Quittungston ein- („ON“) oder auszuschalten („OF“).
3. Drücken Sie die PTT-Taste (13), um die neue Einstellung zu bestätigen.

6.15 Tastensperre

Mit der Tastensperre können Sie verhindern, dass durch versehentliches Drücken von Tasten gewisse Geräteeinstellungen geändert werden. Die Tastensperre gilt nicht für die Tasten (9), (14), (7) (12) sowie die PTT-Taste (13).

So aktivieren Sie die Tastensperre

1. Halten Sie die Taste ☉ (12) 3 Sekunden lang gedrückt. Am Display erscheint das Symbol für die Tastensperre (26).

So deaktivieren Sie die Tastensperre

1. Halten Sie die Taste ☉ (12) erneut 3 Sekunden lang gedrückt. Das Symbol für die Tastensperre (26) erlischt.

6.16 Display-Hintergrundbeleuchtung

Das Display des Sprechfunkgerätes besitzt eine Hintergrundbeleuchtung, damit Sie das Gerät auch problemlos im Dunkeln bedienen können. Die Hintergrundbeleuchtung schaltet sich automatisch ein, wenn Sie eine beliebige Taste betätigen (ausgenommen der PTT-Taste (13) und der Taste ●) (7)).

Die Hintergrundbeleuchtung erlischt nach 5 Sekunden automatisch.

6.17 Tätigkeiten nach Gebrauch

Nachdem Sie Ihre Sprechfunkgeräte benutzt haben, sollten Sie sie wieder aufladen, um sie für den nächsten Einsatz wieder voll betriebsbereit zu haben. Gehen Sie dazu wie auf Seite 12 beschrieben vor.

7. Ohrhörer-Anschlussbuchse

Sie können Ihre Sprechfunkgeräte mit den mitgelieferten Ohrhörern verwenden.

Der Ohrhöreranschluss (4) befindet sich unter einer Gummiabdeckung.

Vorsicht!

Bevor Sie den Ohrhörer anschließen, regeln Sie unbedingt die Lautstärke herunter (siehe Seite 15). Anderenfalls besteht die Gefahr, dass Sie Ihr Gehör durch den sehr hohen Ohrhörerpegel schädigen. Wir empfehlen Ihnen, zunächst den Lautstärkepegel 4 einzustellen und ggf. zu erhöhen.

1. Um den Ohrhörer anzuschließen, öffnen Sie die Gummiabdeckung über dem Ohrhöreranschluss (4).
2. Verbinden Sie den 2,5-mm-Klinkenstecker des Ohrhörers mit der Ohrhörerbuchse (4).
3. Befestigen Sie das Kabel des Ohrhörers mithilfe der am Kabel befindlichen Klammer an einem Kleidungsstück, und setzen Sie den Hörer in Ihre Ohrmuschel ein.

Die silberne PTT-Taste am Ohrhörer funktioniert genauso wie die PTT-Taste (13) am Sprechfunkgerät. Beim Verwenden der PTT-Taste des Ohrhörers sprechen Sie in das Mikrofon auf der Rückseite der silbernen PTT-Taste des Ohrhörerkabels.

Achtung!

Schließen Sie keinesfalls andere Kopfhörer oder Ohrhörer an. Anderenfalls kann das Sprechfunkgerät ernsthaft beschädigt werden.

8. Problemlösung

Die meisten Probleme können Sie selbst anhand der folgenden Tabelle lösen. Falls das Problem nach Durcharbeiten dieser Ansätze fortbesteht, wenden Sie sich an unsere Service-Hotline (siehe Seite 29). Führen Sie keine eigenhändigen Reparaturarbeiten durch!

Problem Lösung
Sprechfunkgerät lässt sich nicht einschalten	Halten Sie die Taste Ein/Aus (14) mindestens 2 Sekunden lang gedrückt.Laden Sie den Akku des Sprechfunkgeräts auf, oder setzen Sie aufgeladene Batterien ein. Siehe Seite 10.
Keine Übertragung	Stellen Sie auf beiden Sprechfunkgeräten denselben Kanal und ggf. denselben CTCSS-Code ein. Siehe Seite 18.Halten Sie die PTT-Taste (13) vollständig gedrückt, während Sie sprechen.Wenn die Übertragung gestört ist, wechseln Sie auf einen anderen Kanal. Siehe Seite 17.
Geringe Reichweite, Störgeräusche bei der Übertragung	Die Reichweite hängt von der Umgebung ab. Stahlkonstruktionen, Betongebäude oder die Benutzung in Kraftfahrzeugen verringern die Reichweite. Bewegen Sie sich an einen Ort, an dem Sie möglichst freien Sichtkontakt zum Empfänger haben.
Empfang gestört	Entfernen Sie sich von möglichen elektromagnetischen Störquellen (Hochspannungsleitungen, Maschinen mit Elektromotor usw.).Verwenden Sie einen höheren Wert für die Rauschsperre. Siehe Seite 21.Versuchen Sie, ob die Kommunikationsqualität auf einem anderen Kanal besser ist. Siehe Seite 17.

9. Technische Daten

Kanäle 8

Anzahl CTCSS-Codes 38

Frequenzbereich 446,00625 MHz – 446,09375 MHz

Reichweite max. 8 km (freies Gelände)

Stromversorgung NiMH-Akkupack oder

Sendeleistung <= 500 mW effektive Strahlungsleistung

Modulation FM, F3E

Kanalabstand 12,5 kHz

Netzteil für Ladestation Eingang: 230 V\~ / 50Hz

Ausgang: 9 V= / 200mA

Abmessungen Sprechfunkgeräte mit Antenne 59 x 155 x 30 mm

Ladestation 119 x 42 x 66 mm

Steckernetzteil 42 x 59 x 70 mm

Kabellänge des Steckernetzteils 1,75 m

Gewicht Sprechfunkgeräte mit Akku: 127 g

Sprechfunkgeräte ohne Akku: 90 g

Ladestation: 78 g

Netzteil: 152 g

Umgebung Betrieb: -20 °C bis 55 °C, max. 85% rel. Feuchte

Lagerung: -30 °C bis 70 °C, max. 90% rel. Feuchte

IP-Norm IPX2-Schutz gegen schräg einfallendes Tropfwasser (15°)

Herstellungsjahr 2010

Frequenztabelle CTCSS-Code
Kanal	Frequenz (MHz)	Code	Frequenz (Hz)	Code	Freq. (Hz)	Code	Freq. (Hz)	Code	Freq. (Hz)
1	446,00625	0	Deaktiviert	10	94,8	20	131,8	30	186,2
2	446,01875	1	67,0	11	97,4	21	136,5	31	192,8
3	446,03125	2	71,9	12	100,0	22	141,3	32	203,5
4	446,04375	3	74,4	13	103,5	23	146,2	33	210,7
5	446,05625	4	77,0	14	107,2	24	151,4	34	218,1
6	446,06875	5	79,7	15	110,9	25	156,7	35	225,7
7	446,08125	6	82,5	16	114,8	26	162,2	36	233,6
8	446,09375	7	85,4	17	118,8	27	167,9	37	241,8
		8	88,5	18	123,0	28	173,8	38	250,3
		9	91,5	19	127,3	29	179,9

10. Entsorgung von Altgeräten und Verpackungsmaterialien

Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Das abgebildete Zeichen ist im Batteriefach der Sprechfunkgeräte sowie auf der Unterseite der Ladestation zu finden.

Mit der ordnungsgemäßen Entsorgung des alten Gerätes und der Verpackung vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesundheit. Weitere Informationen zur vorschriftsmäßigen Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Produkt erworben haben.

Wir sind gemäß der Regelungen der Verpackungsverordnung dazu verpflichtet, Verpackungen unserer Produkte, die nicht das Zeichen eines Systems der flächendeckenden Entsorgung (wie etwa dem „Grünen Punkt“ der Duales System Deutschland AG) tragen, zurückzunehmen und für deren Wiederverwendung oder Entsorgung zu sorgen. Zur weiteren Klärung der Rückgabe setzen Sie sich bei solchen Produkten mit uns über die Service-Hotline in Verbindung (siehe Seite 29). Wir nennen Ihnen dann eine kommunale Sammelstelle oder ein Entsorgungsunternehmen in Ihrer Umgebung, die die Verpackungen kostenfrei entgegennehmen.

Akkus und Batterien:

Verbrauchte Akkus bzw. Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

11. Garantiehinweise

36 Monate Garantie ab Kaufdatum

Sehr geehrter Kunde,

vielen Dank für Ihre Entscheidung ein Rocktrail Produkt zu erwerben.

Bitte lesen Sie vor Inbetriebnahme Ihres Rocktrail Produktes sorgfältig die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.

Für den Fall, dass eine telefonische Lösung nicht möglich ist, erhalten Sie eine Bearbeitungsnummer (RMA), welche Sie bitte inkl. einer Kopie des Kaufbeleges dem Gerät beilegen. Nachdem Sie das Gerät transportsicher und neutral verpackt haben, senden Sie es bitte, mit der RMA außen am Päckchen vermerkt, zur Garantieabwicklung an die Adresse, welche Ihnen unser Hotlinemitarbeiter nennt.

Nach Erhalt des Gerätes, beseitigen wir vorhandene Herstellungs- und Materialfehler kostenlos.

Aktuelle Informationen und Antworten auf die am häufigsten gestellten Fragen erhalten Sie im Internet unter: www.rocktrail.org

Diese Garantie gilt in Deutschland, Österreich und der Schweiz.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Hotline-Nummer Deutschland: 01805-043311 0,14 €/Min., Festnetz der T-COM/ Mobilfunktarife abweichend Hotline-Nummer Österreich: 01-79576009 Hotline-Nummer Schweiz: 044 – 5118291

(Bitte halten Sie Ihre Seriennummer bereit!)

Hersteller:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.rocktrail.org

12. Konformitätserklärung

CE

Soest, 29. of Nov. 2009

Soest, 29. of Nov. 2009

Soest, 29. of Nov. 2009

Batterij 2/3 geladen.

Batterij 1/3 geladen.

Batterij leeg.

Soest, 29. of Nov. 2009
