BEDIENUNGSANLEITUNG 12 CHANNEL MUSIC MIXER Skytec

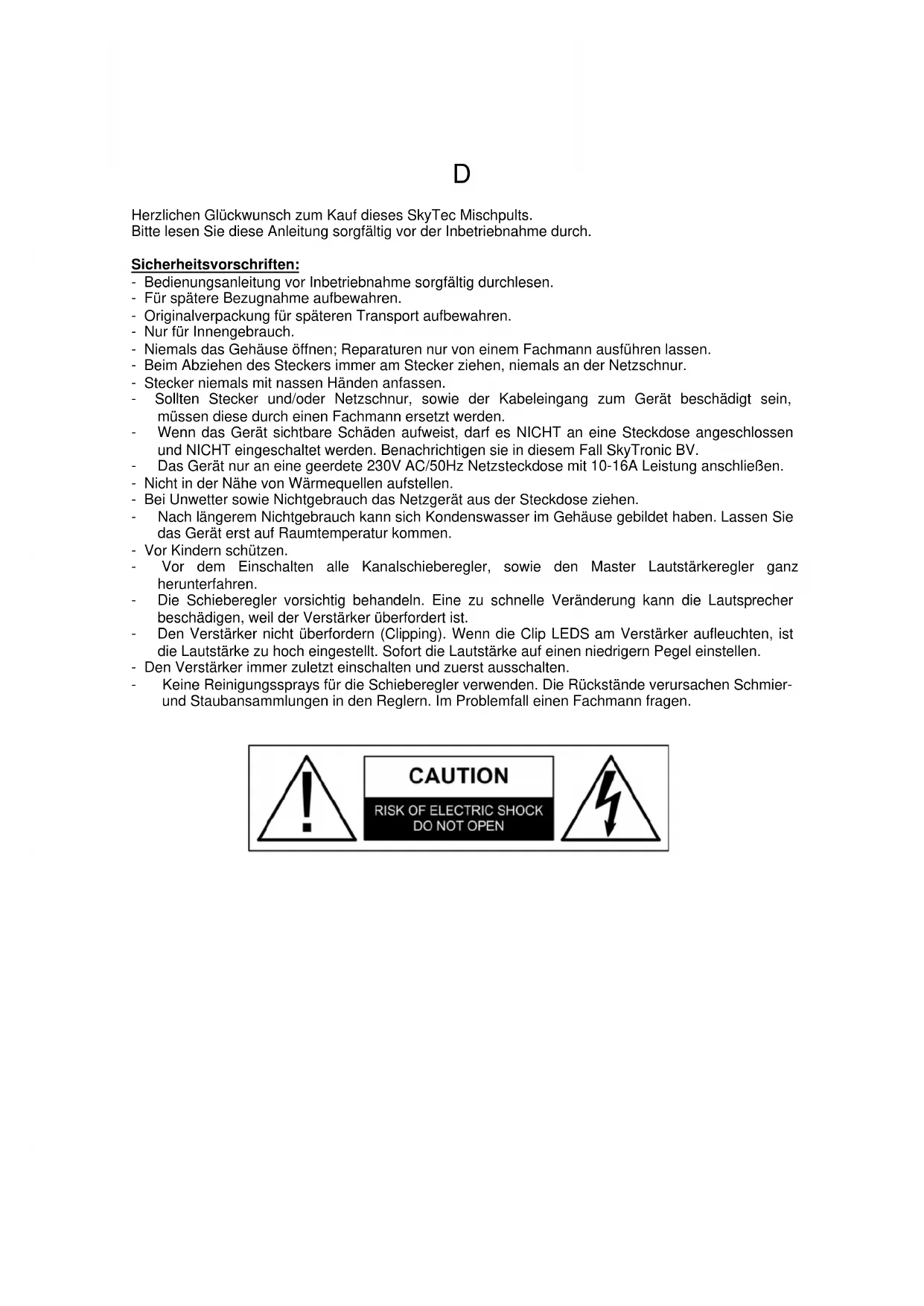

Herzlichen Glückwunsch zum Kauf these SkyTec Mischpults.
Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch.

Sicherheitsvorschriften:

• Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen.
• Für spätere Bezugnahme aufbewahren.
• Originalverpackung fur späteren Transport aufbewahren.
• Nur für Innengebrauch.
• Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführten halten.
• Beim Abziehen des Steckers immer am Steckerziehen, niemals an der Netzschnur.
• Stecker niemals mit nassen Händen anfassen.
• Sollten Stecker und/oder Netzschnur, sowie der Kabelingang zum Gerät beschädigt sein, müssen diese durch einen Fachmann ersetzt werden.
• Wenn das Gerät sightbare Schäden aufweist, dart es NICT an eine Steckdose angeschlossen und NICT eingeschaltet werden. Benachrichtigen sie in thisem Fall SkyTronic BV.
  Das Gerat nur an eine geerdete 230V AC/50Hz Netzsteckdose mit 10-16A Leistung anschlieben.
• Nicht in der Höhe von Wärmequellen aufstellen.
• Bei Unwetter sowie Nichtgebrauch das Netzgerät aus der Steckdoseziehen.
• Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben. Lassen Sie das Gerät erst auf Raumtemperaturkommen.
• Vor Kindern schützen.
  Vor dem Einsatz alle Kanalschieberegler, sowie den Master Lautstärkeregler ganz herunterfahren.
  Die Schieberegler vorsichtig behavein. Eine zu schnelle Veränderung kann die Laatsprecher beschädig, weil der Versteller überforderdert ist.
• Den Verstärker nicht überfordern (Clipping). Wenn die Clip LEDs am Verstärker aufleuchten, ist die Lautstärke zu hoch eingestellt. Sofort die Lautstärke auf einen niedrigern Pegel einstellen.
• Den Verständiger immer zuletzt einschalten und zuerst ausschalten.
  Keine Reinigungssprays fur die Schieberegler verwenden. Die Rückstände verursachen Schmierund Staubansammlungen in den Reglern. Im Problemfall einen Fachmann Fragen.

BESCHREIBUNG

Abb.1

1. XLR Mikrofoneingang für symmetrische und asymmetrische Signale.
2. 6,3 mm Line Eingang für symmetrische und asymmetrische Signale.
3. 6,3 mm Line Insert Buchse, + SPITZE Eingang, - RING Ausgang.
4. Überlastanzeige des Eingangssignals für jeder Kanal.
5. Gain Regler für jeder Kanal mit einem Regelbereich von 40 dB.
6. Hochpassfilterschalter: Filter den Frequenzbereich unter 100 Hz Heraus.
7. Hochtonpegelregler mit einem Regelbereich von ± 15 dB auf der 10kHz Frequenz.
8. Einstellung der mittleren Frenzen in einem Regelbereich von 350 Hz - 8 kHz.
9. Mitteltonpegelregler mit einem Regelbereich von ± 15 dB auf einer Frequenz von 350Hz - 8kHz
10. Tieftonpegelregler mit einem Regelbereich von ± 15 dB auf der 100Hz Frequenz.
11. AUX 1 Pegelregler fur jedem Kanal: Regelt den Pegel vom AUX 1 Bus fur jedem Kanal.
12. AUX 2 Pegelregler für jeder Kanal: Regelt den Pegel vom AUX 2 Bus und vom Effektpegel für jeder Kanal.
13. Lautstärkeregler für jeder Kanal: Stellt die Lautstärke zwischen links und rechts vom Hauptausgangskanal ein.
14. Pause Taste: Für Pausenbetrieb diese Taste drucken. Zum Weiterspielen erneut drucken.
15. Lautstärkepegelregler: Stellt die Lautstärke vom Hauptausgangskanal zwischen links und rechts ein.
16. Symmetrischer XLR Ausgang linker Kanal, +4 dB.
17. Asymmetrischer 6,3mm Klinkenausgang linker Kanal, +4 dB.
18. Asymmetrischer 6,3mm Klinkenausgang linker Kanal, -10 dB.
19. Symmetrischer XLR Ausgang rechter Kanal, +4 dB.
20. Asymmetrischer 6,3mm Klinkenausgang rechter Kanal, +4 dB.
21. Asymmetrischer 6,3mm Klinkenausgang rechter Kanal, -10 dB.
22. Symmetrischer XLR Ausgang AUX 1 Kanal, +4 dB.
23. Asymmetrischer 6,3mm Klinkenausgang AUX 1 Kanal, +4 dB.
24. Asymmetrischer 6,3mm Klinkenausgang AUX 1 Kanal, -10 dB.
25. Symmetrischer XLR Ausgang AUX 2 Kanal, +4 dB.
26. Asymmetrischer 6,3mm Klinkenausgang AUX 2 Kanal, +4 dB.
27. Asymmetrischer 6,3mm Klinkenausgang AUX 2 Kanal, -10 dB.
28. VU Meter: Gibt den Ausgangspiegel vom linken und rechten Hauptbus wieder.
29. VU Meter Schalter: Schaltet zwischen der Anzeige des linken Verstärkerkanals und dem linken Hauptbusausgangssignal um.
30. VU Meter Schalter: Schaltet zwischen der Anzeige des rechten Verständerkanals und dem rechten Hauptbusausgangssignal um.
31. Effect Zeit: Digitalanzeiger: 1-16 Stufen
32. Schaltet die Effektzeit um eine Stufe higher
33. Schaltet die Effektzeit um eine Stufe herunter
34. Effect Feedback 6,3 mm Eingang.
35. 6,3 mm Klinkenausgang für Stereokopfhörer.
36. Pegelregler fur den Stereokopfhorer.
37. Effect Pegelregler fur die hohen Freqenzen, ± 12 dB Regelbereich auf der Freqenz 3,5kHz
38. Effect Pegelregler für die tiefen Frenzen, ± 12 dB Regelbereich auf der Frenzq 100 Hz.
39. Effect Regler fur die Dauer des Echos.
40. Lautstärkeregler für die Effekte: Stellt die Lautstärke des Hauptausgangskanals zwischen links und rechts ein.
41. Lautstärkegegelregler für die Effekte: Stellt die Signalstärke am Hauptausgang für die linke und rechte Seite ein.
42. Doppelter 7-Band Equalizer: separat fur den rechten und linken Kanal. 63 Hz 160 Hz 400 Hz 1 kHz 2,5 kHz 6,3 kHz 16 kHz (@ ± 12 dB)
43. Pegelregler für den linken Kanal: Regelt den Ausgangspegel zum linken Veränderer und den Pegel am Hauptausgang.
44. Pegelregler für den rechten Kanal: Regelt den Ausgangspegel zum rechten Veränderer und den Pegel am Hauptausgang.
45. AUX 1 Pegelregler: Stellt die Pegelstärke vom AUX 1 Kanal ein.
46. AUX 2 Pegelregler: Stellt die Pegelstärke vom AUX 2 Kanal ein.
47. LED Anzeige der +48V Phantom Speisung

Abb.2

1. Hauptschalter (Ein/Aus).
2. Sicherungsfach.
3. Netzversorgung, muss an eine Netzsteckdose angeschlossen werden.
4. Verbinder (L/R) zum Anschluss des linken Kanals an einen Verstärker.
5. Verbinder (L/R) zum Anschluss des rechten Kanals an einen Veränderk.
6. Kuhlventilator: Wenn die Innentemperatur 50^ übersteigt, schaltet sich automatisch der Ventilator ein.

TECHNISCHE DATEN

Ausgangsleistung: 2x 350 W @ 4 Ohm
Ausgangsleistung: 2x 250 W @ 8 Ohm
Frequenzbereich: 20 - 20.000 Hz (±2 dB)
Eingang Mikro: -60 dBu
Eingang Line: -10 dBu
Eingang Line Insert: -10 dBu
Eingang Effect Return: -10 dBu
Ausgang Master: +4 dB @ 150 Ohm
Ausgang Aux: +4 dB @ 150 Ohm
Ausgang Effect Send: -10 dBu @ 10 kOhm
Equalizer High: ±15 dB @ 10 kHz
Equalizer Mid: ±15 dB @ 350 - 8000 Hz
Equalizer Low: ±15 dB @ 100 Hz
Equalizer Ausgang: ±12 dB @ 63, 160, 400, 1k, 2.5k, 6.3k, 16kHz
Verzerrung (THD): < 0,1%
Anschlusspannung: 230 VAC / 50 Hz
Abmessungen 8 Kanal (BxHxT): 530 x 180 x 475 mm
Abmessungen 12 Kanal (BxHxT): 665 x 180 x 475 mm
Gewicht 8 Kanal: 17,5 kg
Gewicht 12 Kanal: 21,5 kg
- Technische und Designänderungen ohne Voranmeldung vorbehalten.

Repairien Sie das Gerät niemals selbst undnehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch.

Der Garantieanspruch verfallt ebenfalls bei Unfallen und Schaden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitseinweise in dieser Anleitung entstanden sind.

SkyTronic BV ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der

Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.
