BEDIENUNGSANLEITUNG EBA Multi 5 X ST TECHWOOD

Montage-und Bedienungsanleitung

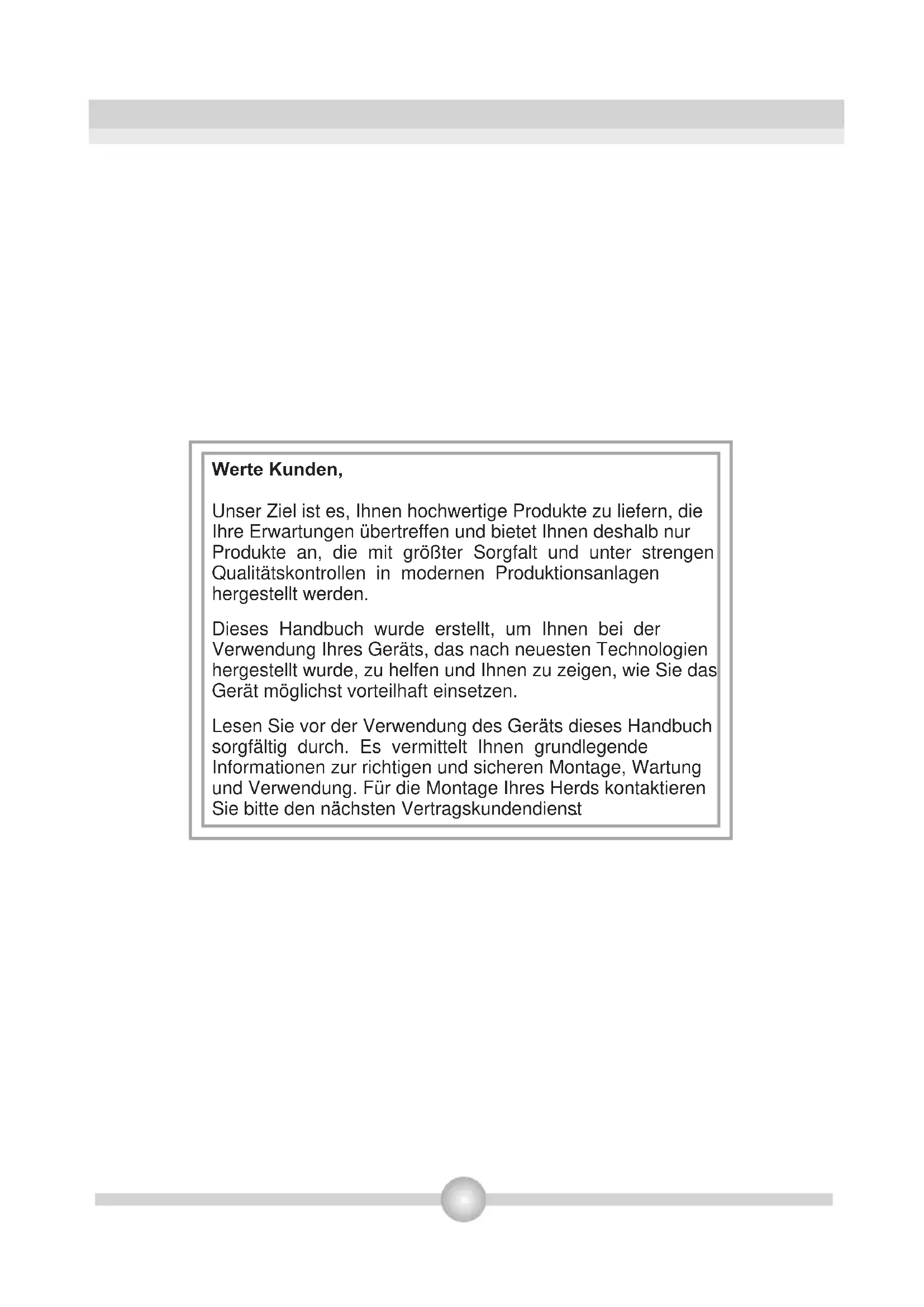

EBA Multi 5X ST / BAIXWerte Kunden Unser Ziel ist es, Ihnen hochwertige Produkte zu liefern, die Ihre Erwartungen übertreffen und bietet Ihnen deshalb nur Produkte an, die mit größter Sorgfalt und unter strengen Qualitätskontrollen in modernen Produktionsanlagen hergestellt werden. Dieses Handbuch wurde erstellt, um Ihnen bei der Verwendung Ihres Geräts, das nach neuesten Technologien hergestellt wurde, zu helfen und Ihnen zu zeigen, wie Sie das Gerät möglichst vorteilhaft einsetzen. Lesen Sie vor der Verwendung des Geräts dieses Handbuch sorgfältig durch. Es vermittelt Ihnen grundlegende Informationen zur richtigen und sicheren Montage, Wartung und Verwendung. Für die Montage Ihres Herds kontaktieren Sie bitte den nächsten Vertragskundendienst

1- Vorstellung des produkts / abmessungen

3- Installation und vorbereitungen für die verwendung

4- Verwendung des herds

5- Reinigung und wartung des herds

6- Wartung und transport1

TEIL 1: VORSTELLUNG DES PRODUKTS / ABMESSUNGEN

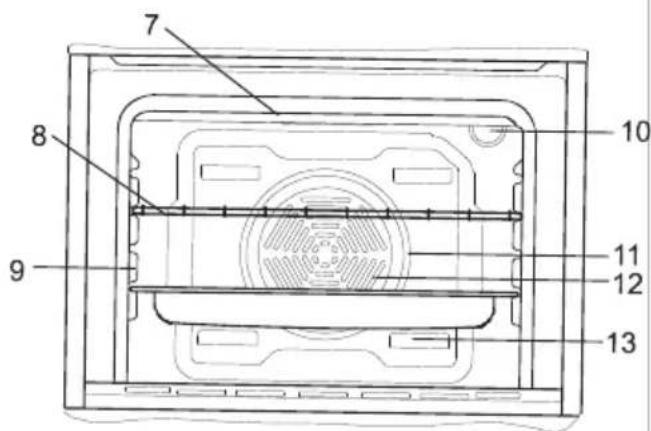

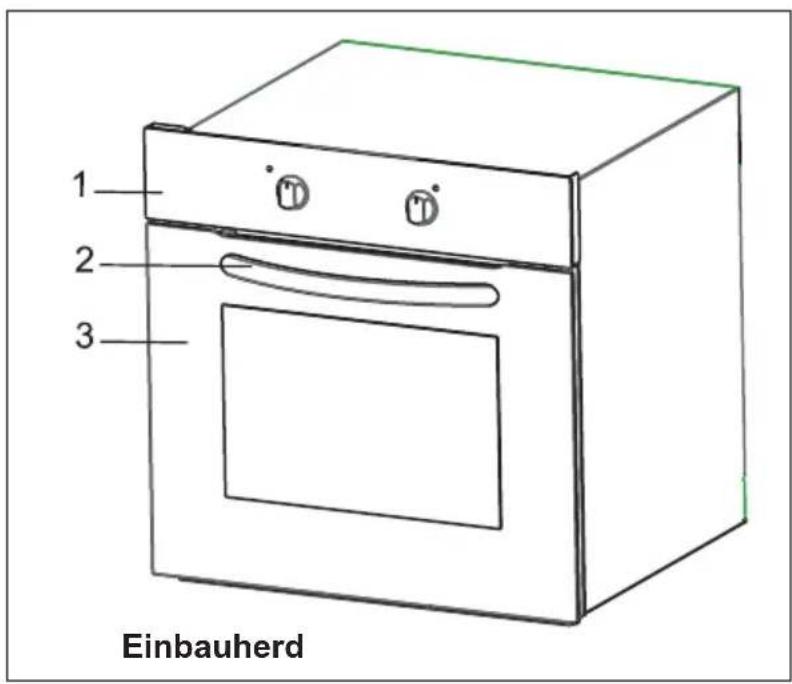

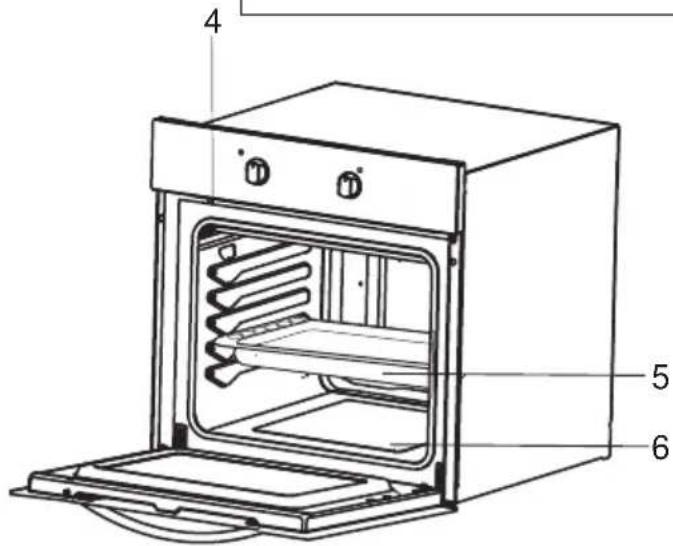

LISTE DER BESTANDTEILE

Bedienfeld Handgriff Backraumtür Türverriegelung Backblech Unteres Heizelement (hinter der Verkleidung) Oberes Heizelement (hinter der Verkleidung)

Bratrost Einschübe Licht Turboheizelement (hinter der Verkleidung) Gebläse (hinter der Verkleidung) Luftaustrittsblenden Abb. 1 Einbauherd

2. SICHERHEITSHINWEISE

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG. DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT. ACHTEN SIE AUF DIE AUSDRÜCKE, DIE EINE ABBILDUNG HABEN, WÄHREND SIE DIESE BETRIEBSANLEITUNG LESEN. Allgemeine Sicherheitshinweise - Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht sind oder ausführliche Anleitung zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht erfolgen. - WARNUNG: Das Gerät und die zugänglichen Teile werden während des Gebrauchs heiß. Achten Sie darauf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollten ferngehalten werden, es sei denn sie werden kontinuierlich überwacht. - WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen. - WARNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden. - Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt. - Während der Verwendung wird das Gerät heiß. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren3 des Backraums berühren. - Griffe die während der Verwendung für kurze Zeit im normalen Gebrauch gehalten wurden können heiß werden. - Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann. - Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes. - WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um die Gefahr von elektrischen Schlägen zu vermeiden. - VORSICHT: Die außen zugänglichen Teile können sehr heiß werden, wenn das Kochen oder Grillen in Verwendung ist. Halten Sie kleine Kinder fern von dem Gerät. - hr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt. - Wartungs-und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations-und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden. Jegliche Modifikation der technischen Eigenschaften des Gerätes ist gefährlich und daher verboten. - Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung-und Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen dieses Gerätes sind auf dem Typenschild angegeben - VORSICHT: Dieses Gerät ist nur ist nur zum Kochen von Speisen und für den Gebrauch im Haushalt bestimmt und sollte nicht für andere Zwecke oder auf einer anderen Anwendung, z. B. für gewerbliche und industrielle Anwendung oder in einem kommerziellen Umfeld verwendet werden. - Heben oder verschieben Sie das Gerät nicht durch Ziehen am Türgriff. - Es wurden alle erdenklichen Sicherheitsvorkehrungen getroffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen könnte, sollten Sie bei der Reinigung stets vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie Schläge auf das Glas durch Zubehörgeräte.4 - Stellen Sie sicher, dass das Netzkabel während der Installation nicht eingeklemmt ist. Wird das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden. - Lassen Sie Kinder niemals auf die Backraumtür klettern oder darauf sitzen, wenn diese offen ist. Warnhinweise zur Installation - Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist. - Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden könnten. - Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen. - Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. Aus. - Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 100 ° C standhalten. Während der Verwendung - Wenn Sie Ihren Herd das erste Mal einschalten, kommt es zu einer gewissen Geruchsentwicklung, die von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie den Herd vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Bitte lüften Sie während dieser Zeit die Umgebung, in welcher das Produkt installiert ist, gründlich durch. - Während der Verwendung können die äußeren und inneren Oberflächen des Ofens heiß werden. Wenn Sie die Backraumtür öffnen, treten Sie etwas zurück, um dem aus dem Backraum entweichenden heißen Dampf auszuweichen. Es kann die Gefahr von Verbrennungen bestehen. - Legen Sie keine entzündlichen oder brennbaren Materialien, in das Gerät oder in die Nähe des Gerätes, wenn es in Betrieb ist. - Verwenden Sie stets hitzebeständige Handschuhe, wenn Sie Nahrungsmittel in den Herd geben oder herausnehmen. - Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab. - Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose. Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden. - Achten Sie stets darauf, dass die Regler in der Position "0" (Stop), wenn der Herd nicht in Betrieb ist. - Die Backbleche neigen sich, wenn sie herausgezogen wurden. Achten Sie darauf, dass Sie die heiße Flüssigkeit nicht verschütten.5 - Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden. - Geben Sie keine schweren Gegenstände oder entzündliche, brennbare Objekte (Nylon, Plastikbeutel, Papier, Stoff etc.) in die untere Ausziehlade. Dazu gehören Kochgeschirr mit Zubehör aus Kunststoff (z.B. Griffe). - Hängen Sie keine Handtücher, Geschirrtücher oder Kleidung auf das Gerät oder auf seine Griffe. Reinigung und Wartung Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Das können Sie machen nachdem Sie das Gerät ausstecken oder den Hauptschalter ausschalten. - Entfernen Sie die Regler nicht, um das Bedienfeld zu reinigen. FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL

NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.6

TEIL 3: INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG Wenn Sie einen Aufstellungsort für den Herd auswählen, sollten Sie darauf achten, dass sich keine entzündlichen oder brennbaren Materialien, wie Vorhänge, ölige Lappen etc, die leicht Feuer fangen können, in der unmittelbaren Umgebung befinden dürfen. Möbel in der Umgebung des Herds müssen aus Materialien bestehen, die mindestens Temperaturen über 90 °C widerstehen können.. Hergestellt mit den besten Qualitätsteilen und Materialien, wird dieser moderne, funktionale und praktische Herd Ihre Bedürfnisse voll und ganz erfüllen. Lesen Sie dieses Handbuch unbedingt, um die besten Ergebnisse zu erhalten und Probleme in der Zukunft zu vermeiden. Die unten vermittelten Informationen enthalten wichtige Regeln für die richtige Aufstellung und Bedienschritte. Diese sollten unbedingt gelesen werden, insbesondere von dem Techniker, der das Gerät aufstellen soll. KONTAKTIEREN SIE VOR DEM AUFSTELLEN DES GERÄTS DEN AUTORISIERTEN KUNDENDIENST.

3.1. WAHL DES AUFSTELLUNGSORTS

Sie müssen mehrere Punkte beachten, wenn Sie einen Aufstellort für Ihren Herd auswählen. Berücksichtigen Sie unbedingt die unten gegebenen Empfehlungen, um Probleme und gefährliche Situationen, die später auftreten mögen, zu vermeiden! Material und Abmessungen des Schrankes, in den der Herd eingebaut werden soll, müssen geeignet und temperaturbeständig sein. Bei einem korrekten Einbau muss der Kontakt mit elektrischen und isolierten Teilen verhindert werden. Isolierte Teile müssen so eingepasst werden, dass sichergestellt ist, dass sie nicht durch irgendein Werkzeug entfernt werden kann. Es ist nicht zu empfehlen, das Gerät in der Nähe eines Kühlschranks oder Tiefkühlgeräts zu installieren. Die Funktion dieser Geräte würde andernfalls durch die entstehende Hitze beeinträchtigt werden. Stellen Sie nach Entfernung des Verpackungsmaterials sicher, dass der Herd nicht beschädigt ist. Wenn Sie irgendwelche Fehler vermuten, dürfen Sie das Gerät nicht verwenden. Kontaktieren Sie umgehend den Vertragskundendienst.7 DETAIL C Bringen Sie den Herd durch Hineinschieben in den Schrank ein. Öffnen Sie die Backraumtür und setzen Sie 2 Schrauben in die Bohrungen im Herdrahmen ein. Wenn der Rahmen die Schrankfläche berührt, ziehen Sie die Schrauben fest. Größe der Ausschnitte in den Wandschränken Sie können die Ausschnittgrößen Schrank 1 oder Schrank 2 verwenden

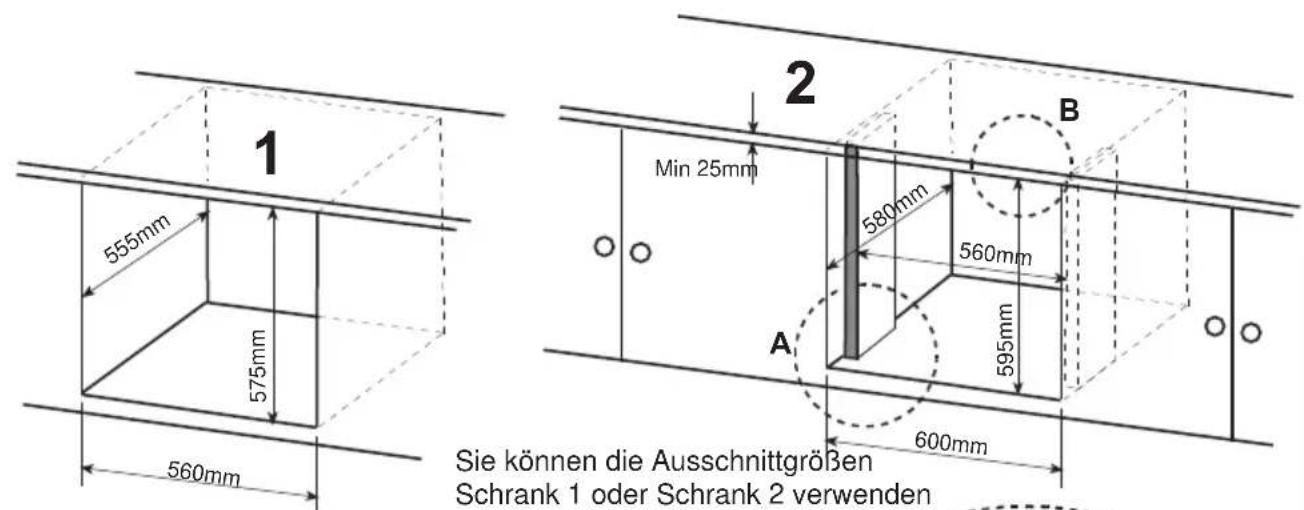

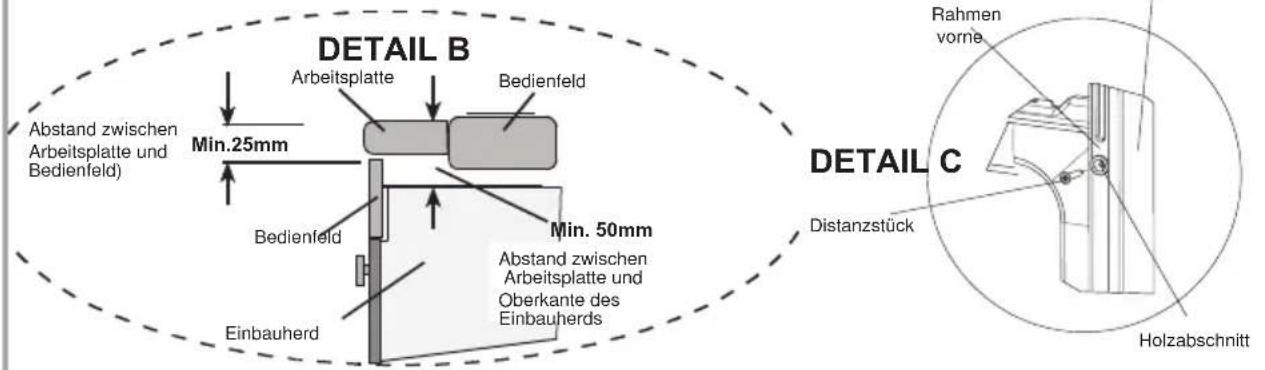

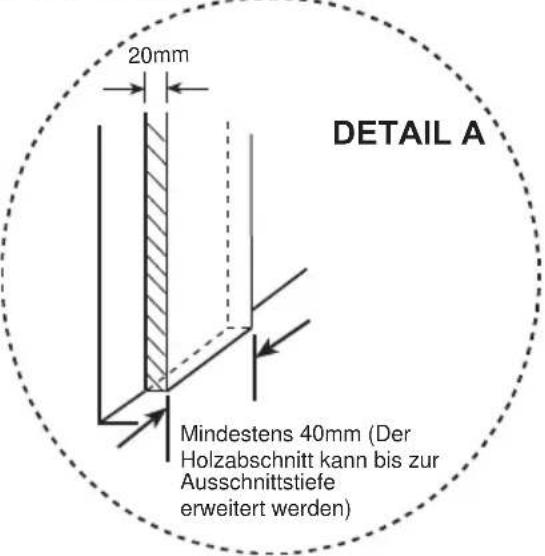

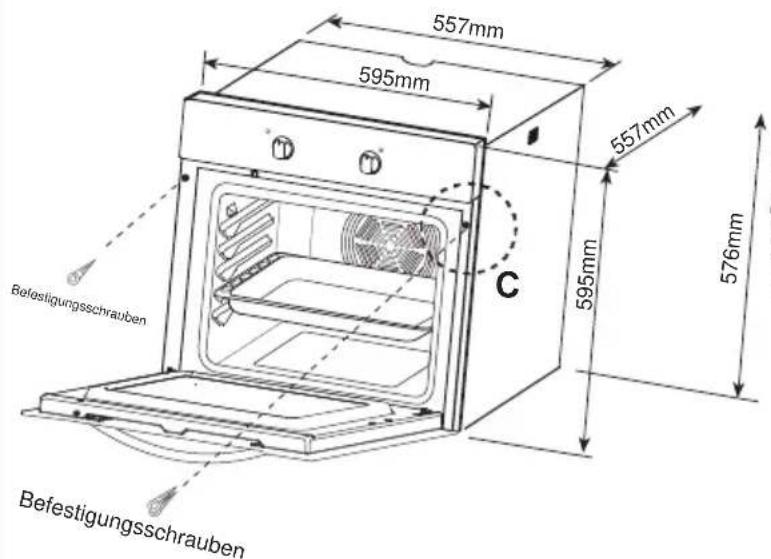

555mm 575mm 560mm DETAIL A 20mm Mindestens 40mm (Der Holzabschnitt kann bis zur Ausschnittstiefe erweitert werden) Größe des Geräts Befestigungsschrauben DETAIL B Arbeitsplatte Einbauherd Min.25mm Bedienfeld Abstand zwischen Arbeitsplatte und Bedienfeld) Min. 50mm Bedienfeld Abstand zwischen Arbeitsplatte und Oberkante des Einbauherds

3.2. EINBAU DES HERDS

Rahmen vorne Holzabschnitt Distanzstück Befestigungsschraube Abb. 2

3.3. VERKABELUNG UND SICHERHEIT DES EINBAUHERDS

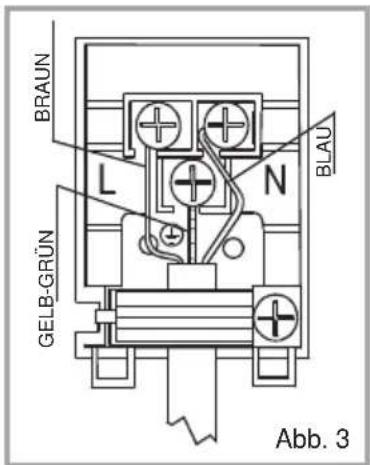

Bei der Verkabelung des Herds müssen unbedingt die folgenden Anweisungen befolgt werden: Das Erdungskabel muss mit der Schraube am gekennzeichneten Erdungsanschluss befestigt werden. Der Anschluss des Netzkabels muss Fig. 3 entsprechen. Ist keine normgerecht geerdete Steckdose am Aufstellungsort vorhanden, wenden Sie sich bitte umgehend an den Vertragskundendienst. Im Versorgungskreis muss ein Allpol- Trennschalter mit einer Kontaktöffnung von min. 3 mm (20 A Nennwert, verzögerter Typ) vorgesehen werden. Der geerdete Anschluss muss sich in unmittelbarer Nähe zum Gerät befinden. Verwenden Sie niemals ein Verlängerungskabel. Das Stromkabel darf niemals mit heißen Flächen des Produkts in Kontakt kommen. Bei einer Beschädigung des Stromkabels müssen Sie sofort den autorisieren Kundendienst anrufen. Das Kabel darf nur vom autorisierten Kundendienst ausgetauscht werden. Der Anschluss des Geräts muss durch einen autorisierten Kundendienst erfolgen. Es dürfen nur Kabel des Typs H05VV-F verwendet werden. Falsches Anschließen kann das Gerät beschädigen. Ein solcher Schaden wird nicht durch die Garantie gedeckt. Das Gerät ist für den Anschluss an eine Spannung von 220-240 V~ (Wechselstrom) vorgesehen. Stimmt der Wert am Aufstellungsort nicht mit diesem Bereich überein, wenden Sie sich bitte sofort an den Vertragskundendienst. Abb. 3 BLAU BRAUN GELB-GRÜN9

3.4. ALLGEMEINE WARNHINWEISE UND SICHERHEITSVORKEHRUNGEN

Ihr Gerät wurde in Übereinstimmung mit den Sicherheitsvorschriften für elektrische Geräte hergestellt. Wartungs- und Reparaturarbeiten dürfen ausschließlich von autorisierten Servicetechnikern, die von der Herstellerfirma geschult wurden, durchgeführt werden. Installations. und Reparaturarbeiten, die unter Nichtbeachtung der Vorschriften erfolgen, können gefährlich sein. Beim Betrieb des Geräts werden die äußeren Oberflächen sehr heiß. Die Heizelemente, welche die Innenflächen des Backrohrs heizen, sowie der entweichende Dampf sind extrem heiß. Diese Bereiche bleiben auch dann für eine bestimmte Zeit sehr heiß, wenn das Gerät abgeschaltet wird. Berühren Sie niemals noch heiße Oberflächen. Halten Sie Kinder von diesen fern. Damit Sie mit dem Herd kochen können, müssen Sie die Funktions- und Temperaturtasten des Herds einstellen und auch die Zeitschaltuhr programmieren. Andernfalls funktioniert der Ofen nicht. Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Das Gerät könnte aus dem Gleichgewicht geraten oder die Tür könnte zerbrechen. Stecken Sie das Gerät aus, wenn es nicht in Verwendung ist. Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. aus10

TEIL 4: VERWENDUNG DES HERDS

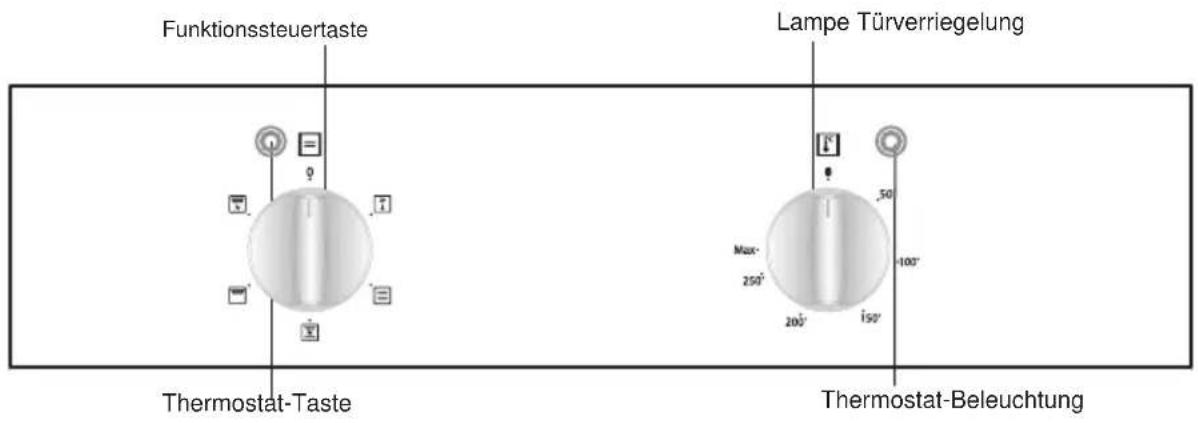

Funktionssteuertaste Thermostat-Taste Lampe Türverriegelung Thermostat-Beleuchtung Einbauherd Abb. 4 Abb. 5

4.2. VERWENDUNG DES BACKROHRS

Funktionssteuertaste Backrohr Mit diesem Schalter können Sie die verschiedenen Funktionen des Backrohrs auswählen (Abb. 4). Nähere Erklärungen im Text und in Tabelle 1. Sie müssen die Funktionswahltaste wählen und zugleich mit der Thermostattaste einen Temperaturwert auswählen. Andernfalls funktioniert der Herd nicht. Thermostat-Taste: Mit diesem Schalter können Sie die verschiedenen Funktionen des Backrohrs auswählen. Die eingestellte Temperatur wird in der Anzeige angezeigt. Wenn die Temperatur im Inneren des Backrohrs den eingestellten Wert erreicht, unterbricht der Thermostat den Heizkreis und die Thermostatleuchte erlischt. Wenn die Temperatur im Inneren des Backrohrs unter den eingestellten Wert fällt, schaltet der Thermostat wieder ein und die Thermostatleuchte leuchtet wieder auf. :11 Table 1

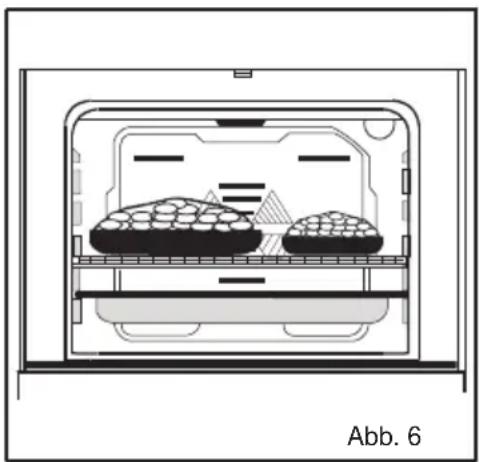

Auftaufunktion Abb. 6 Sie starten den Auftauvorgang, indem Sie die gefrorenen Nahrungsmittel in das Backrohr legen und den Schalter in die entsprechende Stellung bringen. Mit dieser Funktion werden die Nahrungsmittel nicht gegart; sie dient nur zum Auftauen in einer kurzen Zeit. Legen Sie die aufzutauenden Nahrungsmittel auf den Rost und schieben Sie diesen in den dritten Einschub von unten (Abb. 6). Schieben Sie ein Backblech in den unteren Einschub, um beim Auftauen eventuell ablaufendes Wasser aufzufangen. 4.3. VERWENDUNG DER FUNKTIONSSTEUERTASTE FÜR DAS BACKROHR

Adjust the thermostat button of your oven to temperature recommended on the cooking table for the cooking operation yo will perform. Turn the oven button so it will point to the Ober-/Unterhitze-Funktion (Normales Garen): Bei diesem auch als traditionelle Methode bezeichneten Verfahren sorgt die von den oberen und unteren Heizelementen gleichmäßig in das Backrohr abgegebene Hitze dafür, dass das Gargut von oben und unten gegart wird. Stellen Sie die Thermostattaste des Herds auf die in der Gartabelle für den gewählten Kochvorgang empfohlene Temperatur ein. Es wird empfohlen, den Herd für etwa 10 Minuten vorzuheizen. Lassen Sie das Gargut, das Sie in einen geeigneten Behälter gegeben haben, für die empfohlene Zeit garen. Diese Einstellung wird bevorzugt für Kuchen, Biskuits, Gebäck, überbackene Nudelgerichte, Lasagne und Pizza verwendet. Nach dem Garvorgang schalten Sie die Funktionssteuertaste und die Thermostattaste ab und brechen das Zeitprogramm ab (falls eine Zeitschaltuhr vorhanden ist). Nehmen Sie das fertige Gargut aus dem Backrohr, stellen Sie es sicher ab und lassen Sie den Herd vollständig auskühlen, indem Sie die Backrohrtür offenlassen. Da der Herd noch heiß ist, sollten Sie dem Gerät fernbleiben und auch Kinder von dem Gerät fernhalten. Gebläse und Oberes und Unteres Heizelement Hierbei wird die Luft von den oberen und unteren Heizelementen über das Gebläse und den Ventilator im Backrohr verteilt.13 Stellen Sie die Thermostattaste des Herds auf die in der Gartabelle für den gewählten Kochvorgang empfohlene Temperatur ein. Drehen Sie den Funktionsschalter auf das entsprechende Symbol und stellen Sie die Zeitschaltuhr auf die empfohlene Garzeit ein und heizen Sie den Herd für 10 Minuten vor. Das in einen geeigneten Behälter gelegte Gargut wird in den Herd gegeben und der Vorgang gestartet. Mit dieser Stellung erzielen Sie normalerweise sehr gute Ergebnisse für Gebäck. Mit dieser Einstellung wird das gesamte Gargut gleichmäßig durchgegart. Geeignet zum Garen eines Backblechs. Nach dem Garvorgang schalten Sie die Funktionssteuertaste und die Thermostattaste ab und brechen das Zeitprogramm ab (falls eine Zeitschaltuhr vorhanden ist). Nehmen Sie das fertige Gargut aus dem Backrohr, stellen Sie es sicher ab und lassen Sie den Herd vollständig auskühlen, indem Sie die Backrohrtür offenlassen. Da der Herd noch heiß ist, sollten Sie dem Gerät fernbleiben und auch Kinder von dem Gerät fernhalten. Drehen Sie den Thermostatregler, so dass er auf diesen Wert zeigt. Nach einer Vorheizzeit von 5 Minuten können Sie das Gargut ins Backrohr geben. Nach dem Garvorgang schalten Sie die Funktionssteuertaste und die Thermostattaste ab und brechen das Zeitprogramm ab (falls eine Zeitschaltuhr vorhanden ist). Nehmen Sie das fertige Gargut aus dem Backrohr, stellen Sie es sicher ab und lassen Sie den Herd vollständig auskühlen, indem Sie die Backrohrtür offenlassen. Da der Herd noch heiß ist, sollten Sie dem Gerät fernbleiben und auch Kinder von dem Gerät fernhalten. Diese Funktion wird zum Grillen, Grillen/Braten von Hähnchen. Zum Grillen geben Sie das Gargut auf den Grillrost und schieben diesen in den höchsten Einschub. Nach dem Einschieben des Blechs auf den dritten Einschub können Sie den Grillvorgang starten. Mit diesem Blech auf dem dritten Einschub wird eventuell abtropfendes Fett aufgefangen. Beim Grillen muss die Backraumtür geschlossen bleiben und die Temperatur auf 190°C eingestellt werden. Grill funktion: Da der Herd noch heiß ist, sollten Sie dem Gerät fernbleiben und auch Kinder von dem Gerät fernhalten. Grill und Umluft-Funktion Mit dieser Funktion wird das vollständige Durchgaren durch Zusammenarbeit des Ventilators, des Grills und des oberen Heizelements erzielt. Diese Funktion wird auch zum schnelleren Grillen. Zum Grillen geben Sie das Gargut auf den Grillrost und schieben diesen in den höchsten Einschub. Nach dem Einschieben des Blechs auf den dritten Einschub können Sie den Grillvorgang starten. Mit diesem Blech auf dem dritten Einschub wird eventuell abtropfendes Fett aufgefangen. Beim Grillen muss die Backraumtür geschlossen bleiben und die Temperatur auf 190°C eingestellt werden. Drehen Sie den Thermostatregler, so dass er auf diesen Wert zeigt. Nach einer Vorheizzeit von 5 Minuten können Sie das Gargut ins Backrohr geben. Nach dem Garvorgang schalten Sie die Funktionssteuertaste und die Thermostattaste ab und brechen das Zeitprogramm ab (falls eine Zeitschaltuhr vorhanden ist). Nehmen Sie das :14 fertige Gargut aus dem Backrohr, stellen Sie es sicher ab und lassen Sie den Herd vollständig auskühlen, indem Sie die Backrohrtür offenlassen. Da der Herd noch heiß ist, sollten Sie dem Gerät fernbleiben und auch Kinder von dem Gerät fernhalten.15

1-2 GERICHTE TURBO UNTER/OBERHITZE UNTERER/OBERER VENTILATOR GRILL Thermostat- stellung (°C) Einschub Pos. Garzeit (min) Thermostat- stellung (°C) Einschub Pos. Garzeit (min) Thermostat- stellung (°C) Einschub Pos. Garzeit (min) Thermostat- stellung (°C) Einschub Pos. Garzeit (min) Mit Hähnchenbratspieß garen Schichtgebäck Kuchen Kekse Gegrillte Fleischklöße Flüssigkeitsreiche Gerichte Hähnchen Hacken RIndersteak Kuchen, zwei Bleche Gebäck, zwei Bleche16

Es wird empfohlen, die in der Tabelle angegebenen Behälter für die zubereiteten Speisen zu verwenden. Sie können auch Glasbehälter, Kuchenformen, oder kommerziell erhältliche Backbleche verwenden. Achten Sie dabei unbedingt auf die Angaben des jeweiligen Herstellers. Geben Sie kleinere Garbehälter so auf den Grillrost, dass sie sicher mittig darauf stehen. Die unten gegebenen Informationen müssen für emaillierte Behälter unbedingt beachtet werden. Wenn das Gargut das Blech nicht vollständig bedeckt, wenn das Gargut direkt aus dem Tiefkühlgerät entnommen wurde oder das Blech zum Auffangen von Flüssigkeit beim Grillen verwendet wird, kann sich das Blech durch die große Hitze beim Garen oder Braten verformen. Dies ist ein normaler physikalischer Vorgang, der durch die Hitzeübertragung bedingt ist. Bringen Sie Glasträger oder -behälter nicht sofort nach dem Garvorgang in eine kalte Umgebung. Stellen Sie diese nicht auf einen kalten oder nassen Untergrund. Stellen Sie sicher, dass sie auf einem trockenen Tuch langsam abkühlen können. Andernfalls kann der Glasträger oder das Glasgeschirr brechen. Wenn Sie in Ihrem Ofen grillen wollen, empfehlen wir Ihnen, den mitgelieferten Rost und das Blech zu verwenden (sofern für Ihr Modell zutreffend). Dadurch wird sichergestellt, das kein herumspritzendes Öl das Backrohr verschmutzt. Wenn Sie den großen Grillrost verwenden, sollten Sie ein Backblech in einen der unteren Einschübe geben, um Flüssigkeit aufzusammeln. Um die spätere Reinigung zu erleichtern, sollten Sie etwas Wasser auf das Backblech geben. Verwenden Sie beim Grillen den 3. oder 4. Einschub, und ölen Sie den Rost leicht ein, damit keine Speisen daran haften. Bratrost: Zum Grillen oder zum Einstellen andere Garbehälter als das Backblech Flaches Backblech: Zum Backen von Feingebäck wie Flans etc. Tiefes Backblech: Zum Garen von Eintöpfen17 Topfkippschutz Um das Gitter korrekt in die Öffnung einzusetzen, schieben Sie es ganz bis zum Endanschlag in einen Einschub. Der Topfkippschutz muss in die Öffnung eingeführt werden. WARNUNG - Platzieren Sie das Gitter korrekt in irgendein entsprechendes Regal im Garraum und schieben Sie es bis zum Ende.18

TEIL 5: REINIGUNG UND WARTUNG DES HERDS

REINIGUNG Stellen Sie sicher, dass alle Regler abgedreht sind und das Gerät vollständig ausgekühlt ist, bevor Sie den Ofen reinigen. Stecken Sie das Gerät aus Verwenden Sie keine Reinigungsmittel mit scheuernden Substanzen, da diese die emaillierten und lackierten Teile des Herds beschädigen könnten. Verwenden Sie cremeförmige oder flüssige Reinigungsmittel, die keine Scheuerteilchen enthalten. Verwenden Sie keine ätzenden Mittel, Scheuerpulver, Stahlwolle oder harte Werkzeuge, da diese die Oberflächen beschädigen können. Wenn auf dem Herd verschüttete Flüssigkeiten sich einbrennen, kann dies die Emaillierung beschädigen. Entfernen Sie daher ausgetretene Flüssigkeiten sofort. Verwenden Sie keine Dampfreiniger zur Reinigung des Herds Reinigung des Backrohrs Ziehen Sie vor der Reinigung unbedingt den Netzstecker. Sie erzielen die besten Ergebnisse, wenn das Backrohr bei der Reinigung leicht warm ist. Wischen Sie das Backrohr nach jeder Verwendung mit einem weichen Tuch, das in Seifenwasser getaucht wurde, aus. Wischen Sie es danach mit einem feuchten Tuch nach und anschließend mit einem trockenen Tuch. Verwenden Sie keine trockenen Reinigungsmittel oder Reinigungspulver. Bei Produkten mit katalytischen Emailrahmen müssen die Hinter- und Seitenwände des Innenrahmens nicht gereinigt werden. Wir empfehlen aber, diese je nach Häufigkeit der Verwendung der Herds von Zeit zu Zeit auszutauschen Die Türdichtung kann mit einem in lauwarmes Wasser getauchten Schwamm gereinigt werden. Verwenden Sie keine Scheuermittel und zerstören Sie die Dichtung nicht Überprüfen Sie regelmäßig den Zustand der Türdichtungen. Wenn Sie beschädigt sein sollten, wenden Sie sich an den nächsten technischen Kundendienst und lassen Sie sie austauschen

WARTUNG Ersetzen der Glühbirne Es wird empfohlen, dies vom autorisierten Kundendienst durchführen zu lassen. Stecken Sie den Herd zuerst aus und stellen Sie sicher, dass er abgekühlt ist. Nachdem Sie den Deckel vor der Glühlampe abgenommen haben, nehmen Sie diese heraus. Setzen Sie dann eine neue Lampe ein. Diese muss bis zu 300 °C hitzebeständig sein und ist beim autorisierten Kundendienst erhältlich. Setzen Sie dann die Glasschutzabdeckung wieder ein. Danach ist Ihr Herd wieder voll funktionsfähig19

TEIL 6: WARTUNG UND TRANSPORT

Überprüfen Sie, ob der Herd ausgesteckt ist oder der Strom ausgefallen ist. Bei Modellen mit Zeitschalter: Überprüfen Sie, ob der Zeitschalter eingestellt ist. Wenn der Herd nicht heiß wird: Überprüfen Sie, ob die Temperatur mit dem Temperaturregler eingestellt wurde. Wenn die Innenraumbeleuchtung nicht funktioniert: Überprüfen Sie die Stromversorgung. Überprüfen Sie, ob die Lampe defekt ist. Sollte sie defekt sein, tauschen Sie sie wie oben beschrieben aus. Garen (Wenn Ober- und Unterhitze nicht gleichmäßig arbeiten): Überprüfen Sie ob Einschubposition, Garzeit und Temperatur den Angaben im Handbuch entsprechen. Wenn das Problem mit Ihrem Produkt bestehen bleibt, kontaktieren Sie bitte den autorisierten Kundendienst.

INFORMATIONEN ZUM TRANSPORT

Wenn Sie den Herd transportieren müssen: Heben Sie die Originalverpackung auf und transportieren Sie das Gerät immer in dieser. Beachten Sie die Transporthinweise auf der Verpackung. Fixieren Sie die Abdeckungen, Topfgitter und andere bewegliche Teile mit Klebeband auf den Kochplatten Legen Sie Papier zwischen der oberen Abdeckung und der Kochplatte ein. Schließen Sie dann die Abdeckung und fixieren Sie sie mit Klebeband an den Seitenwänden Kleben Sie Karton oder Papier an die Klappe sowie an die Innenseite der Glastür, damit diese beim Transport nicht durch die Bleche, den Rost etc. im Backrohr beschädigt werden. Befestigen Sie die Klappe ebenfalls mit Klebeband an den Seitenwänden Wenn Sie die Originalverpackung nicht mehr haben: Schützen Sie die Außenflächen des Herds (Glas- und Emailflächen) gegen Schläge und Stöße.Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können. Für detailliertere Informationen über die Wiederverwertung dieses Produktes kontaktieren Sie bitte die lokalen Behörden, die Abfallentsorgungsstelle oder das Geschäft, in dem Sie das Produkt gekauft haben.OPERATING AND INSTALLATION INSTRUCTIONS OF BUILT-IN OVEN

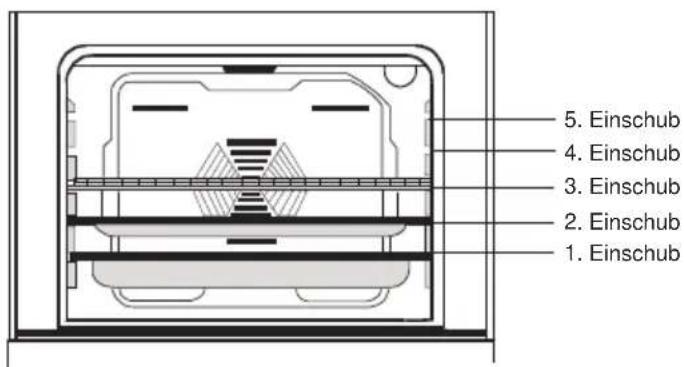

Rek 5 Rek 4 Rek 3 Rek 2 Rek 1
