Produkttyp	Einbauherd mit Glaskeramik-Kochfeld
Marke	TECHWOOD
Modell	EB K4 WE
Energieversorgung	220-240 V~ / 380-415 V~ 3N~, 50/60 Hz
Anschlussleistung	ca. 9,5 kW (bei 230 V)
Backofenvolumen	ca. 65 Liter (geschätzt)
Heizsysteme	Ober-/Unterhitze, Umluft, Grill, Turbo, Auftauen
Funktionen Backofen	9 Heißluftfunktionen, 4 konventionelle Funktionen
Kochfeld	Glaskeramik mit 4 Kochzonen, davon 1 Zweikreis-Kochstelle
Steuerung	Drehknöpfe für Kochzonen, Ofenfunktion und Temperatur
Timer	Digitaltimer mit Kurzzeit-, Halb- und Vollautomatik
Temperaturbereich Backofen	50 °C bis 250 °C
Grillfunktion	Grill, Doppelgrill, Grill + Umluft
Drehspieß	Ja, für Geflügel und Braten
Innenbeleuchtung	Ja, austauschbar (bis 300 °C beständig)
Kindersicherung	Ja, über Bedienknöpfe
Restwärmeanzeige	Ja, auf dem Kochfeld
Reinigung	Emaille-Innenraum, Glaskeramik mit Schaber reinigbar
Zubehör	Backblech, Grillrost, Drehspieß mit Griff
Einbaumaße (HxBxT)	ca. 60 x 60 x 55 cm (Ausschnittmaße gemäß Anleitung)
Sicherheit	Überhitzungsschutz, Abschaltautomatik, Türverriegelung

Häufig gestellte Fragen - EB K4 WE TECHWOOD

Wie schließe ich das Gerät an?

Das Gerät muss von einer autorisierten Fachkraft installiert werden. Es ist für 220-240 V~ oder 380-415 V~ 3N~ ausgelegt. Der Anschluss erfolgt fest mit einer allpoligen Trennvorrichtung (Kontaktabstand mind. 3 mm). Verwenden Sie geeignete Kabel (H05W-F) und achten Sie auf korrekte Erdung.

Welche Backofenfunktionen gibt es?

Das Gerät bietet 9 Heißluftfunktionen und 4 konventionelle Funktionen, darunter Ober-/Unterhitze, Umluft, Grill (Doppelgrill), Turbo und eine Auftaufunktion. Jede Funktion wird über den Drehschalter gewählt.

Wie reinige ich die Glaskeramik-Kochfelder?

Lassen Sie das Kochfeld abkühlen. Verwenden Sie einen speziellen Ceranfeldschaber für angebrannte Reste. Reinigen Sie mit einem feuchten Tuch und mildem Reinigungsmittel. Vermeiden Sie Scheuermittel, Stahlwolle und Dampfreiniger.

Wie stelle ich den Timer ein?

Der Digitaltimer kann für Kurzzeit (Erinnerung), halbautomatisch (Garzeit) oder vollautomatisch (Garzeit + Endzeit) programmiert werden. Drücken Sie die MODE-Taste, bis das gewünschte Symbol (stop, end) erscheint, und stellen Sie mit +/- die Zeit ein.

Warum heizt der Ofen nicht?

Prüfen Sie, ob der Ofenfunktion-Drehschalter auf eine Funktion gestellt ist (nicht auf 0) und die Temperatur eingestellt wurde. Bei Modellen mit Timer muss die Uhrzeit korrekt eingestellt sein. Überprüfen Sie die Stromversorgung.

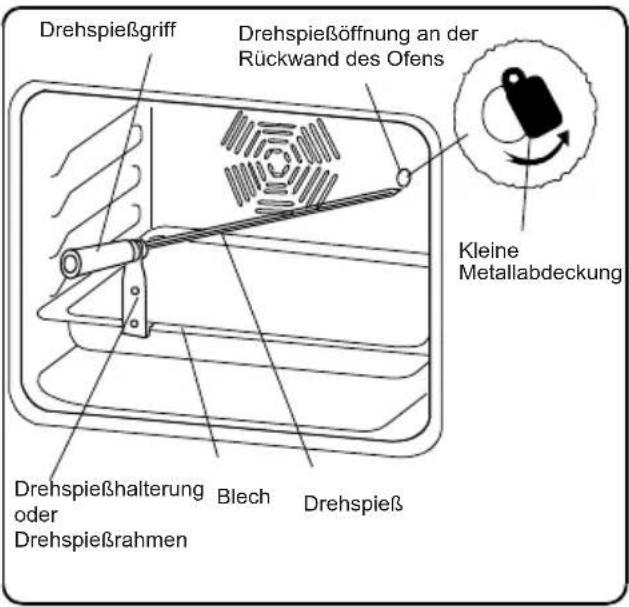

Kann ich den Drehspieß verwenden?

Ja, das Gerät ist mit einem Drehspieß ausgestattet. Stecken Sie den Spieß durch das Grillgut, fixieren Sie es mit den Klemmen und setzen Sie ihn in die Halterung ein. Der Drehspießmotor wird automatisch aktiviert, wenn die Grillfunktion mit Umluft gewählt wird.

Wie wechsle ich die Ofenbeleuchtung?

Trennen Sie das Gerät vom Netz. Entfernen Sie das Schutzglas und tauschen Sie die Halogenlampe (bis 300 °C beständig) aus. Setzen Sie das Schutzglas wieder ein. Lassen Sie den Austausch im Zweifel vom Kundendienst durchführen.

Welche Sicherheitsfunktionen hat das Gerät?

Das Gerät verfügt über eine Kindersicherung (verriegelbare Bedienknöpfe), Restwärmeanzeige auf dem Kochfeld, Überhitzungsschutz und eine Abschaltautomatik bei Timer-Programmierung. Die Außentemperaturen können hoch werden – Kinder fernhalten.

Was bedeuten die Symbole auf dem Bedienfeld?

Die Symbole für die Ofenfunktionen sind: Lampe (Beleuchtung), Schneeflocke (Auftauen), Balken oben/unten (Ober-/Unterhitze), Ventilator (Umluft), Grillsymbol, Turbo (Ventilator + Heizring). Die genaue Zuordnung finden Sie in der Bedienungsanleitung.

Kann ich zwei Bleche gleichzeitig backen?

Ja, mit der Umluftfunktion können Sie auf mehreren Ebenen backen. Verwenden Sie die Einschubpositionen 2 und 5 (oder 2 und 4) und reduzieren Sie die Temperatur um ca. 20 °C. Die Garzeit verlängert sich etwas.

BEDIENUNGSANLEITUNG EB K4 WE TECHWOOD

Einbauofen - Bedienungsanleitung -

• Heißluft mit 9 Funktionen
• Konventionell mit 4 Funktionen

Sehr geehrter Kunde,

Unser Ziel ist es, Ihnen hochqualitative Produkte bieten zu können, die mehr leisten, als Sie erwarten. Dazu werden unsere Produkte in modernen Fertigungsstätten produziert und ganz besonders auf ihre Qualität getestet. Diese Anleitung wurde erstellt, um Sie bei der sicheren und effektiven Bedienung Ihres Gerätes zu unterstützen, das unter Einsatz aktuellster Technologien für Sie hergestellt wurde.

Bevor Sie Ihr Gerät benutzen, lesen Sie diese Anleitung aufmerksam durch: Sie enthält grundlegende Informationen zur richtigen und sicheren Installation, zur Wartung und natürlich auch zum Gebrauch. Zum Anschluss Ihres Produktes wenden Sie sich bitte an den autorisierten Kundendienst in Ihrer Nähe.

INHALT

1. Erscheinungsbild und Größe des Produkts
2. Warnhinweise
3. Vorbereitungen für Installation und Gebrauch
4. Bedienung
5. Reinigung und Wartung Ihres Ofens

TEIL 1: ERSCHEINUNGSBILD UND GRÖSSE DES PRODUKTS

1- Bedienfeld
2- Ofentürgriff
3- Ofentür
4- Kindersicherung
5- Backblech
6- Unteres Heizelement (hinter der Platte)
7- Oberes Heizelement (hinter der Platte)

8- Grillrost
9- Einschübe

10- Ofenbeleuchtung

11- Turboheizelement (hinter der Platte)
12- Turbomotor (hinter der Platte)
13- Luftauslässe

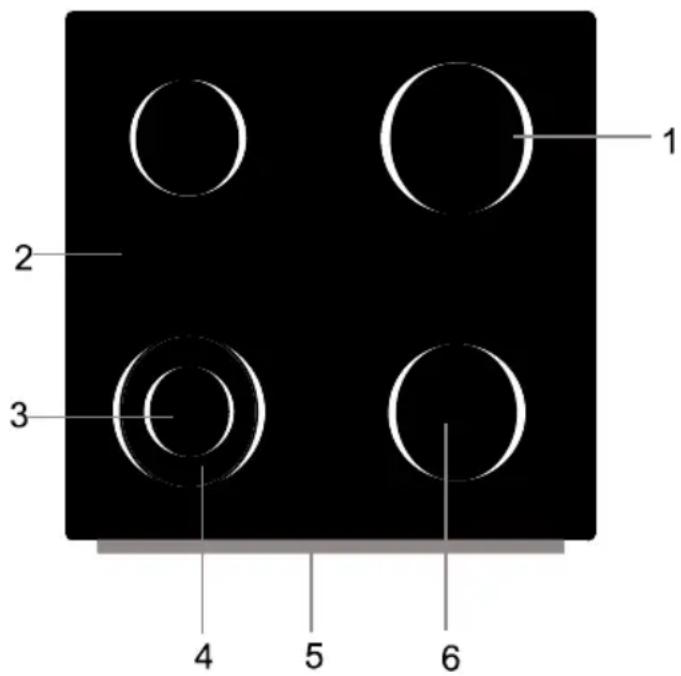

Glaskeramische Kochstellen

1-6 Glaskeramische Kochstellen
2 Glaskeramik
3 Dualkochstelle, 1. Stufe
4 Dualkochstelle, 2. Stufe
5 Unterteil

TEIL 2: WARNHINWEISE

Bevor Sie das Gerät benutzen, beachten Sie bitte sämtliche Sicherheitshinweise und lesen die Bedienungsanleitung aufmerksam durch.

• Dieses Gerät wurde zur Integration in Haushalts-Küchenmöbel entwickelt.
  Nach dem Auspacken überzeugen Sie sich zunächst, dass das Gerät keinerlei Schäden aufweist. Falls Beschädigungen vorliegen sollten, nehmen Sie das Gerät keinesfalls in Betrieb, sondern wenden sich sofort an den autorisierten Kundendienst. Da Verpackungsmaterialien (Kunststoffe, Styropor, usw.) eine Gefahr für Kinder darstellen können, müssen solche Materialien sofort gesammelt und außerhalb der Reichweite von Kindern aufbewahrt werden.
  Das Gerät muss gemäß den Anweisungen des Herstellers in dieser Anleitung durch eine autorisierte Fachkraft installiert und in Betrieb genommen werden. Der Hersteller haftet nicht für jegliche Schäden, die durch unsachgemäße Installation entstehen können.
• Bevor Sie Ihr Gerät mit den Versorgungsleitungen in Ihrem Haushalt verbinden, überzeugen Sie sich von der Richtigkeit der Spannungs- und Gaseinstellungen. Die entsprechenden Angaben finden Sie auf einem Aufkleber am Gerät und/oder an der Verpackung.
• Schalten Sie den Ofen nicht ein, bevor er komplett installiert wurde.

Überzeugen Sie sich davon, dass sämtliche Bedienelemente abgeschaltet werden, wenn das Gerät nicht genutzt wird.
Achten Sie darauf, dass die Versorgungsleitungen bei der Installation nicht eingeklemmt werden.
Versorgungsleitungen sollten nie vom Kunden selbst ausgetauscht werden. Falls es zu Beschädigungen der Versorgungsleitungen kommen sollte, wenden Sie sich bitte an den autorisierten Kundendienst.
Schalten Sie die Stromversorgung des Gerätes komplett ab, bevor Sie das Leuchtmittel der Ofenbeleuchtung austauschen.
■ Schalten Sie das Gerät komplett ab, bevor Sie es reinigen, warten oder ähnliche Tätigkeiten ausführen.
Einige Teile des Gerätes können längere Zeit heiß bleiben; bitte warten Sie ab, bis heiße Teile komplett abgekühlt sind, bevor Sie sie berühren.
- Wenn das Gerät arbeitet, dürfen sich keinerlei entflammbaren Gegenstände oder Substanzen in der Nähe befinden.
Wenn Sie andere Elektrogeräte der Nähe des Gerätes benutzen, achten Sie darauf, dass deren Kabel nicht mit heißen Teilen in Kontakt geraten.
Achten Sie darauf, dass sich sämtliche Bedienelemente in der „0“-Position (aus) befinden, wenn Sie das Gerät nicht benutzen.
Im Betrieb benötigt Ihr Gerät zur Kühlung eine ausreichende Luftzirkulation. Lesen Sie den Teil dieser Anleitung, in dem die nötigen Schritte zur Installation beschrieben werden, aufmerksam durch und achten Sie darauf, dass die erforderlichen Vorgaben eingehalten werden.
Diese Bedienungsanleitung wurde für mehrere leicht unterschiedliche Modelle geschrieben. Daher kann es vorkommen, dass nicht sämtliche Erläuterungen auf Ihr spezielles Modell zutreffen. Achten Sie beim Lesen dieser Anleitung besonders auf die bebilderten Erläuterungen.
■Halten Sie Kinder vom Ofen fern.
Wenn Ihr Kochfeld mit Halogenbrennern ausgestattet ist, achten Sie darauf, im Betrieb nicht in das Licht zu schauen.

Um das Gerät sicher und effektiv nutzen zu können, empfehlen wir, grundsätzlich Original-Ersatzteile einzusetzen und sich bei Problemen an unsere autorisierten Kundendienstmitarbeiter zu wenden.

Geben Sie bei der Benutzung Ihres Gerätes auf Folgendes acht:

Schließen Sie Ihr Gerät grundsätzlich nur an geerdete Schutzkontaktsteckdosen an.
Verlegen Sie das Netzkabel Ihres Gerätes nicht an heißen Stellen entlang. Verlegen Sie das Kabel nicht am Kochfeld entlang. Bei Beschädigungen des Netzkabels wenden Sie sich an den autorisierten Kundendienst in Ihrer Nähe.
Bei Modellen mit Timer denken Sie daran, die aktuelle Uhrzeit bei der ersten Inbetriebnahme oder nach Stromausfällen richtig einzustellen. An Stellen, an denen gekocht wird, kommt es schnell zu Wärme- und Feuchtigkeitsbildung. Sorgen Sie für eine gute Belüftung Ihrer Küche.
Wenn Sie Ihren Ofen zum ersten Mal benutzen, tritt ein ungewöhnlicher Geruch durch die Erwärmung von isolierenden Materialien und Heizelementen auf. Aus diesem Grund lassen Sie Ihren Ofen zunächst 45 Minuten lang bei maximaler Temperatureinstellung arbeiten, bevor Sie Lebensmittel damit zubereiten. Dabei achten Sie besonders auf eine gute Belüftung des Raumes, in dem Sie Ihren Ofen installiert haben.
Berühren Sie weder den Ofen-Innenraum noch die Heizelemente, wenn Sie den Backofen des Gerätes nutzen: Diese Teile bleiben auch nach dem Abschalten des Gerätes eine Weile lang heiß und dürfen erst nach ausreichender Abkühlung mit den Händen berührt werden.
Geben Sie keinerlei entflammbaren oder gar explosiven Gegenstände in den Ofen. Stellen Sie keinerlei brennbare Gegenstände (einschließlich Druckbehälter, Papier, Kunststoffe und Textilien) in die Nähe des Kochfeldes.
Achten Sie bei der Nutzung des Backofens darauf, dass sich die Außenflächen des Ofens stark erhitzen können. Halten Sie Kinder vom Ofen fern.
Lassen Sie Kinder nicht auf die Ofentür klettern oder darauf sitzen.
Die technischen Angaben zum Produkt wurden gemäß zutreffender Normen im Labor ermittelt. Diese Werte können je nach Einsatz- und Umgebungsbedingungen abweichen.
Bei Einbauprodukten überzeugen Sie sich davon, dass die Verbindung zwischen Kochfeld und Ofen richtig hergestellt wurde.
Achten Sie darauf, dass das Hauptkabel, das Kochfeld und Ofen miteinander verbindet, nicht eingeklemmt wird.

Falls Sprünge (auch winzige) in der Glaskeramik des Kochfeldes auftreten sollten, ziehen Sie sofort den Netzstecker!

TEIL 3: VORBEREITUNGEN FÜR INSTALLATION UND GEBRAUCH

Dieser moderne, funktionale und praktische Ofen wurde mit Teilen und Materialien höchster Güte hergestellt und wird Ihre Ansprüche in jeder Hinsicht erfüllen. Vergessen Sie nicht, diese Anleitung aufmerksam durchzulesen, damit Sie gleich zu Anfang richtig und sicher mit dem Gerät arbeiten können und es auch in Zukunft nicht zu Problemen kommt. In den nachstehenden Informationen finden Sie bestimmte Regeln, die wichtig für richtige Aufstellung und Wartungsarbeiten sind. Diese Informationen sollten (insbesondere vom Installateur) mit besonderer Aufmerksamkeit gelesen werden.

Wenden Sie sich zur Installation Ihres Ofens an den autorisierten Kundendienst!

3.1 DER RICHTIGE PLATZ FÜR IHREN OFEN

Bei der Auswahl des richtigen Aufstellungsortes für Ihren Ofen müssen einige Punkte beachtet werden. Halten Sie sich in jedem Fall an unsere nachstehenden Empfehlungen, damit es später nicht zu Problemen oder gefährlichen Situationen kommt!

Bei der Auswahl des richtigen Platzes für Ihren Ofen sollten Sie darauf achten, dass sich keine entflammbaren oder explosiven Materialien in nächster Nähe befinden; dies können Vorhänge, ölige Tücher und ähnliche Materialien sein, die schnell Feuer fangen.
Die Ihren Ofen umgebenden Möbel müssen aus hitzebeständigen Materialien bestehen, die auch Temperaturen von mehr als 50 °C aushalten.

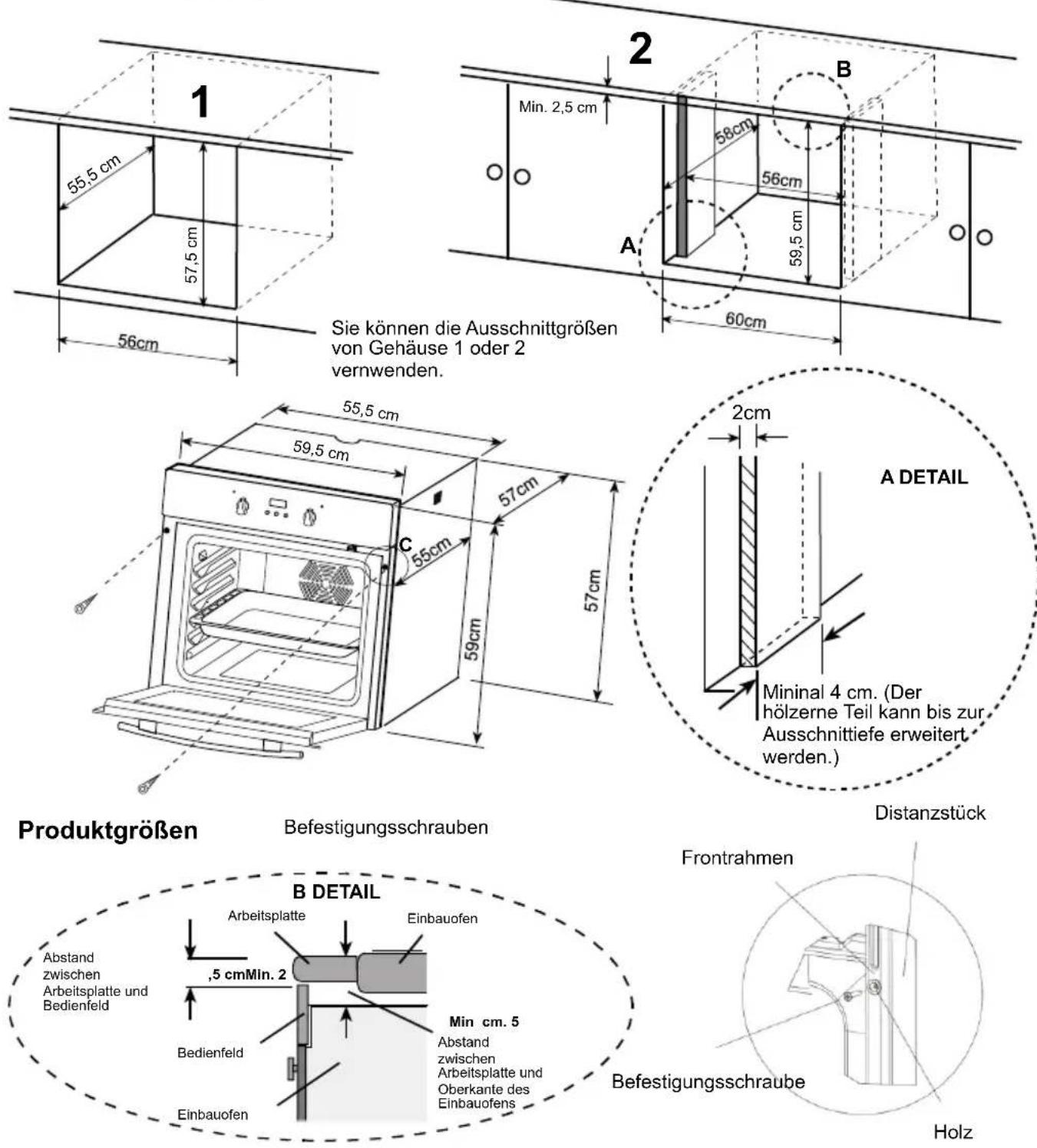

In Abbildung 1 finden Sie eine Darstellung der erforderlichen Gegebenheiten oder Änderungen hinsichtlich Wandschränken und Abzugshauben sowie der nötigen Minimalabstände zum Ofen und seinen Flächen. Demzufolge sollte die Abzugshaube mit einem minimalen Abstand von 65 cm von der Oberfläche des Kochfeldes angebracht werden. Ohne Abzugshaube sollte ein Abstand von mindestens 70 cm eingehalten werden.

Abbildung 1

3.2 EINBAUOFEN INSTALLIEREN Ausschnittgrößen

Sie können die Ausschnittgrößen von Gehäuse 1 oder 2 vernwenden.
Befestigungsschrauben
Distanzstück
Bringen Sie den Herd in den Einbauschrank, indem Sie ihn nach vor schieben. Öffnen Sie die Herdklappe und setzen Sie 2 Schrauben in die Bohrungen im Einbaurahmen des Herds ein. Archten Sie darauf, dass der Rahmen mit der Holzoberfläche des Einbauschranks in Kontakt steht und ziehen Sie die Schrauben fest.

Die Abmessungen des Gehäuses, in das der Ofen eingebaut wird, müssen absolut passend, das Material muss für höhere Temperaturen geeignet sein. Zur korrekten Installation darf das Produkt keine elektrischen oder isolierten Teile berühren. Isolierte Teile müssen so angebracht werden, dass sie auch mit Werkzeugen nicht entfernt werden können. Wir raten von der Installation des Gerätes in nächster Nähe zu Kühl- und Gefriergeräten ab. Andernfalls kann die Leistung dieser Geräte durch Abwärme des Produktes beeinträchtigt werden.

Nach dem Auspacken des Ofens überzeugen Sie sich davon, dass das Gerät unversehrt ist. Falls Sie eine Beschädigung des Gerätes vermuten, benutzen Sie es nicht. Wenden Sie sich unverzüglich an den autorisierten Kundendienst.

3.3 Einbauherd positionieren:

Damit keine Flüssigkeiten eindringen können, wird ein spezielles Dichtungsmittel mit Ihrem Gerät geliefert. Bringen Sie das Dichtungsmittel am Rand des Arbeitsplattenausschnittes auf, orientieren Sie sich an den in Abbildung 2 angegebenen Größen. Verlängern Sie das Dichtungsmittel durch Ziehen und platzieren Sie es um den Ausschnitt herum. Setzen Sie das Kochfeld darauf, die Bedienelemente zeigen dabei nach rechts. Achten Sie darauf, dass die Klemmen wie in der Abbildung gezeigt angebracht werden. Nach dem Einsetzen des Kochfeldes entfernen Sie bitte überschüssiges Dichtungsmaterial an den Seiten mit einem Spachtel; siehe Abbildung 3. Bei einer Arbeitsplattenstärke von weniger als 40 mm setzen Sie die Klemmen wie in Abbildung 4 gezeigt ein. Setzen Sie das Kochfeld direkt in die Öffnung ein (Abbildung 5).

3.4 VERKABELUNG UND SICHERHEIT EINBAUOFEN:

Bei der Verkabelung müssen die nachstehenden Anweisungen exakt eingehalten werden:

Das Erdungskabel muss über die Schraube mit dem Erdungsanschluss verbunden werden. Das Versorgungskabel muss wie in Abbildung 6 gezeigt angeschlossen werden. Falls kein geerdeter, den lokalen Normen entsprechender Stromanschluss zur Verfügung stehen sollte, wenden Sie sich unverzüglich an den autorisierten Kundendienst.
Die geerdete Steckdose muss sich in unmittelbarer Nähe des Gerätes befinden. Benutzen Sie niemals Verlängerungskabel.
Das Versorgungskabel darf keine heißen Flächen des Produktes berühren.
Bei jeglichen Beschädigungen des Versorgungskabels wenden Sie sich in jedem Fall an den autorisierten Kundendienst. Das Kabel muss vom autorisierten Kundendienst ausgetauscht werden.
Die Verkabelung des Gerätes muss durch den autorisierten Kundendienst ausgeführt werden. Dazu müssen Zuführungskabel vom Typ H05W-F eingesetzt werden.
Durch eine nicht ordnungsgemäße Verkabelung kann das Gerät beschädigt werden. Solche Schäden werden nicht durch die Garantie abgedeckt.
Das Gerät ist für eine Versorgungsspannung von 220 bis 240 V Wechselspannung vorgesehen. Falls Ihre Netzspannung von diesen Werten abweichen sollte, wenden Sie sich unverzüglich an den autorisierten Kundendienst.

Der Hersteller übernimmt keinerlei Haftung für jegliche Arten von Schäden oder Verlusten, die durch Nichteinhaltung von Sicherheitsnormen entstehen!

3.5 VERKABELUNG UND SICHERHEIT KOMBINIERTER EINBAUOFEN:

Die Verkabelung des Gerätes muss durch den autorisierten Kundendienst ausgeführt werden. Das Gerät ist für eine Versorgungsspannung von 220 bis 240 V Wechselspannung sowie 380 bis 415 V Dreiphasen-Drehstrom vorgesehen. Falls Ihre Netzspannung von diesen Werten abweichen sollte, wenden Sie sich unverzüglich an den autorisierten Kundendienst. Das Gerät muss wie in Abbildung 7 gezeigt angeschlossen werden. Das Gerät ist für eine Festverbindung mit der Stromversorgung vorgesehen. Eine Trenneinrichtung des Versorgungskreises über sämtliche Pole mit einem minimalen Kontaktabstand von 3mm (auf 32 A ausgelegt, verzögerter Einsatz) muss installiert werden.

3 x 2.5 mm² 220 V\~
3 x 2.5 mm² 230 V\~
3 x 2,5 mm² 240 V\~
Bei Modellen mit einer Leistung von mehr als 9500 W müssen Kabel mit einem minimalen Querschnitt von 3 x 4,0 mm² verwendet werden.

5 x 1.5 mm² 380 V\~, 3N\~
5 x 1.5 mm² 400 V\~, 3N\~
5 x 1,5 mm² 415 V\~, 3N\~

Abbildung 7

3.6 ALLGEMEINE WARN- UND SICHERHEITSHINWEISE:

Ihr Gerät wurde gemäß den zutreffenden Sicherheitsvorschriften für Elektrogeräte hergestellt. Wartungs- und Reparaturarbeiten dürfen ausschließlich von autorisierten, vom Hersteller geschulten Servicetechnikern durchgeführt werden. Installations- und Reparaturarbeiten, die unter Nichtbeachtung der relevanten Vorschriften ausgeführt werden, können große Gefahren bergen.
Die Außenflächen erhitzen sich im Betrieb des Gerätes. Die Heizelemente im Inneren des Ofens und der austretende Dampf erhitzen sich besonders stark. Diese Bereiche bleiben auch längere Zeit nach dem Ausschalten des Gerätes sehr heiß. Berühren Sie niemals die heißen Oberflächen. Halten Sie Kinder fern.
Lassen Sie das Gerät nie unbeaufsichtigt arbeiten, wenn Sie mit Fetten oder Ölen kochen. Bei Überhitzung können sich die Materialien spontan entzünden. Gießen Sie niemals Wasser in brennendes Öl. Zum Ersticken der Flammen legen Sie einen Deckel auf den Topf oder die Pfanne und schalten das Gerät sofort ab.
Um Lebensmittel in Ihrem Ofen zuzubereiten, müssen Ofenfunktion und Temperatur eingestellt und der Ofentimer (sofern vorhanden) programmiert werden. Andernfalls arbeitet Ihr Ofen nicht.
Legen Sie keinerlei Gegenstände auf die geöffnete Ofentür. Das Gerät kann im schlimmsten Fall umkippen, die Ofentür kann schwer beschädigt werden.
Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen.
Schützen Sie Ihr Gerät vor Umwelteinflüssen. Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Regen, Schnee, Staub und ähnlichen Einflüssen.

TEIL 4: BEDIENUNG

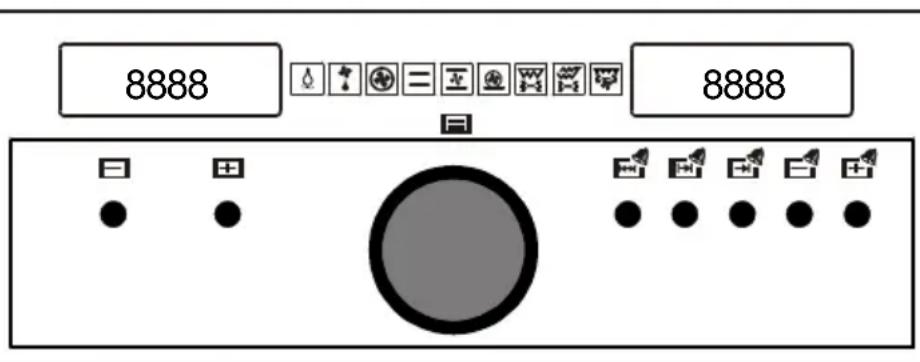

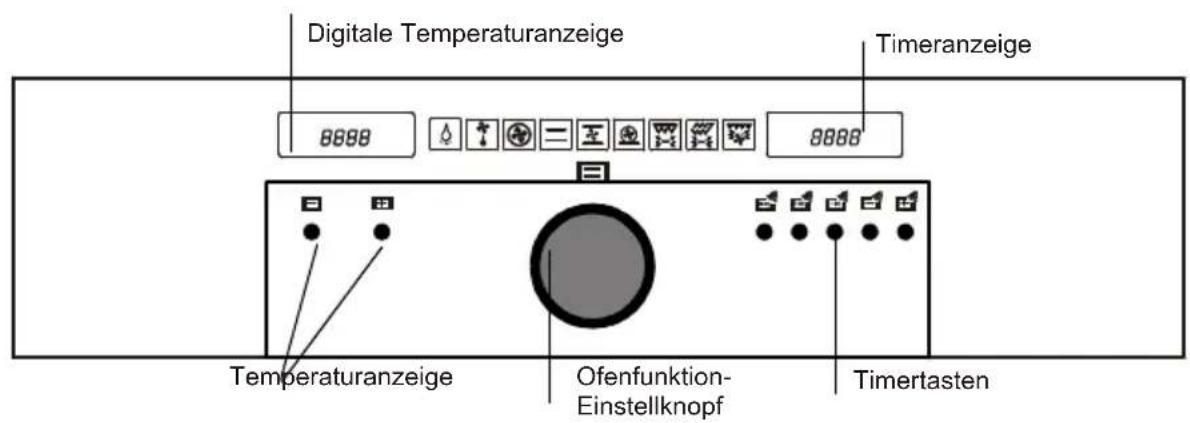

4.1 BEDIENFELD:

4.2 ELEKTRISCHE KOCHPLATTEN VON EINBAU-KOMBIPRODUKTEN VERWENDEN:

Bei Einbaugeräten wird das Kochfeld über die 7-stufigen Einstellknöpfe am Bedienfeld (Abbildungen 8 und 9) gesteuert. Stufe „0“ bedeutet: Ausgeschaltet. Die restlichen 6 Stufen verwenden Sie für Folgendes:

Glaskeramikplatten-Einstellknopf Kochplatten-Einstellknopf

1: Warmhalten
2 bis 3: Erhitzen bei geringerer Temperatur
4, 5, 6: Kochen, Braten, stark erhitzen

Die Oberflächen der Kochplatten sind mit einem hitzebeständigen Material beschichtet. Beim ersten Einschalten härten Sie den Schutzfilm durch Einbrennen. Dazu stellen Sie den Kochplatten-Einstellknopf auf die Position „3“ ein und lassen die Kochplatte etwa 5 Minuten lang aufheizen. Achten Sie bei der Benutzung der Kochplatten darauf, nur Kochgeschirr mit glatter, ebener Unterseite zu verwenden. Ihr Kochfeld erreicht nur dann seine volle Leistung, wenn Sie Kochgeschirr passenden Durchmessers mit ebener Unterseite benutzen. Wir raten von der Benutzung von Kochgeschirr ab, dessen Durchmesser kleiner als der Durchmesser der jeweiligen Kochstelle ist. Dabei geht viel Hitze verloren; Energieverschwendung ist das

Resultat.

WARNHINWEISE

Wenn Sie einen der Einstellknöpfe aus der „0“-Position drehen, leuchtet die Kochplatten-Kontrollleuchte auf.
Verwenden Sie ausschließlich Geschirr mit passendem Durchmesser.
Vergewissern Sie sich, dass der Boden Ihres Kochgeschirrs nicht nass ist, wenn Sie das Geschirr auf die Kochstelle setzen.
Lassen Sie elektrische Kochplatten nicht ohne Geschirr darauf arbeiten. Im Betrieb erreicht das Geschirr naturgemäß eine hohe Temperatur. Daher sollten Sie Kinder und Haustiere vom Herd fernhalten; dies gilt sowohl im Betrieb als auch in der Zeit kurz danach.
■Falls Sie Sprünge oder Risse im Kochfeld entdecken sollten, schalten Sie das Gerät sofort ab und lassen das beschädigte Kochfeld vom autorisierten Kundendienst austauschen.
Nach dem Einsatz muss Ihr Elektroherd mit geeigneten Reinigungsmitteln sorgfältig gereinigt werden, damit er Ihnen lange Zeit Freude bereitet und zuverlässig arbeiten kann. Damit sich kein Rost bilden kann und das Gerät lange Zeit wie neu aussieht, sollten Sie den Herd mit einem Lappen abwischen, auf den Sie ein klein wenig Öl gegeben haben. Benutzen Sie niemals Dampfreiniger.

4.3 Eigenschaften Ihres Kochgerätes

Sie können sämtliche Kochplatten Ihres Herdes auf 6 Stufen einstellen.

0: Aus

1: Niedrigste Temperatur

6: Höchste Temperatur

Duale Kochstellen können sich an zwei Positionen aufheizen. Sie können Zeit und Energie sparen, indem Sie Stufe 1 für kleines Kochgeschirr ( 15 mm) und die Stufen 1 und 2 gleichzeitig für größeres Geschirr ( 80 mm) verwenden. Um den kleineren Teil der Dualkochstelle zu nutzen, drücken Sie die „Dualkochstelle-Auswahltaste“. Beim Drücken der Auswahltaste leuchtet die entsprechende Kontrollleuchte auf. Anschließend können Sie die Temperatur über die jeweilige Plustaste erhöhen oder vermindern. Zum Abschalten der Dualstufe drücken Sie einfach die „Dualkochstelle-Auswahltaste“. Die entsprechende Kontrollleuchte erlischt. Der äußere Bereich der Dualkochstelle kann nicht einzeln genutzt werden. Die obere Kochstelle wird mit derselben Taste wie die Dualkochstelle bedient. Sie können den runden Bereich ( 45 mm) der ovalen Kochstelle einzeln oder in Verbindung mit der restlichen Fläche einsetzen. Die Bedienung ist mit der Bedienung der Dualkochstelle identisch. Nach dem Abschalten der Kochstellen bleiben ihre Oberflächen eine Weile lang heiß. In diesem Fall wird der Buchstabe H zu Ihrer Sicherheit als Restwärmeanzeige dargestellt. Dieses Signal verschwindet, sobald die Kochstellen ausreichend abgekühlt sind.

4.4 Glaskeramische Kochstellen verwenden

Glaskeramik ist besonders widerstandsfähig gegen Hitze und starke Temperaturänderungen. Beim starken Aufheizen leuchtet die jeweilige Kochstelle rot auf. Beim Erhitzen können leise Geräusche auftreten; dies ist völlig normal und liegt am technischen Aufbau des Systems. Eine leichte Geräuschentwicklung wirkt sich nicht auf die Qualität aus. Die Glaskeramik kann beschädigt werden, wenn Sie Kochgeschirr mit scharfen Kanten darüber schieben oder unsanft auf der Glaskeramik abstellen.

Um keine Energie zu verschwenden, sollte der Durchmesser des Geschirrs niemals kleiner oder größer als der Durchmesser der Kochstelle sein.

Sorgen Sie dafür, dass kleine Kinder niemals nahe an die Kochplatten gelangen können, da sich diese im Betrieb natürlich stark erhitzen.

Da sich heiße Öle und Fette entzünden können, sollten Sie Zubereitungsarten wie Frittieren nur mit aufgelegtem Deckel ausführen.

Missbrauchen Sie die Glaskeramik nicht als Schneidbrett oder Arbeitsfläche. Benutzen Sie kein Geschirr mit Aluminiumboden.

Stellen Sie keine schweren Gegenstände auf dem Kochfeld ab.

Stellen Sie keine Gegenstände aus Kunststoff, Aluminium oder ähnlichen Materialien auf der

Glaskeramik ab. Falls doch einmal ein Gegenstand aus Kunststoff oder Aluminium auf der Glaskeramik schmelzen sollte, schaben Sie die Rückstände sofort mit einem Schaber ab.

Reiben Sie nicht mit Geschirrtüchern oder Schwämmen über die Glaskeramik. Rückstände von

Reinigungsmitteln können einen Brand verursachen und zu unschönen Verfärbungen der Oberfläche führen.

4.5 BACKOFEN VERWENDEN Ofenfunktion-Einstellknopf:

Mit diesem Einstellknopf wählen Sie die gewünschte Ofenfunktion (Abbildung 10). Entsprechende Erläuterungen finden Sie im nächsten Abschnitt und in Tabelle 1. Um mit dem Backofen zu arbeiten, müssen Sie die gewünschte Ofenfunktion auswählen und die passende Temperatur einstellen. Andernfalls wird der Backofen nicht beheizt.

Ofentemperatur-Einstellknopf:

Mit diesem Einstellknopf wählen Sie die gewünschte Ofentemperatur (Abbildung 11). Die Ofentemperatur wird immer gemeinsam mit der gewünschten Ofenfunktion eingestellt. Wenn die Temperatur im Inneren des Ofens die von Ihnen vorgegebene Temperatur erreicht, werden die Heizelemente vom Thermostat ausgeschaltet, die Ofentemperatur-Leuchte erlischt. Wenn die Temperatur unter den eingestellten Wert abfällt, schalten sich die Heizelemente wieder ein, die Ofentemperatur-Leuchte leuchtet auf.

Tabelle 1

	Die Ofenbeleuchtung schaltet sich ein.
	Die Ofenbeleuchtung, die rote Warnleuchte und der Lüfter schalten sich ein. Zum Auftauen von gefrorenen Lebensmitteln.
	Ofenthermostat, Warnleuchten sowie unteres und oberes Heizelement schalten sich ein.
	Ofenthermostat, Warnleuchten, Lüfter und Turbolüfter schalten sich ein.
	Ofenthermostat, Warnleuchten, Umluft sowie unteres und oberes Heizelement schalten sich ein.
	Ofenthermostat, Warnleuchten, Lüfter und Grill- und Röstfunktion schalten sich ein.
	Ofenthermostat, Warnleuchten, oberes Heizelement und Röstfunktion schalten sich ein.
	Ofenthermostat, Warnleuchten, Lüfter, oberes Heizelement, Grillelement, Lüfter und Röstfunktion schalten sich ein.
	Ofenthermostat, Warnleuchten, Lüfter, Turbolüfter und unteres Heizelement schalten sich ein.
	Das obere Heizelement des Ofens wird eingeschaltet.
	Das untere Heizelement des Ofens wird eingeschaltet.

4.6 OFENFUNKTION-EINSTELLKNOPF VERWENDEN:

Je nach Modell sind eventuell nicht alle der nachstehend erklärten Funktionen verfügbar.

Auftauen-Funktion:

Legen Sie die aufzutauenden Lebensmittel in den Backofen und stellen Sie den Einstellknopf auf das abgebildete Symbol ein. Dabei werden die Lebensmittel nicht gekocht oder gebacken; sie werden lediglich in kurzer Zeit aufgetaut. Am besten legen Sie die aufzutauenden Lebensmittel auf das Grillrost, das Sie in der dritten Position von unten einschieben (Abbildung 12). Zum Auffangen des Schmelzwassers schieben Sie das Backblech in der unteren Position ein

Unterhitze/Oberhitze-Funktion:

Bei dieser klassischen Backofenfunktion werden Lebensmittel gleichmäßig von oben und unten erhitzt. Stellen Sie die Ofentemperatur je nach gewünschter Zubereitungsart auf die empfohlene Temperatur ein, die Sie der Temperaturtabelle entnehmen können. Wir empfehlen, den Ofen etwa 10 Minuten lang vorzuheizen. Lassen Sie die Lebensmittel eventuell in einem geeigneten Behälter über die gesamte Zubereitungsdauer im Backofen. Diese Funktion eignet sich besonders zum Backen von Kuchen, Biskuit, Gebäck, Nudelgerichten, Lasagne und Pizza.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Turbolüfter

Der Turbolüfter sorgt für eine gleichmäßige Wärmeverteilung im Ofen. Dadurch werden Lebensmittel auf sämtlichen Einschüben gleichmäßig gegart.

Stellen Sie den Ofentemperatur-Einstellknopf auf die gewünschte Temperatur ein. Stellen Sie den Ofenfunktion-Einstellknopf auf das Turbo-Symbol ein. Lassen Sie den Ofen 10 Minuten lang vorheizen, geben Sie dann das Gargut in den Ofen. Vergessen Sie nicht, dies in geeignete Behälter zu geben. Diese Funktion eignet sich zur Zubereitung mehrerer Gerichte auf einmal.

Wenn Sie mit zwei Einschüben gleichzeitig arbeiten möchten, wählen Sie die geringstmögliche für die jeweiligen Lebensmittel geeignete Temperatur. Orientieren Sie sich dabei an der Tabelle. Die Zubereitung mit zwei Einschüben gleichzeitig benötigt mehr Zeit als die Zubereitung mit nur einem Einschub. Gewöhnlich werden nicht beide Gerichte gleichzeitig fertig. Nehmen Sie daher den Einschub mit dem bereits fertig zubereiteten Gericht aus dem Ofen, während Sie den zweiten Einschub entsprechend länger im Ofen belassen.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Unterhitze/Oberhitze + Umluft:

Bei dieser Funktion wird heiße Luft an den oberen und unteren Heizelementen entlang geleitet und durch den Lüfter gleichmäßig im Inneren des Backofens verteilt. Stellen Sie die Ofentemperatur je nach gewünschter Zubereitungsart auf die empfohlene Temperatur ein, die Sie der Temperaturtabelle entnehmen können. Stellen Sie den Ofenfunktion-Einstellknopf auf das Symbol dieser Funktion ein, stellen Sie den Ofentimer (sofern vorhanden) auf die empfohlene Zubereitungszeit ein und lassen Sie den Ofen etwa 10 Minuten lang vorheizen. Geben Sie die Lebensmittel (eventuell in einem passenden Behälter) in den Ofen. Diese Funktion eignet sich insbesondere zum Backen von Gebäck. Die Lebensmittel werden dabei besonders gleichmäßig durchgegart.

Zur Zubereitung mit einem Rost/Backblech.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Grill- und Röstfunktion:

Diese Funktion nutzen Sie für Grillgerichte, Brathähnchen und Spieße. Zum Rösten können Sie den speziellen Drehspieß verwenden (Abbildung 13). Grillgerichte geben Sie auf das Grillrost, das Sie auf der höchsten Position einschieben. Nachdem Sie das Backblech in der dritten Position von unten eingeschoben haben, beginnen Sie mit dem Grillen. Das auf der dritten Position von unten eingeschobene Backblech sorgt dafür,

Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190° eingestellt werden.

Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur ein. Lassen Sie den Ofen 5 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden).

Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Oberes Heizelement Grill- und Röstfunktion:

Diese Funktion eignet sich auch zum schnelleren Grillen, zum Grillen größerer Mengen, zur Zubereitung von Grillhähnchen und für Fleischspieße. Zum Rösten können Sie den speziellen Drehspieß verwenden (Abbildung 5). Grillgerichte geben Sie auf das Grillrost, das Sie auf der höchsten Position einschieben. Nachdem Sie das Backblech in der dritten Position von unten eingeschoben haben, beginnen Sie mit dem Grillen. 3. Das auf der dritten Position von unten eingeschobene Backblech sorgt dafür, dass von den Lebensmitteln herabtropfendes Öl oder Fett aufgefangen wird. Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190 °C eingestellt werden.

Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur ein. Lassen Sie den Ofen 5 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Grill Rösten und Umluft:

Bei dieser Funktion arbeiten Grill, oberes Heizelement und Umluft zusammen und sorgen für ein besonders gleichmäßiges Garen. Diese Funktion eignet sich auch zum schnelleren Grillen, zum Grillen größerer Mengen, zur Zubereitung von Grillhähnchen und für Fleischspieße.

Zum Rösten können Sie den speziellen Drehspieß verwenden (Abbildung 5). Grillgerichte geben Sie auf das Grillrost, das Sie auf der höchsten Position einschieben. Nachdem Sie das Backblech in der dritten Position von unten eingeschoben haben, beginnen Sie mit dem Grillen. Das auf der dritten Position von unten eingeschobene Backblech sorgt dafür, dass von den Lebensmitteln herabtropfendes Öl oder Fett aufgefangen wird. Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190 °C eingestellt werden.

Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur ein. Lassen Sie den Ofen 5 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Turbolüfter + Unterhitze:

Die Kombination aus Turbolüfter und Unterhitze eignet sich ideal zur Zubereitung von Pizza. Während der Turbolüfter eine gleichmäßige Wärmeverteilung im Ofen gewährleistet, sorgt die Unterhitze für das richtige Ausbacken des Pizzateiges. Stellen Sie den Ofenfunktion-Einstellknopf auf das Symbol dieser Funktion ein. Lassen Sie den Ofen 10 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen.

Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab und beenden den Timer (sofern vorhanden). Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Die Kombination aus Turbolüfter und Unterhitze eignet sich ideal zur Zubereitung von Pizza. Während der Turbolüfter eine gleichmäßige Wärmeverteilung im Ofen gewährleistet, sorgt die Unterhitze für das richtige Ausbacken des Pizzateiges.

4.7 MECHANISCHEN TIMER VERWENDEN:

L

Manueller Betrieb

Wenn Sie den Timerknopf in die im ersten Bild gezeigte M-Position bringen, können Sie im Dauerbetrieb mit dem Ofen arbeiten. Wenn sich der Knopf in der Position 0 befindet, arbeitet der Ofen nicht.

Betrieb mit Zeitvorgabe

Stellen Sie den Timerknopf wie im nebenstehenden Bild auf die gewünschte Zeit (0 bis 100 Minuten) ein. Nach Ablauf der eingestellten Zeit erklingt ein Tonsignal, der Ofen schaltet sich ab.

L

□

Mechanischer Erinnerungstimer

Stellen Sie die gewünschte Garzeit ein, indem Sie den Timerknopf im Uhrzeigersinn drehen. Nach Ablauf dieser Zeit erklingt ein Tonsignal, der Ofen arbeitet jedoch weiter. Zum Abschalten des Ofens bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Aus-Position

4.8 DIGITALEN TIMER VERWENDEN:

Zeiteinstellung:

Die Zeit wird eingestellt, bevor Sie den Ofen benutzen. Nach dem Sie den Ofen eingeschaltet haben, blinken das Symbol (A) und drei Nullen in der Anzeige. Drücken Sie die Tasten + und - gleichzeitig. Das Symbol 135 erscheint in der Anzeige. Zusätzlich beginnt der Punkt in der Mitte der Anzeige zu blinken. Stellen Sie nun die gewünschte Uhrzeit mit den Tasten +/- ein, solange dieser Punkt blinkt. Nach der Einstellung sollte der Punkt dauerhaft leuchten.

Wenn nach dem Einschalten des Ofens das Symbol (A) und die drei Nullen in der Anzeige blinken, kann der Ofen nicht mit den Bedienknöpfen gesteuert werden. Nachdem Sie die Tasten + und - zur Uhrzeiteinstellung gleichzeitig gedrückt haben, wird das Symbol 📁in der Anzeige dargestellt. Wenn dieses Symbol in der Anzeige erscheint, können Sie den Ofen manuell bedienen.

Nach einem Stromausfall wird die eingestellte Zeit zurückgesetzt, muss also erneut eingestellt werden.

Akustische Erinnerung einstellen:

Diese Funktion gibt nach Ablauf einer voreingestellten Zeit ein Tonsignal zur Erinnerung aus.

Drücken Sie die MODE-Taste in der Mitte. Das Symbol △ blinkt in der Anzeige. Zusätzlich werden drei Nullen angezeigt. Stellen Sie die gewünschte Erinnerungszeit mit den Tasten +/- ein, solange das Symbol △ blinkt. Kurz nach dem Abschluss der Einstellung hört das Symbol △ auf zu blinken. Sobald das Symbol △ nicht mehr blinkt, ist die Einstellung der akustischen Erinnerung abgeschlossen.

Die akustische Erinnerung kann im Bereich 0 bis 23:59 eingestellt werden.

Nach Ablauf dieser Zeit erklingt ein Tonsignal, das Symbol 🐎 blinkt in der Anzeige. Durch Betätigen einer beliebigen Taste schalten Sie das Tonsignal ab, das Symbol 🐎 erlischt.

Die akustische Erinnerung ist eine reine Erinnerungsfunktion. Die Funktion hat keinen Einfluss auf den Ofen.

Halbautomatische Programmierung der Garzeit:

Abbildung 14

Mit dieser Funktion können Sie eine bestimmte Garzeit vorgeben. Dazu geben Sie die gewünschten Lebensmittel in den Ofen. Stellen Sie die gewünschte Betriebsart ein. Wählen Sie die zu den jeweiligen Lebensmitteln passende Temperatureinstellung.

Drücken Sie die MODE-Taste, bis „stop“ in der Timer-Anzeige erscheint. Wenn „stop“ in der Timer-Anzeige erscheint, beginnt das Symbol (A) zu blinken. Stellen Sie nun die gewünschte, für Ihre Lebensmittel geeignete, Garzeit mit den Tasten +/- ein. Kurz nach dem Abschluss der Einstellung erscheint die Uhrzeit in der Anzeige, die Symbole (A) und leuchten dauerhaft.

Sie können Garzeiten zwischen 0 und 10 Stunden voreinstellen.

Nach Ablauf der eingestellten Zeit schaltet der Timer den Ofen ab, ein Tonsignal erklingt. Zusätzlich beginnt das Symbol (A) in der Anzeige zu blinken. Zum Abschalten des Tonsignals bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Position 0 und drücken eine beliebige Timer-Taste. Der Timer wird auf manuellen Betrieb umgeschaltet.

Halbautomatische Programmierung der Fertigstellungszeit:

Mit dieser Funktion können Sie eine bestimmte Fertigstellungszeit vorgeben. Dazu geben Sie die gewünschten Lebensmittel in den Ofen. Stellen Sie die gewünschte Betriebsart ein. Wählen Sie die zu den jeweiligen Lebensmitteln passende Temperatureinstellung. Drücken Sie die MODE-Taste, bis „end“ in der Timer-Anzeige erscheint. Wenn „end“ in der Timer-Anzeige erscheint, beginnen das Symbol (A) und die Uhrzeit zu blinken.

Stellen Sie nun die gewünschte Fertigstellungszeit mit den Tasten +/- ein. Kurz nach dem Abschluss der Einstellung erscheint die Uhrzeit in der Anzeige, die Symbole (A) und Leuchten dauerhaft. Der Ofen beginnt nun zu arbeiten.

Bei dieser Funktion können Sie eine Zeit bis zu 10 Stunden nach der aktuellen Uhrzeit vorgeben.

Nach Ablauf der eingestellten Zeit schaltet der Timer den Ofen ab, ein Tonsignal erklingt. Zusätzlich beginnt das Symbol (A) in der Anzeige zu blinken. Zum Abschalten des Tonsignals bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Position 0 und drücken eine beliebige Timer-Taste. Der Timer wird auf manuellen Betrieb umgeschaltet.

Vollautomatische Programmierung:

Diese Funktion nutzen Sie, wenn Sie Speisen zu einer bestimmten Zeit und über einen bestimmten Zeitraum zubereiten möchten. Dazu geben Sie die gewünschten Lebensmittel in den Ofen. Stellen Sie die gewünschte Betriebsart ein. Wählen Sie die zu den jeweiligen Lebensmitteln passende Temperatureinstellung.

1. Drücken Sie die MODE-Taste, bis „stop“ in der Timer-Anzeige erscheint. Wenn „stop“ in der Timer-Anzeige erscheint, beginnt das Symbol (A) zu blinken. Stellen Sie nun die gewünschte, für Ihre Lebensmittel geeignete, Garzeit mit den Tasten +/- ein.
   Kurz nach dem Abschluss der Einstellung erscheint die Uhrzeit in der Anzeige, die Symbole (A) und leuchten dauerhaft. (Abbildung 14)

Sie können Garzeiten zwischen 0 und 10 Stunden voreinstellen.

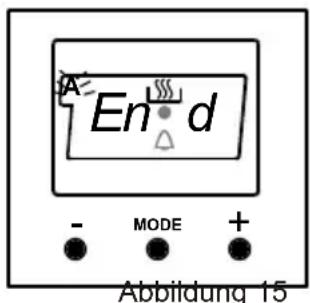

1. Drücken Sie die MODE-Taste, bis „end“ in der Timer-Anzeige erscheint. Wenn „end“ in der Timer-Anzeige erscheint, beginnen das Symbol (A) und die Uhrzeit mit aufaddierter Garzeit zu blinken. Stellen Sie nun die gewünschte Fertigstellungszeit mit den Tasten +/- ein. Kurz nach dem Abschluss der Einstellung erscheint die Uhrzeit in der Anzeige, das Symbol (A) leuchtet dauerhaft (Abbildung 15).

Bei dieser Funktion können Sie eine Gesamtzeit bis zu 23:59 Stunden nach der aktuellen Uhrzeit vorgeben.

Zum Zeitpunkt, der sich durch Abziehen der Garzeit von der voreingestellten Fertigstellungszeit ergibt, beginnt der Ofen zu arbeiten und stoppt zur gewünschten Fertigstellungszeit. Ein Tonsignal erklingt, das Symbol (A) beginnt zu blinken. Zum Abschalten des Tonsignals bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Position 0 und drücken eine beliebige Timer-Taste. Der Timer wird auf manuellen Betrieb umgeschaltet.

4.9 DIGITALER KURZZEITTIMER

Drücken Sie die Tasten + und - am digitalen Timer gleichzeitig. Die Anzeige beginnt zu blinken; nun können Sie die gewünschte Zeit mit den Tasten +/- einstellen. Nach der Einstellung warten Sie ab, bis das Symbol △ angezeigt wird; die Zeit ist nun eingestellt. Nach Ablauf dieser Zeit erklingt ein Tonsignal, der Ofen arbeitet jedoch weiter. Zum Abschalten des Ofens bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Aus-Position

4.10 TIMER ZUR PROGRAMMIERUNG DES OFENS VERWENDEN:

Ofenfunktion auswählen:

Zur Auswahl der gewünschten Kochfunktion drücken Sie die Funktionstaste ein. Drehen Sie den Knopf im Uhrzeigersinn, bis die gewünschte Funktion im Display angezeigt wird. Wenn Sie die Beleuchtungsfunktion auswählen, schaltet sich lediglich die Ofenbeleuchtung ein, im Display wird „Lit“ angezeigt. Bei Auswahl der Auftaufunktion kann die Ofentemperatur nicht verändert werden; im Display wird „Del“ angezeigt. Wenn Sie die Funktionen Turbolüfter, Oberhitze/Unterhitze und Umluft zur Zubereitung von Pizza auswählen, wird 175 °C als Vorgabetemperatur in Display angezeigt. Stellen Sie die gewünschte Temperatur mit den Tasten +/- ein. Bei den Funktionen Grill, Doppelgrill, Doppelgrill + Umluft wird 200 °C als Vorgabetemperatur in Display angezeigt. Stellen Sie die gewünschte Temperatur mit den Tasten +/- ein.

Grundsätzlich benutzen Sie die Tasten +/- unterhalb der Temperaturanzeige zur Einstellung der Ofentemperatur. Die Ofentemperatur lässt sich in Schritten von 5 °C einstellen.

Zeit einstellen:

Die Zeit wird eingestellt, bevor Sie den Ofen benutzen.

Nach dem ersten Anschluss an die Stromversorgung werden drei blinkende Nullen im rechten Display angezeigt. Drücken Sie die zweite und die dritte Taste von links gleichzeitig. Die Nummern leuchten nun dauerhaft, der Punkt in der Mitte beginnt zu blinken. Nun können Sie die Uhrzeit mit den Tasten +/- einstellen. Nach der Einstellung sollte der Punkt dauerhaft leuchten. Nachdem Sie die Zeit eingestellt haben, können Sie den Ofen manuell bedienen. Wenn Sie eine beliebige Funktion auswählen, wird ein Kochsymbol im Timer-Display angezeigt, der Ofen beginnt zu arbeiten.

Nach einem Stromausfall wird die eingestellte Zeit zurückgesetzt, muss also erneut eingestellt werden.

Timer-Einstellung

Mit dieser Funktion können Sie sich zu einer bestimmten Uhrzeit oder nach Ablauf einer bestimmten Zeit erinnern lassen.

Drücken Sie die linke Taste ^1 der fünf Tasten unterhalb des Timers.

Drei Nullen werden im Timer-Display angezeigt, der Punkt in der Mitte und das Symbol △ unterhalb des Punktes beginnen zu blinken. Nun können Sie die gewünschte Zeitspanne mit den Tasten +/- einstellen. Wenn die Anzeige nach der Einstellung unverändert bleiben soll, betätigen Sie nun keine weiteren Tasten mehr. Wenn die Anzeige unverändert bleibt, können Sie den Countdown bis zum Ablauf der eingestellten Zeitspanne mitverfolgen. Der Countdown erfolgt in Schritten von einer Minute, bis eine Restzeit von einer Minute erreicht ist. Unterhalb einer Minute wird die restliche Zeit in Sekunden angezeigt. Wenn Sie die Timer-Anzeige wieder aufrufen möchten, drücken Sie die Taste mit dem Symbol ☐ ganz links.

Sie können eine Zeit im Bereich von 0 bis 24 einstellen.

Nach Ablauf dieser Zeit erklingt ein Tonsignal, das Symbol △ blinkt in der Anzeige.

Dieser Timer dient lediglich zur Erinnerung. Die Funktion hat keinen Einfluss auf den Ofen.

Halbautomatische Programmierung:

Wenn sich der Ofenfunktion-Einstellknopf in der Position 0 befindet, kann keine Programmierung ausgeführt werden. Zusätzlich gilt: Wenn der Ofen während der Programmierung über den Ofenfunktion-Einstellknopf ausgeschaltet wird, so wird die Programmierung abgebrochen.

Mit dieser Funktion können Sie eine bestimmte Garzeit vorgeben.

Dazu geben Sie die gewünschten Lebensmittel in den Ofen. Stellen Sie die gewünschte Betriebsart ein. Stellen Sie die gewünschte Temperatur mit den Tasten +/- unterhalb des linken Displays ein. Drücken Sie unter der Timer-Anzeige die zweite und die dritte taste von links gleichzeitig. Drei Nullen werden im Display angezeigt, der Punkt in der Mitte und das Auto-Symbol beginnen zu blinken. Nun können Sie die gewünschte Zeitspanne mit den Tasten +/- einstellen. Wenn Sie nach der Einstellung etwas warten, wird zur Timer-Anzeige umgeschaltet, das Auto-Symbol leuchtet nun dauerhaft.

Nach Ablauf der eingestellten Zeit schaltet der Timer ab, ein Tonsignal erklingt. Dieses Tonsignal können Sie abschalten, indem Sie den Ofen-Einstellknopf in die Position 0 bringen und eine beliebige Taste drücken. Anschließend kann der Ofen wieder manuell bedient werden.

Sie können Garzeiten zwischen 0 und 10 Stunden voreinstellen.

Vollautomatische Programmierung:

Wenn sich der Ofenfunktion-Einstellknopf in der Position 0 befindet, kann keine Programmierung ausgeführt werden. Zusätzlich gilt: Wenn der Ofen während der Programmierung über den Ofenfunktion-Einstellknopf ausgeschaltet wird, so wird die Programmierung abgebrochen. Die Programmierung nutzen Sie, wenn Sie Speisen zu einer bestimmten Zeit und über einen bestimmten Zeitraum zubereiten möchten. Dazu geben Sie die gewünschten Lebensmittel in den Ofen. Stellen Sie die gewünschte Betriebsart ein. Stellen Sie die gewünschte Temperatur mit den Tasten +/- unterhalb des linken Displays ein. Drücken Sie zunächst die zweite Taste von links an der Timer-Anzeige.

Drei Nullen werden im Display angezeigt, der Punkt in der Mitte und das Auto-Symbol beginnen zu blinken. Nun können Sie die gewünschte Zeitspanne mit den Tasten +/- einstellen.

Sie können Garzeiten zwischen 0 und 10 Stunden voreinstellen.

Anschließend drücken Sie die Taste mit dem Symbol in der Mitte unterhalb der Timer-Anzeige.

In der Anzeige wird die Summe aus Tageszeit und vorgegebener Zubereitungszeit angezeigt. Nun können Sie die Uhrzeit zur Abschaltung des Ofens mit den Tasten +/- einstellen.

Bei dieser Funktion können Sie eine Gesamtzeit bis zu 24:00 Stunden nach der aktuellen Uhrzeit vorgeben.

Zum Zeitpunkt, der sich durch Abziehen der Garzeit von der voreingestellten Fertigstellungszeit ergibt, beginnt der Ofen zu arbeiten und stoppt zur gewünschten Fertigstellungszeit. Ein Tonsignal erklingt, das Auto-Symbol beginnt zu blinken. Zum Abschalten des Tonsignals bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Position 0 und drücken eine beliebige Timer-Taste. Der Timer wird auf manuellen Betrieb umgeschaltet.

SP ISENE	Turbo			Ober-/Unterhitze			Ober-/Unterhitze + Umluft			GRILL
	Temperatur (°C)	Einschubposition	Grzeit (Min.)	Temperatur (°C)	uEin position	Garbeit (Min.)	Temperatur (°C)	Einschubposition	Grzeit Tm (Min.)	e t pera ur (°C)	Einschubposition	Garzeit (Min.)
S hi tgebäcc ch	k 170 - 190	2 - 3 - 4	35 - 45	170 - 190	2 - 3	35 - 45	170 - 190	2 - 3	25 - 35
Kuchen	150 - 170	2 - 3 - 4	30 - 40	170 - 190	2 - 3	30 - 40	150 - 170	2 - 3 - 4	25 - 35
Kekse	150 - 170	2 - 3 - 4	25 - 35	170 - 190	2 - 3	30 - 40	150 - 170	2 - 3 - 4	25 - 35
F k e l nri ad l e										200	5	10 - 15
W s halas er tige Spei ens	175 - 200	3	40 - 50	175 - 200	3	40 - 50	175 - 200	3	40 - 50
Geflügel				200	2 - 3	45 - 60	200	2 - 3	45 - 60	200	*	50 - 60
Koteletts										200	4 - 5	15 - 25
Rite ak										200	5	15 - 25
Zwei-Blee Kuchen	160 - 180	2 - 5	30 - 40
Drei-Blech-Kuchen	170 - 190	2 - 5	35 - 45
* Am Bratspieß zubereiten

nd

Im Ofen genutzte Zubehörteile:

Wir empfehlen, bei der Zubereitung von Speisen die in der Tabelle angegebenen Behälter zu verwenden. Zusätzlich zu den Einschüben, dem Rost und dem Drehspieß (allesamt mitgeliefert) können Sie auch handelsübliche Glasbehälter, Kuchenformen und sonstige Einschübe verwenden, die sich für Ihren Ofen eignen. Beachten Sie bitte grundsätzlich die Anweisungen und Informationen des Herstellers. Wenn Sie kleine Behälter verwenden, platzieren Sie diese exakt in der Mitte des Rostes. Die nachstehenden Hinweise gelten insbesondere für emaillierte Behälter.

Wenn Speisen das Blech nicht komplett ausfüllen, tiefgefroren in den Ofen gegeben werden oder Sie ein Blech zum Auffangen von Flüssigkeiten einsetzen, kann sich das Blech aufgrund der hohen Temperaturen verformen. Nach dem Abkühlen nimmt das Blech allerdings wieder seine ursprüngliche Form ein. Dies ist völlig normal und das Ergebnis unterschiedlicher Ausdehnung von Materialien bei hohen Temperaturen. Achten Sie darauf, dass sich Kochutensilien aus Glas nach der Zubereitung nicht schlagartig stark abkühlen. Setzen Sie solche Utensilien nicht auf kalte oder nasse Oberflächen. Sorgen Sie dafür, dass solche Gegenstände langsam abkühlen, indem Sie sie auf ein Tuch setzen. Andernfalls kann das Glas brechen. Wenn Sie Ihren Ofen zum Grillen einsetzen, schieben Sie am besten die Grillschale (eventuell mitgeliefert) unter. Auf diese Weise verhindern Sie Verschmutzungen Ihres Ofens durch spritzendes oder tropfendes Fett. Wenn Sie das Grillrost verwenden, schieben Sie ein Blech in der unteren Position ein, in dem sich tropfendes Fett sammeln kann. Geben Sie etwas Wasser hinzu; dies erleichtert die Reinigung. Beim Grillen benutzen Sie den vierten oder fünften Einschub und fetten das Rost etwas ein, damit nichts daran kleben bleibt.

Rost: Zum Grillen und als Unterlage für Behälter.

Flaches Blech: Für Gebäck wie Obsttorten.

Tiefes Blech: Für Aufläufe und ähnliche Gerichte.

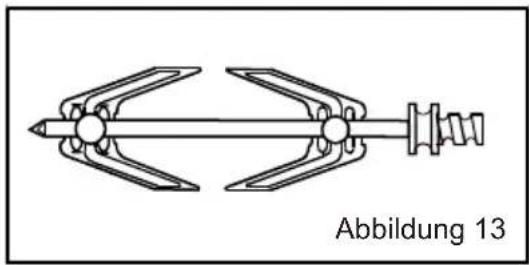

Grillen mit dem Drehspieß

Lösen Sie die Schrauben an den Klemmen, nehmen Sie die Klemmen ab, führen Sie den Spieß durch das Geflügel. Schieben Sie die Klemmen anschließend wieder auf den Spieß und in das Geflügel hinein. Ziehen Sie die Schrauben an. Bevor Sie die nachstehenden Schritte ausführen, überzeugen Sie sich davon, dass Ofen und Drehspießfunktion ausgeschaltet sind. Schieben Sie das Blech in den zweiten Einschub, setzen Sie die Drehspießhalterung wie in der Abbildung gezeigt in die Öffnungen des Bleches ein. Bei manchen Produkten wird ein Rahmen statt einer speziellen Halterung für den Drehspieß eingesetzt. Hier kann das Blech in den ersten Einschub geschoben werden. In diesem Fall müssen Sie lediglich den Rahmen im dritten Einschub platzieren.

Bevor Sie die Drehspießspitze in die Öffnung an der Rückwand des Ofens einführen, drehen Sie die Metallabdeckung über der Öffnung zur Seite. Schieben Sie die Spitze des Drehspießes in die Öffnung an der Rückwand des Ofens, setzen Sie das andere Ende des Drehspießes fest in die Halterung oder in den Rahmen ein. Achten Sie auch darauf, dass die Spitze des Drehspießes sicher in der Öffnung gehalten wird. Während des Röstens darf der Griff nicht am Drehspieß angebracht sein, die Ofentür muss geschlossen bleiben.

TEIL 5: REINIGUNG UND WARTUNG IHRES OFENS

5.1 REINIGUNG

Bevor Sie Ihren Ofen reinigen, vergewissern Sie sich zunächst, dass sämtliche Bedienelemente abgeschaltet sind, der Ofen abgekühlt und der Netzstecker gezogen ist.

Benutzen Sie keine Reinigungsmittel, die Scheuermittel enthalten: Diese können die emaillierten und lackierten Teile Ihres Ofens beschädigen. Verwenden Sie Creme- oder Flüssigreiniger ohne Scheuerzusätze.

Benutzen Sie keinerlei ätzende Reiniger, Scheuerpulver, Stahlwolle oder harte Gegenstände, damit die Oberflächen Ihres Gerätes nicht beschädigt werden. Überlaufende Lebensmittel und verschüttete Flüssigkeiten können sich in die Oberflächen Ihres Ofens einbrennen und Schäden an der Emaille verursachen. Wischen Sie verschüttete Flüssigkeiten sofort auf. Benutzen Sie keinerlei Dampfreiniger zum Reinigen des Ofens.

Ofen-Innenraum reinigen

Trennen Sie den Ofen vor dem Reinigen von der Stromversorgung. Der Ofen-Innenraum lässt sich am besten reinigen, wenn er noch etwas warm ist. Wischen Sie den Ofen nach jeder Benutzung mit einem weichen Tuch aus, das Sie mit etwas Seifenwasser angefeuchtet haben. Wischen Sie den Ofen anschließend mit einem feuchten Tuch aus, danach wischen Sie ihn trocken. Von Zeit zu Zeit sollten Sie den Ofen mit einem flüssigen Reinigungsmittel komplett reinigen. Benutzen Sie keine Trockenreiniger und keine Reinigungspulver. Bei Produkten mit katalytischen Emaillerahmen müssen Rückwand und Seitenwände des Ofen-Innenraums nicht gereinigt werden. Allerdings sollten diese nach einer bestimmten Zeit (abhängig von der Nutzung) ausgetauscht werden.

Kochfeld reinigen

Die Kochfelder sollten mit einem feuchten Tuch abgewischt werden. Edelstahlteile sollten lediglich mit Wasser abgewaschen und mit einem weichen Tuch oder Fensterleder getrocknet werden. Vertiefungen und Ecken lassen sich am besten mit einem flüssigen Reinigungsmittel oder etwas handwarmem Essig reinigen. Glasdeckel reinigen Sie mit heißem Wasser und einem rauen Tuch. Versuchen Sie, beim Reinigen auf starkes Reiben und Scheuern zu verzichten. Nötigenfalls können Sie flüssige Reinigungsmittel verwenden. Achten Sie auch darauf, den Glasdeckel nicht zu schließen, bis das Kochfeld komplett abgekühlt ist.

5.2 GLASKERAMIK REINIGEN:

Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit dem Reinigen beginnen.

Lassen Sie die Glaskeramik vor dem Reinigen komplett abkühlen.

Vergewissern Sie sich, dass die von Ihnen eingesetzten Reinigungsmittel keinerlei Scheuermittel enthalten, die das Glas verkratzen können. Benutzen Sie am besten Creme- oder Flüssigreiniger.

Die Glaskeramik sollte mit kaltem Wasser abgewischt und mit einem weichen Tuch trocken gerieben werden, bis auch der letzte Reinigungsmittelrest entfernt ist.

Übergelaufene Lebensmittel und sonstige Rückstände können Sie mit dem Schaber entfernen, der mit Ihrem Gerät geliefert wurde.

Zuckerhaltige Lebensmittel sollten sofort entfernt werden, solange die Glaskeramik noch heiß ist.

Stahlwolle kann zu Beschädigungen der Glaskeramik führen. Staub entfernen Sie am besten mit einem angefeuchteten Tuch von den entsprechenden Oberflächen.

Im Laufe der Zeit können Verfärbungen der glaskeramischen Oberfläche auftreten; diese wirken sich jedoch nicht auf Funktion und Leistung der Glaskeramik aus. Der Grund dieser Verfärbungen liegt nicht in Veränderungen der Glaskeramik: Solche Verfärbungen treten auf, wenn sich Lebensmittelreste in die Oberfläche einbrennen, die Glaskeramik durch Kochgeschirr abgenutzt wird oder ungeeignete Reinigungsmittel verwendet wurden.

Bevor Sie chemische Reinigungsmittel einsetzen, sollten Sie zunächst grundsätzlich den mitgelieferten Schaber verwenden. Mit diesem Schaber können Sie auch die kleinsten Verschmutzungen von der Glaskeramik entfernen. Auch schwierig zu entfernende Verunreinigungen wie geschmolzene Kunststoffe, Öl und Fette sowie zuckerhaltige Substanzen können ebenfalls leicht mit dem Schaber entfernt werden. Da der Schaber mit einer scharfen Rasierklinge arbeitet, ist er nicht ganz ungefährlich und sollte stets außerhalb der Reichweite von Kindern aufbewahrt werden.

Achten Sie beim Einsatz des Schabers darauf, nicht das Silikon an den Kanten des Glases zu beschädigen.

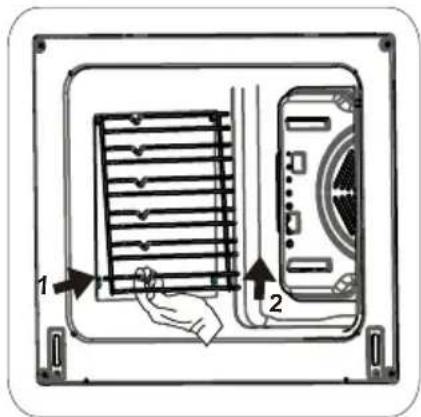

5.3 Rosthalterung entfernen

Ziehen Sie die Rosthalterung wie in der obigen Abbildung gezeigt heraus. Heben Sie sie nach dem Lösen der Clips nach oben ab.

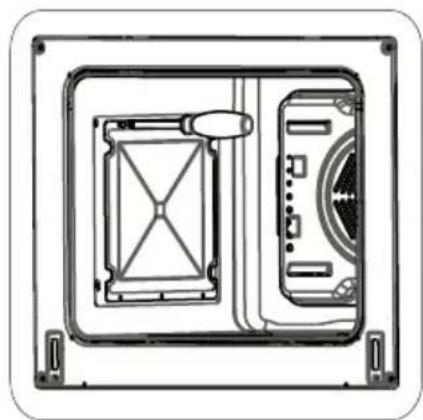

Drehen Sie jeweils 6 Schrauben an den emaillierten Wänden

Ofenbeleuchtung austauschen

Wir empfehlen, diesen Arbeitsschritt dem autorisierten Kundendienst zu überlassen. Trennen Sie den Ofen von der Stromversorgung und vergewissern Sie sich, dass er komplett abgekühlt ist. Entfernen Sie zunächst das Schutzglas, nehmen Sie dann das Leuchtmittel aus der Fassung. Setzen Sie ein neues, bis 300 °C beständiges Leuchtmittel in die Fassung ein; dieses Leuchtmittel erhalten Sie beim autorisierten Kundendienst. Setzen Sie dann das Schutzglas wieder auf. Anschließend können Sie Ihren Ofen wieder ganz normal benutzen.

TEIL 6: SERVICE UND TRANSPORT

6.1 BEVOR SIE SICH AN DEN KUNDENDIENST WENDEN

Falls der Ofen nicht funktionieren sollte:

Der Ofen ist eventuell von der Stromversorgung getrennt oder ein Stromausfall ist eingetreten. Bei Modellen mit Timer ist eventuell eine falsche Uhrzeit eingestellt.

Falls sich der Ofen nicht aufheizen sollte:

Möglicherweise haben Sie vergessen, die Ofentemperatur einzustellen.

Falls die Ofenbeleuchtung nicht aufleuchten sollte:

Überprüfen Sie die Stromversorgung.

Vergewissern Sie sich, dass das Leuchtmittel nicht defekt ist. In diesem Fall tauschen Sie das Leuchtmittel nach Anleitung aus.

Probleme beim Garen (z. B. ungleichmäßige Erwärmung bei Oberhitze/Unterhitze):

Kontrollieren Sie, ob das Grillrost/Backblech in der richtigen Position eingeschoben, die richtige Garzeit eingehalten und die Temperatur richtig eingestellt wurde.

Falls nach wie vor Probleme mit Ihrem Produkt auftreten sollten, wenden Sie sich bitte an den Kundendienst.

6.2 HINWEISE ZUM TRANSPORT

Falls das Gerät transportiert werden muss:

Zum Transportieren des Gerätes benutzen Sie am besten das Original-Verpackungsmaterial. Halten Sie sich an die Transporthinweise auf der Verpackung.

Fixieren Sie die oberen Teile des Gerätes, Brenner, Köpfe und Geschirrhalter mit Klebeband am Kochfeld.

Legen Sie Papier zwischen Abdeckung und Kochfeld, decken Sie die Abdeckung ab und befestigen Sie sie mit Klebeband an den Seitenflächen des Ofens.

Schützen Sie das Glas der Ofentür mit Pappe oder Papier, damit das Glas beim Transport nicht durch Grillrost, Backblech oder ähnliche Gegenstände beschädigt wird.

Befestigen Sie sämtliche weiteren losen Gegenstände mit Klebeband an den Seitenwänden des Gerätes.

Falls die Originalverpackung nicht mehr greifbar sein sollte:

Schützen Sie die Außenflächen (Glas und lackierte Flächen) des Ofens vor möglichen Stößen.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

52017649 12/08 R002

52011695 11/08 R000

52011695 01/09 R001
