BEDIENUNGSANLEITUNG MFK105 M-SYSTEM

Gebrauchsanweisung Installationsanleitung

Gebrauchsanweisung Installationsanleitung

Seite 37

Français

KONFORMITÄTSERKLÄRUNG

These Herdplatte wurde nach folgenden Vorschriften entwickelt, konstruiert und verkauft.

• Sicherheitsbestimmungen der EWG-Richtlinie "Niederspannung" 73/23;
• Sicherheitsbestimmungen der EWG-Richtlinie "EMC" 89/336;
• EWG-Richtlinie 93/68.

BELANGRIJKE RAADGEVINGEN

GERECHTEN TEMPERATUUR

Savoiegebakjes 150^

Verlichte interne segmenten

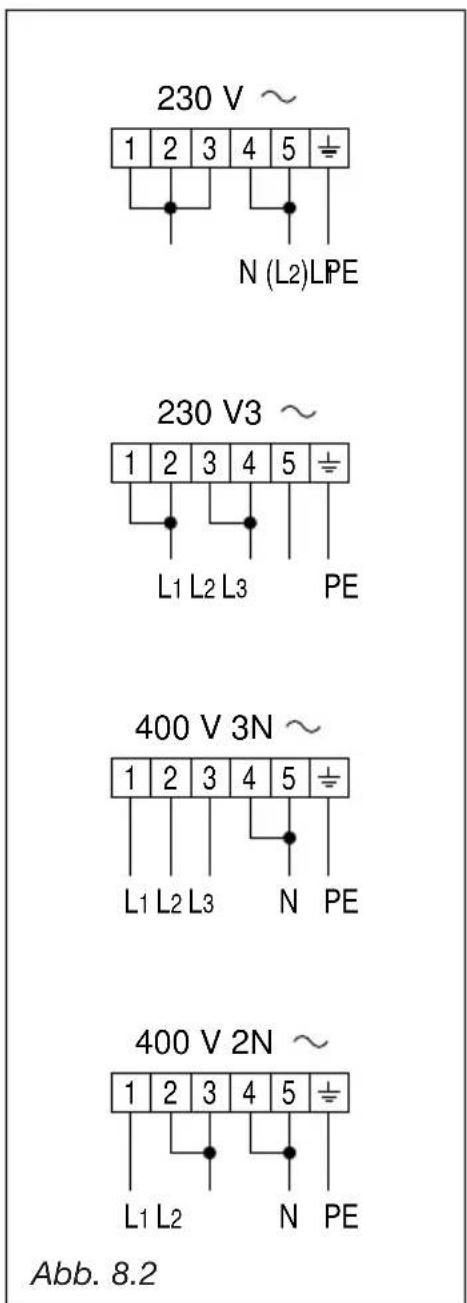

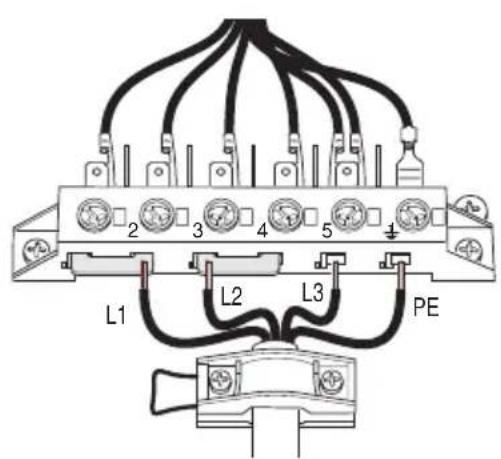

8 - ELEKTRISCH GEDEELTE

Sehr geehrte Kunden,

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben.

Die im folgenden aufgerühten Hinweise und Ratschläge dieren ihrer Sicherheit und der anderer Personen und erfolglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen.

Bewahren Sie deshalb diese Broschüre sorgfältig auf, sie wird Ihnen auch in Zukunft hilfreich sein, falls Sie hinsichtlich der Funktionseise des Gerätes irgendweiche Unklarheiten klären möchten.

Dieses Gerätarf nur für den Zweck verwendet werden, für den es ausdrücklich hergestellt wurde, d.h. für das Kochen von Speisen.

Jeder andere Verwendungszweck ist unangemessen und darauf auch gefährlich.

Für eventuelle Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen, leht der Hersteller jegliche Haftung ab.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EGRICHTLINIE 2002/96/EG.

Am Ende seiner Nutzzeitarf das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden.

Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestruichen ist, gekennzeichnet.

WICHTIG HINWEISE

Kontrollieren Sie nach dem Auspacken, ob das Gerät unbeschädigt ist.

Sollten Sie Zweifel haben, schalten Sie das Gerät nicht ein sondern wenden Sie sich an den Lieferanten oder an einen Elektrofachmann.

Die Verpackungsteile (Plastikbeutel, Styropor, Nagel, Metallbänder etc.) müssen für Kinder unzugänglich gemacht werden, weil sie eine potentielle Gefahrenquelle darstellen.

-Versuchen Sie nicht, die technischen Eigenchaften des Gerätes zu verändern, das kann gefährlich sein.
-Machen Sie das Gerat stromlos, bevor Sie es putzen oder warten.
- Falls Sie theses Gerät nicht mehr benutzen sollenn (oder falls Sie ein altes Modell durch ein neues ersetzen), empfehlen wir Ihnen, das Gerät vor dem Wegwerfen Funktionuntüchting zu machen, wie das in den gültigen Bestimmungen zum Schutz von Gesundheit und Umwelt vorgesehen ist, indem Sie die Teile unschädlich machen, die jersey für spielende Kinder eine Gefahrenquelle darstellen konnendarstellen können.

WICHTIGE HINWEISE FÜR DEN GEBRAUCH VON ELEKTROGERÄTEN

Beim Gebrauch von Elektrogeräten mussen grundsätzlich eineuge wichtige Regeln beachtet werden.

Im besonderen gilt:

• das Gerät nie mit nassen oder feuchten Händen oder Fuß berühren;
  -das Gerat nie mit nachten FuBen benutzen;
• Kinder und unzurechnungsfähige Personen das Gerät nur unter Aufsicht verwenden setzen;

Der Hersteller kann nicht haftbar gemacht werden für Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen.

INBETRIEBNAHME DES BACKOFENS

Vor Benutzung des Backofens sollenn Sie

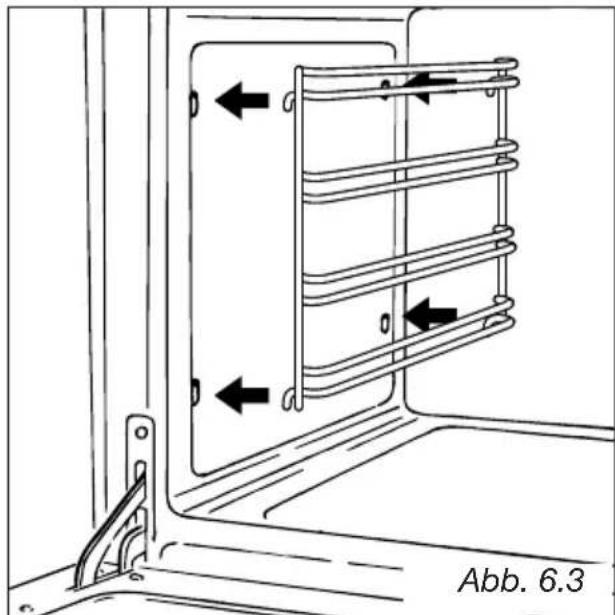

• Im Backofeninneren die seitlichen Rahmen wie auf Seite 59 beschreiben einbauen (REINIGUNG UND WARTUNG).

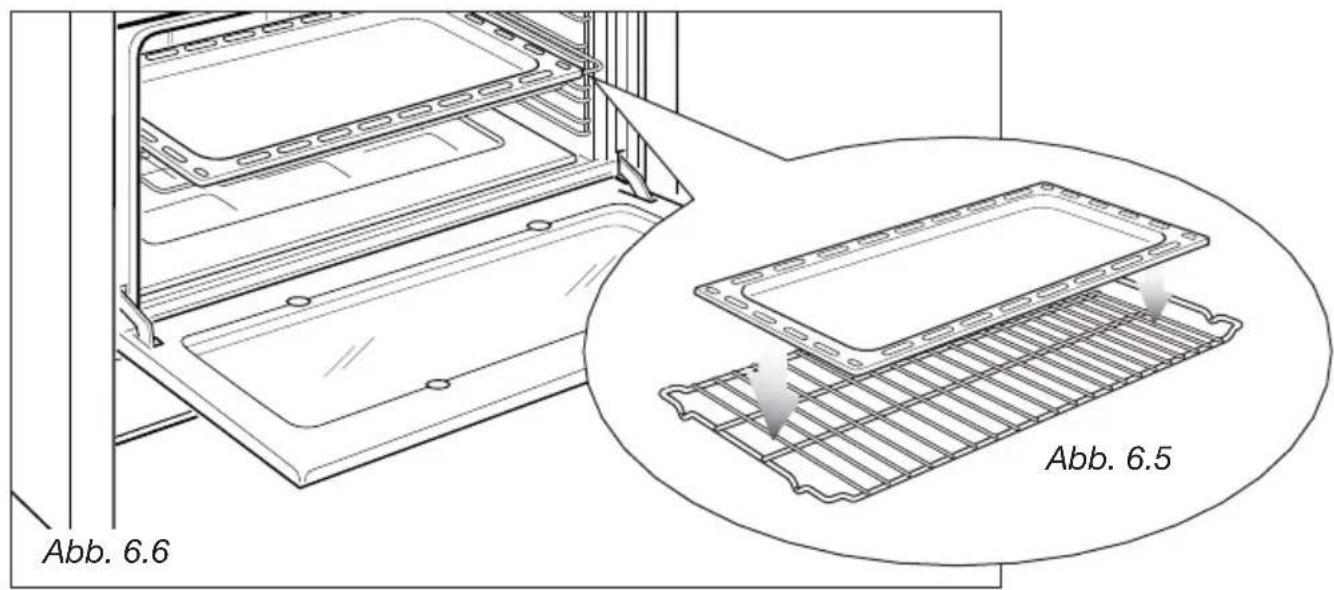

• Backroste und -Bleche einschieben.
• Den leeren Backofen auf die hochste Stufe einschalten, um so eventuelle. Fettspuren von den Heizelementen zu entfernen, wie in den entsprechenden Kapiteln zu den Backofen der verschiedene Modelle beschreiben.
• Das Backofeninnere mit einem feuchten Lappen und einen neutralen Reinigungsmittel putzen und gut trocknen.

KONFORMITÄTSERKLÄRUNG

These Herdplatte wurde nach folgenden Vorschriften entwickelt, konstruiert und verkauft:

• Sicherheitsbestimmungen der EWG-Richtlinie "Niederspannung" 73/23;
• Sicherheitsbestimmungen der EWG-Richtlinie "EMC" 89/336;
• EWG-Richtlinie 93/68.

ALLGEMEINE VORSICHTSMASSNAH-MEN UND RATSCHLAGE

• ACHTUNG: Vor dem Gebrauchitte die Kunststoffdeckung anden beiden Seiten und an derVorderseite abziehen.
• Nach der Anwendung{sicherstellen, dass die Knäufe auf aus stehen.
• Das Gerät nicht unbeaufsichtigt von Kindern oder anderen unqualifizierten Personen benutzen setzen.
  Während und unmittelbar nach der Anwendung werden einige Bereiche des Geräts sehr heißt. Nicht berühren!
• Kinder insbesondere beim Betrieb vom Kuchenherd fernhalten.
• Bei einigen Geräten sind die Stahl-und Aluminiumteile mit einer Schutzfolie versehen, die vor dem Gebrauch des Geräts zu entfernen ist.
• Feuergefahr! Keine entszündbaren Materialien in den Backofen, auf die Glaskeramik-Kochmulde oder in das Zubehörfach legen, da sie beim Betrieb Feuer fangen können.
• Sicherstellen, daß die Elektrokabel von anderen, in unmittelbarer Höhe verwendeten Kuchengeräten nicht mit der bereits Glaskeramik-Kochmulde in Berührung kommt oder an der geheizten Backofentür eingeklemmt werden.
• Auf keinen Fall den Backofen mit Aluminiumfolie auslegen. Keine Backbleche oder die Fettpfanne auf dem Backofenboden positionieren.

• Keine spitzen oder harten Gegenstände auf die Glaskeramik-Kochmulde fallen halten. Bei Sprungen oder Rissen, die auf starke mechanische Einwirkungen zurückzufahren sind, das Gerät von der elektrischen Netzversorgung trennen und den Kundendienst anrufen.

• Oberfläche der Kochmulde nicht mit scharfkantigen Gegenständen zerkratzen bzw. als Arbeitsfläche verwenden.

• Keinen Dampfreiniger zur Reinigung verwenden, da die Feuchtigkeit in das Gerät dringen und das Gerät gefährlich werden können.
• Der Hersteller übernimmt keinerlei Haftung bei Schaden an Personen oder Gegenstände, die auf einen unsachgemäßen oder falschen Gebrauch zugrückzuführen sind.
  Die verschiedenen Baugruppen des Kuchenherds sind wiederverwertbar. Bezüglich der Entsorgung sind die einschlagigen, ortlichen Normen zu beachten. Zur endgültigen Ausschließung des Betriebs ist das Versorgungskabel durchzuschneider.

WICHTIG:

Dieses Gerät ist ausschließlich zum Kochen im Haushaltsbereich bestimmt und nicht für gewerbliche Nutzung geeignet.

Dieses Gerät hat einen eingebauten Kühlventilator zur Sicherheit, dessen Gerausche zu horen sind, wenn der Ofen oder der Grill benutzt werden.

Abb. 1.1

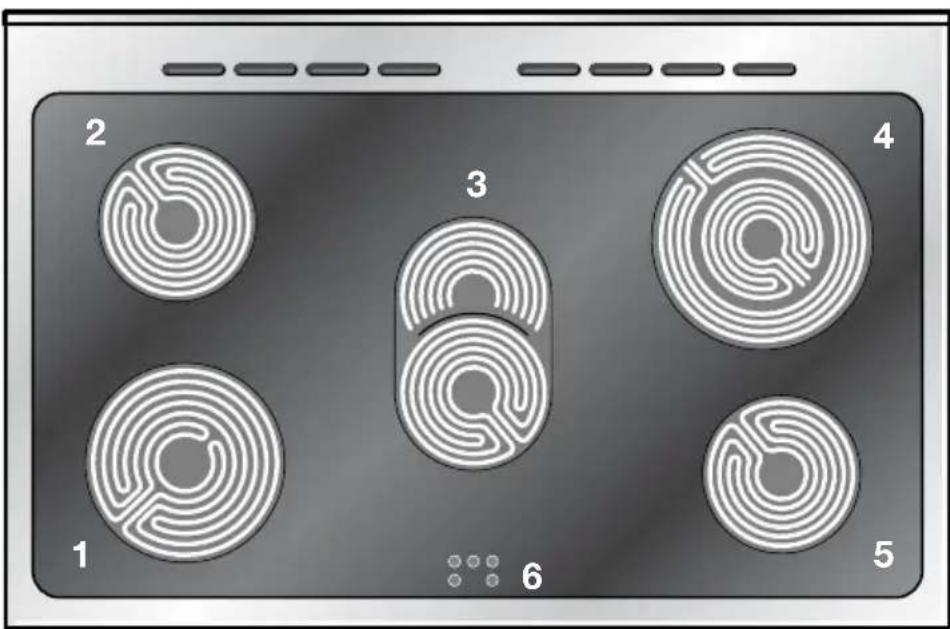

ARBEITSFLÄCHE - Beschreibung der Kochstellen

1.Dreikreis-Kochzone 01801700W
2.Dreikreis-Kochzone 01451200W
3. Duo-Schnellkochzone - Oval Ø 140 x 250 1800/1000 W
4. Duo-Schnellkochzone Ø 210/120 2100/700 W
5.Dreikreis-Kochzone 01451200W
6. Warnlampe Restwärme der Kochzonen

Achtung: Bei Sprüngen oder Rissen, die auf starke mechanische Einwirkungen zusückzuführen sind, das Gerät von der elektrischen Netzversorgung trennen und dn Kundendienst anrufen

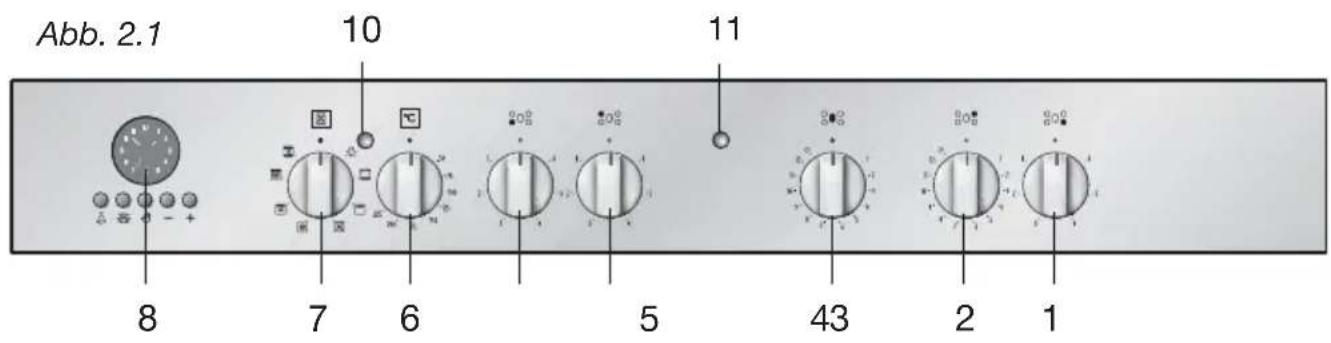

2-BEDIENUNGSTELD

BESCHREIBUNG DER BEDIENELEMENTE

1. Stellknauf Kochzone vorne rechts
2. Stellknauf Kochzone hinten rechts
3. Stellknauf Kochzone zentral
4. Stellknauf Kochzone hinten links
5. Stellknauf Kochzone vorne links
6. Bedjenknopf des Thermostaten des Mehrzweckofens
7. Bedjenknopf zur Wahl der Funktionen des Mehrzweckofens

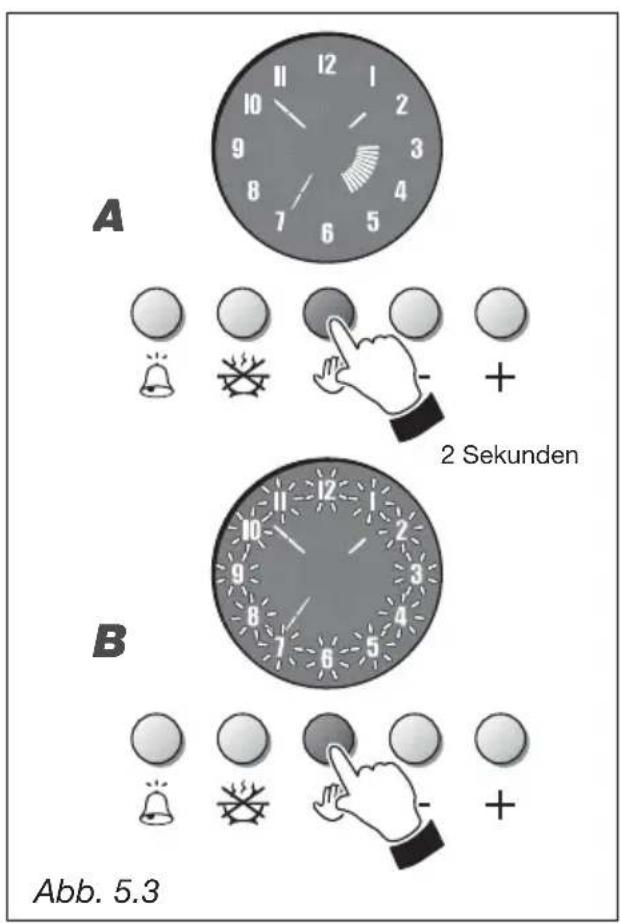

8. Elektronische Ugr/Programmiergerät

Kontrollampen:

1. Betriebsanzeige Backofen
2. Betriebsanzeige Kochstelle

3 - GLASKERAMIK-KOCHFELD Gebrauchsanleitung

Das Glaskeramik-Kochfeld ermöglich eine schnelle vertikale Wärmeübertragung von den Heizelementen unter der Kochzone auf die daraufgestelltten Töppe.

Es findet hingegen keine horizontale Warmeübertragungstatt,so daB die Glaskeramik in nur einigen Zentimetern Entfernung von der Kochzone "kalt" bleibt.

Die 5 Kochzonen, die auf der nachsten Seite beschreiben werden, sind auf dem Kochfeld durch vier schwarze Kreisesichtbar gemacht.

Das Kochfeldarfnur sauberem Zustand in Betriebgenommen werden.

WICTIGER HINWEIS:

Die Heizelemente haben einen eingebauten Temperaturbegrenzer, der das Element in jedem Zustand EIN- UND ausschaltet, um die Glaskeramik vor Überhitzung zu schützen.

Der Einsatz von falschen Backblechen und/oder bei falscher Position des Backblechs setzt der

Temperaturbegrenzer ofter ein, wodurch die Kochleistung beeinträchtigt wird.

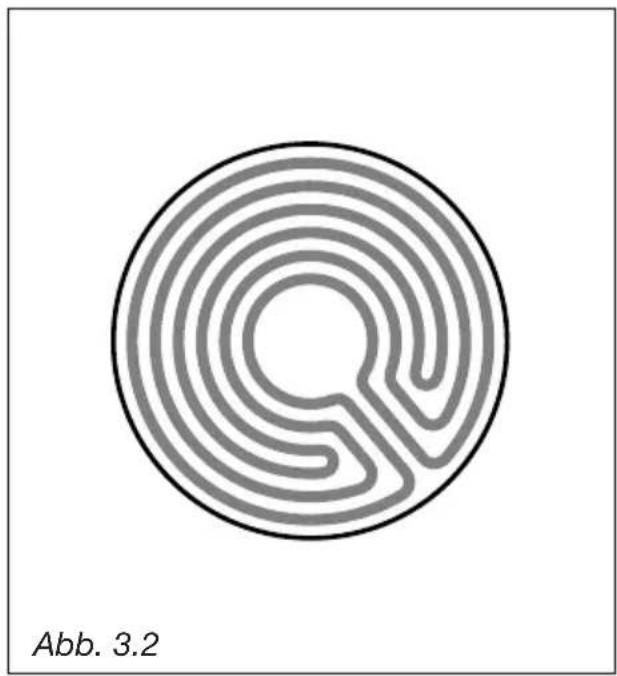

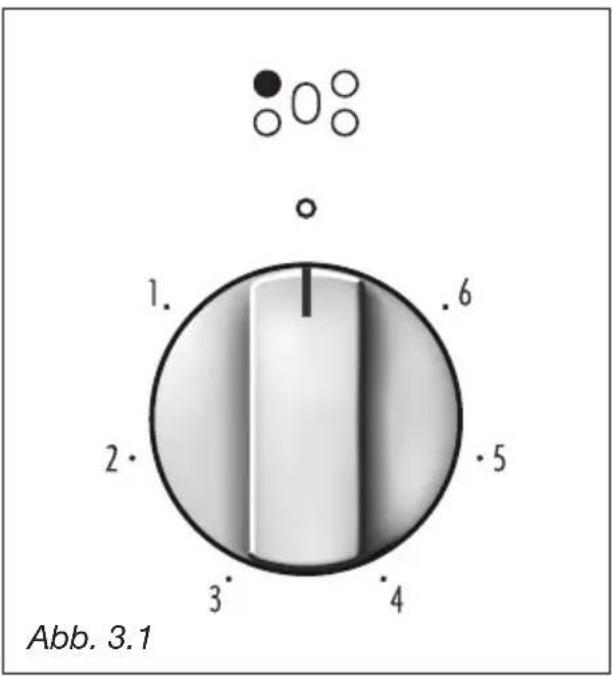

KNEBEL FÜR DIE DREKREISKOCHZONE (Abb. 3.1)

Die Dreikreis-Kochzone wird durch einen Schalterknopf mit 6 Einstellungen (0-6) betatigt.

Die Heizleistung kann von Stufe 0 (aus) auf (Max.) erhöht werden.

Das Heizelement besteht aus drei elektrischen Widersständen, die je nach Einstellung des 6-Stufen-Schalterknopfes zusammen oder getrennt Funktionieren.

DUO-SCHNELLKOCHZONE

Zur Wahl und zum Kochen der Speisen sind die Einstellknöpfle auf 12 zu positi- nieren. Nach Erreichen der gewünschten Temperatur den Einstellknopf auf die entsprechende Position drehen.

Durch Zuschaltung einer zweiten Kochzone kann die Oberfläche der hinteren und vorderen linken Zonen erweitert werden. Hierzu ist der Einstellknopf nach rechts bis zum Endanschlag (Position zu drehen.

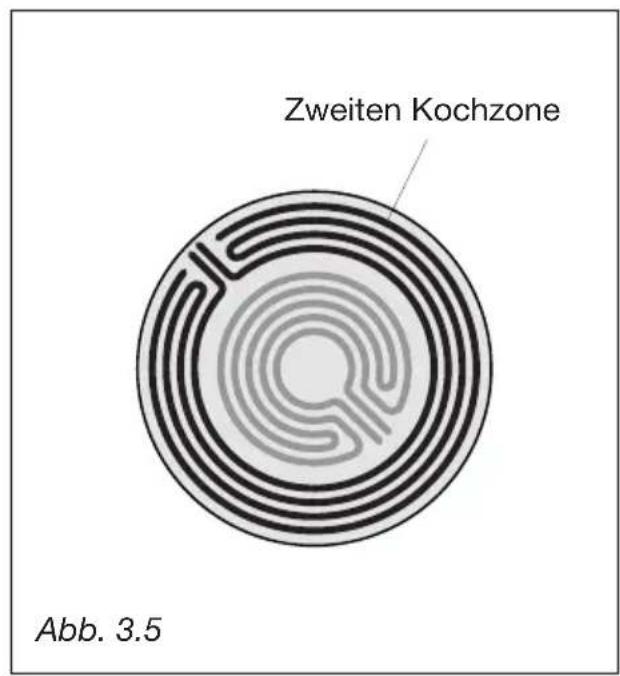

DOPPELTE UND OVALE STRAHLUNGSFLÄCHEN

Das Heizelement besteht aus einer Spule aus hitzebestandigem Material, die schnell die Betriebstemperatur erreicht.

Der Betrieb der Kochfelder wird durch einen stufenlosen Energieregler überwacht, der zwischen "1" und "12" (Hochsttemperatur) eingestellt werden kann. (Abb. 3.3).

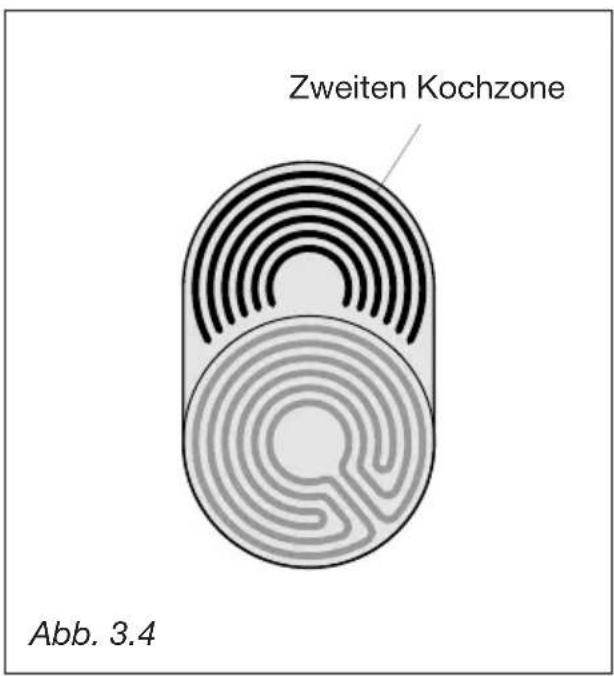

Durch Einschalten des zweiten Elements (Abb. 3.4 und 3.5) können das rechte hinterere und das mittlere Kochfeld erweitert werden.

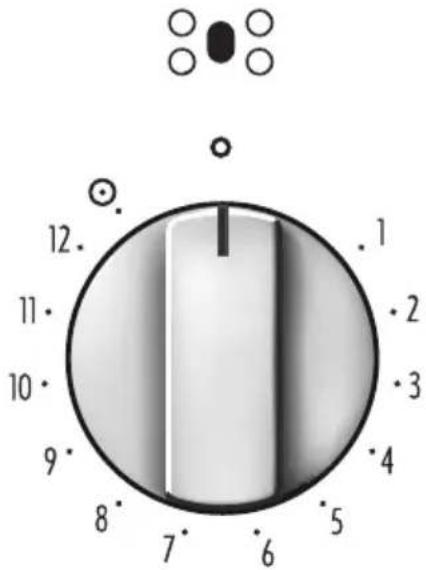

Hierzu den Reglerknauf (Abb. 3.3) vollständig rechts herum drehen

Abb. 3.3

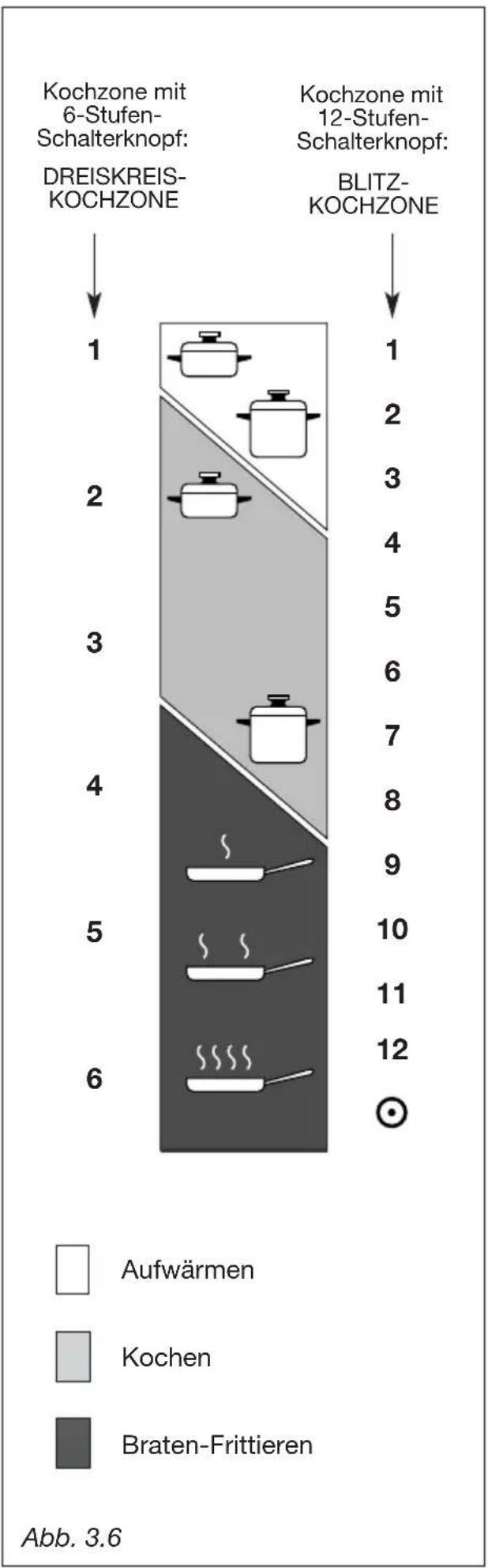

KOCHANLEITUNG

KKnebelstellung		KOCHART
0	0	Ausgeschalten
1	1	Warmhalten von Geschirr. Schmelzvorgang (Butter, Schokolade, etc.).
2	2	Warmhalten von Speisen und Anwärmen von kleinen Mengen Flüssigkeit.
3	4	Aufwärmen von größeren Flüssigkeitsmengen. Zubereitung von Soßen, Cremes und Suppen.
4	6	Kochen von Fleisch, Nudeln, Suppen und Kochen im Schnellkochtopf.
4	7	Kochen in Offensten Töpfen Reis, etc.
4	8	Kochen von großigen Quantitäten, Röstkartoffeln, Frittieren, Braten.
5	9	Frittieren, Pommes frites, Schnitzel, etc.
6	11	Einschalten des zweiten Bereichs (nur Duo-Kochzone)
	◎

Nach kurzer Benutzungsdauer werden Sie aus Erfahrung die Beste Einstellung für jeder Kochart gefunden haben.

LÄMPCHE FÜR DIE RESTWÄRMEANZEIGE

Wenn die Temperatur der Kochzone 60^ übersteigt, leuchtet das dazugehörige Kontrollampchen auf und zeigt somit an, daß die Kochzone heißt ist.

Dieses Lämpchen leuchtet auch noch nach Abshalten der Kochzone, um anzuzeigen, daß diese weiterhin heißt ist. Diese Restwärme erhalten sich noch für relativ large Zeit nach Abschalten der Kochzone.

Während dieser Zeit damit die Kochzone nicht berührt werden, achten Sie vor allem darauf, daß Kinder sie nicht berühren.

Das Limpchen goes automatisch aus, sobald die Temperatur der Kochzone auf unter 60^ C absinkt.

RATSCHLAGE FÜR EINEN SCHNELLEN UND RICHTIGEN KOCHVORGANG:

Drehen Sie beim Einsatzen der Kochzone den Knebel auf Maximum, dadurch kürzt sich die Kochzeit ab. Nach kurzer Zeit schalten Sie dann den Knebel auf die gewünschte Kochstufe.
- D a die Kochzone nach dem Abschalten noch erheblich langeheits bleibt, kann man sie schon einige Minuten vor Kochzeitende abschalten und den Kochvorgang mit der Restwärme beenden.
- Nutzen Sie die Nachwärme aus. Bei fast allen Koch-/Bratvorgängen kann 5-10 Minuten vor Beendigung auf "0" zurückgeschaltet werden.

Die Restwärme erfolgt es die Speisen zu Ende zu kochen.

Achtung: Während des Funktionierens wird die Backofentüre sehr heiss.

Kinder sind fernzuhalten.

Abb. 3.7

RATSCHLAGE FÜR EINEN SICHEREN GEBRAUCH DER KOCHMULDE

• Vor dem Einsatzen, kontrollierten welcher Einstellknopf für die gewünschte Kochzone betätigter werden soll. Wir empfehlen den Topf vor dem Einsatzen auf die Kochzone zu stellen undihn nach dem Ausschalten zu entfernen.
• Kochgeschirr mit ebenen und flachen Boden verwenden (Achtung bei Geschirr aus GuBeisen). Durch einen unebenen Boden kann die Glaskeramikfläche zerkratzt werden. Der Boden muß sauber und trocken sein.
• Bei Gebrauch von Kochgeschirr mit Aluminiumboden konnen Punkte und silbrige Streifen auf der Oberfläche zurückbleiben.
• Keine feuchten oder mit Kondenswasser versehenen Deckel auf der Kochmulde legen.
  Die Glaskeramikoberfläche und das Kochgeschirr sind stets zu reinigen. Lebensmittelreste (insbesondere Speisen, die Zucker enthalten), Verschmutzungen und sonstige Rückstände sind unter Verwendung eines Reinigungsmittels sorgfältig zu entfernen.
• Darauf achten, daß der Topfhenkel nicht von der Kochmulde Herausragt, um zu vermeiden, daß der Topf versehentlich umgekippt werden kann. Dadurch wird der Topf auch für Kinder unzugänglicher.
• Sich nicht über die bereits Kochzonen neigen.
• Auf die Glaskeramik-Kochmulde keine schweren oder spitzen Gegenstände fallen halten. Falls die Fläche beschädigt werden sollen, den Stecker der Kochmulde aus der Steckdoseziehen und die Kundendienstelle anrufen.
• Keine Alufolien oder Kunststoffgegenstände auf die warmen Kochzonen legen.
  Die Kochzonen bleiben nach dem Ausschalten noch relativ lang hei (ca. 30 min.).
• Falls die Fläche beschädigt werden sollen, den Stecker der Kochmulde aus der Steckdoseziehen und die Kundendienstelle anrufen.

Die Kochmulde nicht mit scharfen oder spitzen Gegenständen zerkratzen. Die Glaskeramik-Kochmulde nicht als Auflagefläche verwerden.

REINIGUNG

Achten Sie darauf, daß das Kochfeld abgeschalten ist, bevor Sie es reinigen.

Die Anweisungen zur Reinigung auf jeder Fall beachten.

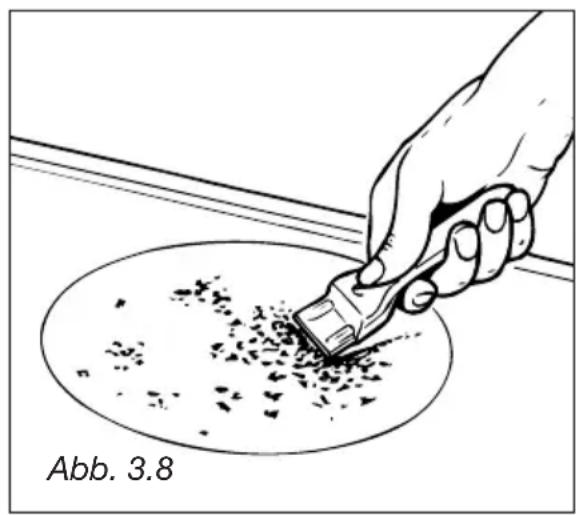

Entfernen Sie eventuelle Yerkrustungen nur mit dem Schaber.

Entfernen Sie Staub mit einem feuchten Lappen.

Es sind nur nicht scheuernde und nicht atzende Reinigungsmittel zu verwenden.

Reinigungsmittelrechte müssen mit einem feuchten Lappen vollständig entfernt werden.

Stellen Sie keinerlei Gegenstände auf das Kochfeld, die bei Hitze schmelzen konnen: wie z.B. Plastikgegenstände, Aluminiumfolie, Zucker oder Zuckerprodukte.

Falls irgend ein Gegenstand auf dem Kochfeld geschmolzen sein sollte, entfern den Sieihn sofort (solange das Kochfeld noch hei ist) und benutzen Sie dazu den mitgelieferten Schaber, um eine nicht mehr behebbare Beschädigung der Glaskeramikoberfläche zu verhindern.

Benutzen Sie keine Messer oder spitzen Gegenstände, weil dadurch die Kochfeldoberfläche beschädigt werden können.

Benutzen Sie auch keine Scheuerschwämme oder Topfkratzer weil diese die Glaskeramikoberfläche des Kochfeldes zerkratzen; auch diese Art der Beschädigung kann nicht mehr ausge

Vorsicht: Die Backofentür wird während des Betriebs sehr hei. Halten Sie Kinder fern.

TECHNISCHE DATEN DES MULTIFUNKTIONS-BACKOFENS

Die hier aufgeführten Elektroherde besitzen einen Multifunktions-Backofen. Wie die Definition schon sagt, handelt es sich um einen Backofen, der in Funktioneller Hinsicht beschondere Eigenscharten aufweist.

Er besitz 7 verschiedene Funktionen und erfüllt somit alle möglichen back-, Brat- und Grillwünsche.

Die 7 Funktionen mit thermostatischer Steuerung ergeben sich durch 4 Heizelemente; diese sind:

• Unterhitze 1725 W
  Oberhitze 1725 W
• Grill 2500 W
  Umluft 2500 W
• Ventilator motor 25 W
  -Backofenlampe15W

OPMERING:

Vorsicht: Die Backofentür wird während des Betriebs sehr heiß.

Während des Gebrauchs wird das GerätheiB.

Aufpassen die bereits Elemente innerhalb des Ofens nicht zu betreffen.

FUNKTIONSWEISEN

Das Erhitzen und Garen im Multi-funktions-Backofen wird auf die wie folgt beschriebenen Weisen erreicht:

a. Durch natürliche Wärnestömung

Die Hitze wird von den oberen und unteren Heizelementen erzeugt.

b. Durch gelenkte Wärmeströmung (HeiBluft).

Ein Ventilator saugt die sich im Backofeninneren befindliche Luft an; die Luft strömt damit durch ein spiral-förmiges elektrisches Heizelement und wird dann wieder in den Garraum ausgestoßen. Die so erhitzte Luft umgibt vollständig die in den Backofen gestelltten Speisen, die auf diese Weise schnell und rundherum gleichmäßig gegart werden. Die Luft wird vom Ventilator ständig neu angesaugt, so daß sich der beschriebene Vorgang kontinuierlich wiederholt. Es konnen verschiedene Gerichte gleichzeitig gebacken oder gebraten werden.

c. Durch halbgenkte Wärme-strömung (Umluft).

Die von den oberen und unteren Heiz-elementen erzeugte Hitze wird vom Ventilator im Backofen gleichmäßig verteil.

d. Durch Infrarotstrahlung

Die Hitze wird durch die Infrarot-strahlung der Grill-Resistance erzeugt.

e. Durch Infrarotstrahlung mit Umluft

Die durch die Infrarotbestrahlung der Grill-Resistance erzeugte Hitze wird von einem Ventilator gleichmäßig im Backofen verteil.

f. Durch Ventilation

Zum Auftauen wird der Ventilator ohne Heizung verwendet.

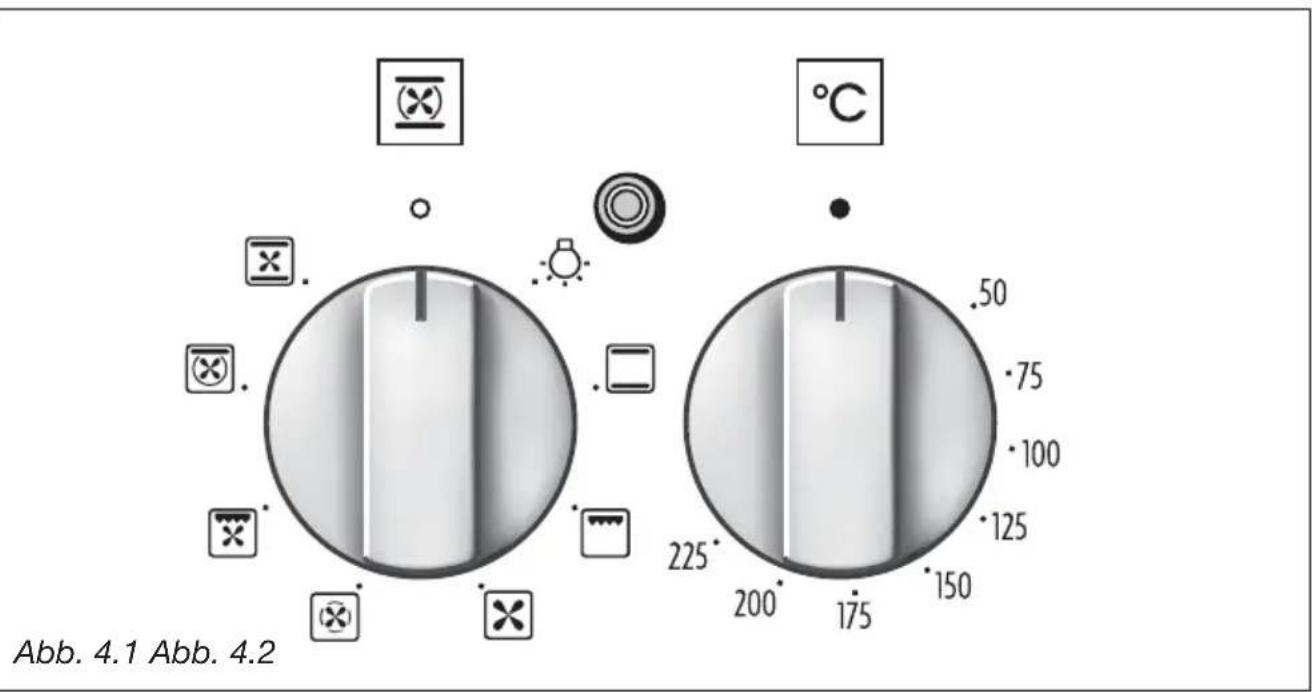

THERMOSTAT - KNOPF (Abb. 4.2)

Dient lediglich zur Einstellung der Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswahlschalter bedient.

Im Uhrzeigersinn auf die Position der gewünschten Temperatur drehen.

Die Temperaturkontrollampe meldet, ob die Heizelemente ein- oder abgeschaltet sind.

FUNKTIONSWÄHLSCHALTER (Abb. 4.1)

Zur Wahl der folgenden Funktionen drehen Sie den Schalter im Uhrzeigersinn:

BACKOFENBELEUCHTUNG

In dieser Stellung schaltet sich nur die Backofenbeleuchtung ein (15 W), die während aller Back-und Brativorgänge immer an bleibt.

HERKÖMMLICHES BACKEN UND BRATEN MIT OBER-UND UTER-HITZE

In dieser Stellung werden die unteren und oberen Heizelemente eingeschalten. Die Hitze verteil sich durch natürliche Strömung, und die Temperatur wird am Thermostat zwischen 50^ und 225^ eingestellt. Der Backofen muß vorgeheizt werden.

Empfehlung:

These Einstellung wird empfohlen für Speisen, dieinnen und auBen in gleicher Weise garen sollen. Zum Beispiel: Braten, Schweinerippchen, Meringen, etc.

NORMAL GRILL

Der Infrarotwiderstand schaltet ein. Die Wärme wird durch Strahlung abgegeben.

Funktionsschalter auf, stellen, Temperatur am Thermostat ist 15 Minuten lang auf 225^ und dann auf 175^ einzustellen. Dabei muss die Backofentur geschlossen sein.

Dabei muss die Backofentür geschlossen sein.

Das Kapitel "GRILLEN" informiert genauer über den richtigen Gebrauch.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

Empfehlung:

These Einstellung wird für intensives Rösten empfohlen, z.B. zum Anbraten, Überbacken, Gratinieren, Toasten, etc.

AUFTAUEN VON GEFRORENEM

In dieser Stellung schalten Sie nur den Backofen-Ventilator ein. Dazu muß der Thermostat auf “●” gestellt werden, auch weil andere Einstellungen keine Wirkung hatten. Das Auftauen erfolgt nur durch Belüfung ohne Beheizung.

Empfehlung:

These Einstellung ermittelung das schnelle Auftauen von Gefrorenem; für 1 kg Ware wird ungebahr eine Stunde benötigt. Die benötigte Zeit ist abhängig von der Menge und der Art der aufzutauenden Lebensmittel.

BRATEN UND BACKEN MIT HEIBLUFT

In dieser Stellung schalten Sie den kreisfornigen Widerstand und den Ventilator ein. Die Hitze verteil sich durch gelenkte Liftströmung, und die Temperatur kann am Thermostat zwischen 50^ und 250^ eingestellt werden. Der Backofen muß nicht vorgeheizt werden.

Empfehlung:

These Einstellung ist geeignet für Speisen, die außen gut gebacken und innen which und rosig bleiben sollen, z.B. Lasagne, Lamm, Roastbeef, ganze Fische, etc.

UMLUFT-INFRAROT-GRILL

In dieser Stellung schalten Sie den Infrarot-Grill und den Ventilator ein. Die Hitze breitet sich hauptsächlich durch die Strahlung aus, und der Ventilator verteilt sie dann gleichmäßig im ganzen Backofen.

Wenn der Backofen benutzt wird, muss die Backofentür stets geschlossen sein und die Temperatur am Thermostat ist zwischen 50^ und 175^ einzustellen. Der Ofen muss etwa 5 Minuten lang vorgehtzt werden. Empfehlungen zur Anwendung sind dem Kapitel "GRILLEN UND GRATINIEREN" zu entnahmen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

Empfehlung:

These Einstellung empfeihlt sich zum Grillen, wenn ein schnelles Rösten außengewünscht wird, um den Fleischsaft im Innen zu halten, z.B. Kalbschnitzel, Koteletts, Hackbraten, etc.

WARMHALTEN NACH DER ZUBEREITUNG ODER LANGSA MES ANWÄRMEN DER SPEISEN

In dieser Stellung schalten Sie die Oberhitze, denkreisfornigen Widerstand und den Ventilator ein. Die Hitze verteil sich durch gelenkte Luftströmung und ist im oberen Backofenabschnitt größter.

Die Temperatur wird am Thermostat zwischen 50^ und 140^ eingestellt.

Empfehlung:

These Einstellung ist geeignet für Gerichte, die gut gar sein sollen. Mit ihr halten Sie die Speisen nach jedem möglichen Brat-, Back-oder Grillvorgang heißt, und Sie können bereits zubereitete Speisen langsam erwärmen.

BRATEN UND BACKEN MIT UMLUFT

In dieser Stellung schalten Sie Ober- und Unterhitze und den Ventilator ein. Ober-und Unterhitze werden durch den Ventilator noch better verteil. Die Temperatur wird am Thermostat zwischen 50^ und 225^ eingestellt.

Empfehlung:

These Einstellung eignet sich besonderss für große Stücke oder große Mengen, die innen und außen gleichermaßen gar sein sollen, z.B. Rollbraten, Truthahn, Keulen, Haxen, Kuchen, etc.

RATSCHLAGE FÜR ANDERE KOCH-, BRAT-UND BACKVORGANGE EINKOCHEN

Lebensmittel verschiedenster Art konnen in vollen und dicht verschlossenen Gläsern in der nachfolgend beschriebenen Weise eingekocht werden:

a. Stellen Sie den Funktionswahlachalter auf die Position
b. Stellen Sie den Thermostat auf 185^ ein und heizen Sie den Backofen vor.
c. Füllen Sie die Fettpfanne mit freiem Wasser.
d. Stellen Sie die Glaser so in die Fettpfanne, daß sie sich nicht gegenseitig berühren, gibt Sie etwas Wasser auf die Deckel der Einkochglaser, schlieben Sie den Backofen und stellen Sie den Thermostat auf 135^ zurück.

Wenn petite Luftbläschen in den Glasern sightbar werden, hat der Einkochvorgang begonnen, und Sie können den Backofen ausschalten und abkühlen halten.

AUFWÄRMEN VON BROTCHEN

Stellen Sie den Funktionswahlschalter auf die Position d den Thermostat auf 150^

Die Brötchen werden wieder wohlschmeckend, wenn Sie sie mit einigen Tropfen Wasser befeuchten und zirka 10 Minuten bei Höchsttemperatur im Backofen{lassen.

BRATEN

Um den traditionellen, überall gleichmäßig gegarten Braten zu erhalten, denken Sieitte daran:

• daß Sie eine Temperatur zwischen 180^ und 200^ beibehalten sollenen, und daß die Bratdauer von der Menge und Qualität des Fleisches abhängt.

GLEICHZEITIGES BACKEN UND BRATEN VERSCHIEDENER SPEISEN

Wenn Sie den Multifunktions-Backofen in die Positionen end stein,

konnen Sie gleichzeitig die entsprechlichsten Speisen backen und braten.

So kann man z.B. gleichzeitig Fisch oder Fleisch braten und einen Kuchen backen, ohne daß sich Aroma und Geschmack vermischen.

Dazu brauchen Sie nur einige weniger Hinweise zu beachten:

Die Temperaturen, die für das Zubereiten der einzelnen Speisen nötig sind, sollenn so nahe wie möglich beieinander liegen und einen Temperaturunterschied von 20^ bis 25^ nicht überschreiben.
- Beachten Sie beim Einschieben der Gerichte in den Backofen, daß sie verschieten lange Garzeiten haben konnen. Es versteht sich von selbst, daß durch diese Backmöglichkeit Zeit und Energie gespart werden kann.

GRILLEN UND GratisINIEREN

Mit der Position dem Funktionswahlschalter konnen Sie bestens ohne Spieß grillen, weil die HeiBluft die Speise vollkommen umgibt.

Der Thermostat muß auf 175^ eingestellt und der Backofen vorgeheizt werden.

Danach legen Sie das Fleisch o.a. einfach auf den Grillrost, schreiben die Backofentür, stellen den Thermostat auf die gewünschte Temperatur zwischen 50^ und 175^ ein.

Wenn Sie kurz vor Abschluß des Grillvorgangs ein paar Butterflocken über die Speisen verteilen, erhalten diese ein goldgelbes Aussehen wie beim Gratinieren.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

HERKÖMMLICHES GRILLEN

Grill wie oben beschreiben einschalten und mit geschlossener Ofentür etwa 5 Minuten lang vorheizen.

Kochgut auflegen und den Rost so nahe wie möglich am Grill einschieben.

Fettpfanne unter den Rost schieben, um den Bratensaft aufzufangen.

Mit geschlossener Backofentür grillen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder mussen ferngehalten werden!

BACKEN UND BRATEN

Vor dem Einsetzen des Kochguts den Ofen zunachst auf die gewünschte Temperatur vorheizen.

Wenn der Ofen die gewünschte Temperatur erreicht hat, das Kochgut einschieben und die Backzeit kontrollieren. Den Ofen 5 Minuten vor der tatsächlich erforderlichen Backzeit ausschalten, um die Speicherwärme zu nutzen.

BEISPIELE FÜR DIE BACK- UND BRATDAUER

Es handelt sich nur um ungebährte Temperatur- und Zeitangaben, weil diese hinsichtlich der Qualität und der Menge der Speisen variieren.

Benutzen Sie nur wirklich für das Backen und Braten im Backofen geeignete Gefäße und ändern Sie falls nötig die Backtemperatur während des Garvorgangs.

GERICHE TEMPERATUR

Überbackene Lasagne 220^

Überbackene Nudeln 220°

Pizza 225^

Überbackene Reisgerichte 225°

Milchkartoffeln 200^

Gefüllte Tomaten 225°

Kase-Souffle 200^

Überdeckene Zwiebeln 200°

Kalbsbraten 200^

Kalbskotelett am Grill 225°

Hühnerbrust in Tomatensoße 200^

Gegrilltes Hahnchen-Brathannchen 220^

Kalbshackbraten 200^

Roastbeef 220^

Seezungenfiles 225^

Seehecht in KrautersoBe 220°

Beignets 200°

Kringel 200°

Zwetschgenkuchen 180°

Marmeladenkuchen 200°

Bisquit 225°

Hefekuchen 225°

SuBe Blätterteigstückchen 200°

Kuchen mit Bisquitboden 220°

5 - ELEKTRONISCHE UGR/PROGRAMMIERGERÄT

These elektronische Uhr/dieses Programmiergerät umfasst die folgenden Funktionen, die mit einer Hand programmiert werden können:

• 12-Stunden Uhr mit Leuchtzeigern (Stunden, Minuten und Sekunden).
• Zähler (bis 60 Minuten).
• Automatisches Kochprogramm. Schaltet den Herd zur gewünschten Zeit automatisch ein (innerhalb von 12 Stunden ab der Programmierung) und nach Ablauf der programmierten Garzeit (max. 6 Stunden) automatisch ab.
• Halbautomatisches Kochprogramm. Schaltet den Herd nach Ablauf der programmierten Garzeit (max. 6 Stunden) automatisch ab.

Beschreibung der Tasten:

Zähler

Garzeit/Ende der Garzeit (Uhrzeit)
Uhrzeit einstellen/Programme löschen
Ziffern aller Funktionen vorstellen
Ziffern aller Funktionenzurückstellen

Hinweis: Die Programmierung (mit nur einer Hand) erfolgt durch Druck auf die entsprechende Funktionstaste. Tasteloslassen und innerhalb von 7 Sekunden die Uhrzeit mit den Tasten oder einstellen.

Bei jeder Stromunterbrechung wird die Uhr/das Programmiergerät wieder auf Null gestellt.

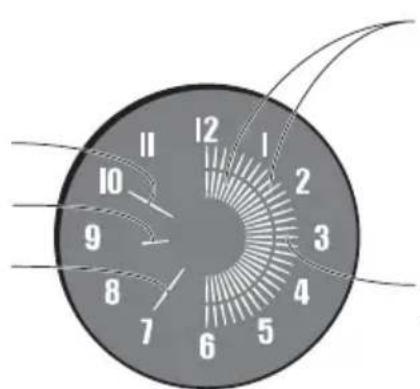

UHR:

Leuchtzeiger (Minutes)

Leuchtzeiger (Stunden)

Leuchtzeiger (Sekunden)

AUTOMATISCHES ODER HALBAUTOMATISCHES KOCHPROGRAMM

Innere Leuchtsegmente

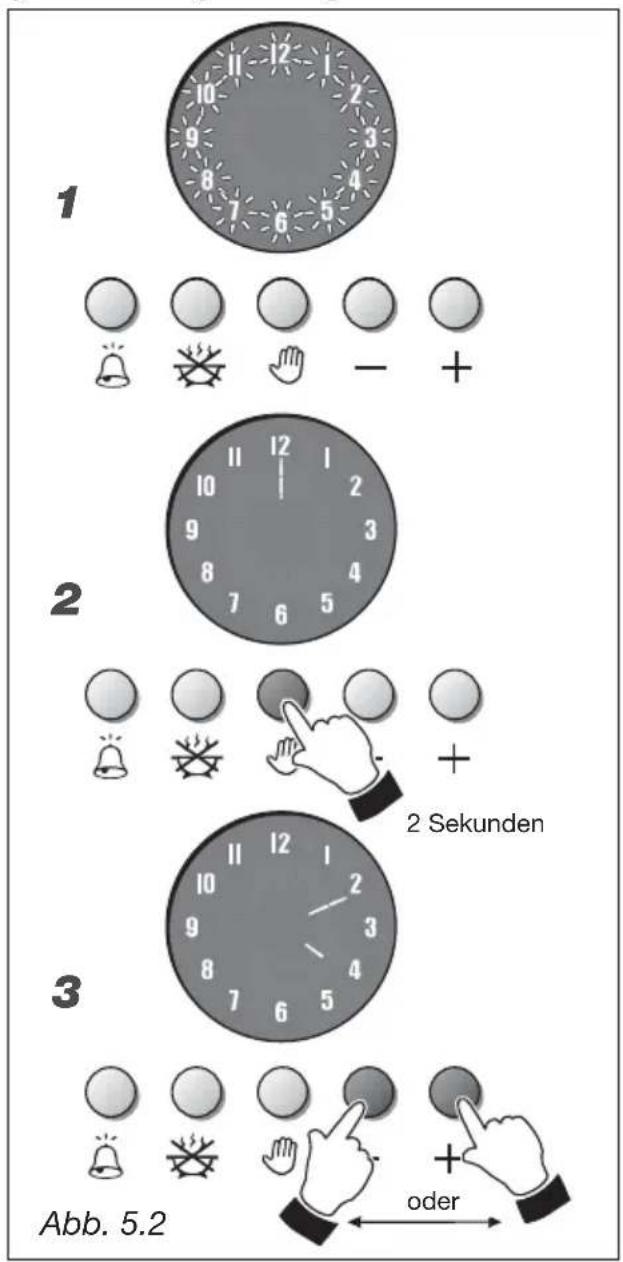

1. Abb. 5.2 - Alle Nummern des Programmiergerats blinken, wenn der Herd zum ersten Mal an das Stromnetz angeschlossen wird und nach jedem Stromausfall.
2. Abb. 5.2 - Zur Einstellung der Uhrzeit eine Sekunde lang die Taste drucken; daraufhin leuchtet der Zeiger auf der 12 auf.
3. Abb. 5.2 - Innerhalb von 7 Sekunden die Taste + oder drücken, um Stunden- und Minutenzeiger einzustellen. 7 Sekunden nach der Einstellung erscheint der Sekundenzeiger.

Hinweis: Wenn die Uhrzeit verstellt wird, werden alle laufenden oder bereits eingebeken Programme gelöscht.

Kochen OHN PROGRAMMIERGERAT (Abb. 5.3)

Wenn der Herd ganz normal, d.h. ohne Programmiergerät genutzt werden soll,)durfen die Ziffern nicht blinken und die internen Segmente durren nicht aufleuchten (es darf kein halbautomatisches oder automatisches Kochprogramm eingestellt sein).

A.Abb. 5.3 -Programm im Programmiergerat eingestellt.Um das den Programm zu loschen,2 Sekunden lang die Taste drucken; daraufhin gehen die internen Leuchtsegmente aus.
B. Abb. 5.3 - Ziffern blinken am Programmiergerät (dies ist der Fall, wenn das akustische Signal "Garzeit abgelaufen" ausgeht). Die Taste drücken. Die Ziffern blinken nun nicht mehr und das Programmiergerät schaltet auf Handbetrieb um.

Achtung: Wenn die Garzeit abgelaufen ist, den Herd von Hand abschalten. Den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

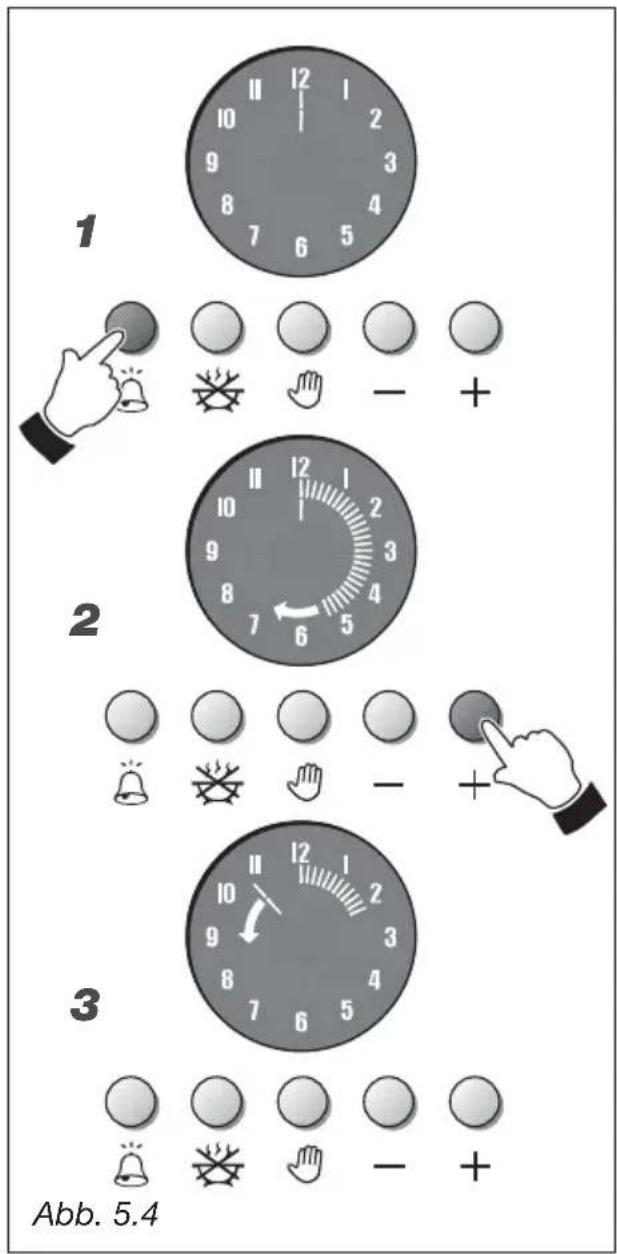

ZAHLER (Abb. 5.4)

Der Zähler gibt einfach nur ein akustisches Signal ab und kann auf maximal 60 Minuten eingestellt werden.

1. Abb. 5.4 - Um die Uhrzeit einzustellen, die Taste drucken.
2. Abb. 5.4 - Innerhalb von 7 Sekunden die Taste drucken, bis die äußerten Segmente aufleuchten, die der gewündsten Uhrzeit entsprechen (jedes Segment entspricht 1 Minute). Wenn die Uhrzeit versehentlich zu lang eingestellt wird, mit der Taste - korrigieren.
3. Abb. 5.4 - Der Zahlvorgang startet unmittelbar danach und wird durch einen Leuchtzeiger gemeldet, der gegen den Uhrzeigersinn dreht. Nach jeder Umdrehung des Zeigers (1 Minute) gehen ein Leuchtsegment aus.

Während des Zährvorgangs kann die eingestellte Zeit beliebig mit den Tasten + oder -verstellt werden; um den Zährvorgang auf Null zu stellen, die Taste drücken, bis alle außeren Leuchtsegmente ausgegeben).

Wenn die Zeit abgelaufen ist, Goes das letzte Leuchtsegment aus und es ertont ein intermittierendes akustisches Signal, das durch Druck auf eine beliebige Taste abgeschaltet werden kann. Am Display erscheint erneut die Uhrzeit.

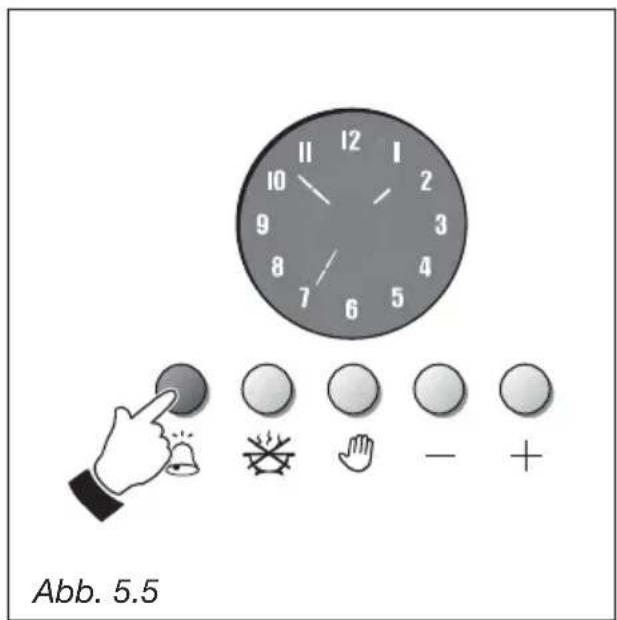

Um die Uhrzeit bei laufendem Zährvorgang anzugeigen, kurz auf die Taste drucken (Abb. 5.5); wenn wieder der Zähler angezeigt werden soll, kurz die Taste drucken.

Hinweis: Die Zählerfunktion kann auch dann eingestellt werden, wenn ein halbautomatisches oder automatisches Kochprogramm lauft.

ACHTUNG: Die Zählerfunktion schaltet den Herd nicht automatisch ab, wenn die Zeit abgelaufen ist. Den Herd von Hand abschalten, d.h. den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

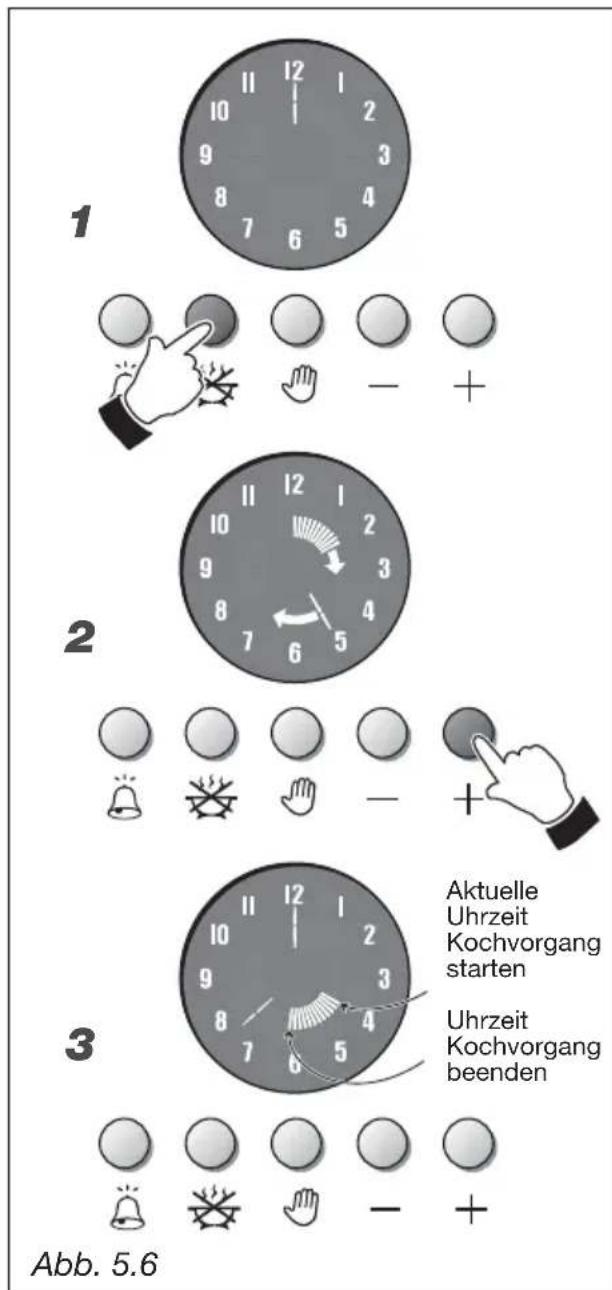

HALBAUTOMATISCHES KOCHPROGRAMM (Abb. 5.6)

Bei diesen Programm schaltet der Herd automatisch ab, wenn die Garzeit abgelaufen ist.

1. Abb. 5.6 - Um die Garzeit einzustellen (max. 6 Stunden), die Taste drücken; daraufhin gehen die Uhrzeiger aus und es leuchtet ein Zeiger auf der 12 auf.
2. Abb. 5.6 - Innerhalb von 7 Sekunden die Taste drücken. Daraufhin leuchtet ein Zeiger auf (wie ein Minuten- oder Sekundenzeiger). Jedes Segment, das nach und nach aufleuchtet, zeigt eine Minute an. Nach jeweils 12 Minuten leuchtet zusammen. ein inneres Segment auf (5 Segmente entsprechen einer Stunde). Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste korrigieren.
3. Abb. 5.6 - Nach 7 Sekunden gehen die inneren Segmente auf die aktuelle Uhrzeit über und geben die eingestellte Garzeit an.
4. Die gewünschte Temperatur und die Kochfunktion mit den Umschalt- und Thermostatknäufen einstellen (siehe entsprechende Kapitel). Der Herd schaltet sofort ein und nach Ablauf der eingestillten Garzeit schaltet er automatisch ab.

Während des Kochvorgangs blinken die inneren Segmente und melden dadurch, dass der Kochvorgang lauft. Nach und nach gehen die Segmente aus (je ein Segment alle 12 Minuten).

Die eingestellte Garzeit kann bei laufend dem Kochprogramm jederzeit geändert werden. Erst die Taste und dann die Tasten + oder - drucken.

Nach Ablauf der Garzeit Goes das letzte Segment aus und der Herd schaltet ab. Alle Ziffern an der Uhr blinken und es eront ein intermittierendes akustisches Signal.

Das akustische Signal kann durch Druck auf eine beliebige Taste abgeschaltet 56 werden.

Um die blinkenden Ziffern an der Uhrabzuschalten, die Taste drucken.

Das Kochprogramm kann jederzeit gelöscht werden, indem 2 Sekunden lang die Taste gedrück wird.

Achtung: Wenn das halbautomatische Kochprogramm beendet ist, sofort den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

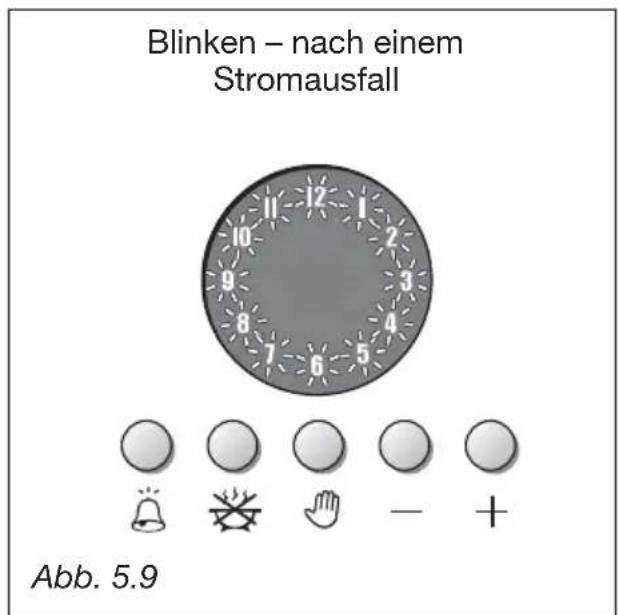

Achtung: Bei jeder Stromunterbrechung wird die Uhr auf Null gestellt und alle eingestellen Programme werden gelöscht. Der erfolgte Stromausfall wird durch Blinken der Ziffern ohne Leuchtzeiger gemeldet - abb. 5.9).

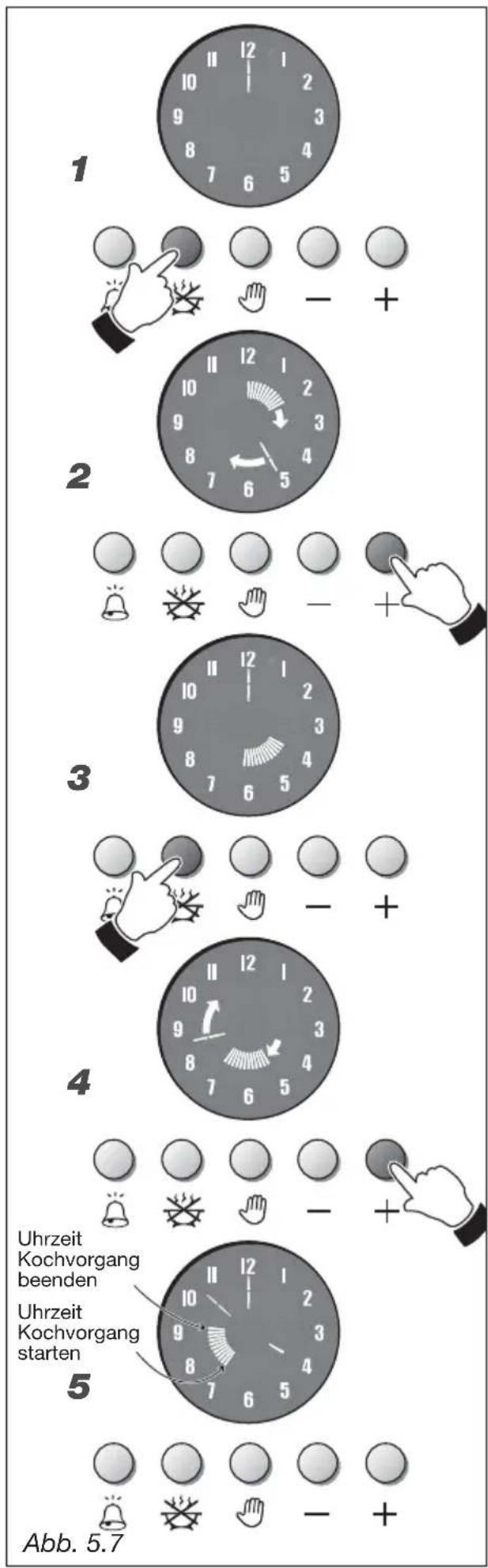

AUTOMATISCHES KOCHPROGRAMM

(Abb. 5.7)

Bei dieser Programm schaltet der Herd zu einer bestimmten Uhrzeit automatisch ein und nach Ablauf der programmierten Garzeit automatisch ab. Vorgehensweise bei der automatischen Nutzung des Herds:

• G arzeit einstellen (max. 6 Stunden)
• Uhrzeit Ende des Kochvorgangs einstellen (innerhalb von 12 Stunden ab Programmierung)
• Temperatur und Kochfunktion des Herds einstellen.

Dieser Vorgang erfolgt folgendermaBen:

1. Abb. 5.7 - Garzeit mit der Taste einstellen; daraufhin gehen die Uhrzeiger aus und es leuchtet ein Zeiger auf der 12 auf.
2. Abb. 5.7 - Innerhalb von 7 Sekunden die Taste drücken. Daraufhin leuchtet ein Zeiger auf (wie ein Minuten- oder Sekundenzeiger). Jedes Segment, das nach und nach aufleuchtet, zeigt eine Minute an. Nach jeweils 12 Minuten leuchtet zusammen ein inneres Segment auf (5 Segmente entsprechen einer Stunde). Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste - korrigieren.
3. Abb. 5.7 - Innerhalb von 7 Sekunden erneut die Taste drucken; daraufhin gehen die inneren Leuchtsegmente auf die aktuelle Uhrzeit über.
4. Abb. 5.7 - Innerhalb von 7 Sekunden die Taste drücken. Die Leuchtsegmente gehen auf die Uhrzeit über, zu der der Kochvorgang erfolgen soll. Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste korrigieren.
5. Abb. 5.7 - Nach 7 Sekunden erscheinen wieder die Uhrzeiger und die Leuchtsegmente geben die Garzeit an.
6. Die gewünschte Temperatur und die Kochfunktion mit den Umschalt- und Thermostatknäufen einstellen (siehe entsprechende Kapitel). Nun ist der Herd programmiert, d.h. er schaltet zur gewünschten Uhrzeit ein und bleibt die eingestelle Garzeit über eingeschaltet, die durch die Leuchtsegmente angegeben wird. Danach schaltet der Herd automatisch ab.

Wenn der Kochvorgang startet, blinken die inneren Segmente auf und melden dadurch, dass der Kochvorgang lauft. Wahrend der Garzeit gehen die Segmente nach und nach aus (je ein Segment alle 12 Minuten).

Die eingestellte Garzeit kann bei laufend dem Kochprogramm jederzeit geändert werden.

Erst die Taste und dann die Tasten +oder -drucken.

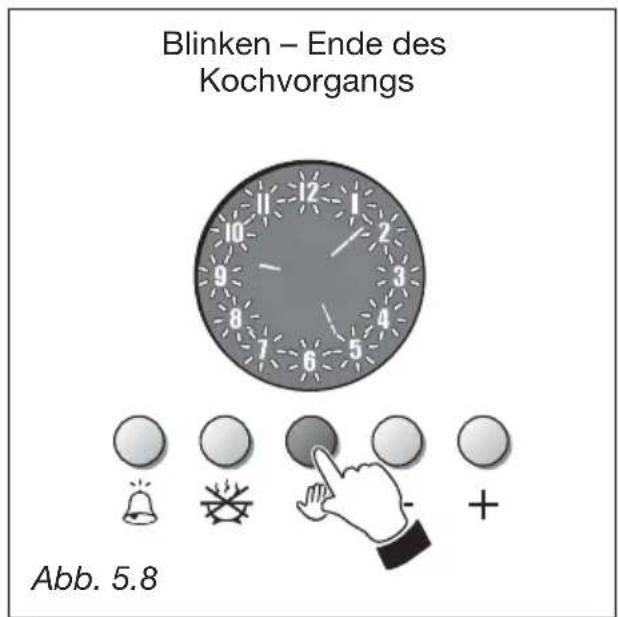

Nach Ablauf der Garzeit Goes das letzte Segment aus und der Herd schaltet ab. Alle Ziffern an der Uhr blinken und es eront ein intermittierendes akustisches Signal.

Das akustische Signal kann durch Druck auf eine beliebige Taste abgeschaltet werden.

Um die blinkenden Ziffern an der Uhr abzuschalten, die Taste drucken.

Das Kochprogramm kann jederzeit gelöscht werden, indem 2 Sekunden lang die Taste gedrückt wird.

Achtung: Wenn das automatische Kochprogramm beendet ist, sofort den Umschaltknauf und den Thermostatkauf ausschalten (OFF).

Achtung: Bei jeder Stromunterbrechung wird die Uhr auf Null gestellt und alle eingestellten Programme werden gelöscht. Der erfolgte Stromausfall wird durch Blinken der Ziffern ohne Leuchtzeiger gemeldet - abb. 5.9).

Sollte ein Hahn festgefressen sein, nicht forcieren. Rufen Sie in thisem Fallitte die Kundendienstelle an.

Achtung: Wahlend des Funktionierens wird die Backofenture sehr heiss.

Kinder sind fernzuhalten.

Keine Dampfreiniger verwenden, da die Feuchtigkeit in das Gerät dringt und das Gerät dadurch gefährlich wird.

EMAILLIERTE TEILE

Alle emaillierten Teile müssen immer mit einem Schwammtuch, mit Seifenwasser oder anderen nicht scheuernden Produktken gereinigt werden.

Danach sollenten Sie alles mit einem weichen Lappen trocknen.

Säuren, wie sie zum Beispiel in Zitronensaat, Tomatenpüree, Essig oder ähnlichem enthalten sind, greifen das Email an und machen es matt, wenn sie nicht alsbald entfernt werden.

GLASKERAMIK-KOCHMULDE

-Seite 46

ROSTFREIER STAHL-MODELLE - OPPERV LAKKEN IN ROESTVRIJ STAAL

OPGELET

ROSTFREIER STAHL-UND ALUMINIUM-TEILE - GEMALTE UND GEDRUCKTE OBERFLÄCHEN.

Mit einem geeigneten Produkt reinigen. Stets sorgfältig abtrocknen.

WICHTIG: These Teile sind sehr vorsichtig zu reinigen, damit sie nicht zerkratzt werden.

Am Besten einen weichen Lappen und neutrale Seife, niemals Scheuermittel verwenden.

AUSWECHSELN DER BACKOFEN-LAMPE

Gerat stromlos machen, z.B. durch Herausnahme der Sicherungen.

Schrauben Sie die Lampe hereaus und ersetzen Sie sie durch eine andere, die hochtemperaturresistant ist (300^) Spannung 230V (50 Hz), 15 W, E14.

OFENTÜR

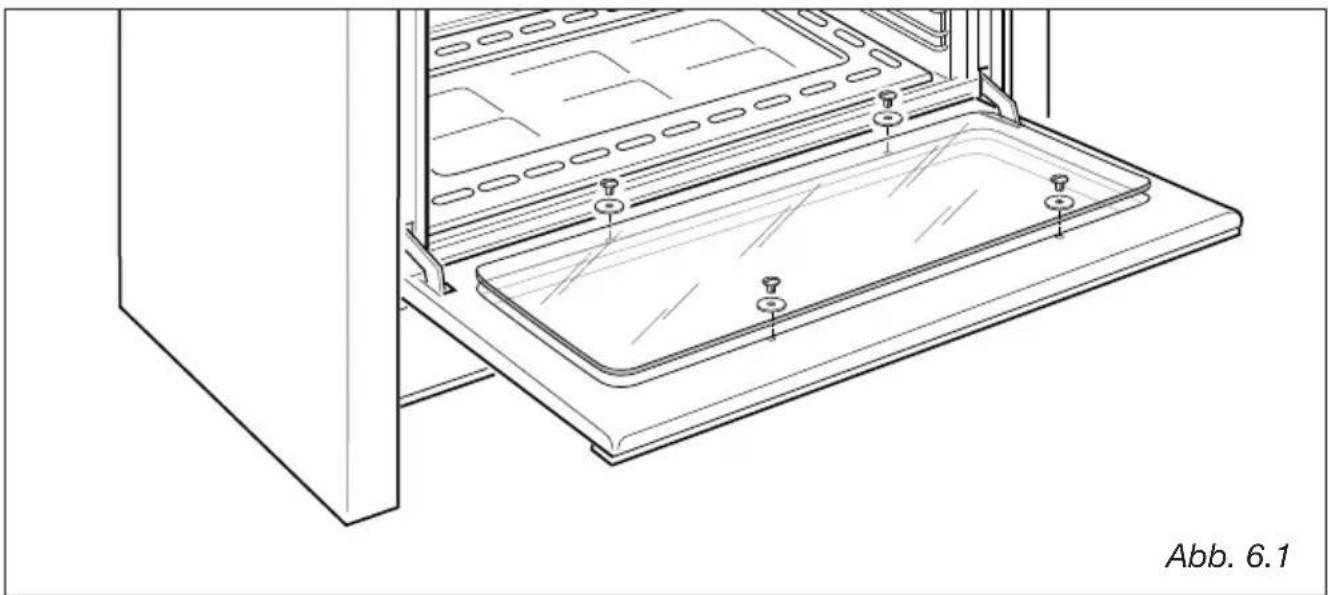

Die Innere Glasscheibe kann leicht zur Reinigung abmontiert werden; dazu die 4 Befestigungsschrauben abschrauben (Abb. 6.1).

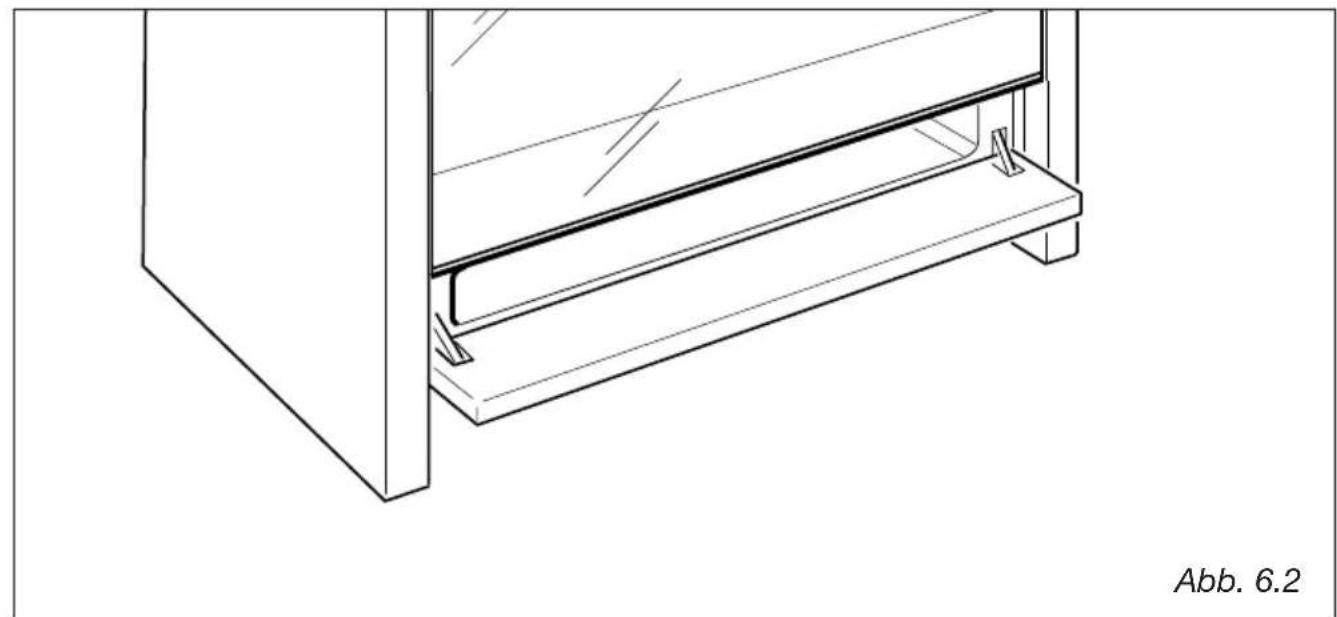

ABTEIL TELLERWÄRMER

Das Abteil Tellerwärmer wird zugänglich wenn die Klappe (Abb. 6.2) geöffnet wird.

Keine leicht entszündlichen Materialien im Ofen oder im Schubfach aufbewahren (dünnes Papier, Baumwolle, Seide, Nylon oder Ähnliches).

BACKOFEN

Der Backofen muß nach jeder Benutzung gereinigt werden.

Zur Reinigung des Backofeninneren fühmen Sie die Seitenhalterungen hereus und setzen sie danach wieder ein, wie im nächsten Kapitel beschreiben. Wärmen Sie den Backofen leicht an und reinigen Sie die Innewände mit einem Lappen, mit sehr heiBem Seifenwasser oder einem anderen geeigneten Mittel. Der Backofenboden, die Seitenhalterungen, die Fettpfanne und der Grillrost konnen herausgenommen und im Spülbecken gereinigt werden. Der Backofen muß während der Reinigung ausgeschaltet sein.

EIN-UND AUSBAU DER SEITENHALTERUNGEN

• Hangen Sie die Seitenhalterungen in die LÖcher der seitlichen Innewände des Backofens ein (Abb. 6.3).

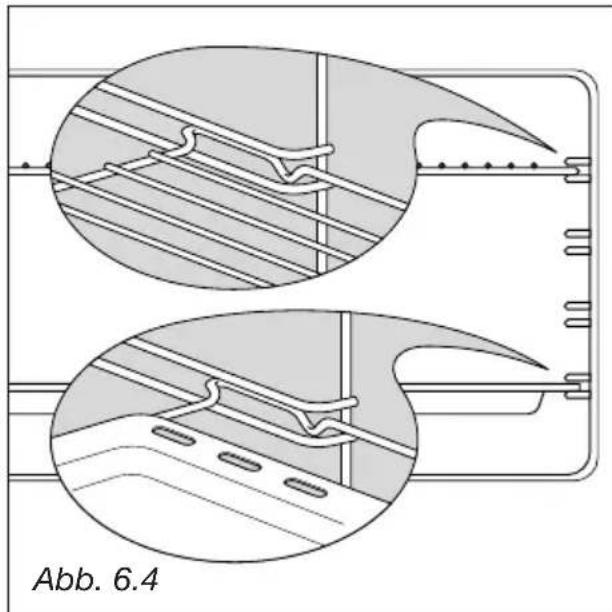

• Führn Sie die Fettpfanne und den Grillrost zwischen die Schienen der Seitenhalterungen ein, wie in Abb. 6.4 dargestellt.

Den Rost so montieren, dass die Sicherheitssperre, die unabsichtliches Herausziehen verhindert, ins Innere des Ofens zeigt.

• Der Ausbau erfolgt in umgekehrter Reihenfolge.

FETTPFANNE

Die Fettpfanne muss richtig auf das spezielle Aufnahmegestell (Abb. 6.5) positioniert und in die Führungen der beiden Gestelle geschoben werden (Abb. 6.6).

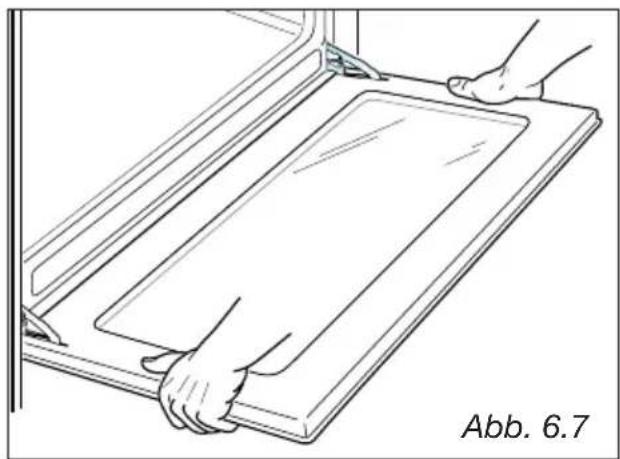

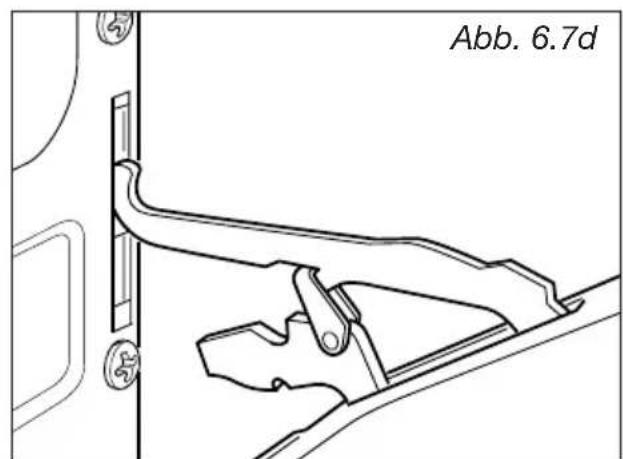

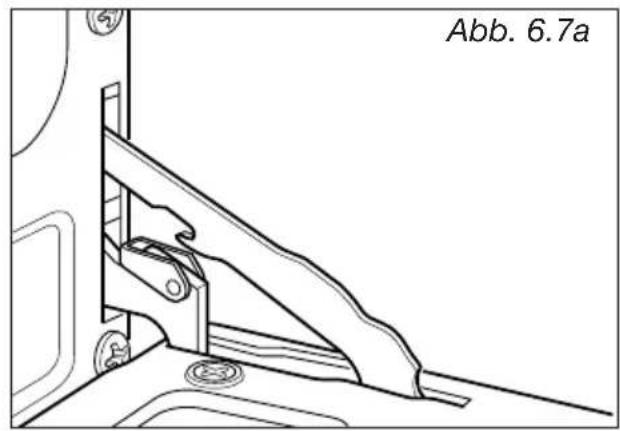

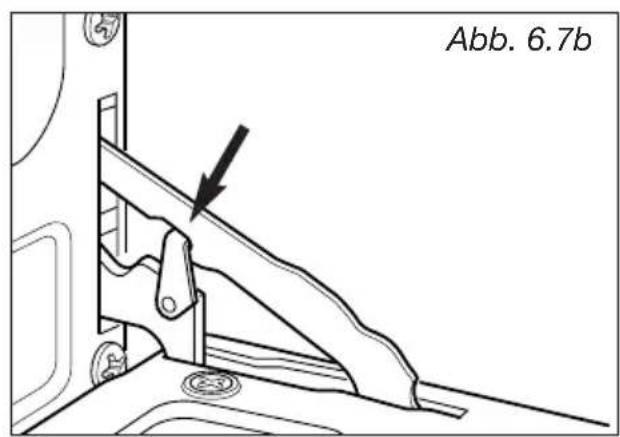

ABNEHMEN DER OFENTÜR

(zur Reinigung)

1. Ofentür öffnen (abb. 6.7Aa).

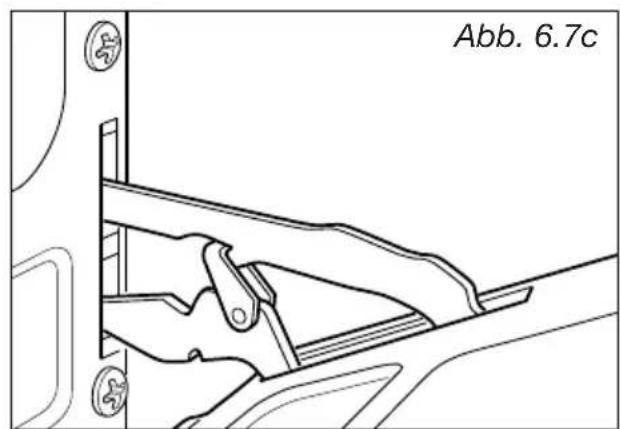

2. Haltebügel der Scharniere links und rechts nach oben in die Aussparung schwenken (abb. 6.7b).
3. Ofentür anheben. Die Kerbe des unteren Scharnierteils lost sich aus der Raste (abb. 6.7c).
   4.Ofentur nach vorne abziehen (Scharniere losesich aus den Schlitzen) (abb. 6.7d).
   5.Nach der Reinigung in umgekehrter Reihenfolge wieder einsetzen.

Einbau-Anleitung

WICTIG

• Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhinweise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschreiben.
• Vor jeder Wartungs- oder Reparaturarbeit ist der Netzstecker des Geräts abzuziehen.
• Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden.
• Schutzkarton und Plastikfolieninnen und außen am Gerät und von allen Zubehörteilen entfernen.

7 - GEBRAUCH

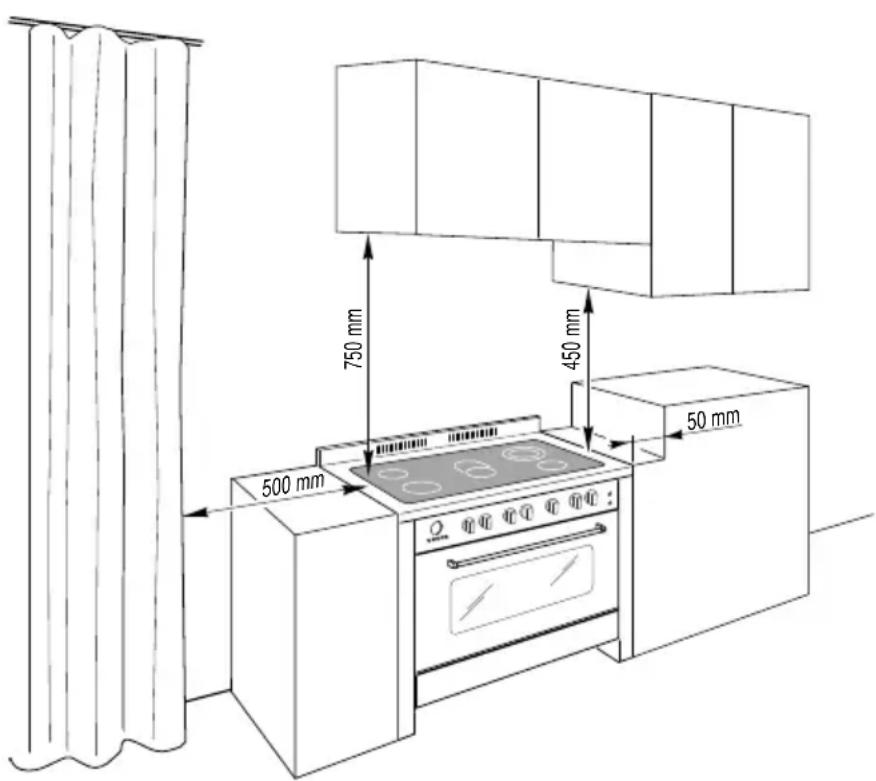

Abb. 7.1

GEBRAUCH DES KÜCHENHERDS

Die Montagebedingungen betreffend die am Kuchenherd anliegenden Flächen müssen zum Schutz gegen Übererhitzung den Abbildungen 7.1 entsprechen.

Die Mobelwände müssen bei einer Temperatur beständig sein, welche 75^ über der

Umgebungstemperatur liegt.

Wenn der Kuchenherd auf einen Sockel montiert wird, muss sichergestellt sein, dass das Gerät nicht vom Sockel abrutschen kann.

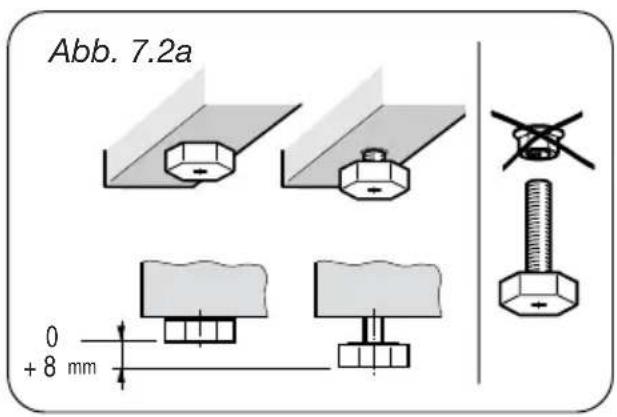

INSTALLATION DER EINSTELLBAREN FUSSE

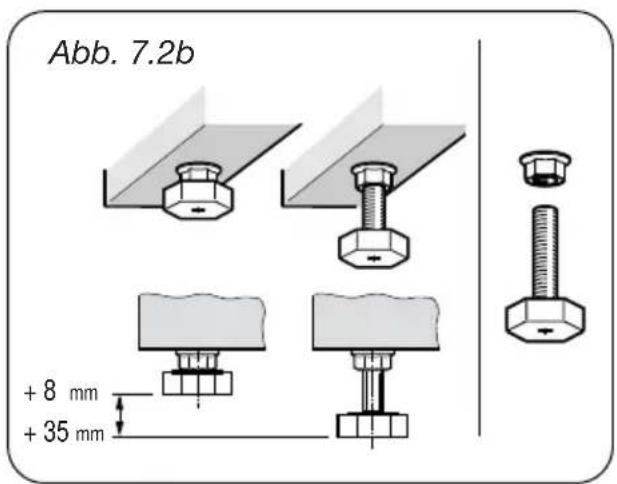

Der Kuchenherd wird mit 4 einstellbaren Füssen gefeliefert, umihn nivellieren zu konnen. Die FuBe mit einem Schlüssel AUF- oder ZUSCHRAUBEN (Abb.7.2).

Wichtig: Die Anweisungen der Abbildungen 7.2a und 7.2b auf jeder Fall beachten.

HINTERESCHUTZABDECKUNG

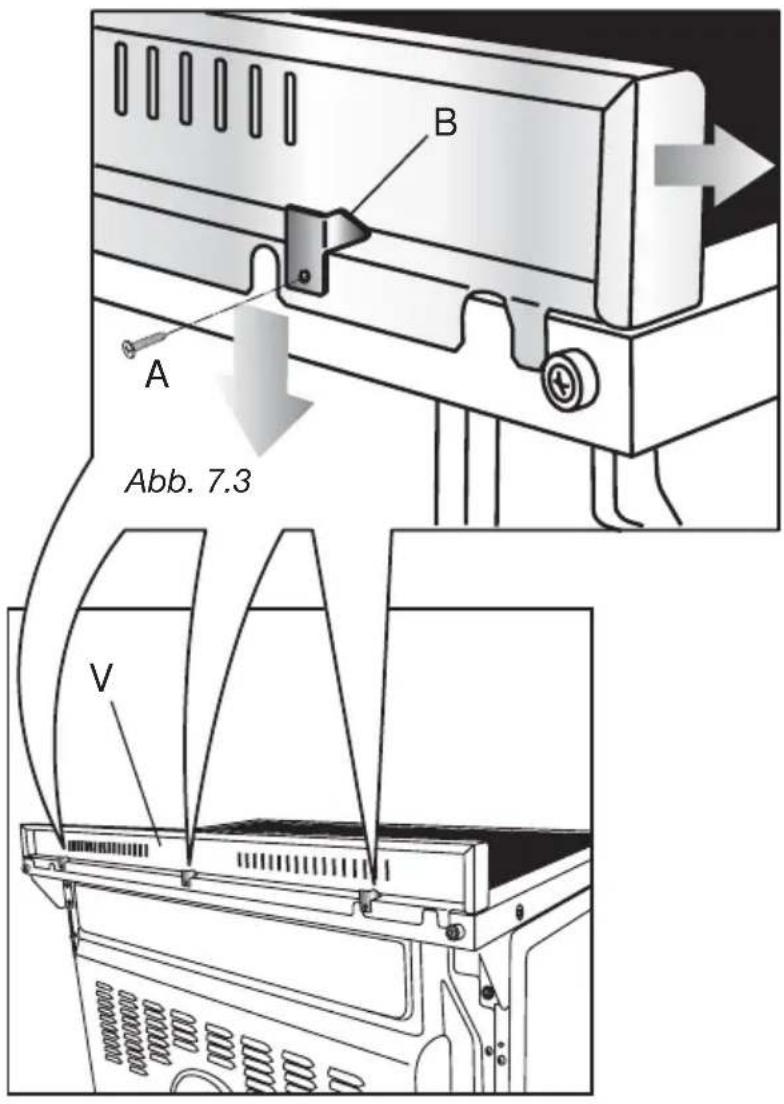

Vor dem Aufstellen des Herds zunachst die hintere Schutzabdeckung "V" montieren (Abb. 7.3).

Bitte Folgenden beachten:

Die Schutzabdeckung "V" ist an der Rückseite des Herds verpackt.
Vor dem Zusammenbau die Schutzfolie/das Klebeband entfern.
Die Schutzabdeckung ist mit den beiliegenden drei Halterungen „B" an der Kochmulde zu befestigen (siehe Abb. 7.3).

Abb. 7.4

Abb. 7.5

KÜCHENHERD TRANSPORTIEREN

HINWEIS

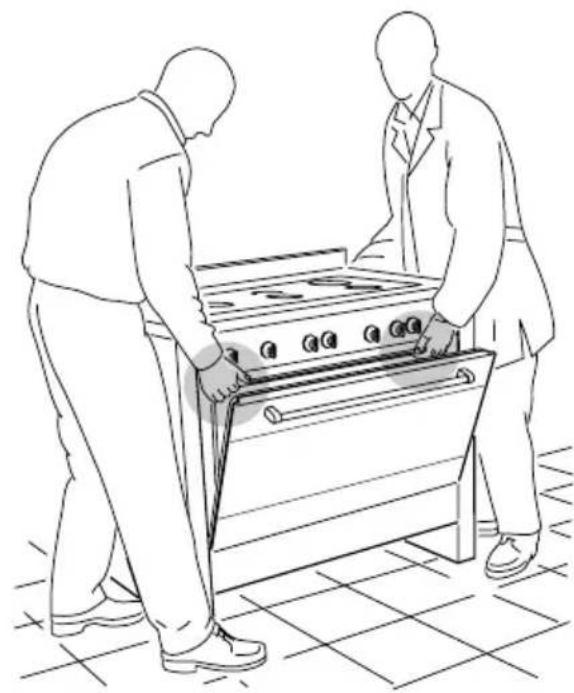

Wenn der Kuchenherd wieder aufrecht gestellt werden muss, sollen den zwei Personen für diesen Vorgang damit sein, um zu verhindern dass die Fuß und die Ofenwände aus Stahl beschäftigt werden (Abb. 7.4).

HINWEIS

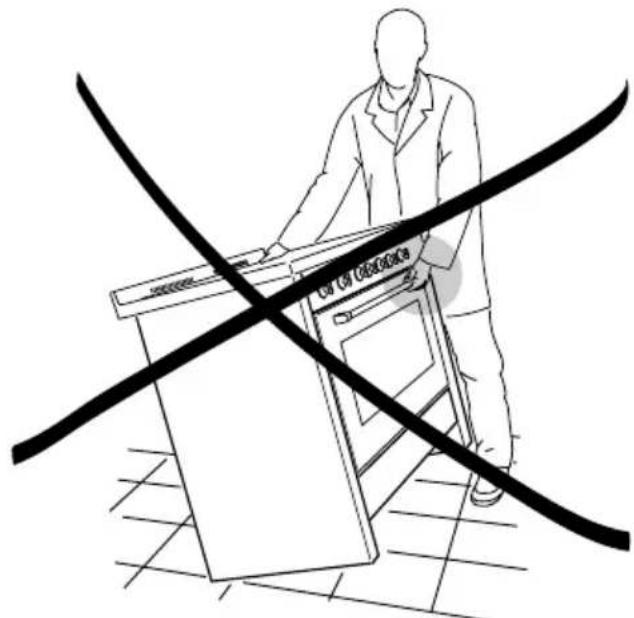

Achtung: Den Kuchenherd NICT am Griff der Ofentur HEBEN, um ihn zu transportieren (Abb. 7.5).

HINWEIS

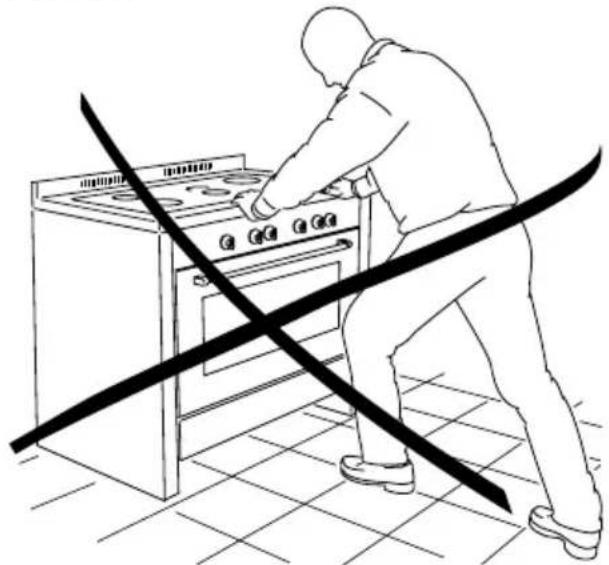

Um den Kuchenherd endgültig zu positi- tionieren, diesen NICT SCHLEPPEN (Abb. 7.6).

Die FüBe vom Boden geben (Abb.7.4).

8 - ELEKTRISCHE TEILE

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen. Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

ALLGEMEINE HINWEISE

• Der Anschluß an das Stromnetz muß von einem konzessionierten Installatür nach den geltenden Vorschriften durchgeführrt werden.
  Vor dem Anschluß des Gerätes an das Stromnetz muß sichergestellt werden, daß die Stromspannung derjenigen auf der Datentafel des Gerätes entspricht und daß das Anschlußkabel die auf der Datentafel angegebene Stromstärke aushält.
• Der Stecker muss in eine Steckdose gesteckt werden, die laut Sicherheitsvorschriften geerdet ist.
• Bei der Installation ist eine allpolige Schutzvorrichtung mit einem Kontaktabstand nicht unter 3 mm vorzusehen (Leistungsschalter, Sicherung oder Relais). Nach der Installation der Kochmulde muß der Netzschalter bzw. die Steckdose jederzeit möglich erreichbar sein.
• Das Speisekabelarfwarme Stellen nicht berühren und muß so verlegt werden,daß es an keiner Stelle die Temperatur von 75^ überschreitet.

Das Gerät muß auf jeder Fall an die Erdleitung angeschlossen werden. Die Herstellerfirma leht jegliche Haftung für alle Schäden ab, die infolge der Nichtbeachtung dieser Vorschriften entstehen.

• Wenn das Gerät installiert ist, muß der Schalter oder die Steckdose stets erreichen sein.

N.B.: Zum Anschluß an das Netz keine Paßstücke, Reduzierstücke oder Nebenanschlüsse verwenden, da diese zu Überhitzungen und Verbrennungen führen können.

Fall zur Installation Änderungen an der elektrischen Hausanlage nötig oder falls der Gerätestecker für die Steckdose nicht geeignet sein sollte, diesen durch einen Fachmann auswechseln halten. Diese muß insbesondere kontrolluerten, ob der Schnitt der Steckdosenkabel für die aufgenommene Geräteleistung geeignet ist.

WICHTIG: dieser Herd ist an einen geeigneten zweipoligen Sicherheitsschalter in der Höhe des Herds anzuschreiben.

WARNING! Das Gerät muss geerdet werden.

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen.

Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

ANSCHLUB DER NETZZULEITUNG

Um die AnschluBleitung anzuschreiben, ist wie folgt vorzugehen:

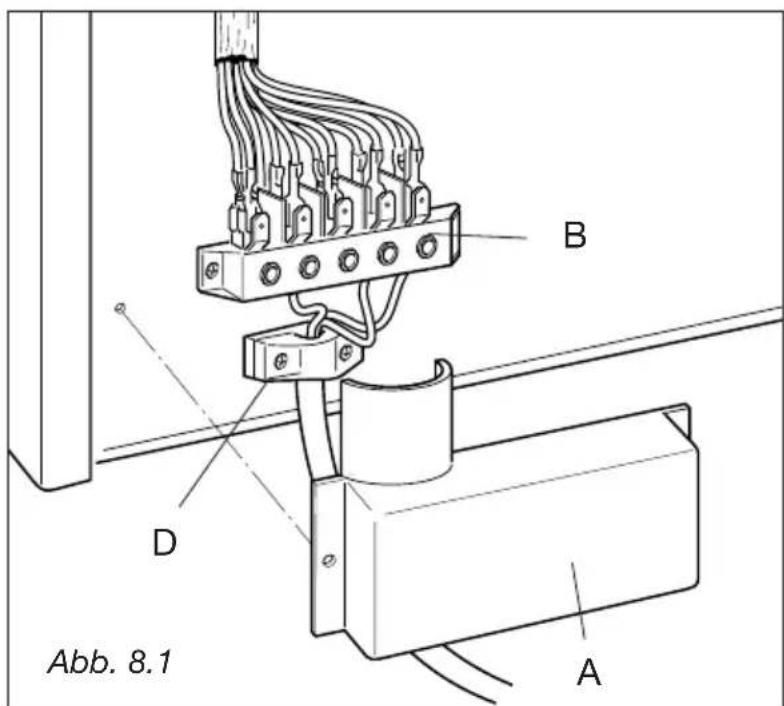

Die beiden Schrauben entfern, mit denen die Abschirmung "A" hinter dem Herd befestigt ist (Abb. 8.1).
Die Kabelklemme D vollständig offen.

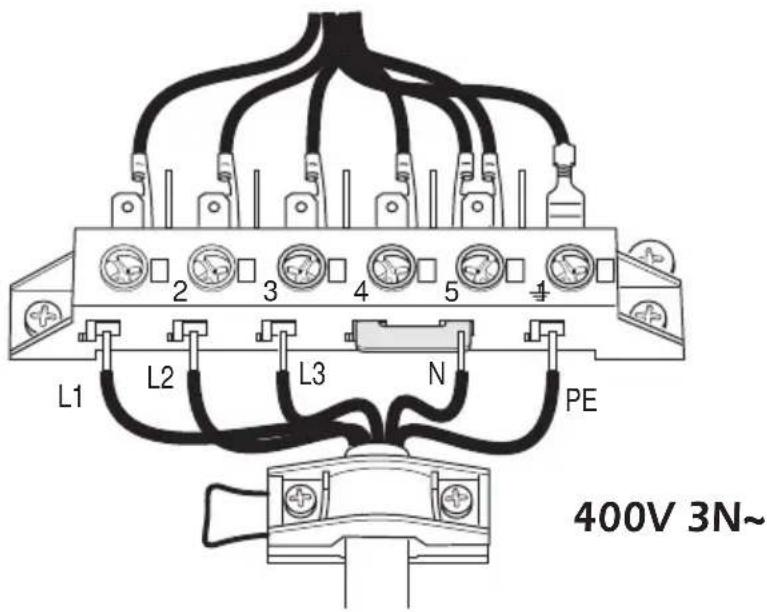

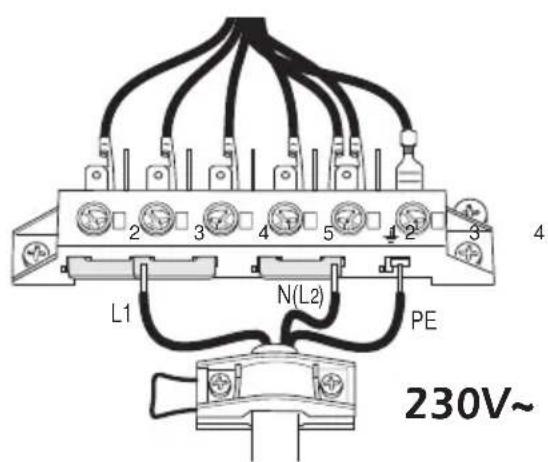

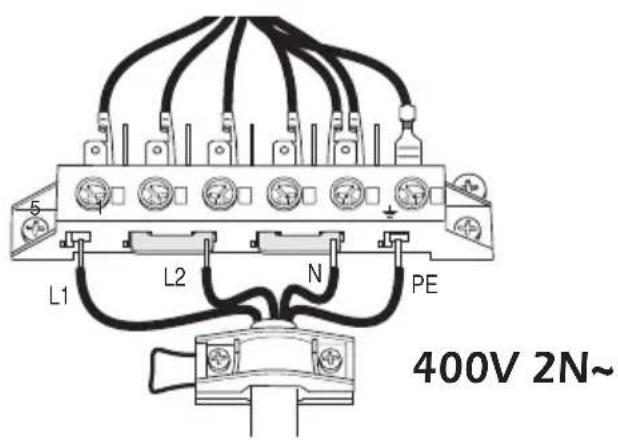

-Mit einem 5-poligen Endblock befestig- gen und die U-Schrauben gemaB Diagramm in den Abb.8.2-8.3 am Endblock "B" (Abb.8.1) anordnen.
Hauptkabel (Typ H05 RR-F) mit mindestens 6mm^2 Querschnitt in die Kabelklemme "D" stecken.
- Phasen und Erdleiter gemäß Abb. 8.1 an das Endstück "B" anschließen.
- Das Stromkabel strammziehen und mit der Kabelklemme "D" befestigen.
Schutzdechel "A" festschrauben.

N.B. Der Erdleiter muss 3 cm länger als der Nulleiter und die Stromleiter sein.

STÄRKE DER ANSCHLÜBLEITUNG "TYP H05RR-F"

230Vx6mm 2 (^)
230V4× 4mm （20 ^ 2 ( 串 )
400V3N5x2,5mm 2 (^)
400V2N-4x4mm 2 (^**)

(^**) - Direktanschluß mit Wandanschluß-Dose.

• Simultaneitatsfaktor anwenden

230V 3~

Abb. 8.3

Cher Client
