BEDIENUNGSANLEITUNG DVA180G AVINTAGE

Las piezas de recambio necesarias para la reparación de este aparato permanecerán disponibles durante 7 años.105 ALLES WISSENSWERTE ZUR OPTIMALEN NUTZUNG IHRES WEINSCHRANKS DANKSAGUNG Sie haben sich entschieden, Ihre Qualitätsweine einem Weinschrank der Climadiff-Gruppe anzuvertrauen. Dafür danken wir Ihnen! Unsere Teams zeichnen sich durch das permanente Streben nach Qualität und der stetigen Verbesserung unserer Produkte aus. Sie stehen Ihnen daher jederzeit zur Verfügung. Zur Optimierung der Aufstellung und Nutzung Ihres Neuerwerbs laden wir Sie ein, die folgenden Seiten aufmerksam durchzulesen. Wir wünschen Ihnen angenehme Weinverkostungen! Die in der Bedienungsanleitung enthaltenen Angaben können ohne Vorankündigung von Climadiff S.A. geändert werden. Climadiff gewährt keine Garantie auf ihre Geräte bei einer anderen Nutzung als in der Bedienungsanleitung beschrieben, sowie bei Eingriffen, die durch nicht von Climadiff bzw. Ihrem Händler zugelassene Dritte erfolgen. Die in diesem Dokument genannten Namen und Marken sind durch das Copyright geschützt. Die Bedienungsanleitung enthält Originalangaben. Die Vervielfältigung ist vorbehaltlich der ausdrücklichen und schriftlichen Genehmigung von Climadiff streng untersagt. SICHERHEIT Bevor Sie Ihren Weinkeller zum ersten Mal verwenden, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Bewahren Sie es sorgfältig, so dass Sie, um es in Zukunft beziehen, falls erforderlich. Generell müssen Sie Ihr Gerät von einem Fachmann gewartet werden. Dieses Gerät ist ausschließlich für den Hausgebrauch und Steuerung der Temperatur der Wein oder andere Getränke bestimmt sind, wenn Sie dies wünschen. Unter keinen Umständen ist es für die Lagerung von Lebensmitteln bestimmt. Stellen Sie sicher, dass die Spannung Ihrer elektrischen Anlage mit dem Wert auf dem Typenschild des Geräts; das Gerät muss an einem zugelassenen, geerdeten Netz angeschlossen werden. Reparaturen oder Verbindungen Falsche können Sicherheitsrisiken verursachen. Lassen Sie Ihr Elektroinstallation durch einen Fachmann überprüft, wenn Sie sich in Zweifelsfällen. Dieses Gerät muss korrekt an eine geerdete Steckdose für Ihren Schutz angeschlossen werden. Schneiden Sie nicht aus und entnehmen Sie das Erdungskabel an den Netzkabel geliefert. Aus Sicherheitsgründen verwenden Sie keine elektrischen Verlängerungskabel. Sie nicht Ihr Gerät zu Multi-Sockel-Adapter anzuschließen. Wenn das Gerät beschädigt ist (zB einen großen Einfluss) oder Schaden erleidet (Überspannung durch Blitzschlag, Überschwemmung, Feuer), kann es gefährlich zu bedienen sein. Netzstecker ziehen und das Gerät von einem anerkannten Berufsreparaturhauer überprüft.106

Um jede Gefahr zu vermeiden, ein beschädigtes Netzkabel ersetzen nicht selbst. Kontaktieren Sie Ihren Fachhändler, ein zugelassenes Kundendienstzentrum oder Berufsreparaturhauer. Das Gerät muss so positioniert, dass die Steckdose zugänglich ist. Bewegen Sie das Gerät nicht, wenn es voll ist: Sie kann seinen Körper nicht mehr zu reparieren verzerren. Die elektrischen Teile müssen nicht direkt zugänglich sein.

• Halten Sie Kinder vom Gerät fern.

• das Gerät nicht im Freien verwenden. Für den Fall, daß die Flüssigkeit versehentlich an elektrischen Komponenten (Motor, etc.) verschüttet (zerbrochenen Flasche, etc.), ziehen Sie sofort den Netzstecker. Um alle Risiken wie Feuer, Stromschläge oder Verletzungen zu vermeiden, darf Tauchen Sie das Netzkabel, Stecker oder das Gerät selbst in Wasser oder andere Flüssigkeiten. Stellen Sie das Gerät nicht mit nassen Händen zu behandeln. Halten Sie das Gerät von Wärmequellen und direkter Sonneneinstrahlung schützen. Lassen Sie das Netzkabel aus einer Tabelle zu hängen oder stehen in Kontakt mit scharfen Kanten oder heiße Oberflächen. Auf dem Netzkabel Ziehen Sie nicht - nehmen Sie am Stecker, um das Gerät zu trennen. Stellen Sie sicher, dass der Bereich, in dem Ihr Gerät ist so positioniert, kann sein Gewicht im beladenen Zustand zu unterstützen (a 75 cl Flasche wiegt ca. 1,3 kg). Ihr Keller muss auf einer ebenen Fläche aufgestellt werden. Wenn Sie es auf einem Teppich oder Teppichboden positionieren müssen, legen Sie ein Support unter. Nach EN-Normen: Dieses Gerät kann von Kindern mit 8 Jahren oder mehr und von Menschen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder von Menschen ohne Erfahrung oder Wissen verwendet werden, wenn sie von einer Aufsicht unterliegende Erfahrung, Unterweisung in Bezug auf den sicheren Umgang mit dem Gerät und wenn werden sie verstehen die damit verbundenen Gefahren.107 Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung sollte nicht von Kindern ohne Aufsicht erfolgen. Nach IEC-Standards: Dieses Gerät ist nicht zur Verwendung durch Personen (insbesondere Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder durch Menschen ohne Erfahrung oder Kenntnis von solchen Geräten, bestimmt, soweit sie nicht durch überwachte Erfahrung, Unterweisung hinsichtlich des Gebrauchs des Geräts von einer Person, wer ist für ihre Sicherheit verantwortlich. Lassen Sie Kinder nicht mit dem Gerät spielen. Verlassene Geräte sind immer gefährlich. Dieses Gerät darf in Haushaltsumgebungen und ähnliche Situationen wie verwendet werden: - Küchenbereiche speichert Mitarbeiter, Workshops und andere professionelle Umgebungen vorbehalten. - Landhäuser und die Nutzung durch Hotelgäste, Motels und anderen Wohngebiete. - Umgebungen wie Hotelzimmer. - Restaurants und ähnlich, außer Einzelhandel. Trennen Sie das Gerät vor allen Wartungs- oder Reinigungsbetrieb (Netzstecker ziehen oder lösen den entsprechenden Leistungsschalter, je nach Modell). Reinigen Sie das Gerät mit brennbaren Produkten. Bewahren Sie keine oder Spray keine entzündlichen Gasen oder Flüssigkeit in der Nähe des Gerätes. Vor der Entsorgung Ihrer Weinkeller zu einem bestimmten Recycling Website, entfernen Sie die Tür, aber lassen Sie die Fächer am Platz in einer Weise, um es schwierig für die Kinder hineinklettern zu machen. Im Falle einer elektrischen Störung oder Anomalie des Systems kann im abgesicherten Modus während 2 Minuten ein. Am Ende dieser Zeit, wenn das System wird zurückgesetzt und seine normale Funktion wieder aufnehmen. Climadiff lehnt jegliche Haftung für Schäden, die durch Nichtbeachtung der Verbindung oder Verwendung Anleitung ergeben.108

Sicherheitsvorschrift Achtung: Verwenden Sie keine anderen mechanischen Geräte oder keine sonstigen Hilfsmittel zum Beschleunigen des Abtauvorgangs, als jene, die vom Hersteller empfohlen werden.

Achtung: Achten Sie darauf, dass die Lüftungsöffnungen im Gerätegehäuse oder in der Struktur frei bleiben.

Bewahren Sie keine explosiven Substanzen, wie Spraydosen mit einem entzündlichen Treibgas, in diesem Gerät auf. Achtung: Achten Sie darauf, den Kältekreislauf nicht zu beschädigen. Kühleinheiten, die mit Isobutan (R600a) betrieben werden, dürfen nicht in Bereichen mit Zündquellen (z.B. nicht isolierte Stromkontakte) oder dort aufgestellt werden, wo sich im Falle eines Lecks Kühlmittel ansammeln kann. Das verwendete Kühlmittel ist am Typenschild des Schrankes vermerkt. Achtung: Verwenden Sie keine elektrischen Geräte in den Lebensmittelablageabteilen des Gerätes, es sei denn, es handelt sich um Geräte, die vom Hersteller empfohlen sind.

Das Gerät entspricht allen europäischen Richtlinien und ggf. deren Änderungen und wird insbesondere den Anforderungen folgender europäischer Richtlinien gerecht: 2006/95/EG Niederspannungsrichtlinie 2004/108/EG Richtlinie über die elektromagnetische Verträglichkeit109 IDENTIFIZIERUNG Nachstehend als Beispiel ein Typenschild:

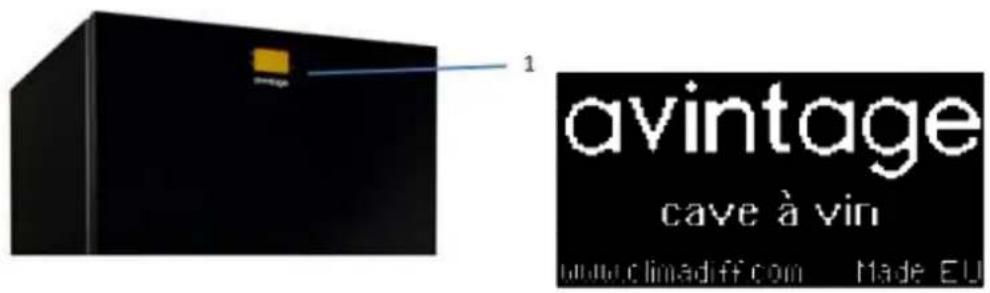

Das Typenschild befindet sich im Geräteinneren bzw. an der Geräterückseite (modellabhängig). Es enthält alle gerätespezifischen Angaben über Ihren Weinschrank.

Wir raten Ihnen, die Seriennummer vor der Installation in der Bedienungsanleitung zu notieren, um sie später bei Bedarf griffbereit zu haben (Reparatur, Kundendienstanfrage…)110 EIN WEINSCHRANK, WARUM? Vergessen Sie nicht, dass Wein die Krönung einer Leidenschaft ist. Wein ist voller Komplexität, er reift sehr langsam und gemächlich! Er benötigt die Vereinigung einer Vielzahl von Bedingungen, um sich zu entfalten und in aller Ruhe seinen Höhepunkt zu erreichen. Dabei ist die Dauerhaftigkeit dieser Bedingungen wichtig! Vor allem ist zwischen Reife- und Lagertemperatur sowie Trinktemperatur zu unterscheiden. Fünf Punkte sind wichtig: Reifetemperatur: Sie bezeichnet einen Temperaturbereich zwischen 10° und 14°C, idealerweise um 12°C, und dies unabhängig von der Weinart, die gelagert wird und reifen soll. Noch stärker als die Temperatur selbst ist es die zeitliche Konstanz der Temperatur, die den Wein zur vollen Entfaltung bringt. Es ist daher wichtig, starke Temperaturschocks zu vermeiden. Luftfeuchtigkeit: Der Flaschenkorken muss ständig feucht gehalten werden, um hermetisch dicht zu bleiben. Bei einem anhaltenden Feuchtigkeitsgehalt unter 50% trocknet der Flaschenkorken aus und schrumpft, der Wein läuft aus und oxidiert. Bei einem anhaltenden Feuchtigkeitsgehalt über 80% wächst die Gefahr der Schimmelbildung und des Ablösens der Etiketten. Gerüche/Belüftung: Der Wein atmet durch den Korken. Das ständige Vorhandensein von Gerüchen denaturiert den Wein. Vibrationen: Vibrationen ermüden den Wein und stören den Reifungsvorgang. Deshalb ist es wichtig, den Wein vor Bewegungen geschützt zu lagern. Licht: Licht erhöht das Redoxpotential des Weins und beschleunigt so seine Alterung. Aus diesem Grund ist es wichtig, ihm schützende Dunkelheit zu bieten. Hierzu ist eine grundlegende Tatsache anzumerken: Es bringt nichts, einen Wein über Jahre hinweg mit Liebe zu lagern, um ihn anschließend beim Servieren mit der falschen Trinktemperatur zu „erledigen“. Zu kalt serviert werden die Aromen eines Weines betäubt und seine Schwächen maskiert. Zu warm serviert ist der Alkoholgeschmack vorherrschend. Serviertemperatur: Hierbei handelt es sich um den Temperaturbereich zum Servieren und Trinken eines Weines, von 7°C für zuckerreiche Weine bis 18°C für tanninreiche Lagerweine. Dabei ist die Dauerhaftigkeit dieser Bedingungen wichtig! Fassen wir kurz zusammen, welcher Bedarf Ihre Wahl bestimmt hat: Jungweine kaufen und mit Liebe reifen lassen? Sie befinden sich im Bereich der Reifung! Weine und Champagner nahe ihrem Höhepunkt kaufen, um sie griffbereit zu haben, und die Fülle ihrer Aromen jeden beliebigen Tag mit der richtigen Temperatur genießen? Ein Ansatz der Multifunktionalität, Lagerung und Temperierung! Sie möchten Ihre Qualitätsweine mit der richtigen Temperatur trinken? Der Weintemperierschrank ist hierfür besonders gut geeignet.111

DIE VERSCHIEDENEN CLIMADIFF WEINSCHRÄNKE

Climadiff, der Spezialist für Weinschränke hat daher verschiedene Typen von Schränken entwickelt. Reifung: Die Klimakammer ist so ausgelegt, dass sie dauerhaft und unveränderlich dieselben Bedingungen wie in unterirdischen Weinkellern gewährleistet, welche die optimale Ausreifung edler Qualitätsweine fördern. Multifunktionalität: Diese Weinschränke kombinieren Temperier- und Lagerzonen, Einzel- oder Multifächer, usw. Temperierung: Damit Sie Ihre edlen Qualitätsweine mit der richtigen Temperatur verkosten können und sich der feine Geschmack ihrer Aromen voll entfaltet. Weitere Informationen zu unseren Produkten finden Sie auf unserer Website www.climadiff.com. Zur Bestellung von Rosten, Aktivkohlefiltern oder sonstigem Zubehör begeben Sie sich bitte in die Rubrik Zubehör auf unserer Website www.climadiff.com oder auf www.vinokado.com. ENTDECKEN SIE DIE QUALITÄTEN IHRES WEINSCHRANKS

ZUVERLÄSSIGKEIT UND SICHERHEIT

Alle Climadiff Weinschränke werden aus Bauteilen höchster Qualität angefertigt. Die Technologien der verschiedenen eingesetzten Systeme entsprechen höchsten Normen hinsichtlich Zuverlässigkeit und Sicherheit. Der Wert ihres Inhalts verdient in der Tat allerhöchste Achtung.

MULTIFUNKTIONALE WEINSCHRÄNKE MIT TEMPERATURABSTUFUNG

Die natürliche Temperaturschichtung ermöglicht eine mehrstufige Temperaturauswahl (Temperierung, Lagerung, Kühlung) – eben ein multifunktionales Multizonen-Management!

WEINLAGERSCHRÄNKE MIT EINHEITLICHER TEMPERATUR

Unsere Teams hatten ein besonderes Augenmerk auf die Kälteverteilung, um Ihren Weinen eine einheitliche Mitteltemperatur ohne mechanische Luftumwälzung zu bieten. Ihre Flaschen ruhen in Frieden! CLIMACONTROL

Der Weinschrank verfügt über die elektronische Climacontrol-Steuerung, die den Betrieb aller Funktionen (Temperatur, Luftfeuchtigkeit, Auslösung des Wintersystems, usw.) gewährleistet und Ihnen ein Höchstmaß an Komfort und Sicherheit bietet.112 WINTERKIT TIEFTEMPERATURSCHUTZ:

Die Sicherheit einer konstanten Idealtemperatur im Inneren Ihres Climadiff Weinschranks. Beeinflusst ein Abfall der Umgebungstemperatur die Lagerqualität meines Weinschranks? Nein! Ein vollautomatisches System regelt selbsttätig die Innentemperatur Ihres Weinschranks im Verhältnis zur Umgebungstemperatur des Raumes, in dem er steht. Um Ihren Weinen bei einem plötzlichen Absinken der Außentemperatur (nicht unter 0°C und frostfrei), keine zu starken Temperaturschwankungen aufzuerlegen, hat Climadiff das automatische WINTERKIT entwickelt. WIE FUNKTIONIERT DAS WINTERKIT IN TECHNISCHER HINSICHT? Das System ist vollautomatisch und erfordert keinen Eingriff Ihrerseits. Das System funktioniert in Abhängigkeit von Ihrer Temperaturregelung und der Umgebungstemperatur. Sobald die Temperatur in der Mitte des Weinschranks auf unter 8°C sinkt, setzt sich das Wintersystem nach einer kurzen Zeitspanne in Betrieb. Das Heizelement bewirkt dann eine sehr langsame Aufwärmung in aller Sanftheit und Stille. Die optimalen Lagerbedingungen für Ihre Weine bleiben so erhalten! WICHTIGER HINWEIS: Nur der Kompressor und damit das Kühlsystem erzeugt ein Betriebsgeräusch. Die Aufwärmung erfolgt auf absolut stille Weise durch ein Heizelement.

Keine Sorge, ist dies der Fall bei Ihrem Weinschrank und erzeugt er kein Geräusch, handelt es sich dabei nicht um eine Störung! Das Wintersystem ist werkseitig auf 8°C voreingestellt und wir empfehlen, diese Einstellung nicht zu ändern. Sollten Sie dennoch eine Änderung vornehmen möchten, können Sie einen Temperaturwert zwischen 4°C und 8°C wählen.

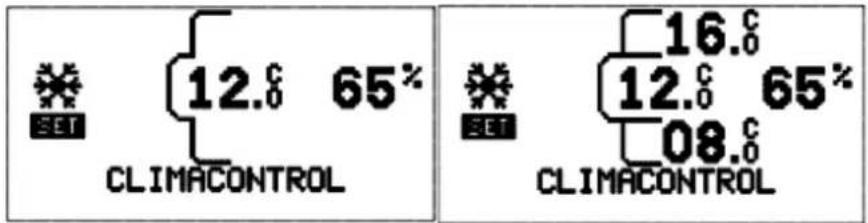

• Die SET-Taste 3 Sekunden lang gedrückt halten, um den Programmiermodus aufzurufen.

• Sie gelangen in das Einstellmenü (Temperaturregelung, Auslösetemperatur für Wintersystem, oberer Temperaturalarm).

• Die Menüs werden im Abstand von ein paar Sekunden nacheinander angezeigt. Sie können auch die SET-Taste drücken, um die Menüs durchzublättern und das gewünschte Menü auszuwählen.

• Auf dem Display erscheint modellabhängig die folgende Anzeige:

• Die UP- und DOWN-Tasten drücken, um die gewünschte Temperatur auszuwählen. Dann die SET-Taste drücken, um die Auswahl zu bestätigen oder ein paar Sekunden warten, bis das Einstellmenü erneut angezeigt wird. Sobald der oben angegebene Einstellwert auf dem Display zu blinken beginnt, kann die Temperatur geändert werden.113 VIBRATIONEN Wein möchte nicht gestört werden. Ganz besonders fürchtet er Vibrationen. Deshalb ist der Kompressor Ihres Weinschranks auf spezielle Schwingungsdämpfer („Silent-blocks“) montiert. Außerdem ist das Innengehäuse durch eine dicke vibrationsabsorbierende Schicht Polyurethanschaum vom Außengehäuse isoliert. Je nach Modell sind die Roste aus Vollholz, das Vibrationen besser absorbiert als Metall. In bestimmten Modellen sind die Rosthalter zusätzlich mit Gummilagern ausgestattet. Ihre Flaschen ruhen in königlichem Frieden! BELÜFTUNG Ständig erneuerte und gefilterte reine Luft. Ihr Climadiff Weinschrank ist mit einem Lufterneuerungssystem ausgestattet, dessen Filterung durch einen Aktivkohlefilter gewährleistet wird. Es wird empfohlen, den Filter einmal jährlich zu wechseln (erhältlich auf Bestellung bei Ihrem Händler oder auf www.climadiff.com in der Rubrik Zubehör oder auf www.vinokado.com). Die Einbaustelle des Filters können Sie der Beschreibung Ihres Weinschranks entnehmen, die Anleitung für den Filterwechsel finden Sie im Kapitel „Instandhaltung“. LUFTFEUCHTIGKEIT Die Luftfeuchtigkeit schwankt um den empfohlenen Mittelwert von 55% (±10), damit der Flaschenkorken feucht genug bleibt, um seine Geschmeidigkeit und Elastizität zu bewahren. Dies macht ihn hermetisch dicht für Flüssigkeiten, aber gestattet dem Wein, zu atmen. UV-EXPOSITION Vorsicht mit Licht! Es beschleunigt den Redoxvorgang und damit die vorzeitige Alterung des Weines, was nicht wünschenswert ist. VOLLTÜR Ihr Climadiff Weinschrank verfügt über eine Volltür. Kein Problem, Ihre Flaschen sind vor Licht geschützt. GLASTÜR Ihr Wein ist ebenfalls geschützt, die Glastür wurde oberflächenbehandelt und filtert bis zu 70% der ultravioletten Strahlung.114

AUFSTELLUNG IHRES WEINSCHRANKS

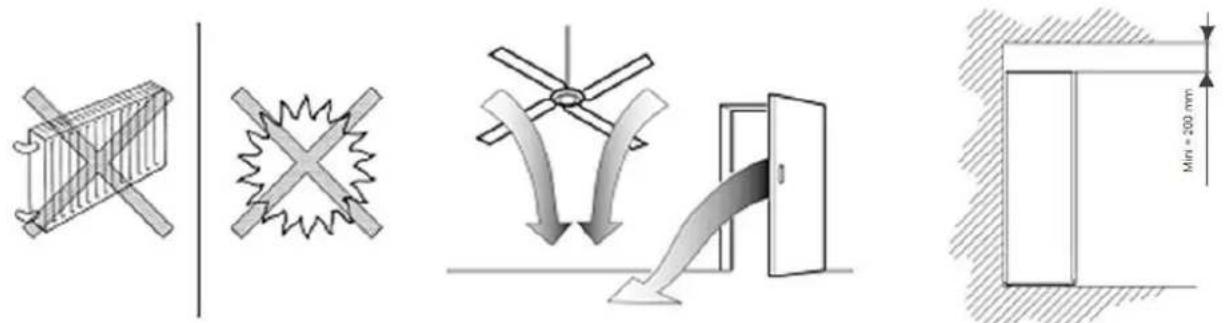

RAUM Achten Sie darauf, den richtigen Aufstellort zu finden – entfernt von Wärmequellen, geschützt vor Sonnenstrahlung und tiefen Temperaturen. Auf diese Weise erzielen Sie die optimalen Betriebsbedingungen für den niedrigsten Energieverbrauch. Vergewissern Sie sich außerdem, dass die Stellfläche für den Weinschrank eben und belastbar ist (Gerätegewicht plus Inhalt, eine 75 cl Weinflasche wiegt ca. 1,3 kg). Nicht unter offenem Himmel aufstellen und auf einen Mindestabstand von 200 mm zwischen der Oberseite des Weinschranks und der darüber liegenden Decke achten.

Hinweis: Bei extremen Umgebungsbedingungen kann die Auffangschale für Abtauwasser an der Geräterückseite in der Nähe des Kompressors überlaufen. Deshalb empfehlen wir, die Art der Oberflächen von Mauer und Boden im Aufstellbereich des Gerätes so zu wählen, dass Feuchtigkeit bzw. die Bildung von Abtauwasser keine Schäden verursachen.

ANSCHLUSS AN DAS STROMNETZ

Vergewissern Sie sich, die zu Beginn der Bedienungsanleitung angegebenen Sicherheitshinweise zur Kenntnis genommen zu haben. Wurde der Weinschrank während dem Transport bzw. der Aufstellung stark geneigt, vergessen Sie bitte auf keinen Fall, ihn vor dem Anschluss für 24 Stunden in vertikaler Position stehen zu lassen, damit das Schmieröl nach unten laufen und sich im Kompressor ansammeln kann. Sollte dieser Punkt nicht beachtet werden, könnte das Kühlsystem komplett ausfallen. Bitte die Sicherheitshinweise zu Beginn der Bedienungsanleitung befolgen! Ihr Weinschrank ist mit einem Anschlusskabel und einem 230V/50Hz Wechselstrom-Netzstecker (CE- Norm) ausgestattet. Der Netzstecker muss an eine Wandsteckdose mit Schutzkontakt und einer Sicherung mit mindestens 10A angeschlossen werden.115 UMGEBUNGSTEMPERATUR WICHTIGER HINWEIS: Für den ordnungsgemäßen Betrieb des Gerätes dürfen die nachstehenden Höchst- und Tiefstwerte nicht überschritten werden. Durch extreme Umgebungstemperaturen (warm und kalt) kann die Leistung des Gerätes beeinträchtigt werden, so dass die theoretisch mögliche Einstelltemperatur nicht erreicht wird.

Möchten Sie Ihren Weinlagerschrank als Temperierschrank benutzen und eine Innentemperatur von über 13°C erzielen, halten Sie bitte die nachstehenden Umgebungstemperaturen ein:

EINTEMPERATURSCHRANK Anwendung REIFUNG TEMPERIERUNG Türart Glastür Volltür Glastür Volltür Vorgeschriebene Umgebungstemperatur 0-35°C 0-35°C 0-35°C 0-35°C Zulässiger Temperaturregelbereich

MEHRTEMPERATURSCHRANK Türart Glastür Volltür Vorgeschriebene Umgebungstemperatur 0-35°C 0-35°C Zulässiger Temperaturregelbereich 14° 15° 16° 17° 18° 14° 15° 16° 17° 18° 10° 11° 12° 13° 14° 10° 11° 12° 13° 14° 6° 7° 8° 9° 10° 6° 7° 8° 9° 10° Wintersystem? Ja Ja AUSPACKEN Zum Entfernen der Transportpalette (modellabhängig), auf der Ihr Weinschrank steht, lösen Sie die beiden Schrauben, mit denen diese an der Gerätehinterseite am Außengehäuse befestigt ist. Entnehmen Sie alle im Geräteinneren vorhandenen Klemm- bzw. Schutzelemente.116 HÖHENJUSTIERUNG Justieren Sie das horizontale Niveau des Weinschranks (die Verwendung einer Wasserwaage wird empfohlen). Dies verhindert Bewegungen infolge mangelnder Stabilität, die Geräusche und Vibrationen verursachen können, und gewährleistet die vollkommene Dichtheit der Tür. Verwenden Sie dazu die Stellfüße an der Vorderseite des Weinschranks (modellabhängig). Wir empfehlen Ihnen außerdem, das Gerät ganz leicht nach hinten zu neigen (2/3 mm), um das Ablaufen von Kondenswasser zu beschleunigen, was die Bildung von Ablagerungen aller Art (z.B. Kalkablagerungen) verhindert. Die Justierung erfolgt durch Anziehen und Lösen der Schrauben an den Stellfüßen.

ABSTAND FREIE AUFSTELLUNG Lassen Sie einen Abstand von mindestens 3 cm zwischen der Mauer und der Geräterückseite, damit die Luft frei zirkulieren kann. Der Weinschrank ist kein Einbaugerät. Vergewissern Sie sich, dass die Stellfläche für das Gerät das Gewicht des Weinschranks plus Inhalt tragen kann (eine 75 cl Weinflasche wiegt ca. 1,3 kg).117

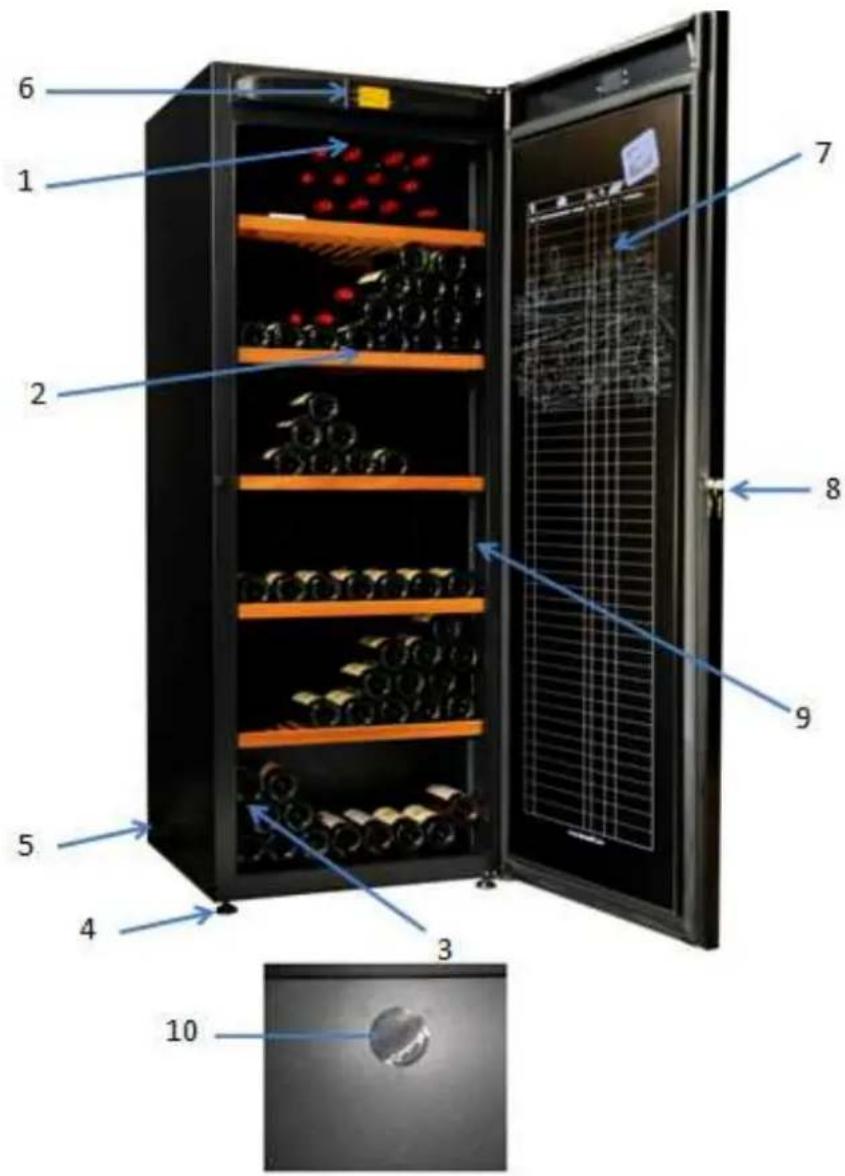

BESCHREIBUNG DES WEINSCHRANKS

6. Elektronisches Regelsystem

9. Führungsnuten für Roste

10. Aktivkohlefilter118

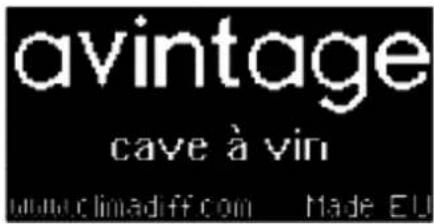

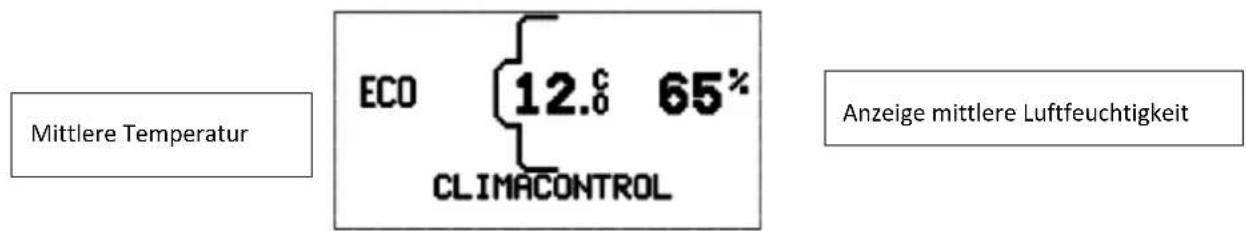

DISPLAY Entfernen Sie bitte zuerst die Schutzfolie vom Display. Einstelltasten: Multifunktionsschrank

Eintemperaturschrank

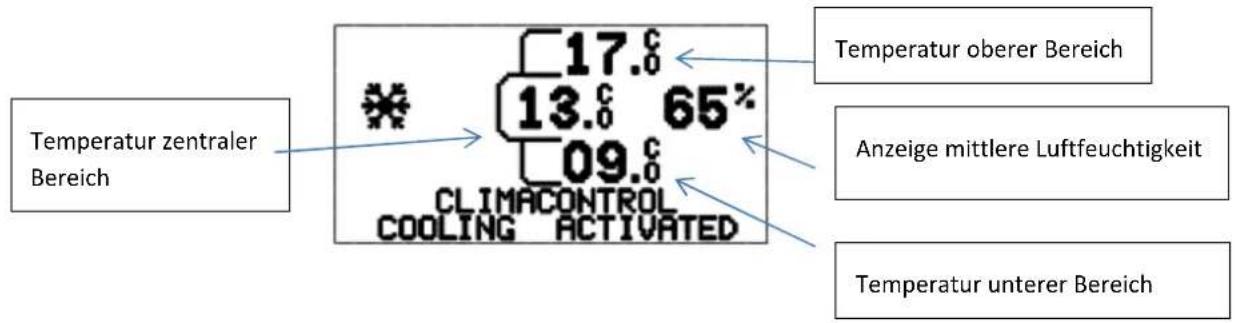

Taste zum Erhöhen der Temperatur Taste zum Senken der Temperatur Taste zum Aufrufen des Einstellmenüs Anzeige mittlere Luftfeuchtigkeit

Temperatur unterer Bereich Temperatur zentraler Bereich Anzeige mittlere Luftfeuchtigkeit Mittlere Temperatur Temperatur oberer Bereich119 Folgende Symbole können angezeigt werden:

Symbol für Funktionsstörung (bitte im Abschnitt Funktionsstörungen nachschlagen). Symbol für zu niedrige Luftfeuchtigkeit (bitte im Abschnitt Luftfeuchtigkeitsanzeige nachschlagen). Symbol für Funktionsstörung mit Fehlercode (bitte im Abschnitt Funktionsstörungen nachschlagen). Die ausgewählte Temperatur ist erreicht, das Gerät läuft im Energiesparmodus. Symbol für Kompressorbetrieb – das Gerät erzeugt Kälte, um die Innentemperatur zu senken. Beleuchtungssymbol (bitte im Abschnitt Innenbeleuchtung nachschlagen). Symbol für Dauerbeleuchtung (bitte im Abschnitt Innenbeleuchtung nachschlagen). Symbol für Winterbetrieb – das Gerät erzeugt Wärme, um die Innentemperatur zu erhöhen (bitte im Abschnitt Tieftemperaturschutz nachschlagen).120

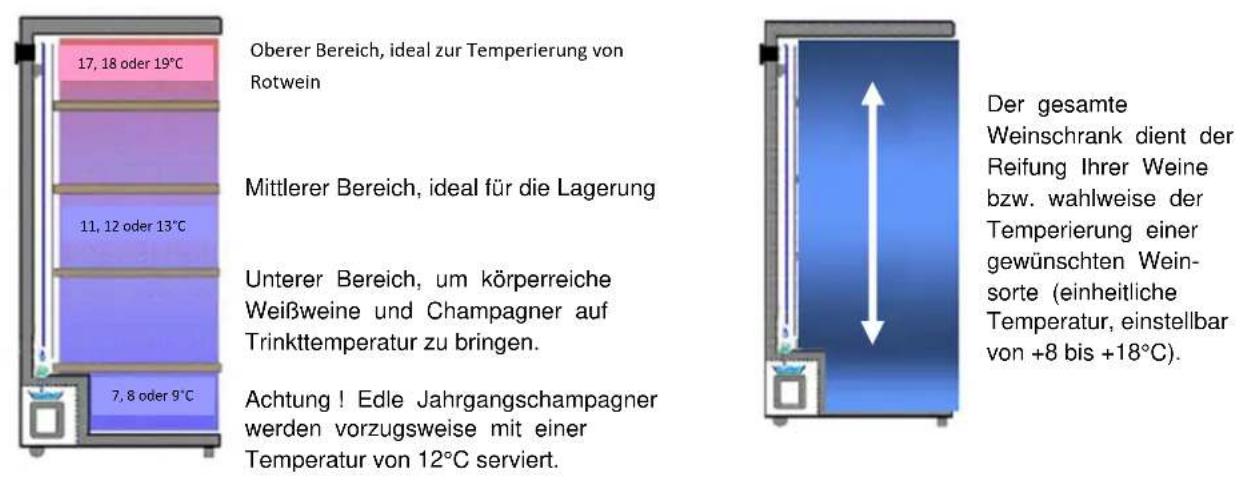

SCHEMA DER VERSCHIEDENEN TEMPERATURZONEN IM WEINSCHRANK

(EINSTELLUNGSABHÄNGIG):

Den Weinschrank zur Inbetriebnahme an eine Netzsteckdose anschließen. Bei der Inbetriebnahme oder nach einem Stromausfall wird ein Kalibriervorgang des Regelsystems gestartet. Während dieses Vorgangs leuchten das Anzeigedisplay und die Wahltasten und das Alarmsymbol (Dreieck mit Ausrufezeichen) blinkt. Der Vorgang kann 10 bis 60 Sekunden dauern. Nach Beendigung dieses Vorgangs kehren das Anzeigedisplay und die Tasten in den normalen Betriebszustand zurück. Die Temperatur im Inneren des Weinschranks wird automatisch vom elektronischen Regelsystem gesteuert (Abbildung 1-1). Das System wurde im Werk voreingestellt und funktioniert automatisch. Die Standardeinstellungen wurden für eine Mitteltemperatur im mittleren Bereich von 12°C +/- 2°C definiert. Bei Änderung der Einstellungen wird die zuletzt getroffene Auswahl gespeichert.

Oberer Bereich, ideal zur Temperierung von Rotwein Mittlerer Bereich, ideal für die Lagerung

Unterer Bereich, um körperreiche Weißweine und Champagner auf Trinkttemperatur zu bringen. Achtung ! Edle Jahrgangschampagner werden vorzugsweise mit einer Temperatur von 12°C serviert. Der gesamte Weinschrank dient der Reifung Ihrer Weine bzw. wahlweise der Temperierung einer gewünschten Wein- sorte (einheitliche Temperatur, einstellbar von +8 bis +18°C). 17, 18 oder 19°C

7, 8 oder 9°C121 TEMPERATURAUSWAHL Sollte sich eine neue Regelung bzw. Anpassung der Lagertemperatur als notwendig erweisen:

• Die SET-Taste 3 Sekunden lang gedrückt halten, um den Programmiermodus aufzurufen.

• Sie gelangen in das Einstellmenü (Temperaturregelung, Auslösetemperatur für Wintersystem, oberer Temperaturalarm).

• Die Menüs werden im Abstand von ein paar Sekunden nacheinander angezeigt. Sie können auch die SET-Taste drücken, um die Menüs durchzublättern und das gewünschte Menü auszuwählen.

• Auf dem Display erscheint modellabhängig die folgende Anzeige:

• Die UP- und DOWN-Tasten drücken, um die gewünschte Temperatur auszuwählen. Dann die SET-Taste drücken, um die Auswahl zu bestätigen oder ein paar Sekunden warten, bis das Einstellmenü erneut angezeigt wird. Sobald der oben angegebene Einstellwert auf dem Display zu blinken beginnt, kann die Temperatur geändert werden.

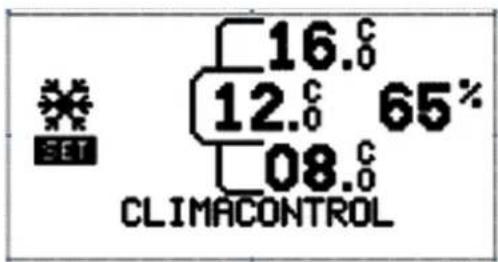

Zum Senken der Innentemperatur:

• Die DOWN-Taste drücken, um die Temperatur gradweise zu senken.

• Die Auswahl durch Drücken der SET-Taste bestätigen. Zum Erhöhen der Innentemperatur:

• Die UP-Taste drücken, um die Temperatur gradweise zu erhöhen.

• Die Auswahl durch Drücken der SET-Taste bestätigen.

Die Abstufung der werkseitig vom oberen zum unteren Bereich programmierten Temperatur beträgt 12°C für den mittleren Bereich. Sie können diese Einstellung ändern, wobei der Temperaturunterschied zwischen dem oberen und unteren Bereich bestehen bleibt und weiterhin 8°C beträgt. Für den mittleren Bereich können Sie eine Temperatur zwischen 10°C und 14°C auswählen. Die beiden anderen Bereiche passen sich in Abhängigkeit von der ausgewählten mittleren Temperatur automatisch an. Im unteren und oberen Bereich sind Temperaturen von 6°-10°C, 7°-15°C, 8°-16°C, 9°-17°C und 10°-18°C möglich.122 Bestimmte Multitemperatur-Weinklimaschränke (besonders DVP305G) sind mit zwei spezifischen Regaltrennböden bestückt. Für eine optimale Temperaturverteilung und Trennung dürfen diese zwei Regalböden nicht herausgenommen oder versetzt werden. WEINLAGERSCHRÄNKE Die Innentemperatur ist vereinheitlicht und die Werkseinstellung beträgt 12°C +/- 2°C. Sie können eine einheitliche Temperatur zwischen +8°C und +18°C wählen und sich so im Wechsel für eine ideale Reifetemperatur (12°C) oder die ideale Serviertemperatur der gewünschten Weinsorte (Rotwein, Weißwein, Roséwein oder Champagner) entscheiden. WICHTIGER HINWEIS: Falls Sie eine Innentemperatur von 18°C erzielen möchten und Ihr Weinschrank eine Glastür besitzt, muss die Umgebungstemperatur unbedingt höher als 15°C sein.

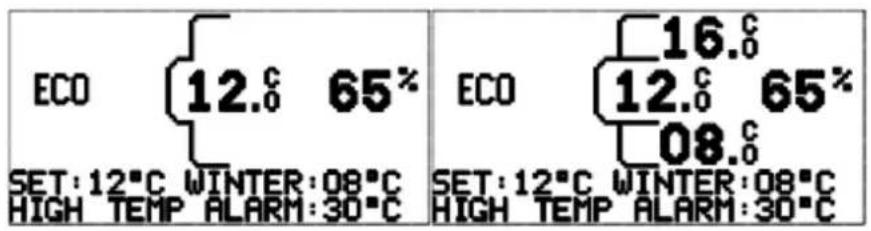

BETRIEB In einem Natursteinkeller variiert die Temperatur wenig und wenn überhaupt, dann im Allgemeinen sehr langsam von einer Jahreszeit zur anderen. Ihr Climadiff Weinschrank reproduziert daher mechanisch die optimalen und für Ihre Weine unerlässlichen Bedingungen eines Natursteinkellers. Das Verfahren basiert insbesondere auf einem elektronischen Regelsystem zur Feinregelung der Temperatur. Deswegen funktioniert der Weinschrank in Zyklen und in der Luft im Innenraum des Weinschranks können geringe Temperaturschwankungen beobachtet werden. Dies ist normal, allerdings spiegeln die Temperaturen, die mit einem in das Innengehäuse gelegten Thermometer zufällig gemessen werden, nicht genau die Temperatur wider, die Sie am meisten interessiert, d.h. diejenige Ihres Weines, für die der Weinschrank ausgelegt ist. Durch das Prinzip der geringen Schwankungen der Lufttemperatur um den Sollwert (eingestellte und vom elektronischen Regelsystem geregelte Wunschtemperatur) lässt sich eine in der Flasche stabilisierte Mitteltemperatur erreichen. Umso mehr Flaschen Ihr Weinschrank enthält, umso größer ist die thermische Masse der Flaschen und umso geringer der Einfluss möglicher Schwankungen der Umgebungstemperatur aufgrund der so erzeugten thermischen Trägheit. Die thermische Trägheit ist die Neigung der Flaschen, bei Störungen des thermischen Gleichgewichts mit der Umgebung länger ihre ursprüngliche Temperatur zu bewahren. Man kann also die Langsamkeit ermitteln, mit der eine mögliche Temperaturstörung die Flaschen zu einem neuen Ausgleichspunkt führen würde. Hierzu ist insbesondere anzumerken, dass die Wärmeleitfähigkeit von Flüssigkeiten (außer Wasser) bei steigender Temperatur um durchschnittlich 0,15% pro Grad Celsius sinkt. Wer hat nicht schon einmal, von Gästen überrascht, eine Flasche Champagner oder Weißwein mit Umgebungstemperatur (20°C) in seinen Kühlschrank (4°C) gelegt, um sie zu kühlen? Trotz einer plötzlichen und konstanten thermischen Störung der Umgebungstemperatur in der Größenordnung von 16°C ist die Flasche nach einer Stunde unter diesen Bedingungen noch nicht servierbereit (nicht ausreichend gekühlt). Seien Sie also unbesorgt, wenn Sie Temperaturschwankungen in der Größenordnung von 2°C um den Sollwert im Innenraum des Weinschranks feststellen, Ihre Weine sind vollkommen geschützt! Der Inhalt ou123 eines mit 200 Flaschen gefüllten Weinschranks stellt eine Masse von ca. 260 kg dar (eine 75 cl Flasche = ca. 1,3 kg), was beträchtlich ist. Bezieht man sich auf obenstehendes Beispiel und die Bedingungen, denen diese einzelne Flasche ausgesetzt war, haben die in der Luft des Weinschranks festgestellten geringen Schwankungen übertragen auf 200 oder 300 Flaschen keinerlei Auswirkung. TEMPERATURANZEIGE Die elektronische Temperaturanzeige gibt Auskunft über die mittlere Temperatur im Weinschrank. Wie bereits erörtert kann durch die Betriebs- bzw. Abschaltzyklen des Kompressors eine absolut konstante Temperatur im Flascheninneren erreicht werden. Wenn Sie Ihr eigenes Thermometer in das Gerät legen, zeigt es nicht denselben Wert an wie das Anzeigedisplay an der Frontseite – das Temperaturregelsystem berechnet automatisch per Algorithmus das Temperaturmittel für eine bestimmte Zeitspanne. Dieser Mittelwert spiegelt die Temperatur Ihres Weines wider. Ist zwischen der programmierten und der angezeigten Temperatur eine größerer Unterschied festzustellen, ist dies wahrscheinlich auf eine längere Türöffnung zurückzuführen. Sollte Ihr eigenes Thermometer vom gewünschten Wert unterschiedliche Momentanwerte anzeigen, dann nur keine Panik! Wir erinnern daran, dass die geeignete Mitteltemperatur in den Flaschen durch dieses Prinzip der Schwankungen der Lufttemperatur im Innenraum erreicht wird. Die Trägheit der Flüssigkeit im Vergleich zur Luft hat einen Faktor von 1 zu 10 und Ihr Weinschrank korrigiert selbsttätig eventuelle Schwankungen (eine längere Temperaturänderung außerhalb der Flasche von 1°C drückt sich durch eine Schwankung von nur 0,1°C im Flascheninhalt aus). TEMPERATURALARM Der Weinschrank ist mit einem Hochtemperaturalarm ausgestattet. Der Alarm ist werkseitig auf 30°C voreingestellt und wir empfehlen Ihnen, diese Einstellung nicht zu ändern. Falls Sie sie dennoch ändern möchten, können Sie einen Wert zwischen 25°C und 35°C auswählen.

• Die SET-Taste 3 Sekunden lang gedrückt halten, um den Programmiermodus aufzurufen.

• Sie gelangen in das Einstellmenü (Temperaturregelung, Auslösetemperatur für Wintersystem, oberer Temperaturalarm).

• Die Menüs werden im Abstand von ein paar Sekunden nacheinander angezeigt. Sie können auch die SET-Taste drücken, um die Menüs durchzublättern und das gewünschte Menü auszuwählen.

• Auf dem Display erscheint modellabhängig die folgende Anzeige:

• Die UP- und DOWN-Tasten drücken, um die gewünschte Temperatur auszuwählen. Dann die SET-Taste drücken, um die Auswahl zu bestätigen oder ein paar Sekunden warten, bis das Einstellmenü erneut angezeigt wird. Sobald der oben angegebene Einstellwert auf dem Display zu blinken beginnt, kann die Temperatur geändert werden.124 EINSTELLUNGEN ANZEIGEN Zum Prüfen der Einstellungen des Weinschranks die UP-Taste drücken. Die Einstellwerte werden 10 Sekunden lang auf dem Display angezeigt. SET= ausgewählte Temperatur WINTER = Auslösetemperatur für Wintersystem ALARM = Auslösetemperatur für Hochtemperaturalarm.

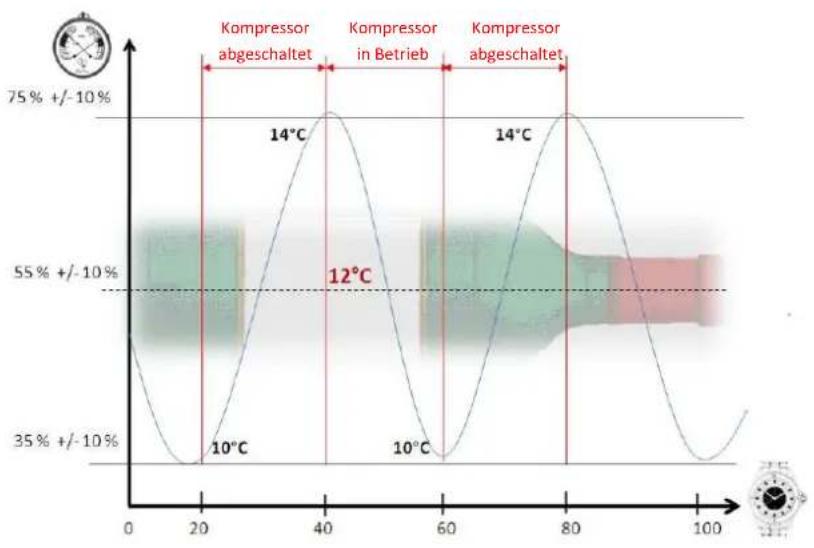

Kompressor abgeschaltet Kompressor

in Betrieb Kompressor abgeschaltet Temperatur und Luftfeuchtigkeit zum Zeitpunkt T in Abhängigkeit vom Betriebszyklus

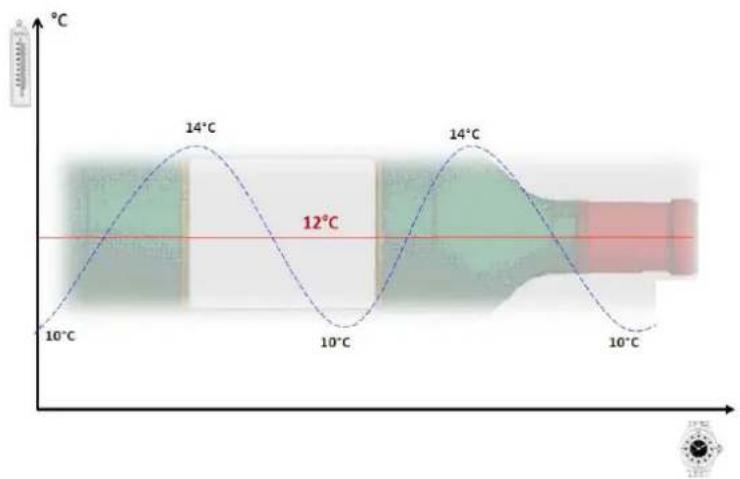

Lufttemperatur und Mitteltemperatur in der Flasche125 LUFTFEUCHTIGKEIT Die empfohlene Mittelwert der Luftfeuchtigkeit liegt zwischen 55 und 75%, damit der Flaschenkorken feucht genug bleibt, um seine Geschmeidigkeit und Elastizität zu bewahren. Dies macht ihn hermetisch dicht für Flüssigkeiten, aber gestattet dem Wein, zu atmen. Ihr Climadiff Weinschrank regelt vollautomatisch den Feuchtigkeitsgehalt im Innenraum. Die Kombination der Umwälzung gefilterter, aber feuchter Umgebungsluft im Weinschrank, der an den Betrieb des Weinschranks gebundenen Kondensation sowie der Oberfläche der Innenwände aus Stahl mit Rauanstrich ermöglichen die Schaffung idealer Umgebungsbedingungen für Ihren Wein. Hinweis: Unter außergewöhnlich trockenen Umgebungsbedingungen ist ggf. eine Wasserzugabe vorzusehen. Stellen Sie dazu einen Behälter mit feuchtem Sand oder eine Schale mit sauberem Wasser (bzw. Leitungswasser, unter der Bedingung, dass es geruchsfrei ist) in das Gerät. Nach der Inbetriebnahme dauert es ein paar Tage, bis sich der ideale Mittelwert von rund 55% im Weinschrank stabilisiert hat. Wichtiger Hinweis: Der Feuchtigkeitsgehalt kann 45% oder weniger betragen, wenn das Gerät unter extremen Umgebungsbedingungen funktioniert und/oder in einem trockenen Raum steht. In diesem Fall muss eine Wasserzugabe (Behälter, Schale, o.ä.) im oberen Teil des Weinschranks erfolgen.

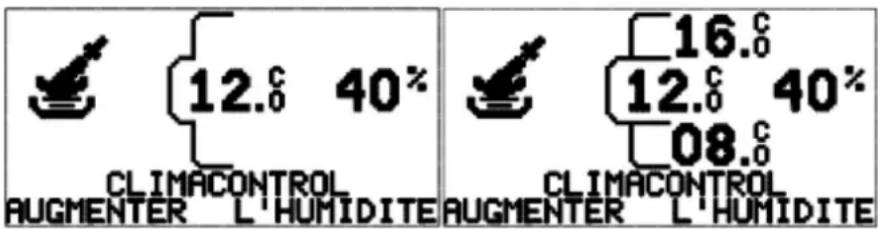

ANZEIGE DER LUFTFEUCHTIGKEIT

Der angezeigte Wert der Luftfeuchtigkeit entspricht einem kurzzeitigen Mittelwert, der regelmäßig aktualisiert wird. Keine Sorge, wenn der angezeigte Wert momentan etwas niedriger ist. In dieser im Allgemeinen sehr kurzen Zeitspanne verlieren die Korken nicht ihre Elastizität. Auf dem Anzeigedisplay können folgende Werte erscheinen:

• 45% bei einer Luftfeuchtigkeit im mittleren Bereich des Weinschranks von 40% bis 50%.

• 55% bei einer Luftfeuchtigkeit im mittleren Bereich des Weinschranks von 50% bis 60%.

• 65% bei einer Luftfeuchtigkeit im mittleren Bereich des Weinschranks von 60% bis 70%.

• 75% bei einer Luftfeuchtigkeit im mittleren Bereich des Weinschranks von über 70%. Ist die Luftfeuchtigkeit geringer als 40%, werden ein Symbol und eine Meldung angezeigt. Stellen Sie einen Behälter mit Wasser in das Geräteinnere und überprüfen Sie nach 24 Stunden, ob die Luftfeuchtigkeit angestiegen ist.126 Auf fangrinne für Kondenswasser

Ablaufloch für Kondenswasser INSTANDHALTUNG REINIGUNG Normalerweise erfordert der Weinschrank keine spezielle Instandhaltung, bis auf den Wechsel des Aktivkohlefilters einmal jährlich. Sollte dennoch eine Reinigung erforderlich sein, den Netzstecker aus der Steckdose ziehen und das Innen- und Außengehäuse mit einer Mischung aus lauwarmem Wasser und mildem Reinigungsmittel säubern (auf keinen Fall Löse- und Scheuermittel verwenden). Mit sauberem Wasser abspülen und vor dem Wiedereinschalten trocknen lassen. Für sonstige Instandhaltungsarbeiten wenden Sie sich bitte an den Kundendienst Ihres Händlers. Werden technische Eingriffe von nicht zugelassenen Personen durchgeführt, erlöscht die Garantie.

WECHSEL DES AKTIVKOHLEFILTERS & HÄUFIGKEIT

Den Aktivkohlefilter unbedingt einmal jährlich wechseln. Bei dem Filtereinsatz handelt es sich um ein rundes schwarzes Kunststoffteil, das die in den Weinschrank eintretende Luft filtert. Der Filter ist daher von innen wie von außen sichtbar. Er befindet sich oben rechts an der Rückseite des Weinschranks. Der Filter wird von innen herausgezogen oder von außen in der Mitte nach innen gedrückt. Achtung! Der Filter wird in eine Halterung mit gleicher Form und Farbe eingesetzt. NUR der Filtereinsatz wird gewechselt, nicht an der Halterung ziehen, sonst besteht die Gefahr nicht behebbarer Schäden! Den Filter können Sie beim Kundendienst Ihres Händlers oder auf unserer Website www.climadiff.com in der Rubrik Zubehör oder auf www.vinokado.com bestellen.

LÄNGERE AUSSERBETRIEBNAHME

Das Vorhandensein von Wasser ist völlig normal! Ziehen Sie den Netzstecker aus der Steckdose. Nehmen Sie alle Flaschen aus dem Weinschrank. Reinigen und trocknen Sie das Innengehäuse und vor allem die Auffangrinne für Kondenswasser im unteren Bereich des Weinschranks.127 ABTAUUNG / KONDENSATION Das Gerät ist mit einem automatischen Abtauzyklus ausgestattet. Während dem Stillstand des Kühlzyklus tauen die gekühlten Oberflächen des Gerätes automatisch ab. Das so aufgefangene Abtauwasser wird in die Verdunstungsschale für Kondenswasser abgeleitet, die sich an der Geräterückseite in der Nähe des Kompressors befindet. Die vom Kompressor erzeugte Wärme lässt das in der Schale aufgefangene Kondenswasser verdunsten. Der so entstehende Wasserdampf wird dann vom Aktivkohlefilter angesaugt und führt auf diese Weise Feuchtigkeit zu.

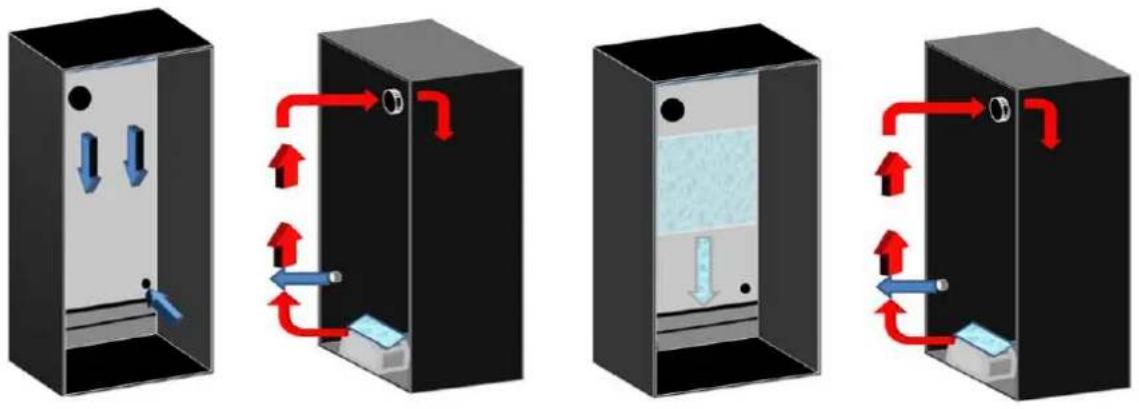

Das Gerät erzeugt Kälte, die schwerer als Warmluft ist und langsam absinkt. So entsteht ein Druck, der die Luft durch das Loch im unteren Bereich verdrängt. Der Kompressor erwärmt sich während des Betriebs und lässt das Kondenswasser verdunsten. Die Warmluft steigt nach oben und diese feuchte Luft wird vom Aktivkohlefilter angesaugt. Beim Kontakt mit dem Verdampfer wird die Luftfeuchtigkeit in Form von Reif angesaugt. Beim Stillstand des Kompressors steigt die Innentemperatur an und der Reif taut langsam ab. Es entsteht Kondenswasser. Das überschüssige Kondenswasser wird in der Schale aufgefangen. Beim Neustart des Kompressors beginnt der geschlossene Kreislauf der Luftumwälzung von Neuem.

Der Transport des Weinschranks muss nach Möglichkeit erfolgen, solange er noch verpackt ist, um Beschädigungen zu vermeiden. Muss der Weinschrank horizontal transportiert werden, ihn gut schützen und unbedingt auf die Seite legen, auf der das Einfüllrohr des Kompressors zum Boden hin gerichtet ist. Von der Geräterückseite aus gesehen, den Weinschrank nach links umlegen.128

BEFÜLLEN UND EINSORTIEREN IHRES WEINSCHRANKS

Hier sehen Sie vier Sorten von 75 cl Flaschen, Burgunder und Bordeaux, mit unterschiedlicher Größe

Es gibt zahlreiche weitere Flaschen mit allen möglichen Fassungsvermögen und Formen, oben ein Beispiel mit verschiedenen 75 cl Bordeaux-Flaschen. Je nach Flaschenhöhe und -durchmesser sowie Lagerungsart sind deutliche Unterschiede bei der Einsortierung erkennbar. GEGENEINANDERLAGERUNG Beachten Sie die unterschiedliche Tiefe! „Kopf bei Fuß“ Hals an Hals Gesteigerte Ladekapazität „Kopf bei Fuß“ Hals zwischen Bäuchen Geringere Tiefe Viel verlorener Platz! ROSTE

Der zweiseitige Collector® Rost für Bordeaux oder Burgunder wurde von Climadiff entwickelt, um eine einfache, effiziente, sichere und praktische Auswahl beim Einsortieren zu ermöglichen. Eine Seite besitzt Vertiefungen für Flaschen vom Typ „Bordeaux 75cl“, die andere Seite ist für Flaschen vom Typ „Burgunder 75cl“ ausgelegt. Eine Brandmalerei mit dem Flaschentyp zeigt auf beiden Seiten des Rostes an, welche Seite für Ihre Weinsammlung die Richtige ist. Für jeden Weinschrank seine Roste. Es gibt kein Idealschema für die Einsortierung. Eine Weinsammlung ist reichhaltig, wenn sie vielfältig ist. Lassen Sie sich beim Einsortieren in den Weinschrank von Ihrer Sammlung inspirieren! Zusätzliche Roste erhalten Sie gegen Aufpreis und auf Bestellung bei Ihrem Händler bzw. dem Kundendienst oder auf unserer Website www.climadiff.com in der Rubrik Zubehör oder auf www.vinokado.com.129 Auszugsroste Je nach Modell sind standardmäßig ein oder mehrere Auszugsroste eingebaut. Zusätzliche passende Roste sowie Gleitführungen können Sie beim Kundendienst Ihres Händlers oder auf unserer Website www.climadiff.com in der Rubrik Zubehör oder auf www.vinokado.com bestellen. Separator Roste Bestimmte Multitemperatur-Weinklimaschränke (besonders DVP305G) sind mit zwei spezifischen Regaltrennböden bestückt. Für eine optimale Temperaturverteilung und Trennung dürfen diese zwei Regalböden nicht herausgenommen oder versetzt werden.

Die Angaben zum Fassungsvermögen der verschiedenen Modelle von Climadiff Weinschränken sind unverbindlich. Sie helfen Ihnen bei der Wahl je nach Ihren Wünschen und dem Platz, über den Sie verfügen. Die Fassungsvermögen werden heute anhand einer Standardflasche vom Typ „Bordeaux Tradition 75 cl“ bestimmt. In Wirklichkeit sammeln Sie wahrscheinlich Flaschen mit unterschiedlicher Form und Größe. Aus praktischen Gründen werden Sie Ihren Weinschrank vermutlich mit einer etwas geringeren Flaschenanzahl befüllen als der vorgesehenen Höchstmenge. Wird ein Weinschrank beispielsweise nur mit Burgunderflaschen gefüllt, liegt man rund 30% unter der ursprünglich für Bordeaux berechneten Menge. Ein weiterer wichtiger Faktor für die Befüllung – ein zusätzlicher Rost macht eine oder sogar zwei Flaschenschichten weniger... Falls gewünscht, können Sie zusätzliche Auszugsroste hinzufügen. Bitte beachten Sie in diesem Fall die mögliche Höchstzahl von Auszugsrosten und die Reduzierung des Fassungsvermögens Ihres Weinschranks. Vergessen Sie nicht, diesen Aspekt zu berücksichtigen, wenn Sie einen funktionelleren Weinschrank wünschen und eine große Anzahl von Rosten hinzufügen möchten – hier gilt es, zwischen Fassungsvermögen und Gebrauchskomfort zu wählen! BEFÜLLUNG Die nach der Inbetriebnahme gewünschte Temperatur wird erst nach mehreren Betriebsstunden erreicht. Wir empfehlen, das Gerät vor dem Befüllen ein paar Stunden leer laufen zu lassen. Ihr Weinschrank wird je nach Modell mit einem oder mehreren Rosten aus Metall oder Holz geliefert.

• Platzieren Sie die Halter an den gewünschten Stellen in den seitlichen Nuten im Inneren des Weinschranks. Prüfen Sie, dass die Halter gut in die Nuten eingesetzt sind (einen leichten Druck auf den Winkel ausüben, um ihn richtig zu positionieren und den festen Sitz zu prüfen).130

• Befüllen Sie zuerst den unteren Bereich des Weinschranks.

• Stapeln Sie die Flaschen dann einfach aufeinander, mit dem Flaschenboden nach hinten für die rückseitige Flaschenreihe, und umgekehrt für die Frontreihe. Die Roste lassen sich je nach der Größe des Weinschranks und den Flaschenformen anpassen. WICHTIGER HINWEIS: Achten Sie darauf, dass die Flaschen nicht die Rückwand des Weinschranks berühren. Sollten Sie über eine große Anzahl von Flaschen verfügen, empfehlen wir eine portionsweise Befüllung mit jeweils 40 Flaschen. Lassen Sie das Gerät dann zuerst 12 Stunden laufen, bevor Sie weitere Flaschen einfüllen. Wiederholen Sie den Vorgang so oft wie nötig. Dies hat zum Ziel, eine thermische Masse im Weinschrank zu erzeugen. Zusätzliche Roste erhalten Sie gegen Aufpreis und auf Bestellung beim Kundendienst Ihres Händlers oder auf unserer Website www.climadiff.com in der Rubrik Zubehör oder auf www.vinokado.com (nur für Holzroste). Metallroste sind nur beim Kundendienst Ihres Händlers gegen Aufpreis und auf Bestellung erhältlich.

EINHALTUNG DER HÖCHSTLAST

Beachten Sie unbedingt die Höchstlast pro Rost. Das vorgesehene maximale Fassungsvermögen darf nicht überschritten werden (darauf achten, den Aktivkohlefilter nicht zu versperren). Die Roste lassen sich je nach der Größe des Weinschranks und den Flaschenformen anpassen. Feste Roste: 68 kg (ca. 52 Flaschen, d.h. maximal 4 Schichten mit 75 cl Flaschen pro Rost) Auszugsroste: 25 kg (14 Flaschen 75 cl oder 7 Magnum) WICHTIGER HINWEIS! Bei den Angaben handelt es sich um die Höchstlast, selbstverständlich können Sie die Roste mit weniger Flaschen befüllen. Es ist außerdem möglich, den Weinschrank ohne Roste zu befüllen.131

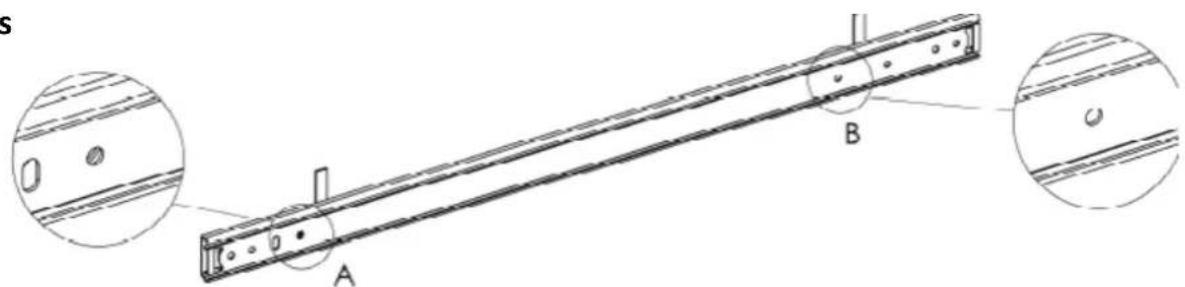

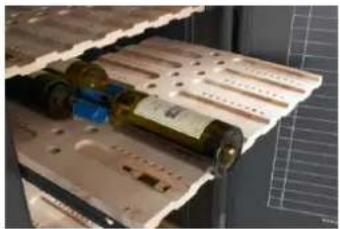

MONTAGEANWEISUNGEN FÜR SCHIEBEROSTE132

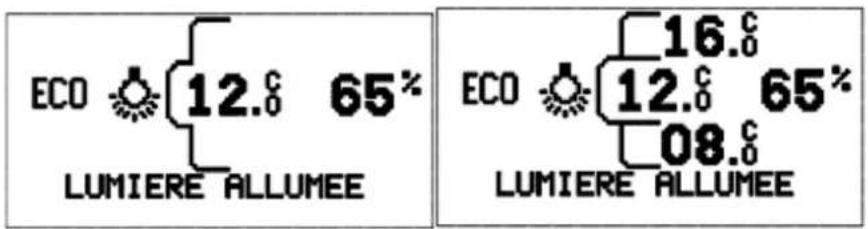

INNENBELEUCHTUNG Durch Drücken der DOWN-Taste an der Bedientafel kann die Innenbeleuchtung eingeschaltet werden. Sie haben die Möglichkeit, den Weinschrank unter Beibehaltung der idealen Lagerbedingungen für die Weine (niedrig emittierende LED) zu beleuchten. In diesem Fall werden das Beleuchtungssymbol sowie die Meldung „Lumière allumée“ angezeigt. Ohne Eingriff Ihrerseits wird die Beleuchtung nach 5 Minuten automatisch abgeschaltet. Die Beleuchtung kann durch erneutes Drücken der DOWN-Taste abgeschaltet werden. Der Weinschrank kann auch dauerhaft beleuchtet werden. Drücken Sie 5 Sekunden lang die DOWN- Taste . In diesem Fall werden das umrahmte Beleuchtungssymbol sowie die Meldung „Lumière permanente“ angezeigt. Zum Abschalten der Beleuchtung erneut die DOWN-Taste drücken.

VERWALTUNG DER WEINSAMMLUNG

DAS WEINREGISTER (DAS ORIGINAL – EINE INNOVATION VON CLIMADIFF) HILFT IHNEN DABEI. Weinregister bzw. Übersicht der Crus Classés (modellabhängig und nicht für Glastüren)

Auf der Türinnenseite des Weinschranks befindet sich eine speziell entwickelte Tafel für das Weinregister. Hier können Sie die Daten Ihrer Weinsammlung mit Kreide eintragen. Je nach Modell kann sich hier auch die Liste der Crus Classés befinden. Schreiben Sie nur mit Kreide auf das Weinregister. Die Tafel mit einem Tuch oder leicht angefeuchteten Schwamm putzen. Keine Reinigungs- oder Scheuermittel verwenden.133 EINIGE NÜTZLICHE INFORMATIONEN (TEMPERIERUNG UND AUSREIFUNG) Beispiele von Serviertemperaturen (bei Verkostungen bitte beachten!) Die Meinungen gehen auseinander, die Umgebungstemperatur auch, aber viele sind sich über folgendes einig: REIFUNGSZEIT (IN JAHREN) Die für die optimale Ausreifung erforderliche Zeit variiert für jeden Qualitätswein, jeden Jahrgang und jede Weinsorte. Die nachstehende Tabelle gibt einen ungefähren Überblick über die Anzahl von Jahren, die notwendig sind, damit die Weine den idealen Reifegrad, d.h. den idealen Zeitpunkt für die Verkostung erreichen.

Leichte, fruchtige, junge Rotweine

Trockene Weißweine und rote Tafelweine

2 4-8134 UMWELT Dieses Produkt entspricht der EEAG-Richtlinie 2002/96/EG. Das auf dem Gerät angebrachte Symbol der durchgestrichenen Mülltonne auf Rädern zeigt an, dass das Produkt am Ende seiner Lebensdauer vom restlichen Hausmüll getrennt entsorgt werden muss. Es muss daher zu einer Sammelstelle für Elektro- und Elektronikgeräte bzw. beim Kauf eines gleichwertigen Gerätes zum Händler des neuen Gerätes gebracht werden. Der Benutzer ist dafür verantwortlich, dass das Gerät am Ende seiner Lebensdauer einer geeigneten Sammelstelle zugeführt wird. Eine zweckmäßige, getrennte Sammlung zur Weiterleitung des unbenutzten Gerätes zum Recycling, zur Aufbereitung und umweltgerechten Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden und fördert das Recycling der Wertstoffe, aus denen das Produkt besteht. Um genauere Auskünfte zu den bestehenden Sammelsystemen zu erhalten, wenden Sie sich bitte an das örtliche Amt für Abfallentsorgung oder das Geschäft, in dem Sie das Gerät gekauft haben. WARNHINWEIS In dem Bestreben der kontinuierlichen Qualitätsverbesserung unserer Produkte behalten wir uns die Möglichkeit vor, die technischen Merkmale ohne Vorankündigung zu ändern. Die Garantien für die Produkte der Marke CLIMADIFF werden ausschließlich durch unsere Vertragshändler gewährt. In dieser Bedienungsanleitung gemachte Angaben können nicht als eine Zusatzgarantie ausgelegt werden. Die Firma CLIMADIFF kann nicht für Fehler bzw. technische und redaktionelle Versäumnisse in dieser Bedienungsanleitung haftbar gemacht werden. Unverbindliche Unterlage.135 GLOSSAR Lagerung Die Lagerbedingungen ermöglichen, bereits ausgereifte Weine zu schützen und ihre Qualitätsmerkmale über die Zeit zu bewahren. Reifung Die Klimakammer ist dafür ausgelegt, dauerhaft nahezu dieselben Bedingungen wie in unterirdischen Weinkellern zu gewährleisten, welche die optimale Ausreifung edler Qualitätsweine fördern. Temperierung Der Weinschrank ist dafür vorgesehen, ständig Flaschen mit der richtigen Serviertemperatur griffbereit zu haben (Trinktemperatur: Lagerwein 18 bis 19°C, leichter Rotwein 14 bis 16°C, Weißwein, Roséwein, Jahrgangschampagner 10 bis 12°C, zuckerreiche Weißweine 8 bis 10°C). Wintersystem Mit diesem Heizsystem kann der Weinschrank in einem ungeheizten (aber frostfreien) Raum aufgestellt werden. Tageskeller Siehe Temperierung oben PREMIUM BGN Rost Der Rost aus Vollholz (wasserfestes Tropenholz) ist für die optimierte, ergonomische und sichere Lagerung der Flaschen ausgelegt, auf einer Basis von 13 Flaschen pro Schicht. Collector® Rost Die Vertiefungen der Holzroste sind speziell für die optimierte, ergonomische, griffbereite und sichere Lagerung der Flaschen ausgelegt. Die Roste sind beidseitig verwendbar (Vorderseite: Bordeaux / Rückseite: Burgunder, Loire-Tal, usw.) = 14 Bordeaux-Flaschen / 13 Burgunderflaschen. Auszugsrost Die auf Gleitführungen montierten Auszugsroste erleichtern den Zugriff auf eine bzw. mehrere Schichten (modellabhängig) von Grands Crus. Weinregister Das Original! Eine Climadiff Innovation zur Verwaltung der Weinsammlung anhand einer mit Kreide beschreibbaren Tafel an der Türinnenseite des Weinschranks. Temperaturschock Ein Temperaturschock für die Flaschen wäre eine plötzliche Veränderung der Umgebungstemperatur von mindestens 20°C in weniger als zwei Stunden. Das wiederholte Auftreten dieser Bedingungen kann für Ihren Wein fatal sein.136

HÄUFIG GESTELLTE FRAGEN

Trotz aller Sorgfalt, die wir für unsere Produkte aufwenden, kann eine Störung niemals völlig ausgeschlossen werden. Bevor Sie sich mit dem Kundendienst Ihres Händlers in Verbindung setzen, prüfen Sie bitte folgende Punkte: - Der Netzstecker ist in der Steckdose. - Es liegt kein Stromausfall vor. - Lesen Sie bitte die folgenden Hinweise zur Fehlerbehebung durch. STROMVERSORGUNG Der Weinschrank funktioniert nicht:

1. Kein Strom in der Steckdose: Prüfen Sie den Leitungsschutzschalter bzw. die Steckdose.

2. Der Netzstecker sitzt nicht richtig in der Steckdose.

3. Steht der Weinschrank in einem ungeheizten Raum, siehe Abschnitt Winterkit.

TEMPERATUR Der Weinschrank ist zu kühl: Wählen Sie eine höhere Temperatur. Der Weinschrank ist nicht kühl genug: Wählen Sie eine niedrigere Temperatur. Die Temperatur im Weinschrank schwankt leicht:

1. Die tatsächlich zu berücksichtigende Temperatur ist diejenige in der Flasche. Die momentan

feststellbaren Schwankungen entsprechen den Betriebs- und Abschaltzyklen des Kompressors. Durch dieses Prinzip der wiederholten geringen Schwankungen der Lufttemperatur im Weinschrank wird eine Mitteltemperatur erzielt, welche die optimalen Reifebedingungen für Ihren Wein sicherstellt.

2. Unsere Weinschränke besitzen eine hocheffiziente Isolierung, die eine möglichst gleichbleibende

Temperatur für den Wein sicherstellt. Folglich drückt sich eine Temperaturänderung von 1°C außerhalb der Flasche durch eine Schwankung von nur ca. 0,1°C im Wein selbst aus.

3. Ist die im Weinschrank festgestellte Temperatur unterschiedlich von der üblicherweise

festgestellten Temperatur und ändert sie sich dauerhaft nicht (über mehrere Stunden), setzen Sie sich bitte mit dem Kundendienst Ihres Händlers in Verbindung.

DER KOMPRESSOR DES WEINSCHRANKS STARTET NICHT

1. Ist die Umgebungstemperatur in dem Raum zu niedrig (unter der geforderten

2. Ist die gewählte Temperatur nicht zu hoch? Wählen Sie die niedrigste programmierbare

Temperatur (siehe Abschnitt „Temperaturregelung“ je nach Modell) und prüfen Sie, dass der Kompressor startet, ohne ihn zu berühren.

3. Ist der Stromanschluss funktionsfähig? Schließen Sie zur Kontrolle ein anderes

Elektrogerät an derselben Steckdose an.

4. Sollte der Kompressor trotz dieser beiden Maßnahmen nicht anlaufen, setzen Sie sich bitte

mit dem Kundendienst Ihres Händlers in Verbindung.137 DER KOMPRESSOR DES WEINSCHRANKS LÄUFT UNUNTERBROCHEN Ist keine Kälteerzeugung festzustellen, kontaktieren Sie bitte den Kundendienst.

Das System funktioniert nur, wenn die Innentemperatur im unteren Bereich des Weinschranks unter der programmierten Temperatur liegt. LUFTFEUCHTIGKEIT Welche mittlere Luftfeuchtigkeit muss im Weinschrank herrschen?

1. Der ideale Feuchtigkeitsgehalt liegt zwischen 55 und 75%. Er ist nicht zu verwechseln mit dem

momentanen Wert, der in Abhängigkeit von den Betriebszyklen des Kompressors schwankt. Wie auch für die Mitteltemperatur, ist nur die mittlere Luftfeuchtigkeit von Bedeutung.

2. Je nach geografischer Lage und Feuchtigkeitsgehalt der Luft ist eine zusätzliche Wasserzugabe

notwendig oder nicht. In Ländern mit gemäßigtem Klima liegt die relative Luftfeuchtigkeit zwischen 50 und 80%. Es ist daher keine Wasserzugabe erforderlich, aber eine präzise Kontrolle ihrer Regelung.

Die mittlere Luftfeuchtigkeit im Weinschrank liegt dauerhaft unter 50% (Sind Sie sicher? Die Luftfeuchtigkeit schwankt stark und schnell, das ist völlig normal.)

1. Prüfen Sie, dass der Aktivkohlefilter nicht zu alt oder einfach versperrt ist.

2. Prüfen Sie die Funktionsfähigkeit des Hygrometers.

3. Wenn Sie ein Tuch alle zwei Stunden befeuchten, wird es niemals trocken. Dieses Prinzip gilt

auch für die Korken. Eine konstante mittlere Luftfeuchtigkeit erlaubt den Korken, ihre notwendige Elastizität zu bewahren. Momentan einen niedrig erscheinenden Wert festzustellen ist normal, dieser Wert steigt anschließend notwendigerweise an. Die Luftfeuchtigkeit im Weinschrank liegt dauerhaft über 75% (Sind Sie sicher? Die Luftfeuchtigkeit schwankt stark und schnell, das ist völlig normal.)

1. Prüfen Sie, dass der Aktivkohlefilter nicht zu alt oder einfach versperrt ist.

2. Prüfen Sie die Funktionsfähigkeit des Hygrometers.

3. Wenn Sie ein Tuch alle zwei Stunden befeuchten, wird es niemals zu nass. Dieses Prinzip gilt

auch für die Korken. Eine konstante mittlere Luftfeuchtigkeit erlaubt den Korken, ihre notwendige Elastizität zu bewahren. Momentan einen hoch erscheinenden Wert festzustellen ist normal, dieser Wert fällt anschließend notwendigerweise ab. Die Etiketten auf den Weinflaschen lösen sich:

1. Der Wein ist nicht in Gefahr, aber die Luftfeuchtigkeit im Weinschrank ist zu hoch.

UNTEN IM WEINSCHRANK BEFINDET SICH WASSER AUSSERHALB DES DAFÜR VORGESEHENEN BEREICHS

1. Dies ist nicht abträglich für Ihren Wein.

2. Steht der Weinschrank vollkommen eben? Ist er nicht leicht nach vorne geneigt?

3. Ist der Ablaufschlauch verstopft?

IM WEINSCHRANK RIECHT ES UNANGENEHM

1. Wurde der Aktivkohlefilter regelmäßig gewechselt? (Einmal jährlich wechseln, erhältlich auf

Bestellung bei Ihrem Händler oder auf www.climadiff.com in der Rubrik Zubehör oder auf www.vinokado.com.)

2. Wird der Aktivkohlefilter vielleicht nur durch eine Flasche versperrt?138

DER WEINSCHRANK VERURSACHT EIN GERÄUSCH

1. Der Betrieb des Kompressors verursacht ein Geräusch:

Prüfen Sie seine Befestigung auf den Schwingungsdämpfern. Prüfen Sie auch, ob er nicht ein anderes Bauteil berührt.

2. Es ist ein leichtes Klappern zu hören:

Das Klappergeräusch stammt vom Kühlmittelstrom in den Stutzen, es resultiert aus dem normalen Betrieb des Weinschranks.

BEIM BEFÜLLEN HÄNGEN DIE ROSTE DURCH

Prüfen Sie, dass die maximale Tragfähigkeit nicht überschritten wurde. WAS TUN BEI STROMAUSFÄLLEN? Die meisten Stromausfälle sind nur von kurzer Dauer. Ein Stromausfall von ein bis zwei Stunden hat keinen Einfluss auf die Temperatur der im Weinschrank enthaltenen Weine (thermische Trägheit). Achten Sie bei Stromausfällen darauf, die Tür nicht zu oft zu öffnen, um den Wein zu schützen. Bei sehr langen Stromausfällen sind Maßnahmen zum Schutz des Weines zu ergreifen. Bei einem Stromausfall werden die zuletzt ausgewählten Einstellungen gespeichert. Bei der Wiedereinschaltung funktioniert der Weinschrank entsprechend der zuletzt getroffenen Auswahl bzw. mit den Werkseinstellungen, falls diese nicht geändert wurden.

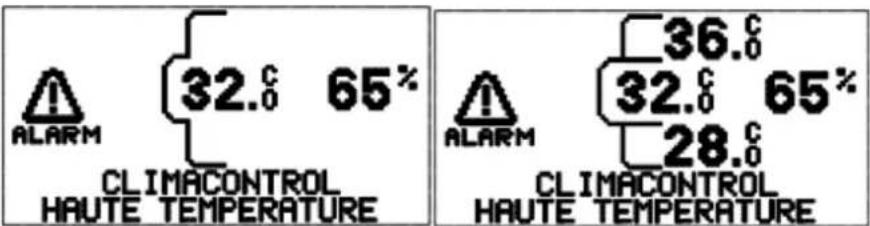

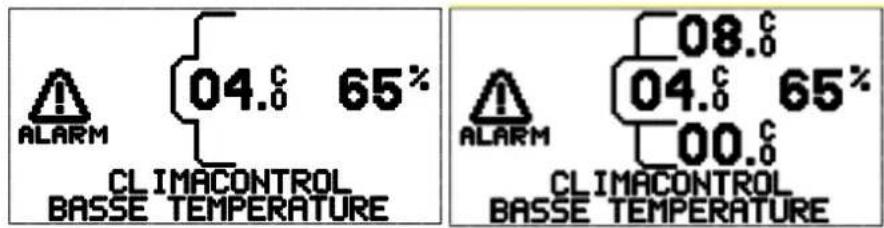

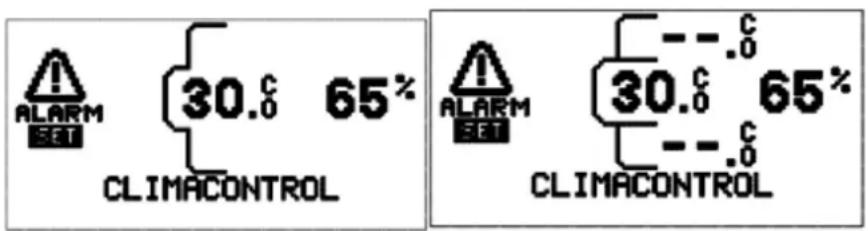

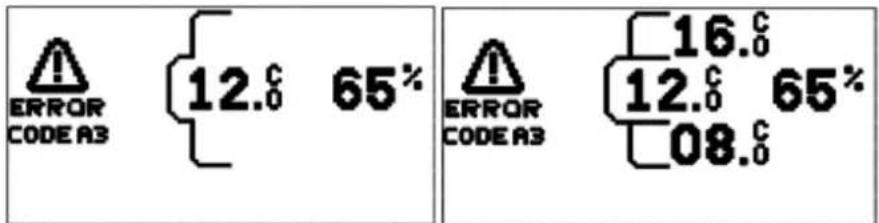

ANZEIGE DES ALARMSYMBOLS

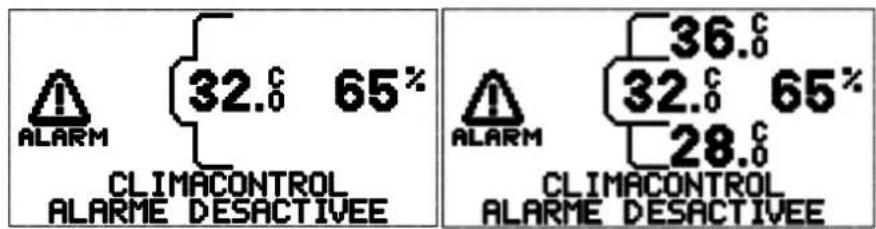

Wird der Alarm ausgelöst, können Sie durch 5 Sekunden langes Drücken der UP-Taste vorübergehend den Ton abstellen. Auf dem Display wird die Meldung angezeigt, dass der Alarm deaktiviert ist. Hochtemperaturalarm: Das Alarmsymbol wird angezeigt, wenn die Innentemperatur zu hoch ist. Außerdem erscheint eine Meldung. Der Alarm kann bei der Inbetriebnahme des Geräts aktiviert werden, solange die eingestellte Temperatur noch nicht erreicht ist. Dies kann bisweilen mehrere Stunden in Anspruch nehmen. Er kann auch ausgelöst werden, wenn die Tür nicht richtig geschlossen wurde oder lange geöffnet geblieben ist und die Temperaturmessung durch eine hohe Umgebungstemperatur verfälscht wird. Sind die oben genannten Fälle nicht zutreffend und lässt sich der Alarm nicht deaktivieren, den Netzstecker des Geräts aus der Steckdose ziehen und den Kundendienst kontaktieren. Niedertemperaturalarm: Erreicht die Innentemperatur einen Wert von 4°C, wird der Niedertemperaturalarm ausgelöst.139
