Produkttyp	Bodenstaubsauger
Marke	Efbe-Schott
Modell	BSS 450 MM
Stromversorgung	Haushaltsnetz (230 V ~ 50 Hz, min. 16 A)
Leistungsregler	Ja, manuelle Einstellung am Gerät und am Griff
Automatische Kabelaufwicklung	Ja, mit Druckknopf
Filtersystem	HEPA-Filter (waschbar, jährlicher Austausch) + Nylonfilter + Luftauslassfilter
Easy-Clean-System	Ja, für den HEPA-Filter (Drehrad)
Staubbehälter	Mit Maximalstandsanzeige, Bodenentleerung
Saugrohr	Teleskopierbar mit Einstellknopf
Mitgeliefertes Zubehör	Kombidüse (Teppich/Hartboden), Turbobürste, Hartbodenbürste, Flachdüse mit ausklappbarer kleiner Bürste
Verwendung	Nur für den Haushalt, keine Flüssigkeiten oder glühende Gegenstände saugen
Sicherheit	Überhitzungsschutz (Abschaltung bei verstopften Filtern), automatische Abschaltung nicht spezifiziert
Wartung	Regelmäßige Leerung des Staubbehälters, Waschen der Filter mit lauwarmem Wasser, vollständiges Trocknen vor dem Wiedereinbau
Reparierbarkeit	Reparaturen durch qualifizierten Fachdienst (Kundendienst des Herstellers/Importeurs)
Garantie	Gesetzliche Garantie für Herstellungsfehler, ausgenommen Verschleißteile und intensive Nutzung
Gewicht (Schätzung)	Ca. 5 kg

Häufig gestellte Fragen - BSS 450 MM Efbe-Schott

Wie montiere ich den Efbe-Schott BSS 450 MM Staubsauger?

Stecken Sie das Schlauchende in den Anschluss an der Vorderseite des Geräts, bis es einrastet. Verbinden Sie den Schlauchgriff mit dem Teleskoprohr und montieren Sie die Kombidüse am Ende des Rohrs. Zum Demontieren schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drücken Sie dann die Entriegelungstaste und ziehen Sie den Schlauch heraus.

Wie stelle ich die Saugleistung ein?

Sie können die Leistung mit dem Leistungsregler an der Vorderseite des Geräts (von Min bis Max) oder über den Schieber am Schlauchgriff für eine zusätzliche manuelle Einstellung regulieren.

Welches Zubehör wird mit dem Staubsauger mitgeliefert?

Der Staubsauger wird mit einer Kombidüse (mit Einstellknopf für Teppich/Hartboden), einer Turbobürste, einer Hartbodenbürste, einer Flachdüse mit ausklappbarer kleiner Bürste, einem Teleskoprohr und einem Schlauch geliefert.

Wie leere ich den Staubbehälter?

Stellen Sie den Griff des Staubbehälters senkrecht, nehmen Sie den Behälter aus dem Gerät, halten Sie ihn über einen Mülleimer, drücken Sie die Entriegelungstaste am Boden, um ihn zu leeren, und schließen Sie dann den Boden wieder.

Wie reinige ich die Filter?

Entfernen Sie den Deckel des Staubbehälters (Pfeile auf AUF ausrichten), entriegeln und entfernen Sie den Nylonfilter und den HEPA-Filter durch Drehen gegen den Uhrzeigersinn. Reinigen Sie sie unter lauwarmem Wasser, trocknen Sie sie vollständig, bevor Sie sie wieder einbauen (für den HEPA-Filter im Uhrzeigersinn bis zum Anschlag drehen). Ersetzen Sie den HEPA-Filter einmal jährlich.

Was tun, wenn der Staubsauger an Saugkraft verliert?

Überprüfen Sie, ob der Staubbehälter voll ist oder die Filter verstopft sind. Reinigen Sie die Filter und leeren Sie den Behälter bei Bedarf. Überprüfen Sie auch, ob Zubehör, Rohre und Schlauch nicht verstopft sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich die automatische Kabelaufwicklung?

Ziehen Sie nach dem Gebrauch den Netzstecker. Drücken Sie die Taste der Kabelaufwicklung, während Sie das Kabel mit der Hand führen, um ruckartige Bewegungen zu vermeiden. Überschreiten Sie niemals die rote Markierung beim Ausziehen.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Verwenden Sie den Staubsauger nicht zum Aufsaugen von Flüssigkeiten, Streichhölzern, scharfen oder glühenden Gegenständen. Richten Sie die Düse nicht auf Personen oder Tiere. Überprüfen Sie, ob das Kabel beschädigt ist. Verwenden Sie das Gerät nur an einem Stromkreis mit mindestens 16 A. Verwenden Sie es nicht ohne Filter und Staubbehälter.

Wie pflege ich die Turbobürste?

Die Turbobürste enthält eine rotierende Bürste. Reinigen Sie regelmäßig die Borsten, um umwickelte Fasern und Haare zu entfernen. Sie können Verstopfungen mit einer Schere oder einer Pinzette beseitigen. Stellen Sie sicher, dass sich die Bürste vor der Wiederverwendung frei dreht.

Was tun bei Funktionsstörungen (ungewöhnliche Geräusche oder Stillstand)?

Überprüfen Sie zuerst, ob Zubehör, Rohre und Schlauch nicht verstopft sind. Kontrollieren Sie den Füllstand des Staubbehälters und den Zustand der Filter. Wenn das Problem weiterhin besteht, könnte das Gerät überhitzt sein: Lassen Sie es abkühlen. Wenn nichts hilft, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG BSS 450 MM Efbe-Schott

1 Fugenduse mit klappbarer Polsterbürste
2 Stecker mit Anschlussleitung
3 Schlauchadapter
4 Rad
5 Grundkorper
6 Schalter für automatische Kabelaufwicklung
7 Ausblasfilter (rechts und links am Gerät)
8 Tragegriff des Gerätes
9 Leistungsregler Min ... Max (an der Frontseite des Gerätes)
10 Tragegriff des Staubsammelbehters
11 Staubsammelbehälter
12 Ein-/Aus-Schalter
13 Saugschlauch
14 Handgriff
15 Manueller Saugkraftrgler
16 Teleskoprohr
17 Schalter zur Einstellung der Bodenart für (19)
18 Entriegelungstaste von (16)
19 Bodenbürste
20 Turboduse
21 Ersatz-HEPA-Filter
22 Hartbodenduse

GB

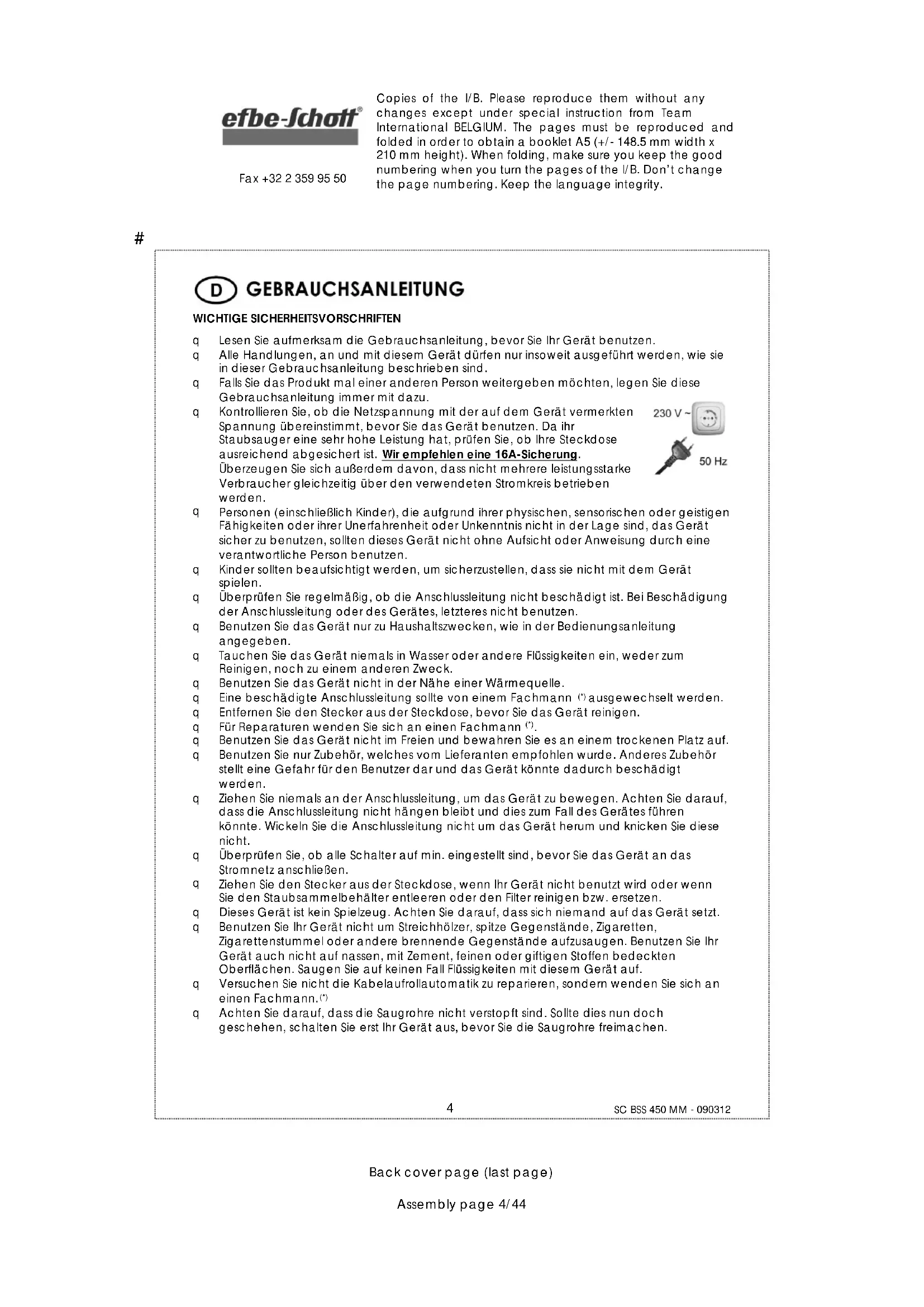

D GEBRAUCHSANLEITUNG

WICHTIGESICHERHEITSVORSCHRIFTEN

q Lesen Sie aufmerksam die Gebrauchsanleitung, bevor Sie Ihr Gerät benutzen.
q Alle Handlungen, an und mit thisem Gerat durren nur insoweit ausgefuhrt werden, wie sie in dieser Gebrauchsanleitung beschrieben sind.
q Falls Sie das Produkt mal einer anderen Person weitergeben mochten, legen Sie diese Gebrauchsanleitung immer mit dazu.
q Kontrollieren Sie, ob die Netzspannung mit der auf dem Gerät vermerkten Spannung übereinstimmt, bevor Sie das Gerät benutzen. Da ihr Staubsauger eine sehr hohe Leistung hat, prufen Sie, ob ihre Steckdose ausreichend abgeschichert ist. Wir empfehlen eine 16A-Sicherung.
Uberzeugen Sie sich außer dem davon, dass nicht mehrere leistungsstarke Verbraucher gleichzeitig über den verwendeten Stromkreis betrieben werden.
230V·
50 Hz
q Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollen den这点es Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
q Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
q Überprüfen Sie regelmäßig, ob die Anschlussleitung nicht beschädigt ist. Bei Beschädigung der Anschlussleitung oder des Gerätes, letzteres nicht benutzen.
q Benutzen Sie das Gerät nur zu Haushaltszwecken, wie in der Bedienungsanleitung angegeben.
q Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten ein, weder zum Reinigen, noch zu einem anderen Zweck.
q Benutzen Sie das Gerat nicht in der Naha einer Wärmequelle.
q Eine beschädigte Anschlussleitung sollte von einem Fachmann (ausgewechselt werden.
q Entfernen Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen.
q Für Reparaturen wenden Sie sich an einen Fachmann
q Benutzen Sie das Gerat nicht im Freien und bewahren Sie es an einem trockenen Platz auf.
q Benutzen Sie nur Zubehör, welches vom Lieferanten empfohlen wurde. Anderes Zubehör stellt eine Gefahr für den Benutzer dar und das Gerät keinte dadurch beschädigt werden.
q Ziehen Sie niemals an der Anschlussleitung, um das Gerät zu bewegen. Achten Sie daraufuf, dass die Anschlussleitung nicht hängen bleibt und dies zum Fall des Gerätes führen können. Wickeln Sie die Anschlussleitung nicht um das Gerät herum und knicken Sie diese nicht.
q Überprüfen Sie, ob alle Schalter auf min. eingestellt sind, bevor Sie das Gerät an das Stromnetz anschließen.
9 Ziehen Sie den Stecker aus der Steckdose, wenn Ihr Gerät nicht benutzt wird oder wenn Sie den Staubsammelbehälter entleeren oder den Filter reinigen bzw. ersetzen.
q Dieses Gerat ist kein Spielzeug. Achten Sie daraufuf, dass sich niemand auf das Gerat setzen.
q Benutzen Sie Ihr Gerät nicht um Streichholzer, spurze Gegenstände, Zigaretten, Zigarettenstummel oder andere brennende Gegenstände aufzusagen. Benutzen Sie Ihr Gerät auch nicht auf nassen, mit Zement, feinen oder giftingigen Stoffen bedeckten Oberflächen. Saugen Sie auf keinen Fall Flüssigkeiten mit dieserem Gerät auf.
q Versuchen Sie nicht die Kabelaufrollautomatik zu reparieren, sondern wenden Sie sich an einen Fachmann.()
q Achten Sie daraufuf, dass die Saugrohre nicht verstoptf sind. Solte dies nun doch geschehen, schalten Sie erst Ihr Gerät aus, bevor Sie die Saugrohre freimachen.

q Achten Sie daraufuf, dass Sie die Saugöffnung nicht auf Personen oder Tiere richten, und vor allem nicht in Richtung der Augen oder Ohren.
q Benutzen Sie einen defekten Luftfilter, so kann dies zu Beschädigungen am Gerät führen. Überprüfen Sie daher die Qualität und den korrekten Sitz des Staubsammelbehalters bzw. der Luftfilter.
q Benutzen Sie nie das Gerät ohne den Staubsammelbehälter. Setzen Sie den Staubsammelbehälter vor der Benutzung des Gerätes ein.
q Bauen Sie die Filter und den Staubsammelbehälter nur in trockenem Zustand wieder ein.
q Lásst die Saugleistung nach oder ist die Maximummarkierung im Staubsammelbehälter erreicht, reinigen Sie den Filter und entleeren Sie den Behälter. Anderenfalls kann das Gerät überhitzen. Solte es dazu kommt, entfällt der Garantieanspruch.

(1) Fachmann: Anerkannter Kundendienst des Lieferanten oder des Importeurs, der für derartige Reparaturen zuständig ist. Wenden Sie sich für eventuelle Reparaturen an diesen Kundendienst.

MONTAGE UND DEMONTAGE

Entnehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Steen Sie den Schlauchadapter in die Ansaugoffnung auf der Vorderseite des Gerates. Drucken Sie den Schlauchadapter hinein, bis er einrastet.

Stecken Sie den Handgriff des Saugschlauches in das Teleskoprohr.

Stecken Sie die Bodenbürste an das untere Ende des Teleskoprohres.

Demontage der Verbindungen-Schalten Sie das Gerat am EIN-/AUS-Schalter aus.
Ziehen Sie den Netzstecker aus der Schutzkontaktsteckdose.
Betätigten Sie die Drucktaste und siehen Sie den Schlauchadapter aus der Ansaugolfnung.Die anderen Verbindungen siehen Sie nur auseinander.

SC BSS 450 MM - 090312

GEBRAUCH DER DUSEN UND REGLER

Bodendüse - Fußschalter nach vorn gekippt:
In dieser Stellung eignet sich die Bodendüse zum Saugen von Teppichen und Teppichboden.

Bodendüse - Fußschalter nach hinten gekippt: In dieser Stellung eignet sich die Bodendüse zum Saugen von Hartböden. Der Bürstenkamm ist ausgefahren.

Die Fugendüse ist im Zubehrfach des Gerätes untergebracht (linker Schacht Neben der Anschlussleitung) und dient zum Reinigen von Heizkörpm, Ecken, Schubkästen usw.

Die Fugenduse mit ausgeklappeter Polsterburstdient zum Reinigen von Polstemobeln, Autositzen, Matratzen und z.B. PC-Tastaturen.

SC BSS 450 MM - 090312

Die Turbodüse hat eine rotierende Bürste. Damit lassst sich auch anhaftender Schmutz von Teppichen gut aufsaugen. Die Hartbodendüse ist speziell geeignet für Parkett- oder Laminatböden.

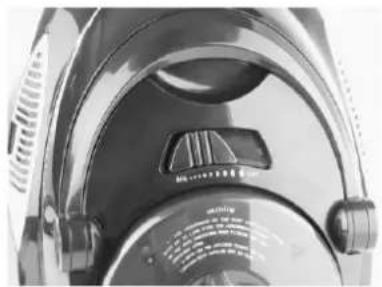

Die Saugkraft konnen Sie durch Schieben des Leistungsreglers stufenlos einstellen.
Verwenden Sie die minimale Saugkrafteinstellung für Möbel und andere empfindliche Oberflächen.
Benutzen Sie die maximale Saugkrafteinstellung für Teppichboden und andere Fußboden.

Bei Bedarf konnen Sie die Saugleistung über die manuelle Saugkraftregelung am Handgriff regulieren.

Stellen Sie die gewünschte Länge des Teleskoprohres durch Betätigter Entriegelungstaste und gleichzeitigem Herausziehen des Verlängerungsrohres ein.

INBETRIEBNAHME

Achtung: Saugen ohne Filter kann zu Motorschäden führen! Benutzten Sie das Gerät niemals ohne Filter und Staubsammelnehmer. Setzen Sie stets vor der Benutzung des Gerätes den kompletten Staubsammelnehmer ein.

Wenn Ihr Gerät zusammengebaut ist, brauchen Sie nur noch das Kabel bis auf die gewünschte Länge aus dem Staubsauger zuziehen. Überschreiben Sie niemals die rote Markierung. Schlieben Sie den Netzstecker an eine Steckdose an.

Kontrollieren Sie vor jeder Inbetriebnahme des Gerätes den Fülstand des Staubsammelbehtalters und leeren Sie diesen, wenn der maximale Fülstand erreicht ist (siehe Kapitel Reinigung des Staubsammelbehtalters und der Filter).

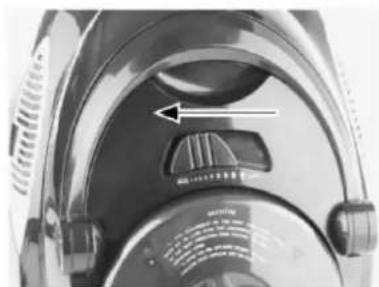

Kontrollieren Sie, ob der Leistungsregler in Stellung MIN" steht.
Wenn nicht, stellen Sie den Leistungsregler in diese Stellung.

Drucken Sie zum Einsatz den Staubsaugers den Ein-/Aus-Schalter.

SC BSS 450 MM -090312

AUBERBETRIEBNAHME

VORSICHT

Führn Sie beim Aufwickeln die Netzanschlussleitung mit der Hand nach. Sie vermeiden damit Verletzungsgefahr durch Bewegung des Netzanschlusskabels, sowie Beschädigungen an der Kabelaufwicklung und am Gehäuse.

Drucken Sie zum Ausschalten des Gerätes den Ein-/Aus-Schalter.

Ziehen Sie den Netzstecker aus der Steckdose.

Drucken Sie den Schalter für die automatische Kabelaufwicklung und führen Sie die Netzanschlussleitung mit der Hand nach.

Schieben Sie zum Abstellen die Halterung der Bodendüse in eine der Aussparungen an der Rückseite des Gerätes.

PFLEGE

Reinigung des Staubsammelbehalters und der Filter

WICHTIG

Vor Pflege oder Wartungsarbeitenlesen Sie unbedingt das Kapitel "Wichtige Sicherheitshinweise".

WICHTIG

Achten Sie beim Einsetzen des HEPA-Filters daraufuf, dass die Verriegelung im Deckel einrastet. Der Deckel schließ am Staubsammelbehälter nur, wenn die Verriegelung nachinnen steht.

SC BSS 450 MM - 090312

Leeren Sie den Staubsammelbehälter spätestens dann, wenn der maximale Füllstand erreicht ist. Reinigen Sie die Filter regelmäß nach jedem Gebrauch, um Störungen in der Betriebsfähigkeit zu vermeiden. Ersetzen Sie den HEPA-Filter jährlich.

Drehen Sie den Sterngriff zur Vorreinigung des HEPA-Filters einige Male nach rechts und nach links (EASY-Clean-System).

Stellen Sie den Griff am Staubsammelnehmer in die senkrechte Stellung und haben Sie den Staubsammelnehmer aus dem Gerät heraus.

Halten Sie den Staubsammelnehmer über ein Entleungsgefäß.

Drucken Sie den Entriegelungsknopf für den Boden und entleeren Sie den Staubsammelnehmer. Schließen Sie danach den Boden am Staubsammelnehmer wieder.

Drehen Sie den Deckel des Staubsammelbehalters so, dass der Pfeil auf dem Deckel über dem Pfeil AUF stehen und führen Sie den Deckel ab.

Drehen Sie den Deckel so, dass die Filter nach oben zeigen.

SC BSS 450 MM - 090312

Drehen Sie den Nylonfilter entgegen dem Uhrzeigersinn aus der Halterung hers und entnehmer Sie den Filter.

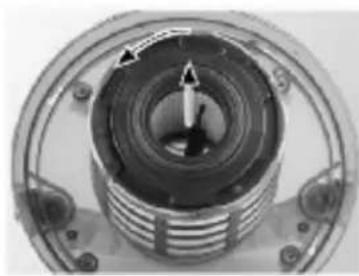

Drehen Sie den HEPA-Filter entgegen dem Uhrzeigersinn aus der Halterung hereus und entnehmer Sie den Filter. Reinigen Sie den Staubsmelbehälter und die Filter unter flieBendem, lauwarmem Wasser. Trocknen Sie anschlieBend alle Teile gut aus.

Setzen Sie den HEPA-Filter wieder ein:

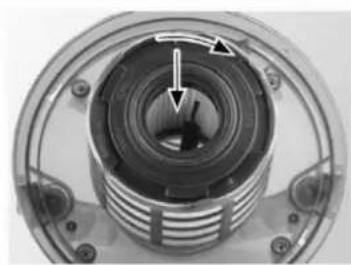

Setzen Sie den Filter mit der Beschriftung nach oben unter leichtem Zusammenhang der Greifer in die Halterung ein.
Drehen Sie den Filter im Uhriger sinn bis zum Anschlag in die Halterung.

Setzen Sie den Nylonfilter ein und drehen Sie den Nylonfilter vorsichtig im Uhrzeigersinn, bis dieser hörbar einrastet.

Setzen Sie den Deckel auf den Staubsammelbehälter so auf, dass der Pfeil auf dem Deckel über dem Pfeil AUF des Staubsammelbehalters steht.

SC BSS 450 MM -090312

Drehen Sie den Deckel, bis der Pfeil auf dem Deckel über dem Pfeil ZU des Staubsammelbehalters steht und der Deckel einrastet. Setzen Sie den Staubsammelbehalter wieder in das Gerät ein.

REINIGUNG DER AUSBLASFILTER

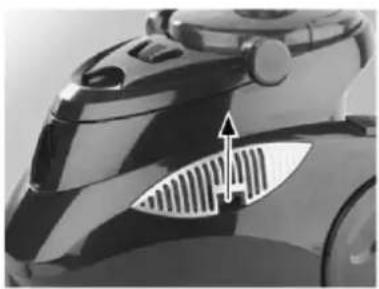

Drucken Sie rechts bzw. links am Gerat den Hebel an den Ausblasfiltern nach oben und entnehmer Sie die Ausblasfilter.

Entnehmen Sie jeweils die Filtermatten und reinigen Sie diese.

Legen Sie die Filtermatten nur in trockenem Zustand wieder in den Ausblasfilter bzw. erneum Sie diese.
Drucken Sie die Ausblasfilter in die
Aussparungen am Gerat, bis diese einrasten.

Reinigung des Gerätes

-Verwenden Sie keine Scheuermittel, Allzweck- oder Glasreiniger.
-Pflegen Sie den Staubsauger und die Zubehorteile mit einem handelsüblichen Kunststoffreiniger.

Betriebsstörung

Eine Betriebsstörung des Gerätes (ungewöhnliche Gerausche oder Saugkraftminderung) kann von Verstopfung der Düsen, des Saugschlauches oder des Teleskoprohres, von vollen Filtern bzw. von defekten elektrischen Teilen herrhren.

• Kontrollieren Sie die Dusen, den Saugschlauch und das Teleskoprohr auf Verstopfungen.
• Kontrollieren Sie den Füllstand im Staubsammelnehmer und die Filter auf Verschmutzung.
  -Triffkeine derober genannten Ursachen zu, wenden Sie sichitte an den Kundendienst.

UMWELTSCHUTZ - RICHTLINIE WEEE 2002/96/EG

Zum Schutz unserer Umwelt und unserer Gesundheit sind Elektro- und Elektronik-Altgeräte nach bestimmen Regel zu entsorgen. Dies fordert den Einsatz sowohl des Herstellers bzw. Lieferanten als auch des Verbrauchers.

Aus thisem Grund darf these Gerät, wie das Symbol auf dem Typenschild bzw. auf der Verpackung zeigt, nicht in den unsortingen Restmull gegeben werden. Der Verbraucher hat das Recht, dieses Gerät kostenfrei überCOMMUNALE Sammelstellen zu entsorgen; von dont aus wird die spezifische Behandlung, Verwertung bzw. das Recycling gem. den Erfordemission der Richtlinie sichergestellt.

GEWÄHRLEISTUNGS- UND GARANTIEBEDINGUGEN

Für unsere Produkte gelten die gesetzlichen Bestimmungen für Gewährleistungsansprüche. Innerhalb dieser Zeit werden Mängel, welche auf Material- oder Herstellungsfehlern berufen, behoben. Davon ausgeschlossen sind Beschädigungen an zerbrechlichen Teilen, Schäden, die durch übermäßige Beanspruchung, unsachgemäß Behandlung und Wartung sowie durch Nichtbeachtung der Gebrauchsanweisung entstehen, Schäden, welche durch Verschleiber infolge normaler Abnutzung entstanden sind. Ebenso weisen wir darauf auf hin, dass die Gewährleistung bei Fremdeingriff erlischt. Hierbei wird der Verkauf im Fall eines Schadens keine Haftung übernehmen.

Sollten Sie einen Mangel feststellen, geben Sieitte das vollständige Gerat an ihren Handler bzw. Verkaufsstelle. Gewährleistungsansprüche gelten nur in Verbindung mit dem zugehorigen Kassenbon bzw. der Kopie einer eventuellen Reparaturrechnung, die bei Inanspruchnahme der Serviceleistung unbedingt mit vorzulegen sind/ist.

Sie haben auch die Möglichkeit, das gesäuberte Gerät mit einer kurzen, gut lesbaren Fehlerbeschreibung zusammen mit dem Kassenbon in einer frankierten Sendung an unseren Kundendienst in unsereer Firma in Bad Blankenburg zu senden.

Defekte Zubehörteile führen nicht zum Umtausch des Gerätes, sondern werden kostenlos im Austausch zugesandt. In dieser Fallitte nicht das Gerät einschicken, sondern nur das defekte Zubehörteil bestehen! Glasbruchschäden sind grundsätzlich kostenpflichtig.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißeiten (Teleskoprohr, Saugschlauch, Bodendüse und evtl. Dauerfilter), als auch Reinigung, Wartung oder der Austausch von Verschleißeiten, fallen nicht unter die Gewährleistung und sind deshalb kostenpflichtig!

NACH ABLAUF DER GESETZLICHEN GEWÄHRLEISTUNGSRFrist

Reparaturen können kostenpflichtig von entsprechendem Fachpersonal oder Reparaturservice ausgeführten werden.
